三态逻辑与非门基本输出状态及其应用电路解析

三态逻辑与非门基本输出状态及其应用电路解析

我们常说三态门，那么三态门到底是什么呢？三态又指的是哪三态呢？别急，接下来我会你具体讲解什么是三态门，以及它的应用电路解析。

什么是三态门?三态门，是指逻辑门的输出除有高、低电平两种状态外，还有第三种状态——高阻状态的门电路高阻态相当于隔断状态。三态门都有一个EN控制使能端，来控制门电路的通断。可以具备这三种状态的器件就叫做三态（门，总线，。..。..）。

举例来说：

内存里面的一个存储单元，读写控制线处于低电位时，存储单元被打开，可以向里面写入；当处于高电位时，可以读出，但是不读不写，就要用高电阻态，既不是＋5v，也不是0v 计算机里面用1和0表示是，非两种逻辑，但是，有时候，这是不够的，

比如说，他不够富有但是他也不一定穷啊，她不漂亮，但也不一定丑啊，

处于这两个极端的中间，就用那个既不是＋也不是―的中间态表示，叫做高阻态。

高电平，低电平可以由内部电路拉高和拉低。而高阻态时引脚对地电阻无穷，此时读引脚电平时可以读到真实的电平值。

高阻态的重要作用就是I/O（输入/输出）口在输入时读入外部电平用.

1. 三态门的特点

三态输出门又称三态电路。它与一般门电路不同，它的输出端除了出现高电平、低电平外，还可以出现第三个状态，即高阻态，亦称禁止态，但并不是3个逻辑值电路。

2. 三态逻辑与非门

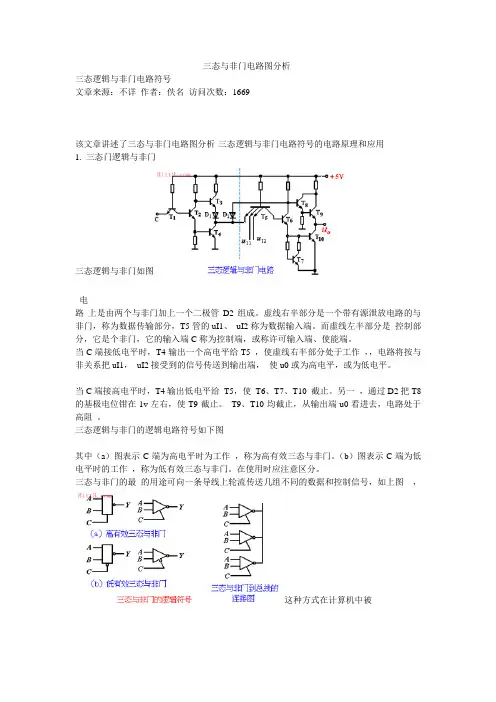

三态逻辑与非门如图Z1123所示。这个电路实际上是由两个与非门加上一个二极管D2组成。虚线右半部分是一个带有源泄放电路的与非门，称为数据传输部分，T5管的uI1、uI2称为数据输入端。而虚线左半部分是状态控制部分，它是个非门，它的输入端C称为控制端，或称许可输入端、使能端。

当C端接低电平时，T4输出一个高电平给T5 ，使虚线右半部分处于工作状态，这样，电
