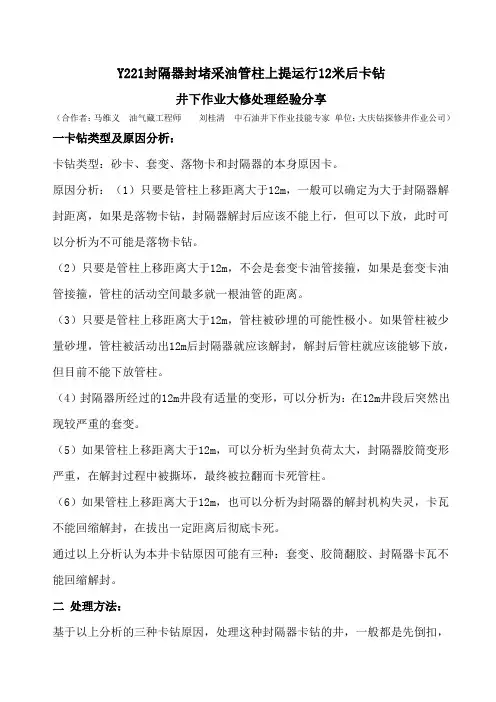

（Y221）封隔器
Y221封隔器是一种大通径、可封隔双向压力的悬挂式封隔器。设计用作地层测试、酸化、注水泥塞井作业，大通径使在只有较小的压降下泵过大量流体，并可通过过油管射孔枪。因此RTTS封隔器在一次下井中可完成各种功能作业。
宝鸡盟泰石油机械有限公司生产的RTTS封隔器外径有9_5/8＂、7_5/8＂、7＂、5_1/2＂、5＂，可适合不同规格的套管的需要。
一、结构特点:
RTTS封隔器主要由J形槽换位机构、机械卡瓦、封隔胶筒和液压锚定机构组成。当井下地层压力大于液柱压力时,封隔器液压锚伸出卡在套管壁上，可防止封隔器下部压力过大时推动封隔器使工具推出井眼或失封。其次还配有摩擦块和自动J形槽套结构。解封前，先使封隔器上下压力平衡，然后上提直接解封。

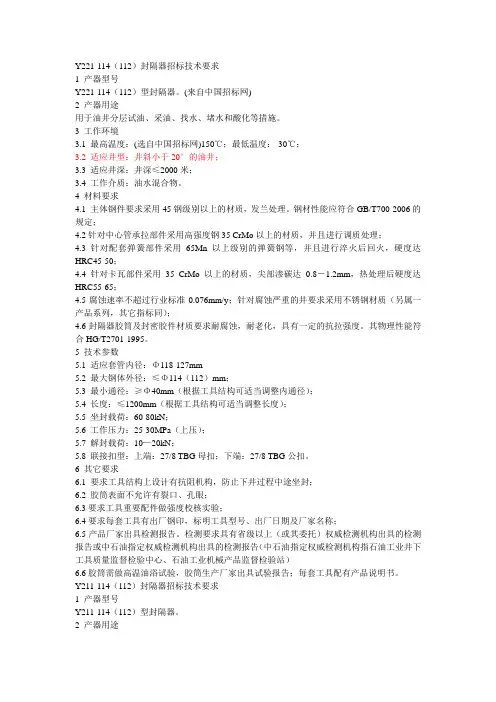

二、规格及技术参数
三、工作原理
通常RTTS封隔器的工作程序如下:
1、下井之前将封隔器悬挂起来,将摩擦块套筒上下动作数次,检查机械卡瓦是否动作灵活。
2、当准备下井时，封隔器J形槽置于锁定位置,即凸耳位于J形槽的钩尖位置,卡瓦处于收缩状态。
3、下井过程中,若有遇阻，应立即上提管柱；
4、当工具到达测试位置准备操作时,先将工具下放到稍低于坐封位置,然后将工具提到坐封位置。
5、右旋管柱若干圈,保证在井下工具仅需转动1/4圈即可。
管柱保持右旋扭矩,下放管柱重量,直到封隔器机械卡瓦开始承受管柱重量为止。
继续下放管柱，直到封隔器上承受希望的坐封重量,工具处于工作状态。
6、测试结束,解封封隔器时,首先平衡封隔器上下的压力（若与常闭阀配合，则先投入相应的球，油管内打压，打开常闭阀，平衡封隔器上下压力），然后上提管柱解封。
四、保养与调试
①每次作业后,都应将工具完全拆开、清洗.用肉眼检查所有的密封面和接头丝扣是否有损坏.已发现所有有损坏了的部件都应更换。
②按图纸组装,堵死两端,试内压35MPa,保压3min,应无渗漏与
降压现象。
③下井前将封隔器支起,用手将摩擦块套筒上下动作次数,检查机械卡瓦是否动作灵活。如不灵活需修理灵活为止。
五、附加

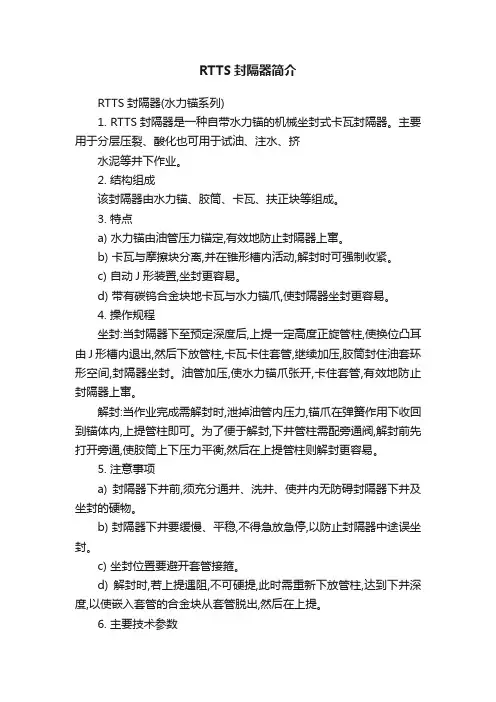

RTTS封隔器是一种自带水力锚的机械坐封式卡瓦封隔器。RTTS封隔器其实就是Y221封隔器，其原理及坐封解封方式和Y221封隔器一样。
RTTS作用与原理：
RTTS封隔器与RTTS循环阀配套使用。由于带有水力锚，是用于措施和挤水泥的全通径卡瓦封隔器，卸掉水力锚改为测试接头可进行测试作业。
RTTS封隔器作业原理是：封隔器下井时，摩擦垫块始终与套管内壁紧贴，凸耳是在换位槽短槽的下端，胶筒处于自由状态；当封隔器下到预定井下位置时，先上提管柱，使凸耳到短槽的上部位置，右旋管柱1-3圈，在保持扭矩的同时，下放管柱加压缩负荷，由于右旋管柱使凸耳从短槽到长槽内，加压时下心轴向下移动，卡瓦锥体下行把卡瓦张开，卡瓦上的合金块的棱角嵌入套管壁，尔后胶筒受压而膨胀，直到两个胶筒都紧贴在套管壁上，形成密封。如果进行挤注作业，封隔器胶筒以下压力大于封隔器胶筒以上净液注压力时，下部压力将通过容积管传到水力锚，使水力锚卡瓦张开，卡瓦上的合金卡瓦牙方向朝上，从而使封隔器牢固的坐封在套管壁上。如果要起出封隔器，只需施加拉伸负荷。
4.1.1封隔器的分类及型号编制
⑴封隔器的分类
封隔器封隔件实现密封的方式进行分类。
自封式：靠封隔件外径与套管内径的过盈和工作压差实现密封的封隔器。
压缩式：靠轴向力压缩封隔件，使封隔件外径变大实现密封的封隔器。
扩张式：靠径向力作用于封隔件内腔，使封隔件外径扩大实现密封的封隔器。
组合式：由自封式、压缩式、扩张式任意组合实现密封的封隔器。
⑵封隔器型号编制
编制方法：按封隔器分类代号、固定方式代号、坐封方式代号、解封方式代号及封隔器钢体最大外径、工作温度/工作压差六个参数依次排列，进行型号编制，其形式如下：
SHAPE \* MERGEFORMAT
图 8
代号说明：分类代号：用分类名称第一个汉字的汉语拼音大写字母表示，组合式用各式的分类代号组合表示。见表2。
表2 分类代号
固定方式代号：用阿拉伯数字表示，见表3。
表3 固定方式代号
坐封方式代号：用阿拉伯数字表示，见表4。
表4 坐封方式代号
解封方式代号：用阿拉伯数字表示，见表5。
表5 解封方式代号
钢体最大外径：用阿拉伯数字表示，单位为毫米(mm)。
工作温度：用阿拉伯数字表示，单位为摄氏度(℃)。
工作压差：用阿拉伯数字表示，单位为兆。
4.2常用分层注水工具的结构、原理
4.2.1封隔器
随着现场井况的变化，封隔器也随之逐步改进，形成了多种多样的、满足各种条件的封隔器。但其最基本的原理都是相通的。下面介绍几种最基本的封隔器的结构和原理。
⑴ Y211封隔器
①结构：见图9。
图9 Y211封隔器
1-上接头 2-调节环 3-“O”型圈 4-边胶筒 5-隔环 6-中胶筒 7-中心管 8-楔形体帽 9-档环 10-防松螺钉 11- 楔形体12-防松螺钉
13-限位螺钉 14-卡瓦 15-大卡瓦档环 16-固定螺钉 17-连接环 18-小卡瓦档块 19-防松螺钉 20-护罩 21-弹簧 22-锁环套 23-档球套24-档球 25-顶套 26-扶正体 27-压环 28-摩擦块 29-压簧 30-限钉压环 31-滑环 32-轨道销钉 33-防松螺钉 34-下接头
②工作原理：
坐封：按所需坐封高度上提管柱后下放管柱，由件26～30组成的扶正器依靠弹簧29的弹力造成摩擦块28与套管壁的摩擦力，扶正器则沿中心管7轨迹槽运动，轨道销钉32从原来的短槽上死点A经过B 到达长槽上死点C的坐封位置。由于顶套25的作用，挡球套23被顶开解锁，从而使卡瓦14被锥体11撑开，并卡在套管内壁上。同时，在管柱重量作用下，件1、2和7一起下行压缩胶筒，使胶筒直径变大，封隔油套环形空间。
解封：上提管柱，上接头1、调节环2和中心管7一起上行，结果轨道销钉32又运动到下死点B，锥体11退出卡瓦14。同时由于扶正器的摩擦力，产生一个向下的拉力，从而卡瓦准确回收及锁球24复位，挡球套23在弹簧21的作用下，自动复位，锁紧装置恢复。与此同时，胶筒收回解封。
⑵Y221 封隔器
①结构：见图10。
图10 ZYY221 封隔器
1-上接头 2-调节环 3-“”型圈 4-长胶筒 5-隔环 6--短胶筒 7-轨道中心管 8-楔形体 9-档环 10、12、19、30、31-防松螺钉 11-楔形体 13-限位螺钉 14-卡瓦 15-大卡瓦档块 16-小卡瓦档块 17-固定螺钉 18-连接环 20-护罩 21-扶正体 22锁环套 23 档环套 24-锁球 25-顶套 26-扶正体 27、32-限位压环 28-摩擦环 29-弹簧 33-
转环 34-轨道销钉 35-下接头
②工作原理：
坐封：按所需坐封高度上提管柱后转动管柱，然后下放管柱，由件26～32组成的扶正器，依靠弹簧30的弹力而造成摩擦块28与套管壁的摩擦力，依靠滑动销钉34扶正器就沿中心管7的“J”形槽运动，结果，件34就从下井时槽的末端运动到坐封位置时的顶端，由于顶套25的作用，挡球套23被顶开解锁，从而卡瓦14被锥体11撑开，并卡在套管壁上。同时，件1、2、7就一起下行压缩胶筒，使胶筒直径变大，封隔油套环形空间。
解封：上提管柱，上接头1、调节环2和中心管7一起上行，胶筒收回解封，而轨道销钉34从中心管7“J”形槽的顶端回到末端，锥体11退出卡瓦14，卡瓦就回收解卡，锁球套23在弹簧21的作用下，自动复位，锁紧装置恢复。
⑶ Y341注水封隔器
①结构：见图11所示，主要由三部分组成：座封部分、密封部分、洗井部分。
图11 Y341 注水封隔器
1-上接头 2-“”型圈 3-洗井阀 4-顶套 5-外中心管 6-内中心管
7-胶筒 8-隔环
9-密封环 10-防座剪钉 11-卡瓦座 12-卡瓦 13-锁套 14-解封套
15-活塞 16-连接头 17-下接头
②工作原理：
座封：从油管内加液压，通过连接头16的小孔作用在上、下活塞15上，使活塞推动锁套13和密封环9上行，压缩胶筒，使胶筒7直径变大，封隔油套环形空间，同时液压通过上接头1的小孔作用在洗井阀3上，使洗井阀3下行与外中心管5的内锥面密封，封闭内外中心管的环形空间。放掉油管压力，因卡瓦12和锁套13上的内外齿相互啮合在一起，使胶筒不能返回。
洗井：从套管内加液压，通过顶套4上的侧孔进入内外中心管6和5的环形空间，经锁套13上的侧孔进入下层。
解封：上提管柱，上接头1带动内中心管6，连接头16上行，而外中心管5、锁套13和卡瓦座11、卡瓦12等部件，连接头上行使解封套14上升，件14的内锥面内抱卡瓦12，使卡瓦和锁套13分离，则锁套13和密封环9等部件在胶筒7的弹力作用下下行，从而胶筒恢复。
⑷K344封隔器
①结构：见图12。
图12 K344封隔器
1-上接头 2-“O”型圈 3、7-胶筒座 4-硫化芯子 5-胶筒 6-中心管
8-滤网罩 9-下接头
②工作原理：
从油管内加液压，液压经滤网罩8，下接头9的孔眼和中心管6的水槽作用在胶筒5的内腔，使胶筒5胀大，封隔油套环形空间。放掉油管压力，胶筒即收回解封。
4.2.2配水工具
⑴ KPX-114偏心配水器
①结构：见图13所示，由工作筒1和堵塞器2组成。
13 KPX-114偏心配水器
1-工作筒 2-堵塞器
②工作原理：
注水：正常注水时，堵塞器(图14)靠其主体5（见图15）的Φ22 mm 台阶坐于工作筒主体5的偏孔上，凸轮8卡于偏孔上部的扩孔处（因凸轮8在打捞杆1的下端和扭簧6的作用下，可向上来回转动，故堵塞器能进入工作筒，被主体5的偏孔卡住而飞不出），堵塞器主体5上、下两组各两根“O”型圈封住偏孔的出液槽，注入水即以堵塞器滤罩13、水嘴11、堵塞器主体5的出液槽和工作筒主体5的偏孔进入油套环形空间后注入地层。投捞堵塞器的工作原理详见投捞器的工作原理说明。
图14 偏心配水器工作筒
1-上接头 2-上连接头 3-扶正体 4、7、10-螺钉 5-主体 6-下连接套7-螺钉
8-支架 9-导向体 10-螺钉11-“O”型圈 12-下接头
图15 堵塞器
1-打捞杆 2-压盖 3、9、10、12-“O”型圈 4-弹簧 5-主体 6-扭簧 7-轴 8-凸轮 11-水嘴 13-滤罩
③主要技术参数：
总长： 995mm 最大外径： 114mm
最小通径：46mm 偏孔直径： 20mm 工作压力：25MPa 堵塞器最大外径：22mm
④技术要求：
a．扶正体3的开槽中心线，Φ22 mm偏孔中心线与工作筒中心线应在同一平面。
b.凸轮工作状态外伸2，收回最大外径以内，凸轮转动灵活可靠。
c.工作筒以下300mm以内的管柱直径应畅通。
⑵ KPX-114配水器提挂式投捞器
①用途：用于投捞KPX-114偏心配水器的堵塞器。
②结构：见图16。
图16 KPX-114配水器提挂式投捞器
1-绳帽 2-、3、14-“O”型圈 4、10、13-螺钉 5、16、22-轴 6-
销钉 7、9、18-压簧 8-投捞爪 11、投捞接头 12-主体 15-导向体 17-导向爪 19-导向头 20-锁轮 21-扭簧 23-锁块
③工作原理：
打捞：投捞头11装上打捞头（图16）用录井钢丝下过偏心配水器工作筒（因锁块23在锁轮20和扭簧21的作用下，锁块23可向上来回转动；投捞爪8和导向爪17收拢和被锁轮20锁住后，就不能向外转出；而且不凸出投捞器的最大外径；所以投捞器能通过偏心工作筒）。然后上提到偏心工作筒上部，锁块23和锁轮20就一起向下转动，投捞爪8和导向爪17失锁向外转出张开。再下放投捞器、导向爪17沿工作筒导向体9的螺旋运转，当导向爪17进入导向体9的缺口时，投捞爪8已进入工作筒扶正体3的长槽，正对堵塞器打捞杆。待下放遇阻，打捞头里的卡瓦已抓住打捞杆1上提投捞器，堵塞器的打捞杆1压缩弹簧4上行，打捞杆1下端与凸轮8脱离接触，凸轮8在扭簧6的作用下向下转动凸轮内收，堵塞器就可被捞出工作筒。
投送：将投捞器的投捞头11装上压送头把堵塞器的头部插入压送头内，二者用剪钉连接在按上述施工步骤将堵塞器下入偏心工作筒的偏孔内，然后上提投捞器，凸轮8的支撑面已卡在偏孔的上部扩孔处，剪钉被剪断，堵塞器留在工作筒内，投捞器起出。
④主要技术参数：
最大外径：45mm 总长：1265mm
⑤技术参数：
a．投捞爪8收扰锁紧后，在投捞器外径以内；张开后旋转直径大于80 mm。
b．导向爪17收扰锁紧后，不凸出投捞器最大外径；张开后，凸出投捞器最大外径6±0.5 mm。
c.投捞爪8和导向爪17应在同一平面。
4.3分层注水基本管柱类型
为加强有效注水，提高水驱动用储量和开发效果、进一步提高分注工艺水平，结合中原油田特殊的地质条件、目前的井况和技术现状，特制定水井分层注水现场基本管柱及使用技术条件。
4.3.1分类原则：
先按注水层数确定管柱的大类，分为“顶封管柱”、“一级二段分注管柱”、“二级三段管柱”等；然后按管柱、工具的外径区分，分为：“Ф114系列”或“Ф110系列”；其次，再按不同的外径系列区分不同的耐压的技术指标。如高压（≥25MPa）、常压系列(18-25MPa)。
4.3.2分注基本管柱类型
分注基本管柱类型总的分为：顶封管柱（包括Ф114系列顶封管柱和Ф110系列顶封管柱）；一级二层分注管柱（油套分注管柱和一级二段分注管柱）；二级三层及以上分注管柱（Ф114（112）系列多级分注管柱和Ф110系列多级分注管柱）等。
1.分注基本管柱的使用技术条件及参数
⑴Ф114、Ф110系列顶封管柱：
a.管柱结构：
如图17所示。主要由水力锚+顶封封隔器+座封导流器+单流阀座组成。
b.主要工艺用途：
（1）卡封隔离上部套漏井；（2）高压注水下的上部套管保护；（3）停注上层，单注下层。
c.使用技术条件：
Ф114系列管柱主要用于51/2inX7.72mm、
9.17mm壁厚套管井。Ф110系列管柱主要用
于51/2inX10.54mm壁厚套管或7.72mm、
9.17mm微套变井。
d.工作原理：
座封：连好坐封管线，并将套管放开，从油管内加压15MPa，完成封隔器座封，之后继续加压将导流器打开，完成整个管柱坐封。
验封：倒流器打开后，从油管内注水，注水压力至少25MPa，此时套管若无返水则验封合格。
解封：直接上提管柱。
e.主要技术参数：见表6。
表6 Ф114、110顶封系列管柱配套工具主要技术参数表
注：1、该管柱耐压无常压管柱，均为高压。
2、Ф110封隔器、水力锚所指指标，为在Ф118.62mm套管中的指标。当用124.3mm、121.4mm时，耐压指标有所下降。（2）Y241-112系列油套分注管柱：
a.主要工艺用途：
用于水井油套分注工艺。
b.管柱结构：
如图18所示。主要由水力锚+Y241油套分注封隔器+坐封球座组成。
c.使用技术条件：
主要用于51/2inX7.72mm、9.17mm壁厚套管井。
d.工作原理：
座封：管柱到设计位置后，上提管柱封隔器所需坐封距高度，从油管内加压5-6MPa后下放至井口位置，完成封隔器座封，之后继续加压至15MPa，将坐封球座打开，完成整个管柱坐封。
验封：坐封球座打开后，从油管内注水，注水压力至少25MPa，此时套管若无返水则验封合格。
解封：直接上提管柱。
e.主要技术参数：见表7。
封隔器 1、概述： 封隔器是在套管里封隔油层的重要工具。它的主要元件是胶皮筒，通过水力或机械的作用，使胶皮筒鼓胀密封油管和套管的环形空间，把上下油层分开，达到某种施工目的，这就是封隔器的主要作用。 2、分类： 封器的型式很多，按其工作原理分为八种类型，即支撑式、卡瓦式、皮碗式、水力扩张式(水力压差式)、水力自封式、水力密闭式、水力压缩式、水力机械式。 按封隔元件的工作原理分为四种，即自封式、压缩式、楔入式、扩张式。 3、编号： 旧编号是用油田代号、型式代号、公称尺寸、结构代号、设计次数。 部定型油田代号型式代号适用套管公称直径结构设计 产品代号代号代号大庆DQ 支撑式 1 41/2套管43/4裸眼 4 胜利SL 卡瓦式 2 5、51/2、53/4套管51/4裸眼 5 四川SC 皮碗式 3 65/8套管 6 大港DG 水力扩张式 4 7、75/8套管73/4、71/2裸眼7 华北HB 水力自封式 5 85/8套管81/2裸眼8 D 江汉JH 水力密闭式 6 93/4裸眼9 玉门YM 水力压缩式7 113/4裸眼11 新疆XJ 水力机械式8 121/4裸眼12 青海QH 长庆ZQ 辽河LH 江苏IS 河南HN 吉林JL 海洋HY 如上述方法表达不清时可适当加用文字，例如HB671型裸眼封隔器;石油部定型产品可在油田代号前加D，如DSL151型封隔器，表示部定型的胜利油田研制的支撑式封隔器，适用127套管。 1.
新编号是按封隔元件分类代号、支撑代号、座封代号、解封代号、及封隔器钢体最大外径五个参数依次排列进行编号的。 分类代号支撑方式代号座封方式代号解封方式代号钢体最大外径 自封式Z 尾管 1 提放管柱 1 提放管柱 1 mm 压缩式Y 单向卡瓦 2 旋转管柱 2 旋转管柱 2 楔入式X 无支撑 3 自封 3 钻铣 3 扩张式K 双向卡瓦 4 液压 4 液压 4 锚瓦 5 下工具 5 下工具 5 应用本标准时，可将油田名称加到封隔器型号的前面，特殊用途加到封隔器型号的后面。如Y211-114型封隔器，表示该封隔器封隔元件的工作原理为压缩式、单向卡瓦支撑、提放管柱座封、提放管柱解封、钢体最好大外径114毫米。如华北K341-140型裸眼封隔器，表示为华北油田封隔器，封隔元件的工作原理为扩张式、无支撑、液压座封、提放管柱解封、钢体最大外径为140毫米，适用于裸眼井。 Y211-148封隔器 1、概述:从型号看这种封隔器是一种压缩式、单向卡瓦支撑、下放管柱座封、上提管柱解封的封隔器。具有起下顺利，中途不误座、座封、解封操作简单、密封可靠、耐压高、通径大、摩擦阻力小等优点。 单独使用该封隔器可用于式油、找水、验串等。与支撑式封隔器组合使用，可用于分层采油或卡堵水层。如用于压裂、酸化，则需另接水力锚和反循环阀。 2、主要技术指标 工作压差 15Mpa 钢体最大外径148mm 工作温度120℃摩擦块自由外径 170mm 通径 62mm 适用套管内径 157-162mm 全长 1442mm 座封载荷 120-140Kg 自重 80Kg 连接扣型 27/8UPTBG 2.
封隔器编码解释 分类代号： 固定方式代号 坐封方式代号 解封方式代号 性能代号 设计单位代号 设计单位代号采用代表设计单位的头两个汉语拼音字母，设计单位为采油厂采用大写字母C 开头，阿拉伯数字代表采油厂。 工作温度及压力 温度单位为℃，压力单位为MPa
应用举例 Y341-114-X-C4-90/15型封隔器，表示该封隔器为压缩式，悬挂固定，液压坐封，提放管柱解封，注水井用可洗井封隔器，设计单位为采油四厂，工作温度为90℃，工作压力为15MPa。 Y341-114-D-CY-90/15型封隔器，表示该封隔器为压缩式，悬挂固定，液压坐封，提放管柱解封，油井用堵水封隔器，设计单位为采油工艺研究所，工作温度为90℃，工作压力为15MPa。
工艺室方案一：井下封隔器 一、比赛内容 对目前常用几种封隔器代码表示的意义及工具特点进行描述，考察职工对井下封隔器情况的熟悉程度。 二、比赛规则 1、每名参赛人员随机抽取一张，并根据内容对每道题进行分析。 2、由评委对照答案进行评分。 三、比赛时间及地点 工程技术大队后四楼会议室，时间待定。
请说出以下封隔器代码表示的意义及工具特点 一、Y344-114-D-CY-90/15封隔器 答案： 代码：压缩式悬挂固定液压坐封液压解封外径114堵水封隔器，采研生产，油管正打压15Mpa释放，油管正打压18-20Mpa解封，工作温度90℃，工作压力为15Mpa。主要用于机械堵水。 封隔器特点：无支撑，利用液压坐封和解封的液压式封隔器。
二、K344-110-CY-90/15 (475-8)封隔器 答案： 代码：扩张式悬挂固定液压坐封液压解封外径110封隔器，采研生产，工作温度90℃，工作压力为15Mpa。油管正打压0.5-1.5Mpa释放，油管卸压解封。主要用于分层注水，分层压裂、酸化，验窜等工艺。 封隔器特点：扩张式封隔器必须与节流器配套使用，其优点是结构简单，不能单独坐封封隔器；缺点是必须在油管内外造成一定压差才能正常工作。
裸眼井封隔器及其应用 （江汉油田分公司采油工艺研究院井下工具研究所） 摘要近年来裸眼井越来越多，对裸眼井地层进行酸化、压裂、注水、堵水和试油试气等分层措施作业需要使用裸眼封隔器。为了满足这种需要，研究了K341、K342、K344三种类型的裸眼井封隔器。现场应 用时，其最大密封系数达到了1.486 ,远远大于普通压缩式封隔器密封系数 1.1?1.15的水平，最高工作压差达到47MPa，最高工作温度达到142 'C。介绍了这三种封隔器的工作原理、现场施工管柱和现场使用情况。关键词裸眼井裸眼封隔器管柱应用 前言 因油气田开发的需要以及完井技术的发展，油气井尤其是碳酸盐岩等致密地层钻探的油气井，采用裸眼井完井的方式日益增多。裸眼井需要裸眼封隔器才能进行酸化、压裂、注水、堵水和试油试气等分层措施作业，由此导致对裸眼井封隔器需求的增长。 裸眼井在钻井过程中，有时需要进行中途测试，以取得较为详细的资料，对地层进行更加准确的判断，由此决定是否追加投入，继续完成下步施工，从而节省不必要的开支。 裸眼井封隔器还可以用在套管变形井和一些常规封隔器不适宜应用的油井的采油、堵水、措施作业等。在采油井中，勘探初期的探井往往使用一些特殊尺寸的套管完井，后期采油中这些井缺少配套的井下封隔器，裸眼井封隔器则能够满足这些井的酸化、压裂、注水、堵水和试油试气等分层措施作业的施工需求。 工作原理 一、扩式胶筒 （一）结构 其结构分三层，以弹性不锈钢片做叠层骨架，加以胶筒、外筒组成。 （二）主要特点 1、扩系数大，可以达到1.2?1.6，即可用小直径胶筒封隔大直径井眼。 2、容易扩和收缩，即易坐封和解封，胶筒压差为1?1.5MPa即可实现封隔器胶筒的初封。 3、耐高温125?150 C，最高达180 Co 4、承压差大，最大工作密封压力达到50MPa以上。 5、残余变形小，通常残余变形不超过2%。 6、对井眼适应性强，可用于先期完井的裸眼井、套管侧钻开窗井、后期完井的裸眼井、组合套管井和特殊套管井的工艺措施中。 二、K344型裸眼井封隔器 （一）结构 由上接头、中心管、密封胶筒、下接头等组成，见图1所示。
上海大华石化设备有限公司 基本用途及工作参数 封 隔 器 总 成 2009-05-20 发布 2009-05-20实施上海大华石化设备有限公司发布 批准：
一、用途 主要用于气井和油井的注水、堵水、酸化、压裂等工艺 施工。 二、基本结构 该封隔器主要由上接头、中心管、胶筒、活塞、液缸、 剪钉、剪钉座、下接头等组成。 三、工作原理 当流体从油管流入封隔器传压孔后，剪断剪钉，推动多 级活塞上行压缩胶筒，当油压高于套压10～15MPa时，封隔 器坐封，分隔措施层与保护层，当压力卸去后，胶筒在其自 身弹力及解封弹簧弹力作用下推动活塞下行即可收回解封。 四、主要技术参数 序号型号规格工作压力坐封压力最大外径适用通径总长工作温度适用套管 1 Y344-110 70MPa 2.5-5MPa ?110mm ?55mm 1845mm 120-150℃121-124mm 2 Y344-114 70MPa 2.5-5MPa ?114mm ?55mm 1845mm 120-150℃121-124mm 3 Y344-116 70MPa 2.5-5MPa ?116mm ?55mm 1845mm 120-150℃121-124mm 4 Y344-148 70MPa 2.5-5MPa ?148mm ?62mm 2010mm 120-150℃158-162mm
一、用途 该工具单独使用或与Y221/211（251型）联用，进 行分层试油，分层采油，分层卡水等作业，该工具的主 要优点在于结构简单，工具长度短，坐封可靠，操作特 别方便。 二、基本结构 该封隔器主要由上接头、顶胶环、密封胶筒、中心 管、顶胶环、密封接头、支承滑套等部件组成。 三、工作原理 将该工具支撑在井底或Y221/211上，下放管柱，加 压，剪断销钉，压缩胶筒，密封油套环空。需解封时， 直接上提管柱即可。 四、主要技术参数 序号型号规格工作压力坐封压力最大外径适用通径总长工作温度适用套管 1 Y111-9 2 35MPa 2.5-5MPa ?92mm ?55mm 626mm 120-150℃100-113mm 2 Y111-110 35MPa 2.5-5MPa ?110mm ?62mm 626mm 120-150℃121-124mm 3 Y111-11 4 35MPa 2.5-5MPa ?114mm ?62mm 626mm 120-150℃121-124mm 4 Y111-148 35MPa 2.5-5MPa ?148mm ?62mm 750mm 120-150℃158-162mm
各型号封隔器使用说明书 一、DY245-150型封隔器 1、技术参数： 最大外径：150mm；座封压力：20MPa； 最大内径：36mm；解封力：40-60KN 丢手后通径：100mm；总长：1200mm； 工作压力：上压〈15MPa；下压〈10MPa 使用温度：350℃（高温） 2、结构： 封隔器采用水力座封，上提解封、丢手同时完成的结构。结构可分为座封、丢手、主体、解封四部分。座封部分主要是液动系统，可以产生足够的座封力。丢手部分由弹性爪、滑阀及支撑等部件组成，滑阀移动由销钉控制，剪断锁钉后滑阀将支撑件分开可保证准确的座封压力和足够的推动力，使丢手准确可靠。主体部分包括密封件、卡瓦、锥体及缩紧机构，密封件在350℃高温下长期使用密封可靠，卡瓦为单向卡瓦，锥体在上面解封容易，锁紧机构为双级锁紧，一级为单向锯齿牙块锁紧，由片状箍簧压紧，箍簧为耐高温材料制造，具有体积小、强度高、锁紧力大的特点；另一级为无级内卡瓦锁紧，可保证锥体只能单项移动，使封隔器能承受双向压差。解封部分由分瓣接头、解封打捞套组成，只有在下入专用工具才能解封，解封可以上提，也可以正转管柱来实现。 3、工作原理： 将管柱下到设计位置，投入钢球，用水泥车憋压，当压力达到一定值时，座封机构开始动作，推动密封件和锥体下移，紧锁机构锁紧，压力继续升高到23MPa，将滑阀销钉剪断，滑阀下移推出支撑部件，弹性爪失去支撑，同时管柱压力突然下降，上提管柱和封隔器丢手部分。 4、特点： 1) 可以承受上下压差； 2）能够承受较大的管柱负荷，遇阻时可承受较大的上提和下放吨位； 3）丢手简单可靠； 4）丢手后通径100mm，应用广范； 5）采用高温密封件在350℃及高温下长期工作。 5、用途： 1）用于管内防砂作悬挂器； 2）与其它封隔器一起使用可分层采油、分层注汽、调层，实现过泵工艺。 二、FXy445-114E可捞式压裂桥塞 1、技术参数： 最大刚体外径：114mm；座封压力：22+2MPa； 工作套管内径：121-124mm；解封力：70+10KN 丢手后通径：100mm；总长：1200mm； 工作压力：上压差70MPa；下压差35MPa 工作温度：<120℃联接扣型：上端2 7/8 TBG母扣 2、工作原理： 该工具把送封工具和封堵工具设计为一体。液压坐封，步进锁定，双向卡瓦，下具解封。 3、特点： 1）设有抗阻机构；
（Y221）封隔器 Y221封隔器是一种大通径、可封隔双向压力的悬挂式封隔器。设计用作地层测试、酸化、注水泥塞井作业，大通径使在只有较小的压降下泵过大量流体，并可通过过油管射孔枪。因此RTTS封隔器在一次下井中可完成各种功能作业。 宝鸡盟泰石油机械有限公司生产的RTTS封隔器外径有9_5/8＂、7_5/8＂、7＂、5_1/2＂、5＂，可适合不同规格的套管的需要。 一、结构特点: RTTS封隔器主要由J形槽换位机构、机械卡瓦、封隔胶筒和液压锚定机构组成。当井下地层压力大于液柱压力时,封隔器液压锚伸出卡在套管壁上，可防止封隔器下部压力过大时推动封隔器使工具推出井眼或失封。其次还配有摩擦块和自动J形槽套结构。解封前，先使封隔器上下压力平衡，然后上提直接解封。 二、规格及技术参数
三、工作原理 通常RTTS封隔器的工作程序如下: 1、下井之前将封隔器悬挂起来,将摩擦块套筒上下动作数次,检查机械卡瓦是否动作灵活。 2、当准备下井时，封隔器J形槽置于锁定位置,即凸耳位于J形槽的钩尖位置,卡瓦处于收缩状态。 3、下井过程中,若有遇阻，应立即上提管柱； 4、当工具到达测试位置准备操作时,先将工具下放到稍低于坐封位置,然后将工具提到坐封位置。 5、右旋管柱若干圈,保证在井下工具仅需转动1/4圈即可。 管柱保持右旋扭矩,下放管柱重量,直到封隔器机械卡瓦开始承受管柱重量为止。 继续下放管柱，直到封隔器上承受希望的坐封重量,工具处于工作状态。 6、测试结束,解封封隔器时,首先平衡封隔器上下的压力（若与常闭阀配合，则先投入相应的球，油管内打压，打开常闭阀，平衡封隔器上下压力），然后上提管柱解封。 四、保养与调试 ①每次作业后,都应将工具完全拆开、清洗.用肉眼检查所有的密封面和接头丝扣是否有损坏.已发现所有有损坏了的部件都应更换。 ②按图纸组装,堵死两端,试内压35MPa,保压3min,应无渗漏与
用途 P-T封隔器主要用于地层测试、酸化、压裂、分层挤注等工艺中。 工作原理 P-T封隔器主要由旁通、密封元件和卡瓦总成三部分组成。封隔器下井时，凸耳是在自动槽的短槽之中，摩擦块始终与套管内壁紧贴，胶筒处于自由状态，旁通道是打开的。当封隔器下至预定井深时，先上提管柱，使凸耳在短槽的下部位置，再右旋管柱1－3圈，在保持扭矩的同时，下放管柱加压缩负荷。由于管柱旋转，凸耳到长槽内，加压时座封芯轴向下移动，端面密封与密封唇吻合而关闭旁通，继续加压，锥体下行使卡瓦胀开，卡瓦上的合金块的棱角嵌入套管壁，使胶筒受力膨胀，密封油套管环形空间。解封时，只要上提管柱，即可起出封隔器。 主要技术参数 注意事项 1、在运输与搬运时，不允许碰撞避免雨淋和潮湿。 2、在贮存时应远离热源，不得接触酸、碱、盐等腐蚀性物质。 3、每次使用后，应拆卸各零部件清洗干净再重新装配，装配时更换胶筒，螺纹连接处都必须涂润滑脂。

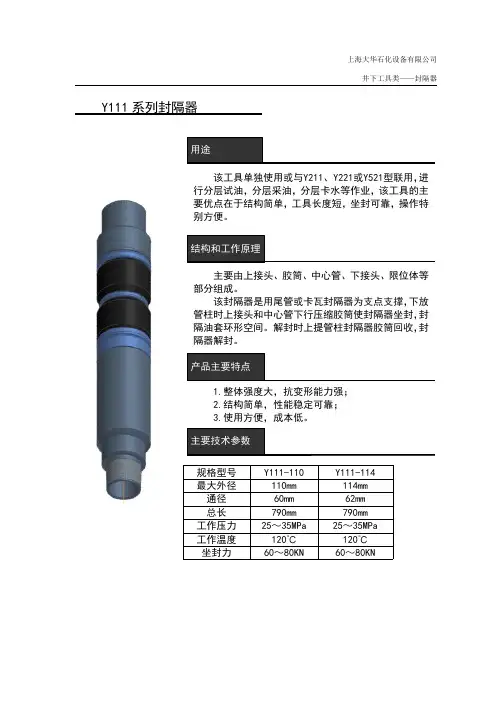

用途 Y111型封隔器可用于分层试油、采油、卡堵水和酸化等工艺中，它不仅能单独使用，也可以与卡瓦封隔器配套使用。 工作原理 封隔器下到设计位置后，上提管柱一定高度，然后下放管柱，由于封隔器下部管柱受外力支撑，部分油管重量先关闭封隔器旁通然后压缩封隔器密封件，使密封件径向胀大，达到密封油套管环形空间的目的。上提管柱，封隔器旁通先打开，封隔器上下连通，压力平衡，封隔器胶筒恢复原状，即可起出。 主要技术参数 注意事项 1、在运输与搬运时，不允许碰撞避免雨淋和潮湿。 2、在贮存时应远离热源，不得接触酸、碱、盐等腐蚀性物质。 3、每次使用后，应拆卸各零部件清洗干净再重新装配，装配时更换胶筒、胶圈，螺纹连接处都必须涂润滑脂。 Y221型封隔器
