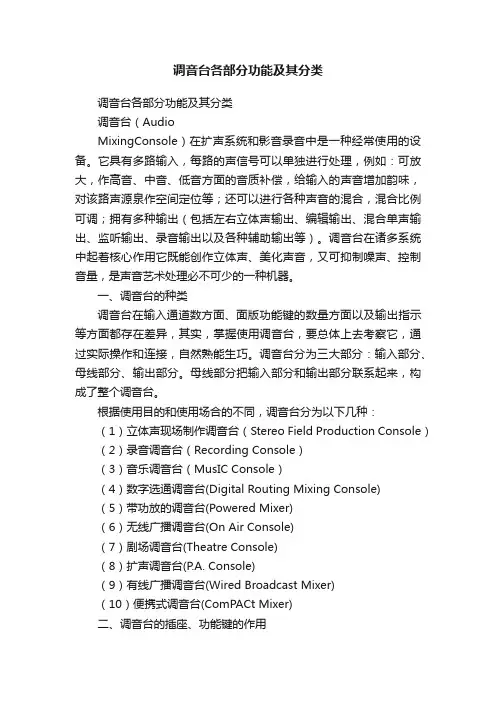

调音台各部分功能及其分类
调音台（Audio
MixingConsole）在扩声系统和影音录音中是一种经常使用的设备。它具有多路输入，每路的声信号可以单独进行处理，例如：可放大，作高音、中音、低音方面的音质补偿，给输入的声音增加韵味，对该路声源泉作空间定位等；还可以进行各种声音的混合，混合比例可调；拥有多种输出（包括左右立体声输出、编辑输出、混合单声输出、监听输出、录音输出以及各种辅助输出等）。调音台在诸多系统中起着核心作用它既能创作立体声、美化声音，又可抑制噪声、控制音量，是声音艺术处理必不可少的一种机器。
一、调音台的种类
调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。调音台分为三大部分：输入部分、母线部分、输出部分。母线部分把输入部分和输出部分联系起来，构成了整个调音台。
根据使用目的和使用场合的不同，调音台分为以下几种：
（1）立体声现场制作调音台（Stereo Field Production Console）
（2）录音调音台（Recording Console）
（3）音乐调音台（MusIC Console）
（4）数字选通调音台(Digital Routing Mixing Console)
（5）带功放的调音台(Powered Mixer)
（6）无线广播调音台(On Air Console)
（7）剧场调音台(Theatre Console)
（8）扩声调音台(P.A. Console)
（9）有线广播调音台(Wired Broadcast Mixer)
（10）便携式调音台(ComPACt Mixer)
二、调音台的插座、功能键的作用
（一）调音台输入部分的插座、功能键
1）卡侬插座MIC:此即话筒插座，其上有三个插孔，分别标有1，2，3。标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。它的抗干扰性强，噪声低，一般用于有线话筒的连接。
2）线路输入端（Line）:它是一种1/4"大三芯插座，采用1/4"大三芯插头（TRS），尖端（Tip）、环（Ring）、套筒（Sleeve），作为平衡信号的输入。也可以采用1/4"大二芯插头（TS）作为平衡信号的输入。其输入阻抗高，一般用于除话筒外的其他声源的输入插孔。
3）插入插座（INS）：它是一种特殊使用的插座，平时其内部处于接通状态，当需要使用时，插入1/4"大三芯插头，将线路输入或话筒输入的声信号从尖端（Tip）引出去，经外部设备处理后，再由环（Ring）把声信号返回调音台，所以，这种插座又称为又出又进插座，有的调音台标成“Send/Return”或“in/out”插座。
4）定值衰减（PAD）：按下此键，输入的声信号（通常是对Line端输入的声信号）将衰减20dB（即10倍），有的调音台，其衰减值为30dB。它适用于大的声信号输入。
5）增益调节（Gain）:它是用来调节输入声信号的放大量，它与PAD结合可使输入的声信号进入调音台时处于信噪比高、失真小的最佳状态，也就是可调节该路峰值指示灯处于欲亮不亮的最佳状态。
6）低切按键（100Hz）：按下此键，可将输入声信号的频率成分中100Hz以下的成分切除。此按键用于扩声环境欠佳，常有低频嗡嗡声的场合和低频声不易吸收
的扩声环境。
7）均衡调节（EQ）：它分为三个频段：高频段（H.F.）、中频段（M.F.）、低频段（L.F.），主要用于音质补偿。
a.高频段（H.F.）：倾斜点频率为10kHz，提衰量为?15dB,这个频段主要是补偿声音的清晰度。
b.
中频段（M.F.）:中心频率可调，范围为250Hz?8kHz；峰谷点的提衰量为?15dB；这个频段的范围很宽，补偿是围绕某个中心频率进行。若中心频率落在中高频段，提衰旋钮补偿声音的明亮度。若中心频率落在中低频段，提衰旋钮补偿声音的力度。
c.低频段（L.F.）:倾斜点频率为150Hz,提衰量为?15dB，这个频段主要用于补偿声音的丰满度。
8）辅助旋钮（AUX1/AUX2/AUX3/AUX4）：调节这些辅助旋钮，等于调节该路声音送往相应辅助母线的大小其中AUX1和AUX2的声信号是从推子（Fader）之前引出的，不受推子影响。AUX3和AUX4的声信号是从该路推子（Fader）之后引出的，受推子大调节的影响。前者标有Pre,后者标有Post。
9）声像调节（PAN）：它用于调节该路声源在空间的分布图像。当往左调节时，相当于把该路声源放在听音的左边。当往右调节时，相当于把该路声源放在听音的右边。若把它置于中间位置时，相当于把该路声源放在听音的正中。实际上，这个旋钮是用来调节声源左右分布的旋钮，它对调音台创作立体声输出极为重要。
10）衰减器（推子Fader）：该功能键的调节起两方面作用：一方面用来调节该路声音在混合混合中的比例，往上推比例大，往下拉比例小；另一方面，用来调节该路声源的远近分布，往上推声音大，相当于将该路声源放在较近的位置发声，往下拉，声音小，相当于将该路声源放在较远的位置发声。它与PAN结合可创作出各个声源的空间面分布。调音台创作立体声输出，用的是Fader和PAN功能键。
11）监听按键PFL（Pre-FadeListen的缩定）：衰减前的监听，按下它，用耳机插
在调音台的耳机插孔便能听见该路推子前的声音信号。
12）接通按键On：按下它，该路声音信号接入调音台进行混合。
13）L-R按键：按下它，该路声音信号经推子、PAN之后送往左右声道母线。14）1-2按键：按下它，该路声音信号经推子和PAN之后送往编组母线1和2。
15）3-4按键：按下它，该路声音信号经推子和PAN之后送往编组母线3和4。
调音台种类足很多，但主要的功能键都是相同的。值得一提的是调音台每一路输入只能进一个声源，否则，会相互干扰，阻抗不配，声音造成失真。
（二）调音台输出部分
调音台输出部分的安排有以下规律
（1）调音台有几根母线，肯定有相对应的输出插座。
（2）每个输出插座输出的声信号肯定在调音台上装有其相对应的调节键，可能是推拉键，也可能是旋钮。
（3）每种输出调节功能键旁边都装有监听按键，一般推拉键旁边的监听按键为推了前监听PEL，旋钮旁的监听按键为经过旋钮的监听（AFL）。
（4）从辅助返回（AUX RET）或效果返回（EffeCTRTN）的插孔进入调音台的信号，肯定安装有调节其大小的按钮和相应的声像调节钮PAN。
（5）凡左右输出或编辑输出的插座前，一般都有相应的INS（又出又进插孔），其目的是可以单独对输出信号在输出前进行特殊加工处理，但辅助输出不装INS 插孔。
（6）如果输出部分装有耳机和对讲话筒T.B.MIC插孔，一般其旁路都有其音量大小调节钮。如果掌握了以上6条规律，便对调音台的输出部分的功能键作用便了如指掌了。
调音台有四个主要功能 号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。 们知道，不同的信号，由于其频谱分布，谐波成分等面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。 各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。 能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。也有人把它的功能简单的归纳为：
*拾取信号，进行放大 *按需要进行高、中、低音的音调均衡 *将信号按需要送入左右母线或进行编组控制 *对送入辅助母线的信号进行艺术处理 *按要求进行输出控制。 但是，无论怎么表述，其功能都是一致的。调音师的一切工作都要以调音台的功能为核心来展开。当我们刚开始接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆弄得眼花缭乱和手足无措。但实际上，每一路的推杆和旋钮的意义都是完全一样的，所以我们只需要集中精力了解一个通道的操作法就可以通盘掌握一个调音台的使用。 调音台具体介绍 调音台对于每一路的控制都分为主控和辅助控制两部分。辅助信号有独立的输出口，可实现在同一调音台能同时输出两组或者更多的混音信号。 每一条通道都有一种或几种规格的信号输入口，用于连接系统中的录音机、音源、采样器或合成器等的音频输出口，或者插上动圈、电容、话筒等。需要注意的是，在使用电容话
（一）调音台输入部分的插座、功能键 ①卡侬插座MIC：此即话筒插座，其上有三个插孔，分别标有1，2，3。标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。它的抗干扰性强，噪声低，一般用于有线话筒的连接。 ②线路输入端（Line）：它是一种1/4"大三芯插座，采用1/4"大三芯插头（TRS），尖端（Tip）、环（Ring）、套筒（Sleeve），作为平衡信号的输入。也可以采用1/4"大二芯插头（TS）作为非平衡信号的输入。其输入阻抗高，一般用于除话筒外的其他声源的输入插孔。 ③插入插座（INS）：它是一种特殊使用的插座，平时其部处于接通状态，当需要使用时，插入1/4"大三芯插头，将线路输入或话筒输入的声信号从尖端（Tip）引出去，经外部设备处理后，再由环（Ring）把声信号返回调音台，所以，这种插座又称为又出又进插座，有的调音台标成“Send/Return”或 “in/o ut”插座。 ④定值衰减（PAD）：按下此键，输入的声信号（通常是对Line端输入的声信号）将衰减20dB（即10倍），有的调音台，其衰减值为30dB。它适用于大的声信号输入。 ⑤增益调节（Gain）：它是用来调节输入声信号的放大量，它与PAD结合可使输入的声信号进入调音台时处于信噪比高、失真小的最佳状态，也就是可调节该路峰值指示灯处于欲亮不亮的最佳状态。 ⑥低切按键（100Hz）：按下此键，可将输入声信号的频率成分中100Hz以下的成分切除。此按键用于扩声环境欠佳，常有低频嗡嗡声的场合和低频声不易吸收的扩声环境。 ⑦均衡调节（EQ）：它分为三个频段：高频段（H.F.）、中频段（M.F.）、低频段（L.F.），主要用于音质补偿。 a.高频段（H.F.）：倾斜点频率为10kHz，提衰量为?15dB,这个频段主要是补偿声音的清晰度。 b. 中频段（M.F.）：中心频率可调，围为250Hz?8kHz；峰谷点的提衰量为?15dB；这个频段的围很宽，补偿是围绕某个中心频率进行。若中心频率落在中高频段，提衰旋钮补偿声音的明亮度。若中心频率落在中低频段，提衰旋钮补偿声音的力度。 c.低频段（L.F.）：倾斜点频率为150Hz,提衰量为?15dB，这个频段主要用于补偿声音的丰满度。 ⑧辅助旋钮（AUX1/AUX2/AUX3/AUX4）：调节这些辅助旋钮，等于调节该路声音送往相应辅助母线的大小其中AUX1和AUX2的声信号是从推子（Fader）之前引出的，不受推子影响。AUX3和AUX4的声信号是从该路推子（Fader）之后引出的，受推子大调节的影响。前者标有Pre,后者标有Post。 ⑨声像调节（PAN）：它用于调节该路声源在空间的分布图像。当往左调节时，相当于把该路声源放在听音的左边。当往右调节时，相当于把该路声源放在听音的右边。若把它置于中间位置时，相当于把该路声源放在听音的正中。实际上，这个旋钮是用来调节声源左右分布的旋钮，它对调音台创作立体声输出极为重要。
调音台使用说明书 1.MIC：麦克风输入接口 麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。 2.LINE：高电平输入接口 高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。 3.LINE -20DB：衰减20 分贝按键 按下此键可以对输入电平衰减20 分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。此时应按下此键，以增大衰减器的有效控制范围。 4.PEAK：峰值指示灯 Peak 灯亮时，警告使用者输入信道内的讯号过强。发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。 5.GAIN：增益旋钮 它是用来调节输入信号电平大小的。输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。增益范围为20 分贝到60 分贝。值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。使用高电平输入时要将增益转小。增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。 6.HIGH、MIDDLE、LOW：三段均衡器旋钮 High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减，控制范围为正负15 分贝。中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。 低音：20 Hz ～500 Hz 适当时，低音张弛得宜，声音丰满柔和。不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。 中音：500 Hz ～2 KHz 适当时声音透彻明亮。不足时声音朦胧，过度提升时会产生类似电话的声音。 高音：2 KHz ～8 KHz 是影响声音层次感的频率。不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛。 7.MONITOR：总监听音量旋钮 调节该通路在监听线路中的音量大小。如不使用额外接入调音台的总监听设备，则此旋钮可置于0 处。 8.EFFECT：输出至效果器旋钮 调节该旋钮决定该路输出至效果器的电平大小。如不使用外接的效果器，则此旋钮可置于0

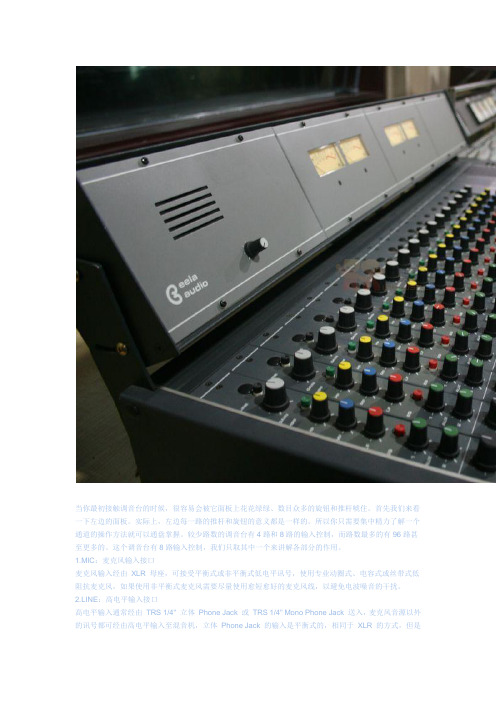

调音台图解和使用说明 当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。首先我们来看一下左边的面板。实际上，左边每一路的推杆和旋钮的意义都是一样的。所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。较少路数的调音台有4路和8路的输入控制，而路数最多的有96 路甚至更多的。这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。 1.MIC：麦克风输入接口 麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。 2.LINE：高电平输入接口 高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键 按下此键可以对输入电平衰减20 分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。此时应按下此键，以增大衰减器的有效控制范围。 4.PEAK：峰值指示灯 Peak 灯亮时，警告使用者输入信道内的讯号过强。发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。 5.GAIN：增益旋钮 它是用来调节输入信号电平大小的。输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。增益范围为20 分贝到60 分贝。值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。使用高电平输入时要将增益转小。增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。 6.HIGH、MIDDLE、LOW：三段均衡器旋钮 High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减，控制范围为正负15 分贝。中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。 低音：20 Hz ～500 Hz 适当时，低音张弛得宜，声音丰满柔和。不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。 中音：500 Hz ～2 KHz 适当时声音透彻明亮。不足时声音朦胧，过度提升时会产生类似电话的声音。 高音：2 KHz ～8 KHz 是影响声音层次感的频率。不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛 7.MONITOR：总监听音量旋钮 调节该通路在监听线路中的音量大小。如不使用额外接入调音台的总监听设备，则此旋钮可置于0 处。 8.EFFECT：输出至效果器旋钮 调节该旋钮决定该路输出至效果器的电平大小。如不使用外接的效果器，则此旋钮可置于0 处。 9.PANPOT: 声像旋钮 它用来调整该通道信号在左右声道之间的立体声位置。调节范围左声道 5 ～右声道5 ，如不需要制作特殊效果，一般置于0 处。 10.PFL：衰减器前监听按键
一、调音台分类与作用 （一）调音台分类 调音台（Mixing Console）又称调音控制台，是歌舞厅等的专业音响系统的控制中心备，它是一种多路输入。多路输出的调音设备。它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台舞厅扩声、音响节目制作系统中进行播放和录制节目的重要设备。 按照不同的分类方法，调音台可分为： 1.按输入路数分 4 路、6 路、8 路、12路、16 路、24 路、48路等。在歌舞厅中常用8-24路。 2.按主输出路数分 单声道、双声道（立体声）、三声道、四声道、多声道等。歌舞厅中常用双声道调音台。此外，输出路数有时还需考虑编织输出、副输出路数。 3.按用途分 扩声调音台、录音调音台、播音调音台、迪斯科专用调音台（又称DJ混音台）。在会堂、歌舞厅中常用扩声调音台。 4.按信号处理方式分 模拟式调音台和数字式调音台、数字式调音台含有模数转换（A/D）、数模转换（%$ #）和数字信号处理（D/A）等功能单元，目前应用还不多，现在广泛使用的是模拟式调音台。 还有其他分类力法。例如，按使用场所不同分，有流动（便携）式调音台和固定式调音台。在流动式调音台中还常见带功放的调音台（简称功放调音台），即调音台内部含有功率放大器，并常常含有效果器和多频段均衡器，便于流动使用。 （二）调音台的基本功能 调音台的功能很多，但最基本、最主要的功能与作用是： 调音台的功能很多，但最基本、最主要的功能与作用是； 1.信号放大
调音台的输入信号源有传声器（话筒）、录音机、CD唱机、调谐器、电子乐器等，它们的电平大小不同。从话筒来的是很微弱信号，约为200mV，小的只有几mV，而从CD唱机来的信号可能高达1000mV，这就需要调音台对各种大小不同的信号进行不同程度的放大，使信号幅度最终相差不多，以便在调音台内对它们进行处理。同时，调音台为适应输入信号的不同电平大小，通常在调音台输入端有高电平（线路输入）和低电平（传声器输入）两个插口，前者主要接收录音机、CD唱机、调谐器的输出信号，也可接收来自混响器等效果装置返回的较强信号，后者接收话筒来的微弱信号，并进行足够的放大。 2.信号处理 最基本的信号处理是频率均衡。调音台的各输入通道均设有频率均衡器（EQ），调音师按照节目内容的要求，对声音不同频率进行提升或衰减，以美化声源的音色。有的调音台在输入通道中还设有滤波器（例如低切滤波器）用来消除节目信号田中的某些噪声。 3.信号混合 调音台的输入信号往往有很多路（包括效果器返送来的信号），而最后通过调音台输出的信号可能只有一路或两路，这就需将多路信号混合成一路或两信号。当然，这些混合还要根据需要，按一定比例进行。 4.信号分配 调音台不仅有多路输入。而且有条路输出，除了主输出外，还有辅助输出、编组输出等，因此就需要将进入调音台的各种信号按要求对各路输出进行分配。例如，需要对某一路的人声施加混响效果，则除了该路人声送往主输出外，还需要从该路取出（分配）一部分信号，馈入接有混响器的辅助输出通道，混响器对人声进行处理，再返送进行处理，再返送到调音台，并混合至调音台的主输出上，即可听到混响效果了。 立体声调音台的声像声定位是分配又一典型应用示例，它是利用调音台输入通道上的声像电位器（PAN）对主输出左、右两路分配信号的不同强度，实现声像定位控制。 除了上述四大功能之外。调音台还有显示、监听、编组、遥控、对讲等功能。 二、调音台的组成与性能指标
调音台基本入门[图文教程] 作为一个现代乐手，经常会见到调音台。就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。一个号称音响师的家伙躲在调音台后面，也不知在忙些什么。如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛！不会用是应该的。 不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。于是总会使用到各种调音台。什么模拟的、数字的，音频接口里也可能有置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台。总之到处都会找到调音台的影子。很多朋友觉得调音台很复杂，弄不懂。搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台，使它没有发挥应有的作用。 图一：调音台实物图 想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项： 一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等 二. 调音台可以把很多声音的混合起来组成一个立体声！ 三. 调音台能为乐手和演员“返送”监听。 四. 调音台协助效果器为各个通道添加混响、延迟等效果 五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音 六. 调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。 实践是学习调音台的最好方法。我们以市场上比较常见的Behringer UB1622FX模拟调音台为例，
介绍调音台的基本功能和使用方法。这个 UB1622FX调音台虽然体积不大，但是功能比较全，还置了一个数字效果器。首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识！知识是相通的，只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台，无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。 下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。 第一部分：信号的放大，参数均衡和插入效果 我们知道话筒所产生的音频信号是非常微弱的。而另外一些设备的输出信号，比如合成器，音频接口的输出等等，他们的信号比话筒的信号强很多倍，而且他们的信号大小也是各不相同，参差不齐。我们需要一种设备将这些大大小小的声音信号调整成相同的大小，才能进行混音。这种设备就是前置放大器，俗称话放。请看。 UB1622FX的前置放大器部分 图二 看图，那个大圆插座叫做cannon“卡农”插座，用来连接话筒或者同样使用卡农插座的一些专业设备。卡农插座下面的插孔是TRS插孔，一般用来连接线路电平的信号。主意，这两个插座是不能同时使用的！而且因为线路设计的原因，在这个调音台上，不能将线路电平的设备插到“卡农”插座上！ 前置放大器有控制旋钮，在UB1622上称作“TRIM”,有些调音台上称为“GAIN”或者“sensitivi ty”，中文名字是微调，增益，或者灵敏度。一般俗称“口子”。“口子”旋钮用来控制信号放大量。至于到地放大多少则要看通道上的“PEAK”峰值指示灯。如果“PEAK”指示灯偶尔闪动一下，则是正常，如
调音台你要熟知的按钮功能 按旋钮从上往下是： GAIN 注：（增益调节，调节通道初进信号的总体放大量，不能太大，太大易回啸） HIGA 咼频（放中间位置） MID 中频（放中间位置） LOW 低频（放中间位置） MON 监听控制（根据现场情况来调） EFF 效果（混响、根据现场情况来调） PAN 声场（放中间位置，） GAIN 增益控制旋钮（输入电平调节），在调音台电路中，调整设定输入信号有一个宽的不失真动态范围和最佳信噪比。GAIN提供了40dB连续可调增益范围，当设定为-40dB时, 信号电平最低，即输入信号被衰减了40dB ;当设置在0dB位置时，衰减量为0,输入信号 最强。在调GAIN旋钮时，首先把GAIN旋钮顺时针方向调到峰值指示灯刚好一直亮的位置，然后逆时针方向慢慢地旋回到指示灯熄灭的位置，再往回调增大约6dB，使指示灯处 在信号峰值出现时即亮的电平临界线上，这样就可以确定输入信号已调整在适当电平上了。 在固定的使用场合，GAIN旋钮一次调整好后，一般就不要旋动了。注意切忌将GAIN旋钮 作音量控制使用，否则很容易造成前级电路过载，破坏音响系统的正常工作状态，甚至损坏扬声器。 HIGH 高频 MID 中频 LOW带低频
High、Middle、Low 三段均衡器旋钮，分别可以对高频、中频、低频进行增强或衰减，控制范围为正负15分贝。中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。 低音：20 Hz?500 Hz 适当时，低音张弛得宜，声音丰满柔和。不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。 中音：500 Hz?2 KHz适当时声音透彻明亮。不足时声音朦胧，过度提升时会产生类似电话的声音。 高音：2 KHz?8 KHz是影响声音层次感的频率。不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛。 MON MONITOR :总监听音量旋钮，通道上的监听控制电位器将各路信号取出后直接经监听母线送到监听放大器输出，供调音员监听，以便调控进入混合电路的各路输入信号的电 平比例。监听控制设在GAIN和音调均衡控制之后，音调均衡控制的任何变化都会引起声反馈，但声像旋钮及通道电平推子的控制对监听是不起作用的。 EFF EFFECT:音效旋钮，调节该旋钮决定该路输出至效果器的电平大小。在调音台的各个通道上都设置有这个调节旋钮。使用时可以用调音台的内置混响器，也可以外接效果/混响 器。当外接效果/混响器时，内置混响器即从调音台电路上断开，唯有外接效果/混响器送 出的信号输出到各路输入通道上。在放音或录制节目时，通过调节各路的效果/混响旋钮来 确定每个通道的信号是否加入以及需要加进多大的效果/混响量，然后所有通道送出的激励信号集中到一条效果/混响母线上，再由母线将这些信号输送到总效果/混响放大器进行混合放大和总调后输出。
调音台各个按键功能 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
（一）调音台输入部分的插座、功能键 ①卡侬插座MIC：此即话筒插座，其上有三个插孔，分别标有1，2，3。标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。它的抗干扰性强，噪声低，一般用于有线话筒的连接。 ②线路输入端（Line）：它是一种1/4"大三芯插座，采用1/4"大三芯插头（TRS），尖端（Tip）、环（Ring）、套筒（Sleeve），作为平衡信号的输入。也可以采用1/4"大二芯插头（TS）作为非平衡信号的输入。其输入阻抗高，一般用于除话筒外的其他声源的输入插孔。 ③插入插座（INS）：它是一种特殊使用的插座，平时其内部处于接通状态，当需要使用时，插入1/4"大三芯插头，将线路输入或话筒输入的声信号从尖端（Tip）引出去，经外部设备处理后，再由环（Ring）把声信号返回调音台，所以，这种插座又称为又出又进插座，有的调音台标成“Send/Return”或“in/out”插座。 ④定值衰减（PAD）：按下此键，输入的声信号（通常是对Line端输入的声信号）将衰减20dB（即10倍），有的调音台，其衰减值为30dB。它适用于大的声信号输入。 ⑤增益调节（Gain）：它是用来调节输入声信号的放大量，它与PAD结合可使输入的声信号进入调音台时处于信噪比高、失真小的最佳状态，也就是可调节该路峰值指示灯处于欲亮不亮的最佳状态。 ⑥低切按键（100Hz）：按下此键，可将输入声信号的频率成分中100Hz以下的成分切除。此按键用于扩声环境欠佳，常有低频嗡嗡声的场合和低频声不易吸收的扩声环境。 ⑦均衡调节（EQ）：它分为三个频段：高频段（.）、中频段（.）、低频段（.），主要用于音质补偿。 a.高频段（.）：倾斜点频率为10kHz，提衰量为15dB,这个频段主要是补偿声音的清晰度。 b. 中频段（.）：中心频率可调，范围为250Hz8kHz；峰谷点的提衰量为 15dB；这个频段的范围很宽，补偿是围绕某个中心频率进行。若中心频率落在中高频段，提衰旋钮补偿声音的明亮度。若中心频率落在中低频段，提衰旋钮补偿声音的力度。 c.低频段（.）：倾斜点频率为150Hz,提衰量为15dB，这个频段主要用于补偿声音的丰满度。 ⑧辅助旋钮（AUX1/AUX2/AUX3/AUX4）：调节这些辅助旋钮，等于调节该路声音送往相应辅助母线的大小其中AUX1和AUX2的声信号是从推子（Fader）之前引出的，不受推子影响。AUX3和AUX4的声信号是从该路推子（Fader）之后引出的，受推子大调节的影响。前者标有Pre,后者标有Post。 ⑨声像调节（PAN）：它用于调节该路声源在空间的分布图像。当往左调节时，相当于把该路声源放在听音的左边。当往右调节时，相当于把该路声源放在听音的右边。若把它置于中间位置时，相当于把该路声源放在听音的正中。实际上，这个旋钮是用来调节声源左右分布的旋钮，它对调音台创作立体声输出极为重要。
调音台组件的功能与作用 调音台的类型不少，但从基本结构来看，无论是数码型调音台还是模拟型调音台、带有矩阵的调音台还是多编组带有振荡器的调音台、带功放的调音台还是便携式的调音台都是由三部分组成，即输入部分、母线部分和输出部分。通过母线部分把输入部分与输出部分联系起来。输入部分是由多个通道组成的，各种声音信号先进入输入部分，进过艺术加工后送往不同的母线进行各种混合，混合后的声音信号通过输出部分放大或再混合、电平控制，再由输出断口送出。 ·调音台的输入部分是由哪几个组件构成的？ 调音台的输入部分由7个组件构成：接插端口、放大组件、均衡组件、辅助组件、声像组件、衰减组件、分配按键等。在这7各组件中，除声像组件和衰减（推子）组件外，其他组件依据调音台的类型不同而简繁不一。 ·调音台输入部分的接口端都有哪些插口？各起什么作用？ 调音台的输入部分一般有3种插口： （1）卡侬插口：是一种阴型三孔插口，每一端都有标记号即1、2、3，以次来代表1端、2端、3端。2端称热端Hot（或高端），3端称泠端（或称低端），这两端用于声音信号的传输。1端为接地端，与机器外壳和屏蔽线相连。这是一种平衡传输插口，因为2、3端相对于1端地阻抗相同，并且属于低阻抗输入Low=Z，所以抗干扰性强、噪声低，多数用于连接有线传声器。有些调音台上这种插口的标记为“Mic.”意为传声器输入插口。 （2）线路输入插口（Line）：这是一种大三芯插口，可使用大三芯插头作平衡输入，其中芯（Tip)为热端，环（Ring）为泠端，套筒（Sleeve)为接地端。热、泠端接有大阻值的电阻（如360kΩ）所以它们是高阻输入端Hi-Z。也可以采用大二芯插头作非平衡输入，其中芯Tip)为热端，套筒（Sleeve)为泠端。除传声器外，其他声音信号都由此插口进入调音台。 （3）插入插口INS.（Insert）：这是一种大三芯插口，也称又出又进插口（Send/Ret.），它是一种特殊插口，进入调音台的声音信号经前置放大之后，由大三芯与套筒地线引出，各其他外部设备处理（放大、均衡、压缩等处理），然后，由此插口地环与套筒将处理地声音信号送回调音台。 有些调音台还有直接输出插口（Direct），有此插口的调音台多为实况转播用调音台，这是一种输出插口，可以从调音台的前置放大器之后输出，也可以在该路参量均衡器后输出，还可以是经过该路推子之后输出。 有些调音台还设有磁带信号输入的莲花插座，用于卡座（录音机）的信号输入。调音台的每一通道只能进一个声源，如果该路用了传声器插口，则线路输入插口便空着，否则两声
Behringer UB1622FX调音台 作为一个现代乐手，经常会见到调音台。就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。一个号称音响师的家伙躲在调音台后面，也不知在忙些什么。如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛！不会用是应该的。不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。于是总会使用到各种调音台。什么模拟的、数字的，音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台。总之到处都会找到调音台的影子。很多朋友觉得调音台很复杂，弄不懂。搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台，使它没有发挥应有的作用。 想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项： 一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等 二. 调音台可以把很多声音的混合起来组成一个立体声！
三. 调音台能为乐手和演员“返送”监听。 四. 调音台协助效果器为各个通道添加混响、延迟等效果 五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音 六. 调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。 实践是学习调音台的最好方法。我们以市场上比较常见的Behringer UB1622FX模拟调音台为例，介绍调音台的基本功能和使用方法。这个UB1622FX调音台虽然体积不大，但是功能比较全，还内置了一个数字效果器。首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识！知识是相通的，只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台，无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。 下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。 第一部分：信号的放大，参数均衡和插入效果 我们知道话筒所产生的音频信号是非常微弱的。而另外一些设备的输出信号，比如合成器，音频接口的输出等等，他们的信号比话筒的信号强很多倍，而且他们的信号大小也是各不相同，参差不齐。我们需要一种设备将这些大大小小的声音信号调整成相同的大小，才能进行混音。这种设备就是前置放大器，俗称话放。请看。
调音台基础教程（一） 调音台（AudioMixingConsole）在扩声系统和影音录音中是一种经常使用的设备。它具有多路输入，每路的声信号可以单独进行处理，例如：可放大，作高音、中音、低音方面的音质补偿，给输入的声音增加韵味，对该路声源泉作空间定位等；还可以进行各种声音的混合，混合比例可调；拥有多种输出（包括左右立体声输出、编辑输出、混合单声输出、监听输出、录音输出以及各种辅助输出等）。调音台在诸多系统中起着核心作用它既能创作立体声、美化声音，又可抑制噪声、控制音量，是声音艺术处理必不可少的一种机器。
经典数码4路混响迷你F4调音台(+48V电源）:330元
一、调音台的种类 调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。调音台分为三大部分：输入部分、母线部分、输出部分。母线部分把输入部分和输出部分联系起来，构成了整个调音台。 根据使用目的和使用场合的不同，调音台分为以下几 种： （1）立体声现场制作调音台 （StereoFiel dProductionConsole） （2）录音调音台（RecordingConsole） （3）音乐调音台（MusicConsole）（4）数字选通调音台(DigitalRoutingMixingConsole) （5）带功放的调音台(PoweredMixer) （6）无线广播调音台(OnAirConsole) （7）剧场调音台(TheatreConsole)
（8）扩声调音台(P.A.Console) （9）有线广播调音台(WiredBroadcastMixer) （10）便携式调音台(CompactMixer) 二、调音台的插座、功能键的作用 （一）调音台输入部分的插座、功能键 ①卡侬插座MIC:此即话筒插座，其上有三个插孔，分别标有1，2，3。标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。它的抗干扰性强，噪声低，一般用于有线话 筒的连接。 ②线路输入端（Line）:它是一种1/4"大三芯插座，采用1/4"大三芯插头（TRS），尖端（Tip）、环（Ring）、套筒（Sl eeve），作为平衡信号的输入。也可以采用1/4"大二芯插头（TS）作为平衡信号的输入。其输入阻抗高，一般用于除话筒外的其他声源的输入插孔。 ③插入插座（INS）：它是一种特殊使用的插座，平时其内部
调音台的功能键使用说明MIC—为话筒插口（低电平信号） LINE—为线路插口（高电平信号） INS—为断点插口 LEX FX 效果器发送 GAIN—增益控制旋钮 MIX SUB 接口为 HF—输入通道高音均衡 MID—输入通道中音均衡 LF—输入通道低音均衡 AUX1—AUX3—为辅助输出控制口旋钮 PAN—声向定位控制旋钮 FAD—通道信号衰减推子 MIX –L-R —主通道信号衰减推子（左右主输出）STEREO—立体声 IN—输入 OUT—输出 BRIDGE—桥接 VIDEO—视频 AUDIO—音频 ON—开 OFF—关 phones—耳机插口 MONO—单声道监听
EFX—效果器 SEND—效果发送 RETURN—效果返回 CLIP—峰值指示灯 CUT—剪切 LED—发光管PFL—监听 TAPE—磁带机（TK） IN PUT—输入 OUT PUT—输出 MUNE—通道哑音开关 二、 DIR 直接输出插孔，用作多轨录音或信号送出，平衡式。MIC XLR平衡式话筒输入。 LINE 线路输入插口，用于连接电子乐器及CD、卡座等。INS 断点插口，经处理后的信号可经此口返回信号路途。SENS 增益控制旋钮 100H z 低音切除开并 HF 输入高音均衡器旋钮 MID 中频修饰扫描点 MID 中频均衡器旋钮 LF 低音均衡器旋钮 AUX1 PRE 辅助通道（推子前均衡后） AUX2 POST/PRE 辅助通道（可选择推子前或推子后）
LEX FX POST 效果器输出（均衡后） PAN 声向定位旋钮 ON 通道哑音开关 MIX或SUB 选择主输出口（MIX：主输出 SUB：副输出）PFL 输入通道预监听开关 FAD 分路通道衰减器 三、 MIC话筒输入 +48V幻像电源（电容话筒专用） LINE线路输入（CD、卡座等音源等输入信号）DIRECE OUT直通输出（多轨录音机专用） INSERT断点口（做单声道处理用） Φ相位倒相开关（可将话筒相位倒相） INPUT SENS信号增益旋钮 100HZ（100HZ低音剪切键） HF高音均衡旋钮 HMID中高频扫描旋钮（选择修饰频点） HMID中音均衡旋钮 HMID中低频扫描旋钮（选择修饰频点） HMID中低音均衡旋钮 LF低音均衡旋钮
核心提示：作为一个现代乐手，经常会见到调音台。就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。 作为一个现代乐手，经常会见到调音台。就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。一个号称音响师的家伙躲在调音台后面，也不知在忙些什么。如果他是个高手，你的演出会非常爽!或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛!不会用是应该的。 不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。于是总会使用到各种调音台。什么模拟的、数字的，音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台。总之到处都会找到调音台的影子。很多朋友觉得调音台很复杂，弄不懂。搞了半天甚至没有声音，郁闷!或者不懂原理，错误的使用调音台，使它没有发挥应有的作用。
想要学习一件事物，我们首先应该知道这个东西到底能够作些什么!我们能用调音台做些什么事情呢大致可以有如下几项： 一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡(EQ),甚至其他效果，比如压缩等等 二. 调音台可以把很多声音的混合起来组成一个立体声! 三. 调音台能为乐手和演员“返送”监听。 四. 调音台协助效果器为各个通道添加混响、延迟等效果 五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音 六. 调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。 实践是学习调音台的最好方法。我们以最为常见的Behringer UB1622FX模拟调音台为例，只是例举，并非推广，UB1622FX纯是入门级，介绍调音台的基本功能和使用方法，此文只想用一个具体的例子让大家了解调音台的一些基础知识!知识是相通的，只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台，无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。
目录 调音台的基础知识2调音台简介2 调音台作用3（一）调音台输入部分的插座、功能键3 (二)调音台输出部分5 操作使用要点6 术语英汉对照8 调音技巧10 一调音台的功能11 二调音台的功能分区12 三调音台的调音技巧15
调音台的基础知识 调音台简介 调音台又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。 调音台按信号出来方式可分为：模拟式调音台和数字式调音台。 调音台种类 调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟 能生巧。调音台分为三大部分：输入部分、母线部分、输出部分。母线部分把输入部分和输出部分联系起来，构成了整个调音台。 根据使用目的和使用场合的不同，调音台分为以下几种： （1）立体声现场制作调音台（Stereo Field Production Console） （2）录音调音台（Recording Console） （3）音乐调音台（Music Console） （4）数字选通调音台(Digital Routing Mixing Console) （5）带功放的调音台(Powered Mixer) （6）无线广播调音台(On Air Console) （7）剧场调音台(Theatre Console) （8）扩声调音台(P.A. Console) （9）有线广播调音台(Wired Broadcast Mixer) （10）便携式调音台(Compact Mixer) 调音台作用 （一）调音台输入部分的插座、功能键 ①卡侬插座MIC：此即话筒插座，其上有三个插孔，分别标有1，2，3。标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。它的抗干扰性强，噪声低，一般用于有线话筒的连接。 ②线路输入端（Line）：它是一种1/4"大三芯插座，采用1/4"大三芯插头（TRS），尖端（Tip）、环（Ring）、套筒（Sleeve），作为平衡信号的输入。也可以采用1/4"大二芯插头（TS）作为平衡信号的输入。其输入阻抗高，一般用于除话筒外的其他声源的输入插孔。 ③插入插座（INS）：它是一种特殊使用的插座，平时其内部处于接通状态，当需要使用时，插入1/4"大三芯插头，将线路输入或话筒输入的声信号从尖端（Tip）引出去，经外部设备处理后，再由环（Ring）把声信号返回调音台，所以，这种插座又称为又出又进插座，有的调音台标成“Send/Return”或“in/out”插座。 ④定值衰减（PAD）：按下此键，输入的声信号（通常是对Line端输入的声信号）将衰减20dB（即10倍），有的调音台，其衰减值为30dB。它适用于大的声信号输入。 ⑤增益调节（Gain）：它是用来调节输入声信号的放大量，它与PAD结合可使输入的声信号进入调音台时处于信噪比高、失真小的最佳状态，也就是可调节该路峰值指示灯处于欲亮不亮的最佳状态。
调音台你要熟知的按钮 功能 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
调音台你要熟知的按钮功能 按旋钮从上往下是： GAIN 注：（增益调节，调节通道初进信号的总体放大量，不能太大，太大易回啸）HIGA 高频 (放中间位置) MID 中频 (放中间位置) LOW 低频 (放中间位置) MON 监听控制（根据现场情况来调） EFF 效果（混响、根据现场情况来调） PAN 声场（放中间位置，） GAIN 增益控制旋钮(输入电平调节)，在调音台电路中，调整设定输入信号有一个 宽的不失真动态范围和最佳信噪比。GAIN提供了40dB连续可调增益范围，当设定为-40dB时，信号电平最低，即输入信号被衰减了40dB；当设置在0dB位置时，衰减量为0，输入信号最强。在调GAIN旋钮时，首先把GAIN旋钮顺时针方向调到峰值指示灯刚好一直亮的位置，然后逆时针方向慢慢地旋回到指示灯熄灭的位置，再往回调增大约6dB，使指示灯处在信号峰值出现时即亮的电平临界线上，这样就可以确定输入信号已调整在适当电平上了。在固定的使用场合，GAIN旋钮一次调整好后，一般就不要旋动了。注意切忌将GAIN旋钮作音量控制使用，否则很容易造成前级电路过载，破坏音响系统的正常工作状态，甚至损坏扬声器。 HIGH 高频 MID 中频 LOW带低频 High、Middle、Low 三段均衡器旋钮,分别可以对高频、中频、低频进行增强或衰减，控制范围为正负 15 分贝。中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。 低音：20 Hz ～ 500 Hz 适当时，低音张弛得宜，声音丰满柔和。不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。 中音：500 Hz ～ 2 KHz 适当时声音透彻明亮。不足时声音朦胧，过度提升时会产生类似电话的声音。 高音：2 KHz ～ 8 KHz 是影响声音层次感的频率。不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛。 MON MONITOR：总监听音量旋钮, 通道上的监听控制电位器将各路信号取出后直接经监听母线送到监听放大器输出，供调音员监听，以便调控进入混合电路的各路输入信号的电平比例。监听控制设在GAIN和音调均衡控制之后，音调均衡控制的任何变化都会引起声反馈，但声像旋钮及通道电平推子的控制对监听是不起作用的。 EFF EFFECT：音效旋钮,调节该旋钮决定该路输出至效果器的电平大小。在调音台的各个通道上都设置有这个调节旋钮。使用时可以用调音台的内置混响器，也可以外接效果／混响器。当外接效果／混响器时，内置混响器即从调音台电路上断开，唯有外接效果／混响器送出的信号输出到各路输入通道上。在放音或录制节目时，通过调节
