1、遵照造型机和制芯机通用操作规程。
2、留神调节起动伐上的调节螺钉，使起模顶杆升降平隐。
3、依据出产须要，可调节震击活塞的调节螺钉，转变震击高度跟震击次数。
4、工作后，压头不得停留在压实地位上，必需退回原处。
旋转式滗水器是在单一主体构筑物SBR反响池中实现进水、反映、积淀、排水及闲置等周期性操作，可实现持续进水、空隙排水、交替呈现压氧、好氧状况，热风循环烘箱，从而到达脱氮除磷、污染水质的处理目标。旋转式滗水器是利用于SBR法污水处置工艺中的要害装备，重要工作在排水期。旋转式滗水器可能跟随水位的变更而变化，回转式格栅保障上清液的连续排出，且能够避免浮渣进入上清液而造成的二次传染。
旋转式滗水器可广泛适用于市政污水处理及造纸、啤酒、制革、食物、化工等各种工业废水处理。
旋转式滗水器由电机、减速机组成的驱动装置：蜗轮、蜗杆、丝杆组成的升降装置：四连杆机构、排水支管和总管、出水堰槽、浮筒及挡渣装置、水下轴承等组成。回转式格栅旋转式撇水器通过驱动装置和四连杆机构将丝杠的直线升、降活动转换成出水堰及排水管的旋转运动，以撇除上清液。浮筒挡渣装置在堰口前方的水上、水下，和两侧构成一个无浮渣的出水区域，浮筒沉没于水面可以主动调节与堰口之间的间隔。
一、产品简介：
旋转式滗水器是一种自上而下变位式的排出上清液的污水处理专用机械设备，在排水阶段可将已经处理的上净水自名义滗出，是SBR工艺的症结设备。也可装置在“调节沉淀池”内，将沉淀的上清液以恒定流量进入反应池，达到处理后果稳固的目的，聚氨酯复合板。普遍实用于城市污水及造纸、啤酒、制革、制药等产业废水处理。
二、工作原理：
BSX型旋转式滗水器由滗水装置、撇渣浮筒装置、传动装置等组成。驱动机构按必定的速比以恒定的速率，从闲置起始位置降落至水面后，在滑动支承的导向和牵引下，螺旋板换热器，使滗水装置及堰口下移，把反应池中的上清夜从堰口通过载体管连续排放至池外，直至设计水位深度，通风柜。
滗水器由滗水安装、传动装置、撇渣浮筒装置及回转支承等组成。驱念头构通过可伸缩推杆带动滗水装置及撇渣浮筒装置绕回转支承旋转，从而使滗水堰口高低挪动，达到滗出上清液的目的。
滗水器安全操作规程(新编版) The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：YK-AQ-0344
滗水器安全操作规程(新编版) 1、认真阅读滗水器使用说明书，了解基本结构和原理 2、滗水器操作步骤 2.1滗水器正常停止位置：溢流槽应处理于最高位。 2.2闭合各回路空气开关，旋开“紧急停止”开关，查看“电源”指示灯亮，“1滗水器故障”和“2滗水器故障”灯不亮时，可以开启设备。 2.3选择“现场/远程”档位切换开关，置于“现场”档时，可在现场选择“手动/自动”，当选择开关置于“手动”时，按对应的“滗水器上升”、“滗水器下降”、“停滗水器”按钮，即可对滗水器进行现场手动控制。 2.4置于“现场”和“自动”档时，现场操作，滗水器通过PLC 程序对滗水器进行控制。
2.5置于“远控”和“自动”档时，可在中控室对滗水器进行启动控制，滗水器根据现场PLC内部程序运行； 注意：可调节的频率下限为20Hz，操作时必须“就地”档时方可操作。滗水器出水时槽顶不能淹没在水中。 3注意事项 3.1滗水器运行前检查电器及转动部位是否正常，如发现异常，及时进行检修。 3.2电控柜应该放置在通风、避雨、防晒的安全地方。 3.3如发现轻、重型转动接处有漏水现象，需及时检修水下轴承。 3.4如污水的水质、水量出现长时间、大幅度变化，需由专业技术人员适当调整滗水器的运行时间。 3.5滗水器运行时，检查是否有异响； XXX图文设计 本文档文字均可以自由修改
超声波流量计工作原理及常见问题概述 一、工作原理 1、概述 超声流量计是一个测量仪表，它利用声学原理来测定流过管道的流体的流速。在气体的测量现场主要的检测元件包括一对或几对超声传感器。这些传感器都安装在管壁上，每一组传感器的表面都彼此具有规定的几何关系。 由一个传感器发射的超声脉冲由同一组内另一个传感器接收，反过来也如此。Q.Sonic-3 采用了一个单反射声道的方案，在对面的管壁处声脉冲有一次反射。此方案使声道的总长度增加，从而能改善分辨率（灵敏度）并拓宽流量计的范围度，如图2-1所示。 图2-1 信号反射路径 2 、流速的测量 超声脉冲穿过管道从一个传感器到达另一个传感器，就像一个渡船的船夫在横渡一条河。当气体不流动时，声脉冲以相同的速度（声速，C）在两个方向上传播。如果管道中的气体有一定流速V（该流速不等于零），则顺着流动方向的声脉冲会传输得快些，而逆着流动方向的声脉冲会传输得慢些。这样，顺流传输时间tD 会短些，而逆流传输时间tU会长些。这里所说的长些或短些都是与气体不流动时的传输时间相比而言；这样就有： L tD = ——————— -------------- (2.1) C + V ? cos 和 L tU = ——————— -------------- (2.2) C — V ? cos 式中，L代表两个传感器之间声道的直线长度，可按下式确定L： L D —— = ———— -------------- (2.3) 2 sin ^ 采用电子学手段来测量此传输时间。根据时间倒数的差，可按下式计算流速V ^ L 1 1 V = ————(—————)-------(2.4)
BSX-1260Ⅱ旋转式滗水器 使用说明书 1. 概述 旋转式滗水器（以下简称滗水器）设备安装于CASS生化池中，在排水阶段可将已处理的上清水自表面滗出。是CASS工艺的关键设备，驱动机构通过可伸缩螺旋升降机带动滗水装置及撇渣浮筒装置绕回转支承旋转，从而使滗水堰槽上下移动，达到滗出上清液的目的。滗水器结构简单、安装方便、操作灵活、适应性较强。是应用于CASS工艺污水处理工艺中的一项关键设备。 2.技术参数
3. 滗水器的工作原理和结构、特点 滗水器由滗水堰槽、撇渣浮筒装置、支管、干管、可进行360°旋转的回转支撑、滑动支撑、驱动装置、回转密封接头、自动控制装置等组成。工作时在驱动装置的作用下，滗水堰槽以滗水器底部回转支撑中心线为轴向下作变速圆周运动，在此过程中CASS池中的上清液将通过滗水堰槽流入支管、再经干管排出。滗水工作完成后，滗水堰槽以滗水器底部的回转支撑中心线为轴向上作匀速圆周运动，使滗水堰槽停在待机位置，待进水、生化反应、沉淀等工序完成后再进行下一次滗水过程。 驱动装置采用螺旋升降机，具有结构紧凑，运行可靠，功能齐全等特点； 回转支撑用来支撑滗水器，可使滗水器以回转支撑中心线为轴向作圆周运动； 撇渣浮筒装置用铰链连接在滗水堰前部，与滗水堰一起旋转，在不同位置上可防止浮渣随上清夜流出而造成的二次污染。
滗水器够实现现场控制和远程控制，整个周期内的各个动作间隔均可根据实际情况进行调节。 4.安装调试 设备分体运输，现场组装并调试。 安装设备前，首先检查土建是否合格，如果不合格，禁止安装。土建合格后，可以安装设备。 将滑动支撑架和支座找正位置后用膨胀螺栓固定在生化池内 将减速机座和螺旋升降机座装找正位置后焊接在滑动支撑架上 连接支管，干管和滗水堰槽保证密封，注意相互位置关系 将回转支撑套在干管两端 把回转密封接头松套于生化池两端DN700预埋防水套管内（暂不焊接） 将支管，干管和滗水堰槽以及回转支撑整体吊装到支座上，找正并用螺栓连接找正回转密封接头与生化池两端DN700预埋防水套管位置关系，将干管按要求插入回转密封接头中，找中不允许有刮蹭，然后将回转密封接头与DN700预埋防水套管满焊不得漏水 最后连接拉杆、螺旋升降机、减速机、撇渣浮筒装置等，把护栏焊上
喷油器的结构及工作原理 １、功用、要求与型式功用：喷油器（injector）将喷油泵供给的高压柴油，以一定的压力，呈雾状喷入燃烧室。要求：①雾化均匀②具有一定的喷射压力和射程，及合适的喷注锥角③断油迅速、无滴漏现象２、喷油器的型式目前采用的喷油器都是闭式喷油器，有 １、功用、要求与型式 功用：喷油器（injector）将喷油泵供给的高压柴油，以一定的压力，呈雾状喷入燃烧室。 要求：①雾化均匀 ②具有一定的喷射压力和射程，及合适的喷注锥角 ③断油迅速、无滴漏现象 ２、喷油器的型式 目前采用的喷油器都是闭式喷油器，有孔式喷油器（hole type injector）和轴针式喷油器(pintle injector)两种。
图5-8(hole type injector) 图5-9(needle assembly) 1.喷油器体 2.调压螺钉 3.调压弹簧 4.回油管螺栓 5.进油管接头 6.滤芯 7.顶杆 8.针阀 9.针阀体(责任编辑：cndeser) ３、轴针式喷油器（图5-10）工作原理与孔式相同构造：针阀下端的密封锥 面以下还向下延伸出一个轴针，其形状有倒锥形和圆柱形，轴针伸出喷孔外，使 喷孔成为圆环状的狭缝。一般只有一个喷孔,直径1～3mm，喷油压力 ３、轴针式喷油器（图5-10） 工作原理与孔式相同 构造：针阀下端的密封锥面以下还向下延伸出一个轴针，其 形状有倒锥形和圆柱形，轴针伸出喷孔外，使喷孔成为圆环状的 狭缝。一般只有一个喷孔,直径1～3mm，喷油压力较低12～14MPa 特点： （1）不喷油时针阀关闭喷孔，使高压油腔与燃烧室隔开， 燃烧气体不致冲入油腔内引起积炭堵塞。 （2）喷孔直径较大，便于加工且不易堵塞。 （3）针阀在油压达到一定压力时开启，供油停止时，又在 弹簧作用下立即关闭，因此，喷油开始和停止都干脆利落，没有滴油现象。 （4）不能满足对喷油质量有特殊要求的燃烧室的需要。 图5-10
软化水设备的工作原理 全自动钠离子交流器选用离子交流原理，去除水中的钙、镁等结 垢离子。当含有硬度离子的原水经过交流器内树脂层时，水中的钙、镁离子便与树脂吸附的钠离子发作置换，树脂吸附了钙、镁离子而钠离子进入水中，这样从交流器内流出的水就是去掉了硬度的软化水。 由于水的硬度首要由钙、镁构成及表示，故一般选用阳离子交流树脂（软水器），将水中的Ca2+离子交流图、Mg2+构成水垢的首要成份）置换出来，跟着树脂内Ca2+ Mg2+勺添加，树脂去除Ca2+ Mg2+ 的效能逐步下降。 当树脂吸收一定量的钙镁离子之后，就必须进行再生，再生进程 就是用盐箱中的食盐水冲刷树脂层，把树脂上的硬度离子在置换出来，随再生废液排出罐外，树脂就又康复了软化交流功能。 由于水的硬度主要由钙、镁形成及表示由于水的硬度主要由钙、镁形成及表示钠离子交换软化处理的原理是将原水通过钠型阳离子交换树脂，使水中的硬度成分Ca2+ Mg2与树脂中的Na+相交换，从而吸附水中的Ca2+ Mg2+使水得到软化。如以RNa代表钠型树脂，其交换过程如下：软化水设备单阀单罐 2RNa + Ca2+ = R2Ca + 2Na+ 2RNa + Mg2+ = R2Mg + 2Na+
即水通过钠离子交换器后，水中的Ca+ Mg+被置换成Na+。 一般控制阀的运行流程为：运行、反洗、吸盐、慢洗、盐箱补水、正洗。 工作流程及要求 1）工作流程 工作（有时叫做产水，下同）、反洗、吸盐（再生）、慢冲洗（置换）、快冲洗五个过程。不同软化水设备的所有工序非常接近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的（其中，全自动软化水设备会增加盐水重注过程）。 软化水设备工作流程示意图反洗：工作一段时间后的设备，会在树脂上部拦截很多由原水带来的污物，把这些污物除去后，离子交换树脂才能完全曝露出来，再生的效果才能得到保证。反洗过程就是水从树脂的底部洗入，从顶部流出，这样可以把顶部拦截下来的污物冲走。这个过程一般需要5-15 分钟左右。 吸盐（再生）：即将盐水注入树脂罐体的过程，传统设备是采用盐泵将盐水注入，全自动的设备是采用专用的内置喷射器将盐水吸入（只要进水有一定的压力即可）。在实际工作过程中，盐水以较慢的 速度流过树脂的再生效果比单纯用盐水浸泡树脂的效果好，所以软化水
一、软化水设备的定义 软化水设备，顾名思义即降低水硬度的设备，主要除祛水中的钙、镁离子，软化水设备在软化水的过程中，不能降低水中的总含盐量。 软化水设备 二、软化水设备的工作原理 由于水的硬度主要由钙、镁形成及表示，故一般采用阳离子交换树脂(软水器)，将水中的Ca2+、Mg2+（形成水垢的主要成份）置换出来，随着树脂内Ca2+、Mg2 +的增加，树脂去除Ca2+、Mg2+的效能逐渐降低。 当树脂吸收一定量的钙镁离子之后，就必须进行再生，再生过程就是用盐箱中的食盐水冲洗树脂层，把树脂上的硬度离子在置换出来，随再生废液排出罐外，树脂就又恢复了软化交换功能。 由于水的硬度主要由钙、镁形成及表示由于水的硬度主要由钙、镁形成及表示钠离子交换软化处理的原理是将原水通过钠型阳离子交换树脂，使水中的硬度成分Ca 2+、Mg2+与树脂中的Na+相交换，从而吸附水中的Ca2+、Mg2+，使水得到软化。如以RNa代表钠型树脂，其交换过程如下： 2RNa + Ca2+ = R2Ca + 2Na+ 2RNa + Mg2+ = R2Mg + 2Na+ 即水通过钠离子交换器后，水中的Ca+、Mg+被置换成Na+。 一般控制阀的运行流程为：运行、反洗、吸盐、慢洗、盐箱补水、正洗。三、软化水设备工作流程及工作要求 1）软化水设备工作流程 工作(有时叫做产水，下同)、反洗、吸盐(再生)、慢冲洗(置换)、快冲洗五个过程。不同软化水设备的所有工序非常接近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的(其中，全自动软化水设备会增加盐水重注过程)。
旋转式滗水器 使 用 手 册 江苏吉轩能源设备有限公司
重要提示：滗水器安装完毕后，接通正式电源，必须先进行电动推杆的运转相位测试，把转换开关打在就地位置，调整好时间继电器的两个时间，合上柜内空开，按推杆下降按钮，观察所控滗水器是否向下运动，如相反，立即停止，关闭电源，调整电动推杆的进线相位，至推杆运行方向与控制按钮相符即可。 1、概述 滗水器主要由电动推杆执行机构、可移动的滗水堰槽和可旋转的 出水总管组成。位于水面以上的驱动装置，通过推杆执行机构使出水总管旋转，通过时间控制，以均匀的速度将处理出水撇出系统。 滗水器设有可转动的挡渣浮筒，其支承结构允许挡渣浮筒旋转，挡渣浮筒与堰槽同步工作。在非操作时间，挡渣浮筒在整个堰槽长度方向上于堰槽平行，并位于堰槽上方。当滗水器淹入水中时，挡渣浮筒通过浮力从堰槽向外漂移，在堰槽和挡渣浮筒之间形成一个清水区。挡渣浮筒的漂移依靠浮力进行。 滗水器的堰口槽体为压制成型。保证避免在滗水时对沉淀生物污泥的扰动。 由不锈钢及密封材料制成的旋转支承座支承出水旋转
总管。 所有的连接装置必须保证密封无渗漏，出水管之间用法兰连接，并可以在无需将滗水器整体吊出池子的情况下拆卸承插连接。 就地控制箱面板上设有现场和远控转换开关。控制箱内的控制是一套独立的子系统，可执行中控室的指令。 2、安装要求 安装后堰口水平度为-3～+3mm/1000mm； 3、运行方式： 滗水器根据循环时间的不同，移动式堰槽在一定的时间内以某一速度下降将一定量的生物处理出水滗出系统。 滗水深度由电动推杆按设计要求确定，在调整电动推杆的运行及停止时间的条件下。滗水器在整个滗水阶段的所有时间内连续地线形地排出处理出水。滗水器的最高位和最低位设置限位开关。与驱动电机进行联动控制。 滗水器的滗水速率在一个额定的范围内可进行调整，此范围根据工艺要求确定。 滗水器在通过停止x秒、启动N秒、停止x秒、启动N 秒……循环动作滗水至最低水位后以最大速率自动回程止停靠位，滗水行程结束。
第一节节流式流量检测 如果在管道中安置一个固定的阻力件，它的中间是一个比管道截面小的孔，当流体流过该阻力件的小孔时，由于流体流束的收缩而使流速加快、静压力降低，其结果是在阻力件前后产生一个较大的压力差。它与流量(流速)的大小有关，流量愈大，差压也愈大，因此只要测出差压就可以推算出流量。把流体流过阻力件流束的收缩造成压力变化的过程称节流过程，其中的阻力件称为节流件。 作为流量检测用的节流件有标准的和特殊的两种。标准节流件包括标准孔板、标准喷嘴和标准文丘里管，如图9.1所示。对于标准化的节流件，在设计计算时都有统一标准的规定要求和计算所需的有关数据、图及程序；可直接按照标准制造、安装和使用，不必进行标定。 标准节流装置9.1 图 圆缺喷特殊节流件也称非标准节流件，如双重孔板、偏心孔板、圆缺孔板、1/4嘴等，他们可以利用已有实验数据进行估算，但必须用实验方法单独标定。特殊节流件主要用于特殊；介质或特殊工况条件的流量检测。目前最常见的节流件是标准孔板，所以在以下的讨论中将主要以标 准孔板为例介绍节测式流量检测的原理、设计以及实现方法等。一、检测原理
设稳定流动的流体沿水平管流经节流件，如刚在节流件前后将产生压力和速度的变化，流在截面 1处流体未受节流件影响，所示。9.2，流体静压力为p，束充满管道，管道截面为A11?是经节，流体密度为平均流速为v2。截面11，A流件后流束收缩的最小截面，其截面积为2?。图，流体密度为，平均流速为压力为Pv222中的压力曲线用点划线代表管道中心处静9.2流体的静压力压力，实线代表管壁处静压力。充分地反映和流速在节流件前后的变化情况，流体向中心在节流件前，了能量形式的转换。． 9.2 流体流经节流件时压力和流速变化情况图处，流束截面收缩到最小，流速达到最大，静压力最低。然后流束扩加速，至截面2处。由于涡流区的存在，导致流体能量张，流速逐渐降低，静压力升高，直到截面3?。P不等于原先静压力p，而产生永久的压力损 失损失，因此在截面3处的静压力13p设流体为不可压缩的理想流体，在流经节流件时，流体不 对外作功，和外界没有热 处沿管中心的流线、2能交换，流体本身也没有温度变化，则根据伯努利方程，对于截面1 有以下能量关系：22ppvv10201020???（9-1） ??2221?????。由于流速分布的不均匀，因为是不可压缩流体，则2处平均流速与截面1、21管中心的流速有以下关系：vCv,v?v?C） （ 9-222110120处流速分布不均匀的修正系数。1、2式中C，C为截面2112??v为能 量其损失的能量为，考虑到实际流体有粘性，在流动时必然会产生摩擦力，22损失系数。处的能量关系可写成：在考虑上述因素后，截面1、222?ppCC222102021v?v?v??） （9-3 212??222根据流体的连续性方程，有??vAvA? 9-4）（2211?，(9-2)-A 。／A ，收缩系数联解式=A／。又设节流件的开孔面积为A 定义开口截面比m=A 0210）可得式（9-421??p?pv?9-5）（20210?2222??mC?C?12的位置随流速而变，而实际取压点的位置是固定的；另外实际取2因为流束最小截面 压是在管壁取的，所测得的压力是管壁处的静压力。考虑到上述因素，设实际取压点处取??p
离子交换树脂在工业软 化水设备中的作用 工业软化水设备工作原理是利用离子交换技术，通过树脂上的功能离子与水中的钙、镁离子进行交换，从而吸附水中多余的钙、镁离子，达到去除水垢的目的。 全自动软水装置中装有软化树脂，这种人造的离子交换树脂上有软性矿物质钠，可以与溶解在水中的钙、镁等硬性矿物质发生离子交换反应，而钠离子不会以水垢的形式堆积在物体表面上，所以对与它接触的物体危害很小。树脂是一种多孔不可溶性交换材料。 在软水装置中装有千百万颗微细的塑料球，所有小球都含有许多吸收正离子的负电荷交换位置。当树脂处在新生状态时，这些电荷交换位置被带正电荷的钠离子占据。树脂优先结合带较强电荷的阳离子，钙和镁离子的电荷比钠离子强，当含有钙、镁离子的水经过树脂贮槽时，钙、镁离子与树脂小珠接触，从交换位置上取代钠离子。经过离子交换后，钙、镁离子就被吸附在软水机内的树脂上，流出的水就变软了。最后，所有树脂都吸附满钙、镁离子后，就不能再进行工作了，而需要再生处理。 软水处理设备树脂的再生是用氯化钠和水的稀溶液进行的。在再生过程中，首先停止软化水机的工作水流，从盐水槽引出的盐水与另
外的稀释水流混合，稀盐水溶液流经树脂，与附有钙、镁离子的树脂接触。尽管钙和镁离子带有的电比钠离子强，但浓盐溶液含有千百万个较弱电荷的钠离子，有取代数目较少的钙和镁离子的能力。这样，当钙、镁离子被取代交换后，树脂就再生了，便为下一次软化工作做好了准备。 全自动软水设备主要有三部分组成： 1、自动控制装置：根据用户需要，可配置时间控制、流量控制两种控制方式的全自动控制器，并可选配阿图祖、富莱克、润新等控制阀，也可选用液动、气动、电动多阀控制系统。 2、罐体部分：根据用户要求，交换罐、盐罐可采用玻璃钢、碳钢衬胶、不锈钢等材质， 配件部分：包括布水装置、吸盐装置、管路配件等。 工作程序 1.供水：未处理的水通过树脂层，发生交换反应，产生软水。 2.反洗：水从树脂层下部进入，松动树脂，去掉细碎杂物。 3.进盐再生：利用较高浓度的盐水(NaCl)流过树脂，将失效的树脂重新还原为钠型可用树脂。
软化水设备运行及吸盐原理介绍 软化水处理不难理解主要是降低水质硬度的处理过程，通过去除原水中的钙、镁离子，使水质变软，但是在软化水设备处理过程中，不能降低原水中的总含盐量。 沈阳软化水设备工作原理 软化水处理核心技术采用离子交换原理，去除原水中的钙、镁等结垢离子。当含有硬度离子的原水通过交换器内树脂层时，水中的钙、镁离子会被树脂所吸附，钠离子发生置换，树脂吸附了钙、镁离子而钠离子进入水中，这样从交换器内流出的水就是去掉了硬度的软化水。 由于水的硬度主要由钙、镁形成及表示，故一般采用阳离子交换树脂，将水中的Ca2+、Mg2+置换出来，随着树脂内Ca2+、Mg2+的增加，树脂去除Ca2+、Mg2+的效能逐渐降低。 沈阳软化水设备中当树脂吸收一定量的钙、镁离子后，就必须进行再生过程，就是用盐箱中的食盐水冲洗树脂层，把树脂上的硬度离子在置换出来，随再生废液排出罐外，树脂就又恢复了软化交换功能。 软化水设备吸盐工艺阐述 吸盐工艺就是将盐水注入树脂罐体的过程，传统装置是采用盐泵将盐水注入，而全自动的设备是采用专用的内置喷射器将盐水吸入。设备在实际工作过程中，盐水以较慢的速度流过树脂的再生效果比单纯用盐水浸泡树脂的效果好，所以去离子水装置都是采用盐水慢速流过树脂的方法再生，这个过程一般需要半个小时左右即可，实际时间受用盐量的影响。 软化水处理装置安装调试
1、再生盐罐及树脂的位置应该尽量安放在交换柱的附近，为了充分利用盐水溶液，应该尽可能地缩短吸盐塑料管的尺寸。 2、软水设备的位置选择应放置于牢固的水平地面上，距离排水沟的距离要短，绝对要禁止靠近酸性液体或气体的地方。

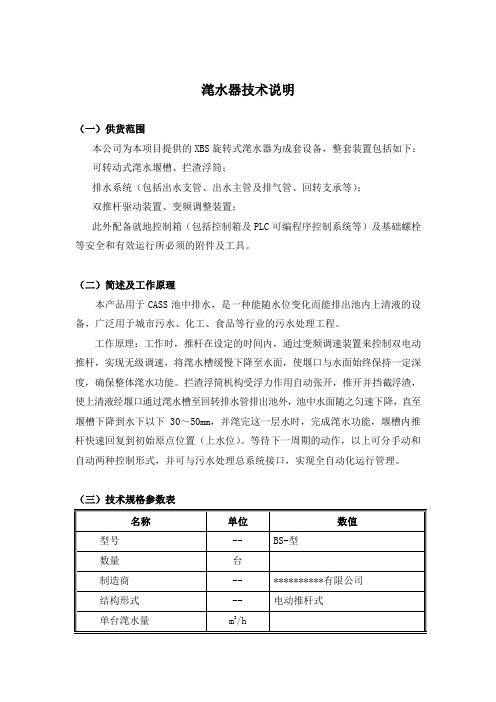

XBS-300型滗水器技术说明 （一）供货范围 本公司为本项目提供的XBS-300型旋转式滗水器为成套设备，整套装置包括如下： 可转动式滗水堰槽、拦渣浮筒； 排水系统（包括出水支管、出水主管及排气管、回转支承等）； 双推杆驱动装置、变频调整装置； 此外配备就地控制箱（包括控制箱及PLC可编程序控制系统等）及基础螺栓等安全和有效运行所必须的附件及工具。 （二）简述及工作原理 本产品用于CASS池中排水，是一种能随水位变化而能排出池内上清液的设备，广泛用于城市污水、化工、食品等行业的污水处理工程。 工作原理：工作时，推杆在设定的时间内，通过变频调速装置来控制双电动推杆，实现无级调速，将滗水槽缓慢下降至水面，使堰口与水面始终保持一定深度，确保整体滗水功能。拦渣浮筒机构受浮力作用自动张开，推开并挡截浮渣，使上清液经堰口通过滗水槽至回转排水管排出池外，池中水面随之匀速下降，直至堰槽下降到水下以下30～50mm，并滗完这一层水时，完成滗水功能，堰槽内推杆快速回复到初始原点位置（上水位）。等待下一周期的动作，以上可分手动和自动两种控制形式，并可与污水处理总系统接口，实现全自动化运行管理。 （三）技术规格参数表
（四）设备的可靠性及耐久性 该设备主要由拦渣浮筒、滗水堰槽、排水系统、驱动装置及电气控制系统等构成。 1．拦渣浮筒及滗水堰槽 它们采用不锈钢制成，滗水堰槽由δ3mm钢板折制而成，出水堰口长度为8m。为了不让水面的浮渣进入排水分管而影响此工艺的出水水质，我们设计了可自由转动的拦渣浮筒，将一根轴与滗水槽相连；在滗水时，拦渣浮筒绕轴随水位下降而自由旋转，以保证浮筒上平面始终与水面平行，并保证高出水平面一定值，与滗水堰槽整体构成一个密闭的水区；从而将浮渣全部挡在外边。密闭的水区为尚好的上清液，通过一个低于水平面30-50mm整体可调的滗水槽的出水平堰，流入安装在其上面的排水分管。 滗水堰槽的出水平堰做成可调，且是整体结构，主要为了得到均匀的出水水面，这样安装更容易保证水平度≤2mm，制造工艺简单，且方便了维修。 2．排水系统 排水系统主要包括排水分管、排水总管、通气管、回转轴座等；这一部分在水下工作，均由不锈钢材料制成，耐磨尼龙材料在有水的情况下磨擦系数很小，很耐用。 4根分布均匀的排水分管，从滗水堰槽引出，汇集于与其相应的排水总管上。由于排水总管很长，为了减小其挠度，适当地增加了转动尼龙支承，支承排水总管使其正常工作。排水总管由不锈钢无缝管制成，一端是封住的，并且引一轴出来，为了让其自由旋转，并加有尼龙衬套、轴承支座，并固定在混凝土墙壁上。另一端出水，和出水管连接处设计了回转轴座，端部同样加有尼龙衬套，并且通过两次密封，而不会因工艺为间歇进水在回转轴座内外，造成很大压力差的情况下相互漏水，排水分离进水时有时可能不是满流，就会有空气进入，我们在排水转管的顶部开了通气管，将气体排出和平衡排水转管内的压力。 3．驱动装置 驱动装置电机+减速器+联轴器+双推杆组成。电机安装在池子顶部的机架上，
软化水手动阀如何控制软化水系统应用流程 软化水处理设备由于试剂工作的需要，软化水设备的标准工作流程主要包括：做产水、反洗、吸盐(再生)、慢冲洗(置换)、快冲洗五个过程。不同软化水设备的所有工序非常接近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的(其中，全自动软化水设备会增加盐水重注过程)。 软化水手动阀控制软化水设备工艺流程 软化水设备树脂再生步骤：打开进盐阀，其余阀门关闭，启动原水泵，把盐箱中的盐水全部吸入软化器内，放置4小时以上。 洗盐：树脂再生后，必须将软化器内的盐冲洗干净方可使用，按手动阀冲洗方法(包括正冲洗和反冲洗)。 软化水设备水中的钙镁离子的存在是水温变化时形成水垢的主 要原因。目前在国内常用的软化水设备主要有手动式、国产组合式、国产多阀式、进口多路阀式几种，其中进口多路阀式软化水设备是目前市场上的主要产品，这种设备以进口的多路阀及控制器为核心，配用国产的树脂罐、盐箱、管道等材料构成全自动软化水设备。 由于水垢的沉积对人们的生活及生产均有很明显的影响，所以生产用水和生活用水均对硬度指标有一定的要求，特别是锅炉用水中若含有硬度盐类，会在锅炉受热面上生成水垢，从而降低锅炉热效率、增大燃料消耗，甚至因金属壁面局部过热而损伤部件、引起爆炸。因
此软化水设备对于低压锅炉要进行水的软化处理;对于中、高压锅炉要进行水的软化与脱盐处理。 离子交换法：采用特定的阳离子交换树脂，以钠离子将水中的钙镁离子置换出来，由于钠盐的溶解度很高，所以就避免了随温度的升高而造成水垢生成的情况。这种方法是目前最常用的标准方式。主要优点是：效果稳定准确，工艺成熟。 手动软化水设备吸盐操作参照反渗透预处理树脂再生操作方法，具体如下 当树脂吸附一定量的钙、镁离子之后，就必须进行再生。时间为每运行48小时左右(原水为市政自来水时)，须再生一次。再生过程就是用盐箱中的工业盐冲洗树脂层，把树脂上的钙、镁等硬度离子再置换出来，随再生废液排出罐外，树脂就又恢复了软化交换能力(软水器不可用加碘盐、加钙盐作再生剂、定期向盐箱加盐确保盐水饱和浓度)，再生时间推荐在晚上最好，设备停机后吸完盐，放置一晚上，第二天必须按反洗、正洗步骤清洗干净后，在启动主机。
浮筒滗水器安装操作使用说明 浮筒滗水器是一种自动化程度较高的水处理设备，用于序批式活性污泥处理法-SBR法处理城市污水在我国已获推广，其核心部分装备-滗水器在工艺中显得尤为重要。我公司在引进吸收了同行业先进技术的基础上，研制开发了多种适用的新型滗水器，分别适用于小、中、大型SBR、CASS池。 一、主要工艺流程如下： SBR、CASS池内进水、风机嚗气、污泥沉淀、滗水器滗水(1hr) 1、设备主体采用U型旋转支撑，各个部件均采用不锈钢制作，配合紧凑、运转平稳。 2、浮筒采用浮动设计，能根据池内水位不断变化而始终保持滗水层处水深度不变，达到滗 水的最佳效果。 3、设备主体采用无动力运行，整体设备运行时除排放口安装有电动阀门外，其余部件均不 采用任何动力。 4、设备运行时滗水速度均匀、水面平稳无波动、主体动力无噪音、滗水完毕能随着水位的 不断升高而不断上浮。 5、水下旋转部分采用机旋转械装置,能保证滗水器旋转部分长期运转而不老化断裂。 6、设备主体没有采用任何橡胶件制作，使用寿命长。 7、设备正常运行时能通过电动阀门对滗水范围在0至最大滗水深度之间作随意调整。 8、集水槽进水口装有自动挡泥钢球，在池内曝气时能有效的隔离污泥。 二、示意图：
三、工作原理 滗水器由集水堰槽、旋转浮筒、及旋转法兰等组成。浮筒带动集水堰槽及排水支管绕滗水 主管旋转，从而使滗水堰口上下弧形运动，达到滗出上清液的目的。 四、设备主要优点： 1、水下旋转部分采用机旋转械装置,。 2、设备主体没有采用任何橡胶件。 3、滗水完毕能依靠自身浮力上浮。 五、操作： 手动： 滗水时人工打开手动阀门，滗水器开始滗水,水位排到要求时，关闭出水阀门，滗水器停止出水。 自动： 滗水时打开电动阀门，滗水器开始滗水，水位排到要求时时，池内浮球液位计工作， 出水电动阀门自动关闭，滗水结束。（在此期间如果需要调节出水的流量，可以通过按装一个手动阀门来实现）。 六、滗水器安装说明 安装部骤： (1) 根据图纸尺寸量池内各部位的预埋件尺寸看是否一致。 (2) 核准预埋件尺寸后,首先将与滗水器对接的法兰跟预埋管道焊接好,焊接时保证法兰上 口两螺丝孔水平,保证法兰两侧到墙距离一致。 (3) 用角铁或方管做一个支架（高度根据池底到预埋出水管之间的距离来定，一般比预埋 出水管中心低）。
发动机喷油器工作原理及组成 1—1 80喷油器有何功用?分哪几种类型?由哪些部件组成? (1)功用电控燃油喷射系统的执行元件是喷油器。喷油器的功用是根据ECU的指令，控制燃油喷射量。吸粪车电控燃油喷射系统全部采用电磁式喷油器，单点喷射系统的喷油器安装在节气门体空气人口处，多点喷射系统的喷油器安装在各缸进气歧管或汽缸盖上的各缸进气道处。 (2)喷油器的分类 ①按喷油口的结构不同，喷油器可分为孔式和轴针式两种，如图1—93所示。 ②按其线圈的电阻值不同，可分为高阻(电阻值为13～16欧姆)喷油器和低阻(电阻值为2～3欧姆)喷油器两种类型。 (3)组成高压清洗车喷油器主要由滤网、线束连接器、电磁线圈、回位弹簧、衔铁和针阀等组成，针阀与衔铁制成一体。轴针式喷油器的针阀下部有轴针伸入喷口。 1—1 81 喷油器的工作原理如何? 喷油器不喷油时，回位弹簧通过衔铁使针阀紧压在阀座上，防止滴油。当电磁线圈通电时，产生电磁吸力，将衔铁吸起并带动针阀离开阀座，同时回位弹簧被压缩，燃油经过针阀并由轴针与喷口的环隙或喷孔中喷出：当电磁线圈断电时，电磁吸力消失，回位弹簧迅速使针阀关闭，喷油器停止喷油。在喷油器的结构和喷油压力一定时，喷油器的喷油量取决于针阀的开启时间，即电磁线圈的通电时间。回位弹簧弹力对针阀密封性和喷油器断油的干脆程度会产生影响。 1—1 82喷油器的驱动方式有哪几种? 喷油器的驱动方式可分为电流驱动和电压驱动两种，如图1-94所示。电流驱动方式只适用于低阻值喷油器，电压驱动方式对高阻值喷油器和低阻值喷油器均可使用。 (1)电流驱动方式在采用电流驱动方式的喷油器控制电路中，不需附加电阻器，低阻值喷油器直接与蓄电池连接，通过https://www.doczj.com/doc/206255487.html,ECU中的晶体管对流过喷油器线圈的电流进行控制。 喷油器电流驱动方式电路如图1—95所示，蓄电池通过点火开关和主继电器(或熔体)直接给喷油器和ECU供电，https://www.doczj.com/doc/206255487.html,ECU控制喷油器和主继电器线圈的搭铁回路。 (2)电压驱动方式低阻喷油器采用电压驱动方式时，必须加入附加电阻器。因为低阻喷油器线圈的匝数较少，加入附加电阻器，可减小工作时流过线圈的电流，以防止线圈发热而损坏。 ▲1—1 83喷油器检修内容有哪些? (1)简单检查方法在发动机工作时，用手触试或用听诊器检查喷油器针阀开闭时的振动或声响，如果感觉无振动或听不到声响，说明喷油器或其电路有故障。 (2)喷油器电阻检查拆开喷油器线束连接器，用万用表测量喷油器两端子之间的电阻，低阻值喷油器应为2～3欧姆，高阻值喷油器应为13～16欧姆，否则应更换该喷油器。 (3)喷油器滴漏检查喷油器滴漏可在专用设备上进行检查，也可将喷油器和输油总管拆下，再与燃油系统连接好，用专用导线将诊断座上的燃油泵测试端子跨接到12V电源上，然后打开点火开关，或直接用蓄电池给燃油泵通电，燃油泵工作后，观察喷油器有无滴漏现象。若检查时，在1min内喷油器滴油超过1滴，应更换该喷油器。 (4)喷油器的喷油量检查喷油器的喷油量可在专用设备上进行检查，也可按滴漏检查做好准备工作。燃油泵工作后，用蓄电池和导线直接给喷油器通电，并用量杯检查喷油器的喷油量。每个喷油器应重复检查2～3次，各缸喷油器的喷油量和均匀度应符合规定，否则
先进的绿色环保水处理设备 螺杆旋转式滗水器 操作使用说明书 多元环球水务集团 DUOYUAN GLOBAL WATER
目录 一、产品概述 (3) 二、工作原理和过程 (3) 三、型号说明 (3) 四、技术参数 (4) 五、产品结构 (5) 六、产品外形及安装尺寸 (5) 七、设备安装 (10) 1、运输与卸货 (10) 2、安装说明 (10) 八、检查 (16) 九、维护和保养 (16) 十、减速机 (17) 十一、升降机 (17) 十二、电控系统说明 (18) 1、范围 (18) 2、主要元器件 (18) 3、端子 (18) 4、连接线 (18) 5、标牌 (18) 6、就地控制柜（箱）控制要求 (18) 7、就地控制柜（箱）结构要求 (19) 8、安装、试验和试运转 (19) 十三、注意事项 (20)
一、产品概述 MHW-Ⅲ-BLX螺杆旋转式滗水器是循环式活性污泥法水处理工艺的关键设备。用于撇除序批池中经沉淀后的上清液。 滗水器由驱动机构、机架(小型滗水器时，如需要也可以两台滗水器合用)、升降机构、四连杆机构、浮筒及挡渣装置、出水堰及泻水管、出水主轴(含水下卡板轴承、出水旋转套)、电气控制系统等组成。 二、工作原理和过程 在曝气和沉淀阶段，滗水器位于最高水位之上(初始位置)。撇水阶段开始时，驱动机构带动升降机构的丝杠向下作直线运动，从而使铰链四连杆机构开始摆动，出水堰绕主轴中心进行转动，快速接近水面。这时浮筒首先进入水面由于浮力的作用又从水面浮起同时推开位于出水堰周围的浮渣，加之浮筒两侧的挡渣板的作用，形成了一个无浮渣的出水区域，浮筒漂浮于水面可自动调节与堰口之间的距离。当出水堰到达水面后，上清液从浮筒下面缓缓进入堰口，排水开始。同时到达水位的浮球发出信号，变频器便自动调速使下降速度转换到给定速度，水流平稳，呈层流状态进入堰口，出水量保持不变，不会扰动上清液。当出水堰到达所设定的最低水位时，限位开关动作，滗水器自动快速返回初始位置。 全过程可由中央控制室远程控制(随机电柜带有无源接点)。也可由现场控制箱进行现场手动或自动操作。 三、型号说明 MHW-Ⅲ-BLX螺杆旋转式滗水器具体型号如下所示： MHW –Ⅲ– BLX □ 出水量（单位：×102m3/h） 螺杆旋转式滗水器 污水处理设备产品代号 多元水环保产品标识 标记示例：MHW-Ⅲ-BLX08 表示多元水环保Ⅲ类螺杆旋转式滗水器出水量800 m3/h。
水流量传感器工作原理及特点 水流量传感器主要由涡轮开关壳、磁性转子、制动环组成。可用于测量进水流量。 水流量传感器工作原理 当水流量传感器使用水流开关方式时，其性能优于机械式压差盘结构，且尺寸明显缩校当水流通过涡轮开关壳，推动磁性转子旋转，不同磁极靠近时水流量传感器导通，离开时水流量传感器断开。由此，可测量出转子转速。根据实测的水流量、转子转速和输出信号(电压)的曲线，便可确定出热水器的启动水压，以及启动水压相对应的启动水流量与转子的启动转速。由控制电路，便可实现当转子转速大于启动转速时热水器启动工作;在转速小于启动转速时，热水器停止工作。这样热水器启动水压一般设定在0.01MPa，启动水流量为 3~5L/min(需满足热水器标准对最高温升的限制)。另外，由于水在永磁材料磁场切割下，变成磁化水，水中的含氧量增加，使人洗浴后感觉清爽。制动环的作用是停水时，制止高速旋转的磁性转子转动，终止脉冲信号输出。水流量传感器的控制器接收不到脉冲信号，立即控制燃气比例阀关阀，切断气源，防止干烧。 水流量传感器在工业生产中的优势分析 1.在需要更为准确水控体系中，水流量传感器用起来会更有用更直观。以脉冲信号输出的水流量传感器为例：在IC水表和流量操控需要更高的水电加热环境中，水流量传感器有更强的优势。由于PLC 操控的便利性。
2.水流量传感器的线形输出信号能够直接地接入PLC乃至进得修正和抵偿。 3.水流量传感器可进行定量操控和开关电气，因而在一些相对需要更高的水控体系。 4.水流量传感器的运用逐渐代替了水流开关。具有了水流开关的感应功用的一同还满意https://www.doczj.com/doc/206255487.html,了水流量计量的需要。 水流量传感器从根本上解决了压差式水气联动阀启动水压高以 及翻板式水阀易误动作出现干烧等缺点。它具有反映灵敏、寿命长、动作迅速、安全可靠、连接方便利启动流量超低(1.5L/min)等优点，深受广大用户喜爱。但水流量传感器在日常生产中要注意：避开有较强轰动和摇晃的环境；为了防止颗粒、杂物进入水流量传感器，在传感器的入水口有必要装置过滤网。
软化水设备的作业原理 全主动钠离子沟通器选用离子沟通原理，去除水中的钙、镁等结 垢离子。当含有硬度离子的原水经过沟通器内树脂层时，水中的钙、 镁离子便与树脂吸附的钠离子发生置换，树脂吸附了钙、镁离子而 钠离子进入水中，这样从沟通器内流出的水便是去掉了硬度的软化 水。 因为水的硬度首要由钙、镁构成及表明，故一般选用阳离子沟通 树脂( 软水器) ，将水中的Ca2+离子交流图、Mg2+(构成水垢的首要成份) 置换出来，跟着树脂内Ca2+、Mg2+的添加，树脂去除Ca2+、Mg2+ 的效能逐步下降。 当树脂吸收必定量的钙镁离子之后，就有必要进行再生，再生进程便是用盐箱中的食盐水冲刷树脂层，把树脂上的硬度离子在置换出 来，随再生废液排出罐外，树脂就又恢复了软化沟通功用。 因为水的硬度首要由钙、镁构成及表明因为水的硬度首要由钙、 镁构成及表明钠离子交流软化处理的原理是将原水经过钠型阳离子 交换树脂，使水中的硬度成分Ca2+、Mg2+与树脂中的Na+相交换，从而吸附水中的Ca2+、Mg2+，使水得到软化。如以RNa代表钠型树脂，其交流进程如下：软化水设备单阀单罐 2RNa + Ca2+ = R2Ca + 2Na+
2RNa + Mg2+ = R2Mg + 2Na+ 即水通过钠离子交换器后，水中的Ca+、Mg+被置换成Na+。 一般操控阀的作业流程为：作业、反洗、吸盐、慢洗、盐箱补水、正洗。 作业流程及要求 1) 工作流程 工作(有时叫做产水，下同) 、反洗、吸盐( 再生) 、慢冲洗( 置换) 、快冲刷五个进程。不同软化水设备的一切工序十分接近，仅仅因为 实践工艺的不同或操控的需求，或许会有一些附加的流程。任何故钠 离子交流为根底的软化水设备都是在这五个流程的根底上开展来的 ( 其中，全自动软化水设备会增加盐水重注过程) 。 软化水设备作业流程示意图反洗：作业一段时刻后的设备，会在树脂上部阻拦许多由原水带来的污物，把这些污物除掉后，离子交 换树脂才干完全曝露出来，再生的作用才干得到保证。反洗进程便是 水从树脂的底部洗入，从顶部流出，这样能够把顶部阻拦下来的污物 冲走。这个进程一般需求 5-15 分钟左右。 吸盐( 再生) ：即将盐水注入树脂罐体的过程，传统设备是采用盐 泵将盐水注入，全主动的设备是选用专用的内置喷射器将盐水吸入 ( 只要进水有一定的压力即可) 。在实际工作过程中，盐水以较慢的
