各种塑料特性、成型工艺、用途
PA12 聚酰胺12或尼龙12
化学和物理特性
PA12是从丁二烯线性，半结晶-结晶热塑性材料。它的特性和PA11相似，但晶体结构不同。
PA12是很好的电气绝缘体并且和其它聚酰胺一样不会因潮湿影响绝缘性能。它有很好的抗冲击性机化学稳定性。PA12有许多在塑化特性和增强特性方面的改良品种。和PA6及PA66相比，这些材料有较低的熔点和密度，具有非常高的回潮率。PA12对强氧化性酸无抵抗能力。
PA12的粘性主要取决于湿度、温度和储藏时间。它的流动性很好。收缩率在0.5%到2%之间，
这主要取决于材料品种、壁厚及其它工艺条件。
注塑模工艺条件
干燥处理：加工之前应保证湿度在0.1%以下。如果材料是暴露在空气中储存，建议要在85C热空气中干燥4~5小时。如果材料是在密闭容器中储存，那幺经过3小时温度平衡即可直接使用。
熔化温度：240~300C；对于普通特性材料不要超过310C，对于有阻燃特性材料不要超过270C。
模具温度：对于未增强型材料为30~40C，对于薄壁或大面积组件为80~90C，对于增强型材料为90~100C。增加温度将增加材料的结晶度。精确地控制模具温度对PA12来说是很重要的。
注射压力：最大可到1000bar（建议使用低保压压力和高熔化温度）。
注射速度：高速（对于有玻璃添加剂的材料更好些）。
流道和浇口:对于未加添加剂的材料，由于材料粘性较低，流道直径应在30mm左右。对于增强型材料要求5~8mm的大流道直径。流道形状应当全部为圆形。注入口应尽可能的短。可以使用多种形式的浇口。大型塑件不要使用小浇口，这是为了避免对塑件过高的压力或过大的收缩率。浇口厚度最好和塑件厚度相等。如果使用潜入式浇口，建议最小的直径为0.8mm。
热流道模具很有效，但是要求温度控制很精确以防止材料在喷嘴处渗漏或凝固。如果用热流道，浇口尺寸应当比冷流道要小一些。
典型用途
水量表和其它商业设备，电缆套，机械凸轮，滑动机构以及轴承等。
ABS 丙烯腈-丁二烯-苯乙烯共聚物
化学和物理特性
ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。ABS的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。
注塑模工艺条件
干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件为80~90C下最少干燥2小时。材料温度应保证小于0.1%。熔化温度：210~280C；建议温度：245C。模具温度：25…70C。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。注射压力：500~1000bar。注射速度：中高速度。
典型用途
汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
PA6 聚酰胺6或尼龙6
化学和物理特性
PA6的化学物理特性和PA66很相似，然而，它的熔点较低，而且工艺温度范围很宽。它的抗冲击性和抗溶解性比PA66要好,但吸湿性也更强。因为塑件的许多品质特性都要受到吸湿性的影响，因此使用PA6设计产品时要充分考虑到这一点。为了提高PA6的机械特性，经常加入各种各样的改性剂。玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。
对于没有添加剂的产品，PA6的收缩率在1%到1.5%之间。加入玻璃纤维添加剂可以使收缩率降低到0.3%（但和流程相垂直的方向还要稍高一些）。成型组装的收缩率主要受材料结晶度和吸湿性影响。实际的收缩率还和塑件设计、壁厚及其它工艺参数成函数关系。
对于没有添加剂的产品，PA6的收缩率在1%到1.5%之间。加入玻璃纤维添加剂可以使收缩率降低到0.3%（但和流程相垂直的方向还要稍高一些）。成型组装的收缩率主要受材料结晶度和吸湿性影响。实际的收缩率还和塑件设计、壁厚及其它工艺参数成函数关系。
注塑模工艺条件
干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。如果材料是用防水材料包装供应的，则容器应保持密闭。如果湿度大于0.2%，建议在80C以上的热空气中干燥16小时。如果材料已经在空气中暴露超过8小时，建议进行105C，8小时以上的真空烘干。
熔化温度：230~280C，对于增强品种为250~280C。
模具温度：80~90C。模具温度很显着地影响结晶度，而结晶度又影响着塑件的机械特性。对于结构部件来说结晶度很重要，因此建议模具温度为80~90C。对于薄壁的，流程较长的塑件也建议施用较高的模具温度。增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。如果壁厚大于3mm，建议使用20~40C 的低温模具。对于玻璃增强材料模具温度应大于80C。
注射压力：一般在750~1250bar之间（取决于材料和产品设计）。
注射速度：高速（对增强型材料要稍微降低）。
流道和浇口:由于PA6的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的最小直径应当是0.75mm。
典型用途
由于有很好的机械强度和刚度被广泛用于结构部件。由于有很好的耐磨损特性，还用于制造轴承。
PA66 聚酰胺66或尼龙66
化学和物理特性
PA66在聚酰胺材料中有较高的熔点。它是一种半晶体-晶体材料。PA66在较高温度也能保持较强的强度和刚度。PA66在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。在产品设计时，一定要考虑吸湿性对几何稳定性的影响。
为了提高PA66的机械特性，经常加入各种各样的改性剂。玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。
PA66的粘性较低，因此流动性很好（但不如PA6）。这个性质可以用来加工很薄的组件。
它的粘度对温度变化很敏感。PA66的收缩率在1%~2%之间，加入玻璃纤维添加剂可以将收缩率降低到0.2%~1% 。收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。
PA66对许多溶剂具有抗溶性，但对酸和其它一些氯化剂的抵抗力较弱。
注塑模工艺条件
干燥处理：如果加工前材料是密封的，那幺就没有必要干燥。然而，如果储存容器被打开，那幺建议在85C 的热空气中干燥处理。如果湿度大于0.2%，还需要进行105C，12小时的真空干燥。
熔化温度：260~290C。对玻璃添加剂的产品为275~280C。熔化温度应避免高于300C。
模具温度：建议80C。模具温度将影响结晶度，而结晶度将影响产品的物理特性。对于薄壁塑件，如果使用低于40C的模具温度，则塑件的结晶度将随着时间而变化，为了保持塑件的几何稳定性，需要进行退火处理。
注射压力：通常在750~1250bar，取决于材料和产品设计。
注射速度：高速（对于增强型材料应稍低一些）。
流道和浇口:由于PA66的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的最小直径
应当是0.75mm。
典型用途
PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。
PBT 聚对苯二甲酸丁二醇酯
化学和物理特性
PBT是最坚韧的工程热塑材料之一，它是半结晶材料，有非常好的化学稳定性、机械强度、电绝缘特性和热稳定性。这些材料在很广的环境条件下都有很好的稳定性。PBT吸湿特性很弱。
非增强型PBT的张力强度为50MPa，玻璃添加剂型的PBT张力强度为170MPa。玻璃添加剂过多将导致材料变脆。PBT的；结晶很迅速，这将导致因冷却不均匀而造成弯曲变形。对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。一般材料收缩率在1.5%~2.8%之间。含30%玻璃添加剂的材料收缩0.3%~1.6%之间。熔点（225%C）和高温变形温度都比PET 材料要低。维卡软化温度大约为170C。玻璃化转换温度（glass trasitio temperature）在22C到43C之间。由于PBT的结晶速度很高，因此它的粘性很低，塑件加工的周期时间一般也较低。
注塑模工艺条件
干燥处理：这种材料在高温下很容易水解，因此加工前的干燥处理是很重要的。建议在空气中的干燥条件为120C,6~8小时，或者150C，2~4小时。湿度必须小于0.03%。如果用吸湿干燥器干燥，建议条件为150C，2.5?
熔化温度：225~275C，建议温度：250C 。
模具温度：对于未增强型的材料为40~60C。要很好地设计模具的冷却腔道以减小塑件的弯曲。热量的散失一定要快而均匀。建议模具冷却腔道的直径为12mm。
注射压力：中等（最大到1500bar）。
注射速度：应使用尽可能快的注射速度（因为PBT的凝固很快）。
流道和浇口:
建议使用圆形流道以增加压力的传递（经验公式：流道直径=塑件厚度+1.5mm）。可以使用各种型式的浇口。也可以使用热流道，但要注意防止材料的渗漏和降解。浇口直径应该在0.8~1.0*t之间，这里t是塑件厚度。如果是潜入式浇口，建议最小直径为0.75mm。
典型用途
家用器具（食品加工刀片、真空吸尘器组件、电风扇、头发干燥机壳体、咖啡器皿等），电器组件（开关、电机壳、保险丝盒、计算机键盘按键等），汽车工业（散热器格窗、车身嵌板、车轮盖、门窗部件等）。
PC 聚碳酸酯
化学和物理特性
PC是一种非晶体工程材料，具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。PC的缺口伊估德冲击强度（otched Izod impact stregth）非常高，并且收缩率很低，一般为0.1%~0.2%。
PC有很好的机械特性，但流动特性较差，因此这种材料的注塑过程较困难。在选用何种品质的PC材料时，要以产品的最终期望为基准。如果塑件要求有较高的抗冲击性，那幺就使用低流动率的PC材料；反之，可以使用高流动率的PC材料，这样可以优化注塑过程。
注塑模工艺条件
干燥处理：PC材料具有吸湿性，加工前的干燥很重要。建议干燥条件为100C到200C，3~4小时。加工前
的湿度必须小于0.02%。
熔化温度：260~340C。
模具温度：70~120C。
注射压力：尽可能地使用高注射压力。
注射速度：对于较小的浇口使用低速注射，对其它类型的浇口使用高速注射。
典型用途
电气和商业设备（计算机组件、连接器等），器具（食品加工机、电冰箱抽屉等），交通运输行业（车辆的前后灯、仪表板等）。
PE-HD 高密度聚乙烯
化学和物理特性
PE-HD的高结晶度导致了它的高密度，抗张力强度，高温扭曲温度，粘性以及化学稳定性。
PE-HD比PE-LD有更强的抗渗透性。PE-HD的抗冲击强度较低。PH-HD的特性主要由密度和
分子量分布所控制。适用于注塑模的PE-HD分子量分布很窄。对于密度为0.91~ 0.925g/cm3，我们称之为第一类型PE-HD；对于密度为0.926~ 0.94g/cm3，称之为第二类型PE-HD；对于密度为0.94~ 0.965g/cm3，称之为第三类型PE-HD。
该材料的流动特性很好，MFR为0.1到28之间。分子量越高，PH-LD的流动特性越差，但是有更好的抗冲击强度。
PE-LD是半结晶材料，成型后收缩率较高，在1.5%到4%之间。
PE-HD很容易发生环境应力开裂现象。可以通过使用很低流动特性的材料以减小内部应力，
从而减轻开裂现象。PE-HD当温度高于60C时很容易在烃类溶剂中溶解，但其抗溶解性比PE-LD还要好一些。
注塑模工艺条件
干燥：如果存储恰当则无须干燥。
熔化温度：220~260C。对于分子较大的材料，建议熔化温度范围在200~250C之间。
模具温度：50~95C。6mm以下壁厚的塑件应使用较高的模具温度，6mm以上壁厚的
塑件使用较低的模具温度。塑件冷却温度应当均匀以减小收缩率的差异。对于最优
的加工周期时间，冷却腔道直径应不小于8mm，并且距模具表面的距离应在1.3d之内
（这里“d”是冷却腔道的直径）。
注射压力：700~1050bar。
注射速度：建议使用高速注射。
流道和浇口:
流道直径在4到7.5mm之间，流道长度应尽可能短。可以使用各种类型的浇口，浇口
长度不要超过0.75mm。特别适用于使用热流道模具。
典型用途
电冰箱容器、存储容器、家用厨具、密封盖等。
PMMA 聚甲基丙烯酸甲酯
化学和物理特性
PMMA俗称“有机玻璃”，具有优良的光学特性及耐气侯变化特性。白光的穿透性高达92%。PMMA制品具有很低的双折射，特别适合制作影碟等。
PMMA具有室温蠕变特性。随着负荷加大、时间增长，可导致应力开裂现象。PMMA具有较好的抗冲击特性。
注塑模工艺条件
干燥处理：PMMA具有吸湿性因此加工前的干燥处理是必须的。建议干燥条件为90C、2~4小时。
熔化温度：240~270C。
模具温度：35~70C。
注射速度：中等
典型用途
汽车工业（信号灯设备、仪表盘等），医药行业（储血容器等），工业应用（影碟、灯光散射器)，日用消费品（饮料杯、文具等）。
POM 聚甲醛
化学和物理特性
POM是一种坚韧有弹性的材料，即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击
特性。POM既有均聚物材料也有共聚物材料。均聚物材料具有很好的延展强度、抗疲劳强度，但不易于加工。共聚物材料有很好的热稳定性、化学稳定性并且易于加工。无论均聚物材料还是共聚物材料，都是结晶性材料并且不易吸收水分。
POM的高结晶程度导致它有相当高的收缩率，可高达到2%~3.5%。对于各种不同的增强型材料有不同的收缩率。
注塑模工艺条件
干燥处理：如果材料储存在干燥环境中，通常不需要干燥处理。
熔化温度：均聚物材料为190~230C；共聚物材料为190~210C。
模具温度：80~105C。为了减小成型后收缩率可选用高一些的模具温度。
注射压力：700~1200bar
注射速度：中等或偏高的注射速度。
流道和浇口:
可以使用任何类型的浇口。如果使用隧道形浇口，则最好使用较短的类型。对于均聚物材料
建议使用热注嘴流道。对于共聚物材料既可使用内部的热流道也可使用外部热流道。
典型用途
POM具有很低的摩擦系数和很好的几何稳定性，特别适合于制作齿轮和轴承。由于它还具有
耐高温特性，因此还用于管道器件（管道阀门、泵壳体），草坪设备等。

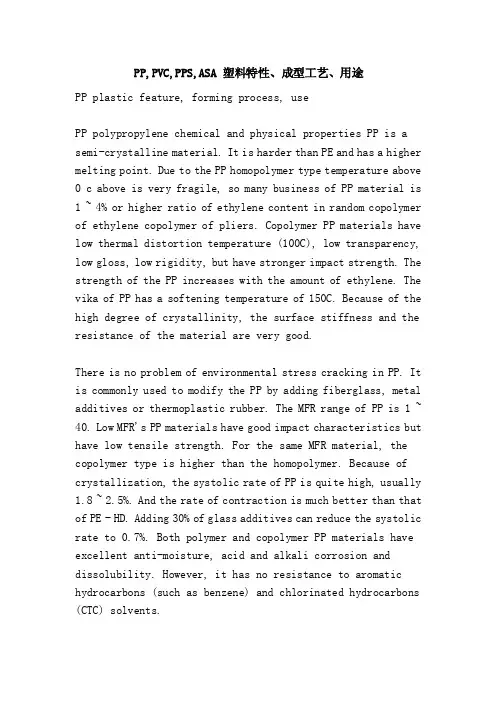

PP 聚丙烯
化学和物理特性
PP是一种半结晶性材料。它比PE要更坚硬并且有更高的熔点。
由于均聚物型的PP温度高于0C以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。共聚物型的PP材料有较低的热扭曲温度（100C）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。PP的强度随着乙烯含量的增加而增大。
PP的维卡软化温度为150C。由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。
PP不存在环境应力开裂问题。通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。PP的流动率MFR范围在1~40。低MFR的PP材料抗冲击特性较好但延展强度较低。对于相同MFR的材料，共聚物型的强度比均聚物型的要高。
由于结晶，PP的收缩率相当高，一般为1.8~2.5%。并且收缩率的方向均匀性比PE-HD等材料要好得多。加入30%的玻璃添加剂可以使收缩率降到0.7%。
均聚物型和共聚物型的PP材料都具有优良的抗吸湿性、抗酸碱腐蚀性、抗溶解性。然而，它对芳香烃（如苯）溶剂、氯化烃（四氯化碳）溶剂等没有抵抗力。PP也不象PE那样在高温下仍具有抗氧化性。
注塑模工艺条件
干燥处理：如果储存适当则不需要干燥处理。
熔化温度：220~275C，注意不要超过275C。
模具温度：40~80C，建议使用50C。结晶程度主要由模具温度决定。
注射压力：可大到1800bar。
注射速度：通常，使用高速注塑可以使内部压力减小到最小。如果制品表面出现了缺陷，
那幺应使用较高温度下的低速注塑。
流道和浇口:
对于冷流道，典型的流道直径范围是4~7mm。建议使用通体为圆形的注入口和流道。所有
类型的浇口都可以使用。典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm的浇口。
对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。
PP材料完全可以使用热流道系统。
典型用途
汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。
PS 聚苯乙烯
化学和物理特性
大多数商业用的PS都是透明的、非晶体材料。PS具有非常好的几何稳定性、热稳定性、光学透过特性、电绝缘特性以及很微小的吸湿倾向。它能够抵抗水、稀释的无机酸，但能够被强氧化酸如浓硫酸所腐蚀，并且能够在一些有机溶剂中膨胀变形。
典型的收缩率在0.4~0.7%之间。
注塑模工艺条件
干燥处理：除非储存不当，通常不需要干燥处理。如果需要干燥，建议干燥条件为80C、2~3小时。
熔化温度：180~280C。对于阻燃型材料其上限为250C。
模具温度：40~50C。
注射压力：200~600bar。
注射速度：建议使用快速的注射速度。
流道和浇口:
可以使用所有常规类型的浇口。
典型用途
产品包装，家庭用品（餐具、托盘等），电气（透明容器、光源散射器、绝缘薄膜等）。
PVC （聚氯乙烯）
化学和物理特性
刚性PVC是使用最广泛的塑料材料之一。PVC材料是一种非结晶性材料。
PVC材料在实际使用中经常加入稳定剂、润滑剂、辅助加工剂、色料、抗冲击剂及其它添加剂。
PVC材料具有不易燃性、高强度、耐气侯变化性以及优良的几何稳定性。
PVC对氧化剂、还原剂和强酸都有很强的抵抗力。然而它能够被浓氧化酸如浓硫酸、浓硝酸所腐蚀并且也不适用与芳香烃、氯化烃接触的场合。
PVC在加工时熔化温度是一个非常重要的工艺参数，如果此参数不当将导致材料分解的问题。
PVC的流动特性相当差，其工艺范围很窄。特别是大分子量的PVC材料更难于加工（这种材料通常要加入润滑剂改善流动特性），因此通常使用的都是小分子量的PVC材料。
PVC的收缩率相当低，一般为0.2~0.6%。
注塑模工艺条件
干燥处理：通常不需要干燥处理。
熔化温度：185~205C
模具温度：20~50C
注射压力：可大到1500bar
保压压力：可大到1000bar
注射速度：为避免材料降解，一般要用相当地的注射速度。
流道和浇口:
所有常规的浇口都可以使用。如果加工较小的部件，最好使用针尖型浇口或潜入式浇口；
对于较厚的部件，最好使用扇形浇口。针尖型浇口或潜入式浇口的最小直径应为1mm；扇形
浇口的厚度不能小于1mm。
典型用途
供水管道，家用管道，房屋墙板，商用机器壳体，电子产品包装，医疗器械，食品包装等。
PPE 聚丙乙烯
化学和物理特性
通常，商业上提供的PPE或PPO材料一般都混入了其它热塑型材料例如PS、PA等。这些混合材料
一般仍称之为PPE或PPO。
混合型的PPE或PPO比纯净的材料有好得多的加工特性。特性的变化依赖于混合物如PPO和PS的
比率。混入了PA 66的混合材料在高温下具有更强的化学稳定性。这种材料的吸湿性很小，其
制品具有优良的几何稳定性。
混入了PS的材料是非结晶性的，而混入了PA的材料是结晶性的。加入玻璃纤维添加剂可以使
收缩率减小到0.2%。这种材料还具有优良的电绝缘特性和很低的热膨胀系数。其黏性取决于
材料中混合物的比率，PPO的比率增大将导致黏性增加。
注塑模工艺条件
干燥处理：建议在加工前进行2~4小时、100C的干燥处理。
熔化温度：240~320C。
模具温度：60~105C。
注射压力：600~1500bar。
流道和浇口:
可以使用所有类型的浇口。特别适合于使用柄形浇口和扇形浇口。
典型用途
家庭用品（洗碗机、洗衣机等），电气设备如控制器壳体、光纤联接器等。
PSU 聚枫
其机械性能，耐热，耐氧化，耐介电性能，热稳定性优于PC，但其加工性，对断口很敏感，耐气候性，耐光及紫外线及有机溶剂的性能欠佳，与PC同样不能在沸水中长期使用。用F-4填充后可作摩擦零件。表面可电镀。
应用：高温下工作的耐磨受力传动零件，齿轮，微波炉的内配件，相机壳，医疗器械，汽车零件，投影机。
其它：收缩率 0.5-0.7% 各向相同
合适壁厚：2.5-4.0mm 透明琥珀色
PBT 对苯二甲酸乙丁二酸酯
具优良的抗冲击性能，摩擦系数低而耐磨，磨损仅为POM的1/4尺寸稳定性好，吸湿性小，冷却时间短，耐一般溶剂，会水解。
应用：要求润滑性及耐腐蚀的一些部件。齿轮，轴承，螺旋桨，泵壳等
其它：收缩率 1.7-2.3% 48小时后仍有0.05%的收缩
合适壁厚：1.5-4mm
NORYL
硬而韧，强度较PA,POM,PC为高，蠕变比三种小，机械强度随温度上升仅轻微下降，可在-95--+110度的环境下工作，吸水性小，在沸水中仍保持尺寸稳定，绝缘性好，耐化学腐蚀，但堆紫外线敏感。
应用：高频电子零件，绝缘材料，医疗用具，高温餐具，齿轮，塑料螺钉，复印机壳及零件。
其它：收缩率 0.5-0.7%
合适壁厚：2-3.5mm
氟塑料PVF
为含氟塑料的总称，
聚四氟乙烯PTFE F-4 塑料王
有优异的耐高低温性能，能在-195--+200度范围内连续工作200小时以上。耐化学腐蚀为所有塑料中最好，与强酸，强碱，强氧化剂均不发生反应，摩擦系数很低，仅0.04，是极好的自润滑材料。缺点是机械性能较差，刚性差，有冷流动性，热导率低，热膨胀大，耐磨性不高（可加入填充剂适当改善）需采取预压烧结的方法，成型加工费用高。
应用：要求耐化学腐蚀的容器或密封件。
填充聚四氟乙烯PTFE
用玻璃纤维粉末.二硫化钼.石墨.氧化镐.硫化钨.青铜粉.铅粉等填充的聚四氟乙烯，在承载能力.刚性等方面都有一定的提高，
应用：高温或腐蚀性介质中工作的摩擦零件如活塞环等。
氟塑料PVF
聚三氟碌乙烯PCTFE F-3
耐热性，电性能和化学稳定性仅次于F-4，机械强度，抗蠕变性，硬度都强于F-4
应用：耐腐蚀的设备与零件，可作金属的防腐涂层。
聚全氟乙丙烯FEP F-46
力学.电性能.和化学稳定性基本同于F-4，冲击韧性极高，能在-85--+205度范围长期工作。
应用同F-4，可注射成型。
机械
受应力的形式和大小，负荷的形式和时间，抗疲劳要求，允许的变形，超负荷和意外受力情况，抗冲击要求等。
热
正常的工作温度，最高和最低的工作温度。
环境
接触溶剂和各种蒸汽的情况，与酸碱等化学反应，吸水情况，受紫外线和环境氧化影响，受砂，雨水侵蚀，受霉菌，微生物影响等情况。
毒性
阻燃性，色粉，添加剂或分解过程中的毒性。
外观
透明度，表面光度，色泽的一致和持久性。
尺寸
允许误差和尺寸稳定，重量因素。
生产
加工工艺的选择，装配方法，修剪和二次加工，质量控制和监督。
经济
材料成本，模具成本，加工机械成本，辅助设备成本，操作成本，机械维修成本等
法规
安全规定(阻燃，食品，医药)
工业规定(汽车工业，电子工业等)
4-2塑料的选用
一般结构零件
要求：强度和耐热性无特殊要求，一般用来代替钢材或其它材料，批量大，需较高的生产率。成本低，有时对外观有一定的要求。
应用：电子零件，电器(机)外壳，文具，日用品，玩具，仪表，紧固件。
材料：低压聚乙烯(HDPE)，聚碌乙烯(PYC)，改性聚苯乙烯(20A，204)，ABS，聚丙烯(PP)。
透明结构件
要求：同上，另具良好的透明度。
应用：灯罩，仪表镜片，玩具，光学镜片。
材料：亚加力(有机玻璃PMMA)，改性聚苯乙烯(204,203A)，聚碳酸酯(PC)，GP,SAN,ABS,聚枫(PTFE,F-4)。
塑料的选用
耐磨受力传动零件
要求：较高的强度，钢性，韧性，耐磨性，耐疲劳性，热稳定性。
应用：轴承，齿轮，齿条，涡轮，凸轮，辊子，联轴器。
材料：尼龙，MC尼龙(单体浇铸尼龙)，聚甲醛(POM)，聚碳酸酯(PC)，碌化聚醚(PPO)，线性聚酯,聚酚氧。拉伸强度58.8kpa 以上，工作温度80-120。
减磨自润滑零件
要求：受力较小，运动速度较快，需低摩擦系数，高耐磨性，好自润滑性。
应用：活塞环，机械动密封圈，滑动导轨，轴承。
材料：聚枫(PSU)，F-4填充的POM,聚全氟乙丙烯(F-46)，低压聚乙烯(HDPE)。
耐高温结构零件
要求：在高温下工作，具有高热变形温度和，高温抗蠕变性，并要求有高温耐磨性，耐腐蚀性，电绝缘性
应用：高温工作的结构传动零件，齿轮，轴承，活塞环，泵，阀门，B,F,H,C级电气绝缘零件。
材料：聚枫(PTFE,F-4)，具苯醚，聚全氟乙丙烯(F-46)等
耐腐蚀零件
要求：对酸碱和有机溶剂有良好的抗腐蚀能力，
应用：化工管道，容器等
材料：聚枫(PSU),F-4，聚碌乙烯(PYC)，聚丙烯(PP)。
塑料的简易鉴别方法
一般有两种常用方法：比重鉴别法，燃烧鉴别法
塑料用添加剂
添加剂可在加工过程中改善塑料的工艺性能，影响加工条件，提高加工效率，亦可，改进制品的性能，提高使用寿命。一般都含有，抗氧化剂，和润滑剂。依据不同的用途，可加入光稳定剂，阻燃剂，发泡剂，着色剂，增塑剂，热稳定剂，抗静电剂，填充剂，防霉剂，核化剂，流量改良剂。
玻璃纤维增强塑料
用玻璃纤维作为增强填充料的塑料的强度，耐热性，电性能，耐化学腐蚀性，都有很大提高。改善了塑料本身的物理性能和机械性能（如耐热性低，纤膨胀系数大，尺寸稳定性差等缺点。）效果显著的有增强尼龙。PE,PC,PS,PP等亦有较明显改善。应用：受力，耐热的结构件.传动件等。
塑料材料
由于我们在平常的设计中遇到塑料材料比较多，因此，我收集了一些按照分类来说是工程塑料和通用塑料的常用品种（希望对大家有所帮助，也希望大家能来充实我们的主题）：
通用塑料：
只可作为一般非结构材料使用，产量大，价格相对低廉。但也有将一般通用塑料改性，如加入稳定剂，玻纤等加强应用性能虽有改善，但远不及工程塑料的优良。(PE EV A PP PVC PS-HI PS-GP ABS ACRYLIC SAN等)。
工程塑料：
可以作为结构材料，具有优异的综合性能(包括机械，电性能，耐热性能，耐化学性能，尺寸稳定性能，加工性能高)并可在较宽阔的温度范围和较长时间良好的保持这些性能，并能在承受机械应力和较为苛刻的化学，物理环境中长期使用。工程塑料的产量较少，价格较高。(NORYL PC POM PPO PBT PET LCP NYLON等)
工程塑料一般价格比较高，在小产品的设计中一般用的比较的少，大多数产品还是运用ABS、PC等通用塑料。
手机结构
一、手机从整体结构可以分为两种形式：
1．一体平面式2．折叠式
a．平面式的前后盖分别称为---front housing and rear housing
b．折叠式首先分为两部分---base and folder
folder部分----装有lens的盖子称为folder front housing
贴有标牌的盖子称为folder rear housing
base部分----装有字键的盖子称为base front housing
装电池的这面盖子称为base rear housing
housing的材料一般都是----abs+pc 这两种材料有不同的优缺点。pc流动性差，但机械性能好。abs流动性、电镀、喷涂效果好，但机械性能不如pc。如果有电镀要求，则材料中pc的含量不能大于30%，因为加pc后对电镀的附着力有影响。
电池盖
材料一般也是pc + abs。
有两种形式：整体式，即电池盖与电池合为一体；分体式，即电池盖与电池为单独的两个部件。
连结方式：通过卡勾+ push button（多加了一个元件）和后盖连结
二、除了前后盖，手机还有以下几部分组成
1．lcd lens—用来保护lcd ，是一种光学镜片，也就是一片磨光的或注塑成的玻璃或其他透明的物质，有两个相反的表面，其中的一个或两个都成曲面。
材料：材质一般为pc或压克力；
连结方式：一般用卡勾+背胶与前盖连结
或者只用背胶与前盖连接。
2．按键按照材料的不同可以分为三种
1）完全是rubber，优点是成本比较低
2）完全是pc，
3）rubber+pc，
3．dome分布在按键的下面，按下去后，它下面的电路导通，表示该按键被按下。
根据材料的不同分为两种：mylar dome和metal dome，前者是聚酯薄膜，后者是金属薄片。mylar dome 便宜一些。
连接方式：直接用粘胶粘在pcb上。
4．pcb板---我们用的pcb板一般都是双面板，也就是说中间夹层的两面都分布着铜线，这样pcb板的两面都可以布零件，这些零件包括电容、电阻、ic、connector、lcd、shilding case、metal dome。
5．天线
分为外露式和隐藏式两种，一般来说，前者的通讯效果较好；
标准件，选用即可。
连结方式：在pcb上的固定有金属弹片，天线可直接卡在两弹片之间。或者是一金属弹片一端固定在天线上，一端的触点压在pcb上。
6．speaker、microphone、buzzer是三种于声音有关的装置，在housing上要留出发生孔，所以在设计之前我们就要注意他
们的位置。
speaker（receiver speaker）
通话时接受发出声音的元件。为标准件，选用即可。
连结方式：一般是用sponge 包裹后，固定在前盖上（前盖上有出声孔）；通过弹片上的触点与pcb连结。
microphone
通话时接收声音的元件。为标准件，选用即可。
连结：一般固定在前盖上，通过触点与pcb连结。
buzzer
铃声发生装置。为标准件，选用即可。
通过焊接固定在pcb上。
7．ear jack(耳机插孔)。
为标准件，选用即可。
通过焊接直接固定在pcb上。housing 上要为它留孔。
8．motor
motor 带有一偏心轮，提供振动功能。为标准件，选用即可。
连结：有固定在后盖上，也有固定在pcb上的。dbtel一般是在后盖上长rib来固定motor。
9．lcd—我们将设计要求直接发给厂商
有两种固定样式：a.固定在金属框架里，金属框架通过四个伸出的脚卡在pcb上；b.没有金属框架，直接
和pcb的连结：一种是直接通过导电橡胶接触；一种是排线的形式，将排线插入到pcb上的插座里。
10．shielding case
一般是冲压件，壁厚为0.2mm。作用：防静电和辐射。
11．其它外露的元件
test port
直接选用。焊接在pcb上。在housing 上要为它留孔。
sim card connector
直接选用。焊接在pcb上。在housing 上要为它留孔。
battery connector
直接选用。焊接在pcb上。在housing 上要为它留孔。
charger connector
直接选用。焊接在pcb上。在housing 上要为它留孔。
12．led发光二极管，为手机提供背光，可分为两组，一组在lcd上，提供显示屏幕的照明，一般有2-6颗。一组在键盘上提供按键部分的照明，一般有4-6颗。
精密产品的塑料选用
精密机器一般指摄像机、照相机及计时仪器。二次世界大战前制造单线圈、或是微型组合件席卷世界，战后这个行业得到突飞猛进的发展。特别是35mm单镜反射照相机、摄像机的微型化促进了微电子技术的发展。
现在包括计时器，电脑绣花等在内的精密机器行业，对塑料提出较高的要求，用量也越
来越大如摄像机，照相机部件中塑料件的数量所占的比例已达15％一20％。它们使用众多的塑料目的主要在于：小型化和轻量化，提高性能(镜片的非球面化和绝缘性、耐冲击性等)，
提高外观自由度(颜色、形状及表面状态)，提高操作性、人接触时感触性好，；功能性(部件
的多功能性和精度、防止噪音和改善整体性)等。工程塑料主要用于照相机、摄像机的外壳，
代替金属减少零件数和加工工位数、实现复合化。使用量最多的是PC，主要用作上盖、下盖，底盖等外部零件，颜色鲜艳，美观，再加上耐冲击和耐静压，还可以进行表面涂装，加工工艺简易可行。
最近高度电子化的单镜反射照相机上盖内侧有微机和集成电路(IC)等电子装置，配有电子线路板，此件可保护电性能，防止噪音和静电，上盖的外观要美观，可进行镀铬处理。一般照相机是以外壳、各种结构件、线路板和光学件为中心的。对于结
构件要求具有刚性、强度、稳定等要求。过去采用PA塑料制造达到轻量化，成本低的目的。为了保证组装精度现已使用改性PPO和增强PC来代替相机中使用的铝板材。袖珍型照相机的结构件特别是传动齿轮和控制杆一类的塑料化更为重要。它除降低成本外，还可以使多个零件进行一体化，易于形状复杂件的加工、缩短组装周期。以上的部件使用最多的是聚缩醛，若需高强度时可用GF—POM。在使用齿轮，偏心轮等接触使用时，要注意接触产生的摩耗问题。用氟塑料与增强PAR复合制造电影胶片压着板是精密部件实用的实例。过去一般采用压机成型的铝板，现改用注射成型零件以提高平整度。AF照相机使用GF—PC塑料，摄像机的附加设备三角架使用PoM，以减轻重量。还有洗印扩印机需要耐腐蚀材料现用PPO塑料，除耐酸碱外，还具有尺寸稳定和耐滑动性。
录像机在日本普及率达70％以上，摄像机和录像机的需要量仍在急速增加。减轻重量已是一个重要问题，由于大量采用工程塑料已由原来的3k8减到lk8重，方便用户。它们所用的零部件要求椭圆度，尺寸稳定性及刚性、可采用玻璃纤维增强或填充无机填料，运用最佳产品设计，达到使用要求。
时钟石英化的结果使机械部件在时间调速方面加速塑料化、现在箱、壳、罩类的部件，秒针轴可实现塑料化。钟表部件塑料化有以下动向：
时钟的外装材料从初级到高级产品都在使用塑料材料。它以罩、盒、壳类为主，其次是
表罩用有机玻璃代替玻璃，防止破碎。有的时钟已全部使用塑料制做。一般作为外装材料使用的塑料见表4—9。
时钟的板、壳、盒等零件中若要求强度和精度高时，可采用PPS塑料。各种齿轮类零件可用FR—PA和FR—POM塑料。对于时钟来讲是为了降低成本，近年来也用通用塑料来代替工程塑料。时钟使用的塑料材料见表4—10。
手表的塑料零部件是以使用POM为主，要求它具备耐疲劳性、滑动性，刚性、耐油性，
尺寸稳定性等。外壳使用PVC合金材料。现在表面精度高，耐酸碱，刚性好而又轻的手表很受欢迎。使用塑料制造手表将是发展方向之一。其余记时仪器类也在大量使用塑料零部件如POM等。
序言及第一章 1.为什么塑料成型加工技术的发展要经历移植、改造和创新三个时期？(P2)第一段 2.移植期、改造期和创新期的塑料成型加工技术各有什么特点? 答：移植时期用移植技术制造的塑料制品性能较差，只能成型加工形状与结构简单的制品．而且制品的生产效率也比较低。这段时问虽然已经出现了几种改性纤维素类热塑性塑料，但其使用性远不如酚醛和脲醛等热固性塑料料，从而使压缩模塑等特别适合成型热固性塑料的制品生产技术；其一是塑料的成型加工技术更加多样化，从前一时期仅有的几种技术发展到数十种技术，借助这几十种技术可将粉状、粒状、纤维状、碎屑状、糊状和溶液状的各种塑料原材料制成多种多样形状与结构的制品，如带有金属嵌件的模制品、中空的软制品和用织物增强的层压制品等；其二是塑料制品的质量普遍改善和生产效率明显提高，成型过程的监测控制和机械化与自动化的生产已经实现，全机械化的塑料制品自动生产线也已出现；其三是由于这一时期新开发的塑料品种主要是热塑性塑料，加之热塑性塑料有远比热固性塑料良好的成型工艺性，因此，这一时期塑料成型加工技术的发展，从以成型热固性塑料的技术为重点转变到以成型热塑性塑料的技术为主; 进入创新时期的塑料加工技术与前一时期相比，在可成型加工塑料材料的范围、可成型加工制品的范围和制品质量控制等方面均有重大突破。采用创新的成型技术，不仅使以往难以成型的热敏性和高熔体粘度的她料可方便地成型为制品，而且也使以往较少采用的长纤维增强塑料、片状馍型料和团状模塑料也可大量用作高效成型技术的原材料。 3.按所属成型加工阶段划分，塑料成型加工可分为几种类型？分别说明其特点。 答：一次成型技术,二次成型技术,二次加工技术
塑料原料、用途、物性大全 通用塑料： ABS ABS高胶粉 ADPOLY AS(SAN) CA CAB EAA EVA GPPS HDPE HIPS LDPE LLDPE MBS MS MVLDPE(茂金属) PP PVC 工程塑料: COC K(Q)胶 LCP PA/ABS PA46 PA6 PA6/66 PA612 PA66 PBT PC PC/ABS PC/PBT PC/PET PEEK PEI PET PETG PMMA POM PPA PPE PPO PPS 热塑弹性体： CPE POE SBR SBS SEBS SIS TPE TPEE TPO TPR TPSIV TPU TPV TPX 热固性塑料: EP PU 电木粉电玉粉 ABS最简单，用燃烧的方法来鉴定。ABS塑料燃烧缓慢软化燃烧，无滴落黄色，黑烟接着燃烧有专门气味。 ABS塑料用途专门广泛。价格低廉，机械加工性能、化学性能良好。是食品、水处理、化工的理想材料。生活中到处可见ABS塑料，比如家用电器外壳，汽车、电子电器、仪表外壳等。ABS和PMMA相和可做出透明ABS塑料。 ABS塑料如汽车的ABS防爆系统，还有比较大型的医疗设施都与用到，因为其材质的硬度比较好，而且质轻 ABS树脂是五大合成树脂之一，其抗冲击性、耐热性、耐低温性、耐化学药品性及电气性能优良，还具有易加工、制品尺寸稳定、
表面光泽性好等特点，容易涂装、着色，还能够进行表面喷镀金属、电镀、焊接、热压和粘接等二次加工，广泛应用于机械、汽车、电子电器、仪器仪表、纺织和建筑等工业领域，是一种用途极广的热塑性工程塑料。 ABS树脂的最大应用领域是汽车、电子电器和建材。汽车领域的使用包括汽车仪表板、车身外板、内装饰板、方向盘、隔音板、门锁、保险杠、通风管等专门多部件。在电器方面则广泛应用于电冰箱、电视机、洗衣机、空调器、计算机、复印机等电子电器中。建材方面，ABS管材、ABS卫生洁具、ABS装饰板广泛应用于建材工业。此外ABS还广泛的应用于包装、家具、体育和娱乐用品、机械和仪表工业中 ABS高胶粉用途 化学结构苯乙烯、丙稀晴－丁二烯橡胶，核壳型聚合物。物理特性1．产品胶含量在55－70％，在生产通用级ABS时，只需加入23－28％的高胶粉就能达到所需的性能指标，假如使用低胶粉则需加入28－33％，因此使用高胶粉能够降低成本。2．腈含量高，产品腈含量在26－28％左右，极性强，易于着色，耐化学性好，生产的ABS刚性强，提高光泽度。3．热变形温度高用高胶粉生产的通用ABS，热变形温度大幅度提
15年1月13日塑料成型模具C卷试题答案 一、不定项选择题(每小题3分，共15分)，选对一个得一分，选错一个倒扣1分 1、ABC 2、BC 3、ACD 4、BD 5、AC 二、简答题(共65分) 1、请分析注射成型时保压时间这一因素所造成的影响（10分） 成型周期、制品的表面情况、制品密实度、脱模的难易（每个1.5分），分别加以论述(每个1分) 2、请用框图表示真空成型一次性PP杯子，从树脂到制品的完整的工艺流程。（10分） PP树脂----挤出、-压延、流延告等方法----PP片材------加热------在模具上抽真空------冷却定型-------从片材上切下------一次性水杯(每个步骤酌情给1-2分) 3、挤出成型异型材，其截面结构设计应该注意哪些问题？（10分） 形状简单、截面对称、壁厚均匀、减少加强筋的尺寸和个数、平滑过度(每个2分) 4、简述冷压烧结成型的工艺过程。（10分） 粉过筛、加料(一次加完)、加压、卸压、脱模、加热升温、保温、冷却（每个1分，完整性2分） 5、两步法EPS成型时，预发的PS颗粒为什么经过几个小时的熟化(放置)过程。（10分） 因为预发泡后PS颗粒内部负压状态，如果直接成型，会造成成型失败。（5分）而熟化过程而过一定时间，让空气进入预发泡的颗粒之中，以弥补其内部的负压，以使其在成型吹水蒸汽时不会收缩，而成功制成制品。（5分） 6、热固性高分子材料和热塑性的PVC硬板在压制成型时，都采取相同的两段或多段升温方 式，为什么？（15分） 热固性材料采取阶段性升温，可以避免材料在高流动状态下的流失，而高温下又可以使材料达到较高的固化程度，提高制品的性能；（8分）而PVC采取阶段升温，是为了使材料在达到较快降解的温度之前，使材料处于较高、较均匀的温度下，以便升温至层间熔合的温度时，可以较快地进行，以减少PVC降解对性能产生的影响。（7分） 三、问答题(共20分) 塑料成型工艺中有哪几种方法可以生产塑料薄膜，试将它们加以对比。 广东工业大学试卷用纸，共2页，第1页
常用塑料特性及基本知识 为了进一步提高各品管人员对塑料的理解和更有效控制，现对常用塑料作以下简单阐述： 1、什么叫塑料： 塑料从其组成来讲，有些塑料单纯地由一种合成树脂组成，由这种树脂所制成的材料叫塑料。 2、塑料分类：以其受热行为分类，大体分为两类：“热固性塑料”和“热 塑性塑料”。 2．1 什么叫热固性塑料：热固性塑料是指在一定的温度和压力等条件下保持一定时间而固化、硬化后成为不熔不溶性物质的塑料，该种塑料不具备重复受热可塑性，如：酚醛、电木粉、环氧塑料等。 2．2 什么叫热塑性塑料：热塑性塑料是指在特定温度范围内能够反复加热软化和冷却定型的塑料，该种塑料具有可以重复使用和啤塑性能，如：ABS、PP、PC、PE等。 2．3 以塑料使用特点分类，可分为三种：通用塑料、工程塑料、特种塑料。2．3．1 通用塑料是指常用塑料，这类塑料产量大、用途广、价钱平/聚乙烯（PE）、聚丙烯（PP）、聚氯乙稀（PVC）、聚苯乙烯（PS）。ABS等。 2．3．2 工程塑料是指可以作为结构部件使用的塑料，具有类似金属的特性，能代替各种金属作为工程结构件使用，聚酰氨（PA），聚碳酸酯（PC）， 聚甲醛（POM/赛钢），聚酯（PET），聚苯醚（PPO）等。2．3．3 特种塑料是指有某一方面特殊性能的塑料，具有较高耐热性、电绝缘性、耐腐蚀性等。 2.4 按用途分类塑胶分为工程塑胶和普通塑胶 一.按照受热性能,可分为热固性塑料和热塑性塑料. 热固性塑料—是经加热固化后不再在热的作用下变软而重复成型的塑料. 特点—质地坚硬,耐热性好,尺寸稳定,不溶于剂. 常见的有:酚醛塑料.环氧树脂.不饱和聚脂.脲甲醛.聚氯酯. 热塑性塑料—是指可以多次重复加热变软冷却结硬成型.主要由分子结构为线状或链状的聚合树脂构成. 常见的有:PE.PP.PS.ABS.PA.PMMA.PC.聚酯酸纤维等. 模具简介 1.两板模
常用塑料特性一览表塑料材料特性 【--培训工作总结】 塑料材料特性工程部培训教材 什麼是塑料？ 塑料是在一定條件下，一類具有可塑性的高分子材料的通稱，一般按照它的熱熔性把它們分成：熱固性塑料和熱塑性塑料。它是世界三大有機高分子材料之一（三大高分子材料是塑料，橡膠，纖維）。 塑料的英文名是plastic，俗稱：塑膠。 塑料的種類繁多，工藝繁多，本材料只介紹一點注塑用的塑料材料。 為什麼有人稱塑料為樹脂？ 人類最早認識的高分子材料都是樹皮割破後流出的液體的提取物，呈粘稠狀，也就是說它是樹中提取的脂。因此，目前仍然有很多人把這種高分子材料叫樹脂。但隨著現代化工工業的發展，現在所
用的高分子材料都是石油化工產品或石油化工的副產品或石油合成 產品。現代的塑料已經不是樹中提取物了，而是石化產品。 塑料的本色和牌號 一般的塑料合成以後，從合成塔出來，都是麵粉狀的粉末，不能用來直接生產產品，這就是人們常說的從樹汁中提取出脂的成份是一樣的，也稱為樹脂，也叫粉料，這是一種純淨的塑料，它流動性差，熱穩定性低，易老化分解，不耐環境老化；因此，人們為了改善以上缺陷，在樹脂粉中加入熱穩定劑，抗老化劑，抗紫外光劑，加入增塑劑增加它的流動性，生產出適應各種加工工藝的，有特殊性能的，不同牌號的塑料品種。所以，同一種塑料品種有很多牌號，如：ABS 就有注塑級的，有擠出級的，有電鍍級的，有高剛性的，有很大柔韌性的，等，這才是目前人們普遍所使用的塑料，它們都經過造粒，都是顆粒料。目一種牌號的塑料，適應目一種工藝，或注塑，或擠出，或壓延，或吸塑等 塑料的分子結構 一般塑料的分子結構，都是線性的高分子鏈或帶支鏈的高分子鏈段，有結晶和非結晶兩種，塑料材料的性能與其結晶性能有很大的關係，與其分子結構有很大的關係，也與其組成的元素有很大的關係，
目录 第一章注塑成型 (1) 1.1 概述 (1) 1.2 注射成型的工艺过程 (1) 第二章注射成型 (3) 2.1加料 (3) 2.2加热塑化 (3) 2.3注射成型 (4) 第三章设备选型 (6) 3.1 设备选型总原则及要求 (6) 3.1.1 设备选型的原则 (6) 3.1.2 设备选型的要求 (6) 3.2 注塑机的选择 (7) 第四章参考文献 (8)
第一章注塑成型 1.1 概述 注塑是一种工业产品生产造型的方法。产品通常使用橡胶注塑和塑料注塑。注塑还可分注塑成型模压法和压铸法。注射成型机（简称注射机或注塑机）是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备，注射成型是通过注塑机和模具来实现的。 塑料注塑是塑料制品的一种方法，将熔融的塑料利用压力注进塑料制品模具中，冷却成型得到想要各种塑料件。有专门用于进行注塑的机械注塑机。目前最常使用的塑料是聚苯乙烯。 1.2 注射成型的工艺过程 完整的注塑成型工艺过程包括成型前的准备，注射成型和成型后的加工处理三个阶段，归纳见图1-1： 塑料性能检测丨丨切除流到货物 预热、干燥丨制品初检→热处理 着色、造粒↓↑丨机械加工 嵌件预热、安放→→注射成型丨热处理 涂脱模剂↑丨修饰 试模丨丨装配 清洗料筒质量检验 成型前准备注射成型成型后的加工处理 图1-1 注塑成型工艺过程 1.2.1 计量加料与预塑化 加料量应等于制品的质量与浇道内料柱质量之和。加料时由料斗口下端的计量装置控制。当注射保压动作完成后，螺杆后退时，粒料均匀的落入机筒内被预塑化。 预塑化是当加入机筒内的粒料在一定温度范围内被转动的螺杆推向机筒前端，在温度作用下再加上螺杆转动中的挤压，剪切和摩擦力等综合条件影响，原料塑化成熔融状
塑料注射成型试卷试题下载-样卷.doc 《塑料注射成型》课程考核题库 试卷一 一、选择题 (第1～60题。每题有三或四个备选答案，其中只有一个正确答案，请选择你认为正确的答案，将其填入答卷纸上。每题1分，共60分。) 1、注塑成型是生产效率（）的一种成型方法。 A、低 B、一般 C、高 2、现在用移动螺杆普通注塑机注塑PC塑料，原来注塑机料筒中的残余塑料是RPVC，这时要清洗料筒，应该采用（）。 A、拆机清理料筒 B、直接换料法 C、间接换料法。 3、下列三种树脂中，属于热固性树脂是（）。 A、在酸性下合成的酚醛树脂 B、在碱性下合成的酚醛树脂 C、ABS树脂 4、EVA是（）聚合物的英文缩写代号。 A、聚甲基丙烯酸甲酯 B、聚对苯二甲酸丁二醇酯 C、乙烯－醋酸乙烯酯共聚物 5、注塑用的热塑性塑料中，在下列三种中，属于热敏性塑料的塑料品种是（）。 A、PS塑料 B、RPVC塑料 C、PET塑料 6、下列三种树脂中，在注射成型中必须设置防涎量的是（）。 A、PC B、PA6 C、ABS 7、PC塑料的玻璃化温度是（）。 A、100℃ B、150℃ C、280℃ 8、在PA中加入玻璃纤维后，其熔体的流动性和原PA相比是（）。 A、不变 B、增加 C、下降 9、PMMA具有一定亲水性，其颗粒的吸水率达（）。 A、0.03%～0.04% B、0.3%～0.4% C、3%～4% 10、在注塑聚砜（PSU）时，其熔体温度与料筒温度的差别（）。 A、较小 B、中等 C、较大 11、加入30%玻纤增强的聚醚砜(PES)，在200℃温度下，在高负荷作用下4个月的变形小
于（）。 A、0.005% B、0.05% C、0.5% 12、注塑聚苯硫醚（PPS）时的料筒温度为（）。 A、180～230℃ B、230～280℃ C、280～330℃ 13、从理论上讲，注塑普通塑料制品时，喷嘴温度比料筒末端（即出料口）温度（）。 A、稍高 B稍低 C、相等。 14、注塑机料筒温度分布规律是，由加料斗向喷嘴方向（）。 A、逐渐增高 B、逐渐降低 C、两头高而中间低 15、注塑制品具有明显的熔合纹，在下列三种因素中，与熔合纹无关的因素是（）。 A、熔料温度 B、注射速率 C、注射机液压油的温度。 16、注塑制品出现脱模困难的主要原因是（）。 A、熔料温度太高 B、冷却时间太长 C、模具结构设计得不合理 17、除PVC外，一般热塑性塑料都可采用（）表征其熔体流动性。 A、拉西格流动长度 B、挤出量 C、熔体流动速率 18、热塑性塑料注塑制品存在较大内应力后，易产生（）。 A、制品表面有黑斑 B、制品表面开裂 C、制品出现熔合纹 19、在下列三种PE品种中，不能用普通注塑机和普通注塑工艺成型的品种是（）。 A、LLDPE B、HDPE C、UHMWPE 20、主流道横截面大的成型模具适用于成型（）。 A、小规格的注塑制品 B、流动性较好的塑料 C、流动性较差的塑料 21、注塑热塑性塑料时，若模具温度过高，则会使制品产生（）。 A、制品粘模 B、制品出现熔合纹 C、制品产生飞边 22、注塑热塑性塑料时，若制品的毛边过多，其原因可能是（）。 A、固化剂用量过多 B、材料的流动性过大 C、材料的水分含量过高 23、在工业生产中，在某台注塑机上最适宜的工艺参数的依据是（）。 A、符合理论知识 B、符合工艺卡片的数据 C、生产出合格的制品 24、注塑机开模取制品时如有遗留物，会（）。 A、提高效率 B、操作延时 C、损坏模具 D、损坏设备 25、在下列参数中，（）能使注塑模具合紧。 A、注射压力 B、保压压力 C、模腔压力 D、锁模力
各种塑料特性、成型工艺、用途 ABS 丙烯腈-丁二烯-苯乙烯共聚物 化学和物理特性 ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性:丙烯腈有高强度、热稳定性及化学稳定性;丁二烯具有坚韧性、抗冲击特性;苯乙烯具有易加工、高光洁度及高强度。从形态上看,ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物,一个是苯乙烯-丙烯腈的连续相,另一个是聚丁二烯橡胶分散相。ABS的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性,并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性,例如从中等到高等的抗冲击性,从低到高的光洁度和高温扭曲特性等。ABS材料具有超强的易加工性,外观特性,低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。 注塑模工艺条件 干燥处理:ABS材料具有吸湿性,要求在加工之前进行干燥处理。建议干燥条件为80~90C下最少干燥2小时。材料温度应保证小于0.1%。熔化温度:210~280C;建议温度:245C。模具温度:25…70C。(模具温度将影响塑件光洁度,温度较低则导致光洁度较低)。注射压力:500~1000bar。注射速度:中高速度。 典型用途 汽车(仪表板,工具舱门,车轮盖,反光镜盒等),电冰箱,大强度工具(头发烘干机,搅拌器,食品加工机,割草机等),电话机壳体,打字机键盘,娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。 PC 聚碳酸酯
化学和物理特性 PC是一种非晶体工程材料,具有特别好的抗冲击强度、热稳定性、光泽度、 抑制细菌特性、阻燃特性以及抗污染性。PC的缺口伊估德冲击强度(otched Izod impact stregth)非常高,并且收缩率很低,一般为0.1%~0.2%。 PC有很好的机械特性,但流动特性较差,因此这种材料的注塑过程较困难。在选用何种品质的PC材料时,要以产品的最终期望为基准。如果塑件要求有较高的抗冲击性,那幺就使用低流动率的PC材料;反之,可以使用高流动率的PC材料,这样可以优化注塑过程。 注塑模工艺条件 干燥处理:PC材料具有吸湿性,加工前的干燥很重要。建议干燥条件为100C 到200C,3~4小时。加工前的湿度必须小于0.02%。 熔化温度:260~340C。 模具温度:70~120C。 注射压力:尽可能地使用高注射压力。 注射速度:对于较小的浇口使用低速注射,对其它类型的浇口使用高速注射。 典型用途 电气和商业设备(计算机组件、连接器等),器具(食品加工机、电冰箱抽屉等),交通运输行业(车辆的前后灯、仪表板等)。 PE-HD 高密度聚乙烯 化学和物理特性
研究型大学本科课程教学模式的探索与实践 摘要：本文从总结多年“多媒体技术”课程教学方法入手，就探究式教学法和相关的课程建设进行了探索，并对研究型大学本科课程教学模式进行了阐述。 关键词：研究型大学；教学模式；探究式 研究型大学以探究为基础，强化学习、思考、创新、合作和表达能力；以探索、调查和发现为核心，强化师生共同学习、探索和发现的能力。 一、探究式教学法的建立 在课堂教学中，把知识满堂灌给学生，是常见的教学模式。这种教学模式由于教师讲得过细、过全，而使学生无需动脑，结果实际上是“窒息”了学生的思维。 而探究式教学法是一种基于探索研究的教学模式。教师把教学重点从传授知识转移到以探索、研究知识为基础的教学上来。学生则在教师的指导下，以探究为基础，而不是以盲目接受信息为基础进行学习。 探究机制的基础是建构主义学习理论，即教师是知识建构的组织者、指导者和促进者，学生才是建构的主体。因此教师在授课过程中需要创造各种利于不断刺激学生渴望探求知识的环境和条件，例如构建完整的专业知识体系便是很重要的做法。 “多媒体技术”作为计算机硬件和扩展设备以及应用软件知识的基础，它是“计算机组成原理”、“信息论与编码”、“数字电路与逻辑设计”的延续及深入，又是“数据压缩”、“数字图像处理”、“数字视频技术”等的前驱课程。在授课过程中不失时机地将知识点进行有机融合，引导学生全面探索和研究问题，有益于学生对专业知识的理解和拓宽，从而帮助学生把所学的专业知识能够加以综合运用，形成完整的知识体系，提高实际分析问题和解决问题的能力。 建立探究式教学法，实施互动教学，可以从以下几方面着手。 1学生起主导作用
各种塑料特性、成型工艺、用途 PA12 聚酰胺12或尼龙12 化学和物理特性 PA12是从丁二烯线性，半结晶-结晶热塑性材料。它的特性和PA11相似，但晶体结构不同。 PA12是很好的电气绝缘体并且和其它聚酰胺一样不会因潮湿影响绝缘性能。它有很好的抗冲击性机化学稳定性。PA12有许多在塑化特性和增强特性方面的改良品种。和PA6及PA66相比，这些材料有较低的熔点和密度，具有非常高的回潮率。PA12对强氧化性酸无抵抗能力。 PA12的粘性主要取决于湿度、温度和储藏时间。它的流动性很好。收缩率在0.5%到2%之间， 这主要取决于材料品种、壁厚及其它工艺条件。 注塑模工艺条件 干燥处理：加工之前应保证湿度在0.1%以下。如果材料是暴露在空气中储存，建议要在85C热空气中干燥4~5小时。如果材料是在密闭容器中储存，那幺经过3小时温度平衡即可直接使用。 熔化温度：240~300C；对于普通特性材料不要超过310C，对于有阻燃特性材料不要超过270C。 模具温度：对于未增强型材料为30~40C，对于薄壁或大面积组件为80~90C，对于增强型材料为90~100C。增加温度将增加材料的结晶度。精确地控制模具温度对PA12来说是很重要的。 注射压力：最大可到1000bar（建议使用低保压压力和高熔化温度）。 注射速度：高速（对于有玻璃添加剂的材料更好些）。 流道和浇口:对于未加添加剂的材料，由于材料粘性较低，流道直径应在30mm左右。对于增强型材料要求5~8mm的大流道直径。流道形状应当全部为圆形。注入口应尽可能的短。可以使用多种形式的浇口。大型塑件不要使用小浇口，这是为了避免对塑件过高的压力或过大的收缩率。浇口厚度最好和塑件厚度相等。如果使用潜入式浇口，建议最小的直径为0.8mm。 热流道模具很有效，但是要求温度控制很精确以防止材料在喷嘴处渗漏或凝固。如果用热流道，浇口尺寸应当比冷流道要小一些。 典型用途 水量表和其它商业设备，电缆套，机械凸轮，滑动机构以及轴承等。 ABS 丙烯腈-丁二烯-苯乙烯共聚物 化学和物理特性 ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。ABS的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。 注塑模工艺条件 干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件为80~90C下最少干燥2小时。材料温度应保证小于0.1%。熔化温度：210~280C；建议温度：245C。模具温度：25…70C。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。注射压力：500~1000bar。注射速度：中高速度。 典型用途 汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。 PA6 聚酰胺6或尼龙6
第一章绪论 1、国内外塑料和聚合物工业发展概况（综述） 2、建筑塑料及化学建材的发展 3、塑料在各技术领域的应用 第二章聚合物成型的理论基础 1、非牛顿流体的类型和特征？ 答：（1）粘性系统在受到外力作用而发生流动时的特性是：其剪切速率只依赖于所施加剪切应力的大小。根据其剪切应力和剪切速率的关系。又可分为宾哈(汉) 流体、假塑性流体和膨胀性流体三种。 特征：<1>宾哈流体：与牛顿流体相比，剪切应力与剪切速率之间也呈线性关系。但此直线的起始点存在屈服应力τу，只有当剪切应力高于τу时，宾哈流体才开始流动。宾哈流体因流动而产生的形变完全不能恢复而作为永久变形保存下来，即这种流动变形具有典型塑性形变的特征，故又常将宾哈流体称为塑性流体。 <2>假塑性流体：非牛顿流体中最为普通的一种。流动曲线不是直线，而是一条斜率先迅速变大而后又逐渐变小的曲线，而且不存在屈服应力。流体的表观粘度随剪切应力的增加而降低。即：剪切变稀。 <3>膨胀性流体：流动曲线非直线的，斜率先逐渐变小而后又逐渐变大的曲线，也不存在屈服应力。表观粘度会随剪切应力的增加而上升。即：剪切变稠。 (2)有时间依赖性的系统：这类液体的流变特征除与剪切速率与剪切应力的大小有关外，还与施加应力的时间长短有关，即在恒温、恒剪切力作用下，表观粘度随所施应力持续时间而变化(增大或减小，前者为震凝液体，后者为触变性液体)，直至达到平衡为止。 特征：<1>摇溶性（或触变性）流体：表观粘度随剪切应力持续时间下降的流体。如：涂料、油墨。 <2>震凝性流体：表观粘度随剪切应力持续时间上升的流体。如：石膏水溶液。 2、假塑性流体指数定律的几种表达式（课本P10） 3、聚合物熔体的黏度的影响因素？ 答：温度、压力、剪切速率。 4、符合指数定律流体在圆形流道中的流动方程(推导流量、压力、几何参数之间的关系)？（P18） 5、符合指数定律流体在狭缝（h/w>20）流道中的流动方程（推导）？(P21) 6、聚合物成型的流动缺陷的种类及产生的原因？ 答：（1）管壁上的滑移：塑料熔体在高剪切力下流动，贴近管壁处的一层流体会发生间断的流动，称为滑移。 滑移产生原因： ①剪切速率的径向不均匀分布(靠管壁附近剪切速率最大)； ②流动中出现分级效应(即相对分子质量低的级分较多地集中在管壁附近)； ③管壁附近的弹性形变的不均匀性(管壁处弹性形变大)。 （2）端末效应：不管是那种截面流道的流动方程，都只能用于稳态流动的流体，但总有不稳态流动。（包括入口效应和离模膨胀） 末端效应产生原因： ①入口效应： 1>.物料从料筒进入口模时由于熔体粘滞流动，流线在入口处产生收敛所引起的能量损失； 2>.在入口处由于聚合物熔体产生弹性变形，因弹性能的贮蓄所造成的能量损失； 3>.熔体流经入口时，由于剪切速率的剧烈增加所引起的速度的激烈变化，为达到流速分布所造成的。 ②离模膨胀： 1>取向效应：聚合物熔体流动期间处于高剪切场内，其大分子在流动方向取向，但在口模处发生解取向。 2>记忆效应：当聚合物熔体由大直径的料筒进入小直径的口模时，产生了弹性形变，而熔体离开口模时，弹性变形获得恢复。 3>正应力效应：由于粘弹性流体的剪切变形，在垂直于剪切方向上引起了正应力的作用。 （3）弹性对层流的干扰： 产生原因：塑料熔体在管内流动时，其可逆的弹性形变是逐渐回复的，如果恢复太大或过快，则流动单元的运动就不会限制在一个流动层从而会引起湍流。
塑料的种类和主要特性及家具中的应用 A,主要特性 高压聚乙烯柔软、透明、无毒；低压聚乙烯刚硬、耐磨、耐蚀，电绝缘性较好 B,用途举例 :高压聚乙烯：薄膜、软管、塑料瓶；低压聚乙烯：化工设备、管道、承载不高的齿轮、轴承等 A,主要特性 :强度、硬度、弹性均高于聚乙烯，密度小，耐热性良好，电绝缘性能和耐蚀性能优良，韧性差，不耐磨，易老化B,用途举例 :法兰、齿轮、风扇叶轮、泵叶轮、把手、电视机(收录机) 壳体以及化工管道、容器、医疗器械等 A,主要特性
:较高的强度和较好的耐蚀性。软质聚氯乙烯，其伸长率高，制品柔软，耐蚀性和电绝缘性良好 B,用途举例废气排污排毒塔、气体液体输送管，离心泵、通风机、接头；软质PVC 薄膜、雨衣、耐酸碱软管、电缆包皮、绝缘层等 A,主要特性 :耐蚀性、电绝缘性、透明性好，强度、刚度较大，耐热性、耐磨性不高，抗冲击性差，易燃、易脆裂 B,用途举例 :纱管、纱绽、线轴；仪表零件、设备外壳；储槽、管道、弯头；灯罩、透明窗；电工绝缘材料等 5, 丙烯腈─丁二烯─苯乙烯共聚合物(ABS) A,主要特性 :较高强度和冲击韧度，良好的耐磨性和耐热性，较高的化学稳定性和绝缘性，易成形，机械加工性好，耐高、低温性能差，易燃，不透明 B,用途举例
齿轮、轴承、仪表盘壳、冰箱衬里以及各种容器、管道、飞机舱内装饰板、窗框、隔音板等，也可制作小轿车车身及档泥板、扶手、热空气调节导管等汽车零件6, 聚酰胺(PA)尼龙或锦纶 A,主要特性 强度、韧性、耐磨性、耐蚀性、吸振性、自润滑性良好，成形性好，无毒、无味。蠕变值较大，导热性较差，吸水性高，成形收缩率大 B,用途举例 尼龙610、66、6 等，制造小型零件(齿轮、蜗轮等)；芳香尼龙制作高温下耐磨的零件，绝缘材料和宇宙服等。应注意，尼龙吸水后性能及尺寸发生很大变化 A,主要特性 抗拉、抗弯强度高，冲击韧度及抗蠕变性能好，耐热性、耐寒性及尺寸稳定性较高，透明度高，吸水性小，良好的绝缘性和加工成形性，化学稳定性差垫圈、垫片、套管、电容器等绝缘件；仪表外壳、护罩；航空及宇航工业中制造信号灯、挡风玻 B,用途举例
2008/2009学年第一学期期末考试有关安排 2008-12-11 教科办作者:蒋晓艳 各学院、部： 为了做好本学期期末考试工作，现将考试有关事宜通知如下： 一、时间安排： 1、期末考试时间：2008年12月28日、2009年1月5-8日（各科考试时间见附表） 2、批阅试卷及上交成绩单时间：每门课程考试结束后，由课程单位统一组织进行批阅。批阅结束后及时将成绩单上交。截止时间2009年1月11日12：00时。考查课及选修课上交成绩单截止时间2008年12月26日。 3、成绩查询时间：学生可于1月10日- 1月13日网上查询成绩。 4、查卷时间：学生对自己成绩有异议，可在1月12 日申请（截止下午4：30前），学院汇总后统一报到教务科。 5、二考报名时间：1月12日8：00-1月13日17：00。 6、成绩查询及报名网址：校内网址：http://202.199.90.8:8000，校外网址：http://202.97.179.124:8000（不及格者不需报名，参加补考） 7、二考交费时间：1月14日下午2：00-3：30 三教B202（以班级为单位）
8、领取二考（补考）准考证时间：2月11日下午以学院为单位统一到教务科领取。 9、二考（补考）时间：2月 13日、14日。 二、具体要求： 1、各学院要组织好学生期末复习，要进一步加强考风考纪宣传工作。 2、各部门要在考试前把所负责的教室卫生打扫干净，将活动课桌倒放，按照5列6行排列整齐，并保证考试前按时打开教室门。 3、各学院要把每次考试的考场安排、考务人员及巡视人员安排于18周报到教务科。 4、考试结束后，各院部要认真做好批卷工作，及时将成绩单报送教务科。 附：考试时间安排表 辽阳校区教科办 2008年12月11日
塑料成型工艺学思考题答 案 The pony was revised in January 2021
序言及第一章 1.为什么塑料成型加工技术的发展要经历移植、改造和创新三个时期( P2)第一段 2.移植期、改造期和创新期的塑料成型加工技术各有什么特点 答：移植时期用移植技术制造的塑料制品性能较差，只能成型加工形状与结构简单的制品．而且制品的生产效率也比较低。这段时问虽然已经出现了几种改性纤维素类热塑性塑料，但其使用性远不如酚醛和脲醛等热固性塑料料，从而使压缩模塑等特别适合成型热固性塑料的制品生产技术；其一是塑料的成型加工技术更加多样化，从前一时期仅有的几种技术发展到数十种技术，借助这几十种技术可将粉状、粒状、纤维状、碎屑状、糊状和溶液状的各种塑料原材料制成多种多样形状与结构的制品，如带有金属嵌件的模制品、中空的软制品和用织物增强的层压制品等；其二是塑料制品的质量普遍改善和生产效率明显提高，成型过程的监测控制和机械化与自动化的生产已经实现，全机械化的塑料制品自动生产线也已出现；其三是由于这一时期新开发的塑料品种主要是热塑性塑料，加之热塑性塑料有远比热固性塑料良好的成型工艺性，因此，这一时期塑料成型加工技术的发展，从以成型热固性塑料的技术为重点转变到以成型热塑性塑料的技术为主; 进入创新时期的塑料加工技术与前一时期相比，在可成型加工塑料材料的范围、可成型加工制品的范围和制品质量控制等方面均有重大突破。采用创新的成型技术，不仅使以往难以成型的热敏性和
高熔体粘度的她料可方便地成型为制品，而且也使以往较少采用的长纤维增强塑料、片状馍型料和团状模塑料也可大量用作高效成型技术的原材料。 3.按所属成型加工阶段划分，塑料成型加工可分为几种类型？分别说明其特点。 答：一次成型技术,二次成型技术,二次加工技术 一次成型技术，是指能将塑料原材料转变成有一定形状和尺寸制品或半制品的各种工艺操作方法。 目前生产上广泛采用的挤塑、注塑、压延、压制、浇铸和涂覆等。 二次成型技术，是指既能改变一次成型所得塑料半制品(如型材和坯件等)的形状和尺寸，又不会使其整体性受到破坏的各种工艺操作方法。 目前生产上采用的只有双轴拉伸成型、中空吹塑成型和热成型等少数几种二次成型技术。 这是一类在保持一次成型或二次成型产物硬固状态不变的条件下，为改变其形状、尺寸和表观性质所进行的各种工艺操作方法。也称作“后加工技术”。 大致可分为机械加工、连接加工和修饰加工三类方法。 4.成型工厂对生产设备的布置有几种类型？ 1、过程集中制生产设备集中；宜于品种多、产量小、变化快的制品；衔接生产工序时所需的运输设备多、费时、费工、不易连续化。
塑料的分类及基本特性 学校名称：江阴职业技术学院 院系名称：化学纺织工程系 时间：2017年3月10日
1.塑料的分类及基本特性 1.1塑料的概念 塑料是以树脂（天然的或合成的）为主要组分，加入一些用来改善使用性能和工艺性能的添加剂而制成的。因其通常在加热、加压条件下塑制成型，故称为塑料。 1.2 1.2.1按树脂的性质分类 热塑性塑料：在特定温度范围内能反复加热软化和冷却硬化的塑料。如聚乙烯塑料、聚氯乙烯塑料。 热固性塑料：因受热或其它条件能固化成不熔不溶性物料的塑料。如酚醛塑料、环氧塑料等。 1.2.2按塑料使用范围分类 通用塑料：指产量大、用途广、成型性好、价廉的塑料。如聚乙烯、聚丙烯、聚氯乙烯等。 工程塑料：指能承受一定的外力作用，并有良好的机械性能和尺寸稳定性，在高、低温下仍能保持其优良性能，可以作为工程结构件的塑料。如ABS、尼龙、聚矾等。 特种塑料：般指具有特种功能（如耐热、自润滑等），应用于特殊要求的塑料。如氟塑料、有机硅等。 1.3塑料的基本性能 1. 质轻、比强度高。塑料质轻，一般塑料的密度都在0.9~ 2.3克/厘米3之间，只有钢铁的1/8~1/4、铝的1/2左右，而各种泡沫塑料的密度更低，约在0.01~0.5克/厘米3之间。按单位质量计算的强度称为比强度，有些增强塑料的比强度接近甚至超过钢材。例如合金钢材，其单位质量的拉伸强度为160兆帕，而用玻璃纤维增强的塑料可达到170~400兆帕。 2. 优异的电绝缘性能。几乎所有的塑料都具有优异的电绝缘性能，如极小
的介电损耗和优良的耐电弧特性，这些性能可与陶瓷媲美。 3. 优良的化学稳定性能。一般塑料对酸碱等化学药品均有良好的耐腐蚀能力，特别是聚四氟乙烯的耐化学腐蚀性能比黄金还要好，甚至能耐"王水"等强腐蚀性电解质的腐蚀，被称为“塑料王”。 4. 减摩、耐磨性能好。大多数塑料具有优良的减摩、耐磨和自润滑特性。许多工程塑料制造的耐摩擦零件就是利用塑料的这些特性，在耐磨塑料中加入某些固体润滑剂和填料时，可降低其摩擦系数或进一步提高其耐磨性能。 5. 透光及防护性能。多数塑料都可以作为透明或半透明制品，其中聚苯乙烯和丙烯酸酯类塑料象玻璃一样透明。有机玻璃化学名称为聚甲基丙烯酸甲酯，可用作航空玻璃材料。聚氯乙烯、聚乙烯、聚丙烯等塑料薄膜具有良好的透光和保暖性能，大量用作农用薄膜。塑料具有多种防护性能，因此常用作防护保装用品，如塑料薄膜、箱、桶、瓶等。 6. 减震、消音性能优良。某些塑料柔韧而富于弹性，当它受到外界频繁的机械冲击和振动时，内部产生粘性内耗，将机械能转变成热能，因此，工程上用作减震消音材料。例如，用工程塑料制作的轴承和齿可减小噪音，各种泡沫塑料更是广泛使用的优良减震消音材料。 上述塑料的优良性能，使它在工农业生产和人们的日常生活中具有广泛用途；它已从过去作为金属、玻璃、陶瓷、木材和纤维等材料的代用品，而一跃成为现代生活和尖端工业不可缺少的材料。 然而，塑料也有不足之处。例如，耐热性比金属等材料差，一般塑料仅能在100℃以下温度使用，少数200℃左右使用；塑料的热膨胀系数要比金属大3~10倍，容易受温度变化而影响尺寸的稳定性；在载荷作用下，塑料会缓慢地产生粘性流动或变形，即蠕变现象；此外，塑料在大气、阳光、长期的压力或某些质作用下会发生老化，使性能变坏等。塑料的这些缺点或多或少地影响或限制了它的应用。但是，随着塑料工业的发展和塑料材料研究工作的深入，这些缺点正被逐渐克服，性能优异的新颖塑料和各种塑料复合材料正不断涌现。
常州轻工职业技术学院 塑料注射成型理论知识试卷注 意 事 项1、考试时间：120分钟。2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。 4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。 请将判断结果填入括号中，正确的填“T ”，错误的填“F”。每题1分，共20分） ( F )1.在校核注射机的开模行程时，对于双分型面模具，应保证注射机的开模行程比塑料件的高度和浇注系统的高度之和大6至8mm。( T )2．结晶型的高分子材料中存在着球晶结构和无定型区域，而在球晶内部也不完全是晶体，还存在部分无定型区。( T )3. 掌握扎实的职业技能和相关专业知识是提高产品和服务质量的前提。( F )4．热固性塑料在成型加工过程中，中存在纤维状填料的取向，不会发生分子取向，所以，对热固性塑料就不讨论分子取向问题。( F )5．所有的塑料材料（不论是热固性还是热塑性）都必须考虑大分子链的取向对制品性能〔尤其是力学性能〕的影响。( T )6．高分子材料一般可分为三大类：塑料．橡胶和纤维，但这三者之间没有严格的界限，因此，对同一高分子材料，既可以做成塑料制品，又可以做成弹性体，还可以做成纤维。 ( T )8．任何聚合物，在玻璃化温度时某些性能（如黏度．自由体积等）均为常数。( F )9. 文件礼貌不是一生一世的事情。 扩散 的。 ( F )11. 在设计带侧向分型抽芯机构的注射模时，如果注射机的开模行程与模 具厚度无关，则应保证注射机的开模行程大于塑料件的高度、型芯高度 考 生 答 题 不 准 超 过 此 线
几种常用塑料的成型工艺 AＢＳ丙烯腈-丁二烯-苯乙烯共聚物?典型应用范围: 汽车(仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机,搅拌器，食品加工机，割草机等)，电话机壳体,打字机键盘,娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。 注塑模工艺条件: ?干燥处理:ABS材料具有吸湿性,要求在加工之前进行干燥处理。建议干燥条件?为８0~90Ｃ下最少干燥2小时。材料温度应保证小于０.1%。?熔化温度:２１0～２80Ｃ；建议温度:24５Ｃ。?模具温度:25…70Ｃ。(模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。?注射压力：500~10０0bａｒ。?注射速度：中高速度。 化学和物理特性: ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性:丙烯腈有高强度、热稳定性及化学稳定性;丁二烯具有坚韧性、抗冲击特性;苯乙烯具有易加工、高光洁度及高强度。从形态上看，ＡBＳ是非结晶性材料。 三中单体的聚合产生了具有两相的三元共聚物,一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。ＡBＳ的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性,并且由此产生了市场上百种不同品质的A ＢＳ材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。 ABS材料具有超强的易加工性,外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。?ＰA１2 聚酰胺12或尼龙12 ?典型应用范围: 水量表和其他商业设备,电缆套，机械凸轮,滑动机构以及轴承等。 注塑模工艺条件: 干燥处理:加工之前应保证湿度在0.１%以下。如果材料是暴露在空气中储存，建议要在85C热空气中干燥４~5小时。如果材料是在密闭容器中储存,那么经过3小时温度平衡即可直接使用。 熔化温度:240～300C；对于普通特性材料不要超过31０C，对于有阻燃特性材料不要超过270C。 模具温度:对于未增强型材料为３0~40C,对于薄壁或大面积元件为80~90Ｃ，对100Ｃ。增加温度将增加材料的结晶度。精确地控制模具温~ 于增强型材料为? 90 度对PA12来说是很重要的。?注射压力：最大可到10０0bar（建议使用低保压压力和高熔化温度)。?注射速度:高速(对于有玻璃添加剂的材料更好些)。 流道和浇口: 对于未加添加剂的材料,由于材料粘性较低,流道直径应在30ｍm左右。对于增强型材料要求5～8ｍm的大流道直径。流道形状应当全部为圆形。注入口应尽可能的短。可以使用多种形式的浇口。大型塑件不要使用小浇口，这是为了避免对塑件过高的压力或过大的
Diyizhang 1、图中产品可用什么方法成型？ 注射挤出压延中空 2、图中产品可用什么方法成型？ 注射挤出压延中空 ３、图中产品可用什么方法成型？ 注射挤出压延中空 ４、图中品常用什么方法成型？ 注射挤出压延中空 ５、图中产品可用什么方法成型？ 注射挤出压延中空 ６、图中产品常用什么方法成型？ 注射 挤出 热成型 中空 7、图中产品常用什么方法成型？ 注射挤出热成型搪塑 第二章 1、大多数聚合物熔体属于什么流体？ 牛顿流体假塑性流体汉流体膨胀性流体 2、PC属于什么流体？ 牛顿流体假塑性流体宾汉流体膨胀性流体 ３、凝胶糊属于什么流体？ 牛顿流体假塑性流体宾汉流体膨胀性流体 ４、聚合物熔体温度升高，粘度如何变化？ 升高降低不变化不确定 ５、ＰＥ剪切速率减小，粘度如何变化？ 升高降低不变化不确定 ６、以下因素中影响聚合物粘度的有哪些？ 分子量分子量分布刚性添加剂柔性添加剂 ７、在什么情况下易产生不稳定流动？ 温度过高压力过高分子量过低挤出速率过高 ８、结晶度提高，拉伸强度、冲击强度如何变化？ 提高、提高降低、降低提高、降低降低、提高 ９、结晶度提高，透明度、收缩率如何变化？ 提高、提高降低、降低提高、降低降低、提高 10、若要提高制品拉伸强度，应当采取的措施是？ 提高拉伸比降低拉伸温度提高拉伸速度降低冷却速率
１１、聚氯乙烯主要发生哪种降解？ 热降解力降解氧化降解水降解 第三章 1、粉料的配制中主要靠什么作用？ 扩散对流剪切 ２、粒料的配制中主要靠什么作用？ 扩散对流剪切 ３、粉料配制中，一般哪种助剂最后加料？ 稳定剂着色剂润滑剂填充剂 ４、不适合用开炼机塑化造粒的原料有？ 粘度小的原料粘度大的原料容易发生热降解容易发生氧化降解５、可生产硬质产品的分散体是？ 塑性溶胶有机溶胶塑性凝胶有机凝胶 ６、流动行为属于宾汉流体的分散体是？ 塑性溶胶有机溶胶塑性凝胶有机凝胶 第四章 1、热固性塑料预压的优点有？ 加料准确简单避免粉尘飞扬利于传热便于带嵌件制品２、模压成型预热效果最好的应是？ 热板加热烘箱加热红外线加热高频加热 第五章 1、下列产品中适合用挤出法成型的有？ 管板片膜 ２、下列产品中适合用挤出法成型的有？ 波纹管弹簧管电线异型材 ３、适合生产聚氯乙烯的挤出机是？ 单螺杆挤出机双螺杆挤出机 ４、提高固体输送率的有效措施有？ 升高料筒温度料筒末端开设纵向沟槽 提高螺杆光洁度加螺杆直径 ５、熔体输送段真实的料流应当是？ 正流逆流横流螺旋流动 ６、大棚膜适合用哪种吹塑方式？ 上吹下吹平吹 第六章 1、从保证充模和减小内应力角度考虑，充模速度适合？ 较快较慢 ２、对收缩率、制品精度影响最大的是哪个阶段？ 充模阶段 压实阶段倒流阶段冷却阶段 ３、制品退火处理的方法是什么？ 加热到热变形温度之下保持一段时间，然后快速冷却 加热到热变形温度之下保持一段时间，然后缓慢 ４、需要进行调湿处理的是哪一种塑料？
