无负压供水设备节能原理及工作原理介绍 无负压供水设备节能原理介绍: 无负压供水设备通过改变输入到交流电机的电源频率,从而达到调节交流电动机转速的目的。根据流体力学的基本定律可知:水泵类设备均属平方转矩负载,其转速N与流量Q、压力(扬程H以及轴功率P具有如下关系: --Q1/Q2=N1/N2;(1 --H1/H2=(N1/N22;(2 --P1/P2=(N1/N23 ;(3 - Q1、H1、P1----水泵在N1转速时的流量、压力(或扬程、轴功率; --Q2、H2、P2------水泵在N2转速时的相似工矿条件下的流量、压力(或扬程、轴功率。 --.将供电频率由50HZ降为45HZ, --则P45/P50=(45/503= 0.729,即P45=0.729 P50; 将供电频率由50HZ降为40HZ,则P40/P50=(40/503= 0.512,即P40=0.512 P50。无负压供水设备水泵一般是按供水系统在设计时的最大工况需求来考虑的,而用水系统在实际使用中有很多时间不一定能达到用水的最大量,一般用阀门调节增大系统的阻力来节流,造成电机用电损失,而采用变频器可使系统工作状态平缓稳定,通过改变转速来调节用水供应,并可通过降低转速节能收回投资。 无负压供水设备工作原理介绍: 一、无负压流量控制器
采用专利技术的无负压控制器时刻监测控制市政管网及补偿罐中的压力,当自来水压力不足时,无负压控制器开始工作,保证市政管网的水压不受影响,自来水公司135号文件规定市政压力不能低于2KG,无负压流量控制器不仅保证了用户用水的安全稳定,同时确保了市政管网压力的稳定。 二、双向补偿装置 采用发明专利技术储能与释放调节装置双向补偿,可自动对自来水管网进行持续水量补偿,还可以对用户管网起到稳压补偿的作用,确保该设备对自来水管网不产生负压供水低峰双向补偿器工作,将水泵出口端的高压水引向低压腔,向低压腔补水,低压腔补满后,关闭,再向高压腔继续补水,当液面逐渐上升,带压得惰性气体被挤压回能量储存装置内,这样就完成了低峰期给罐内补水的过程,当高峰期供水或市政管网压力下降时,双向补偿装置将低压腔的水向恒压腔补水,同时能量存储装置释放能量,积挤压高压腔水向低压腔补水,汇同恒压腔的市政水一同给用水补水,这样就完成了高峰期向用户补水的过程。 三、能量储存器 采用专利技术的能量储存器,内置带压不浮于水的惰性气体,当高峰期供水时,释放能量挤压高压腔水向低压补水,充分利用能量守恒定律的原理,实现高峰期给用户补水,保证罐中的水能够最大程度的补偿到用户管网中,抑制负压产生,保证不对市政管网产生影响。 无负压供水设备节能原理与工作原理由长沙兴崛供水设备有限公司描述的比较专业。
无负压报价方案 （参考图片）项目名称： 设备型号：BF2/2-12/104 工程造价：（￥ 105000元） 报价单位：xxxxxxxx 设备厂家：广州水泵厂 联系人：
xxxxxxxxxxx 企业简介 xxxxxx是销售及安装、维护给排水系统设备的专业公司，是广西城镇供水协会会员单位，广西区水利厅推荐企业。我公司注册资金为200万元，下属4个分公司。我公司主要经营成套给排水设备、阀门、消防系列水泵阀门、污水处理设备、高、低压开关柜、电线电缆、发电机组、PE管等给排水配套设备，并专业从事水系统节能设计及改造工程、成套给排水设备设计及安装工程等。我公司秉承“以质量求生存、以信誉求发展、以管理求效益”的经营宗旨，“诚信、绿色、高效、双赢”的服务理念，自2009年成立以来，已在全区发展了众多的客户，并与众多企业保持良好的合作。我公司所供产品性能合理、质量安全可靠，并拥有一支高素质的员工队伍、完善的售后服务团队。 我公司多年服务于建筑和厂矿企业的供水、水利、消防领域，积累了丰富的给排水系统设备经验，并与众多的行业解决方案供应商建立了良好的合作伙伴关系，拥有较大的客户群。我们将本着真诚合作的原则，以我们在供水、水利、消防领域突出的技术实力、良好的声誉和灵活的合作方式为保证，为我公司所承建的所有工程提供优质的技术支持与售后服务。
广州水泵厂简介 广州水泵厂始建于1976年，位于广东省商业宝地亚运会举办地广州市，产品本着“以顾客为中心、服务真诚；从质量求发展，精益求精”的质量方针。主要产品有《长江牌》系列水泵、控制柜、无负压成套供水设备等。 广州水泵厂产品从七十年代已畅销海内外，为国家赢得良好的声誉。目前产品远销到欧洲、非洲、南美洲、中东、东南亚、香港、澳门等多个国家与地区，其中北京《亚运会》工程、广州《亚运会》工程、约旦河排灌工程、伊朗多家糖厂、港澳多家楼盘生活加压供水及消防设备等，长期定点采用本厂产品作主要产品或配套设备，深受用户的好评与信赖。 广州水泵厂产品领取了国家生产许可证，通过了质量体条ISO9001认证、消防认证、CCC认证，并获得了国家级、省级、国外团体用户颁发的多项殊荣。 广州水泵厂产品涵盖清水泵、排污泵、化工泵、消防泵、真空泵、成套给水设备、电控柜、Y及Y2电动机等.多达五十个系列三千多种规格,产品广泛应用于产品工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离送水,饭店、浴室、宾馆采暖送水,家田排灌、泵站、水厂、纺织、造纸、排污、污水处理、石油与化工、医药食品工业以及其它工业增压配套等行业。 xxxx： 根据贵公司的实际情况及要求，经我公司关技术人员实地考察和详细研究，

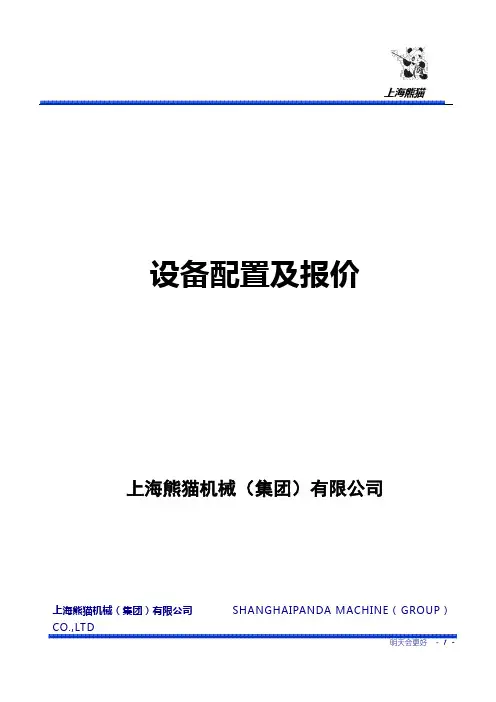

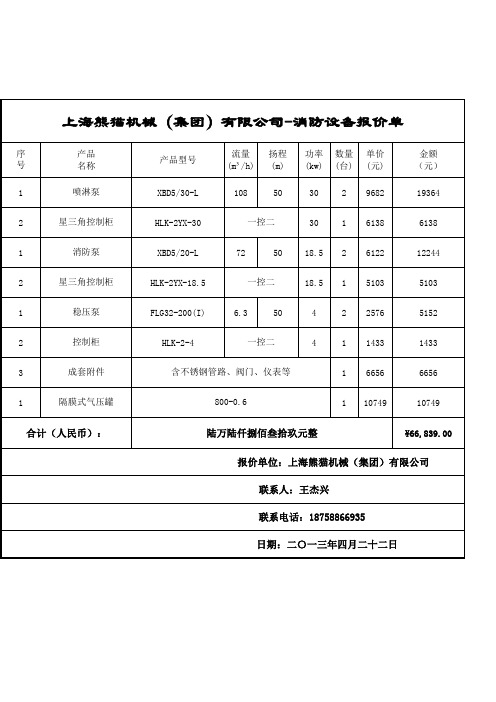

设备配置及报价上海熊猫机械（集团）有限公司
综合说明 本报价文件是根据贵方提供的招标文件及技术参数进行制作的，完全满足现场供水的各项要求。我们将以极大的诚意，力争获取对贵工程的产品供货权。我公司既追求合理的利润，又面对现实争取市场，二者之间我们将采用最灵活的态度去努力争取。我们非常希望能获得充分的机会与贵单位就技术和商务方面问题作进一步的探讨和协商。 在此特别说明如下几点： 1. 材质说明： 为立式多级离心泵，采用德国博格曼进口机械密封，摩擦小、无泄露、使用寿命长；采用瑞典SKF进口静音轴承，选用了特殊的定位结构和加工工艺，运行噪音大大降低。叶轮、导叶、采用不锈钢材质，重量轻、冲压激光焊接，焊接牢固、过流部分光滑保证了（低摩擦、效率高、低阻力、低损耗）外形美观。由于叶轮、导叶、套桶、外壳、泵轴采用不锈钢材质大大减少了泵体重量。整个系统采用食品级不锈钢材质，如不锈钢无负压稳流补偿系统、不锈钢管路、不锈钢截止阀、不锈钢静音止回阀、不锈钢成套附件等。小流量保压系统采用意大利进口，保证了供水管网压力恒定。 2. 产品特点： 1) 环保方面：市政自来水全封闭连接，直接供到用户。水源无污染，保证水质质量好。 2) 节水方面：无负压供水设备是全封闭，无水箱的耗费现象。 3) 节能方面：与市政管网直接串接，充份利用自来水原有的压力，供水设备大部分时间在 低频率下运行，耗电量小，综合节能可达30%-70%。 4) 安装方面：成套设备无须修建蓄水池，设备直接与市政管网和用户用水管网对接，即可 实现自动供水，安装便捷。
5) 投资方面：充分利用自来水管网的压力，能耗小，节省日常开支，节省定期清洗消毒等 费用，综合节约投资可达30%~60%。 3. 运输方式及交货： 1) 运输方式：汽运。 2) 运输保险费已包含在运输费中。 3) 出厂发货前7天通知贵方。 4) 交货地点：按合同规定。 5) 交货周期：根据用户要求。 4. 保险： 我们产品均为中国人民保险公司承保。 5. 产品质量保证： 1) 保证设备是用优质材料和先进工艺并严格照设计图纸、技术要求、系统功能的要求及 国家和部（行业）有关标准进行制造和检验。整个制造的实施过程严格按ISO9001质量体系执行，保证产品技术先进优良的、质量上优越的、没有设计、材料及工艺上的缺陷、适合合同的用途和目的符合招标文件规定的合格产品。 2) 各零部件型号、规格选择完全按贵方要求及标书中指定的具体制造商，未注元器件选 择均为国内优质产品，并可向贵方提供外购件的进货凭证、产品质量检验证明和产品合格证书。 3) 原辅材料入库前均严格进行质量检测。 4) 设备出厂前，均为国家规定的水泵检测规程进行形式试验。 5) 保证所交给的技术资料是完整的、清楚和正确的，并能满足招标文件所规定的设备安 装、试运行、投料生产、性能封条考核、操作和维修的要求。 6) 保证及时派遣技术人员对合同设备的安装、试运行、投料试生产、性能考核、验收、 操作和维修提供必要、正确和充分的技术服务和技术培训。 6. 保修期：

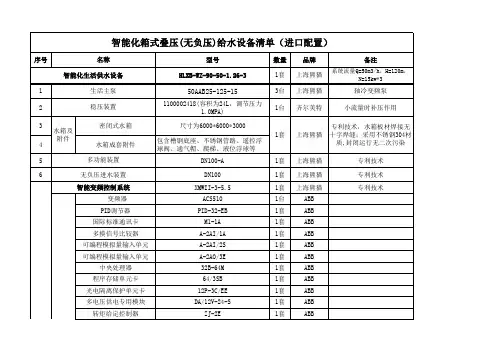

箱式变频无负压供水设备工作原理 智能型箱式泵站主要是由密封结构水箱、增压设备、变频控制柜、稳流器及泵组组成。系统分两路进水，一路进水箱，一路进稳流器，当用水量小，自来水服务压力高时，智能型箱泵一体化泵站直接从自来水管网取水，叠压供水。当自来水服务压力低时，增压装置开始工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。对市政自来水管网没有影响，是供水领域的新一代节能产品。 智能型箱泵一体化泵功能特点 1、保持恒压压力 智能型箱式泵站实时通过压力传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台数和变频器输出频率（反应为电机及水泵转速），以实现恒压供水的目的。当自来水管网压力波动使得压力值小于正常压力值，进水量暂时小于出水量时，系统自动将稳压装置关到适合的位置，并启动增压装置通过多点取水，进行加压，知道进水口压力口压力到达市政自来水管网正常压力值，确保设备进水口水量充足，以满足用户的用水需求。 2、高度自动化 系统能实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停车、瞬间跳闸保护等功能。另可根据用户需求配置人机界面，可视化远程调整、监测和维护。 3、卫生-过流部件均采用不锈钢等食品级材料制造，符合国际涉水卫生规范。 4、叠压运行，节省费用 系统保证管道恒压是根据用水量的变化调整投入台套数和运转速度，用水量大时投入功率大，用水量小时投入功率小。小用水量时（如夜间）系统由小功率泵变频调速恒压供水。系统一直在高效率点运行。因而大大降低了运行费用。可节约能源60%以上。-如市政管网有一定的压力，运行是只需在市政压力基础上补压即可。与传统具有蓄水池的供水设备相比达到同样的效果而从电网吸取的功率较小。及恩呢该效果十分显著。-系统全自动运行无须专人值守：又因没有蓄水池等土建贮水设施，也没有水质处理仪器，免去定期清洗、消毒等工作。故进一步降低了运行费用。 5、反冲洗功能-系智能型箱式泵站具有反冲洗控制功能，当水箱使用一段时间后，系统利用水泵的高压水定期对水箱进行冲洗，同时将含有杂质的水排放出去，确保水箱内不会产生污垢，保证用户用水洁净。 智能型箱泵一体化泵站示意图
无负压供水机组详细介绍： 充分利用自来水管网的原有压力能源，在同样供水需求的情况下，可以选用功率相对较小的水泵及控制设备，同时在夜间小流量用水的情况下利用自来水水压直接供水而无需起动水泵。相比较于传统的带水池的供水设备可节约大量的电能运行成本及成本。 无负压增压供水设备采用水泵与自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，该设备既实现了增加的目的(且丝毫不会影响管网其它用户水)，又节省建水池，水箱的投次，在保证管网水质的同时(无二次污染)，又可充分利用管网的原有水压，其节能效果极其显著，可达50%以上。全自动智能控制，具有多种保护和控制功能，可实现真正无人值守。 概述 节能减排是中国目前热门趋势，公司在变频恒压供水设备的基础上开发了无负压供水设备，无负压供水设备充分利用自来水管网的原有压力能源，在同样供水需求的情况下，可以选用功率相对较小的水泵及控制设备，同时在夜间小流量用水的情况下利用自来水水压直接供水而无需起动水泵。相比较于传统的带水池的供水设备可节约大量的电能运行成本及成本。 无负压供水设备无需建造水池、水箱，占有空间相对较少，节省设备的初期和节省了冲洗水池，给水池消毒的费用。无负压供水设备为全封闭式结构，真正消除供水二次污染，为绿色环保新型供水设备。目前通用的变频恒压供水，取消了地面水池，减少了水质的二次污染，但兴建和使用地下水池的费用和地下水池对水质的污染也是一个问题。因此，无负压供水设备将是变频恒压供水设备的发展与延伸。 无负压增压供水设备采用水泵与自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，该设备既实现了增加的目的(且丝毫不会影响管网其它用户水)，又节省建水池，水箱的投次，在保证管网水质的同时(无二次污染)，又可充分利用管网的原有水压，其节能效果极其显著，可达50%以上。无负压供水设备全自动智能控制，具有多种保护和控制功能，可实现真正无人值守。 水泵，应符合下列规定： 1应采用低噪声、节能型离心泵; 2宜设两台或两台以上; 3水泵过流部分宜采用不锈钢材质。 安装方式：
无负压叠压供水方式探讨 论文作者：游俊峰https://www.doczj.com/doc/204617646.html, 2011-10-24 23:23:11 摘要：无负压叠压供水是在变频供水基础上发展起来的新型供水方式，文章对无负压叠压供水方式谈一些看法。 关键词：无负压；供水；原理 我国对无负压给水设备开发研究始于20世纪90年代中，国民经济快速发展，我国城镇供水系统建设发展很快，供水能力普遍大幅度提高，从市政角度讲，不少城市直接从市政管网抽取二次增压供水基础条件已初步具备。从社会需求上讲，社会经济发展需要，人们又企盼着既避免水质二次污染，又能更节能节电供水增压新设备去代替传统增压设备。正是这种背景下，无负压给水设备开始国内较快发展起来。 一、无负压供水设备工作原理 （一）给水增压系统的演变 我国采用给水增压系统大致经历了三个阶段。第一阶段是采用“储水池＋水泵＋高位水箱”方法，市政来水需要增压水先全部进入储水池，然后由定速泵加压后送至用户，高位水箱起到高低峰用水时调节作用；第二阶段采用“储水池＋变频调速水泵”方法，设定了水泵供水压力后，变频器控制下，水泵转速是随供水量变化而改变，降低转速结果是减小了功率，一定程度上节省了电耗。这两个阶段给水设备通病，一是都有开放性储水设施，水与大气接触水质容易受到污染，二是带一定水压市政供水进入储水池后都泄至大气压，未能利用上市政供水余压，这部分未利用能量，天长日久后将是不小一笔电费。这两个通病都是让无负压给水设备给克服了，无负压给水设备不设储水池，整套设备是密封不与大气接触，故彻底避免了水质二次污染可能；正是密闭系统，设定了供水需要水压情况下，市政水流至水泵进水口时余压可叠加为扬程利用，水泵补充设定水压与余压不足部分故是很节能。另外，储水池一般储存数小时用水量，体积大占也较大，无负压给水设备不设储水池，故也就节省了占，这一点尤其将给水设备放室内或下室时，经济效益尤为明显。这正是第三阶段给水增压设备——无负压给水设备能被人看好，且到迅速发展原因。 （二）无负压供水设备工作原理 无负压供水设备是近年来出现的一种新型给水加压设备，其工作原理是：通过微机控制变频调速来实现恒压供水。设备在运行过程中微机时刻监测市政管网和系统压力，自动控制真空抑制器及稳流补偿器来抑制负压的产生，既充分利用了市政管网的压力，又不产生负压，不对市政管网产生任何不良影响，保证
无负压供水设备选型计算 工程概况： 本项目为某小高层住宅楼工程，建筑物高度约38、6米，工程中生活给水水源为市政自来水管网，水质符合国家《生活饮用水卫生标准》要求。需二次加压户数为40户，按单卫一厨考虑；工程中生活给水采用分区供水方式；一至七层为市政管网直供；八层以上有设备加压，用水高峰期时自来水压力为0。4MPA，自来水进出水管径为 DN100，配一块DN100的总水表。 青岛三利： 一、设计原则 公司技术人员根据本工程特点，市政管网的供水状况以及工程的拟用水情况，结合我公司多年从事无负压技术研究的经验以及我公司无负压产品的独特技术，本着技术先进合理、运行安全可靠、卫生环保健康的原则，同时考虑一次性投资、占地面积、运行费用、日常维护管理、供水安全的情况，为本工程选用一套WWG无负压（无吸程）增压稳流供水设备保证整个系统的供水。 二、设计依据 1、本工程的基本资料 2、《建筑给水排水设计规范》GB 50015-2003 3、《泵站设计规范》GB/T50256-97 4、《给水排水设计手册》第2册（核工业第二研究设计院主编，
中国建筑工业出版社出版） 5、《高程建筑给水排水设计手册》（第二版，湖南科学技术出版社 出版） 6、《给水排水设计手册》第1册。常用资料（中国市政工程西南 设计院主编，中国建筑工业出版社出版） 7、《三利产品设计手册》 三、方案选型计算 1、设计生活给水流量 根据《建筑给水排水设计规范》（GB 50015-2003）第3.6.4条款计算设计流量： 根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，按下式计算出住宅共40户，每户按单卫一厨设计的最大用水时卫生器具的给水当量 平均出流概率： U0=q0.m.k h/0.2.Ng.T.3600(%) 其中： U0--生活给水管道最大用水时卫生器具给水当量平均出流概率 q0--最高用水日的用水定额，取250L/(人/D) m --每户用水人数，取3.5人 kh --小时变化系数，取3.0 Ng --每户设置的卫生器具给水当量数，取Ng=4.0 T—用水时间，T=24H

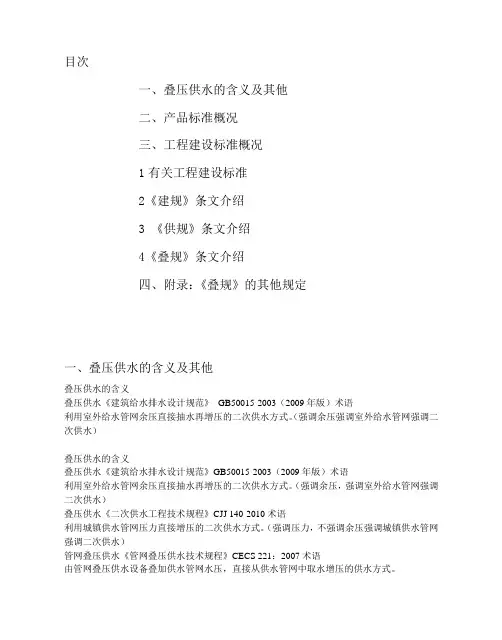

管网叠压式（无负压）给水设备 设计选用应注意的问题 摘要管网叠压式（无负压）给水设备是一种新技术设备。由于尚缺少产品标准和技术规程，在用和使用中存在一些问题。从分析和认识该设备出发，再结合已做的工程实例，提出了应引起注意的问题供广大设计人员和使用者参考。 关键词叠压式（无负压）给水设备吸水管管径稳流补偿罐水泵高效区防污染隔断阀气压罐 管网叠压式（无负压）给水设备作为一种比普通变频调速给水设备更节能节电，又能避免自来水质二次污染的给水增压新设备已经开始在国内发展起来。现在，无论是设计者、还是房地产开发商，在讨论设置或改造增压给水设备时，往往先想到的是能否可以采用管网叠压式（无负压）给水设备。笔者在采用该设备的建筑物和生活小区给水系统的设计方案和施工图的讲座和审查中发现了一些设计缺陷和不合理的地方，这可能与专业设计人员对这一新技术、新设备认识、了解不够有关。现将有关问题提出来供大家借鉴和讨论。 1、使用该设备对市政供水管网供水可靠性有更高的要求 管网叠压式（无负压）给水设备不设储水池，几乎没有储备水量，且一改我国《城市供水条例》中曾规定的“禁止在城市管网公共供水管道上直接装泵抽水”的传统做法，故对市政供水管网有更高的要求，要求市政供水系统供水工况要良好，供水水量要充足，供水水压比较稳定。对于市政供水管网经常性停水或间隙性供水、供水压力过低、供水水量和水压波动过大，以及使用叠压式（无负压）给水设备会对周边用户用水产生较严重影响的这些区域，不应使用。 2、要把握好能使用管网叠压式（无负压）给水设备的用户
不是所有用户都能采用管网叠压式（无负压）给水设备。该设备较适用于住宅楼、居住小区、集体宿舍、宾馆、幼儿园、办公楼、学校、商场等民用建筑，若用于工业生产、消防用水时需征得企业主管单位、消防监督部门的同意。而且不应应到用水集中、瞬间用水量过大的用户、供水保证率要求高且不允许停水的用户，以及对有毒物质、药品等危险化学品进行加工、制造、贮存的工厂、科研单位、仓库等用户。这些规定是为了保护市政或小区供水系统的安全。 3、在市政供水管或居住小区给水干管上引水使用管网叠压式（无负压）给水设备要有规划，在市政供水管网取水应取得地方自来水公司的确认同意根据《室外给水设备规范》（GBJ 13-86 1997年版），市政供水配水管是按最高日最高时用水量进行配置，并按消防、最大转输和发生事故进行流量校核的；根据《居住小区给水排水设计规范》（CECS57：94），服务人员一般在3000人之内的小区给水支管，其设计流量应为担负供水的用户的设计秒流量；而服务人员在3000～15000人范围内的居住小区给水干管，其设计流量应按所供用户的最高时流量计算。若以Ⅱ类普通住宅（无集中热水供应）为例，表1所示为根据《建筑给水排水设计规范》（GB20015-2003）计算出的不同规模该类住宅的设计秒流量与其最高时平均秒流量的比较表。 从表1看出，以Ⅱ类普通住宅为例，对于用最高日最高时平均秒流量配置的市政配水管或居住小区给水干管，让它去带多个总人数相同但以设计秒流量供水的叠压式（无负压）给水设备显然存在管网超负荷的问题。对于其它类别的住宅和包含商场、学校、幼儿园等公共建筑的居住小区情况也是类似的。因此，在市政供水管线或居住小区给水干管上引水使用管网叠压式（无负压）给水设备要有规划，要做合理的水量分配。在市政供水管网取水应取得地方自来水公司的同意。
一、无负压供水设备的工作原理 自来水进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。当自来水能够满足用水压力及水量要求时，供水设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时，系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水，用水高峰期时，若自来水管网水量小于水泵流量时，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入调节罐，消除了自来水管网的负压，用水高峰期过后，系统恢复正常的状态。若自来水供水不足或管网停水而导致调节罐内的水位不断下降，液位控制器给出水泵停机信号以保护水泵机组。夜间及小流量供水时可通过小型膨胀罐供水，防止水泵频繁启动。 无负压供水设备关键技术部分为智能控制系统(变频型)和调节罐的真空消除。智能控制系统核心部分采用西门子可编程控制器，程序软件的编制及设计由资深专业技术工程人员充分根据水泵的运作特点在多年变频给水工程经验基础上精心编制而成，设备具有界面直观，操作简便可靠，性能稳定，高智能化等诸多特点。调节罐的真空消除也是该项目的关键技术，管网叠加的实现完全依靠罐上真空消除器在罐内水被抽空时及时消除罐内真空，从而达到罐内外压力平稳，由此不对市政管网造成负压影响，不影响其它市政管道用户的正常用水。 二、无负压供水设备的特点 1、技术先进：无负压供水设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，无负压供水设备与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。 2、卫生无污染：设备为全密封结构，细菌和粉尘不会进入系统；避免了藻类的滋生，防止了水源二次污染及供水水质污染问题，用户使用的是符合国家卫生标准的自来水。 3、节能效果显著：全封闭结构运行，避免了渗、跑、冒、滴、漏等现象发生，无水池、水箱，节约了消毒冲洗用水。与自来水管网直接串接，可以充分利用自来水原有压力，差多少补多少，自来水满足要求时设备就停止工作。无负压供水设备大部分时间在较低频率下运行，耗电量少。采用变频技术，进一步节能，综合节能一般可达50%以上。 4、运行可靠：对自来水管网无影响，设备利用调节罐无负压自动调节，管网增压供水时不会对原管网产生负压，不影响其它用户的正常用水。 5、投资节约：无需修建蓄水池或水箱，节省了土建投资；无需从零加压，因此设备选型较，设备投资减少；水质无污染，不需要净化设备，节省投资。可充分利用自来水管网的压力，能耗小，节省日常的用电开支。没用水池、水箱，节省定期清洗消毒的费用。 6、设备电气配置灵活：电气控制部分既可采用变频恒（变）压控制，也可采用压力(BZG 气压型）直接控制。 三、无负压供水设备应用范围：
无负压供水设备十大品牌 无负压供水设备十大品牌发展历程 随着经济社会的快速发展和城市化进程的加速，城市建设也走上更高的台阶，高层建筑随之而来拔地而起。商务办公楼、高层写字楼、居民住宅楼也越来越高，鳞次栉比的高层建筑时尚着人们的生活，满足了人们对生活对工作的需要。但是高层建筑在日常使用中，不免会遇到各种问题。各个城市市政管网的压力一般是2公斤左右，供水高度一般是6层楼高。如果建筑超过6层高，市政管网的水压是无法满足要求的。所以，超过6层的建筑必须要配备供水设备对市政管网的水进行加压。所以就有了无负压供水设备的应用需要，无负压供水设备的市场应运而生。 无负压供水设备十大品牌产品概述 无负压供水设备水泵一般是按供水系统在设计时的最大工况需求来考虑的，而用水系统在实际使用中有很多时间不一定能达到用水的最大量，一般用阀门调节增大系统的阻力来节流，造成电机用电损失，而采用变频器可使系统工作状态平缓稳定，通过改变转速来调节用水供应，并可通过降低转速节能收回投资。 无负压供水设备十大品牌设备的特点 1. 无负压供水设备节能，可以实现节电20%-40%，能实现绿色用电。 2. 无负压供水设备占地面积小，投入少，效率高。
3. 无负压供水设备配置灵活，自动化程度高，功能齐全，灵活可靠。 4. 无负压供水设备运行合理，由于是软起和软停，不但可以消除水锤效应，而且电机轴上的平均扭矩和磨损减小，减少了维修量和维修费用，并且水泵的寿命大大提高。 5. 无负压供水设备由于ZBH变频恒压调速直接从水源供水，减少了原有供水方式的二次污染，防止了很多传染疾病的传染源头。 6. 无负压供水设备通过通信控制，可以实现无人值守，节约了人力物力。 无负压供水设备十大品牌设备安装注意事项： 1、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。 2、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。 3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。 4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。 5、排出管路如装逆止阀应装在闸阀的外面。 6、泵的安装方式分为硬性联接安装和柔性联接安装。
无负压供水设备选型参数 无负压供水设备选型参数-无负压供水设备的运行控制功能 手动控制：人为操作面板开关控制设备 自动控制：设备根据传感信号自动改变其工作状态 远程监视：管理人员即便远离现场也能随时监视设备的控制状态温度控制：在热水循环系统中，可根据温度控制设备的工作状态市政水压监控：当市政管网压力可以达到用户所需水压时，给水系统自动处于停止状态自动软启动：设备自动开机时，有变频器或软启动器来实现软启。 无负压供水设备选型参数-无负压供水设备产品组成部分： 1、组合式不锈钢水箱（带泵房）。 2、智能化电气控制系统。 3、低噪音不锈钢多级离心泵（KCDL系列）。 4、无负压进水装置及防倒流装置。 5、不锈钢成套管路。 6、压力、液位信号采集、反馈设施。 无负压供水设备选型参数-无负压供水设备主要技术指标流量范围0--5000m3/h 压力范围0--2.5MPa 控制功率0-280Kw 压力调节精度≤0.01MPa
环境温度0--+40℃ 相对湿度≤90%以下（电控部分） 电源380V(1±10%)50Hz±2Hz 稳流补偿器0.5m3--100m3 无负压供水设备选型参数-无负压供水设备节能: 普通给水设备：自来水全部放入水池中，原有的压力全部为零，再从零开始重新加压给水，原有的能量白白浪费。这种给水方式能耗大，设备运行费用高，使用不经济。 无负压供水设备与自来水管道直接串接，可以充分利用自来水原有压力，差多少补多少，自来水满足要求时设备就停止工作。设备大部分时间在较低频率下运行，耗电量少。采用长方独有的优化变频技术，进一步节能。综合节能一般可达50-70%以上。设备完全停机时，节能可达100%。
叠压供水设备产品特点 1、节省投资：节省投资50%左右，无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。 2、高效节能，运行成本低：可充分利用市政管网供水压力，差多少、补多少、不产生负压、与传统 供水设备相比可节能30%—90%。停电也可维持市政管网水压供水。 3、智能化程度高，操作简单，节省人力：由全自动智能化控制器控制，自行根据用户的用水量和管 网的自来水压力进行调节，实行无人值守。并且采用人机界面(文本、数字)显示，使客户更加直观的看到设备的运行状况。 4、环保卫生:全封闭运行，彻底消除水源二次污染。 5、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护 功能。在异常情况下能进行信号报警、自检、故障判断等。 6、占地少安装方便：只有一组供水控制柜、无负压稳流罐和水泵机组三部分，安装非常简单方便。 7、延长设备的使用寿命：对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。设备寿命可延长3倍以上。 我国采用的楼宇大致经历了四个阶段： 第一阶段是采用“储水池+水泵+高位水箱”的方法，市政来水进入储水池，然后由水泵加压后送至高位水箱，由高位水箱向用户供水，蓄水池起到高峰用水时调节作用; 第二阶段是采用“储水池+水泵+压力罐”的方法，市政来水进入储水池，然后由水泵加压后送至压力罐，由压力罐向用户供水，蓄水池起到高峰用水时调节作用; 第三阶段采用“储水池+恒压变频供水系统”的方法，设定了系统的供水压力后，在控制的作用下， 水泵的转速和投入运行的水泵数量随供水量的变化而改变，输出压力的恒定，一定程度上节省了电耗。 第四阶段管网叠压(无负压)供水时代，设备直接连接在市政来水管网上，不需要修储水池，充分利用了市政来水管网的压力，设备具有高效节能、环保无二次污染、自动化程度高、易维修等特性，逐步成为现代建筑的理性的供水方式。 工作原理 本设备采用微机变频技术、负压处理技术实现无负压供水，通过触摸屏显示运行状态，通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。
无负压供水设备与水箱水塔供水优缺点概述无负压供水设备是一种新型的节能供水设备，设备系运用当今最先进的PIC电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。无负压供水设备以水泵出水端水压(或用户用水流量)为设定参数，通过PIC自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒压稳于设定的压力值。 一、无负压供水设备施工方案工作原理 根据实际使用要求，先设定给水压力值，压力传感器监测管网压力，并转为电信号送至可编程PIC控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出的电压及频率升高，水泵转数升高，出水量增加，当用水量减小时，水泵转数降低，减少出水量，使管网压力维持设定压力值，，在多台泵运行时，逐机软启动，由变频转工频至压力流量满足为止，实现了水泵的循环控制，当夜间停止用水时，可通过附泵来维持工作，并配有稳压隔膜罐，保持管网压力稳定，供水泵可以停机保压。 二、无负压供水设备施工方案产品六大优点： (1)高效节能：充分利用市政水源本身具有的压力热能，差多少补多少，切实有效地、最大限度地发挥了变频调速的节能效果。
(2)洁净卫生：构成连续密闭的增压供水方式，完全保持了市政水源的国家水质卫生标准，从根本上避免了增压系统造成的水质标准降低和各种水源污染问题。 (3)杜绝浪费：不仅淘汰了高位水箱，还彻底地取消了地面(地下)水池水箱，完全杜绝了水箱溢流，定期清洗造成的水源浪费。 (4)运行噪声低：系列产品采用全变频调整方案时，大部分时间特别在夜间处于低噪声运行工况。 (5)设计了全密闭的、兼有缓冲作用和动态补偿作用的水源箱罐，与目前市场所谓无负压罐相比，更具有实际意义，并使控制系统得以简化。 (6)该系列产品控制系统充分总结了国内外变频给水设备的设计制造经验，采用规范通用的控制系统技术方案，可换用任意厂商的变频器、调节器、PLC和其他元器件，调试维修特别方便，为产品的终身售后服务奠定了良好基础，不会因技术进步而导致售后服务问题。 三、供水设备拆除及安装使用 （1）将现有旧设备进行解体拆除工作，确认所有设备电源断开后，将设备供水始端自来水阀门关闭并检查完成后，分别进
几种常见的无负压供水设备
————————————————————————————————作者：————————————————————————————————日期:
几种常见的无负压供水设备 一、第五代叠压补偿式无负压供水设备 简介 第五代叠压补偿式无负压供水设备采用微机变频技术、降噪技术、一屏双机技术、双稳态压力补偿技术、负压处理技术实现无负压供水。通过触摸屏显示运行状态,通过微机控制、双稳态压补偿装置及真空补偿系统,实现了与自来水管网直接串接，并且克服了对管网的不良影响。 首先根据实际情况设定用水点工作压力，检测出水管实际压力并与设定压力进行比较，如果实际压力高于设定压力,则降低变频器频率，反之升高变频器频率。工控微机随时检测管网压力,计算速度很快，调节速度也是瞬时完成，使管网压力始终保持在设定数值上。 另外如设备原理图所示,通过微机控制、双稳态压力补偿装置及真空补偿系统，使本设备可以和自来水直接串接，因水泵工作的叠加原理，使设备可以充分利用自来水原有的压力,增加了变频调速给水设备的节能点。当自来水压力不足致使压力下降时,本设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的水位信号,通过微机控制真空抑制器及双稳态压力补偿装置中的的特殊装置动作,抑制负压的产生,保证设备不对城市管网产生任何影响。
设备结构示意图如下 ZBＷ型叠压补偿式无负压供水设备工作原理(如下流程图）:
主要组成部件 1.双稳态压力补偿系统 自主专利技术（专利号ＺL 2０1２ 2 06460０1.Ｘ),具备高低峰压力补偿及保压不启动泵等独特技术。用水低峰期进行能量储存,多余压力释放到用户管道补偿给用户供水，降低水泵转速及小流量保压不启动泵,节约电能;用水高峰期，高压能腔释放能量,通过装置补偿到自来水给水管道内,从而抑制负压的产生,完成不间断持续正常供水。 2 .管阀防回流系统 自主专利技术（专利号：ZＬ 2012 2 ０１51983.５)：采用304不锈钢无缝管,镜面抛光，防止水回流设计避免泵的反转。 3.旁通管自动供水设计 采用旁通管设计,自来水压力满足供水时无压力损失的供给用户，从而不用启运泵。停电后也能保证低区用户的供水。 4.增压系统 主要由一组(两台或三台）不锈钢多级离心泵组成,不锈钢多级离心泵主要采用了自动激光焊接叶轮，全不锈钢花键轴，变频专用电机,进口轴承和机械密封等组成，具有效率高（阻力小）,噪音低（全部做过动静平衡实验)、寿命长等特点。 5.压力检测装置 采用压力变送器检测,精度达到了千分级，压力精确（传统远传压力表精度为百分级且抗干扰性一般）,稳定性更好,无扰动。 6．稳压系统 采用进口意大利隔膜稳压罐（用于小流量保压不起动泵,节约电能），全自动焊接,烤漆工艺，探伤检测，隔膜胶嚢伸缩次数2０万次以上,具有良好的保压及防水锤的作用,是供水过程中的品质保证。
