通风空调风口验收规范公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

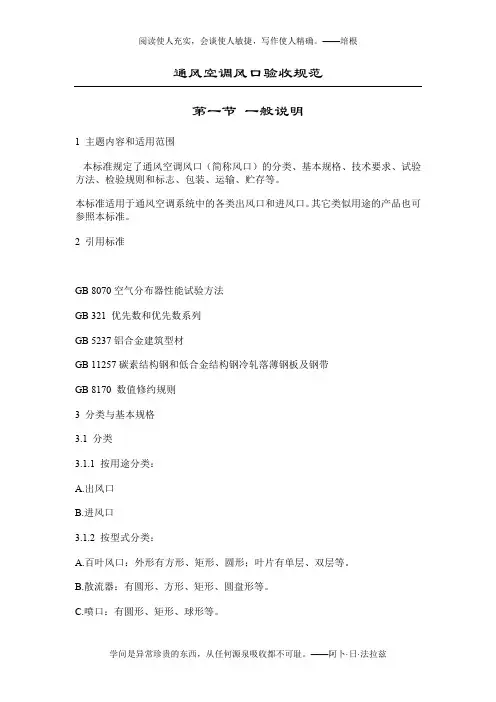

通风空调风口验收规范
第一节一般说明
1 主题内容和适用范围
本标准规定了通风空调风口（简称风口）的分类、基本规格、技术要求、试验方法、检验规则和标志、包装、运输、贮存等。
本标准适用于通风空调系统中的各类出风口和进风口。其它类似用途的产品也可参照本标准。
2 引用标准
GB 8070空气分布器性能试验方法
GB 321 优先数和优先数系列
GB 5237铝合金建筑型材
GB 11257碳素结构钢和低合金结构钢冷轧落薄钢板及钢带
GB 8170 数值修约规则
3 分类与基本规格
分类
3.1.1 按用途分类：
A.出风口
B.进风口
按型式分类：
A.百叶风口：外形有方形、矩形、圆形；叶片有单层、双层等。
B.散流器：有圆形、方形、矩形、圆盘形等。
C.喷口：有圆形、矩形、球形等。
D.条缝型风口：有单条缝和多条缝等。
E.旋流风口。
F.孔板风口（包括网板风口）。
G.专用风口：如椅子风口、灯具风口、孔风口、格栅风口等。
基本规格
3.2.1 风口基本规格用颈部尺寸（指与风管的接口尺寸）表示，按GB 321的要求排列，详见表1和表2。
圆形风口基本规格（MM）表1
方、矩形风口基本规格（mm）表2
3.2.2散流器基本规格可按相等间距数50mm、60mm、70mm排列。
型号表示法
3.3.1型号表示法
分类代号表表3
规格代号用风口基本规格数值的1/10表示。
3.3.2型号示例：
FJS-3225--表示矩形散流器，规格为320*250（mm）
FQP-16--表示球形喷口，规格为160（mm）
FYS-25--表示圆形散流器，规格为250（mm）
第二节技术要求
基本要求
4.1.1风口产品应符合本标准的要求，并按规定程序批准的图样和技术文件制造。
尺寸偏差的允许值如下：
a：矩形（包括方形）风口的尺寸允差风表4。
尺寸允差（mm）表4
b：矩形（包括方形）风口两条对角线之间的允差风表5
c：圆形风口的尺寸允差见表6
尺寸允差（mm）表6
4.1.3风口装饰平面应平整光滑，其平面度应符合表7的规定值。
平面度表7
4.1.4风口装饰面上接口拼缝的缝隙，铝型材应不超过0.15mm，其它材料应不超过0.2mm。风口的叶片应符合下列要求：
a：叶片间距的尺寸偏差不大于±1mm；
b：叶片弯曲度3/1000mm；
c：叶片平行度4/1000mm；
外观要求
4.2.1风口装饰面应无明显的划伤和压痕。
风口装饰面的颜色应一致，无花斑现象。
焊点应光滑牢固。
性能要求
4.3.1 机械性能
a：风口的活动零件，要求动作自如，阻尼均匀，无卡死和松动。
b：导流片可调或可拆卸的产品，要求调节器拆卸文便和可靠，定位后无松动现象。
空气动力性能
a：风口应确定标准试验工况下额定的风量和射程值。标准试验工况条件下：在标准状态空气下，射流的末端速度为0.5m/S，空气全压为10Pa。
b：风口在颈部速度6m/s时，全压损失应不超过100Pa。
c：空气动力性能取值应符合CB8170数值修约规则。
风量一律取整数，尾数为零，射程（可扩散半径）和压力损失取一位小数，局部阻力系数取二位小数。
材料要求
风口应选用防腐性能好，易成型的材料制造。
a：采用铝型材时，应符合GB5237的规定。
b：用用钢材时，应符合GB11253的规定。
c：根据使用要求，亦可采用其它有关材料标准的规定。
第三节试验方法
空气动力性能试验
风口的空气动力性能应按照GB8070规定的试验项目、装置和方法进行试验。
尺寸测量
风口的各种尺寸和偏差用钢板尺、塞尺或样板等测量。
外观检验
外观检验应在照度不少于300LX下目测。
机械性能检验
应在正常使用条件下，用手或专业工具（如样板）检验。
运输试验
包装好的风口稳放在载重汽车上（汽车以25至30KM/H的速度在三通讯公路上行驶300km）或模拟振动台上颠振后，复测尺寸偏差、外观和机械性能。
6 检验规则
检验分类和检验项目
6.1.1 风口检验分出厂检验（或交收检验）和型式检验。
检验项目按表8。
风口检验项目表8
注：进风口不需要检验第6项
出厂检验
6.2.1 每个风口必须经制造厂检验，检验合格方可入库。
风口有下列情况之一时，应进行型式检验：
a：试制的新产品定型时；
b：产品结构和制造工艺、材料等更改，对产品性能有影响时；
c：长期停产后，恢复生产时；
d：产品转厂生产时；
e：批量生产时，每两年至少进行一次；
f：国家质量监督机构提出型式检验要求时。
风口型式检验应包括表8全部项目。
型式检验抽样方法，应在制造厂的合格品中抽取，抽取样品的数量按表现。
抽验数量（个）表9
6.3.4 判定规则，在抽取样品中有一个检验不合格，则加倍抽取，如检验仍有一个不合格，则该批风口判为不合格产品。
7 标志、包装、运输、贮存
标志
7.1.1 每个产品应有厂家商标，并固定在明显部位。
产品出厂的包装箱上应注明：
a：风口名称、商标或代号；
b：制造厂名称；
c：风口型号规格；
d：出厂编号；
e：制造日期；
f：数量和重量。
包装箱应有防潮，防震，禁止翻滚，小心轻放等标志。
包装
7.2.1 每个产品需用塑料袋或其它防护材料包扎。
包扎好产产品税在纸箱中放平，并用软性材料垫实。包装纸箱必须捆扎牢固严密。
包装箱内应有装箱单、产品合格证等到有关文件。
运输和贮存
产品在运输过程中，不应受碰撞、挤压、抛投、雨雪淋袭。
产品应贮存在通风干燥的仓库内，不宜堆放过高，周围应无腐蚀性气体存在。
