皮带输送机使用及维护
教师授课教案
延边凉水煤业有限责任公司
第一章胶带运输机
带式输送机是煤矿井下和地面生产系统中应用最多的一种连续运输设备。它具有运输能力大、工作阻力小、耗电量低、运输距离长、使用寿命长，且对煤的破碎作用小、噪音低、安全可靠等优点，因此，得到了广泛使用。
第一节带式输送机的结构及工作原理
一、带式输送机的类型及适用条件
带式输送机按牵引方式不同，可分为滚筒驱动式和钢丝绳牵引式两类。一般矿井采区多用滚筒驱动式，大巷中使用较多的也是滚筒驱动式，但也有用钢丝绳牵引式的，主井带式运输一般采用钢丝绳牵引式。
带式输送机按传动和驱动方式不同，可分为滚筒驱动式和钢丝绳牵引式；接输送带的强度不同，可分为通用型和强力型；按带式输送机作用不同，可分为转载式、伸缩式和固定式；按带式输送机的安装方式不同，可分为落地式、吊挂式和组合式。
带式输送机既可用于水平运输，又可用于倾斜运输。当用于倾斜运输时其倾角受到一定限制。通常情况下，倾斜向上运输时的倾角不超过180，向下运输时的倾角不超过150。2005年元月在郑煤集团在告成煤矿13扩大区主斜井成功投入运行30°大倾角上运强力胶带，为大倾角敷设带式输送机提供了成功经验。为减小输送带的严重磨损，带式输送机不宜运送有棱角的货物。
目前，在煤矿中常用的带式输送机主要有：DX型钢丝绳芯带式输送机、吊挂式带式输送机、可伸缩带式输送机、普通带式输送机及DTL型电动滚筒等。
二、带式输送机的结构及工作原理
（一）带式输送机的组成
带式输送机的组成部分有：机头部（包括电动机、传动装置、滚筒等）、机身部（包括机架、托辊）、机尾部、胶带、附属装置（包括拉紧装置、清扫装置、制动装置等）等
（二）带式输送机的工作原理
输送带（或钢丝绳）连接成封闭环形，用张紧装置将它们张紧，在电动机的驱动下，靠输送带(或钢丝绳)与驱动滚简（或驱动轮）之间的摩擦力，使输送带(或钢丝绳)连续运转，从而达到将货载由装载端运到卸载端的目的。
（三)带式输送机的结构
现以滚筒驱动带式输送机为例，简单介绍带式输送机的基本结构。
带式输送机的主要组成部分有：输送带、托架及机架、传动装置、拉紧装置、储带装置和清扫装置等。
1．输送带
输送带既是承载机构，又是牵引机构。
输送带种类很多。按带芯结构材料分为钢丝绳芯输送带、尼龙芯输送带、维棉芯输送带和帆布芯输送带。输送带按覆盖层所用的材料分为橡胶带、橡塑带和塑料带；按用途分为耐热、耐寒、耐油、耐酸、耐碱和花纹等输送带；按阻燃性能分为非阻燃带和阻燃带。
常用的输送带有3种类型，即普通输送带、钢丝绳芯输送带和钢丝绳牵引输送带。在这里只介绍前两种输送带的结构。
（1）普通输送带。普通输送带可用在固定式、绳架吊挂式和可伸缩带式输送机上。
夹层输送带用数层帆布做带芯，层与层之间用橡胶粘合在一起，然后在外表面周围用橡胶盖层加以保护。帆布由棉、尼龙等纤维织成或为混纺物。帆布层用来承受载荷并传递牵引力，而橡胶保护层用来防止外界物体对帆布层的损伤及有害物质的腐蚀。
（2）钢丝绳芯输送带。此输送带是用细钢丝绳做带芯（以承受拉力），外面覆盖橡胶制成强力输送带。
（3）输送带的性能要求。由于煤矿井下存在有害有毒气体，加之带式输送机的摩擦传动，所以井下使用的输送带必须符合《煤矿安全规程》的有关性能要求。
所谓阻燃输送带是指在生产输送带过程中，加入一定量的阻燃剂和抗静电剂等材料，经塑化和硫化而成的输送带称为阻燃输送带。
2．托辊和机架
托辊用来支承输送带，减少输送带运行阻力，并使输送带悬垂度不超过一定限度，以保证输送带运行平稳。托辊安装在机架上。托辊由轴、轴承和标准套筒等组成。
托辊按用途可分为槽形托辊、平形托辊、调心托辊和缓冲托辊4种：
（1）槽形托辊。槽形托辊用于输送散装货载，一般由3个托辊组合而成，槽角一般为300，其结构如图7-5所示，可拆式带式输送机的槽形托辊中的3个托辊是互相铰接的，其中两个侧托辊挂在机架上；通用固定式带式输送机的槽形托辊是固定在机架上的。上托辊的间距一般为1.5m。
（2）平行托辊。平行托辊用于支承回空段输送带，一般为长托辊。下托辊的间距一般为3m。下托辊轴头卡在机架的支座里。
（3）调心托辊。调心托辊多用在固定式带式输送机上。因该种输送机的托辊是固定地安装在机架上的，当输送带跑偏时，不能用挪动托辊位置的办法来纠正跑偏现象，故在带式输送机的重载段每隔10组托辊设置一组回转式槽形调心托辊，回空段每隔6-8组设置一组平行调心托辊。
当输送带跑偏碰到侧边的立辊时，立辊带动回转架转动，使输送带向中心移动，则槽形托辊和平行托辊亦随之摆动，使跑偏的输送带被纠正过来。
（4）缓冲托辊。缓冲托辊装在带式输送机的装载处，用以缓和货载对输送带的冲击，从而保护输送带。这种托辊的结构与一般托辊相同，只是在套筒上套以若干个橡胶圈。
机架按结构可分为落地式和绳架吊挂式两种。落地式机架又分为固定式和可拆移式两种。固定式是将机架固定在地基上，而拆移式是在机架与机架之间、托辊与机架之间的连接都采用插入式，用销钉固定，整个机架没有一个螺栓。
绳架吊挂式的钢丝绳机架由两根纵向平行布置的钢丝绳组成，每隔60m安装一个落地式紧绳托架。这种机架的结构简单，节省钢材，又便于拆装。
3．驱动装置
驱动装置是带式输送机的动力源，电动机通过液力偶合器和减速器带动主动滚筒转动。
（1）驱动装置的布置型式。驱动装置有单电动机驱动和多电动机驱动，有单滚筒传动和双滚筒传动。单滚筒传动多用于功率不大的带式输送机。一般驱动装置均布置在机头卸载端。采用单电动机驱动时，两个滚筒需用一对齿数相等的齿轮连接起来；采用双电动机传动时可将齿轮去掉，由两台电动机分别驱动两个漆简。
（2）驱动装置的组成。驱动装置由电动机、联轴节、减速器和主动滚筒等部分组成。若是双滚筒单电动机传动，则还有一对传动齿轮。
①电动机。电动机一般采用交流电动机，电压等级一般采用660V/1140V。随着技术不断进步，目前，矿井带式输送机的电机也逐步采用了6000V高压电动机。电动机是带式输送机的原动力。
②联轴节。带式输送机通常采用液力联轴节和柱销联轴节。
③减速器。带式输送机的减速器一般采用标准齿轮减速器，以达到一定的传动比，使驱动滚筒转速降低。
④驱动滚筒。驱动滚筒是传递动力的主要部件。按生产工艺的不同有钢板焊接结构和铸钢结构两种。其表面有光面、包胶和铸胶之分。在功率不大又潮湿的情况下，可采用光面滚筒；在环境潮湿、功率大
又容易打滑的情况下，以采用胶面滚筒为宜；铸胶滚筒胶面厚而耐磨，有条件的地方应推荐选用。
⑤导向滚筒。导向滚筒的作用是增大驱动滚筒围包角及改变胶带的运行方向，从而使驱动滚筒有足够的牵引力。导向滚筒应根据驱动滚筒的设置以及现场条件来设置。
4．张紧装置
拉紧装置的作用，一是保证输送带有足够的张力，使滚筒与输送带之间产生必要的摩擦力；二是限制输送带在各托辊之间的悬垂度，确保输送机的正常运转。张紧装置主要分为机械张紧装置和重砣张紧装置两类。除此以外还有电动张紧装置和液压张紧装置等5．储带装置
储带装置是用来把可伸缩带式输送机伸缩前后的多余输送带暂时储存起来，以满足采煤工作面持续前进或后退的需要，它装设在带式输送机机头传动装置的后面。
6．制动装置
带式输送机在平均倾角大于40的巷道向上运输时，应设置制动装置，以防止输送机在停止运转后输送带在货载重量的作用下使输送机逆转。
制动器的种类较多，如带式逆止器、滚柱逆止器、电力液压制动器及液压盘式制动器等。
7．清扫装置
清扫装置安设在卸载端，用来清扫胶带表面的粘附物料。目前我国带式输送机上使用较多的是刮板式清扫器。其刮板(用橡胶带制成)靠重砣的重量紧贴在输送带上，将卸载后输送带表面的粘附物料刮掉。这种重砣刮板式清扫装置的使用效果不好。近年来，各部门己广泛使用弹簧式清扫刮板，其效果较好。除在输送机的卸载端外，还在靠近机尾换向滚筒内侧处安设有清扫装置，一般为犁形清扫装置，使刮板紧贴输送带的内表面（回空段输送带的上表面)，清扫运输时撒落和粘附的物科。
清扫装置对双滚筒传动的带式输送机，尤其是分别传动的带式输送机更为重要。因为输送带装煤的上表面要与传动滚筒表面接触，若清扫不净，煤粉会粘结在传动滚筒表面，使输送带磨损过快，还会造成两个传动滚筒直径的差异而使电动机功率分配不均，甚至发生事故。
（1）板式清扫器
板式清扫器安设在带式输送机机头卸载滚筒下部的机头架上，用以对卸载后残载、黏集在输送带承载面上的煤粉和污物进行清扫。一般有弹簧式清扫器和重砣式清扫器两种型式。这两种清扫器结构简
单，在各类带式输送机上得到了广泛应用。
（2）犁式清扫器
犁式清扫器安设在带式输送机机尾滚筒的前部，用以清扫输送带非承载面的杂物，以免其进入机尾滚筒。犁式刮板也是由两层钢板夹一层橡胶板组成，依靠自身重量压在输送带的非承载面。为了伸、缩输送带，可用悬吊器将犁板吊起。
第二节带式输送机的安全保护装置
一、对带式输送机安全保护装置的要求
带式输送机安全保护装置的作用主要有两个：一是防止带式输送机发生火灾享故；另一个作用是保护输送带。因此，安全保护装置必须齐全、完整、可靠、操作和控制方便。
二、带式输送机安全保护装置的类型及保护原理
（一）安全保护装置的类型
根据《煤矿安全规程》的规定：采用滚筒驱动带式输送机运输时，应遵守下列规定：
（1）必须使用阻燃输送带。带式输送机托辊的非金属材料零部件和包胶滚筒的胶料，其阻燃性和抗静电性必须符合有关规定。
（2）巷道内应有充分照明。
（3）必须装设驱动滚筒防滑保护、堆煤保护和防跑偏装置。
（4）应装设温度保护、烟雾保护和自动洒水装置。
（5）在主要运输巷道内安设的带式输送机还必须装设：
1．输送带张紧力下降保护装置和防撕裂保护装置；
2．在机头和机尾防止人员与驱动滚筒和导向滚筒相接触的防护栏。
（6）倾斜井巷中使用的带式输送机，上运时，必须同时装设防逆转装置和制动装置；下运时，必须装设制动装置。
（7）液力偶合器严禁使用可燃性传动介质（调速型液力偶合器不受此限）。
（8）带式输送机巷道中行人跨越带式输送机处应设过桥。
（9）带式输送机应加设软启动装置，下运带式输送机应加设软制动装置。
（二）安全保护装置的保护原理
1．防跑偏保护装置的作用原理
带式输送机在运行中输送带跑偏是常见的一种故障，如不加以保护将会因跑偏而撕毁输送带。目前，带式输送机大多采用行程开关式防跑偏保护装置。它由防偏传感器和控制箱组成。当输送带跑偏时，
输送带将立辊推向外侧，使传感器的动触头和固定触头接触，通过控制箱控制带式输送机断电停机。一般利用带柄的滚式行程开关对输送带的跑偏进行监测。
2．堆煤保护装置
堆煤保护装置，又叫煤位保护装置。它是一种用来检测煤仓是否装满或转载点是否堆积
堵塞的装置。当发生堆煤时，堆煤保护装置控制带式输送机停机。堆煤保护装置主要有碳极式和偏摆式两种。
（1）碳极式堆煤保护装置，由堆煤传感器和控制箱构成。堆煤传感器(一条电缆或特制的煤位探头)置于煤仓或转载点某一高度处，作为固定触头，以煤作为动触头，当煤堆到一定高度与堆煤传感器相接触时，控制箱便控制带式输送机断电停机。
（2）偏摆式堆煤保护装置，由偏摆传感器和控制箱构成。偏摆传感器安装在煤仓上口或两部带式输送机的搭接处。偏摆传感器内有一钢球和延时开关，悬挂的传感器处于垂直状态时，钢球压在延时开关上。当煤位上升使传感器倾斜超过动作角度时，钢球滚开，开关延时动作发出信号，控制箱便控制带式输送机断电停机；当煤下降后，传感器恢复垂直状态，钢球又压住延时开关，使其瞬时复位。
3．烟温报警灭火系统装置
烟温报警灭火系统装置能够连续监测矿井带式输送机系统温度和烟雾的变化情况。当带式输送机周围温度和烟尘浓度达到设定值时，装置中的报警器发出声光报警，同时断电停机，洒水灭火。
烟温报警灭火系统装置主要由控制箱、传感器、声光报警器和喷水装置组成。
一般烟雾保护的传感器为光敏和气敏元件，它的安装位置一般在机头卸载滚筒下风口的5m范围内的巷道内。
4．温度保护
温度保护通常采用热电偶元件或热敏电阻作为监视温度的传感器，对于运动部件（如传动滚筒)是利用铁磁材料的磁导率与温度的变化关系，用磁感应脉冲发送器作为传感器，一旦温度过高，保护装置动作，输送机便停止运行。
5．综合保护与集中控制装置
随着煤炭生产的需要和科学技术的发展，我国先后研制出多种带式输送机综合保护与集中控制装置。它由各种传感器和集中控制台构成，可实现低速、超速、断带、纵向撕裂、堆煤、跑偏、急停、烟雾、温度等保护，并可执行洒水降温，它具有电动机功率、胶带运行速度、紧急停车开关动作位置、跑偏开关动作位置、主电动机温度等数字显示功能以及各种设备工作状态及故障状态的显示，可配合CST等软
启动系统工作，同时对主电动机、给煤机和闸电动机等设备实施控制和保护。
现有的煤矿带式输送机综合保护装置需配套不同类型的保护传感器共同组成控制系统。因各生产厂家采用的技术不同，其性能互有差异，目前集团公司大多使用焦作华飞、宿州华科、河北承德等综合保护装置，其控制原理大都是由继电器组成的硬线逻辑电路、运算放大器、CMOS集成电路、单片机等构成，所有控制及传感器信号输入控制箱，进行分析判断，并发出控制各种设备的指令，使带式输送机的安全运转得到完善保护。通常具有如下性能特点：
（1）具有工作状态、故障种类的LED显示。
（2）起车前能够发出车预警信号，还具语言预警及语言故障报警功能。
（3）既能单机使用，又可实现由多条带式输送机组成集控的运输系统，并在集控制时能够实现通讯。
（4）集控时各台均可显示自己在集控中的位置，有些由于成功的采用双音频传输技术，使运输系统运行状态对位显示比较直观，使操作者易于观察。
（5）故障自锁及解锁功能。
（6）全线系统状态对位显示功能。
（7）全线联系及对讲功能。
（8）能够实现带式输送机的多种保护功能，各种保护传感器动作的同时有故障种类指示及警报或有语言报警。传感器输入信号均为低电平有效；动作类型可分保护后立即停机和延时停机等。
煤矿带式输送机综合保护装置通常具有“单台”和多台联机的“集控”两种工作方式，集中控制时具有连锁保护功能，即某1台停机时，向其供煤的带式输送机连锁停机，具有逆煤流延时顺序起动开车功能。装置在手动控制方式下，配接开停传感器可实现顺煤流延时顺序起动开车。无论在集控方式或手动方式下，该装置均有起动开车延时功能、语言预警功能、故障停车保护功能、故障显示功能、故障语言报警功能、故障自锁及解锁功能、并具运行状态、故障种类的LED显示，以及多机“集控”时全线系统状态对位显示功能、全线信号联络及对讲功能。
（1）单台使用：开车前将工作方式设定为“单机”，然后用装置的控制面板信号按钮联系起停车，用起、停按钮对带式输送机进行起、停车控制。同时面板上设有的各种状态指示灯指示装置的工作状态。
（2）多台联机使用（集控方式）。开车前将工作方式设定为“集控”按运输系统中各条胶带机的煤流顺序，依次设定相应各台主机的编号。
①正常起车：根据开采工作面的需要，工作面带式输送机一般设置为首台，由人工直接控制，当采面出煤时，司机操作工作面带式输送机综合保护装置的“起车”按钮，工作面带式输送机开始运行，当煤流碰到安装在机接近机头位置的开车传感器时，给与工作面带式输送机搭接的转载带式输送机的控制单元发送开车信号，控制转载带式输送机开车，煤流碰到安装在转载带式输送机接近机头位置的开车传感器时，顺控下一台搭接带式输送机起车，依次类推，直到末台带式输送机运转，把采区工作面的煤运到煤仓；此外，有些产品的集控时的起车方式是根据运输系统中各条胶带机的运长、带速测算出每部胶带的煤流时间，设定各台带式输送机综合保护装置顺控下台带式输送机起车时间，由“首台带式输送机→中间转载带式输送机→末台带式输送机”之间的时序实现运输系统的运转。
②正常停车：当开采工作面停止出煤时，由司机操作工作面带式输送机综合保护装置的“停车”按钮停车，当安装在工作面带式输送机机头的开车传感器无煤时，不再向与工作面带式输送机搭接的转载带式输送机控制装置发送开车信号，中间的各台转载胶带机在煤运完后自动停车，如此依次进行，整条运输线按顺煤流方向逐台直至全线停车；在以时序控制的集控系统，在工作面带式输送机停车后，按设定的延时时间依次停各台转载带式输送机至全线停车。
③故障停车：出现保护故障时，故障停车的那一台向全线送出故障语音报警信号，并实现全线的立即停车，全线的系统状态指示对各台的起停作对位显示。
目前，各种类型由带式输送机综合保护装置组成的控制系统，以其体积小、质量轻、经济、可靠、操作维护方便、保护功能齐全、易于安装使用等优点在煤矿井下带式输送机的安全保护控制上得到广泛使用。因各自的制造厂家不同，其性能特点、使用方法略有不同，用户在设计控制系统选型时，结合本单位的实际情况，根据《煤矿安全规程》的相关规定，充分考虑各自产品的性能特点，需监控带式输送机的运长、功率、带宽、驱动方式等配置参数，合理配备各种保护传感器的种类及数量，以确保带式输送机运转的安全高效。
第三节带式输送机的操作与维护
一、带式输送机的安全操作
（一）司机上岗的要求
带式输送机司机必须经过培训，考试合格，持证上岗，严格按《煤矿安全规程》和《操作规程》的要求认真进行操作。严格执行各项规章制度，集中精力，谨慎操作，班中不得脱岗、串岗、睡觉。
（二）带式输送机司机的岗位责任制
（1）要熟悉设备性能和构造，达到会操作、会保养、会排除一般故障；坚守工作岗位，严格按操作规程作业，要正确使用和操作机器，保证机器安全运转。
（2）掌握运转情况，经常检查各部件和保护系统是否动作可靠，保持设备完好状态。
（3）紧固各部螺钉，调正输送带跑偏，调整清扫器和检查张紧装置。
（4）清除驱动滚筒至下部带式输送机机尾范围内浮煤、浮矸，保持机头部的设备清洁。·
（5）操作中发现问题按有关规定及时处理，处理不了要及时汇报。
（6）司机有权拒绝违章指挥，有权拒绝无证人员操作。
（7）司机证要随身携带。
在生产实践中，所总结的司机岗位责任制概括为：
一坚守――坚守工作岗位；
二做到――做到设备清洁完好，做到巷道清洁卫生、无杂物；
三勤快――维护保养勤快；处理跑偏勤快；清理机头、机尾勤快；
四严格――严格遵守操作规程，严格执行岗位变接班制度，严格执行巡回检查制度，严格遵守劳动纪律。
（三）交接班制度的主要内容
（1）交接班必须在现场进行。
（2）交班时必须把本班设备运转及检查情况向接班人交待清楚，并有记录。
（3）交班时如发现接班人醉酒、病异等不正常现象时，不能进行交班，应报上级处理。
（4）接班人必须与交班人核对运转及检查情况。当发现问题时应提出。
（5）双方同意后，在交接簿上进行交接签字。
（6）接班时应对信号、安全保护装置进行试验。
（四）带式输送机的操作规程
1、开车前应检查的项目与要求：
①各部位螺栓齐全紧固；
②清扫器齐全，清扫器与输送带的距离不大于2～3mm，并有足够的压力，接触长度应在85%以上；
③机架联接牢固可靠，机头、机尾固定牢固；
④托辊齐全，并与带式输送机中心线垂直；
⑤输送带张紧力合适（不得打滑、不得超过出厂规定）；
⑥输送带接头平直、合格；
⑦油位、油质和油封必须符合规定；
⑧通讯、信号系统可靠无故障；
⑨各种保护装置齐全、灵敏可靠。
2、起动运行：
①起动前必须与机头、机尾及各装载点取得信号联系，待收到正确信号，所有人员离开转动部位后方可开机；
②注意输送带是否跑偏、各部温度、声音是否正常；
③保证所有托辊转动灵活，机头、机尾无积煤、浮煤；操作人员离开岗位时要切断电源并闭锁；
④停机前，应将输送带上的煤拉空。
（五）司机开机前的准备
（1）认真检查输送机的传动装置、电动机、减速器、液力偶合器等各部螺栓是否齐全紧固，是否有渗、漏油现象，油位是否正常。
（2）检查清扫器和各种保护是否可靠正常。
（3）检查输送带张紧是否合适，输送带接头是否良好，输送带上有无易伤害输送带的硬物，输送带有无卡堵现象。
（4）检查各导向滚筒、驱动滚筒和上下托辊是否齐全、可靠，安全牢固。
（5）检查消防设施是否齐全。
（6）检查文明生产环境是否良好，各种管线有无挤压、破损。
（7）检查通讯、信号系统是否正常。
（六）带式输送机在起动、运行、停止时的安全操作注意事项
（1）信号不清、保护装置不灵、电动机及减速箱埋住、机械设备有异响、故障没有处理好、电动机温度超过800C，不许开车。
（2）起动前先发出信号，警告人员离开输送机的转动部位。
（3）起动时先点动1～2次电动机，听声音，看状态，确认无异常情况后方可连续运转。
（4）运转中司机要做到三注意：一要注意输送带张紧情况。发现有打滑现象应立即处理，处理不了的及时回报。二要注意输送带运行情况，如发现跑偏等异常现象应立即处理或及时回报。三要注意开机、停机信号，不出现误操作。
（5）在正常情况下停机时，应将带式输送机上的货物拉运完后方能停机。
（6）停机后应清扫各部，保持周围清洁；同时将开关置于零位，并加以闭锁。

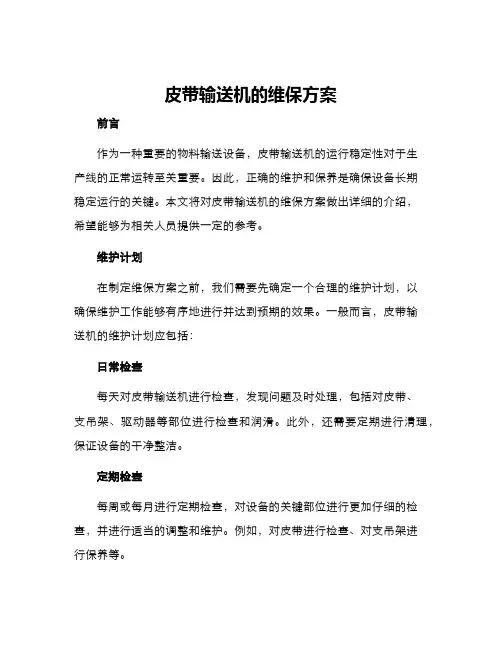

二、带式输送机的日常检查与维护
（一）日常检查与维护的内容
运行中的带式输送机每日最少要有2～4h的集中检查维修时间，日常检查和维护的内容有：（1）输送带的运行是否正常，有无卡、磨、偏等不正常现象，输送带接头是否平直良好。
（2）上、下托辊是否齐全，转动是否灵活。
（3）输送机各零部件是否齐全，螺栓是否紧固、可靠。
（4）减速器、联轴器、电动机及滚筒的温度是否正常，有无异响。
（5）减速器和液力偶合器是否有泄漏现象，油位是否正常。
（6）输送带张紧装置是否处于完好状态。
（7）各部位清扫器的工作状况是否正常。
（8）检查、试验各项安全保护装置。
（9）检查有关电气设备（包括电缆等）是否完好。
（10）认真填写日检记录。
上述检查若出现异常情况应立即安排检修，及时排除故障。
（二）司机巡回检查的内容
司机的巡回检查是一项重要的制度，巡回检查的重点内容是：（1）各发热部位温度是否超过规定要求。
（2）制动系统是否工作正常，间隙是否符合要求。
（3）电动机和减速器运转有无异响。
（4）输送带张紧力是否适当。
（5）输送带在运行中是否有异常跑偏。
（6）安全保护装置是否动作可靠。
（7）消防水路是否畅通。
（8）信号装置是否正常。
（三）检修、维护带式输送机时的注意事项
（1）带式输送机驱动装置、液力偶合器、传动滚筒、尾部滚筒等转动部位要设置保护罩和保护栏杆，防止发生绞人事故。
（2）工作人员衣着要利索，袖口、衣襟要扎紧。
（3）在带式输送机运行中，禁止用铁锹和其他工具刮板输送带上的煤泥或用工具拨正跑偏的输送带，以免发生人身事故。
（4）输送机停运后，必须切断电源。不切断电源，不准检修。挂有“有人工作、禁止送电”标志牌时，任何人不准送电开机。
（5）在更换输送带和做输送带接头时，确需点动开车或用人力拉动输送带时，人员要远离输送带；严禁直接用手拉或用脚蹬踩输送带。
（6）在对输送带做接头时，必须远离机头转动装置5m以外，并派专人停机、停电、挂停电牌后，方可作业。
（7）在清扫滚筒上粘煤时，必须先停机，后清理。严禁边运行
边清理。
（8）在检修输送机时，应制订专门措施。在实施中，工作人员严禁站在机头、尾架、传动滚筒及输送带等运转部位上方工作。
（9）带式输送机司机检查减速器内润滑油是否需要补充或更换的方法：
①取下减速器的油尺，观察油迹在油尺上的刻度值，如果油位低于大齿轮半径的1/2，说明油量少，应补充润滑油，使补充后的油面超过大齿轮半径的1/2。
②煤炭标准MT-88规定：新制造或大修后的减速器，在工作250h 后应更换新油，以后每隔3～6个月彻底清洗换油。
③当出现下列情况时也必须换油：
（a）油的外来杂质含量达到2%，而被磨损的金属颗粒含量超过0.5%时。
（b）除油包水齿轮油外，油中水含量高于2%时。
（c）油质不符合要求时。
（10）带式输送机司机对滚筒轴承进行注油的方法：滚筒轴承检修后应装入相当于其容积2/3的3号钙基润滑脂，每日由其轴承座上的注油嘴注油一次。三个月清洗并换润滑脂一次。
（11）带式输送机司机对胶带的维护、保养方法：
①在条件允许的情况下，尽量减少给煤嘴与胶带的距离，减缓煤矸对胶带的冲击和磨损。
②严格控制水煤、大块物料及铁器给到胶带上。已经给到胶带上的大块物料及铁器被发现后，要及时停机，将大块物料及铁器搬离胶带后再开机。
③对胶带边部损坏、中部纵向撕裂和脱胶部位要及时修补。
④对于胶带接头严重变形、破裂，金属卡子变形、损坏，要及时重新接头、整形或更换金属卡子。
⑤增设必要的调心托滚，防偏保护、断带、打滑保护，以保证胶带正常工作，使带式输送机在事故运转中能及时自动停机，防止事故扩大，从而保护胶带。出现一般的胶带跑偏现象，调心托滚可以调正胶带运行方向。
⑥严格按操作规程操作带式输送机。
⑦有淋水的带式输送机道，应采取防水措施。
（12）带式输送机司机维护、使用胶带输送机的方法：
①必须保持带式输送机有良好的、清洁的工作环境，保证电动机、液力联轴器和减速器具有良好的散热条件。机头、机尾和机身部的煤粉应及时清扫干净。
②应尽量避免频繁启动带式输送机，正常情况下应空载启动。在
双电动机驱动时可按先后顺序启动，也可同时启动2个电机。
③每班工作前必须检查液力联轴器有无漏油现象，易熔塞是否合格。并检查液力联轴器的充液量，发现液量不足应及时按规定补充。补充后的液量应达到液力联轴节说明书的要求。带式输送机在运转过程中禁止取下液力联轴器的保护罩。
④经常检查机身钢丝绳的张紧程度，发现有松弛现象应及时张紧，紧绳后应注意观察胶带是否跑偏，若跑偏应及时调整。
⑤应定期检修托辊，检修时密封圈内必须加适量的润滑脂，转动不灵活或损坏托辊应立即更换。
⑥不允许胶带在传动滚筒上有打滑现象，发现胶带松弛应及时张紧；发现胶带跑偏应立即调整，不允许产生磨胶带边缘现象。
⑦经常检查胶带接头，发现局部损坏要及时修理或更换接头。
⑧清扫器要保持良好的工作状态，若部件磨损到一定程度应及时更换。
⑨绳卡上斜楔必须打紧，防止胶带跑偏时划破胶带。
⑩装载点应保持煤矸装在胶带正中，不允许从很高的高度上直线装载，以防大块煤矸砸坏胶带。
第四节带式输送机常见事故的预防与处理
一、输送带跑偏的预防与处理
（一）输送带跑偏的基本规律
带式输送机运行时输送带跑偏是最常见的故障。这类故障重点注意安装尺寸的精度与日常维护保养。跑偏的原因有多种，需根据不同的情况区别处理。在生产中人们通过实践和探索总结出了输送带跑偏的基本规律，为预防和处理事故提供了可靠的依据。输送带跑偏的基本规律是：
（1）偏大不偏小。滚筒与托辊两侧直径大小不一，输送带运行过程中就会向大的一侧跑偏。
（2）偏高不偏低。支承装置造成输送带两侧不在同一个水平面上，输送带运行中便向高的一侧跑偏。
（3）偏紧不偏松。输送带两侧的松紧程度不一样，运行中输送带则向紧的一侧跑偏。
（4）偏后不偏前。以输送带运行方向为准，托辊或滚筒不在运行方向的垂直截面上，一侧后一侧前，则输送带在运行中便会向后的一侧跑偏。
（二）输送带跑偏的原因
输送带跑偏的主要原因有：
（1）传动滚筒或机尾滚筒两头直径大小不一；
（2）滚筒或托辊表面有煤泥或其他附着物；
（3）机头传动滚筒与尾部滚筒不平行；
（4）传动滚筒、尾部滚筒轴中心线与机身中心线不垂直；
（5）托辊安装不正；
（6）给料位置不正；
（7）滚筒中心不在机身中心线上；
（8）输送带接头不正或输送带老化变质造成两侧偏斜；
（9）机身不正。
（三）输送带跑偏的危害
输送带跑偏不仅会影响生产，损坏输送带。当使用非阻燃输送带时，还会因跑偏增加输送带运行阻力，使输送带打滑，可能引起矿井火灾事故。
（四）输送带跑偏预防与处理
1．预防措施
（1）提高安装质量；
（2）提高输送带接头质量；
（3）加强巡回检查与维护；
（4）保证装载不偏；
（5）保证清扫装置正常。
2．现场处理方法
（1）自动托辊调偏：当输送带跑偏范围不大时，可在输送带跑偏处，安装调心托辊。
（2）单侧立辊调偏：输送带始终向一侧跑偏，可在跑偏的一侧跑偏范围内加装若干立辊，使输送带复位。
（3）适度拉紧调偏：当输送带跑偏忽左忽有，方向不定时说明输送带过松，可适当调整拉紧装置以捎除跑偏。
（4）调整滚筒调偏：输送带在滚筒处跑偏，检查滚筒是否异常或窜动，调整滚筒至水平位置正常转动，消除跑偏。
（5）校正输送带接头调偏：输送带跑偏始终一个方向，而且最大跑偏在接头处，可校正输送带接头与输送带中线垂直消除跑偏。
（6）垫高托辊调偏：输送带跑偏方向、距离一定，可在跑偏方向的对侧垫高托辊若干组，消除跑偏。
（7）调整托辊调偏：输送带跑偏方向一定，检查发现托辊中线与输送带中线不垂直，就可调整托辊，消除跑偏。
（8）消除煤泥调偏：输送带跑偏点不变，发现托辊、滚筒粘着煤泥，就要消除煤泥调偏。
（9）校正给料调偏：输送带轻载不跑偏，重载跑偏，可调整给
料重量及位置消除跑偏。
（10）校正支架调偏：输送带跑偏方向、位置固定，跑偏严重，可调整支架的水平和垂直度，消除跑偏。
（11）托辊组轴线同输送带中心线不垂直而引起跑偏。处理办法为调整承载托辊组。输送带在中部跑偏时，可调整托辊组的位置来调整跑偏（在制造时托辊组的两侧安装孔都加工成长孔，便于进行调整）。具体调整方法是胶带偏向哪一侧，托辊组的哪一侧就朝胶带前进方向前移，或另一侧后移。
（12）滚筒不水平引起跑偏。处理办法为调整驱动滚筒与改向滚筒位置。驱动滚筒与改向滚筒的调整是胶带跑偏调整的重要环节。因为一条胶带输送机至少有2到5个滚筒，所有滚筒的安装位置必须垂直于胶带运输机纵向中心线，若偏斜过大必然发生跑偏。其调整方法与调整托辊组类似。对于头部滚筒，如输送带向滚筒的右侧跑偏，则右侧的轴承座应当向前移动；胶带向滚筒的左侧跑偏，则左侧的轴承座应当向前移动；也可将前者左侧轴承座后移或后者右侧轴承座后移。尾部滚筒的调整方法与头部滚筒刚好相反。
（13）张紧处的调整。胶带张紧处的调整是胶带输送机跑偏调整的一个非常重要的环节。重锤张紧处上部的两个改向滚筒除应垂直于带式输送机纵向中心线外，还应垂直于重力垂线，即保证其轴中心线水平。使用螺旋张紧装置时，张紧滚筒的两个轴承座应当同时平移，以保证滚筒轴线与带式输送机纵向中心线方向垂直。具体胶带跑偏的调整方法与滚筒不水平跑偏的调整类似。
（14）转载物料落料位置对胶带跑偏的影响。它的特点是：空载时不跑偏，一经加上物料就跑偏。转载物料落料位置对胶带的跑偏有非常大的影响，尤其是落料溜槽的水平投影与输送机成垂直时影响最大。偏离输送机方向的溜槽倾角越小，物料的水平速度分量越大，对胶带的侧向冲击也越大，同时物料也很难居中，胶带横断面上的物料易偏斜，最终导致胶带跑偏。若物料偏到右侧，则胶带向左侧跑偏，反之亦然。减少或避免这种因素引起的输送带跑偏，可改变物料的下落方向和位置，或增加导料槽长度阻挡物料。
（15）滚筒表面粘结物料，使滚筒成为圆锥面，会使胶带向一侧偏离。特别是输送物料湿度大时，容易使物料落入回程胶带而粘接在滚筒上，造成跑偏。处理办法为经常检查清扫器和进行人工清扫。
（16）输送带空载时发生跑偏，而加上物料就能得到纠正。这种现象一般是初张力太大，造成胶带太紧而引起的，可进行适当调整：稍放松拉紧装置或减少重锤块。
（17）双向运行胶带运输机跑偏的调整。双向运行的胶带运输机胶带跑偏的调整比单向胶带运输机跑偏的调整相对要困难许多，在具
体调整时应先调整某一个方向，然后调整另外一个方向。调整时要仔细观察胶带运动方向与跑偏趋势的关系，逐个进行调整。重点应放在驱动滚筒和改向滚筒的调整上，其次是托辊的调整与物料的落料点的调整，同时应注意胶带在硫化接头时，应使胶带断面长度方向上的受力均匀。
二、输送带打滑的预防与处理
（一）输送带打滑的原因
输送带打滑的主要原因有
（1）输送带张力不够。
（2）机头部淋水大或在输送带上拉水煤，造成驱动滚筒和输送带间的摩擦系数降低。
（3）输送带上装载过多。
（4）严重跑偏，输送带被卡住。
（5）清扫器失效，造成滚筒与输送带间有大块异物。
（二）输送带打滑的危害
输送带在驱动滚筒上打滑，因摩擦而使输送带表面温度升高，同时加剧了输送带的磨损，还可能引起点燃输送带而发生着火事故或引发其他事故。
（三）输送带打滑的预防
防止输送带打滑具体措施有：
（1）经常检查输送带的张紧程度，适度拉紧输送带。
（2）经常检查输送带接头状况。
（3）采取有效的防淋水措施。
（4）保证清扫装置、防打滑装置的可靠运行。
（5）装载量要控制，严禁超载运行。
（6）停机时要拉清输送带上的煤，且不得再装载。
三、断带的预防与处理
（一）断带原因
（1）输送带张力不够。
（2）输送带超期使用，严重老化。
（3）水煤冲砸输送带；大块物料及铁器等卡住或冲砸输送带。
（4）输送带接头质量不符合要求。
（5）输送带接头严重变形或损坏；输送带接头处的金属卡子损坏。
（6）输送带跑偏被机架卡住。
（7）输送带张紧装置作用在输送带上的拉力过大。
（二）断带的预防及处理方法
（1）更换符合要求的输送带。
（2）输送带达到使用寿命期限，应及时更换。
（3）严格控制水煤、大块物料及铁器给到输送带上。
（4）去掉质量低劣的输送带接头，重新连接输送带；更换金属卡子。
（5）增加调偏托辊及防偏保护装置；发现输送带跑偏被机架卡住，应立即停机处理。
（6）将张紧装置的张紧力调整合适。
（7）发生断带事故以后，可采取以下步骤进行处理：
①清除断带处输送带上的浮煤；
②用卡板卡住断带的一头；
③用钢丝绳锁住断带的另一头；
④松开张紧装置；
⑤用绞车牵引输送带；
⑥割齐输送带断头；
⑦重新连接输送带；
⑧经试运转，确认无间题后，再正式投入使用。
一、科技名词定义 中文名称： 皮带输送机 英文名称： belt conveyer，coal conveyer belt;belt conveyer;belt conveyor 其他名称： 皮带输煤机;皮带机;皮带运输机;皮带输送机 定义1： 由承载于一长列槽形托辊的橡胶带连续运煤的机械。 应用学科： 电力（一级学科）；燃料（二级学科） 定义2： 由橡胶输送带、钢支架、辊筒、驱动装置和张紧装置组成的一种构造简单的连续运输设备。应用学科： 电力（一级学科）；水工建筑（二级学科） 定义3： 用无极挠性输送带载运物料的输送机。 应用学科： 煤炭科技（一级学科）；矿山机械工程（二级学科）；矿山运输（三级学科） 定义4： 由驱动装置带动胶带或链板循环运转输送料物的机械。 应用学科： 水利科技（一级学科）；水利工程施工（二级学科）；施工机械（水利）（三级学科） 二、百科名片介绍：
带式输送机是一种摩擦驱动以连续方式运输物料的机械。主要由机架、输送皮带、皮带辊筒、张紧装置、传动装置等组成。它可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送，也可以进行成件物品的输送。除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。 带式输送机可以用于水平运输或倾斜运输，使用非常方便，广泛应用于现代化的各种工业企业中，如：矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中。 三、皮带输送机的工作原理： 带式输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒（传动滚筒）；另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动，输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端，以增大牵引力，有利于拖动。物料由喂料端喂入，落在转动的输送带上，依靠输送带摩擦带动运送袋卸料端卸出。 四、皮带输送机的种类： 1、转弯皮带机 2、爬坡皮带机 3、直行皮带机 4、特殊皮带机（45度皮带机、扇型皮带机等） 5、轻型皮带机 6、窄式皮带机 7、伸缩皮带机 8、装卸皮带机 9、钢带输送机 五、皮带输送机的主要种类： 皮带输送机的撒料是一个共性的问题，原因也是多方面的。但重点还是要加强日常的维护与保养。 1. 转载点处的撒料转载点处撒料主要是在落料斗，导料槽等处。如皮带输送机严重过载，皮带输送机的导料槽挡料橡胶裙板损坏，导料槽处钢板设计时距皮带较远橡胶裙板比较长使物料冲出导料槽。上述情况可以在控制运送能力上，加强维护保养上得到解决。 2. 凹段皮带悬空时的撒料凹段皮带区间当凹段曲率半径较小时会使皮带产生悬空，此时皮带成槽情况发生变化，因为皮带已经离开了槽形托辊组，一般槽角变小，使部分物料撒出来。因此，在设计阶段应尽可能地采用较大的凹段曲率半径来避免此类情况的发生。如在移动式机械装船机、堆取料机设备上为了缩短尾车而将此处凹段设计成无圆弧过渡区间，当皮带宽度选用余度较小时就比较容易撒料。 3. 跑偏时的撒料皮带跑偏时的撒料是因为皮带在运行时两个边缘高度发生了变化，一边高，而另一边低，物料从低的一边撒出，处理的方法是调整皮带的跑偏。 六、输送机发展历史： 中国古代的高转筒车和提水的翻车，是现代斗式提升机和刮板输送机的雏形；17世纪中，开始应用架
1.概述 DSJ65/25/2×40、DSJ65/25/2×55型伸缩带式输送机主要用于综采工作面的顺槽运输，也可以用于一般采煤工作面的顺槽和巷道掘进运输系统。 用于顺槽运输时，尾端配刮板机和转载机与工作面运输机相接；用于巷道掘进运输时，尾端配皮带转载机与掘进输送机械相连。 1.1上述两种规格输送机的工作条件： a ）环境温度为－10℃～＋40℃，环境相对湿度不超过95%（25℃时） b ）工作环境空气成分应符合《煤矿安全规程》（2006年）中第一百条规定。 c ）输送物料应为容量小于2.0t/m 3的各种不规则形状的原煤和矸石。 d ）工作环境允许存在淋水现象。 e ）工作制为连续型。 2.型号编制及含义说明： 2.1举例： D S J 65 / 25 / 2× 40 台kW 电动机 输送量t/h 带宽cm 钢架伸缩 煤矿用带式输送机24025065 3.主要技术参数 具体见表3.1。 4.产品特点 4.1除转载机与机尾有一搭接长度可供工作面快速移动外，另有贮带装置可使机身实 现伸长和缩短，从而能有效地提高顺槽运输能力，加快回采和掘进进度。 4.2设置在机头后部的胶带张紧装置，采用绞车拖动，用以调节胶带的张紧程度。 4.3传动滚筒采用菱形铸胶，增大了摩擦系数。 5.工作原理和主要结构特征 5.1工作原理 伸缩胶带输送机与普通胶带输送机的工作原理一样：是以胶带作为牵引承载机构的连续运输设备。它与普通胶带输送机相比增加了贮带装置和收放胶带装置等。当游动小车向机尾一端移动时，胶带进入贮带装置内，机尾回缩；反之则机尾延伸。因而使输送机具有可伸缩性能。
表3.1 主要技术参数表 5.2主要结构特征 伸缩胶带输送机分为固定部分和非固定部分二大部分，固定部分由机头传动装置、贮带装置、收放胶带装置等组成；非固定部分由无螺栓连接的快速可拆支架、机尾等组成。 5.2.1机头传动装置 机头传动装置由传动滚筒、减速器、液力偶合器、机架、卸载滚筒、清扫器等组成。机头传动装置是整个输送机的驱动部分，两台电机通过液力偶合器、减速器分别传递转矩给两个传动滚筒。
DTL65/20/2×40型胶带输送机 使用说明书 （执行标准MT820-2006） 目录 一、概述 (3) 二、结构特征与工作理 (4) 三、主要技术参数 (7) 四、安装、调试、试运转 (8) 五、使用、操作 (12) 六、故障分析与维修 (16) 七、保养与维护 (21) 八、标志、包装、运输及贮存 (24) 九、保证期 (24) 十、警示语 (24) 十一、附图 (25)
一、概述： 该型号皮带机是我国煤矿普遍使用的一种带式输送机。 1、主要用途和使用范围： 它主要用于井下中厚煤层综合机械化采煤工作面的顺槽运输，也可用于中厚煤层一般采煤工作面的顺槽和巷道掘进运输系统。用于顺槽运输时，尾端配刮板转载机与工作面运输机相接，用于巷道掘进运输时，尾端配皮带转载机与掘进机相接。 2、型号的组成及其代表意义 DTL 65/ 20 / 2 x 40 每台电动机的功率（kw） 驱动电机的数量（台） 该型皮带机输送量x10t/h 带宽cm D为带式输送机的缩写， T为通用型 L为钢架落地式 该机型号为DTL65/20/2×40 ，D为带式输送机的缩写，T为通用型，L为钢架落地式，65是指带宽的十分之一，20为该型皮带机每小时的输送量的十分之一，2是指两台电机驱动，40是指每台电机功率为40千瓦. 该产品在设计时严格按照国家标准MT820的有关要求，确保了产
品的各项使用性能符合矿山开采的要求，从而可适应井下恶劣的工作环境。 3、使用环境条件、工作条件 a、输送物料为散装的不规则形状原煤或矸石； b、工作环境温度为-10～+40℃； c、井下空气的成分应符合《煤矿安全规程》的有关规定； d、工作环境允许雨淋； e、输送机零部件应能适应在搬运过程中出现的正常碰撞现象； f、输送机须具有适应采煤工艺要求的功能 4、安全 a、与输送机相配套的电动机，电气设备应符合GB3836.1的规定，并具有下井合格证明书； b、输送机必须使用阻燃输送带，其安全性能应符和MT147的规定。非金属材料的零件其安全性能符合MT113的规定； c、输送机应根据需要装备有跑偏、打滑、煤拉、烟雾、断带与撕带等机械电气安全保护装置； d、任何零部件的表面温度不得超过150℃，机械摩擦制动时，不得出现火花； e、当输送机长度超过100m时，应设置沿线紧急停车装置 二、结构特征和工作原理 该胶带输送机分为固定和非固定两大部分。固定部分由机头传动装置、贮带装置等组成；非固定部分由螺栓连接的快速可拆支架、机尾组成。本产品与普通带式输送机的工作原理相同，是以胶带作为牵引承载机构的连续运输设备。它与普通带式输送机相比增加了贮带装置和收放胶带装置。
目录 1 总则 (1) 2. 完好标准 (3) 3. 设备的维护 (4) 4. 检修周期和检修容 (7) 5. 检修方法及质量标 (8) 6. 试车与验收 (11) 7. 维护安全注意事项 (11)
带式输送机维护检修规程 1总则 1.1 适用围 本规程适用于火电厂中应用最广的输送机普通式带式输送机,如TD62型带式输送机和TD75型带式输送机. 1.2 结构简述 1.2.1承载托辊可分为槽型托辊和平行托辊,具体参数见表1 1.2.2输送带式拽引和承载物料的主要部件,输送带接头可采用机械卡或硫化连接. 1.2.3 驱动部分带式输送机一般有以下几种驱动装置: 1.2.3.1 开式驱动装置 1.2.3.2电动机:功率在100千瓦以适用JQ2.JQO2及JO3系列三种；功率在115千瓦到185千瓦之间的,使用JS及JR系列两种。
1.2.3.3高速联轴器:与JO2、JQO2、JO3、JR四种电动机相配用的,是尼龙注销联轴器. 1.2.3.4制动器:对向下输送或水平输送且对于停车时间有严格要求的场合可以算出的制动力矩按表2选取液压电磁闸瓦制动器（Q/ZB119--73）。比时，高速联轴器相应改变为“带制动轮的尼龙柱销联轴器”（轮径为30 mm时）或在减速器另一高速轴配用制动轮（Q/ZB118--73）。 1.2.3.5 减速器，使用JZQ.ZL，渐开线双级圆柱齿轮减速器及NGW行星齿轮减速器三种系列产品，其中JZQ及NGW两种减速器分别与JO2，JQO2-JQO3电动机相配。 1.2.3.6 低度联轴器 1.2.3.7 逆止器，分为滚柱逆止器和带式逆止器两种形式。 1.2.3.8 闭式驱动装置--电动滚筒。 1.2.4 滚筒，可分为传动滚筒和改向滚筒根据传动滚筒直径及改向滚筒的使用位置按表3 1.2.2.6 拉紧部分分为以下几种;螺旋紧.车式拉紧.垂直拉紧 1.2.7 卸料装置 1.2.8 清扫装置可分为空段清扫和弹簧清扫器 表 3
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 皮带输送机安装操作规程(最新 版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
皮带输送机安装操作规程(最新版) 一、一般规定 皮带输送机的安装一般都是在工作面转载机安装完之后进行。 1、井下施工人员必须具备一定的钳工、起重工基本操作知识，经技术培训考试合格后方可上岗作业。 2、进行安装作业时，应设施工负责人、安全负责人。 3、井下施工人员应能正确使用安装工具，如管钳和活扳手不得加长套管、加长力臂，不应反着力，不得代替手锤等。安装工应能合理选择起重工具。 4、在任何情况下，严禁用人体重量来平衡被吊运的重物，人员不得站在重物上起吊，严禁用手直接校正已被重物涨紧的吊绳、吊具。 5、采掘维修电工必须持证作业，熟知《煤矿安全规程》、《煤矿
机电设备完好标准》、《煤矿机电设备检修质量标准》及电气防爆的有关规定和标准。 6、维修电工必须熟知维修范围内的供电系统、设备分布、设备性能及电缆与设备的运行状况。 7、维修电工接火时必须严格按《维修电工操作规程》执行。 8、施工人员应了解皮带输送机的技术性能，安装说明书和安装质量标准，并应了解工作环境，进出线路及相关环节的配合关系。 二、准备工作 1、下井前要由施工负责人向有关工作人员讲清工作内容、步骤，人员分工和安全注意事项。 2、安装施工人员应按当天工作需要和分工情况选择合适的起重用具，安装工具器械，并对其安全可靠性进行认真的检查。 3、皮带机下井前，皮带机头、机尾等部件必须在地面进行组装、试运转，对需要分部件装车运输的设备，应有专人做上明显标记、编号装车，为运输方便，防止设备损坏和进入尘土，对于外露轴承和外露齿轮、部件结合面要用软质材料妥善保护。
河北保定万龙胶带有限公司 一、普通输送带 输送带是胶带运输机的主要部件，起承载物料的作用，它广泛用于冶金、建材、电力、码头、矿山等行业。 使用输送带作为运输载体和其运输方式相比具有操作安全、使用方便、维修容易、运费低廉且可实现连续化，缩短运输距离等优点。在一定范围内已成为公路、铁路运输的替代者。此种输送带适用于一般条件下输送无特殊腐蚀性常温块状、粒状、粉状物料。 强力层为优质重型棉帆布或维棉、涤棉帆布。 普通棉帆布输送带情况如下： a、覆盖层物理机械性能： b、层间粘合强度 c、全厚度拉伸性能： （1）带的纵向拉伸强度不低于如下标称值：100、125、160、200、250、315、400N/mm （2）带的全厚度纵向拉断伸长率不小于10%。带的全厚度纵向参考力伸长率应不大于4%。 d、直线度：不大于25mm。 普通棉帆布输送带性能如下1、覆盖层物理机械性能
层间粘合强度 纵向试样平均值 二、耐热输送带 产品特点 耐热输送带是由多层橡胶棉帆布（涤棉布）上下覆有耐高温或耐热橡胶、经高温硫化粘合在一起，适合输送175℃以下热焦碳、水泥、熔渣和热铸件等。 1、规格同普通输送带。 2、产品执行HG2297-92标准。 3、耐热输送带可分为三种型号： Ⅰ型：可耐不大于100℃试验温度，最高短时运行温度150℃，代号T1。 Ⅱ型：可耐不大于125℃试验温度，最高短时运行温度170℃，代号T2。 Ⅲ型：可耐不大于150℃试验温度，最高短时运行温度200℃，代号T3。 Ⅳ型：可耐不大于175℃试验温度，最高短时运行温度230℃，代号T4。
三、大倾角输送带 大倾角波状档边带由基带、档边、横隔板三部分组成。 产品优点及用途：增大了输送角度（30～90度）面积小，投资少；输送量大，提升高度更高；从水平到倾斜（或垂直）能平稳过渡；适宜输送易散落的粉状、粒状、小块状等物料，能耗低、结构简单、胶带强度高，使用寿命长。 挡边型号挡边高 （H） 波幅 （BW） 波距 （T） 底板宽 每米平方数 （SK） 配用隔板 （H） 隔板 型号 板底宽 （F） 每米平方数 （CTK） S 60 44 42 45 0.61 50 CT 55 0.55 S 80 44 42 50 0.75 75 CT 70 1.29 S 120 44 42 50 1.69 110 CT 100 1.76 S 160 65 65 80 2.68 150 CT 100 2.24
使用说明书 （执行标准MT820-2006） 产品名称:带式输送机 产品型号: DSJ/800/220
目录 1、概述 (1) 2、使用环境及工作条件 (1) 3、产品型号含义 (1) 4、主要技术特性 (2) 5、工作原理 (4) 6、结构概述 (4) 7、安装、调整 (8) 8、使用、操作 (11) 9、保养、维护 (12) 10、故障分析与排除 (14) 11、运输、贮存 (15) 12、安全警示 (16) 13、其他 (19)
一、概述 1．产品特征 1.1本带式输送机与普通胶带输送机的工作原理一样，是以胶带作为牵引承载机的 连续运输设备。 1.2全机所采用加厚形托辊，规格统一都可通用互换。上托辊采用三个托辊支撑， 固定在上托架上。 1.3机尾设置有弹簧调节自动张紧装置。 1.4传动滚筒外层包胶摩按系数大，初张力及胶带张力亦小。 1.5输送机的电气设备有隔爆性能，可用有煤尘及瓦斯的矿井。 2．主要用途及适用范围 本输送机主要用于煤矿井下带式输送机运输，出适用于露天煤矿、选煤或其他工作场所。 二、使用环境及工作条件 1、环境温度为-10℃~+40℃；环境相对湿度不超过95%（25℃时）。 2、周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。 3、工作环境允许存在淋水情况。 4、适应在搬运和安装过程中出现的正常碰撞情况。 5、工作制为连续型。 6、输送物料为散状的不规则形状煤或矸石。 三、产品型号含义 驱动功率（220KW电动机） 输送量200t/h 带宽800mm 钢架结构式 通用伸缩型 煤矿用带式输送机 示例：带宽800mm、输送量200t/h、220KW电动机驱动，通用伸缩型钢架结构式煤矿带式输送机。标注为：DSJ800/200/220
TD75型带式输送机使用说明书
目录 一、概述 二、技术性能参数 三、结构概括 四、安装 五、试运转及调整 六、安全操作维护及保养
一、概述 TD75型通用固定皮带式输送机(以下简称皮带机)是一种输送量大、运行费用低、使用范围广的输送设备；该机适用于输送散状物料或成件物料，根据输送工艺的要求可单机输送，也可多台或与其它输送(给料)设备组成水平或倾斜输送系统。 皮带式输送机的环境使用温度为一10℃～+40℃，输送物料温度视输送带不同而不同，普通输送带输送物料温度一般不高于60℃，耐热橡胶带可输送120℃以下的较高温物料，当输送酸性、碱性、油类物料及具有有机溶剂性质的物料时，需选用耐油、耐酸碱的橡胶带或塑料带。 二、技术性能参数 皮带式输送机输送能力见表一 皮带式输送机功率选型见表二 表一：TD75型通用固定带式输送机输送能力表
说明：输送量是在物料容重lt／m3，输送倾角0°～7°，物料堆积角为30°条件下计算的。 表二：TD75型通用固定带式输送机功率选型表（单位：KW） 以上功率的估算条件为正常湿度，水平带速1m/s，物料容量1t/m3，物料堆积角30°的理想条件测算的，一般情况下，使用功率要多于表中功率30%左右，如附加其它装置，功率应增加并重于计算。 三、结构概况 1、整机布置皮带机整机布置是以设计（制造）单位根据用户要求而进行的，制造厂一般是以散件供应，使用单位根据安装示意图进行组装，皮带机的整机布置有图一几种形式。皮带机的一般安装形式见图二。
图一 皮带机整机布置图 1．弹簧清扫器 2.头架 3.头罩 4.传动滚筒 (电动滚筒) 5.输送带 6.改向滚筒 7.上槽形托辊 8.中间支架 9.上槽形调心托辊 10.下平托辊 11.中间支腿 12.改向滚筒(后辊) 13.螺旋拉紧装置 14.尾架 15.空段清 16.导料槽 （A ） 水平输送机 （B ）倾斜输送机 （B ） 带凸弧段输送机 （C ） （D ）带凹弧段输送机 （E ）带凹弧及凸弧段输送机
皮带输送机安装与维护保养探讨 发表时间：2019-11-11T16:03:24.320Z 来源：《基层建设》2019年第23期作者：李立青[导读] 摘要：近年来，随着我国社会经济的快速发展，我国各个行业都加快了发展步伐，同样，我国煤矿行业也有着迅速的发展。 神华巴彦淖尔能源有限公司洗煤厂内蒙古巴彦淖尔 017200摘要：近年来，随着我国社会经济的快速发展，我国各个行业都加快了发展步伐，同样，我国煤矿行业也有着迅速的发展。而在煤矿的生产过程中，煤矿机械设备具有十分重要的作用，其中皮带输送机运行的可靠性和稳定性就直接关系着煤炭企业能否安全生产的重要环节，在皮带输送机工作的过程中，是不能出现停机现象的，否则会出现严重的经济损失。因此，本文就对皮带输送机的安装与维护保养措 施进行深入探讨。 关键词：皮带；输送机；安装；维护保养皮带输送机因其结构简单、输送能力大，被广泛应用在矿山、冶金等领域。皮带输送机安全、可靠、稳定运行关系着一个企业能否安全生产。因此，对皮带输送机的可靠性和稳定性进行研究，具有重要意义。提高皮带输送机可靠性和稳定性主要从皮带输送机的安装和运行维护方面着手。 1、皮带输送机的安装和技术措施 1.1皮带输送机的主体安装顺序 其主体的安装顺序应为先安装头架，然后是各节的中间架，最后是安装尾架。在安装机架之前，应先确定输送机的中心位置，输送机的所有工作运行中心都是应在一条直线上的。而在安装各节机架的过程中，输送距离的纵向中心位置应是一致的，并且纵向水平倾斜角度必须是在可允许的范围内的。单排机架对中心线的误差范围应为正负0.1mm，并且输送机全长上对机架中心的误差也是要小于35mm的。当保证了所有单节机架的摆放位置是正确无误的后，才可以将所有部分连接起来，连接完成后，应对安装的牢固程度以及中心位置的准确程度进行检查。 1.2安装驱动装置 安装驱动装置时，必须注意使皮带输送机的传动轴与皮带输送机的中心线垂直，使驱动滚筒的宽度的中央与输送机的中心线重合，减速器的轴线与传动轴线平行。同时，所有轴和滚筒都应找平，在无动力及负载状态下盘车自如。轴的水平误差，根据输送机的宽窄，允许在0.5～1.5mm的范围内。在安装驱动装置的同时，可以安装尾轮等张紧装置，张紧装置的滚筒轴线，应与皮带输送机的中心线垂直。 1.3各部位托辊的安装 此步骤是安装皮带输送机很重要的一个环节，它对皮带输送机的工作效率以及使用寿命都有着重要的影响。在相继安装完机架、传动装置以及张紧装置之后，就应进行安装托辊架以及上下托辊的操作了，输送带应逐渐呈弯弧的形状，并且弯转段的托辊架的间距应为正常托辊架的一半，安装完成后，要保证其具备足够的灵活性和可靠性。 1.4安装完成后的各项调试工作 在安装机架、滚筒以及托辊的过程中，还应同时满足一下的条件：（1）所有的滚筒均应保持平行的状态，并且互相排列成行；（2）所有的托辊也应保持水平平行的状态，并且相互排列成行；（3）当前期的准备工作操作完成后，才可以将机架安装在楼板或是基础上，固定好皮带输送机后，开始安装给料装置和卸料装置；（4）所有的支承结构架均应保持横向平行并且是呈直线的状态，所以当安装驱动滚筒以及托辊架的过程完成后，应立即校正输送机的水平位置和中心位置。另外，还要提前进行空转试机的操作，要保证输送带的工作是没有跑偏现象的，同时托辊运转时的运行规律、输送带表面与导料板的接触程度、驱动部分的运转温度等参数也都是应符合使用要求的，还要进行必要的调试工作，只有都确认无误后，就可以进行运转试机的过程了。 2、皮带输送机工作中常见故障和维修 皮带输送机在日常工作中最主要的故障是跑偏和撒料等问题，这些问题对传输机的工作效率影响很大。本文着重对跑偏和撒料等方面的原因进行分析，并提出解决方法，以供参考。 2.1皮带跑偏的原因 皮带输送机在实际工作中经常出现的一个故障就是皮带跑偏，皮带跑偏一般可以分为两种类型：一种是在运行过程中跑偏，另一种是由于操作原因引起的跑偏。运行过程中跑偏主要有四个方面的原因：第一，皮带输送机工作一段时间后，由于运送的物料较多，不免发生物料撒漏现象，当物料撒漏在滚筒和托辊上并且积累到一定的量时，就会使得滚筒和托辊的表面变得不均匀，有些部位的半径变大，有些部位的半径相对较小，这样就导致传输带在运行过程中各个位置因张力不等而跑偏。第二，分布在皮带输送机上的物料重量不均匀，也会引起皮带跑偏。第三，传输工程中会出现振动现象，振动现象也是导致皮带跑偏的重要原因。此外，由于皮带的变形老化也会导致皮带跑偏。皮带输送机操作原因导致跑偏一般是由安装引起的，由于皮带输送机在安装过程中出现偏差，使得皮带输送机不能正常工作，这种情况导致的跑偏一般比较严重。安装引起的跑偏主要有三个方面的原因：第一，皮带输送机的机架在安装时不平衡，机身的两边会出现一边低、一边高的现象，这些差别可能很细微，无法观察，但是会产生很严重的跑偏现象。第二，皮带输送机的传输带之间接头的不平直，会使得传输带两头的张力大小不等，传输带一般会向张力大的一方倾斜，导致皮带跑偏。第三，皮带输送机导料槽质量不均或者安装不平直，会导致导料槽与皮带接触部位皮带所受到的压力不一样，从而使摩擦力不均匀，这同样也会引起皮带跑偏现象。 2.2皮带跑偏的解决方法 对于皮带输送机的机架安装由不平衡导致的跑偏，一般是调整托辊组来解决。在皮带的运行过程中，皮带偏向哪个方向，就调整哪个方向的托辊组，使它向皮带运行方向移动，或者调整另一边向皮带运行的反方向移动。有时候仅仅调整托辊组，并不能解决机架倾斜，就需要重新安装机架来解决跑偏状况。由于滚筒磨损或者物料累积在滚筒表面，滚筒不均匀，各部分直径不一样，这样在滚筒运行的过程中，会产生一个分力使传输带跑偏。这一类的问题可以通过定期清理滚筒或者更换滚筒解决。传动滚筒和改向滚筒安装位置不垂直时，会使滚筒的偏斜变大，从而导致传送带偏移现象。在解决这类故障时，需要对传动滚筒和改向滚筒的位置进行调整。具体调整是应该根据跑偏的方向来调整，传送带向哪边跑偏，就调整哪边的轴承瓦座。处理时，由于皮带拉紧而导致的传送带跑偏的这一类问题，和处理因为滚筒原因跑偏的方法类似，同样也是根据皮带跑偏的方向进行调整，皮带偏向哪边，则调整哪边的轴承瓦座来实现。 2.3噪音和皮带打滑
编号：SY-AQ-06240 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 皮带输送机操作程序 Operation procedure of belt conveyor
皮带输送机操作程序 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。 1、所有通道、扶梯、阶梯或平台最少应有0.5m宽的通道，如果输送机的可移动部件与固定障碍物之间的通道宽度小于0.5m，应设防护装置。 2、高于地面1.5m以上的平台、地板或类似结构物应设有固定的通道。其通道最好为带板条的斜坡或阶梯，阶梯与水平的夹角不超过60°，否则，梯子应装有坚实的扶手。 3、所有平台或通道的地板和阶梯及台阶的踏面应适合输送机的工作条件，且应有防滑措施。 4、在输送机距地面2m高度以下，人员可以进出的区域内，应避免锋利的突出棱角。否则应加设保护措施。 5、如果设备下方净空高度小于1.9m，建议采用跨越设备的通道。 6、如果输送机设备伸进坑内或穿过楼层而出现孔口时，应在孔
口处设保护栏杆和脚挡板。 7、如输送机跨越工作台或通道上方，应设置适当的防护装置，防止输送物料意外掉落。 8、重锤张紧装置附近必须采取防护措施，防止人员进入重锤下面的空间。 9、防护罩应定位牢固，在移动或更换时不需拆卸其他零部件。 10、所有通道、扶手拉杆、阶梯、梯子、护栅等均应在输送机投入使用以前装好。 11、在输送机巷道内禁止烧焊，输送机机头、机尾前后10m的巷道支护应用非燃性材料支护。 12、输送机巷道内应敷设消防水管，机头、机尾和巷道每50m 处应设有消火栓，并配备水龙头和足够的灭火器。 13、输送机不应用来完成设计规定以外的任务，也不应在非正常工作条件下使用。 14、用户应注意保证输送机有规律地加料，尽量避免超载。尤其不允许用户在不与设计、制造单位协商的情况下改变装料点位置
DSJ100输送机使用说明书（执行标准MT820-2006、MT/T901-2000） 产品名称:带式输送机 产品型号: DSJ100/63/2×75
目录 1、概述 (1) 2、使用环境及工作条件 (1) 3、产品型号含义 (1) 4、主要技术特性 (1) 5、工作原理 (3) 6、结构概述 (3) 7、安装、调整 (8) 8、使用、操作 (11) 9、保养、维护 (12) 10、故障分析与排除 (15) 11、运输、贮存 (17) 12、安全警示 (17) 13、其他 (19)
一、概述 1．产品特征 可伸缩输送机与普通输送机的工作原理一样，是以胶带作为牵引承载机的连续运输设备，它与普通胶带输送机相比增加了贮带装置和收放胶带装置等，当游动小车向机尾一端移动时，胶带进入贮带装置内，机尾回缩；反之则机尾延伸，因而使输送机具有可伸缩的性能。 2．主要用途及适用范围 可伸缩输送机主要用综合机械化采煤和一般机械化采煤工作面的顺槽运输及巷道掘进运输。用于顺槽运输时，尾端配带式转载机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。 二、使用环境及工作条件 1环境温度为-10℃~+40℃；环境相对湿度不超过95%（25℃时）。 2周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。 3输送物料应为容重小于2.0t/m3的各种不规则形状的原煤和矸石。 4有被水淋或局部有输送煤泥水的运行情况。 5工作制为连续型。 三、产品型号含义 驱动功率（2台75KW电动机） 输送量630t/h 带宽1000mm 钢架落地式 伸缩 煤矿用带式输送机 示例：带宽1000mm、输送量630t/h、2台75KW电动机驱动，伸缩钢架落地式煤矿带式输送机。标注为：DSJ100/63/2×75 四、主要技术特性 DSJ100/63/2×75型带式输送机 1.输送量吨/小时 630
TD75胶带输送机 使用说明书 设备型号： 出厂编号：
目录 一、用途 二、型号及表示方法 三、技术参数 四、结构及工作原理 五、安装与调试 六、操作与维护 七、安全规则 八、易损件 九、附图 十、意见征求书
一、 用途 TD75-500型胶带输送机为一般用途的带式输送机，用于冶金、煤碳、 矿山等部门。输送堆积比重为0.5～2.5t/ m 3 的各种块状、粒状物料，可用 来输送成件物品。适用工作环境温度为-15°C ～40°C 之间；也可用于水平 式化学物料输送。倾斜向上输送时据物料性质确定其倾角。 二、型号表示法 胶带宽度（mm) 通用带式输送机 三、技术参数 四、结构及工作原理 1、带式输送机的工作原理： 通用带式输送机主要由机架、胶带、电动滚筒、托辊、拉紧装置以及支承 架等几部分组成。胶带绕经两端滚筒后，用胶带卡子或硫化方法，将两头接在一起，使之成为闭环结构。胶带由上、下托辊支承着，由拉紧装置将胶带拉紧，
具有一定的张力。当电动滚筒旋转时，借助于电动滚筒与胶带之间的摩擦力带着胶带连续运转，从而将装到胶带上的货载从卸载滚筒处卸载。 2、带式输送机的传动原理及特点： ①胶带输送机的牵引力是通过传动滚筒与胶带之间的摩擦力来传递的，故必须将胶带用拉紧装置拉紧，使胶带在传筒滚筒分离处具有一定的初张力。 ②胶带与货载一起在托辊上运行。胶带既是牵引机构，又是承载机构，货载与胶带之间没有相对运动，消除了运行中胶带与货载的摩擦阻力。由于托辊内装有滚动轴承，胶带与托辊之间是滚动摩擦，因此运行阻力大大减小，从而减少了功率的消耗，增大了运输距离。 对于一台胶带输送机，其牵引力传递能力的大小，决定于胶带的张力、胶带在传动滚筒上的围包角和胶带与传动滚筒之间的摩擦系数。要保证胶带输送机的胶带在传动滚筒上不打滑，正常运行，在生产实践中要根据不同情况采取相应的措施。提高牵引力的传递能力可从以下几方面入手： ①增大拉紧力（初张力）。胶带输送机在运行中，胶带要伸长，造成 牵引力下降，所以要根据情况，利用拉紧装置适当地将胶带拉紧，增大胶带 张力，以提高牵引力。 ②增大摩擦系数。其具体措施是：保护好传动滚筒上覆盖的木衬或橡胶等衬垫，以增大摩擦系数，另一方面要少出水煤，预防摩擦系数减少。 3、带式输送机的结构 带式输送机的主要部件有机架、电机滚筒、张紧装置、输送胶带、支承架、托辊、清扫器等 1、机架：是分段的型钢焊接件，所有托辊、振动辊换向辊、驱动装置、支
矿 用 带 式 输 送 机 汇总
Content目录 产品介绍 DTS、DTL通用固定带式输送机----------------------------------3 DT(II)A型固定带式输送机-----------------------------------------5 TD75型带式输送机--------------------------------------------------6 DSJ系列可伸缩带式输送机----------------------------------------7 SJ-80 DSP-1010/650型可伸缩带式输送机--------------------9 DX系列钢绳芯带式输送机----------------------------------------10 带式输送机托辊专用钢管 --------------------------11带式输送机托辊组装图----------------------------- 12带式输送机托辊规格一览表------------------------- 13
DTS、DTL通用固定带式输送机 使用范围及特点： 用于煤矿井下集中运输巷，主斜井提升，露天煤矿及地面系统的运输。可水平、倾斜及有凹凸弧线的运输，上运倾角可达25°，下运倾角可达18°.可由单机或多机组运输系统输送物料。产品采用《煤矿井下用带式输送机技术条件》MT820-1999标准执行。 技术参数：
DTL100系列带式输送机除了以上产品，还包括： DTL100/63/2*132、DTL100/63/2*110、DTL100/63/2*90 、DTL100/63/2*75、DTL100/63/2*55 、DTL100/63/160、DTL100/63/132 、DTL100/63/110、DTL100/63/90 、DTL100/63/75、DTL100/63/55、 DTL80系列带式输送机包括： DTL80/40/2*132、DTL80/40/2*110、DTL80/40/2*90、DTL80/40/2*75、DTL80/40/2*55、DTL80/40/160、DTL80/40/132、DTL80/40/110、DTL80/40/90、DTL80/40/75、DTL80/40/55、DTL80/40/30、DTL65系列带式输送机包括： DTL65/30/75、DTL65/30/55、DTL65/30/37、DTL65/25/30、DTL65/25/22、DTL65/20/18.5、DTL65/20/15、
皮带输送机使用说明书 一、适用范围 带式输送机是一种用途广泛的连续输送设备，即可水平输送，又可在倾角 小于20度范围内输送，广泛用于码头、仓库、粮食加工企业输送散装或包装物料及包装堆高作业，也可用于砂石、煤炭等行业细颗粒物料输送。 二、技术性能 主要技术参数： 三、安装与调试 1.安装前的准备： 1）首先对胶带输送机的零部件的数量进行检查清点。 2）安装前，应检查各传动部件是否灵活，需要润滑的部位润滑脂是否干涸，如发现干涸应予以更换。 3）根据工艺设计决定安装方式，固定式的需要地脚螺栓的应根据具体的实际尺寸进行安排，打好地基将立柱固定在地脚螺栓上，用水平仪校准两 侧边主支承面的水平度、头架尾架两侧的平行度。 2.安装： 1）安装时，应保证机架的中心线与输送机的纵向中心线的不重合度小于3mm，相对标高不超过2mm跨距不超过1.5mm；
2）支承装置的安装，要求各组托辊（槽型支承装置，指中间托辊）表面的连线应该在同一水平面上，每米平面度误差不超过2mm支承装置的托 辊轴线应与输送机的纵轴成垂直，其误差每300mm不超过1mm。托辊横向中心线与输送机的纵轴的不重合度不允许超过3mm。 3）螺旋张紧装置，往前松动行程不应小于100mm. 4）输送机的安装位置，必须便利于工人的操作管理。装置在各类通廊中的输送机，必须按有关要求留足够的操作与维修的场地。 5）长度较长的输送机，除应配备总的启动停车开关外，应沿输送机每20M 设置一个事故停止按钮，以便操作人员在发现输送机事故时，能及时停机处理。 四、操作与使用 1.空运转试验 输送机各部分安装完毕后应进行空转试验。 1）开车前，应清除所有遗留在输送机里的工具及杂物。 2）对各轴承传动部件及减速器，按要求加足润滑油（脂）。 3）全面检查输送机各个部分是否固定可靠，完好无损，电器及安全防护是否齐全，输送胶带及传动三角带松紧程度是否合适。 4）手动盘车或点动开车，确认无异常后，即可正式启动开车，进行空转试验。 5）空运转时间不得少于2小时，运行过程中，应在机头、机尾和中间各主要部位设专人观察运转情况，如发现问题及时停车排除。 2.负载运转试验 空转试验无问题后，即可进行负载运行试验。首先，空载启动，待运转正常时，逐渐加料，力求加料均匀，不得突然大量加料，以防过载，停车时，必须待机上的物料输送完毕后空载停车。 3.操作
皮带输送机日常巡检与维护一、设备润滑 二、设备常见问题及维护措施
三、输送带粘补方法 1、硫化法接头 将橡胶带割剥成阶梯形（每层帆布一阶梯），阶梯宽度b一般等于150mm。剥割表面要平整，不得损坏帆布层。然后锉毛表面并涂生胶浆进行搭接。在上、下复盖胶的对缝处贴生胶片。加热加压进行硫化。压力为5-10公斤／厘米2，温度为140℃左右（若用蒸汽加热，气压为4-4.5公斤／厘米2），升温应缓慢，并保持硫化平板各点温度均匀。保温时间从达到140℃时算起，按此式计算： t=16+(t-3)×2(分钟) 式中t为帆布层数，达到保温时间后，停止加热让其自然冷却到常温，卸压取出即可。使用的专用工具是硫化机。 2、冷粘法接头 此粘接法同硫化法，但不需加热。 3、冷粘法修补皮带 将划破、磨损的输送带表面擦静灰尘，然后锉毛表面，并拭去其表面上的杂物，再涂上生胶浆，放在干净的地上凉着，再把一块等于破伤处3/2并同样规格的好皮带，揭去一部分帆布层，用同样的方法涂上生胶浆，凉好后，把它们合在一起，加压，直致粘牢，24小时后达到最好的效果。 4、硫化法修补皮带，方法同冷粘法修补皮带。 5、输送带接头时，应将拉紧滚筒放在最前方位置，并尽量拉紧输送带。 6、调整输送带的预拉力：使皮带机在满载启动和运行时，输送带与传动滚筒间不产生打滑，并使输送带在托辊间的垂度小于托辊间距的%。 四、输送带跑偏及调整方法
1、在头部输送带跑偏，调整头部传动滚筒。其方向如图2调整好后将轴承座处的定位块焊死。此时驱动装置不再跟随移动。 2、在尾部输送带跑偏，调整尾部改向滚筒或螺旋拉紧装置，调整好后将轴承座处的定位块焊死。（垂直拉紧尾架） 3、在中部输送带跑偏，调整上托辊（对上分支）及下托辊（对下分支），当调整一组托辊仍不能完全纠正调偏时，可连续调整几组，但每组的偏斜角度不宜过大。 4、在局部地带局部时期的跑偏，用调心托辊可以自动调整解决。 5、若上述办法仍不能解决消除跑偏问题，则应检查： a 输送带接头是否平直，必要时应重接。 b机架是否倾斜。 c给料方向是否合适。 d导料槽两侧的橡胶板压力是否均匀。 6、注意：上述调整，应在输送机空载和满载时反复进行，输送带至托辊边缘有左右的余量为准。 五、皮带清扫器 1、清理刮板应调整到使橡皮较紧地接触到皮带表面，但不能压力太大。 2、弹簧清扫器与机架焊接空段时要保证压簧的工作行程有20mm以上，并使清扫下来的物料能落入漏斗。 3、刮板的清扫面应与胶带接触，其接触长度不应小于85%，它们不应产生过大的摩擦。 六、导料槽 1、导料槽与输送带之间必须装有橡胶挡板，压力要适当，不应产生过大的摩擦，以免划伤或卡住皮带。 2、修补或新制导料槽应防止焊接变形，安装位置高低适当、牢固。 七、逆止器 1、带式逆止器的工作包角θ不应小于70°。如图6。 2、滚柱逆止器的逆转角度不应大于30°。
皮带输送机使用及维护 教师授课教案 延边凉水煤业有限责任公司
第一章胶带运输机 带式输送机是煤矿井下和地面生产系统中应用最多的一种连续运输设备。它具有运输能力大、工作阻力小、耗电量低、运输距离长、使用寿命长，且对煤的破碎作用小、噪音低、安全可靠等优点，因此，得到了广泛使用。 第一节带式输送机的结构及工作原理 一、带式输送机的类型及适用条件 带式输送机按牵引方式不同，可分为滚筒驱动式和钢丝绳牵引式两类。一般矿井采区多用滚筒驱动式，大巷中使用较多的也是滚筒驱动式，但也有用钢丝绳牵引式的，主井带式运输一般采用钢丝绳牵引式。 带式输送机按传动和驱动方式不同，可分为滚筒驱动式和钢丝绳牵引式；接输送带的强度不同，可分为通用型和强力型；按带式输送机作用不同，可分为式、伸缩式和固定式；按带式输送机的安装方式不同，可分为落地式、吊挂式和组合式。 带式输送机既可用于水平运输，又可用于倾斜运输。当用于倾斜运输时其倾角受到一定限制。通常情况下，倾斜向上运输时的倾角不超过180，向下运输时的倾角不超过150。2005年元月在煤集团在告成煤矿13扩大区主斜井成功投入运行30°大倾角上运强力胶带，为大倾角敷设带式输送机提供了成功经验。为减小输送带的严重磨损，带式输送机不宜运送有棱角的货物。 目前，在煤矿中常用的带式输送机主要有：DX型钢丝绳芯带式输送机、吊挂式带式输送机、可伸缩带式输送机、普通带式输送机及DTL型电动滚筒等。 二、带式输送机的结构及工作原理 （一）带式输送机的组成 带式输送机的组成部分有：机头部（包括电动机、传动装置、滚筒等）、机身部（包括机架、托辊）、机尾部、胶带、附属装置（包括拉紧装置、清扫装置、制动装置等）等 （二）带式输送机的工作原理 输送带（或钢丝绳）连接成封闭环形，用紧装置将它们紧，在电动机的驱动下，靠输送带(或钢丝绳)与驱动滚简（或驱动轮）之间的摩擦力，使输送带(或钢丝绳)连续运转，从而达到将货载由装载端运到卸载端的目的。 （三)带式输送机的结构
皮带输送机的介绍 胶带, 输送机, 皮带 皮带输送机又称胶带输送机，是在一定的线路上连续输送物料的物料搬运机械，输送线路一般是固定的，皮带输送机可进行水平、倾斜和垂直输送，也可组成空间输送线路，皮带输送机输送能力大，运距长，还可在输送过程中同时完成若干工艺操作，所以应用十分广泛。 皮带输送机主要用途：广泛地应用在矿山、冶金、煤炭等部门，用来输送松散物料或成件物品，根据输送工艺要求，可以单台输送，也可多台组成或与其他输送设备组成水平或倾斜的输送系统，以满足不同布置型式的作业线需要。该输送机可在环境温度-20℃至+40℃范围内的使用，输送物料的温度在50℃以下。 皮带输送机分类：一般按有无牵引件来进行分类。具有牵引件的输送机一般包括牵引件、承载构件、驱动装置、张紧装置、改向装置和支承件等。牵引件用以传递牵引力，可采用输送带、牵引链或钢丝绳；承载构件用以承放物料，有料斗、托架或吊具等；驱动装置给输送机以动力，一般由电动机、减速器和制动器(停止器)等组成；张紧装置一般有螺杆式和重锤式两种，可使牵引件保持一定的张力和垂度，以保证输送机正常运转；支承件用以承托牵引件或承载构件，可采用托辊、滚轮等。具有牵引件的输送机的结构特点是：被运送物料装在与牵引件连结在一起的承载构件内，或直接装在牵引件(如输送带)上，牵引件绕过各滚筒或链轮首尾相连，形成包括运送物料的有载分支和不运送物料的无载分支的闭合环路，利用牵引件的连续运动输送物
料。这类的输送机种类繁多，主要有带式输送机、板式输送机、小车式输送机、自动扶梯、自动人行道、刮板输送机、埋刮板输送机、斗式输送机、斗式提升机、悬挂输送机和架空索道等。没有牵引件的输送机的结构组成各不相同，用来输送物料的工作构件亦不相同。它们的结构特点是：利用工作构件的旋转运动或往复运动，或利用介质在管道中的流动使物料向前输送。例如，辊子输送机的工作构件为一系列辊子，辊子作旋转运动以输送物料；螺旋输送机的工作构件为螺旋，螺旋在料槽中作旋转运动以沿料槽推送物料；振动输送机的工作构件为料槽，料槽作往复运动以输送置于其中的物料等。未来输送机的将向着大型化发展、扩大使用范围、物料自动分拣、降低能量消耗、减少污染等方面发展。 在破碎筛分系列产品中，皮带输送机一般连接各类破碎机，起到中心轴连接作用，操作也很重要。 上面介绍了皮带机的用途和分类，简要提出了皮带输送机正确操作的重要性，下面重点介绍下皮带输送机安全操作规程： 1、输送带上禁止行人或乘人。 2、皮带输送机应空载启动，等运转正常后方可入料，禁止先入料后开车。 3、停车前必须先停止入料，等皮带上存料卸尽方可停车。 4、输送机电动机必须绝缘良好。移动式输送机电缆不要乱拉和拖动。电动机要可靠接地。
