蒸汽安全阀在我们的生活当中应用的越来越广泛了现
在，因此我们要注意的事项也多，安装.维修.保养等
1、安全阀应垂直安装在锅商、集箱的最高位置。在安
全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀
门。
2、杠杆式安全阀要有防止重锤自行移动的装置和限制
杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便
拧动调整螺钉的装置。
3、对于额定蒸汽压力小于或等于3.82MPa的锅炉，
安全阀喉径不应小于25mm；对于额定蒸汽压力大于
3.82MPa的锅炉，安全阀喉径不应小于20mm。
4、安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。
5、安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排气管底部应装腔作势有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。
6、额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀；额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
7、压力容器的安全阀最好直接装在压力容器本体的最高位置上。液化气体贮罐的安全阀必须装设在气相部位。一般可用短管与容器连接，则此安全阀短管的直径应不小
于安全阀的阀径。
8、安全阀与容器之间一般不得装设阀门，对易燃易爆或黏性介质的容器，为了安全阀的清洗或更换方便，可装设截止阀，该截止阀在正常操作时必须全开并加铅封，避免乱动。
9、对易燃易爆或有毒介质的压力容器，安全阀排出的介质必须有安全装置和回收系统。杠杆式安全阀的安装必须保持铅垂位置，弹簧安全阀也最好垂直安装，以免影响其动作。安装时还应注意配合、零件的同轴度和应使各个螺栓均匀受力。
10、新装安全阀应附有产品合格证，安装前要进行复校，加以铅封并出具安全阀校验。
11、安全阀的出口应无阻力，避免背压现象，若装设排泄管，其内径应大于安全阀的出口通径，安全阀排除口应注意防冻，对盛装易燃或有毒、剧毒介质的容器，排泄
管应直通室外安全地点或有进行妥善处理的设施，排泄管不准装设任何阀门。
12、承压设备与安全阀之间不得装有任何阀门，对盛易燃、易爆、有毒或粘性介质的容器，为便于更换、清洗，可装截止阀，其结构和通径尺寸不应妨碍安全阀的正常运行。正常运行时，截止阀必须全开并加铅封。
请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
行业资料：________ 安全阀的安装注意事项 单位：______________________ 部门：______________________ 日期：______年_____月_____日 第1 页共4 页
安全阀的安装注意事项 （1）新装安全阀应附有产品合格证，安装前要进行复校，加以铅封并出具安全阀校验。 （2）安全阀应垂直安装，并装设在容器或管道气相界面位置上。 （3）安全阀的出口应无阻力，避免背压现象，若装设排泄管，其内径应大于安全阀的出口通径，安全阀排除口应注意防冻，对盛装易燃或有毒、剧毒介质的容器，排泄管应直通室外安全地点或有进行妥善处理的设施，排泄管不准装设任何阀门。 （4）承压设备与安全阀之间不得装有任何阀门，对盛易燃、易爆、有毒或粘性介质的容器，为便于更换、清洗，可装截止阀，其结构和通径尺寸不应妨碍安全阀的正常运行。正常运行时，截止阀必须全开并加铅封。 （5）安全阀与锅炉压力容器之间的连接短管的截面积，不得小于安全阀的流通截面，整个安全阀同时装在一个接管上，接管截面积应不小于安全阀流通截面积总和的1.25倍。 安全阀的安装维护以及注意事项 安全阀是一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定 第 2 页共 4 页

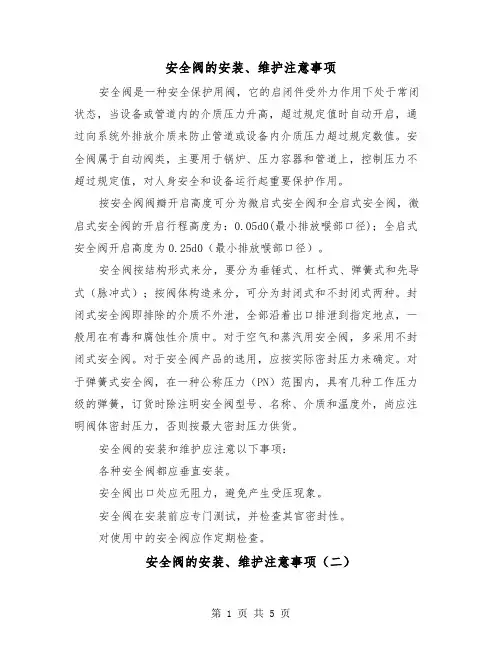

值，对人身安全和设备运行起重要保护作用。 按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀，微启式安全阀的开启行程高度为：0.05d0（最小排放喉部口径）；全启式安全阀开启高度为0.25d0（最小排放喉部口径）。 安全阀按结构形式来分，要分为垂锤式、杠杆式、弹簧式和先导式（脉冲式）；按阀体构造来分，可分为封闭式和不封闭式两种。封闭式安全阀即排除的介质不外泄，全部沿着出口排泄到指定地点，一般用在有毒和腐蚀性介质中。对于空气和蒸汽用安全阀，多采用不封闭式安全阀。对于安全阀产品的选用，应按实际密封压力来确定。对于弹簧式安全阀，在一种公称压力（PN）范围内，具有几种工作压力级的弹簧，订货时除注明安全阀型号、名称、介质和温度外，尚应注明阀体密封压力，否则按最大密封压力供货。 安全阀的安装和维护应注意以下事项： 各种安全阀都应垂直安装。 安全阀出口处应无阻力，避免产生受压现象。 安全阀在安装前应专门测试，并检查其官密封性。 对使用中的安全阀应作定期检查。 第 3 页共 4 页
