电动汽车充电站
工程施工方案
批准:
审核:
编制:
上海玖行能源科技有限公司
二O—六年十二月五日

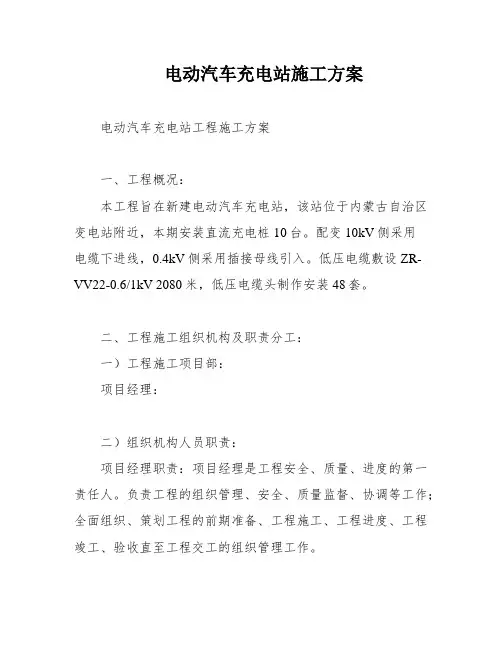

电动汽车充电站工程施工方案
一、工程概况:
1、新建电动汽车充电站工程站位于内蒙古自治区变电站附近。本期安装：直流充电桩10 台。
2、配变10kV侧采用电缆下进线，0.4kV侧采用插接母线引入。
由安装公司负责定位及现场安装。
3、低压电缆敷设ZR-VV22-0.6/1kV 2080 米，低压电缆头制作安装48 套。
二、工程施工组织机构及职责分工
（一）工程施工项目部：
项目经理：
（二）组织机构人员职责：
项目经理职责：项目经理是工程安全、质量、进度的第一责任人。
负责工程的组织管理、安全、质量监督、协调等工作；全面组织、策划工程的前期准备、工程施工、工程进度、工程竣工、验收直至工程交工的组织管理工作。
专职安全员职责：负责工程安全施工措施的审核，负责施工安全、质量的监督管理管理工作，组织落实工程安全，质量计划及措施的执行，作好工程质量监督检验评定工作，对工地人员、设备状况、安全环境进行监督。
现场负责人及施工队长职责：负责工程施工人员组织安排、管理，
落实施工方案及措施计划。组织人员学习安规、检修工艺规程、检修
作业指导书、设备施工及验收规范、三不伤害措施以及工作票规定等, 开好动员大会，进行安全教育，提高安全意识和自我防护能力。每日的开、收工会，布置分工，详细交待工作内容、安全注意等事项确保施工期间无违章事件的发生。安全、优质的圆满完成任务。合理安排施工进度并做好工序管理、设计更改、图纸资料及工程验证，竣工报
告等工作
电动汽车换电站工程施工组织机构图
施工技术人员工作分配:
1、张兆臣：配合完成好施工负责人每日工作计划安排，共同对
一次设备安装调试整体工作进行全过程控制管理，质量把关。主要负
责配电室变压器、开关柜、充电桩等设备及母线配制安装等工作。认真实行公司倡导的“三节约”活动、节约每寸导线、每个螺栓。
2、张圣峰：完成每日布置的工作任务计划。主要负责高低压电缆敷设、作头安装等工作。严把施工质量，认真做好安装过程施工、
质量记录，尤其是电力电缆头制作安装、接地制作安装等关键工序。
3、张金杰：配合好施工负责人工作计划安排，对二次设备安装调试整体工作进行全过程控制管理，质量把关。认真实行公司倡导的“三节约”活动、厉行节约，每根导线实测施放，节约每寸导线。
三、施工前的准备工作：
（一）熟悉施工现场，提前介入土建基础予埋件、接地等隐蔽工程，做好详细严谨的施工方案和四大措施，落实好设备和材料到货情况，工器具及试验设备良好。准备好施工器具、人员安排、生活住宿等相关工作。
（二）、工程工作量
1 一次部分
1.1 10kV SCB10-1250KVA 配变1 台。
1.2 10kV高压开关柜3面（KYN28-12型）,低压开关柜5面（GCK。
1.3 交流充电桩10 台，直流充电桩8 台
1.4 整流柜16 面。
1.5 10kV 高压电缆敷设YJV22 8.5/15 3*70 140 米，户内电缆头制作安装4 套。低压电缆敷设ZR-VV22-0.6/1kV 2080 米，低压电缆头制作安装48 套。
2 二次部分
2.1 直流成套装置2 面。
2.2 监控装置2 面。
2.3 逆变电源屏1 面
2.4 电度表屏2 面套。
2.5 通讯屏4 面。
2.6 相应二次电缆敷设500 多米。
四、施工工序安排
（—）总体思路
施工总进度：12月5日—12月15日为保证工程顺利进行，根据土建设备基础完成情况和设备到货情况，合理组织施工技术人员，施工总体安排：
计划先进行配电室内变压器、高低压开关柜、交直流屏等设备到站安装，再进行户外交直流充电桩设备安装。在一、二次设备就位安装调试、试验同时进行设备区低压电力电缆敷设，控制电缆敷设，低压电缆压接制作安装，设备接地制作等工作。二次保护、通讯系统、信号传输调试系统根据设备安装进度协调厂家及时进行。最后进行安家变电站—方特充电站10kV 高压电缆敷设安装工作。高压试验工作在设备安装过程中和完成后及时进行相应高压试验。施工工期10 天。如果安排3个工作小组（第1小组主要负责设备安装，第2 组主要负责电缆敷设、压接。二次组主要负责二次设备安装，协助配合设备厂家做好保护调试、信号通讯等工作）同时施工，施工工期可缩短为7 天，具体施工进度如下：（二）、施工工序进度计划、危险点辨识及质量控制要点：
1、12月2—4日：施工设备、工器具运至现场，工作区、生活区布置和土建施工部门协调好施工用电、生活用水、施工区域布置等事宜。
2、12月4 日-5 日：设备基础测量验收，达到电气设备安装要求。一、二次设备
到站接收。
质量控制要点：根据设计图纸，基础及预埋件接地符合设计要求，
预埋件的中心线误差＜±0 mm相邻误差v±5mm;预埋件水平误差v±Omm,相邻误差＜±2mm安装基础座：中心线误差＜±5mm水平误差＜乜mm室内的起吊设备（点）应通过专项验收，并符合设计要求的载
3、12 月5 日-7 日10KV 开关柜、变压器低压柜等设备到站就位，开关柜连接，柜内母线安装。（高低压开关柜就位后，由设备厂家人员负责柜内母排安装、开关联锁调试，达到规范要求）（变压器、16 面整流柜安装由第一组安装），电度表屏、直流屏等安装由二次组完成。
危险点辨识：（1）设备吊缷时，发生倾倒损坏、伤人。（2）运输就位时，挤压伤人。
控制措施：（1）吊车起重作业时，必须由专人指挥。起吊时，指挥人员要注意调臂的转动路线与设备和人员位置。（2）在起吊、牵引
过程中，受力钢丝绳的周围、上下方、内角侧和起吊物的下面，严禁有人逗留和通过。（3）当重物吊离地面后，工作负责人应再检查各部位受力和被吊物绑扎情况，无异常后方可正式起吊。（4）开关柜运输就位时，应用升降运输车，平稳定位。
质量控制要点：（1）开关柜按设计要求就位，开关柜连接顶部误差＜5mm 相邻两盘边＜1mm成列盘面＜5mm盘间缝＜2mm (2)所有开关柜检查外观完好，无损伤，内部电器元件固定牢固。 ( 3)柜内的导线不应有接头，导线芯线应无损伤。 ( 4)柜内母线安装按产品技术要求及厂家技术人员指导进行，连接螺栓其紧固力矩值符合产品技术要求或规范要求。( 5)母线安装完成后，应立即检查、清扫。符合要求后，封闭母线室，防止二次污染。
4、12月5日一12月6日；户外10套交流充电桩，8台直流充电桩、分电
箱等设备安装。由第二组完成
危险点辨识： ( 1 )安装就位过程中，工作负责人认真监护，避免设备、人员受伤。( 2)吊车起重作业时，必须由专人指挥。起吊时，指挥人员要注意调臂的转动路线与设备和人员位置。 ( 3)当重物吊离地面后，工作负责人应再检查各部位受力和被吊物绑扎情况，无异常后方可正式起吊。物件落地后放置平稳。
质量控制要点：(1)根据送货清单，核对设备附件是否齐全，检查附件无损伤。( 2)设备安装水平度、垂直度符合产品或规范要求。
5、12月7日-12 月8 日：配电室至各设备区间的电力电缆敷设：低压开关柜至交流充电桩分电箱；分电箱至各交流充电桩；开关柜至整流柜；整流柜至各直流充电桩等，由第二组施工。二次组进行二次电缆敷设、通信线敷设。第一组进行设备调试，电缆固定、接地制作等工作。
电缆敷设要求：1 、应按设计和实验路径计算每根电缆的长度，合理安排每盘电缆，减少换盘次数。2、应使得电缆敷设时排列整齐，走向合理，不宜交叉。3、按照电缆敷设顺序表或排列布置图逐根施放电缆。电缆敷设时，电缆应从盘的上端引出、不应使用电缆在支架上及地面摩擦拖拉。电缆上不得有压扁、绞拧、护层折裂等机械损伤。
4、电缆敷设时应排列整齐，不宜交叉，及时加以固定，并装设标志牌。
5、所有电缆敷设时，电缆沟转弯、电缆层井口处的电缆弯曲弧度一致、过渡自然，敷设时人员应站立在拐弯口外侧。所有直线电缆沟的电缆必须拉直，不允许直线沟内支架上有电缆弯曲或下垂现象。
6、电缆敷设完毕后，应及时清楚杂物，盖好盖板。
6、12月9 日：低压电缆头制作压接，设备接地制作、防腐。由一、二组同
时施工。二次保护传动，数据信号核对，盘柜封堵、电缆牌整理更换。
质量控制要点：（1）数据、信号、保护定值等严格按照调度命令核实执行。（2）设备接地焊接结束后，首先清除焊接部分残留的焊药，表面除锈后作防腐处理。（3）钢材的切断面必须进行防腐处理。（4）设备接地体的高度、朝向尽肯能一致，横平竖直，工艺美观。（5）全站黄绿接地漆的间隔宽度一致，顺序一致。
7 、12 月10 日：办理变电站一种工作票：敷设安家变电站至方特充电
站10kV高压进线柜电力电缆，作头试验安装。二次保护传动，数据信号核
对，盘柜封堵、电缆牌整理更换。班组自检互检验收、消缺。
8、12月11 日：竣工验收，达到送电要求。
五、施工现场布置及文明施工要求
1、现场布置
（按实际情况另行安排）
2 安全文明施工要求
2.1 现场施工队伍遵照国家电网公司《输变电工程安全文明施工标准化工作规定》和《山东省工程安全文明施工规程》的规定，做到安全文明施工。
2.2 在施工现场主要入口处设置四牌二图标示牌，现场室、内外施工机具要安全合理布置，材料分类堆放整齐，标识清晰，并符合安全防火标准。
2.3 施工人员应统一着装并佩戴安全帽和标识胸牌。
2.4 保持站内施工道路畅通，每日收工后要对施工区、办公区和生活区进行日常清洁维护，保持环境整洁，各作业面做到“工完、料尽、场地清”，剩余
材料要堆放整齐、可靠，废料及生活垃圾每日进行清理，严禁随意抛弃。
2.5 要制定明确可行的《设备和成品保护、防止“二次污染”措施》，严禁发生“二次污染”事件，保持外观的整洁美观。
2.6 严禁乱拉、乱扯施工用电线路，各施工队伍分别设置各自临时配电箱，电源取自建站用施工电源开关，电缆截面应符合现场安全用电需求。
2.7 动火作业必须办理动火作业工作票，并远离易燃物，作业地点备有消防器材，任何人不得擅自动用明火。
六、设备到货要求：设备应按计划要求时间到站，避免出现设备到站时间延误而压缩施工工期。
1、设备到货时间表：
