DKBA 华为技术有限公司企业技术规范
DKBA1268-2003.08
代替DKBA3613-2001.11防护电路设计规范
2003-11-10发布2003-11-10实施
华为技术有限公司发布
目次
前言 (6)
1范围和简介 (7)
1.1范围 (7)
1.2简介 (7)
1.3关键词 (7)
2规范性引用文件 (7)
3术语和定义 (8)
4防雷电路中的元器件 (8)
4.1气体放电管 (8)
4.2压敏电阻 (9)
4.3电压钳位型瞬态抑制二极管（TVS） (10)
4.4电压开关型瞬态抑制二极管（TSS） (11)
4.5正温度系数热敏电阻(PTC） (11)
4.6保险管、熔断器、空气开关 (12)
4.7电感、电阻、导线 (13)
4.8变压器、光耦、继电器 (14)
5端口防护概述 (15)
5.1电源防雷器的安装 (16)
5.1.1串联式防雷器 (16)
5.1.2并联式防雷器 (16)
5.2信号防雷器的接地 (18)
5.3天馈防雷器的接地 (19)
5.4防雷器正确安装的例子 (19)
6电源口防雷电路设计 (20)
6.1交流电源口防雷电路设计 (20)
6.1.1交流电源口防雷电路 (20)
6.1.2交流电源口防雷电路变型 (22)
6.2直流电源口防雷电路设计 (23)
6.2.1直流电源口防雷电路 (23)
6.2.2直流电源口防雷电路变型 (24)
7信号口防雷电路设计 (25)
7.1E1口防雷电路 (26)
7.1.1室外走线E1口防雷电路 (26)
7.1.2室内走线E1口防雷电路 (27)
7.2网口防雷电路 (31)
7.2.1室外走线网口防雷电路 (31)
7.2.2室内走线网口防雷电路 (32)
7.3E3/T3口防雷电路 (36)
7.4串行通信口防雷电路 (36)
7.4.1RS232口防雷电路 (36)
7.4.2RS422&RS485口防雷电路 (37)
7.4.3V.35接口防雷电路 (39)
7.5用户口防雷电路 (39)
7.5.1模拟用户口（Z口）防雷电路 (40)
7.5.2数字用户口（U接口）防雷电路 (41)
7.5.3ADSL口防雷电路 (43)
7.5.4VDSL口防雷电路 (44)
7.5.5G.SHDSL口防雷电路 (45)
7.6并柜口防雷电路 (46)
7.7其他信号端口的防护 (47)
8天馈口防雷电路设计 (47)
8.1不带馈电的天馈口防雷电路设计 (47)
8.2带馈电的天馈口防雷电路设计 (48)
9PCB设计 (50)
10附录A：雷电参数简介 (51)
10.1雷暴日 (51)
10.2雷电流波形 (51)
10.3雷电流陡度 (52)
10.4雷电波频谱分析 (52)
11附录B：常见测试波形允许容差 (52)
11.1 1.2/50us冲击电压波 (52)
11.28/20us冲击电流波 (52)
11.310/700us冲击电压波 (53)
11.4 1.2/50us(8/20us)混合波 (53)
12附录C：冲击电流实验方法 (54)
13附录D：低压配电系统简介 (55)
13.1TN配电系统 (55)
13.2TT配电系统 (57)
13.3IT配电系统 (58)
13.4与配电系统有关的接地故障 (59)
14参考文献 (60)
前言
本规范的其他系列规范：无
与对应的国际标准或其他文件的一致性程度：无
规范代替或作废的全部或部分其他文件：本规范代替原规范DKBA3613-2001.11《防护电路设计规范》
与其他规范或文件的关系：本规范是DKBA3613-2001.11《防护电路设计规范》的升级
与规范前一版本相比的升级更改的内容：
对前一版的内容进行了优化，并全面增加了多种信号端口的防护电路。
本规范由EMC研究部提出。
本规范主要起草和解释部门：EMC研究部
本规范主要起草专家：EMC研究部：张静(34763)
本规范主要评审专家：整机工程部：熊膺（8712）、罗新会（9398）、王庆海（31211）、孟繁涛（15133），张静松（5073）、唐栓礼（9469）
本规范批准部门：整机工程部
本规范所替代的历次修订情况和修订专家为：
防护电路设计规范
1范围和简介
1.1范围
本规范规定了防护电路的设计原则。
本规范适用于公司通信产品各端口的防护电路设计。
1.2简介
通信产品在应用的过程中，由于雷击等原因形成的过电压和过电流会对设备端口造成损害，因此应当设计相应的防护电路，各个端口根据其产品族类、网络地位、目标市场、应用环境、信号类型以及实现成本等多种因素的不同所对应的防护电路也不同，本规范在电源口、信号口和天馈口的防护电路设计上给出了指导。
1.3关键词
防护、气体放电管、压敏电阻、TVS管、TSS管、退耦、接地
2规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。
3 术语和定义
防雷器：一些标准中又称为电涌保护器（Surge Protective Devices，SPD），是可安装在设备端口用于对各种雷电电流、操作过电压等进行保护的器件。它至少含有一个非线性元件。
防雷器的残压：雷电放电电流流过防雷器时，其端子间呈现的电压。被保护端口自身的抗过电压水平必须高于防雷器的输出残压并有一定的裕量，防雷器才能真正起到保护设备的作用。
1.2/50us冲击电压：雷击时户内走线线缆上产生的感应过电压的模拟波形，用于设备端口过电压耐受水平测试，主要测试范围：通信设备的电源端口和建筑物内走线的信号线测试。
1.2/50us(8/20us)混合波：是浪涌发生器输出的一种具有特定开路/短路特性的波形。发生器输出开路时，输出波形是1.2/50us的开路电压波；发生器输出短路时，输出波形是8/20us的短路电流波。具有这种特性的浪涌发生器主要用于设备端口过电压耐受水平测试，主要测试范围：通信设备的电源端口和建筑物内走线的信号线测试。
10/700us冲击电压：雷击时户外走线线缆上产生的感应雷过电压的模拟波形。用于设备端口过电压耐受水平测试时用的波形，主要测试范围：建筑物外走线的信号线（如用户线类电缆）的测试。
8/20us冲击电流：雷击时线缆上产生的感应过电流模拟波形，设备的雷击过电流耐受水平测试用标准波形，主要用于通信设备的电源口、信号口、天馈口。
10/350us冲击电流：直击雷电流模拟波形。目前通信设备端口的防雷测试较少使用。
4 防雷电路中的元器件
4.1气体放电管
图4-1 气体放电管的原理图符号
气体放电管是一种开关型保护器件，工作原理是气体放电。当两极间电压足够大时，极间间隙将放电击穿，由原来的绝缘状态转化为导电状态，类似短路。导电状态下两极间维持的电压很低，一般在20～50V，因此可以起到保护后级电路的效果。气体放电管的主要指标有：响应时间、直流击穿电压、冲击击穿电压、通流容量、绝缘电阻、极间电容、续流遮断时间。
气体放电管的响应时间可以达到数百ns以至数 s，在保护器件中是最慢的。当线缆上的雷击过电压使防雷器中的气体放电管击穿短路时，初始的击穿电压基本为气体放电管的冲击击穿电压，放电管击穿导通后两极间维持电压下降到20～50V；另一方面，气体放电管的通流量比压敏电
阻和TVS管要大，气体放电管与TVS等保护器件合用时应使大部分的过电流通过气体放电管泄放，因此气体放电管一般用于防护电路的最前级，其后级的防护电路由压敏电阻或TVS管组成，这两种器件的响应时间很快，对后级电路的保护效果更好。气体放电管的绝缘电阻非常高，可以达到千兆欧姆的量级。极间电容的值非常小，一般在5pF以下，极间漏电流非常小，为nA级。因此气体放电管并接在线路上对线路基本不会构成什么影响。
气体放电管的续流遮断是设计电路需要重点考虑的一个问题。如前所述，气体放电管在导电状态下续流维持电压一般在20～50V，在直流电源电路中应用时，如果两线间电压超过15V，不可以在两线间直接应用放电管。在50Hz交流电源电路中使用时，虽然交流电压有过零点，可以实现气体放电管的续流遮断，但气体放电管类的器件在经过多次导电击穿后，其续流遮断能力将大大降低，长期使用后在交流电路的过零点也不能实现续流的遮断；还存在一种情况就是如果电流和电压相位不一致，也可能导致续流不能遮断。因此在交流电源电路的相线对保护地线、相线对零线以及相线之间单独使用气体放电管都不合适，当用电设备采用单相供电且无法保证实际应用中相线和中线不存在接反的可能性时，中线对保护地线单独使用气体放电管也是不合适的，此时使用气体放电管需要和压敏电阻串联。在交流电源电路的相线对中线的保护中基本不使用气体放电管。
防雷电路的设计中，应注重气体放电管的直流击穿电压、冲击击穿电压、通流容量等参数值的选取。设置在普通交流线路上的放电管，要求它在线路正常运行电压及其允许的波动范围内不能
动作，则它的直流放电电压应满足：min(u
fdc )≥1.8U
P
。式中u
fdc
直流击穿电压，min(u
fdc
)表示直流击
穿电压的最小值。U
P
为线路正常运行电压的峰值。
气体放电管主要可应用在交流电源口相线、中线的对地保护；直流RTN和保护地之间的保护；信号口线对地的保护；天馈口馈线芯线对屏蔽层的保护。
气体放电管的失效模式多数情况下为开路，因电路设计原因或其它因素导致放电管长期处于短路状态而烧坏时，也可引起短路的失效模式。气体放电管使用寿命相对较短，多次冲击后性能会下降，同时其他放电管在长时间使用会有漏气失效这种自然失效的情况，因此由气体放电管构成的防雷器长时间使用后存在维护及更换的问题。
4.2压敏电阻
图4-2 压敏电阻的原理图符号
压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。
压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千pF的数量级范围，
很多情况下不宜直接应用在高频信号线路的保护中，应用在交流电路的保护中时，因为其结电容较大会增加漏电流，在设计防护电路时需要充分考虑。压敏电阻的通流容量较大，但比气体放电管小。
压敏电阻的压敏电压（min(U
1mA
））、通流容量是电路设计时应重点考虑的。在直流回路中，
应当有：min(U
1mA ) ≥(1.8～2)U
dc
，式中U
dc
为回路中的直流额定工作电压。在交流回路中，应当有：
min(U
1mA ) ≥(2.2～2.5)U
ac
，式中U
ac
为回路中的交流工作电压的有效值。上述取值原则主要是为了保
证压敏电阻在电源电路中应用时，有适当的安全裕度。在信号回路中时，应当有：min(U
1mA
)≥(1.2～
1.5)U
max ，式中U
max
为信号回路的峰值电压。压敏电阻的通流容量应根据防雷电路的设计指标来定。
一般而言，压敏电阻的通流容量要大于等于防雷电路设计的通流容量。
压敏电阻主要可用于直流电源、交流电源、低频信号线路、带馈电的天馈线路。
压敏电阻的失效模式主要是短路，当通过的过电流太大时，也可能造成阀片被炸裂而开路。压敏电阻使用寿命较短，多次冲击后性能会下降。因此由压敏电阻构成的防雷器长时间使用后存在维护及更换的问题。
4.3电压钳位型瞬态抑制二极管（TVS）
图4-3 TVS管原理图
TVS（Transient Voltage Suppression）是一种限压保护器件，作用与压敏电阻很类似。也是利用器件的非线性特性将过电压钳位到一个较低的电压值实现对后级电路的保护。TVS管的主要参数有：反向击穿电压、最大钳位电压、瞬间功率、结电容、响应时间等。
TVS的响应时间可以达到ps级，是限压型浪涌保护器件中最快的。用于电子电路的过电压保护时其响应速度都可满足要求。 TVS管的结电容根据制造工艺的不同，大体可分为两种类型，高结电容型TVS一般在几百～几千pF的数量级，低结电容型TVS的结电容一般在几pF～几十pF的数量级。一般分立式TVS的结电容都较高，表贴式TVS管中两种类型都有。在高频信号线路的保护中，应主要选用低结电容的TVS管。
TVS管的非线性特性比压敏电阻好，当通过TVS管的过电流增大时，TVS管的钳位电压上升速度比压敏电阻慢，因此可以获得比压敏电阻更理想的残压输出。在很多需要精细保护的电子电路中，应用TVS管是比较好的选择。TVS管的通流容量在限压型浪涌保护器中是最小的，一般用于最末级的精细保护，因其通流量小，一般不用于交流电源线路的保护，直流电源的防雷电路使用TVS管时，一般还需要与压敏电阻等通流容量大的器件配合使用。 TVS管便于集成，很适合在单板上使用。
TVS具有的另一个优点是可灵活选用单向或双向保护器件，在单极性的信号电路和直流电源电路中，选用单向TVS管，可以获得比较低的残压。
TVS的反向击穿电压、通流容量是电路设计时应重点考虑的。在直流回路中，应当有：
min(U
BR )≥(1.3～1.6)U
max
，式中U
BR
为直流TVS的反向击穿电压，U
max
是直流回路中的电压峰值。
TVS管主要可用于直流电源、信号线路、天馈线路的防雷保护。
TVS管的失效模式主要是短路。但当通过的过电流太大时，也可能造成TVS管被炸裂而开路。
TVS管的使用寿命相对较长。
4.4电压开关型瞬态抑制二极管（TSS）
图4-4 TSS管的原理图符号
电压开关型瞬态抑制二极管（TSS，Thyristor Surge Suppressor）与TVS管相同，也是利用半导体工艺制成的限压保护器件，但其工作原理与气体放电管类似，而与压敏电阻和TVS管不同。当TSS管两端的过电压超过TSS管的击穿电压时，TSS管将把过电压钳位到比击穿电压更低的接近0V的水平上，之后TSS管持续这种短路状态，直到流过TSS管的过电流降到临界值以下后，TSS恢复开路状态。
TSS管在响应时间、结电容方面具有与TVS管相同的特点。易于制成表贴器件，很适合在单板上使用，TSS管动作后，将过电压从击穿电压值附近下拉到接近0V的水平，这时二极管的结压降小，所以用于信号电平较高的线路（例如：模拟用户线、ADSL等）保护时通流量比TVS管大，保护效果也比TVS管好。TSS适合于信号电平较高的信号线路的保护。
在使用TSS管时需要注意的一个问题是：TSS管在过电压作用下击穿后，当流过TSS管的电流值下降到临界值以下后，TSS管才恢复开路状态，因此TSS管在信号线路中使用时，信号线路的常态电流应小于TSS管的临界恢复电流。临界恢复电流值随TSS管的型号和设计应用场合的不同而不同，使用时应注意在器件手册中查明所用具体型号的确切值。
TSS管的击穿电压（min(U
BR
））、通流容量是电路设计时应重点考虑的。在信号回路中时，
应当有：min(U
BR )≥(1.2～1.5)U
max
，式中U
max
为信号回路的峰值电压。
TSS管较多应用于信号线路的防雷保护。
TSS管的失效模式主要是短路。但当通过的过电流太大时，也可能造成TSS管被炸裂而开路。TSS管的使用寿命相对较长。
4.5正温度系数热敏电阻(PTC）
PTC 是一种限流保护器件，它有一个动作温度值T S ，当其本体内温度低于T S 时，其阻值维持基本恒定，这时的阻值称为冷电阻。当正温度系数电阻本体那温度高于T S 时，其阻值迅速增大，可以达到的最大阻值能过比冷电阻值打104倍左右。由于它的阻值可以随温度升高而迅速增大，所以一般串联于线上用作暂态大电流的过流保护。PTC 在信号线及电源线路上都有应用。
PTC 反应速度较慢，一般在毫秒级以上，因此它的非线性电阻特性在雷击过电流通过时基本发挥不了作用，只能按它的常态电阻（冷电阻）来估算它的限流作用。热敏电阻的作用更多的体现在诸如电力线碰触等出现长时间过流保护的场合，常用于用户线路的保护中。
目前PTC 主要有高分子材料PTC 和陶瓷PTC 两种，其中陶瓷PTC 的过电压耐受能力比高分子材料的PTC 好，但高分子材料的PTC 响应速度比陶瓷PTC 快。通常陶瓷PTC 不能实现低阻值，低阻值的PTC 均采用的是高分子的材料。
4.6 保险管、熔断器、空气开关
保险管、熔断器、空气开关都属于保护器件，用于设备内部出现短路、过流等故障情况下，能够断开线路上的短路负载或过流负载，防止电气火灾及保证设备的安全特性。
保险管一般用于单板上的保护，熔断器、空气开关一般可用于整机的保护。下面简单介绍保险管的使用。
对于电源电路上由空气放电管、压敏电阻、TVS 管组成的防护电路，必须配有保险管进行保护，以避免设备内的防护电路损坏后设备发生安全问题。图4-5给出了保险应用的两个例子，其中a 电路中防护电路与主回路共用一个保险，当防护电路短路失效时主回路供电会同时断开，b 电路中主回路和防护电路有各自的保险，当防护电路失效时防护电路的保险断开，主回路仍然能正常工作，但是此时端口再出现过电压时，端口可能会因为失去防护而导致内部电路的损坏。两种电路各有利弊，在设计过程中可以根据需要选用。无馈电的信号线路、天馈线路的保护采用保险管的必要性不大。
图4-5 保险应用的两个例子 保险管的特性主要有：额定电流、额定电压等。其中额定电压有直流和交流之分。
标注在熔丝上的电压额定值表示该熔丝在电压等于或小于其额定电压的电路中完全可以安全可靠地中断其额定的短路电流。电压额定值系列包括在N ．E ．C 规定中，而且也是保险商实验室的一项要求，作为防止火灾危险的保护措施。对于大多数小尺寸熔丝及微型熔丝，熔丝制造商们采用的标准额定电压为32、63、125、250、600V 。
概括而言，熔丝可以在小于其额定电压的任何电压下使用而不损害其熔断特性。
防护电路中的保险管，宜选用防爆型慢熔断保险管。
4.7 电感、电阻、导线
电感、电阻、导线本身并不是保护器件，但在多个不同保护器件组合构成的防护电路中，可以起到配合的作用。
防护器件中，气体放电管的特点是通流量大、但响应时间慢、冲击击穿电压高；TVS 管的通流量小，响应时间最快，电压钳位特性最好；压敏电阻的特性介于这两者之间，当一个防护电路要求整体通流量大，能够实现精细保护的时候，防护电路往往需要这几种防护器件配合起来实现比较理想的保护特性。但是这些防护器件不能简单的并联起来使用，例如：将通流量大的压敏电阻和通流量小的TVS 管直接并联，在过电流的作用下，TVS 管会先发生损坏，无法发挥压敏电阻通流量大的优势。因此在几种防护器件配合使用的场合，往往需要电感、电阻、导线等在不同的防护元件之间进行配合。下面对这几种元件分别进行介绍：
电感：在串联式直流电源防护电路中，馈电线上不能有较大的压降，因此极间电路的配合可以采用空心电感，如下图：
图4-6 用电感实现两级防护器件的配合
电感应起到的作用：防护电路达到设计通流量时，TVS 上的过电流不应达到TVS 管的最大通流量，因此电感需要提供足够的对雷击过电流的限流能力。
在电源电路中，电感的设计应注意的几个问题：1、电感线圈应在流过设备的满配工作电流时能够正常工作而不会过热；2、尽量使用空心电感，带磁芯的电感在过电流作用下会发生磁饱和，电路中的电感量只能以无磁芯时的电感量来计算；3、线圈应尽可能绕制单层，这样做可以减小线圈的寄生电容，同时可以增强线圈对暂态过电压的耐受能力；4、绕制电感线圈导线上的绝缘层应具有足够的厚度，以保证在暂态过电压作用下线圈的匝间不致发生击穿短路。
在公司电源口的防护电路设计中，电感通常取值为7～15uH 。
-48v
RTN
电阻：在信号线路中，线路上串接的元件对高频信号的抑制要尽量少，因此极间配合可以采用电阻，如下图：
图4-7 用电阻实现两级防护器件的配合
电阻应起到的作用与前述电感的作用基本相同。以上图为例，电阻的取值计算方法为：测得空气放电管的冲击击穿电压值U 1，查TVS 器件手册得到TVS 管8/20us 冲击电流下的最大通流量I 1、以及TVS 管最高钳位电压U 2，则电阻的最小取值为：R ≥（U 1-U 2）/I 1。
在信号线路中，电阻的使用应注意的几个问题：1、电阻的功率应足够大，避免过电流作用下电阻发生损坏；2、尽量使用线性电阻，使电阻对正常信号传输的影响尽量小。
导线：某些交/直流设备的满配工作电流很大，超过30A ，这种情况下防护电路的极间配合采用电感会出现体积过大的问题，为解决这个问题，可以将防护电路分为两个部分，前级防护和后级防护不设计在同一块电路板上，同时两级电路之间可以利用规定长度的馈电线来做配合。
图4-8 用导线实现两级防器件的配合
这种组合形成的防护电路中，规定长度馈电线所起的作用，与电感的作用是相同的，因为1米长导线的电感量在1～1.6uH 之间，馈电线达到一定长度，就可以起到良好的配合作用，馈电线的线径可以根据满配工作电流的大小灵活选取，克服了采用电感做极间配合时电感上不能流过很大工作电流的缺点。
4.8 变压器、光耦、继电器
变压器、光耦和继电器本身并不属于保护器件，但端口电路的设计中可以利用这些器件具有的隔离特性来提高端口电路抗过电压的能力。
端口雷击共模保护设计有两种方法：1、线路对地安装限压保护器，当线路引入雷击过电压时，限压保护器成为短路状态将过电流泄放到大地；2、线路上设计隔离元件，隔离元件两边的电路不共地，当线路引入雷击过电压时，这个瞬间过电压施加在隔离元件的两边。只要在过电压作用在隔离元件期间，隔离元件本身不被绝缘击穿，并且隔离元件前高压信号线不对其他低压部分击穿，
线路上的雷击过电压就不能够转化为过电流进入设备内部，设备的内部电路也就得到了保护。这时-48v
RTN
线路上只需要设计差模保护，防护电路可以大大简化。例如以太网口的保护就可以采用这种思路。能够实现这种隔离作用的元件主要有：变压器、光耦和继电器等。
这里的变压器主要是指用于信号端口的各种信号传输变压器。变压器一般有初/次级间绝缘耐压的指标，变压器的冲击耐压值（适用于雷击）可根据直流耐压值或交流耐压值换算出来。大致的估算公式为：冲击耐压值=2×直流耐压值=3×交流耐压值。
图4-9 用变压器实现隔离
上图示出一种将变压器结合在内的信号端口防护电路设计。雷击时，设备外部的线缆上可感应的对地共模过电压作用在变压器的初级和次级之间，如图4-9。只要初/次级不发生绝缘击穿，设备外电缆上的过电压就不会转化为过电流进入设备内部。这时端口只需要做差模保护，利用变压器等器件的隔离特性，有利于简化端口的防雷电路。
采用这种方法设计需要注意的是：变压器、光耦和继电器等元件本身的绝缘耐压能力应很高（例如冲击耐压大于4kV），否则在过电压的作用下很容易发生绝缘击穿，不能起到提高端口耐压的作用。另外，利用变压器的隔离特性时，需要注意变压器的初/次级间有分布电容，某些情况下外部线缆上的共模过电压可通过分布电容从初级耦合到次级，从而进入到内部电路中，这样就破坏了变压器的隔离效果，因此应尽量选用带有初次极间屏蔽层的变压器，并将变压器屏蔽层外引线在单板内接地，如图4-9所示。这时变压器的有效绝缘耐压变成了初级与屏蔽接地端间的绝缘耐压值。采用共模隔离设计的另一个需要注意的问题是初级电路与单板上其它电路、地的印制线在单板上应分离开，并有足够的绝缘距离。一般，印制板上边缘相距1mm的两根印制走线，能耐受1.2/50us冲击电压4kV左右。
上面几节讲述了防护电路中所使用的元器件，在防护电路的器件选型过程中对气体放电管、压敏电阻、热敏电阻、保险管、熔断器、空气开关等都要选择有安全认证的器件。
5 端口防护概述
通信设备的防雷主要需要做端口防护和系统接地两方面的工作。本规范主要阐述的是端口防护电路设计方面的内容。
我们设计的防护电路要获得满意的防雷效果，应达到以下两个目的：1、防雷器的输出残压应低于被保护端口的过电压耐受水平，并有一定裕量；2、防雷器自身具有一定的雷击过电流耐受水平，应比实际使用环境中被保护设备端口可能引入的雷击过电流的最高值要高一些，并有足够裕量。也就是说，通信设备各端口自身要有一定的过电压耐受水平，并且防雷器自身不易被雷击损坏，只有满足这两点才能对设备的端口实现有效的保护。
防雷器对端口的保护，分为共模保护和差模保护两个方面。对一种线缆而言，引入设备的过电压/过电流以线缆对地的共模为主，线缆间的差模过电压/过电流相对小一些。但在有防护电路及设备上广泛采用等电位连接的情况下，共模的过电压/过电流也可以转化成差模。
需要注意的是：
1、 通信设备防护能力的强弱，与系统接地设计的关系也非常密切。防雷设计对接地
的要求中，最根本的一点是实现设备上单板工作地和保护地的等电位连接。通信
设备不仅需要良好的端口防护电路，同时也需要有合理的系统接地设计，才能达
到良好防雷效果。关于设备系统接地的设计原则和方法，请参见公司已发布的《接
地设计指导书》。
2、 设备端口的防护指标根据其产品族类、应用环境、网络地位、信号类型等因素的
不同而不同，从而其所对应的防护电路有所差异。关于设备端口的具体防护指标
请参见公司的《产品工程特性需求基线》。
防雷器主要分为电源防雷器、信号防雷器、天馈防雷器。各种防雷器的保护效果，与防雷器的安装方式有很大的关系，因此，下面对各种防雷器的安装方式做一下说明。
5.1 电源防雷器的安装
5.1.1 串联式防雷器
串联式电源防雷器接在馈电线的线间，保护器件并接到馈电线上的走线可以做到很短且距离是固定的，因此串联式电源防雷器的安装位置可视设备安装的方便、合理性来确定。
图5-1 串联式防雷器的安装
5.1.2 并联式防雷器
并联式电源防雷器在安装中需要注意的一个问题是：防雷器并接到机柜电源接线端子的导线（或并接到馈电线上的导线）一定要短，否则电源防雷器的保护效果会大大下降。
输入输出-48v
RTN
PGND -48v RTN
PGND
串联式直流电源避雷器
图5-2并联式防雷器的安装
图5-2示出一种不好的防雷器安装方式：防雷器到机柜接线端子的并接线较长（例如：1～1.5米）。由图5-2可以看出：直流馈电线引入差模过电流时，由于并接电源防雷器的作用，机柜电源
端子处呈现的差模残压为：U
ad =U
ab
+U
bc
+U
cd。其中U bc是电源防雷器的差模残压，U ab、U cd分别是过电流
流过电源防雷器的两段并接导线时导线两端的瞬间压降。电源防雷器的差模残压（U
ad
）在5kA的
8/20us冲击电流下约200V左右；若导线L
ab 、L
cd
分别长1米，则在5kA的8/20us冲击电流下，若导线L
ab
、
L cd 两端的瞬间的压降U
ab
、U
cd
分别可以达到905V（如图5-3中左图所示）。这时设备电源接线端子处
的残压值为：U
ad =U
ab
+U
bc
+U
cd
=905+200+905=2010V，可见并接导线达到1米长时，影响设备端口差模残
压指标的主要是导线的压降而不是防雷器的残压。所以，电源防雷器到机柜电源接线端子的并接导线太长，无法使电源防雷器有效的保护设备。
图5-3 5kA(左)、3kA(右)的8/20us冲击电流下1米长导线两端压降
(试验实测值，探头衰减500倍)
冲击电流作用下线缆两端的压降可以通过理论计算大致估算出来：一根导线可等效为一个电感，在一个变化的电流流过导线时，导线两端的压降为：?U＝L?di/dt，其中L为导线上的电感量，一般1米长导线的电感量在1uH～1.6uH之间（计算可取1uH）；di/dt是导线上电流的变化率。通过这个公式可以看出，?U与L成正比，L 又与线长成正比。因此，减小电源防雷器并接导线的长度就
是减小U
ab 和U
cd
，也就是减小U
ad
。所以，电源防雷器并接到机柜电源接线端子的导线（或并接到馈电
线上的导线）一定要短，特别是对于防护等级在20kA或者40kA这样大量级的情况，防雷模块的安装需要尤为注意。这一设计原则应用到单板内的防护电路设计也是一样的道理：做线间保护的防雷电路的引线一定要短。
5.2信号防雷器的接地
图5-4示出一种不正确的信号防雷器安装方式：防雷器安装在设备以外的其它设备内（例如：DDF架内），并且通过其它装置的接地线接地，由于机房内独立设备的保护接地线通常都不会太短（3～20米），使信号防雷器的共模防护作用大大减低。
图5-4 不正确的信号防雷器安装方式
根据被保护设备内部接口电路的不同，信号防雷器实现共模保护的原理略有区别：
1、内部接口具有对地的防护电路，或外部线缆中有信号回线与内部单板地连接。
这种情况下，外加信号防雷器应达到如下效果：由信号线引入的共模过电流，绝大部分通过信号防雷器的接地线泄放到大地，只有非常小的一部分过电流流入设备内部，这一小部分过电流是设备内部的单板防护电路本身能耐受得住而不发生损坏的。
在信号防雷器和单板级防护电路都存在的情况下，线缆上的感应过电流可以同时通过图5-4中1、2两条泄放途径泄放到大地。但是图中泄放途径1因为保护接地线太长而具有较大的线间感抗，使路径1不能成为比路径2阻抗小得多的雷电流低阻泄放路径，因此信号防雷器的共模保护效果大大减低。解决方法是：将信号防雷器靠近被保护设备安装或安装在被保护设备内部，信号防雷器通过很短的接地线接到设备的保护地上去，如图5-5所示。
2、内部信号接口没有防护电路，且外部信号电缆对内部单板地隔离
外部信号电缆对内部单板地隔离的情况下，只要接口部分出现的过电压没有超过接口电路自身的绝缘耐压值时，接口电路一般不会发生共模损坏。因此信号防雷器的共模保护作用体现在：外部线缆引入感应雷击过电流时，信号防雷器本身的共模残压加上信号防雷器接地线两端的压降，必须小于接口电路自身的绝缘耐压。我们知道5kA的8/20us冲击电流作用下1米长导线两端的压降可达到900V左右，而导线两端的压降为： U＝L?di/dt，因此减小信号防雷器输出共模残压的最有效办法是减小信号防雷器接地线的长度（信号防雷器自身的共模残压可以做到很小）。正确的信号防雷器安装方式也是：将信号防雷器靠近被保护设备安装或安装在被保护设备内部，信号防雷器通过很短的接地线接到设备的保护地上去。这个原则也适用于单板内部防护电路的设计：单板内部防护电路的泄流地应尽可能短的在单板框母板上与单板工作地汇接在一起。
5.3天馈防雷器的接地
天馈防雷器的安装和接地设计中，一个很重要的问题是应符合国家的行业标准中对天馈防雷器安装及接地的要求。YD 5068-98《移动通信基站防雷与接地设计规范》第3.3.3条明确规定：“同轴电缆馈线进入机房后与通信设备连接处应安装馈线防雷器，以防来自天馈线的感应雷。馈线防雷器接地端子应就近引接到室外馈线入口处接地线上。”因此，应该明确的是：当设备位于室内并在馈线上配置天馈防雷器时，应该安装接地线，且接地线应接室外接地排（当天馈防雷器位于机柜顶部或者内部时可以不遵照本要求）。
5.4防雷器正确安装的例子
图5-5 防雷器正确安装的例子
图5-5示出防雷器正确安装的例子。其中，直流电源防雷器是并联式防雷器，通过很短的（10cm 左右）并接线接到设备的电源接线端子上(安装位置1)，或采用凯文接线的方式接到馈电线上（安装位置2）；信号防雷器应安装在设备机柜上，宜通过金属固定件实现与机壳保护地的直接连接，如果采用接地线则应尽量短，至少应短于5cm；多个天馈防雷器的接地引线先在一个天馈防雷器接地排上汇接，再由天馈防雷器引一根接地线接到室外接地排上。
6 电源口防雷电路设计
电源口防雷电路的设计需要注意的因素较多，有如下几方面：
1、防雷电路的设计应满足规定的防护等级要求，且防雷电路的残压水平应能够保护
后级电路免受损坏。
2、在遇到雷电暂态过电压作用时，保护装置应具有足够快的动作响应速度，即能尽
早的动作限压和旁路泄流。
3、防雷电路加在馈电线路上，不应影响设备的正常馈电。例如，采用串联式电源防
雷电路时，防雷电路应可通过设备满负荷工作时的电流并有一定的裕量。
4、防护电路在系统的最高工作电压时不应动作。通常在交流回路中，防护电路的动
作电压是交流工作电压有效值的2.2～2.5倍，在直流回路中，防护电路的动作电
压是直流额定工作电压的1.8～2倍。
5、防雷电路加在馈电线路上，不应给设备的安全运行带来隐患。例如，应避免由于
电路设计不当而使防雷电路存在着火等安全隐患。
6、在整个馈电通路上存在多级防雷电路时，应注意各级防雷电路间有良好的配合关
系，不应出现后级防雷电路遭到雷击损坏而前级防雷电路完好的情况。
7、防雷电路应具有损坏告警、遥信、热容和过流保护功能，并具有可替换性。
下面分别给出交流电源口和直流电源口的防雷电路设计指导。
6.1交流电源口防雷电路设计
6.1.1交流电源口防雷电路
运作管理类任职资格标准 （试行版） 目录 第一部分概述 第二部分级别角色定义和基本条件 第三部分标准核心内容描述 一、必备知识 二、行为标准 三、技能标准 第四部分附则
运作管理类任职资格标准 第一部分概述 一、标准名称 运作管理类任职资格标准。 二、标准定义 运作管理类任职资格标准是指运作管理类有关岗位的任职要求。 运作管理体系包括公司运作管理部、各产品线运作支撑部、C-Marketing运作管理部、中研运作支撑部。 运作管理业务分为八项，对应运作管理的行为项，包括：多项目管理、预核算管理、流程推行、内控建设、IRB/IPMT/ITMT决策支持、运作数据统计与绩效管理、运营分析与评估、管理体系推行。 运作管理活动是指支持运作管理业务所开展的具体工作，即运作管理行为标准中的具体活动。 三、标准适用范围 适用于产品体系中，主要涉及多项目管理、预核算管理、流程推行、内控建设、 IRB/IPMT/ITMT决策支持、运作数据统计与绩效管理、运营分析与评估、管理体系推行等业务的岗位。 四、标准级别 本标准共设五个级别，分别为：一级标准、二级标准、三级标准、四级标准、五级标准。 五、标准的结构 本标准包括级别角色定义、基本条件、必备知识、行为标准、技能标准。 第二部分级别角色定义和基本条件 一、级别角色定义
注：其中“运作管理业务”是指第一部分中标准定义所届定的八项业务。 二、基本条件
第三部分标准核心部分描述 一、必备知识 各级必备知识内容如下表：
二、行为标准 运作管理类任职资格的行为标准由八个行为项、四十个活动组成，每个行为项由不同的活动支撑。 行为达标要求如下表： 标注“A”的表示是该级别工程师的关键任职活动
Q/DKBA-Y004-1999 印制电路板（PCB）设计规范 VER 1.0 0707 1 1 1999-07-30发布 1999-08-30实施 深圳市华为技术有限公司发布 前言 本标准根据国家标准印制电路板设计和使用等标准编制而成。 本标准于1998年07 月30日首次发布。 本标准起草单位：CAD研究部、硬件工程室 本标准主要起草人：吴多明韩朝伦胡庆虎龚良忠张珂梅泽良本标准批准人：周代琪 0707 2 2 Q/DKBA-Y004-1999 3 3 3 目录 目录 1. 1 适用范围4 2. 2 引用标准4 3. 3 术语4 4. 4 目的2 .1 4.1 提供必须遵循的规则和约定2 .2 4.2 提高PCB设计质量和设计效率2 5. 5 设计任务受理2 .3 5.1 PCB设计申请流程2 .4 5.2 理解设计要求并制定设计计划2 6. 6 设计过程2 .5 6.1 创建网络表2 .6 6.2 布局3 .7 6.3 设置布线约束条件4 .8 6.4 布线前仿真（布局评估，待扩充）8 .9 6.5 布线8 .10 6.6 后仿真及设计优化（待补充）15 .11 6.7 工艺设计要求15 7. 7 设计评审15 .12 7.1 评审流程15 .13 7.2 自检项目15 附录1：传输线特性阻抗 附录2：PCB设计作业流程
Q/DKBA-Y004-1999 印制电路板（PCB）设计规范 1. 适用范围 本《规范》适用于华为公司CAD设计的所有印制电路板（简称PCB）。 2. 引用标准 下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示 版本均为有效。所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的 可能性。[s1] GB 4588.3—88 印制电路板设计和使用 Q/DKBA-Y001-19 99 印制电路板CAD工艺设计规范 1. 术语 1..1 PCB（Print circuit Board)：印刷电路板。 1..2 原理图：电路原理图，用原理图设计工具绘制的、表达硬件电路中各种器件之间的连接 关系的图。 1..3 网络表：由原理图设计工具自动生成的、表达元器件电气连接关系的文本文件，一般包 含元器件封装、网络列表和属性定义等组成部分。 1..4 布局：PCB设计过程中，按照设计要求，把元器件放置到板上的过程。 深圳市华为技术有限公司1999-07-30批准 1999-08-30实施 14 1..5 仿真：在器件的IBIS MODEL或SPICE MODEL支持下，利用EDA设计工具对PCB的布局、布线效果进行仿真分析，从而在单板的物理实现之前发现设计中存在的EMC问题、 时序问题和信号完整性问题，并找出适当的解决方案。 深圳市华为技术有限公司1999-07-30批准 1999-08-30实施 15 Q/DKBA-Y004-1999 II. 目的 A. 本规范归定了我司PCB设计的流程和设计原则，主要目的是为PCB设计者提供必须遵 循的规则和约定。 B. 提高PCB设计质量和设计效率。 提高PCB的可生产性、可测试、可维护性。 III. 设计任务受理 A. PCB设计申请流程 当硬件项目人员需要进行PCB设计时，须在《PCB设计投板申请表》中提出投板申请， 并经其项目经理和计划处批准后，流程状态到达指定的PCB设计部门审批，此时硬件项 目人员须准备好以下资料： 经过评审的，完全正确的原理图，包括纸面文件和电子件； 带有MRPII元件编码的正式的BOM； PCB结构图，应标明外形尺寸、安装孔大小及定位尺寸、接插件定位尺寸、禁止布线区 等相关尺寸；
华为设计规范 （)：印刷电路板。 原理图：电路原理图，用原理图设计工具绘制的、表达硬件电路中各种器件之间的连接关系的图。 网络表：由原理图设计工具自动生成的、表达元器件电气连接关系的文本文件，一般包含元器件封装、网络列表和属性定义等组成部分。 布局：设计过程中，按照设计要求，把元器件放置到板上的过程。深圳市华为技术有限公司1999-07-30批准，1999-08-30实施。 仿真：在器件的或支持下，利用设计工具对的布局、布线效果进行仿真分析，从而在单板的物理实现之前发现设计中存在的问题、时序问题和信号完整性问题，并找出适当的解决方案。深圳市华为技术有限公司1999-07-30批准，1999-08-30实施。 . 目的 . 本规范归定了我司设计的流程和设计原则，主要目的是为设计者提供必须遵循的规则和约定。 . 提高设计质量和设计效率。 提高的可生产性、可测试、可维护性。 . 设计任务受理 . 设计申请流程 当硬件项目人员需要进行设计时，须在《设计投板申请表》中提出投板申请，并经其项目经理和计划处批准后，流程状态到达指定的设计部门审批，此时硬件项目人员须准备好以下资料：
⒈经过评审的，完全正确的原理图，包括纸面文件和电子件； ⒉带有元件编码的正式的； ⒊结构图，应标明外形尺寸、安装孔大小及定位尺寸、接插件定位尺寸、禁止布线区等相关尺寸； ⒋对于新器件，即无编码的器件，需要提供封装资料； 以上资料经指定的设计部门审批合格并指定设计者后方可开始设计。 . 理解设计要求并制定设计计划 . 仔细审读原理图，理解电路的工作条件。如模拟电路的工作频率，数字电路的工作速度等与布线要求相关的要素。理解电路的基本功能、在系统中的作用等相关问题。 . 在与原理图设计者充分交流的基础上，确认板上的关键网络，如电源、时钟、高速总线等，了解其布线要求。理解板上的高速器件及其布线要求。 . 根据《硬件原理图设计规范》的要求，对原理图进行规范性审查。 . 对于原理图中不符合硬件原理图设计规范的地方，要明确指出，并积极协助原理图设计者进行修改。 . 在与原理图设计者交流的基础上制定出单板的设计计划，填写设计记录表，计划要包含设计过程中原理图输入、布局完成、布线完成、信号完整性分析、光绘完成等关键检查点的时间要求。设计计划应由设计者和原理图设计者双方签字认可。 . 必要时，设计计划应征得上级主管的批准。 . 设计过程 . 创建网络表
深圳市华为技术有限公司 公司文件 华为司发【1999】37号签发人:任正非 华为公司任职资格管理制度 一、目的 1、通过资格制度规范人才的培养和选拔，推动做实的人不断提高水平，引导有水平的人做实，按做实给予评价。 2、建立职业发展通道，激励员工不断提高其职位胜任能力，以职业化的员工队伍参与国际竞争。 3、树立有效培训和自我学习的标杆，以资格标准不断牵引员工终生学习、不断改进，保持公司的持续性发展。 0二、任职资格的应用 任职资格从横向分类纵向分级，将对人的资格要求清晰化，并与工作要求相对应，为人力资源的管理体系奠定基础，提高工作效率、规范工作行为，推动公司的职业化进程。 1、招聘 对应资格要求对人员进行分类分级考核，易于人员定位，提高招聘效率。 2、培训 针对不同资格的人员分别进行达标辅导培训，再开发培训，使培训更有针对性，与工作联系更密切。 3、薪酬
以使员工明确自己的发展方向，将员工发展与公司发展相结合。 三、资格分类分级 1、双重晋升制度 2、管理类 (1)定义 从事以人员管理为主的工作的人员。按管理层级可划分为监督者、管理者、领导者。 3级监督者：率领一组人员从事某项具体的专业/技术工作，本人既是监督者又是执行者之一。 4级管理者：对所辖部门的工作质量、时效、成本负完全的责任，并参与所辖工作的战略方向、资源分配、成本及时间要求的制定，下属至少含3级监督者及普通员工数人。
5级领导者：对企业某个运作过程或某项职能负完全的责任，参与制定公司长期战略及宏观指导。 (2)级别要求 任何管理都是对从事某项专业/技术的人员进行管理，管理类人员必须达到某方向、某专业/技术标准2级水平以上。所以管理类级别为3～5级。 3、专业类 (1)定义 从事运用某项专业知识提供某种支持或服务，直接或间接创造价值的工作。 含：销售、计划、法律、人力资源、公共关系、统计、审计、会计、广告、采购、秘书等。 (2)级别要求 从工作要求出发，1～5级不等。 4、技术类 (1)定义 从事运用某项技术设计和改进解决问题的方法的工作。 含：软件开发、硬件开发、工艺、测试、维修、安装等。 (2)级别要求 从工作要求出发，1～5级不等。 四、资格衡量要求 对人员进行选拔时从以下五个方面进行衡量。基于华为评价体系从实际出发的原则，主要对技能或行为建立标准，颁资格证书时参考工作绩效评价结果。品德、素质、经验等不易考核的要素作为人员选拔及员工自我发展的重要参考因素。 1、品德。 2、素质。 3、技能/行为（表现）。 4、工作经验。 5、工作绩效。 五、任职资格标准
DKBA 华为技术有限公司企业技术规范 DKBA1268-2003.08 代替DKBA3613-2001.11防护电路设计规范 2003-11-10发布2003-11-10实施 华为技术有限公司发布
目次 前言 (6) 1范围和简介 (7) 1.1范围 (7) 1.2简介 (7) 1.3关键词 (7) 2规范性引用文件 (7) 3术语和定义 (8) 4防雷电路中的元器件 (8) 4.1气体放电管 (8) 4.2压敏电阻 (9) 4.3电压钳位型瞬态抑制二极管（TVS） (10) 4.4电压开关型瞬态抑制二极管（TSS） (11) 4.5正温度系数热敏电阻(PTC） (11) 4.6保险管、熔断器、空气开关 (12) 4.7电感、电阻、导线 (13) 4.8变压器、光耦、继电器 (14) 5端口防护概述 (15) 5.1电源防雷器的安装 (16) 5.1.1串联式防雷器 (16) 5.1.2并联式防雷器 (16) 5.2信号防雷器的接地 (18)
5.3天馈防雷器的接地 (19) 5.4防雷器正确安装的例子 (19) 6电源口防雷电路设计 (20) 6.1交流电源口防雷电路设计 (20) 6.1.1交流电源口防雷电路 (20) 6.1.2交流电源口防雷电路变型 (22) 6.2直流电源口防雷电路设计 (23) 6.2.1直流电源口防雷电路 (23) 6.2.2直流电源口防雷电路变型 (24) 7信号口防雷电路设计 (25) 7.1E1口防雷电路 (26) 7.1.1室外走线E1口防雷电路 (26) 7.1.2室内走线E1口防雷电路 (27) 7.2网口防雷电路 (31) 7.2.1室外走线网口防雷电路 (31) 7.2.2室内走线网口防雷电路 (32) 7.3E3/T3口防雷电路 (36) 7.4串行通信口防雷电路 (36) 7.4.1RS232口防雷电路 (36) 7.4.2RS422&RS485口防雷电路 (37) 7.4.3V.35接口防雷电路 (39) 7.5用户口防雷电路 (39)
QA类技术任职资格标准 版本号：2.0 拟制单位：技术管理处/技术干部部
目录 概述 .....................................3页 第一部分级别定义.................................5页 第二部分资格标准.......................................7页
概述 任职资格管理的目的 ?规范人才的培养和选拔，推动做实的人不断提高水平，引导有水平的人做实，按做实给予评价。 ?激励员工不断提高其职位胜任能力，以职业化的员工队伍参与国际竞争。?树立有效培训和自我学习的标杆，以资格标准牵引员工不断学习、不断改进，保持公司的持续性发展。 任职资格认证原则 ?以关键行为和核心技能为中心 ?以工作实绩为导向 ?标准公开、程序公正 ?测试、评议相结合 任职资格标准体系 ?QA类任职资格标准由工作经验、必备知识、技能标准、工作绩效、行为标准等五个部分组成。
QA类任职资格认证对象 从事QA类工作的人员
第一部分级别定义 根据QA类的实际情况，将技术任职资格等级分为三至六级，如下图所示。 级别定义描述了各级人员的工作定义、工作内容、工作性质、主要职责及影响范围。 级别代码：T0901（03） 级别名称：QA类三级工程师 要点：熟悉公司开发流程，熟悉产品开发过程，了解项目管理过程，有一定模块开发/测试实践经验。独立进行开发流程、开发方法的引导，进行基线审计和交付物审计，了解质量原理，了解统计过程控制，对质量目标把关。 级别代码：T0901（04）
级别名称：QA类四级工程师 要点：熟悉公司开发流程，熟悉产品开发过程，掌握项目管理过程，有复杂模块开发/测试实践经验，有较多的产品/软件工程经验。有开发流程、开发方法的引导的成功经验，进行基线审计和交付物审计，参与公司内部审计。熟悉质量原理，熟悉统计过程控制，对产品质量目标把关，对项目成功起到重要作用。具有良好的沟通能力。可指导三级工程师。 级别代码：T0901（05） 级别名称：QA类五级工程师 要点：公司内本领域带头人。非常熟悉公司开发流程，深入领会产品开发过程，精通项目管理过程，深入领会质量管理系统，有系统设计/测试实践经验。有深入的过程改进经验，有组织制定、推行业务部的过程改进活动的成功经验；组织参与开发过程定义、开发规范制定，有深入的内部审计经验。有良好的沟通能力，可指导四级及以下级别工程师。 级别代码：T0901（06） 级别名称：QA类六级工程师 要点：在公司本领域内被认为是权威。根据公司总体发展战略，制定产品/软件过程改进发展战略，确保方向的正确性和可持续发展性；精通产品/软件工程和开发过程、项目管理过程、质量管理体系，有系统设计/测试实践经验。有较多过程改进经验，有组织制定、推行公司的过程改进活动的成功经验；组织公司的开发过程定义、开发规范制定。具有深入的内部审计经验，有良好的沟通能力。可指导五级及以下级别工程师。

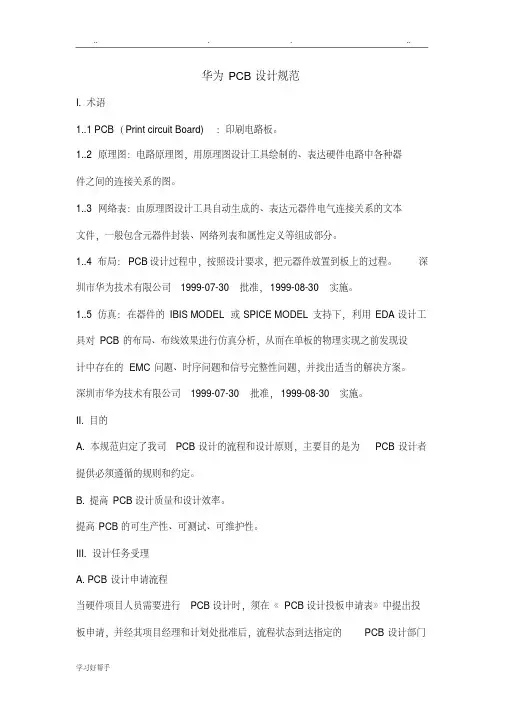

华为PCB设计规范 I. 术语 1..1 PCB（Print circuit Board)：印刷电路板。 1..2 原理图：电路原理图，用原理图设计工具绘制的、表达硬件电路中各种器件之间的连接关系的图。 1..3 网络表：由原理图设计工具自动生成的、表达元器件电气连接关系的文本文件，一般包含元器件封装、网络列表和属性定义等组成部分。 1..4 布局：PCB设计过程中，按照设计要求，把元器件放置到板上的过程。深圳市华为技术有限公司1999-07-30批准，1999-08-30实施。 1..5 仿真：在器件的IBIS MODEL或SPICE MODEL支持下，利用EDA设计工具对PCB的布局、布线效果进行仿真分析，从而在单板的物理实现之前发现设计中存在的EMC问题、时序问题和信号完整性问题，并找出适当的解决方案。深圳市华为技术有限公司1999-07-30批准，1999-08-30实施。 II. 目的 A. 本规范归定了我司PCB设计的流程和设计原则，主要目的是为PCB设计者提供必须遵循的规则和约定。 B. 提高PCB设计质量和设计效率。 提高PCB的可生产性、可测试、可维护性。 III. 设计任务受理 A. PCB设计申请流程 当硬件项目人员需要进行PCB设计时，须在《PCB设计投板申请表》中提出投板申请，并经其项目经理和计划处批准后，流程状态到达指定的PCB设计部门审批，此时硬件项目人员须准备好以下资料： ⒈经过评审的，完全正确的原理图，包括纸面文件和电子件； ⒉带有MRPII元件编码的正式的BOM； ⒊PCB结构图，应标明外形尺寸、安装孔大小及定位尺寸、接插件定位尺寸、禁止布线区等相关尺寸； ⒋对于新器件，即无MRPII编码的器件，需要提供封装资料； 以上资料经指定的PCB设计部门审批合格并指定PCB设计者后方可开始PCB设
Q/DKBA 深圳市华为技术有限公司企业标准 Q/DKBA-Y004-1999 印制电路板（PCB）设计规范 VER 1.0
1999-07-30发布 1999-08-30实施 深 圳 市 华 为 技 术 有 限 公 司发布 前言 本标准根据国家标准印制电路板设计和使用等标准编制而成。 本标准于1998年07月30日首次发布。 本标准起草单位： CAD研究部、硬件工程室 本标准主要起草人：吴多明韩朝伦胡庆虎龚良忠张珂梅泽良本标准批准人：周代琪
Q/DKBA-Y004-1999 目 录 目录 1. 1适用范围4 2. 2 引用标准4 3. 3 术语4 4. 4 目的2 .1 4.1 提供必须遵循的规则和约定2 .2 4.2 提高PCB设计质量和设计效率2 5. 5 设计任务受理2 .3 5.1 PCB设计申请流程2 .4 5.2 理解设计要求并制定设计计划2 6. 6 设计过程2 .5 6.1 创建网络表2 .6 6.2 布局3 .7 6.3 设置布线约束条件4 .8 6.4 布线前仿真（布局评估，待扩充）8 .9 6.5 布线8 .10 6.6 后仿真及设计优化（待补充）15 .11 6.7 工艺设计要求15 7. 7设计评审15 .12 7.1 评审流程15 .13 7.2 自检项目15附录1： 传输线特性阻抗 附录2： PCB设计作业流程
深圳市华为技术有限公司企业标准 Q/DKBA-Y004-1999印制电路板（PCB）设计规范 1. 适用范围 本《规范》适用于华为公司CAD设计的所有印制电路板（简称PCB）。 2. 引用标准 下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的 可能性。 GB 4588.3—88 印制电路板设计和使用 Q/DKBA-Y001-19 印制电路板CAD工艺设计规范 99 1. 术语 1..1 PCB（Print circuit Board)：印刷电路板。 1..2 原理图：电路原理图，用原理图设计工具绘制的、表达硬件电路中各种器件之间的连接 关系的图。 1..3 网络表：由原理图设计工具自动生成的、表达元器件电气连接关系的文本文件，一般包 含元器件封装、网络列表和属性定义等组成部分。 1..4 布局：PCB设计过程中，按照设计要求，把元器件放置到板上的过程。
253华为公司任职资格标准管理四级 前言 华为公司干部任职资格行为标准是从治理者（有直截了当下属至少一人）称职胜任的角度动身，以工作结果和行为表现为判定依据的技能标准。它是指完成治理工作的成功行为，反映了对职业经理的技能要求。 公司对职业经理的定义是 ●遵从同业的职业道德 ●具有实际的工作绩效及不断进取的创业精神 ●具有扎实的治理专业知识和专业素养 ●具有从事治理工作的实际体会及熟练解决问题的技能 ●具有依照职位特点不断调整个人治理行为的能力 治理四级标准适用于公司的中层治理者，对所辖部门的工作质量、时效、成本负完全的责任，并参与所辖工作的战略方向、资源分配、成本及时刻要求的制定，下属至少含三级监督者及一般职员数人。四级治理者必须达到治理三级水平以上。 在个人职业进展道路上，达到治理四级标准并担任相应职位后能够连续向公司级领导努力。
目录第一单元目标的制订与监控 第4--6页 1.1 制定合理的目标与打算 1.2 有效实施打算 1.3 监控及评估工作活动 第二单元组织气氛建设 第7--8页 2.1 内部工作关系 2.2 外部工作关系 第三单元工作资源治理 第9--10页 3.1 现有资源的治理 3.2 资源的猎取、分配和操纵 第四单元阻碍与促进决策 第11--12页 4.1 进行决策 4.2 参与同级决策 4.3 促进上级决策 第五单元绩效的改进 第13--14页 5.1 本人及职员的绩效改进 5.2 流程优化 附：英文简写注释第15页
第一单元目标的制订与监控 1.1、制定合理的目标与打算 行为标准： ①依照公司战略目标及本系统相关策略与方针，与相关人员共同确定本部门中短 期工作目标及优先顺序。 ②依照目标及优先顺序来制定挑战性的工作打算，保证对上级目标的继承性和部 门工作的牵引性，牵引性着眼于部门工作的绩效改进。 ③打算应具体说明要达到目标所进行的工作内容和所需资源，明确时刻、衡量标 准、成本预算、文档记录、责任人和过程监控点。 基础知识： ●公司战略目标及本系统相关策略与方针 ●公司及部门关键业绩指标（KPI）体系 ●SWOT分析法 ●SM ART原则及5W2H原则 ●制订工作打算的方法及工具（PERT，GANTT等） ●目标分解的方法
任职资格标准及考评 英国NVQ专家培训纪要 应劳动部的邀请，英国NVQ(国家职业资格)专家于98年3月16日访问我国，并于3月17日来华为公司进行了为期三天的培训，讲解英国行政管理资格标准及考评方法。这次培训为公司推行任职资格考评工作打下了良好的基础，下面是本次培训的容纪要。 一、NVQ的概念 NVQ是基于职业素质而来的。有经验的管理人员都知道作为一个好员工应具备哪些素质和有什么样的工作业绩，因为他们经常与下属打交道，直接观察、评价、感受到他们的工作表现，最后得出结论：某人非常胜任他目前的工作，某人可能还差一些，需要进一步的培训。我们所说的职业素质就是指这些东西。归纳一下，所谓职业素质的定义，一是指能在现实工作环境中有完成任务的能力；二是指能按企业的标准来满足业绩要求的能力。 NVQ即是国家职业资格，是在职业素质已经国家标准化的基础上拟定的国家职业资格。NVQ产生动因是人们想通过实现某种标准，能使一种职业的行为业绩程式化和标准化，以真正保证一个组织或团体的业绩质量。NVQ正是这样一种标准。有了质量，就能在市场上有一定的竞争力了。反过来说，NVQ也是国家承认员工资格的标准。这就意味着，当员工从一个公司调动到另一个公司，如果他有资格认证证明，另一公司也就会承认他的这种资格。 二、NVQ标准结构 NVQ标准是由几个单元组成。这几个单元都是由普遍认同的职业素质所组成，每个单元又分成数个要素。不同单元的要素可能是不一样的。每个要素又包括若干业绩标准，还包括每个业绩标准被考核的环境。NVQ的最后一个组成部分是职业知识和对职业的了解，即必备知识。 NVQ的结构是：
单元 要素1要素22 要素 业绩标准适用范围 工作环境 必备知识 以行政管理国家标准三级第七单元为例，三级标准有8个核心单元及7个可选单元，而第七单元有两个要素，第一要素有10个业绩指标，三类围，7个必备知识，第二要素有6个业绩指标三类围，8个必备知识。 业绩标准就是某个职业的基本技能标准。 工作环境是指技能在什么工作环境下表现，如：培训新员工的人际关系，就可分为两个层面，一是与公司部同事之 间的关系，另一个是对外与顾客的关系，这就是不同的工作 环境。 必备知识包括良好的工作态度，工作有灵活性、悟性，如做会议纪要，知道会议容、与会人员、时间、地点等，打 字员打一个会议纪要，她得知道公司的正规格式。 要进行考评，首先要确定所拟的标准是合理的、有代表性的。以《行政管理国家标准》三级第七单元为例，标准的 围和深度应合理地体现胜任这项工作的员工所达到的指标。 即，如果某人达到了这些标准，上级就会认为这人的工作做 得很好，反之，如这些标准都没达到，这人的工作就很差劲 了。所以我们说这些标准就是保证你的下属能很好完成工作 的标准。 什么人需要知道员工的工作做得好不好呢？是上级主管、顾客、考评员以及员工自己。员工自己怎样知道工作做 得好不好？是通过考评和信息反馈。但高标准严要求的人与 低标准的人对同一项工作结果所给的反馈可能截然不同，这 就会使员工无所适从。而上司通常都希望员工一惯都有高素 质的表现。对于主管来说，这些标准的意义就是衡量了他所 定的目标实行得怎么样；对于员工来说，就是知道了要朝什 么样的目标努力。我们在这里所说的标准，不是那种因人而 异有高有低的标准，而是大家达成共识的标准。 在英国，之所以要做NVQ，是因为这是一种很好的方法，它可以确保一个公司的不同层级都有各级统一的业绩标准， 使得整个公司的业绩得到提高。 NVQ就是一组人，将要素找出从而形成的标准。形成标准之后再变成几个大的单元。单元又分为不同级别，一级是 最低的，五级是最高的级别。但对于某些职业来说，最高级 只有三级或四级。
保护电路图全集 一．低功耗定时开关电路图 二．LM339组成的过压、欠压及过热保护电路 进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。因此对输入电源的上限和下限要有所限制，为此 采用过压、欠压保护以提高电源的可靠性和安全性。 温度是影响电源设备可靠性的最重要因素。根据有关资料分析表明，电子元器件温度每升高2℃，可靠性下降10％，温升50℃时的工作寿命只有温升25℃时的1/6，为了避免功率器件过热造成损坏，在开关电 源中亦需要设置过热保护电路。 图4是仅用一个4比较器LM339及几个分立元器件构成的过压、欠压、过热保护电路。取样电压可以直接从辅助控制电源整流滤波后取得，它反映输入电源电压的变化，比较器共用一个基准电压，N1.1为欠压比较器，N1.2为过压比较器，调整R1可以调节过、欠压的动作阈值。N1.3为过热比较器，RT为负温度系数的热敏电阻，它与R7构成分压器，紧贴于功率开关器件IGBT的表面，温度升高时，RT阻值下降，适当选取R7的阻值，使N1.3在设定的温度阈值动作。N1.4用于外部故障应急关机，当其正向端 输入低电平时，比较器输出低电平封锁PWM驱动信号。由于4个比较器的输出端是并联的，无论是过压、欠压、过热任何一种故障发生，比较器输出低电平，封锁驱动信号使电源停止工作，实现保护。如将电路 稍加变动，亦可使比较器输出高电平封锁驱动信号。
图4 过压、欠压、过热保护电路 · [图文] 低功耗定时开关电路图 · [图文] LM339组成的过压、欠压及过热保护电路 · [图文] 采用继电器和限流电阻构成的软启动电路 · [图文] 采用晶闸管和限流电阻组成的软启动电路 · [组图] 防浪涌软启动电路 · [图文] CW431CS过电压保护应用电路 · [图文] 弧焊电源保护电路的设计 · [图文] 电动车控制器短路保护时间的计算方法 · 太阳能热水器与防雷电设计方案 · ESD保护元件的对比分析及大电流性能鉴定 · [图文] PolySwitch元件的保护特性解析 · 如何正确选择中小型断路器 · 变频器过电压产生的原因及解决方法 · [图文] ESD保护时怎样维持USB信号完整性 · [图文] 集成运算放大器输出过流保护电路原理 · [图文] 集成运算放大器供电过压保护电路原理 · [图文] 保险丝熔断自愈电路图原理 · [图文] 停电自锁保护开关电路原理图 · [图文] 压敏电阻原理及应用 · [图文] 选用压敏电阻的方法 · [图文] 整流电源的过压保护-压敏电阻及其应用 · [图文] 用于三极管的过压保护-压敏电阻及其应用 · [图文] 彩电消磁电路的过压保护-压敏电阻及其应用 · [组图] 显像管放电保护-压敏电阻及其应用 · [图文] 直流电机的稳速保护-压敏电阻及其应用 · [图文] 固态继电器电路的过压保护-压敏电阻及其应用 · [图文] 电视机的防雷保护-压敏电阻及其应用 · [图文] 电视机稳压保护器-压敏电阻及其应用 · [图文] 由TL431组成的高精度的恒流源电路图 · [图文] 带滞回区的电池放电保护电路 · [图文] 红外线探测报警器制作原理 · [图文] 过流保护电路原理 · [图文] 直流电路的过流保护设计方法 · [图文] 蒸汽熨斗自动保护电路原理图 · [图文] 含指示灯的短路保护电路 · [图文] 三相三线制电源缺相保护电路 · [图文] 锂芯保护电路 · [图文] T3(E3)保护电路及解决方案 · [图文] VDSL保护电路及解决方案
附件1-1任职资格标准模板 XX类（XX族）任职资格标准 （第XX版） 华为技术有限公司 二零零X年XX月XX日
第一部分概述 (3) 第二部分级别角色定位和基本条件 (3) 第三部分标准核心模型 (5) 第四部分标准核心部分描述 (5) 一、必备知识 (5) 二、行为标准 (5) 三、技能标准 (6) 四、素质标准 (7) 第五部分附则 (7)
XX类（XX族）任职资格标准 第一部分概述 标准名称 XX类任职资格标准 二、标准定义 （对该类任职资格标准含义的解释，例如：人力资源类任职资格标准是指从事人力资源规划、员工招聘调配、绩效管理、职位与任职资格管理、培训与开发、员工关系、薪酬福利管理、劳动关系协调与人事管理等工作内容的职位胜任要求。） .三、标准适用范围 （职位类别，如：人力资源类） 四、 标准级别： （如：本标准共设五个级别，分别为：一级标准、二级标准、三级标准、四级标准、五级标准。） 五、标准的结构： （本标准包括级别角色定位、基本条件、必备知识、行为标准、技能标准、素质标准。） 第二部分级别角色定位和基本条件 一、级别角色定位 级别角色定位即关于各级别可承担角色的描述，包括掌握本领域内知识技能的宽度和深度；能够解决问题的范围和难度；在本领域内的地位；能够承担的职责。
基本条件 基本条件包括以下内容：关于教育背景的要求；关于相关培训经历的要求；关于从业经验的要求; 关于某方面特殊经验的要求；其他相关要求＜ 例：（以下表格中描述作为参考。）
第三部分标准核心模型XX类任职资格标准模型 第四部分标准核心部分描述必备知识 各级必备知识内容如下表: 、行为标准 XX类任职资格行为标准包括S级行为标准
三大常见电路保护器件 电路保护主要有两种形式：过压保护和过流保护。选择适当的电路保护器件是实现高效、可靠电路保护设计的关键，涉及到电路保护器件的选型，我们就必须要知道各电路保护器件的作用。在选择电路保护器件的时候我们要知道保护电路不应干扰受保护电路的正常行为，此外，其还必须防止任何电压瞬态造成整个系统的重复性或非重复性的不稳定行为。 电路保护最常见的器件有三：GDT、MOV和TVS。 GDT(陶瓷气体放电管) GDT有单极和三极两种形式。三极GDT是一个看似简单的器件，能在大难临头的关键时刻保持一个差分线对的平衡：少许的不对称可以使瞬变脉冲优先耦合到平衡馈线的某一侧，因而产生一个巨大的差分信号。即使瞬变事件对称地发生在平衡馈线上，两个保护器件响应特性的微小差别也会使一个破坏性的脉冲振幅出现在系统的输入端上。三极GDT在一个具有共用气体容积的管内提供一个差分器件和两个并联器件。造成一对电极导通的任何条件都会使所有三个电极之间导通，因为气体的状态(绝缘状态、电离状态或等离子状态)决定了放电管的行为。 在正常的工作条件下，一只GDT的并联阻抗约为1TΩ，并联电容为1pF以下。当施加在GDT两端的电势低于气体电离电压(即“辉光”电压)时，GDT的小漏电流(典型值小于1 pA)和小电容几乎不发生变化。一旦GDT达到辉光电压，其并联阻抗将急剧下降，从而电流流过气体。不断增加的电流使大量气体形成等离子体，等离子体又使该器件上的电压进一步降低至15V左右。当瞬变源不再继续提供等离子电流时，等离子体就自动消失。GDT 的净效果是一种消弧作用，它能在1ms内将瞬变事件期间的电压限制在大约15V以下。GDT的一个主要优点是迫使大部分能量消耗在瞬变的源阻抗中，而不是消耗在保护器件或
华为公司任职资格标准管理三级 前言 华为公司干部任职资格行为标准是从管理者（有直接下属至少一人）称职胜任的角度出发，以工作结果和行为表现为判断依据的技能标准。它是指完成管理工作的成功行为，反映了对职业经理的技能要求。 公司对职业经理的定义是 ●遵从同业的职业道德 ●具有实际的工作绩效及不断进取的创业精神 ●具有扎实的管理专业知识和专业素质 ●具有从事管理工作的实际经验及熟练解决问题的技能 ●具有根据职位特点不断调整个人管理行为的能力 管理三级标准适用于率领一组人员从事某项具体的专业或技术工作的员工，既是监督者，又是执行者之一。该监督者必须达到某专业或技术资格标准二级资格标准以上。 在个人职业发展道路上，达到管理三级标准并担任相应职位是开始管理工作生涯的第一步。
目录 第一单元工作任务的管理 第4--6页 1.1 制定工作计划 1.2 组织实施工作计划 1.3 指导和控制工作计划的实施 第二单元组织氛围的建设 第7--8页 2.1 在组织内部建立和保持良好的工作关系2.2 创造、培育和维持良好的外部工作关系 第三单元环境资源的管理 第9--10页 3.1建立工作环境 3.2保持和维护良好的工作环境 第四单元决策信息的提供 第11--12页 4.1 搜集、调研和选择所需信息 4.2 处理并提供所需信息
第五单元工作流程的制定、实施和优化 第13--14页 5.1 制定流程 5.2 流程的实施和优化 第六单元绩效的改进 第15--16页 6.1 挖掘个人潜力，提高自身绩效 6.2 帮助提高下属绩效
第一单元工作任务的管理 1.1 制定工作计划 行为标准： ①根据上级部门的规划或部署，与上级共同制定部门的目标，明确各项工作任 务和改进方向。 ②根据工作的优先顺序分配资源（包括人、财、物、信息等），充分考虑资源 成本，以使其得到有效合理的利用。 ③与相关人员商讨，面向目标，在公司规定范围内确定执行计划的具体工作方 法和活动。 ④根据工作任务的具体要求和特点，深入分析工作中易出现失误或问题的环 节，并设计相应的监控点及防范措施。 基础知识： ●上级部门的目标及重要性优先顺序 ●SMART原则和5W2H原则，PDCA ●专业领域的相关技术 ●制定工作计划的方法及工具(PERT,GANTT等) ●目标优化顺序变更以及未预见情况的处理方法 ●时间管理方法 ●协调资源和任务的方法 ●本部门工作任务的风险及预防措施 ●本岗位的工作角色和职责 ●下属的工作角色与职责 ●与工作有关的公司章程与规定
华为布线规则 2007-12-29 10:03 设计过程 A. 创建网络表 1. 网络表是原理图与PCB的接口文件，PCB设计人员应根据所用的原理图和PCB设计工具的特性，选用正确的网络表格式，创建符合要求的网络表。 2. 创建网络表的过程中，应根据原理图设计工具的特性，积极协助原理图设计者排除错误。保证网络表的正确性和完整性。 3. 确定器件的封装（PCB FOOTPRINT）． 4. 创建PCB板根据单板结构图或对应的标准板框, 创建PCB设计文件； 注意正确选定单板坐标原点的位置，原点的设置原则： A. 单板左边和下边的延长线交汇点。 B. 单板左下角的第一个焊盘。 板框四周倒圆角，倒角半径5mm。特殊情况参考结构设计要求。 B. 布局 1. 根据结构图设置板框尺寸，按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性。按工艺设计规范的要求进行尺寸标注。 2. 根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域。根据某些元件的特殊要求，设置禁止布线区。 3. 综合考虑PCB性能和加工的效率选择加工流程。 加工工艺的优选顺序为：元件面单面贴装——元件面贴、插混装（元件面插装焊接面贴装一次波峰成型）——双面贴装——元件面贴插混装、焊接面贴装。 4. 布局操作的基本原则 A. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局． B. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件． C. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分． D. 相同结构电路部分，尽可能采用“对称式”标准布局； E. 按照均匀分布、重心平衡、版面美观的标准优化布局； F. 器件布局栅格的设置，一般IC器件布局时，栅格应为50--100 mil,小型表面安装器件，如表面贴装元件布局时，栅格设置应不少于25mil。 G. 如有特殊布局要求，应双方沟通后确定。 5. 同类型插装元器件在X或Y方向上应朝一个方向放置。同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。 6. 发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件。 7. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。 8. 需用波峰焊工艺生产的单板，其紧固件安装孔和定位孔都应为非金属化孔。当安装孔需要接地时, 应采用分布接地小孔的方式与地平面连接。 9. 焊接面的贴装元件采用波峰焊接生产工艺时，阻、容件轴向要与波峰焊传送方
华为公司任职资格体系概述
华为公司任职资格体系概述 任职资格反映的是从事各类工作的能力。它的特点首先是：基于工作内容，并以完成工作内容成功的行为规范为标准。也就是说要获得一定的任职资格，必需按照所要求的行为规范完成其工作内容。它的目的是为了保证工作质量，有助于员工的培训，明确员工需要掌握的知识范围及能力标准。以前我们是根据工作任务或职责来估计员工需要掌握的知识和技能，并进行相应的培训（如图A），这样不可避免地带来两者之间较大的差异。 任职资格就是在两者之间搭起一个桥梁（如图B），明确完成工作任务需要的成功行为的规范是什么，员工要达到成功行为的规范需要哪些必备知识与技能；根据行为规范对员工的工作行为进行认证，就可了解员工还需要掌握那些必备知识。 任职资格另一个特点：基于工作的合理分类。因此，任职资格标准既具有针对性，又具有一定范围的适应性。工作分类的方法采用“自上而下”的功能分析法。首先从公司的主要目标开始。目标是随后分析的基础，所有的员工都应该能知道他们自己的工作与该主要目标的关系（直接或间接的）。第二步，就可以进行全面的功能分析，提出问题：“要达到这一主要目标需要进行哪些工作？”这样就可以进行层层分解。这里要强调的是分析的基础必须是功能的真正层次，而不是对它们的关系的传统看法以及管理者的个人立场，不能把现有的组织结构强加在分析上。功能分析是以主要目标开始以个人工作任务结束的，并根据工作任务的合理分类形成资格领域（HAY称之为职位族）。 一、为什么要建立任职资格体系
每位员工都知道，只要工作干得好，就有可能晋升，但是具体达到什么条件，就不清楚了，至于未来的职位要求是什么，自我的发展方向怎么定就更不了解了。员工一旦工作上不顺利或感到前途渺茫就要求调动，调到什么岗位有利于自己的发展也不清楚，这样的调动十有八九工作也不会理想，这对员工对公司都是一种损失。 目前华为公司的管理干部大部分是公司创业期的技术骨干，在今天公司迅速发展到近万人的规模情况下，老干部队伍如何随着公司战略发展不断提高管理技术、管理理念，并行之有效地付诸实践。怎样更快更有效地培养这一批，激励他们自我上进，又怎样从新员工中不断选拔出未来发展需要的优秀管理者等成为人力资源开发与管理上的首要问题。 ①解决基层员工的操作规范化及自我发展问题 任职资格体系通过对职位的合理分类，形成各个资格领域，建立起各领域的职业发展通道。这样员工就可了解并选择个人最佳的职业发展途径。任职资格标准的详细说明，使员工了解工作的具体要求、需要学习的内容，掌握绩效改进的方法。通过自己与自己比，激发自我发展的动力，并为达到个人职业发展目标而不断努力，在达标的过程中不断规范自己的操作，提高自己的技能。 ②解决现有干部如何进一步职业化的问题 “管理发展”是指管理队伍的建设问题。大规模的公司与小公司不同，总经理不可能管理公司的每一位员工，最重要的管理问题就是对管理者的管理，通过对中高层管理人员的管理来带动整个公司的经营运作，管理人员其工作性质决定一般需要从内部培养。 华为公司正处于高速发展期，公司领导层已意识到“管理发展”的重要性。在《98年管理要点》中十多处提到了管理队伍的建设。《公司基本法》也增加了“关于接班人”一章。任职资格体系的建立使干部的能上能下规范化、制度化，使干部后备队伍的选拔科学化。 ③解决如何尽快发掘培养新干部的问题 新干部怎样继承发展华为特色的管理理念并能在短时间内掌握有效的管理技能和专业知识。新老干部如何不断自我激励、互相学习提高，尽快形成与高速发展的公司规模相一致的职业化干部队伍。
防护电路中的元器件 随着社会的不断进步，物联网的发展，电子产品的室外应用场景，持续高增长，电子产品得到了极其广泛的应用，无论是公共事业，还是商用或者民用，已经深入到各个领域，这也造成了产品功能的多样化、应用环境的复杂化。随着产品功能越来越多，其功能接口也越来越丰富，比如：网络接口（带POE功能）、模拟视频接口、音频接口、报警接口、RS485接口、RS232接口等等。功能在不断地增多，但是对于产品的体积要求越来越小，在增加设计难度的同时也会使产品面临着更多的威胁，比如雨季随着雷电的增多，产品批量的损坏；冬季设备安装调试时，由于静电造成设备的功能异常等等。本文着重介绍常用防护器件在产品中的基本应用，通过防护电路来提高产品抗静电、抗浪涌干扰的能力，从而提高产品的稳定性。 通信产品在应用的过程中，由于雷击等原因形成的过电压和过电流会对设备端口造成损害，因此应当设计相应的防护电路，各个端口根据其产品族类、网络地位、目标市场、应用环境、信号类型以及实现成本等多种因素的不同所对应的防护电路也不同。 1、气体放电管 图1 气体放电管的原理图符号 气体放电管是一种开关型保护器件，工作原理是气体放电。当两极间电压足够大时，极间间隙将放电击穿，由原来的绝缘状态转化为导电状态，类似短路。导电状态下两极间维持的电压很低，一般在20～50V，因此可以起到
保护后级电路的效果。气体放电管的主要指标有：响应时间、直流击穿电压、冲击击穿电压、通流容量、绝缘电阻、极间电容、续流遮断时间。 气体放电管的响应时间可以达到数百ns以至数ms，在保护器件中是最慢的。当线缆上的雷击过电压使防雷器中的气体放电管击穿短路时，初始的击穿电压基本为气体放电管的冲击击穿电压，放电管击穿导通后两极间维持电压下降到20～50V；另一方面，气体放电管的通流量比压敏电阻和TVS管要大，气体放电管与TVS等保护器件合用时应使大部分的过电流通过气体放电管泄放，因此气体放电管一般用于防护电路的最前级，其后级的防护电路由压敏电阻或TVS管组成，这两种器件的响应时间很快，对后级电路的保护效果更好。气体放电管的绝缘电阻非常高，可以达到千兆欧姆的量级。极间电容的值非常小，一般在5pF以下，极间漏电流非常小，为nA级。因此气体放电管并接在线路上对线路基本不会构成什么影响。 气体放电管的续流遮断是设计电路需要重点考虑的一个问题。如前所述，气体放电管在导电状态下续流维持电压一般在20～50V，在直流电源电路中应用时，如果两线间电压超过15V，不可以在两线间直接应用放电管。在50Hz交流电源电路中使用时，虽然交流电压有过零点，可以实现气体放电管的续流遮断，但气体放电管类的器件在经过多次导电击穿后，其续流遮断能力将大大降低，长期使用后在交流电路的过零点也不能实现续流的遮断；还存在一种情况就是如果电流和电压相位不一致，也可能导致续流不能遮断。因此在交流电源电路的相线对保护地线、相线对零线以及相线之间单独使用气体放电管都不合适，当用电设备采用单相供电且无法保证实际应用中相线和中线不存在接反的可能性时，中线对保护地线单独使用气体放电管也是不合适的，此时使用气体放电管需要和压敏电阻串联。在交流电源电路的相线对中线的保护中基本不使用气体放电管。 防雷电路的设计中，应注重气体放电管的直流击穿电压、冲击击穿电压、通流容量等参数值的选取。设置在普通交流线路上的放电管，要求它在线路正
