高电压技术考试试题答案 一、选择题（每小题1分共１５分） 1、气体中的带电质点是通过游离产生的。 2、气体去游离的基本形式有漂移、扩散、复合、吸附效应。 3、气体放电形式中温度最高的是电弧放电。表现为跳跃性的为火花放电。 4、根据巴申定律，在某一Pd的值时，击穿电压存在极小值。 5、自然界中的雷电放电就是属于典型的超长间隙放电。 6、在极不均匀电场中，空气湿度增加，空气间隙击穿电压提高。 7、即使外界游离因素不存在，间隙放电仅依靠外电场作用即可继续进行的放电，称为自持放电。 8、交流高电压试验设备主要是指高电压试验变压器。 9、电磁波沿架空线路的传播速度为C或真空中的光速。 10、一般当雷电流过接地装置时，由于火花效应其冲击接地电阻小于工频接地电阻。 11、线路的雷击跳闸率包括雷击杆塔跳闸率和绕击跳闸率。 12、为了防止反击，要求改善避雷线的接地，适当加强绝缘，个别杆塔使用避雷器。 13、考虑电网的发展，消弧线圈通常处于过补偿运行方式。 14、导致铁磁谐振的原因是铁芯电感的饱和特性。 15、在发电厂、变电所进线上，设置进线段保护以限制流过避雷器的雷电流幅值和入侵波的陡度。 二、判断题（每小题2分共20分正确的在题后括号内打“×”错误的在题后打“√”） 1、气体状态决定于游离与去游离的大小。当去游离小于游离因素时最终导致气体击穿。（√） 2、游离主要发生在强电场区、高能量区；复合发生在低电场、低能量区。（√） 3、游离过程不利于绝缘；复合过程有利于绝缘。（√） 4、巴申定律说明提高气体压力可以提高气隙的击穿电压。（√） 5、空气的湿度增大时，沿面闪络电压提高。（×） 6、电气设备的绝缘受潮后易发生电击穿。（×） 7、输电线路上的感应雷过电压极性与雷电流极性相同。（×） 8、避雷器不仅能防护直击雷过电压，也能防护感应雷过电压。（√） 9、．带并联电阻的断路器可以限制切除空载线路引起的过电压。（√） 10、输电线路波阻抗的大小与线路的长度成正比。（×） 三、选择题（在每个小题的四个备选答案中，按要求选取一个正确答案，并将正确答案的序号填在题后括号内。每小题1分共15分） 1、电晕放电是一种（ A ）。 A．自持放电B．非自持放电C．电弧放电D．均匀场中放电 2、SF6气体具有较高绝缘强度的主要原因之一是（ D ）。 A．无色无味性B．不燃性C．无腐蚀性D．电负性 3、在极不均匀电场中，正极性击穿电压比负极性击穿电压（ A ）。 A.．小B．大C．相等D．不确定 4、减少绝缘介质的介电常数可以（ B ）电缆中电磁波的传播速度。 A．降低B．提高C．不改变D．不一定 5、避雷器到变压器的最大允许距离（ A ）。
高电压技术练习题（一） 一、填空题 1.描述气体间隙放电电压与气压之间关系的是（A）
A、巴申定律 B、汤逊理论 C、流注理论 D、小桥理论。 2.防雷接地电阻值应该（ A ）。 A、越小越好 B、越大越好 C、为无穷大 D、可大可小 3.沿着固体介质表面发生的气体放电称为（B） A电晕放电 B、沿面放电 C、火花放电 D、余光放电 4.能够维持稳定电晕放电的电场结构属于（C） A、均匀电场 B、稍不均匀电场 C、极不均匀电场 D、同轴圆筒 5.固体介质因受潮发热而产生的击穿过程属于（B） A、电击穿 B、热击穿 C、电化学击穿 D、闪络 6.以下试验项目属于破坏性试验的是（A ）。 A、耐压试验 B、绝缘电阻测量 C、介质损耗测量 D、泄漏测量 7.海拔高度越大，设备的耐压能力（B）。 A、越高 B、越低 C、不变 D、不确定 8.超高压输电线路防雷措施最普遍使用的是（B ） A、避雷针 B、避雷线 C、避雷器 D、放电间隙 9.变电站直击雷防护的主要装置是（A ）。 A、避雷针 B、避雷线 C、避雷器 D、放电间隙 10.对固体电介质，施加下列电压，其中击穿电压最低的是（C）。
A、直流电压 B、工频交流电压 C、高频交流电压 D、雷电冲击电压 11.纯直流电压作用下，能有效提高套管绝缘性能的措施是（C）。 A、减小套管体电容 B、减小套管表面电阻 C、增加沿面距离 D、增加套管壁厚 12.由于光辐射而产生游离的形式称为（ B ）。 A、碰撞游离 B、光游离 C、热游离 D、表面游离答案：B 19.解释气压较高、距离较长的间隙中的气体放电过程可用（ A ） A、流注理论 B、汤逊理论 C、巴申定律 D、小桥理论 13测量绝缘电阻不能有效发现的缺陷是（ D ）。 A、绝缘整体受潮 B、存在贯穿性的导电通道 C、绝缘局部严重受潮 D、绝缘中的局部缺陷 14.设 S1、S2 分别为某避雷器及其被保护设备的伏秒特性曲线，要使设备受到可靠保护必须（ B ）。 A、S1高于S2 B、S1低于S2 C、S1等于S2 D、S1与S2 相交 15.表示某地区雷电活动强度的主要指标是指雷暴小时与（ B ）。 A、耐雷水平 B、雷暴日 C、跳闸率 D、大气压强 16.极不均匀电场中的极性效应表明（ D ）。 A、负极性的击穿电压和起晕电压都高 B、正极性的击穿电压和起晕电压都高 C、负极性的击穿电压低和起晕电压高 D、正极性的击穿电压低和起晕电压高
第一章作业 1-1解释下列术语 （1）气体中的自持放电；（2）电负性气体； （3）放电时延；（4）50%冲击放电电压；（5）爬电比距。 答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象； （2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体； （3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延； （4）50%冲击放电电压：使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压； （5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV。
1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同？这两种理论各适用于何种场合？ 答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。所逸出的电子能否接替起始电子的作用是自持放电的判据。流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。 汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。 1-3在一极间距离为1cm的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1。今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。 解：到达阳极的电子崩中的电子数目为 n a= eαd= e11?1=59874

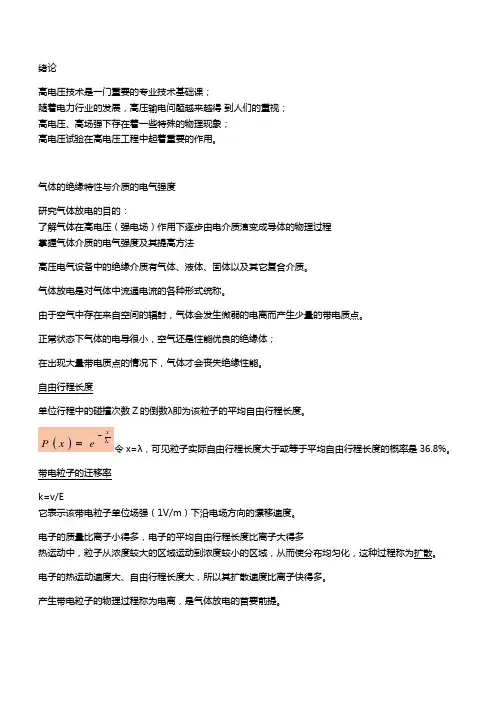

第一章 1—1 气体中带电质点是通过游离过程产生的。游离是中性原子获得足够的能量(称游离能)后成为正、负带电粒子的过程。根据游离能形式的不同，气体中带电质点的产生有四种不同方式： 1.碰撞游离方式在这种方式下，游离能为与中性原子(分子)碰撞瞬时带电粒子所具有的动能。虽然正、负带电粒子都有可能与中性原子(分子)发生碰撞，但引起气体发生碰撞游离而产生正、负带电质点的主要是自由电子而不是正、负离子。 2.光游离方式在这种方式下，游离能为光能。由于游离能需达到一定的数值，因此引起光游离的光主要是各种高能射线而非可见光。 3.热游离方式在这种方式下，游离能为气体分子的内能。由于内能与绝对温度成正比，因此只有温度足够高时才能引起热游离。 4.金属表面游离方式严格地讲，应称为金属电极表面逸出电子，因这种游离的结果在气体中只得到带负电的自由电子。使电子从金属电极表面逸出的能量可以是各种形式的能。 气体中带电质点消失的方式有三种： 1.扩散带电质点从浓度大的区域向浓度小的区域运动而造成原区域中带电质点的消失，扩散是一种自然规律。 2.复合复合是正、负带电质点相互结合后成为中性原子(分子)的过程。复合是游离的逆过程，因此在复合过程中要释放能量，一般为光能。 、水蒸汽)分子易吸附气体中的自由 3.电子被吸附这主要是某些气体(如SF 6 电子成为负离子，从而使气体中自由电子(负的带电质点)消失。 1—2 自持放电是指仅依靠自身电场的作用而不需要外界游离因素来维持的放电。外界游离因素是指在无电场作用下使气体中产生少量带电质点的各种游离因素，如宇宙射线。讨论气体放电电压、击穿电压时，都指放电已达到自持放电阶段。 汤生放电理论的自持放电条件用公式表达时为 γ(eαs-1)=1 此公式表明：由于气体中正离子在电场作用下向阴极运动，撞击阴极，此时已起码撞出一个自由电子(即从金属电极表面逸出)。这样，即便去掉外界游离因素，仍有引起碰撞游离所需的起始有效电子，从而能使放电达到自持阶段。 1—3 汤生放电理论与流注放电理论都认为放电始于起始有效电子通过碰撞游离形成电子崩,但对之后放电发展到自持放电阶段过程的解释是不同的。汤生放电理论认为通过正离子撞击阴极，不断从阴极金属表面逸出自由电子来弥补引起电子碰撞游离所需的有效电子。而流注放电理论则认为形成电子崩后，由于正、负空间电荷对电场的畸变作用导致正、负空间电荷的复合，复合过程所释放的光能又引起光游离，光游离结果所得到的自由电子又引起新的碰撞游离，形成新的电子崩且汇合到最初电子崩中构成流注通道，而一旦形成流注，放电就可自己维持。因此汤生放电理论与流注放电理论最根本的区别在于对放电达到自持阶段过程的解释不同，或自持放电的条件不同。 汤生放电理论适合于解释低气压、短间隙均匀电场中的气体放电过程和现象，而流注理论适合于大气压下，非短间隙均匀电场中的气体放电过程和现象。
第一章1‐1 极化种类电子式极化离子式极化偶极子极化夹层极化产生场合任何电介质离子式结构电介质极性电介质多层介质的交界面所需时间10-15 s 10-13 s 10-10～10-2 s 10-1 s～数小时能量损耗无几乎没有有有产生原因束缚电子运行轨道偏移离子的相对偏移偶极子的定向排列自由电荷的移动 1‐4 金属导体气体，液体，固体电导形式（自由电子）电子电导电导率γ很大 （自由电子、正离子、负离子、杂质电导、自身离解、杂质、离子）γ很小离子电导ρ很大 金属导电的原因是自由电子移动；电介质通常不导电，是在特定情况下电离、化学分解或热离解出来的带电质点移动导致。 1‐6 由于介质夹层极化，通常电气设备含多层介质，直流充电时由于空间电荷极化作用，电荷在介质夹层界面上堆积，初始状态时电容电荷与最终状态时不一致；接地放电时由于设备电容较大且设备的绝缘电阻也较大则放电时间常数较大（电容较大导致不同介质所带电荷量差别大，绝缘电阻大导致流过的电流小，界面上电荷的释放靠电流完成），放电速度较慢故放电时间要长达5～10min。补充： 图中C1 代表介质的无损极化（电子式和离子式极化），C2 —R2 代表各种有损极化，而R3则代表电导损耗。 图1－4－2 中，Rlk 为泄漏电阻；I lk 为泄漏电流；C g 为介质真空和无损极化所形成的电容；I g 为流过 C g 的电流；C p 为无损极化所引起的电容；Rp 为无损极化所形成的等效电阻；I p 为流过Rp－C p 支路的电流，可以分为有功分量I pr 和无功分量I pc 。 J g 为真空和无损极化所引起的电流密度，为纯容性的；J lk 为漏导引起的电 流密度，为纯阻性的；J p 为有损极化所引起的电流密度，它由无功部分J pc 和有功部分J pr 组成。容性电流J c 与总电容电流密度向量J 之间的夹角为δ ，称为介质损耗角。
1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？ 答: 碰撞电离是气体放电过程中产生带电质点最重要的方式。 这是因为电子体积小，其自由行程(两次碰撞间质点经过的距离)比离子大得多，所以在电场中获得的动能比离子大得多。其次．由于电子的质量远小于原子或分子，因此当电子的动能不足以使中性质点电离时，电子会遭到弹射而几乎不损失其动能；而离子因其质量与被碰撞的中性质点相近，每次碰撞都会使其速度减小，影响其动能的积累。 1-2简要论述汤逊放电理论。 答: 设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于过程，电子总数增至d eα个。假设每次电离撞出一个正离子，故电极空间共有（d eα－1）个正离子。这些正离子在电场作用下向阴极运动，并撞击阴极．按照系数γ的定义，此（d eα－1） eα－1）个正离子在到达阴极表面时可撞出γ（d 个新电子，则(d eα-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。即汤逊理论的自持放电条件可表达为r(d eα＝1。 eα-1)=1或γd 1-3为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？ 答:（1）当棒具有正极性时，间隙中出现的电子向棒运动，进入强电场区，开始引起电离现象而形成电子崩。随着电压的逐渐上升，到放电达到自持、爆发电晕之前，在间隙中形成相当多的电子崩。当电子崩达到棒极后，其中的电子就进入棒极，而正离子仍留在空间，相对来说缓慢地向板极移动。于是在棒极附近，积聚起正空间电荷，从而减少了紧贴棒极附近的电场，而略为加强了外部空间的电场。这样，棒极附近的电场被削弱，难以造成流柱，这就使得自持放电也即电晕放电难以形成。 （2）当棒具有负极性时，阴极表面形成的电子立即进入强电场区，造成电子崩。当电子崩中的电子离开强电场区后，电子就不再能引起电离，而以越来越慢的速度向阳极运动。一部份电子直接消失于阳极，其余的可为氧原子所吸附形
高电压技术-在线作业_A 用户名： 最终成绩：100.0 一 单项选择题 1. 不变 畸变 升高 减弱 本题分值： 5.0 用户得分： 5.0 用户解答： 升高 知识点： 2. 波阻抗的大小与线路的几何尺寸有关 波阻抗是前行波电压与前行波电流之比 对于电源来说波阻抗与电阻是等效的 线路越长，波阻抗越大 本题分值： 5.0 用户得分： 5.0 用户解答： 线路越长，波阻抗越大 知识点： 3. 偶极子极化 离子式极化 空间电荷极化 电子式极化 若电源漏抗增大,将使空载长线路的末端工频电压（ ） 下列表述中，对波阻抗描述不正确的是（ ） 极化时间最短的是（ ）
本题分值： 5.0 用户得分： 5.0 用户解答： 电子式极化 知识点： 4. 弹性极化 极化时间长 有损耗 温度影响大 本题分值： 5.0 用户得分： 5.0 用户解答： 弹性极化 知识点： 5. 电化学击穿 热击穿 电击穿 各类击穿都有 本题分值： 5.0 用户得分： 5.0 用户解答： 电击穿 知识点： 6. 16kA 120kA 下列不属于偶极子极化特点的是（ ） 若固体电介质被击穿的时间很短、又无明显的温升，可判断是（ ） 根据我国有关标准，220kV 线路的绕击耐雷水平是（ ）
80kA 12kA 本题分值： 5.0 用户得分： 5.0 用户解答： 12kA 知识点： 7. 不确定 降低 增高 不变 本题分值： 5.0 用户得分： 5.0 用户解答： 降低 知识点： 8. 某气体间隙的击穿电压UF 与PS 的关系曲线如图1 所示。当 时，U F 达最小值。当 时，击穿 电压为U 0，若其它条件不变，仅将间隙距离增大到4/3倍，则其击穿电压与U 0相比，将（ ）。
第一章
?1-1解释下列术语 （1）气体中的自持放电；（2）电负性气体； （3）放电时延；（4）50%冲击放电电压；（5）爬电比距。 答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象； （2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体； （3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延； （4）50%冲击放电电压：使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压； （5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV。
1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同？这两种理论各适用于何种场合？ 答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。所逸出的电子能否接替起始电子的作用是自持放电的判据。流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。 汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。 1-3在一极间距离为1cm的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1。今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。 解：到达阳极的电子崩中的电子数目为 n a= eαd= e11?1=59874 答：到达阳极的电子崩中的电子数目为59874个。
《高电压技术》期末冲刺试卷(1) 1.B 2.A 3.C 4A 5.D 6.D 7.C 8.B 1.流注理论未考虑( )的现象。 A.碰撞游离 B.表面游离 C.光游离 D.电荷畸变电场 2.极化时间最短的是( )。 A.电子式极化 B.离子式极化 C.偶极子极化 D.空间电荷极化 3.先导通道的形成是以( )的出现为特征。 A.碰撞游离 B.表现游离 C.热游离 D.光游离 4.下列因素中，不会影响液体电介质击穿电压的是（） A.电压的频率 B.温度 C.电场的均匀程度 D. 杂质 5.电晕放电是一种（）。 A.滑闪放电 B.非自持放电 C.沿面放电 D.自持放电 6.以下四种气体间隙的距离均为10cm，在直流电压作用下，击穿电压最低的是（）。 A.球—球间隙(球径50cm) B.棒—板间隙，棒为负极 C.针—针间隙 D.棒—板间隙，棒为正极 7.不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将( ) A.远大于1 B.远小于1 C.约等于1 D.不易确定 8.雷击线路附近地面时，导线上的感应雷过电压与导线的（） A. 电阻率成反比 B.悬挂高度成反比 C.悬挂高度成正比 D. 电阻率成正比 二、填空题(本大题共9小题，每空1分，共18分) 1.表面、体积 2.空间电荷 3.电子式极化、离子式极化、偶极子极化
4.击穿、闪络 5.光电离、热电离 6.60 7.集中性、分散性 8.防雷接地、工作接地、保护接地9.耐压水平、雷击跳闸率 1.固体电介质电导包括_______电导和_______电导。 2.极不均匀电场中，屏障的作用是由于其对________的阻挡作用，造成电场分布的改变。 3.电介质的极化形式包括________、________、________和夹层极化。 4.气体放电现象包括_______和_______两种现象。 5.带电离子的产生主要有碰撞电离、______、______、表面电离等方式。 6.工频耐压试验中，加至规定的试验电压后，一般要求持续_______秒的耐压时间。 7.按绝缘缺陷存在的形态而言,绝缘缺陷可分为_______缺陷和______缺陷两大类。 8.在接地装置中，接地方式可分为________、________、________。 9.输电线路防雷性能的优劣主要用________和_________来衡量。 三、判断题(本大题共5小题，每小题2分，共10分)在每小题的括号内对的打“√”，错的打“×”。 1.无论何种结构的电介质，在没有外电场作用时，其内部各个分子偶极矩的矢量和平均来说为零， 因此电介质整体上对外没有极性。（） 2.在四种电介质的基本极化形式中，只有电子式极化没有能量损耗。（） 3.测量电气设备的绝缘电阻时一般要加直流电压，绝缘电阻与温度没有关系。（） 4.防雷接地装置是整个防雷保护体系中可有可无的一个组成部分。（） 5.管式避雷器实质上是一只具有较强灭弧能力的保护间隙。（） 1．（√）2．（×）3．（×）4．（×）5．（√） 四、名词解释题(本大题共5小题，每小题6分，共30分) 1.吸收比： 2.雷击跳闸率： 3.雷暴日： 4.伏秒特性： 5.气体击穿： 1.指的是电流衰减过程中的两个瞬间测得的两个电流值或两个相应的绝缘电阻值之比。（或指被试品加压60秒时的绝缘电阻与加压15秒时的绝缘电阻之比。）
《高电压技术》期末冲刺试卷(1) 1.流注理论未考虑( B )的现象。 A.碰撞游离 B.表面游离 C.光游离 D.电荷畸变电场 2.极化时间最短的是( A )。 A.电子式极化 B.离子式极化 C.偶极子极化 D.空间电荷极化 3.先导通道的形成是以( C )的出现为特征。 A.碰撞游离 B.表现游离 C.热游离 D.光游离 4.下列因素中，不会影响液体电介质击穿电压的是（A ） A.电压的频率 B.温度 C.电场的均匀程度 D. 杂质 5.电晕放电是一种（ D ）。 A.滑闪放电 B.非自持放电 C.沿面放电 D.自持放电 6.以下四种气体间隙的距离均为10cm，在直流电压作用下，击穿电压最低的是（ D ）。 A.球—球间隙(球径50cm) B.棒—板间隙，棒为负极 C.针—针间隙 D.棒—板间隙，棒为正极 7.不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将( C ) A.远大于1 B.远小于1 C.约等于1 D.不易确定 8.雷击线路附近地面时，导线上的感应雷过电压与导线的（ B ） A. 电阻率成反比 B.悬挂高度成反比 C.悬挂高度成正比 D. 电阻率成正比 二、填空题(本大题共9小题，每空1分，共18分) 1.固体电介质电导包括___表面____电导和_体积______电导。 2.极不均匀电场中，屏障的作用是由于其对__空间电荷__的阻挡作用，造成电场分布的改变。
3.电介质的极化形式包括_电子式极化__、__离子式极化_、__偶极子极化_和夹层极化。 4.气体放电现象包括__击穿_____和__闪络_____两种现象。 5.带电离子的产生主要有碰撞电离、__光电离____、_热点离_____、表面电离等方式。 6.工频耐压试验中，加至规定的试验电压后，一般要求持续__60_____秒的耐压时间。 7.按绝缘缺陷存在的形态而言,绝缘缺陷可分为__集中性_____缺陷和__分散性____缺陷两大类。 8.在接地装置中，接地方式可分为_防雷接地_______、_保护接地_______、_工作接地_______。 9.输电线路防雷性能的优劣主要用__耐雷水平______和_雷击跳闸率________来衡量。 三、判断题(本大题共5小题，每小题2分，共10分)在每小题的括号内对的打“√”，错的打“×”。 1.无论何种结构的电介质，在没有外电场作用时，其内部各个分子偶极矩的矢量和平均来说为零， 因此电介质整体上对外没有极性。（对） 2.在四种电介质的基本极化形式中，只有电子式极化没有能量损耗。（错） 3.测量电气设备的绝缘电阻时一般要加直流电压，绝缘电阻与温度没有关系。（错） 4.防雷接地装置是整个防雷保护体系中可有可无的一个组成部分。（错） 5.管式避雷器实质上是一只具有较强灭弧能力的保护间隙。（对） 四、名词解释题(本大题共5小题，每小题6分，共30分) 1.吸收比：指的是电流衰减过程中的两个瞬间测得的两个电流值或两个相应的绝缘电阻值之比。（或指被试品加压60秒时的绝缘电阻与加压15秒时的绝缘电阻之比。） 2.雷击跳闸率：指每100KM线路每年由雷击引起的跳闸次数 3.雷暴日：指某地区一年四季中有雷电放电的天数，一天中只要听到一次及以上雷声就是一个雷暴日。 4.伏秒特性：对某一冲击电压波形，间隙的击穿电压和击穿时间的关系称为伏秒特性 5.气体击穿：气体由绝缘状态变为导电状态的现象称为击穿 五、简答题(本大题共2小题，每小题8分，共16分)
第二章参考气隙的伏秒特性是怎样绘制的？研究气隙的伏秒特性有何实用意义？、1，从示波图求答：气隙伏秒特性用实验方法来求取：保持一定的波形而逐级升高电压取。电压较低时，击穿发生在波尾。电压甚高时，放电时间减至很小，击穿可发生在被头。在波尾击穿时，以冲击电压幅值作为纵坐标，放电时间作为横坐标。在波头击穿时，还以放电时间作为横坐标，但以击穿时电压作为纵坐标。把相应的点连成一条曲线，就是该气隙在该电压波形下的伏秒特性曲线。伏秒特性对于比较不同设备绝缘的冲击击穿特性具有重要意义，例如，在考虑不同绝缘强度的配合时，为了更全面地反映绝缘的冲击击穿特性，就必须采用伏秒特性。和球－球气S/D>10）试说明在雷电冲击电压作用下，导线对平行平板气隙（2、S/D<0.5）的伏秒特性形状有何不同，并解释其原因。隙（）的伏秒特性答：两种情况反映在伏秒特性的形状上，导线对平行平板气隙（S/D>10）的伏秒特性在很小的S/D<0.5在相当大的范围内向左上角上翘，而球－球气隙（时间范围内向上翘。，电场分布极不均匀，在最低）原因可以解释为：导线对平行平板气隙（S/D>10击穿电压作用下，放电发展到完全击穿需要较长的时间，如不同程度地提高电压，电场分布较为均匀，）峰值，击穿前时间将会相应减小。球－球气隙（S/D<0.5（不故击穿前时间较短当某处场强达到自持放电值时，沿途各处放电发展均很快，。s）超过2~3? 50试解释％击穿电压。、3的冲击电压峰值。该值已很接近伏秒击穿电压是指气隙被击穿的概率为50%答：50％，能反映该气隙的基本耐电强度，但由于气隙的击穿电压与电特性带的最下边缘50％击穿电压并不能全面地代表该气隙的耐电强度。压波形相关，因此 ，电m标准大气条件下，下列气隙的击穿场强约为多少（气隙距离不超过２、4压均为峰值计）？答：均匀电场，各种电压。、a??S.653?U24.4S?b?——空气的相对密度；S——气隙的距离，式中cm。 1 b、不均匀电场，最不利的电场情况，最不利的电压极性，直流、雷电冲击、操作冲击、工频电压。 直流：4.5kV/cm；棒板间隙（正棒负板） 雷电冲击：6kV/cm棒板间隙（正棒负板） 操作冲击：3.7kV/cm棒板间隙（正棒负板） 工频电压：4.4kV/cm棒板间隙（正极性） 为什么压缩气体的电气强度远较常压下的气体为高？又为什么当大气的湿、5度增大时，空气间隙的击穿电压增高。 答：压缩气体中的电子的平均自由行程大为减小，削弱电离过程，从而提高气体的电气强度。当大气的湿度增大时，大气中有较多的水蒸气，其电负性较强，易俘获自由电子以形成负离子，使最活跃的电离因素即自由电子的数目减少，阻碍电离的发展。 某110kv电气设备如用于平原地区，其外绝缘应通过的工频试验电压有效值、6为240kv，如用于海拔4000m地区，而试验单位位于平原地带，问该电气设备的外绝缘应通过多大的工频试验电压值？ U?U?K?K试验电压修正经验公式：hd0b其中：K为湿度修正系数，这里不考虑，可取1；hm??K，指数m一般情况下取1。为空气相对密度修正系数，K dd??273p0???
第一章作
?1-1解释下列术语 （1）气体中的自持放电；（2）电负性气体； （3）放电时延；（4）50%冲击放电电压；（5）爬电比距。 答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象； （2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体； （3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延； （4）50%冲击放电电压：使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压； （5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV。
1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同？这两种理论各适用于何种场合？ 答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。所逸出的电子能否接替起始电子的作用是自持放电的判据。流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。 汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。 1-3在一极间距离为1cm的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1。今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。 解：到达阳极的电子崩中的电子数目为 n a? e?d? e11?1?59874 答：到达阳极的电子崩中的电子数目为59874个。
《高电压技术》课程教学大纲 大纲执笔人：罗玉雄大纲审核人： 课程编号：0808000415 英文名称：High Voltage Techniques 学分：2.5 总学时：40。其中，讲授34 学时，实验 6 适用专业: 电气工程及其自动化 先修课程：电路理论，电机学，发电厂电气主系统，电磁场，电力系统稳态分析，电力系统暂态分析等。 一、课程性质与教学目的 本课程是电气工程及其自动化专业本科生的专业必修课程，是研究电气设备的 绝缘及其问题的学科。是从事电力系统的设计、安装、调试及其运行的工程技术人 员必须掌握的专业知识。本课程具有完整的理论体系，又是一门实践性很强的学科， 对学生的基础理论、基本知识和实践经验、技能都有较好的培养和锻炼。 二、基本要求 本课程是电气工程及其自动化专业的专业课程，必修。通过本课程的教学，使学生掌握电力设备绝缘性能、试验方法和电力系统过电压及防护等方面的基本知识，并获得解决上述问题的初步能力和试验技能。 三、重点与难点 重点：各类电介质在高电场下的特性、电气设备绝缘试验技术、电力系统过电压与绝缘配合。 难点内容：气体、液体、固体电介质的基本电气特性及电介质理论，波过程理论。 四、教学方法 课堂讲授、结合生产实际与案例教学（本课程配有6学时的试验）。
五、课程知识单元、知识点及学时分配 见表1。 表1 课程的知识单元、知识点及学时分配
六、实验、上机与实训教学条件及内容 实验内容 1气体放电实验 学时：2学时。 实验内容：研究不同电极情况下极间距离为0.5 , 1 , 1.5, 2 cm时放电电压的变化规律。 实验要求：熟悉安全规则和高压设备的接线和操作规则；了解极间间隙的变化对放电电压的影响。 主要仪器：单相高压试验变压器及其套件。 2 绝缘预防实验 学时：2学时。 实验内容：用兆欧表测量电容器的绝缘电阻R和吸收比K；利用直流高压测量阀型避雷器的泄漏电流。 实验要求：了解测量吸收比和绝缘电阻、泄漏电流的意义和方法。 主要仪器：单相高压试验变压器及其套件；兆欧表；阀型避雷器；整流二极管。 3 绝缘子链实验
第五章电气绝缘高电压试验 5-1简述直流耐压试验与交流相比有哪些主要特点。 5-2直流耐压试验电压值的选择方法是什么？ 5-3高压实验室中被用来测量交流高电压的方法常用的有几种？ 5-4简述高压试验变压器调压时的基本要求。 5-5 35kV电力变压器,在大气条件为时做工频耐压试验,应选用球隙的球极直径为多大？球隙距离为多少？5-6工频高压试验需要注意的问题？ 5-7简述冲击电流发生器的基本原理。 5-8冲击电压发生器的起动方式有哪几种？ 5-9最常用的测量冲击电压的方法有哪几种？
5-1简述直流耐压试验与交流相比有哪些主要特点。 答：（1）直流下没有电容电流,要求电源容量很小,加上可么用串级的方法产生高压直流,所以试验设备可以做得比较轻巧,适合于现场预防性试验的要求。特别对容量较大的试品,如果做交流耐压试验,需要较大容量的试验设备,在一般情况下不容易办到。而做直流耐压试验时,只需供给绝缘泄漏电流（最高只达毫安级）,试验设备可以做得体积小而且比较轻便,适合现场预防性试验的要求。 （2）在试验时可以同时测量泄漏电流,由所得的“电压一电流”曲线能有效地显示绝缘内部的集中性缺陷或受潮,提供有关绝缘状态的补充信息。 （3）直流耐压试验比之交流耐压试验更能发现电机端部的绝缘缺陷。其原因是直流下没有电容电流流经线棒绝缘,因而没有电容电流在半导体防晕层上造成的电压降,故端部绝缘上分到的电压较高,有利于发现该处绝缘缺陷。 （4）在直流高压下,局部放电较弱,不会加快有机绝缘材料的分解或老化变质,在某种程度上带有非破坏性试验的性质。 5-2直流耐压试验电压值的选择方法是什么？ 答：由于直流下绝缘的介质损耗很小,局部放电的发展也远比交流下微弱,所以直流下绝缘的电气强度一般要比交流下的高。在选择试验电压值时必须考虑到这一点,直流耐压试验所用的电压往往更高些,并主要根据运行经验来确定,一般为额定电压的2倍以上,且是逐级升压,一旦发现异常现象,可及时停止试验,进行处理。直流耐压试验的时间可以比交流耐压试验长一些,所以发电机试验时是以每级0.5倍额定电压分阶段升高,每阶段停留1min,读取泄漏电流值。电缆试验时,在试验电压下持续5min,以观察并读取泄漏电流值。 5-3高压实验室中被用来测量交流高电压的方法常用的有几种？ 答：用测量球隙或峰值电压表测量交流电压的峰值,用静电电压表测量交流电压的有效值（峰值电压表和静电电压表还常与分压器配合使用以扩大仪表的量程）,为了观察被测电压的波形,也可从分压器低压侧将输出的被测信号送至示波器显示波形。 5-4简述高压试验变压器调压时的基本要求。 答：试验变压器的电压必须从零调节到指定值,同时还应注意： (1) 电压应该平滑地调节,在有滑动触头的调压器中,不应该发生火花； (2) 调压器应在试验变压器的输入端提供从零到额定值的电压,电压具有正弦波形且没有畸变； (3) 调压器的容量应不小于试验变压器的容量。 5-5 35kV 电力变压器,在大气条件为5 1.0510Pa,t 27P =?=℃时做工频耐压试验,应选用球隙的球极直径为多大？球隙距离为多少？ 解：根据《规程》,35kV 电力变压器的试验电压为 8585%72(kV)s U =?= 因为电力变压器的绝缘性能基本上不受周围大气条件的影响,所以保护球隙的实际放电电压应为 0(1.05~1.15)s U U = 若取0 1.05 1.0572106.9(kV,s U U ==?=最大值）,也就是说,球隙的实际放电电压等于106.9kV(最大值）。因为球隙的放电电压与球极直径和球隙距离之间关系是在标准大气状态下得到的,所以应当把实际放电电压换算到标准大气状态下的放电电压U0,即 027327106.9105.7(kV,0.2891050 U +=?=?最大值）, 查球隙的工频放电电压表,若选取球极直径为10cm,则球隙距离为4cm 时,在标准大气状态下的放电电压为105kV(最大值）。而在试验大气状态下的放电电压 '00.2891050105106.2(kV 300U ?= ?=，最大值） 5-6工频高压试验需要注意的问题？ 答：在电气设备的工频高压试验中,除了按照有关标准规定认真制定试验方案外,还须注意下列问题： (1) 防止工频高压试验中可能出现的过电压； (2) 试验电压的波形畸变与改善措施。 5-7简述冲击电流发生器的基本原理。 答：由一组高压大电容量的电容器,先通过直流高压并联充电,充电时间为几十秒到几分；然后通过触发球隙的击穿,并联地对试品放电,从而在试品上流过冲击大电
第一章作业 ?1-1解释下列术语 （1）气体中的自持放电；（2）电负性气体； （3）放电时延；（4）50%冲击放电电压；（5）爬电比距。 答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象； （2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体； （3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延； （4）50%冲击放电电压：使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压； （5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV。
1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同？这两种理论各适用于何种场合？ 答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。所逸出的电子能否接替起始电子的作用是自持放电的判据。流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。 汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。 1-3在一极间距离为1cm的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1。今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。 解：到达阳极的电子崩中的电子数目为 n a= eαd= e11?1=59874 答：到达阳极的电子崩中的电子数目为59874个。
高电压技术考题及答案 一、选择题 (1) 流注理论未考虑 B 的现象。 A．碰撞游离B．表面游离C．光游离D．电荷畸变电场 (2) 先导通道的形成是以 C 的出现为特征。 A．碰撞游离B．表面游离C．热游离D．光游离 (3) 电晕放电是一种 A 。 A．自持放电 B．非自持放电 C．电弧放电 D．均匀场中放电 (4) 气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称 为 C 。 A.碰撞游离 B.光游离 C.热游离 D.表面游离 (5) 以下哪个不是发生污闪最危险的气象条件？ D 。 A.大雾 B.毛毛雨 C.凝露 D.大雨 气体具有较高绝缘强度的主要原因之一是__ D _。 (6) SF 6 A．无色无味性B．不燃性C．无腐蚀性D．电负性 (7) 冲击系数是____B__放电电压与静态放电电压之比。 A．25% B．50% C．75% D．100% (8) 在高气压下，气隙的击穿电压和电极表面__ A___有很大关系 A．粗糙度 B．面积C．电场分布D．形状 (9) 雷电流具有冲击波形的特点：___C__。 A．缓慢上升，平缓下降 B．缓慢上升，快速下降 C．迅速上升，平缓下降D．迅速上升，快速下降 (10) 在极不均匀电场中，正极性击穿电压比负极性击穿电压___A__。 A. 小 B．大 C．相等 D．不确定 (11)下面的选项中，非破坏性试验包括_ ADEG__，破坏性实验包括__BCFH__。 A. 绝缘电阻试验 B.交流耐压试验 C.直流耐压试验 D.局部放电试验 E.绝缘油的气相色谱分析 F.操作冲击耐压试验 G.介质损耗角正切试验 H.雷电冲击耐压试验 (12) 用铜球间隙测量高电压，需满足那些条件才能保证国家标准规定的测量不确定度？ ABCD A 铜球距离与铜球直径之比不大于0.5 B 结构和使用条件必须符合IEC的规定 C 需进行气压和温度的校正 D 应去除灰尘和纤维的影响
《高电压技术》习题答案 一、单选题(小四号宋体) 1.以下属于操作过电压的就是( B )。 A.工频电压升高 B.电弧接地过电压 C.变电所侵入波过电压 D.铁磁谐振过电压 2.下列电介质中属于离子结构的就是( D )。 A、纤维 B、变压器油 C、空气 D、云母 3.解释气压较高、距离较长间隙中的气体放电过程可用( B )。 A.汤逊理论 B.流注理论 C.巴申定律 D.小桥理论 4.电晕放电就是一种( A )。 A.自持放电 B.非自持放电 C.电弧放电 D.沿面放电 5.冲击系数就是( B )冲击放电电压与静态放电电压之比。 A.25% B.50% C.75% D.100% 6.工频耐压试验一般要求持续( C )的耐压时间。 A、 3 min B、 2 min C、 1 min D、 5 min 7.波阻抗为Z的线路末端接负载电阻R,且R＝Z,入射电压U0到达末端时,波的折反射系数 为(A) A.折射系数α＝1,反射系数β＝0 B.折射系数α＝－1,反射系数β＝1 C.折射系数α＝0,反射系数β＝1 D.折射系数α＝1,反射系数β＝－1 8.避雷针的保护范围通常就是指雷击概率为( C )。 A、0%的空间范围 B、1%的空间范围 C、0、1%的空间范围 D、10%的空间范围 9.阀式避雷器的保护比就是指残压与( A )电压之比。 A.灭弧 B.额定 C.冲击电压D、工频放电 10.当避雷器与被保护设备之间有一定距离时,若有雷电波侵入,则在被保护设备绝缘上出现 的过电压将比避雷器的残压( B )。 A、低一个ΔU; B、高一个ΔU; C、一样大; D、不一定 11.切除空载变压器出现过电压的主要原因就是( D )。 A、电弧重燃 B、中性点不接地

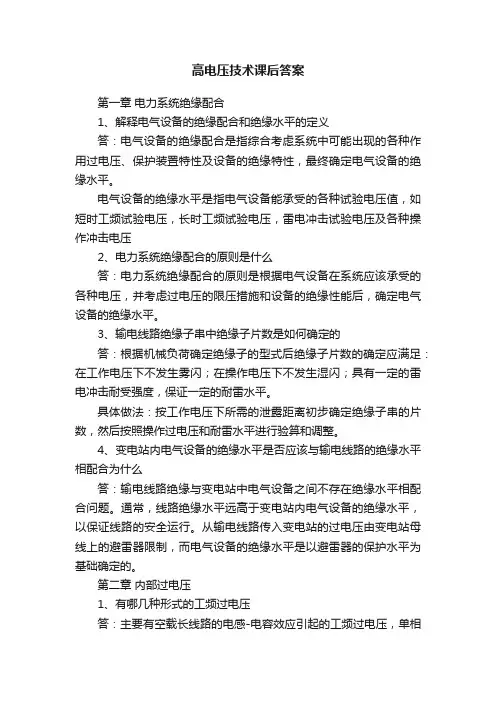

第一章 电力系统绝缘配合 1、解释电气设备的绝缘配合和绝缘水平的定义 答：电气设备的绝缘配合是指综合考虑系统中可能出现的各种作用过电压、保护装置特性及设备的绝缘特性，最终确定电气设备的绝缘水平。 电气设备的绝缘水平是指电气设备能承受的各种试验电压值，如短时工频试验电压，长时工频试验电压，雷电冲击试验电压及各种操作冲击电压 2、电力系统绝缘配合的原则是什么？ 答：电力系统绝缘配合的原则是根据电气设备在系统应该承受的各种电压，并考虑过电压的限压措施和设备的绝缘性能后，确定电气设备的绝缘水平。 3、输电线路绝缘子串中绝缘子片数是如何确定的？ 答：根据机械负荷确定绝缘子的型式后绝缘子片数的确定应满足：在工作电压下不发生雾闪；在操作电压下不发生湿闪；具有一定的雷电冲击耐受强度，保证一定的耐雷水平。 具体做法：按工作电压下所需的泄露距离初步确定绝缘子串的片数，然后按照操作过电压和耐雷水平进行验算和调整。 4、变电站内电气设备的绝缘水平是否应该与输电线路的绝缘水平相配合？为什么？ 答：输电线路绝缘与变电站中电气设备之间不存在绝缘水平相配合问题。通常，线路绝缘水平远高于变电站内电气设备的绝缘水平，以保证线路的安全运行。从输电线路传入变电站的过电压由变电站母线上的避雷器限制，而电气设备的绝缘水平是以避雷器的保护水平为基础确定的。 第二章 内部过电压 1、有哪几种形式的工频过电压？ 答：主要有空载长线路的电感-电容效应引起的工频过电压，单相接地致使健全相电压升高引起的工频过电压以及发电机突然甩负荷引起的工频过电压等。 2、电源的等值电抗对空长线路的电容效应有什么影响？ 答：电源的等值电抗X S 可以加剧电容效应，相当于把线路拉长。电源容量愈小，电源的等值电抗X S 愈大，空载线路末端电压升高也愈大。 3、线路末端加装并联电抗器对空长线路的电容效应有什么影响？ 答：在超高压电网中，常用并联电抗器限制工频过电压，并联电抗器接于线路末端，使末端电压下降。这是因为并联电抗器的电感补偿了线路对地电容，减小流经线路的电容电流，从而削弱了电容效应的缘故。 4、试写出估算操作过电压幅值的计算公式。 答：（1）空载变压器分闸过电压：U m I =； （2）空载线路合闸过电压：2()3m m m m U E E E =-=； （3）空载线路分闸过电压：1(1)(21)n m m U n E +=-+； （4）电弧接地过电压： 5、产生切空载变压器过电压的根本原因是什么？ 答：空载变压器相当于等效一个励磁电感，切空载变压器相当于切电感，所以在切消弧线圈、电动机、并联电抗器等电感元件时也会产生同类过电压。 6、影响合空载线路过电压的因素有哪些？ 答：影响合空载线路过电压的因素有合闸相位角θ、线路上残余电压的极性和大小、母线的出线数及断路器合闸时三相的同期性等都会影响合闸过电压的大小。 7、为什么断路器带并联电抗器电阻能限制合空载线路过电压？ 答：在超高压电网中，常用电抗器限制工频电压升高。在并联电抗器接于线路末端，使末端电压下降。这是因为并联电抗器的电感补偿了对地电容，减小流经线路的电容电流，从而削弱了电容效应的缘故。
