自己看个一遍再抄，挑着抄，之前都预习过，只要把数据整理下，然后思考题写上，再把实验遇到的困难与总结写下就可以了，4/4晚上我来收！
第一题：

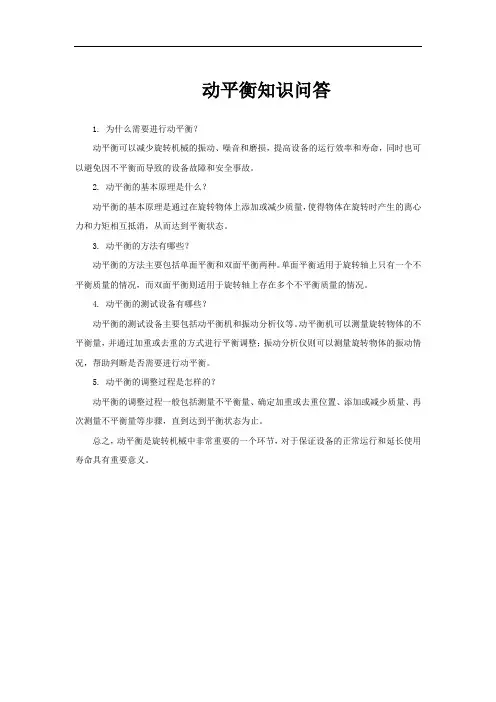

1、当试件作旋转运动的零部件时，例如各种传动轴、主轴、风机、水泵叶轮、刀具、电动机和汽轮机的转子等，统称为回转体。在理想的情况下回转体旋转与不旋转时，对轴承产生的压力是一样的，这样的回转体是平衡的回转体。但工程中的各种回转体，由于材质不均匀或毛坯缺陷、加工及装配中产生的误差，甚至设计时就具有非对称的几何形状等多种因素，使得回转体在旋转时，其上每个微小质点产生的离心惯性力不能相互抵消，离心惯性力通过轴承作用到机械及其基础上，引起振动，产生了噪音，加速轴承磨损，缩短了机械寿命，严重时能造成破坏性事故。为此，必须对转子进行平衡，使其达到允许的平衡精度等级，或使因此产生的机械振动幅度降在允许的范围内。
2、转子动平衡和静平衡的区别：
1）静平衡：在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。
2）动平衡：在转子两个及以上校正面上同时进行校正平衡，校正后的剩余不平衡量，以保证转子动态时是在许用不平衡量的规定范围内，为动平衡又称双
面平衡。
3、转子平衡的选择与确定
1）如何选择转子的平衡方式，是一个关键问题。通常以试件的直径D与两校正面的距离b，即当D/b≥5时，试件只需做静平衡，相反，就必需做动平衡。
2）然而据使用要求，只要满足于转子平衡后用途需要的前提下，能做静平衡的，就不要做动平衡，能做动平衡的，则不要做静动平衡。原因很简单，静
平衡比动平衡容易做，省功、省力、省费用。
第二题：
主要原因是因为偏重太大会产生强大的离心惯性力..将在构件运动副中引起附加动压力,使机械效率,工作精度和可靠性下降,加速零件的损坏.当惯性力的大小和方向呈周期性变化时,机械将产生振动和噪音.因此,特别是在高速,重载,精密机械中,,必须对转子进行平衡以尽可能减少偏重...
第三题：
造成转子不平衡的因素很多，例如：转子材质的不均匀性，联轴器的不平衡、键槽不对称，转子加工误差，转子在运动过程中产生的腐蚀、磨损及热变形等。
硬支承动平衡实验报告 实验目的： 1.了解硬支承动平衡机的结构、控制面板、性能及操作方法。 2.验证、巩固和加深对基本理论的理解，培养实验动手能力。 3.掌握基本的机械实验方法、测量技能及用实验法以及培养学生踏实细致、严肃认真的科学作风。 实验设备： 1、硬支承动平衡机 2、台式钻孔机、钳工工作台 3、线切割滚丝筒 4、标定加重螺栓。 实验原理： 根据《机械原理》所述的回转体动平衡原理知：一个动不平衡的刚性回转体绕其回转轴线转动时，该构件上所有的不平衡重所产生的离心惯力总可以转化为任选的两个垂直于回转轴线的平面内的两个当量不平衡重和(它们的质心位置分别为和；半径大小可根据数值、的不同变化)所产生的离心力。动平衡的任务就是在这两个任选的平面(称ω为平衡基面)内的适当位置（和）加上两个适当大小的平衡重和，使它们产生的平衡力与当量不平衡重产生的不平衡力大小相等,而方向相反，即:
2 b 2b 22 222b 1b 1211ω r ωr ωr ωr G G G G =-=- 半径 越大,则所需的就越小。 通过平衡补偿回转体达到力和矩平衡，从而达到动平衡。 硬支承动平衡机工作原理简图如下所示： 实验步骤： 1）将两平衡平面处于原始位置，系统处于静平衡但动不平衡状态，在两支承处加润滑油。 2）按D 参数键，选定转子号，回车； 3）进入D1页，输入平衡转速540转，平衡配重的半径R ，回车； 4）进入D2页，输入A,B,C 参数，可测量，A 为第一平衡面距第一支承中心的距离，B 为两平衡面间距离，C 为第二平衡面和第二支承点的距离；输入支承方式HE-1,按存储键； 5）进入显示，测量页面；
实验八 零件设计专项能力训练 ——回转件的动平衡 一、实验目的 1． 熟悉运动平衡机的工作原理及转子动平衡的基本方法 2． 掌握用动平衡机测定回转件动平衡的实验方法。 二、设备和工具 简易动平衡试验机、药架天平。 三、原理和方法 T ?、 ? 内，回转半径分别为r o ?、r o ?的两个不平 G o ?、G o ?所产生，如图8-1所示。因 进行动平衡试验时，只需对G o ?、G o ?进 简易动平衡试验机可以分别测出上述 平衡重径积G o ?r o ?和 o ?r o ?的大小和方位，使回转件达到动平 图8-2是简易动平衡机的工作原理图。 图8-1 图8-2 如图所示，框架1经弹簧2与固定的底座3相联，它只能绕OX 轴线摆动，构成一个振动系统。框架上装有主轴4，由固定在底座上的电动机14通过带和带轮12驱动。主轴4上装有螺旋齿轮6，它与齿轮5齿数相等，并相互啮合，齿轮6可以沿主轴4移动。移动的距离和齿轮的轴向宽度相等，比齿轮5的节圆圆周要大，因此调节手轮18，使齿轮6从左端位置移到右端位置时，齿轮5及和它固定的轴9可以回转一周以上，借此调节φc ，φc 的大小由指针15指示。圆盘7固定在轴9上，通过调节手轮17可以使圆盘8沿轴向9上下移动，以调节两圆盘间的距离l c ，l c 由指针16指示。7、8两圆盘大小、重量完全相等，上面分别
装有一重量为G c的重块，其重心都与轴线相距r c，但相位差180°。 被平衡的回转件10架于两个滚动支承13上，通过挠性联轴器11由主轴4带动，因此回转件10与圆盘7、8转速相等，当选取T?和T?为平衡校正面后，回转件10的不平衡就可以看作平面T?和T?内向径为r o?和r o?的不平衡重量G o?和G o?所产生。平衡时可先令摆架的振摆轴线OX处于平面T?内（如图8-2所示）。当回转构件转动时，不平衡重量G o?的离心力P o?对轴线OX的力矩为零，不影响框架的振动，仅有G o?的离心力P o?对轴线OX形成的力矩M o，使框架发生振动，其大小为 M o＝P o??l?cosφ 这个力矩使整个框架产生振动。 为了测出T?面上的不平衡重量大小和相位，加上一个补偿重径积G c r c，使产生一个补偿力矩，即在圆盘7和8上各装上一个平衡重量G c。当电机工作时，带动主轴4并带动齿轮5、6，因而圆盘7、8也旋转，这时G c的离心力P c，就构成一个力偶矩M c，它也影响到框架绕OX轴的振摆，其大小为 M c＝P c?l c?cosφc 框架振动的合力矩为 M＝M o＝M c＝P o??l?cosφ－P c?l c?cosφc 如果合力为零，则框架静止不动。此时 M＝P o??l?cosφ－P c?l c?cosφc＝0 满足上式条件为 G o?r o?＝G c r c?l c／l（1） φo＝φc（2）在平衡机的补偿装置中G c、r c是已知的，试件的两平衡平面是预先选定的，因而两平衡平面间的距离l也是一定的，因此（1）式可以写成 G o?r o?＝A?l c（3）其中A＝G c?r c／l 为便于观察和提高测量精度，在框架上装有重块19，移动19，可改变整个振动系统的自振频率，使框架接近共振，即振幅放大。 通过调节手轮17和18，使框架静止不动，读出l c和φc的数值，由公式（3）即可计算出不平衡重量G o?的大小为 G o?＝A?l c?r o? 其相位可以这样确定，停车后，使指针15转到图8-2所示与OX轴垂直的虚线位置，此时G o?的位置就在平面T?内回转中心的铅直上方。 测量另一个平衡平面T?上的不平衡重径积，只需将试件调头，使平面T?通过OX轴，测量方法与上述相同。 四、实验步骤 1．在被平衡试件上机以前，先开动电机，调节手轮18，使圆盘8与7的重块G c产生的离心力在一直线上，这时力矩M c＝0，从主轴下的指针可看出框架是静止状态，此时标尺16所示的读数为l c的零点位置。 2．装上试件，试件的一端联轴节应与带轮接好，以免开动电机时发生冲击。 3．移动重块19以改变框架的自振频率，使框架接近共振状态，这时框架振幅放大，以提高平衡精度，调共振后锁紧。 4．先调节手轮17，即加一定的补偿力矩（将圆盘7、8分开一定距离），然后调节手轮18，即移动齿轮6，使齿轮5与圆盘7、8得到附加转动，当调节到框架振动的振幅最小时不平衡重量相位已找到。然后再调节手轮18，即调节l c，使框架最后振动消除，振动系统
《机械设计基础》实验指导书课程编号：02106220、02106420、02107220、02106520 课程名称：机械设计基础（A）、机械设计基础（B）、机械设计基础（C） 注：1、实验01和10可合并在一起，分两个单元进行； 2、实验03和04应根据学时和专业方向从中选择一个。 实验一机构认识实验 一、实验目的 1.初步了解《机械原理》课程所研究的各种常用机构的结构、类型、特点及应用实例。 2.增强学生对机构与机器的感性认识。 二、实验内容 陈列室展示各种常用机构的模型，通过模型的动态展示，增强学生对机构与机器的感性认识。实验教师只作简单介绍，提出问题，供学生思考，学生通过观察，增加对常用机构的结构、类型、特点的理解，培养对课程理论学习和专业方向的兴趣。 三、实验设备和工具 机构陈列室机构展柜和各种机构模型。 四、实验原理
(一)对机器的认识：通过实物模型和机构的观察，学生可以认识到：机器是由一个机构或几个机构按照一定运动要求组合而成的。所以只要掌握各种机构的运动特性，再去研究任何机器的特性就不困难了。在机械原理中，运动副是以两构件的直接接触形式的可动联接及运动特征来命名的。如：高副、低副、转动副、移动副等。 (二)平面四杆机构：平面连杆机构中结构最简单，应用最广泛的是四杆机构，四杆机构分成三大类：即铰链四杆机构；单移动副机构；双移动副机构。 1.铰链四杆机构分为：曲柄摇杆机构、双曲柄机构、双摇杆机构，即根据两连架杆为曲柄，或摇杆来确定。 2.单移动副机构，它是以一个移动副代替铰链四杆机构中的一个转动副演化而成的。可分为：曲柄滑块机构，曲柄摇块机构、转动导杆机构及摆动导杆机构等。 3.双移动副机构是带有两个移动副的四杆机构，把它们倒置也可得到：曲柄移动导杆机构、双滑块机构及双转块机构。 (三)凸轮机构：凸轮机构常用于把主动构件的连续运动，转变为从动件严格地按照预定规律的运动。只要适当设计凸轮廓线，便可以使从动件获得任意的运动规律。由于凸轮机构结构简单、紧凑，因此广泛应用于各种机械，仪器及操纵控制装置中。 凸轮机构主要有三部分组成，即：凸轮(它有特定的廓线)、从动件(它由凸轮廓线控制着)及机架。 凸轮机构的类型较多，学生在参观这部分时应了解各种凸轮的特点和结构，找出其中的共同特点。 (四)齿轮机构：齿轮机构是现代机械中应用最广泛的一种传动机构。具有传动准确、可靠、运转平稳、承载能力大、体积小、效率高等优点，广泛应用于各种机器中。根据轮齿的形状齿轮分为：直齿圆柱齿轮、斜齿圆柱齿轮、圆锥齿轮及蜗轮、蜗杆。根据主、从动轮的两轴线相对位置，齿轮传动分为：平行轴传动、相交轴传动、交错轴传动三大类。 1．平行轴传动的类型有：外、内啮合直齿轮机构、斜齿圆柱齿轮机构、人字齿轮机构、齿轮齿条机构等。 2．相交轴传动的类型有圆锥齿轮机构，轮齿分布在一个截锥体上，两轴线夹角常为90°。 3．交错轴传动的类型有：螺旋齿轮机构、圆柱蜗轮蜗杆机构，弧面蜗轮蜗杆机构等。 在参观这部分时，学生应注意了解各种机构的传动特点，运动状况及应用范围等。 4．齿轮机构参数：齿轮基本参数有齿数z、模数m、分度圆压力角α、齿顶高系数h*a、顶隙系数c*等。 在参观这部分时学生们一定要知道，什么是渐开线?渐开线是如何形成的?什么是基圆、发生线? 并注意观察基圆、发生线、渐开线三者间关系，从而得出渐开线有什么性质?
自己看个一遍再抄，挑着抄，之前都预习过，只要把数据整理下，然后思考题写上，再把实验遇到的困难与总结写下就可以了，4/4晚上我来收！ 第一题： 1、当试件作旋转运动的零部件时，例如各种传动轴、主轴、风机、水泵叶轮、刀具、电动机和汽轮机的转子等，统称为回转体。在理想的情况下回转体旋转与不旋转时，对轴承产生的压力是一样的，这样的回转体是平衡的回转体。但工程中的各种回转体，由于材质不均匀或毛坯缺陷、加工及装配中产生的误差，甚至设计时就具有非对称的几何形状等多种因素，使得回转体在旋转时，其上每个微小质点产生的离心惯性力不能相互抵消，离心惯性力通过轴承作用到机械及其基础上，引起振动，产生了噪音，加速轴承磨损，缩短了机械寿命，严重时能造成破坏性事故。为此，必须对转子进行平衡，使其达到允许的平衡精度等级，或使因此产生的机械振动幅度降在允许的范围内。 2、转子动平衡和静平衡的区别： 1）静平衡：在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。 2）动平衡：在转子两个及以上校正面上同时进行校正平衡，校正后的剩余不平衡量，以保证转子动态时是在许用不平衡量的规定范围内，为动平衡又称双 面平衡。 3、转子平衡的选择与确定 1）如何选择转子的平衡方式，是一个关键问题。通常以试件的直径D与两校正面的距离b，即当D/b≥5时，试件只需做静平衡，相反，就必需做动平衡。 2）然而据使用要求，只要满足于转子平衡后用途需要的前提下，能做静平衡的，就不要做动平衡，能做动平衡的，则不要做静动平衡。原因很简单，静 平衡比动平衡容易做，省功、省力、省费用。 第二题： 主要原因是因为偏重太大会产生强大的离心惯性力..将在构件运动副中引起附加动压力,使机械效率,工作精度和可靠性下降,加速零件的损坏.当惯性力的大小和方向呈周期性变化时,机械将产生振动和噪音.因此,特别是在高速,重载,精密机械中,,必须对转子进行平衡以尽可能减少偏重... 第三题： 造成转子不平衡的因素很多，例如：转子材质的不均匀性，联轴器的不平衡、键槽不对称，转子加工误差，转子在运动过程中产生的腐蚀、磨损及热变形等。
刚性转动零件的静平衡与动平衡试验的概述1. 基本概念: 1.1不平衡离心力基本公式: 具有一定转速的刚性转动件(或称转子),由于材料组织不均匀、加工外形的误差、装配误差以及结构形状局部不对称(如键槽)等原因,使通过转子重心的主惯性轴与旋转轴线不相重合,因而旋转时,转子产生不平衡离心力,其值由下式计算: 式中:G------转子的重量(公斤) e-------转子的重心对旋转轴线的偏心量(毫米) n-------转子的转速(转／分) ω------转子的角速度(弧度／秒) g-------重力加速度9800(毫米／秒2) 由上式可知,当重型或高转速的转子,即使具有很小的偏心量,也会引起非常大的不平衡的离心力,成为轴或轴承的磨损、机器或基础振动的主要原由之一.所以零件在加工和装配时,转子必须进行平衡. 1.2转子不平衡类别: 1.2.1转子的惯性轴与旋转轴线不相重合,但相互平行,即转子重心不在旋转轴 线上,如图1a所示.当转子旋转时,将产生不平衡的离心力. 1.2.2转子的主惯性轴与旋转轴线主交错将产生不平衡的离心力,且相交于转 子的重心上,即转子重心在旋转轴线上,如图1b所示.这时转子虽处于平衡状态,但转子旋转时将产生一不平衡力矩. 1.2.3大多数情况下,转子既存在静不平衡,又存在动不平衡,这种情况称静 动不平衡.即转子的主惯性轴与旋转轴线既不重合,又不平行,而相交于转子旋转轴线中非重心的任何一点,如图1c所示.当转子旋转时,将产生一个不平衡的离心力和一个力矩. 1.2.4 转子静不平衡只须在一个平面上(即校正平面)安放一个平衡重量,就可以使转子达 到平衡,故又称单面平衡.平面的重量的数值和位置,在转子静力状态下确定,即将转 子的轴颈放置在水平刀刃支承上,加以观察,就可以看出其不平衡状态,较重部份会 向下转动,这种方法叫静平衡.
车轮动平衡检测实验 一、实验内容 测量实验车车轮最大不平衡量。如不平衡量超出该型车轮技术条件要求，则进行平衡调整。 二、实验目的 1、熟悉车轮动平衡仪的工作原理、结构及其特点。 2、掌握车轮动平衡仪的使用方法。 三、实验仪器设备 1、实验车轮4个。 2、车轮动平衡仪1台。 3、常用工具1套，调整专用工具1套。 四、实验准备工作 1、检查并按标准充足轮胎气压。 2、清除轮胎上的泥土及杂物等。 3、取掉车轮轮辋上的旧平衡块。 4、清洁动平衡仪的主轴和车轮总成锁紧锥套。 五、实验步骤 1）根据轮辋中心孔的大小选择锥体，仔细地装上车轮，用大螺距螺母上紧。 2）打开电源开关，检查指示与控制装置的面板是否指示正确。 3）用卡尺测量轮辋宽度b、轮辋直径 d（也可由胎侧读出），用平衡机上的标尺测量轮辋边缘至机箱的距离a，再用键入可选择器旋
钮对准测量值的方法，将a、b、c值输入到指示与控制装置中。 4）按下启动键，车轮旋转，平衡测试开始，微机自动采集数据。 5）车轮自动停转，从指示装置读取车轮内、外两侧不平衡量和不平衡位置。 6）用手慢慢转动车轮，当指示装置发出指示时停止转动。在轮辋的内侧或外侧的上部（时钟12点的位置）加装指示装置显示该侧平衡块质量。内、外侧要分别进行，平衡块装卡要牢固。 7）安装平衡块后有可能产生新的不平衡，应重新进行平衡试验，直至不平衡量<5g，指示装置显示“00”或“ok”时才行。 8）测试结束，关闭电源开关。 六、注意事项 1、主轴是动平衡仪的主要部件，因此检测时，无论是主轴还是动平衡仪本身都应避免强烈的振动或移动。 2、不能用铁锤敲击动平衡仪的任何部件。 七、结果整理与分析 1、将实验数据记入实验报告(请自行设计记录表格)。 2、试分析车轮动平衡产生的主要原因。
. 广西科技大学鹿山学院 实验报告 课程名称： 指导教师： 班级： 姓名： 学号： 成绩评定： 指导教师签字： 年月日

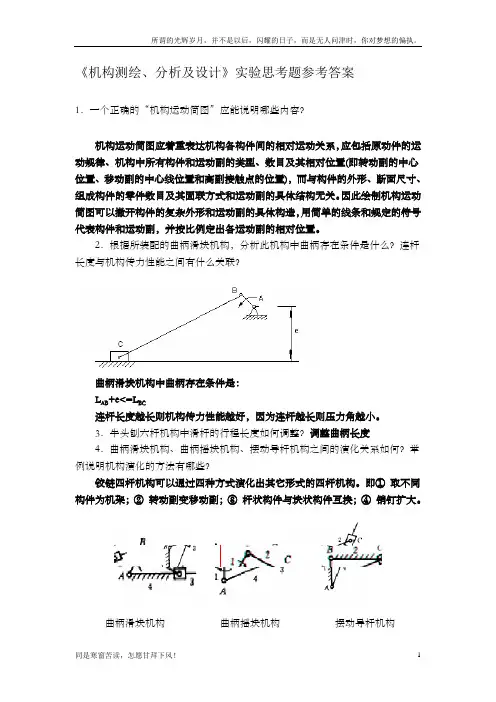

实验一机构运动简图的测绘与分析 一、实验目的： 1、根据各种机械实物或模型，绘制机构运动简图； 2、学会分析和验证机构自由度，进一步理解机构自由度的概念，掌握机构自 由度的计算方法； 3、加深对机构结构分析的了解。 二、实验设备和工具； 1、缝纫机头； 2．学生自带三角板、铅笔、橡皮； 三、实验原理： 由于机构的运动仅与机构中所有构件的数目和构件所组成的运动副的数目、类型、相对位置有关，因此，在绘制机构运动简图时，可以撇开构件的形状和运动副的具体构造，而用一些简略符号（见教科书有关“常用构件和运动副简图符号”的规定）来代替构件和运动副，并按一定的比例尺表示运动副的相对位置，以此表明机构的运动特征。
四、实验步骤及方法： l、测绘时使被测绘的机械缓慢地运动，从原动件开始，仔细观察机构的运动，分清各个运动单元，从而确定组成机构的构件数目； 2、根据相联接的两构件的接触特征及相对运动的性质，确定各个运动副的种 类； 3、选定投影面，即多数构件运动的平面，在草稿纸上徒手按规定的符号及构 件的连接次序，从原动件开始，逐步画出机构运动简图。用数字1、2、 3、……。分别标注各构件，用英文字母A、B、C、，……分别标注各运动副； 4、仔细测量与机构运动有关的尺寸，即转动副间的中心距和移动副导路的方 向等，选定原动件的位置，并按一定的比例画出正式的机构运动简图。 五、实验要求： l、对要测绘的缝纫机头中四个机构即a．压布、b走针、c．摆梭、d．送布，只绘出机构示意图即可，所谓机构运动示意图是指只凭目测，使图与实物成比例，不按比例尺绘制的简图； 2、计算每个机构的机构自由度，并将结果与实际机构的自由度相对照，观察计 算结果与实际是否相符； 3、对绘制的机构进行结构分析（高副低代，分离杆组；确定机构级别等）。 六、思考题：
柔性转子全息现场动平衡实验报告 一、实验目的 ◆巩固转子动平衡知识，加深转子动平衡概念的理解； ◆掌握刚性转子动平衡实验的原理及基本方法。 二、实验设备及工具 柔性转子现场动平衡实验台，其中包括PC机及其相关采集分析软件，数据采集箱，试重 块若干，传感器信号连接线等 三、实验原理步骤与方法 本实验应用西安交通大学智能仪器与监测诊断研究所自行研制的对称转子全息动平衡系统对平衡转子实验台进行现场数据采集的基础上，进行试重的添加，测试和计算得出不平衡位置所要求添加的不平衡质量和加重位置，然后通过添加配重完成转子动平衡的实验过程。实验步骤如下： 1．在平衡转速下测量原始失衡状态的转子振动，获取振动的原始数据及信息； 2．停车后在转子左右加重盘上添加试重质量，启动转子到平衡转速，测量并获取添加试重后转子的振动数据及信息； 3．停车后除去添加的试重； 4．根据前两步测量的振动数据和添加试重大小、方位等信息，计算转子实际平衡配重的大小和方位； 5．按照计算结果分别在左右平衡盘上添加平衡配重； 6．启动转子到平衡转速，验证平衡效果。 注：试验截图便于叙述的情况下，请酌情加入截图在本报告后面给出！ 结果简要分析及结论： 本实验将影响系数法和全息动平衡法相结合，在原始平衡转速下，由不平衡质量产生的离心力引起较强烈的强迫振动响应，基于原始振动数据和初次添加的振动质量，进行影响系数法计算后，再次配重结果如下图所示： 1测量面X、Y振动峰峰值配重前后比分别为1.90:1，1.99：1； 2测量面X、Y振动峰峰值配重前后比分别为3.91:1，2.12:1。
说明合理配重后，转子不平衡振动情况得到了明显改善。同时，采用影响系数法进行计算分析，可以以较少的试重起车次数获得较好的配重结果。 另外，采用全息动平衡法，消除了信号中的噪音，轴心轨迹较为清晰。同时，我们观察到轨迹上有许多突变的尖点，说明有可能存在动静碰面。 实验注意事项： 1)检验传感器安装和数据线是否正确，以及所有电源是否已经打开。 2)检验加重块是否安置正确，加重用的螺丝刀是否放置完好。 3)启车时，首先启动右侧的启车按钮，然后再选择升速，注意，右侧有三个档位依次： 盘车、启车和停车。 4)升速和减速时，速率不能过小，以便与快速冲过临界转速； 5)本转子的临界转速为2000r/min，实验转速不宜选择太接近； 6)停车时，先减速至盘车转速，再停车，不能直接停车。 7)加重时，必须带上手套，并在转子平衡后添加，注意加重块的角度和质量； 8)实验完成后，检验加重块是否取下，放置好加重块。清洁好实验台，盖好台布。 三、试验记录及结果 试验记录及分析结果： 1

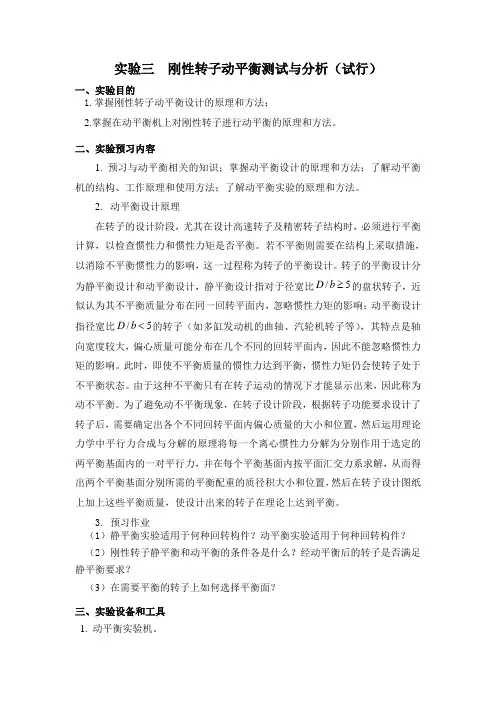

实验三：刚性转子动平衡实验 一、实验目的 1、加深对刚性转子动平衡概念的理解； 2、掌握刚性转子动平衡实验的原理及基本方法。 3、了解动平衡试验机的结构组成及工作原理。 二、实验设备 1、JPH-A型动平衡实验台； 2、转子试件； 3、平衡块； 4、百分表0～10mm。 三、实验原理 由《机械原理》所述的回转体动平衡原理知：一个动不平衡的刚性回转体绕其回转轴线转动时，该构件上所有的不平衡质量i m所产生的离心惯力总可以转化为任选的两个垂直于回转轴线的平面内的两个当量不平衡质量1m 和2m (它们的质心位置分别为1r和2r，半径大小可根据数值1m、2m的不同而不同)所产生的离心力。动平衡的任务就是在这两个任选的平面(称为平衡基面Ⅰ、Ⅱ)内的适当位置（1r'和2r'）加上两个适当大小的平衡重1m'和2m'，使它们产生的平衡力与当量不平衡重产生的不平衡力大小相等,而方向相反，即: 半径r'越大,则所需的平衡重m'就越小。此时,ΣF =0且ΣM=0，该回转体达到动平衡。 转子不平衡质量的分布有很大的随机性，而无法直接判断其大小和方位。因此很难用公式来计算平衡重，但可用实验方法来解决。 “刚性转子动平衡实验”是利用实验用动平衡实验台测定需加于两个平衡基面上的平衡质量的大小和方位，并通过增减配重质量来进行校正，直到达到平衡。 四、实验方法和步骤 1、将平衡试件装到摆架的滚轮上，把试件右端的联轴器盘与差速器轴端的联轴器盘，用弹性柱销柔性联成一体。装上传动皮带。 2、用手转动试件和摇动蜗杆上的手柄，检查动平衡机各部分转动是否正常。松开摆架最右端的两对锁紧螺母，调节摆架上面的安放在支承杆上的百分表，使之与摆架有一定的接触，并随时注意振幅大小。 3、开机前将试件右端圆盘上装上适当的待平衡质量（四块平衡块），接上电源启动电机，待摆架振动稳定后，调整好百分表的位置并记录下振幅大小y0（格），百分表的位置以后不要再变动，停机。
机械动平衡 一、实验目的 1.了解转子不平衡的危害。 2.巩固转子动平衡的理论知识。 3.掌握动平衡机的基本工作原理及动平衡机进行刚性转子动平衡的方法。 二、实验设备 实验设备为DPH－I型智能动平衡机，如图6-1所示，测试系统由计算机、数据采集器、高灵敏度有源压电力传感器和光电相位传感器等组成。当被测转子在部件上被拖动旋转后，由于转子的中心惯性主轴与其旋转轴线存在偏移而产生不平衡离心力，迫使支承做强迫震动，安装在左右两个硬支撑机架上的两个有源压电力传感器感受此力而发生机电换能，产生两路包含有不平衡信息的电信号输出到数据采集装置的两个信号输入端；与此同时，安装在转子上方的光电相位传感器产生与转子旋转同频同相的参考信号，通过数据采集器输入到计算机。 图 6-1 DPH－I型智能动平衡机结构简图 计算机通过采集器采集此三路信号，由虚拟仪器进行前置处理，跟踪滤波，幅度调整，相关处理，FFT变换，校正面之间的分离解算，最小二乘加权处理等。最终算出左右两面的不平衡量（g），校正角（°），以及实测转速（r/min）。 DPH－I型智能动平衡机有关内容简介见附录Ⅲ。 三、实验原理 由于转子结构不对称、材质不均匀或制造和安装不准确等原因，有可能会造成转子的质心偏离回转轴线。当其转动时，会产生离心惯性力。惯性力将在构件运动副中引起附加动压力，使机械效率、工作精度和可靠性下降，加速零件的损坏。当惯性力的大小和方向呈周期性变化时，机械将产生振动和噪音。因此，在高速、重载、精密机械中，为了消除或减少惯性力的不良影响，必须对转子进行平衡。 转子平衡问题可分为静平衡和动平衡两类。 对于轴向尺寸b 与径向尺寸D 的比值b/D ≤ 0.2，即轴向尺寸相对很小的回转构件（如砂轮、叶轮、飞轮等），常常可以认为不平衡质量近似的分布在同一回转平面内。因此只要在这个一回转面内加上或减去一定的质量，便可使转子达到静平衡。 当转子的b/D≥0.2（如电机转子、机床主轴等），或工作转速超过1000 r/min时，应考虑
——转子实验台振动和噪声测试综合实验 机自22班第3组 组长：王蒙 组员：万旭任勇 邢欢李聪明 转子实验台振动和噪声测试综合实验 转子实验台振动和噪声测试综合实验 (1) 转子实验台振动和噪声测试综合实验 (1) 一、实验简介 (1) 1. 1 实验目的 (3) 1.2 实验仪器与设备 (3)
1.3 实验要求 (3) 二实验方案 (4) 1、准备阶段： (4) 2、实验阶段： (4) 3、总结分析及报告准备阶段： (5) 4、注意事项： (5) 三、测试系统搭建 (6) 3.1测试系统框架图 (6) 3.2 传感器的位置选择与搭建 (6) 3. 3 传感器通道连接 (9) 四、信号采集与分析 (10) 4.1 信号采集 (10) 4.2通道的连接、选择与初始化 (10) 4.3 转子轴心轨迹的测量 (12) 4.4 不同转速下转子振动的时域分析 (13) 4.5 不同转速下转子振动的频域分析 (17) 4.6 不同转速下噪声的时域分析 (21) 4.7 不同转速下噪声的频域分析 (23) 4.8 转子振动与噪声相干分析 (26) 4.9动平衡实验 (27) 五、实验总结 (37) 5. 1 实验结论 (37) 5.2 实验心得 (38)
一、实验简介 1. 1 实验目的 针对机械转子实验台，能够较熟练地掌握机械动态信号如振动、噪声等的测试系统设计、测试系统搭建、数据采集及信号处理的方法和技术。 1.2 实验仪器与设备 1.3 实验要求 1.针对转子实验台对象，按照机械动态特性测试要求，完成机械振动和噪声的计 算机测试系统设计。 2.选用合适的振动和噪声测试传感器及其信号调理装置 : 3. 构建计算机测试系统，掌握振动和噪声信号分析软件使用方法 : 4. 自主完成转子实验台振动和噪声的测量、信号采集 : 5. 通过信号分析，得出转子实验台在不同转速下的振动和噪声的时域波形、
动平衡测量原理 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

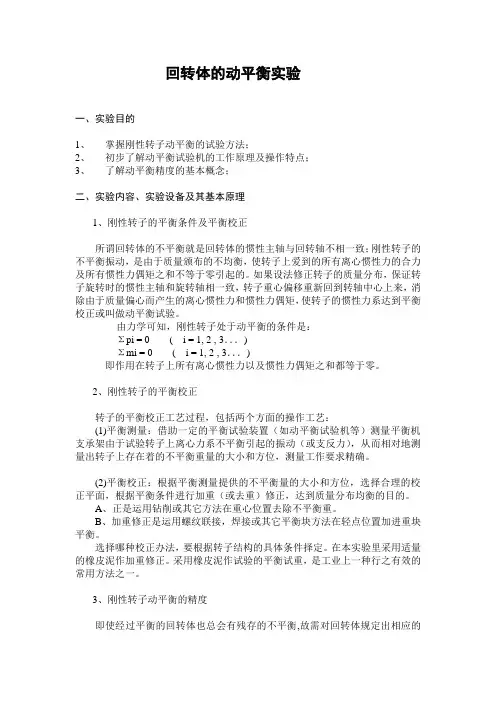

刚性转子的平衡条件及平衡校正 回转体的不平衡---回转体的惯性主轴与回转轴不相一致； 刚性转子的不平衡振动，是由于质量分布的不均衡，使转子上受到的所有离心惯性力的合力及所有惯性力偶矩之和不等于零引起的。 如果设法修正转子的质量分布，保证转子旋转时的惯性主轴和旋转轴相一致，转子重心偏移重新回到转轴中心上来，消除由于质量偏心而产生的离心惯性力和惯性力偶矩，使转子的惯性力系达到平衡校正或叫做动平衡试验。 动平衡试验机的组成及其工作原理 动平衡试验机是用来测量转子不平衡量的大小和相角位置的精密设备。一般由机座部套，左右支承架，圈带驱动装置，计算机显示系统，传感器限位支架，光电头等部套组成。 当刚性转子转动时，若转子存在不平衡质量，将产生惯性力，其水平分量将在左右两个支撑上分别产生振动，只要拾取左右两个支撑上的水平振动信号，经过一定的转换，就可以获得转子左右两个校正平面上应增加或减少的质量大小与相位。 在动平衡以前，必须首先解决两校正平面不平衡的相互影响是通过两个校正平面间距b，校正平面到左，右支承间距a, c,而a, b, c 几何参数可以很方便地由被平衡转子确定。 F1, F2: 左右支承上的动压力；P1, P2 : 左右校正平面上不平衡质量的离心力。m1, m2 : 左右校正平面上的不平衡量；a, c : 左右校正平面至支承间的距离 b : 左右校正平面之间距离；R1 R2: 左右校正平面的校正半径 ω：旋转角速度 单缸曲柄连杆机构惯性力测量方法 活塞的速度为 活塞的加速度为 我的论文中的对应表达式与以上两个式子不同： 测量系统机械结构 惯性力测量机的机械系统主要包括驱动机构、摆架。驱动机构通过联轴节带动曲轴达到额定测量转速。摆架支承测量曲柄连杆机构，使之在惯性力作用下产生振动。
实验刚性转子动平衡实验任务书 一、 实验目的： 1. 掌握刚性转子动平衡的基本原理和步骤； 2. 掌握虚拟基频检测仪和相关测试仪器的使用； 3. 了解动静法的工程应用。 二、 实验内容 采用两平面影响系数法对一多圆盘刚性转子进行动平衡 三、 实验原理 工作转速低于最低阶临界转速的转子称为刚性转子，反之称为柔性转子。本实验采取一种刚性转子动平衡常用的方法—两平面影响系数法。该方法可以不使用专用平衡机，只要求一般的振动测量，适合在转子工作现场进行平衡作业。 根据理论力学的动静法原理，一匀速旋转的长转子，其连续分布的离心惯性力系，可向质心C 简化为过质心的一个力R （大小和方向同力系的主向量∑=i S R ）和一个 力偶M （等于力系对质心C 的主矩()∑== c i c m S m M ）。如果转子的质心在转轴上且 转轴恰好是转子的惯性主轴，即转轴是转子的中心惯性主轴，则力R 和力偶矩M 的值均为零。这种情况称转子是平衡的；反之，不满足上述条件的转子是不平衡的。不平衡转子的轴与轴承之间产生交变的作用力和反作用力，可引起轴承座和转轴本身的强烈振动，从而影响机器的工作性能和工作寿命。 刚性转子动平衡的目标是使离心惯性力系的主向量和主矩的值同时趋近于零。为此，先在转子上任意选定两个截面I 、II （称校正平面），在离轴线一定距离r 1、r 2（称校正半径），与转子上某一参考标记成夹角θ1、θ2处，分别附加一块质量为m 1、m 2的重块（称校正质量）。如能使两质量m 1和m 2的离心惯性力（其大小分别为m 1r 1ω2和m 2r 2ω2，ω为转动角速度）正好与原不平衡转子的离心惯性力系相平衡，那么就实现了刚性转子的动平衡。 两平面影响系数法的过程如下： （1）在额定的工作转速或任选的平衡转速下，检测原始不平衡引起的轴承或轴颈A 、B 在某方位的振动量11010V ψ∠=V 和22020V ψ∠=V ，其中V 10和V 20是振动位移（也可以是
广西科技大学鹿山学院 实验报告 课程名称： 指导教师： 班级： 姓名： 学号： 成绩评定： 指导教师签字： 年月日
实验一机构运动简图的测绘与分析 一、实验目的： 1、根据各种机械实物或模型，绘制机构运动简图； 2、学会分析和验证机构自由度，进一步理解机构自由度的概念，掌握机构自 由度的计算方法； 3、加深对机构结构分析的了解。 二、实验设备和工具； 1、缝纫机头； 2．学生自带三角板、铅笔、橡皮； 三、实验原理： 由于机构的运动仅与机构中所有构件的数目和构件所组成的运动副的数目、类型、相对位置有关，因此，在绘制机构运动简图时，可以撇开构件的形状和运动副的具体构造，而用一些简略符号（见教科书有关“常用构件和运动副简图符号”的规定）来代替构件和运动副，并按一定的比例尺表示运动副的相对位置，以此表明机构的运动特征。 四、实验步骤及方法： l、测绘时使被测绘的机械缓慢地运动，从原动件开始，仔细观察机构的运动，分清各个运动单元，从而确定组成机构的构件数目； 2、根据相联接的两构件的接触特征及相对运动的性质，确定各个运动副的种 类；
3、选定投影面，即多数构件运动的平面，在草稿纸上徒手按规定的符号及构 件的连接次序，从原动件开始，逐步画出机构运动简图。用数字1、2、 3、……。分别标注各构件，用英文字母A、B、C、，……分别标注各运动 副； 4、仔细测量与机构运动有关的尺寸，即转动副间的中心距和移动副导路的方 向等，选定原动件的位置，并按一定的比例画出正式的机构运动简图。 五、实验要求： l、对要测绘的缝纫机头中四个机构即a．压布、b走针、c．摆梭、d．送布，只绘出机构示意图即可，所谓机构运动示意图是指只凭目测，使图与实物成比例，不按比例尺绘制的简图； 2、计算每个机构的机构自由度，并将结果与实际机构的自由度相对照，观察计 算结果与实际是否相符； 3、对绘制的机构进行结构分析（高副低代，分离杆组；确定机构级别等）。 六、思考题： 1、一个正确的机构运动简图应能说明哪些内容？ 2、机构自由度的计算对测绘机构运动简图有何帮助？
（CMA章） ※※※※※※※※※※※工程 桩基自平衡试验报告 检测报告 工程名称：※ 工程地点：※ 委托单位：※（盖骑缝章）检测日期：※年※月※日 报告总页数：※（含此页） 报告编号：※ 合同编号：※ （报告专用章） ※※※※※※※※※※检测站 ※年※月※日
※※※※※※※※※※工程 ※※※桩自平衡试验检测报告 现场检测人员：※※※（1234） （上岗证号）※ 报告编写：※ （上岗证号） 校核： （上岗证号） 审核： （上岗证号） 技术负责人： 声明: 1、本检测报告涂改、错页、换页无效； 2.检测单位名称与检测报告专用章名称不符者无效； 3. 本报告无我单位“技术资格证书章”无效； 4. 本报告无检测、审核、技术负责人签字无效； 5．如对本检测报告有异议，可在报告发出后20 天内向本检测单位书面提请复议。 （报告专用章） ????? ※年※月※日 ??地址：邮政编码： ??电话：联系人：
一、工程概况 表1
二、试桩位置选择及工程地质条件 根据目前的施工进度和补勘资料显示的地质情况，拟定在35-4#桩和36-3#桩进行试桩试验，2根试桩均按端承桩设计。35-4#桩桩位对应的钻孔编号为BJ35-4，36-6#桩桩位对应的钻孔编号为BJ36-3，2根试桩桩位处地质钻孔参数如下表1.1、表1.2所示。 表1.1 试桩（35-4#）桩位处钻孔地质参数表 表1.2 试桩（36-3#）桩位处钻孔地质参数表
二、试验目的及参考依据 （1）试验目的 为了保证结构的安全可靠、施工的顺利进行，主要对桩基在各类土层中桩侧摩阻力、桩端承载力、桩基竖向位移、单桩极限承载力和成桩工艺等进行试验和验证，其主要目的为： 1) 2根试桩设计承载力为8500kN，验证基桩的承载力； 2) 实测桩侧土分层摩阻力和桩端阻力，侧阻及端阻的分担情况； 3) 实测桩身轴力、摩阻力分布； 4) 确定桩基沉降及桩身弹塑性变形； （2）试验参考依据 1)《公路桥涵地基与基础设计规范》（JTG D63-2007）； 2)《广东省建筑地基基础设计规范》（DBJ-15-31-2003） 3)《基桩静载试验自平衡法》(JT/T 738-2009)； 4) 肇花高速公路北江特大桥35-4#、36-3#钻孔地质资料； 5)《公路桥涵施工技术规范》（JTJ041-2000）； 三、测试原理及试验方法 1.试验原理 自平衡测试法是利用试桩自身反力平衡的原则，在桩端附近或桩身某截面处预先埋设单层（或多层）荷载箱，加载时荷载箱以下将产生端阻和向上的侧阻以抵抗向下的位移，同时荷载箱以上将产生向下的侧阻以抵抗向上的位移，上下桩段的反力大小相等、方向相反，从而达到试桩自身反力平衡加载的目的。试验时，在地面上通过油泵加压，随着压力的增加，荷载箱伸长，上下桩段产生弹（塑）性变形，从而促使桩侧和桩端阻力逐步发挥。荷载箱施加的压力可通过预先标定的油泵压力表测得，荷载箱顶底板的位移可通过预先设置的位移棒（或位移丝），在桩顶（或工作平台）附近用位移传感器测得。由此可测得上
硬支承动平衡实验报告 实验目的： 1.了解硬支承动平衡机的结构、控制面板、性能及操作方法。 2.验证、巩固和加深对基本理论的理解，培养实验动手能力。 3.掌握基本的机械实验方法、测量技能及用实验法以及培养学生踏实细致、严肃认真的科学作风。 实验设备： 1、硬支承动平衡机 2、台式钻孔机、钳工工作台 3、线切割滚丝筒 4、标定加重螺栓。 实验原理： 根据《机械原理》所述的回转体动平衡原理知：一个动不平衡的刚性回转体绕其回转轴线转动时，该构件上所有的不平衡重所产生的离心惯力总可以转化为任选的两个垂直于回转轴线的平面内的两个当量不平衡重和 (它们的质 心位置分别为和 ；半径大小可根据数值 、的不同变化)所产生的离心力。 动平衡的任务就是在这两个任选的平面(称ω为平衡基面)内的适当位置（和 ）加上两个适当大小的平衡重 和 ，使它们产生的平衡力与当量不平衡 重产生的不平衡力大小相等,而方向相反，即: 2 b 2b 22 222b 1b 1211ω r ωr ωr ωr G G G G =?=? 半径 越大,则所需的就越小。 通过平衡补偿回转体达到力和矩平衡，从而达到动平衡。 硬支承动平衡机工作原理简图如下所示：
实验步骤： 1）将两平衡平面处于原始位置，系统处于静平衡但动不平衡状态，在两支承处加润滑油。 2）按D参数键，选定转子号，回车； 3）进入D1页，输入平衡转速540转，平衡配重的半径R，回车； 4）进入D2页，输入A,B,C参数，可测量，A为第一平衡面距第一支承中心的距离，B为两平衡面间距离，C为第二平衡面和第二支承点的距离；输入支承方式HE-1,按存储键； 5）进入显示，测量页面； 6）启动电机，启动高速运转； 7）待系统稳定后，屏幕上会显示平衡配重的质量和相位； 8）按停止按钮，依据显示数值，在两平衡平面上安装平衡配重，并记录相关数值； 9）启动系统，重复步骤7），直到平衡配重显示精度标准为止，记录每一步数据； 10）关闭电源，拆除平衡配重，结束实验。 实验数据： 采样次数= 5次取平均值 实验设定参数为： A=68.0mm B=65.0mm C=177.0mm Rpm=540.0mm 测量数据如下表：
实验三十一转子实验台综合实验 一. 实验目的 通过本实验让学生掌握回转机械转速、振动、轴心轨迹测量方法，了解回转机械动平衡的 概念和原理。 二. 实验台简介 DRZZS-A型多功能转子试验台由：1 底座、2 主轴、3 飞轮、4 直流电机、5 主轴支座、6 含油轴承及油杯、7 电机支座、8 连轴器及护罩、9RS9008 电涡流传感器支架、10 磁电转速传感器支架、11 测速齿轮(15 齿)、12 保护挡板支架，几部分组成，如图 1 所示。 图1 DRZZS-A型多功能转子试验台传感器安装位置示意图 主要技术指标为： 可调转速范围：0~2500 转/分，无级 电源：DC12V 主轴长度：500mm 主轴直径：12mm 外形尺寸：640×140×160mm 重量：12.5kg 与DRVI软件平台结合，可以开设以下实验： 加速度传感器/速度传感器振动测量实验 磁电传感器/光电传感器转速测量 三点加重法转子动平衡实验
转子轴心轨迹测量实验 三. 实验内容 1、转子实验台底座振动测量实验 对于多功能转子实验台底座的振动，可采用加速度传感器和速度传感器两种方式进行测量。 将带有磁座的加速度和速度传感器放置在试验台的底座上，将传感器的输出接到变送器相应的端 口，再将变送器输出的信号接到采集仪的相应通道，输入到计算机中。 启动转子试验台，调整转速。观察并记录得到的振动信号波形和频谱，比较加速度传感器和 图 2、加速度和速度传感器振动测量 速度传感器所测得的振动信号特点。观察改变转子试验台转速后，振动信号、频谱的变化规律。 2、实验台转速测量 对于多功能转子实验台转速，可以分别采用光电转速传感器和磁电转速传感器进行测量。 1）采用光电传感器测量： 将反光纸贴在圆盘的侧面，调整光电传感器的位置，一般推荐把传感器探头放置在被测物体 前 2～3cm ，并使其前面的红外光源对准反光纸，使在反光纸经过时传感器的探测指示灯亮，反 光纸转过后探测指示灯不亮（必要时可调节传感器后部的敏感度电位器）。当旋转部件上的反光 贴纸通过光电传感器前时，光电传感器的输出就会跳变一次。通过测出这个跳变频率 f ，就可知 道转速 n 。 编写转速测量脚本，将传感器的信号将通过采集仪输入到计算机中。启动转子试验台，调节 图 3 反射式光电转速传感器

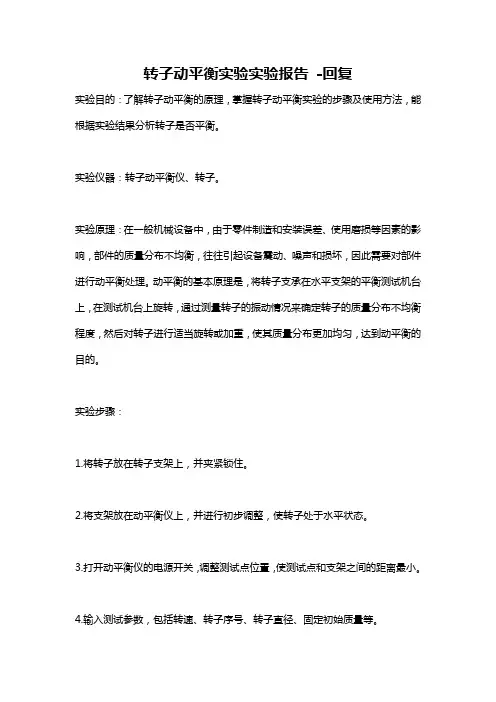

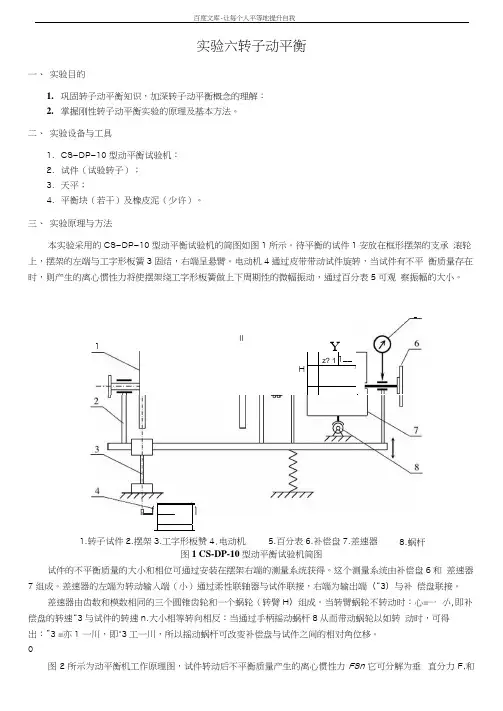

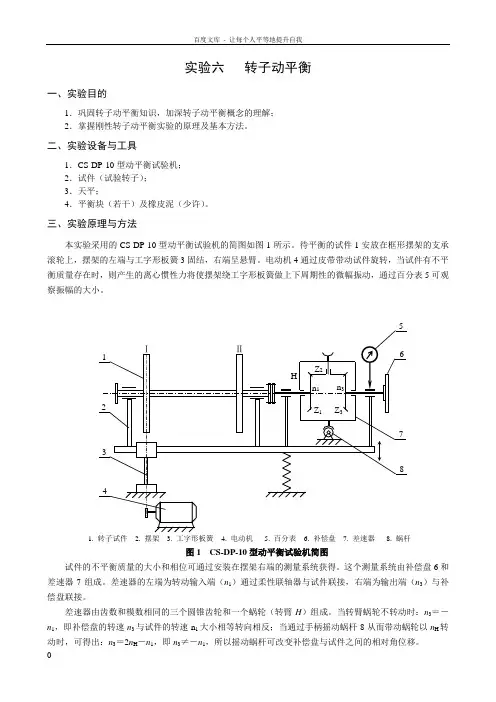

转子动平衡实验报告 实验目的 1.巩固转子动平衡知识，加深转子动平衡概念的理解。 2.掌握刚性转子动平衡实验的原理及基本方法。 3.了解动平衡试验机的组成、工作原理，通过参数化和可视化的方法，观察转子动平衡虚拟实验的平衡效果。 二实验设备及工具 DPI—I型智能动平衡机结构如图一所示。测试系统由计算机， 数据采集器、高灵敏度有源压电传感器和光电相位传感器等组成。
三实验记录及结果 四思考题 1转子（试件）在什么情况下作静平衡？什么情况下作动平衡? 答：定义 1）静平衡：在转子一个校正面上进行校正平衡，校正后的剩余 不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。 2）动平衡：在转子两个校正面上同时进行校正平衡，校正后的 剩余不平衡量，以保证转子在动态时是在许用不平衡量的规定范围内，为动平衡又称双面平衡。 转子平衡的选择与确定如何选择转子的平衡方式，是一个关键问题。其选择有这样一个 原则：只要满足于转子平衡后用途需要的前提下，能做静平衡的，则不要做动平衡，能做动平衡的，则不要做静动平衡。
2作往复运动或平面运动的构件，能否用动平衡试验机将其不平衡惯性力平衡？为什么? 可以用动平衡试验机将其不平衡惯性力平衡 五收获和体会 做实验时虽然理论基础但同需要团队合作，操作时精度也需要很准确，即使只差1g也会对结果产生很大的影响
伏直 帮幻 尺寸怅fi C 伽J ^18.50 密壬丰甩 G.) I 左购 r E ? 1.1 J II ■■rrnaimBiarmai i -ri■ j 綴命肅鸞娠鱷j I 手动底卑I 停I 卜藩试I 馥据冗翼忧 S ■ 滚了平断甌 > i 打VF 试验结尿］干衙成量{立〕0.30 I C1 IOS FT^ 龙不平ig 量 晶示 】 ；￡H 砖扮0.23呢 } 1 ￡H 站 FITS 芋 曲钿柬右 T 平緡a 晁示 S4D 3M 20 理匕二二、严 刑30 2SD J |^^E 55?^>L 100 他 A 1. ■ 1 C W 寸萇 fi 1(^.) CO 退出 aim [ ￡&? 4C0 2兀 ]ZD ￡￡□ 、J . i4jj ___ ￡00 lan leo 0( J 220 LB 2D0 1 站 LBO 如「湘D 20 3OT 40 号 nn
刚性转子的平衡条件及平衡校正 回转体的不平衡---回转体的惯性主轴与回转轴不相一致； 刚性转子的不平衡振动，是由于质量分布的不均衡，使转子上受到的所有离心惯性力的合力及所有惯性力偶矩之和不等于零引起的。 如果设法修正转子的质量分布，保证转子旋转时的惯性主轴和旋转轴相一致，转子重心偏移重新回到转轴中心上来，消除由于质量偏心而产生的离心惯性力和惯性力偶矩，使转子的惯性力系达到平衡校正或叫做动平衡试验。 动平衡试验机的组成及其工作原理 动平衡试验机是用来测量转子不平衡量的大小和相角位置的精密设备。一般由机座部套，左右支承架，圈带驱动装置，计算机显示系统，传感器限位支架，光电头等部套组成。 当刚性转子转动时，若转子存在不平衡质量，将产生惯性力，其水平分量将在左右两个支撑上分别产生振动，只要拾取左右两个支撑上的水平振动信号，经过一定的转换，就可以获得转子左右两个校正平面上应增加或减少的质量大小与相位。
在动平衡以前，必须首先解决两校正平面不平衡的相互影响是通过两个校正平面间距b，校正平面到左，右支承间距a, c,而a, b, c 几何参数可以很方便地由被平衡转子确定。 F1, F2: 左右支承上的动压力；P1, P2 : 左右校正平面上不平衡质量的离心力。 m1, m2 : 左右校正平面上的不平衡量；a, c : 左右校正平面至支承间的距离 b : 左右校正平面之间距离；R1 R2: 左右校正平面的校正半径 ω：旋转角速度 单缸曲柄连杆机构惯性力测量方法
活塞的速度为 ..1(sin sin 2)2v x r wt wt λ==-+ 活塞的加速度为 .. 2(cos cos 2)a x rw wt wt λ==+ 我的论文中的对应表达式与以上两个式子不同： )2sin 2(sin αλ αω+-=r v p )2cos (cos 2αλαω+-=r a p 测量系统机械结构 惯性力测量机的机械系统主要包括驱动机构、摆架。驱动机构通过联轴节带动曲轴达到额定测量转速。摆架支承测量曲柄连杆机构，使之在惯性力作用下产生振动。 测量机摆架包括轴承、摆架、弹性元件等，轴承与摆架连成一体，通过弹性元件与支承架连接，工件安装在两支撑架之间组成振动系统，旋转时，由于曲柄连杆机构惯性力的作用作受迫振动，通过传感器将摆架的振动量转换为电信号。 测量机实验图片一系统标定装置 ：
