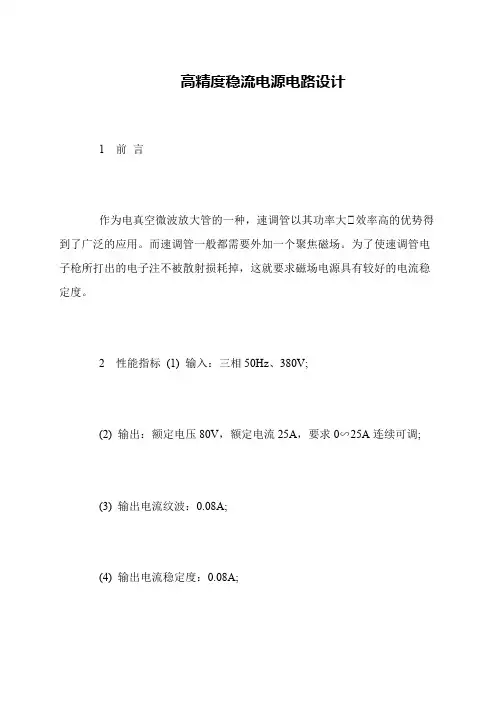

高精度稳流电源电路设计
1前言
作为电真空微波放大管的一种，速调管以其功率大p 效率高的优势得到了广泛的应用。而速调管一般都需要外加一个聚焦磁场。为了使速调管电子枪所打出的电子注不被散射损耗掉，这就要求磁场电源具有较好的电流稳定度。
2性能指标(1) 输入：三相50Hz、380V;
(2) 输出：额定电压80V，额定电流25A，要求0∽25A 连续可调;
(3) 输出电流纹波：0.08A;
(4) 输出电流稳定度：0.08A;
(5) 提供电源过流保护,电源过压/欠压保护;
3电路原理
3.1 主回路
主回路采用Buck 变换器,原理框图如图1 所示
图1主回路框图
3.1.1原理简介：
50Hz、380V 三相交流输入电压经EMI 电网滤波器阻断噪音信号，通过隔离变压器降成100V 左右的交流电压，再经过整流滤波，变成Buck 变换器所需要的平滑直流电压。图1 中，当N1 或者N2 导通时，电感L1 在未饱和前，电流线形增加，电感L1 的极性为左正右负，二极管V1 处于关断状态。当N1 和N2 都关断时，由于电感L1 中的磁场作用，改变L1 两端的电压极性，左负右正，续流二极管V1 导通，以保证输出电压和电流不变。由于磁场负载是一个感性负载，当电源不工作时，磁场负载必然会产生一个反向的电压，二极管
