组态王采集数据速度非常慢的解决
组态王采集数据速度非常慢的解决
组态王采集数据速度非常慢的原因有很多，但解决的办法：
1，用尽可能高的通讯速率通讯。
2，设置运行系统的基准频率不能太低，一般为100-500ms，太低会欲速则不达，采集速度反而会较慢。
3，删除不用的变量，组态王运行时会扫描每个变量，并按每个变量的采集频率采集数据，不用的变量会使运行速度降低。
4，变量的采集频率不能太低，有这样的例子：一个工程200多点，采集频率都设为10ms，结果数据采集速度反而大幅降低，所有数据要5--10更新一次。不需要很快更新的变量如一些开关量，采集频率可设为500-1000ms。
5，特别要注意的是：只写变量的采集频率一定要设为0，否则会造成数据更新需要10多秒的情况。
6.少用连续运行的动画,及过渡色,点位图等.
组态王更改Windows登陆方式的问题解答
组态王更改Windows登陆方式的问题解答
问题描述：
安装了组态王（笔者安装的是组态王V6.51）之后，就只能采用传统的经典登陆方式，无法采用欢迎屏幕登录方式了——因为已经无法更改用户登录或注销的方式！在控制面板里点击“更改用户登录或注销的方式”就给我弹出一个对话框，发现登录界面突然改不了：“一个最近安装的程序已停用欢迎屏幕和快速切换。你必须卸载该程序以恢复这些功能。下列文件名可以帮你识别该程序所做的修改：Ginastub.dll”。并且在选择登陆模式的两个选项变成灰色的，无法选择。
原因分析：
这是因为组态王在安装时复制了一个ginastub.dll动态链接库文件到系统盘的“Windows\system32”目录，然后又在注册表的“[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Win logon]”项创建了1个“GinaDll”字符串值，键值为“Ginastub.dll”。
解决过程及方法：
想法：只要删除ginastub.dll动态链接库文件或采用正确的ginastub.dll动态链接库文件，或者不调用这个ginastub.dll动态链接库文件就可以了。下面是解决过程：
过程1：删除或更名系统盘“Windows\system32”下的ginastub.dll动态链接库文件（一般情况下会提示文件正在使用，无法删除或更名，这时需要进入安全模式或DOS操作系统或其它操作系统下完成删除或更名操作）。重新启动电脑时无法进入到登录提示框，弹出错误：“无法加载登录用户界面DLL Ginast ub.dll，请与系统管理员联系，以替换dll文件或还原原dll”，然后就只有1个“重新启动”的按钮。这时只有系统只有重新启动进入安全模式还原ginastub.dll文件。
过程2：在系统安装盘的i386目录下找到“MSGINA.DL_”文件，复制到电脑里改名为“GINASTUB.DLL”文件，然后将“GINASTUB.DLL”文件复制到系统盘的“Windows\system32”目录覆盖原文件（一般情况下会提示文件正在使用，无法覆盖，这时需要进入安全模式或DOS操作系统或其它操作系统下完成覆盖操作）。结果与过程1相同。
过程3、点击“开始”——“运行”，输入“gpedit.msc”运行组策略编辑器；点击“计算机配置”——“管理模板”——“系统”——“登陆”，然后将“总是用传统登陆”设置为“已禁用”。点击“用户配置”——“管理模板”——“系统”，然后将“登陆时不显示欢迎屏幕”设置为“已禁用”。重新启动电脑，结果无效——依然显示经典登陆对话框。
过程4、进入注册表创建或修改[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVers ion\Winlogon]”项的"AllowMultipleTSSessions"=dword:00000001（表示允许切换用户，"AllowMultipl eTSSessions"=dword:00000001表示禁止切换用户），"LogonType"=dword:00000001（表示采用欢迎屏幕方式登录，"LogonType"=dword:00000001表示采用传统登录方式登录）。重新启动电脑，结果无效——依然显示经典登陆对话框。
过程5、进入注册表删除[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Wi nlogon]”项的“GinaDll”字符串值。可以采用“regedit.exe”或“regedit32.exe”注册表编辑器编辑注册表，也可以直接创建1个注册表文件通过导入注册表的方式删除该字符串值。重新启动电脑，成功！然后你可以删除那个ginastub.dll动态链接库文件也可以不删除。
解决效果：
系统恢复正常，组态王也运行正常。
心得体会：
要解决Windows相关的问题，最好先搞清楚故障是什么原因造成的，才能拿出有效的解决方案，就像医生对症下药一样。过程4就采用了常规的解决方案，结果以失败告终。
为了方便，可以直接做一个注册表文件来实现。下面是方法：
1、新建1个txt格式的文本文件，输入以下内容：
Windows Registry Editor Version 5.00
[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Winlogon]
"GinaDll"=-
2、保存并将该文件后缀名改为“reg”，使该文件成为注册表文件。如果看不见文件后缀名，请点击“我的电脑”——“工具”——“文件夹选项”——“查看”，取消“隐藏已知文件类型的扩展名”前面的点即可。
3、运行该文件（系统不能设相关限制，必须能够运行注册表文件）。
4、恭喜你！你成功了！
利用组态王实现变频器的远程监控”
利用组态王实现变频器的远程监控
1 引言
变频器作为一种智能调速元件，以多用途、高可*性和明显的节电效果，在造纸、轧钢、印染、石油、化工等各个行业中被广泛使用。
在某污水处理厂中，进水泵房环节共有4台潜水泵，它们负责将污水抽到曝气池进行净化处理，当污水多时需要4台潜水泵满负荷运行，污水少时只需要1台潜水泵工作，因此潜水泵的工作数量受污水总量的影响很大。以前，由于没采用变频器进行控制电能浪费很大，现经过改造，4台潜水泵全部用西门子MI DIMASTER ECO 变频器进行控制，并且变频器通过串口连接到组态王开发的上位机监控系统中，这样既节省了电能，又实现了变频器的远程监控，取得了比较好的控制效果。
2 系统结构
本系统中上位机利用RS232串口，再经过RS232/RS485转换器接到4台西门子MIDIMASTER ECO 变频器上。由于RS232的传输距离较短，只有15m左右，并且只能驱动1路变频器，所以必须利用RS232/RS48 5转换器。系统结构图如图1所示。
3 上位机设计方法
3.1 组态王通讯设置
组态王6.0是北京亚控公司开发的一个比较成熟的国产组态软件，其操作简单，易于学习，用它制作人机界面快捷简便，画面美观;具有强大的数据库功能，可连接大型的SQL数据库;而且其网络功能比较丰富，可以实现远程监控;最重要的是其拥有丰富的驱动程序库，用其提供的驱动程序可以方便地实现上位机PC与各种不同型号的PLC、变频器、板卡、网卡等设备的相互通讯。
组态王6.0与西门子变频器系列之间的通讯设置的具体步骤:
(1) 在组态王中新建一工程，设取名为“变频器控制工程”。
(2) 在开发界面选择“设备”-“变频器”-“西门子”-“USS”-“串口”，如图2所示。
(3) 为设备命名设为“西门子变频器1号”。
(4) 选择串口，本文选“COM1”端口。
(5) 设置设备的地址，格式为aa.bb，其中aa的范围1～32，bb的范围1～16。所有变频器的地址不能重复，本文中设西门子变频器1号的地址为:1.1。
(6) 点击设置完成，即可。
经过上述设置后，当启动组态王工程“变频器控制工程”时，组态王会自动连接上设备地址为1.1的西门子变频器1号，并在其信息框中显示“打开通讯设备成功，设备初始化成功-西门子变频器1号”信息。
3.2 RS232串口参数设置
在上位机WIN98系统中，选择“控制面板”-“系统”-“设备管理器”-“端口”-“COM1”属性，设置如下:波特率-4800，数据位长度-8，停止位长度-1，奇偶校验位-偶校验。设置完毕后如图3所示。
4 下位机变频器设计方法
4.1 西门子变频器USS协议概述
西门子变频器与工控机的通信协议采用西门子 USS 协议，它是一种西门子所有传动产品通用的通信协议。此协议采用主-从式结构，通信时，上位机作为主站向变频器发送报文;变频器作为从站，只是对主站发来的报文(即指令)进行处理并执行相应动作，同时回应并发送响应的报文。所有主从之间的报文都由14个字节组成，每个数据报文都是标准的异步报文格式，包括:1个起始位、8个数据位、1个偶校验和1个停止位。上位机与变频器之间的数据传输是以ASCII码的形式进行的。所有从主站发送到从站的报文必须在1.5s内发完，否则，此报文将被从站忽略。从站在收到有效报文20ms内发送应答，若主站在这段时间内未收到应答，主站将重新发送此报文。
USS协议支持西门子变频器使用计算机中的串行口。
4.2 西门子变频器的设置
当使用RS485与上位机相连时，西门子变频器的主要通讯参数设置如附表所示，其它参数配置请参照的使用手册。
附表变频器参数设定与说明
参数设定值功能说明
P091 1 设定从站变频器地址为1
P092 5 设置RS-485串行接口的波特率为4800波特
P094 50.00[Hz] 通过串行接口以百分比形式传送到变频器的设定值
P095 0 USS的兼容性，当为0时，0.1Hz分辨率兼容
P910 1 设定变频器为串行接口的远程控制方式
4.3 西门子变频器与上位机通讯连接方式
西门子变频器与上位机有两种通信连接方式:一是通过前面板上的RS485D型插头及RS232/RS485转换器与上位机的RS232串口相连，实现变频器的完全控制，包括启/停、频率设定和参数设置等;二是通过输入/输出接线端子，经RS232/RS485转换器与上位机的RS232串口相连。在实际应用中，通常采取第一种通信方式，具体连线如图4所示。注意，以上两种连接方式只能选取其中一种。
5 结论
运用组态王与变频器通讯并进行远程控制，具有实时性好、速度快、可*性高、运行稳定、调节灵活等优点，此方法已成功应用某污水处理工程的进水环节中，经现场调试，达到了理想的通讯控制效果。此种控制系统，具有较高的使用价值，值得在工业控制中推广。
组态王使用常见问题”
组态王使用常见问题
1、变量设定中最大（小）值及最大（小）原始值的意义？
[最大（小）值是变量在现实中表达的工程值(如：温度、压力等)的大小，而最大（小）原始值是采集设备中[寄存器]数字量的最大（小）值（如板卡中的819-4095等）。一般对于板卡设备此值为物理量经A D转换之后的值，如12BitAD此值范围0~4096、16BitAD为0~65535，对于PLC、智能仪表、变频器，其本身已将物理值转换为工程值所以此时最大（小）值与最大（小）原始值在设置时是一致的.
2、为什么变量无法删除，如何删除变量？
[在组态王中，只有未使用的变量才能被删除，因此在删除变量之前，必须去掉在画面或命令语言、控件引用处，等处与之有关的连接，如果还是无法删除，在工程浏览器中执行工具-更新变量计数命令，重新统计变量，在变量使用报告中可以查询变量是否还在某些地方使用，将其连接断开后，利用工具-删除未用变量将变量删除。
3、工程运行时，显示通讯协议组件失败？
[设备驱动安装错误：1、安装新的驱动2、在开发状态下从新连接设备，如果还是有错误，请联系驱动部索要新的驱动程序]
4、光盘上的典型案例无法打开？
[将工程拷贝到硬盘上将属性改为存档即可
5、如何在打开机器时自动进入组态王？
[将touchview快捷方式拷贝到系统开始\程序\启动中
6、怎样把工程文件变小？
[可以删除*.AL2（报警信息文件），*.REC（历史记录文件），*.111文件（*.pic文件的备份文件）的文件。
7、如何在线增删用户及用户密码和权限？
[使用editusers()函数（用户权限需大于900）]
8、在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思？
[保存参数：在系统运行时，修改变量的域的值（可读可写型），系统自动保存这些参数值，系统退出后，其参数值不会发生变化。当系统再启动时，变量的域的参数值为上次系统运行时最后一次的设置值。无需用户再去重新定义。
保存数值：系统运行时，当变量的值发生变化后，系统自动保存该值。当系统退出后再次运行时，变量的初始值为上次系统运行过程中变量值最后一次变化的值。
9、开发狗与运行狗的区别？
[开发狗是用于工程开发使用的，为了方便调试支持6小时的连续运行，运行狗是用于工程实际运行，不能进行开发.
组态王软件培训
培训内容 内容包括： 1、组态王介绍 2、新建工程 3、建立IO设备通信 4、建立数据词典 5、画面组态 6、设置，然后运行 7、脚本编程，函数等。
组态王软件是一种通用的工业监控软件, 它适用于从单一设备的生产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。支持与国内外常见的PLC、智能模块、智能仪表、变频器、数据采集板卡进行数据通讯组态王软件结构由工程管理器、工程浏览器及运行系统三部分构成。
组态软件的安装 1、运行安装组态王程 序。直接安装。 2、安装完后直接安装 驱动。 3、其它内容可以不安 装。
工程管理器：工程管理器用于新工程的创建和已有工程的管理，对已有工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。 工程浏览器：工程浏览器是一个工程开发设计工具，用于创建监控画面、监控的设备及相关变量、动画链接、命令语言以及设定运行系统配置等的系统组态工具。 运行系统：工程运行界面，从采集设备中获得通讯数据，并依据工程浏览器的动画设计显示动态画面，实现人与控制设备的交互操作。
组态王软件是一种通用的工业监控软件, 它适用于从单一设备的生 产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。支持与国内外常见的PLC、智能模块、智能仪表、变频器、数据采集板卡进行数据通讯组态王软件结构由工程管理器、工程浏览器及运行系统三部分构成。 工程管理器：工程管理器用于新工程的创建和已有工程的管理，对已有工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。 工程浏览器：工程浏览器是一个工程开发设计工具，用于创建监控画面、监控的设备及相关变量、动画链接、命令语言以及设定运行系统配置等的系统组态工具。 运行系统：工程运行界面，从采集设备中获得通讯数据，并依据工程浏览器的动画设计显示动态画面，实现人与控制设备的交互操作。
组态王KINGVIEW 6X 工程组态-常见问题解答 北京亚控科技发展有限公司 ２００９年０8月
目录 1. 我要开发了一个组态王工程，请问开发前有什么注意事项？ (1) 2. 如何将一个已经存在的工程加载到组态王软件中使用？ (1) 3. 请问组态王开发的工程如何进行备份？ (1) 4. 我要将我开发的工程移植到现场计算机上运行，如何操作？ (1) 5. 我从光盘上找到一个亚控提供的演示工程，为什么工程无法打开？ (1) 6. 我拿到一个工程，希望将其中的部分画面和命令语言等应用到我的工程，请问如何操作？ (1) 7. 用户要求提供变量列表，我如何能将我在组态王软件中的变量列表整理出来？ (2) 8. 如何取消掉组态王点击按钮时的声音提示功能？ (2) 9. 如何配置来禁止非授权用户退出组态王的运行环境？ (2) 10. 如何实现组态王运行时自动打开指定的画面？ (2) 11. 在组态王运行环境中能否实现动态设置Alt/Win/ESC键的禁止与启用？ (2) 12. 在组态王运行环境中如何获取鼠标的坐标值？ (3) 13. 在注册表中启动组态王运行系统的方法？ (3) 14. 一台计算机连接两台显示器，分别显示组态王不同的画面，应如何实现？ (3) 15. 组态王的opc是否具有冗余的功能？ (4) 16. 在组态王中能否执行一段批处理程序？ (4) 17. 在组态王开发环境中系统配置-->运行系统设置对话框中的所有复选框中的对勾全部都去掉了，但运行环境中还是无法实现全屏显示？ (4) 18. 禁止普通用户退出组态王运行环境，只有权限高的用户才能够退出组态王运行环境，应如何实现？ (4) 19. 在命令语言中输入工程的整个路径，当工程拷贝到其他路径时或另外一台计算机时，工程路径要重新输入，有无简便的方法解决这一问题？ (4) 20. 组态王工程能否生成可直接运行的文件？ (5) 21. 在组态王中如何实现将工程运行的当前时刻记录下来？ (5) 22. 在组态王中如何实现延时功能? (5)

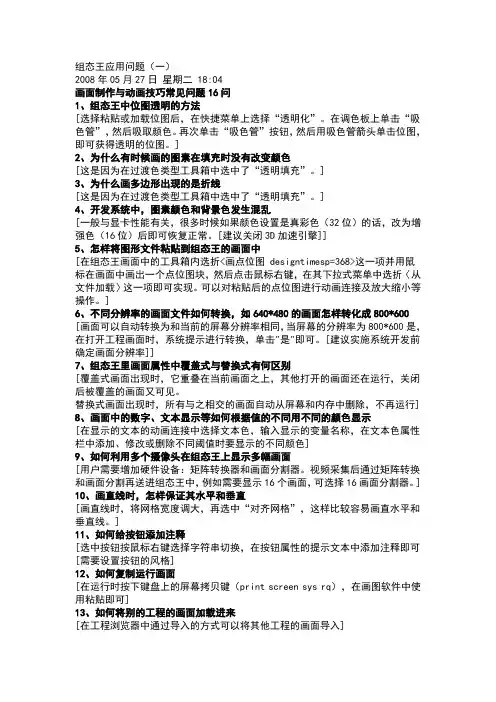

组态王应用问题（一） 2008年05月27日星期二 18:04 画面制作与动画技巧常见问题16问 1、组态王6.0中位图透明的方法？ [选择粘贴或加载位图后，在快捷菜单上选择“透明化”。在调色板上单击“吸色管”，然后吸取颜色。再次单击“吸色管”按钮，然后用吸色管箭头单击位图，即可获得透明的位图。] 2、为什么有时候画的图素在填充时没有改变颜色？ [这是因为在过渡色类型工具箱中选中了“透明填充”。] 3、为什么画多边形出现的是折线？ [这是因为在过渡色类型工具箱中选中了“透明填充”。] 4、开发系统中，图素颜色和背景色发生混乱？ [一般与显卡性能有关，很多时候如果颜色设置是真彩色（32位）的话，改为增强色（16位）后即可恢复正常。[建议关闭3D加速引擎]] 5、怎样将图形文件粘贴到组态王的画面中？ [在组态王画面中的工具箱内选折<画点位图 designtimesp=368>这一项并用鼠标在画面中画出一个点位图块，然后点击鼠标右键，在其下拉式菜单中选折〈从文件加载〉这一项即可实现。可以对粘贴后的点位图进行动画连接及放大缩小等操作。] 6、不同分辨率的画面文件如何转换，如640*480的画面怎样转化成800*600？[画面可以自动转换为和当前的屏幕分辨率相同，当屏幕的分辨率为800*600是，在打开工程画面时，系统提示进行转换，单击"是"即可。[建议实施系统开发前确定画面分辨率]] 7、组态王里画面属性中覆盖式与替换式有何区别？ [覆盖式画面出现时，它重叠在当前画面之上，其他打开的画面还在运行，关闭后被覆盖的画面又可见。 替换式画面出现时，所有与之相交的画面自动从屏幕和内存中删除，不再运行] 8、画面中的数字、文本显示等如何根据值的不同用不同的颜色显示？ [在显示的文本的动画连接中选择文本色，输入显示的变量名称，在文本色属性栏中添加、修改或删除不同阈值时要显示的不同颜色] 9、如何利用多个摄像头在组态王上显示多幅画面？ [用户需要增加硬件设备：矩阵转换器和画面分割器。视频采集后通过矩阵转换和画面分割再送进组态王中，例如需要显示16个画面，可选择16画面分割器。] 10、画直线时，怎样保证其水平和垂直？ [画直线时，将网格宽度调大，再选中“对齐网格”，这样比较容易画直水平和垂直线。] 11、如何给按钮添加注释？ [选中按钮按鼠标右键选择字符串切换，在按钮属性的提示文本中添加注释即可[需要设置按钮的风格] 12、如何复制运行画面？ [在运行时按下键盘上的屏幕拷贝键（print screen sys rq），在画图软件中使用粘贴即可] 13、如何将别的工程的画面加载进来？ [在工程浏览器中通过导入的方式可以将其他工程的画面导入]
70个组态王经典问题解答 时间：2010年4月3日作者：中国自动化招聘网 1、变量设定中最大（小）值及最大（小）原始值的意义？ 最大（小）值是变量在现实中表达的工程值(如：温度、压力等)的大小，而最大（小）原始值是采集设备中[寄存器]数字量的最大（小）值（如板卡中的819-4095等）。一般对于板卡设备此值为物理量经AD转换之后的值，如12BitAD 此值范围0~4096、16BitAD为0~65535，对于PLC、智能仪表、变频器，其本身已将物理值转换为工程值所以此时最大（小）值与最大（小）原始值在设置时是一致的. 2：组态完成后发现工程特别大，怎样把工程文件变小？ 可以删除*.AL2（报警信息文件），*.REC（历史记录文件），*.111文件（*.pic文件的备份文件）的文件。 3：在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思？ 保存参数：在系统运行时，修改变量的域的值（可读可写型），系统自动保存这些参数值，系统退出后，其参数值不会发生变化。当系统再启动时，变量的域的参数值为上次系统运行时最后一次的设置值。无需用户再去重新定义。 保存数值：系统运行时，当变量的值发生变化后，系统自动保存该值。当系统退出后再次运行时，变量的初始值为上次系统运行过程中变量值最后一次变化的值。 4：如何不进入系统桌面环境而直接运行组态王工程如何实现（Win98系统）？ 编辑Win98系统下的System.ini文件，将shell=explorer.exe改为： path=c:\ProgramFiles\Kingview shell=Touchvew.exe 即可 5：组态王里画面属性中覆盖式与替换式有何区别？ 覆盖式画面出现时，它重叠在当前画面之上，其他打开的画面还在运行，关闭后被覆盖的画面又可见。替换式画面出现时，所有与之相交的画面自动从屏幕和内存中删除，不再运行。 6：如何利用多个摄像头在组态王上显示多幅画面？ 用户需要增加硬件设备：矩阵转换器和画面分割器。视频采集后通过矩阵转换和画面分割再送进组态王中，例如需要显示16个画面，可选择16画面分割器。 7：如何将gif动画用在组态王画面中？ 在组态王画面中的工具箱内选折<画点位图designtimesp=451>这一项并用鼠标在画面中画出一个点位图块，然后点击鼠标右键，在其下拉式菜单中选折〈从文件加载〉，选择所需的gif动画文件。 8：如何用组态王在启动一个应用程序时打开任意路径下的一个文件？ 一在组态王中定义一个内存字符串型变量，在StartApp函数调运之前，赋给该变量值，为：应用程序路径+一个或两个空格+文件路径、文件名、文件扩展名。接下来用StartApp函数，其参数为该变量名称。如用WordPad 启动时打开一个.alg文件：定义“文件”问内存字符串型变量，命令语言为：文件 ="C:\Progra~1\Access~1\word.exe "+"C:\Progra~1\Kingview\Example\Kingdem~3\"+文件名; startapp(文件）;/*文件名可以任意给定，如用列表框选择的结果等。[文件名为8.3格式] 9：事件命令语言和程序命令语言内容的长度是否能够加长？ 组态王命令语言的长度为20k，无法加长，但可以将一个命令语言分为几个事件命令语言。
组态王实例教程入门 组态王kingview6.55是亚控科技根据当前的自动化技术的发展趋势，面向低端自动化市场及应用，以实现企业一体化为目标开发的一套产品。该产品以搭建战略性工业应用服务平台为目标，集成了对亚控科技自主研发的工业实时数据库(KingHistorian)的支持，可以为企业提供一个对整个生产流程进行数据汇总、分析及管理的有效平台，使企业能够及时有效地获取信息，及时地做出反应，以获得最优化的结果。 组态王保持了其早期版本功能强大、运行稳定且使用方便的特点，并根据国内众多用户的反馈及意见，对一些功能进行了完善和扩充。组态王kingview6.55提供了丰富的、简捷易用的配置界面，提供了大量的图形元素和图库精灵，同时也为用户创建图库精灵提供了简单易用的接口;该款产品的历史曲线、报表及web发布功能进行了大幅提升与改进，软件的功能性和可用性有了很大的提高。 组态王在保留了原报表所有功能的基础上新增了报表向导功能，能够以组态王的历史库或KingHistorian为数据源，快速建立所需的班报表、日报表、周报表、月报表、季报表和年报表。此外，还可以实现值的行列统计功能。 组态王在web发布方面取得新的突破，全新版的Web发布可以实
现画面发布，数据发布和OCX控件发布，同时保留了组态王Web的所有功能:IE浏览客户端可以获得与组态王运行系统相同的监控画面，IE客户端与Web服务器保持高效的数据同步，通过网络您可以在任何地方获得与Web服务器上相同的画面和数据显示、报表显示、报警显示等，同时可以方便快捷的向工业现场发布控制命令，实现实时控制的功能。 组态王集成了对KingHistorian的支持，且支持数据同时存储到组态王历史库和工业库，极大地提高了组态王的数据存储能力，能够更好地满足大点数用户对存储容量和存储速度的要求。KingHistorian是亚控新近推出的独立开发的工业数据库。具有单个服务器支持高达100万点、256个并发客户同时存储和检索数据、每秒检索单个变量超过20,000 条记录的强大功能。能够更好地满足高端客户对存储速度和存储容量的要求，完全满足了客户实时查看和检索历史运行数据的要求。
组态王采集数据速度非常慢的解决 组态王采集数据速度非常慢的解决 组态王采集数据速度非常慢的原因有很多，但解决的办法： 1，用尽可能高的通讯速率通讯。 2，设置运行系统的基准频率不能太低，一般为100-500ms，太低会欲速则不达，采集速度反而会较慢。 3，删除不用的变量，组态王运行时会扫描每个变量，并按每个变量的采集频率采集数据，不用的变量会使运行速度降低。 4，变量的采集频率不能太低，有这样的例子：一个工程200多点，采集频率都设为10ms，结果数据采集速度反而大幅降低，所有数据要5--10更新一次。不需要很快更新的变量如一些开关量，采集频率可设为500-1000ms。 5，特别要注意的是：只写变量的采集频率一定要设为0，否则会造成数据更新需要10多秒的情况。 6.少用连续运行的动画,及过渡色,点位图等. 组态王更改Windows登陆方式的问题解答 组态王更改Windows登陆方式的问题解答 问题描述： 安装了组态王（笔者安装的是组态王V6.51）之后，就只能采用传统的经典登陆方式，无法采用欢迎屏幕登录方式了——因为已经无法更改用户登录或注销的方式！在控制面板里点击“更改用户登录或注销的方式”就给我弹出一个对话框，发现登录界面突然改不了：“一个最近安装的程序已停用欢迎屏幕和快速切换。你必须卸载该程序以恢复这些功能。下列文件名可以帮你识别该程序所做的修改：Ginastub.dll”。并且在选择登陆模式的两个选项变成灰色的，无法选择。 原因分析： 这是因为组态王在安装时复制了一个ginastub.dll动态链接库文件到系统盘的“Windows\system32”目录，然后又在注册表的“[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Win logon]”项创建了1个“GinaDll”字符串值，键值为“Ginastub.dll”。 解决过程及方法： 想法：只要删除ginastub.dll动态链接库文件或采用正确的ginastub.dll动态链接库文件，或者不调用这个ginastub.dll动态链接库文件就可以了。下面是解决过程：

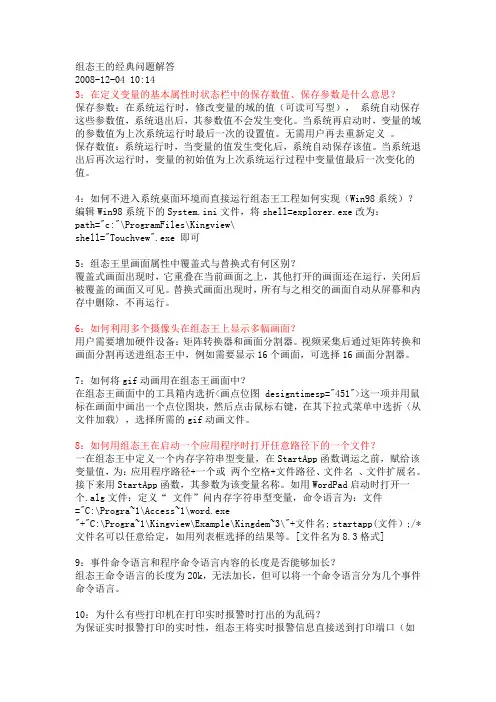

组态王的n个经典问题解答之一 1、变量设定中最大（小）值及最大（小）原始值的意义？ 最大（小）值是变量在现实中表达的工程值(如：温度、压力等)的大小，而最大（小）原始值是采集设备中[寄存器]数字量的最大（小）值（如板卡中的819-4095等）。一般对于板卡设备此值为物理量经AD转换之后的值，如12BitAD此值范围0~4096、16BitAD为0~65535，对于PLC、智能仪表、变频器，其本身已将物理值转换为工程值所以此时最大（小）值与最大（小）原始值在设置时是一致的. 2：组态完成后发现工程特别大，怎样把工程文件变小？ 可以删除*.AL2（报警信息文件），*.REC（历史记录文件），*.111文件（*.pic文件的备份文件）的文件。 3：在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思？ 保存参数：在系统运行时，修改变量的域的值（可读可写型），系统自动保存这些参数值，系统退出后，其参数值不会发生变化。当系统再启动时，变量的域的参数值为上次系统运行时最后一次的设置值。无需用户再去重新定义。 保存数值：系统运行时，当变量的值发生变化后，系统自动保存该值。当系统退出后再次运行时，变量的初始值为上次系统运行过程中变量值最后一次变化的值。 4：如何不进入系统桌面环境而直接运行组态王工程如何实现（Win98系统）？ 编辑Win98系统下的System.ini文件，将shell=explorer.exe改为： path=c:\ProgramFiles\Kingview\ shell=Touchvew.exe 即可 5：组态王里画面属性中覆盖式与替换式有何区别？ 覆盖式画面出现时，它重叠在当前画面之上，其他打开的画面还在运行，关闭后被覆盖的画面又可见。替换式画面出现时，所有与之相交的画面自动从屏幕和内存中删除，不再运行。 6：如何利用多个摄像头在组态王上显示多幅画面？ 用户需要增加硬件设备：矩阵转换器和画面分割器。视频采集后通过矩阵转换和画面分割再送进组态王中，例如需要显示16个画面，可选择16画面分割器。 7：如何将gif动画用在组态王画面中？ 在组态王画面中的工具箱内选折<画点位图 designtimesp=451>这一项并用鼠标在画面中画出一个点位图块，然后点击鼠标右键，在其下拉式菜单中选折〈从文件加载〉，选择所需的gif动画文件。 8：如何用组态王在启动一个应用程序时打开任意路径下的一个文件？ 一在组态王中定义一个内存字符串型变量，在StartApp函数调运之前，赋给该变量值，为：应用程序路径+一个或两个空格+文件路径、文件名、文件扩展名。接下来用StartApp 函数，其参数为该变量名称。如用WordPad启动时打开一个.alg文件：定义“文件”问内存
组态王使用常见问题 1、变量设定中最大（小）值及最大（小）原始值的意义？ [最大（小）值是变量在现实中表达的工程值(如：温度、压力等)的大小，而最大（小）原始值是采集设备中[寄存器]数字量的最大（小）值（如板卡中的819-4095等）。一般对于板卡设备此值为物理量经AD转换之后的值，如12BitAD 此值范围0~4096、16BitAD为0~65535，对于PLC、智能仪表、变频器，其本身已将物理值转换为工程值所以此时最大（小）值与最大（小）原始值在设置时是一致的. 2、为什么变量无法删除，如何删除变量？ [在组态王中，只有未使用的变量才能被删除，因此在删除变量之前，必须去掉在画面或命令语言、控件引用处，等处与之有关的连接，如果还是无法删除，在工程浏览器中执行工具-更新变量计数命令，重新统计变量，在变量使用报告中可以查询变量是否还在某些地方使用，将其连接断开后，利用工具-删除未用变量将变量删除。 3、工程运行时，显示通讯协议组件失败？ [设备驱动安装错误：1、安装新的驱动2、在开发状态下从新连接设备，如果还是有错误，请联系驱动部索要新的驱动程序] 4、光盘上的典型案例无法打开？ [将工程拷贝到硬盘上将属性改为存档即可 5、如何在打开机器时自动进入组态王？ [将touchview快捷方式拷贝到系统开始\程序\启动中 6、怎样把工程文件变小？
[可以删除*.AL2（报警信息文件），*.REC（历史记录文件），*.111文件（*.pic 文件的备份文件）的文件。 7、如何在线增删用户及用户密码和权限？ [使用editusers()函数（用户权限需大于900）] 8、在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思？ [保存参数：在系统运行时，修改变量的域的值（可读可写型），系统自动保存这些参数值，系统退出后，其参数值不会发生变化。当系统再启动时，变量的域的参数值为上次系统运行时最后一次的设置值。无需用户再去重新定义。 保存数值：系统运行时，当变量的值发生变化后，系统自动保存该值。当系统退出后再次运行时，变量的初始值为上次系统运行过程中变量值最后一次变化的值。 9、开发狗与运行狗的区别？ [开发狗是用于工程开发使用的，为了方便调试支持6小时的连续运行，运行狗是用于工程实际运行，不能进行开发. 21:如何不进入系统桌面环境而直接运行组态王工程如何实现（Win2000系统）？ 运行RegEdit文件：找到我的\HKEY_Local_MACHINE\software\Microsoft\Windows NT\currentVersion\winlogon 将Userinit=c:\winnt\system32\userinit.exe改为：Userinit= c:\program files\kingview\touchvew.exe
