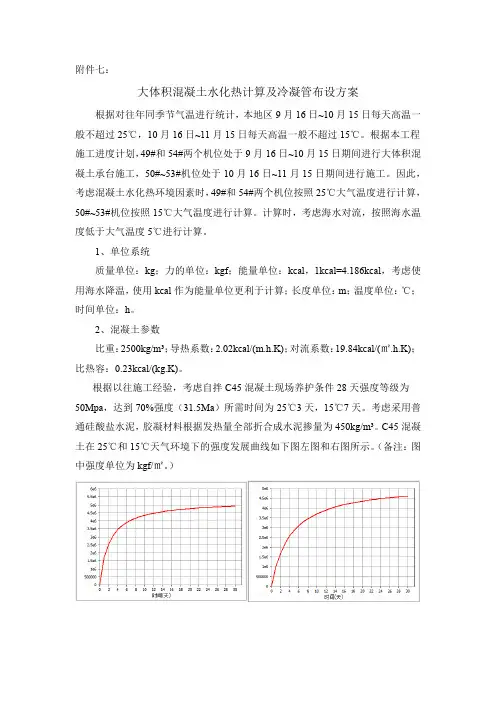

附件七：
大体积混凝土水化热计算及冷凝管布设方案根据对往年同季节气温进行统计，本地区9月16日~10月15日每天高温一般不超过25℃，10月16日~11月15日每天高温一般不超过15℃。根据本工程施工进度计划，49#和54#两个机位处于9月16日~10月15日期间进行大体积混凝土承台施工，50#~53#机位处于10月16日~11月15日期间进行施工。因此，考虑混凝土水化热环境因素时，49#和54#两个机位按照25℃大气温度进行计算，50#~53#机位按照15℃大气温度进行计算。计算时，考虑海水对流，按照海水温度低于大气温度5℃进行计算。
1、单位系统
质量单位：kg；力的单位：kgf；能量单位：kcal，1kcal=4.186kcal，考虑使用海水降温，使用kcal作为能量单位更利于计算；长度单位：m；温度单位：℃；时间单位：h。
2、混凝土参数
比重：2500kg/m3；导热系数：2.02kcal/(m.h.K)；对流系数：19.84kcal/(㎡.h.K)；比热容：0.23kcal/(kg.K)。
根据以往施工经验，考虑自拌C45混凝土现场养护条件28天强度等级为
50Mpa，达到70%强度（31.5Ma）所需时间为25℃3天，15℃7天。考虑采用普通硅酸盐水泥，胶凝材料根据发热量全部折合成水泥掺量为450kg/m3。C45混凝土在25℃和15℃天气环境下的强度发展曲线如下图左图和右图所示。（备注：图中强度单位为kgf/㎡。）
3、温度要求
（1）混凝土表里温差不得超过25℃，表层温度取混凝土面以内5cm位置，内部温度取混凝土内部最高温度；混凝土表层温度和环境温度差不得超过20℃。降温速度不宜超过2℃/d。
使用midas软件建立模型计算模型。为更加直观的观察混凝土部的温度应力，建模时采用只建立1/2模型，但进行整体对称计算的方式。为简化计算，直接将承台模型简化成圆柱结构。建立的模型如下图所示。
使用软件进行计算，混凝土在25℃、15℃环境下内外温度发展曲线如下图所示。
25℃
大体积混凝土施工 冷凝管降温方案 一、工程概况 超强风尚名城8#楼基础为C40钢筋混凝土筏板基础，灌注总方量分别为1050m3； 以上施工所用混凝土强度较高，水泥用量较大，会因水泥水化热过大、混凝土内外温差过大而引起的温度裂缝，属大体积混凝土。 在施工中除采取掺加高性能减水剂降低水胶比、掺加粉煤灰降低水泥用量等措施减少水化热外，还必须在混凝土内部布设冷凝管，确保大体积混凝土的施工质量。 二、水管冷却排布法施工 1、施作方法 采用内径φ32mm，壁厚2.5mm铸铁管作冷凝水管，端头攻丝，并以弯管接头和直管接头连接。连接时应牢固，并缠好冷胶带防漏水，将冷凝管与钢筋固定牢固以防止混凝土灌注、捣固时影响造成失效。在冷凝管的进出水口各设置一道阀门，以控制进水的方向和流量（见附图）。· 2、水管冷却的排列方式 水管冷却法的排列方式一般采用矩形，本项目采用其中矩形排列方式，见下图。冷凝管的水平间距为2m，见附图。 水管冷却的通水方式：冷凝管通水必须选派专人负责。混凝土灌注完毕表面初凝后即开始通冷却水，保证从进水口进入的水是冷水(常温水)，进出水口每8小时交换一次，使得大体积混凝土内部温度比较均一，降低
温度裂缝出现的可能性。 3.保温养护 ⑴目的和作用 保温养护是大体积混凝土施工又一重要环节，主要作用是：保证混凝土表面水份充足，避免出现塑性收缩裂缝；降低大体积混凝土浇筑块体的里外温差值以降低混凝土块体的自约束应力；降低大体积混凝土的降温速度，充分利用混凝土的抗拉强度，以提高混凝土块体承受外约束应力时的抗裂能力，达到防止或控制温度裂缝的目的。 ⑵保温养护所用保温材料和方法 塑料薄膜、草袋、棉絮、黏土等具有隔热保温的材料均可用作保温材料，但在实际施工环境中，根据工程需要，采用既经济又隔热保湿效果好的材料。本工程选用薄膜，在混凝土浇筑后即刻覆盖保温保湿，在混凝土初凝后，定时在薄膜上喷水，确保混凝土表面水份充足。 保证拆模前养护时间，通过模板对混凝土实现保温养护。冷凝水管继续通水4天以上，直至冷凝管出水口的水降至常温后方可停止通水。 四川省射洪虹桥建筑有限责任公司 超强风尚名城8#楼项目部 2014年11月30日
混凝土热工计算： 依据《建筑施工手册》（第四版）、《大体积混凝土施工规范》（GB_50496-2009）进行取值计算。 砼强度为：C40 砼抗渗等级为：P6 砼供应商提供砼配合比为： 水：水泥：粉煤灰：外加剂：矿粉：卵石：中砂 155: 205 : 110 : 10.63 : 110 : 1141 : 727 一、温度控制计算 1、最大绝热温升计算 T MAX= W·Q/c·ρ=(m c+K1FA+K2SL+UEA)Q/Cρ 式中： T MAX——混凝土的最大绝热温升； W——每m3混凝土的凝胶材料用量； m c——每m3混凝土的水泥用量，取205Kg/m3； FA——每m3混凝土的粉煤灰用量，取110Kg/m3； SL——每m3混凝土的矿粉用量，取110Kg/m3； UEA——每m3混凝土的膨胀剂用量，取10.63Kg/m3； K1——粉煤灰折减系数，取0.3； K2——矿粉折减系数，取0.5； Q——每千克水泥28d 水化热，取375KJ/Kg； C——混凝土比热，取0.97[KJ/（Kg·K）]； ρ——混凝土密度，取2400（Kg/m3）；
T MAX=（205+0.3×110+0.5×110+10.63）×375/0.97×2400 T MAX=303.63×375/0.97×2400=48.91（℃） 2、各期龄时绝热温升计算 Th（t）=W·Q/c·ρ（1-e-mt）= T MAX（1-e-mt）； Th——混凝土的t期龄时绝热温升（℃）； е——为常数，取2.718； t——混凝土的龄期（d）； m——系数、随浇筑温度改变。根据商砼厂家提供浇注温度 为20℃，m值取0.362 Th（t）=48.91（1-e-mt） 计算结果如下表： 3、砼内部中心温度计算 T1（t）=T j+Thξ（t） 式中： T1（t）——t 龄期混凝土中心计算温度，是该计算期龄混凝土 温度最高值； T j——混凝土浇筑温度，根据商砼厂家提供浇注温度为20℃； ξ（t）——t 龄期降温系数，取值如下表
10.3 球磨机混凝土水化热温度计算 1、最大绝热温升 （1）Th=(mc+K·F)Q/c·ρ (2) Th=mc·Q/c·ρ(1-eˉ-mt) 式中 Th----混凝土最大绝热温升（℃） mc---混凝土中水泥用量(kg/m3) F----混凝土活性掺合料用量(kg/m3) K----掺合料折减系数.取0.25～0.30 Q----水泥28d水化热(kJ/kg)见下表 ρ—混凝土密度,取2400(kg/m3) e----为常数,取2.718 t-----混凝土的龄期(d) m----系数,随浇筑温度改变,见下表 T1（t）=Tj+ Th·ε(t) 式中 T1（t）----t龄期混凝土中心温度（℃） Tj--------混凝土浇筑温度（℃） ε(t)----t龄期降温系数,见下表
3、球磨机基础底板第一步混凝土浇筑厚度为1.6m，温度计算如下。 已知混凝土内部达到最高温度一般发生在浇筑后3-5天。所以取三天降温系数0.49计算Tmax。 混凝土的最终绝热温升计算： Tn=mc*Q/(c*p) (1) 不同龄期混凝土的绝热温升可按下式计算： Tt=Tn(1-e-mt) (2) 式中：Tt：t龄期时混凝土的绝热温升（℃）； Tn：混凝土最终绝热温升（℃）； M:随水泥品种及浇筑温度而异，取m＝0.362； T：龄期； mf：掺和料用量； Q：单位水泥水化热，Q=375kj/kg； mc：单位水泥用量；（430kg/m3） c：混凝土的比热，c=0.97kj/(kg*k); p:混凝土的密度，p=2400kg/m3;得混凝土最终绝热温升： 代入（1）得；Tn=mc*Q/(c*p)=430*375/（0.9*2400）=69.3℃ 代入（2）得: T3=69.3*0.662=45.88℃； T4=69.3*0.765=53.01℃； T5=69.3*0.836=57.93℃； T7=69.3*0.92=63.76℃； 4、球磨机底板混凝土内部最高温度计算： Tmax=Tj+Tt*δ=20+63.76*0.44=48.05℃ Tmax:混凝土内部最高温度（℃）； Tj：混凝土浇筑温度，根据天气条件下底板混凝土施工实测平均结果，假定为20℃； Tt：t龄期时的绝热温升；
大体积砼温度裂缝的控制措施 大体积砼温度裂缝的控制措施 摘要：本文重点阐述了大体积砼温度裂缝产生的原因及从砼原材料、外加剂和掺合料、施工配合比、施工工艺及设计、养护等方面来综合控制砼产生温度裂缝的系列有效措施。 关键词：大体积砼、裂缝原因、控制措施 中图分类号：P184.5+3 文献标识码：A 文章编号： 一、大体积砼的提出和概念 目前，全国各地高层、超高层建筑、大型设备基础、高耸结构物等大量出现。在这些结构中，大体积砼被得到了广泛的应用。 那么，究竟什么是大体积砼呢？到目前为止还没有一个统一的定义。不同国家的定义有所不同。美国砼学会有过规定:“任何就地浇筑的大体积砼,其尺寸之大,必须要求采取措施解决水化热及随之引起的体积变形问题,以最大的限度减少开裂”。日本建筑学会(JASSS)标准的定义是:“结构断面最小尺寸在80cm 以上,同时水化热引起的砼内最高温度与外界气温之差预计超过25℃的砼称之为大体积砼” [1]。我国的定义是：大体积砼一般是指最小断面尺寸大于或等于1m 的结构物，其尺寸已经大到必须采用相应的技术措施，需要妥善处理砼的内外温差，才能合理解决由温度应力引起其裂缝开展的砼结构。 与普通砼相比，大体积砼具有结构厚、体积大、钢筋密、工程条件复杂和施工技术要求高等特点，除了满足强度、刚度、整体性和耐久性等要求以外，主要应解决好控制温度变形的发生和因此引起的裂缝开展。 二、大体积砼裂缝产生的原因和机理 建筑工程中的大体积砼结构中，由于结构截面大，水泥用量多，水泥水化所所释放的水化热会产生较大的温度变化和收缩作用，由此形成的温度收缩应力是导致钢筋砼产生裂缝的主要原因。这种裂缝有表面裂缝和贯通裂缝两种。表面裂缝是由于砼表面和内部的散热条件不同，温度外低内高，形成了温度剃度，是砼内部产生压应力，表面
冷却管在大体积砼中的应用- 工程事故分析 冷却管在大体积砼中的应用 摘要：本文以空中华西村工程4m厚筏板大体积砼施工为背景，对冷却管在大体积砼施工中应用进行论述。 关键词：空中华西村；大体积砼；冷却管 1、工程概况 “空中华西村”工程位于有“天下第一村”之称的江阴市华西村中心广场西南，北望华西塔群，西邻村中小河，用地基本呈矩形，地势平坦。“空中华西村”项目是集酒店式公寓及附属公共配套设施于一体的超高层综合体。建筑总高328.0米，规划用地面积28406.24m2，总建筑面积达212987.42m2。其中地上总建筑面积192376.8m2，地下建筑面积20610.62m2。本工程由3个60层高253.8m）的外围筒体和1个72层（高328m）的外围筒体构成，中央筒体顶部设有一个直径50m的球体。3个外围筒体主要功能为公寓式酒店，每12层连接层作为设备层及会所，中央筒用于垂直交通，可直接通往顶部球体。球体直径50m共4层，包括华西文化展厅、旋转餐厅、普通餐厅及顶部观光层。本工程建成后将成为华西村的标志性建筑，同时也是中国农村的标志建筑。 本工程主体部位基础采用桩筏复合基础，筏板基础厚4m，面积约6535m2，混凝土方量约为26100m3。筏板基础施工时，不留施工缝，一次连续分层浇注。 2、冷却管设计
本工程筏板结构断面尺寸达4m，砼浇注后由于水泥水化热的影响，砼内部温度急剧上升，若内部温度与表面温差过大，将对砼产生较大的拉应力，极易引起砼开裂。施工中采取优化配合比、埋设冷却管、降低入模温度、表面采用聚苯乙烯泡沫板养护等措施控制有害裂缝的产生。 施工中为了持续补偿或削减混凝土的收缩，有效达到抗裂防渗的目的，每方混凝土中掺加33kgSY-G膨胀剂。SY-G膨胀剂在温度大于80℃情况下会失效，为了进一步降低中心温度峰值，避免膨胀剂失效，在筏板基础中设置上下两层冷却水管。另外超厚大体积混凝土内部基本处于绝热状态，降温速率明显降低，CCTV实测结果显示降温速率约为0.2℃/d。本工程筏板基础施工时，江阴地区夜间温度低于20℃，在中心温度降不下去的情况下，为了避免与大气温差过大造成裂缝，表面需要一直进行保温养护。设置上下两层冷却管，可以通过控制通水量，主动控制混凝土内部的降温速率，缩短保温养护的时间，避免影响后续施工。 冷却管采用DN65薄壁焊接钢管，冷却管进出水口均设在板面上方，在筏板基础底板中设置上下两层冷却水管。冷却水管离筏板边间距为2100，管间水平间距也为2100，竖向间距1300。冷却水管位置设在筏板基础的中部钢筋上，即筏板基础的第五层和第六层钢筋网片上（钢筋网片），用型钢支撑固定，不得直接摆放在钢筋网片上。 3、冷却管施工 为了保证底板砼质量，要求在冷却管进出水口处焊接100×100×4
大体积混凝土水化热计算和混凝土抗裂验算 工程名称：泰康人寿工程 施工单位：中建一局集团建设发展有限公司 砼供应单位：北京铁建永泰新型建材有限公司 混凝土水化热计算 1 热工计算 1.1混凝土入模温度控制计算 （1）混凝土拌合温度宜按下列公式计算： T0=［0.92（m ce T ce＋m s T s＋m sa T sa＋m g T g）＋4.2T w（m w－ωsa m sa－ωg m g）＋C w（ωsa m sa T sa＋ωg m g T g）－C i（ωsa m sa＋ωg m g）］ ÷［4.2m w＋0.92（m ce＋m sa＋m s＋m g）］…………（1.1）式中T0 —混凝土拌合物温度(℃)； m w---水用量(Kg)； m ce---水泥用量(Kg)； m s---掺合料用量(Kg)； m sa---砂子用量(Kg)； m g---石子用量(Kg)； T w---水的温度(℃)； T ce---水泥的温度(℃)； T s---掺合料的温度(℃)； T sa---砂子的温度(℃)； T g---石子的温度(℃)； ωsa---砂子的含水率(%)； ωg---石子的含水率(%)； C w---水的比热容(Kj/Kg.K)； C i---冰的溶解热(Kj/Kg)； 当骨料温度大于0℃时, C w=4.2, C i =0； 当骨料温度小于或等于0℃时，C w=2.1, C i=335。
（2）C40P6混凝土配比如下: 根据我搅拌站的设备及生产、材料情况，取T w =16℃，T ce=40℃，T s=35℃，ωsa=5.0%，ωg=0%， T sa=10℃，T g=10℃，C1=4.2，C i =0 则T0=［0.92（280×40＋175×35＋723×10＋1041×10）＋4.2×16（165－ 5.0%×723－0%×1041）＋4.2（5.0%×723×10＋0%×1041×0）－0 （ωsa m sa＋ωg m g）］÷［4.2×165＋0.92（280＋175＋723＋1041）］=[0.92*(11200+6125+7230+10410)+67.2*(165-36.2-0)+4.2*(361.5+0)-0]/[693+ 0.92*2219] =[0.92*34965+67.2*128.8+4.2*361.5]/2734 =[32167.8+8655.4+1518.3]/2730=42341.5/2734=15.5℃ （3）混凝土拌合物出机温度宜按下列公式计算： T1=T0－0.16（T0－T i） 式中T1—混凝土拌合物出机温度（℃）； T i—搅拌机棚内温度（℃）。 取T i =16℃，代入式1.2得 T1=15.5-0.16（15.5-16） =15.4℃ （4）混凝土拌合物经运输到浇筑时温度宜按下列公式计算： T2=T1－（αt1＋0.032n）（T1-T a）（1.3） 式中T2—混凝土拌合物运输到浇筑时的温度（℃）； t1—混凝土拌合物自运输到浇筑时的时间（h）； n—混凝土拌合物运转次数； T a—混凝土拌合物运输时环境温度（℃）； α—温度损失系数（h-1） 当用混凝土搅拌车输送时，α=0.25； 取t1=0.3h，n=1，α=0.25 ，T a =15℃，代入式1.3得： T2=15.4－（0.25×0.3＋0.032×1）×(15.4-15) =15.4-0.107*（-0.4）≈15.4℃
宁波铁路枢纽大体积混凝土温控技术 摘要 随着我国地铁交通事业的蓬勃发展，大体积混凝土的使用也随之增加。而大体积混凝土的裂缝问题也日益突出，已成了普遍性的问题。本文通过开展对宁波南站站大体积混凝土温度控制研究，选用中低热水泥，掺入矿粉和粉煤灰，降低水化热，设计冷却系统，严格控制保温养护措施，对施工过程实施温度监测，实现了大体积混凝土温度控制的信息化施工，达到了预期的混凝土防裂要求。 关键词：大体积混凝土；温度控制；裂缝；水化热． 1.引言 大体积混凝土施工地铁车站施工中最为常见的施工工艺，而通过温控措施，保证大体积混凝土结构的质量，控制温度应力导致的结构裂缝便是重中之重。大体积混凝土特点是：体积大、钢筋密、混凝土用量多，结构厚实、工程条件复杂，施工技术和质量要求高，水泥水化热易积聚而使结构产生温度变形、混凝土绝热温升高和收缩大。 本文通过对宁波铁路枢纽南站改工程底板大体积混凝土施工的温控研究，采取降温措施，监控混凝土内部温度，达到了预期的混凝土防裂要求。 2工程概况 宁波市轨道交通二号线铁路南站站车站全长245.45m（外包），里程为SDK6+404.184～SDK6+581.784。车站标准段基坑形状不规则，标准段净宽43.7m～46.1m，南端头井净宽约为60.2m，北端净宽约为58.4m。铁路南站站主体占地面积约为11863平方米。 结构底板厚度为2.5m，局部厚度3.85m，其中最大一块底板混凝土方量共为5000m3，该段底板南北距离为41m，东西距离为47m。 3大体积混凝土的温控方案设计 3.1优化配合比，降低水化热
铁路南站站底板厚2.5m，底板梁厚3.85m，混凝土为C40P10。底板施工时正值夏季，昼夜温差大，白天温度高达35℃左右，导致混凝土结构内外温差大，容易产生温度裂缝。为了减少温度裂缝产生对混凝土的质量的影响，项目部搅拌站根据图纸及规范要求进行多次配合比论证，降低水化热。同时降低混凝土的出机温度，混凝土入模温度以达到控制温度裂缝的目的。因此，项目部从原材料处入手，优化配合比，优选了如下材料： （1）水泥：水泥用量控制在285kg/m3左右；水泥进场时必须有质量证明书并及时进行取样复试试验报告，同时要求水泥入机温度不大于60℃。 （2）粉煤灰：粉煤灰作为胶凝材料的一部分起增强作用，发热的速率较低，等量取代水泥可使混凝土内部顶峰温度显著降低。达到顶峰温度的时间也向后推迟，水化热缓慢释放，减小了升温的幅度，从而降低了混凝土内外部的温差，防止大体积混凝土开裂。粉煤灰代替部分水泥，同时也可代替部分砂子而增加混凝土的和易性、流动性、粘聚性、保水性、稳定性和可泵性，增加灰浆，减少了泌水性，提高了密实度和抗渗性，也改善混凝土的后期强度。 （3）矿粉：本工程采取矿粉和粉煤灰双掺的方式以充分发挥二者之间的“优势互补效应”。粉煤灰和矿粉的微集料效应和二次水化效应，使后期强度均有大幅度的增长，解决大体积混凝土的水化热和收缩问题，提高其抗裂性。 （4）细骨料：采用河砂，级配良好，细度模数宜在2．6～2．8之间，含泥量在3％以下，砂率应控制在38％~42％之间。 （5）粗骨料：采用5-25mn连续级配、空隙率小的碎石，其含泥量不超过1．0％，选择强度高、含泥量低的粗骨料，一是为了增强骨料本身的强度，二是可以提高骨料在混凝土中的所占体积，能大幅度降低水泥用量，而且石块本身也吸收热量，从而降低混凝土的温升，使水化热进一步降低。
冷却管在大体积混凝土中的应用 谭明 （中铁十四局集团第四工程有限公司山东济南） 摘要：文章结合工程实践，对大体积混凝土温度裂缝产生的描述，通过对大体积混凝土内部温度计算，增设冷却管降温措施，总结出大体积混凝土冷却管的设计与施工的施工要点。 关键词：大体积混凝土温度裂缝冷却管施工要点 1、概述 混凝土是建筑结构中广泛使用的主要材料，在现代工程建设中占有重要的地位，随着桥梁技术的突飞猛进，大体积混凝土在桥梁结构中的应用越来越多。我国普通混凝土配合比设计规范规定：混凝土结构物中实体最小尺寸不小于1 m的部位所用的混凝土即为大体积混凝土；美国则规定为：任何现浇混凝土，只要有可能产生温度影响的混凝土均称为大体积混凝土。大体积混凝土在浇筑后2－5天升温速度较快，弹性模量较低，基本处于塑性及弹塑性状态，约束力很低。但是在降温阶段弹性模量迅速增加，约束拉应力也迅速增加，在某时刻超过混凝土抗拉强度，就会出现温度裂缝。随着内部混凝土降温。温度裂缝可能发展为贯穿裂缝，不仅影响到结构的强度还影响其耐久性，但是大体积混凝土的温度裂缝还没有得到完全的解决，本文通过对跨长湖申航道桥承台混凝土的内部温度的计算和分析，增设冷却水管方案验算，较好的控制了大体积混凝土的温度裂缝。 2、工程概况 长兴县陆汇西路工程跨长湖申航道桥，主桥为(36+60+36)变截面连续箱梁，引桥为两岸分别一联（3×30）等截面连续箱梁，桥梁全长315.8米，基础采用钻孔灌注桩和承台，下部结构为墩式和柱式结构，其中桥台承台尺寸为20.50m×4.25m×1.5m，主桥墩承台为19.00 m×6.30 m×2.50 m，引桥承台为19.00 m×4.5 m×2.2 m，混凝土标号为C30，根据我国现行规范规定，本工程的承台属于大体积混凝土范围。施工时间在6月中旬，平均气温20℃左右。
球磨机混凝土水化热温度计算 1、最大绝热温升 （1）Th=(mc+K·F)Q/c·ρ (2) Th=mc·Q/c·ρ(1-eˉ-mt) 式中 Th----混凝土最大绝热温升（℃） mc---混凝土中水泥用量(kg/m3) F----混凝土活性掺合料用量(kg/m3) K----掺合料折减系数.取～ Q----水泥28d水化热(kJ/kg)见下表 C---混凝土比热,取(kJ/kg·K) ρ—混凝土密度,取2400(kg/m3) e----为常数,取 t-----混凝土的龄期(d) m----系数,随浇筑温度改变,见下表 2、混凝土中心温度计算 T1（t）=Tj+ Th·ε(t) 式中 T1（t）----t龄期混凝土中心温度（℃） Tj--------混凝土浇筑温度（℃） ε(t)----t龄期降温系数,见下表
3、球磨机基础底板第一步混凝土浇筑厚度为，温度计算如下。 已知混凝土内部达到最高温度一般发生在浇筑后3-5天。所以取三天降温系数计算Tmax。 混凝土的最终绝热温升计算： Tn=mc*Q/(c*p) (1) 不同龄期混凝土的绝热温升可按下式计算： Tt=Tn(1-e-mt) (2) 式中：Tt：t龄期时混凝土的绝热温升（℃）； Tn：混凝土最终绝热温升（℃）； M:随水泥品种及浇筑温度而异，取m＝； T：龄期； mf：掺和料用量； Q：单位水泥水化热，Q=375kj/kg； mc：单位水泥用量；（430kg/m3） c：混凝土的比热，c=(kg*k); p:混凝土的密度，p=2400kg/m3;得混凝土最终绝热温升： 代入（1）得；Tn=mc*Q/(c*p)=430*375/（*2400）=℃ 代入（2）得: T3=*=℃； T4=*=℃； T5=*=℃； T7=*=℃； 4、球磨机底板混凝土内部最高温度计算： Tmax=Tj+Tt*δ=20+*=℃ Tmax:混凝土内部最高温度（℃）； Tj：混凝土浇筑温度，根据天气条件下底板混凝土施工实测平均结果，假定为20℃； Tt：t龄期时的绝热温升；
九、基础混凝土浇筑专项施工方案 江苏广兴建设集团有限公司 基础混凝土浇筑专项施工方案 工程名称：镇江新区平昌新城配套公建工程 编制： 审核： 批准：
江苏广兴建设集团有限公司 镇江新区平昌新城配套公建工程项目部 2012年3月14日 基础混凝土浇筑专项施工方案 第一节、工程概况 一、工程概况 【本方案针对重要施工技术措施节点的分部分项工程的特点及要求进行编写】镇江新区平昌新城配套公建工程；工程建设地点：镇江新区平昌新城平昌路；属于框剪结构；地上12层；地下1层；建筑高度：44.65m；标准层层高：3.6m ；总建筑面积：25000平方米；总工期：450天。 本工程由镇江瑞城房地产开发有限公司投资建设，常州市规划设计院设计，镇江市勘察设计院地质勘察，镇江兴华工程建设监理有限责任公司监理，江苏广兴集团有限公司组织施工；由胡金祥担任项目经理，周道良担任技术负责人。 本工程地下室基础为带人防核6防6、二级防水等级要求的人防地下室，地下室主体结构混凝土强度等级：基础底板为C35，地下室顶板、梁为C30，地下室墙、柱均为C40，地下车道底板混凝土为C35，侧壁为C40。地下室底板、外墙、地下车道底板及侧板、单层车库顶板、覆土顶板及水池围护结构均需采用P6抗渗混凝土，地下室底板、外墙、顶板采用补偿收缩混凝土，后浇带采用膨胀混凝土，地下室混凝土在混凝土中掺入抗裂纤维。本工程地下室底板厚度600mm/800mm （主楼位置），地下室板墙厚度分别为200mm/250mm/300mm/450mm（详见地下
结施13墙定位及配筋图），板墙浇筑高度3.8m/4.4m（详见顶板施工图）。 【本工程地下室基础混凝土标号众多，抗渗、膨胀、纤维等外加剂的参数以及使用位置，不同型号混凝土浇筑节点处的处理要严格参照图纸结构总说明中4.1.3要求进行施工】 二、施工要求 1、确保混凝土施工在浇筑时期内安全、质量、进度都达到优质工程标准。 2、本工程混凝土浇筑施工质量技术措施控制重点：（1）、大体积混凝土水化热的处理；（2）、地下室后浇带防水措施。 第二节、编制依据 《混凝土结构工程施工质量验收规范》GB50204-2002 《混凝土外加剂应用技术规范》GB50119-2003 《地下工程防水做法》苏J02-2003 及江苏广兴集团有限公司以往类似工程的施工方案和本工程相关施工设计图纸等。 第三节、施工计划 材料与设备计划 本工程基础混凝土按后浇带划分三个区域：（1）以3#楼为主，2-F轴以北后浇带划分；（2）以2#楼为主，2-A轴以北后浇带划分；（3）以1#楼为主，2-A轴以南后浇带划分。 1、混凝土浇筑以商品混凝土泵送浇捣，投入4台振动棒，2台平板振动器，1台混凝土收光机，水泵4台，自吸泵2台等其他小型工具。机修人员必须在机械使用前对所有机械进行检查养护，在浇筑混凝土过程中，安排人员进行定时检修。 2、养护混凝土使用的塑料薄膜以及覆盖用的草袋，水管等养护材料。 3、对预拌混凝土的要求 与预拌混凝土搅拌站签订供应合同，对原材、外加剂、混凝土坍落度、初凝时间、混凝土罐车在路上运输等作出严格要求。 A、对预拌混凝土坍落度的要求 混凝土搅拌站根据气温条件、运输时间、运输道路的距离、混凝土原材料（水泥品种、外加剂品种等）变化、混凝土坍落度损失等情况来适当地调整原配合比，确保混凝土浇筑时的坍落度能够满足施工生产需要，确保混凝土供应质量。 当气候变化时，要求混凝土预拌站提供不同温度下、单位时间内坍落度损失值，以便现场能够掌握混凝土罐车在现场的停置时间。并且可以根据混凝土浇筑情况随时调整混凝土罐车的频率。浇筑混凝土时，搅拌站派一名调度现场调配车辆。同时鉴于现场处的特殊地理位置，项目安排人员协调现场内外的交通问题。 对到场的混凝土实行每车必测坍落度，实验员负责对当天施工的混凝土坍落度实行抽测，混凝土工长组织人员对每车坍落度进行测试，负责检查每车的坍落度是否符合预定预拌混凝土坍落度的要求，并做好坍落度测试记录。如遇不符合要求的，退回搅拌站，严禁使用。 B、对预拌混凝土的添加剂的要求
大体积混凝土施工监理监控要点 一、大体积混凝土的定义 混凝土结构物实体最小几何尺寸不小于1米的大体量混凝土，或预计会因为混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土。 二、现代建筑大体积混凝土涉及的主要工程 现代建筑中涉及到大体积混凝土施工的主要有水库水利大坝、桥梁、高层及超高层楼房基础、大型设备基础等。 三、大体积混凝土主要的特点 体积大，实体最小尺寸大于1m，水泥水化热释放比较集中，内部升温比较快，混凝土内外温差较大时，会使混凝土产生温度裂缝，影响结构安全和正常使用。 四、大体积混凝土施工前准备 1．审查施工单位编制的施工方案，提出自己的意见和建议，要求施工单位及时完善，施工方案要有预见性、针对性和指导性，一经批准，大体积混凝土严格按施工方案进行监控。 2．原材料优选、配合比设计、制备与运输 大体积混凝土主要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝。因此在材料选择上、技术措施等有关环节要求施工单
位做好充分的准备工作，以确保大体积混凝土施工质量。 1）原材料优选 大体积混凝土一般采用商品混凝土浇筑。施工单位技术和试验部门要提前与商混站取得联系，对大体积混凝土的原材料进行有效控制。 （1）水泥：为减少水泥水化热的产生，选择水化热相对较低的P.S42.5矿渣硅酸盐水泥。并应对其强度、安定性、凝结时间、水化热等性能指标及其他必要的性能指标进行复检。 （2）粗骨料：选用粒径较大、级配良好，含泥量不大于1%的石子配制的混凝土，和易性较好，抗压强度较高，同时可以减少用水量及水泥用量，从而减少水化热的产生，降低混凝土温升。 （3）细骨料：采用细度模数大于2.3含泥量不大于3%的中粗砂，比采用细砂拌制的混凝土可减少用水量和水泥用量，使水泥水化热减少，降低混凝土温升，减少混凝土收缩。 （4）粉煤灰：根据当地实际，可采用ⅱ级粉煤灰。 （5）外加剂：掺加的减水剂及纤维膨胀剂。每批外加剂进场后，由施工单位实验部门同商混站一起对外加剂的品种、包装、重量等指标进行复查，并同生产供应单位一起对外加剂进行取样、送检，确保外加剂质量符合相关要求。施工时要求商混站设专人负责添加外加剂，确保外加剂添加量正确。 2）混凝土配合比优化设计 混凝土配合比设计除了按照《普通混凝土配合比设计规范》进行
课题背景及任务来源 随着我国交通事业的迅速发展，大跨度桥梁大量出现，在桥梁中大体积混凝土承台、锚碇、塔等亦随之大量出现。目前所生产的水泥放热速度较过去大为提高，这使得大体积混凝土的温度裂缝问题日益突出，已成为普遍性的问题。 大体积混凝土在固化过程中释放的水化热会产生较大的温度变化和约束作用，由此而产生的温差和温度应力是导致混凝土出现裂缝的主要因素，从而影响结构的整体性、防水性和耐久性，成为结构的隐患。因此大体积混凝土在施工中必须考虑裂缝控制。 大体积混凝土温度裂缝问题十分复杂，涉及到结构、建筑材料、施工、环境等多方面因素，工程建设领域目前对桥梁中所使用的大体积混凝土的研究还不够深入、全面，相关的规范条文还不够完善，对很多工程实践中的问题只能依靠经验处理，缺乏适当的理论依据，这会造成许多不必要的人力、物力、财力的浪费，大体积混凝土施工质量控制的结果也不很理想。 在总结大体积混凝土温度裂缝产生的原因的基础上，本文结合邕江四线特大桥，以及对承台试块的模拟试验，研究分析了大体积混凝土内部温度场和温度应力变化的规律和工程中采用的温控措施的实际效果。 本文在大体积混凝土工程中所采用的温度监测和裂缝控制措施，为今后同类工程施工提供了有用信息，也为今后开展深入的理论研究提供了试验和理论参考依据。 组成结构 通过midas 来模拟大体积混凝土在水化热情况下温度与应力应变的变化，并且通过不加冷水管和加冷水管的情况下进行对比分析，并得出相应的结果。 功能与技术能够直观的看到混凝土内部在水化热的情况下温度随时间的变化，并且通过精确的数值进行分析。从而使我们对水化热有进一步的认识，进而通过温度变化趋势分析混凝土可能会产生的裂缝的位置，从而提前做好防护措施，尽可能是裂缝降到最小。 成果的主要特点 通过对大体积混凝土水化热的分析，我们能更加深入的了解混凝土内部温度度的变化情况，从而对混凝土浇筑、养护、防护提前做出应对措施。尤其是咋此过程中温度对其裂缝的影响。 创新点 通过软件对混凝土内部水化热产生的温度进行模拟分析，并且通过不同的情况（有无冷水管）进行对比分析。
作者：曹运周董佳佳王程锋赵永峰 【摘要】大体积混凝土工程由于结构截面大，混凝土浇注后，水泥放出大量水化热，混凝土温度升高，而且混凝土导热不良，相对散热较小。因此，混凝土内部水化热积聚不易散发，外部则散热较快，很容易由于温度的不均衡分布产生应力，故而产生温度裂缝。本文详细地介绍了大体积混凝土产生裂缝的机理，并从材料、设计、施工方面提出控制手段，引用具体实例进行论证。 【关键词】大体积混凝土施工；裂缝；温度应力；测温 1.前言 近几年来，全国各地工程规模日趋扩大，结构形式日益复杂，工业与民用建筑中对大体积混凝土需求越来越多。由于其体积大，表面小，水泥水化热释放比较集中，内部温升比较快，当混凝土内外温差较大时，会使混凝土产生温度裂缝，影响结构安全和正常使用，所以必须从根本上分析它，来保证施工的质量。 2.裂缝成因分析 大体积混凝土一般是指实体截面最小尺寸大于或等于1m的混凝土构件。它的表面系数比较小，水泥水化热释放比较集中，内部温升比较快。混凝土内外温差较大时，会使混凝土产生温度裂缝，影响结构安全和正常使用 混凝土裂缝分为以下几种类型：弯距剪力等外力荷载引起的裂缝；干燥收缩引起的裂缝；混凝土自身收缩引起的裂缝；温度裂缝。 大体积混凝土工程，水泥用量多，结构截面大，因此，混凝土浇注后，水泥放出大量水化热，混凝土温度升高。由于混凝土导热不良，体积过大，相对散热较小。因此，混凝土内部水化热积聚不易散发，外部则散热较快，依据热胀冷缩的原理，结构自身约束由伴随温度变化引起的建筑物体积变化产生应力，一但拉伸应力＞抗拉强度则混凝土产生裂缝。 故控制大体积混凝土开裂必须从两方面入手。一方面，提高混凝土的抗拉强度，使其足够大，大到各种因素引起的开裂应小于它，另一方面，控制温度应力，使其尽可能小，永远小于混凝土的抗拉强度。 3.裂缝控制手段 要避免混凝土裂缝的产生需从材料、设计、施工上来进行控制。 3.1材料控制 (1)水泥：使用水化热较低的水泥以及尽量降低单位水泥用量；水泥在水化过程中要释放出一定的热量，而大体积混凝土结构断面较厚，表面系数相对较小，所以水泥发生的热量聚集在结构内部不易散失。这样混凝土内部的水化热无法及时散发出去，以至于越积越高，使内外温差增大。单位时间混凝土释放的水泥水化热，与混凝土单位体积中水泥用量和水泥品种有关，并随混凝土的龄期而增长。由于混凝土结构表面可以自然散热，普通混凝土内部的最高温度，多数发生在浇筑后的最初3~7天。 (2)掺合料和外加剂：在混凝土中掺入水泥用量0.25%的减水剂，可同时减少10%的水泥用量，从而降低水化热的产生；在混凝土中掺入粉煤灰，不仅可代替水泥用量，而且可大大改善混凝土的可泵性和工作性，从而降低水化热的产生；在混凝土中掺入膨胀剂，混凝土在硬化过程中产生体积膨胀，可以部分或全部补偿硬化过程中冷缩和干缩，减免混凝土的开裂。 (3)粗细骨料：在钢筋间距和泵车输送管的允许下，尽量选用粒径大的骨料，一般中、粗砂比使用细砂每平方米混凝土减少用水量20~25Kg左右，水泥相应也减少28~35Kg,从而降低混凝土的干缩，条件允许的情况下，可以采用设计毛石大体积混凝土基础。 (4)石子级配：石子级配对节约水泥及保证具有良好的和易性关系很大,大体积混凝土宜采用
XXXXXX楼伐板基础混凝土施工 冷凝管降温方案 一、工程概况 XXXXXXXX楼属高层框架剪力墙结构，基础为独立柱基、伐板基础组成，负一层为地下室，±0.00以上一至六层裙楼，七至二十二层为公寓房，总建筑面积约48000㎡。目前基础工程正在施工，由于基础部份属大体积混凝土浇浇筑，根据混《凝土结构工程施工质量验收规范GB50204-2002》之规定及监理公司要求，对大体积混凝土浇筑进行降温处理，对电梯井核心筒部份的伐板基础作出措施方案。 伐板基础所用混凝土强度较高，水泥用量较大，会因水泥水化热过大、混凝土内外温差过大而引起的温度裂缝，属大体积混凝土。 在施工中除采取掺加高性能减水剂降低水胶比、掺加粉煤灰降低水泥用量等措施减少水化热外，还必须在混凝土内部布设冷凝管，确保大体积混凝土的施工质量。 二、水管冷却排布法施工 1、施作方法 采用内径φ50mm，壁厚2.5mm钢管作冷凝水管，端头攻丝，并以弯管接头和直管接头连接。连接时应牢固，将冷凝管与钢筋固定牢固以防止混凝土灌注、捣固时影响造成失效。在冷凝管的进出水口各设置一道阀门，以控制进水的方向和流量（见附图）。· 2、水管冷却的排列方式 水管冷却法的排列方式一般采用矩形布置，本项目采用其中矩形排列
方式，见下图。 水管冷却的通水方式：冷凝管通水必须选派专人负责。混凝土灌注完毕表面初凝后即开始通冷却水，保证从进水口进入的水是冷水(常温水)，进出水口每8小时交换一次，使得大体积混凝土内部温度比较均一，降低温度裂缝出现的可能性。 3.保温养护 ⑴目的和作用 保温养护是大体积混凝土施工又一重要环节，主要作用是：保证混凝土表面水份充足，避免出现塑性收缩裂缝；降低大体积混凝土浇筑块体的里外温差值以降低混凝土块体的自约束应力；降低大体积混凝土的降温速度，充分利用混凝土的抗拉强度，以提高混凝土块体承受外约束应力时的抗裂能力，达到防止或控制温度裂缝的目的。 ⑵保温养护所用保温材料和方法 塑料薄膜、等具有隔热保温的材料均可用作保温材料，但在实际施工环境中，根据工程需要，采用既经济又隔热保湿效果好的材料。在混凝土浇
大体积混凝土冷却循环水温控措施 由于大体积混凝土具有结构厚、体形大、施工技术要求高等特点，在大体积混凝土施工过程中，因水泥水化热作用产生很大的热量，混凝土表面热量散失较快，内部热量不易散发，从而内部与表面产生较大的温差。当温差超过一定临界值时，致使混凝土产生温度应力裂缝，从而影响工程的耐久性。本工程底板 3.2米、2.6米厚采用“大体积混凝土冷却循环水温控施工工法”，防止了大体积混凝土产生温度应力裂缝的质量通病。 采用冷却循环水温控法降低大体积混凝土温升，通过测温点内热偶传感器所测混凝土内温度的变化规律，自动调节循环水管水流速度，平衡大体积混凝土内外温度，防止混凝土温差所产生的应力裂缝，确保工程质量。 5.11.1施工工艺流程 施工工艺流程见下图 5.11.2砼温升和冷却循环水管、测温点埋设计算 (1)砼温升计算 根据经验公式：Tmax= To +Q/10 式中 Tmax----为砼内部的最高升温值; To----为砼浇筑温度。按夏天15天平均气温取30℃； Q-----为C30每立方米砼中PO42.5矿渣水泥用量取368㎏/m 3， 则施工中砼中心最高温升值为：Tmax=30+368/10=66.8℃
循环水管道立面示意图 （2）冷却循环水管埋设计算 1）根据《高层建筑施工手册》及热交换原理，每一立方砼在规定时间内，内部中心温度降低到表面温度时放出的热量，等于砼在硬化期间散失到大气中的热量。 2）依据该基础设计尺寸、配筋、埋件、留洞、夏天昼夜气温变化及砼温升梯度等情况，以￠48冷却循环水管所承担的砼理论降温体积为基准，通过精确计算（计算过程略）确定，冷却循环水管道按照左、中、右三个循环系统进行安装。冷却循环水管安装上下中心距为660mm，左右中心距为1710mm（如下图所示），三个系统循环水管呈之字形布置。 循环水管道立面安装图 冷却循环水管道安装节点详图 （3）温控点布置及安装：
附件七： 大体积混凝土水化热计算及冷凝管布设方案根据对往年同季节气温进行统计，本地区9月16日~10月15日每天高温一般不超过25℃，10月16日~11月15日每天高温一般不超过15℃。根据本工程施工进度计划，49#和54#两个机位处于9月16日~10月15日期间进行大体积混凝土承台施工，50#~53#机位处于10月16日~11月15日期间进行施工。因此，考虑混凝土水化热环境因素时，49#和54#两个机位按照25℃大气温度进行计算，50#~53#机位按照15℃大气温度进行计算。计算时，考虑海水对流，按照海水温度低于大气温度5℃进行计算。 1、单位系统 质量单位：kg；力的单位：kgf；能量单位：kcal，1kcal=4.186kcal，考虑使用海水降温，使用kcal作为能量单位更利于计算；长度单位：m；温度单位：℃；时间单位：h。 2、混凝土参数 比重：2500kg/m3；导热系数：2.02kcal/(m.h.K)；对流系数：19.84kcal/(㎡.h.K)；比热容：0.23kcal/(kg.K)。 根据以往施工经验，考虑自拌C45混凝土现场养护条件28天强度等级为 50Mpa，达到70%强度（31.5Ma）所需时间为25℃3天，15℃7天。考虑采用普通硅酸盐水泥，胶凝材料根据发热量全部折合成水泥掺量为450kg/m3。C45混凝土在25℃和15℃天气环境下的强度发展曲线如下图左图和右图所示。（备注：图中强度单位为kgf/㎡。）
3、温度要求 （1）混凝土表里温差不得超过25℃，表层温度取混凝土面以内5cm位置，内部温度取混凝土内部最高温度；混凝土表层温度和环境温度差不得超过20℃。降温速度不宜超过2℃/d。 使用midas软件建立模型计算模型。为更加直观的观察混凝土部的温度应力，建模时采用只建立1/2模型，但进行整体对称计算的方式。为简化计算，直接将承台模型简化成圆柱结构。建立的模型如下图所示。 使用软件进行计算，混凝土在25℃、15℃环境下内外温度发展曲线如下图所示。 25℃
高创中心大楼大体积承台混凝土 施工降温方案 山东正顺建设集团有限公司 2012年7月1日
大体积承台混凝土施工 降温方案 一、工程概况 莱芜高新技术产业开发区高创中心大楼工程位于高新区汇源大街以北凤凰路以东，建筑面积49097m2。冲击成孔混凝土灌注桩基础，桩承台厚度分别为1.2m、1.5m、1.7m。其承台为C40抗渗混凝土，较大承台混凝土浇筑总方量分别为235.01m3、384m3、130.56m3。 所施工承台用混凝土强度等级较高，水泥用量较大，会因水泥水化热过大、混凝土内外温差过大而引起的温度裂缝，属大体积混凝土。 在施工中除采取掺加高性能减水剂降低水胶比、掺加粉煤灰降低水泥用量等措施减少水化热外，还必须在混凝土内部布设冷凝管，确保大体积混凝土的施工质量。 二、水管冷却排布法施工 1、施工方法 采用φ32mm，壁厚2.5mm钢管作冷凝水管，端头攻丝，并以弯管接头和直管接头连接。连接时应牢固，并缠好冷胶带防漏水，将冷凝管与钢筋固定牢固以防止混凝土灌注、捣固时影响造成失效。在冷凝管的进出水口各设置一道阀门，以控制进水的方向和流量。 2、水管冷却的排列方式
水管冷却法的排列方式一般采用矩形和梅花型两种，本项目承台高度为1.7m 时采用两层矩形排列方式，详细尺寸见下图。冷凝管的间距层间0.7m ，水平间距为1.2m ，见附图。 水管冷却方式通水示意图 当承台厚度小于1.5m 以及当承台为三棵桩及以下时不安装冷凝水管，承台厚度为1.5m 时，冷凝水管按单层排列详细尺寸见下图： 水管冷却的通水方式：冷凝管通水必须选派专人负责。混凝土灌注完毕表面初凝后即开始通冷却水，保证从进水口进入的水是冷水(常温水)，进出水口每8小时交换一次，使得大体积混凝土内部温度比较均一，降低温度裂缝出现的可能性。 出水口 进水口
国内外工程技术界都认为，规定钢筋混凝土结构的最大裂缝宽度主要是为了保证钢筋不产生锈蚀。各同的规范中有关允许最大裂缝宽度的规定虽小完全一致，但基本相同。 根据国内外的调查资料，工程实践中结构物的裂缝原因，属于由变形变化(温度、湿度、地基变形)引起的约占80％以上，属于荷载引起的约占20％左右。在大体积混凝土工程施上中，由于水泥水化热引起混凝土浇筑内部温度和温度应力剧烈变化，从而导致混凝土发生裂缝。因此，控制混凝土浇筑块体因水化热引起的温升、混凝土浇筑块体的内外温差及降温速度，防止混凝土出现有害的温度裂缝(包括混凝土收缩)是其施工技术的关键问题。 随着高层和超高层建筑物不断出现，大体积混凝土的强度等级日趋增高，出现CA-0～C55等高强混凝土，设计强度过高，水泥用量过大，必然造成混凝土水化热过高，混凝土块体内部温度高，混凝土内外温差超过30℃以上，温度应力容易超过混凝土的抗拉强度，产生开裂。竖向受力结构可以用高强混凝土减小截面，而对于大体积混凝土底板应在满足抗弯及抗冲切计算要求下，采用C20～C35的混凝土，避免设计上“强度越高越好”的错误概念。 裂缝控制的施工措施 1．混凝土的浇筑方法可用分层连续浇筑或推移式连续浇筑，不得留施工缝，并应符合下列规定：(1)混凝土的摊铺厚度应根据所用振捣器的作用深度及混凝土的和易性确定，当采用泵送混凝土时，混凝土的摊铺厚度不大于600mm；当采用非泵送混凝土时，混凝土的摊铺厚度不大于400mm。(2)分层连续浇筑或推移式连续浇筑，其层间的间隔时间应尽量缩短，必须在前层混凝土初凝之前，将其次层混凝土浇筑完毕。层间最长的时间间隔不大于混凝土的初凝时间。当层间间隔时间超过混凝土的初凝时间。层面应按施工缝处理。 2．大体积混凝土施工采取分层浇筑混凝土时，水平施工缝的处理应符合下列规定：1)清除浇筑表面的浮浆、软弱混凝土层及松动的石子，并均匀露出粗骨料；2)在上层混凝土浇筑前，应用压力水冲洗混凝土表面的污物，充分湿润，但不得有水；3)对非泵送及低流动度混凝土，在浇筑上层混凝土时，应采取接浆措施。 3．混凝土的拌制、运输必须满足连续浇筑施工以及尽量降低混凝土出罐温度等方面的要求，并应符合下列规定：1)当炎热季节浇筑大体积混凝土时，混凝土搅拌场站宜对砂、石骨料采取遮阳、降温措施；2)当采用泵送混凝土施工时，混凝土的运输宜采用混凝土搅拌运输车，混凝土搅拌运输车的数量应满足混凝土连续浇筑的要求。 4．在混凝土浇筑过程中，应及时清除混凝土表面的泌水。泵送混凝土的水灰比一般较大，泌水现象也较严重，不及时清除，将会降低结构混凝土的质量。 5．混凝土浇筑完毕后，应及时按温控技术措施的要求进行保温养护，并应符合下列规定：1)保温养护措施，应使混凝土浇筑块体的里外温差及降温速度满足温控指标的要求； 2)保温养护的持续时间，应根据温度应力(包括混凝土收缩产生的应力)加以控制、确定，但不得少于15d，保温覆盖层的拆除应分层逐步进行；3)在保温养护过程中，应保持混凝土表面的湿润。保温养护是大体积混凝土施工的关键环节，其目的主要是降低大体积混凝土浇筑块体的内外温差值以降低混凝土块体的自约束应力；其次是降低大体积混凝土浇筑块体的降温速度，充分利用混凝土的抗拉强度，以提高混凝土块体承受外约束廊力的抗裂能力，达到防止或控制温度裂缝的目的。同时，在养护过程中保持良好的湿度和抗风条件，使混凝土在良好的环境下养护。施工人员需根据事先确定的温控指标的要求，来确定大体积混凝土浇筑后的养护措施。 6．塑料薄膜、草袋可作为保温材料覆盖混凝土和模板，在寒冷季节可搭设挡风保温棚。
