3 程序编辑
3.1命令说明
开机正常后进入归原点画页
没有任何警报，按键归原点，归原点正常后进入下面画页
按键返回至如下按键
按“教导”键进入编辑画页。
3.1.1编辑器说明
删除一行程序
创建一个新程序
剪下一行程序
复制一行程序
贴上复制一行程序或剪下一行程序。
光标移到下一行换到下一页
换到最下一页换到最上一页
光标移到上一行换到上一页
把程序内容显示扩大
编辑各功能键说明
3.1.2教导指令
1）直线（轴直线运动操作）
按键进入各轴直线运动操作。
轴操作有两种方式，第一、直接通过数字键盘输入各轴位置；第二、通过右边各轴寸动键操作到所需位置，按左边“MX”等一个键把当前位置设到对画框内。如果要全部设入，按键。
当通过数字键盘输入各轴位置时，一定要注意所设定值是否安全。
2）速度
按键进入速度设定。
3）计时
按键进入延时功能设定。
4）一般I/O
按键进入侧姿回正等选择。
5）成型I/O
按键进入成型相关条件设定。
6）治具I/O
按键进入治具相关功能设定。
7）周边I/O
按键进入周边相关功能设定。
8）回圈
按键进入循环功能设定。
9）跳跃
按键进入跳转功能设定。
10) 停止
按键进入程序完成设定。
11）宏
按键进入调用已经编好的子程序。
编号为0~99共100个。
12）堆叠
按键进入装箱取物功能设定。
编号为0~3共4个。
13）运算
按键进入相关功能设定。
此功能在高阶编程内做详细说明。为变数。
3.1.3编辑新程序
1）程序保存
归完原点后进入如下操作页面
点击按钮，屏幕下方显示如下菜单
单击，进入教导画面
点击档案按钮进入如下画面
在此页点击按钮，切换到如下画面
点击模具编号空白框，弹出输入键盘如下
输入模具编号，点击，再点击保存按钮。在此画面中可以根据模具产品功能需要，
编辑各式程序。下面进入正式教导阶段：
2）速度
按键进入如下画面
点击空白框，弹出输入键盘，输入速度值，点击，输入完毕，返回以上画面，点击，进入如下画面
此速度为在下一速度设定前直线运动时各轴的运动速度，如果以下程序中没有再设定其它速度，整个程序中轴运动都以此速度运行。
2）轴操作到待机位置
按键进入各轴直线运动操作，如下图所示。此页的按钮如等可以移动相应的轴，在编程时无须进入手动操作画面，通过这些按钮就可以很方便的将相应的轴移动到目标位置，配合中的“Mx”等相应按钮将相应轴的当前坐标设入坐标框中，如须将当前坐标全部设入，请按或者直接输入各轴坐标，如果需要某一个轴移动或者一个以上轴移动时，不需要移动的轴的坐标设为空白，例如移动Mz，Sz轴到坐标零位置，其它轴不动，在和中输入坐标0，其它的为空白。
按键，命令添加到编辑栏中，画面显示如下。
将Mx轴移动到-300mm，Sx移动到85mm，按照上面操作将坐标输入坐标框中，注意：负数输入是先将数值输入，然后按减号键将负号输入，点击即可。画面显示如下：
4）一般IO主臂回正
按键进入如下画面，根据需要选择不同选项，如：主臂旋转气缸1，选中OFF(即
回正)，在中选中“检知”，如果选中“不检知”则不检测是否回正到位，就进行下一步动作。
按键将命令添加到编辑栏，画页显示如下。
5）等候开模
按键进入设定等候开模信号。
按键进入下面画页。
6）操作Z轴下行到模内
按键进入各轴直线运动操作。
按键进入下面画页。
7）操作X轴到取产品位置
按键进入各轴直线运动操作。
按键进入下面画页。
8）治具开始吸产品
按键进入治具功能设定，选择相应选项，如当前页没有显示，请按或按钮进行翻页查找；点击或分别为所选功能为ON或OFF；选中中的“检知”，
表示如果没有夹到或者没有吸到产品或者检知信号失落都会有相应的报警，机械手会立即暂停，待安全门开合一次后机械手才会继续运行完剩余的程序步骤；中的延迟时间为
报警延迟时间即在有夹或吸动作在所设时间之后如果没有检测到相应的检知信号，就会报警。例如选择主臂吸1ON，检知，0.5秒后如果没有吸检知信号就报警。显示如下图
按键进入下面画页。
9）治具开始夹料头
按键进入治具功能设定，夹功能设置与上述吸功能设定相类似。
按键进入下面画页。
按进入动作延时，显示如下图。在中设置延时时间，该时间为当程序运行到该步时程序在此停留0.5秒后再执行该程序步以下的程序。例如设置为0.5秒时显示如下：
点击按钮，将延时命令添加到编辑栏中。
10）操作X轴后退位置
按键进入各轴直线运动操作。
按键进入下面画页。
9）操作Z轴回到模具上方安全位置
按键进入各轴直线运动操作。
按键进入下面画页。
10）允许关模
按键进入设定允许关模，允许关模信号必须要在手臂上行到上位位置或在模外时才能送允关，否则如果手臂不在上位位置，即使程序中已写入了允关命令都不会有允关信号输出。
按键进入下面画页。
11）一般IO侧姿
按键进入主臂旋转气缸1ON(即侧姿)
按键进入下面画页。
12）操作Y轴横出放料头
按键进入各轴直线运动操作。
按键进入下面画页。
13）放料头
按键进入治具功能设定，例如选中副臂夹具1，选择右边的OFF，选中的“不检知”，显示如下。
按键进入下面画页。
14）操作Y轴到放成品位置
按键进入各轴直线运动操作。
按键进入下面画页。
15）操作轴到放产品位置
按键进入各轴直线运动操作。
按键进入下面画页。
16）放产品
按键进入治具功能设定。例如选中正臂吸1，选择右边的OFF，选中的“不检知”，显示如下。
按键进入下面画页。
17）放产品后延时
按键进入延时设定。
按键进入下面画页。
18）操作Z轴上行
按键进入各轴直线运动操作。
按键进入下面画页。
19）操作轴回模内待机位置
按键进入各轴直线运动操作。
按键进入下面画页。
20）教导程序完成
按键设定相关功能。每个程序教导完毕必须在程序结尾加上该命令，如果是主程序就选中“程式结束”，如果是巨集程序就选中副程式结束。
按键进入下面画页。
教导完成按键储存数据。
3.1.4 编好新程序试运行
在试运行之前按“+”“-”键把运行速度调小，慢速运行。
若没有勾选单步，按键机械手运行一个循环。勾选单步时按键一次程序往下运行一步。如下图：
3.1.5程序内容编修
3.1.5.1插入一步新程序
把光标移到插入行号上方，如插入副臂治具1，按键进入治具功能设定
按键将“副臂治具1 开”命令插入“主臂治具1 开”下面进入如下画页。
把光标移到插入行号上方，如插入轴位置，按键进入治具功能设定
按键将命令“直线移动到Y轴1200.00”插入“允许关模”下方，进入如下画页。
3.1.5.2删除一步程序
把光标移到要删除的程序步，如下图所示。
按键把上画面中光标处内容删除后如下画面。
3.1.5.3重新编辑一个新程序
在下画面中按键出现提示画面
点击“Yes”键出现下面画页。
重新输入模具编号，见下图。
开始编程。编辑方法见前面3.2节。
点击剪切按钮可以将光标所在的行的命令剪切掉，而点击复制按钮可以将光标所在的行的命令复制，点击粘贴按钮可以将剪切或复制的内容粘贴到光标所在行的下一行。注意：
剪切、复制只能单行进行操作不能对多行或整个程序进行操作。
3.1.6 档案编辑
3.1.6.1 程序载入
在编辑画页按“档案”键进入下面画页。
在此画页，把光标移到你所需要的程序的程序名上，点击“载入”键出现以下对话框。
在此画页点击“确定”键载入你需要的程序，如下图。
在此画面可以进行单步或单循环试运行。如要进行全自动运行，请点击翻页按钮使屏幕下方的菜单栏显示为：
点击自动按钮进入自动运行页面进行自动运行。
3.1.6.2 复制档案
把光标移到所要复制的文件名上，点击“复制”键出现如下图，输入目的档名。
3.1.6.3 删除档案
把光标移到要删除文件名处，点击“删除”键出现如下画页。
确定要删除时按“确定”键删除此文件。
3.1.6.4 汇入汇出
在档案页点击屏幕下方的按钮，进入程序汇入汇出画面。
如果欲将U盘的程序拷贝到ROBOT系统中，请勾选，然后点击屏幕下方菜单中的
按钮，等待传输完毕即可。
欲将ROBOT系统中的资料备份，勾选，在编辑栏中选中所要备份的资料名，然后点
击屏幕下方菜单中的按钮，等待传输完毕即可。
3.1.7堆叠功能设定
教导程式内如有堆叠指令，按“堆叠设定”键进入下画页
选择使用堆叠编号，设定下面相关参数：
1、安全位置：移到此安全位置后，执行堆叠动作。
2、第一个工件位置：进行堆叠动作时取或放第一个产品的位置。
3、手臂选择：堆叠时使用哪个手臂。
4、Z轴结束位置：a）记录点为手臂每次放完产品后Z轴上升到开始下行堆叠时的位置。
b）安全点为放产品后Z轴上升到安全位置。
c）R点为手臂每次放完产品后Z轴上升到放产品前开始慢速下行的位置，该位置须在设置R点距离（即堆叠放产品时第一个产品的位置到开始减速时的
垂直距离）。
5、置入/取出选择：该堆叠为取出（取货）堆叠，置入（装箱）堆叠。
6、起始位置：堆叠从什么位置开始
a）平移点：每次放产品都从起始点（即开始放产品时的第一个产品位置）开始移动到下一个放产品位置。
b）安全点：每次放产品都从安全点开始移动到下一个放产品位置。
7、R点距离：离放产品位置的垂直高度开始慢速下行放产品的距离。
堆叠功能画面的等移动按钮与手动页中的移动按钮功能等同，可以在该画面进行寸动，移动相应轴到目标位置，避免了在该画面需要移动手臂时返回手动画面进行操作的麻烦，按住
相应按钮就可以实现，方便了用户编程。
排放的轴向循序：堆叠放产品时排放的先后顺序，譬如选中，堆叠放产品时会先朝X轴方向派放，当X轴方向的产品数达到“X向个数”的设定值时，再朝Y
轴方向逐渐递增，当Y方向产品数达到“Y向个数”设定值时，再朝Z方向逐渐
递增，直到“Z向个数”设定值。
XYZ轴向间距：每两个产品之间距离
个数递减：a)无递减：表示每行（X轴方向）的产品个数都相等，每列（Y轴方向）的产品个数都相等，垂直方向（Z方向）的产品个数都相等。
b)X向递减：表示第一行（X轴方向）产品个数为设定值，第二行产品的个数比第一行少一个，
第三行产品的个数比第二行的少一个，依此类推一直到行数达到“X轴向个数”。
c)Y向递减：表示第一列（Y轴方向）产品个数为设定值，第二列产品的个数比第一列少一个，
第三列产品的个数比第二列的少一个，依此类推一直到列数达到“Y轴向个数”。
引拔横行速度：堆叠时引拔（X轴）、横行（Y轴）运行的速度。
Z轴上行速度：从放完产品后运行到Z轴结束位置时的速度。
Z轴下行速度：从堆叠开始减速位置到放产品位置时Z轴运行的速度。
XYZ轴向个数：每个轴向放多少次产品。
XYZ轴向位置：表示目前已堆叠的各轴的个数，是一个实时量，设定堆叠时全设为零。
3.1.8取样/不良位置设定
在教导画页内，按“取样/不良”键进入下画页
此画页设定取样、不良品放置位置。该页的移动按钮与手动页等效。
按按钮进入图形对话（固定模式）页面
3.2.1模内参数设定
该页设定Y轴待机位置、Y轴模内取物位置。设定位置可以通过右边的Y轴移动按钮调整Y轴位置，对准位置后点击空白框左边的按钮将位置读入设定框内。若只使用一只手臂就在该页点击“正臂不使用”或“副臂不使用”。
3.2.1.1主臂模内设定
在图形对话页面的成品臂（正臂）取物动作区点击“L型”图进入如下画面。
1、待机方式选择：回正待机，侧姿待机
回正待机：机械手待机时，治具组在回正位置。
侧姿待机：机械手待机时，治具组在侧姿位置，当开模完后，先做回正动作，手臂才下行取物，取物后必须侧姿才能关模。
2、待机位置以及待机速度设定
a）X轴待机位置：下行时手臂不会碰到前后模具的位置；
b）Z轴待机位置：模具合上，手臂下行不会碰到模具的位置。
3、下行位置以及下行速度设定
下行位置：手臂下行到模内取物的位置；可以通过该页的移动按钮调整Z轴位置，然后按设定框左边的Mz按钮将位置设入设定框中，也可以直接点击设定框输入坐标位置。
下行速度：为模内下行取物是的速度。
点击进入设定第二页
4、引拔位置X（前进取物位置）及引拔速度（X轴运行速度）
引拔位置X：手臂模内下行后前进取物的位置。可以通过该页的Mx+和Mx-移动按钮调整 X轴位置，然后按设定框左边的Mx按钮将位置设入设定框中，也可以直接点击设定框输入坐标位置。
引拔速度：为模内取物前进时的速度。
5、治具选择
在治具选取区勾选所需要的治具即可。
6、检知选择
信号检知：在检知区域选择检知方式，当选择检知时必须要设定警报延迟检知时间。如果选择不检知，警报延迟检知时间不用设置，但当没有取到产品或产品中途脱落时不会报警。机械手正常工作。
7、警报延迟时间：选择检知时，警报延迟检知时间到还没有检测到检测信号则发出警报，机
械手立即暂停。
8、治具动作延时时间：当机械手臂到达取物点位置时延时设定时间后输出治具动作。
9、引拔后退速度：模内取物引拔后退的速度。
10、上行速度：手臂模内取物上行的速度。
3.2.1.2副臂模内设定
1、待机方式选择：回正待机，侧姿待机
回正待机：机械手待机时，治具组在回正位置。
侧姿待机：机械手待机时，治具组在侧姿位置，当开模完后，先做回正动作，手臂才下行取物，取物后必须侧姿才能关模。
2、待机位置以及待机速度设定
a）Sx轴待机位置：下行时手臂不会碰到前后模具的位置；
b）Sz轴待机位置：模具合上，手臂下行不会碰到模具的位置。
3、下行位置以及下行速度设定
下行位置：手臂下行到模内取物的位置；可以通过该页的移动按钮调整Sz轴位置，然后按设定框左边的Sz按钮将位置设入设定框中，也可以直接点击设定框输入坐标位置。
下行速度：为模内下行取物是的速度。
点击进入设定第二页
4、引拔位置Sx（前进取物位置）及引拔速度（Sx轴运行速度）
引拔位置X：手臂模内下行后前进取物的位置。可以通过该页的Sx+和Sx-移动按钮调整 Sx轴位置，然后按设定框左边的Sx按钮将位置设入设定框中，也可以直接点击设定框输入坐标位置。
引拔速度：为模内取物前进时的速度。
5、治具选择
在治具选取区勾选所需要的治具即可。
6、检知选择
信号检知：在检知区域选择检知方式，当选择检知时必须要设定警报延迟检知时间。如果选择不检知，警报延迟检知时间不用设置，但当没有取到产品或产品中途脱落时不会报警。
机械手正常工作。
7、警报延迟时间：选择检知时，警报延迟检知时间到还没有检测到检测信号则发出警报，机
械手立即暂停。
8、治具动作延时时间：当机械手臂到达取物点位置时延时设定时间后输出治具动作。
9、引拔后退速度：模内取物引拔后退的速度。
10、上行速度：手臂模内取物上行的速度。
3.2.2中途参数设定
1、置料方式
横出置料：横出到放料位置时开始置料；
横入置料：横入到放料位置时开始置料；
同时置料：横出到终点时料头和成品一起放。
2、选择中途放料：可在上图所示的主臂关闭的置料O点区域选择哪个治具放开，在副臂区域
选择哪个治具放开。在延迟时间设定框设定延时放的时间。
3、中途置放位置，速度设定
置料时Y轴的位置：当选择横出/入置料时，置料的位置；
Z轴先下行距离：置料时，手臂（若为五轴则指副臂）选择下行的位置，如果不用下行设为与待机点位置的坐标一致，若需下行则将下行的位置输入即可。
4、到中途的速度：若为横出置料则指从待机点到横出置料点时的速度，若为横入置料，则为
放产品时Y轴的位置到横入置料点的速度。
点击进入不良品及取样检查设定页
在该页面下选择某个手臂，输入不良品置放位置和取样检查位置或者通过右边的移动按钮调整手臂位置后，点击按钮Mx等将位置设入设定框中。
3.2.3终点功能设定
1、堆叠选择：如果使用堆叠放物，在堆叠使用编号区所要使用的堆叠的编号，堆叠设定参照章节3.1.6堆叠功能设定。若不使用堆叠，请选中。
2、终点置物的位置：选择不使用堆叠时设定Mx,Mz,Y轴的放物位置。
3、关闭治具的延迟时间：延时时间到放开治具。
4、置放速度：置物时手臂上下行的速度。
3.2.4公共参数设定
1、侧姿选择
内侧姿：横出入时须先做侧姿动作（内定值即一开机若使用固定模式系统默认的）；
外侧姿：横出入时不侧姿，到终点时才侧姿；
不侧姿：横出入时均不侧姿。
2、侧姿方式
侧姿后再移动：等待侧姿完成到位后再执行横出入动作。
边移动边侧姿：侧姿、横出/入同时动作。
3、顶针控制选择
顶针延时：当射出机开模完成后，顶针开始计时，计时时间到允许顶针前进。
顶针同步：当机械手下行到达吸抱的位置后，允许顶针前进。
顶针不控制：机械手不控制射出机的顶针。
4、吸抱控制选择
吸夹自己控制：吸夹不受射出机顶针控制，有机械手延时控制。
吸夹顶针控制：受射出机顶针前进到位控制。
3.2.5资料存储
固定模式资料设置完毕，点击屏幕下方的菜单栏中的存档按钮，进入存档页面，输入模
具编号，点击保存按键，若档案中存在与刚输入的模具编号一样的程序，会弹出如下对话框，提示是否将原来同名的程序覆盖，若没有同名的程序存在就会直接保存。
保存完毕，点击“试加工”，单击试运行设置的固定模式程序。
机械手的步进控制 摘要 摘要: 本文主要介绍机械手的发展和应用。首先对机械手的发展背景和定义做了介绍，随后给出了机械手的基本构造，并对机械手的应用做了简单的分类。最后对机械手的发展趋势进行了展望。 关键词:机械手:发展;应用 引言： 近年来由于机电体化在工业各个领域的应用，机械设备的自动化控制显得越来越重要。随着工业的发展和产品的高级化及复杂化，要求人们必须提高工作效率和适应恶劣环境的能力，增加了工人的劳动强度，甚至于危及到生命。因此机械手就在这样情况下诞生了，机械手是工业机器人系统中传统的任务执行机构，是机器人的关键部件之一。其中的工业机械手是近代自动控制领域中出现的项新技术，它的发展是由于其积极作用正日益为人们所认识:它能部分地代替人工操作:能按照生产工艺的要求，遵循定的程序、时间和位置来完成工件的传送和装卸:能制作必要的机具进行焊接和装配从而大大改善I人的劳动条件，显著地提高劳动生产率，加快实现I业生产机械化和自动化的步伐用。 机械手是一种能模拟人的手臂动作，按照设定程序、轨迹和要求，代替人手进行抓取、搬运工件或操持工具的机电一体化自动装置。三白由度机械手又称3D机械人，能够实现三个自由度方向(水平、垂直
和旋转)的抓取或放置物品，具有操作范围大，灵活性好，应用广泛的特点。 可编程控制器PLC是-种专门为工业应用而设计的进行数字运算操作的电子控制装置。由于其具有可靠性高，功能强，编程简单，人机交互界面友好等特性而广泛用于工业控制系统。 机械手能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置。它可代替人的繁重劳动以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。 控制要求 1在传输带A的端部，安装了光电开关PS，用以检测物品的到来。当光电开关检测到物品时为ON状态。机械手在原位时，按下启动按钮，系统启动，传送带A运转。当光电开关检测到物品后，传送带A 停。传输带A停止后，机械手进行一次循环动作，把物品从传送带A 上搬到传送带B(连续运转)上。机械手返回原位后，自动再启动传送带A运转，进行下一个循环。 2.按下停止按钮后，应等到整个循环完成后，才能使机械手返回原位，停止工作。机械手的上升／下降和左移／右移的执行结构均采用双线圈的二位电磁阀驱动液压装置实现，每个线圈完成一个动作。夹紧／放松由单线圈二位电磁阀驱动液压装置完成，线圈通电时执行夹紧动作，线圈断电时执行放松动作。
机器人程序设计报告 【软件使用说明】 本程序主要功能有：播放一段程序员预选制作好的机器人运动动画，用户可以通过细节窗口观察机器人，也可通过全局观察窗口观察机器人在整个场景中的运动。程序拥有一个主窗口，三个子窗口。其中主窗口拥有四个菜单选项，订制动画子窗口拥有一个菜单项。菜单项通过右键点击弹出。主窗口菜单功能介绍： 重播：可以让用户重复观看预制动画或者自制动画。 规定动作模式：此模式下可播放程序员事先制作好的一段动画。 自选动作播放模式：播放用户制作好的一段动画。 自选动作设计模式：在此模式下用户可通过自制动画窗口提供的功能制作机器人动画。 订制动画子窗口菜单功能介绍： 添加动作功能：当用户制作完成一个关键帧后可使用此菜单功能将关键帧加入到链表中。 【实验目的】 本实验目的： 1、通过编程深入理解的计算机图形学原理 2、掌握基本的图元绘制 3、熟悉程序的编写过程 4、了解程序与用户的交互过程 【实验内容】 编程实现以下功能： 1、制作一个三维场景，场景主体为机器人 2、机器人可在场景中作一些运动 3、机器人运动以动画的形式表现出来 4、向用户提供一个交互的平台使用户可以自己制作机器人动画 【原理解析】 1、文字界面。 文字界面是必要的一个模块，它可以帮助用户更好的去使用程序，也可以帮助程序员推销自己的软件。 英文输出： 通过glut库给定的void glutBitmapCharacter(void *font, int character)函数可以在窗口中显示单个英文字符，并且可以指定font（字体），既然可以显示单个字符，那么自然可以显示字符串，使用glRasterPos2i(int Posx,int Posy)函数可以指定当前需要显示的字符的位置，在显示完一个字符后此位置会自动水平移动，因此结合这两个函数可实现英文字符串的指定位置输出功能。 中文输出： 相对英文输出来说，中文输出有很多的优势。首先，程序员的母语是中文，那么当程序员如果能使用中文输出则可更贴切地表达想要传递给用户的信息，在某些时候甚至只能用中文才能表达清楚。其次，用户的母语也基本上是中文，并且英文水平也各不相同，在这样的情况下中文输出就显得更加必要了。再次，窗口用于文字输出的空间是有限的，这就使得精炼的或者说占用空间小的文字表达显得很重要，而这一点上中文明显优于英文。 中文显示的实现分下面几个步骤：
《机械系统设计》 搬运机械手控制系统设计 姓名： 学号： 学科专业：机械设计制造及其自动化
摘要 由于工作的需要，人们经常受到高温、腐蚀及有毒气体等因素的危害，增加了工人的劳动强度，甚至于危机生命。因此机械手就在这样诞生了,机械手是工业机器人系统中传统的任务执行机构，是机器人的关键部件之一。其中的工业机械手是近代自动控制领域中出现的一项新技术，它的发展是由于其积极作用正日益为人们所认识：它能部分地代替人工操作；能按照生产工艺的要求，遵循一定的程序、时间和位置来完成工件的传送和装卸；能显著地提高劳动生产率，加快实现工业生产机械化和自动化的步伐。 关键词：可编程控制器PLC; 机械手; 伺服马达
前言 工业机械手是近几十年发展起来的一种高科技自动化生产设备。工业机械手的是工业机器人的一个重要分支。机械手技术涉及到力学、机械学、电气液压技术、自动控制技术、传感器技术和计算机技术等科学领域，是一门跨学科综合技术。它的特点是可通过编程来完成各种预期的作业任务，在构造和性能上兼有人和机器各自的优点，尤其体现了人的智能和适应性。机械手作业的准确性和各种环境中完成作业的能力，在国民经济各领域有着广阔的发展前景。用机械手可以代替人从事单调﹑重复或繁重的体力劳动﹐实现生產的机械化和自动化﹐代替人在有害环境下的手工操作﹐改善劳动条件﹐保证人身安全。20世纪40年代后期﹐美国在原子能实验中﹐首先采用机械手搬运放射性材料﹐人在安全室操纵机械手进行各种操作和实验。50年代以后﹐机械手逐步推广到工业生產部门﹐用于在高温﹑污染严重的地方取放工件和装卸材料﹐也作为机床的辅助装置在自动机床﹑自动生产线和加工中心中应用﹐完成上下料或从刀库中取放刀具并按固定程序更换刀具等操作。机械手主要由手部机构和运动机构组成。手部机构随使用场合和操作对象而不同﹐常见的有夹持﹑托持和吸附等类型。运动机构一般由液压﹑气动﹑电气装置驱动。机械手能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置。它可代替人的繁重劳动以实现生产的机械化保护人身安全，因而广泛应用机械制造、冶金、电子、轻工和原子能等部门。 1.系统流程图 机械手整个搬运过程要求都能自动控制。下图是机械手控制系统的逻辑流程图。系统启动之前，机械手处于原始位置，条件是机械手在高位﹑左位。

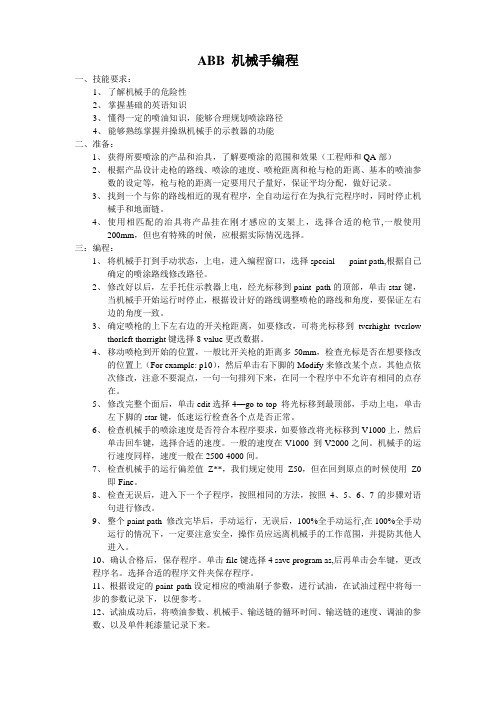

ABB 机械手编程 一、技能要求： 1、了解机械手的危险性 2、掌握基础的英语知识 3、懂得一定的喷油知识，能够合理规划喷涂路径 4、能够熟练掌握并操纵机械手的示教器的功能 二、准备： 1、获得所要喷涂的产品和治具，了解要喷涂的范围和效果（工程师和QA部） 2、根据产品设计走枪的路线、喷涂的速度、喷枪距离和枪与枪的距离、基本的喷油参 数的设定等，枪与枪的距离一定要用尺子量好，保证平均分配，做好记录。 3、找到一个与你的路线相近的现有程序，全自动运行在为执行完程序时，同时停止机 械手和地面链。 4、使用相匹配的治具将产品挂在刚才感应的支架上，选择合适的枪节,一般使用 200mm，但也有特殊的时候，应根据实际情况选择。 三：编程： 1、将机械手打到手动状态，上电，进入编程窗口，选择special-----paint path,根据自己 确定的喷涂路线修改路径。 2、修改好以后，左手托住示教器上电，经光标移到paint path的顶部，单击star键， 当机械手开始运行时停止，根据设计好的路线调整喷枪的路线和角度，要保证左右边的角度一致。 3、确定喷枪的上下左右边的开关枪距离，如要修改，可将光标移到tverhight tverlow thorleft thorright键选择8-value更改数据。 4、移动喷枪到开始的位置，一般比开关枪的距离多50mm，检查光标是否在想要修改 的位置上（For example: p10），然后单击右下脚的Modify来修改某个点。其他点依次修改，注意不要混点，一句一句排列下来，在同一个程序中不允许有相同的点存 在。 5、修改完整个面后，单击edit选择4—go to top 将光标移到最顶部，手动上电，单击 左下脚的star键，低速运行检查各个点是否正常。 6、检查机械手的喷涂速度是否符合本程序要求，如要修改将光标移到V1000上，然后 单击回车键，选择合适的速度。一般的速度在V1000 到V2000之间。机械手的运 行速度同样，速度一般在2500-4000间。 7、检查机械手的运行偏差值Z**，我们规定使用Z50，但在回到原点的时候使用Z0 即Fine。 8、检查无误后，进入下一个子程序，按照相同的方法，按照4、5、6、7的步骤对语 句进行修改。 9、整个paint path 修改完毕后，手动运行，无误后，100%全手动运行,在100%全手动 运行的情况下，一定要注意安全，操作员应远离机械手的工作范围，并提防其他人 进入。 10、确认合格后，保存程序。单击file键选择4 save program as,后再单击会车键，更改 程序名。选择合适的程序文件夹保存程序。 11、根据设定的paint path设定相应的喷油刷子参数，进行试油，在试油过程中将每一 步的参数记录下，以便参考。 12、试油成功后，将喷油参数、机械手、输送链的循环时间、输送链的速度、调油的参 数、以及单件耗漆量记录下来。
