１。工艺专业各设计阶段的设计深度规定:
１．1 项目建议书阶段
1.１．１协助设计经理或其它有关部门共同研究设计的目的、任务、要求；
１。１.2 根据委托单位(业主)的要求,参加产品方案、建设规模、基本工艺流程、技术方案的比较与论证工作。
1．１.3 必要时,参加建设项目的厂址选择和参加编制厂址选择报告。
1．1。4 必要时，协助设计经理参加计划任务书的编制工作。
1．1。5进行物料、热量计算。计算中所采用物性数据,凡属新工艺本身所引出的，应由新工艺的提供单位提供.
1。1.６向设计经理提供原材料，公用工程消耗指标及能耗三废排放指标或共同编制性能保证指标（对公用工程的消耗指标,由工艺人员协助编制）。
1.1。７汇总编制工艺设备表。
1。１。8编写工艺说明书.
1.2可行性研究阶段
１.2.１协助设计经理或其它有关部门共同研究该基础设计的目的、任务、要求；
1.2。２认真审理开展设计工作的条件是否具备，拟定要求研究单位或有关生产厂提供设计
所需的工艺设计基础资料并审查其内容。
1．2.3 进行工艺方案比较，确定工艺流程.
1．2.4进行物料、热量计算。计算中所采用物性数据，凡属新工艺本身所引出的，应由新工艺的提供单位提供。
１.2．5 确定主要设备操作压力，但不负责确定装置中逐点的压力等级。负责规定操作温度,进行设备单元操作的计算，确定设备选型，编制工艺数据表。
1。２.6向设计经理提供原材料，公用工程消耗指标及能耗三废排放指标或共同编制性能保证指标(对公用工程的消耗指标，由工艺人员协助编制)。
１。1.7 汇总编制工艺设备表。
1.１。８编写工艺说明书。
1.1。9为了审核和说明工艺要求，按时发表工艺数据和资料，其内容如下：
——工艺流程图；
—-物料平衡表；
－—工艺说明书；
－－工艺数据表(包括非标设备条件简图）;
－－工艺设备表;
－-设备概略布置建议图；
--初步的蒸汽和冷却水平衡表；
—－化验分析条件表；
—－特殊用电要求。
1.１。10 向仪表专业提出工艺控制条件和工艺控制原理，共同研究控制方案。
1.１．11 研究审查管道仪表流程图（简称PID）。
1．1。12 向分析化验专业提出分析化验条件。
1.1.13 编制安全备忘录。
1.1．14 估算和控制人工时.
１.１。15 向设计经理及有关领导报告设计中存在的问题及情况。
１。1．16 编制工艺设计成品文件.
1．3 初步设计阶段
１．3。１协助设计经理或其它有关部门共同研究计划任务书或询价书的基本要求和用户提供的正式水文气象资料等设计基础数据。
1．3.2 对工艺流程或专利技术进行比较和选择、确定工艺流程、协助设计经理与技术（专利）所有者签订技术(专利）使用合同。
1.３．3审查基础设计或技术(专利)所有者提供的工艺设计数据。协助设计经理协调各工艺
装置或各技术(专利)所有者之间的关系。
1。3.4 绘制工艺流程图和编制物料平衡表，确定主要设备操作压力(例如反应器、塔等），但不负责确定装置中逐点的压力等级。负责确定操作温度。
1。３．5与设计经理共同编制装置操作定员,性能保证指标，提供原材料及公用工程消耗指标、三废排放指标及能耗（对公用工程的消耗指标，工艺人员协助编制）。
1.3。6进行料物和热量平衡计算.
计算中需要用的物性数据和设计基础数据来源于基础设计、专业设计手册、技术数据手册或由工艺设计人员收集提供的经公司技术管理部门确认批准的物性数据。
1。3．7 进行设备单元操作工艺计算，确定设备选型，编制工艺数据表、包括非标设备简图。1．3.8 汇总编制工艺设备表.编制工艺说明书.
1．3．9 为了审核和说明工艺要求，按时发表下述工艺文件。
—-工艺流程图、带主要控制点工艺流程图;
－—物料平衡表；
－-工艺说明书；
－—工艺数据表、非标设备简图；
—－工艺设备表;
--安全备忘录；
-—设备概略布置建议图（当无基础设计时编制）;
-－当某些系统对工艺设计十分重要时，有时还发表初步的蒸汽和冷却水平衡；
--化验分析条件表;
-—换热器分析条件；
－－特殊用电要求。
1.３。１０向仪表专业提出工艺控制条件和工艺控制原理共同研究控制方案.
1．3．11 研究审查管道仪表流程图（ＰIＤＲ版),参与管道仪表流程图设计中重要的工艺控制方案的讨论研究。
1。3.12 向分析化验提出化验分析条件.
1.3．13 编制安全备忘录。
1.3。14 编写技术风险备忘录（必要时）.
1。3.15 参加编制与外商签订合同的技术附件。
1．３.16 估算和控制人工时。
1。３。17 提出三废处理的项目、指标和技术建议，或工程项目三废治理任务中的工艺设计工作,以使废气、废水、废渣的排放符合国家颁布的标准、规定.
１.3.１8 向设计经理及有关领导报告设计中存在的问题及情况。
1.3.19 编制内容与格式符合初步设计成品规定要求的工艺设计成品文件。
1．4 工程设计阶段
1.4.１在已批准的初步设计和上级审批文件，或与用户签订合同的基础上,进一步检查和落
实与工艺设计有关的建厂的原始设计资料，明确建厂界区条件和原料及产品规格等。1。4。2 进行物料和热量平衡计算.
计算中需用的物性数据和设计基础数据来源于基础设计、专业设计手册、技术数据手册、或由工艺设计人员收集提供的经公司技术管理部门确认批准的物性数据。１．4。３进行设备单元操作工艺计算，确定设备选型，编制工艺数据表及非标设备条件简
图。
1.４．4 如工艺是外来的或引进专利,需检查资料是否达到初步设计深度，询问清楚工艺数据，
进行核算、并编制转换成本公司的表格形式。
1．４。５绘制带控制点工艺流程图、编制物料平衡表,确定主要设备的操作压力(例如反应器、塔等),负责确定操作温度。
1。4。6 编制工艺说明书。
1。4。7 考虑开停车，联锁项目和紧急情况的予计和处理方案。向仪表专业提出工艺控制要求.
1.4。８协助公用工程各专业确定工艺用的公用工程负荷以及特殊情况下的公用工程负荷. 1。4.9 协助设计经理审核设备表。
１.4。1０编写安全备忘录。
１。4．11 协助设计经理安排需要参加工艺发表会议的工程设计各专业人员，按时发表下列整套工艺发表资料,向各专业说明工艺设计。
-—带控制点工艺流程图；
－－物料平衡表；
-－工艺说明书；
——工艺数据表、非标设备条件简图；
——安全备忘录;
－－当某些系统对工艺设计十分重要时，有时还发表初步的蒸汽平衡和冷却水平衡图;
—-化验分析条件表；
－－换热器分析条件；
－-特殊用电要求。
1。４.14 对与工艺有关的设计项目，如管道仪表流程图，设备布置图，设备订货采购说明书等,提出意见.
1。4。15协助有关设计专业和采购部门审阅特殊的设备及供货厂(商）提供的设备资料,如压缩,起重机等。
1.4．１6 结合换热器分析设计，审核供货厂(商）数据表中的传热额定值。
１。4．1７估算和控制人工时.
1。4.18 向设计经理及有关领导报告设计中存在的问题及情况。
1.4．1９编制内容与格式符合工程设计成品规定要求的工艺设计成品文件.
1。４．20 编写工程设计阶段完工报告。
1.5 现场施工及试车总结阶段
１.5。1 参加施工现场对施工图的会审,向建设单位和施工单位交代设计意图,解释设计文件，及时处理设计中的有关问题,补充或修改设计图纸。
1．5。2了解和掌握施工情况，监督施工与安装质量,保证施工符合设计要求,及时纠正施工中的错误和遗漏部分.
1。５。3 参加试车前的准备工作和试车投产,及时处理试车过程中暴露出来的设计问题,并向生产单位说明各工序的设计意图，为工厂顺利投产做出贡献.
1.5.4 坚持设计原则,除一般性问题就地解决外，对涉及设计方案的重大问题，应及时向设计
经理及有关设计人员报告,请示处理意见.
1．5.5参加验收工作，必要时还需参加或负责处理遗留技术问题。
1.5。6参加项目后评价,编写本专业的工程设计总结。
1.５.７完成设计资料归档。
?2.工艺专业向有关专业提资要求
2.1 向设备专业提资要求
2。1。１初步(方案）设计
设计项目中，重要设备的基本设计原始条件，包括：
A.工艺所要求的设备本体形状、大小及主要部件的结构尺寸;
B．基本设计参数，包括最高工作压力、最高及最低工作温度、工作介质等。
2．1.2 施工图设计
设计项目中，除初步（方案)设计所提资料外,还应提供:
Ａ．设备简图，应包括工艺所要求的设备本体的主要结构尺寸,接管定位尺寸，安装所需要的条件要求及其它必要的图形工艺要求，结构复杂的零件，应另行绘制图形。例如，受液盘进口堰，溢流管、下料筒，溢流堰等工艺尺寸及要求。简图上难以表示清楚的内容,可用文字进行说明。
Ｂ．管口数量、名称（用途）、公称尺寸、公称压力，对外连接的密封面形式，温度、压力、液位等自控检测器接管结构形式尺寸如有特殊要求可另加说明。
C。管路系统对容器有作用力的接管（包括有其他附件的作用力）,其作用力的大小与方向应在简图上标明。
D.基本设计参数及要求:
a. 槽、容器类:最高工作压力(应注明最高工作压力是否小于压力来源处的压力,压力来源处是
否设有安全泄放装置和压力表）,最高及最低工作温度，工作介质（名称、比重、粘度、浓度、介质特性等),全容积,操作容积（或填充系数)，保温材料、厚度及其它要求.
b。换热器类:管程、壳程最高工作压力，出入口工作温度,管程和壳程物料的流量及设计壁温、换热面积（或提供工艺传热计算数据）,工作介质（名称、比重、粘度、浓度等特性)，保温材料、安装环境及其它要求。
c．搅拌容器类：设备内及夹套内最高工作压力（最高工作压力是否小于压力来源处的压力,压力来源处是否设有安全泄放装置、压力表）,最高及最低工作温度，工作介质(名称、比重、粘度、浓度等特性)，全容积,操作容积，搅拌要求，运行要求(连续或间歇时间），换热面积（或提供工艺传热计算数据),安全防爆的要求及级别，保温材料及其它要求.
d. 安装检修要求：如安装地点在室内或室外;楼面或地面，检修间期等。
2.2向土建专业提资要求
２。２.1初步（方案)设计
设计项目中，凡有设备的生产厂房和辅助建筑物的配置条件图，其内容应有：
A．厂房平面尺寸和高度;多层厂房各楼层和操作台平面尺寸和标高；厂房内各部分名称和用途。
B．设备相互间的关系尺寸、配置标高、设备名称、型号、规格和重量、检修位置等。
C．吊车类型、起重能力、最大轮压、轨顶标高、台数。
D．变配电室、仪表室、通风收尘等设施在厂房内的配置。
E．构筑物的名称、定位尺寸、配置标高、外型尺寸、相互关系尺寸。
F．中间料仓尺寸、容积、存储料的名称、荷载。
G．生产过程中厂房内堆放物料名称、堆放方式及场地.
H．厂房扩建部位。
I．文字说明：生产车间特征对土建专业的特殊要求,在楼面或操作台上检修设备时，最大部件尺寸和堆积物料的名称、重量。
J．各种大型构筑物的设计资料：烟囱的上口直径、高度、烟道尺寸、烟气温度、腐蚀性。K。辅助用房面积及其它要求.
M。车间内外联系及通道位置尺寸等。
2。2。2施工图设计
除初步（方案）设计所提资料外，还应提供:
A．劳动定员包括:工作班制、最大班人数.
B．提供生产车间设备配置图,应表明下列内容：
ａ.设备名称、台数、定位尺寸。
b．中间料仓的进出料方式。
c．楼面和操作台在生产使用过程中的荷载及超载系数.动力设备的使用荷载和动力系数。
d。各种孔洞的位置、尺寸、予埋件的位置、尺寸。
e。室内排水、溢流沟等的平面位置，沟的起止点标高、坡度、流向及其它特殊要求。
C.提供设备安装图，其内容有：
a.安装在楼面的设备及其附件的固定方式、受力情况，予埋螺栓的位置、直径、长度、予埋件的几何尺寸。
b。各种设备基础的外形尺寸、固定方式、受力状况、荷载、动力系数。
2。3 向电力专业提资要求
2.3。1初步（方案）设计
A．车间生产特征和工艺过程，对供电、照明的特殊要求.
Ｂ．车间配置图：对变电室、配电室、控制室、整流所等位置和大小的建议.
C.用电设备负荷表。
Ｄ。电解槽、电炉等大型设备对配套变压器的要求。
Ｅ。自动化水平和连锁要求、调速要求。
F．要求供电可靠性高的用电设备名称、规格容量、台数和服务对象。
G。车间环境情况及扩建予留情况。
2．3.2施工图设计
除初步（方案）设计所提资料外尚要提供:
Ａ。用电设备空间定位尺寸、生产联系信号、报警、检修电源等设置地点及要求.
B.联锁控制要求。
Ｃ．生产机械与配用电动机的相对位置尺寸。
D。配套电控资料。
E．对照明的特殊要求.
2.4 向计控专业提资要求
2.4．1初步（方案）设计
Ａ．车间生产特征，工艺过程。
B。测控车间的设备配置图。
C．对自动化仪表测控装备水平的要求。
D.自动测控部位的介质特征,有关技术参数测控范围的精度要求.
E.对生产系统安全的要求。
F.车间扩建予留情况。
2．４．2施工图设计
除初步(方案）设计所提资料外还应提供:
Ａ.控制对象的起源位置和环境条件，介质名称和特征，以及测点所在设备和管道有关数据。B．控制方式等。
2。5向水道专业提资要求
2.５。1初步（方案）设计
A．车间生产特征和工艺过程,成品或半成品产能，及对给排水要求.
B。设备配置平面剖面图.
C.生产用水量、水压、水质和水温资料。
D.生产废水的排放量、排放制度、ＰH值、温度，以及污染物质的名称,物化性质。
E．综合回收废水的性质、排放量、温度和固体物含量。
F．当需用循环水时，应提供对循环水质、水温、水压要求,冷却回水的进出口温度、水质或热交换量.
E.生活用水的要求。
2。5。2施工图设计
除上述初步（方案）设计阶段资料外,还需提出:
Ａ。全部供水、排水点的位置、标高、连接尺寸及接管方式.
B．工艺设备安装图及冷却水(工艺用水）进出口的位置、标高、管径、连接方式、进出口温度及冷却水与设备内表面直接接触部分的设备材质。
C.循环水的水质、水温、水压要求和循环水系统的布置位置.
D.主要生产工艺设备的室外供排水、循环水、工艺管网统一布置时,应提出本专业接管的标高、
管径、联接尺寸、接管方式、管道材料等。
E．供排水需用量自动控制的要求。
2。6 向暖通专业提资要求
2．6。1初步（方案）设计
A.生产车间及工序的特征以及工艺流程，生产过程中对采暖通风方面的要求。
B．设备配置图对暖通用房位置及大小的建议.
Ｃ．对空气调节的要求。
Ｄ．生产工艺过程、生产设备散发有害气体、有害物质的名称、理化性质、数量.
Ｅ。需通风冷却的设备及冷却位置.
F．其它散热设备的散热情况及散热量。
Ｇ．需要回收的粉尘和物料的有关资料。
H．生产过程中产生的烟气量、温度及其性质。
2.6.2施工图设计
除上内容外还应提出:
Ａ．需局部排风送风的工艺设备安装图。送、排风点的位置、标高和相关尺寸。
Ｂ．建议通风采暖设施占据的空间或位置尺寸。
C．生产车间辅助用房的配置图及所排废气的理化性质及数量.
D。车间环境要求及扩建预留位置.
2。7向总图专业提资要求
2.7．1初步(方案）设计
A。生产和辅助厂房名称、尺寸（长、宽、高),车间之间的运输及相互关系。
B。车间的生产特征及工艺流程，以及对总图运输的要求.
C。车间设备配置平剖面图，车间外部构筑物布置图及外形尺寸。
D．原料、成品、中间生产物料、废渣、辅助材料、燃料、溶剂等的名称、性质、产量、用量、以及装载、包装方式、贮藏及贮存时间要求。
Ｅ.室外管道线路及管沟、地沟线路及断面尺寸。
２.7.2施工图设计
除初步（方案）设计提资外还应提下列资料：
Ａ。室外管线(管沟）的标高、走向、坡度，输送介质的管沟断面尺寸和布置。
B。室内外选用设备的整机重量，最大外形尺寸。
2.8向概预算专业提资要求
Ａ．生产车间及工序的特征及工艺流程。
B.标准设备名称、型号及生产厂家,规格型号不确定时提供设备重量。
C.标准设备的压力等级、名称、规格、材质、重量以及保温情况
D.带搅拌的槽体需提供搅拌情况.
２.９向技经专业提资要求
A.生产车间及工序的特征及工艺流程。
B. 产品生产工作制度及劳动定员。
Ｃ．产品年产量,主要投入物及产出物的相关指标。
３．工程制图标准—工艺专业
３。１施工图设计的内容和深度
本专业施工图设计的内容和深度原则执行:中华人民共和国行业标准《化工工艺设计施工图内容和深度统一规定》HG2０519-９2（简称施工图统一规定）,但设计文件中的表格仍使用中大设计公司统一的格式.为保证设计质量,在设计过程中，要严格遵守国家或行业最新颁布的标准、规范和规定,以及公司有关设计规定。
除按施工图统一规定要求外，图纸编号、字体文件、大小、宽度等还应执行中大设计公司《设计制图规定》。
3.2 设计依据、标准
设计依据一般应包括工程初步设计、上级主管部门的批文、各技术方案讨
论会议纪要、设计计划等文件.
３．3工艺专业常用的标准、规范如下，具体项目可适当调整。
(1)《化工装置工艺系统工程设计规定》（一）HG/T20557－95
（2）《化工装置工艺系统工程设计规定》（二）HG／T20５70-95
（3）《化工装置工艺系统工程设计规定》(三）HG/Ｔ20559—93
（４)《化工工艺设计施工图内容和深度统一规定》HG／T２０５19－92
（5)《化工装置设备布置设计规定》HG20546－92
（6）《化工装置管道布置设计规定》ＨG/T２０549—1998
（７)《化工企业安全卫生设计规定》HG20571－95
（８）《石油化工企业设计防火规范》（99 修订本) GB501６0—9２
(9）《建筑设计防火规范》ＧB50016－２０06
(１0）《化工配管用无缝及焊接钢管尺寸选用系列》ＨG２05５3—93
（11）《石油化工企业管道设计器材选用通则》SH3０59-2001
(12）《流体输送用无缝钢管》GＢ／T8163－1999
(13)《流体输送用不锈钢无缝钢管》ＧB/T149７6-２002
（14)《低压流体输送用镀锌焊接钢管》GB／Ｔ３091-2001
（１5)《钢制对焊无缝管件》GB/T1245９—2005
(16）《锻钢制承插焊管件》GB／T143８3-93
(17)《钢制管法兰、垫片、紧固件》HG20592～２0635－97
（18）《管架标准图》(1～5 册) HG／Ｔ2１629-１999
(19）《化工设备、管道外防腐设计规定》HG/Ｔ20６７9—1990
(２０)《工业金属管道工程施工及验收规范》GＢ5023５—97
(２１)《石油化工企业厂区管线综合设计规范》SH3054－９3
(22)《过程检测和控制系统用文字代号和图形符号》ＨG205０5—92
(23）《工业设备及管道绝热工程设计规范》GB５0264—97。
（2４）《化工金属管道工程施工及验收规范》ＨG20２25—95
（２5）《石油化工有毒、可燃介质管道工程施工及验收规范》SH３5０1-２００2

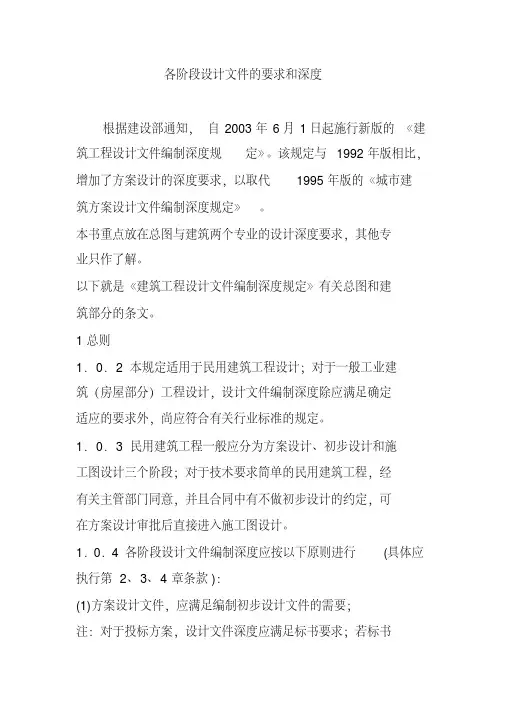

建筑工程设计文件编制深度规定 2016年11月
前言 本规定依据《建设工程质量管理条例》（国务院第279号令）和《建设工程勘察设计管 理条例》（国务院第662号令）,在《建筑工程设计文件编制深度规定》（2008年版）基础上修编而成。 本规定与2008年版规定相比主要变化如下： ——新增绿色建筑技术应用的内容。 ——新增装配式建筑设计内容。 ——新增建筑设备控制相关规定。 ——新增建筑节能设计要求，包括各相关专业的设计文件和计算书深度要求。 ——新增结构工程超限设计可行性论证报告内容。 ——新增建筑幕墙、基坑支护及建筑智能化专项设计内容。 ——根据建筑工程项目在审批、施工等方面对设计文件深度要求的变化，对原规定中部分条文作了修改，使之更加适用于目前的工程项目设计，尤其是民用建筑工程项目设计。 本规定由住房和城乡建设部批准。 本规定的主编单位为中南建筑设计院股份有限公司，参编单位为中国建筑西北设计研究 院有限公司、华东建筑设计研究院有限公司、中国建筑西南设计研究院有限公司、中国建筑东北设计研究院有限公司、北京市建筑设计研究院有限公司、广东省建筑设计研究院、中国建筑业协会智能建筑分会、中建科技集团有限公司。 本规定主要起草人： 总负责人：李霆 总则、一般要求部分：刘炳清 建筑、总平面部分：翁皓、党春红、李春舫、林莉 结构部分：李霆、徐厚军、郑瑾 建筑电气部分：杜毅威、熊江 给水排水部分：金鹏、涂正纯 供暖通风与空气调节、热能动力部分：郑小梅、杨允立、吴光林、马友才 技术经济部分：张变兰、聂钢 建筑幕墙部分：王书华 基坑工程部分：陈义平 建筑智能化部分：耿望阳 装配式建筑部分：叶浩文、樊则森、李文、孙占琦、蒋杰、马涛、王炜、张沂
拟采用 1、相关批复。成果文件是否符合有关主管部门对本工程批示的规划许可技术条件(用地性质、道路红线、建筑控制线、城市绿线、用地红线、安全间距、容积率、建筑密度、绿化率等)，以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面的特殊要求； 2、总平面图。设计是否结合地域特点、自然环境、气候、交通以及环境保护等要求因地制宜，远近期统筹兼顾、预留发展用地，充分考虑拟保留的地形、地物合理分区和布置工艺区、建构筑物及场地道路等； 3、竖向设计。(1)竖向设计依据(如城市道路和管道的标高、地形、排水、土方平衡等情况)；(2)竖向设计是否合理利用地形，综合考虑功能、安全、景观、排水等要求进行竖向布置；(3)防灾措施是否合理，如针对洪水、滑坡、潮汐及特殊工程地质(湿暗性或膨胀性土)等的技术措施。 4、文通组织。(1)人流和车流的组织、道路、出入口、场地布置等是否合理；(2)道路主要的设计技术条件(路面宽度、路面类型、最大及最小纵坡等)。 5、输送管道 (1)设计输送能力是否合适；管道材质、管径壁厚、设计压力是否合理；路由是否最优，合理减少管道长度； (2)交通条件，是否结合实际情况设置了必要的维检修
(3)大中型河流、公路、铁路的穿跨越位置是否满足当地主管部门和规划部门的要求； (4)大开挖穿越是否有无稳管和水工保护措施； (5)定向钻穿越地层是否适宜，埋深是否符合规范要求；穿越曲线否合理，出入土点是否有合适的施工场地； (6)山体隧道的洞口位置、衬砌型式选择是否合理，地质条件是否适合； (7)管道敷设是否与周围环境相协调； 6、工艺安装 7、建筑结构。(1)建筑物使用功能、功能分区、平面布局等；(2)是否达到规定的设计深度要求；(3)是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准； (4)地基基础和结构设计等是否安全；(5)建筑防火设计；(6)外立面、屋面及内部装修风格。 1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2、地基基础和结构设计等是否安全。 3、是否符合公众利益。 4、施工图是否达到规定的设计深度要求。 5、是否符合作为设计依据的政府有关部门的批准文件
建筑工程设计文件编制深度规定
2016年11月 前言 本规定依据《建设工程质量管理条例》（国务院第279号令）和《建设工程勘察设计管理条例》（国务院第662号令）,在《建筑工程设计文件编制深度规定》（2008年版）基础上修编而成。本规定与2008年版规定相比主要变化如下： ——新增绿色建筑技术应用的内容。 ——新增装配式建筑设计内容。 ——新增建筑设备控制相关规定。 ——新增建筑节能设计要求，包括各相关专业的设计文件和计算书深度要求。 ——新增结构工程超限设计可行性论证报告内容。 ——新增建筑幕墙、基坑支护及建筑智能化专项设计内容。 ——根据建筑工程项目在审批、施工等方面对设计文件深度要求的变化，对原规定中部分条文作了修改，使之更加适用于目前的工程项目设计，尤其是民用建筑工程项目设计。 本规定由住房和城乡建设部批准。 本规定的主编单位为中南建筑设计院股份有限公司，参编单位为中国建筑西北设计研究院有限公司、华东建筑设计研究院有限公司、中国建筑西南设计研究院有限公司、中国建筑东北设计研究院有限公司、北京市建筑设计研究院有限公司、广东省建筑设计研究院、中国建筑业协会智能建筑分会、中建科技集团有限公司。 本规定主要起草人： 总负责人：李霆 总则、一般要求部分：刘炳清 建筑、总平面部分：翁皓、党春红、李春舫、林莉 结构部分：李霆、徐厚军、郑瑾
建筑电气部分：杜毅威、熊江 给水排水部分：金鹏、涂正纯 供暖通风与空气调节、热能动力部分：郑小梅、杨允立、吴光林、马友才 技术经济部分：张变兰、聂钢 建筑幕墙部分：王书华 基坑工程部分：陈义平 建筑智能化部分：耿望阳 装配式建筑部分：叶浩文、樊则森、李文、孙占琦、蒋杰、马涛、王炜、张沂 目录 1 总则 (1) 2 方案设计 (2) 2.1 一般要求 (2) 2.2 设计说明书 (2) 2.3 设计图纸 (6) 3 初步设计 (8) 3.1 一般要求 (8) 3.2 设计总说明 (8) 3.3 总平面 (9) 3.4 建筑 (11) 3.5 结构 (14) 3.6 建筑电气 (17) 3.7 给水排水 (20) 3.8 供暖通风与空气调节 (24) 3.9 热能动力 (26) 3.10 概算 (28) 4 施工图设计 (30) 4.1 一般要求 (30) 4.2 总平面 (30) 4.3 建筑 (32) 4.4 结构 (36) 4.5 建筑电气 (43) 4.6 给水排水 (46) 4.7 供暖通风与空气调节 (50)
建筑设计图纸表达(方案设计深度) 注：下列信息并不全面，仅供参考。 参考资料：《建筑工程设计文件编制深度规定》、《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》 总平面图 1.应表示的内容 1)场地的范围：表示出用地红线、道路红线 2)场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑物、古树名木、 历史文化遗存、现有地形与标高、水体、不良地质情况等） 3)场地内拟建道路、停车场、广场、绿地及建筑物的布置，并表示出主要建筑物与用地界线（或道路红 线、建筑红线）及相邻建筑物之间的距离。 4)拟建主要建筑物的名称、出入口位置、层数与设计标高，以及地形复杂时主要道路、广场的控制标高。 5)指北针或风玫瑰图、比例。 2.表达的规范性 1)线型要求参见《房屋建筑制图统一标准》 2)总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐。 3)总图应按上北下南方向绘制。根据场地形状或布局，可向左或右偏转，但不宜超过45°。 4)总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对标高与绝对标高的换算关系。 3.表达的表现性（非实际工程制图适用） 1）一般原则：各种表现性的表达手段不得影响各项规定内容的规范性表达 2）阴影：为了更直观反映建筑体量的高差关系，可以在总图上表示建筑阴影。投影角度应符合某时刻真实日照角度，投影区域不宜过大，应呈半透明。 3）色彩：一般不必要。需要时，可以表达对象的真实色彩，或用色彩区别场地内建筑与周围建筑。 4）切忌把总图当作分析图使用，而使用多余的符号、标注、色彩。方案的各种特性应该由各种分析图表达。
景观工程设计文件编制深度规定目录 景观工程设计文件编制深度规定 (1) 目录 (1) 一、总则 (3) 二、方案设计 (3) 二、方案设计 (3) 2.1 方案设计文件包括内容 (3) 2.2 设计说明 (3) 2.2.1 设计依据及基础资料 (3) 2.2.2 场地概述 (4) 2.2.3 总平面设计 (4) 2.3设计图纸 (4) 2.3.1 场地现状图 (4) 2.3.2 总平面图 (5) 2.3.3 功能分区图 (5) 2.3.4 种植设计总平面 (5) 2.3.5主要景点放大平面图 (5) 2.3.6主要景点的立面剖面图或效果图 (5) 2.3.7景观建筑构筑物方案设计。 (5) 2.3.8 景观标识小品设施及灯具设计 (5) 2.3.7设备管网与场地外线衔接的必要文字说明或示意图。 (5) 三、初步设计 (6) 3.1 一般要求 (6) 3.1.1 初步设计文件包括内容 (6) 3.1.2 初步设计文件编制程序 (6) 3.2 设计总说明 (6) 3.2.1 园林景观专业 (6) 3.2.2 给水排水专业 (8) 3.2.3 电气专业 (9) 3.3 设计图纸 (9) 3.3.1 园林景观专业 (9) 1、总平面图 (9) 2、总分区索引图 (10) 3、总平面放线设计图 (10) 4、竖向布置图 (10) 5、总平面铺装索引图 (10) 6、水系放线图 (10) 7、道路放线图 (11) 8、分区平面图及索引图 (11) 9、分区放线平面图 (11) 10、分区竖向设计图 (11) 11、铺装设计图 (11)
12、种植平面图 (12) 13、水景设计图 (12) 14、园林景观建筑、小品设计图 (12) 3.3.2 给水排水专业 (12) 3.3.3 电气专业 (13) 3.3.4 图纸增减 (13) 四、施工图设计 (13) 4.1一般规定 (13) 4.1.1 施工设计文件需要满足的要求 (13) 4.1.2 总封面应标明以下内容 (13) 4.2 园林景观专业 (13) 4.2.1施工图阶段景观专业设计文件包括内容 (13) 4.2.2施工设计文件顺序 (14) 4.2.3图纸目录 (14) 4.2.4施工图设计说明 (14) 4.2.5.园林专业图纸内容 (15) 1、总平面图 (15) 2、总平面分区索引图 (15) 3、总平面放线设计图 (16) 4、总平面竖向布置图 (16) 5、总平面铺装索引图 (16) 6、种植设计图 (16) 7、水系放线图 (17) 8、道路放线图 (17) 9、分区平面图及索引图 (17) 9、分区放线平面图 (18) 10、分区竖向设计图 (18) 11、铺装详图 (18) 12、景观节点详图 (18) 13、其它详图 (19) （一）、水景详图 (19) （二）、铺装详图 (19) （三）、景观建筑、小品详图 (19) 4.2.6 图纸增减 (20) 4.3 结构专业 (20) 4.4 给水排水专业 (20) 4.5 电气专业 (21)

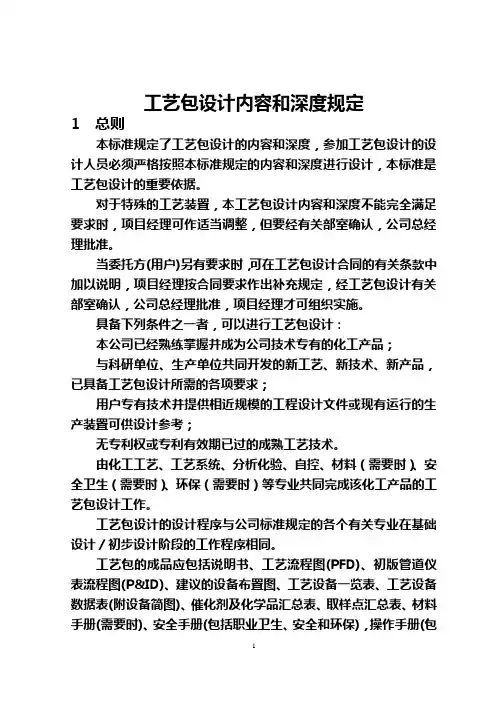

工艺包设计内容和深度规定 1总则 本标准规定了工艺包设计的内容和深度，参加工艺包设计的设计人员必须严格按照本标准规定的内容和深度进行设计，本标准是工艺包设计的重要依据。 对于特殊的工艺装置，本工艺包设计内容和深度不能完全满足要求时，项目经理可作适当调整，但要经有关部室确认，公司总经理批准。 当委托方(用户)另有要求时，可在工艺包设计合同的有关条款中加以说明，项目经理按合同要求作出补充规定，经工艺包设计有关部室确认，公司总经理批准，项目经理才可组织实施。 具备下列条件之一者，可以进行工艺包设计：本公司已经熟练掌握并成为公司技术专有的化工产品；与科研单位、生产单位共同开发的新工艺、新技术、新产品，已具备工艺包设计所需的各项要求；用户专有技术并提供相近规模的工程设计文件或现有运行的生产装置可供设计参考；无专利权或专利有效期已过的成熟工艺技术。 由化工工艺、工艺系统、分析化验、自控、材料（需要时）、安全卫生（需要时）、环保（需要时）等专业共同完成该化工产品的工艺包设计工作。 工艺包设计的设计程序与公司标准规定的各个有关专业在基础设计／初步设计阶段的工作程序 相同。 工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包 括分析手册)、物性数据手册以及有关的计算书。 工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量 控制要求相同。 2工艺包设计内容和深度的规定 2.1说明书 工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容： 2.1.1概述 a)生产方法、装置特点 描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。 b)产品名称及规模产品名称及规模年操作时间装置运行方式，按五班三运转或四班三运转，或者其他方式运转。 c)装置组成 按工艺过程的先后顺序,列出组成装置各工段的名称。 d)三废排放数量及组成列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。 2.1.2设计基础 a)原料及催化剂、化学品规格分别列出有关原料、催化剂及化学品的名称及规格。 b)公用工程规格。分别列出水、电、气、汽等公用工程的名称及规格。 2.1.3工艺设计 a)工艺叙述 1)工艺原理 叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式(包括主、副反应)，说明所采用的催化剂。 2)工艺流程叙述 按照工艺过程顺序，分工段及系统(塔系统、反应器系统、压缩机系统)详细叙述工艺流程。 b)正常生产主要操作条件
