H a r b i n I n s t i t u t e o f T e c h n o l o g y 机械原理大作业二 课程名称： 机械原理 设计题目： 凸轮机构设计 一．设计题目 设计直动从动件盘形凸轮机构， 1.运动规律（等加速等减速运动） 推程 0450≤≤? 推程 009045≤≤? 2.运动规律（等加速等减速运动） 回程 00200160≤≤? 回程 00240200≤≤? 三．推杆位移、速度、加速度线图及凸轮s d ds -φ 线图 采用VB 编程，其源程序及图像如下： 1.位移： Private Sub Command1_Click() Timer1.Enabled = True '开启计时器 End Sub Private Sub Timer1_Timer() Static i As Single
Dim s As Single, q As Single 'i作为静态变量，控制流程；s代表位移；q代表角度 Picture1.CurrentX = 0 Picture1.CurrentY = 0 i = i + 0.1 If i <= 45 Then q = i s = 240 * (q / 90) ^ 2 Picture1.PSet Step(q, -s), vbRed ElseIf i >= 45 And i <= 90 Then q = i s = 120 - 240 * ((90 - q) ^ 2) / (90 ^ 2) Picture1.PSet Step(q, -s), vbGreen ElseIf i >= 90 And i <= 150 Then q = i s = 120 Picture1.PSet Step(q, -s), vbBlack ElseIf i >= 150 And i <= 190 Then q = i s = 120 - 240 * (q - 150) ^ 2 / 6400 Picture1.PSet Step(q, -s), vbBlue ElseIf i >= 190 And i <= 230 Then
机械原理大作业 This model paper was revised by the Standardization Office on December 10, 2020
机械原理大作业三 课程名称：机械原理 设计题目：齿轮传动设计 院系： 班级： 设计者： 学号： 指导教师： 设计时间： 1、设计题目 机构运动简图 机械传动系统原始参数
2、传动比的分配计算 电动机转速min /745r n =，输出转速m in /1201r n =，min /1702r n =， min /2303r n ，带传动的最大传动比5.2max =p i ,滑移齿轮传动的最大传动比4m ax =v i ，定轴齿轮传动的最大传动比4m ax =d i 。 根据传动系统的原始参数可知，传动系统的总传动比为： 传动系统的总传动比由带传动、滑移齿轮传动和定轴齿轮传动三部分实现。设带传动的传动比为5.2max =p i ，滑移齿轮的传动比为321v v v i i i 、、，定轴齿轮传动的传动比为f i ，则总传动比 令 4max 1==v v i i 则可得定轴齿轮传动部分的传动比为 滑移齿轮传动的传动比为 设定轴齿轮传动由3对齿轮传动组成，则每对齿轮的传动比为 3、齿轮齿数的确定 根据滑移齿轮变速传动系统中对齿轮齿数的要求，可大致选择齿轮5、6、7、8、9和10为角度变位齿轮，其齿数： 35,18,39,14,43,111098765======z z z z z z ；它们的齿顶高系数1=* a h ，径向间 隙系数25.0=*c ，分度圆压力角020=α，实际中心距mm a 51'=。
机械原理 课后习题及参考答案
机械原理课程组编 武汉科技大学机械自动化学院
习题参考答案 第二章机构的结构分析 2-2 图2-38所示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。 4 3 5 1 2 解答：原机构自由度F=3?3- 2 ?4-1 = 0，不合理，改为以下几种结构均可： 2-3 图2-396为连杆；7为齿轮及偏心轮；8为机架；9为压头。试绘制其机构运动简图，并计算其自由度。
O 齿轮及偏心轮ω A 齿轮及凸轮 B E F D C 压头 机架 连杆 滑杆滑块 摆杆滚子 解答：n=7; P l =9; P h =2，F=3?7-2 ?9-2 = 1 2-6 试计算图2-42所示凸轮—连杆组合机构的自由度。 解答：a) n=7; P l =9; P h =2，F=3?7-2 ?9-2 =1 L 处存在局部自由度，D 处存在虚约束 b) n=5; P l =6; P h =2，F=3?5-2 ?6-2 =1 E 、B 处存在局部自由度，F 、C 处存在虚约束
b) a)A E M D F E L K J I F B C C D B A 2-7 试计算图2-43所示齿轮—连杆组合机构的自由度。 B D C A (a) C D B A (b) 解答：a) n=4; P l =5; P h =1，F=3?4-2 ?5-1=1 A 处存在复合铰链 b) n=6; P l =7; P h =3，F=3?6-2 ?7-3=1 B 、C 、D 处存在复合铰链 2-8 试计算图2-44所示刹车机构的自由度。并就刹车过程说明此机构自由度的变化情况。
机械原理大作业 二、题目（平面机构的力分析） 在图示的正弦机构中,已知l AB =100 mm,h1=120 mm,h2 =80 mm,W1 =10 rad/s(常数)，滑块2和构件3的重量分别为G2 =40 N和G3 =100 N,质心S2 和S3 的位置如图所示，加于构件3上的生产阻力Fr=400 N，构件1的重力和惯性力略去不计。试用解析法求机构在Φ1=60°、150°、220°位置时各运动副反力和需加于构件1上的平衡力偶M 。 b Array 二、受力分析图
三、算法 (1)运动分析 AB l l =1 滑块2 22112112/,/s m w l a s m w l v c c == 滑块3 21113113/cos ,sin s m l w v m l s ??== 212 113/sin s m w l a ?-= (2)确定惯性力 N w l g G a m F c 2 1122212)/(== N w l g G a m F 121133313sin )/(?-== (3)受力分析 i F F i F F x R D R x R C R 43434343,=-= j F j F F R R R 232323-==
j F i F j F i F F R x R y R x R R 2121121212--=+= j F F F y R x R R 414141+= 取移动副为首解副 ① 取构件3为分离体，并对C 点取矩 由0=∑y F 得 1323F F F r R -= 由0=∑x F 得 C R D R F F 4343= 由 ∑=0C M 得 2112343/cos h l F F R D R ?= ②取构件2为分离体 由0=∑x F 得 11212cos ?R x R F F = 由0 =∑y F 得 1123212sin ?F F F R y R -= ③取构件1为分离体，并对A 点取矩 由0=∑x F 得 x R x R F F 1241= 由0 =∑ y F 得 y R y R F F 1241= 由0=A M 得 1132cos ?l F M R b = 四、根据算法编写Matlab 程序如下： %--------------已知条件---------------------------------- G2=40; G3=100; g=9.8; fai=0; l1=0.1; w1=10; Fr=400; h2=0.8; %--------分布计算，也可将所有变量放在一个矩阵中求解------------------- for i=1:37 a2=l1*(w1^2); a3=-l1*(w1^2)*sin(fai); F12=(G2/g)*a2;
第二章习题及解答 2-1 如题图2-1所示为一小型冲床，试绘制其机构运动简图，并计算机构自由度。 （a）（b） 题图2-1 解： 1)分析 该小型冲床由菱形构件1、滑块2、拨叉3和圆盘4、连杆5、冲头6等构件组成，其中菱形构件1为原动件，绕固定点A作定轴转动，通过铰链B与滑块2联接，滑块2与拨叉3构成移动副，拨叉3与圆盘4固定在一起为同一个构件且绕C轴转动，圆盘通过铰链与连杆5联接，连杆带动冲头6做往复运动实现冲裁运动。 2)绘制机构运动简图 选定比例尺后绘制机构运动简图如图（b）所示。 3)自由度计算 其中n=5，P L=7, P H=0, F=3n-2P L-P H=3×5-2×7=1 故该机构具有确定的运动。 2-2 如题图2-2所示为一齿轮齿条式活塞泵，试绘制其机构运动简图，并计算机构自由度。
（a）（b） 题图2-2 解： 1)分析 该活塞泵由飞轮曲柄1、连杆2、扇形齿轮3、齿条活塞4等构件组成，其中飞轮曲柄1为原动件，绕固定点A作定轴转动，通过铰链B与连杆2联接，连杆2通过铰链与扇形齿轮3联接，扇形齿轮3通过高副接触驱动齿条活塞4作往复运动，活塞与机架之间构成移动副。 2) 绘制机构运动简图 选定比例尺后绘制机构运动简图如图（b）所示。 3)自由度计算 其中n=4，P L=5, P H=1 F=3n-2P L-P H=3×4-2×5-1=1 故该机构具有确定的运动。 2-3 如图2-3所示为一简易冲床的初步设计方案，设计者的意图是电动机通过一级齿轮1和2减速后带动凸轮3旋转，然后通过摆杆4带动冲头实现上下往复冲压运动。试根据机构自由度分析该方案的合理性，并提出修改后的新方案。

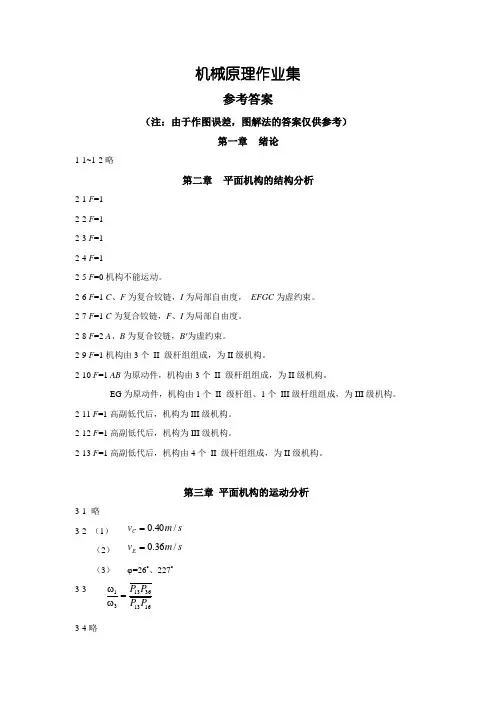

机械原理作业集（第2版） 参考答案 （注：由于作图误差，图解法的答案仅供参考） 第一章绪论 1-1~1-2略 第二章平面机构的结构分析 2-1 2-2 2-3 F=1 2-4 F=1 2-5 F=1 2-6 F=1 2-7 F=0机构不能运动。 2-8 F=1 2-9 F=1 2-10 F=1 2-11 F=2 2-12 F=1 2-13 F=1 2为原动件，为II级机构。 8为原动件，为III级机构。 2-14 F=1，III级机构。 2-15 F=1，II级机构。 2-16 F=1，II级机构。F=1，II级机构。 第三章平面机构的运动分析 3-1 3-2（1）转动中心、垂直导路方向的无穷远处、通过接触点的公法线上（2）P ad

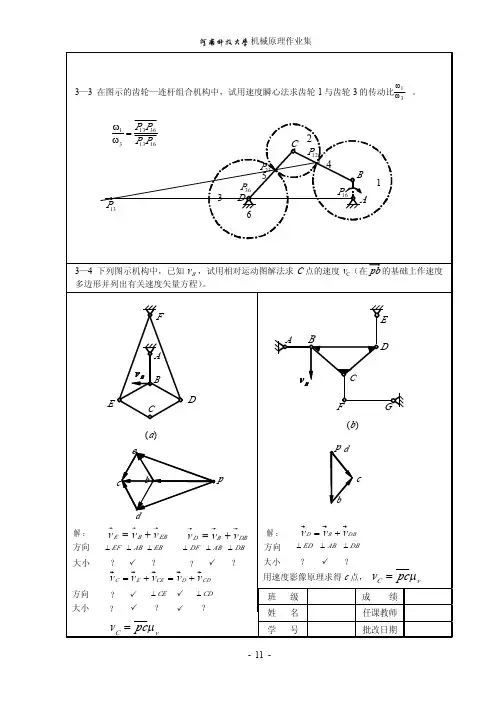

（3）铰链，矢量方程可解；作组成组成移动副的两活动构件上重合点的运动分析时，如果铰链点不在导路上 （4） 、 （5）相等 （6） 同一构件上任意三点构成的图形与速度图（或加速度图）中代表该三点绝对速度（或加速度）的矢量端点构成的图形， 一致 ；已知某构件上两点的速度，可方便求出第三点的速度。 （7）由于牵连构件的运动为转动，使得相对速度的方向不断变化。 3-3 16 1336133 1P P P P =ωω 3-4 略 3-5（1）080m /s C v .=（2）0.72m /s E v = （3） ?=26°、227° 3-6~3-9 略 3-10（a ）、（b ）存在， （c ）、（d ）不存在。 3-11~3-16 略 3-17 第四章 平面机构的力分析、摩擦及机械的效率 4-1 4-2 4-3 )sin )(( 2 11212 l l l l l l f f V ++ +=θ 4-4 F =1430N 4-5~4-9略 2 32/95.110 s m v -==ωB v JI v
Harbin Institute of Technology 机械原理大作业（一） 课程名称：机械原理 设计题目：连杆机构运动分析 院系：机电工程学院 班级： 设计者： 学号： 指导教师：
一、题目（13） 如图所示机构，已知各构件尺寸：Lab=150mm;Lbc=220mm;Lcd=250mm;Lad=300mm;Lef=60mm;Lbe=110mm;EF⊥BC。试研究各杆件长度变化对F点轨迹的影响。 二、机构运动分析数学模型 1.杆组拆分与坐标系选取 本机构通过杆组法拆分为： I级机构、II级杆组RRR两部分如下：
2.平面构件运动分析的数学模型 图3 平面运动构件（单杆）的运动分析 2.1数学模型 已知构件K 上的1N 点的位置1x P ,1y P ，速度为1x v ,1Y v ，加速度为1 x a ，1y a 及过点的1N 点的线段12N N 的位置角θ，构件的角速度ω，角加速度ε，求构件上点2N 和任意指定点3N （位置参数13N N ＝2R ，213N N N ∠＝γ）的位置、 速度、加速度。 1N ，3N 点的位置为： 211cos x x P P R θ=+ 211sin y y P P R θ=+ 312cos()x x P P R θγ=++ 312sin()y y P P R θγ=++ 1N ，3N 点的速度，加速度为： 211211sin ()x x x y y v v R v P P ωθω=-=-- 211121sin (-) y y y x x v v R v P P ωθω=-=- 312131sin() () x x x y y v v R v P P ωθγω=-+=--312131cos()() y y y x x v v R v P P ωθγω=-+=-- 2 212121()()x x y y x x a a P P P P εω=---- 2 212121()() y y x x y y a a P P P P εω=+--- 2313131()()x x y y x x a a P P P P εω=---- 23133(1)(1) y y x x y y a a P P P P εω=+--- 2.2 运动分析子程序 根据上述表达式，编写用于计算构件上任意一点位置坐标、速度、加速度的子程序如下： 1>位置计算 function [s_Nx,s_Ny ] =s_crank(Ax,Ay,theta,phi,s) s_Nx=Ax+s*cos(theta+phi); s_Ny=Ay+s*sin(theta+phi); end 2>速度计算 function [ v_Nx,v_Ny ] =v_crank(s,v_Ax,v_Ay,omiga,theta,phi) v_Nx=v_Ax-s*omiga.*sin(theta+phi); v_Ny=v_Ay+s*omiga.*cos(theta+phi); end 3>加速度计算 function [ a_Nx,a_Ny ]=a_crank(s,a_Ax,a_Ay,alph,omiga,theta,phi) a_Nx=a_Ax-alph.*s.*sin(theta+phi)-omiga.^2.*s.*cos(theta+phi);
机械原理课后全部习题答案 目录 第1章绪论 (1) 第2章平面机构的结构分析 (3) 第3章平面连杆机构 (8) 第4章凸轮机构及其设计 (15) 第5章齿轮机构 (19) 第6章轮系及其设计 (26) 第8章机械运动力学方程 (32) 第9章平面机构的平衡 (39)
第一章绪论 一、补充题 1、复习思考题 1)、机器应具有什么特征机器通常由哪三部分组成各部分的功能是什么 2）、机器与机构有什么异同点 3）、什么叫构件什么叫零件什么叫通用零件和专用零件试各举二个实例。 4）、设计机器时应满足哪些基本要求试选取一台机器，分析设计时应满足的基本要求。 2、填空题 1)、机器或机构，都是由组合而成的。 2）、机器或机构的之间，具有确定的相对运动。 3）、机器可以用来人的劳动，完成有用的。 4）、组成机构、并且相互间能作的物体，叫做构件。 5）、从运动的角度看，机构的主要功用在于运动或运动的形式。 6）、构件是机器的单元。零件是机器的单元。 7）、机器的工作部分须完成机器的动作，且处于整个传动的。 8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。 9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。 3、判断题 1)、构件都是可动的。（） 2）、机器的传动部分都是机构。（） 3）、互相之间能作相对运动的物件是构件。（） 4）、只从运动方面讲，机构是具有确定相对运动构件的组合。（）5）、机构的作用，只是传递或转换运动的形式。（） 6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。（）
7）、机构中的主动件和被动件，都是构件。（） 2 填空题答案 1）、构件2）、构件3）、代替机械功4）、相对运动5）、传递转换6）、运动制造7）、预定终端8）、中间环节9）、确定有用构件 3判断题答案 1）、√2）、√3）、√4）、√5）、×6）、√7）、√
机械原理大作业三 课程名称: 机械原理 级: 者: 号: 指导教师: 设计时间: 1.2机械传动系统原始参数 设计题目： 系: 齿轮传动设计 1、设计题 目 1.1机构运动简图 - 11 7/7777777^77 3 UtH TH7T 8 'T "r 9 7TTTT 10 12 - 77777" 13 ///// u 2
电动机转速n 745r/min ,输出转速n01 12r/mi n , n02 17r /mi n , n°323r/min，带传动的最大传动比i pmax 2.5 ,滑移齿轮传动的最大传动比 i vmax 4，定轴齿轮传动的最大传动比i d max 4。 根据传动系统的原始参数可知，传动系统的总传动比为： 传动系统的总传动比由带传动、滑移齿轮传动和定轴齿轮传动三部分实 现。设带传动的传动比为i pmax 2.5，滑移齿轮的传动比为9、心、「3，定轴齿轮传动的传动比为i f，则总传动比 i vi i vmax 则可得定轴齿轮传动部分的传动比为 滑移齿轮传动的传动比为 设定轴齿轮传动由3对齿轮传动组成，则每对齿轮的传动比为 3、齿轮齿数的确定 根据滑移齿轮变速传动系统中对齿轮齿数的要求，可大致选择齿轮5、6、 7、8 9和10为角度变位齿轮，其齿数: Z5 11,Z6 43,Z7 14,Z8 39,Z9 18,乙。35 ；它们的齿顶高系数0 1，径向间隙
系数c 0.25，分度圆压力角200，实际中心距a' 51mm。 根据定轴齿轮变速传动系统中对齿轮齿数的要求，可大致选择齿轮11、12、13和14为角度变位齿轮，其齿数：Z11 z13 13，乙 2 z14 24。它们的齿顶高系数d 1，径向间隙系数c 0.25，分度圆压力角200,实际中心距 a' 46mm。圆锥齿轮15和16选择为标准齿轮令13,乙 6 24，齿顶高系数 h a 1，径向间隙系数c 0.20，分度圆压力角为200（等于啮合角’）。 4、滑移齿轮变速传动中每对齿轮几何尺寸及重合度的计算 4.1滑移齿轮5和齿轮6
第8章作业 8-l 铰链四杆机构中，转动副成为周转副的条件是什么?在下图所示四杆机构ABCD 中哪些运动副为周转副?当其杆AB 与AD 重合时，该机构在运动上有何特点?并用作图法求出杆3上E 点的连杆曲线。 答：转动副成为周转副的条件是： （1）最短杆与最长杆的长度之和小于或等于其他两杆长度之和； （2）机构中最短杆上的两个转动副均为周转副。图示ABCD 四杆机构中C 、D 为周转副。 当其杆AB 与AD 重合时，杆BE 与CD 也重合因此机构处于死点位置。 8-2曲柄摇杆机构中，当以曲柄为原动件时，机构是否一定存在急回运动，且一定无死点?为什么? 答：机构不一定存在急回运动，但一定无死点，因为： （1）当极位夹角等于零时，就不存在急回运动如图所示， （2）原动件能做连续回转运动，所以一定无死点。 8-3 四杆机构中的极位和死点有何异同? 8-4图a 为偏心轮式容积泵；图b 为由四个四杆机构组成的转动翼板式容积泵。试绘出两种泵的机构运动简图，并说明它们为何种四杆机构，为什么? 解 机构运动简图如右图所示，ABCD 是双曲柄机构。 因为主动圆盘AB 绕固定轴A 作整周转动，而各翼板CD 绕固定轴D 转动，所以A 、D 为周转副，杆AB 、CD 都是曲柄。 8-5试画出图示两种机构的机构运动简图，并说明它们各为何种机构。 图a 曲柄摇杆机构 图b 为导杆机构。 8-6如图所示，设己知四杆机构各构件的长度为240a mm =，600b =mm ,400,500c mm d mm ==。试问: 1)当取杆4为机架时，是否有曲柄存在? 2)若各杆长度不变，能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构?如何获得?
1、在曲柄摇杆机构中，若以曲柄为原动件时，最小传动角γmin可能出现在曲柄与机架两个共线位 置之一处。对 2、摆动导杆机构不存在急回特性。错 3、凡曲柄摇杆机构，极位夹角θ必不等于0，故它总具有急回特征。错 4、在铰链四杆机构中，如存在曲柄，则曲柄一定为最短杆。错 5、图示铰链四杆机构ABCD中，可变长度的a杆在某种合适的长度下，它能获得曲柄摇杆机构。错 6、平面四杆机构有无急回特性取决于极位夹角是否大于零。对 7、任何平面四杆机构出现死点时，都是不利的，因此应设法避免。错 8、在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。对 9、在铰链四杆机构中，凡是双曲柄机构，其杆长关系必须满足：最短杆与最长杆杆长之和大于其它 两杆杆长之和。错 10、铰链四杆机构是由平面低副组成的四杆机构。对 11、平面连杆机构中，从动件同连杆两次共线的位置，出现最小传动角。错 12、任何一种曲柄滑块机构，当曲柄为原动件时，它的行程速比系数K=1。错 13、在单缸内燃机中若不计运动副的摩擦，则活塞在任何位置均可驱动曲柄。错 14、曲柄摇杆机构只能将回转运动转换为往复摆动。错 15、转动导杆机构中不论取曲柄或导杆为原动件,机构均无死点位置。对 16、增大构件的惯性，是机构通过死点位置的唯一办法。错 17、当曲柄摇杆机构把往复摆动运动转变成旋转运动时，曲柄与连杆共线的位置，就是曲柄的“死点” 位置。对 18、在摆动导杆机构中，若取曲柄为原动件时，机构无死点位置；而取导杆为原动件时，则机构有两 个死点位置。对 19、平面四杆机构的传动角在机构运动过程中是时刻变化的，为保证机构的动力性能，应限制其最小 值γmin不小于某一许用值[γ ]。对 20、偏置曲柄滑块机构中，若以曲柄为原动件时，最小传动角γmin能出现在曲柄与滑块的导路相平 行的位置。错 21、当机构的自由度F>0，且原动件数，则该机构即具有确定的相对运动。b. 等于 22、铰链四杆机构中存在曲柄时，曲柄是最短构件。b. 不一定 23、当四杆机构处于死点位置时，机构的压力角_______。c. 为90o 24、连杆机构行程速比系数是指从动杆反、正行程。 C. 平均速度的比值 25、在曲柄摇杆机构中，当曲柄为主动件，且共线时，其传动角为最小值。 c. 曲柄与机架 26、对心曲柄滑块机构以曲柄为原动件时，其最大传动角为。b. 90° 27、设计连杆机构时，为了具有良好的传动条件，应使。正确答案是：传动角大一些，压力角小一些
连杆的运动的分析 一．连杆运动分析题目 图1-13 连杆机构简图 二．机构的结构分析及基本杆组划分 1.。结构分析与自由度计算 机构各构件都在同一平面内活动，活动构件数n=5, PL=7,分布在A、B、C、E、F。没有高副，则机构的自由度为 F=3n-2PL-PH=3*5-2*7-0=1 2．基本杆组划分 图1-13中1为原动件，先移除，之后按拆杆组法进行拆分，即可得到由杆3和滑块2组成的RPR II级杆组，杆4和滑块5组成的RRP II级杆组。机构分解图如下：
图二 图一 图三 三．各基本杆组的运动分析数学模型 图一为一级杆组， ? c o s l A B x B =， ? sin lAB y B = 图二为RPR II 杆组， C B C B j j B E j B E y y B x x A A B S l C E y x S l C E x x -=-==-+=-+=0000 )/a r c t a n (s i n )(c o s )(?? ? 由此可求得E 点坐标，进而求得F 点坐标。 图三为RRP II 级杆组， B i i E F i E F y H H A l E F A l E F y y l E F x x --==+=+=111)/a r c s i n (s i n c o s ??? 对其求一阶导数为速度，求二阶导数为加速度。
lAB=108; lCE=620; lEF=300; H1=350; H=635; syms t; fai=(255*pi/30)*t; xB=lAB*cos(fai); yB=lAB*sin(fai); xC=0; yC=-350; A0=xB-xC; B0=yB-yC; S=sqrt(A0.^2+B0.^2); zj=atan(B0/A0); xE=xB+(lCE-S)*cos(zj); yE=yB+(lCE-S)*sin(zj); a=0:0.0001:20/255; Xe=subs(xE,t,a); Ye=subs(yE,t,a); A1=H-H1-yB; zi=asin(A1/lEF); xF=xE+lEF*cos(zi); vF=diff(xF,t); aF=diff(xF,t,2); m=0:0.001:120/255; xF=subs(xF,t,m); vF=subs(vF,t,m); aF=subs(aF,t,m); plot(m,xF) title('位移随时间变化图像') xlabel('t(s)'),ylabel(' x') lAB=108; lCE=620; lEF=300; H1=350; H=635; syms t; fai=(255*pi/30)*t; xB=lAB*cos(fai); yB=lAB*sin(fai); xC=0;
第1题机械是机器和( )的总称 您的答案：A 题目分数：0.5 此题得分：0.5 批注：绪论 第2题将其他形式的能量转换为机械能的机器称为（） 您的答案：A 题目分数：0.5 此题得分：0.5 批注：绪论 第3题构件和零件是两个不同的概念：构件是运动单元；零件是制造单元；机器中的构件可以是单一的零件，也可以是由几个零件装配成的（）结构。 您的答案：B 题目分数：0.5 此题得分：0.5 批注：绪论 第4题设计新机构时，首先应判断所设计机构运动的可能性及其具有（）运动的条件。 您的答案：C 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析 第5题由两个构件直接接触而组成的（）的联接称为运动副。 您的答案：C 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析 第6题空间两构件在未构成运动副之前，共有（）个相对运动的自由度。 您的答案：C 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析
第7题当构成运动副之后，空间两构件之间的相对运动将受到约束，其数目最少为1，而最多为（）。 您的答案：C 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析 第8题复合铰链即两个以上的构件在同一处构成的多个转动副。若复合铰链由m个构件组成，则其运动副的数目为（）个。 您的答案：A 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析 第9题局部自由度是指有些机构中某些构件所产生的（）其他构件的局部运动的自由度。 您的答案：B 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析 第10题虚约束是指机构中某些运动副带入的对机构运动起（）作用的约束。 您的答案：C 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析 第11题虚约束虽对机构的运动并（）约束作用，但会导致机构自由度的计算结果与机构的实际自由度不相符。 您的答案：B 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析 第12题为了便于对含有高副的平面机构进行分析研究，可以将机构中的高副根据一定的条件虚拟的以低副加以代替，这种代替的方法就叫做（）。
设计说明书 1 设计题目 如图所示直动从动件盘形凸轮机构，其原始参数见下表，据此设计该凸轮机构。 2、推杆升程、回程运动方程及位移、速度、加速度线图 2.1凸轮运动理论分析 推程运动方程： 01cos 2h s π?????=-?? ?Φ???? 1 00sin 2h v πωπ??? = ?ΦΦ?? 22 12 00cos 2h a πωπ???= ?ΦΦ?? 回程运动方程： ()0' 1s s h ?-Φ+Φ?? =- ??Φ ? ? 1'0 h v ω=- Φ 0a = 2.2求位移、速度、加速度线图MATLAB 程序 pi= 3.1415926; c=pi/180; h=140; f0=120; fs=45; f01=90; fs1=105; %升程 f=0:1:360; for n=0:f0
s(n+1)=h/2*(1-cos(pi/f0*f(n+1))); v(n+1)=pi*h/(2*f0*c)*sin(pi/f0*f(n+1)); a(n+1)=pi^2*h/(2*f0^2*c^2)*cos(pi/f0*f(n+1)); end %远休程 for n=f0:f0+fs s(n+1)=140; v(n+1)=0; a(n+1)=0; end %回程 for n=f0+fs:f0+fs+f01 s(n+1)=h*(1-(f(n+1)-(f0+fs))/f01); v(n+1)=-h/(f01*c); a(n+1)=0; end %近休程 for n=f0+fs+f01:360; s(n+1)=0; v(n+1)=0; a(n+1)=0; end figure(1);plot(f,s,'k');xlabel('\phi/\circ');ylabel('s/mm');grid on;title('推杆位移线图') figure(2);plot(f,v,'k');xlabel('\phi/\circ');ylabel('v/(mm/s)');grid on;title('推杆速度线图') figure(3);plot(f,a,'k');xlabel('\phi/\circ');ylabel('a/(mm/s2');grid on;title('推杆加速度线图') 2.3位移、速度、加速度线图
第1章平面机构的结构分析 1.1解释下列概念 1.运动副； 2.机构自由度； 3.机构运动简图； 4.机构结构分析； 5.高副低代。 1.2验算下列机构能否运动，如果能运动，看运动是否具有确定性，并给出具有确定运动的修改办法。 题1.2图题1.3图 1.3 绘出下列机构的运动简图，并计算其自由度(其中构件9为机架)。 1.4 计算下列机构自由度，并说明注意事项。 1.5计算下列机构的自由度，并确定杆组及机构的级别(图a所示机构分别以构件2、4、8为原动件)。
题1.4图 题1.5图 第2章平面机构的运动分析2.1试求图示各机构在图示位置时全部瞬心。
题2.1图 2.2在图示机构中，已知各构件尺寸为l AB=180mm , l BC=280mm , l BD=450mm ,l CD=250mm ,l AE =120mm ,φ=30o, 构件AB上点E的速度为v E=150 mm /s ,试求该位置时C、D两点的速度及连杆2的角速度ω2。 2.3 在图示的摆动导杆机构中，已知l AB=30mm , l AC=100mm , l BD=50mm ,l DE=40mm ,φ1=45o,曲柄1以等角速度ω1=10 rad/s沿逆时针方向回转。求D点和E点的速度和加速度及构件3的角速度和角加速度（用相对运动图解法）。 题2.2图 题2.3图 2.4 在图示机构中，已知l AB=50mm , l BC=200mm , x D=120mm , 原动件的位置φ1=30o, 角速度ω1=10 rad/s，角加速度α1=0，试求机构在该位置时构件5的速度和加速度，以及构件2的角速度和角加速度。
机械原理B线下作业 第一次作业 一、判断题(判断正误，共2道小题) 1. 机构是具有确定运动的运动链 正确答案：说法正确 2. 平面四杆机构的曲柄存在条件为最长杆与最短杆的杆长之和不大于其余两杆长之和 正确答案：说法错误 二、主观题(共7道小题) 3. 齿轮的定传动比传动条件是什么？ 答：不论两齿廓在何位置接触，过接触点所作的齿廓公法线必须与两齿轮的连心线相交于一固定点。 4. 计算图7－2所示大减速比减速器的传动比。 答：将轮系分为两个周转轮系 ①齿轮A、B、E和系杆C组成的行星轮系；②齿轮A、E、F、G和系杆C组成的差动轮系。 因为，所以 将代入上式，最后得 5. 图7－4中，，为轮系的输入运动，C为轮系的运动输出构件。已知确定转速的大小和转向。 答：该轮系是由定轴轮系（１-２）和周转轮系（2-3-4-4’-5）组成的混合轮系。
对定轴轮系（１-２），有即 对周转轮系（2-3-4-4’-5），有 将，，代入上式，最后得，其中“-”表示齿轮5的转向与相同，方向“↓”，如下图所示。 6. 在图8－3中凸轮为半径为R的圆盘，凸轮为主动件。 （1）写出机构的压力角α与凸轮从图示位置转过的角度δ之间的关系； （2）讨论如果a ≥[a]，应采用什么改进设计的措施？ 答：当凸轮转动任意角时，其压力角a如下图所示。由图中几何关系有 所以机构的压力角 a与凸轮转角之间的关系为 （1）如果，则应减小偏距e，增大圆盘半径R和滚子半径r r。
（2） 7. 机械系统的等效驱动力矩和等效阻力矩的变化如图9-2所示。等效构件的平均角速度为。求该系统的最大盈亏功。 答：由下图中的几何关系可以求出各个盈、亏功的值如下其中“+”表示盈功，“—”表示亏功。 画出示功图，如下图(b)，先画出一条水平线，从点a开始，盈功向上画,亏功向下画。示功图中的最低点对应， 最高点对应。图 (b)可以看出，点b最高，则在该点系统的角速度最大；点c最低，系统的角速度最小。则 的积分下限和上限应为下图(a)中的点b和点c。 8. 在下列情况下选择机构的传动方案
Har bi n I nst i t ute of Technol ogy 械原理大作业二课程名称：机械原理 设计题目：凸轮机构设计 凸轮推杆运动规律 1.运动规律（等加速等减速运动） 推程 0 450 推程 450900 2.运动规律（等加速等减速运动） 回程16002000 回程20002400 ds s 三．推杆位移、速度、加速度线图及凸轮d线图 采用VB编程，其源程序及图像如下： 1.位移： Private Sub Command1_Click（） Timer1.Enabled = True ' 开启计时器 End Sub Private Sub Timer1_Timer() Static i As Single
表角度 Picture1.CurrentX = 0 Picture1.CurrentY = 0 1 = i + 0.1 If i <= 45 Then q = i s = 240 * (q / 90) ^ 2 Picture1.PSet Step(q, -s), vbRed ElseIf i >= 45 And i <= 90 Then q = i s = 120 - 240 * ((90 - q) ^ 2) / (90 ^ 2) Picture1.PSet Step(q, -s), vbGreen ElseIf i >= 90 And i <= 150 Then q = i s = 120 Picture1.PSet Step(q, -s), vbBlack ElseIf i >= 150 And i <= 190 Then q = i s = 120 - 240 * (q - 150) ^ 2 / 6400 Picture1.PSet Step(q, -s), vbBlue Dim s As Single, q As Single 'i 作为静态变量，控制流程； s 代表位移； q 代
机械原理大作业 一、题目(平面机构的运动分析) 已知：r AE=70mm,r AB=40mm,r EF=60mm,r DE=35mm,r CD=75mm,r BC=50mm,原动件以 等角速度w1=10rad/s回转。试以图解法求在θ1=50°时C点的速度VC 和加速度 二、对机构进行位置分析 由封闭形ABCDEA与AEFA有：
r 1+r 2=r 6+r 3+r 4 r 7=r 6+r 8 即r 2-r 3-r 4=-r 1+r 6 -r 8+r 7=r 6 (1)位置方程 r 2cos θ2-r 3cos θ3-r 4cos(θ4+180°)=-r 1cos(θ1+180°)+r 6 r 2sin θ2-r 3sin θ3-r 4sin(θ4+180°)=-r 1sin(θ1+180°) -r 8cos θ4+ r 7cos θ1=r 6 - r 8sin θ4+ r 7sin θ1=0 X c =r 1cos(θ1+180°)+r 2cos θ 2 Yc= r 1sin(θ1+180°) +r 2 sin θ 2 （2）速度方程 -r 2sin θ 2 r 3sin θ 3 r 4cos(θ 4 +180°) 0 w 2 r 2cos θ 2 -r 3cos θ 3 -r 4cos(θ4+180°) 0 w 3 0 0 r 8sin θ 4 cos θ 1 w 4 0 0 -r 8cos θ 4 sin θ 1 r 7 r 1sin(θ1+180°) =1 -r 1cos(θ1+180°) r 7 sin θ1 -r 7cos θ1 V cx = -r 1w 1sin(θ1+180°)-w 2 r 2sin θ 2
《机械原理》 习 题 解 答 机械工程学院 页脚
目录 第1章绪论 (1) 第2章平面机构的结构分析 (3) 第3章平面连杆机构 (8) 第4章凸轮机构及其设计 (15) 第5章齿轮机构 (19) 第6章轮系及其设计 (26) 第8章机械运动力学方程 (32) 第9章平面机构的平衡 (39)
第一章绪论 一、补充题 1、复习思考题 1)、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？ 2）、机器与机构有什么异同点？ 3）、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。 4）、设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。 2、填空题 1)、机器或机构，都是由组合而成的。 2）、机器或机构的之间，具有确定的相对运动。 3）、机器可以用来人的劳动，完成有用的。 4）、组成机构、并且相互间能作的物体，叫做构件。 5）、从运动的角度看，机构的主要功用在于运动或运动的形式。 6）、构件是机器的单元。零件是机器的单元。 7）、机器的工作部分须完成机器的动作，且处于整个传动的。 8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。 9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。 3、判断题 1)、构件都是可动的。（） 2）、机器的传动部分都是机构。（） 3）、互相之间能作相对运动的物件是构件。（） 4）、只从运动方面讲，机构是具有确定相对运动构件的组合。（）
5）、机构的作用，只是传递或转换运动的形式。（） 6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。（） 7）、机构中的主动件和被动件，都是构件。（） 2 填空题答案 1）、构件 2）、构件 3）、代替机械功 4）、相对运动 5）、传递转换 6）、运动制造 7）、预定终端 8）、中间环节9）、确定有用构件 3判断题答案 1）、√ 2）、√ 3）、√ 4）、√ 5）、× 6）、√ 7）、√
机械原理大作业 课程名称：机械原理 设计题目：连杆机构运动分析 院系：机械工程院 班级： xxxx 学号： xxxxx 设计者： xx 设计时间：2016年6月
一、题目 1-12：所示的六连杆机构中，各构件尺寸分别为：lAB =200mm，lBC=500mm，lCD=800mm，xF=400mm，xD=350mm，yD=350mm，w1=100rad/s，求构件5上的F点的位移、速度和加速度。 二、数学模型 1.建立直角坐标系 以F点为直角坐标系的原点建立直角坐标系X-Y,如下图所示。
2.机构结构分析 该机构由I级杆组RR（原动件AB）、II级杆组RRR（杆2、3）、II级杆组PRP （杆5、滑块4）组成。 3.各基本杆组运动分析 1.I级杆组RR（原动件AB） 已知原动件AB的转角
φ＝0－2Π 原动件AB的角速度 w=10rad/s 原动件AB的角加速度 α=0 运动副A的位置 xA=-400,yA=0 运动副A的速度 vA=0,vA=0 运动副A的加速度 aA=0,aA=0 可得： xB=xA+lAB*cos(φ) yB=yA+lAB*sin(φ) 速度和加速度分析： vxB=vxA-wl*AB*sin(Φ) vyB=vyA+w*lAB*sin(φ) axB=axA-w2*lAB*cos(φ)-e*lAB*sin(φ) ayB=ayA-w2*lAB*sin(φ)+e*lAB*cos(φ)
2.II级杆组RRR（杆2、3） 杆2的角位置、角速度、角加速度 lBC=500mm，lCD=800mm，xD=350mm，yD=350mm， ψ2=arctan﹛[Bo+﹙Ao2+Bo2-Co2﹚?]／﹙Ao+Bo﹚﹜ ψ3=arctan[﹙yC-yD)／(xC-xD)] Ao=2*LBC(xD-xB) Bo=2*LBC(yD-yB) lBD2=(xD-xB)2+(yD-yB)2 Co=lBC2+lBD2-lCD2 xC=xB+lBC*cos(ψ2) yC=xB+lBC*sin(ψ2) 求导可得C点的角速度和角加速度。
