机械制造工艺学课程设计实例
机械制造工艺学
课程设计说明书
设计题目设计“推动架”零件的机械加工工艺规程及工艺装备。
生产纲领为中小批量生产。
设计者：＿＿＿＿＿
指导老师： XXX
XX师范大学
教研室
2009年1月4日
XX师范大学
机械制造工艺学课程设计任务书
题目：设计“推动架”零件的机械加工工艺规程及工艺装备。生产纲领为中小批量生产。
内容：1. 零件图 1张
2. 毛坯图 1张
3. 机械加工工艺过程综合卡片 1套
4. 工艺装备（夹具）主要零件图及画总装图 1套
5. 课程设计说明书 1份
班级：0 5机自国内
学生：＿＿＿＿＿
指导老师：XXX
教研室主任：XXXX
＿＿＿年＿＿＿月
目录
序言 (4)
一．零件的分析
1零件的作用 (4)
2零件的工艺分析 (4)
二．毛坯制造
1确定毛坯的制造形式 (5)
二．工艺规程设计
1基面的选择 (5)
2制定机械加工工艺路线 (5)
四．机械加工余量、工序尺寸及毛坯尺寸的确定
1.面的加工（所有面） (7)
2.孔的加工 (7)
五．确定切削用量及基本工时
1．工序Ⅰ切削用量及基本时间的确定 (9)
2．工序Ⅱ切削用量及基本时间的确定 (10)
3．工序Ⅲ切削用量及基本时间的确定 (11)
4 ．工序Ⅳ切削用量及基本时间的确定 (12)
5．Ⅴ切削用量及基本时间的确定 (13)
6. 工序Ⅵ的切削用量及基本时间的确定 (14)
7．工序Ⅷ的切削用量及基本时间的确定 (15)
8 .工序Ⅸ的切削用量及基本时间的确定 (16)
9. 工序Ⅹ的切削用量及基本时间的确定 (16)
六．夹具的选择与设计 (16)
1.夹具的选择 (17)
2．夹具的设计 (17)
七．选择加工设备
1．选择机床，根据不同的工序选择机床 (18)
八．选择刀具
1. 选择刀具，根据不同的工序选择刀具 (18)
九．选择量具
1．选择加工面的量具 (19)
2．选择加工孔量具 (19)
3．选择加工槽所用量具 (19)
参考文献 (19)
序言
机械制造业是国民经济的支柱产业，现代制造业正在改变着人们的生产方式、生活方式、经营管理模式乃至社会的组织结构和文化。生产的发展和产品更新换代速度的加快，对生产效率和制造质量提出了越来越高的要求，也就对机械加工工艺等提出了要求。
在实际生产中，由于零件的生产类型、形状、尺寸和技术要求等条件不同，针对某一零件，往往不是单独在一种机床上用某一种加工方法就能完成的，而是需要经过一定的工艺过程。因此，我们不仅要根据零件具体要求，选择合适的加工方法，还要合理地安排加工顺序，一步一步地把零件加工出来。
一、零件的分析
（一）零件的作用
题目所给定的零件是B6065牛头刨床推动架，是牛头刨床进给机构的中小零件，φ32mm孔用来安装工作台进给丝杠轴，靠近φ32mm孔左端处一棘轮，在棘轮上方即φ16mm孔装一棘爪，φ16mm孔通过销与杠连接杆，把从电动机传来的旋转运动通过偏心轮杠杆使推动架绕φ32mm轴心线摆动，同时拨动棘轮，带动丝杠转动，实现工作台的自动进给。
（二）零件的工艺分析
由零件图可知，其材料为HT200，该材料为灰铸铁，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力和要求耐磨零件。
由零件图可知，φ32、φ16的中心线是主要的设计基准和加工基准。该零件的主要加工面可分为两组：
1.φ32mm孔为中心的加工表面
这一组加工表面包括：φ32mm的两个端面及孔和倒角，φ16mm的两个端面
及孔和倒角。
2.以φ16mm孔为加工表面
这一组加工表面包括，φ16mm的端面和倒角及内孔φ10mm、M8-6H的内螺纹，φ6mm的孔及120°倒角2mm的沟槽。
这两组的加工表面有着一定的位置要求，主要是：
（1）φ32mm孔内与φ16mm中心线垂直度公差为0.10；
（2）φ32mm孔端面与φ16mm中心线的距离为12mm。
由以上分析可知，对这两组加工表面而言，先加工第一组，再加工第二组，然后借助与专用夹具加工另一组表面，并且保证它们之间的位置精度要求。
二、毛坯的制造
1 .确定毛坯的制造形式
根据零件材料HT200,确定毛坯为灰铸铁，生产类型为中小批量，可采用一箱多件砂型铸造毛坯。由于φ32mm的孔需要铸造出来，故还需要安放型心。此外，为消除残余应力，铸造后应安排人工时效进行处理。
三、工艺规程设计
（一）基面的选择
基面选择是工艺规程设计中的重要设计之一，基面的选择正确与合理，可以使加工质量得到保证，生产率得到提高。否则，加工工艺过程会问题百出，更有甚者，还会造成零件大批报废，使生产无法进行。
（1）粗基面的选择
对一般的轴类零件来说，以外圆作为基准是合理的，按照有关零件的粗基准的选择原则：当零件有不加工表面时，应选择这些不加工的表面作为粗基准，当零件有很多个不加工表面的时候，则应当选择与加工表面要求相对位置精度较高大的不加工表面作为粗基准，从零件的分析得知，B6065刨床推动架以外圆作为粗基准。
（2）精基面的选择
精基准的选择主要考虑基准重合的问题。选择加工表面的设计基准为定位基准，称为基准重合的原则。采用基准重合原则可以避免由定位基准与设计基准不重合引起的基准不重合误差，零件的尺寸精度和位置精度能可靠的得以保证。为使基准统一，先选择φ32的孔和φ16的孔作为精基准。
（二）制定机械加工工艺路线
(1)工艺路线方案一
工序I 铣φ32mm孔的端面
工序II 铣φ16mm孔的端面
工序III 铣φ32mm孔和φ16mm孔在同一基准的两个端面
工序IV 铣深9.5mm宽6mm的槽
工序V 车φ10mm孔和φ16mm的基准面
工序VI 钻φ10mm和钻、半精铰、精铰φ16mm孔，倒角45°。用Z525立式钻床加工。
工序VII 钻、扩、铰φ32mm，倒角45°。选用Z550立式钻床加工
工序VIII 钻半、精铰、精铰φ16mm,倒角45°。选用Z525立式钻床
工序Ⅸ钻螺纹孔φ6mm的孔，攻丝M8-6H。选用Z525立式钻床加工工序Ⅹ钻φ6mm的孔，锪120°的倒角。选用Z525立式钻床加工
工序Ⅺ拉沟槽R3
(2)工艺路线方案二
工序I 铣φ32mm孔的端面
工序II 铣φ16mm孔的端面
工序III 铣φ32mm孔和φ16mm孔在同一基准的两个端面
工序IV 铣深9.5mm宽6mm的槽
工序V 车φ10mm孔和φ16mm的基准面
工序VI 钻、扩、铰φ32mm，倒角45°。选用Z535立式钻床加工
工序VII 钻φ10mm和钻、半精铰、精铰φ16mm孔，倒角45°。用Z535立式钻床加工
工序VIII 钻半、精铰、精铰φ16mm,倒角45°。选用Z525立式钻床
工序Ⅸ钻螺纹孔φ6mm的孔，攻丝M8-6H。选用Z525立式钻床加工工序Ⅹ钻φ6mm的孔，锪120°的倒角。选用Z525立式钻床加工
工序Ⅺ拉沟槽R3
（3）工艺方案的比较与分析
上述两个工艺方案的特点在于：两个方案都是按加工面再加工孔的原则进行加工的。方案一是先加工钻φ10mm和钻、半精铰、精铰φ16mm的孔，然后以孔的中心线为基准距离12mm加工钻、扩、铰φ32mm,倒角45°，而方案二则与此相反，先钻、扩、铰φ32mm,倒角45°，然后以孔的中心线为基准距离12mm钻φ16mm的孔，这时的垂直度容易保证，并且定位和装夹都很方便，并且方案二加工孔是在同一钻床上加工的.因此，选择方案二是比较合理的。
（4）确定工艺过程方案
表 3.1 拟定工艺过程
四．机械加工余量、工序尺寸及毛坯尺寸的确定“推动架”零件材料为灰铸铁HT200，毛坯重量约为0.72kg。生产类型为中小批量，可用采一箱多件砂型铸造毛坯。
根据上述原始材料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：
1.面的加工（所有面）
根据加工长度的为50mm，毛坯的余量为4mm，粗加工的量为2mm。根据《机械加工工艺手册》表2.3-5加工的长度的为50mm、加工的宽度为50mm，经粗加工后的加工余量为0.5mm。对精度要求不高的面，在粗加工就是一次就加工完。
2.孔的加工
（1）φ32mm.
毛坯为空心，通孔，孔内要求精度介于IT7～IT8之间。查《机械加工工艺手册》表2.3-48确定工序尺寸及余量。
钻孔：φ31mm. 2z=16.75mm
扩孔：φ31.75mm 2z=1.8mm
粗铰：φ31.93mm 2z=0.7mm
精铰：φ32H7
（2）φ16mm.
毛坯为实心，不冲孔，孔内要求精度介于IT7～IT8之间。查《机械加工工艺手册》表2.3-48确定工序尺寸及余量。
钻孔：φ15mm. 2z=0.85mm
扩孔：φ15.85mm 2z=0.1mm
粗铰：φ15.95mm 2z=0.05mm
精铰：φ16H7
（3）φ16mm的孔
毛坯为实心、不冲出孔，孔内要求精度介于IT8～IT9之间。查《机械加工工艺手册》表2.3-48确定工序尺寸及余量。
钻孔：φ15mm 2z=0.95mm
粗铰：φ15.95mm 2z=0.05mm
精铰：φ16H8
（4）钻螺纹孔φ8mm
毛坯为实心、不冲出孔，孔内要求精度介于IT8～IT9之间。查《机械加工工艺手册》表2.3-48确定工序尺寸及余量。
钻孔：φ7.8mm 2z=0.02mm
精铰：φ8H7
（5）钻φ6mm孔
毛坯为实心、不冲出孔，孔内要求精度介于IT8～IT9之间。查《机械加工工艺手册》表2.3-48确定工序尺寸及余量。
钻孔：φ5.8mm 2z=0.02mm
精铰：φ6H7
由参考文献可知，差得该铸件的尺寸公差等级CT为8～10级，加工余量等级MA 为G级，故CT=10级，MA为G级。
图4.1所示为本零件的毛坯图
+3.5图4.1 零件毛坯图
五．确定切削用量及基本工时
1．工序Ⅰ切削用量及基本时间的确定 （1） 切削用量
本工序为铣φ32mm 孔的端面。已知工件材料为HT200，选择高速钢圆柱铣
刀直径d=
60mm，齿数z=10。根据资料选择铣刀的基本形状,r
n =10°，a
=12°，β=45°
已知铣削宽度a
e =2.5mm，铣削深度a
P
=50mm故机床选用XA6132卧式铣床。
1）确定每齿进给量f
Z
根据资料所知，XA6132型卧式铣床的功率为7.5kw，工艺系统刚性为中等。
查得每齿进给量f
Z =0.16～0.24mm/z、现取f
Z
=0.16mm/z。
2）选择铣刀磨损标准及耐用度
根据资料所知，铣刀刀齿后刀面的最大磨损量为1.5mm，铣刀直径d=60mm，耐用度T=180min。
3）确定切削速度
根据资料所知，依据铣刀直径d=60mm，齿数z=10，铣削宽度a
e
=2.5mm，
铣削深度a
P =50mm，耐用度T=180min时查取V
c
＝98mm/s，
n=439r/min,V
f
=490mm/s。
根据XA6132型立式铣床主轴转速表查取，n
c =300r/min,V
fc
=475mm/s。
则实际切削：
V c =
1000
0c
n
dπ
V c =
1000
300
60
14
.3?
?
=56.52m/min
实际进给量：
f
zc =
z n v
c
c
f
f
zc =
10
300
475
?
=0.16mm/z
4）校验机床功率
根据资料所知，铣削时的功率（单位kw）为:当f
Z =0.16mm/z, a
P
=50mm,
a
e =2.5mm, V
f
=490mm/s时由切削功率的修正系数k
mpc
=1，则P
cc
= 3.5kw，
P
ct
=0.8 kw。
根据XA6132型立式铣床说明书可知：机床主轴主电动机允许的功率P
cm
=
P
cm ×P
ct
P
cm =7.5×0.8=6＞P
cc
= 3.5kw
因此机床功率能满足要求。
（2）基本时间
根据资料所知高速钢圆柱铣刀铣面基本时间为： t m =z
c f n l
??2
t m =
16
.0300)
6050(2?+?=4.6min
2． 工序Ⅱ切削用量及基本时间的确定 （1）切削用量
本工序为铣φ16mm 孔的端面。选择高速钢圆柱铣刀直径d=50mm ，齿数z=8。
已知铣削宽度a e =2.5mm ，铣削深度a P =35mm 故机床选用XA6132卧式铣床。
1）确定每齿进给量f Z
根据资料所知，查得每齿进给量f Z =0.20～0.30mm/z 、现取f Z =0.20mm/z 。 2）选择铣刀磨损标准及耐用度
根据资料所知，铣刀刀齿后刀面的最大磨损量为0.80mm ，耐用度T=180min 。
3）确定切削速度和每齿进给量f zc
根据资料所知，依据上述参数，查取V c ＝73mm/s ，n=350r/min,V f =390mm/s 。 根据XA6132型立式铣床主轴转速表查取，n c =150r/min,V fc =350mm/s 。 则实际切削：
V c =1000
0c
n d π
V c =
1000
150
5014.3??=23.55m/min
实际进给量： f zc =
z
n v c c f
f zc =
10
150350
?=0.23mm/z
4）校验机床功率
依据上道工序校验的方法，根据资料所知，切削功率的修正系数k mpc
=1，则P cc = 2.3kw ，P ct =0.8 kw ，P cm =7.5可知机床功率能够满足要求。 （2） 基本时间
根据资料所知高速钢圆柱铣刀铣面基本时间为： t m =z
c f n l
??2
t m =
20
.0150)
203015(2?++?=4.3 min
3．工序Ⅲ切削用量及基本时间的确定 （1）切削用量
本工序为铣φ32mm 孔和φ16mm 孔在同一基准上的两个端面，所选刀具为高速钢圆柱铣刀其直径为d=60mm ，齿数z=8。其他与上道工序类似。 1）确定每次进给量f Z
根据资料，查得每齿进给量fz=0.20～0.30mm/z ，现取fz=0.20mm/z 。 2）选择铣刀磨钝标准及耐用度
根据资料，铣刀刀齿后刀面的最大磨损量为0.8mm ，耐用度T=180min 。 3）确定切削速度和每齿进给量f zc
根据资料所知，依据上述参数，查取V c ＝85mm/s ，n=425r/min,V f =438mm/s 。
根据XA6132型立式铣床主轴转速表查取，n c =250r/min,V fc =400mm/s 。
则实际切削：
V c =1000
0c
n d π
V c =
1000
250
6014.3??=47.1m/min
实际进给量： f zc =
z
n v c c f
f zc =
8
250400
?=0.2mm/z
4）校验机床功率
根据资料所知，根据以上参数可知，切削功率的修正系数k mpc =1，则P cc = 2.5kw ，P ct =0.8 kw ，P cm =7.5，依据上述校验方法可知机床功率能满足要求。
（2） 基本时间
根据资料所知高速钢圆柱铣刀铣面基本时间为： t m =z
c f n l
??2
t m =
20
.0250)
605035(2?++?=5.8 min
4 ．工序Ⅳ切削用量及基本时间的确定 （1）切削用量的确定
本工序为铣深9.5mm,宽6mm 的槽。所选刀具为切槽铣刀，铣刀直径d=6mm ，根据资料选择铣刀的基本形状r 0=10°，a 0=20°，已知铣削宽度a e =3mm ，铣削深度a P =9mm 故机床选用XA6132卧式铣床。
1）确定每齿进给量f Z
根据资料所知，用切槽铣刀加工铸铁，查得每齿进给量f Z =0.52～0.10mm/z 、现取f Z =0.52mm/z 。 2）选择铣刀磨损标准及耐用度
根据资料所知，用切槽铣刀加工铸铁，铣刀刀齿后刀面的最大磨损量为0.20mm ，耐用度T=60min 。 3）确定切削速度和每齿进给量f zc
根据资料所知，依据铣刀直径d=6mm ，铣削宽度a e =3mm ，铣削深度a P =9mm ，耐用度T=60min 时查取V c ＝98mm/s ，n=439r/min,V f =490mm/s 。 根据XA6132型立式铣床主轴转速表查取，n c =300r/min,V fc =475mm/s 。 则实际切削：
V c =1000
0c
n d π
V c =
1000
475
614.3??=8.49m/min
实际进给量： f zc =
z
n v c c f
f zc =
10
300475
?=0.16mm/z
4)机床功率
据资料可知，切削功率的修正系数k mpc =1，则P cc = 2.8kw ，P ct =0.8 kw ，可知机床功率能满足要求。
(2)时间
根据资料所知高速钢圆柱铣刀铣面基本时间为： t m =z
c f n l
??2
t m =
16
.0300)
627(4?+?=2.75min
5．Ⅴ切削用量及基本时间的确定 （1）切削用量
本工序为车端面、钻孔φ10、车孔φ16、孔口倒角，加工条件为：工件材料为HT200,选用CA6140车床。刀具选择：选择高速钢麻花钻，do=φ10mm ，钻头采用双头刃磨法，后角αo ＝120°，45度车刀。 1）钻孔切削用量
查《切削用量手册》 r mm f /86.0~70.0= 36.210
26<==d l
所以r mm f /70.0=，按钻头强度选择r mm f /55.1= 按机床强度选择r mm f /63.0=，最终决定选择机床已有的进给量r mm f /48.0= 经校
验max 7085F F f <= 校验成功。
2）钻头磨钝标准及寿命：
后刀面最大磨损限度（查《切削用量手册》）为0.5～0.8mm ，寿命
min 60=T 。
切削速度，查《切削用量手册》：
r mm v c /10= 修正系数 0.1=TV K 0.1=MV K 0.1=tv K
5.1=Kxv 0.11=v K 10=apv K 故r mm v c /15=
min /7.5309
14.315
100010000r x x d v n s ===
π 查《切削用量手册》机床实际转速为 m in /452r n c = 故实际的切削速度 r mm n d v s
c /77.121000
0==π
3）校验扭矩功率
Nm M c 73= Nm M m 2.144= 所以m c M M <
E c P kw P <=0.2~7.1故满足条件，校验成立。
（2） 计算工时：
m in 14.07
.045210
26=?+=+=
nf l L t m 6. 工序Ⅵ的切削用量及基本时间的确定 （1） 切削用量
本工序为钻φ32mm 孔，刀具选用高速钢复合钻头，直径d=32mm ，使用切削液
1）确定进给量f
由于孔径和深度都很大，宜采用自动进给，fz=0.20mm/r 。 2）选择钻头磨钝标准及耐用度
根据表5-130，钻头后刀面最大磨损量为0.8mm ，耐用度T=50min 。 3）确定切削速度V
由表5-132，σ=670MPa 的HT200的加工性为5类，根据表5-127，进给量f=0.20mm/r ，由表5-131，可查得V=17m/min ，n=1082r/min 。根据Z535立式钻床说明书选择主轴实际转速.
（2） 基本时间
钻φ32mm 深45mm 的通孔，基本时间为25s
7．工序Ⅷ的切削用量及基本时间的确定 （1）切削用量
本工序为钻、半精铰，精铰φ16mm 的孔。铰刀选用φ15.95的标准高速钢铰刀，r 0=0,a 0=8°,kr=5°铰孔扩削用量：
1）确定进给量f
根据参考文献三表2.4-3查出f 表=0.65～1.4按该表注释取较小进给量，按Z525机床说明书，取f=0.72。 2）确定切削速度v 和转速n
根据表2.4-20取V 表=14.2,切削速度的修正系数可按表2.4-20查出，kmv=1。
15.8115 3.89200.104
pr p a a -==?- 故K qpv =0.87
故V 表’=14.2×0.87×1=12.35m/min
N’=
01000'100012.35
248.6/min 15.81
v r d ππ?==?表 根据Z525机床说明书选择n=275r/min.这时实际的铰孔速度V 为：
V=
015.81275
13.65/min 1000
1000
d n
m ππ??=
=
根据以上计算确定切削用量如下：
钻孔：d 0=15mm, f=0.3mm/r, n=400r/min, v=18m/min 半精铰：d 0=15.85mm, f=0.5mm/r, n=574r/min, v=25.8m/min 精铰：d 0=15.95mm, f=0.72mm/r,n=275r/min, v=13.65m/min (2)时间计算：
1)钻孔基本工时：
T m =
12
l l l l nf nf
++= 式中，n=400,f=0.3,l=27.5mm,l 1=l 2=5mm T m = 27.555
0.31min 4000.3
++=?
2)半精铰基本工时： l 1=
75.2~75.1)2~1(452
15
85.15)2~1(21=+?-=+-ctg ctgkr d D L=27.5mm,n=530r/min,f=0.5mm,取l 1=3mm, l 2=4mm,
T m = 27.534
0.126min 5300.5
++=?
3)精铰基本工时：
l 1=
77.3~77.2)2~1(452
85
.1585.15)2~1(21=+?-=+-ctg ctgkr d D 取l 1=4mm, l 2=2mm.l=27.5mm
T m = 27.5420.185min 2750.7
++=?
8 .工序Ⅸ的切削用量及基本时间的确定 (1)切削用量
本工序为钻螺纹孔φ6mm 、攻丝M8-6H ，刀具选用锥柄阶梯麻花钻，直径d=6mm,以及机用丝锥。钻床选用Z525立式钻床，使用切削液。
1)确定进给量f
由于孔径和深度都不大，宜采用手动进给。 2)选择钻头磨钝标准及耐用度
查表得，钻头后到面最大磨损量为0.6mm ，耐用度T=20min 。
3)确定切削速度V
查表得，b σ=670MPa 的HT200的加工性为5类，进给量可取f=0.16mm/r ；查V=13m/min,n=1063r/min,根据Z525立式钻床说明书选择主轴实际转速。 (2)基本时间
钻Φ6mm 螺纹孔，攻丝，基本时间为45s. 9. 工序Ⅹ的切削用量及基本时间的确定
本工序为钻φ6mm 的孔，锪120°倒角，选用Z525立式钻床加工 (1)切削用量
刀具采用高速钢复合钻头，直径d=6mm ，使用切削液。 1)确定进给量f
由于孔径和深度均很小，宜采用手动进给 2)选用钻头磨钝标准及耐用度
查表得，钻头后刀面最大磨损量为0.8mm ，耐用度为15min 。 3)确定切削速度V
查表得，b σ=670MPa 的HT200的加工性为5类，暂定进给量f=0.16mm/r 。查得v=16m/min 。根据Z525立式钻床说明书选择主轴实际转速n=1041r/min 。 (2)基本时间
钻一个φ6mm 深8mm 的通孔，基本时间约为6s.
最后，将以上各工序切削用量、工时定额的计算结果，连同其他加工数据，一并填入机械加工工艺过程综合卡片，见附表．
六．夹具的选择与设计
1.夹具的选择。
本零件除粗铣及钻孔等工序需要专用夹具外，其他各工序使用通用夹具即可。
2．夹具的设计 （1）定位基准的选择
出于定位简单和快速的考虑，选择孔φ32mm 和端面为基准定位，侧面加定位销辅助定位，使工件完全定位，再使用快速螺旋卡紧机构进行卡紧。 （2）切削力和卡紧力计算
本步加工按钻削估算卡紧力，实际效果可以保证可靠的卡紧。 钻削轴向力 ：
N
d f k C F zf y
f F F i 2528802.00.1100017.00=???==
扭矩
M N k f d C T t yt zt T ??=??==-68.001001.10.180305.0
卡紧力为N F
F f 4.82==μ
取系数 S1=1.5 S2=S3=S4=1.1
则实际卡紧力为 F=S1×S2×S3×S4×F=16.77N
使用快速螺旋定位机构快速人工卡紧，调节卡紧力调节装置，即可指定可靠的卡紧力。 （3）定位误差分析
本工序采用孔φ32和端面为基准定位，使加工基准和设计基准统一，能很好的保证定位的精度。
（）夹具设计及操作的简要说明
夹具的卡紧力不大，故使用手动卡紧。为了提高生产力，使用螺纹卡紧机构 本次设计中还按老师的要求画出了夹具体的零件图，具体结构可参见附图。
七． 选择加工设备
由于生产类型为中小批量，故加工设备以通用机床为主，辅以少量专用机床，其生产方式以通用机床专用夹具为主，辅以少量专用机床的流水生产线，工件在各机床上的装卸及各机床间的传送均由人工完成. 1．选择机床，根据不同的工序选择机床
工序040、050铣φ32mm 孔的端面和铣φ16mm 孔的端面，因定为基准相同。工序的工步数不多，成批生产要求不高的生产效率。故选用卧铣，选择XA6132卧铣铣床。
工序060铣φ32mm 孔和铣φ16mm 的孔在同一基准的两个端面，宜采用卧铣。选择XA6132卧式铣床。
工序070铣深9.5mm ，宽6mm 的槽，由于定位基准的转换。宜采用卧铣，选择XA6132卧式铣床。
工序080车φ10mm 孔和φ16mm 的基准面本工序为车端面，钻孔φ10mm ，车孔φ16mm ，孔口倒角。宜选用机床CA6140车床。
工序090 钻、扩、铰φ32mm ，倒角45°。选用Z535立式钻床。 工序0100钻φ10mm 和钻、半精铰、精铰φ16mm 孔，倒角45°。用Z535立式钻床加工。
工序0110钻半、精铰、精铰φ16mm,倒角45°。选用Z525立式钻床。 工序0120钻螺纹孔φ6mm 的孔，攻丝M8-6H 。选用Z525立式钻床加工。
（ 二 〇 一 六 年 七 月 机械制造技术 课程设计说明书 设计课题： 箱体机械加工工艺及夹具设计 学 生： 韩孝彬 学 号： 2134022503 专 业： 农业机械化及其自动化 班 级： 2013级 指导教师： 赵德金
目录 课程设计任务书 (3) 设计条件： (3) 设计要求： (3) 摘要 (4) 设计说明 (5) 一、零件的分析 (8) 1、零件的特点分析 (8) 2、零件的作用 (8) 二、零件的工艺分析 (9) 三、确定毛胚、绘制毛胚简图 (11) 1、选着毛坯 (11) 2、确定毛坯的尺寸公差和机械加工余量 (11) 3、绘制零件的毛坯简图 (12) 四、拟定箱体的工艺路线 (13) 1、定位基准的选择 (13) 2、零件表面方法的确定 (13) 3、加工阶段的安排 (15) 4、工序的集中与分散 (15) 5、工顺序的安排 (16) 6、确定工艺路线 (16) 五、加工余量、工序尺寸和公差的确定 (18) 1、工序3与工序4----加工底脚面与凸端面的加工余量、工序尺寸和公差的 确定 (18) 2、工序5---粗铣和半精铣上端面加工余量、工序尺寸和公差的确定 (18) 3、工序6，7的---粗铣和半精铣前后端面加工余量、工序尺寸和公差的确定 (19) 4、工序8、9、10、11----粗镗-半精镗-精镗各圆的加工余量、工序尺寸和公 差的确定 (19) 5、工序12、13、15、16----钻各孔的加工余量、工序尺寸和公差的确定 . 20 六、切削用量、时间定额的精算 (21) 1、切削用量的确定 (21) 2、时间定额的预算 (23) 七、夹具总体方案设计 (26) 1、工件装夹方案的确定 (26) 2、其它元件的选择 (26) 3、镗床夹具总图的绘制 (31) 八、总结与体会 (32) 九、致谢 (33) 十、参考文献 (34) 附录：夹具的三维实体图 (36)
湖南理工学院 课程设计报告书题目：从动半联轴器机械加工工艺设计 系部：机械工程学院 专业：机械设计制造及其自动化 班级：机自09-1BF 姓名：刘勋 学号：14091900502
序言 机械制造技术基础是一门专业技术基础课程，涵盖内容非常广泛，包括机械加工工艺装备、金属切削基本原理、工艺规程设计、机械加工质量分析控制等。本次课程设计由于时间有限主要是对加工工艺规程的设计且由于是首次设计和对实际过程的孤陋寡闻对于其中的加工工时和夹具部分不做设计。 课程设计作为一种学习和融合各种知识的手段我认为是必不可少的，我们必须亲力亲为的走完这完整的过程才能对机械加工窥的一斑。这其中我们会学习设计工艺规程怎么确定锻造、铸造、机加工等工艺内容和参数，怎么查各种手册和国标。 首次设计工艺规程不当之处请各位老师指教。 1.零件的分析 1.1 零件的作用 联轴器是用来连接不同机构中的两根轴（主动轴和从动轴）使其共同旋转以专递转矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲，减振和提高轴系动态性能的作用。联轴器是由两部分组成的，分别与主动轴和从动轴连接。一般动力机大都借于联轴器与工作机相连接。但联轴器在机器运转时不能分离，只有当机器停止运转才能将两轴分离。联轴器有时候可以作为安全装置。其分类主要有刚性联轴器和挠性联轴器两大类。 1.2零件的工艺分析 零件的材料为45钢，下面从动半联轴器需要加工的表面以及加工表面之间的位置要求： 1、柱销孔8—Φ23，柱销孔8—2×45°，8—M8螺纹孔； 2、主轴孔Φ28，主轴孔1×45°倒角，键槽，键槽的平行度误差为0.01mm； 3、外圆表面直径为Φ28； 4、从动半联轴器底面，顶面，Φ76与Φ194外圆2×45°倒角，主轴孔与底面的圆跳动误差为0.03mm.
北华航天工业学院 机械制造技术基础课程设计说明书 题目：拨叉零件的机械加工工艺设计及专用夹具设计 学生姓名: ******* 学号：************ 班级： ****** 系别： *********** 专业：机械设计制造及其自动化 指导教师： *************8 成绩：
目录 （一）机械加工工艺设计 1.拨叉零件的工艺分析及生产类型的确定 (1) 1.1拨叉零件的作用 (1) 1.2 拨叉零件的技术要求 (1) 1.3 拨叉零件的生产类型 (1) 2 确定毛坯，绘制毛坯简图 (1) 2.1确定毛坯生产类型 (1) 2.2继续加工余量，工序尺寸及毛坯尺寸的确定 (1) 2.3绘制拨叉铸造毛坯见图 (2) 3、拟定拨叉工艺路线 (2) 3.1定位基准的选择 (2) 3.1.1粗基准的选择 (2) 3.1.2精基准的选择 (2) 3.2 、表面加工方法的确定 (3) 3.3、加工阶段的划分 (3) 3.4、工序的集中与分散 (3) 3.5、工序顺序的安排 (3) 3.6 、工艺路线确定 (4) 4、机床设备及工艺装备的选用 (4) 4.1 、机床设备选用 (4) 4.2 工艺装备的选用 (4) 5、机械加工余量，工序尺寸及公差的确定 (4) 6、切削用量、时间定额的计算 (6) 6.1.工序三：粗-精铣左端面 (6) 6.1.1粗铣左端面至81mm (6) 6.1.2 精铣左端面至80mm，表面粗糙度Ra=3.2um (7) 6.2工序四：钻-扩φ22H12孔 (8) 6.2.1钻φ20孔 (8) 6.2.2扩孔Φ22H12 (10) 6.3工序五：拉内花键孔 (11) 6.4工序六：粗-精铣底槽内侧面和底面 (11) 6.4.1粗铣底槽 (11) 6.4.2精铣底槽 (12)
《机械制造技术基础》综合训练（三）项目名称：机械零件加工工艺规程方案设计 学生：超强鲁晓帆业鑫世辉 汤龙彪田大江邢永强姬笑歌班级：机自15-4班 学号： 03 05 06 10 15 16 20 22 24 任课教师：宏梅 完成时间： 2018.6.15 工程技术大学机械工程学院 二零一八年二月
综合训练项目三机械零件加工工艺规程方案设计 一、目的 1．使学生具有制定工艺规程的初步能力。能综合运用金属切削原理、金属切削刀具、金属切削机床、机床夹具等的基本理论和方法，合理的制定零件的机械加工工艺规程，包括零件工艺性分析、工艺路线拟定，编制零件加工工艺过程卡片。 2．进一步提高查阅资料，熟练地使用设计手册、参考资料等方面的能力。 3．通过设计的全过程，使学生学会进行工艺设计的程序和方法，培养独立思考和独立工作的能力。 二、设计原始条件 1.原始零件图1 2.生产纲领：大批大量生产 三、设计工作容（成果形式） 1．零件图1（比例1:1）； 2．机械加工工艺过程卡片1； 3．设计说明书1份。 四、评价标准 评价表 总成绩：（总分 10%） 指导教师：年月日
摘要 本文是对拔叉零件加工应用及加工的工艺性分析，主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法，设计合理的加工工艺过程。此外还对拔叉零件的两道工序的加工设计了专用夹具. 机床夹具的种类很多，其中，使用围最广的通用夹具，规格尺寸多已标准化，并且有专业的工厂进行生产。而广泛用于批量生产，专为某工件加工工序服务的专用夹具，则需要各制造厂根据工件加工工艺自行设计制造。本论文夹具设计的主要容是设计2套夹具。 关键词：加工工艺；加工方法；工艺文件；夹具
机械加工工艺规程设计的步骤 一、零件分析 1、分析零件结构特点，确定零件的主要加工方法 2、分析零件加工技术要求，确定重要表面的精加工方法 3、根据零件的结构和精度，做出零件加工工艺性评价 二、确定毛坯 1、根据零件的材料和生产批量选择毛坯种类 2、根据毛坯总余量和毛坯制造工艺特点确定毛坯的形状和大小 3、绘制毛坯工件合图 三、确定各表面加工方法 根据零件各加工表面的形状、结构特点和加工批量逐一列出各表面的加工方法。注意方法可以有多种方案，再根据现有条件进行比较，选择一种最适合的方案。 四、确定定位基准 1、选择粗基准 按照粗基准的选择原则为第一道工序加工选择基准。 2、选择精基准 按照精基准的选择原则确定第一道工序以外的各表面的定位基准，以便确定定位方案和按照基准先行的原则安排工艺路线。 五、划分加工阶段 一般零件的加工阶段划分为三个阶段：粗加工、半精加工、精加工阶段。粗加工阶段一般的工作有：粗车、粗铣、粗刨、粗镗等。半精加工阶段一般工作有：半精车、半精铣、半精刨、半精镗等。精加工阶段的一般工作有：精车、精铣、精刨、精镗、粗磨、精磨。 当零件尺寸精度为IT6级以上，表面粗糙度Ra0.4以上要进行超精加工。 六、热处理工艺安排及辅助工序安排 热处理工艺将零件加工阶段自然分开。一般情况下铸造后毛坯要进行时效处理，锻造后毛坯要进行正火或退火处理，然后进行粗加工。粗加工后，复杂铸件要进行二次时效，轴类零件一般进行调质处理，然后进行半精加工。各类淬火放在磨削加工前进行，表面化学处理放在零件加工后进行。 辅助工序包括去毛刺、划线、涂防锈油、涂防锈漆等也要在需要的时候安排进去。 七、拟订工艺路线 1、按照基准先行、先主后次、先粗后精、先面后孔的原则安排工艺路线。并以重要表面的加工为主线，其他表面的加工穿插其中。一般次要表面的加工是在精加工前或磨削加工前进行的，重要表面的最后的精加工为放在整个加工过程的最后进行。 2、根据加工批量及现有生产条件考虑工序的集中与分散，以便更合理地安排工艺路线。 3、安工序按排零件加工的工艺路线 八、工序设计 1、选择工序的切削机床、切削刀具、夹具、量具 2、确定工序的加工余量，计算各表面的工序尺寸 3、选择合理的切削参数，计算工序的工时定额 九、填写工艺卡片 根据设计好的内容将相关项目填入工艺卡片中。工艺卡片有三种：工艺过程卡、工艺卡和工序卡。
数控加工工艺课程设计说明书(DOC 22页)
《数控加工工艺》课程设计说明书 班级： 学号： 姓名】 指导老师：】
1.设计任务 本次课程设计是通过分析零件图，合理选择零件的数控加工工艺过程，对零件进行数控加工工艺路线进行设计，从而完成零件的数控加工程序的编写。使零件能在数控机床上顺利加工，并且符合零件的设计要求。 2.设计目的。 《数控加工工艺课程设计》是一个重要的实践性教学环节，要求学生运用所学的理论知识，独立进行的设计训练，主要目的有： 1 通过本设计，使学生全面地、系统地了解和掌握数控加工工艺和数控编程的基本内容和基本知识，学习总体方案的拟定、分析与比较的方法。 2 通过对夹具的设计，掌握数控夹具的设计原则以及如何保证零件的工艺尺寸。 3 通过工艺分析，掌握零件的毛坯选择方式以及相关的基准的确定，确定加工顺序。 4 通过对零件图纸的分析，掌握如何根据零件的加工区域选择机床以及加工刀具，并根据刀具和工件的材料确定加工参数。 5 锻炼学生实际数控加工工艺的设计方法，运用手册、标准等技术资料以及撰写论文的能力。同时培养学生的创新意识、工程意识和动手能力。 3.设计要求： 1、要求所设计的工艺能够达到图纸所设计的精度要求。 2、要求所设计的夹具能够安全、可靠、精度等级合格，所加工面充分暴露出来。 3、所编制的加工程序需进行仿真实验，以验证其正确
4.设计内容 4.1分析零件图纸 零件图如下： 1.该零件为滑台工作台，是一个方块形的零件。图中加工轮廓数据充分，尺寸 清晰，无尺寸封闭等缺陷。 2.其中有多个孔有明确的尺寸公差要求和位置公差要求，而无特殊的表面粗糙 度要求，如70+0.1、102+0.1、80+0.1、100+0.1、13.5+0.05、26+0.05.
目录 0、前言........................... . (1) 0.1、设计目的 (1) 0.2、设计内容和要求 (1) 0.3、设计成果形式及要求 (1) 0.4、工作计划及进度2222222222222222222222222222222222222222222222222222222222222221 1、计算生产纲领，确定生产类型22222222222222222222222222222222222222222222222222222222 1.1、生产类型的确定2222222222222222222222222222222222222222222222222222222222222222 1.2、生产纲领的确定2222222222222222222222222222222222222222222222222222222222222222 2、零件分析22222222222222222222222222222222222222222222222222222222222222222222222222222 2.1、材料分析22222222222222222222222222222222222222222222222222222222222222222222222 2.2、精度等级的选择2222222222222222222222222222222222222222222222222222222222222223 2.3、热处理要求22222222222222222222222222222222222222222222222222222222222222222223 3、毛坯的确定222222222222222222222222222222222222222222222222222222222222222222222222223 3.1、毛皮种类可分五种22222222222222222222222222222222222222222222222222222222222223 3.2、零件毛皮的确定2222222222222222222222222222222222222222222222222222222222222223 4定位基准222222222222222222222222222222222222222222222222222222222222222222222222222223 4.1、选择基准的原则2222222222222222222222222222222222222222222222222222222222222223 4.2、零件加工时选择基准的方法22222222222222222222222222222222222222222222222222224 5、工艺路线22222222222222222222222222222222222222222222222222222222222222222222222222224 5.1、零件表面的加工方法222222222222222222222222222222222222222222222222222222222224 5.2、加工路线的确定2222222222222222222222222222222222222222222222222222222222222225 5.2.1、机械加工工序2222222222222222222222222222222222222222222222222222222222225 5.2.1、热处理加工工序22222222222222222222222222222222222222222222222222222222225 6、余量与工艺尺寸的确定222222222222222222222222222222222222222222222222222222222222225 7、选择加工设备及工艺装备2222222222222222222222222222222222222222222222222222222222226 8、切削用量的确定2222222222222222222222222222222222222222222222222222222222222222222227 9、刀具的设计22222222222222222222222222222222222222222222222222222222222222222222227 9.1.选择刀片夹固结构22222222222222222222222222222222222222222222222222222222222222227
优秀设计 传动轴的加工工艺规程设计
设计任务书 课程设计题目：传动轴的加工工艺规程设计 完成期限：从年月日起到年月日 课程设计的意义：课程设计作为学生专业课程学习的重要组成部分，是对课程理论学习的综合运用，通过课程设计可以使学生系统的将所学的专业知识进行回顾和总结，并在此基础上针对设计题目进行具体分析和应用。达到理论学习与教学实践相结合，更好的保证学生的学习效果。 设计的主要任务： 1、完成课程设计说明书一份（6000字左右）。 2、完成零件毛坯图一张（A2或A3）。 3、完成零件图一张（A3）。 4、完成零件加工工序图（包括所有机加工序）。 5、完成典型工序工序卡的填写（2张）。 设计要求：
目录 第1章………………………………………设计说明 第2章………………………………………零件分析 第3章………………………………………工艺分析 第4章………………………………………制定工艺路线 第5章………………………………………机械加工余量的确定第6章………………………………………确定切削用量 第7章………………………………………加工的几点说明 第8章………………………………………总结 第9章………………………………………参考文献
设计说明 本次课程设计是在我们学完了大学的全部基础课、技术基础课之后进行的。这是我们在进行毕业设计之前所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练。因此，它在我们四年的大学生活中占有重要的地位。 就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的现代化建设打下一个良好的基础。 由于能力所限设计尚有许多不足之处，恳请各位老师给予指教。 1 .2.1 零件的分析 1.2.1.1 生产类型 本题目所要加工的为一阶梯轴，要求批，量为10000件，可确定其生产类型为大批量生产。 1.2.1.2 零件分析 题目所给定的零件是一主要支撑传动件和传递扭矩的阶梯轴，轴类零件是旋转体零件，其长度大于直径，一般由圆柱面、圆锥面、螺纹、花键、沟槽等。考虑到加工工艺，在车外圆时在两端车刀无法顺利退出所以零件在两端应加退刀槽，详见零件图。 1.2.1.3 零件的工艺分析 阶梯轴零件图样的视图正确、完整、尺寸、公差及技术要求齐全。本零件各表面的加工并不困难，但零件左边的键槽与其左端面距离只有3mm，有点小加工时估要精确的保证上述要求则比较困难。分析该零件是作传动齿轮转矩所用，故可以将其键槽长度做的稍微小一点，也保证了阶梯轴的强度。又零件图中的直线度精度要求较高，加工时比较困难，即定位基准要保证。 1.2.2 工艺规程的设计 1.2.2.1 确定毛坯的制造形式
第一章机械加工工艺和加工工艺规程设计 Machining Technogical Process Planning 工艺规程：是规定产品或零部件机加工工艺过程和操作方法的工艺文件。 体现：生产规模的大小，工艺水平的高低及解决各种工艺问题的方法和手段 §1-1 基本概念 一、机械加工的生产过程 1、生产过程：原材料→机械产品（全部劳动过程） 主要生产过程：制坯——机加工——热处理——装备——检验— 试车——油漆 辅助生产过程：包装，储运，能源供应等。 2 、加工工艺过程：直接改变毛坯的形状、尺寸、表面粗糙度及力学物理 性能，使之成为合格零件的全部劳动过程。 二、机械加工工艺过程的组成（若干工序组成） 工艺过程：工序1 安装1次工位1 工步1 走刀1 2 2 2 2 2 3 3 3 3 3 工序：一个（或一组）工人在一个工作地点，对一个（或同时对几个）工件连续完成的那一部分加工过程。 安装：在每一工序中工件一次装夹（定位和夹紧）所完成的那部分工序。 工位：工件在一次安装中（工件相对机床床身变换加工位置），在一个位置所完成加工。（图1-2） 工步：加工表面、切削工具、进给量都不变的情况下所完成的那部分加工。 （复合工步：几把刀具同时参与切削。图1-3、1-4、1-5） 走刀：同一切削速度及进给量对同一表面进行切削一次。 例：齿轮零件图
序 号 工序名称工序内容工艺过程细分 1 车外圆?100 车端面A 车端面B 钻扩铰孔?25 粗车半精车外圆?100 粗车半精车A面 倒角 粗车半精车B面 倒角 钻扩铰?25孔 一次安装，一个工位，二个工步，三 次走刀 二个工步，三次走刀 一个工步 二次安装，一个工位，二个工步，三 次走刀 一个工步 三个工步，三次走刀。 2 钻铰4—?12孔钻孔4—?12 铰孔4—?12一次安装，一个工位，4个工步，4 次走刀 4个工步，4次走刀 3 刨（插）键槽刨键槽一次安装，一个工位，一个工步，多 次走刀 4 滚齿一次安装，一个工位，一个工步，多 次走刀 5 热处理齿面高频 6 钳工修键槽修键槽 Ra1.6 7 去毛刺，清洗，上油 三、生产类型与机械加工工艺规程 （一）生产纲领和生产批量 生产纲领(年产量)：在计划期内，应生产产品产量的进度计划 生产批量：一次投入或产出同一产品或零件的数量（二）生产类型(表1- 4 1-5) 生产类型：批量大小的分类年产量 产品大小和结构的复杂性生产类型的工艺特点： 单件小批生产的工艺特点——通用设备、通用工装 中批和大批大量生产的工艺特点——专用设备、专用工装（三）机械加工工艺规程的作用 1、工艺规程是指导生产的主要技术文件 生产的计划、调度、工人的操作、质量检查等的依据 2、组织生产，生产准备主要技术文件（原有生产条件、新建） ①原材料，设备购置，厂房建造 ②工装设计制造 ③技术关键分析与研究 （四）机械加工工艺规程的格式（卡片） 工艺过程卡——单件小批量生产（表1—6） 工艺卡——中批生产（表1—7） 工序卡——大批量生产（表1—8） 检验卡——检验工序 调整卡——半自动，自动机床
湘潭医卫职业技术学院 课 程 设 计 班级： 姓名： 指导教师：刘中华 年月日
课程设计 项目说明书 设计题目：******批量生产机械加工工艺设计专业：*********** 班级：******* 学号：******* 设计者：****** 指导教师：刘中华 完成时间：****** 湘潭医卫职业技术学院医电学院
目录 前言 一、零件的分析 (5) 1、零件的作用 (5) 2、零件的工艺分析 (5) 二、工艺分析 (6) 1、确定生产类型 (6) 2、选择毛坯制造形式 (6) 3、选择定位基准 (6) 4、零件表面加工方法选择 (7) 5、制造工艺路线 (8) 6、确定机械加工余量与毛坯尺寸 (8) 7、加工设备与工艺装备的选择 (10) 8、确定切削用量及基本工时 (11) 总结 参考文献 致谢
前言 本次课程设计是进给箱齿轮轴的设计，这是机械制造工程这门课程的一个阶段总结，是对课堂中学习的基本理论和在生产实习中学到的实践知识的一个实际应用过程。我们在完成课程设计的同时,也培养了我们正确使用技术资料、国家标准、有关手册、图册等工具书，进行设计计算、数据处理、编写技术文件等方面的工作能力，也为我们以后的工作打下了坚实的基础。由于知识和经验所限，设计会有许多不足之处，所以恳请老师给予指导。
设计题目：进给箱齿轮轴零件的机械加工工艺规程 零件的分析 1.零件的作用 题目给定的零件是进给箱齿轮轴，其主要作用是支撑传动零部件，实现回转运动，并传递扭矩和动力，以及承受一定的载荷。齿轮轴零件是将齿轮部分和轴做成一体无需键配合的一种常见机械零件。齿轮轴具备传动效率高、结构紧凑和使用寿命长等一系列优点，是通用机械特别是工程机械传动中的重要零件之一。轴Φ26圆柱面处有圆弧形的键槽和圆孔，主要是通过键和其他部件相连。轴的左端部位为齿轮部分，主要传递运动和动力。 2.零件的工艺分析 从零件图上看，该零件是典型的零件，结构简单，属于阶梯轴类零件，由圆柱面、轴肩、键槽、齿轮等不同形式的几何表面及几何实体组成。其主要加工的表面有以齿轮轴左右端面为中心的Φ60、Φ45、Φ30、Φ29、Φ26、Φ24的外圆柱面，以Φ26的外圆柱面和左右台阶面为中心的加工30×8×4的键槽、Φ8的孔，左右两端的端面，以及齿轮轴左端的齿轮加工。其多数表面的尺寸精度等级在7～11之间，表面粗糙度值为1.6μm～12.5μm，齿轮的精度等级为8。其中位置要求较严格的,主要是保证加工Φ60的外圆柱面与整个齿轮轴的中心轴线的同轴度在Φ0.25范围内,以及保证Φ30的外圆柱面与整个齿轮轴的中心轴线的同轴度在Φ0.02范围内。 通过分析，该零件布局合理，方便加工，我们通过径向夹紧可保证其加工要求，整个图面清晰，尺寸完整合理，能够完整表达物体的形状和大小，符合要求。经过对以上加工表面的分析，对于这几组加工表面而言，我们可先选定粗基准，加工出精基准所在的加工表面，然后借助专用夹具对其他加工表面进行加工，并且保证它们的位置精度。
目录 第一章:工艺过程设计说明书 1.1零件图工艺分析－--－----－--－－---------－------－----－--1 1.１.1零件的工作状态及工作条件-----------－-－－--－-－－－----－-－-－－--1 １.１.２零件结构分析--－-－－－--－-----－-－--－-－---－－-----－--－---－-----1 １.１.3零件技术条件分析－-－-－------－-----------－－-－－--－----－-－----1 1.１．4零件材料及切削加工性---－-－----－---------－-－-－－-－－------－－－２ 1.1.５零件尺寸、标注分析－-－-----－－-－---－-－-－---－-－-------－－---－-２ 1.１.６为保证热处理及检验说明－----－--－-－--------------------－----3 1.1.7理念工艺分析--－-----－－-－-----------------－--－－--－－--－-----３ 1.2毛坯的设计--------－--－－---------－－----－－------－--－－３ 1.2.1毛坯的种类确定－-－--------－－---------－--－-－－-－－--－--－---－-－３ １.2．2毛坯工艺确定－－-－---－－--－------------－--－------－--－--－----－4 1.2.3毛坯余量及公差-------－-----－-－--－---－－-－----－----------－--6 １.3工艺规程设计------－-------－－-----－----－--－－-－----－-6 １.３.1工艺路线制定---－-－-----－----－----－－－-－-----－－----－---－----6 1.3.２工序尺寸确定-－---－-－----－----－-－-－－--－---－－---－－------－－－-7 1.3.3机械夹具、刀量、量具的选择－-－－--－----------－--------------8
课程设计 齿轮轴加工工艺规程设计 教学单位: 机电工程学院 专业: 机械设计制造及其自动化 班级: 机械09C(本) 学号: ………… 学生姓名: XXX 指导教师: XXX（讲师） 完成时间: 2013年5月5日
电子科技大学中山学院机电工程学院
摘要 机械加工工艺规程设计能力是从事机械制造专业的科研、工程技术人员必须具备的基本素质之一。机械加工工艺规程设计作为高等工科院校教学的基本科目，在实践中占有极其重要的地位，工艺流程设计在加深对专业课程基本理论的理解和加强对解决工程实际问题的能力培养方面所发挥的作用是显而易见的。 本设计是齿轮轴的加工工艺规程设计，其结构虽然规则，但是精度要求比较高，所以工艺要求比较复杂。需要粗车、精车、铣车、磨销，其中精车是加工关键。车床加工工艺是以机械制造中的工艺基本理论为基础，结合车床的特点，综合运用多方面的知识解决车床加工过程中面临的工艺问题。 工艺规程是保证机械产品高质量、低成本的一种重要的工艺依据，工艺规程设计在机械加工中就显得更为突出，因此中小型零件加工的规程设计常被选作毕业设计的主要内容之一。 关键字：工艺规程；齿轮轴 I
目录 1绪论 (1) 1.1引言 (1) 1.2 设计的内容及要求 (1) 2 零件分析 (3) 2.1齿轮轴的概述 (3) 2.2零件的结构工艺分析 (4) 2.3零件的校核 (5) 3齿轮轴的工艺规程分析 (10) 3.1毛坯的选择 (10) 3.2制定工艺路线 (11) 3.2.1 基本加方案 (11) 3.2.2 工艺路线的设定 (11) 3.2.3 加工工艺过程内容 (12) 3.3基准的选择 (13) 3.3.1 粗基准的选择 (13) 3.3.2 精基准的选择 (14) 3.4 机械加工工艺过程分析 (15) 3.4.1 加工阶段的划分及划分加工阶段的原因 (15) 3.4.2 加工顺序的安排 (15) 3.4.3 机床的选择 (16) 3.5 切削用量 (16) 3.5.1 粗加工时切削用量的选择原则 (16) 3.5.2 精加工时切削用量的选择原则 (17) 3.5.3 选择切削用量 (18) 3.6 确定加工余量、工序尺寸及公差 (19) 3.7基本工时 (20) 4 结束语 (22) 参考文献 (23) 致谢 (24) II
课程设计 题目：泵体盖的机械加工工艺规程及M12-6H螺纹孔中的Ф10孔工艺装备设 计 班级： 姓名： 指导教师： 完成日期：
一、设计题目 泵体盖的机械加工工艺规程及M12-6H螺纹孔中的Ф10孔工艺装备设计 二、原始资料 (1) 被加工零件的零件图1张 (2) 生产类型:大批大量生产 三、上交材料 (1) 被加工工件的零件图1张 (2) 毛坯图1张 (3) 机械加工工艺过程综合卡片(参附表1) 1张 (4) 与所设计夹具对应那道工序的工序卡片1张 (4) 夹具装配图1张 (5) 夹具体零件图1张 (6) 课程设计说明书(5000～8000字) 1份 说明书主要包括以下内容（章节） ①目录 ②摘要（中外文对照的，各占一页） ③零件工艺性分析 ④机械加工工艺规程设计 ⑤指定工序的专用机床夹具设计 ⑥方案综合评价与结论 ⑦体会与展望 ⑧参考文献 列出参考文献(包括书、期刊、报告等，10条以上) 课程设计说明书一律用A4纸、纵向打印. 四、进度安排(参考) (1) 熟悉零件,画零件图2天 (2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天 (3) 工艺装备设计(画夹具装配图及夹具体图) 9天
(4) 编写说明书3天 (5) 准备及答辩2天 五、指导教师评语 成绩： 指导教师 日期
摘要 在机械制造的机械加工，检验，装配，焊接和热处理等冷热工艺过程中，使用着大量的夹具，用以安装加工对象，使之占有正确的位置，以保证零件和工件的质量。 本次设计主要是进行盖体类零件的专用夹具的设计，是对我们以往所学知识的总结和对我们所掌握知识的一次扩展。本文主要从工艺规程的指定与夹具的设计两方面出发。根据零件本身的特点，生产类型以及零件在具体工作时的作用选择工艺规程和夹具。在工艺规程方面：确定生产类型，综合考虑其准确度高，生产效率高，消耗经济少等方面，选择一个最优方案；在夹具设计方面，因为是盖体类零件，加工Ф10孔，选择钻床加工，考虑诸多因素拟订最优方案，最终完成本次设计。
目录 序言............................................................ 错误!未定义书签。 1 零件的分析 (1) 零件的作用 (1) 零件的工艺分析 (1) 2 工艺规程设计 (1) 确定毛坯的制造形式 (1) 基面的选择 (2) 制定工艺路线 (2) 机械加工余量，工序尺寸及毛坯尺寸的确定 (2) 3 夹具设计 (5) 问题的提出 (5) 夹具设计 (5) 参考文献 (8)

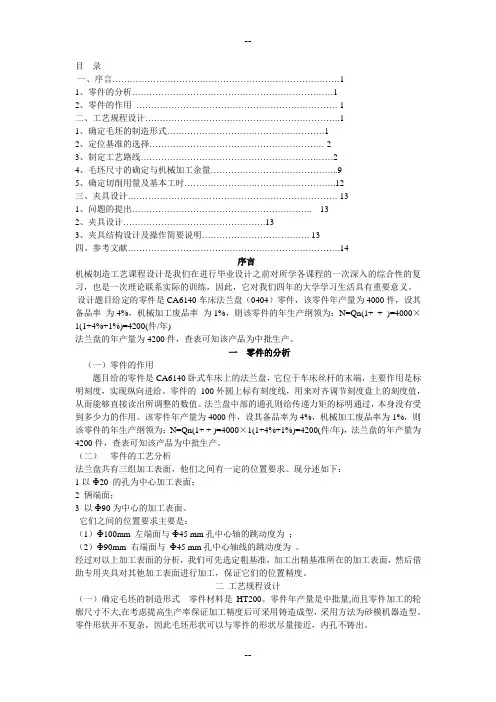

1 零 件 的 分 析 零件的作用 题目所给定的零件是CA6140车床上的法兰盘（见附图1）， 法兰盘起联接作用是车床上的重要零件。 零件的工艺分析 法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20045 .00+为中心 ,包括:两个Φ12.034.0100--mm 的端面, 尺寸为Φ0017.045-mm 的圆柱面,两个Φ90mm 的端面及上面的4个Φ9mm 的透 孔. Φ06.045-mm 的外圆柱面及上面的Φ6mm 的销孔, Φ90mm 端面上距离中心线分别为34mm 和24mm 的两个平面. 这组加工表面是以Φ20045.00+mm 为中心,其余加工面都与它有位置关系,可以先加工它的一个端 面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面. 2 工 艺 规 程 设 计 确定毛坯的制造形式 零件材料为HT200，由于零件年产量为1000件，已达到中批生产的水平，而且零件轮廓尺寸不大，故采用金属模铸造，法兰盘因毛坯比较简单，采用铸造毛坯时一般是成队铸造，再进行机械加工。这从提高生产率，保证加工精度上考虑也是应该的。
西南石油大学 机械制造工艺学 课程设计说明书 设计题目：设计“偏心轴”零件的机械加工工艺规程及工艺装备（生产纲领：小批量生产） 班级： 专业： 设计者： 指导教师： 设计日期：2016年6月15日至2016年6月26日
西南石油大学 机械制造工艺课程设计任务书 设计题目：设计“偏心轴”零件的机械加工工艺规程及工艺装备（生产纲领：小批量生产） 设计内容； 产品零件图1张 产品毛坯图1张 机械加工工艺过程卡片1份 机械加工工序卡片1套 家具设计装配套1份 家具设计零件图1~2张 课程设计说明书1份 班级： 专业： 设计者： 指导教师： 设计日期：2016年6月15日至2016年6月26日
序言 机械制造工艺学课程设计是我们学完了大学的全部基础课程,技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计前对所学各课程的一次深入的综合性连接，也舍一次理论联系实际的训练。因此，它在我们对大学学习生活中占有十分重要的地位。 就我个人而言，我希望通过这次课程设计对自己未来将从事的工作惊醒一次试验性的训练，为今后参加祖国的现代化建设打下一个良好的基础。 由于能力所限，设计上有许多不足之处，恳请各位老师给予指导。 偏心零件的加工是机械加工中的难点，对于象偏心轴承、凸轮等偏大心零件的加工目前普遍采用三爪、四爪卡盘，在普通机床上加工。随着科学技术的不断发展，对偏大心零件的需求越来越多，精度也越来越高，因此对该类偏心夹具的需求也相应的增加，其应用前景广阔。 偏心轴类零件是常见的典型零件之一。按轴类零件结构形式不同，一般可分为光轴偏心、阶梯轴偏心和异形偏心轴等；或分为实心偏心轴、空心偏心轴等。它们在机器中同样用来支承齿轮、带轮等传动零件，以传递转矩或运动。 台阶偏心轴的加工工艺较为典型，反映了偏心轴类零件的大部分内容与基本规律下面就介绍一种偏心轴常用的加工工艺。 二、拟订加工工艺 图A1所示是常见的偏心轴零件。它属于台阶轴类偏心轴，由圆柱面、轴肩、退刀槽、键槽等组成。轴肩一般用来确定安装在轴上零件的轴向位置，各环槽的作用是使用零件装配里有一个正确的位置，并使加工中磨削外圆或车螺纹时退刀方便：键槽用于安装键，以传递转矩。 根据工作性能与条件，该传动轴图样（图A1）规定了主要轴颈M、N,，外圆P、Q 以及轴肩H、I有较高的尺寸、位置精度和较小的表面粗糙度值，并有热处理要求。这些要求必须在加工中给予保证。 （一）、零件图样分析 M N O P
轴的加工工艺设计 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
轴加工工艺规程设计 专业：机械设计制造及其自动化 班级： 姓名: 学号： 轴类零件加工工艺规程设计 一、设计要求： .零件任选 .零件图一张，用CAD画 .毛坯图一张 .机械加工工艺规程综合卡片一套 .说明书一份 .按大批大量生产考虑 二、零件图 轴的作用 轴主要应用在动力装置中，是主要零件之一。其主要作用是传递转矩，使主
轴获得旋转的动力，其工作中要承受较大的冲击载荷和扭矩。因此，该零件需具有足够的耐磨性和抗扭强度。 输出轴的结构特点、工艺，表面技术要求分析 从图示零件分析，该轴结构简单，属于阶梯轴类零件。主要由有φ55、φ 40、φ23、φ20的外圆柱面。φ50的外圆的粗糙度要求都为, φ20的外圆的粗糙度 要求都为，φ35的圆弧面的粗糙度要求都为，莫氏4的锥度表面要求为，形位精度也比较高，为径向跳动量小于，由于输出轴在工作中要承受较大的冲击载荷和扭矩，为了增强耐磨性和抗扭强度，要对输出轴进行调质处理，硬度为 250HBS。加工零件不能使用砂布、锉刀及其他砂磨工具进行锉修及打光。未标注的公差按IT14，未倒得角按1x45度。莫氏4锥度用涂色法检查接触70%。三、确定毛胚 选择毛胚材料 毛坯的材料 45钢 制造毛胚的种类有很多，如1、型材2、锻造3、铸造，由于该输出轴要承受较大的冲击载荷和扭矩，为了增强其刚性和韧性，所以要选择锻件做为毛胚。如果选用棒料，由于生产类型为大批，从经济上考虑，棒料要切削的余量太大，浪费材料，所以不选。 毛胚的的简图 四、工艺路线的确定 基准的选择 基准可以分为粗基准和精基准 粗基准 由于此零件为轴类零件，为了保证精度，所以选择外圆作为粗基准面。首先选用三爪卡盘自动找正原理，夹紧。以外圆为粗基准面，加工外圆、端面、中心孔。然后用已加工过的外圆作为基准，加工另一端面和钻中心孔，保证两个中心孔在同一直线上。 精基准的选择 精基准的选择对一个零件加工完成后的精度非常重要。此零件选用两端的中心孔作为精基准，所以用两端中心孔来对外圆精加工。外圆加工完成后用外圆作为精基准，加工内圆，攻螺纹。 工序集中和分散考虑 工序集中 工序集中就是将零件的加工集中在少数几道工序中完成，每道工序加工内容多，工艺路线短。其主要特点是：
机械加工工艺规程设计 1.分析零件图和产品装配图。6.确定各工序所用机床设备和工艺装备(含刀具、夹具、量具、辅具等)，对需要改装或重新设计的专用工艺装备要提出设计任务书。7.确定各工序的加工余量，计算工序尺寸及公差。8.确定各工序的技术要求及检验方法。 <--2006-2-12--> 1.分析零件图和产品装配图； 2.对零件图和装配图进行工艺审查； 3.由今生产纲领研究零件生产类型； 4.确定毛坯； 5.拟定工艺路线； 6.确定各工序所用机床设备和工艺装备(含刀具、夹具、量具、辅具等)，对需要改装或重新设计的专用工艺装备要提出设计任务书。 7.确定各工序的加工余量，计算工序尺寸及公差； 8.确定各工序的技术要求及检验方法； 9.确定各工序的切削用量和工时定额； 10.编制工艺文件。 二：工艺路线的拟订 拟订工艺路线是设计工艺规程最为关键的一步，需顺序完成以下几个方面的工作。 内容
原则 原则说明 具体实例 选择定位基准精基准的选择原则 基准重合原则 应尽可能选择被加工表面的设计基准为精基准，这样可以避免由于基准不重合引起的定位误差。———— 统一基准原则 应尽可能选择用同一组精基准加工工件上尽可能多的加工表面，以保证各加工表面之间的相对位置关系。例如，加工轴类零件时，一般都采用两个顶尖孔作为统一精基准来加工轴类零件上的所有外圆表面和端面，这样可以保证各外圆表面间的同轴度和端面对轴心线的垂直度。 互为基准原则 当工件上两个加工表面之间的位置精度要求比较高时，可以采用两个加工表面互为基准反复加工的方法。例如，车床主轴前后支承轴颈与主轴锥孔间有严格的同轴度要求，常先以主轴锥孔为基准磨主轴前、后支承轴颈表面，然后再以前、后支承轴颈表面为基准磨主轴锥孔，最后达到图纸上规定的同轴度要求。 自为基准原则 一些表面的精加工工序，要求加工余量小而均匀，常以加工表面自身为基准图示为在导轨磨床上磨床身导轨表面，被加工床身1通过楔铁2支承在工作台上，纵向移动工作台时，轻压在被加工导轨面上的百分表指针便给出了被加工导轨面相对于机床导轨的不平行度读数，根据此读数操作工人调整工件1底部的4个楔铁，直至工作台带动工件纵向移动时百分表指针基本不动为止，然后将工件1夹紧在工作台上进行磨削。 在导轨磨床上磨床身导轨面
机械制造工艺学课程设计实例 机械制造工艺学 课程设计说明书 设计题目设计“推动架”零件的机械加工工艺规程及工艺装备。 生产纲领为中小批量生产。 设计者：＿＿＿＿＿ 指导老师： XXX XX师范大学 教研室 2009年1月4日
XX师范大学 机械制造工艺学课程设计任务书 题目：设计“推动架”零件的机械加工工艺规程及工艺装备。生产纲领为中小批量生产。 内容：1. 零件图 1张 2. 毛坯图 1张 3. 机械加工工艺过程综合卡片 1套 4. 工艺装备（夹具）主要零件图及画总装图 1套 5. 课程设计说明书 1份 班级：0 5机自国内 学生：＿＿＿＿＿ 指导老师：XXX 教研室主任：XXXX ＿＿＿年＿＿＿月
目录 序言 (4) 一．零件的分析 1零件的作用 (4) 2零件的工艺分析 (4) 二．毛坯制造 1确定毛坯的制造形式 (5) 二．工艺规程设计 1基面的选择 (5) 2制定机械加工工艺路线 (5) 四．机械加工余量、工序尺寸及毛坯尺寸的确定 1.面的加工（所有面） (7) 2.孔的加工 (7) 五．确定切削用量及基本工时 1．工序Ⅰ切削用量及基本时间的确定 (9) 2．工序Ⅱ切削用量及基本时间的确定 (10) 3．工序Ⅲ切削用量及基本时间的确定 (11) 4 ．工序Ⅳ切削用量及基本时间的确定 (12) 5．Ⅴ切削用量及基本时间的确定 (13) 6. 工序Ⅵ的切削用量及基本时间的确定 (14) 7．工序Ⅷ的切削用量及基本时间的确定 (15) 8 .工序Ⅸ的切削用量及基本时间的确定 (16) 9. 工序Ⅹ的切削用量及基本时间的确定 (16) 六．夹具的选择与设计 (16) 1.夹具的选择 (17) 2．夹具的设计 (17) 七．选择加工设备 1．选择机床，根据不同的工序选择机床 (18) 八．选择刀具 1. 选择刀具，根据不同的工序选择刀具 (18) 九．选择量具

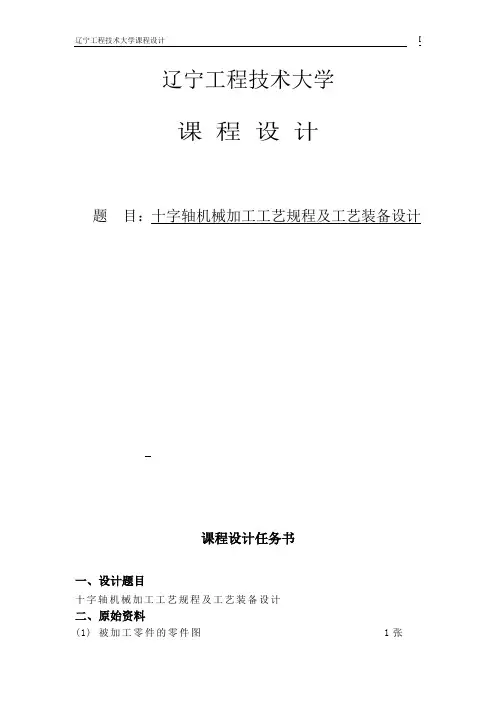

优秀设计 课程设计题目：十字轴加工工艺及车夹具设计 班级： 姓名： 指导教师： 完成日期：
摘要 这次设计的是十字轴机械加工工艺规程及工艺装备设计，包括零件图、毛坯图、装配图各一张，机械加工工艺过程卡片和与工序卡片各一张。首先我们要熟悉零件和了解其作用，它位于车床变速机构中，主要起换档作用。然后，根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和械加工余量。最后拟定拨差的工艺路线图，制定该工件的夹紧方案， 画出夹具装配图。 就我个人而言，我希望能通过这次课程设计，了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，从中锻炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础，并且为后续课程的学习打好基础。
Abstract This time I design the lathes of the shift forks CA6140(831005), including that the part pursuing , the blank pursues , assembling pursues , the machine work procedure card the working procedure card every sheet .We should know the part very well and know its effect first , it is worked in the organization which is used for change the speed in a lathe, and the mainly role of the part is alter the speed. Then, we design the dimension of the blank and instrument process a margin of the part according to part character and the harshness of each face .Finally, I design the handicrafts route picture of the shift forks, work out the fastening motion scheme being workpiece's turn , draw up clamp assembling picture. As far as my individual be concerned, I want to knowing the general productive technology of machine part , consolidating and deepening the knowledge of basic course and specialized course what I have already learned , integrates theory with practice, and improve the ability to solve problems, what’s more , striking the basis for the future work and the following course’s studying .
