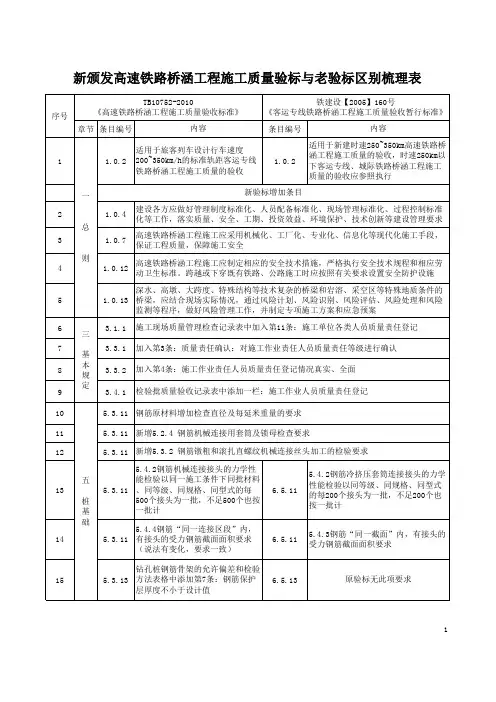

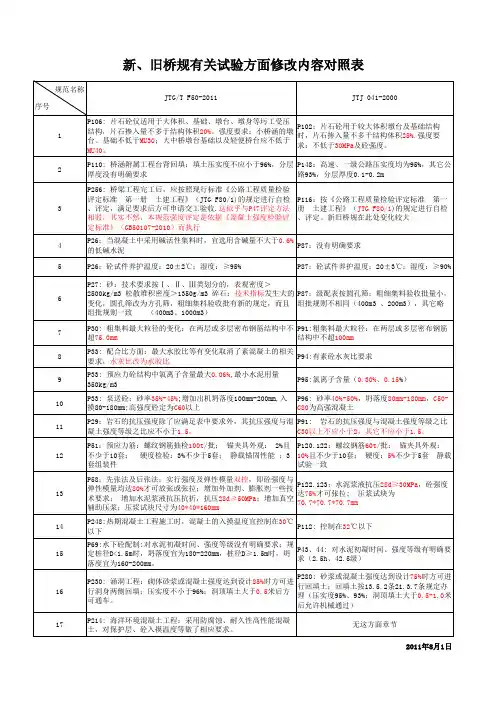

新颁发高速铁路桥涵工程施工质量验标与老验标区别梳理表
3
新观及尙迷饫蹄价涸丄桂施丄肷重叛杯与芯叛杯凶别侃埋衣

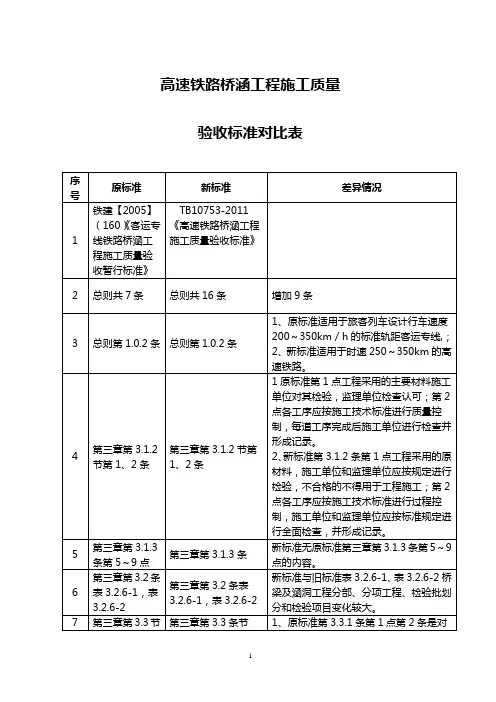

TB10752-2010 铁建设【2005】160号
4
新颁发高速铁路桥涵工程施工质量验标与老验标区别梳理表
关于发布《高速铁路竣工验收办法》的通知 铁建设〔2012〕107号 各铁路局，各铁路公司（筹备组）： 现发布?高速铁路竣工验收办法?，自2012年6月1日起施行。铁道部前发?铁路客运专线竣工验收暂行办法?（铁建设〔2007〕183号）、?关于公布局部修改〖铁路客运专线竣工验收暂行办法〗内容的通知?（铁建设〔2011〕189号）同时废止。其他与本办法相悖的,执行本办法。 已经开始验收的建设项目，要做好新老办法衔接工作，保证验收工作圆满完成。 附件：1.铁路建设项目竣工验收附表 2.初步验收报告 3.高速铁路正式验收证书 中华人民共和国铁道部 二○一二年五月二十六日
高速铁路竣工验收办法 第一章总则 第一条为加强高速铁路建设管理，规范高速铁路竣工验收工作，全面考核建设成果，根据国家有关规定，制定本办法。 第二条本办法所称竣工验收是指高速铁路按设计要求建成后，由验收机构对其进行检查评价的过程。 第三条本办法适用于新建高速铁路建设项目。其他专门用于旅客运输的铁路建设项目按照执行。 第四条高速铁路竣工验收分为静态验收、动态验收、初步验收、安全评估、正式验收等五个阶段。 初步验收合格后进行安全评估，安全评估通过后可开通初期运营；正式验收合格后投入正式运营。 第二章竣工验收阶段、依据和内容 第五条竣工验收阶段 1.静态验收。是对建设项目的工程按设计完成且质量合格、设备安装调试完毕且质量合格进行检查确认的过程。 2.动态验收。是在静态验收合格后，通过联调联试、动态检测对列车运行状态下工程质量全面检查和确认，并通过运行试验对整体系统在正常和非正常运行条件下的行车组织、客运服务以及应急救援等进行检验的过程。
桥梁工程中试验检测技术的应用和方法 发表时间：2019-04-03T11:48:05.167Z 来源：《建筑模拟》2019年第2期作者：建鑫江文彬 [导读] 随着建筑学基础的不断发展，道路桥梁工程试验检测技术也在不断完善和改进。电气相关的检测设备在对公路桥梁的使用也是越来越普遍。 建鑫江文彬 中交一公局厦门工程有限公司福建省厦门市 361000 摘要：随着建筑学基础的不断发展，道路桥梁工程试验检测技术也在不断完善和改进。电气相关的检测设备在对公路桥梁的使用也是越来越普遍。所以，对于相关的公路桥梁的施工技术以及施工质量方面的检测工作也是越来越重视，在对整个桥梁工程的检测技术方面，要着重注意对整个公路桥梁施工过程中的质量问题进行相应的检测工作，而在施工质量的工作之中，则要通过使用专业的检测仪器对该工程进行检测，对施工结果进行详细的分析。其中，主要的检测因素由桥梁的最大载重，以及道路的平整度，以及在施工现场对于相关检测设备的安全监察的规范性组成。 关键词：桥梁工程；试验检测技术；应用和方法 引言 道路桥梁作为沟通交通的纽带，与社会经济的发展有着直接的关系。道路桥梁工程在我国有了很大的发展，但是道路桥梁出现了承载力降低以及老化的问题，对交通运输造成了不好的影响，对经济的快速发展造成了阻碍，威胁到了人民生命财产安全，因此需要定期对道路桥梁进行维护以及检测。文章将会探讨桥梁试验检测技术的应用中的要点。 1公路桥梁检测技术的简介 公路桥梁的检测环节决定着整个工程的质量，如果在整个公路桥梁施工的检测过程之中对细节的把握不够严格的话，就会造成整个公路桥梁在投入到现实的使用之后的质量无法得到切实的保障。在对整个公路桥梁施工项目的检测工作中，首先对于公路桥梁施工中道路铺设施工项目而言，最为重要的就是分段桥梁的链接，因为在整个公路桥梁的道路铺设施工项目之中，80%以上的工作内容都是连接两段线路，所以在实际的检测作业之中，通过使用红外传感仪器，对整个桥梁的所有连接处进行扫描，并对所扫描出来的结果进行分析，观察两端线路之间是否存在有缝隙。对于公路桥梁施工的高架桥建设施工项目而言，主要的检测对象是，走线和安装公路桥梁配件，这主要是通过将所有的配件送至专业的检测机构，委托其对所有的配件进行试验检测。 2道路桥梁检测技术 2.1超声波检测技术 对于道路桥梁的检测来说，超声波探测法是一种较为有效的方法，其主要原理是利用声波转换器和超声波检测仪发射超声脉冲，对超声脉冲的速度、主频率以及波幅等主要参数进行分析，借助参数变化的分析对道路桥梁是否出现问题进行判断。 2.2地质雷达监测技术 地质雷达技术其主要优点是精度高、直观、经济、无损检测以及快速，又称探测雷达技术。主要原理是借助地质雷达发射高频率电磁波，通过电磁波在物体内部的反射来对内部的构造进行分析。地质雷达由于其显著优点，广泛的应用于地基工程、工程地、道路桥梁以及文物考古等领域，探测经度很高。主要工作环节为：①作业人员通过设备对控制单元作出指令；②控制单元进行指令的接受，接收完成后发射信号给接收天线与发射天线；③信号传递到发射天线后，发射天线发射电磁波给地面；④当电磁波遇到不均匀介质时，会因为界面与目标电性不同而反射，接收天线对反射后的电磁波进行接受，将数据传递给控制单元，控制单元回馈的数据还在设备中显示出相应的图像；⑤分析处理图像，对物体的内部情况进行分析判断。 2.3声发射法检测技术 构成道路桥梁的材料内部结构不尽相同，性质也存在差异，应力分布可能会由于应力在局部进行集中而分布不稳，材料在自身产生断裂、塑性形变以及裂缝时会进行应力的释放，应力波向四周进行扩散，这一过程称为声发射。荷载在对道路桥梁作用时，道路桥梁内部的混凝土结构会发生变形，变形的程度如果超出设计范围，裂纹就会产生，释放能量波。道路桥梁借助声发射法进行缺陷检测时，在需要检测的部位放置声发射器，在道路桥梁不同的位置会接受到声波，缺陷的位置就可以借助声波时间差来确定。声波发射法具有快速准确的优点。在缺陷位置经过确定以后，还可以分析出裂纹的开裂速度以及种类等。但是声发射法会因为周围噪声而产生精度损失，另外，因为声发射法的特殊原理，所以可以对桥梁进行持续的动态监测。 3道路桥梁试验检测技术的优化措施 3.1对检测工作人员进行培训 随着科学技术的快速发展，检测工作也开始逐渐向智能化的方向转变，但是人力管理仍然是不可或缺的，当前绝大多数的检测人员的意识仍然没有向着智能化发展，在专业技术水平上还有一定的不足，另外因为检测所需要涉及的知识也比较多，一旦检测人员的技术水平存在问题，就会极大的影响到检测效率以及检测结果的准确性，因此必须对相关的检测工作人员进行科学合理的培训，让他们可以更好的了解到检测技术的发展情况，能够更好的利用先进的检测技术来进行检测工作，保证检测效率提升的同时，让检测结果也更为准确，更好的保证公路桥梁这些基础设施的质量。 3.2提出较为完善检测方案制度 通常来说，构建形成较为完善系统的试验检测技术对道路桥梁工程整体质量提升有着重要帮助意义，基于操作人员角度来说，若想贯彻落实检测方案制度首先就应做到以下几点要求：第一，深入掌握当地道路桥梁工程对试验检测提出的实际标准要求，将本区域指导性文件作为主要参考标准，便于全方位展开试验检测工作。第二，加强对道路桥梁施工材料的管理控制力度。因施工材料始终是检测方案落实中的关键步骤，所以为确保检测方案制度深入执行，就必须将施工磁疗质量控制列入到重点关注范畴内。如需严格把控施工材料采购流程，充分保证材料采购厂家质量水平较佳且信誉意识较好，在全面掌握生产厂家生产材料不同价格基础上选择性价比较高材料生产厂家。第三，在施工材料正式进入到施工现场环境后，工作人员还应开展恰当检测审核工作，在保证符合合格要求后方可允许其正式使用到道路桥梁施工中。第四，建筑企业需指派专业化管理人员进行施工材料管理工作，对材料使用情况做好详细记录，便于为后期工作提供准确性
道路桥梁工程试验检测技术研究 随着科技水平的提升，促进了路桥检测技术的有效发展，使其朝着自动化、高水平、高精度等方向上发展。基于此在对道路桥梁工程检测过程中，相应的检测设备、检测流程、技术手段等都得到了更新和优化，进而保证了路桥工程的连续以及和实时监测，为路桥工程建设和发展营造了良好的条件和环境。进一步提升了路桥工程整体水平，为其后续使用奠定良好基础。 1对道路桥梁工程进行试验检测的内容 1．1路基土方石填筑检测 在进行道路桥梁试验检测期间，对路基土方石填筑的检测是非常重要的，这是由于路基自身质量的好坏在一定程度上直接决定了工程整体的质量水平，因此对其进行试验检测，能够确定路基质量是否达标，进而为工程建设奠定基础，其主要检测内容包含了路基实际含水量、填筑物密度及其强度等。 1．2桥涵构造物检测 在路桥工程建设施工中，水泥、钢材以及砂石等建筑材料是其建设期间不可缺少的，因此想要提升工程各方面性能，就一定要对建筑材料进行检测，进而保证建筑材料选择的有效性。 1．3路面检测
在路面施工期间，应该对其使用的无机结合料、使用集料以及沥青混合料进行试验，进而保证建筑材料方面指标和参数的良好，进而为道路桥梁工程整体施工水平以及质量的提升提供参考。 2在对路桥工程进行试验检测期间所存在的问题 2．1试验检测指标不具备良好的规范化 虽然在试验过程中会使用回弹量数值来作为工程中路基的参数，也会对地基材料的实际强度进行了有效的限制，但是在实际施工期间，却没有按照工程真实的压实参数来进行施工，而在对地基自身压实度进行管控时，地基参数与路桥工程的实际情况出现不相符，并且想脱离的现象，因此导致路桥施工不能满足工程整体的设计要求［1］。 2．2检测仪器和检测结果的不确定性 在对路桥工程进行检测时，会对其表面进行观测，但是在一定程度上中检测方式会受到多种因素有的影响，如人员素质水平问题、周围环境的能见度、交通情况等。因此就需要根据不同的检测方式来选择较为适用的的设备仪器，然而这样一来也会导致各检测结果错在一定的不同和差距。因此在实际检测过程中就要将多种检测方法进行结合，进而保证检测结果的精准性。 2．3检测指标不能完全反映出工程整体的实际情况
前言 铁路施工技术资料是铁路工程中的重要组成部分，是铁路工程进行竣工验收和竣工核定的必要条件，也是对工程进行检查、维护、管理、使用等工作的原始依据。 根据铁道部《关于印发高速铁路路基等9项施工质量验收标准的通知》（铁建设〔2010〕240号）、《兰新铁路甘青有限公司技术资料管理办法》（兰新铁工程〔2009〕82号）和《兰新铁路甘青有限公司竣工文件编制管理办法》（兰新铁工程〔2009〕87号）文件要求及薛吉刚《高速铁路工程施工质量验收标准检验批示例》（2013年4月出版），公司以薛吉刚《高速铁路工程施工质量验收标准检验批示例》为基础，结合现场实际统一规范了“新建铁路宝鸡至兰州客运专线工程（甘肃段）施工用表”。 本套表格包含路基工程施工用表、桥梁结构及涵洞施工用表、隧道工程施工用表三部分和桥梁、隧道、路基部分施工记录表。表格填写按照档案管理有关文件要求执行，检验批中“施工作业人员质量责任登记”一栏必须参照薛吉刚主编的《高速铁路工程施工质量验收标准检验批示例》样表填写，其余可参照《客运专线铁路工程检验批填写范例（含无碴轨道）》（王家维主编.-北京：中国铁道出版社，2009.4）一书和各专业的部分样表。由于时间仓促编写人员水平所限，虽然经过征求意见进行了修改，但本套表格难免存在遗漏和不完善的地方，在表格使用过程中，请各施工、监理单位相关人员进行认真核对，如发现需要修改和补充之处，请及时与公司安质部及指挥部联系。
目录 检验批质量验收程序和记录表填写标准 (20) 一、单元划分 (20) 二、验收程序 (20) 三、表格填写 (22) ㈠、检验批质量验收记录表 (22) ㈡、施工现场质量管理检查记录表 (25) ㈢、分项工程质量验收记录表 (26) ㈣、分部工程质量验收记录表 (27) ⑴分项工程 (27) ⑵质量控制资料 (27) ⑶实体质量和主要功能检验（检测）报告 (28) ㈤、单位工程工程质量验收记录表 (28) ㈥、单位工程质量控制资料核查记录表 (29) ㈦、单位工程实体质量和主要功能核查记录表 (29) ㈧、单位工程观感质量检查记录表 (30) 四、其他要求 (30) ㈠、签字要求 (30) ㈡、份数要求 (30) ㈢、制表要求 (31) 第一章路基工程 (32) 一、说明 (33) 二、路基分部工程、分项工程、检验批划分及编号 (34) 地表处理检验批质量验收记录表 (41) 换填地基检验批质量验收记录表 (42) 填筑检验批质量验收记录表 (43) 填筑砂垫层检验批质量验收记录表 (44) 填筑碎石垫层检验批质量验收记录表 (45) 铺设土工合成材料检验批质量验收记录表 (46) 夯击检验批质量验收记录表 (47) 强夯后地基检验批质量验收记录表 (48) 插打袋装砂井检验批质量验收记录表 (49) 插打塑料排水板检验批质量验收记录表 (50) 真空加载检验批质量验收记录表 (51) 卸载检验批质量验收记录表 (52) 堆载加载检验批质量验收记录表 (53) 卸载检验批质量验收记录表 (54) 制桩检验批质量验收记录表 (55)
高速铁路工程施工质量验收标准培训试题 单位: 姓名：得分: 一、选择题（有一种或多种正确答案，请将正确选项填在括号内，多选少选不得分，共25题，每题2分，共50分） 1. 铁道行业标准可以分为两种，分别为（A,B ）。 A. 产品标准 B.工程建设标准 C.强制性标准 D.推荐性标准 2. 每套移动模架首次拼装后应采用不小于（C ）倍的施工总荷载进行预压。 A. 1.0 B. 1.1 C. 1.2 D. 1.2 3. 高速铁路简支箱梁梁体徐变变形观测点每孔梁不少于（ B ）个。 A. 4 B. 6 C. 8 D. 10 4. 高速铁路工程验收标准的两部分内容是（C D ）。 A. 一般规定 B. 检验项目 C. 主控项目 D. 一般项目 5. 高速铁路工程验收单元有（ABCD ） A. 单位工程 B. 分部工程 C. 分项工程 D. 检验批 6. 分项工程质量验收合格应满足（AC ）。 A. 所含的检验批均应符合合格质量的规定； B. 检验批验收记录签认完成； C. 所含的检验批的质量验收记录应完整；
D. 参加验收的人员具有相应的资格。 7. 高速铁路工程中不受条件限制的钢筋连接方式有（BD ） A. 闪光对焊 B.机械连接 C.搭接焊 D. 绑扎连接 8. 高速铁路工程施工质量过程组成资料有（ABCD） A. 验收标准规定的质量验收记录 B. 质统表与程检表 C.资料管理规程规定施工记录 D. 试验检测报告 9. 高速铁路工程桥梁钻孔桩笼式检孔器应（C ） A. 检查长度宜为3?4倍设计桩径，且不宜小于5m。 B. 检查长度宜为3?4倍设计桩径，且不宜小于6m。 C. 检查长度宜为4?5倍设计桩径，且不宜小于5m。 D. 检查长度宜为4?5倍设计桩径，且不宜小于6m。 10. 高速铁路桥梁工程钻孔桩孔底沉渣厚度应（AC ） A. 柱桩不大于50mm B. 柱桩不大于100mm C.摩擦桩不大于200mm D.摩擦桩不大于300mm 11. 铁路混凝土结构凿毛的要求有（BCD ） A. 人工凿毛不小于2.5MPa B. 人工凿毛不小于5MPa C.机械凿毛不小于10MPa D.接缝面露出75%以上新鲜混凝土面 12. 悬臂浇筑预应力混凝土连续梁纵向预应力筋张拉应满足（AD ） A. 梁段混凝土强度达到设计值的95%，弹性模量达到设计值的100% B. 梁段混凝土强度达到设计值的100%，弹性模量达到设计值的100%
高速铁路桥梁综述 【摘要】高速铁路桥梁在高铁建设中起到了至关重要的作用，我国高速铁路桥梁的建设发展迅速，与实际工程结合中也凸显其特色。本文全面介绍了高速铁路桥梁的特点，我国高速铁路桥梁的主要设计标准及主要结构型式，提出了在基础理论研究、新技术的应用方面与国外存在的差距及急需解决的问题。 【关键词】高速铁路桥梁；发展；特点；结构形式 前言 高速铁路桥梁可分为高架桥、谷架桥和跨越河流的一般桥梁。其中，高架桥用以穿越既有交通路网、人口稠密地区及地质不良地段，通常墩身不高，跨度较小，桥梁往往长达十余公里；谷架桥用以跨越山谷，跨度较大，墩身较高。由于桥梁建设投资规模大，列车高速运行时对桥上线路的平顺性要求高，特别是采用无渣轨道技术后，对桥梁的变形控制提出了更高的要求，因此高速铁路桥梁是我国高速铁路建设中重点研究的问题之一。 1 高速铁路桥梁的发展现状： 桥梁建设作为高速铁路土建工程的重要组成部分，主要功能是为高速列车提供平顺、稳定的桥上线路，以确保运营的安全和旅客乘坐的舒适。以京沪高速铁路为例，它经过的区域是东部经济发达地区，京沪高速铁路桥梁总长达1060km，桥梁比重为80%。我国通过借鉴德国、日本等国高速铁路桥梁先进技术和成功建设经验，逐渐完善技术的同时形成自己的特色。 2 高速铁路桥梁的特点 桥梁是高速铁路土建工程的重要组成部分，与普通铁路桥梁相比，在数量、设计理念及方法、耐久性要求、养护维修等诸多方面都存在较大差异。其特点可归纳为以下几个方面： （1）高架桥所占比例大。主要原因是在平原、软土以及人口和建筑密集地区，通常采用高架桥通过。 （2）大量采用简支箱梁结构形式。根据我国高速铁路建设规模、工期要求和技术特点，通过深入的技术比较，确定以32m简支箱梁作为标准跨度，整孔预制架设施工。 （3）大跨度桥多。据统计，在建与拟建客运专线中，100m以上跨度的高速桥梁至少在200座以上。其中，预应力混凝土连续梁桥的最大跨度为128m，预应力混凝土刚构桥的最大跨度为180m。
公路水运工程试验检测人员继续教育自测试题 桥梁健康监测技术简介试题 本试题为本人在个人继续过程中收集的公路水运工程试验检测人员继续教育自测试题的题目及答案，仅为后续继续教育的同志提供方便，如觉得文件不错记得评价、点赞及下载，不建议盗用及外传，谢谢合作。 第1题 桥梁健康监测的主要内容为（） A.外部环境监测，通行荷载监测，结构关键部位内力监测，结构几何形态监测，结构自振特性监测，结构损伤情况监测等； B.风载、应力、挠度、几何变位、自振频率； C.外观检查、病害识别、技术状况评定； D.主要材质特性、承载能力评定。 答案:A 您的答案：A 题目分数：5 此题得分：5.0 批注： 第2题 对于连续刚构桥梁外部环境监测的最重要内容为（） A.风速、风向； B.温度； C.湿度； D.降雨量； 答案:B 您的答案：B 题目分数：5 此题得分：5.0 批注： 第3题 通行荷载监测重点关注参数为（） A.通行车辆尺寸和数量；
B.通行车辆的轴重和轴距，交通流量； C.大件运输车辆； D.超限运输车辆。 答案:B 您的答案：B 题目分数：5 此题得分：5.0 批注： 第4题 下列哪项不是桥梁结构关键部位内力主要监测内容（） A.斜拉桥索力； B.梁式桥主梁跨中截面应力； C.钢管混凝土拱桥的拱脚截面应力； D.、梁式桥桥墩内力。 答案:D 您的答案：D 题目分数：5 此题得分：5.0 批注： 第5题 下列哪项不是结构几何形态主要监测内容（） A.连续刚构桥的墩底沉降； B.连续梁桥的主梁挠度； C.系杆拱桥的吊杆伸长量；拱桥 D.斜拉桥墩（塔）顶偏位。 答案:C 您的答案：C 题目分数：5 此题得分：5.0 批注： 第6题 某桥梁监测结果发现该桥的自振频率有逐渐降低趋势，表明该桥（） A.刚度增大，振动周期变长，技术状况好； B.刚度增大，振动周期变短，技术状况好； C.刚度降低，振动周期变长，技术状况变差； D.刚度降低，振动周期变短，技术状况变差。 答案:C
各检测项目的抽检频率要求一、桥梁工程 检测项目检测方法检测频次说明 桥梁基桩完整性 低应变法100% 桩径<2m,桩长≤40m的基桩 无损检测均采用低应变法声波透射法100% 桩径≥2m或桩长>40m的基 桩均采用声波透射法钻芯法 桩身质量有怀疑或前两种方 法进行验证或特殊要求时采 取钻芯法检测 二、路基工程 1、软基处理 （1）原地面处理：原地面处理前，区间正线路基沿线路纵向连续长度每100m、站场路基折合正线双线每100m抽检2点，采用静力触探试验。原地面冲击碾压质量检测（按《铁路工程土工试验规程》TB10102规定的试验方法进行检验）：区间正线路基沿线路纵向连续长度每100m、站场路基折合正线双线每100m 抽检4点，至少有一点在碾压范围边线上。换填基底开挖处理后的基底压实质量检测（按《铁路工程土工试验规程》TB10102规定的试验方法进行检验）：区间正线路基沿线路纵向连续长度每100m、站场路基折合正线双线每100m抽检3点，其中线路中间1点，两侧距换填边缘2m处各1点。 （2）强夯（重锤夯实）：每一工点每3000m2抽样检验12点，其中标准贯入试验6点（或动力触探3点），静力触探试验3点，平板载荷试验3点。 （3）砂（碎石）桩：桩身密实度：采用标准贯入或动力触探试验，按桩数的2%抽样检验，且每检验批不少于3根。可液化土地基桩间土的加固效果：采用标准贯入、静力触探或动力触探试验，按桩数的2%抽样检验，且每检验批不少于3根。复合地基承载力：采用平板载荷试验，按桩数的2%抽样检验，且每工点不少于3根。 （4）强夯置换：强夯碎石墩的墩长、墩身密实度：采用重型圆锥动力触探，按总墩数的2‰,每工点检验不少于3墩。墩间土的强度：采用静力触探或动力触探，每3000m2抽样检验6点。强夯碎石墩单墩承载力：采用平板载荷试验，检测机构抽样检验总墩数的2‰，且每检验批不少于3个墩。 （5）挤密桩：水泥土挤密桩压实系数，压实系数按按《铁路工程土工试验规程》TB10102规定的试验方法进行检验，按总桩数的2‰，且每工点不少于3根。桩间土处理效果：采用压缩试验（钻芯取样），按区间正线路基沿线路纵向连续长度每50m，战场路基折合正线双线每50m抽样检验3点。 单桩或复合地基承载力：采用平板载荷试验，检测机构抽样检验总桩数的2‰，且每工点不少于3根。（6）搅拌桩：桩身完整性、均匀性、无侧限抗压强度：采用钻芯法检测，按总桩数的2‰，且不少于3根。单桩或复合地基承载力：采用平板载荷试验，检测机构抽样检验总桩数的2‰，且每工点不少于3根。（7）旋喷桩：桩身完整性、均匀性、无侧限抗压强度：采用钻芯法检测，按总桩数的2‰，且不少于3根。单桩或复合地基承载力：采用平板载荷试验，检测机构抽样检验总桩数的2‰，且每工点不少于3根。（8）CFG桩：桩身完整性：采用低应变检测，按总桩数的10%，且不少于3根。单桩或复合地基承载力：采用平板载荷试验，检测机构抽样检验总桩数的2‰，且每工点不少于3根。 （9）砼预制桩：桩身完整性：采用低应变检测，按总桩数的10%，且不少于3根。单桩承载力：采用平板载荷试验，检测机构抽样检验总桩数的2‰，且每工点不少于3根。 （10）砼灌注桩：桩身完整性：采用无损检测，按总桩数的10%，且不少于3根。单桩承载力：采用平板载荷试验，检测机构抽样检验总桩数的2‰，且每工点不少于3根。 （11）桩板结构：桩身完整性：采用无损检测，按总桩数的100%。单桩承载力：采用静载试验，检测机构抽样检验总桩数的5‰，且每工点不少于1根。 （12）岩溶、洞穴处理：注浆效果处理（详见高铁路基验标）：钻孔取芯及压水试验孔数不少于注浆孔总数的2%，瞬态面波法检测点数不少于注浆孔总数的5%，电测探法检测长度不少于整治段落长度的10%，不足20孔的注浆工程，检验点的数量不少于3个点。 2、路堤填筑 ⑴采用普通填料填筑的，区间正线路基沿线路纵向连续长度每100m、站场路基折合正线双线每100m抽检3层，采用压实系数K和地基系数K30双指标控制，每层布置1个断面，压实系数K检测3点，分别布置
高速铁路桥梁的施工技术 摘要：借鉴世界高速铁路桥梁的先进技术和成功建设经验，在建设理念、技术标准、设计特点、技术运用等方面，进行深入的研究和积极的探索，逐步形成了具有中国特色的高速铁路桥梁建设关键技术。 关键词：高速铁路，桥梁施工，技术指标 在高速铁路建设中，桥梁设计与建造已成为关键技术之一。进入21世纪以来，随着中国高速铁路规模的迅速发展，通过广泛借鉴世界高速铁路桥梁先进技术和成功建设经验，在我国高速铁路桥梁建设实践过程中，逐步形成了具有中国特色的高速铁路桥梁建设关键技术。 1.高速铁路对桥梁工程的要求 (1)桥梁结构动力性能的要求 由于列车高速运行，桥梁结构承受的动力作用大增，冲击和振动强烈，有可能引发车桥共振，造成灾害。因而，桥梁结构除满足一般的强度要求外，还必须具有足够的刚度，严格限制结构变形，保证可靠的稳定性和保持桥上轨道的高度平顺状态。桥梁设计除进行一般的静力计算外，还要按动态计算方法，进行车桥相互作用的动力仿真分析，使桥梁结构具备良好的动力性能。 (2)轨道平顺性的要求 为了保证桥上高速列车的安全性、平稳性和旅客乘坐的舒适性，轨道结构对预应力混凝土梁部结构的徐变上拱度和桥梁基础的工后沉降，提出了更加严格的要求。 (3)无碴轨道的要求 由于铺设无碴轨道桥梁进行起、拨道作业时，在线路水平、高低方向上的调整量十分有限，梁缝两侧的钢轨支点由于支座横向的构造间隙、梁端竖向转角、支座弹性压缩变形以及坡道梁活动支座的水平移动等因素的影响，会产生横向和竖向相对位移，造成钢轨、扣件等局部受力。尤其梁端竖向转角的影响，造成在梁缝处的轨道局部隆起，接缝两侧的钢轨支点分别产生钢轨上拨和下压现象，上拨力大于钢轨扣件的扣压力时将导致钢轨与其下垫板脱开，当垫板所受压应力大于材料疲劳允许应力时将导致垫板发生疲劳破坏。故铺设无碴轨道的桥梁比有碴轨道的桥梁有更高的要求。 (4)桥梁施工的要求 铁路客运专线的桥梁标准高、体量大，桥梁结构型式不同于一般铁路干线的桥梁，从而对桥梁工程施工的制架技术、施工组织和施工工艺都提出了新的要求。 (5)养护维修的要求 铁路客运专线行车密度大，检查、维修时间有限，任何中断行车都会造成很大的经济损失和社会影响。为此，桥梁结构在构造上应十分注意改善结构的耐久性和使结构便于检查、养护及更换部件，尽可能达到少维修、容易维修。 2.桥梁结构设计的技术特点 高速铁路行车由于具有高速度并要求高舒适性、高安全性、高密度及连续运营等特点，对高速铁路土建工程提出了极为严格的要求，包括：①竖向刚度限值，各国均用挠跨比表示，中国高速铁路桥梁竖向挠跨比限值为1/1800～1/1000；②
市政桥梁工程试验检测项目及频率汇总表
市政桥梁工程试验检测项目及频率汇总表 序号类别检验项目采用标准检测频率取样方法 1 土工颗粒分析、界限含水量、 击实试验、室内CBR试 验 JTG E40《公路土工试验规程》 JTG F10《公路路基施工技术规范》 《公路工程标准施工招标文件》2009版 每5000m3或土质发生变化时取具有代表性的扰动土 2 细集料（水 泥砼用） 筛分、含泥量、泥块含量 JTG E42《公路工程集料试验规程》 《公路工程标准施工招标文件》2009版 JTJ041《公路桥涵施工技术规范》 以进场数量为一检验批，每检验批代表数 量不得超过400m3 取样前先铲除堆脚等处无代表性的 部分，再在料堆的顶部、中部和底部， 各由均匀分布的几个不同部位，抽取 大致相等的8份组成一组试样。 表观密度、堆积密度、坚 固性 每一料源检验1次 含水量混凝土开盘前必做 3 细集料（沥 青砼用） 筛分、含泥量、泥块含量、 砂当量或亚甲兰值 JTG E42《公路工程集料试验规程》 《公路工程标准施工招标文件》2009版 JTG E40《公路沥青路面施工技术规范》 以进场数量为一检验批，每检验批代表数 量不得超过400 m3 取样前先铲除堆脚等处无代表性的 部分，再在料堆的顶部、中部和底部， 各由均匀分布的几个不同部位，抽取 大致相等的8份组成一组试样。 坚固性、棱角性每一料源检验1次 4 粗集料（水 泥砼用） 筛分、含泥量、针片状含 量、压碎值 JTG E42《公路工程集料试验规程》 JTJ041《公路桥涵施工技术规范》 每批次进场检验1次，每检验批代表数量 不得超过400m3 取样前先铲除堆脚等处无代表性的 部分，再在料堆的顶部、中部和底部， 各由均匀分布的几个不同部位，抽取 大致相等的15份组成一组试样。 表观密度、堆积密度、坚 固性、碱活性 每一料源检验1次 含水量混凝土开盘前必做 5 粗集料（沥 青混合料 用） 筛分、含泥量、针片状含 量、压碎值、表观密度、 吸水率JTG E42《公路工程集料试验规程》 JTG F40《公路沥青路面施工技术规范》 每批次进场检验1次，每检验批代表数量 不得超过400 m3 取样前先铲除堆脚等处无代表性的 部分，再在料堆的顶部、中部和底部， 各由均匀分布的几个不同部位，抽取 大致相等的15份组成一组试样。 粘附性、磨耗损失、坚固 性、软石含量、磨光值（表 面层） 每一料源检验1次
一、简述总工的工作职责（一岗双责）。 二、简述铁路桥梁混凝土浇筑过程应注意的事项及控制标准。 1、在施工缝处新浇混凝土之前，应对已硬化混凝土的表面进行凿毛处理。人工凿毛时，混凝土强度不低于2.5Mpa，机械凿毛时，混凝土强度不低于10.5Mpa，凿毛后露出的新鲜混凝土面积不低于总面积的75%。 2、浇筑前清除模板内杂物和积水，如垫层干燥，应洒水湿润。混凝土的自由倾落高度不宜超过2m。 3、混凝土的一次摊铺厚度不宜大于60cm (当采用泵送混凝土时)或40cm（当采用非泵送混凝土时）。 4、机械振捣时每一振点的振捣延续时间宜为20～30S，以混凝土不再沉落、不冒气泡，表面呈现浮浆为度。振捣棒作业：移动间距不宜大于振捣器作用半径的1.5倍。振动器与模板的距离，不应大于其作用半径的0.5倍，并应避免碰撞钢筋、模板、波纹管、预埋件等。振动器插入下层混凝土内（下层初凝前）的深度应不小于5～10cm。在振动过程中应不断地将振动器上面抽动，使混凝土均匀受振，振动器拔出时应缓慢。不得将振捣棒放在拌和物内平拖和驱赶下料口处堆积的混凝土拌和物。 三、简述铁路桥梁预应力张拉程序、实际伸长量计算、预应力压浆技术要求。 1、张拉程序： 精轧螺纹钢筋：O→初应力(20%бcon)→100%бcon→持荷2min(锚固) 钢绞线：O→初应力(20%бcon) →40%бcon→100%бcon→持荷5min (锚固) 纵向束张拉两端同时进行，张拉程序为：0→初应力(20%б con)→40%σcon→100%σcon（持荷5min检查无滑丝现象）→（回油锚固，测
定回缩量及夹片外露量）。 横向束实行单端张拉，张拉程序为：0→20%σcon→40%бcon→100%σcon（持荷5min检查无滑丝现象）→（回油锚固，测定回缩量及夹片外露量）。 竖向束实行梁顶张拉，0→20%σcon→100%σcon（持荷5min后拧紧上螺母）→20%σcon（测定回缩量及夹片外露量）→回油锚固。竖向预应力采用二次张拉工艺，即在第一次张拉完成1天后进行第二次张拉，锚固时锚具回缩量不得大于1mm。 预应力施工时以张拉应力和张拉伸长量进行“双控”控制，并以张拉应力控制为主。 预应力筋在张拉控制应力达到稳定后方可锚固，锚固后可切割端头多余预应力筋，切割后的外露长度3～5㎝。 2、预应力筋的实际伸长值ΔL的计算公式如下： ΔL=ΔL1+ΔL2-ΔL3-ΔL4 式中：ΔL1——从初应力至最大控制应力间的实测伸长值（mm）； ΔL2——初应力以下的推算伸长值（mm），其值由0.2σk与0.4σk之间的伸长量（相邻级的伸长量）； ΔL3——两端工具锚夹片的实测回缩值； ΔL4——其他需要扣除的压缩值。 实测伸长值与理论伸长值的差值，不得大于理论伸长值的±6%，超出规定范围时应停止张拉，锚固查明原因，确保预应力控制应力符合设计要求。 三、。 1、锚具、夹具和连续器所使用的材料性能指标不低于45号钢的要求，并应符合设计要求。夹片式锚具的限位板槽深应和钢绞线的直径相匹配，限位板和
论述道路桥梁工程试验检测技术 道路桥梁建设质量对城市的发展起到了重要的支撑作用。随着近年来道路桥梁事故时有发生，使得道路桥梁的安全可靠性受到社会的关注。要保证道路桥梁质量，就需要重视试验检测技术。特别是道路桥梁投入运营后，要保证道路桥梁的安全系数，在一定程度上都会取决于试验检测技术。本文笔者根据工作实践经验对道路桥梁工程试验检测技术进行了分析探讨。 标签：道路桥梁工程；试验；检测；技术 1、试验检测技术的作用 1.1可以保证道路桥梁的建设质量 试验检测技术所发挥的重要作用是保证道路桥梁的建设质量。在对道路桥梁进行试验检测的过程中，所获得的检测结果就可以作为衡量工程质量的指标。通过对这些数据进行分析，就可以对道路桥梁工程质量做出评判，确定工程项目是否符合规定要求，从而使道路桥梁得以优化。 1.2可以提供基础性数据 道路桥梁工程中，通过试验检测所获得的数据可以作为衡量道路桥梁质量的标准，也可以作为管理的基础性数据。通过分析试验检测数据，就可以明确施工中存在的不足，施工技术以及管理工作都以此进行调整，以使道路桥梁工程的质量有所保证，提高工程的整体建设质量。 2、试验检测技术内容 2.1桥涵构造物的试验检测技术 桥涵构造物的试验检测中，主要是采用实验的方法检测桥涵构造物，以砂石检测为主，还包括施工材料的检测。在试验检测的过程中，包括砂石中的含泥量、砂石的堆积密度、砂石的坚固性、砂石中的针片状含量、砂石的含水量、砂石中所含有的软弱颗粒含量等。 2.2路基土石方填筑的试验检测技术 道路桥梁工程中实施试验检测技术，对路基土石方填筑进行检测是需要重点关注的内容。整条道路的工程质量都决定了路基质量，检测路基土方石填筑，是保证工程质量的关键，因此，要对路基土石方填筑严格检测，确定路基不会存在质量问题，为工程施工的后续工作奠定良好的基础。 2.3路面的试验检测技术

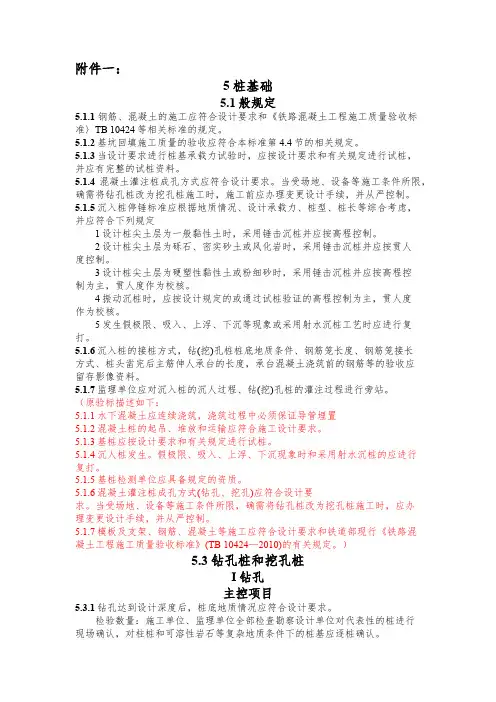

3基本规定 一般规定 1.新增 高速铁路桥涵工程施工应加强现场标准化管理和过程控制。 工程施工质量保证资料应齐全、真实、系统、完整，并应包括： 所用原材料、构配件、半成品和成品质量检验结果。 材料配合比、拌合过程检验和实验数据。 隐蔽工程检查记录。 各项质量控制指标的实验记录和质量检验汇总资料。 施工过程中遇到的非正常情况记录以及对工程质量影响分析。 施工过程中发生质量缺陷，经处理和，满足质量要求的技术资料。 工程施工质量验收合格应符合工程设计文件要求、本标准和相关验收标准的规定。 符合下列条件之一的，可调整抽样检验、实验数量、调整后的抽样检验、实验方案应由施工单位编制、并报监理单位、建设单位审核确认。 同一项目中由相同的施工单位施工的多个单位工程，使用同一生产厂家的同品种、同规格、同批次的材料、构配件、半成品、设备。 同一施工单位在现场加工的产品、半成品、构配件用于同一项目的多个单位工程。 在同一项目中，针对同一抽样对象已有检验成果可以重复利用。 获得产品认证的产品来源稳定且连续三批次均一次检验合格的产品。 对于梁拱等组合结构可按相关章节内容进行验收。 本标准对高速铁路桥涵工程中的验收项目未做出相应规定的，应有建设单位组织设计、监理、施工等单位制定专项验收方案。涉及安全、环境保护等项目的专项方案应由建设单位组织专家论证。 验收单元划分 新增 分项工程应按工种、工序、材料、施工工艺等划分。 检验批可根据施工及质量控制和验收需要，按施工段、施工部位或工程量的划分。检验批的划分以同一分项工程内部便于一次验收的工程内容为一个检验批。 桥梁、涵洞工程的分布工程、分项工程、检验批划分可按本标准附录B采用。 原材料、构配件、半成品、设备等应按进场批次进行检验。属于同一工程项目且同期施工的多个单位工程，对同一厂家生产的同批次的原材料、构配件、半成品、设备等可同一进行验收。 施工前，应由施工单位结合工程特点制定分项工程和检验批的划分方案，并由监理单位审批，建设单位备案。 本标准未涵盖的分布、分项工程和检验批，可由建设单位组织监理、施工单位协商确定。 验收内容和要求 检验批合格质量应符合下列规定新增5外观质量验收应符合要求6施工作业责任人员登记情况真实、全面。 当工程施工质量不符合规定时，因按下列规定进行处理新增了原经返修或加固处理的分项工程，满足安全和使用功能时，可按技术处理方案的要求验收。 新增 工程质量控制资料应齐全完整，当部分资料缺失时，应委托由资质的检测机构按有关标准进行相应的实体检验或抽样实验。 新增
浅谈高速铁路桥梁施工方法及工艺 摘要：高速铁路桥梁是铁路桥梁中的一个重要组成部分。本文首先对什么是铁路桥梁进行了综合阐述，然后主要就高速铁路桥施工方法及工艺等方面进行了简单探讨，希望对相关从业人员有所帮助。 关键词：铁路桥梁；高铁桥梁；主要特点；常见方法 1 铁路桥梁概述 1.1定义。在修建一条铁路时，常常会碰到江河、山谷、公路或者与另外一条铁路交叉，为了让铁路跨越这些地形上的障碍，就需要修建各种各样的铁路桥梁。 1.2发展。中国最早的铁路桥梁要追溯到19世纪的70年代修筑的吴淞铁路，因当地河网密布，短短十几公里的铁路修建了中小桥梁十余座，其中最大的是长50米左右的吴淞蕰藻浜桥。吴淞铁路一年后即被拆除，那些桥梁也就不在称为铁路桥。1887年，中国人自己修筑的第一条铁路——唐胥铁路向西延伸时，在茶淀与汉沽间的蓟运河上修建了长173.72米、具有近代建筑水平的铁路钢桥——蓟运河桥。此桥经过多次改造，直到今天仍在使用，它可以算为中国铁路历史最悠久的钢桥。从1881年唐胥铁路建成到今天，中国共修建了4万余座各种铁路大小桥梁，其中1984-1995年的10年里就修建了6259座。 2 高速铁路桥梁的主要特点 2.1桥梁比例大，高架长桥多。高速铁路设计参数限制严格，曲线半径大、坡度小，并需要全封闭行车，因而桥梁建筑物大大多于普通铁路，高架长桥的数量也很多。 2.2以中小跨度为主。由于高速铁路对线路、桥梁、隧道等土建工程的刚度要求严格，因此，高速铁路桥梁跨度以中小跨度为主。以京沪高速铁路上的桥梁为例，绝大多数为中小跨度，常用桥式为等跨布置的双线整孔简支梁，跨度有24米、32米、40米几种，以32米梁居多，其中20米以下跨度的桥梁由4至5片T梁组成。 2.3刚度较大，整体性好。高速铁路桥梁必须具有足够大的刚度和良好的整体性，以防止桥梁出现较大挠度和振幅。同时，必须限制桥梁的预应力徐变上拱和不均匀温差引起的结构变形，以保证轨道的高平顺行。一般来说，高速铁路桥梁设计主要由刚度控制，强度基本上不控制其设计。尽管高速铁路活载小于普通铁路，但实际应用的高速铁路桥梁在梁高、梁重上均超过普通铁路。 2.4纵向刚度大。高速铁路要求依次铺设跨区间无缝线路，而桥上无缝线路钢轨的受力状态不同于路基，结构的温度变化、列车制动、桥梁挠曲会使桥梁在纵向产生一定位移，引起桥上钢轨产生附加应力。过大的附加应力会造成桥上无
★路面结构层厚度评定例题 1．某一级公路水泥稳定砂砾基层压实厚检测值分别为21、22、20、18、20、21、21、22、19cm ，请按保证率99%计算其厚度的代表值并进行评定? （已知t 0.99/9＝0.344，t 0.99/3＝0.996） 附 表 解：（1）厚度平均值 X =（21+22+20+18+20+21+21+22+19）/9=20.44cm （2）标准偏差S=1.33cm ，查表得：n t /α=0.966 （3）厚度代表值 cm cm n St X X L 2.198.02016.19966.033.144.20/=-<=?-=-=α （4）该路段厚度代表值不符合要求。 （5）由于各检测值Xi<20-0.8=19.2cm 故评定结果为不合格 ★路基、路面压实度评定例题
2、某二级公路土方路基工程进行交工验收，现测得某段的压实度数值如下（%），请你对检测结果进行评定，并计算其得分值。（已知K0=93%，规定极值为88%，规定分为30分，保证率为90%） 94.0；97.2；93.3；97.1；96.3；90.4；98.6；97.8；96.2；95.5；95.9；96. （1）计算平均值K 、标准偏差S (%)25.2(%),76.95==S K （2）计算路段压实度代表值 %88.9425.2393.076.95/=?-=?-=S n t K K L α （3）判断压实质量 ∴> 0K K L 该段压实质量是合格的 且各个单点压实度K i >规定极值（88%）。 （4）计算合格率 大于（93-2）%=91%的点共11个点，故 合格率%7.9112 11 == （5）计算得分值 得分值=30×91.7%=27.5（分）
高速铁路工程施工质量验收标准培训 试题
高速铁路工程施工质量验收标准培训试题 单位: 姓名: 得分: 一、选择题( 有一种或多种正确答案, 请将正确选项填在括号内, 多选少选不得分, 共25题, 每题2分, 共50分) 1.铁道行业标准能够分为两种, 分别为( ) 。 A.产品标准 B.工程建设标准 C.强制性标准 D.推荐性标准 2.每套移动模架首次拼装后应采用不小于( ) 倍的施工总荷载进行预压。 A. 1.0 B. 1.1 C. 1.2 D. 1.2 3.高速铁路简支箱梁梁体徐变变形观测点每孔梁不少于( ) 个。 A. 4 B. 6 C. 8 D. 10 4.高速铁路工程验收标准的两部分内容是( ) 。 A. 一般规定 B. 检验项目 C. 主控项目 D. 一般项目 5.高速铁路工程验收单元有( ) A. 单位工程 B. 分部工程 C. 分项工程 D. 检验批 6.分项工程质量验收合格应满足( ) 。 A. 所含的检验批均应符合合格质量的规定; B. 检验批验收记录签认完成; C. 所含的检验批的质量验收记录应完整; D. 参加验收的人员具有相应的资格。
