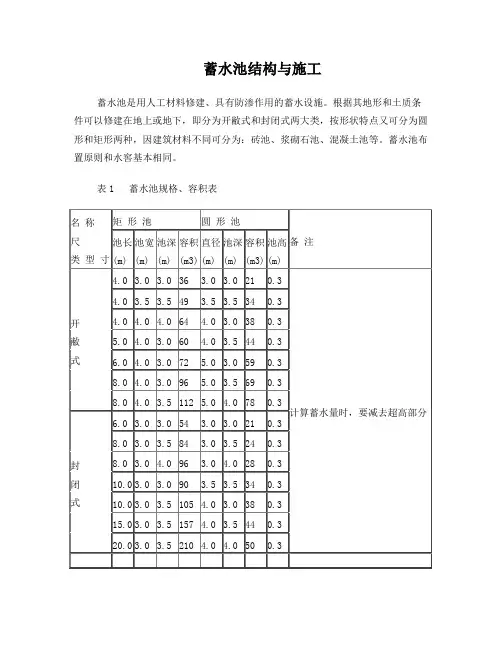

蓄水池结构与施工

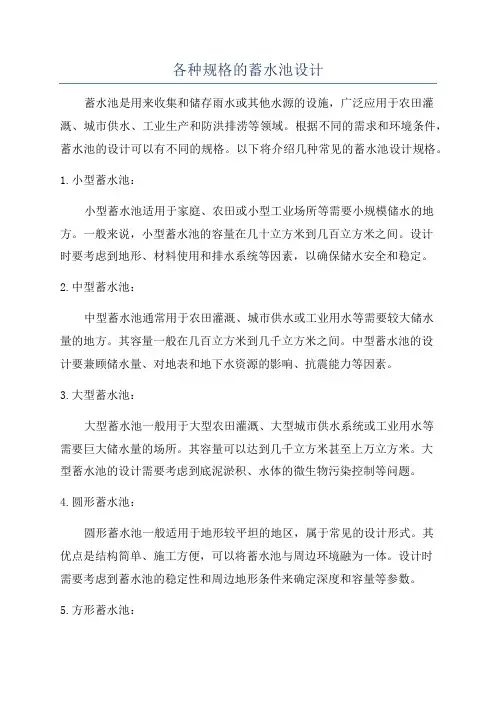

蓄水池是用人工材料修建、具有防渗作用的蓄水设施。根据其地形和土质条件可以修建在地上或地下，即分为开敝式和封闭式两大类，按形状特点又可分为圆形和矩形两种，因建筑材料不同可分为：砖池、浆砌石池、混凝土池等。蓄水池布置原则和水窖基本相同。
表1 蓄水池规格、容积表
普通蓄水池容积一般为50～100m3，特殊情况蓄水量可达200m3，表1列出宁夏省蓄水池的主要尺寸和容积表，供参考。
（一）蓄水池结构设计要求
蓄水池结构设计除应符合前述蓄水工程设计要求外，尚应考虑下列要求：
1．荷载组合：不考虑地震荷载，只考虑蓄水池自重、水压力和土压力。对开敞式蓄水池，荷载组合为池内满水，池外无土；对封闭式水池，荷载组合为
池内无水，池外有土。计算时，浆砌石砌体及混凝土的容重取为2.4t/m3。地下式水池，池壁外面回填土要求夯实，计算土压力时填土容重取为1.8t/m3，内摩擦角取为30°。
2．应按地质条件推求容许地基承载力，如地基的实际承载力达不到设计要求或地基会产生不均匀沉陷，则必须先采取有效的地基处理措施才可修建蓄水池。蓄水池底板的基础要求有足够的承载力、平整密实，否则须采用碎石（或粗砂）铺平并夯实。
3．蓄水池应尽量采用标准设计，或按五级建筑物根据有关规范进行设计。水池池底及边墙可采用浆砌石、素混凝土或钢筋混凝土。最冷月平均温度高于5℃的地区也可采用砖砌，但应采用水泥砂浆抹面。池底采用浆砌石时，应座浆砌筑，水池砂浆标号不低于M10，厚度不小于25cm。采用混凝土时，标号不宜低于C15，厚度不小于10cm。土基应进行翻夯处理，深度不小于40cm。池墙尺寸应按标准设计或按规范要求计算确定。
4．蓄水池的基础是非常重要的，尤其是湿陷性黄土地区，如有轻微渗漏，危及工程安全。因而在湿陷性黄土上修建的蓄水池应优先考虑采用整体式钢筋混凝土或素混凝土蓄水池。地基土为弱湿陷性黄土时，池底应进行翻夯处理，翻夯深度不小于50cm；如基土为中、强湿陷性黄土时，应加大翻夯深度，采取浸水预沉等措施处理。
5．蓄水池内宜设置爬梯，池底应设排污管，封闭式水池应设清淤检修孔，开敞式水池应设护栏，护栏应有足够强度，高度不低于1.1m。
（二）蓄水池结构特点
1．开敞式圆形蓄水池
开敞式蓄水池池体由池底和池墙两部分组成。它多是季节性蓄水池，不具备防冻、防蒸发功效。圆形池结构受力条件好，在相同蓄水量条件下所用建筑材料较省，投资较少。开敞式圆形浆砌石水池地基承载力按10 t/m2设计，池底板为C15混凝土，厚度10cm，池壁为M7.5浆砌石，其厚度根据荷载条件按标准设计或有关规范确定，表2列出开敞式圆形浆砌石水池主要尺寸、工程量及材料用量表，供参考。
2．开敞式矩形蓄水池
矩形蓄水池的池体组成、附属设施、墙体结构与圆形蓄水池基本相同，不同的只是根据地形条件将圆形变为矩形罢了。但矩形蓄水池的结构受力条件不如圆形池好，拐角处是薄弱环节，需采取防范加固措施。当蓄水量在60m3以内时，其形状近似正方形布设，当蓄水池长宽比超过3时，在中间需布设隔墙，以防侧压力过大使边墙失去稳定性，这样将一池分二，在隔墙上部留水口，可有效地沉淀泥沙。图3-12为开敞式矩形蓄水池结构图，其池底为C19混凝土，厚20cm，立柱为C19钢筋混凝土，池壁为24cm厚砌砖，采用M10水泥砂浆抹面防渗，厚3cm，池体顶盖用混凝土空心板。
3.封闭式圆形蓄水池
封闭式蓄水池池体大部分设在地面以下，它增加了防冻保温功效，保温防冻层厚度设计要根据当地气候情况和最大冻土层深度确定，保证池水不发生结冰和冻胀破坏。封闭式蓄水池结构较复杂，投资加大，其池顶多采用薄壳型混凝土拱板或肋拱，以减轻荷载和节省投资。甘肃省封闭式圆柱形混凝土蓄水池池深径比取值范围为1.2～1.8，其蓄水池底部为反拱，池底铺三七灰土厚30cm，其上再浇筑混凝土厚10cm，池壁为现浇混凝土，厚10cm，混凝土表面抹一层水
泥砂浆加强防渗。盖板为铁丝网预制混凝土，标号C18。池颈为砌砖水泥砂浆抹面。其技术数据见下表。
表2 甘肃省圆柱形蓄水池技术数据表
4．封闭式矩形蓄水池
矩形蓄水池适应性强，可根地形、蓄水量要求采用不同的规格尺寸和结构形式，蓄水量变化幅度大。封闭式矩形蓄水池池底为M7.5水泥砂浆砌石，厚40cm，其上浇筑C19混凝土，厚15cm，池壁为混凝土，厚15cm，顶盖采用混凝土空心板，上铺炉渣保温层，厚1.0m，覆土层厚度30cm，并设有爬梯及有关附属设施。
（三）蓄水池施工
尽管蓄水池的结构形式有开敞式和封闭式，形状有圆形和矩形之分，但施工程序基本相同，下面只就开敞式圆形（浆砌石）蓄水池和封闭式矩形（砖砌墙）蓄水池施工建造予以介绍。
1．开敞式圆形蓄水池（浆砌石墙）
施工程序分为：地基处理、池墙砌筑、池底建造、防渗处理、附属设施安装施工等部分。
（1）基础处理。施工前应首先了解地质资料和土壤的承载力，并在现场进行坑探试验。如土基承载力不够时，应根据设计提出对地基的要求，采取加固措施，如扩大基础，换基夯实等措施。
（2）池墙砌筑
（1）按图纸设计要求放线，严格掌握垂直度、坡度和高程。
（2）池墙砌筑时要沿周边分层整体砌石，不可分段分块单独施工，以保证池墙的整体性。
（3）池墙采用的各种材料质量应满足有关规范要求，浆砌石应采用座浆砌筑，不得先干砌再灌缝。砌筑应做到石料安砌平整、稳当，上下层砌石应错缝，砌缝应用砂浆填充密实。石料砌筑前，应先湿润表面。
（4）池墙砌筑时，要预埋（预留）进、出水管（孔），出水管处要做好防渗处理。防渗止水环要根据出水管材料或设计要求选用和施工。
（5）池墙内壁用M10号水泥砂浆抹面3cm厚，砂浆中加入防渗剂（粉），其用量为水泥用量的3%～5%。
（3）池底建造。池底施工程序分底土处理、浆砌块石、混凝土浇筑等环节。
（1）底土处理。凡是土质基础一般都要经过换基土，夯实碾压后才能进行建筑物施工。首先在池旁设高程基准点，根据设计尺寸开挖池底土体，并碾压夯实底部原状土。回填土可按设计施工要求采用3:7灰土，1:10水泥土或原状上，采用分层填土碾压、夯实。原土翻夯应分层夯实，每层铺松土应不大于20cm。夯实深度和密实度应达到设计要求。夯实后表面应整平。回填土含水量宜按表3-7的规定取值。表3列出了野外用手鉴别土的含水量值。
表3 回填土料适宜含水量范围
表4 野外用手鉴别土的含水量表
注：摘自《小型水利手册》，陕西省水利学校编。
人工夯实，每层铺土厚0.15m，夯打时应重合1/3，打夯时，各处遍数要相同，不能漏打和少打，边墙处更应夯打密实。干容重要求达到1.5～1.6g/cm3。机械碾压时，铺土厚度0.20～0.25m，碾压遍数根据压重和振动力确定。
（2）浆砌块石。地基经回填碾压夯实达到设计高度时，即可进行池底砌石，当砌石厚度在30cm以内时，一次砌筑完成，砌石厚度大于30cm时，可根据石料情况分层砌筑。浆砌石同样应采用座浆砌筑，然后进行灌浆，用碎石填充石缝，务必灌浆密实，砌石稳固。
（3）混凝土浇筑。在浆砌石基础上浇筑混凝土，标号不低于C15，厚度不小于10cm，依次推进，形成整体，一次灌筑完成，并要及时收面三遍，表面要求密实、平整、光滑。
（4）池墙、池底防渗。池底混凝土浇筑好后，要用清水洗净清除尘土后即可进行防渗处理，防渗措施多种多样。可采用425号水泥加防渗剂用水稀释成糊状刷面，也可喷射防渗乳胶。
（5）附属设施安全施工。蓄水池的附属设施包括沉沙池、进水管、溢水管、出水管等。其结构形式和施工工艺相差不大，将在下节中予以介绍。
2．封闭式矩形蓄水池（砖砌墙）
施工程序可分为：池体开挖、池墙砌筑、池底浇筑、防渗处理、顶盖预制安装和附属设施安装施工等。
池体开挖。要根据当地土质条件确定开挖边墙坡度。垂直开挖，即使是特别密实的土体，也只允许挖深2m左右，当池体深度大于2m时，开挖时都要有坡度，以确保土体稳定（表5）。
表5 基坑开挖边坡坡度参考表
在确定池体开挖尺寸时，要根据土质、池深选定边坡坡度，然后根据池底尺寸确定开挖线。开挖过程要施工放线，严格掌握坡度，池深开挖要计算池底回填夯实部分和基础厚度，要求一次按设计要求挖够深度，并进行墙基开挖。
（2）池墙砌筑。按设计要求挖好池体后，首先对墙基和池基进行加固处理，然后砖砌池墙。砖砌矩形池受力条件不如圆形池、要加设钢筋混凝土柱和上下圈梁（圆形蓄水池可不设）。砖砌墙体时，砖要充分吸水。沿四周分层整体砌筑，坐浆要饱满，墙四周空隙处要及时分层填土夯实。墙角混凝土柱与边墙要做好接茬。先砌墙，后浇筑混凝土柱。圈梁和柱的混凝土要按设计要求施工。
（3）池底浇筑和防渗处理。施工程度同开敞式圆形蓄水池。
（4）池盖混凝土预制安装。池盖混凝土可就地浇筑或预制板安装，矩形蓄水池因宽度较小，一般选用混凝土空心板预制板件安装，施工简便。板上铺保温防冻材料，四周用24砖墙浆砌，池体外露部分和池盖保温层四周填土夯实，以增强上部结构的稳定和提高保温防冻效果。
（5）附属设施安装施工。附属设施包括沉沙池、进水管、检查洞（室）及扒梯、出水管等。扒梯在安装出水管的侧墙上按设计要求布设，砌墙时将弯制好钢筋砌于墙体内。顶盖预留孔口，四周砌墙，比保温层稍高，顶上设混凝土板，在顶盖混凝土板安装后即可进行扒梯施工。
07s906蓄水池说明

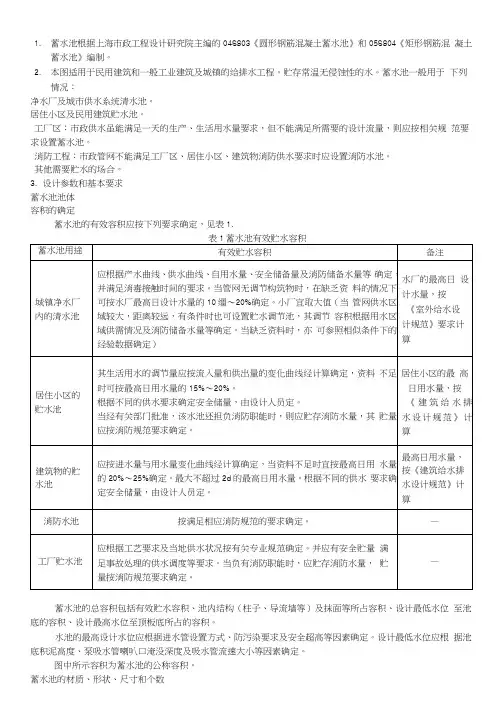

1.蓄水池根据上海市政工程设计研究院主编的04S803《圆形钢筋混凝土蓄水池》和05S804《矩形钢筋混凝土蓄水池》编制。 2.本图适用于民用建筑和一般工业建筑及城镇的给排水工程。贮存常温无侵蚀性的水。蓄水池一般用于下列情况： 2.1净水厂及城市供水系统清水池。 2.2居住小区及民用建筑贮水池。 2.3工厂区：市政供水虽能满足一天的生产、生活用水量要求，但不能满足所需要的设计流量，则应按相关规范要求设置蓄水池。 2.4消防工程：市政管网不能满足工厂区、居住小区、建筑物消防供水要求时应设置消防水池。 2.5其他需要贮水的场合。 3.设计参数和基本要求 3.1蓄水池池体 3.11容积的确定 蓄水池的有效容积应按下列要求确定，见表1. 表1蓄水池有效贮水容积
蓄水池的总容积包括有效贮水容积、池内结构（柱子、导流墙等）及抹面等所占容积、设计最低水位至池底的容积、设计最高水位至顶板底所占的容积。 水池的最高设计水位应根据进水管设置方式、防污染要求及安全超高等因素确定。设计最低水位应根据池底积泥高度、泵吸水管喇叭口淹没深度及吸水管流速大小等因素确定。 图中所示容积为蓄水池的公称容积。 3.1.2蓄水池的材质、形状、尺寸和个数 水池可采用多种材质，但埋地水池一般采用钢筋混凝土结构。其平面尺寸应根据所处场地条件及结构经济合
理确定，应尽量减少占地面积；水深不宜过浅，一般可为 3.5～4.5m。本图集的埋地式钢筋混凝土蓄水池，有圆形、矩形和方形。公称容积均有50m3、100m3、150m3、200m3、300m3、400m3、500m3、600m3、800m3、1000m3、1500m3和2000m3，共12个规格。覆土厚度分为500mm 和1000mm两类。地下水位允许高出底板面上的高度详见各种规格水池的总布置图。 净水厂的清水池其个数或分格数，一般不得少于2个，在有特殊措施能保证水要求时亦可建一个。居住小区的蓄水池和建筑物内低位蓄水池宜分成基本相等的两个（格），容量超过1000m3应分成两格或分设两个，消防水池总容量超过500 m3时应分成两个。当水池分成两个或两格时应按每个（格）可单独工作和分别泄空来配置各种管道和附属设施。本图集的蓄水池未分格，若需分格则水池应由有资质的结构工程师重新设计。 3.1.3水池的布置及防止污染 1）水池应保证不漏不渗。对于贮存生活饮用水的水池应采用符合有关标准的卫生防腐涂料做内衬处理，保证水质不受污染。当钢筋混凝土池贮存对混凝土有腐蚀的水时，应根据有关规范要求做相应的内防腐处理。 2）埋地式生活饮用水贮水池在周围10m以内，不得有化粪池、污水处理构筑物、渗水井和垃圾堆放点等污染源；周围2m以内不得有污水管及污染物。当达不到
冰蓄冷设计说明 1.1设计概述 冰蓄冷空调是利用夜间低谷负荷电力制冰储存在蓄冰装置中，白天融冰将所储存冷量释放出来，减少电网高峰时段空调用电负荷及空调系统装机容量，它代表着当今世界中央空调的发展方向。 成都市电网分时电价表 2.2冰蓄冷系统方案设计 本工程是医药厂房，冷负荷集中在电力高峰时段和电力平峰时段，电力低谷时段，电力低谷时段空调系统根本没有冷负荷，且全年供冷期内负荷极不平衡，选择常规制冷主机设备容量大，且直接制冷的结果是制冷主机高价来制冷，低价电时段闲置，造成不必要的浪费。因此为了减少中央空调白天的用电峰值，充分利用峰谷电差价，大幅度地降低空调的运行费用，同时为了提高空调品质，本工程中央空调设计采用冰蓄冷中央空调系统。
·以上方式中使用最多的为：冰球（或蕊心冰球）和外融冰的盘管式蓄冰装置 ·本工程采用外融冰钢制盘管冰蓄冷方式的冷源。 2)、部分（分量）蓄冰模式：如图2，部分（分量）蓄冰模式是指在夜间非用电高峰时制冷设备运行，蓄存部分冷量。白天空调高 蓄冰方式 动态制冰 静态制冷 冰浆（或冰晶） 片冰滑落式 盘管式蓄冰 封装冰 外融冰 冰球（或蕊心冰球） 外板 内融冰
峰期间一部分空调负荷（尖峰负荷）由蓄冷设备承担，另一部分则由制冷设备负担。在设计计算日（空调负荷高峰期）制冷机昼夜运行。部分蓄冷制冷机利用率高，蓄冷设备容量小，制冷机比常规空调制冷机容量小30-40%，是一种更经济有效的运行模式。根据以上分析考虑初期投资费用及机房占地，本工程冰蓄冷设计采用分量蓄冰模式。，本设计方案采用部分蓄冰模式 3.4蓄冰流程选择 3.4.1 蓄冰流程的选择 蓄冰空调系统在运行过程中制冷机可有两种运行工况，即蓄冰工况和放冷工况。在蓄冰工况时，经制冷机冷却的低温乙二醇溶液进入蓄冰槽的蓄冰换热器内，将蓄冰槽内静止的水冷却并冻结成冰，当蓄冰过程完成时，整个蓄冰设备的水将基本完全冻结。 融冰时，经板式换热器换热后的系统回流温热乙二醇溶液进入蓄冰换热器，将乙二醇溶液温度降低，再送回负荷端满足空调冷负荷的需要。 乙二醇溶液系统的流程有两种：并联流程和串联流程。a、并联流程：这种流程中制冷机与蓄冰罐在系统中处于并联位置，当最大负荷时，可以联合供冷。同时该流程可以蓄冷、蓄冷并供冷、单溶冰供冷、冷机直接供冷等。并联流程原理如图３。 b、串联流程：即制冷机与蓄冰罐在流程中处于串联位置，以一套 循环泵维持系统内的流量与压力，供应空调所需的基本负荷。串联流程配置适当自控，也可实现各种工况的切换。串联系统原理如图４：
目录 第一章编制说明 (3) 1.1编制原则 (3) 1.2编制目的 (3) 1.3管理目标 (3) 1.4编制依据 (4) 第二章工程概况 (6) 2.1工程概况 (6) 2.2工程施工条件 (7) 2.3施工特点 (8) 第三章施工总平面布置 (10) 3.1施工总平面布置说明 (10) 3.2施工临时道路布置 (10) 3.3施工供水、用电、照明及通讯 (11) 3.4混凝土拌和系统 (12) 3.5临时加工厂 (12) 3.6消防 (13) 3.7临时房屋建筑 (13) 第四章施工总进度计划 (15) 4.1施工进度计划说明 (15) 4.2施工进度计划 (15) 4.3施工进度保证措施 (16) 第五章主要工程施工案及技术措施 (21) 5.1施工准备 (21) 5.2施工测量 (21) 5.3土工程 (24)
5.4建筑物 (35) 5.5护坡工程 (45) 5.6土工合成材料防渗工程 (47) 5.7冬季施工措施 (48) 第六章资源配置计划 (49) 6.1主要施工设备配置计划 (49) 6.2劳动力进场计划 (50) 6.3主要材料供应计划 (52) 第七章施工组织管理 (57) 7.1项目部组织机构 (57) 7.2项目部各部门职能 (58) 第八章质量保证体系、措施及投资控制措施 (62) 8.1质量针及质量管理目标 (62) 8.2质量保证体系 (62) 8.3质量管理措施 (63) 8.4工程试验与检测 (70) 第九章安全施工保证体系及措施 (73) 9.1安全目标 (73) 9.2安全保证体系 (73) 9.3安全保证措施 (74) 第十章文明施工及环保措施 (78) 10.1文明施工措施 (78) 10.2环境保护措施 (78) 第十一章信息管理措施 (80) 10.1文件资料管理措施 (80) 10.2计划、统计和信息管理 (80)
蓄水池结构与施工 蓄水池是用人工材料修建、具有防渗作用的蓄水设施。根据其地形和土质条件可以修建在地上或地下，即分为开敝式和封闭式两大类，按形状特点又可分为圆形和矩形两种，因建筑材料不同可分为：砖池、浆砌石池、混凝土池等。蓄水池布置原则和水窖基本相同。 表1 蓄水池规格、容积表
普通蓄水池容积一般为50～100m3，特殊情况蓄水量可达200m3，表1列出宁夏省蓄水池的主要尺寸和容积表，供参考。 （一）蓄水池结构设计要求 蓄水池结构设计除应符合前述蓄水工程设计要求外，尚应考虑下列要求：1．荷载组合：不考虑地震荷载，只考虑蓄水池自重、水压力和土压力。对开敞式蓄水池，荷载组合为池内满水，池外无土；对封闭式水池，荷载组合为池内无水，池外有土。计算时，浆砌石砌体及混凝土的容重取为2.4t/m3。地下式水池，池壁外面回填土要求夯实，计算土压力时填土容重取为1.8t/m3，内摩擦角取为30°。 2．应按地质条件推求容许地基承载力，如地基的实际承载力达不到设计要求或地基会产生不均匀沉陷，则必须先采取有效的地基处理措施才可修建蓄水池。蓄水池底板的基础要求有足够的承载力、平整密实，否则须采用碎石（或粗砂）铺平并夯实。 3．蓄水池应尽量采用标准设计，或按五级建筑物根据有关规范进行设计。水池池底及边墙可采用浆砌石、素混凝土或钢筋混凝土。最冷月平均温度高于5℃的地区也可采用砖砌，但应采用水泥砂浆抹面。池底采用浆砌石时，应座浆砌筑，水池砂浆标号不低于M10，厚度不小于25cm。采用混凝土时，标号不宜低于C15，厚度不小于10cm。土基应进行翻夯处理，深度不小于40cm。池墙尺寸应按标准设计或按规范要求计算确定。
2.蓄水池防水设计原则 1.1基本要求 基础要求 1.蓄水池应建在基础稳定的基层上，基层应有足够的承载力，蓄水池盛满水后，基层的下 沉量不得对池体有破坏性影响； 2.在湿陷性黄土地区建造蓄水池，应遵守GB50025《湿陷性黄土地区建筑规范》的技术要 求。 池体强度 池体强度应大于最高水压，蓄水池盛满水后，池体不得产生开裂、倒塌等工程事故。 1.2防水等级 \ 对于不同用途的蓄水池，应有防水等级区别，设计蓄水池的防水等级时，应考虑下列因素： 1.蓄水池所处的位置（地表上或地表下，室内或室外）； 2.水压大小（处于地表下的蓄水池埋置深度和池体内最大蓄水深度）； 3.水质和用途（饮用水、消防水、雨水、下水等）； 4.池体周围的物资设备（渗漏是否会造成池体周围的物资霉变及影响池体周围设备的正常 运转）； 5.对环境的影响（渗漏是否会造成对大气、地下水、地表水、土壤等的影响）。 根据GB50108《地下工程防水技术规范》修订版讨论稿的要求，我们认为蓄水池的防水等级标准应符合表的要求。 表防水等级标准 ？ 防水等级 防水标准 一级 不允许池体内外的水单向或相互渗透，结构表面无湿渍 二级 允许池体内外的水微量单向或相互渗透，结构表面可有少量湿渍 总湿渍面积不应大于总防水面积的2/1000；任意100 m2防水面积上的湿渍不超过4处，单个湿渍的最大面积不大于，漏水量不大于 L/m2 .d 三级 @ 允许池体内外的水少量单向或相互渗透，不得有线流和漏泥砂 任意100 m2防水面积上的漏水点数不超过7处，单个漏水点的最大漏水量不大于 L/d，单个湿渍的最大面积不大于 m2 四级 池体有漏水点，不得有线流和漏泥砂 整个工程平均漏水量不大于2 L/；任意100 m2防水面积的平均漏水量不大于4 L/ 1.3不同防水等级的适用范围 为正确界定蓄水池的防水等级，对蓄水池不同防水等级的适用范围应有规定，根据GB50108《地下工程防水技术规范》的要求，结合蓄水池的实际情况，我们认为蓄水池不同防水等级的适用范围应符合表的要求。 《 表不同防水等级的适用范围 防水等级 适用范围 实例
1. 编制说明及编制依据 1.1 编制说明 1.1.1目的：认真贯彻执行公司质量方针，精心组织施工，确保工程“高质量、快进度、低成本”地完成，坚持“安全第一，预防为本”的法则，创造更好的经济效益和社会效益。 1.1.2内容：本方案主要对该单位工程的施工程序、资源配备、主要分部分项工程的施工方法、进度控制、质量安全措施等方面进行叙述。 1.1.3实施：本方案作为本工程施工时的原则性指导文件，具体施工过程中可因条件变化进行适宜性变更。本方案由工程技术部负责实施，并进行书面的、口头的技术交底。 1.2 编制依据 1.2.1 施工合同（HYJ2T-002）及组成合同的相关文件。 1.2.2《建筑施工手册》缩印本第四版。 1.2.3 天津水泥工业设计研究院设计的施工图（见下表）。 1.2.4 国家现行的有关施工质量验收规范、标准（见下表）。
1.2.5其它 其它文件 2. 工程概况 2.1 现场施工条件与环境 2.1.1 工程与周围建筑物的关联 本工程位于一线蓄水池的北侧，两者相邻轴线间距3.5m.西侧为厂区主马路，东侧为压缩空气站，北侧为煤及页岩原料区，周围施工空间充足。 2.1.2施工临时水电 现场施工用水源、电源接入方便。 2.2 工程概况 2.2.1 建筑概况 平面为方形，水池内空尺寸25m×25m×4m，内设5×5个支柱，支柱跨度边柱为4100外，其余均为4200，水池地下部分2 m，地上部分2m,占地面积约700M2。水池内壁用1：2防水砂浆抺面20厚，其他表面用1:1水泥砂浆抺
面15厚。池盖沿4轴线向两侧对称找1%坡。 2.2.2 结构概况 地基承载力180Kp；钢筋砼结构储水池，砼抗渗等级S8,垫层砼C10,其余C25；钢筋保护层池底、池壁及柱为45，池盖为30。 2.2.3 水系统概况 水池阀门开关、均接入中控室控制； 水池内设液位计，将水位信号传入中控室，并与潜水泵及进水管的电动阀连锁控制； 所有阀门均设置在地面上（或设置具备浮球式控制自动抽水泵操作井）； 电磁流量计从原蓄水池拆移安装。 2.3施工条件 本水池位于一线原蓄水池的右侧，占地处为砼场坪，有栏杆等附属构件，在基坑开挖前应先进行砼地坪破除，栏杆拆除等工作。总的来说现场作业平面比较容易布置。道路、交通条件均具备，存在的问题是协调工作要做好，保证水池的顺利施工的同时不得影响一线二线的其他生产和作业活动。 2.4 主要工程量一览表 2.5 施工中需重点控制的内容 2.5.1 地基验收 地基验收应及时进行。请总包单位组织地勘单位现场代表、业主现场代表及监理单位现场代表跟踪地基持力层到位情况，以便及时组织地基验槽。避免地基暴露时间过长，使其受雨水、大气等因素的扰动，从而出现反复清
1.编制依据 1.1《施工质量检验及评定标准》土建工程篇 1.2《建设施工及验收技术规范》 1.3《建设安全工作规程》 DL5009.1-2008 1.4《建设安全健康与环境管理工作规定》 1.5《混凝土结构工程施工质量验收规范》GB50204-2012 1.6《矩形钢筋混凝土蓄水池》05S804 2.工程概况 略 3.施工应具备的条件 3.1施工现场场地平整完成，临时道路畅通，水源、电源引至使用地点，经测试后满足施工要求。 3.2对进场的所有施工人员进行了三级安全教育，特殊工种作业人员已经经过培训合格，持证上岗。 3.3钢筋、水泥、砂、石、外加剂等施工原材料根据材料计划准备充足，同时完成必要的复试和检验。 3.4施工机具、设备、架模工具等根据施工组织设计的要求进场，其性能、数量、质量满足施工需要。 4.施工主要机具及材料 4.1机具需用量 4.2 施工主要材料需用表
5.施工方法及步骤 5.1施工顺序：定位测量→土方开挖→垫层施工→蓄水池池壁及底板施工→蓄水池池壁、顶板及支柱施工→土方回填 5.2施工流水段流程：水池底板钢筋绑扎→水池池壁、支柱竖向钢筋绑扎及预埋套管安装→水池池壁及底板模板安装→支柱底部柱脚模板安装→水池底板砼浇筑→水池池壁、支柱钢筋绑扎及预埋套管安装→水池池壁、支柱模板安装→顶板模板安装→顶板钢筋绑扎及预埋套管安装→池壁及顶板混凝土浇筑→养护→模板拆除→覆土 5.3土方开挖： 5.3.1现场放坡系数为1：0.75。 5.3.2采用反铲挖掘机端头挖土法：从基坑的端头以倒退行驶的方法进行开挖，自卸汽车配置在挖掘机的两侧装运土。 5.3.3土方开挖宜从上到下分层分段依次进行。随时作成一定坡势，在开挖过程中，应随时检查边坡的状态。根据土质变化情况，应做好基坑的支撑准备，以防坍陷。 5.3.4开挖基坑挖至设计标高人工考古式淸槽。 5.3.5在机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖走。 5.3.6修边和清底：在距基坑底设计标高50cm边坡处，抄出水平线，钉上小木撅，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线，检查距坑边尺寸，确定坑宽标准，以此修整坑边。最后清除坑底土方。 5.3.7坑底修理铲平后，进行质量检查验收。 5.4钢筋工程 5.4.1钢筋加工 （1）钢筋下料，必须有厂家合格证及复试合格报告，钢筋下料单由班组技术员编写，二级审
1.蓄水池防水设计原则 1.1基本要求 基础要求 1.蓄水池应建在基础稳定的基层上，基层应有足够的承载力，蓄水池盛满水后，基层的下 沉量不得对池体有破坏性影响； 2.在湿陷性黄土地区建造蓄水池，应遵守GB50025《湿陷性黄土地区建筑规范》的技术要 求。 池体强度 池体强度应大于最高水压，蓄水池盛满水后，池体不得产生开裂、倒塌等工程事故。 1.2防水等级 对于不同用途的蓄水池，应有防水等级区别，设计蓄水池的防水等级时，应考虑下列因素： 1.蓄水池所处的位置（地表上或地表下，室内或室外）； 2.水压大小（处于地表下的蓄水池埋置深度和池体内最大蓄水深度）； 3.水质和用途（饮用水、消防水、雨水、下水等）； 4.池体周围的物资设备（渗漏是否会造成池体周围的物资霉变及影响池体周围设备的正常 运转）； 5.对环境的影响（渗漏是否会造成对大气、地下水、地表水、土壤等的影响）。 根据GB50108《地下工程防水技术规范》修订版讨论稿的要求，我们认为蓄水池的防水等级标准应符合表的要求。 表防水等级标准 防水等级 防水标准 一级 不允许池体内外的水单向或相互渗透，结构表面无湿渍 二级 允许池体内外的水微量单向或相互渗透，结构表面可有少量湿渍 总湿渍面积不应大于总防水面积的2/1000；任意100 m2防水面积上的湿渍不超过4处，单个湿渍的最大面积不大于，漏水量不大于 L/m2 .d 三级 允许池体内外的水少量单向或相互渗透，不得有线流和漏泥砂 任意100 m2防水面积上的漏水点数不超过7处，单个漏水点的最大漏水量不大于 L/d，单个湿渍的最大面积不大于 m2 四级 池体有漏水点，不得有线流和漏泥砂 整个工程平均漏水量不大于2 L/；任意100 m2防水面积的平均漏水量不大于4 L/ 1.3不同防水等级的适用范围 为正确界定蓄水池的防水等级，对蓄水池不同防水等级的适用范围应有规定，根据GB50108《地下工程防水技术规范》的要求，结合蓄水池的实际情况，我们认为蓄水池不同防水等级的适用范围应符合表的要求。 表不同防水等级的适用范围 防水等级 适用范围 实例 一级
XX公寓式酒店地源热泵+冰蓄冷设计方案工程概况 XX公寓式酒店位于上海浦东，总占地面积34988 平方米，总建筑面积88375平方米，框架结构。由3幢11层~14层公寓式酒店，1组2层商业裙房及其附属配套设施组成。商业裙房部分夏季空调负荷为2227KW，冬季空调负荷为1486KW;公寓式酒店夏季生活热水负荷为925KW，冬季生活热水负荷为1272kW。 设计方案 本项目商业裙房设计采用中央空调系统，为节约能源采用地源热泵系统，降低建筑能耗，并同时向公寓式酒店供应生活热水。由于商业部分主要为9:00~22:00 营业，故采用冰蓄冷技术进行移峰填谷。采用三台地源热泵机组，其中两台为空调用三工况机组，一台为生活热水用地源热泵机组。地源热泵系统地下换热器采用垂直埋管，并联双U型连接，共计打孔480口。 冰蓄冷部分采用部分负荷蓄冰技术，制冷设备和蓄冰设备并联连接，供应7℃冷冻水，载冷剂采用25%乙二醇溶液。冰蓄冷系统可按以下四种模式运行：主机制冰、主机供冷、融冰供冷、主机与融冰同时供冷。夜间电价低谷时段制冰系统将冰蓄满，白天电价高峰时段融冰供冷，电价平峰时段制冷系统补充供冷，各工况转换通过电动阀门开关自动切换。空调水系统采用二管制，夏季冷冻水供回水温度分别为7℃/12℃，冬季热水供回水温度分别为45℃/40℃。空调末端系统采用风机盘管加新风的形式，便于室温独立控制，气流组织上送上回。 系统运行策略 由于本项目的中央空调系统为多种节能技术综合而成的复合系统，为了有效的实现设计的初衷，真正达到节能环保的要求，需制定专门的地源热泵冰蓄冷空调系统年运行方案，以中央空调能源管理系统的形式实施，实现长期有效稳定的节能运行。 秋、冬、春三季运行策略 XX公寓式酒店项目要求冬季可满足商业部分的供热需求，同时满足公寓式酒店的生活热水供应。此时，三工况地源热泵切换为制热模式满足商业部分的空调采暖需求，而由生活热水地源热泵机组满足生活热水的需求。在春秋季，项目要求满足公寓式酒店的生活热水供应，商业部分没有空调需求。此时生活热水需求由生活热水地源热泵机组满足。以上两种运行模式为较为普遍的热泵机组运行模式，故在此不再赘述。 夏季运行策略 XX公寓式酒店项目要求夏季可满足商业部分的供冷需求，同时满足公寓式酒店的生活热水供应。此时，三工况地源热泵切换为制冷模式，同时能源管理系统切换至冰蓄冷供冷运行模式。根据冰蓄冷运行的特点，有以下四种运行模式： 三工况地源热泵机组制冰模式 利用夜间低电费和商业部分无空调供冷需求的因素，三工况地源热泵机组切换为制冰模式，全力制冰蓄冷，此时公寓式酒店的生活热水需求通过三工况地源热泵机组的热回收模块免费制取。

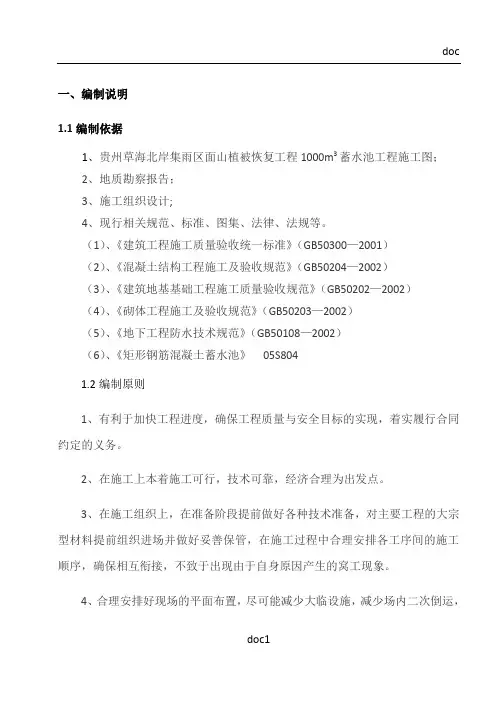

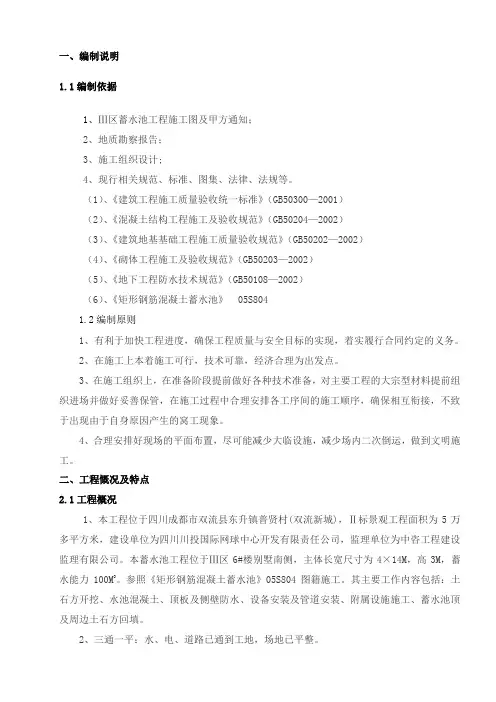

一、编制说明 编制依据 1、Ⅲ区蓄水池工程施工图及甲方通知； 2、地质勘察报告； 3、施工组织设计; 4、现行相关规范、标准、图集、法律、法规等。 （1）、《建筑工程施工质量验收统一标准》（GB50300—2001） （2）、《混凝土结构工程施工及验收规范》（GB50204—2002） （3）、《建筑地基基础工程施工质量验收规范》（GB50202—2002） （4）、《砌体工程施工及验收规范》（GB50203—2002） （5）、《地下工程防水技术规范》（GB50108—2002） （6）、《矩形钢筋混凝土蓄水池》 05S804 编制原则 1、有利于加快工程进度，确保工程质量与安全目标的实现，着实履行合同约定的义务。 2、在施工上本着施工可行，技术可靠，经济合理为出发点。 3、在施工组织上，在准备阶段提前做好各种技术准备，对主要工程的大宗型材料提前组织进场并做好妥善保管，在施工过程中合理安排各工序间的施工顺序，确保相互衔接，不致于出现由于自身原因产生的窝工现象。 4、合理安排好现场的平面布置，尽可能减少大临设施，减少场内二次倒运，做到文明施工。 二、工程慨况及特点 工程概况 1、本工程位于四川成都市双流县东升镇普贤村(双流新城)，Ⅱ标景观工程面积为5万多平方米，建设单位为四川川投国际网球中心开发有限责任公司，监理单位为中咨工程建设监理有限公司。本蓄水池工程位于Ⅲ区6#楼别墅南侧，主体长宽尺寸为4×14M，高3M，蓄水能力100M3。参照《矩形钢筋混凝土蓄水池》05S804图籍施工。其主要工作内容包括：土石方开挖、水池混凝土、顶板及侧壁防水、设备安装及管道安装、附属设施施工、蓄水池顶及周边土石方回填。
调蓄池工程设计概况 1 第二章工程概况 第一节工程概况 第二节工作内容及主要工程量 第三节工程地质及水文地质概况 第四节合同工期
第一节工程概况 1．1 工程概况 本标段包括兰花沟调蓄池工程及西南片区市政管网工程，其中兰花沟调蓄池工程包括：兰花沟调蓄池工程；顶管接受井A一座、顶管工作井A一座及之间的顶管工程；兰花沟调蓄池至一污水厂压力管道；西南片区市政管网工程包括：西园南路截污管工程、市委泵站至兰花沟排水管道工程、西苑浦路排水管道工程。 各工程分布位置见下图： 第八标段各工程内容分布示意图插图2-1 各工程概况如下： 花沟调蓄池工程： 兰花沟调蓄池厂址位于昆明市二环南路与船房村路交叉口西南角地块，与污水泵站合建。调蓄池设计容积2.5万m3/d；合建合流泵房（一）规模为9.0万m3/d；合建合流泵房（二）规模为9.0万m3/d；调蓄池排空泵房规模为1.44万m3/d；，排涝泵站规模为8.5m3/s。调蓄池服务范围为环城南路、滇池路、二环南路、西坝路、金碧路、正义路、圆通山、盘龙江所围区域，约4.75Km2。调蓄池采用地上布置，顶板以上覆土2m，并结合周边环境进行绿化景观布置，为方便管理和设施安全，值班室、控制室、变配电间及工具间等采用地上式布置。
兰花沟调蓄池基坑为正方形，基坑边长64.4m，基坑深度9.8~16.3m。基坑围护结构采用φ1200＠1600mm和φ1000＠1390mm钻孔灌注桩，共设三道钢筋砼环形支撑。同时，设置钢格构柱作为环形支撑体系的临时竖向支撑。围护桩外侧采用φ650＠450mm 高压三管旋喷桩或四喷四搅搅拌桩止水墙止水。基坑内侧、桩间采用网喷砼。（现场西南方向有高压线横跨基坑，位于高压线影响范围内采用反循环钻孔灌注桩+高压旋喷桩隔水帷幕结构及桩间网喷砼，未受高压线影响范围采用旋挖钻孔灌注桩+水泥搅拌桩隔水帷幕结构及桩间网喷砼）。基坑底部布置工程桩，采用φ800＠2750mm或φ800＠2800mm钻孔灌注桩。钻孔灌注桩采用C30水下砼。基坑底部变高程位置的一部分坡面采用锚喷支护。基坑采用明挖顺作法施工。围护结构型式见插图2-2 兰花沟调蓄池基坑围护结构示意图插图2-2 2．顶管接受井A一座、顶管工作井A一座和顶管： 顶管工作井A，圆形，井外径R=8.7m，沉入深度9.4m。顶管接收井A，圆形，井外径R=6m，沉入深度11.15m。之间顶管工程为钢管，包括：D2000*18mm，计145m；D2500*20mm，计180m。 3．兰花沟调蓄池至一污水厂压力管道： 兰花沟调蓄池至一污水厂压力管道起点桩号(兰花沟调蓄池)桩号K0+067.637至终点（一污厂）桩号K1+604.988，该污水管到沿船房河边敷设。污水压力管道设计管径DN1420（壁厚16mm）和DN1020（壁厚10mm和12mm），总长1550m。中间设检修
东华大学环境学院冰蓄冷设计 姓名：何燕娜 班级：建筑1202 学号： 121430205 2014年12月
1.1 项目概述 本项目为浙江某办公楼建设项目的双工况冰蓄冷系统应用。 1.2 冰蓄冷系统在本项目中的应用 冰蓄冷空调是利用夜间低谷负荷电力制冰储存在蓄冰装置中，白天融冰将所储存冷量释放出来，减少电网高峰时段空调用电负荷及空调系统装机容量，它代表着当今世界中央空调的发展方向。 本文就对冰蓄冷系统设计进行详细阐述，并和传统的风冷系统进行初投资和运行成本的综合比较。 1.3 冰蓄冷系统的工作模式 冰蓄冷系统的工作模式是指系统在充冷还是供冷，供冷时蓄冷装置及制冷机组是各自单独工作还是共同工作。蓄冷系统需要在几种规定的方式下运行，以满足供冷负荷的要求，常用的工作模式有如下几种： （1）机组制冰模式
在此种工作模式下，通过浓度为25%的乙二醇溶液的循环，在蓄冰装置中制冰。此间，制冷机的工作状况受到监控，当离开制冷机的乙二醇溶液达到最低出口温度时制冷机关闭。此种工作模式的示意图如图1-2所示。 图1-2 机组制冰工作模式示意图 （2）制冰同时供冷模式 当制冰期间存在冷负荷时，用于制冷的一部分低温乙二醇溶液被分送至冷负荷以满足供冷需要，乙二醇溶液分送量取决于空调水回路的设定温度。一般情况下，这部分的供冷负荷不宜过大，因为这部分冷负荷的制冷量是制冷机组在制冰工况下运行提供的。蓄冷时供冷在能耗及制冷机组容量上是不经济合理的，因此，只要此冷负荷有合适的制冷机组可选用，就应设置基载制冷机组专供这部分冷负荷，该工作模式示意图如图1-3所示。 图1-3 制冰同时供冷模式示意图 （3）单制冷机供冷模式： 在此种工作模式下，制冷机满足空调全部冷负荷需求。出口处的乙二醇溶液不再经过蓄冰装置，而直接流至负荷端设定温度有机组维持。该工作模式示意图如图1-4所示。

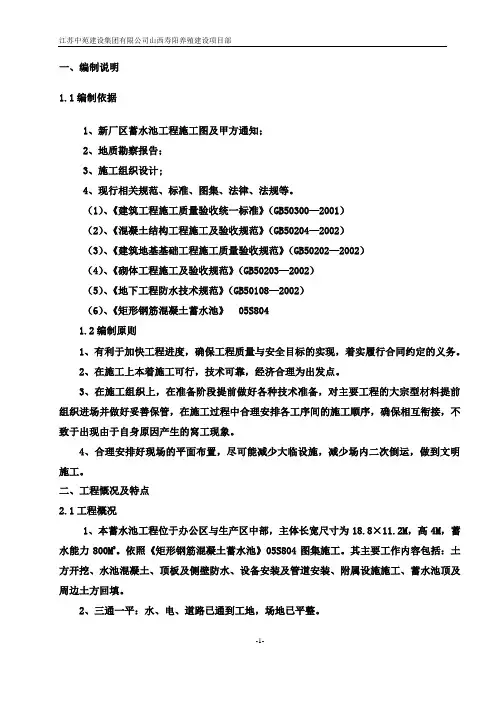

一、编制说明 1.1编制依据 1、Ⅲ区蓄水池工程施工图及甲方通知； 2、地质勘察报告； 3、施工组织设计; 4、现行相关规范、标准、图集、法律、法规等。 （1）、《建筑工程施工质量验收统一标准》（GB50300—2001） （2）、《混凝土结构工程施工及验收规范》（GB50204—2002） （3）、《建筑地基基础工程施工质量验收规范》（GB50202—2002） （4）、《砌体工程施工及验收规范》（GB50203—2002） （5）、《地下工程防水技术规范》（GB50108—2002） （6）、《矩形钢筋混凝土蓄水池》 05S804 1.2编制原则 1、有利于加快工程进度，确保工程质量与安全目标的实现，着实履行合同约定的义务。 2、在施工上本着施工可行，技术可靠，经济合理为出发点。 3、在施工组织上，在准备阶段提前做好各种技术准备，对主要工程的大宗型材料提前组织进场并做好妥善保管，在施工过程中合理安排各工序间的施工顺序，确保相互衔接，不致于出现由于自身原因产生的窝工现象。 4、合理安排好现场的平面布置，尽可能减少大临设施，减少场内二次倒运，做到文明施工。 二、工程慨况及特点 2.1工程概况 1、本工程位于四川成都市双流县东升镇普贤村(双流新城)，Ⅱ标景观工程面积为5万多平方米，建设单位为四川川投国际网球中心开发有限责任公司，监理单位为中咨工程建设监理有限公司。本蓄水池工程位于Ⅲ区6#楼别墅南侧，主体长宽尺寸为4×14M，高3M，蓄水能力100M3。参照《矩形钢筋混凝土蓄水池》05S804图籍施工。其主要工作内容包括：土石方开挖、水池混凝土、顶板及侧壁防水、设备安装及管道安装、附属设施施工、蓄水池顶及周边土石方回填。 2、三通一平：水、电、道路已通到工地，场地已平整。
蓄水池结构设计和施工公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
（一）蓄水池结构设计要求 蓄水池结构设计除应符合前述蓄水工程设计要求外，尚应考虑下列要求：1．：不考虑，只考虑蓄水池自重、水压力和。对开敞式蓄水池，荷载组合为池内满水，池外无土；对封闭式水池，荷载组合为池内无水，池外有土。计算时，砌体及混凝土的容重取为m。地下式水池，池壁外面要求夯实，计算土压力时填土容重取为m，取为30°。 2．应按地质条件推求容许，如地基的实际承载力达不到设计要求或地基会产生不均匀沉陷，则必须先采取有效的地基处理措施才可修建蓄水池。蓄水池底板的基础要求有足够的承载力、平整密实，否则须采用碎石（或）铺平并夯实。 3．蓄水池应尽量采用标准设计，或按五级建筑物根据有关规范进行设计。水池池底及边墙可采用、或。最冷月平均温度高于5℃的地区也可采用砖砌，但应采用抹面。池底采用浆砌石时，应座浆砌筑，水池砂浆标号不低于M10，厚度不小于25cm。采用混凝土时，标号不宜低于C15，厚度不小于10cm。土基应进行翻夯处理，深度不小于40cm。池墙尺寸应按标准设计或按规范要求计算确定。 4．蓄水池的基础是非常重要的，尤其是地区，如有轻微渗漏，危及工程安全。因而在湿陷性黄土上修建的蓄水池应优先考虑采用整体式钢筋混凝土或素混凝土蓄水池。地基土为弱湿陷性黄土时，池底应进行翻夯处理，翻夯深度不小于50cm；如基土为中、强湿陷性黄土时，应加大翻夯深度，采取浸水预沉等措施处理。
5．蓄水池内宜设置，池底应设排污管，封闭式水池应设清淤检修孔，开敞式水池应设护栏，护栏应有足够强度，高度不低于。 （二）蓄水池结构特点 1．开敞式圆形蓄水池 开敞式蓄水池池体由池底和池墙两部分组成。它多是季节性蓄水池，不具备防冻、防蒸发功效。圆形池结构受力条件好，在相同蓄水量条件下所用建筑材料较省，投资较少。开敞式圆形水池按10 t/m设计，池底板为C15混凝土，厚度10cm，池壁为浆砌石，其厚度根据荷载条件按标准设计或有关规范确定，表2列出开敞式圆形浆砌石水池主要尺寸、工程量及材料用量表，供参考。 2．开敞式矩形蓄水池 矩形蓄水池的池体组成、附属设施、墙体结构与圆形蓄水池基本相同，不同的只是根据地形条件将圆形变为矩形罢了。但矩形蓄水池的结构受力条件不如圆形池好，拐角处是薄弱环节，需采取防范加固措施。当蓄水量在60m以内时，其形状近似正方形布设，当蓄水池长宽比超过3时，在中间需布设隔墙，以防侧压力过大使边墙失去稳定性，这样将一池分二，在隔墙上部留，可有效地沉淀泥沙。图3-12为开敞式矩形蓄水池结构图，其池底为C19混凝土，厚20cm，立柱为C19，池壁为24cm厚砌砖，采用M10水泥砂浆抹面防渗，厚3cm，池体顶盖用混凝土空心板。 3.封闭式圆形蓄水池
1.1上级批文详见总论部分； 1.2甲方提供的设计任务书； 1.3建筑专业提出的平面图和剖面图； 1.4室外计算参数(江苏地区) 夏季空调计算干球温度34.1℃ 夏季空调计算日平均温度31℃ 夏季空调计算湿球温度28.6℃ 夏季通风计算干球温度32℃ 夏季空调计算相对湿度69 % 夏季大气压力100.391Kpa 夏季平均风速 3.3m/s 冬季空调计算干球温度-12℃ 冬季通风计算干球温度-4℃ 冬季空调计算相对湿度74% 冬季大气压力102.524 Kpa 冬季平均风速 3.3 m/s 1.6国家主要规范和行业标准 (1)《采暖通风与空气调节设计规范》GB50019-2003； (2)《高层民用建筑设计防火规范》GB50045-95(2001版)； (3)《民用建筑热工设计规范》GB50176-93； (4) 全国民用建筑工程设计技术措施《暖通空调·动力》； (5) 《民用建筑隔声设计规范》GBJ118 2 设计范围 本工程总建筑面积为120000平方米 设计范围为采暖、通风、空调、防排烟及冷热源设计。冷冻机房冷却水系统由给排水专业设计。 3 设计原则 满足国家及行业有关规范﹑规定的要求，利用国内外先进的空调技术及设备，创建健康舒适的室内空气品质及环境。
4.3空调系统 经技术﹑经济综合比较及专家组建议，空调方案确定为：独立新风空调系统，即新风机组加辐射冷吊顶。辐射吊顶已被美国能源部列为二十一世纪15项最节能，最有前途的空调技术之一，其突出的优点——更加舒适，更加节能，更加安静，使其成为目前欧美各国首选的空调末端装置，辐射吊顶、全热交换器和低温送风新风系统组成的独立新风系统，已经成为国际公认的最先进的空调系统。4.3.1 首层∽八层及地下一层南区各功能房间 采用独立新风空调系统(DOAS)。新风机组除了承担新风负荷外，还承担室内全部潜热和部分显热负荷，室内剩余的显热负荷由辐射冷吊顶承担。 新风机组选用专用DGKR08型低温送风新风机组，设置在专用的新风机房内，每台机组风量约为7000m3/h－8000m3/h。机组进水温度低于3℃，出水温度为辐射冷吊顶的进水温度（露点温度加1～2℃），由室内露点温度控制，新风机组 出风温度低于7℃。该机组除了具有普通空调机组具有的冷却﹑干燥﹑加热及加湿功能外，还具备有：（1）承担其全部新风负荷，室内全部潜热和部分显热； （2）机组内配置有板式全热交换器，回收焓效率大于50%，温度效率70% 以上；（3）机组内配置驻极静电过滤器，计数效率为99.9%可备光催化材料杀灭，空气阻力小于50Pa。 空调房间冬季加湿采用高品质的干蒸汽加湿，汽源由地下一层锅炉房引来。 新风系统按楼层分南﹑北两个系统设置，以利调节。新风管沿走道吊顶敷设，在进入每个房间的支管上设置E型定风量调节器，送风口采用大诱导比风口下送。排风通过每个房间侧墙上设置的排风口，通过走道吊顶，进入新风机组全热交换器释放能量后排入大气。 辐射板采用国产辐射板。因为它较进口辐射板热阻小，辐射冷/热量大，接头先进，价格便宜等优点。辐射板型号选用600×600规格板，颜色的选用与排版形式随装修进行。 4.3.2 餐厅及厨房。 由于餐厅空调负荷变化大，湿负荷大，空调运行时间短，层高较高等特点。故餐厅单独设置空调系统，空调形式采用独立的低温送风新风系统，送风口采用大诱导比风口下送，排风口为单层百叶风口，通过排风管进入新风机组全热交换器释放能量后排入大气。新风机组选用专用DGKR15型低温送风新风机组，设置在专用的新风机房内，机组风量约为15000m3/h。 厨房采用直流空调系统(冬季加热夏季降温)，厨房排风量暂按40次/时，送风量为80% 排风量，其施工图设计待厨房设备确定后进行。 4.3.3 电话机房及计算机主机房 为了保证电话机房、消防值班室及计算机主机房值班空调，另分别设置一套VRV空调系统，室外机设置在屋顶，室内机采用四面吹出式，设置在吊顶上。 4.4空调系统冷源 本工程空调面积为23500m2，预留空调面积5500m2，共计空调面积29000m2。空调冷负荷为3351kW，折算为冷指标为115.56w/m2。空调热负荷为2595.5kW，算为冷指标为89.5w/m2。
XX区2016年都市农业节水工程 蓄水池施工方案 编制： 审核： 批准： XXXXXX公司项目部 年月日
1.编制依据 1.1《施工质量检验及评定标准》土建工程篇 1.2《建设施工及验收技术规范》 1.3《建设安全工作规程》 DL5009.1-2002 1.4《建设安全健康与环境管理工作规定》 1.5《混凝土结构工程施工质量验收规范》GB50204-2002 1.6《矩形钢筋混凝土蓄水池》05S804 2.工程概况 本工程为房山区2010年都市型现代农业节水工程，位于浦洼乡东村，蓄水池为矩形，容积200m3，长度为10m，宽度为5m，净高为4m，水池混凝土强度等级：池体为C25、W6。垫层C15。水池池顶覆土标高为±0.000。 3.施工应具备的条件 3.1施工现场场地平整完成，临时道路畅通，水源、电源引至使用地点，经测试后满足施工要求。 3.2对进场的所有施工人员进行了三级安全教育，特殊工种作业人员已经经过培训合格，持证上岗。 3.3钢筋、水泥、砂、石、外加剂等施工原材料根据材料计划准备充足，同时完成必要的复试和检验。 3.4施工机具、设备、架模工具等根据施工组织设计的要求进场，其性能、数量、质量满足施工需要。 4.施工主要机具及材料 4.1机具需用量 4.2 施工主要材料需用表
5.施工方法及步骤 5.1施工顺序：定位测量→土方开挖→垫层施工→蓄水池池壁及底板施工→蓄水池池壁、顶板及支柱施工→土方回填 5.2施工流水段流程：水池底板钢筋绑扎→水池池壁、支柱竖向钢筋绑扎及预埋套管安装→水池池壁及底板模板安装→支柱底部柱脚模板安装→水池底板砼浇筑→水池池壁、支柱钢筋绑扎及预埋套管安装→水池池壁、支柱模板安装→顶板模板安装→顶板钢筋绑扎及预埋套管安装→池壁及顶板混凝土浇筑→养护→模板拆除→覆土 5.3土方开挖： 5.3.1现场放坡系数为1：0.75。 5.3.2采用反铲挖掘机端头挖土法：从基坑的端头以倒退行驶的方法进行开挖，自卸汽车配置在挖掘机的两侧装运土。 5.3.3土方开挖宜从上到下分层分段依次进行。随时作成一定坡势，在开挖过程中，应随时检查边坡的状态。根据土质变化情况，应做好基坑的支撑准备，以防坍陷。 5.3.4开挖基坑挖至设计标高人工考古式淸槽。 5.3.5在机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖走。 5.3.6修边和清底：在距基坑底设计标高50cm边坡处，抄出水平线，钉上小木撅，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线，检查距坑边尺寸，确定坑宽标准，以此修整坑边。最后清除坑底土方。 5.3.7坑底修理铲平后，进行质量检查验收。 5.4钢筋工程 5.4.1钢筋加工

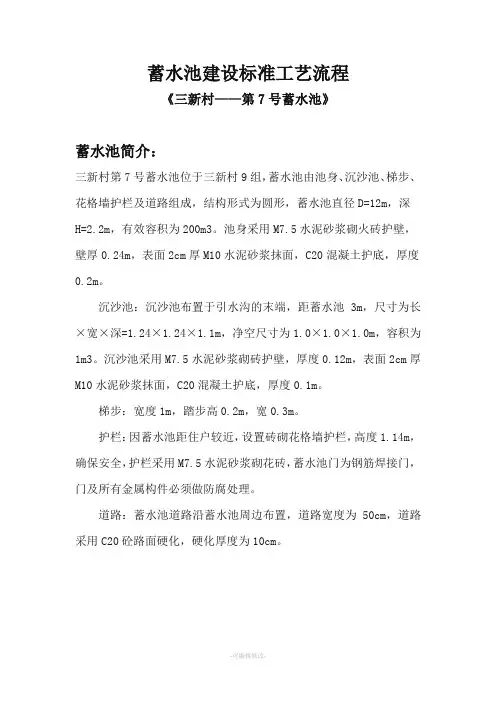

蓄水池建设标准工艺流程 《三新村——第7号蓄水池》 蓄水池简介： 三新村第7号蓄水池位于三新村9组，蓄水池由池身、沉沙池、梯步、花格墙护栏及道路组成，结构形式为圆形，蓄水池直径D=12m，深H=，有效容积为200m3。池身采用水泥砂浆砌火砖护壁，壁厚，表面2cm 厚M10水泥砂浆抹面，C20混凝土护底，厚度。 沉沙池：沉沙池布置于引水沟的末端，距蓄水池3m，尺寸为长×宽×深=××，净空尺寸为××，容积为1m3。沉沙池采用水泥砂浆砌砖护壁，厚度，表面2cm厚M10水泥砂浆抹面，C20混凝土护底，厚度。 梯步：宽度1m，踏步高，宽。 护栏：因蓄水池距住户较近，设置砖砌花格墙护栏，高度，确保安全，护栏采用水泥砂浆砌花砖，蓄水池门为钢筋焊接门，门及所有金属构件必须做防腐处理。 道路：蓄水池道路沿蓄水池周边布置，道路宽度为50cm，道路采用C20砼路面硬化，硬化厚度为10cm。
