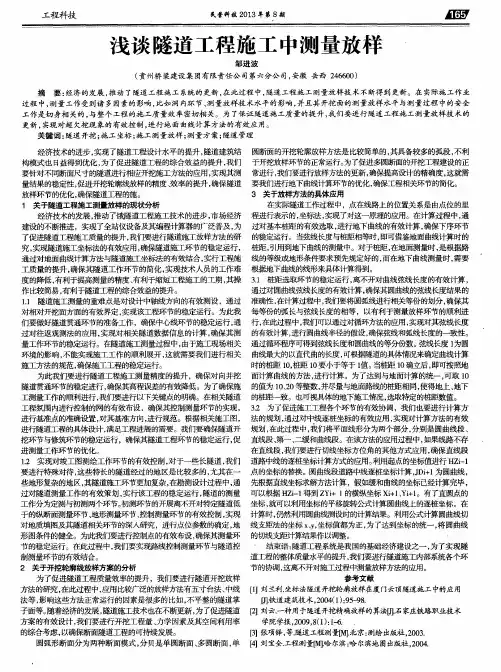

浅谈隧道工程施工中测量放样
摘要：测量工作伴随隧道开挖的整个过程,因洞内条件的限制,洞内开挖断面的测量放样工作占用的时间不少,直接影响着隧道的施工安全、进度。在隧道施工中如何对超欠挖进行有效控制,一直是值得探讨的问题。本文通过施工坐标法将地面曲线的计算方法、隧道施工有机地结合在一起, 利用此方法施工, 可以减少技术人
员的工作强度。流程。
关键词：隧道开挖；施工坐标；施工测量；放样
abstract: the measurement of working with tunnel excavation of the whole process, because of the limited conditions, tunnel excavation section surveying setting-out work take time, directly affects the construction safety of tunnel, progress. in construction of tunnel over break how to control effectively, has been a problem that is worth to discuss. the construction method of coordinate ground curve calculation method, tunnel construction are organically combined together, using the method of construction, can reduce the work intensity of staff of technology.
key words: tunnel excavation; construction coordinate; construction measure; lofting
中图分类号：u45文献标识码：a 文章编号：
第四章隧道工程建设标准及施工技术 第一节隧道工程设计要求 客运专线铁路的隧道设计是由限界、构造尺寸、使用空间和缓解及消减高速列车进入隧道诱发的空气动力学效应两方面的要求确定的。研究表明，以上两方面要求中，后者起控制作用，但隧道工程设计及施工过程中以隧道横断面的限界、构造尺寸、使用空间为控制要点。 一、隧道横断面有效净空尺寸的选择 在确定隧道横断面有效净空尺寸之前，首先要正确地选择隧道设计参数。高速列车进入隧道时产生的空气动力学效应，与人的生理反应和乘客的舒适度相联系。这就要制定压力波动程度的评估办法及确定相应的阈值，目前较通用的评估参数是相应于某一指定短时间内的压力变化值，如3s或4s内最大压力变化值。我国拟采用压力波动的临界值(控制标准)为3.0Kpa/3s。 根据ORE提出的压力波动与隧道阻塞比关系可以推算出满足舒适度要求时，阻塞比β宜取为：当V=250km/h时，β=0.14；当V=350 km/h时，β=0.11。 隧道横断面形式一般为园形(部分或全部)、具有或没有仰拱的马蹄形断面。而影响隧道横断面尺寸的因素有： (1)建筑限界； (2)电气化铁路接触网的标准限界及接触网支承点和接触网链形悬挂的安装范围； (3)线路数量：是双线单洞还是单线双洞； (4)线间距； (5)线路轨道横断面； (6)需要保留的空间如安全空间，施工作业工作空间等； (7)空气动力学影响； (8)与线路设备的结构相适应。 二、客运专线隧道与普通铁路隧道的不同点 1．当高速列车在隧道中运行时要遇到空气动力学问题，为了降低及缓解空气动力学效应，除了采用密封车辆及减小车辆横断面积外，必须采取有力的结构工程措施，增大隧道有效净空面积及在洞口增设缓冲结构；另外还有其它辅助措施，如在复线上双孔单线隧道设置一系列横通道；以及在隧道内适当位置修建通风竖井、斜井或横洞。 2．客运专线隧道的横断面较大，受力比较复杂，且列车运行速度较高，隧道维修有一定的时间限制，复合衬砌和整体式衬砌比喷锚衬砌安全，且永久性好，故一般不采用喷锚衬
?地铁隧道测量施工方案 盾构隧道监测的对象主要为土体介质、隧道结构和周围环境，监测的部位包括地表、土体内、盾构隧道结构、以及周围道路、建筑物等，监测类型主要是地表和土体深层的沉降和水平位移、地层水土压力和水位变化、建筑物及其基础等的沉降和水平位移、盾构隧道结构内力、外力和变形等。 1 监测项目的确定 盾构法隧道施工监测项目的选择主要考虑如下因素： 1. 工程地质和水文地质情况； 2. 隧道埋深、直径、结构型式和盾构施工工艺； 3. 双线隧道的间距或施工隧道与旁边大型及重要公用管道的间距； 4. 隧道施工影响范围内现有房屋建筑及各种构筑物的结构特点、形状尺寸及其与隧道轴线的相对位置； 5. 设计提供的变形及其其他控制值及其安全储备系数。各种盾构隧道基本监测项目确定的原则参见表2。
根据本工程的具体情况、人员安排及经费投入等因素综合考虑，本工程的盾构隧道施工监测内容主要为地面沉降监测、隧道沉降监测、建筑物沉降（裂缝）监测和过江段地形变化监测。在盾构推进起始段100米范围内进行以土体变形和隧道结构为主的监测，土体变形监测包括土体深层垂直和水平位移、地下水位监测，隧道结构监测主要为隧道收敛位移。 2 监测点的布设和监测方法 2.1 地面沉降监测点的布设和监测方法 在位于隧道推进方向上，在30m范围内沿隧道中心线每3m布置1个沉降监测点,同时距井壁6m及15m处各布置1条沉降监测断面,此断面在轴线左右各布4点,间距分别为距离隧道中轴线2m、5m、8m、12m；在进洞段20m～100m范围内沿隧道中心线每4m布置1个沉降监测点；在100m以后范围内沿隧道中心线每5m布置1个沉降监测点, 距井壁30m、50m、75m处各布置1条沉降监测断面，断面点间距同上；以后每50m布置1个断面。轴线点编号，左线以AZ001为轴线起点编号，右线为AY001作为起点编号；断面测点编号，根据断面测点所处轴线的方向，由N（北）向S（南）编号。地面沉降测点如遇到江河或水塘，则采用水深测量方法；如周围无建筑物或场地比较空旷，则横剖面间隔可加大至50m。地面沉降测点的埋设采用标准地表桩，必须将其埋入原状土，并做好井圈和井盖。在坚硬的道面上埋设地表桩，应凿出道面和路基，将地表桩埋入原状土，或钻孔打入1m以上的螺纹钢筋做地表观测桩，并同时打入保护钢管套。 为布设轴线点，沿隧道轴线附近布设一条闭合平面控制导线，将轴线点放样到地面上。由于移交的水准点比较分散，所以在沿途较稳定地区埋设5～10个水准控制点。测量仪器采用SDZ2水准仪＋铟钢尺。观测方法采用精密水准测量方法。基点和附近水准点联测取得初始高程。观测时各项限差宜严格控制，每测点读数高差不宜超过0.3mm，对不在水准路线上的观测点，一个测站不宜超过3个，如超过时，应重读后视点读数，以作核对。首次观测应对测点进行连续两次观测，两次高程之差应小于±1.0mm，取平均值作为初始值。 在条件许可的情况下，尽可能的布设导线网，以便进行平差处理，提高观测精度，水准线路闭合差应小于±0.3（mm）（N为测站数），然后按照测站进行平差，求得各点高程。施工前，由基点通过水准测量测出隆陷观测点的初始高程H0，在施工过程中测出的高程为Hn。则高差△H＝Hn－H0即为隆陷值。 2.2 隧道沉降监测点的布设和监测方法 隧道沉降由衬砌环的沉降反映出来，衬砌环的沉降监测是通过在各衬砌环
东六环西侧路道路工程（二标段）测量施工方案 一、编制依据 1.《工程测量规范》（GB50026-2007）； 2.《国家三、四等水准测量规范》（GB12898-1991）； 3.甲方提供的交桩资料及相关图纸。 4.国家其他测量规范、强制性标准 5.《城市测量规范》CJJ8-99 6.施工图纸 7.北京市测绘设计研究院提供的工程测量成果表 二、工程概况 2.1工程现况 东六环西侧路位于北京市通州新城东部，东六环西侧，南起京沈高速，北至京平高速，全场约19.3公里，规划道路等级为城市次干路，是通州新城东部各用地组团之间的重要联系通道。该道路还将起到六环路辅路功能，缓解过境车辆对中心区交通压力。 路线设计起点位于通胡大街，终点位于潞苑北大街，道路总长3.861公里。 东六环西侧路是通州新城东部地区规划的南北向贯通道路之一，位于东六环西侧100米左右，起到六环路辅路功能，联系了新城东部地区各组团，缓解了新城中心区交通压力，疏导了部分过境交通量。现状项目周边用地基本未开发，为尽快实现新城规划，以交通设施为引导，以点带面，带动新城建设。
现状通州新城南北向贯通道路较少，但居民出行量和过境交通量较大，随着交通需求日益增长，将会影响新城的经济发展和人民生活水平的提高。为解决南北向交通负担重和过境交通对中心区干扰大的问题，迫切实施修建东六环西侧路。 三．施工部署 8.施测程序 施工队 重新测量 熟悉图纸技术交底施工队 进行测量工作 施工队 自检 不合格不合格 合格 报项目部 验收合格 报监理 验收 合 格 进入下一道工序 9.施工测量的组织工作 由项目技术部专业测量人员成立测量小组，根据甲方给点的坐标点和高程控制点进行控制点加密、工程定位，。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度安排，由组长根据项目的总体进度计划进行安排。 项目部内部建立施工队、项目部二级复核制度，施工队完成测量工作并对其测量成果自检合格后，报项目部验收，项目部验收合格后再报监理。 四．施工测量的基本要求 2.2施测原则
浅谈隧道工程施工中测量放样 摘要：测量工作伴随隧道开挖的整个过程,因洞内条件的限制,洞内开挖断面的测量放样工作占用的时间不少,直接影响着隧道的施工安全、进度。在隧道施工中如何对超欠挖进行有效控制,一直是值得探讨的问题。本文通过施工坐标法将地面曲线的计算方法、隧道施工有机地结合在一起, 利用此方法施工, 可以减少技术人 员的工作强度。流程。 关键词：隧道开挖；施工坐标；施工测量；放样 abstract: the measurement of working with tunnel excavation of the whole process, because of the limited conditions, tunnel excavation section surveying setting-out work take time, directly affects the construction safety of tunnel, progress. in construction of tunnel over break how to control effectively, has been a problem that is worth to discuss. the construction method of coordinate ground curve calculation method, tunnel construction are organically combined together, using the method of construction, can reduce the work intensity of staff of technology. key words: tunnel excavation; construction coordinate; construction measure; lofting 中图分类号：u45文献标识码：a 文章编号：
隧道工程施工技术
隧道工程施工技术交底 一、工程概况 本合同工程共有分离式隧道两座, 其中: 兰头隧道左洞长 200m( 含明洞10m) , 右洞长235m( 含明洞10m) ; 塔石岭隧道左洞利用原53省道( 丽浦线) , 塔石岭隧道右洞长1105m( 含明洞 10m) 。 隧道设计均为左右分离式, 兰头隧道左、右线中心相距30～35m, 塔石岭隧道左、右线中心相距40m。 兰头隧道左洞围岩类别为: Ⅱ类围岩55m, Ⅲ类围岩42.5m, Ⅳ围岩102.5m; 右线隧道围岩类别为: Ⅱ类围岩79m, Ⅲ类围岩10m, Ⅳ类围岩146m。 塔石岭隧道右洞围岩类别为: Ⅱ类围岩154m, Ⅲ类围岩81m, Ⅳ围岩870m。 左右线隧道相距较近, 洞口施工时要采取弱爆破、设立防护网、临时限制左洞通行的方法, 保证行车安全和防止飞石破坏既有的道路、房屋等设施。 二、总体施工方案 根据本隧道情况, 采取”弱爆破、短进尺、少扰动、早喷锚、勤量测、紧封闭”的技术措施, 用风钻及台车打眼, 装载机配合自
卸汽车出碴。采用TZ系列子午加速式轴流通风机, φ1350mm软管压入式通风。砼集中拌和, 罐车运送, 泵送入模, 可调整体式模板台车进行二次砼的衬砌。 根据本工程的设计, 针对不同围岩类别, 分别采取以下施工方案: 1、对于Ⅱ类围岩( 除过明洞段) 对于明洞段, 先按设计开挖, 开挖采用风钻打眼, 岩石开裂机松动岩石, 挖掘机配合自卸汽车运碴。开挖后应及时进行明洞砼的浇灌、回填土的施工, 以保证边坡的稳定。 对于洞中的Ⅱ类围岩, 临时加固措施为: 管棚注浆＋Φ25中空锚杆( 长3.5m, 间距0.75m×1.0m) ＋Φ6.5钢筋网( 15cm×15cm) ＋喷射砼厚25cm＋16＃工字钢拱架( 间距0.75m) 作为初期支护。初期支护完成后, 进行监控量测, 围岩变形基本稳定后, 及时进行防水层、仰拱及C30钢筋砼二次衬砌。 2、Ⅲ类围岩( 中风化岩层) 主要采取风钻打眼, 正台阶法开挖。拱部根据围岩情况采取用Φ22超前钢筋砂浆锚杆加固( 长3.0m, 间距1.2m×1.2m) +Φ25中空锚杆(长3.0m,间距1.2x1.2m)+Φ6.5钢筋网( 15cm×15cm) ＋喷射砼厚15cm作为初期支护, 初期支护完成后, 进行监控量测, 围岩变形基本稳定后, 及时进行防水层、仰拱及C30钢筋砼二次衬砌。
xx高速公路二期工程 隧道施工测量方案 中交路桥北方工程有限公司 xx高速xx标项目经理部
xx年xx月xx日
目录 一、编制依据 (1) 二、工程概况 (1) 三、施工控制测量 (1) 四、贯通误差测量及调整 (4) 五、竣工净空测量 (4) 六、仪器配置 (4) 七、测量质量保证及安全、环保、职业健康的措施 (5)
一、编制依据 1、两阶段施工图设计图纸以及业主和总监办下发的文件和要求。 2、《公路隧道施工技术规范》JTJ042-94 3、《公路隧道勘测规程》JTJ063-85 4、xx省高速公路《隧道施工标准化指南（试行）》 5、《公路工程施工安全技术规范》JTJ076-95 6、《公路工程质量检验评定标准》JTG F80/1-2004 7、现场踏勘及调查了解的施工环境、条件等 二、工程概况 xx隧道为分离式隧道，隧道洞身位于平曲线上，左洞位于R=1120米曲线上，右洞位于R=1110米曲线上。右洞进口桩号为YKxx+xxx，设计标高为：xm，出口桩号为YKxx+xxx，设计标高为：xm，xxm，纵坡采用-1.555%、+0.577%；左洞进口桩号为ZKxx+xxx，设计标高为：xm，出口桩号为ZKxx+xxx，设计标高为：xm，长xm，纵坡采用-1.563%、+0.563%。 xx隧道为分离式隧道，隧道洞身位于平曲线上，左右洞均位于R=2500米曲线上。右洞进口桩号为YKxx+xx，设计标高为xm，出口桩号为YKxx+xxx，设计标高为xx，长xm，纵坡采用-2.67%；左洞进口桩号为ZKxx+xxx，设计标高为x，出口桩号为ZKxx+xxx,设计标高为x，长xm，纵坡采用-2.55%。 三、施工控制测量 1、洞外控制测量 1．1洞外平面控制测量 根据《公路隧道勘测规程》（JTJ063-85）规定，本标段的xx隧道、xx隧道均采用一级附合导线作为洞外平面控制网。经过现场实际踏勘，在xx隧道进口和出口附近各加设一导线点，并与设计院交设的已知点相通视，中间联测已知点19#、I机17。测量数据满足一级导线的各项限差规定，内业平差计算得相对误差1/33000，小于一级导线相对误差1/15000的要求。根据现场的实际情况，燕前隧道进口和出口处与已知控制点通视条件良好，不需另加设布点。用已经复测的已知控制点就可满足施工精度的要求。具体控制点布设情况如下图所示： 快安隧道洞外平面控制点布设图
第一节、测量工程施工方案 一、测量部署 (一)、测量目标：测量放线做到工程的定位准确，平面几何形状及尺寸正确，层高标高正确，竖向垂直，满足顺利施工的需要。 （二）、先建立一级控制导线，再测设二级导线并加密控制网，建立高控制网。 （三）、测量放线的要求是：“快、准、严、高”即放线快、点线准、要求严、标准高。 二、测量工艺及施工准备 （一）、操作工艺： 1 、平面尺寸定位放线施工流程: 2、高程控制放线施工流程: （二）、施工前技术准备工作:
1 、熟悉施工图纸、测量内容。 2 、熟悉测量方案、掌握必要的施工方法。 （三）、测量仪器及误差估计 1、电子全站仪： 电子全站仪是一种先进的多功能测量仪器，它集测角、测距、放样等功能于一身，并能直接计算出坐标和高程。GTS-102N全站仪，测角误差为±20”，测距误差为±（1/500）mm。根据场地范围，测距长度不得超过250m， 建筑物的定位误差要求小于5cm，全站仪满足技术要求。 2 、水准仪DSZ2 水准仪是用来测量高程和计算高差的测量仪器，本工程高程控制采用水准仪DSZ2 水准测量仪施测，每公里往返高差为±2mm，满足本工程水准测量技术要求。在施工过程中，采用水准仪进行抄平，测设标高。 各测量仪器使用范围:
（四）、测量人员配备 测量人员： 3人，此三人负责整个建筑物的的投点验线及现场测量管理工作 测量放线工：2人，此二人负责弹线等辅助工作。 三、平面定位控制 （一）定位测量方案 1、定位依据的选择 根据我单位同类工程定位经验，本工程以建设单位提供的两个城市导线点Q2、S2为依据使用全站仪在施工现场测设一条闭合导线，作为一级控制；再以此精密导线为依据测设二级导线控制网。 2、作业依据 放线依据：本工程的起算导线点为建设单位提供的城市导线点。 定位条件：根据最终施工总平面图，选取一点和一方向作为定位条件。校核：根据甲方所确定的放线依据和设计图纸确定的定位条件使用全站仪来校核导线点的坐标是否正确，同时确认定位条件是否满足四周边界尺寸不矛盾、且唯一。 3、建立平面控制网 一级导线控制网：根据甲方提供的定位依据选择易于通视和保护的控制
隧道工程施工测量及控制方法 摘要：在隧道建设中开展施工测量，是隧道工程中非常关键的部分，隧道工程 建设中隧道施工测量，是非常强调专业性的，施工测量取得的数据是否准确，关 系到隧道建设的质量，这就需要企业加强对施工测量的重视，对施工测量进行严 格落实，依据相关的规范，保证施工测量的专业性以及准确性。在施工测量中， 涉及到控制网布设以及坐标系统建立等诸多的问题，这些关键技术的应用关系到 施工测量数据是否准确，也关系到工程质量以及效益，那么就要提升施工测量专 业性，不断改善施工测量的技术水平。 关键词：隧道工程；施工测量；优化方法 1.测量在隧道工程中的重要性 1．1进行监控量测的目标 监控量测是一个完整的整体，监控是指要对隧道施工中的围岩以及其相应的 支护设施的可靠度进行实时的监控，并且要对其进行量测，以便判断出其需要做 出改变的方面，为支护设施的维护提供第一手的资料。这样在对故障和不足进行 处理时就可以有针对性的措施有效的提升系统优化的效率。总之，进行监控量测 的主要目的，就是要保证施工的安全进行，并不断的优化施工设施，改善支护设 施的受力状况、应力分布以及各部位的工作形态，为隧道工程的安全进行提供客 观的依据。 1．2隧道工程中进行监控量测的意义 （1）有效的帮助管理人员制定安全性较高的施工方案，并且可以根据施工检测中获得的反馈信息对施工的具体过程进行优化，最终保证隧道工程的顺利进行。 （2）在监控量测的过程中获得实时数据可以及时的让检测人员进行检测，保证施工的质量。 （3）可以帮助设计人员提出新的思路，有更好的思路可以进行支护，改变支护设施的结构以及对衬砌的施作时间提出建议。 （4）能够了解围岩的性能参数是否满足工程需要，尤其是要对围岩的稳定性有一个切合实际判断。 （5）有效的加强监控和预防、维护的联系，对于检测达到的危险和障碍管理人员要及时的采取措施，这样就可以最大限度的减少工作人员的受伤概率。 （6）监控量测能够正确的确定周围岩石参数，这对于工程计划的可行性判断具有非常重要的作用。 2.量测的要求 （1）监测得到的各种数据必须保证其正确性，更进一步的要求监控量测系统可以将围岩和支护设施的三维模型反应出来，使制定工程的设计师更加接近真实。 （2）在安装完监控量测系统后，一定要保证系统具有一定的预测性，以隧道的围岩为例，当周围围岩的稳定性不足时就必须对管理人员进行报警，使维修部 及时反应，做到先事故一步解决问题，避免重大事故的发生。 （3）监控量测系统不能阻碍施工的正常进行，也就是这个系统是非常重要的辅助系统，但是其坚决不能带来延误工期等的负面作用。 3.隧道施工测量 3.1布设隧道控制网 布设的控制网的主要建设意义，就是保证在隧道的建设中，两侧相向施工可 以顺利开展，让隧道可以顺利贯通，这样布设的控制网精度就是至关重要，精确
盾构隧道监测的对象主要为土体介质、隧道结构和周围环境，监测的部位包括地表、土体内、盾构隧道结构、以及周围道路、建筑物等，监测类型主要是地表和土体深层的沉降和水平位移、地层水土压力和水位变化、建筑物及其基础等的沉降和水平位移、盾构隧道结构内力、外力和变形等。 1 监测项目的确定 盾构法隧道施工监测项目的选择主要考虑如下因素： 1. 工程地质和水文地质情况； 2. 隧道埋深、直径、结构型式和盾构施工工艺； 3. 双线隧道的间距或施工隧道与旁边大型及重要公用管道的间距； 4. 隧道施工影响范围内现有房屋建筑及各种构筑物的结构特点、形状尺寸及其与隧道轴线的相对位置； 5. 设计提供的变形及其其他控制值及其安全储备系数。各种盾构隧道基本监测项目确定的原则参见表2。
根据本工程的具体情况、人员安排及经费投入等因素综合考虑，本工程的盾构隧道施工监测内容主要为地面沉降监测、隧道沉降监测、建筑物沉降（裂缝）监测和过江段地形变化监测。在盾构推进起始段100米范围内进行以土体变形和隧道结构为主的监测，土体变形监测包括土体深层垂直和水平位移、地下水位监测，隧道结构监测主要为隧道收敛位移。 2 监测点的布设和监测方法 2.1 地面沉降监测点的布设和监测方法 在位于隧道推进方向上，在30m范围内沿隧道中心线每3m布置1个沉降监测点,同时距井壁6m及15m处各布置1条沉降监测断面,此断面在轴线左右各布4点,间距分别为距离隧道中轴线2m、5m、8m、12m；在进洞段20m～100m范围内沿隧道中心线每4m布置1个沉降监测点；在100m以后范围内沿隧道中心线每5m布置1个沉降监测点, 距井壁30m、50m、75m处各布置1条沉降监测断面，断面点间距同上；以后每50m布置1个断面。轴线点编号，左线以AZ001为轴线起点编号，右线为AY001作为起点编号；断面测点编号，根据断面测点所处轴线的方向，由N（北）向S（南）编号。地面沉降测点如遇到江河或水塘，则采用水深测量方法；如周围无建筑物或场地比较空旷，则横剖面间隔可加大至50m。地面沉降测点的埋设采用标准地表桩，必须将其埋入原状土，并做好井圈和井盖。在坚硬的道面上埋设地表桩，应凿出道面和路基，将地表桩埋入原状土，或钻孔打入1m以上的螺纹钢筋做地表观测桩，并同时打入保护钢管套。 为布设轴线点，沿隧道轴线附近布设一条闭合平面控制导线，将轴线点放样到地面上。由于移交的水准点比较分散，所以在沿途较稳定地区埋设5～10个水准控制点。测量仪器采用SDZ2水准仪＋铟钢尺。观测方法采用精密水准测量方法。基点和附近水准点联测取得初始高程。观测时各项限差宜严格控制，每测点读数高差不宜超过0.3mm，对不在水准路线上的观测点，一个测站不宜超过3个，如超过时，应重读后视点读数，以作核对。首次观测应对测点进行连续两次观测，两次高程之差应小于±1.0mm，取平均值作为初始值。 在条件许可的情况下，尽可能的布设导线网，以便进行平差处理，提高观测精度，水准线路闭合差应小于±0.3（mm）（N为测站数），然后按照测站进行平差，求得各点高程。施工前，由基点通过水准测量测出隆陷观测点的初始高程H0，在施工过程中测出的高程为Hn。则高差△H＝Hn－H0即为隆陷值。 2.2 隧道沉降监测点的布设和监测方法 隧道沉降由衬砌环的沉降反映出来，衬砌环的沉降监测是通过在各衬砌环
施工组织设计文件 南川区泽京·第三大道（A地块）26#楼 施 工 测 量 方 案 编制：马翼 审核：何涛 重庆建工第二建设有限公司 二〇一八年三月
目录 第一章工程概况 1.1工程简介 (3) 1.2项目概况 (3) 第二章编制依据 (4) 第三章施工准备 (4) 第四章人员及仪器配置 (5) 4.1人员组织 (5) 4.2仪器配置 (5) 第五章场区平面控制网的测设 (5) 5.1 场区平面控制网布设原则及要求 (5) 5.2 施工平面控制网的布设 (6) 5.3 高程控制网的建立 (7) 第六章施工测量控制方法 (8) 6.1轴线及高程点放样程序 (8) 6.2基础测量放线 (9) 6.3主体结构测量放线 (10) 第七章施工测量质量控制 (13) 7.1质量过程控制 (13) 7.2质量保证体系 (13) 7.3质量标准 (14) 第八章安全文明施工 (14)
第一章工程概况 1.1工程简介 1.2项目概况 本工程由两栋高层（-2F/31F）、部分地下车库（-2F）和商业（-2F/2F）组成，结构类型为框架剪力墙结构，本工程地基基础设计等级为甲级，设计使用年限为50年，抗震设防烈度为6度，本建筑设计耐火等级为一级。
第二章编制依据 1.施工主合同； 2.设计图纸； 3.相关规范、规程： 《国家三、四等水准测量规范》（GB/T12898-2009）； 《工程测量规范》（GB50026-2016）； 《建筑物变形测量规范》JGJ8-2016。 第三章施工准备 施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等工作。 1.施测前踏勘现场，熟悉图纸，特别是基础平面图、总平面图及定位测量的相关资料，核对各建筑物的各部位尺寸，建筑物的定位坐标及设计高程，建筑物周边环境等，根据现场条件及工程内部结构特征确定轴线控制网形式。 2.检查各建筑的平面位置、标高是否有矛盾，及时发现问题，及时向业主、监理反馈，及时解决。 3.对所有进场的仪器设备及人员进行初步调配，并对所有进场的测量仪器重新进行送检检定，检定合格并有相关的检验合格证书后方可投入使用。
隧道工程测量的步骤公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
隧道工程测量的步骤———送给初入隧道施工测量之门的同僚 当你接到隧道施工工程，无论是被派遣或私人老板雇佣，第一、要先做隧道进口和出口控制网，为保证进出口坐标系统一致，需要以导线形式或三角锁形式联测，当然GPS更好。如果有支洞，斜井，不管几个均需要将进口的控制点纳入整个控制网中，观测、平差计算。其目的是为了保证所有控制点坐标、高程一致，同精度，防止隧道贯通出现偏差。如果设计单位在这些部位提供的有平面、高程控制网点，你一定要进行复核测量，以免误用而造成不可挽回的经济损失。如果工程是国家正规工程，你应在施测前或过程中上报监理一份布设控制网的设计报告，在结束的时候报一份技术总结供审批。没有要求的或工程较小，这两项可合并一起，在建立控制网后写出报批。 第二、应根据控制网做好贯通误差估算，贯通误差限差要求请见相关规范。如果贯通误差大于规范要求，需要对控制网进行优化，以满足规范要求。 第三、当控制网建立后（包括控制网点复核测量合限），即可按照设计图纸提供的坐标，将隧道轴线包括支洞、斜井轴线方向控制点在实地稳固标定，位置应选在开挖区以外的适当位置，防止被破坏，但又不要离开挖区过远，使用不便。上述工作完成后，即可进行隧道进出口包括支洞，斜井进口的洞脸开挖放样。开口线的测定应依照图纸，并换算出与控制轴线点的相互关系，用全站仪采用逐近法直接测定。同时应测定洞脸开挖前的原始断面图或测绘不小于1／200的地形图，有地形图软件的话，在室内切出断面图，以供工程量计算之用（如果测地形图，需征得现场监理同意后方可或要求他旁站）。注意：应根据图纸核对洞脸实际里程是否正确。防止造成超欠挖。如果无免棱镜功能全站仪，在洞脸开
隧道工程施工工艺 一、总体方案 （一）施工原则 采用大型施工机械配套施工，开挖出渣机械配套作业线、初期支护砼机械配套作业线与二次衬砌砼施工作业线相配合一条龙作业。软弱围岩坚持“短进尺、弱（不）爆破、快封闭、强支护、紧衬砌”的原则，开挖后仰拱及时跟上封闭成环。施工中进行超前地质预报，采用先进的量测探测技术对围岩提前做出判断，拟定相应的施工方案。 （二）施工布置 隧道根据施工现场场面状况，采用单向掘进，隧道进口布置一个隧道专业机械化施工队。洞内施工开挖、出渣初期支护与二次衬砌模筑砼平行作业。隧道路面待贯通后从洞口反向施工。根据地形地貌及工期要求，本隧道不设施工支洞。 （三）总体方案 根据磐南隧道围岩情况、及断面设计，结合本承包人现有技术装备力量和多年的隧道施工经验，确定Ⅲ类围岩采用正台阶开挖法施工，Ⅳ类采用全断面开挖法施工。隧道出渣采用侧翻装载机装车，自卸汽车运输。初期支护施作及时可靠，衬砌砼采用机械化作业，二次衬砌采用砼输送车、输送泵和全断面液压衬砌台车相配合的方案。施工过程中加强监测，及时处理分析数据，高速支护参数。开挖前做好超前地质预报、探测工作，根据围岩情况采取相应的施工方案。 二、隧道施工测量控制 为保证隧道贯通精度，拟定如下测量控制方案： 1、地表平面控制 （1）为保证洞口投点的相对精度，平面控制网根据设计提供的控制点和实地地形情况布设精密控制网，并保证洞口附近有二个或二个以上的精密控制网点。（2）地表控制网经过多次复测，复测无误后方可引线进洞的测量工作。 2、洞口联系测量 为保证地面控制测量精度很好地传递到洞内，采用如下洞口控制测量方案：（1）在洞口仰坡完成及洞口施工至设计标高后，在洞口埋设二个稳固的导线控
公路施工测量方案 一、工程概况 XX高速公路路基第七合同段起始桩号为X，终点桩号为X，主线全长5公里。主要工程量包括： 1、路基挖方150万立方米，路基填方60万立方米； 2、大桥四座。 3、涵洞通道7座。5道拱涵，2道板涵； 4、隧道一座。左洞长1220米，右洞长1070米； 5、排水防护工程浆砌片石7万立方米； 二、施工控制测量等级 本标段首级控制点的等级为三等导线。 导线点编号分别为 : EA0732、 EA0731 、EA073、EA074、EA075、EA076、EA077、EA078、EA078-1、EA087、EA088、EA089、EA090、EA091、EA092，为了便于施工测量控制，我们在各大桥附近加密了3个四等导线点和 3个二等水准点。隧道进出口附近各加密3个四等导线点和1个水准点。涵洞附近设2个四等导线点和一水准点。路基方面根据具体情况加密导线点和水准点或采用后方交会法进行三维坐标控制。 施工控制测量等级是在首级控制网下加密的，加密等级精度要求按照图纸及规范要求精密导线点和水准点进行测设。 主要控制点和水准点数据见后附《七分部导线、水准点闭合成果汇总表。 三、人员设备配置
测量工作不同于一般的其它工作，它要求控制测量及施工放样精度高，整体横向贯通中误差控制在￡ ± 25 mm，纵向贯通中误差控制在L/10000，我单位对测量工作非常重视，派遣经验丰富的测量工程师负责测量工作，并配备进口高精度的测量仪器，以满足工程施工测量精度要求。 1 、仪器设备如下表 2 、人员组织 组长： 成员： 四、精密导线加密点布置方法 (一)加密导线点选点时应符合下列要求： 1、相邻边长平均不宜超过 350 米，个别边长不宜短于 100 米，长边与短边距离比控制在 1 ： 3 。 2、点位应选在工程施工不易发生沉降变形区域以外的地方。 3、点位应避开工程施工现场 4、应充分利用控制的导线点。 5、如导线点位置不明显时，必要时设置指示桩。
安徽长三角电商建材产业园 工 程 测 量 施 工 方 案 编制人： 审核人： 审批人： 湖北中梅建设工程有限公司 2016年8月21日
目录 一、编制依据 二、工程概况 三、施工准备 四、场区平面控制网的测设 五、高程控制网的建立 六、±0.000 以下施工测量 七、±0.000 以上施工测量 八、测量技术资料编制、管理 九、设备配置 十、质量控制 十一、安全文明施工
一、编制依据 （一）、《工程测量规范》（GB 50026—2013） （二）、安徽长三角电商建材产业园厂房施工图纸 （三）、安徽长三角电商建材产业园厂房施工组织设计 根据以上规范关于混凝土结构的工程设计施工验收对施工测量精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。 二、工程概况 该工程为安徽长三角电商建材产业园1#、3#厂房。1#、3#厂房相同均为总长216m，宽60m，基础埋深不大于-3.0米，建筑檐口标高10米,建筑总高度12.0米，工程结构类型为轻钢结构，单层门式厂房，耐火等级二级，屋面防水等级为Ⅱ级，抗震设防烈度为6度，建筑合理使用年限为50年。±0.000相当于绝对标高12.000m.基础为混凝土结构。 三、施工准备 施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等； 1、检查各专业图的平面位置、标高是否有矛盾，预留洞口是否有冲突，及时发现问题，及时向有关人员反映，及时解决。 2、对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定； 3、复印预定人员的上岗证书，由主任工程师进行技术交底。 4、根据图纸条件及工程内部结构特征确定轴线控制网形式。
新建铁路川藏线拉萨至林芝段隧道施工 控制测量施工方案 1、编制说明 1.1、概述 新建铁路川藏线拉萨至林芝段站前工程LLZQ-8标段第四项目经理部起点位于林芝地区朗镇巴热村，经堆巴村、沿S306省道前行，于林芝地区朗镇路村终止。线路穿越雅鲁藏布峡谷地带，三跨雅鲁藏布江，线路全长6.69正线公里。 1.2、工程概况 新建铁路川藏线拉萨至林芝段站前工程LLZQ-8标段第四项目经理部管段内共设计两座隧道，分别为则弄隧道、朗镇二号隧道。 则弄隧道全长865m,进口里程D4K256+150,出口里程D2K257+015,单线隧道,隧道最大埋深138m,位于朗县与山南县之间。设计纵坡为5.0‰/420m、-7‰/445m的单面下坡,轨面高程3150.613～3149.598m。本隧道曲线段位于R=1600m右偏曲线上。 朗镇二号隧道全长2652m,进口里程DK260+236,出口里程DK262+888,单线隧道,隧道最大埋深305m,位于朗县与山南县之间。设计纵坡为-3.8‰/284m、-9.5‰/2368m 的单面下坡,轨面高程3148.232～3124.884m。本隧道进口端228.597m位于R=1600的左偏曲线上、洞身段2048.798m位于R=1600m的右偏曲线上,出口端112.246位于R=1600m 的左偏曲线上。 1.3、编制依据 2、隧道控制测量总体思路 为保证隧道的准确贯通，本着先总体后碎步的原则，首先在隧道沿线建立精密控制网，覆盖全隧道，使隧道的洞内控制测量或中线测量总体受控。为便于隧道施工测量和满足洞外导线点精度要求，项目部除设计院布设的CPI和CPII控制点外分别在每座隧洞口单独布设三～四个加密控制点，当控制点经过公司精测组GPS复测并经过精密平差后的数据满足隧道洞口控制要求时取用。在洞外GPS控制网的基础上，根据洞口施工情况，在洞口设置2个洞口投点作为洞外、洞内的联系测量，洞口投点和洞外GPS控制网点组成小三角形或大地四边形进行边角测量，并达到相应等级边角网的精度要求，以
312国道苏州东段改扩建工程园区段YQ312-SG1标段 测量方案 编制： 复核： 审核： 中铁二局集团有限公司 312国道苏州东段改扩建工程园区段YQ312-SG1标项目经理部
目录 第1章工程概况 (3) 第2章编制依据及执行规范 (3) 第3章测量作业任务和测量管理组织机构 (4) 3.1测量作业任务 (4) 3.2测量组织机构 (5) 3.3测量人员及设备配置 (5) 3.4施工测量程序 (6) 第4章控制测量 (6) 4.1平面控制网加密方案 (6) 4.2精密高程网加密方案 (7) 4.3精度要求 (7) 4.4施测方案 (9) 4.5数据处理 (10) 第5章施工测量 5.1施工放样测量 (10) 5.2临时设施放样 (11) 5.3竣工测量 (11) 第6章施工测量管理制度及技术保障措施 (12) 6.1施工测量管理制度 (12) 6.2测量成果管理制度 (14) 6.3测量人员安全保证措施 (14) 6.4测量技术保证措施 (15) 6.5施工测量质量管理目标和基本质量指标 (15) 6.6测量控制点保护措施 (16)
1工程概况 1.1项目总述 G312国道（上海～伊宁）是东西向的国道主干线，也是苏州市重要的东西向对外及过境交通干线。G312国道苏州段东起上海安亭镇，向西穿过昆山、苏州工业园区、平江区、金阊区、高新区、相城区，在相城区望亭镇西进入无锡境内，全场约81.9公里。 根据项目建设需要，312国道苏州段改扩建工程以工业园区星塘街为界分为东西两端，其中西段改扩建工程长约28公里已于2015年5月建成通车；312国道苏州东段改扩建工程为昆山童径路至园区星塘街，路线全长约33.2公里。 本次建设范围为阳澄湖大桥苏昆交界处至星华街共长约5.991公里，利用园区阳澄湖大道线位，涉及穿越京沪高速铁路、苏州市重要水源保护地阳澄湖、唯胜路附近全国重点文物保护单位草鞋山遗址、沪宁高速阳澄湖服务区等。 1.2本标段工程项目概况 本标段路线利用阳澄湖大道线位跨越阳澄东湖后至唯胜路东，主线向下以隧道形式穿过唯胜路、夷亭路、华谊影城入口和沪宁高速阳澄湖出入口道路后起坡接地至木沉港河西侧。项目起点为阳澄湖大桥苏昆交界处（K70+509.541），项目终点位于沪宁高速入口（K74+984），线路全长4.47km。 本标段问潮街以东利用阳澄湖大桥，以西地面道路形式，与阳澄湖大道共线，从唯胜路到沪宁高速服务区入口段利用阳澄湖大道线位新建阳澄湖大道隧道，阳澄湖大道隧道为明挖隧道，全长2180m。
隧道工程施工技术方案 本项目全线共设置隧道2座，分离式长隧道1座长2200m，双联拱隧道1座长415m。 隧道设计标准 公路等级：高速； 汽车荷载等级：公路—Ⅰ级； 地震：设防烈度Ⅷ度，地震动峰值加速度为0.20g ； 设计速度：100km/h；车道数：双向六车道； 行车道净空：限界净高为5m。 隧道施工方法及工艺 4.4.1控制测量 ⑴施工前平面控制网复测 施工前根据设计院和建设单位技术部门现场进行的交接测量控制桩橛点及办理的相关手续，组织测量人员对交接的导线网点和水准基点进行闭合复核测量，复核导线点的坐标和水准基点高程的准确性，测量结果经过平差后与所交的控制点结果进行对比，完全无误后作为施工用控制点。隧道每掘进1km或雨季前后各进行洞内外导线控制点联测一次。 ⑵平面控制附合导线测设 洞内布置双导线，形成闭合导线，利用全站仪、精密水准仪等测量仪器，精确控制隧道施工。 洞口导线点位使用不锈钢钢筋（顶上刻十字线）埋于洞口附近坚固稳定的地面上，并用混凝土固定桩位，点与点之间通视良好。点位布置完毕后，利用设计院交接的导线网GPS点（已知）作基准点，以三维坐标法，使用全站仪引测附合导线上各点的精确坐标值（并经平差），使用精密水准仪从高等级的2个BM 点测定导线上各点的准确高程（并经平差）。水平角的观测正倒镜六个测回中误差≤±1.8″，每条附合导线长度必须往返观测各三次读数，在允许值内取均值，导线全长闭合差≤±1/80000。 ⑶高程控制
高程控制点的布设利用平面控制点的埋石作为高程控制点，如特殊需要时进行加密，加密的水准点精度不低于高程控制点的精度，其布置形式为附合水准线路。精密水准点的复测采用S1等级水准仪对所交精密水准点进行复测，往返测量。观测精度符合偶然误差±2mm，全中误差±4mm，往返闭合差≤±8mm（L 为往返测段路线段长，以km计）。两次观测误差超限时重测。当重测结果与原测成果比较不超过限值时，取三次成果的平均值。 4.4.2施工测量 根据本合同段隧道特点在各施工洞口各配备一个测量班，每个测量班均由1名测量工程师、4名测量技工组成，共同完成测量工作。测量班依据工作内容配置测量仪器。测量作业程序流程见图所示。 ⑴洞口测量 根据隧道洞口的设计结构和洞口地形标高，详细计算洞口边仰坡开挖边线的坐标和各桩中心坐标。利用附合导线与以上计算坐标的相对关系，使用全站仪在地面上放出洞口边仰坡开挖轮廓线，十米桩中心坐标点位，以放出的坐标点为中心放出开挖边线桩，控制洞口边仰坡的开挖。 测量作业程序流程图 ⑵洞身测量 隧道洞身施工测量根据隧道设计文件，精确计算出线路百米桩的坐标及结构的相关尺寸和标高，并按每10m编制出所有隧道标高表。测量工程师利用洞内测量控制点，及时向开挖面传递中线和高程；由测量班用断面测量仪测设隧道开挖轮廓线、支护钢架架立前后和二次衬砌立模前后轮廓尺寸，进行复核，确认准确后方可进行下道工序施工，并对混凝土净空断面应用激光隧道限界检测仪检查。 在洞内进行施工放样时随时配带气压标、温度计，随时根据实际情况对仪器进行气压、温度的修正。
施工监测方案 第一节 监测方案设计和测点布设原则 18.1.1 监测组织机构 18.1.2 设计原则 1、本工程项目监测方案以安全检测为目的，根据不同的工程项目如（明挖、暗挖、盾构）确定监护对象（建筑物、管线、隧道等），针对监测对象安全稳定的主要指标进行方案设计。 2、本工程项目监测点的布置能够全面地反映监测对象的工作状态。 3、采用先进的仪器、设备和监测技术，如计算机技术、遥测技术等。 项目经理 项目总工 监测测量班 班 长 张孙 良生 李 毛纺 王 暖堂 梁 竹敏 李 强 蒋 明辉
4、各监测项目能相互校验，以利数值计算，故障分析和状态研究。 5、方案在满足监测性能和精度的前提下，可适当降低检测频率，减少检测元件，以节约监测费用。 18.1.3 测点布设原则 1、观测点类型和数量的确定应结合工程性质、地质条件、设计要求、施工特点等因素综合考虑。 2、为验证设计数据而设的测点布置在设计中最不利位置和断面，为结合施工而设的测点布置在相同工况下的最先施工部位，其目的是及时反馈信息、指导施工。 3、表面变形测点的位置既要考虑反映监测对象的变形特征，又要便于来用仪器进行观察，还要有利于测点的保护。 4、除埋测点不能影响和妨碍结构的正常受力，不能削弱结构的变形刚度和强度。 5、在实施多项内容测试时，各类测点的布置在时间和空间上应有机结合，力求使一监测部位能同时反映不同的物理变化量，找出内在的联系和变化规律。 6、深层测点应在施工前30 天布置好，以便监测工作开始时，监测元件进入稳定的工作状态。 7、测点在施工过程中遭到破坏时，应尽快在原来位置或尽量靠近原来位置补设测点，保证该点观测数据的连续性。 18.1.4 主要监测仪器 在本标中，若我局中标将采用由中国地震局第一地形变监测中心研制的“隧道形变自动化监测系统”用于本标监测控制。 该自动化监测系统是对整个被监测区域进行多点同时快速扫描式测量，测试的频率可根据实际情况来设定，因此所取得的每一瞬时观测值更真实、更可靠的反映当时被测目标的变形状态。 1、BOY—1 型臂式倾斜仪 该仪器具有传感器体积小，安装简单灵活，既能分散单个观测，又能多臂组合成隧道变形监测系统。该仪器可用来监测隧道纵向倾斜（沉降）、环缝变形错位及隧道收敛变形等。 主要技术指标 灵敏度：0.005mm—0.01mm（1—2 角秒） 测量范围：±5°或±10°（臂的最大倾斜度）
一、编制依据 1、《工程测量专业质量手册》 2、《建筑工程施工测量规》 3、《建筑变形测量规程》（JGJ/T8） 4、---------------住宅楼建筑施工图纸 5、----------------住宅楼施工组织设计 6、业主提供的工程测量定位及工程水准测量成果 7、公司施工技术管理规定 二、工程概况 2．1、设计概况 本工程为--------------------------住宅楼，位于----市----路南一里----化学纤维研究所，为一栋32层综合楼，设有一层地下室，2～3层为办公用房，4～32层住宅。总建筑面积27359.98m2,室地坪标高±0.000标高相当于黄海高程75.70m。 本建筑为丙类建筑，主体工程结构为框剪结构，地震作用抗震设防烈度为6度，抗震措施6度，抗震等级三级。 本工程基础采用静压预应力高强混凝土管桩（PHC）,静压桩基的桩端持力层为圆砾层，承台面标高分别为-5.50m， -7.00m、-8.00m。 2 .2 现场自然条件 该工程施工场地供电、供水方便，进场道路狭窄，容易造成交通拥堵，交通极其不便，施工场地较狭小，施工管理较困难。
2．3水文情况 场地主要存在两层地下水，第一层地下水主要存在素填土○1层中和淤泥质粘土○2，属上层滞水。主要由大气降雨及地表水渗补给，以排泄和渗透形式向低洼冲沟排泄，水量不大，迳流不畅快，水位及水量随季节变化，没有形成统一稳定的水位。初见水位标高73.00～74.00m 三、施工前的准备 1、人员准备： 本工程设测量管理员 2 名负责本工程与测量有关的工作，测量员2名负责施工过程中的测量放线工作。 2、技术准备： 根据工程任务的要求，收集分析勘测、设计及施工等相关资料。包括：①、城市规划部门测绘成果；②、工程勘察报告；③、施工设计图纸与有关的变更文件；④、施工组织设计及施工方案；⑤、施工场地地下管网及其它构筑物的成果图。○5熟悉首层建筑平面图、基础平面图、有关大样图、总平面图及与定位测量有关的技术资料。○6根据建筑图与结构图校核各部位的尺寸，了解建筑物的平面布置情况，主要轴线，建筑物长、宽，结构特点及解建筑物的建筑坐标、设计高程，在总平面图上的位置，建筑物周围主要建筑物的相互关系和轴线尺寸。 3、检测仪器、鉴定钢卷尺 为了保证测设精度，使用的全站仪、经纬仪、水准仪、塔尺、钢卷尺必须由专业鉴定部门进行鉴定，鉴定合格后投入使用。施工中注意钢卷尺的维护保养，每使用后要用棉纱上黄油，在运输和存放中均不得
