多功能会议系统主要施工方案
1、多功能会议系统施工重点、难点及处理措施
会议系统包括会议讨论系统、音箱扩音系统、视频显示系统、灯光控制系统和中央控制系统。
1）施工重点、难点
·会议讨论系统的施工重点、难点在于设备和家私的配合，讨论机采用桌面安装方式，线缆的处理方法是施工的重点和难点。
·音响扩音系统的施工难度在于扬声器的安装，包括安装方式、高度和角度。
·视频显示系统的施工重点在于投影机的吊顶安装和电动屏幕与装修的配合安装·灯光控制系统的重点和难点在于与装修灯具类型、数量和回路数量的确定。
·中央控制系统的重点在于触摸屏显示界面的编程和对设备的控制模式。
2）处理方法
·家私采用具有暗槽结构的家私，讨论机的线缆可以暗藏在家私的暗槽结构中。
·音响系统的所有设备接线采用焊接方式，电源独立于其他设备电源。
·音箱的安装支架尽量隐藏在音箱后面。
·投影机的吊装支架要求精美，结合装修美观。电动屏幕的安装要求装修在吊顶位置设置凹槽。
·灯具的确定满足系统控制功能基础上，配合装修整体效果，以美观为主。
·中央控制器操作界面采用彩色界面，图形生动形象。
2、多功能会议系统主要施工方案

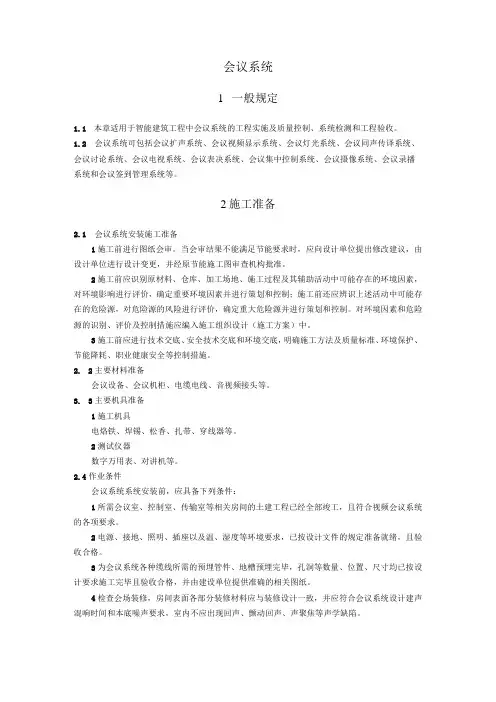

2.1系统设备安装前的检查
1）安装环境的检查
·会议室设备的安装要求土建及装修完毕
·会议室的温湿度、光照度、通风等条件要满足设备安装要求
2）设备的检查
·设备外形完好，内外表面漆层完好
·设备单个通电检查，无异常情况
·小范围内控制系统通电联合检查，各个设备无异常情况
3）线缆的检查
·线缆的布放是否符合设计要求
·线缆的通断检查
·线缆的短路检查
·线缆的接地检查
·线缆的表示应正确
4）所有勘察内容均应作详细记录。
5）设备安装区域要求土建及装修完毕，并具备必要的保安措施。
2.2设备的安装要求
2.2.1会议讨论机
1）所选讨论机的技术性能需能满足系统最终指标要求。
2）确定席位的布置方式，根据席位布置主席机和代表机。
3）讨论机采用手拉手的连接方式进行安装。
2.2.2会议控制主机
1）确定会议讨论机连接完毕，并且保持正常工作状态。
2）PC机配置要求P4 1.2G/128M/40G/14”，操作系统为WIN2000。
2.2.3音箱
1）采用壁挂式安装，高度、角度严格根据安装设计图纸。
2）结合装修、配合美观。
2.2.4投影机
1）采用天花吊顶安装。
2）结合装修、配合美观。
2.2.5电动屏幕
1）采用天花凹槽暗藏安装方式。
2）结合装修、配合美观。
2.2.6主机设备的安装
1）在控制室选择合适位置摆放设备机柜。
2）机柜侧面与墙、机柜背面与墙的净距800mm以上。
3）机柜设备入矩阵主机、功率放大器等固定安装在机柜上，不松动，设备之间应留有适当间隔以通风散热。
4）机柜设备间连接线应牢固连接到相应接线端子，各线缆标识清楚正确，绑扎合理。
2.3 多功能会议系统主要调试方法及测试
2.3.1会议讨论系统
1）系统通电，任意选择主席机或讨论机进行功能操作、调试。
2.3.2音响扩音系统
1）线路检测：音箱线先与功放分离，然后用欧姆表检测，看有无开路、短路或互相粘连等现象。
2）初步检查信号源及信号处理环节：主要依靠调音台以及其他周边设备面板上的信号灯，以确认信号源的信号是否能按预期的方式到达信号处理系统的输出端。
3）接通功率放大器：将调音台的总推子拉下，以免接通功率放大器时音箱受到意外冲击。打开功放电源，慢慢开大功率放大器的音量旋钮（一半或以上），慢慢
推起调音台的总推子，功放的信号灯应点亮或闪烁，主音箱同步放声。
2.3.3视频显示系统
1）播放DVD、录像机或PC机等视频信号源，同时打开投影机电源。
2）通过遥控器选择播放信号，投影屏幕显示播放画面。
2.3.4灯光控制系统
1）灯光控制系统对灯光的控制方式和功能在中央控制系统实现。
2.3.5中央控制系统
1）为会议系统所有设备打开电源。
2）通过彩色触摸屏对各类设备进行分别操作和控制。

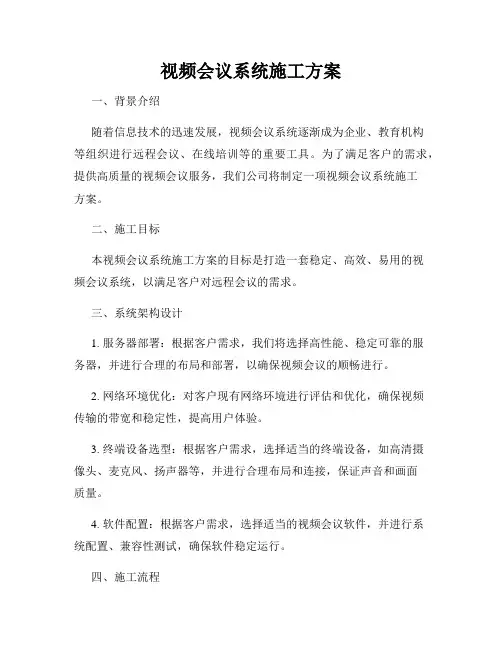

2.3.6视频会议系统
安装前的准备条件
1）在现场设备安装前，设备安装房间的土建、装修应已完工，且不再进行大范围
的装修工序。同时应具备良好的灯光效果。
2）视频会议调试前，用于视频会议通讯的网络交换设备或传输设备应已准备就绪，符合带宽保证或Qos保证需求。
3）准备好和视频会议系统进行连接的音视频输入、输出设备，线缆和接口。
4）准备好调试用的设备分配地址表。
5）准备好用于调试的设备，如PC
设备安装方法
1）设备开箱检验后，放置于相关会议室的系统摆放位置。
2）根据事先确定的系统连线图，正确连接所有外部设备接口连线，包括网络连线、音视频矩阵、录像机、DVD、电视机、投影机、幻灯机、有线电视输入设备等。MCU的安装方法
1）设备开箱检验后，放置于相关会议室的系统摆放位置。
2）连接网络接口（10/100BaseT）连线。
3）安装MCU控制台所用PC的系统软件和触摸屏设备及相关驱动程序。
2.3.7系统调试、测试
1）设备加电后配置设备的IP地址、GateKeeper等基本H.323会议参数。
2）配置设备的H.320网络接口、E1参数等基本H.320会议参数。
3）随机选择两个视频会议终端通过IP地址呼叫实现点到点的视频通讯，并检验视频终端的设备和基本参数配置（如IP地址、可调速率等、静音、远端镜头控制、镜头预置位、输入音视频源的切换等）。
4）随机选择多个视频会议终端通过MCU召开多点视频会议，并调试多点会议的基本音视频功能（如速率设定、4分屏功能等、远端镜头控制、请求发言、触摸屏
切换等）。
5）通过外接PC于视频终端，调试多点会议的数据功能（如共享白板、程序等）。
多功能会议室实施方案
目录 一、项目概述 ------------------------------------------------------------------------------------------------------ 2 1.1建设目标 ------------------------------------------------------------------------------------------------- 2 1.2系统组成 ------------------------------------------------------------------------------------------------- 2 二、建设方案 ------------------------------------------------------------------------------------------------------ 4 2.1方案设计原则 ------------------------------------------------------------------------------------------- 4 2.2视频会议系统会议室环境要求 --------------------------------------------------------------------- 5 2.3会议系统结构布局设计------------------------------------------------------------------------------- 8 2.4会议室系统连接设计方案 --------------------------------------------------------------------------- 9 2.5 供电系统设计 ----------------------------------------------------------------------------------------- 11 2.6方案安全设计 ------------------------------------------------------------------------------------------ 12 三、方案特点与优势-------------------------------------------------------------------------------------------- 13 3.1会议系统的性能特点-------------------------------------------------------------------------------- 13 3.2会议系统的主要系统设备选择研究 ------------------------------------------------------------- 13 四、主要建设依据及其工艺规范 ---------------------------------------------------------------------------- 14 4.1主要建设指标 ------------------------------------------------------------------------------------------ 14 4.2工艺规范 ------------------------------------------------------------------------------------------------ 15 五、施工组织 ----------------------------------------------------------------------------------------------------- 18 5.1人员队伍状况 ------------------------------------------------------------------------------------------ 18 5.3工程施工的步骤--------------------------------------------------------------------------------------- 19 六、服务与维保-------------------------------------------------------------------------------------------------- 20

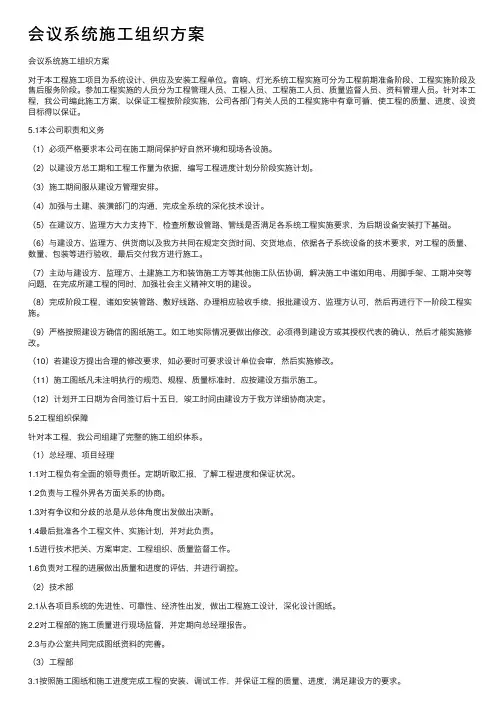

会议系统施工 1、工程概况 1.1、工程内容 本标段包括会议室的扩声系统、音频处理系统、会议发言系统、视频显示系统、中央控制系统、同声传译系统、舞台灯光系统等子系统的设计深化、线路预埋敷设等相关设备材料的采购、施工、调试、运行、售后服务、培训以及与本项目建设相关的工作等， 2.2、总工期要求 按总体建设工程基本要求，以及贵单位针对本项目工程的计划、要求，制定相应的工期计划，并保证按计划施工，按期保质完成本工程。 本工程工期要求：90日历天。 要求质量标准：合格。 2、项目经理及项目管理人员配置 2.1、项目管理机构的组建 我公司高度重视本工程的建设，采用全新的管理模式，即成立工程项目经理部，实行项目经理负责制。我们将“优质、高效、安全、文明”地建设好本工程，为公司创造良好的社会效益和经济效益，为社会奉献精品。根据本工程的规模和特点，选派思想好、业务精、能力强、能融洽、合作好的具有丰富实践经验的年富力强、颇具开拓
精神的管理人员进入项目管理班子。对外适应甲方管理的要求，充分发挥公司的经济技术优势和精诚合作的诚意，对内建立健全项目经理、技术负责人等岗位责任制，确保预定目标的最终实践。组织强有力的工程项目经理部，根据本工程的特点，项目管理机构由两个层次组成。 2.1.1 项目管理层——工程项目经理部 按照《建设工程项目管理规范GB/T50326-2001》组成的项目经理负责制，对工程进度、质量、安全、文明施工、合同履约全面负责，确保工程按照既定质量、进度目标交付使用。 本工程项目经理部领导班子由项目经理、项目技术负责人等组成。 下设：内业技术员、安全主管、材料主管等具体实施项目部的职能。 2.1.2 施工作业层——直接参与施工的作业班组 精选曾施工过多项优质工程并有过施工同类工程经验的各专业班组。 2.2、项目管理人员岗位职责
多媒体会议室工程方案
一、系统概述 随着信息技术的不断发展。一个大型会议室除了要满足传统简单的会议要求外，还应具有高雅格调和优美音质、清晰图像演示，并且可以根据要求扩展配备同声传译系统和投票表决功能以及远程视频会议系统。它由大屏幕显示、多媒体音视频信号源、音响、切换和中央集中控制几大部分组成。选取具备先进功能的DVD和录像机以及实物和图文传送器通过大屏幕投影机还原其图像，为了更高效、实时地指挥需要配备一套中央集中控制设备，控制室内所有影音设备、信号切换、灯光、屏幕升降、音量调节等等功能，大大提高工作效率和简化复杂的操作，能适合所有人士使用而不需要具备专业知识。 根据这一领域的需求以及我们的实际工程经验，我们将整个会议系统分成以下几个子系统： ●智能会议系统 ●大屏幕投影显示系统 ●会议扩声系统 ●远程视频会议系统 ●信号处理系统 ●多媒体音视频系统 ●中央控制系统 二、系统设计原则 1先进型性原则 采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。 2实用性原则 能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。 3可扩充性、可维护性原则 要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。 4经济性原则 在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标
三、智能中控系统简介 现代化的会议场所集合了电脑及多种视音频输入输出设备，操作者需要对每个设备实现控制，还要完成设备间的信号切换，使之在一个或多个演播设备中播出，同时现代化的会议对灯光、电动屏幕及窗帘的配合控制也是必不可少的要求。 针对以上问题，中央控制系统是最佳解决方案, 它将多种信号的选择输出及具体设备的操作集中在一个触摸屏或计算机控制界面上，操作者通过直观的控制界面操作，将复杂的会议设备操作及环境控制变得轻松自如。 现代会议集中了电脑及多种视音频输入输出设备，操作者需要对每个设备实现控制，还要完成设备间的信号切换，使之在一个或多个演播设备中播出；同时现代会议对灯光、电动屏幕及窗帘等环境控制也是必不可少的要求。各种功能集中在一起,单纯靠手工来操作，操作者定会显得无比的繁琐。如何化繁琐为简单呢？把它交给智能会议系统吧！ 四、中控系统主要特点与功能 采用功能齐全、技术成熟、稳定性高，用途广的帝能（TECHLAND）中央控制系统，实现多媒体电教室各种电子设备的集中控制。 操作简单、人性化、智能化； ?整个系统可靠性高； ?尽量多的体现出各种设备的卓越功能，让所有设备工作在最佳状态，发挥设备的最大功效； ?能够控制DVD、录像机、MD 进行播放、停止、暂停等功能； ?能够控制投影机，进行开/关机、输入切换等功能，并能够控制电动吊架、屏幕，实现上升、停止、下降等功能； ?能够控制实物展台进行放大、缩小等功能； ?能够控制音量，进行音量大小的调节功能； ?能够控制A/V矩阵、VGA矩阵，实现音视频、VGA信号自动切换控制功能； ?扩张性好，能够满足客户未来会议室发展与设备更替。
多功能会议厅 设 计 方 案 多功能会议室、投影、中控及音响、讨论发言系统
第一章工程概述 1.1 工程建设目标 此次工程项目是承担鹤壁移动公司多功能会议系统的设计、施工。设计原则以能举办各种类型的多媒体会议为目标。本系统的设计就是提供满足以上功能实现的活动环境。 1.2系统设计技术标准及规范 《民用建筑电气设计规范》JGJ/T16-92 《高层民用建筑设计防火规范》GB50045-95 《智能建筑设计规范》GB50045-95 《工业企业通讯设计规范》GBJ42-81 《工业企业通信接地设计规范》GBJ115-87 《厅堂扩声系统声学特性指标》GYJ25-86 《厅堂扩声特性测量法》GB/T4959-1995 《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93 《歌舞厅扩声系统的声学特性指标与测量方法》WH0301-93 1.3系统设计原则 1.3.1 先进型原则 采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。 1.3.2实用性原则 能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。
1.3.3可扩充性、可维护性原则 要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。 1.3.4 经济型原则 在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。 1.4工程概况 现代化多功能会议厅系统包括大屏幕显示系统、会议扩声系统、舞台灯光系统、会议系统（ACS）、会议电视系统等。然后通过中央集成控制系统将以上各种设备与整个会议环境有机的结合成为一个整体，使会议的管理者只需轻轻一按，便可轻松操纵整个会议进程。 1.5系统设备选型原则 1.选用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商，以保证设计指标的实现和系统工作的可靠性。 2.基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。 3.选用高度智能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。

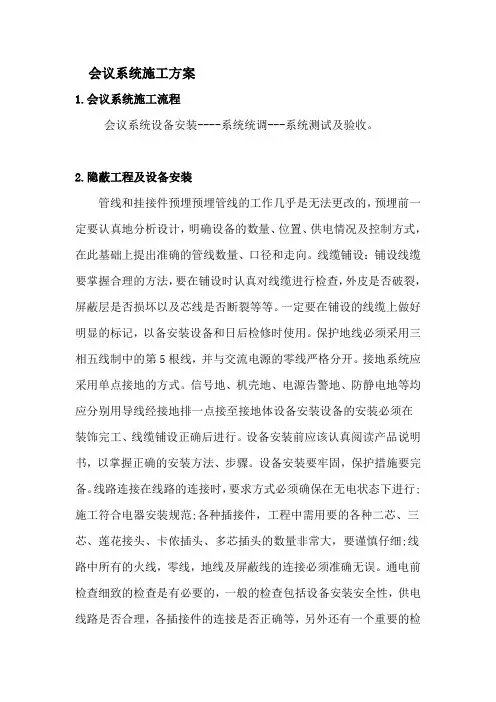

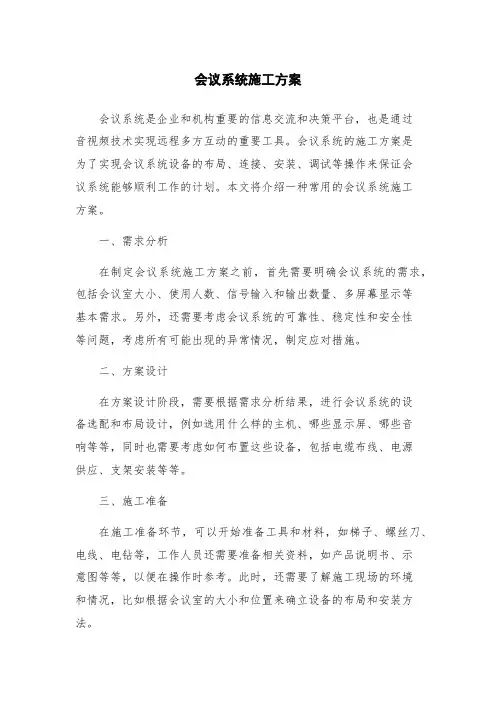

会议系统施工方案 1.会议系统施工流程 会议系统设备安装----系统统调---系统测试及验收。 2.隐蔽工程及设备安装 管线和挂接件预埋预埋管线的工作几乎是无法更改的，预埋前一定要认真地分析设计，明确设备的数量、位置、供电情况及控制方式，在此基础上提出准确的管线数量、口径和走向。线缆铺设：铺设线缆要掌握合理的方法，要在铺设时认真对线缆进行检查，外皮是否破裂，屏蔽层是否损坏以及芯线是否断裂等等。一定要在铺设的线缆上做好明显的标记，以备安装设备和日后检修时使用。保护地线必须采用三相五线制中的第5根线，并与交流电源的零线严格分开。接地系统应采用单点接地的方式。信号地、机壳地、电源告警地、防静电地等均应分别用导线经接地排一点接至接地体设备安装设备的安装必须在 装饰完工、线缆铺设正确后进行。设备安装前应该认真阅读产品说明书，以掌握正确的安装方法、步骤。设备安装要牢固，保护措施要完备。线路连接在线路的连接时，要求方式必须确保在无电状态下进行;施工符合电器安装规范;各种插接件，工程中需用要的各种二芯、三芯、莲花接头、卡侬插头、多芯插头的数量非常大，要谨慎仔细;线路中所有的火线，零线，地线及屏蔽线的连接必须准确无误。通电前检查细致的检查是有必要的，一般的检查包括设备安装安全性，供电线路是否合理，各插接件的连接是否正确等，另外还有一个重要的检
