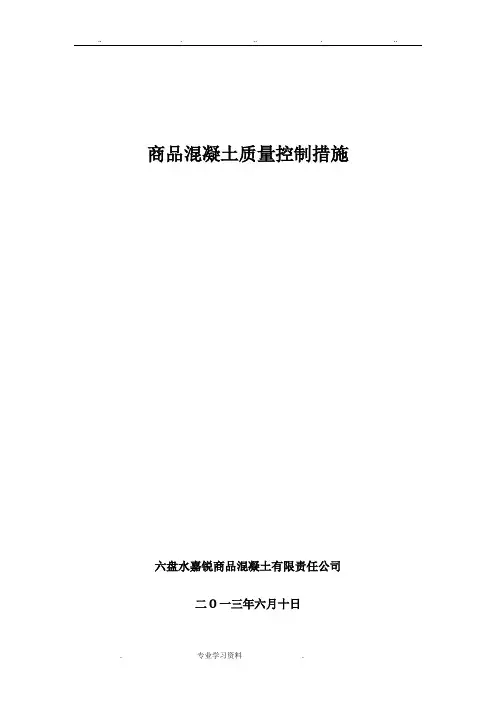

商品混凝土质量控制措施
六盘水嘉锐商品混凝土有限责任公司
二0一三年六月十日
一、原材料控制
1.1水泥：一般以普通硅酸盐水泥为宜。泵送商品混凝土可选用硅酸盐水泥、普通硅酸盐水泥、矿碴硅酸盐水泥和粉煤灰硅酸盐水泥，但不宜采用火山灰质硅酸盐水泥，因为它需水量大，易泌水。水泥的质量控制必须严格，进货时需有生产厂的合格证和品质试验报告，并按规范检验其强度、安定性、细度、需水量等参数，检验合格方可使用。
1.2掺合料：混凝土中掺入一定数量优质的粉煤灰后，不仅能替代部分水泥，而且由于粉煤灰颗粒呈球状具有滚珠效应，起到润滑作用，可改善混凝土拌合物的流动性、粘聚性和保水性。特别是在高标号混凝土或大体积混凝土中掺入合适的粉煤灰，降低混凝土的水化温升，可预防混凝土开裂。粉煤灰按规范抽样检测，保证在Ⅱ级灰以上方可使用，其他质量指标应符合现行行业标准《粉煤灰在混凝土和砂浆中应用技术规程》的规定。
1.3细骨料：细骨料选用质地坚硬、清洁、级配良好的人工砂，细度模数
2.4~2.8，对泵送混凝土通过0.315mm筛孔的砂，不应少于15%，通过0.16mm筛孔的砂，不应少于5%，其他质量指标应符合现行行业标准《普通混凝土用砂质量标准及检验方法》的规定。
1.4粗骨料：根据结构最小断面尺寸和泵送管道内径，选择合理的最大粒径，尽可能选用较大的粒径，同时最大粒径一般不应大于32mm，泵送混凝土用粗骨料最大粒径与输送管径之比应符合《普通混凝土配合比设计规程》的规定。其他质量指标应符合现行行业标准《普通混凝土用碎石或卵石质量标准及检验方法》的规定。
1.5外加剂：外加剂选择根据混凝土性能要求、施工需要、并结合原材料进行试验后决定，外加剂的掺量应根据天气、缓凝时间、早强等要求通过试验确定。进货
时需有生产厂的合格证和品质试验报告,外加剂的分批以掺量划分，掺量大于或等于1%的外加剂以100t为一批，掺量小于1%的外加剂以50t为一批，掺量小于0.01%的外加剂以1~2t为一批,一批进场的外加剂不足一个批号数量的,应视为一批进行检验,检验的外加剂应符合国家现行标准《混凝土外加剂应用技术规范》的规定方可使用。
1.6水：符合国家标准的饮用水。
二、混凝土配合比
2.1混凝土配合比应根据工程结构特点、技术要求、运输距离、气温条件、泵机性能、泵送距离及原材料的特性等情况进行设计、试配。
2.2混凝土配制强度应按下式进行设计、试配。
fcu.0≥fcu.k＋1.645б
式中fcu.0——混凝土配制强度(Mpa)；
fcu.k——混凝土立方体抗压强度标准值(Mpa)；
б——混凝土强度标准差(Mpa)。
2.3混凝土应根据工程的不同结构部位和泵送混凝土的要求由施工单位与商品混凝土供应方共同商定混凝土的坍落度、早强、缓凝等要求。坍落度的确定应考虑到工程结构、气温、泵送、运输距离等因素，以满足工程的要求，防止混凝土泌水、分层、离析，确保工程质量。
2.4为保证混凝土的流动性、粘聚性和保水性，以便于运输、泵送和浇筑，泵送混凝土的砂率要比普通流动性混凝土增大约6%，为38~45%。但是砂率过大，不仅会影响混凝土的工作度和强度，而且能增大收缩和裂缝，即在混凝土配合比设计中确定最优砂率。
2.5当出现下列情况之一时，应重新进行配合比设计、试配：
①对混凝土性能指标有特殊要求时；
②水泥、外加剂或矿物掺合料品种、质量有显著变化时；
③原材料品种或产地发生变化时；
④工程发生设计变更，引起混凝土等级发生变化时；
⑤该配合比的混凝土生产间断半年以上时。
2.6遇有下列情况时，应提高混凝土配制等级：
①现场条件与试验室条件差异较大时；
②C30及以上强度等级的混凝土，采用非统计法评定时。
2.7对特殊要求的混凝土配合比设计，如抗渗混凝土、高强混凝土（C60及以上等级），大体积混凝土等，应严格按《普通混凝土配合比设计规程》中有关规定执行。
三、商品混凝土的拌和
3.1混凝土拌和必须按照试验室签发并经审核的混凝土配合比进行配料,严禁擅自更改。
3.2混凝土组成材料的配料均以重量计,拌和系统称量的允许偏差不得超过规范规定偏差。拌和称量系统水秤、外加剂秤、水泥秤每周校验一次，其它秤每月定期校验一次，以保证拌和楼称量系统的准确性。
3.3混凝土拌和时间通过试验确定，且不得小于规范规定的拌和时间。
3.4混凝土拌和过程中,如原材料情况发生变化时,应及时调整配合比,保证混凝土的质量;
3.5混凝土拌和物出现下列情况之一的，按不合格料处理：
3.5.1错用配料单已无法补救,不能满足质量要求;
3.5.2混凝土配料时,任意一种材料计量失控或漏配,不符合质量要求;
3.5.3拌和不均匀或夹带生料;
3.5.4出机口混凝土坍落度超过最大允许值。
四、商品混凝土的运输
4.1选择混凝土运输设备及运输能力,应与拌和、浇筑能力、仓面具体情况相适应；应使混凝土在运输过程中不致发生分离、漏浆、严重泌水、过多温度回升和坍落度损失；
4.2同时运输两种以上强度等级、级配或其它特性不同的混凝土时，应设置明显的区分标志；
4.3混凝土搅拌车装料前,必须将拌筒内积水倒净, 在运输过程中须保持筒体旋转，以每分钟约3～6转的慢速进行搅动。以确保混凝土拌和物的和易性，不得产生离析和分层现象;
4.4混凝土运送中,当坍落度损失过大时,可在符合混凝土配合比要求的条件下适当处理,严禁往拌筒内加水;
4.5当气温高于30℃或运距较远应考虑采取缓凝措施,使用高效缓凝减水剂,适当延缓混凝土的缓凝时间,减小坍落度损失,保证混凝土的可泵性。
五、商品混凝土的泵送
5.1混凝土泵进料斗上,应安置网筛并设专人监视喂料,以防粒径过大的骨料或异物入泵造成堵塞;且严禁将质量不符合泵送要求的混凝土入泵;
5.2泵机首次泵送混凝土前，应先用1:2水泥砂浆润滑管道。混凝土搅拌车向泵机卸料斗卸料前，必须快速搅拌2～3分钟使混凝土拌和均匀再开始卸料;
5.3混凝土卸入泵机料斗的同时，泵机的搅拌器应不停搅拌。泵机料斗内混凝土
量应始终保持盖过混凝土输送缸，使泵机料斗内经常保持2/3的混凝土，以防管路吸入空气，导致堵管;
5.4泵送混凝土尽量避免停泵，应连续进行。如有间歇应经常使混凝土泵转动，以防堵管; 间歇时间不得超过混凝土从搅拌至浇筑完毕所允许的延续时间;
5.5泵送过程中,严禁向泵机料斗中加水,否则会改变混凝土的水灰比,影响混凝土的强度;
5.6当混凝土可泵性差,出现泌水、离析，难以泵送和浇灌时，应立即对配合比、混凝土泵、配管、泵送工艺等重新进行检查和解决。
六、商品混凝土的质量检验
6.1配备相应的的技术人员和必要的检验、试验设备，建立建全必要的技术管理与质量控制制度，对此供应方建有混凝土材料试验室；
6.2 在混凝土生产过程中,供应方应对使用的原材料、外加剂、配合比进行检查，确保混凝土质量和等级与供应的工程部位要求相符，混凝土拌和后应对坍落度等进行检测，按工程混凝土技术要求及规程规范制作混凝土试块,并作好各项记录；
6.3 混凝土运到现场后，可由监理、施工单位和混凝土供应方共同进行检查、验收。核定所供混凝土品种、等级是否与工程部位要求相符，必要时三方共同见证下制作试块;
6.4 现场监理工程师对质量有怀疑的混凝土，随时可进行抽检。
七、商品混凝土常见裂缝及预防
7.1干缩裂缝及预防------干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥浆中水分的蒸发会产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的
结果。混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0.05~0.2mm之间，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布。干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等等。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。主要预防措施：一是选用收缩量较小的水泥，和混凝土中掺入掺合料,降低水泥的用量。二是混凝土的干缩受水灰比的影响较大，水灰比越大,干缩越大，因此在
混凝土配合比设计中应尽量控制好水灰比的选用，同时掺加合适的减水剂。三是严格控制混凝土搅拌和施工中的配合比，混凝土的用水量绝对不能大于配合比设计所给定的用水量。四是加强混凝土的早期养护，并适当延长混凝土的养护时间。冬季施工时要适当延长混凝土保温覆盖时间，并涂刷养护剂养护。五是在混凝土结构中设置合适的收缩缝。
7.2塑性收缩裂缝及预防------塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩。塑性收缩裂缝一般在干热或大风天气出现，裂缝多呈中间宽、两端细且长短不一，互不连贯状态。较短的裂缝一般长20~30cm，较长的裂缝可达2~3ｍ，宽1~5mm。其产生的主要原因为：混凝土在终凝前几乎没有强度或强度很小，或者混凝土刚刚终凝而强度很小时，受高温或较大风力的影响，混凝土表面失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土的强度又无法抵抗其本身收缩，因此产生龟裂。影响混凝土塑性收缩开裂的主要因素有水
灰比、混凝土的凝结时间、环境温度、风速、相对湿度等等。主要预防措施：一是选用干缩值较小早期强度较高的硅酸盐或普通硅酸盐水泥。二是严格控制水灰比，掺加高效减水剂来增加混凝土的坍落度和和易性，减少水泥及水的用量。三是浇筑混凝土之前，将基层和模板浇水均匀湿透。四是及时覆盖塑料薄膜或者潮湿的草垫、麻片等，保持混凝土终凝前表面湿润，或者在混凝土表面喷洒养护剂等进行养护。五是在高温和大风天气要设置遮阳和挡风设施，及时养护。
7.3温度裂缝及预防------温度裂缝多发生在大体积混凝土表面或温差变化较大地区的混凝土结构中。混凝土浇筑后,在硬化过程中,水泥水化产生大量的水化热，由于混凝土的体积较大，大量的水化热聚积在混凝土内部而不易散发，导致内部温度急剧上升，而混凝土表面散热较快，这样就形成内外的较大温差，较大的温差造成内部与外部热胀冷缩的程度不同，使混凝土表面产生一定的拉应力（实践证明当混凝土本身温差达到25℃~26℃时，混凝土内便会产生大致在10MPa左右的拉应力）。当拉应力超过混凝土的抗拉强度极限时，混凝土表面就会产生裂缝，这种裂缝多发生在混凝土施工中后期。在混凝土的施工中当温差变化较大，或者是混凝土受到寒潮的袭击等，会导致混凝土表面温度急剧下降，而产生收缩，表面收缩的混凝土受内部混凝土的约束，将产生很大的拉应力而产生裂缝，这种裂缝通常只在混凝土表面较浅的范围内产生。温度裂缝的走向通常无一定规律，大面积结构裂缝常纵横交错；梁板类长度尺寸较大的结构，裂缝多平行于短边；深入和贯穿性的温度裂缝一般与短边方向平行或接近平行，裂缝沿着长边分段出现，中间较密。裂缝宽度大小不一，受温度变化影响较为明显，冬季较宽，夏季较窄。高温膨胀引起的混凝土温度裂缝是通常中间粗两端细，而冷缩裂缝的粗细变化不太明显。此种裂缝的出现会引起钢筋的锈蚀，混凝土的碳化，降低混凝土的抗冻融、抗疲劳及抗渗能力等。主要预防
措施：一是尽量选用低热或中热水泥。二是减少水泥用量,将水泥用量尽量控制在450kg/m3以下。三是降低水灰比，一般混凝土的水灰比控制在0.6以下。四是改善骨料级配，掺加粉煤灰或高效减水剂等来减少水泥用量,降低水化热。五是改善混凝土的搅拌加工工艺，降低混凝土的浇筑温度。六是在混凝土中掺加一定量的具有减水、增塑、缓凝等作用的外加剂，改善混凝土拌合物的流动性、保水性，降低水化热，推迟热峰的出现时间。七是高温季节浇筑时可以采用搭设遮阳板等辅助措施控制混凝土的温升速度，降低浇筑混凝土的温度。八是大体积混凝土的温度应力与结构尺寸相关，混凝土结构尺寸越大，温度应力越大，因此要合理安排施工工序，分层、分块浇筑，以利于散热，减小约束。九是在大体积混凝土内部设置冷却管道，通冷水或者冷气冷却，减小混凝土的内外温差。十是加强混凝土温度的监控，及时采取冷却、保护措施。十一是预留温度收缩缝。十二是减小约束，浇筑混凝土前宜在基岩和老混凝土上铺设5mm左右的砂垫层或使用沥青等材料涂刷。十三是加强混凝土养护，混凝土浇筑后，及时用湿润的草帘、麻片等覆盖，并注意洒水养护，适当延长养护时间，保证混凝土表面缓慢冷却。在寒冷季节，混凝土表面应设置保温措施，以防止寒潮袭击。十四是混凝土中配置少量的钢筋或者掺入纤维材料将混凝土的温度裂缝控制在一定的范围之内。
八、技术部日常管理
8.1检测员职责
8.1.1严格执行各项质量控制措施，按国家标准规范、规程及检测实施细则、检测任务通知单等开展检测工作。
8.1.2严格按操作规程正确使用和维护仪器设备，对所负责的仪器设备做到按要求定期保养，使用后及时填写使用情况记录。
8.1.3认真填写原始记录，做好技术数据归档前的整理工作，以保证原始记录准确、可靠、完整、清晰。
8.1.4遵守技术部各项管理制度，负责检测室内务工作。
8.1.5有权拒绝不符合规定的外界干扰，有权越级反映违反规程和弄虚作假的情况。
8.2检测室职责
8.2.1根据检测任务通知单，完成检测工作。
8.2.2检测工作中严格执行执行标准规范。
8.2.3接受上级部门的质量考核，确保检测工作质量。
8.2.4负责检测室仪器设备的维护、保养与使用，确保其在受控状态和有效期内使用。
8.2.5负责各操作间的安全、卫生和环境，确保符合检测工作的要求。
8.3技术负责人（总工）
8.3.1负责试验室的技术工作，组织处理重大技术问题。
8.3.2审批检测工作计划、检测实施细则、操作规程、检测方案、应急预案等技术文件。
8.3.3审批仪器设备周期检定计划、期间核查计划，对仪器设备的添置、更新和报废进行审核。
8.3.4负责组织标准、规范的定期清理和查新工作，对变更标准进行评审确认。
8.3.5负责组织制定并实施能力验证活动或比对计划，对结果有效性组织评价。
8.3.6负责组织制定检测工作发展计划，组织收集、评审国家或行业新标准、新规范、新技术和新方法，确定新增检测项目和检测方法。
8.3.7负责审批偏离申请。
8.3.8负责组织检测质量事故、用户申诉、投诉、检测纠纷的技术分析，并提出处理意见。
8.3.9负责组织检测人员技术培训、考核工作，提出相应培训目标和计划。
8.4样品管理员
8.4.1负责样品验收、编码登记、唯一性标识管理，接收样品时对被测样品的外观进行检查并记录。
8.4.2负责样品安全与保管，做好留样的保管工作，确保保存期内样品完好，采取必要措施满足样品存放条件和存放要求，保持样品的原始状态。
8.4.3负责样品间的清洁、防火、防盗等内务工作。
8.4.4对有可能影响检测质量的问题，及时报告负责人处理。
8.5仪器设备管理员
8.5.1建立建全仪器设备台帐，切实做到帐物相符，使用单位明确。
8.5.2负责收集整理仪器设备相关资料，建立试验室仪器设备档案。
8.5.3负责编制周期检定工作计划，负责仪器设备的周期检定送检工作和标识的管理，保证仪器设备在检定周期内使用。
8.5.4负责仪器设备验收、调试、安装的有关准备工作，并认真做好验收记录，填写开箱验收单，建立仪器设备档案。
8.5.5负责妥善安置仪器设备，使其性能不受不良安置条件和方式的影响。
8.5.6负责办理仪器设备的停用、报废手续。
8.6资料管理员
8.6.1负责各类文件和检测技术资料的收集、整理、归档、保管、借阅等工作。
8.6.2对各类资料建卡、建帐，统一编号，收放整齐，做到方便使用，并执行借阅制度。
8.6.3负责检测报告的发放及归档工作。
8.6.4严格遵守保密制度，检测资料未经技术负责人同意不得向他人提供，不得随意复制、散发检测报告，不得泄漏原始数据。
8.6.5过期资料的销毁应执行相关规定。
8.6.6做好资料的防火、防盗、防蛀工作，以防止资料的损坏。
8.7审核人责任
报告审核为检测、复核、技术负责人三级审核，审核范围包括报告的外观质量和内在质量。
a)一审（检测）责任：对检测数据的准确可靠性负责，审核内容为：
（1）计量单位、符号、术语的正确性。
（2）样品编码传递无误性。
（3）检测结果汇总表中的检测值从原始记录传递过来是否有差错。
（4）主要检测仪器设备计量检定周期内使用的有效性。
（5）检验依据，检验项目名称及其技术指标书写正确性。
（6）检测值计算的正确性、数据处理和有效数据修改的规范化。
b)二审（复核）责任：对检测报告的正确性、严密性负责，审核内容为：
（1）取样品的有效合法性。
（2）检验依据和判定原则文本的有效性和选定的正确性。
（3）有否漏检项目。
（4）检测项目中互有关联项目检测值之间的匹配性可信度。
（5）不合格项目是否复检，重检的原始记录及其数据取舍的合理性。
（6）检验项目单项判定和检验结果综合评价的正确性。
（7）检测报告卷面质量。
c)三审（技术负责人）责任：对检测报告的合理合法性负责，审核内容为：
（1）检测报告可依据的原始记录数据资料的完整性。
（2）检测报告内容的齐全性。
（3）检测报告结论判定的正确性
（4）承检的合法性，即有否超越承检范围。
高考是我们人生中重要的阶段，我们要学会给高三的自己加油打气
大体积混凝土的措施 1、大体积混凝土出现的原因 大体积混凝土由于水泥的水化热，致使混凝土体内产生很高的温度，但又不易散发，导致混凝土体内部与表面产生很大的温差。当温差超过一定临界值时，会使混凝土体产生裂缝，降低混凝土的，从而影响物的质量。 2、大体积混凝土原材料要求 1）、在保证混凝土强度等级的前提下，减少水泥的用量，以控制水化热。 2）、使用水化热较低的大坝水泥、矿渣水泥、或低强度水泥等。 3、大体积混凝土浇筑的质量控制要点 1）、合理分层分块，控制其每次浇筑的几何尺寸，加快混凝土散热速度。 2）、控制水化热。 3）、降低混凝土入仓温度。 4）、控制混凝土体的内外温度。
4、大体积混凝土浇筑的质量控制措施 1）、减小浇筑层厚度，分层浇筑时，各分块平均面积不宜小于50㎡。 2）、优先选用水化热较低的水泥。 3）、在保证混凝土强度等级的前提下，减少水泥用量。 4）、冷却骨料，或加入冰块。 5）、按规定在部分混凝土中适量埋入石块。 6）、在必要情况下，可在混凝土中埋设冷却水管，通水冷却。 7）、混凝土浇筑安排在一天中气温较低时进行。 8）、采取温控措施，加快测温工作，并实施监控。 9）、区别不同的环境、条件，对已浇筑的混凝土分别采取浇水、覆盖、积水等相应的养护方法。 的应急预案 1、混凝土裂缝产生原因 因混凝土的硬化中，水泥放出大量水化热，造成其内外温差大。造成混凝土表面受内部混凝土的约束，产生很大应力，使混凝土因早期强度低而产生裂缝，这种情况出现的裂缝往往较浅。当浇筑混凝土时温度很高，加上水化热的温升很大，使
混凝土的温度更高，在混凝土冷却收缩后，内部出现很大的拉应力没有被释放，则会出现较深裂缝。 2、当在中出现以上裂缝的征兆时，需立即采取如下预防措施： 1）、降低混凝土的浇筑温度。如采用降低骨料的温度，或加冰水，或采取有效措施减少混凝土的温度回升，或用液态氮降低混凝土的温度等。 2）、降低混凝土的浇筑厚度，使混凝土的水化热得到充分散失。 3）、加强浇筑混凝土的表面保护。如浇筑后，表面应及时用麻袋等覆盖，并洒水养护，在炎热夏天应适当延长这一状态养护。 3、对于部分出现了裂缝的治理方法如下： 1）、对于一般结构的缝宽小于的裂缝，因可自行愈合，只采取封闭措施，即一般采用涂两遍环氧胶泥，贴环氧玻璃布，以及喷等机型裂缝表面封闭。 2）、对于有防水要求的结构，缝宽大于的深度及贯穿性裂缝，可根据裂缝的可灌程度采取灌浆方法进行裂缝修补。
商品混凝土质量控制措施为加强混凝土生产和施工过程的质量控制，确保混凝土质量，特制定以下控制措施。 一、混凝土的质量要求 1、混凝土拌和物 1）坍落度：根据本合同段工程情况及现场施工工艺，本合同段砼坍落度要求如下： C15普通混凝土：150±30mm C20普通混凝土：150±30mm C35水下混凝土：200±20mm C25普通混凝土：150±30mm C30普通混凝土150±30mm C35普通混凝土150±30mm C35墩柱、盖梁混凝土80-120mm C40普通混凝土80-120mm C50预制箱梁混凝土140±20mm 2）含气量：掺引气型外加剂的混凝土含气量限值不应超过4%。 3）水灰比和水泥用量 混凝土的最大水灰比不超过0.55，最大水泥用量不得超过500kg/m3(包括替代部分水泥的混合材料),大体积混凝土不超过350 kg/m3，最小水泥用量不少于250 kg/m3。
4）均匀性：混凝土拌和物应拌和均匀，颜色一致，不得有离析、泌水现象。 5）混凝土凝结时间满足施工要求。 2．混凝土的强度 混凝土设计强度等级： 桩基—C35水下混凝土，承台、系梁—C35混凝土，墩柱、盖梁—C35混凝土，箱梁—C50混凝土。 强度按JTG F80/1-2004《公路工程质量检验评定标准》附录D 进行评定： 试件大于等于10组时：R K R n 9.01≥-，R K R 2min ≥，1 2 2--= ∑n nR R S n i n R ——混凝土设计强度等级；n ——同批混凝土试件组数；R n ——同批n 组试件强度平均值；S n ——同批n 组试件强度标准差，当S n ＜0.06R 时，取S n =0.06R ；R i ——第i 组混凝土的抗压强度；R min ——n 组试件中强度最低一组的值；K 1、K 2——合格判定系数，见下表 试件小于10组时：R n ≥1.15R ；R min ≥0.95R 。 箱梁混凝土7天强度应达到设计强度的90%以上，以满足现场施工进度要求。 3、混凝土的外观要求 墩柱、箱梁等外露混凝土达到清水混凝土标准，桥梁外观颜色均匀一致。
大体积混凝土施工的监理控制要点 1、施工准备阶段质量监控 1.1严格审批施工专项方案，抓好施工准备工作 在施工前要求施工单位提交施工组织专项方案，由监理组织业主、监理、施工三方专题讨论后定稿，正式报总监审查。在正式开盘浇筑混凝土前，监理人员必须检查施工单位在技术上、组织上的落实情况。 1.1.1做好混凝土生产厂家考察，多比较几家以便于优中选优。 1.1.2审查混凝土浇筑分段分层的合理性，以利于热量散发，使温度分布均匀。审查温度控制方案的有效性，对温度变化进行预测，在预测的同时对温度进行监测。 1.1.3审查施工方案中温度及温度应力计算，要求大体积混凝土内外温度不超过25℃，温度陡降不应超过10℃。因此，施工中应严格控制温度差，有效控制混凝土裂缝；审查测量措施及测温点布置是否合理；同时注意所采用的材料如水泥、砂石、外加剂等是否符合大体积混凝土的施工要求。 1.1.4核实混凝土的施配结果是否满足设计和施工要求。 1.1.5检查现场机械设备的配置，泵管的布置及阻力计算的合理性。 1.1.6检查预埋件预留孔洞是否齐全，钢筋分布是否合理。 1.1.7核实近期的气象情况以及供电情况。 1.1.8督促施工单位落实管理人员及施工人员的组织技术
安排，并列值班表。 1.1.9检查抗渗、抗压试模是否齐全。 1.1.10审查大体积混凝土的浇筑方案组织是否合理；大体积混凝土分段分层浇筑时间差，控制是否在初凝之前。 1.1.11审查浇筑路线是否合理，施工时必须按照路线予以落实。 1.1.12审查施工中的安全、文明施工控制措施是否可靠。大体积混凝土浇筑方法是否妥当。 1.2优化混凝土配比，严格控制原材料质量 大体积混凝土施工中对裂缝的控制非常重要，其中配合比设计是关键。工程实践表明，合理的配合比可有效地减少水化热，降低绝热温升，因此要求施工单位应提前一个月进行提交。针对本工程的混凝土配合比设计，大体积混凝土可按60d强度设计。配合比的设计中应考虑以下几点。 1.2.1材料及外加剂的有关要求 1.2.1.1采用较低水化热和安定性好的水泥，如矿渣硅酸盐水泥，所用水泥控制出厂半个月以上，以降低水泥的活性，禁止使用刚出窑的水泥。 1.2.1.2掺粉煤灰。在保证大体积混凝土强度的前提下，尽可能减少水泥用量，降低水化热峰值，通过做绝热温升试验，优选混凝土配比。粉煤灰要求选用同一厂家，同一批次的优质I级灰，并严格控制其烧失量、含硫量符合GBJl46--1990《粉煤灰混凝土应用技术规范》。
混凝土工程施工质量管理控制要点 一、混凝土浇筑之前需具备的条件 1、钢筋工程（包含但不限于墙体插筋、楼板插筋、构造柱插筋等）完成，并且验收合格； 2、模板工程完成，并且验收合格； 3、满堂脚手架工程完成，并且验收合格； 4、降板区（包含但不限于卫生间、楼梯间、上反梁等）的吊模完成，并且验收合格； 5、后浇洞口（包含但不限于水暖井）的预留施工完成，并且验收合格； 6、预留洞口（包含但不限于电井、风井、电梯呼梯按钮、消防箱、电箱、排气道等）的预留施工完成，并且验收合格； 7、安装的预留预埋施工完成，并且验收合格； 8、施工措施工作已完成，并且验收合格。 （1）外架拉结点按要求预留； （2）卸料平台锚环按要求预留； （3）悬挑脚手架锚环按要求预留； （4）卸载钢丝绳锚环按要求预留； （5）钢筋安装完毕，作业面铺设跳板进行下道工序施工。 二、混凝土运输 1、在运输途中及等候卸料时，应保持搅拌运输车罐体正常运转，
不得停转。 2、混凝土搅拌车到达浇筑地点后，卸料前必须快档旋转罐车不少于20秒，以防混凝土离析。 三、混凝土后场控制 1、运至现场的混凝土强度等级符合设计要求，没有离析现象，实测塌落度符合要求，施工中应特别注意严禁私自加水。 2、混凝土浇筑之前，首先检查混凝土小票，保证此车混凝土确实属于本工程，且强度等级符合要求，同时检查混凝土的运输时间，测定混凝土塌落度，一般两小时测一次。 3、混凝土浇筑之前，必须要求塌落度筒摆放到位，以保证混凝土塌落度能够及时检测。 4、在有洗车池的情况下，混凝土运输车必须将冲洗的污水冲洗到洗车池内；在没有洗车池的情况下，料斗或小推车必须摆放到位，混凝土运输车必须将冲洗的污水冲洗到料斗或小推车内，严禁将污水直接冲洗到混凝土泵内。 四、楼板标高控制 1、支设布料机处是顶板混凝土浇筑时容易出现浮浆、漏筋、凹坑等缺陷的地方，施工中应注意：①洗泵水应注入料斗中吊走，不能直接浇筑在楼板上。②混凝土浇筑完成应及时把布料机吊走，瓦工及时整平、振实。 2、楼板的标高控制采用拉水平通线的方式进行，浇筑前在墙柱钢筋上提前画出50线。
商品砼质量控制要点 一、商品砼供应技术要求。 1现场监理人员会同承包商实地考察砼供应商的供应能力、生产设备运转情况、砼运输能力、混凝土原材料试验水平及企业的质量管理体系、技术保证体系、质量保证体系等；考察砂子、石子的筛洗工艺、外加剂计量工艺；试验设备、搅拌计量设备、混凝土运输车、泵车等主要技术人员、操作人员上岗证，各种规章制度、程序、质保措施等是否真正落实到人。 2、施工总承包方与砼供应商签订的砼供应合同中应明确如下内容： ①水泥的品种、强度等级等特性；②砂、石料的粒经要求；③砼抗冻、早强要求，并明确技术指标；④砼出厂温度（冬施砼）；⑤砼坍落度正负误差范围；⑥砼初凝时间要求（含外加剂的试验）；⑦砼供应速度要求；⑧合同中的技术指标要与工程的砼施工方案、砼措施交底相吻合。 3、商品砼原材料质量控制要求如下： ⑴水泥：应采用普通水泥和低热化热矿硅酸盐水泥，不准使用质量不稳定的小水泥厂生产的小批水泥。监理应对水泥的品种、标号、包装（散装仓号）、出厂日期 等进行检查验收； ⑵粗骨料（石子）：应用5-25mm连续及配的碎卵石，含泥量小于1%采用泵送，高度在50m以下时石子最大粒径与输送管径之比不宜大于1: 2.5，高度在50—100m 时，石子粒径与输送管径之比宜在1 : 3 —1 : 4左右； ⑶细骨料（砂子）：应采用细度模数为2.5 —3.2的中砂，通过0.315mm筛孔的 砂不少于15%地下室施工要采用级配中砂，细度模数2.3 —3.0，粒径0.35 —0.05mm 含泥量小于3%砼中砂率应控制在40流右； ⑷粉煤灰：粉煤灰分为三个等级，普通砼及轻质料钢筋砼应用U级，C15以下的素砼可用川级，高强度砼（C50及以上）要用I级；
室内混凝土浇筑质量控制措施 为了保证地面混凝土质量，要求严格执行公司下发的《关于厂房（车间）混凝土地面质量控制方案的通知》文件（见附件），同时要求混凝土浇筑前，进行技术交底，使施工操作人员和现场管理人员了解、掌握地面混凝土浇筑操作工艺流程和质量保证措施、方案。浇筑混凝土时要求施工单位技术人员24小时跟踪管理，同时要求监理单位跟踪检查施工质量，且技改部派专人跟踪检查工程质量及督查监理单位跟踪检查，并对监理单位检查的结果进行抽查核实。 1、混凝土浇筑工艺流程： 技术交底----清理干净地面垫层垃圾、浮土、残留混凝土----绑扎、调整钢筋（检查钢筋保护层、钢筋加固支撑设置、钢筋锈蚀）----提前一天浇水湿润地面垫层---浇筑前洒水湿润-----垫层的清理、钢筋、模板报验-----对铺设在钢筋上管道及设备阳角处做加强钢板网处理-----混凝土浇筑----振捣-----混凝土找平-----收光（机械收光，局部人工收口）----切缝（地面施工完成24～36小时内完成切缝，每块面积不大于25mm2）----覆盖掩护（草帘或者棉毡或者覆膜浇水养护不少于14天）----成品保护（没有达到设计强度时禁止任何车辆行驶）。 2、试验段： 在进行大面积混凝土浇筑前，首先完成符合《建设工程施工质量统一验收规范》规定的质量标准试验段准（工程质量首先要满足企业验收标准），本工程标准试验段面积约为200m2（其中含外加剂的商混面积浇筑约为100M2、不含任何外加剂的商混浇筑面积约为100M2，外加剂的名称是微膨胀剂）,通过试验段确定后期混凝土地面各项指标的验收标准。当试验段检查合格后方可进行大面积混凝土地面浇筑。 3、分仓浇筑： 针对厂房大面积混凝土，按照一定的模数分仓支模，地面混凝土施工采用“按柱网纵向分块，横向分格，明暗缝相结合”的原则，分仓跳格施工，分仓距离不大于6m。同时要求模板采用没有变形的型钢模板支设，模板标高依据室内±0.000抄测，确保模板标高误差控制在1mm内，按照每20-24米设置通长后浇带，后浇带宽度为800mm—1000mm，后浇带要求在28天后施工。
毕业论文（设计） 题目：大体积混凝土施工中容易出现的问题及质量控制 学院： 姓名： 班级： 专业：学号： 二零一七年三月
摘要 大体积混凝土: 混凝土结构物实体最小尺寸等于或大于1m，或预计会因水泥水化热引起混凝土内外温差过大而导致裂缝的混凝土。 近年来，随着建设事业的快速发展，高层建筑工程、地下建筑工程呈现项目多、规模大，相应大体积钢筋混凝土工程也越来越多地被采用。在对大体积混凝土施工管理中发现，大体积混凝土还处于起步发展阶段，对其构造特点、所用材料特性和施工工艺要求，特别是对大体积混凝土裂缝的防治，还处于不断探索、不断深化的过程中。 本文系统地分析了大体积混凝土裂缝产生原因，在理论联系实际中探讨了大体积混凝土裂缝的防治措施，总结大体积混凝土浇筑方案，从而实现大体积混凝土成功浇筑的案例。 关键词：大体积混凝土温差开裂控制
目录 第1章绪论 (1) 第2章大体积混凝土裂缝产生原因 (2) 2.1 前言 (2) 2.2 大体积混凝土裂缝形成的原因 (2) 2.2.1温差裂缝 (2) 2.2.2收缩裂缝 (3) 第3章大体积混凝土裂缝防治措施 (4) 3.1设计措施 (4) 3.2施工措施 (4) 3.2.1优选混凝土各种原材料 (4) 3.2.2施工控制措施 (5) 第4章大体积混凝土浇筑方案 (7) 4.1混凝土配合比设计 (7) 4.2混凝土的浇筑方案选用 (7) 4.3预测温度、设计养护方案 (8) 4.4确定保温材料的厚度，预测混凝土表面温度 (9) 第5章大体积混凝土浇筑成功案例 (11) 结束语 (13) 致谢 (13) 参考文献 (13)
浇筑混凝土质量控制要点超全总结 一、商品混凝土质量控制 1.对进场的每车混凝土在浇筑前进行塌落度检测，确保混凝土的和易性符合设计要求。 进场混凝土塌落度实地检测 2.要求混凝土搅拌站在现场设置技术人员进行和易性的及时调节，严禁项目部管理人员和工人加水。 3.要与商品混凝土搅拌站签订《商品混凝土供货技术合同》，合同中要按照现行规范和设计图纸的要求对商品混凝土各项技术指标做明确的约定。其目的是确保商混厂家供应的混凝土的质量符合设计和施工要求。项目部还要不定期派人去搅拌站抽查，搅拌站各种原材料的质量与检验合格证。 二、混凝土施工前准备工作 1.混凝土浇灌申请：提前与搅拌站联系好，确定混凝土供应的时间、发车间隔时间、发车数量。浇筑混凝土前，预先与搅拌站办理商品混凝土委托及申请，委托单的内容包括：混凝土强度等级、方量、坍落度、初凝终凝时间、是否加外加剂以及浇筑时间等。 2.机具和人员：施工用的机具、人员、水电准备充分，同时配备一名电工准备对出故障机械随时检修。 3.浇筑混凝土层段的模板、钢筋、预埋件及管线等全部安装完毕，检查模板、钢筋、保护层和预埋件等的尺寸、规格、数量和位置，相应偏差值应符合《混凝土结构工程施工质量验收规范》（GB J50204）的规定。班组间形成交接检查记录并办理完成隐检、预检手续。 三、混凝土浇筑过程质量控制 1.基础混凝土施工 1）浇筑混凝土的下料口距离所浇筑的混凝土面高度如超过2m，应使用串筒、溜槽下料，防止混凝土发生离析。2）浇筑台阶式基础，应按每一台阶高度内分层一次连续浇筑完成，每层先浇边角，后浇中间，均匀摊铺，振捣密实。每一台阶浇完，台阶部分表面应随即原浆抹平。3）浇筑柱基础应保证柱子插筋位置的准确，防止位移和倾斜。浇筑时，先满铺一层 5~10cm厚的混凝土，并捣实，使柱子插筋下端与钢筋网片的位置基本固定，然后再继续浇筑，并避免碰撞钢筋。4）浇筑条基应分段连续进行，一般不留施工缝。各段各层间应相互衔接，每段长2~3m，使逐层呈台阶梯形推进，并注意使混凝土充满模板边角，然后浇筑中间部分，以保证混凝土密实。5）基层底板混凝土浇筑，一般沿长方向分2~3个区，由一端向另一端分层推进，分层均匀下料。当底板面积很大，宜分段分组浇筑，当底板厚度小于500m m，可不分层，采用斜向赶浆法浇筑，表面及时平整。当板厚大于500m m ，宜分层浇筑，每层厚250~300m m，分层用插入式振动器捣固密实，防止漏振，每层应在混凝土初凝时间内浇筑完成。 6）基础墙体一般先浇筑外墙，后浇筑内墙柱，或内外墙柱同时浇筑，外墙浇筑采用分层分段循环浇筑法，绕周长循环转圈进行，直至外墙浇筑完成。 2.顶板混凝土施工1）顶板混凝土浇筑操作工艺（1）顶板混凝土浇筑路线由一端开始，连续浇筑。混凝土下料点宜分散布置，间距控制在2m左右。
浅谈大体积混凝土的浇筑 浅谈大体积混凝土的浇筑、浅谈大体积混凝土的浇筑、测温及养护控制 近几年来，大体积混凝土的使用在高层建筑基础厚筏底板中较为常近几年来，由于近几年来中高层建筑使用大体积混凝土很普遍，因而施工单见，由于近几年来中高层建筑使用大体积混凝土很普遍，位大体积混凝土浇筑、测温及养护手段也随之完善，施工技术也较为位大体积混凝土浇筑、测温及养护手段也随之完善，成熟，随着大体积混凝土施工技术的不断完善、成熟，成熟，随着大体积混凝土施工技术的不断完善、成熟，施工难度同时也在降低。也在降低。 正是由于大体积混凝土的普遍常见，正是由于大体积混凝土的普遍常见，在这段时期，在这段时期，施工单位对大体积混凝土的施工重视程度降低，套用和单凭经验主义也较普遍，施体积混凝土的施工重视程度降低，套用和单凭经验主义也较普遍，工管理人员的质量控制意识松懈，放松了对大体积混凝土监测、监控工管理人员的质量控制意识松懈，放松了对大体积混凝土监测、工作，在大体积混凝土的浇筑、养护工作中，也较为随意，工作，在大体积混凝土的浇筑、养护工作中，也较为随意，没有足够的重视。因而，就大体积混凝土的施工，本文提出质量控制措施方法，的重视。因而，就大体积混凝土的施工，本文提出质量控制措施方法，希望对现场施工起到一定的指导作用，能够引起对质量控制的重视。希望对现场施工起到一定的指导作用，能够引起对质量控制的重视。 一、大体积混凝土的定义 在确定什么情况属大体积混凝土各国的标准大多不一，我国对大在确定什么情况属大体积混凝土各国的标准大多不一，1m，体积混凝土的定义为混凝土结构物实体最小尺寸等于或大于1m，或预计会因水化热引起混凝土内外温差过大超过摄氏度而导致裂缝预计会因水化热引起混凝土内外温差过大超过25 摄氏度而导致裂缝的混凝土，其他国家混凝土结构实体最小尺寸有的为大于或等于的混凝土，0.8m， 1.2m，因各国大体积混凝土的定义不同，0.8m，有的为大于或等于 1.2m，因各国大体积混凝土的定义不同，各国针对大体积混凝土的施工技术措施也就存在差异，各国针对大体积混凝土的施工技术措施也就存在差异，也就存在差异从我国对大体积混凝土的定义来看，对混凝土的裂缝控制技术措施要求是相当严格积混凝土的定义来看，的。 二、对混凝土配合比的控制 混凝土配合比的合理性不仅仅影响到混凝土自身强度要求，还会混凝土配合比的合理性不仅仅影响到混凝土自身强度要求，影响浇筑时的泵送要求、坍落度、和易性等，以及混凝土浇筑后的水影响浇筑时的泵送要求、坍落度、和易性等，化热产生的多少，特别是大体积混凝土水化热的控制将影响到混凝土化热产生的多少，的裂缝控制既而影响整个大体积混凝土的质量。的裂缝控制既而影响整个大体积混凝土的质量。 1、确定合理的水泥。在大体积混凝土中，混凝土温度的升高主确定合理的水泥。在大体积混凝土中，要因素是水泥产生的水化热，因而，对大体积混凝土原材料水泥应该要因素是水泥产生的水化热，因而，选用低水化热和凝结时间较长的水泥，选用低水化热和凝结时间较长的水泥，在昆明地区常使用的是矿渣硅在昆明地区常使用的是矿渣硅酸盐水泥，尽可能不用硅酸盐水泥或普通硅酸盐水泥，以减低水泥所酸盐水泥，尽可能不用硅酸盐水泥或普通硅酸盐水泥，产生的水化热。如要采用高水化热的水泥，就必须采取相应措施延缓产生的水化热。如要采用高水化热的水泥，水化热的释放。水化热的释放。 2、砂石料的级配要合理。一般情况下，石料要采用连续级配，砂石料的级配要合理。一
商品砼质量控制要点 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
商品砼质量控制要点 一、商品砼供应技术要求。 1、现场监理人员会同承包商实地考察砼供应商的供应能力、生产设备运转情况、砼运输能力、混凝土原材料试验水平及企业的质量管理体系、技术保证体系、质量保证体系等；考察砂子、石子的筛洗工艺、外加剂计量工艺；试验设备、搅拌计量设备、混凝土运输车、泵车等主要技术人员、操作人员上岗证，各种规章制度、程序、质保措施等是否真正落实到人。 2、施工总承包方与砼供应商签订的砼供应合同中应明确如下内容： ①水泥的品种、强度等级等特性；②砂、石料的粒经要求；③砼抗冻、早强要求，并明确技术指标；④砼出厂温度（冬施砼）；⑤砼坍落度正负误差范围； ⑥砼初凝时间要求（含外加剂的试验）；⑦砼供应速度要求；⑧合同中的技术指标要与工程的砼施工方案、砼措施交底相吻合。 3、商品砼原材料质量控制要求如下: ⑴水泥：应采用普通水泥和低热化热矿硅酸盐水泥，不准使用质量不稳定的小水泥厂生产的小批水泥。监理应对水泥的品种、标号、包装（散装仓号）、出厂日期等进行检查验收； ⑵粗骨料（石子）：应用5-25mm连续及配的碎卵石，含泥量小于1%。采用泵送，高度在50m以下时石子最大粒径与输送管径之比不宜大于1：，高度在50—100m时, 石子粒径与输送管径之比宜在1 : 3—1 : 4左右； ⑶细骨料（砂子）：应采用细度模数为—的中砂，通过筛孔的砂不少于15%。地下室施工要采用级配中砂，细度模数—，粒径—，含泥量小于3%。砼中砂率应控制在40%左右；
大体积混凝土施工质量保证篇 1 浇筑前准备阶段质量控制措施 1.1 材料 在保证混凝土强度及耐久性的前提下，采用低水化热的水泥，在混凝土中掺加10~15℅粉煤灰减少水泥用量，根据实验每减少10Kg水泥，其水化热使混凝土的温度相应的降低1℃，每增加20Kg粉煤灰又能减少10Kg水泥。 采用骨料堆场加遮阳棚，以降低骨料温度。严格控制骨料的针片状含量，优化骨料级配，以减少水泥用量，降低水化热，同时要尽量降低砂、石的含水率， 严格控制含泥量。 在混凝土中适当的掺入缓凝型高效减水剂来降低水泥用量和减少水灰比，来降低混凝土温升和减小收缩变形。 大体积混凝土浇筑前的施工机具、养护材料、应急备用设备需提前准备到位。 1.2 人员 统筹安排人员，合理细化工作。大体积混凝土浇筑前需编制施工值班表，将各项工作进行分解细化，责任到人。 1.3 机械 ——混凝土搅拌系统：2~3套搅拌机组，额定单机产量为60m3/h； ——混凝土运输车：额定运输量为8m3/车； ——布料机：HG28G； ——泵车：SY5385THD-37/46/50； ——振捣棒：ZN-25/50； ——其他：冲毛机、空压机、洒水车、柴油发电机等 1.4 技术及现场准备 (1) 进场原材料（钢筋、水泥、砂子、石子）必须符合设计图纸及施工验收规 范规定。检查要点: (a) 首先应检查进场水泥的品种、级别、包装或散装仓号、出厂日期、出厂
合格证、出厂检验报告，并按规定进行见证取样复检，其强度、安定性、初凝终 凝时间等性能指标必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》等规定，另外应注意根据混凝土工程的特点、所处环境条件和混凝土设计性能要求合理选用水泥品种。比如：为了降低大体积混凝土的水化热，配制C40以上的高强混凝土或快硬混凝土时，宜优先选用质量稳定、强度等级不低于42.5级的硅酸盐水泥或普通硅酸盐水泥；钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥等。其次是砂子、石子、外加剂、掺合料、钢筋等原材料的质量， 必须经过取样试验符合标准，对未经专业监理工程师检查验收或验收不合格的材 料禁止使用。钢筋的进场质量必须符合《钢筋混凝土用热轧带肋钢筋》等的规定取样作力学性能检验。 (b) 施工图纸上面备注原材料产地的必须符合设计图纸要求。 (c）进场原材料经现场检验合格后，现场见证取样送到有资质的试验室试 验合格后方可浇筑混凝土。 (2) 模板验收合格。检验的要点是 (a) 模板及支架的选用是否按施工组织设计方案执行，模板的轴线、标高、 几何尺寸是否符合设计要求，模板拼缝是否严密、表面隔离剂涂刷是否均匀， 无油污，模板内清理是否干净并充分湿润。 (b) 模板支撑系统是否稳定、牢固。模板制作必须保证工程结构和构件各部分形状尺寸和相互位置的正确性，支撑系统须具有足够的承载能力，刚度和 稳定性。 (3) 钢筋工程验收合格。检查要点 (a) 钢筋的品种、规格、数量、位置、保护层、间距和加工形状是否符合 设计要求。钢筋的连接形式和连接工艺、钢筋的接头位置和间距是否符合设计 和施工验收规范要求。 (b) 钢筋的锚固长度、绑扎搭接长度、焊接长度和焊接质量是否符合设计 和规范要求。钢筋的弯钩和弯折角度、弯弧、弯后的平直长度部分、受力钢筋 骨架定位，以及箍间距和箍筋加密区是否符合设计和规范要求。 (d) 钢筋的焊接接头和机械连接接头见证取样试验是否符合相关规程、规 范要求。
大体积混凝土施工质量控制要点 （1）大体积混凝土的浇筑方案 厚大体积的混凝土浇筑时，为了保证结构的整体性和施工的连续性，采取分层浇筑时。应保证在下层混凝土初凝前将上层混凝土浇筑完毕。浇筑方案根据整体性要求、结构大小、钢筋疏密及混凝土供应等情况可以选择全面分层、分段分层、斜面分层等3种方式。 （2）大体积混凝土的振捣 混凝土采取振捣棒振捣。在混凝土初凝以前对混凝土进行二次振捣，排除混凝土因泌水在粗骨料、水平钢筋下部生成的水分和空隙，提高混凝土与钢筋的握裹力，防止混凝土因沉落而出现的裂缝，减少内部微裂，增加混凝土密度，使混凝土抗压强度提高，从而提高抗裂性。 （3）大体积混凝土的养护 养护方法分为保温法和保湿法俩种。为了使新浇筑的混凝土有适宜的硬化条件，防止在早期由于干缩而产生裂缝，大体积混凝土浇筑完毕后，应在12h内加以覆盖和浇水。普通硅酸盐水泥拌制的混凝土养护时间不得少于14d；矿渣水泥、火山灰水泥等拌制的混凝土养护时间不得少于21d。 （4）大体积混凝土裂缝的控制 1优先选用低水热化的矿渣水泥拌制混凝土，并适当使用缓凝剂。 2在保证混凝土设计强度等级前提下，适当降低水灰比，减少水泥用量。 3降低混凝土的入模温度，控制混凝土内外的温差（当设计无要求时，控制在25℃以内）。如降低拌合水温度（拌合水中加冰屑或用地下水）；骨料用水冲洗降温，避免暴晒。 4及时对混凝土覆盖保温、保湿材料。 5可在基础内部预埋冷却水管，通入循环冷却水，强制降低混凝土水化热温度。 6在拌合混凝土时，还可掺入适量合适的微膨胀剂或膨胀水泥，使混凝土得到补偿收缩；减少混凝土的温度应力。 7设置后浇缝。当大体积混凝土平面尺寸过大时，可以适当设置后浇缝，以减少外应力；同时也有利于散热，降低混凝土的内部温度。 8大体积混凝土必须进行二次抹面工作，减少表面收缩裂缝。
湖北省预拌混凝土质量监督管理 暂行办法（征求意见稿） 第一章总则 第一条为加强预拌混凝土质量监督管理，保证建设工程质量，根据《建筑法》、《建设工程质量管理条例》等有关法律、法规及相关技术标准，结合我省实际，制定本办法。 第二条本办法适用于湖北省行政区域内房屋建筑和市政基础设施工程预拌混凝土生产、运输和使用的质量监督管理。 第三条本办法所称预拌商品混凝土，是指由水泥、集料、水以及根据需要掺入的外加剂和掺和料等按一定比例，在搅拌站（厂）经过计量、拌制后出售并采用运输车在规定时间内运至使用地点的混凝土拌合物。 第四条省建设主管部门对全省预拌混凝土实施统一监督管理。 县级以上建设主管部门负责对本行政区域内的预拌混凝土实施监督管理。 受建设主管部门委托的工程质量监督机构(以下简称监督机构)对预拌混凝土具体实施质量监督管理。 第五条对企业生产活动中的违法违规行为，任何单位和个人均有权向建设主管部门或监督机构投诉或举报。接到投诉或举报的建设主管部门或监督机构，应按有关程序和规定进行调
查取证，并根据查实的情况进行处理。 第二章基本要求 第六条预拌混凝土生产企业（下称企业）应取得建设主管部门颁发的资质证书，并在资质规定的范围内组织生产经营活动。未取得资质的不得生产销售。 第七条企业的混凝土专项实验室必须通过省级以上质量技术监督部门的计量认证并取得计量合格证。实验室应实行主任负责制，并设有专职技术（质保）负责人，主要人员变更时应及时将变动后的相关材料报送建设主管部门或监督机构备案。 第八条企业应对主要设备进行定期保养和维修，保持设备完好。搅拌计量设备的精度应符合国家相关标准的规定。计量器具除按有关规定委托质量技术监督部门进行检定外，还应做好企业的自检工作。 第九条企业应建立健全企业质量管理体系，编制质量手册、程序文件和作业指导书及各项规章制度。 第十条企业应设立质量管理部门负责企业的质量管理工作。主要内容和要求： (一)根据产品质量要求，制定原材料、生产过程和半成品、成品的关键控制点和内控技术指标，并检查落实； (二)采用适宜的方法对质量管理体系过程进行控制，采用调查、评审、统计技术等方法进行测量，评价持续改进质量管理
砼质量控制措施 主要包括：管理体系—砼搅拌站的要求—施工准备—砼浇筑—施工缝留置——砼养护—砼试块的留置——质量标准—注意安全事项1．管理体系 为确保工程施工质量，施工现场按项目管理法组织施工，组建工程项目经理部，实行项目经理负责制，选派具有多年经验并主持过大型共公建筑项目的工程施工、具有二级注册建造师资质、懂技术、会管理、善经营的人员担任项目经理。项目技术负责人选派具有多年施工经验、技术水平高的高级工程师担任。 在项目经理的领导下，本着精干高效的原则，设置相应的职能部门和配备一定数量的管理人员，并明确职责。项目经理部由技术水平高、责任心强、有吃苦耐劳精神、敢打善打硬仗、服从指挥、遵守纪律、有创优经验及同类工程施工管理经验的人员组成，主要管理人中具有相应的岗位资格证书。 管理体系网络图：（见附图） 2.混凝土搅拌站的要求： 2.1砼泵送技术要求: 1、混凝土泵的操作人员必须经过专门培训合格后，方可上岗操作。 2、必须保证砼泵连续工作，如发生故障、停歇时间超过45分钟 或出现离析现象，应立即用压力水或其他方法冲洗泵管内的残留砼。 3、安置泵机时应根据要求将其支腿完全伸出，并插好安全销。并 对泵机基础采取硬化措施，防止泵机移动或倾翻。 4、泵机安装后应按使用说明书的规定进行全面检查，符合要求后
方可开机进行空转。泵机启动后应泵送适量的水，以湿润泵机的料斗、活塞及泵管内壁等直接与砼接触的部位。经检查确认泵机及泵管中没有异物后，采用1：2水泥砂浆进行润滑，但润滑用的水泥砂浆不得当做混凝土浇筑在模板内。 5、泵送时应先慢后快、逐步加速，同时观察泵机的压力和各系统 工作情况，待运转正常后再按正常速度进行泵送。 6、砼搅拌运输车给砼泵喂料时应符合下列要求： （1）喂料前，应用中、高速旋转拌筒，使砼拌合均匀，避免出料的砼分层离析。 （2）喂料时，反转卸料应配合泵送均匀进行，且应使砼保持在集料斗高度标志线以上。 （3）暂时中断泵送作业时，应使拌筒低速搅拌砼。 （4）砼泵进料斗上，应安置网筛并设专人监视喂料，以防粒径过大骨料或异物进入砼泵造成堵塞。 7、向下泵送混凝土时，应先将输送管上气阀打开，待输送管下段有一定压力时方可关闭气阀。 8、泵送完毕时，应将混凝土泵和输送管清洗干净。 9、排除堵塞，重新泵送或清洗混凝土泵时，布料设备的出口应朝安全方向，以防堵塞物或废砂浆高速飞出伤人。 2.2原材料准备 1．水泥：采用42.5普通硅酸盐水泥。水泥的品种、强度等级、厂别及牌号符合配合比通知单的要求，水泥有出厂合格证、进场试验报告
混凝土工程质量控制要点 1.在混凝土工程施工20d以前，施工单位应按照设计文件要求，完成拟使用的各种标号混凝土的配合比试验，并提供包括7d、14d和28d龄期的试验成果资料，报监理站审批。试验中所用的所有材料来源应符合合同文件要求或事先得到监理站批准。 2.混凝土工程开工前20d，施工单位必须根据合同文件、设计文件（包括施工图纸、设计通知、技术要求）及有关规程、规范的要求，编制混凝土工程施工组织计划，报监理站审批。 3.混凝土工程浇筑使用的原材料（包括钢材、水泥、砂石骨料、止水、外加剂及掺合料等）均应有产品合格证、出厂检验报告等。同时施工单位应按有关施工技术规范和监理工程师批准的检测计划中规定的数量和批量进行抽样检验。所有这些资料必须于施工开始前10d报送监理站审查认可。 4.原材料控制： 混凝土工程中使用的水泥，应有产品出厂合格证、生产厂家的出厂检验报告和施工单位的复检报告。试验检查项目包括以下主要内容： （1）水泥标号（水泥强度等级）。 （2）凝结时间。 （3）水泥安定性。 带装水泥贮运时间超过3个月、散装水泥超过6个月，使用前应重新检验。 5.钢筋应有出厂合格证书或检测报告。使用前应做拉力、冷弯等试验，需要焊接的钢筋应做焊接工艺试验。刚号不明的钢筋，经检验合格后方可使用，但不得用于承重结构的重要部位。以另一种钢号或种类的钢筋代替设计文件规定的钢筋时，必须征得设计、监理和项目法人单位的书面同意。 6.对钢筋的调直和清除污锈应符合以下要求： （1）钢筋的表面应洁净，使用前应将表面的污渍、漆污、锈皮、鳞锈等清除干净。 （2）钢筋应平直、无局部弯折和表面裂纹，钢筋中心线同直线的偏差不应超过其长度的1%，成盘的钢筋或弯曲的钢筋应矫正后，才能使用。 7.因设计要求或施工的需要，必须在混凝土中掺用减水、缓凝、引气、调稠等外加剂剂其他胶凝材料和掺合料时，其掺量及材料必须符合设计文件或技术规范的规定，并经过试验确定后报监理站批准。 8.混凝土开仓浇筑前，施工单位应对各工序质量进行自检，检查包括以下主要内容： （1）基础面或缝面处理。 （2）钢筋布设。 （3）模板安装。 （4）止水安装及伸缩缝处理。 （5）观测仪器、设备及预埋件安装。 （6）混凝土生产与浇筑准备。 （7）其他必须检查检测的项目。 在开仓前3~10h通知监理工程师对上述内容进行检查确认，并在认证合格后办理混凝土浇筑开仓签证手续。 9.模板安装，必须按混凝土结构物的施工详图测量放样，确保模板的刚度和稳定性，重要结构应多设控制点，以利检查校正。模板安装过程中，必须加强检查与维护，经常保持足够的临时固定设施。浇筑过程中，如发现模板变形走样应立即采取纠正措施，直至停止混凝土浇筑。 10.钢筋的接头应尽量采用闪光对头焊接。焊接前，应将施焊范围内的浮锈、漆污、油渍等清除干净。 11.为保证混凝土保护层的必要厚度，应在钢筋与模板间设置强度部不低于构件设计强度并埋
商品砼质量控制要点集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
商品砼质量控制要点 一、商品砼供应技术要求。 1、现场监理人员会同承包商实地考察砼供应商的供应能力、生产设备运转情况、砼运输能力、混凝土原材料试验水平及企业的质量管理体系、技术保证体系、质量保证体系等；考察砂子、石子的筛洗工艺、外加剂计量工艺；试验设备、搅拌计量设备、混凝土运输车、泵车等主要技术人员、操作人员上岗证，各种规章制度、程序、质保措施等是否真正落实到人。 2、施工总承包方与砼供应商签订的砼供应合同中应明确如下内容： ①水泥的品种、强度等级等特性；②砂、石料的粒经要求；③砼抗冻、早强要求，并明确技术指标；④砼出厂温度（冬施砼）；⑤砼坍落度正负误差范围；⑥砼初凝时间要求（含外加剂的试验）；⑦砼供应速度要求；⑧合同中的技术指标要与工程的砼施工方案、砼措施交底相吻合。 3、商品砼原材料质量控制要求如下: ⑴水泥：应采用普通水泥和低热化热矿硅酸盐水泥，不准使用质量不稳定的小水泥厂生产的小批水泥。监理应对水泥的品种、标号、包装（散装仓号）、出厂日期等进行检查验收； ⑵粗骨料（石子）：应用5-25mm连续及配的碎卵石，含泥量小于1%。采用泵送，高度在50m以下时石子最大粒径与输送管径之比不宜大于1：2.5，高度在50—100m时,石子粒径与输送管径之比宜在1:3—1:4左右； ⑶细骨料（砂子）：应采用细度模数为2.5—3.2的中砂，通过0.315mm筛孔的砂不少于15%。地下室施工要采用级配中砂，细度模数2.3—3.0，粒径0.35—0.05mm，含泥量小于3%。砼中砂率应控制在40%左右； ⑷粉煤灰：粉煤灰分为三个等级，普通砼及轻质料钢筋砼应用Ⅱ级，C15以下的素砼可用Ⅲ级，高强度砼（C50及以上）要用Ⅰ级； 粉煤灰最大允许掺量
混凝土浇筑质量保证措施 本工程近期混凝土浇筑施工对质量通病控制效果不理想，部分墙、柱等竖向构件存在蜂窝、麻面、“烂根”、缺棱掉角、胀模、露筋等现象。为规范混凝土浇筑作业，提高构件观感质量，特制定以下针对性措施。 一、蜂窝、麻面 1、产生原因分析 模板表面未清理干净，粘有干混凝土；浇灌混凝土前湿润不够，脱模剂涂刷不均匀；模板缝不严，局部漏浆；混凝土和易性差，混凝土浇筑后有的地方砂浆少石子多，形成蜂窝；混凝土浇入后振捣质量差或漏振；钢筋较密，使用的石子粒径过大或坍落度过小。 2、预防措施 周转利用的模板清理干净，均匀涂刷脱模剂；模板拼缝满粘海绵条，防止漏浆；严格控制拆模时间，不经允许不得私自拆模；模板使用前检查，不合格板面、木方不得用于现场，入模前检查拼模平整度及整体刚度；混凝土入模后，必须掌握振捣时间，一般每点振捣时间约20-30秒，直至混凝土不再显著下沉，不再出现气泡，混凝土表面出浆液且呈水平状态，混凝土将模板边角部分填满充实。 3、处理方法 对于小蜂窝，先用水洗刷干净后，用1:2或2.5水泥砂浆修补；如果是大蜂窝则先将松动石子剔掉，用水冲刷干净湿透，再用高一级标号的细石混凝土捣实，加强养护。 二、“烂边”、“烂根”
1、原因分析 钢筋密集或有预留孔洞、埋件，造成混凝土浇筑过程中无法正常下料，无法正常振捣；混凝土组成石子偏多，浆液偏少；局部漏浆严重；振捣不密实；混凝土一次小过多，振捣器振捣不到； 2、预防措施 确保模板加工精度，模板拼缝满粘海绵条；混凝土分层浇筑，层厚不大于50cm；保证铺底砂浆厚度；针对混凝土振捣手进行专项交底，保证振捣密度、振捣次序及振捣时间；保证现场50振捣棒不少于2个，并增配小直径振捣棒，增加混凝土班组人员，尽可能缩短每一班作业时间。 3、处理方法 漏浆较少时按麻面修复；漏浆严重时按蜂窝处理办法修复。 三、露筋 1、产生原因 混凝土振捣时钢筋垫块移位，或垫块摆放密度不够，造成钢筋紧贴模板，致使拆模后露筋；钢筋混凝土构件断面小，钢筋过密，如遇大石子卡在钢筋上水泥浆不能充满钢筋周围，使钢筋密集处产生露筋；混凝土振捣时，振捣棒撞击钢筋，将钢筋振散发生移位，因而造成露筋；模板为充分润湿，吸水粘结或脱模过早，拆模时缺棱掉角导致露筋。 2、预防措施 钢筋混凝土施工时，保证钢筋定位准确，注意垫足垫块，保证厚度，固定好；和搅拌站提前沟通，钢筋混凝土结构钢筋较密集时，要选配适当石子，以免石子过大卡在钢筋处；普通混凝土难以浇灌时，向建设单位、
混凝土工程质量控制要 点(总2页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
混凝土工程质量控制要点 1.在混凝土工程施工20d以前，施工单位应按照设计文件要求，完成拟使用的各种标号混凝土的配合比试验，并提供包括7d、14d和28d龄期的试验成果资料，报监理站审批。试验中所用的所有材料来源应符合合同文件要求或事先得到监理站批准。 2.混凝土工程开工前20d，施工单位必须根据合同文件、设计文件（包括施工图纸、设计通知、技术要求）及有关规程、规范的要求，编制混凝土工程施工组织计划，报监理站审批。 3.混凝土工程浇筑使用的原材料（包括钢材、水泥、砂石骨料、止水、外加剂及掺合料等）均应有产品合格证、出厂检验报告等。同时施工单位应按有关施工技术规范和监理工程师批准的检测计划中规定的数量和批量进行抽样检验。所有这些资料必须于施工开始前10d报送监理站审查认可。 4.原材料控制： 混凝土工程中使用的水泥，应有产品出厂合格证、生产厂家的出厂检验报告和施工单位的复检报告。试验检查项目包括以下主要内容： （1）水泥标号（水泥强度等级）。 （2）凝结时间。 （3）水泥安定性。 带装水泥贮运时间超过3个月、散装水泥超过6个月，使用前应重新检验。 5.钢筋应有出厂合格证书或检测报告。使用前应做拉力、冷弯等试验，需要焊接的钢筋应做焊接工艺试验。刚号不明的钢筋，经检验合格后方可使用，但不得用于承重结构的重要部位。以另一种钢号或种类的钢筋代替设计文件规定的钢筋时，必须征得设计、监理和项目法人单位的书面同意。 6.对钢筋的调直和清除污锈应符合以下要求： （1）钢筋的表面应洁净，使用前应将表面的污渍、漆污、锈皮、鳞锈等清除干净。 （2）钢筋应平直、无局部弯折和表面裂纹，钢筋中心线同直线的偏差不应超过其长度的1%，成盘的钢筋或弯曲的钢筋应矫正后，才能使用。 7.因设计要求或施工的需要，必须在混凝土中掺用减水、缓凝、引气、调稠等外加剂剂其他胶凝材料和掺合料时，其掺量及材料必须符合设计文件或技术规范的规定，并经过试验确定后报监理站批准。 8.混凝土开仓浇筑前，施工单位应对各工序质量进行自检，检查包括以下主要内容： （1）基础面或缝面处理。 （2）钢筋布设。 （3）模板安装。 （4）止水安装及伸缩缝处理。 （5）观测仪器、设备及预埋件安装。 （6）混凝土生产与浇筑准备。 （7）其他必须检查检测的项目。 在开仓前3~10h通知监理工程师对上述内容进行检查确认，并在认证合格后办理混凝土浇筑开仓签证手续。 9.模板安装，必须按混凝土结构物的施工详图测量放样，确保模板的刚度和稳定性，重要结构应多设控制点，以利检查校正。模板安装过程中，必须加强检查与维护，经常保持足够的临时固定设施。浇筑过程中，如发现模板变形走样应立即采取纠正措施，直至停止混凝土浇筑。 10.钢筋的接头应尽量采用闪光对头焊接。焊接前，应将施焊范围内的浮锈、漆污、油渍等清除干净。
