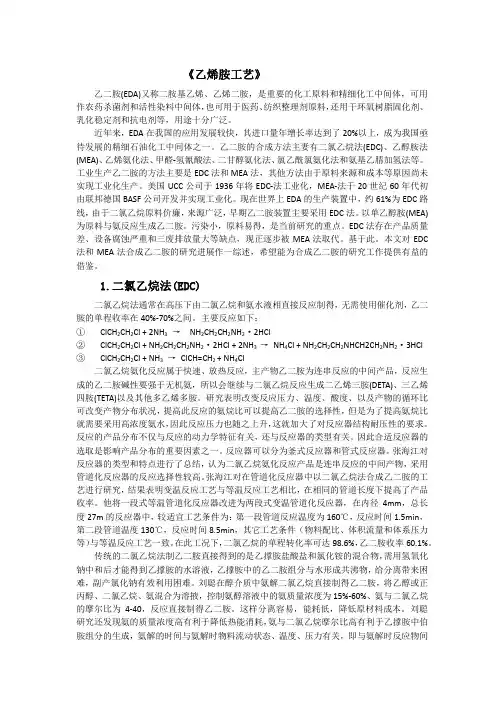

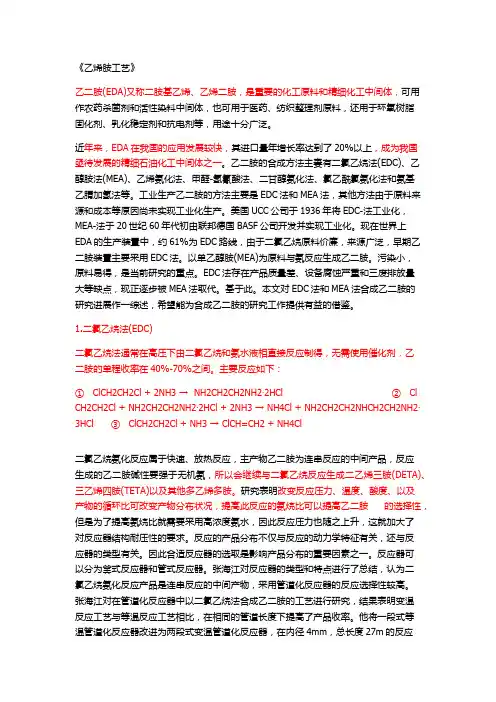

《乙烯胺工艺》
乙二胺(EDA)又称二胺基乙烯、乙烯二胺，是重要的化工原料和精细化工中间体，可用 作农药杀菌剂和活性染料中间体， 也可用于医药、 纺织整理剂原料， 还用于环氧树脂固化剂、 乳化稳定剂和抗电剂等，用途十分广泛。 近年来，EDA 在我国的应用发展较快，其进口量年增长率达到了 20%以上，成为我国亟 待发展的精细石油化工中间体之一。乙二胺的合成方法主妻有二氯乙烷法(EDC)、乙醇胺法 (MEA)、 乙烯氨化法、 甲醛-氢氰酸法、 二甘醇氨化法、 氯乙酰氯氨化法和氨基乙腈加氢法等。 工业生产乙二胺的方法主要是 EDC 法和 MEA 法，其他方法由于原料来源和成本等原因尚未 实现工业化生产。美国 UCC 公司于 1936 年将 EDC-法工业化，MEA-法于 20 世纪 60 年代初 由联邦德国 BASF 公司开发并实现工业化。现在世界上 EDA 的生产装置中，约 61%为 EDC 路 线， 由于二氯乙烷原料价廉， 来源广泛， 早期乙二胺装置主要采用 EDC 法。 以单乙醇胺(MEA) 为原料与氨反应生成乙二胺。污染小，原料易得，是当前研究的重点。EDC 法存在产品质量 差、设备腐蚀严重和三废排放量大等缺点，现正逐步被 MEA 法取代。基于此。本文对 EDC 法和 MEA 法合成乙二胺的研究进展作一综述，希望能为合成乙二胺的研究工作提供有益的 借鉴。
1.二氯乙烷法(EDC)
二氯乙烷法通常在高压下由二氯乙烷和氨水液相直接反应制得， 无需使用催化剂， 乙二 胺的单程收率在 40%-70%之间。主要反应如下： ① ClCH2CH2Cl + 2NH3 → NH2CH2CH2NH2·2HCl ② ClCH2CH2Cl + NH2CH2CH2NH2·2HCl + 2NH3 → NH4Cl + NH2CH2CH2NHCH2CH2NH2·3HCl ③ ClCH2CH2Cl + NH3 → ClCH=CH2 + NH4Cl 二氯乙烷氨化反应属于快速、放热反应，主产物乙二胺为连串反应的中间产品，反应生 成的乙二胺碱性要强于无机氨，所以会继续与二氯乙烷反应生成二乙烯三胺(DETA)、三乙烯 四胺(TETA)以及其他多乙烯多胺。研究表明改变反应压力、温度、酸度、以及产物的循环比 可改变产物分布状况， 提高此反应的氨烷比可以提高乙二胺的选择性， 但是为了提高氨烷比 就需要采用高浓度氨水， 因此反应压力也随之上升， 这就加大了对反应器结构耐压性的要求。 反应的产品分布不仅与反应的动力学特征有关， 还与反应器的类型有关。 因此合适反应器的 选取是影响产品分布的重要因素之一。 反应器可以分为釜式反应器和管式反应器。 张海江对 反应器的类型和特点进行了总结， 认为二氯乙烷氨化反应产品是连串反应的中间产物， 采用 管道化反应器的反应选择性较高。 张海江对在管道化反应器中以二氯乙烷法合成乙二胺的工 艺进行研究， 结果表明变温反应工艺与等温反应工艺相比， 在相同的管道长度下提高了产品 收率。他将一段式等温管道化反应器改进为两段式变温管道化反应器，在内径 4mm，总长 度 27m 的反应器中， 较适宜工艺条件为： 第一段管道反应温度为 160℃， 反应时间 1.5min， 第二段管道温度 130℃，反应时间 8.5min，其它工艺条件（物料配比、体积流量和体系压力 等） 与等温反应工艺一致。 在此工况下， 二氯乙烷的单程转化率可达 98.6%， 乙二胺收率 60.1%。 传统的二氯乙烷法制乙二胺直接得到的是乙撑胺盐酸盐和氯化铵的混合物， 需用氢氧化 钠中和后才能得到乙撑胺的水溶液， 乙撑胺中的乙二胺组分与水形成共沸物， 给分离带来困 难，副产氯化钠有效利用困难。刘聪在醇介质中氨解二氯乙烷直接制得乙二胺，将乙醇或正 丙醇、二氯乙烷、氨混合为溶掖，控制氨醇溶液中的氨质量浓度为 15%-60%、氨与二氯乙烷 的摩尔比为 4-40，反应直接制得乙二胺。这样分离容易，能耗低，降低原材料成本。刘聪 研究还发现氨的质量浓度高有利于降低热能消耗， 氨与二氯乙烷摩尔比高有利于乙撑胺中伯 胺组分的生成，氨解的时间与氨解时物料流动状态、温度、压力有关，即与氨解时反应物间
的有效碰撞有关。 二氯乙烷法的优点是原料易得， 无需催化剂， 而且副产物多乙烯多胺和哌嗪等是高附加 值物质，在国外是一种重要的乙二胺工业生产方法， 美国 Dow 化学公司、瑞典 AKZO 公司、 荷兰 Delamine 公司以及日本 Tosoh 等公司采用该法进行生产。国内由于工艺技术等方面的 原因仍没有大规模采用该工艺， 如能加强对二氯乙烷氨化工艺的研究开发， 将有利于扩大二 氯乙烷氨化法在国内的应用。 主要问题是反应中氯离子的产生对设备腐蚀性强， 并且中和过 程中产生大量的氯化钠，三废问题严重。如何解决这些问题也有待进一步的研究。
2．乙醇胺法(MEA)
乙醇胺法分为还原氨化工艺和缩合工艺， 相应的催化剂按其反应机理也分为两类， 一类 为还原氨。化催化剂，主要采用ⅧB 族和ⅠB 族金属或金属氧化物为催化剂活性组分，另一 类为固体酸缩合催化剂，主要以 Lewis 酸、质子酸、杂多酸以及分子筛等为活性组分。采用 固体酸催化剂以乙醇胺和氨为原料生产乙二胺的方法具有反应压力低， 产物收率高和污染小 等优点，正逐渐成为未来发展的趋势。 2.1 乙醇胺还原胺化合成乙二胺 该工艺在氢气氛中，以乙醇胺和氨为原料，以镍、钴、铜等金属为催化剂，反应温度 150-230℃，反应压力 20.0-30.OMPa，反应生成乙二胺、多乙烯多胺及哌嗪等，乙醇胺转化 率为 93%，乙二胺收率为 74%。其反应机理大体如下：
乙醇胺具有 2 个活性接近的官能团， 其与氨的反应较为复杂， 容易发生分子内或分子间 的串联反应，生成一系列的链状或环状副产物，导致反应选择性降低。其中 MEA 的转化率 和产物组成除了与反应条件有关外，还和催化剂的性质密切相关。 2.1.1 温度的影响 有研究发现高的反应温度有利于 MEA 的转化，但高转化率会导致产物的选择性降低， 并产生较高的环化副产物和少量的线性胺化副产物。Renken 在 Ni-Cu-Cr 催化剂的作用下研 究了 MEA 的转化率和 EDA 的选择性随温度的变化规律， 其研究表明低温有利于 EDA 的合成。 华明月等研究以 ZSM-5 分子筛为催化剂，从 MEA 和 NH3 合成乙撑胺的气固相反应，讨论了 不同反应温度对反应物转化率和产物分布的影响，发现在 300℃下，MEA 的转化率较低，随 着反应温度的提高，MEA 的转化率迅速升离，EDA 的选择性逐渐降低。华明月等还进一步 研究了具有不同酸性的 3 种改性 ZSM-5 分子筛催化剂对反应中 MEA 原料的转化率以及产物 的选择性影响，同时讨论温度对反应的影响。 2.1.2 压力的影响
Charles M.Barnes 等研究发现在反应液含水量相同的条件下，NH3 的浓度对 NH3：MEA 的影响呈正比例关系，加入 10%H2O 的情况下，NH3：MEA 值越大，反应速度越快，EDA 收 率越高。Lichtenberger 在 Ni 基催化剂的作用下研究了氨压对 MEA 胺化反应的影响，发现氨 压为 13.17MPa 时， 的选择性达到 70%-90%； EDA 氨压小于 8MPa 时， 的选择性只有 40%。 EDA 白义国等人认为氢气分压对反应的影响较大，因为反应要经过加氢-脱氢两个过程。Hironaka 研究发现，在该反应中氢气分压高有利于环胺的生成，氢气分压低容易引起催化剂的失活。 D．常等认为氢气在胺化反应中并不是非常重要，它的作用只是保证催化剂处于活化状态。 2.1.3 乙醇胺还原胺化催化剂 为进一步改善工艺条件， 提高乙二胺收率， 各国科研人员一直在着力研究还原氨化工艺 用新型催化剂，并取得较好成果。还原氨化工艺用催化剂早期多采用 RaneyNi(Co)和改性的 RaneyNi(Co)催化剂，后来发展为负载金属催化剂，载体采用 Al2O3、SiO2、TiO2、ZrO2、MgO 以及硅铝酸盐等多孔材料，催化剂可有效提高催化剂反应活性，降低反应压力。近年来科研 人员对还原氨化工艺用催化剂的研究取得了较好的成果。如 D．常等将 Re、Ni、Co、B 和 Cu 和（或）Ru 等浸渍在 a-氧化铝、氧化硅、氧化硅．氧化铝、硅藻土和氧化硅．氧化钛等 载体材料上制得 Re、Ni、Co、B 和 Cu 和（或）Ru 基催化剂。弗劳恩克朗等将 Ni、Co、Cu、 Ru、Re、Rh、Pd 或 Pt 中的 2 种或多种金属的混合物负载在 Al2O3、TiO2、ZrO2 和 SiO2 等氧化 物载体上制成胺化催化剂。Deeba 等研究发现在乙醇胺还原氨化反应中低 Cu-Ni 比有利于生 成 EDA，高的 Cu-Ni 比有利于生成二乙烯三胺。Legoff 等研究了镍的负载量对催化剂活性的 影响， 发现随着镍负载量的增加， 原料 MEA 的转化率不断提高， 但是反应对环胺 （如哌嗪） 具有更高的选择性。 等研究了在氢气和氨气氛围内， 2O3 负载的 Ni 基催化剂的失活现象， Lif Al 并把其失活的原因归结为活性组分 Ni 颗粒的迁移而引起的烧结。赵锋伟、杨建明等研究了 丝光沸石脱铝及金属改性等对合成乙二胺反应性能的影响，研究表明，脱铝改性时 HCl 溶液 的最佳浓度为 0.2mol·L-1，Cu 和 Zn 改性可极大提高催化剂的活性和选择性。 Yuecheng Zhang 等制得 Co20/H-ZSM-5(25)[w(Co)=20%，m(Si)：m(Al)=25]催化剂，并对其 在 MEA 胺化反应当中的催他作用进行了深入研究。研究发现 Co20/H-ZSM-5(25)酌催化效果 要明显好于 H-ZSM-5(25)。他们认为在还原胺化反应当中所采用的金属种类，载体材料酸性 质以及金属与载体之间的相互作用等对于 MEA 还屠弼讹法制备 EDA 具有极其重要的影响。 Deeba 等采用稀有金属离子或氢来改性丝光沸石增加催化剂的表面酸性， 提高催化反应的活 性和选择性，其研究结果发现 H 和 La 等交换效果最好。 2.1.4 载体的影响 载体对催化剂的性能起着重要作用。催化剂的性能与载体材料的比表面积、孔径、孔容 等密切相关， 它们影响反应物料的吸附， 脱附平衡， 从而影响反应的转化率和选择性。 Barthey 等研究发现比表面积为 50-200m2·g-1，孔容为 0.5-1.0mL·g-1 的 SiO2-Al2O3 载体有助于提 高反应对 EDA 的选择性。Chang dane 等认为比表面积在 40-200m2·g-1 的氧化铝、硅铝分 子筛、硅钛分子筛等适合于作为载体材料。Best 等研究在 Ni 基催化剂中活性炭作为载体的 催化活性，研究发现无论活性炭比表面积如何，均无催化活性。D．常等指出在弘氧化铝、 氧化硅、 氧化硅． 氧化铝、 硅藻土和氧化硅， 氧化钛等载体当中， 最适合的是氧化硅基裁体。 弗劳恩克朗等研究了 Al2O3、TiO2、ZrO2、SiO2 和沸石等，研究发现其中沸石载体当中的丝光 沸石、八面沸石和菱沸石催化效果最好。载体的处理方法对催化剂性能也有较大的影响。 Juhan 用质量分数为 18%的 HCl 预处理载体，结果发现反应的活性和选择性有较大的提高。 2.1.5 助剂的影响 助剂可以改善催化胺化反应的转化率和选择性。D．常等以 La、Ca、Mg、Li、Cr、Fe、 Cs 和 Ru 等作为助剂添加到催化剂中来改善催化剂的选择性和活性，延迟催化剂的活性寿命 和其他物理特性。Barthey 等将活性组分 B 添加到 Ni-Re/Al2O3 催化剂中，使 EDA 的选择性达
到 70%-80%， 与未添加 B 组分之前的 50%-60%相比有所提高。 Best 等以 Ir 或 Pt 为助催化剂， a-氧化铝、氧化硅、硅铝酸盐、硅藻土和硅钛酸盐等为载体制备 Ni 基催化剂，他们发现 Ir 的加入可极大提高催化剂活性和选择性。并且 Ni 与 Ir 的物质的量的比及负载量与催化反应 性能密切相关，当 n(Ni)：n(Ir)=5：1-20：1，负载金属量为载体的质量分数 5%-20%时，催化 剂活性和选择性最高。Burgess 等也在 Ni 基催化剂当中添加 Ir 作力助剂，取得了良好的反应 效果。Juhan 等在催化剂中添加 Ru，使单乙醇胺的转化率大于 50%，EDA 类化合物选择性大 于 70%。梅尔德等在钌基催化剂中添加 Fe、Pd、Cu 和 Ag 等助剂，研究发现助剂的添加可 提高催化剂的转化率和选择性。白义国等在研究 Cu-Cr-Fe/γ-Al2O3 催化剂时发现 Fe 的添加 能够提高催化剂的活性和选择性，而且还能延长催化剂的使用寿命。Terryl 等研究发现通过 在含有 Ni、Cu 和 Zr 等的还原胺化催化剂中添加 Sn 作为助剂，可大大提高反应选择性。 2.2 乙醇胺缩合胺化合成乙二胺 缩合工艺采用乙醇胺和氨为原料， 以固体酸作缩合催化剂， 在高温高压下气相反合成乙 二胺。其反应机理是，当乙醇胺与固体酸催化剂接触时，其中的-NH2 或-OH 与固体酸催化剂 中的强酸性离子矿结合形成质子型络合物、 活性化合物， 再与乙醇胺相碰撞可形成杂环化合 物哌嗪，或脱水而得进一步的活性化合物，生成环乙胺和乙二胺。反应如下：
固体酸催化剂具有特殊的微孔结构可有效抑制副产物的形成， 使得乙醇胺缩合胺化反应 主要生成产物为乙二胺。而且缩合胺化反应过程不需氢气的参与，压力相对较低，因此固体 酸催化胺化合成乙二胺已成为新的研究方向。 目前大量的研究主要集中于改变分子筛的表面 酸性、晶体内静电场，改变孔结构等，其中沸石改性所采用的手段有离子交换、脱铝处理、 孔结构修饰及表面钝化处理等。 固体酸缩合催化剂的发展经历了卤化物固体磷酸、钨酸、铌酸、杂多酸、 。分子筛的过 程。 近年来， 利用各种分子筛为催化剂进行乙醇胺缩合胺化反应合成乙二胺的研究取得了较 好的成果。黄伟等采用 NH4Cl 离子交换后的 MOR 型分子筛作载体，并加入活性氧化铝制备 成强固体酸催化剂，并以此催化剂，在反应温度 340℃，NH3/MEA 摩尔比为 50、NH3 分压为 0.17MPa 的条件下催化胺化单乙醇胺，可选择性得到乙二胺，单乙醇胺转化率大于 80%，乙 二胺选择性为 48.1%。 张进等研究发现催化剂的表面酸性与催化剂活性有着密切的联系， 适当的酸中心暴露有 利于反应的进行，但过多的酸中心会引起其它的裂解反应和缩合反应。Segawa 等用盐酸使 丝光沸石催化剂适当脱铝，在 310℃、氨气气氛下常压反应，单乙醇胺转化率 51.7%，乙二 胺选择性达 86.3%。Segawa 等认为催化反应中强 B 酸是催化反应的活性中心，MEA 的转化 率和 EDA 选择性与 B 酸中心的数量与强度密切相关，并提出了酸性沸石上 MEA 与 NH3 反应 机理， 在催化剂中的 B 酸中心有利于提高催化反应活性， 而过度脱铝则会使表面酸中心损失， 沸石框架结构被破坏， 使催化活性及乙二胺选择性下降。 King 等在含有 Fe、 的固体磷 Ti （钨） 酸催化剂作用下， 三乙烯二胺与乙醇胺发生重排反应可生成乙二胺， 高分子产物在同一催化 剂上裂解为低分子产品，可有效地调节产物组成。
戴燕等采用热水法合成出 ZSM-5 型沸石分子筛，并考察了 ZSM-5 催化缩合反应合成乙 二胺的催化性能。实验发现，硅铝比和活性中心种类对选择性影响较小，但对总收率有较大 的影响。 杨建明等采用具有纳米晶相结构的丝光沸石通过浸渍改性制备了用于胺化反应的催 化剂， 考察了丝光沸石晶粒尺寸和结晶度对乙醇胺胺化反应的影响。 研究发现乙醇胺的转化 率与丝光沸石的晶粒尺寸密切相关， 而胺化反应的选择性决定于与丝光沸石的结晶度， 结晶 度越高，乙二胺的反应选择性越高。
3.结语
乙二胺是重要的化工原料， 国内对乙二胺的需求量正逐年递增， 但是国内的生产能力远 远不能满足国内对乙二胺的需求。从长远利益考虑，国内必须加大对乙二胺的投资力度，着 力解决国内对乙二胺日益增长的需求与落后的生成技术之间的矛盾。 国内目前主要采用 EDC 法生产乙二胺，该法生产工艺落后、污染严重、投资费用高。而 MEA 法污染相对较小，投 资费用较低，适合于大规模、联系化生产，是当今研究的主要方向。国内必须加强对 MEA 催化胺化反应合成乙二胺的工艺研究，完善其生产技术，提升我国乙二胺生产技术水平。
原文地址:https://www.doczj.com/doc/1f7832412.html,/read.php?tid=551637
