目录
第一章矿区概述及井田地质特征 (2)
第一节矿区概述 (2)
第二节井田地质特征 (3)
第三节煤层特征 (6)
第二章井田境界和储量.................................. 错误！未定义书签。
第一节井田境界............................................ 错误！未定义书签。
第二节矿井工业储量 (10)
第三节矿井可采储量 (11)
第三章矿井工作制度、设计生产能力及服务年限 (14)
第一节矿井工作制度 (14)
第二节矿井设计生产能力及服务年限 (14)
第四章井田开拓 (15)
第一章 矿区概述及井田地质特征
第一节
1.1矿区概述
1.1.1井田位置、范围和交通位置
004煤矿位于山东枣庄市腾南煤田中部，地
岗头
大坞
休城矿
北徐楼矿
望冢
赵坡矿
武所屯矿
留庄矿
王晁矿
庄里矿
级索矿泉上矿
曹庄矿鲍沟
郭庄矿
西岗柴里矿
蔡园矿
蒋庄矿
官柴专线
崔庄矿
岱庄矿
田陈矿
欢城姜屯
滕州市
留庄
姚桥矿
徐庄矿
高庄矿付村矿三河口矿
微山县
郝寨孔庄矿
沛县
薛城区
欢城煤矿
图 例
张汪
官桥
去枣庄
京沪
铁路10
4国
道北
七五矿
欢城矿
微山二号井
大屯
煤电公司京
杭
运
河
384437520523125
389562520523125
389562520486875
384437520486875
级索
河
荆
图1-1 矿井交通位置图
1.1.2地形地貌
井田内地形为—自东向西南缓慢下降的滨湖冲积平原，地面标高+39—+43m。
1.1.3河流及水系
由于靠近南四湖，几乎承受鲁西南地表主要水系的来水，历史上多次泛滥成灾，如1957年遭遇百年特大洪水，导致郭河决堤和湖水泛滥，湖水水位由常年的+33m上涨到+37.01m。但本井田未受洪水淹没。
1.1.4矿区气象地震
本区属季风型大陆气候，历年平均气温13.5°C，最高气温+40.9°C，最低气温-21.8°C。最大冻土深度0.28m，年平均降雨量804.3mm。全年主导风向为东南风，最大风速可达20m/s。
根据山东省地震局（77）鲁震发第83号文“关于腾南矿区地震基本烈度鉴定意见”，本区地震烈度为七度。
1.2井田地质特征
1.2.1井田地形以及井田的勘探程度
腾南煤田发现于1957年底，1959年12月提出《山东省腾南煤田综合普查报告》。1968年10月提出《山东省腾南煤田综合详查报告》。1981年11月提交《腾南煤田(北区)详查地质报告》。1986年9月提出《腾南煤田许厂井田精查地质报告》，报经全国储委审查批准
1.2.2井田煤系地层概述
井田内地层包括：第四系、上侏罗统蒙阴组，上二迭统上石盒子组，下二迭统下石盒子组及山西组，上石炭统太原组，中石炭统本溪组，中奥陶统及下奥陶统。地层特征自上而下分述如下：
1、第四系（Q）
厚122.34~282.74m，平均196.77m，主要由粘土、砂质粘土、粘土质砂、砂及砂砾层组成，属河、湖泊相沉积。
2、上侏罗统蒙阴组（J3m）
井田内最大残厚为225.20m，大部分地区剥蚀殆尽，只在井田南部，小屯向斜的轴部少有残留。主要由砖红色粘土质细粒及中粒砂岩组成，铁、泥质胶结，结构较松散，底部常有一层不稳定的细砾岩。
3、上二迭统上石盒子组（P12）
井田内最大残厚为286.00m，主要保存于孙氏店支2断层以西，小屯向斜的轴部。本组主要由灰绿色砂岩及灰绿、紫红等杂色粘土岩组成。
4、下二迭统下盒子组（P21）
厚31.05~69.80m，平均48.69m，主要由黄绿、灰、紫等杂色粘土岩、粉砂岩、灰绿色砂岩组成，属温湿、干热条件下的河流、湖泊相沉积。
5、下二迭统下山西组（P11）
厚59.90~99.35m，平均83.67m，主要由浅灰、灰白及灰绿色砂岩，深灰、灰黑色粉砂岩、粘土岩及煤层组成，组内岩性变化较大，但以砂岩为主，砂岩比率高，以过渡相沉积为主。
、3号），以3号煤层为主要可采煤层，厚度大，埋藏浅，储量丰本组共含煤3层（2、3
上
富。
6、上石炭统太原组（C3）
厚141.70～176.55m，平均厚162.66m，由深灰、灰黑色粉砂岩、泥岩、灰色砂岩、薄层石灰岩及煤层组成，为一典型的海陆交互相沉积，且具有多次交替的特点。
本组共含灰岩11层，以三灰、十
下
灰厚度大，质较纯，且全井田稳定，特征明显，是煤层
对比的重要标志。本组共含煤22层，主要煤层三层（1 5
上、16
上
、17），目前不可采。
7、中石炭统本溪组（C2）
厚10.00～63.00m，平均30.88m，由北向南地层逐渐变厚。本组属海陆交互相沉积，由杂色
粘土岩、粉砂岩、铝铁质泥岩及石灰岩组成。
8、奥陶系中下统（O1-2）
井田内所施工的钻孔，奥陶系的最大揭露厚度为123.45m，并分下统和中统。下统厚72.10m，以白云质灰岩为主；中统厚669.90m，主要为灰色及棕灰色厚层状石灰岩、豹皮灰岩，夹泥灰岩及钙质泥岩等，岩溶裂隙发育。
1.2.3井田地质构造及特征
1、井田地质概况
本井田位于腾南煤田北部，为一全隐蔽型煤田。井田构造简单。井田内煤系地层由北向南呈阶梯式下降。主要可采煤层为3号煤层。综上所述，本井田属于构造简单和主要煤层赋存稳定到较稳定井田。
1.2.4矿井水文地质特征
（一）水文地质概况
本井田水文地质单元特征主要有两点：
1、井田内间接充水含水层和直接充水含水层属富水中等的含水层，有的含水层通过断层与井田外奥灰对接，使该含水层受到强富水的奥灰水补给，局部区段由于断层的作用，使间接充水含水层变为直接充水含水层。
2、奥灰是含水丰富并且具有侧向补给条件的含水层，具有源源不断地各含水层提供水源的能力，17煤层底板与奥灰顶界面组成压盖隔水层，在正常条件下可以阻止奥灰水底鼓，但在间距小、遇断层错动变薄、岩层破碎地段则不具备抵抗奥灰水底鼓，因此开采时将受到奥灰底鼓水的威胁。
井田水文地质条件属于中等类型，下组煤含水层富水性中等，补给条件良好。
（二）含水层与隔水层
井田内主要含水层有第四系，3号煤层顶底板砂岩、三灰、十
下
灰及奥灰含水层，第四系除
为含水层外，还是良好的隔水层。影响下组煤开采含水层主要十
下
灰及奥灰。石盒子组及奥灰压盖岩层均是良好的隔水层。
图1-2 综合柱状图
1.2.5矿井涌水量
经精查补充勘探资料计算并参照相邻矿井实际涌水量资料，根据补充地质报告审查意见；本矿井正常涌水量为100m3/h，最大涌水量为360m3/h。
1.3煤层特征
1.3.1可采煤层特征
可采煤层煤质特征表：
表1-1 可采煤层煤质特征表
表1-2 可采煤层控制情况一览表
1.3.2煤层围岩性质
3号煤层：顶部为灰白色细砂岩，中央薄层深灰色泥岩，形成明显的沉积韵律和条带状层理，沿走向及倾向层位稳定，易于辨认，是控制该煤层的良好辅助标志。有个别地段相变为砂质夹薄层泥岩，但其条带状层理仍然显而易见。有的地段厚度变薄多为二煤组沉积发育所致。
表1-3 可采煤层特征表
1.3.3煤的特征
1.煤的物理性质和煤岩特征
(一)煤的物理性质
该矿井各可采煤层均为黑色，黑褐、褐黑条痕色的软～中等坚硬煤层。煤的硬度(坚固性系数)平均1.68，山西组煤层硬于太原组煤层，煤的最大硬度达1.90(3上煤层)，其物性特征见下表。
可采煤层特征表：
(二)宏观煤岩特征
煤层的宏观煤岩组分多以亮煤为主，暗煤次之，含有镜煤条带及透镜体。山西组煤丝炭含量比太原组煤多，以细条带或线理状分布于煤层中。煤岩类型以半亮型煤为主，半暗型煤次之。线理状～宽条带状结构，层状构造。
2.煤的化学性质和工艺性能
(一)煤的工业分析指标及其变化规律
灰份：煤层原煤灰份平均值均为低灰。用洗选的方法脱除煤中矿物杂质，以降低灰份的效果明显。
挥发份：山西组煤层的精煤挥发份产率(Vdaf)为38.69%，比太原组煤层低5.50%，3号煤层极个别点较小。
发热量：山西组原煤分析基弹筒发热量(Qb，ad)平均为27.95MJ/kg。变化范围20.50～30.63MJ/kg。太原组煤层均大于29MJ/kg，变化范围24.53～33.40MJ/kg。煤的发热量与灰份关系密切，灰份每增加1%，发热量约降低0.42MJ/kg。
硫份：3号煤层为低硫，有机硫与黄铁矿硫含量二者相等。主要可采煤层的精煤有机硫均比原煤有机硫有所增高，由于有机硫的增大，给煤的洗选带来较大困难。
(三)煤的灰成份及其特征
各煤层的灰成份主要由二氧化硅、三氧化二铝、二氧化钛等酸性矿物组成，酸性矿物占煤灰成份的66%以上，其中3号煤层为80.42%，太原组煤层平均为54.10%，酸性矿物总量与煤的灰份产率关系密切，山西组煤层属粘土质灰份，太原组煤层属钙～铁质灰份。山西组煤层的煤灰熔融性(ST)均大于1250℃，为高熔～难熔灰份，太原组煤层均为以低熔为主的低～高熔灰份。
(四)煤的工艺性能
煤的结焦性：山西组煤层的胶质层厚度8.5～17.0mm，粘结指数为43.5～88.4，自由膨胀序数为3.5～6.5，罗加指数为55.8～78.5，葛金焦型C～G型，为中等粘结性煤。太原组煤层粘结性指标均比山西组煤层高，随着煤化程度的加深，太原组煤的粘结性逐渐加强，为强粘结性煤。
炼油性：山西组煤层焦油产率8.86～12.91%，为以富油为主含少量高油的煤层。太原组煤层均为高油煤。
气化性：本区3号煤层二氧化碳分解率较清楚地表明，3号煤层的试验温度900～950℃的二氧化碳分解率均小于60%，3号煤层升温至1050℃时可达到74.5%。
可磨性：主要可采煤层的可磨性系数变化在54～64之间，说明主要可采煤层容易磨碎。
3.煤的工业用途评述
根据本区上述煤质特征，对煤的工业用途做如下评述。
(一)炼焦用煤
山西组煤层均以气煤(QM45)为主，灰、硫、磷等有害成分低，结焦性能好，成焦率较高，通过洗选可以生产多种级别的冶炼用炼焦精煤，配以其它煤类炼焦效果更好。
(二)动力燃料用煤
山西组煤发热量均大于25MJ/kg，灰熔融性均大于1250℃，灰、硫、挥发分均符合主要锅炉用煤的要求，是优质动力燃料用煤。太原组煤由于硫分大于2.0%，灰熔融性小于1250℃，故不完全符合交通运输及一般工业锅炉用煤的要求。但做为其它某些工业燃料用煤还是可用的。若与山西组煤配合使用，可以起到扬长避短的作用，充分发挥资源的经济效益。
(三)气化、液化用煤
区内各煤层固定碳均小于65%，为高挥发分煤，由于粘结性能好，热稳定性能差(粘结)，化学活性差(900～950℃时a<60%)，故不宜于固定床和沸腾床煤气发生炉用煤。粉煤悬浮床气化炉对煤质要求不严，特别是太原组煤高硫、低熔融性、强粘结气煤、气肥煤，均可适用于K-T炉气化用煤的要求。
1.3.4煤层瓦斯及煤尘情况
1.瓦斯
3号煤层：CH4成分为10.08～96.48%，CH4含量0.14ml/g～15.79 ml/g。历年瓦斯相对涌出量CH4为1.01m3/t～5.06m3/t，CO2为0.95m3/t～4.30m3/t；瓦斯绝对涌出量CH4为0.72～21.81m3/min，CO2为0.74～14.91m3/min；相对涌出量和绝对涌出量大致呈随着开采深度的增加而增大的趋势。历年瓦斯鉴定、本矿井均为低沼气矿井。
2.煤尘各煤层的火焰长度均大于200mm，扑灭火焰的岩粉量在60～95%之间，可燃基挥发分一般都大于37%，灰分小于15%，根据挥发分(Vdaf)和固定碳(FCd)计算的煤尘爆炸性指数，山西组煤层为44.06%。故煤层均有煤尘爆炸危险性。
3.煤的自燃
本井田煤层的原样着火温度在325～349℃之间。还原样和氧化样的着火点之差(△T)在2～41℃之间，从不易自燃到最容易自燃均有，但以较容易自燃为主。
1.3.5地温和地压
1、地温
矿井及附近各煤矿、井田无有恒温带资料，亦无近似稳态测温，则以气象站历年来观测地面平均16.8℃代替恒温带深度（O2m）和温度16.8℃。
矿井平均地温梯度值最高为4.28℃/100m（309孔），最低为2.17℃/100m（508孔），平均2.64℃/100m，平均地温梯度有自北（浅部）向南（深部）逐渐降低的趋势。总之欢城矿井属于地温正常而稍偏低的负异常区。
2、地压
（1）各测试孔的最小主应力，最大主应力、临界破碎应力在垂直方向上随着深度增加而增大，这与岩体应力分布的规律相一致，反映岩体结构较为完整。
（2）对于同一层位，在走向上越接近向斜轴部应力越集中，沿岩层倾向上应力变化不明显，这也验证了构造的展布规律。
（3）对于完整性底板在未扰动前测得最大主应力众数为7.5MPa，最小主应力众数为6.2MPa，应力差1.3MPa；采动后的扰动最大主应力众数为7.26MPa，最小主应力众数为5.6MPa，应力差1.62MPa，说明采动使底板的应力降低，特别对最小主应力影响更大。
（4）在条件相同情况下，底板破碎时测得应力比底板完整的应力低。
第二章 井田境界和储量
第一节 井田境界
2.1井田的走向长度2.4—4.8km ，平均
3.8 Km 2.2倾斜长度2.1—3.8km ，平均3.3 km 2.3井田的水平面积12520799.521m 2
第二节 矿井工业储量
2.1矿井生产能力选定为45万t/a 。 2.2矿井的工业储量、设计可采储量
（1）1、矿井地质资源储量
Z z =H ×m1× γ÷cos5° 式中： Z z ---- 采区工业储量，万t ；
H----井田的水平面积，12520799.521m 2； γ---- 煤的容重 ，1.42t/m3； m 1---- K 1煤层煤的厚度，为6.0米； Z z =12520799.521×6.0×1.42÷cos5°=106.7Mt （2）矿井工业资源/储量
根据钻孔布置，在矿井地质资源量中，60%是探明的，30%是控制的，10%是推断的。 根据煤层厚度和煤质，在探明的和控制的资源量中，70%是经济的基础储量，30%是边际经济基础储量，则矿井工业资源储量由下式计算：
111122*********g b b m m Z Z Z Z Z Z k =++++
式中 g Z ——矿井工业资源/储量；
111b Z ——探明的资源量中经济的基础储量； 122b Z ——控制的资源量中经济的基础储量；
211m Z ——探明的资源量中边际经济的基础储量； 222m Z ——控制的资源量中经济的基础储量； 333Z ——推断的资源量；
k ——可信度系数，取0.7~0.9。地质构造简单、煤层赋存稳定的矿井，k 值取0.9；地质构造复杂、煤层赋存较稳定的矿井，k 取0.7。该式取0.8。
Z 111b =10667.7212×60%×70%=4480.4429万t Z 222b =10667.7212×30%×70%=2240.2215万t Z 2m11=10667.7212×60%×30%=1920.1898万t Z 2m22=10667.7212×30%×30%=960.09万t Z 333k =10667.7212×10%×0.8=853.42万t Z g =10454.3642万t
第三节 矿井可采储量
矿井设计资源储量
1g P -Z s Z
式中： s Z ---- 设计资源储量, 万t ； g Z ---- 工业储量，万t ；
1P ----断层煤柱、防水煤柱、井田境界煤柱、地面建筑煤柱等永久煤柱损失量之和。 1、井田边界保护煤柱损失
由CAD 量得煤矿井田边界长12877.841m ，在井田边界处留20m 的保护煤柱，则井田边界保护煤柱损失为：
P 11=12877.841×20×6.0×1.42=172.534万t 2、断层保护煤柱损失
井田中有两个断层，需在断层两边各留25m 宽的保护煤柱，由CAD 可量得断层长度为4211.017m ，则断层保护煤柱损失为：
P 12=4211.017×25×2×6×1.42=176.863万t 1P = P 11+ P 12=349.397万t Zs=10104.9672万t
工业广场的煤柱
本矿的设计生产能力取45万t ，工业广场的面积为1.5平方公顷/10万t ，所以取工业广场的尺寸为360m ×370m 的长方形。工业广场所在位置煤层倾角为5°，其中心埋藏深度为-350m ，该处表土层厚度为100m ，主副井、地表建筑物均布置在工业广场内。维护带宽度按20m 计算。本矿井的地质条件及基岩和松散层移动角见下表。 由图可知工业场地煤柱量为：
Z
=S×M×R (2-3)
i
式中：Z
-工业场地煤柱量，万t;
i
S-工业场地压煤面积，547543.75m2。
=1.42×547543.75×6=459.951万t
则Z
i
表2-3-1 岩层移动角
采区设计可采储量
Z k=（Z g-P1－P2）C
式中：Zg---- 工业储量，万t；
Zk=（10454.3462-349.397—459.951）×0.75=7233.75465万t
第三章 矿井工作制度、设计生产能力及服务年限
第一节 矿井工作制度
按照《煤炭工业矿井设计规范》中规定，参考《关于煤矿设计规范中若干条文修改的说明》，确定本矿井设计生产能力按年工作日330天计算，净提升时间为16小时，矿井工作制度，三八制，两班半采煤，半班准备，每日三班出煤。
第一节 矿井设计生产能力及服务年限
核算矿井服务年限
K)/(A Z T k ?= (公式1-3) 式中： T----采区服务年限，a;
A----生产能力，90万t ；
k Z ----矿井设计可采储量； K----储量备用系数，取1.4。
a 41.571.4)(90÷7233.75465K) Zk/(A T 1=?=?=
由于只有一个开采水平，所以第一水平服务年限符合煤炭工业设计规范的规定。
第四章井田开拓
4.1井田开拓的基本问题
4.1.1确定井筒形式、数目、位置及坐标
1. 井筒形式的确定
井筒形式有三种：平硐、斜井、立井，由于欢城煤矿出去平原地带，煤层埋深较大，所以井筒形式采用立井。
4.1.2 确定工业场地位置
工业场地的位置选择在主、副井井口附近，即井田中部偏上。工业场地的形状和面积：根据工业场地占地面积规定，1.0公顷/10万t，确定地面工业场地的占地面积为13.5公顷，形状为矩形，长边平行于井田倾向，长为375 m，宽为365 m。
4.1.3 确定开采水平及划分采带区
由于煤层倾角较小，且垂高、埋深较小，故采用单水平上下山开采，水平标高为-400m，将整个井田划分为四个部分：中部采区、东翼带区、北翼带区、西翼采区、南一带区、南二带区。其北翼带区、西翼采区、中部采区部分采用上下山开采。
4.1.4 主要开拓巷道
1．运输大巷的布置
由于运输大巷要为上下山采区的开采服务，服务年限较长，且煤层的顶底板均为粉砂岩，为便于维护和使用，且不受煤层开采的影响，将水平大巷布置在距煤层底板大约20 m处的岩层中，岩层大巷其优点是巷道维护条件好，维护费用低，巷道施工能够按要求保持一定方向和坡度；便于设置煤仓。
2．井底车场的布置
采用立井开采，井底车场要为整个水平服务，服务时间较长，故要布置在较坚硬的岩层中。
本矿井将井底车场布置位置选择在煤层底板中，煤层底板为坚硬的岩层中，维护费用较低。
4.2 开拓方案比较
4.2.1 三种开拓方案简述
三种方案均采用立井单水平上下山开拓方式，三种方案存在以下不同：
方案一采用岩石大巷布置，中央并列式通风方式。见图4—1
方案二采用煤层大巷布置，中央并列式通风方式。见图4—2
方案三采用岩石大巷布置，中央对校式通风方式。见图4—3
三种方案的部分剖面图见下图：
图4—1
图4—2
图4—
3
4.2.2 开拓方案详细经济比较
表4-1
建井工程量
表4—2
生产经营工程量
表4—3
基建费
元·元·
表4—4
生产经营费
表4—5
费用汇总
由以上表格可以看出，方案一采用岩石大巷布置，各项费用都比较低；且能满足生产条件。方案二，采用煤层大巷布置，巷道的掘进工程量少，且掘进速度快，但是大巷的维护费用过高，予以排除。方案三在原有风井的基础上，又增添一风井，可以解决后期由于通风线路过长而造成的通风问题，但是欢城煤矿为低瓦斯矿井，通风问题不是很显著，增加一矿井不是很经济，故也给以排除。
综上所述：方案一为最优方案，在经济合理的基础上能够满足矿井的安全合理生产。
内蒙古科技大学 采矿学课程设计说明书 题目：斜沟煤矿8号煤层13采区设计学生姓名：史晨飞 学号：1179202105 专业：采矿工程 班级：采矿2011-4班 指导教师：郭灵飞
目录 第一章矿井概况 (1) 1.1矿井地形、地貌、地物及其对开采的影响 (1) 1.1.1 矿井地形 (1) 1.1.2 矿井地貌 (1) 1.1.3 矿井地物 (1) 1.1.4 矿井水系 (1) 1.1.5 气象及地震 (2) 1.2矿井开拓方式及主要井巷的布置形式 (2) 1.3矿井通风方法、主扇工作方式及通风系统情况 (3) 1.4矿井提升运输系统及主要设备配备情况 (4) 1.5矿井工作制度 (4) 第二章开采技术条件 (5) 2.1采区的位置及与相邻采区的关系 (5) 2.2构造形态 (5) 2.2.1区域地层与地质构造 (5) 2.3煤层厚度、倾角、稳定性、结构 (6) 2.4顶底板岩石的物理力学性质、稳定性及坚固性 (7) 2.5其它开采条件 (7) 2.5.1瓦斯含量 (7) 2.5.2自燃发火性 (7) 2.5.3煤尘 (7) 2.5.4水文地质条件 (8) 第三章采煤方法的选择 (9) 3.1采煤方法的选择原则 (9) 3.2采煤方法的技术与经济分析 (9) 第四章采区巷道布置 (13) 4.1采区主要参数的确定 (13) 4.2采准巷道布置 (13) 4.3采区主要设备配备情况 (16) 4.5采区生产系统 (17) 4.6绘制采区巷道布置图 (17) 第五章回采工艺设计 (18) 5.1回采工作面参数选择 (18)
5.1.1工作面长度 (18) 5.1.3作面产量 (19) 5.1.5作面回采率 (21) 5.1.6作业面煤柱尺寸 (21) 5.2回采巷道布置 (21) 5.2.1回采巷道布置方式 (21) 5.2.2断面形状及断面积 (22) 5.2.3支护方式 (22) 5.2.4巷道断面图 (22) 5.3回采工作面设备选择 (24) 5.4回采工作面回采工艺过程 (30) 5.4.1回采工作面的作业形式 (30) 5.4.2回采工作面劳动组织形式 (30) 5.4.3工作面循环方式、昼夜循环数、循环进度 (30) 5.4.4回采工作面工艺 (31) 5.4.5绘制回采工作面布置图 (31) 5.4.6绘制回采工作面循环作业图表 (31) 第六章安全 (34) 6.1.1顶板事故的预防措施 (34) 6.1.2防尘降尘措施 (34) 6.1.3防灭火措施 (35) 6.1.4防治水措施 (36) 6.1.5预防瓦斯煤尘爆炸措施 (37) 6.2安全操作规程 (38) 6.2.1液压支架工操作规程 (38) 6.2.2掘进机司机操作规程 (39) 6.2.3采煤机司机操作规程 (39) 参考文献 (41)
采矿学课程设计 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
采矿工程系 《煤矿开采学》课程设计说明书 课程名称：煤矿开采学 姓名： 学号： 班级： 指导教师： .序论 (2) 第一章．采区巷道布置 (4) 第一节．采区储量与服务年限 (4) 第二节．采区内的再划分 (5) 第三节．确定采区内准备巷道布置及生产系统 (7) 第四节．采区中部甩车场线路设计 (11) 第二章．采煤工艺设计 (18) 第一节．采煤工艺方式的确定 (18) 第二节．工作面合理长度的确定 (22) 第三节．采煤工作面循环作业图表的编制 (23) 小结 (25) 参考文献 (26)
序论 一、目的 1、初步应用《采矿学》课程所学的知识，通过课程设计，加深对《采矿学 课程的理解。 2、培养采矿工程专业学生的动手能力，对编写采矿技术文件，包括编写设 计说明书及绘制设计图纸进行初步锻炼。 3、为毕业设计中编写毕业设计说明书及绘制毕业设计图纸打基础。 二、设计题目 1、设计题目的一般条件 本采区南以F4断层为界，北以相邻采区煤柱为界，上部标高-50m以上为风化带煤柱，下部边界为水平煤柱。 采区走向长度2100m，倾斜平均长度960m,倾角平均为12°。采区共有两层煤，区内地质构造简单，为单斜构造，无断层和褶曲。采区内无大的含水层和地下水，开采条件较好。 运输和回风石门标高分别是-250m和-50m。采区生产能力自定。 2.煤层特征 本采区内赋存4，5号两层煤，4号煤层和5号煤层均为中厚煤层。煤层埋藏稳定，构造简单，煤质中硬，自然发火期为3-12个月。煤岩爆炸指数为34-70％。煤层瓦斯含量小，采区所属矿井为低瓦斯矿井。 煤层特征表
采矿课程设计大纲 前言 采矿课程设计是采矿工程专业实践教学环节的重要一环。它是学生学过《井巷工程》、《采矿学》、《矿井通风安全》等课程，以及通过生产实习之后进行的。其目的是巩固和扩大所学理论知识并使之系统化，培养学生运用所学理论知识解决实际问题的能力，提高学生计算、绘图、查阅资料的基本技能，为毕业设计奠定基础。 采矿课程设计属教学性设计，题目由指导教师拟定。学生应根据题目按照本大纲的要求，在教师指导下，在规定的时间内认真独立地完成计算、绘图、编写说明书等全部工作。 设计中要认真贯彻《煤炭工业技术政策》、《煤矿安全规程》、《煤炭工业矿井设计规范》以及国家制定的其它有关煤炭工业的方针政策。设计力争作到分析论证清楚、论据确凿，并积极采用切实可行的先进技术，力争使自己的设计成果达到较高水平。 课程设计分析论证思路可参看后面的毕业设计指导书相关章节内容。采矿课程设计说明书的撰写、图纸绘制格式及标准，可参看对毕业设计的有关要求并适当从简。 第一章井田地质特征、矿井储量及生产能力 第一节井田地质特征 煤层埋藏条件：煤层层数、倾角、厚度、层间距。煤的容重、硬度、煤层结构。顶底板岩性、表土厚度及性质、风化带深度。 井田内的主要地质构造：断层性质和要素、褶曲分布形态。 矿井涌水量：最大涌水量、正常涌水量。矿井相对瓦斯量。煤尘爆炸性、煤的自燃性。 表1 煤层及顶底岩性特征
第二节 井田范围及储量 井田范围：沿走向长度、沿倾斜长度、井田内煤层面积及井田面积。 矿井工业储量：勘探(精查)地质报告提供的“能利用储量”中的A 、B 、C 三级储量。 矿井设计储量：矿井工业储量减去设计计算的断层煤柱、防水煤柱、井田境界煤柱和已有的地面建筑物、构筑物需要留设的保护煤柱等永久性煤柱损失后的储量。 矿井设计可采储量：矿井设计储量减去工业场地保护煤柱、矿井井下主要巷道及上、下山保护煤柱煤量后乘以采区采出率的储量。 表2 矿井可采储量计算 第三节 矿井生产能力及服务年限 矿井工作制度：全矿年工作日数，日工作班数，每日净提升时数。 矿井生产能力及服务年限：根据可采储量和 关系式，分析确定矿井生产能力和服务年限。 第二章 井田开拓 第一节 井田内划分 工作面总线长计算，保证年产量的工作面长度和个数。区段斜长计算和区段数目的确定。 井田划分为阶段(或盘区)，确定阶段斜长、阶段数目，或盘区上山或下山斜长。确定水平数目、位置和高度，计算水平服务年限。 阶段内的布置方式及参数：采区、分段和分带。 第二节 开拓方案的选定 根据煤层赋存条件、开采技术水平，分析选择进入地下的方式，以及相应的井底车场型 K Z T A K =?
目录 第一章矿区概述及井田地质特征 (2) 第一节矿区概述 (2) 第二节井田地质特征 (3) 第三节煤层特征 (6) 第二章井田境界和储量.................................. 错误！未定义书签。 第一节井田境界............................................ 错误！未定义书签。 第二节矿井工业储量 (10) 第三节矿井可采储量 (11) 第三章矿井工作制度、设计生产能力及服务年限 (14) 第一节矿井工作制度 (14) 第二节矿井设计生产能力及服务年限 (14) 第四章井田开拓 (15)
第一章 矿区概述及井田地质特征 第一节 1.1矿区概述 1.1.1井田位置、范围和交通位置 004煤矿位于山东枣庄市腾南煤田中部，地 岗头 大坞 休城矿 北徐楼矿 望冢 赵坡矿 武所屯矿 留庄矿 王晁矿 庄里矿 级索矿泉上矿 曹庄矿鲍沟 郭庄矿 西岗柴里矿 蔡园矿 蒋庄矿 官柴专线 崔庄矿 岱庄矿 田陈矿 欢城姜屯 滕州市 留庄 姚桥矿 徐庄矿 高庄矿付村矿三河口矿 微山县 郝寨孔庄矿 沛县 薛城区 欢城煤矿 图 例 张汪 官桥 去枣庄 京沪 铁路10 4国 道北 七五矿 欢城矿 微山二号井 大屯 煤电公司京 杭 运 河 384437520523125 389562520523125 389562520486875 384437520486875 级索 河 荆 图1-1 矿井交通位置图
1.1.2地形地貌 井田内地形为—自东向西南缓慢下降的滨湖冲积平原，地面标高+39—+43m。 1.1.3河流及水系 由于靠近南四湖，几乎承受鲁西南地表主要水系的来水，历史上多次泛滥成灾，如1957年遭遇百年特大洪水，导致郭河决堤和湖水泛滥，湖水水位由常年的+33m上涨到+37.01m。但本井田未受洪水淹没。 1.1.4矿区气象地震 本区属季风型大陆气候，历年平均气温13.5°C，最高气温+40.9°C，最低气温-21.8°C。最大冻土深度0.28m，年平均降雨量804.3mm。全年主导风向为东南风，最大风速可达20m/s。 根据山东省地震局（77）鲁震发第83号文“关于腾南矿区地震基本烈度鉴定意见”，本区地震烈度为七度。 1.2井田地质特征 1.2.1井田地形以及井田的勘探程度 腾南煤田发现于1957年底，1959年12月提出《山东省腾南煤田综合普查报告》。1968年10月提出《山东省腾南煤田综合详查报告》。1981年11月提交《腾南煤田(北区)详查地质报告》。1986年9月提出《腾南煤田许厂井田精查地质报告》，报经全国储委审查批准 1.2.2井田煤系地层概述 井田内地层包括：第四系、上侏罗统蒙阴组，上二迭统上石盒子组，下二迭统下石盒子组及山西组，上石炭统太原组，中石炭统本溪组，中奥陶统及下奥陶统。地层特征自上而下分述如下： 1、第四系（Q） 厚122.34~282.74m，平均196.77m，主要由粘土、砂质粘土、粘土质砂、砂及砂砾层组成，属河、湖泊相沉积。 2、上侏罗统蒙阴组（J3m） 井田内最大残厚为225.20m，大部分地区剥蚀殆尽，只在井田南部，小屯向斜的轴部少有残留。主要由砖红色粘土质细粒及中粒砂岩组成，铁、泥质胶结，结构较松散，底部常有一层不稳定的细砾岩。 3、上二迭统上石盒子组（P12） 井田内最大残厚为286.00m，主要保存于孙氏店支2断层以西，小屯向斜的轴部。本组主要由灰绿色砂岩及灰绿、紫红等杂色粘土岩组成。 4、下二迭统下盒子组（P21） 厚31.05~69.80m，平均48.69m，主要由黄绿、灰、紫等杂色粘土岩、粉砂岩、灰绿色砂岩组成，属温湿、干热条件下的河流、湖泊相沉积。 5、下二迭统下山西组（P11） 厚59.90~99.35m，平均83.67m，主要由浅灰、灰白及灰绿色砂岩，深灰、灰黑色粉砂岩、粘土岩及煤层组成，组内岩性变化较大，但以砂岩为主，砂岩比率高，以过渡相沉积为主。 、3号），以3号煤层为主要可采煤层，厚度大，埋藏浅，储量丰本组共含煤3层（2、3 上
采矿学课程设计
目录 第一章前言 第二章采区储量与生产能力 第一节采区储量 第二节生产能力与服务年限 第三章开拓方式简介 第一节井筒 第二节大巷 第四章采区准备方式 第一节上山布置与断面 第二节采区车场与硐室 第五章采煤方法 第一节采煤系统和回采巷道布置 第二节采煤工艺 (含工作面循环作业图表) 第三节采煤工作面设备选型 第六章总结与分析
第一章前言 一、设计的目的 1、应用《采矿学》所学的知识，通过课程设计巩固和扩大所学理论知识并使之系统化。 2、培养运用所学理论知识解决实际问题的能力，提高计算、绘图、查阅资料的基本技能。 3、为毕业设计中编写毕业设计说明书及绘制毕业设计图纸奠定基础。 二、矿井开采条件 1、二 1 煤层 二 1 煤层位于组下部，矿区围标高为-600～+300m，埋深约179～1080m。上 距砂锅窑砂岩一般为65.02m，下距L 9 石灰岩7.24m左右。煤层厚度变化较大，厚0～16.26m，平均5.74m，为薄～特厚煤层。 二 1 煤层结构较简单，含1层夹矸，夹矸厚分别为0.14～0.05m，岩性为炭质泥岩。 二 1 煤层顶底板特征： 1）顶板：二 1 煤层直接顶板以砂质泥岩为主，厚0～7.35m，平均1.93m，抗压强度58.5Mpa；老顶大占砂岩，以中粒砂岩为主，厚 1.03～28.52m，平均14.82m，抗压强度44.6～103.5Mpa、抗拉强度4.83～5.23Mpa。二1煤层顶板受滑动构造影响较大，顶板不稳定，不易管理。 2）底板：二1煤层直接底板为砂质泥岩或条带状细砂岩，平均厚7.42m；局部直接底板为粉细砂岩、炭质泥岩及泥岩，采煤过程中，泥岩易遇水膨胀发生地鼓现象。 大部分直接顶板为砂质泥岩，间接顶板为大占砂岩，以中粒砂岩为主，有时可成为直接顶板，厚1.03～28.52m，平均14.82m。大部分直接底板为砂质泥 岩或条带状细粒岩，平均7.24m；间接底板为组L 7～8 石灰岩。 2、煤质 （1）、物理性质 二 1煤层物理性质：二 1 煤层以粉煤为主，为黑～灰黑色，玻璃光泽，粉状、 鳞片状产出，强度很低，手捻即成为煤粉，易污手。煤层中下部常有碎粒或块状

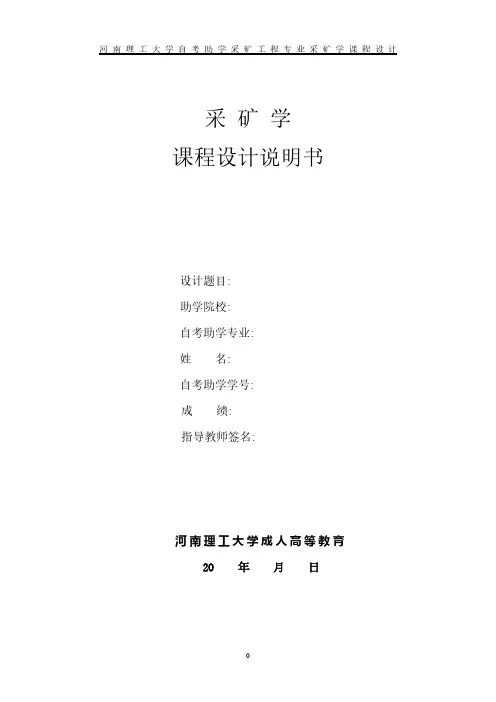

采矿学 课程设计说明书 设计题目: 助学院校: 自考助学专业: 姓名: 自考助学学号: 成绩: 指导教师签名: 河南理工大学成人高等教育 2O 年月日
