《概率论与数理统计》实验报告
学生姓名李樟取
学生班级计算机122
学生学号201205070621
指导教师吴志松
学年学期2013-2014学年第1学期
实验报告一
成绩 日期 年 月 日
实验名称 单个正态总体参数的区间估计
实验性质 综合性
实验目的及要求
1．了解【活动表】的编制方法；
2．掌握【单个正态总体均值Z 估计活动表】的使用方法； 3．掌握【单个正态总体均值t 估计活动表】的使用方法； 4．掌握【单个正态总体方差卡方估计活动表】的使用方法； 5．掌握单个正态总体参数的区间估计方法．
实验原理
利用【Excel 】中提供的统计函数【NORMISINV 】和平方根函数【SQRT 】，编制【单个正态总体均值Z 估计活动表】，在【单个正态总体均值Z 估计活动表】中，只要分别引用或输入【置信水平】、【样本容量】、【样本均值】、【总体标准差】的具体值，就可以得到相应的统计分析结果。
1设总体2~(,)X N μσ，其中2σ已知，12,,,n X X X L 为来自X 的一个样本，12,,,n x x x L 为
样本的观测值
于是得到μ的置信水平为1-α 的置信区间为
利用【Excel 】中提供的统计函数【TINV 】和平方根函数【SQRT 】，编制【单个正态总体均值t 估计活动表】，在【单个正态总体均值t 估计活动表】中，只要分别引用或输入【置信水平】、【样本容量】、【样本均值】、【样本标准差】的具体值，就可以得到相应的统计分析结果。
2.设总体2~(,)X N μσ，其中2
σ未知，12,,,n X X X L 为来自X 的一个样本，12,,,n
x x x L 为样本的观测值
整理得
/2/21X z X z n n P αασαμσ?
?=-???
?-<<+/2||1/X U z P n ασμα????==-??????-
n αασσ?
?-+
??
?
22
(1
)(1)1/X P t n t n S n
α
α
μ
α??
---<<-=-???
?
22(1)(1)1S S P X t n X t n n n ααμα
?
?--<<+-=-???
?
故总体均值μ的置信水平为1α-的置信区间为
利用【Excel 】中提供的统计函数【CHIINV 】，编制【单个正态 总体方差卡方估计活动表】，在【单个正态总体方差卡方估计活动 表】中，只要分别引用或输入【置信水平】、【样本容量】、【样本均 值】和【样本方差】的具体值，就可以得到相应的统计分析结果。
3.设总体2
~(,)X N μσ，且总体均值
μ未知，n X X X ,,,21Λ是来自该总体的样本，
12,,,n x x x L 为样本的观测值
总体方差2
σ的置信水平为1-α的置信区间为
标准差σ的置信水平为1-α的置信区间为
实验内容
实验过程（实验操作步骤） 实验结果
1．某厂生产的化纤强度
2~(,0.85)X N μ，现抽取一个容量为
25n =的样本，测定
其强度，得样本均值
2.25x =，试求这批
化纤平均强度的置信水平为0.95的置信区
1.打开【单个正态总体均值Z 估计活动表】。
2.在【B3】中输入0.95，在【B4】中输入25，在【B5】中输入2.25，在【B6】中输入0.85，计算
2221222
(1)(n -1)<(1)1n S P n ααχχασ-??-<-=-????222
22212(1)(1)1-(1)(1)n S n S P n n αασα
χχ-??--??<<=??--????
2
22121s
1s
,
(1)
(1)n n n n αα
χχ-??
-- ? ?--?
?
2222212(1)(1),(1)(1)n s n s n n ααχχ-??
-- ? ?--?
?
22(1),(1)s s x t n x t n n n αα??--+- ?
?
?
间．
2．已知某种材料的抗压强度
2
~(,)
X Nμσ，现随机抽取10个试件进行抗压试验，测得数据如下：
482，493，457，471，510，446，435，418，394，469
（1）求平均抗压
强度μ的置
信水平为
0.95的置信
区间；
（2）求2
σ的置信水平为0.95的置信区间．在D列输入原始数据，计算平均值和标准差
1.打开【单个正态总体均值t估计活动表】。
2.在【B3】中输入0.95，在【B4】中输入10，在【B5】中引用G3，在【B6】中引用G4，计算
1.打开【单个正态总体方差卡方估计活动表】。
2.在【B3】中输入0.95，在【B4】中输入10，在【B5】中引用G3，在【B6】中引用G5，计算
3．用一个仪表测量某一物理量9次，得样本均值56.32
x=，样本标准差
0.22
s=．
（1）测量标准差σ的大小反映了仪表的精度，试求σ的置信水平为0.95的置信区间；
（2）求该物理量真值的置信水平为0.99的置信区间．1.打开【单个正态总体标准差卡方估计活动表】。
2.在【B3】中输入0.95，在【B4】中输入9，在【B5】中输入56.32，在【B6】中输入0.22，计算
1.打开【单个正态总体均值t估计活动表】。
2.在【B3】中输入0.99，在【B4】中输入9，在【B5】中输入56.32，在【B6】中输入0.22，计算
实验报告二
此时有
其中
对于给定的置信水平1α-，有
解不等式
得21μμ-的置信水平为α-1的置信区间为 利用【Excel 】中提供的统计函数【FINV 】，编制【两个正态总体方差比F 估计活动表】，在【两
个正态总体方差比F 估计活动表】中，只要分别引用或输入【置信水平】、【样本1容量】、【样本1方差】的具体值以及【样本2容量】、【样本2方差】的具体值，就可以得到相应的统计分析结果。
设有两个正态总体211~(,)X N μσ，2
22~(,)Y N μσ，且2
22121,,,σσμμ都未知，其中
1
12(,,,)n X X X L 和2
12(,,,)n Y Y Y L 是分别来自X 和Y 的两个独立样本.求方差比2
122
σσ的1α-的置
信区间.样本均值和方差分别为
因为
对于已给的置信水平1α-，有
故22
2
1σσ的置信度为α-1的置信区间为
实验内容 实验过程（实验操作步骤）
实验结果
2)1()1(212
2
22112
-+-+-=
n n S n S n S W {}/212(2)1P T t n n αα
<+-=-12/21212
|()()|
(2)
11W
X Y t n n S n n αμμ---<+-+()/21212
11
(2)w x y t n n s n n α-±+-+2212
122221~(1,1)
S F F n n S σσ=?--{}1/212/212(1,1)(1,1)1P F n n F F n n ααα
---<<--=-22221212/2121/212//,(1,1)(1,1)s s s s F n n F n n αα-?? ?----??1
1
221
1
11
111
,
()1n n i
i i i X X
S X X n n ===
=--∑∑2
2
222
1
12
211
,
()1n n j
j j j Y Y S Y Y n n ===
=--∑∑
1．设从总体2
11~(,)X N μσ和总体
2
22
~(,)Y N μσ中分别抽取容量为110n =，215n =的独立样本，经计算得82x =，2
56.5x s =，
76y =，252.4y
s =．
（1）若已知2164σ=，2
249σ=，
求12μμ-的置信水平为0.95的置信区间；
（2）若已知2
21
2
σσ=，求12μμ-的置信水平为0.95的置信区间；
（3）求2
122
σσ的置信水平为0.95的置信区间．
1.打开【两个正态总体均值Z 估计活动表】。
2.在【B3】中输入0.95，
在【B4】中输入10，在【B5】
中输入82，在【B6】中输入64，在【B8】中输入15，在【B9】中输入76，在【B10】中输入49，计算
1.打开【两个正态总体均值差t 估计活动表】。
2.在【B3】中输入0.95，
在
【B4】中输入10，在【B5】中输入82，在【B6】中输入56.5，在【B8】中输入15，在【B9】中输入76，在【B10】中输入52.4
1.打开【两个正态总体方差比F 估计活动表】。
2.在【B3】中输入0.95，在【B4】中输入10，在【B5】中输56.5，在【B7】中输入15，在【B8】中输入52.4
2．设滚珠直径服从正态分布，现从甲、乙两台机床生产同一型号的滚珠中，分别抽取8个和9个样品，测得其直径（单位：mm ）如下：
甲
15.0 14.5
15.2 15.5
14.8 15.1 15.2 14.8
乙
15.2 15.0
14.8 15.2 15.0 15.0
14.8
15.1 14.8
（1）求2
122σσ的置信水平为0.95的置
信区间；
（2）若已知22
12σσ=，求12μμ-的
置信水平为0.95的置信区间．
在D 列E 列中输入原始数据，计算平均值，标准差和方差
1.打开【两个正态总体方
差比F 估计活动表】
。 2.在【B3】中输入0.95，
在【B4】中输入8，在【B5】中引用G4，在【B7】中输入9，在【B8】中引用H4
1.打开【两个正态总体均值差t 估计活动表】。
2.在【B3】中输入0.95，在【B4】中输入8，在【B5】中引用G2，在【B6】中输入引用G4，在【B8】中输入9，在【B9】中输入H2，在【B10】中输入H4
实验报告三
实验报告四
实验报告五
实验报告六
目 录 实验一 零件形状误差的测量与检验 实验1—1直线度测量与检验 实验1—2平面度测量与检验 实验1—3圆度测量与检验 实验1—4圆柱度测量与检验 实验二 零件位置误差的测量 实验2—1 平行度测量与检验 实验2—2 垂直度测量与检验 实验2—3 同轴度测量与检验 实验2—4圆柱跳动测量与检验 实验2—4—1圆柱径向跳动测量与检验 实验2—4—2圆柱全跳动测量与检验 实验2—5端面跳动测量与检验 实验2—5—1端面圆跳动测量与检验 实验2—5—1端面全跳动测量与检验 实验2—6 对称度测量与检验 实验三 齿轮形位误差的测量与检验 实验3—1齿圈径向跳动测量与检验 实验3—2齿轮齿向误差测量与检验
实验一 零件形状误差的测量与检验 实验1—1直线度测量与检验 一、实验目的 1、通过测量与检验加深理解直线度误差与公差的定义； 2、熟练掌握直线度误差的测量及数据处理方法和技能； 3、掌握判断零件直线度误差是否合格的方法和技能。 二、实验内容 用百分表测量直线度误差。 三、测量工具及零件 平板、支承座、百分表（架）、测量块（图纸一）。 四、实验步骤 1、将测量块2组装在支承块3上，并用调整座4支承在平板上，再将测量块两端点调整到与平板等高（百分表示值为零），图1-1-1所示。 图1-1-1 用百分表测量直线度误差 2、在被测素线的全长范围内取8点测量（两端点为0和7点，示值为零），将测量数据填入表1-1-1中。 表1-1-1： 单位：μm 测点序号 0 1 2 3 4 5 67计算值 图纸值 合格否 两端点连线法 最小条件法 3、按图1-1-1示例将测量数据绘成坐标图线，分别用两端点连线法和最小条件法计算测量块直线度误差。
电子科技大学学院实验报告 实验名称现代电子技术综合实验 姓名： 学号： 评分： 教师签字 电子科技大学教务处制
电子科技大学 实验报告 学生姓名：学号：指导教师：熊万安 实验地点：211大楼308 实验时间： 一、实验室名称：单片机技术综合实验室 二、实验项目名称：数码管显示A/D转换电压值及秒表 三、实验学时：12 四、实验目的与任务： 1、熟悉系统设计与实现原理 2、掌握KEIL C51的基本使用方法 3、熟悉实验板的应用 4、连接电路，编程调试，实现各部分的功能 5、完成系统软件的编写与调试 五、实验器材 1、PC机一台 2、实验板一块 六、实验原理、步骤及内容 试验要求： ①、数码管可在第2位到第4位显示A/D转换的电压值， 可调电压，数码管第5位显示“-”号，第6、7位显示2位学 号；
②、再按按键key1进行切换，此时数码管第6、7位显示从 学号到（学号值+5秒）的循环计时秒表，时间间隔为1秒。 按按键key2时，秒表停止计数，再按按键key2时，秒表继续 计数。按按键key1可切换回任务1的显示。 ③、当电压值大于2伏时，按按键不起作用。 1、硬件设计 2、各部分硬件原理 （相关各部分例如：数码管动态扫描原理；TLC549ADC特征及应用等） （1）数码管动态扫描原理 多位联体的动态数码管段选信号abcdefg和dp（相当于数据线是公用的，而位选信号com是分开的。扫描方法并不难，先把第1个数码管的显示数据送到abcdefg和dp，同时选通com1，而其它数码管的com信号禁止；延时一段时间(通常不超过10ms)，再把第二个
数码管的显示数据送到abcdefg和dp，同时选通com2，而其他数码管的com信号禁止；延时一段时间，再显示下一个。注意，扫描整个数码管的频率应当保证在50Hz 以上，否则会看到明显的闪烁。 （2）TLC549ADC特征及应用等 当/CS变为低电平后，TLC549芯片被选中，同时前次转换结果的最高有效位MSB （A7）自DAT端输出，接着要求自CLK端输入8个外部时钟信号，前7个CLK信号的作用，是配合TLC549 输出前次转换结果的A6-A0 位，并为本次转换做准备：在第4个CLK 信号由高至低的跳变之后，片内采样/保持电路对输入模拟量采样开始，第8个CLK 信号的下降沿使片内采样/保持电路进入保持状态并启动A/D开始转换。转换时间为36 个系统时钟周期，最大为17us。直到A/D转换完成前的这段时间内，TLC549 的控制逻辑要求：或者/CS保持高电平，或者CLK 时钟端保持36个系统时钟周期的低电平。由此可见，在自TLC549的CLK 端输入8个外部时钟信号期间需要完成以下工作：读入前次A/D转换结果；对本次转换的输入模
概率论与数理统计课程教学大纲 一、课程说明 （一）课程名称：概率论与数理统计 所属专业：物理学 课程性质：必修 学分：3 （二）课程简介、目标与任务； 《概率论与数理统计》是研究随机现象规律性的一门学科；它有着深刻的实际背景，在自然科学、社会科学、工程技术、军事和工农业生产等领域中有广泛的应用。通过本课程的学习，使学生掌握概率与数理统计的基本概念，并在一定程度上掌握概率论认识问题、解决问题的方法。同时这门课程的学习对培养学生的逻辑思维能力、分析解决问题能力也会起到一定的作用。 （三）先修课程要求，与先修课与后续相关课程之间的逻辑关系和内容衔接； 先修课程：高等数学。后续相关课程：统计物理。《概率论与数理统计》需要用到高等数学中的微积分、级数、极限等数学知识与计算方法。它又为统计物理、量子力学等课程提供了数学基础，起了重要作用。 （四）教材与主要参考书。 教材： 同济大学数学系编，工程数学–概率统计简明教程（第二版），高等教 育出版社，2012. 主要参考书： 1.浙江大学盛骤，谢式千，潘承毅编，概率论与数理统计（第四版）， 高等教育出版社，2008. 2.J.L. Devore, Probability and Statistics(fifth ed.)概率论与数 理统计（第5版）影印版，高等教育出版社，2004. 二、课程内容与安排 第一章随机事件 1.1 样本空间和随机事件； 1.2 事件关系和运算。
第二章事件的概率 2.1概率的概念；2.2 古典概型；2.3几何概型；2.4 概率的公理化定义。第三章条件概率与事件的独立性 3.1 条件概率； 3.2 全概率公式； 3.3贝叶斯公式；3.4 事件的独立性； 3.5 伯努利试验和二项概率。 第四章随机变量及其分布 4.1 随机变量及分布函数；4.2离散型随机变量；4.3连续型随机变量。 第五章二维随机变量及其分布 5.1 二维随机变量及分布函数；5.2 二维离散型随机变量；5.3 二维连续随机变量；5.4 边缘分布； 5.5随机变量的独立性。 第六章随机变量的函数及其分布 6.1 一维随机变量的函数及其分布；6.2 多元随机变量的函数的分布。 第七章随机变量的数字特征 7.1数学期望与中位数； 7.2 方差和标准差； 7.3协方差和相关系数； *7.4大数律； 7.5中心极限定理。 第八章统计量和抽样分布 8.1统计与统计学；8.2统计量；8.3抽样分布。 第九章点估计
实验一 电位、电压的测定及基尔霍夫定律 1.1电位、电压的测定及电路电位图的绘制 一、实验目的 1.验证电路中电位的相对性、电压的绝对性 2. 掌握电路电位图的绘制方法 三、实验内容 利用DVCC-03实验挂箱上的“基尔霍夫定律/叠加原理”实验电路板，按图1-1接线。 1. 分别将两路直流稳压电源接入电路，令 U 1＝6V ，U 2＝12V 。（先调准输出电压值，再接入实验线路中。） 2. 以图1-1中的A 点作为电位的参考点，分别测量B 、C 、D 、E 、F 各点的电位值φ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ，数据列于表中。 3. 以D 点作为参考点，重复实验内容2的测量，测得数据列于表中。 图 1-1
四、思考题 若以F点为参考电位点，实验测得各点的电位值；现令E点作为参考电位点，试问此时各点的电位值应有何变化？ 答： 五、实验报告 1．根据实验数据，绘制两个电位图形，并对照观察各对应两点间的电压情况。两个电位图的参考点不同，但各点的相对顺序应一致，以便对照。 答： 2. 完成数据表格中的计算，对误差作必要的分析。 答： 3. 总结电位相对性和电压绝对性的结论。 答：
1.2基尔霍夫定律的验证 一、实验目的 1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。 2. 学会用电流插头、插座测量各支路电流。 二、实验内容 实验线路与图1-1相同，用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。 1. 实验前先任意设定三条支路电流正方向。如图1-1中的I1、I2、I3的方向已设定。闭合回路的正方向可任意设定。 2. 分别将两路直流稳压源接入电路，令U1＝6V，U2＝12V。 3. 熟悉电流插头的结构，将电流插头的两端接至数字电流表的“＋、－”两端。 4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。 5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值，记录之。 三、预习思考题 1. 根据图1-1的电路参数，计算出待测的电流I1、I2、I3和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定电流表和电压表的量程。 答： 2. 实验中，若用指针式万用表直流毫安档测各支路电流，在什么情况下可能出现指针反偏，应如何处理？在记录数据时应注意什么？若用直流数字电流表进行测量时，则会有什么显示呢？ 答：
电子技术实验报告 学号： 222014321092015 姓名：刘娟 专业：教育技术学
实验三单级交流放大器（二） 一、实验目的 1. 深入理解放大器的工作原理。 2. 学习测量输入电阻、输出电阻及最大不失真输出电压幅值的方法。 3. 观察电路参数对失真的影响. 4. 学习毫伏表、示波器及信号发生器的使用方法。 二. 实验设备: 1、实验台 2、示波器 3、数字万用表 三、预习要求 1、熟悉单管放大电路。 2、了解饱和失真、截止失真和固有失真的形成及波形。 3、掌握消除失真方法。 四、实验内容及步骤 ●实验前校准示波器，检查信号源。 ●按图3-1接线。 图3-1 1、测量电压参数，计算输入电阻和输出电阻。 ●调整RP2，使V C=Ec/2（取6～7伏），测试V B、V E、V b1的值，填入表3-1中。 表3-1 Array ●输入端接入f=1KHz、V i=20mV的正弦信号。 ●分别测出电阻R1两端对地信号电压V i及V i′按下式计算出输入电阻R i ： ●测出负载电阻R L开路时的输出电压V∞，和接入R L（2K）时的输出电压V0 , 然后按下式计算出输 出电阻R0；
将测量数据及实验结果填入表3-2中。 2、观察静态工作点对放大器输出波形的影响,将观察结果分别填入表3-3，3-4中。 ●输入信号不变，用示波器观察正常工作时输出电压V o的波形并描画下来。 ●逐渐减小R P2的阻值，观察输出电压的变化，在输出电压波形出现明显失真时，把失真的波形描 画下来，并说明是哪种失真。( 如果R P2=0Ω后，仍不出现失真，可以加大输入信号V i，或将R b1由100KΩ改为10KΩ，直到出现明显失真波形。) ●逐渐增大R P2的阻值，观察输出电压的变化，在输出电压波形出现明显失真时，把失真波形描画 下来，并说明是哪种失真。如果R P2=1M后，仍不出现失真，可以加大输入信号V i，直到出现明显失真波形。 表 3-3 ●调节R P2使输出电压波形不失真且幅值为最大（这时的电压放大倍数最大），测量此时的静态工 作点V c、V B、V b1和V O 。 表 3-4 五、实验报告 1、分析输入电阻和输出电阻的测试方法。 按照电路图连接好电路后，调节RP2，使Vc的值在6-7V之间，此时使用万用表。接入输入信号1khz 20mv后，用示波器测试Vi与Vi’，记录数据。用公式计算出输入电阻的值。在接入负载RL和不接入负载时分别用示波器测试Vo的值，记录数据，用公式计算出输出电阻的值。 2、讨论静态工作点对放大器输出波形的影响。 静态工作点过低，波形会出现截止失真，即负半轴出现失真；静态工
公差配合与测量技术实验报告单 班级 姓名 机械与汽车工程系
目录 1. 实验报告单（一）——用外径千分尺测量轴径 2. 实验报告单（二）——用内径百分表测量孔径 3. 实验报告单（三）——用合像水平仪测量导轨直线度误差 4. 实验报告单（四）——用千分表测量平行度、垂直度误差 5. 实验报告单（五）——用千分表测量圆跳动误差 6.实验报告单（六）——用螺纹千分尺或三针法测量外螺纹单一中径 7. 实验报告单（七）——使用三坐标测量机综合测量
《公差配合与测量技术》实验报告单（一） ——用外径千分尺测量轴径 1.项目任务 （1）了解外径千分尺的结构组成； （2）熟悉外径千分尺的测量原理，掌握使用外径千分尺测量轴径测量方法及其评定； 2. 项目计划 （1）测量孔径常用的测量仪器及应用场合； （2）外径千分尺的测量原理，使用外径千分尺测量轴径的测量方法及合格性判定； （3）填写实验报告单，解答项目思考题； （4）项目评价； （5）分析测量结果，结合有关资料，进行总结。 3. 项目准备 （1）测量轴径常用的测量仪器 游标卡尺、外径千分尺、卧式测长仪等。游标卡尺是一种中等精度的量具，只能用于中等精度。 （2）外径千分尺简介 外径千分尺常简称为千分尺，它是比游标卡尺更精密的长度测量仪器，可以测量工件的各种外形尺寸，如长度、厚度、外径以及凸肩厚板厚或壁厚等。精度: 0.01mm。 （3）实验步骤
4. 项目实施 用外径千分尺测量轴径实验（公差按8级精度、偏差代号h进行查表填上） 被测零件 名称公称尺寸极限偏差验收极限 es ei 上验收极限下验收极限 圆度公差0.006mm 安全裕度A 计量器具名称分度值示值范围测量范围 仪器 不确定度 测量 不确定度 测 量 示 意 图 测量数据实际偏差e a 测量位置Ⅰ—ⅠⅡ—ⅡⅢ—Ⅲ 测量方向A—A′ B—B′ 圆度误差合格性判定 5. 项目问题思考 （1）如何对外径千分尺调零？ （2）测力装置有什么作用？ （3）外径千分尺如何保养？ 6. 项目评价与总结（自评） 项目评价表 考核项目权重评分 项目计划决策20% 项目实施检查25% 项目评估讨论15% 职业素养40% 总结：
电子科技大学通信与信息工程学院实验报告 实验名称现代电子技术综合实验 姓名： 学号： 评分： 教师签字 电子科技大学教务处制
电子科技大学 实验报告 学生姓名：学号：指导教师：熊万安 实验地点：科A333 实验时间：2016.3.7-2016.3.17 一、实验室名称：电子技术综合实验室 二、实验项目名称：电子技术综合实验 三、实验学时：32 四、实验目的与任务： 1、熟悉系统设计与实现原理 2、掌握KEIL C51的基本使用方法 3、熟悉SMART SOPC实验箱的应用 4、连接电路，编程调试，实现各部分的功能 5、完成系统软件的编写与调试 五、实验器材 1、PC机一台 2、SMART SOPC实验箱一套 六、实验原理、步骤及内容 试验要求： 1. 数码管第1、2位显示“1-”，第3、4位显示秒表程序：从8.0秒到1.0秒不断循环倒计时变化；同时，每秒钟，蜂鸣器对应发出0.3秒的声音加0.7秒的暂停，对应第8秒到第1秒，声音分别为“多（高
音1）西（7）拉（6）索（5）发（4）米（3）莱（2）朵（中音1）”；数码管第5位显示“-”号，数码管第6、7、8位显示温度值，其中第6、7位显示温度的两位整数，第8位显示1位小数。按按键转到任务2。 2. 停止声音和温度。数码管第1、2位显示“2-”，第3、4位显示学号的最后2位，第5位显示“-”号，第6到第8位显示ADC电压三位数值，按按鍵Key后转到任务3，同时蜂鸣器发出中音2的声音0.3秒； 3. 数码管第1、2位显示“3-”，第3、4位显示秒表程序：从8.0秒到1.0秒不断循环倒计时变化；调节电压值，当其从0变为最大的过程中，8个发光二极管也从最暗（或熄灭）变为最亮，当电压值为最大时，秒表暂停；当电压值为最小时，秒表回到初始值8.0；当电压值是其他值时，数码管又回到第3、4位显示从8.0秒到1.0秒的循环倒计时秒表状态。按按鍵Key回到任务1，同时蜂鸣器发出中音5的声音0.3秒。
概率论与数理统计课程教学大纲（48学时） 撰写人：陈贤伟编写日期：2019 年8月 一、课程基本信息 1.课程名称：概率论与数理统计 2.课程代码： 3.学分/学时：3/48 4.开课学期：4 5.授课对象：本科生 6.课程类别：必修课 / 通识教育课 7.适用专业：软件技术 8.先修课程/后续课程：高等数学、线性代数/各专业课程 9.开课单位：公共基础课教学部 10.课程负责人： 11.审核人： 二、课程简介（包含课程性质、目的、任务和内容） 概率论与数理统计是描述“随机现象”并研究其数量规律的一门数学学科。通过本课程的教学，使学生掌握概率的定义和计算，能用随机变量概率分布及数字特征研究“随机现象”的规律，了解数理统计的基本理论与思想，并掌握常用的包括点估计、区间估计和假设检验等基本统计推断方法。该课程的系统学习，可以培养学生提高认识问题、研究问题与处理相关实际问题的能力，并为学习后继课程打下一定的基础。 本课程主要介绍随机事件及其概率、随机变量及其分布、多维随机变量及其分布、随机变量的数字特征、大数定律与中心极限定理、数理统计的基本概念、参数估计、假设检验等。 体现在能基于随机数学及统计推断的基本理论和方法对实验现象和数据进行分析、解释，并能对工程领域内涉及到的复杂工程问题进行数学建模和分析，且通过各个教学环节逐步培养学生的抽象思维能力、逻辑推理能力、数学运算能力、综合解题能力、数学建模与实践能力以及自学能力。 三、教学内容、基本要求及学时分配 1．随机事件及其概率（8学时） 理解随机事件的概念；了解样本空间的概念；掌握事件之间的关系和运算。理解概率的定义；掌握概率的基本性质，并能应用这些性质进行概率计算。理解条件概率的概念；掌握概率的加法公式、乘法公式；了解全概率公式、贝叶斯公式；理解事件的独立性概念。掌握应用事件独立性进行简单概率计算。理解伯努利试验；掌握二项分布的应用和计算。 2.随机变量及其分布（6学时） 理解随机变量的概念，理解随机变量分布函数的概念及性质，理解离散型随机变量的分布律及其性质，理解连续型随机变量的概率密度及其性质；掌握应用概率分布计算简单事件概率的方法，掌握二项分布、泊松分布、正态分布、均匀分布和指数分布和应用，掌握求简单随机变量函数的概率分布的方法。 3．多维随机变量及其分布（7学时）
电子技术实验报告 实验名称：单级放大电路 系别： 班号: 实验者姓名: 学号: 实验日期： 实验报告完成日期: ?
目录 一、实验目的 (3) 二、实验仪器 (3) 三、实验原理 (3) （一）单级低频放大器的模型和性能 (3) （二）放大器参数及其测量方法 (5) 四、实验内容 (7) 1、搭接实验电路 (7) 2、静态工作点的测量和调试 (8) 3、基本放大器的电压放大倍数、输入电阻、输出电阻的测量 (9) 4、放大器上限、下限频率的测量 (10) 5、电流串联负反馈放大器参数测量 (11) 五、思考题 (11) 六、实验总结 (11)
一、实验目的 １.学会在面包板上搭接电路的方法; 2．学习放大电路的调试方法； 3.掌握放大电路的静态工作点、电压放大倍数、输出电阻和通频带测量方法; 4．研究负反馈对放大器性能的影响;了解射级输出器的基本性能； ５.了解静态工作点对输出波形的影响和负载对放大电路倍数的影响。 二、实验仪器 1.示波器1台 ２.函数信号发生器1台 3. 直流稳压电源1台 ４.数字万用表１台 5.多功能电路实验箱１台 6.交流毫伏表１台 三、实验原理 （一) 单级低频放大器的模型和性能 １. 单级低频放大器的模型 单级低频放大器能将频率从几十Ｈz~几百ｋHz的低频信号进行不失真地放大，是放大器中最基本的放大器，单级低频放大器根据性能不同科分为基本放
大器和负反馈放大器。 从放大器的输出端取出信号电压（或电流)经过反馈网络得到反馈信号电压（或电流）送回放大器的输入端称为反馈。若反馈信号的极性与原输入信号的极性相反，则为负反馈。 根据输出端的取样信号(电压或电流)与送回输入端的连接方式(串联或并联)的不同，一般可分为四种反馈类型——电压串联反馈、电流串联反馈、电压并联反馈和电流并联反馈。负反馈是改变房卡器及其他电子系统特性的一种重要手段。负反馈使放大器的净输入信号减小，因此放大器的增益下降；同时改善了放大器的其他性能：提高了增益稳定性,展宽了通频带,减小了非线性失真，以及改变了放大器的输入阻抗和输出阻抗。负反馈对输入阻抗和输出阻抗的影响跟反馈类型有关。由于串联负反馈实在基本放大器的输入回路中串接了一个反馈电压,因而提高了输入阻抗,而并联负反馈是在输入回路上并联了一个反馈电流，从而降低了输入阻抗。凡是电压负反馈都有保持输出电压稳定的趋势,与此恒压相关的是输出阻抗减小;凡是电流负反馈都有保持输出电流稳定的趋势,与此恒流相关的是输出阻抗增大。 2.单级电流串联负反馈放大器与基本放大器的性能比较 电路图2是分压式偏置的共射级基本放大电路,它未引入交流负反馈。 电路图3是在图2的基础上，去掉射极旁路电容C e，这样就引入了电流串联负反馈。
公差实训心得体会 篇一：公差检测实验心得体会6 通过这次的实训，才真正了解到，一次测量实训要完整的做完，单靠一个人的力量和构思是远远不够的，也是不可能将要做的工作做好。只有小组全体成员的合作和团结才能让实习快速而高效的完成。正所谓“三个臭皮匠，顶个诸葛亮”，只有我么团结起来，什么困难都不再是困难了。另外这次实训也培养了我们小组的分工协作的能力，增进了同学之间的感情，深化了友谊，将原本的一些“陌生人”联系的更紧密了。当然在实习过程中难免会碰到一些疙疙瘩瘩的事情，闹得大家都不愉快，各有各的方法和见解，但是我们能够及时地进行交流和沟通，错误的一方也不那么的固执，对的一方也不那么的显摆，忘记了昨天的不愉快，迎接新的朝阳。当然也相信学校让我们实训的另一目的是为了让我们每个学生更加深刻的了解怎样熟练的使用各种仪器，并且能够单独的完成一项工作，达到相应的锻炼效果后进行轮换，以达到共同进行的目的，而不是单纯抢时间，赶进度，草草了事收工，在这一点上我们本组是做的很认真的，每个组员都分别进行独立的观察，记录每一组数据，对实验数据都是在现场进行计算，发现问题及时解决，没有对上一步的检核，绝不进行下一步的测量，做到步步有检核，因为这样做不但
可以防止人为误差的出现，更可以提高工作的效率，避免测量的不准确还要进行重测。即使重测，我们怀着严谨的态度，错了就返工，决不马虎。我们深知搞机械这一行，需要的就是细心、耐心、毅力和做事严谨的态度。所以我们一直在克服以前的缺点，一步一个脚印的想前迈进。 其实这次的实训中，通过老师的辅导和自己的思考，我对实验数据处理也有一些自己的看法和总结。例如，在测量 N面上V轴孔的直径的实验中，我们小组刚开始时测量的数据全部是负数（数据依次为-，-，-，-，-，-），但通过我们的思考和老师的指导我们认识到了我们的错误，孔的使用工程只会让孔的直接变大，所以我小组认真审核完实验过程后又重新做本实验，在准确的读数后得出了合理的实验数据。再例如，在N面平面度误差测量实验中，我们小组采集的第一组数据出现了很大的差值，我们小组马上停手进行讨论并询问老师，因为差值超出了误差范围，所以我们应该是在调基准的环节出现了错误，发现错误后我们迅速重新调整了基准再次测量，这次取得的数据比较上次的合理很多并且在误差范围内。在我们去完9个点的数据后（数据依次为0，-6，-2；-41，-44，-48；-3，+2，-3），我们对数据进行了分析和讨论，结果 发现N面是一个中间凹陷的平面。之后我们又测量了这
基于FPGA的现代电子实验设计报告 ——数字式秒表设计（VHDL）学院：物理电子学院 专业： 学号： 学生姓名： 指导教师：刘曦 实验地点：科研楼303 实验时间：
摘要： 通过使用VHDL语言开发FPGA的一般流程，重点介绍了秒表的基本原理和相应的设计方案，最终采用了一种基于FPGA 的数字频率的实现方法。该设计采用硬件描述语言VHDL，在软件开发平台ISE上完成。该设计的秒表能准确地完成启动,停止,分段,复位功能。使用ModelSim 仿真软件对VHDL 程序做了仿真，并完成了综合布局布线，最终下载到EEC-FPGA实验板上取得良好测试效果。 关键词：FPGA，VHDL，ISE，ModelSim
目录 绪论 (4) 第一章实验任务 (5) 第二章系统需求和解决方案计划 (5) 第三章设计思路 (6) 第四章系统组成和解决方案 (6) 第五章各分模块原理 (8) 第六章仿真结果与分析 (11) 第七章分配引脚和下载实现 (13) 第八章实验结论 (14)
绪论： 1.1课程介绍： 《现代电子技术综合实验》课程通过引入模拟电子技术和数字逻辑设计的综合应用、基于MCU/FPGA/EDA技术的系统设计等综合型设计型实验，对学生进行电子系统综合设计与实践能力的训练与培养。 通过《现代电子技术综合实验》课程的学习，使学生对系统设计原理、主要性能参数的选择原则、单元电路和系统电路设计方法及仿真技术、测试方案拟定及调测技术有所了解；使学生初步掌握电子技术中应用开发的一般流程，初步建立起有关系统设计的基本概念，掌握其基本设计方法，为将来从事电子技术应用和研究工作打下基础。 本文介绍了基于FPGA的数字式秒表的设计方法，设计采用硬件描述语言VHDL ，在软件开发平台ISE上完成，可以在较高速时钟频率（48MHz）下正常工作。该数字频率计采用测频的方法，能准确的测量频率在10Hz到100MHz之间的信号。使用ModelSim仿真软件对VHDL程序做了仿真，并完成了综合布局布线，最终下载到芯片Spartan3A上取得良好测试效果。 1.2VHDL语言简介:

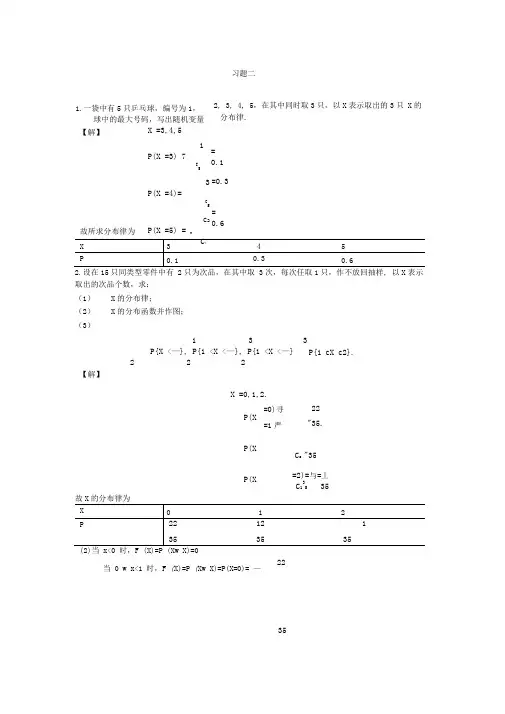

概率论与数理统计课后习题答案 高等教育出版社 习题解答 1. 将一枚均匀的硬币抛两次，事件C B A ,,分别表示“第一次出现正面”，“两次出现同一面”，“至少有一次出现正面”。试写出样本空间及事件C B A ,,中的样本点。 解：{=Ω(正，正)，（正，反），（反，正），（反，反）} {=A (正，正)，（正，反）}；{=B （正，正），（反，反）} {=C (正，正)，（正，反），（反，正）} 2. 在掷两颗骰子的试验中，事件D C B A ,,,分别表示“点数之和为偶数”，“点 数之和小于5”，“点数相等”，“至少有一颗骰子的点数为3”。试写出样本空间及事件D C B A BC C A B A AB ---+,,,,中的样本点。 解：{})6,6(,),2,6(),1,6(,),6,2(,),2,2(),1,2(),6,1(,),2,1(),1,1(ΛΛΛΛ=Ω； {})1,3(),2,2(),3,1(),1,1(=AB ； {})1,2(),2,1(),6,6(),4,6(),2,6(,),5,1(),3,1(),1,1(Λ=+B A ； Φ=C A ；{})2,2(),1,1(=BC ； {})4,6(),2,6(),1,5(),6,4(),2,4(),6,2(),4,2(),5,1(=---D C B A 3. 以C B A ,,分别表示某城市居民订阅日报、晚报和体育报。试用C B A ,,表示以下 事件： （1）只订阅日报； （2）只订日报和晚报； （3）只订一种报； （4）正好订两种报； （5）至少订阅一种报； （6）不订阅任何报； （7）至多订阅一种报； （8）三种报纸都订阅； （9）三种报纸不全订阅。 解：（1）C B A ； （2）C AB ； （3）C B A C B A C B A ++； （4）BC A C B A C AB ++; （5）C B A ++； （6）C B A ； （7）C B A C B A C B A C B A +++或C B C A B A ++ （8）ABC ； （9）C B A ++ 4. 甲、乙、丙三人各射击一次，事件321,,A A A 分别表示甲、乙、丙射中。试说明下列事件所表示的结果：2A , 32A A +, 21A A , 21A A +, 321A A A , 313221A A A A A A ++. 解：甲未击中；乙和丙至少一人击中；甲和乙至多有一人击中或甲和乙至少有一人未击中；甲和乙都未击中；甲和乙击中而丙未击中；甲、乙、丙三人至少有两人击中。 5. 设事件C B A ,,满足Φ≠ABC ，试把下列事件表示为一些互不相容的事件的和：C B A ++，C AB +，AC B -.
《数字电子技术》实验报告 实验序号：01 实验项目名称：门电路逻辑功能及测试 学号姓名专业、班级 实验地点物联网实验室指导教师时间2016.9.19 一、实验目的 1. 熟悉门电路的逻辑功能、逻辑表达式、逻辑符号、等效逻辑图。 2. 掌握数字电路实验箱及示波器的使用方法。 3、学会检测基本门电路的方法。 二、实验仪器及材料 1、仪器设备：双踪示波器、数字万用表、数字电路实验箱 2. 器件： 74LS00 二输入端四与非门2片 74LS20 四输入端双与非门1片 74LS86 二输入端四异或门1片 三、预习要求 1. 预习门电路相应的逻辑表达式。 2. 熟悉所用集成电路的引脚排列及用途。 四、实验内容及步骤 实验前按数字电路实验箱使用说明书先检查电源是否正常，然后选择实验用的集成块芯片插入实验箱中对应的IC座，按自己设计的实验接线图接好连线。注意集成块芯片不能插反。线接好后经实验指导教师检查无误方可通电实验。实验中
1.与非门电路逻辑功能的测试 （1）选用双四输入与非门74LS20一片，插入数字电路实验箱中对应的IC座，按图1.1接线、输入端1、2、4、5、分别接到K1~K4的逻辑开关输出插口，输出端接电平显 图 1.1 示发光二极管D1~D4任意一个。 （2）将逻辑开关按表1.1的状态，分别测输出电压及逻辑状态。 表1.1 输入输出 1(k1) 2(k2) 4(k3) 5(k4) Y 电压值（v） H H H H 0 0 L H H H 1 1 L L H H 1 1 L L L H 1 1 L L L L 1 1 2. 异或门逻辑功能的测试
图 1.2 （1）选二输入四异或门电路74LS86，按图1.2接线，输入端1、2、4、5接逻辑开关(K1~K4)，输出端A、B、Y接电平显示发光二极管。 （2）将逻辑开关按表1.2的状态，将结果填入表中。 表1.2 输入输出 1(K1) 2(K2) 4(K35(K4) A B Y 电压（V） L H H H H L L L H H H H L L L H H L L L L L H H 1 1 1 1 1 1 1 1
篇一：互换性测量实验报告 公差实训实习任务书 一、实训实习的任务和具体要求： 1、掌握孔、轴尺寸公差与配合、几何公差（形状和位置公差）、表面粗糙度的基本知识及有关国家标准的基本内容。 2、掌握典型机械零件精度设计的基本概念、国家标准、基本方法和合理应用。 3、掌握检测技术的基本知识，熟悉常用计量器具和量仪的使用方法。 4、掌握一般几何量的测量方法，学会分析测量误差、处理测量数据、编写检测报告。 二、实训实习前期的课程名称 《现代工程制图》 三、实训实习内容 孔、轴尺寸公差与配合、几何公差（形状和位置公差）、表面粗糙度的测量、齿轮的各个参数的测量等。 目录 实验任务书?????????????????..1 游标量具的使用及零件的测绘????????...3 平面度误差的测量???????.7圆度误差的测量????????????????10 准直仪测量直线度??????????..13 立式光学计测量塞规?????????.?15 垂直度误差的测量???????????????..17 用电动轮廓仪测量表面粗糙度??????.18 标准样块比较法测量表面粗糙度??????..19 螺距的测量????????????????20 螺纹中径的测量????????????21 螺纹牙型半角的测量??????????.22 万能角尺的使用?????????????23 测量齿轮的模数???????????????24 齿轮齿厚的测量?????????????????26 齿轮公法线的测量???????????..27 齿轮径向综合跳动的测量?????????.28 齿圈径向跳动的测量???????????.30 实验一游标量具的使用及零件的测绘 一、实验目的 1、了解游标量具的读数原理； 2、熟练掌握各种游标量具的使用方法； 3、运用游标量具对零件进行测量，并绘制零件图。 二、实验原理 1、游标的读数原理 将两根直尺相互重叠，其中一根固定不动，另一根沿着它相对滑动。固定不动的直尺称为主尺，沿主尺滑动的直尺称为游标尺。 设a为主尺每格的宽度，b为游标尺每格的宽度。i为游标刻度值，n为游标的刻线格数。当主尺（n-1）格的长度正好等于游标n格的长度时，游标尺每格的宽度b为b=(n-1)*a/n 游标的分度值i为主尺每格的宽度与游标尺每格的宽度只差 即 i=a-b=a/n n=a/i b=a-i 当主尺（2n-1）格的长度正好等于游标n格的长度时，游标尺每格的宽度为 b=(2n-1)*a/n 游标的分度值i为主尺 r格的宽度与游标尺1格的宽度之差即
电工电子技术实验报告 学院 班级 学号 姓名 天津工业大学电气工程与自动化学院电工教学部 二零一三年九月
目录 第一项实验室规则------------------------------------------------------------------ i 第二项实验报告的要求------------------------------------------------------------ i 第三项学生课前应做的准备工作------------------------------------------------ii 第四项基本实验技能和要求----------------------------------------------------- ii 实验一叠加定理和戴维南定理的研究------------------------------------------ 1实验二串联交流电路和改善电路功率因数的研究--------------------------- 7实验三电动机的起动、点动、正反转和时间控制--------------------------- 14实验四继电接触器综合性-设计性实验----------------------------------------20 实验五常用电子仪器的使用---------------------------------------------------- 22实验六单管低频电压放大器---------------------------------------------------- 29实验七集成门电路及其应用---------------------------------------------------- 33 实验八组合逻辑电路------------------------------------------------------------- 37实验九触发器及其应用---------------------------------------------------------- 40 实验十四人抢答器---------------------------------------------------------------- 45附录实验用集成芯片---------------------------------------------------------- 50
篇一：实验报告尺寸测量 目录 实验一基本尺寸的测量与检验 实验1—1长度尺寸的测量与检验 实验1—2外圆尺寸的测量与检验 实验1—3内圆尺寸的测量与检验 实验二配合尺寸的测量与检验 实验2—1 轴与孔配合尺寸的测量与检验 实验2—2滚动轴承配合尺寸的测量与检验 实验三普通螺纹尺寸的测量与检验 实验3—1 用螺纹样板测量螺距 实验3—2 外螺纹中径尺寸的测量与检验 实验3—3 用螺纹环规和塞规检验内、外螺纹 实验四键与花键尺寸的测量与检验 实验4—1单键配合尺寸的测量与检验 实验4—2 花键配合尺寸的测量与检验 实验五齿轮尺寸的测量与检验 实验5—1 齿轮齿厚偏差的测量与检验 实验5—2 齿轮公法线长度偏差的测量与检验 实验一基本尺寸的测量与检验 实验1—1长度尺寸的测量与检验 一、实验目的 1、了解游标卡尺的作用、结构组成、测量范围及测量精度； 2、掌握游标卡尺测量长（宽）度的方法和技能； 3、掌握判断尺寸是否合格的方法和技能。 4、加深尺寸误差与公差定义的理解。 二、实验内容 1、观察游标卡尺，了解其结构组成、测量范围及测量精度； 2、零件长（宽）度的测量； 3、判断实测尺寸是否合格。 三、测量工具——游标卡尺 1．游标卡尺的组成 游标卡尺主要用于测量零件的长（宽）度、内（外）圆直径，孔深、键宽和槽深等。其结构组成如图1-1-1所示。 图1-1-1 卡尺的结构主要由尺身 1 、深度尺2、游标3、外测量爪4、内测量爪5、紧固螺钉6等几部分组成。 2、游标卡尺的测量范围 游标卡尺的测量范围有0－125、0－150、0－200、0－300、0－500、0－1000、0－1500、0－2000m几种； 3、游标卡尺的读数值 游标卡尺的读数值有0.01、0.02、0.05三种。实际使用时常选用0.02。 4、游标卡尺的使用注意事项： 1）了解作用，注意范围;
电子技术实验报告 一、元器件认识 (一)、电阻 电阻元件的的标称阻值，一般按规定的系列值制造。电阻元件的误差有六级，对应的标称值系列有E192、E96、E12和E6。电阻在电路中的主要作用为分流、限流、分压、偏置等。 电阻器的标称值和误差等级一般都用数字标印在电阻器的保护漆上。但体积很小的和一些合成的电阻器其标称值和误差等级常以色环的方便之处，能清楚地看清阻值，便于装配和维修。 电阻色码图 颜色黑棕红橙黄绿蓝紫灰白金银本色对应0 1 2 3 4 5 6 7 8 9 / / / 数值 4 567890123对应/ / / 10 10 10 10 10 10 10 10 10 10 n10 方 次 表示/ +1% +2% / / +0.5% +0.25% +0.1% / / +5% +10& +20% 误差-1% -2% -0.5% -0.25% -0.1% -5% -10% -20% 值 色环表示方法有两种形式，一种是四道环表示法，另外一种是五道环表示法。 四道色环:第1，2色环表示阻值的第一、第二位有效数字，第3色环表示两位n数字再乘以10 的方次，第4色环表示阻值的误差。五道色环:第1,2,3色环
n表示阻值的3位数字，第4色环表示3位数字再乘以10的方次，第5色环表示阻值的误差。 ,二,电容值识别 电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容).电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件.电容的特性主要是隔直流通交流. 电容容量的单位为皮法(pf)或(uf),大多数电容的容量值都印其外封装上，主要有两种识别方法，一种是直接识别方法，例如220UF就是220uF，4n7就是 4.7nF;另一种是指数标识，一般以数值乘以倍率表示，倍率值一般用最后 3一位数字表示，单位为pf。比如103，表示容量为10*10pf，即0.01uf;而224表示容量为22*10000pf，即0.22uf;331，表示容量为33*10pf，即330pf。误差用字母表示。“k”表示误差额为10%，“j”表示误差额为5%。而字母“R”可用于表示小数点，例如3R3=3.3 1 (三)用万用表测试半导体二极管 将一个PN结加上正负电极引线，再用外壳封装就构成半导体二极管。由P区引出的电极为正(或称阳极)，由N区引出的电极为负极(或称阴极)。 (1) 鉴别二极管的正，负极电极 用万用表表测量二极管的极性电路图，黑表棒接内部电池正极，红表棒接内部电池负极。测量二极管正向极性时按“A”连接，万用表的欧姆档量程选在R*10档。若读数在几百到几百千欧以下，表明黑表棒所接的一段为二极管的正极，二极管正向导通，电阻值较小;若读数很大，则红表棒所接的一端是二极管的正极，此时二极管反向截止。二极管的基本特性是单向导电性。 (四)用万用表测试小功率晶体三极管
姓名：赵晓磊学号：1120130376 班级：02311301 科目：模拟电子技术实验B 实验二：EDA实验 一、实验目的 1.了解EDA技术的发展、应用概述。 2. 掌握Multisim 1 3.0 软件的使用，完成对电路图的仿真测试。 二、实验电路
三、试验软件与环境 Multisim 13.0 Windows 7 (x64) 四、实验内容与步骤 1.实验内容 了解元件工具箱中常用的器件的调用、参数选择。 调用各类仿真仪表，掌握各类仿真仪表控制面板的功能。 完成实验指导书中实验四两级放大电路实验（不带负反馈）。 2.实验步骤 测量两级放大电路静态工作点，要求调整后Uc1 = 10V。 测定空载和带载两种情况下的电压放大倍数，用示波器观察输入电压和输出电压的相位关系。 测输入电阻Ri，其中Rs = 2kΩ。 测输出电阻Ro。 测量两级放大电路的通频带。 五、实验结果 1. 两级放大电路静态工作点 断开us，Ui+端对地短路
2. 空载和带载两种情况下的电压放大倍数接入us，Rs = 0 带载： 负载： 经过比较，输入电压和输出电压同相。 3. 测输入电阻Ri Rs = 2kΩ，RL = ∞ Ui = 1.701mV
Ri = Ui/(Us-Ui)*Rs = 11.38kΩ 4. 测输出电阻Ro Rs = 0 RL = ∞，Uo’=979.3mV RL = 4.7kΩ，Uo = 716.7mV Ro = (Uo’/Uo - 1)*R = 1.72kΩ 5. 测量两级放大电路的通频带电路最大增益49.77dB 下限截止频率fL = 75.704Hz 上限截止频率fH = 54.483kHz 六、实验收获、体会与建议
目录 实验一基本尺寸的测量与检验 实验1—1长度尺寸的测量与检验 实验1—2外圆尺寸的测量与检验 实验1—3内圆尺寸的测量与检验 实验二配合尺寸的测量与检验 实验2— 1 轴与孔配合尺寸的测量与检验 实验2—2滚动轴承配合尺寸的测量与检验 实验三普通螺纹尺寸的测量与检验 实验3—1 用螺纹样板测量螺距 实验3—2 外螺纹中径尺寸的测量与检验 实验3— 3 用螺纹环规和塞规检验内、外螺纹实验四键与花键尺寸的测量与检验 实验4—1单键配合尺寸的测量与检验 实验4—2 花键配合尺寸的测量与检验 实验五齿轮尺寸的测量与检验 实验5— 1 齿轮齿厚偏差的测量与检验 实验5— 2 齿轮公法线长度偏差的测量与检验
实验一基本尺寸的测量与检验 实验1— 1长度尺寸的测量与检验 一、实验目的 1、了解游标卡尺的作用、结构组成、测量范围及测量精度； 2、掌握游标卡尺测量长（宽）度的方法和技能； 3、掌握判断尺寸是否合格的方法和技能。 4、加深尺寸误差与公差定义的理解。 二、实验内容 1、观察游标卡尺，了解其结构组成、测量范围及测量精度； 2、零件长（宽）度的测量； 3、判断实测尺寸是否合格。 三、测量工具——游标卡尺 1．游标卡尺的组成游标卡尺主要用于测量零件的长（宽）度、内（外）圆直径，孔深、键宽和槽深等。其结构组成如图1-1-1 所示。 图1-1-1 卡尺的结构主要由尺身 1 、深度尺2、游标3、外测量爪4、内测量爪5、紧固螺钉6等几部分组成。 2、游标卡尺的测量范围 游标卡尺的测量范围有0－125、0－150、0－200、0－300、0－500、0－1000、0－1500、0－2000m几种； 3、游标卡尺的读数值 游标卡尺的读数值有0.01 、0.02 、0.05 三种。实际使用时常选用0.02 。 4、游标卡尺的使用注意事项： 1）了解作用，注意范围; 2）位置正确，用力恰当; 3）看清刻度，正确读数; 4）使用完毕，注意保养。
