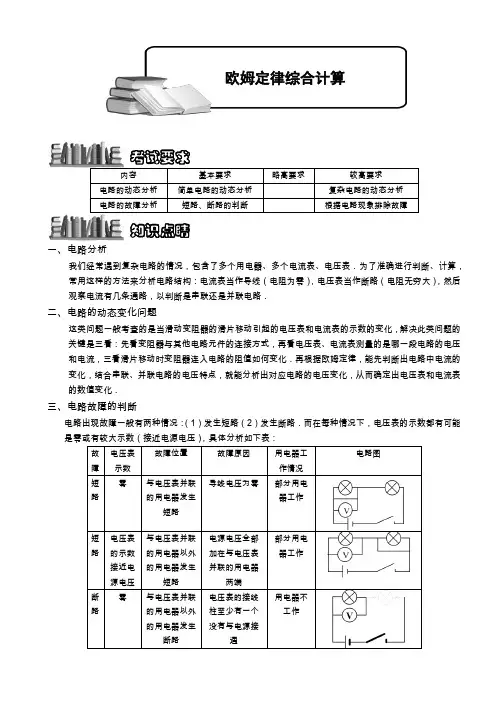

内容基本要求略高要求较高要求
电路的动态分析简单电路的动态分析复杂电路的动态分析
电路的故障分析短路、断路的判断根据电路现象排除故障
一、电路分析
我们经常遇到复杂电路的情况，包含了多个用电器、多个电流表、电压表．为了准确进行判断、计算，常用这样的方法来分析电路结构：电流表当作导线（电阻为零），电压表当作断路（电阻无穷大），然后观察电流有几条通路，以判断是串联还是并联电路．
二、电路的动态变化问题
这类问题一般考查的是当滑动变阻器的滑片移动引起的电压表和电流表的示数的变化，解决此类问题的关键是三看：先看变阻器与其他电路元件的连接方式，再看电压表、电流表测量的是哪一段电路的电压和电流，三看滑片移动时变阻器连入电路的阻值如何变化．再根据欧姆定律，能先判断出电路中电流的变化，结合串联、并联电路的电压特点，就能分析出对应电路的电压变化，从而确定出电压表和电流表的数值变化．
三、电路故障的判断
电路出现故障一般有两种情况：（1）发生短路（2）发生断路．而在每种情况下，电压表的示数都有可能
故障电压表
示数
故障位置故障原因用电器工
作情况
电路图
短路零与电压表并联
的用电器发生
短路
导线电压为零部分用电
器工作
短路电压表
的示数
接近电
源电压
与电压表并联
的用电器以外
的用电器发生
短路
电源电压全部
加在与电压表
并联的用电器
两端
部分用电
器工作
断路零与电压表并联
的用电器以外
的用电器发生
断路
电压表的接线
柱至少有一个
没有与电源接
通
用电器不
工作
断路电压表
的示数
接近电
源电压
与电压表并联
的用电器发生
断路
由电压表、用电
器与电源直接
构成了一个通
路
用电器不
工作
知识点睛
考试要求

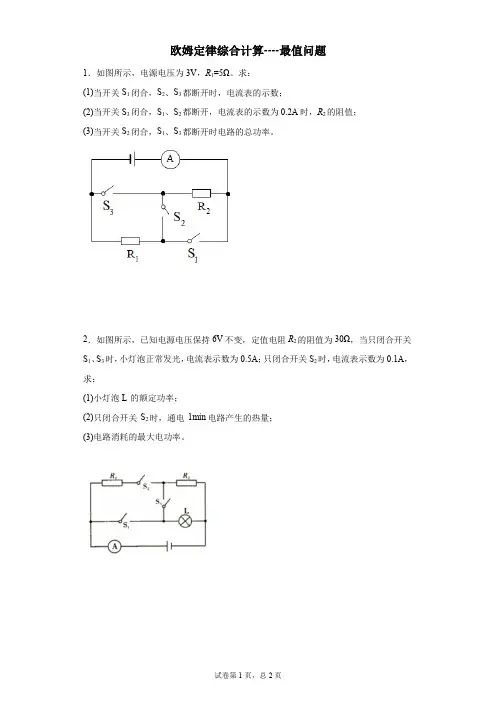

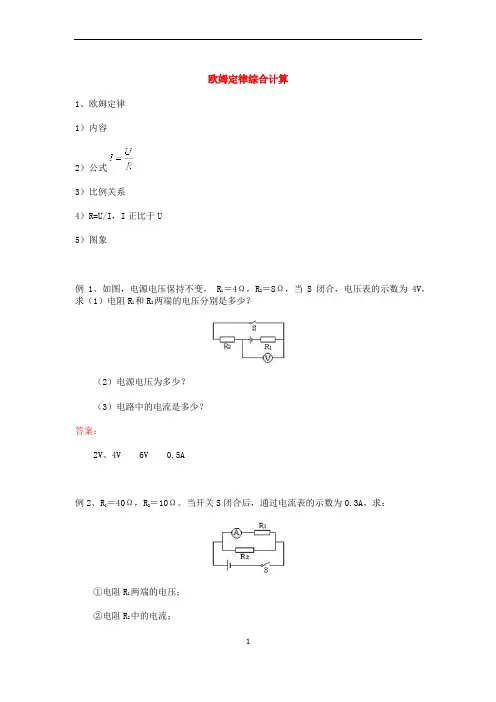

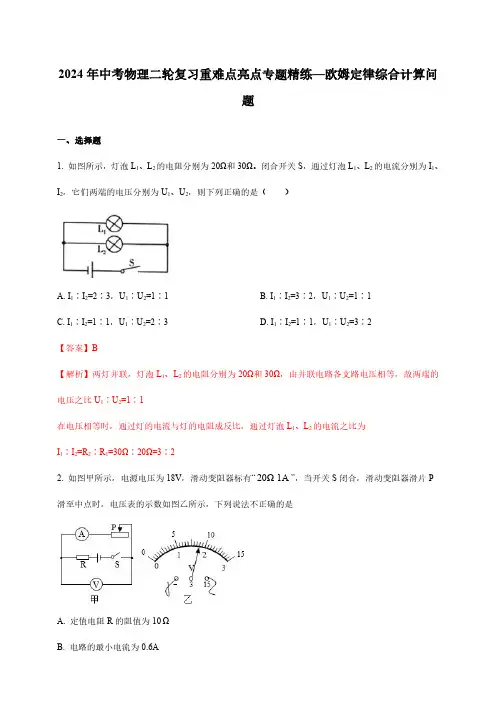

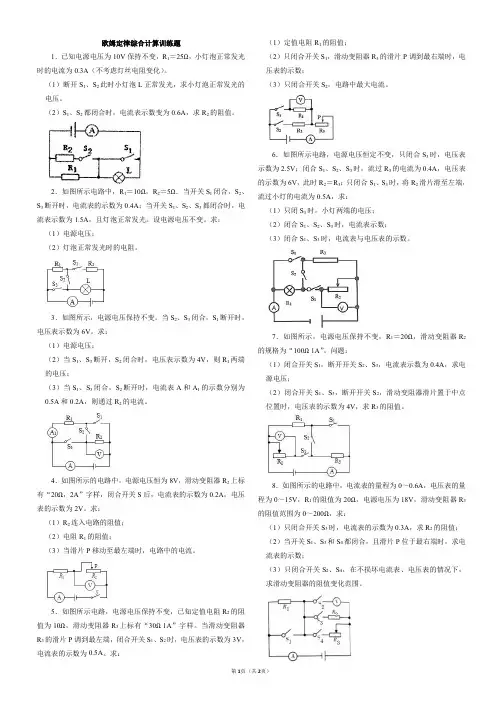

欧姆定律综合计算
【例1】小明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R1是滑动变阻器）．可以测量
【例2】重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（）
A．称重表相当于一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，称重表的示数越小
D．当车辆越重时，称重表的示数越大
【例3】如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡
1
L和
2
L的亮度变化情况是（）
A．
1
L变暗、
2
L亮度不变B．
1
L、
2
L都变亮
C．
1
L变亮、
2
L变暗D．
1
L、
2
L都变暗
【例4】如图所示电路，灯
1
L、
2
L的额定电压分别为2V、10V，
1
S闭合，
2
S断开，滑动变阻器滑片置于中
点位置时，两灯均正常发光，
2
S闭合后，移动变阻器滑片使
2
L仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是（）
A．滑片在中点右侧，电流表示数变小
B．滑片在中点左侧，电流表示数变大
C．滑片在中点右侧，电流表示数不变
D．滑片在中点左侧，电流表示数不变
【例5】如图所示电路，闭合后滑动变阻器的滑片向左移动，以下说法正确的是（）
A．A示数变大，V示数变小B．A示数变大，V示数变大
C．A示数变小，V示数变小D．A示数变小，V示数变大
【例6】如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时（）
A B C D
例题精讲
A
．灯泡L
1
亮度不变、L2变亮
B．电流表示数变小，电压表示数不变
C．电流表示数不变，电压表示数变大
D．电流表、电压表示数均不变
【例7】如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化
情况是（）
A．电流表示数变小，电压表示数变大
B．电流表示数变小，电压表示数不变
C．电流表示数变大，电压表示数不变
D．电流表示数不变，电压表示数变小
【例8】将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，
观察电表示数的变化情况应该是（）
A．A表和V表示数均变小
B．A表示数变大，V表示数变小
C．A表示数变小，V表示数变大
D．A表和V表示数均变大
【例9】在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（）
A．电流表A、电压表V1示数都减小，电压表V2示数增大
B．电流表A、电压表V1示数都变大，电压表V2示数变小
C．电流表A的示数减小，两电压表示数不变
D．三个电表的示数都不变
【例10】如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动．电表的变化情况是（）A．电压表和电流表示数都变小
B．电压表和电流表示数都变大
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
【例11】如图所示的电路中，电源电压恒定不变，当开关S闭合时（）
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
【例12】如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；
当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）
A．L1亮度增大，电流表示数不变
B．L1亮度不变，电流表示数不变
C．L1亮度不变，电流表示数变小
D．L1亮度减小，电流表示数变小
【例13】如图所示，电源电压不变，开关闭合后，在滑动变阻器的滑片向右滑动的过程中，电压表的读数（）
A．变小B．变大C．先变小后变大D．先变大后变小
【例14】如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是（）A．电压表V示数变小
B．电流表A1示数变大
C．电流表A2示数变大
D．电流表A1示数变小
【例15】在如图所示的电路中，电源电压不变，闭合开关，电路正常工作．但过了一段时间，小灯泡发生断路，这时（）
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变大
D．电压表示数变小，电流表示数变小
【例16】如图所示的电路中，电源两端电压为6V并保持不变，定值电阻
1
R的阻
S
值为10Ω，滑动变阻器
R的最大阻值为50Ω．当开关S闭合，滑动变阻器的滑片P由b端移到a端
2
的过程中，下列说法中正确的是（）
A．电压表的示数变大，电流表的示数变小
B．电流表和电压表的示数都不变
C．电流表的示数变化范围为0.2A~0.6A
D．电压表的示数变化范围为1V~6V
【例17】如图甲所示的电路中，R是一个定值电阻，
R是一个半导体材料制成的热敏电阻，其阻值随温度变
t
化的曲线如图乙所示，当开关闭合且电阻
R所处的环境温度升高时，电流表示数，电压表
t
示数．（以上两空选填“增大”、“减小”或“不变”）
【例18】如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1
为定值电阻．当闭合开关S，A板上受到的压力F增大时：
（1）电流表示数将，电压表的示数将
（2）此装置可做为压力计使用，为使压力增大时，压力计的示数随指针
向右摆动而增大，应把（填“电流表”或“电压表”）改装为
压力计．
【例19】如图所示电路，电源两端电压不变，R为定值电阻．开关S闭合后，在滑动变阻器的滑片P由A向B移动的过程中，下列判断正确的是（）
A．电流表的示数变小B．电压表V1的示数变小
C．电压表V2的示数变小D．电压表V2示数与电流表示数的比值变大
【例20】在如图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的最左端口处，此时灯泡L恰好正常发光，电流表A和电压表V
均有示数．已知变阻器的总电阻大于灯泡L的电阻，以下判断正确
的是（）
A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L有可能被烧毁
B．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数均不变
C．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数将变大
D．若保持S2断开，将P移至变阻器最右端b，再闭合S1后，A表和V
表均仍有示数
【例21】如图所示电路，电源电压保持不变，当开关S由断开变为闭合时（）
A．电路中的总电阻变大，电压表V的示数增大
B．电流表A2的示数不变，电压表V的示数减小
C．电流表A1的示数保持不变，电流表A2的示数不变
D．电流表A1的示数保持不变，电压表V的示数增大
【例22】如图所示的电路中，电源电压不变，当滑动变阻器的滑片从A滑
向B的过程中，下列说法正确的是（）
A．电压表
2
V的示数不变，小灯泡亮度不变
B．电压表
2
V的示数变小，小灯泡亮度变暗
C．电压表
1
V的示数变小，电流表A的示数变小
D．电压表
1
V的示数变大，电压表A的示数变大
【例23】如图所示的电路，已知电源电压为6V，现因电路发生故障，某实验者用
电压表进行检查，测得a、b两点间的电压为U1=0；b、c两点间电压U2=6V；
c、d两点间的电压U3=0．再测得a、c两点间的电压和b、c两点间电压
完全相同，据此，他作出下列判断，你认为正确的是（）
A．R1发生了断路，R3发生了短路，只有R2完好
B．R1发生了短路，R3发生了断路，只有R2完好
C．R1发生了短路，R2发生了断路，只有R3完好
D．R3发生了短路，R2发生了短路，只有R1完好
【例24】如图所示，闭合开关，两个灯都不亮，电流表指针几乎不动，而电压表指
针有明显偏转，该电路故障可能是（）
A．电流表坏了或未接好
B．从a经过
1
L到b的电路中有断路
C．
2
L灯丝烧断或灯座未接通
D．电流表和
1
L、
2
L都坏了
【例25】某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5V．他按电路图正确连接好实验电路，并检查各元件完好．然后闭合开关S，发现灯泡很亮，且电压表的读数为4.5V．造成该现象的原因为是．
【例26】某同学在做实验时，当他把图中所示电路的电键K闭合时，电流表无读
例题精讲
L2
L1
a b
A
V
数，于是他把电压表接到电源两端检查，电压表读数是6V ，若把这一电压表接在定值电阻R 0两端，则读数为零．若把电压表接在灯泡L 两端，读数也为零，若把电压表接在电流表两端，读数为6V ，已知导线和电键都是良好的，因此可以判定（ ） A ．电源没有电 B ．电流表没有接通 C ．R 0处发生断路 D ．灯泡L 的灯丝已断
【例27】 如图所示电路，开关S 闭合后，若L 1灯丝突然烧断，会发生的
现象是（ ）
A ．L 1、L 2、L 3均熄灭，电压表、电流表示数均为零
B ．L 1、L 2均熄灭，L 3仍然发光，电压表、电流表示数均变大
C ．除L 1灯不亮外，其余一切照旧，无任何其它变化
D ．L 1、L 2、L 3均熄灭，电压表示数变大，电流表示数几乎为零
【例28】 如图所示电路中，当电键S 闭合时，1L 和2L 均不亮，某同学用一根导线去查找电路的故障，他将导
线并接在1L 两端时，发现灯2L 亮，灯1L 不亮，然后并接在2L 两端时，发现两
灯均不亮．由此可判断（ ）
A ．灯1L 断路
B ．灯1L 短路
C ．灯2L 断路
D ．灯2L 短路
【例29】 图甲所示是某同学连接好的测量小灯泡电阻的电路．闭合开关，灯1E 不亮，两
电表示数均为零．该同学用图乙中检测灯2E 检测电路．2E 的两根接线分别接在B N 、两点，仅2
E 亮，两电表示数均为零；分别接在A C 、两点，12E E 、均亮，电流表示数为零，电压表示数不为
零；分别接在M N 、两点，12E E 、均不亮，两电表示数均为零．由以上检测中观察到的现象判断出电路故障可能是（ ）
A ．滑动变阻器短路
B ．从M 经开关至N 间有断路
C ．导线C
D 断路，电流表短路 D ．滑动变阻器断路，电流表短路
【例30】 在图所示的电路中，闭合开关后，两灯都不亮．
（1）用电压表查找故障：如果G H 、两端有电压，且接近A B 、两
端的电压，那么故障是 ；如果E F 、两端无电压，而E G 、两端有电压，那么故障是 ．
（2）用电流表查找故障：如果电流表并联在E F 、两端时，
1L 发光，那么故障是 ；如果电流表分别并联在E F 、和G H 、两端时，电流表均无示数，而并联在C D 、两端时，两灯都发光，那么故障是 （3）用导线查找故障：如果用完好的导线一端与B 接线柱相连，而另一端分别与C D E 、、相接触，
当接触到E 接线柱时，1L 发光，而2L 不发光，那么故障是 ．
L 3
S L 1
L 2V
A
欧姆定律基础计算 1.有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的电阻是20欧姆，求： （1）电路中的总电阻（2）灯泡L2的电阻（3）灯泡L1和L2两端的电压 2.有两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L1两端的电压是6伏特，求： （1）电路中的总电阻（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大 3.有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L1两端的电压是3伏特，灯泡L2两端的电压是9 伏特，求： （1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压 4.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30欧姆，求： （1）灯泡L2两端的电压（2）电路中的电流 （3）灯泡L2的电阻（4）该电路的总电阻 5.有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20欧姆，求： （1）灯泡L2两端的电压（2）电路中的电流 （3）灯泡L1的电阻（4）该电路的总电阻
6.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为20欧姆，干路电流为0.5安培，求： (1)L1和L2并联后的等效电阻(2)灯泡L1中通过的电流 (3)灯泡L2中通过的电流(4)L2的电阻 7.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为30欧姆，L2中通过的电流为0.4安培，求： (1)L2的电阻(2)灯泡L1中通过的电流 (3)两灯并联后的等效(4) 电阻干路总电流 8.两个灯泡并联在电路中，电源电压为24伏特，干路总电流为0.5安培，L2中通过的电流为0.4安培，求： (1)两灯并联后的等效电阻(2)L2的电阻 (3)灯泡L1中通过的电流(4) L1的电阻 9.两个灯泡并联在电路中，电源电压为24伏特，灯泡L1中通过的电流为0.2安培，L2中通过的电流为0.4安培， 求： (1)两灯的电阻(2)两灯并联后的总电阻(3)干路总电流 10.两个灯泡并联在电路中，两灯并联后的总电阻为8欧姆，灯泡L1的电阻为40欧姆，干路总电流为0.75安培， 求： (1)电源电压(2)灯泡L1中通过的电流 (3)灯泡L2中通过的电流(4)灯泡L2的电阻
一、欧姆定律的计算问题难题易错题 1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则 A．电源电压为20V B．EF是V1表示数随A表示数变化的图像 C．滑动变阻器的最大阻值为10Ω D．整个电路的最大功率为14.4W 【答案】D 【解析】 【详解】 AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P 在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误； C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得， R2=2 8V 0.4A U I =20Ω 故C错误； D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大 P=UI=12V×1.2A=14.4W， 故D正确； 故选D。 2．如图所示，MN间电压恒定，1R为定值电阻，滑动变阻器2R的最大阻值为20欧．当滑动变阻器滑片P处于a端时，电流表示数为0.25安；当滑片P处于ab中点时，电流表示数为0.40安，则MN间的电压是
A ．6伏 B ．5伏 C ．4伏 D ．3伏 【答案】D 【解析】 【详解】 R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系， 则 21 0.25U U A R R +=……………….① 120.41 2 U U A R R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。故D 正确为答案． 3．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ） A ．此时灯泡的电阻为8Ω B ．此时灯泡和滑动变阻器的阻值之比为8∶7 C ．该电路能探究串联电路电流的特点 D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】 由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。 【详解】
欧姆定律计算题专题训练 1．如图所示的电路中，电压表V 1的示数为9伏，电压表V 2 的示数为3伏，那么R 1 与R 2 的阻 值之比为 A．2：1B．1：2 C．3：1D．1：3 2.如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为 A.1∶5 B.5∶1 C.1∶4 D.4∶1 3.如图所示的电路中，电阻R 1的阻值为10?。闭合开关S，电流表A 1 的示数为2A，电流表A 2 4c 与滑 A 5 为 A B．当滑片移到中点时，电压表示数为2V C．电压表示数与电流表示数的比值不变D．电压表的示数减少 （1题图） 6Ω，只闭合开关时电流表的示数为关的阻值为Ω 7．如图所示，电源电压保持不变，滑动变阻器的最大阻值Ω，当只闭合开关 P 83V A C 9. 压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，其原因可能是() A．滑动变阻器阻值太小B．电源电压3V太高C．20Ω的阻值太小D．控制的电压1．5V太高 （6题图）（7题图）（8题图）（9题图） 10．如图所示电路，电源电压不变，滑动变阻器上标有“2A20欧姆”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是 11．在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样。在a、b间先后接入不同阻值的定值电阻尺，移动滑片P，使
电压表示数为1.5V ，读出电流表的示数。当20Ω的电阻接入a 、b 间时，电压表示数始终无法达到1．5V ，其原因可能是() A ．滑动变阻器阻值太小 B ．电源电压3V 太高 C ．20Ω的阻值太小 D ．控制的电压1．5V 太高 12．如图所示，是用电流表A 、单刀双掷开关S 、电阻箱R ＇和已知电阻Ro 来测量未知电阻Rx 阻值的电路图现将开关S 拨到a ，此时电流表的示数为I ；再将开关S 拨到b ，调节电阻箱 R ＇的阻值。当电流表的示数为时，电阻箱的阻值为R ，则被测电阻Rx 的阻值为C A ． B ．Ｒ C ． D ． 13．甲、乙两地相距40千米，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千 ．如图电路中， ．如图所示的电路中，电源电压为 I 2＝I —I 1＝0.4A —0.24A ＝0.16A R 2＝U 2／I 2＝2.4V ／0.16A ＝15 小谢同学的错误根源是：_____________________。 你的解答是： ??19．如图所示的电路中，电阻R 1的阻值是5Ω，干路中的电流I 是0.5A ，电阻R 2两端的电压是2V 。求： （1）通过R 1的电流；（2）通过R 2的电流；（3）R 2的阻值。 20．干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具有一定的电阻。实际使用时，可以把干电池看成一个理想的电源（即电阻为零）和一个电阻r 串联组成，如
2021人教版物理九年级《欧姆定律——基础计算问 题》word 讲义 学科：物理 专题：欧姆定律——基础运算问题 重难点易错点解析 题一 题面：一个汽车前灯接在12伏的电源上，通过它的电流是400毫安，那么汽车前灯的电阻是多大？若汽车前灯不打开时，通过它的电流是多少？灯的电阻又是多少？ 题二 题面：以下是对欧姆定律表达式的几种明白得，其中正确的是（ ） A ．由R U I = 可得I U R =，表示在通过导体电流一定时，R 跟导体两端电压成正比 B ．由R U I =可得I U R =，表示在导体两端电压一定时，R 跟通过导体的电流成反比 C ．R U I =表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比 D ．R U I =表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比 题三 题面：如图所示电路，R 1=2欧，R 2=4欧，电源电压6伏，闭合开关S ，通过R 1的电流为多少安？ 金题精讲 题一
题面：一导体，当它两端的电压是5伏时，通过它的电流是0.4安，当它两端的电压是9伏时，能否用量程是0.6安的电流表测量通过导体的电流？ 题二 题面：把标有“10Ω1A”和“50Ω0.5A”字样的滑动变阻器，并联接在某电路中，为了安全，电 路两端所加的电压最大是多少？ 题三 题面：把标有“10Ω1A”和“50Ω0.5A”字样的滑动变阻器，串联接在某电路中，为了安全，电 路中承诺通过的最大电流是多少？电路两端所加的电压最大是多少？ 题四 题面：如图所示，R1=10欧姆，R2=20欧姆，R3=30欧姆，电源电压恒定不变。S1闭合，S2 断开时安培表的读数为0.3安培。问： ⑴电源的电压是多少？ ⑵当S1与S2均断开时，安培表的读数是多少？R1两端的电压是多少？ ⑶当S1与S2均闭合时，安培表的读数又是多少？ 通过R3的电流强度是多少？ 题五 题面：如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω。当开关S闭合，滑动变阻器的滑片P由b端移到a端的 过程中，求：（1）电压表的示数变化范畴；（2）电流表的示数变化范畴。
第十七章《欧姆定律》单元练习题 一、填空题 1．有一个导体，两端的电压为6V 时，通过的电流为0.5A ，则它的电阻是 Ω；当它两端的电压为8V 时，导体的电阻是 Ω，当导体两端的电压为零时，该 导体的电阻是 Ω。 2．如图2，R 1=15Ω、R 2= 10Ω。当R 1增大到20Ω时，电压表示数将_______，若将R 1除去，电压表示数将________，电流表示数________。（填增大、不变、减小） 3．如图3所示的电路的总电阻是 Ω，已知R 1两端的电压为4V ，则通过R 2的电流是 A ，R 2两端的电压是 V 。 4．如图4所示的电路的总电阻是 Ω，已知通过R 1的电流是0.3A ，则通过R 2的电流是 A ， 电路的总电流是 A 。 5、阻值为R 1=4Ω，R 2=2Ω的两个电阻串联起来接到电源上，通过R 2的电流为0.4A ，则电源电 压 V 。把它们并联接到原来的电源上，则通过R 2的电流是 A ，电路的总电流是 A 。 6．已知R 1=10Ω，R 2=30Ω，把它们串联起来，通过它们的电流之比是I 1∶I 2= ，它们各自 的电压之比U 1∶U 2= ；若把它们并联起来，则通过它们的电流之比I 1∶I 2= ；电压之比U 1∶U 2= 。 7．如图7所示，电阻R 1=8Ω，当滑动变阻器的滑片在中央位置时，电流表的 示数为0.5A ，则电压表的示数为 V ，若把滑片向左移动时，电流表的示数将 ，电压表的示数将 。（填“变大”，“变小”或 “不变”） 8．两个定值电阻上分别标有“20Ω，1A ”和“20Ω，0．5A ”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为 ；若将两定值电阻并联起来接在某一电路中，则该电路两端所加的最大电压为 ． 9．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图9所示。 由图可知，元件甲的电阻是 Ω，将元件甲、乙并联后接在电压 为2V 的电源两端，则流过元件甲的电流是 A ，流过元件乙的电 流是 A 。 二、选择题 1．根据欧姆定律可以得到公式R=，关于这个公式，下列说法中正确的是 （ ） A ．同一导体两端的电压与电流的比值不变 B ．同一导体的电阻与加在它两端的电压成正比 C ．导体两端电压为零时，导体的电阻也为零 D ．同一导体的电阻与通过它的电流成反比 2．教室里装有多盏电灯，每多开一盏灯，则教室内电路的 （ ） A ．总电阻增大 B ．总电压增大 C ．总电流增大 D ．总电压、总电流都不变 图7 V A R 1 图9 图2 图3 R 2=30Ω R 1=20Ω 图4
内容基本要求略高要求较高要求 电路的动态分析简单电路的动态分析复杂电路的动态分析 电路的故障分析短路、断路的判断根据电路现象排除故障 一、电路分析 我们经常遇到复杂电路的情况，包含了多个用电器、多个电流表、电压表．为了准确进行判断、计算，常用这样的方法来分析电路结构：电流表当作导线（电阻为零），电压表当作断路（电阻无穷大），然后观察电流有几条通路，以判断是串联还是并联电路． 二、电路的动态变化问题 这类问题一般考查的是当滑动变阻器的滑片移动引起的电压表和电流表的示数的变化，解决此类问题的关键是三看：先看变阻器与其他电路元件的连接方式，再看电压表、电流表测量的是哪一段电路的电压和电流，三看滑片移动时变阻器连入电路的阻值如何变化．再根据欧姆定律，能先判断出电路中电流的变化，结合串联、并联电路的电压特点，就能分析出对应电路的电压变化，从而确定出电压表和电流表的数值变化． 三、电路故障的判断 电路出现故障一般有两种情况：（1）发生短路（2）发生断路．而在每种情况下，电压表的示数都有可能 故障电压表 示数 故障位置故障原因用电器工 作情况 电路图 短路零与电压表并联 的用电器发生 短路 导线电压为零部分用电 器工作 短路电压表 的示数 接近电 源电压 与电压表并联 的用电器以外 的用电器发生 短路 电源电压全部 加在与电压表 并联的用电器 两端 部分用电 器工作 断路零与电压表并联 的用电器以外 的用电器发生 断路 电压表的接线 柱至少有一个 没有与电源接 通 用电器不 工作 断路电压表 的示数 接近电 源电压 与电压表并联 的用电器发生 断路 由电压表、用电 器与电源直接 构成了一个通 路 用电器不 工作 知识点睛 考试要求 欧姆定律综合计算
初中物理欧姆定律练习题及解析 一、欧姆定律选择题 1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是〔〕 A. 电阻一定时，电流随着电压的增大而增大 B. 电阻一定时，电压随着电流的增大而增大 C. 电压一定时，电流随着电阻的增大而减小 D. 电压一定时，电阻随着电流的增大而减小 【答案】 C 【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。 全解；C 回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。 2．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（） A. 灯L2比L1亮 B. 灯L1、L2实际电压之比为1：2 C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了 D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2 【答案】 D 【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；
由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流； A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由P=可知：P1＞P2，灯L1比L2亮，故A错误； B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误； C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误； D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率 之比：===，故D正确； 故选D． 【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题． 3．如图所示的电路中,电源电压不变,开关s闭合,滑片P移动到b点时,R1消耗的功率为P1;滑片P移到小中点时,R1消耗的功率为 =2:9,滑片P在b点和在中点时，R2消耗的功率之比为（） A. 1:2 B. 2:5 C. 2:9 D. 4:9 【答案】D 【解析】【解答】设滑片P移到变阻器b点和中点时电路中的电流分别为I1、I2；已知P1:P′1＝2:9,由P＝I2R可得：，设滑动变阻器R2的最大阻值为R，滑片P在 中点和在b端时,R2消耗的功率之比： × ， 故答案为：D. 【分析】根据电路图可知,电阻R1与变阻器R2串联,电压表测量R1两端电压，电流表测量电
学科:物理 专题:欧姆定律——基础计算问题 重难点易错点解析 题一 题面:一个汽车前灯接在12伏的电源上，通过它的电流是400毫安，那么汽车前灯的电阻是多大？若汽车前灯不打开时，通过它的电流是多少？灯的电阻又是多少？ 题二 题面:以下是对欧姆定律表达式的几种理解，其中正确的是( ) A ．由R U I = 可得I U R =，表示在通过导体电流一定时，R 跟导体两端电压成正比 B ．由R U I =可得I U R =，表示在导体两端电压一定时，R 跟通过导体的电流成反比 C ．R U I =表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比 D ．R U I =表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比 题三 题面:如图所示电路，R 1=2欧，R 2=4欧，电源电压6伏，闭合开关S ，通过R 1的电流为多少安？ 金题精讲 题一 题面:一导体，当它两端的电压是5伏时，通过它的电流是0.4安，当它两端的电压是9伏时，
能否用量程是0.6安的电流表测量通过导体的电流？ 题二 题面:把标有“10Ω1A”和“50Ω0.5A”字样的滑动变阻器，并联接在某电路中，为了安全，电路两端所加的电压最大是多少？ 题三 题面:把标有“10Ω 1A”和“50Ω 0.5A”字样的滑动变阻器，串联接在某电路中，为了安全，电路中允许通过的最大电流是多少？电路两端所加的电压最大是多少？ 题四 题面:如图所示，R1=10欧姆，R2=20欧姆，R3=30欧姆，电源电压恒定不变。S1闭合，S2断开时安培表的读数为0.3安培。问: ⑴电源的电压是多少？ ⑵当S1与S2均断开时，安培表的读数是多少？R1两端的电压是多少？ ⑶当S1与S2均闭合时，安培表的读数又是多少？ 通过R3的电流强度是多少？ 题五 题面:如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω。当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，求:(1)电压表的示数变化范围；(2)电流表的示数变化范围。
欧姆定律典型题 一、串联电路 1．如图所示，电阻R 1=12欧。电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。问：电源电压为多大？电阻R 2的阻值为多大？ 2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求： （1）电阻R 1和电源电压 （2）滑动变阻器移到右端时，电流表和电压表的读数。 3．在如图所示的电路中，电源电压为6伏且不变。电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。闭合电键S ，电流表示数为0.2安。 求：（1）电压表的示数； （2）电阻R 2连入电路的阻值； （3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。 二、并联电路 1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L 1的电阻为10欧姆，求： 1)泡L 2的电阻 2)灯泡L 1和L 2中通过的电流 3)干路电流 2、如图2所示电路,当K 断开时电压表的示数为6伏, 电流表的示数为1A ； K 闭合时， 电流表的读数为1.5安, 求： ⑴灯泡L 1的电阻 ⑵灯泡L 2的电阻 R 1 S R 2 P V A 图2 S R 2 R 1 A
3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？ 三、取值范围 1、如图5所示的电路中，电流表使用0.6A 量程，电压表使用15V 量程，电源电压为36V ，R 1为定值电阻，R 2为滑动变阻器，当R 2接入电路的电阻是24Ω时，电流表的示数是0.5A ，现通过调节R 2来改变通过R 1的 电流，但必须保证电流表不超过其量程，问： （1）R 1的阻值是多大？ （2）R 2接入电路的阻值最小不能小于多少？ （3）R 2取最小值时，电压表的读数是多大？ 2、如右图所示的电路中，R 1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V 并保持不变。电流表量程为0~0.6A ，电压表的量程为0~3V 。 求：①为保护电表，则滑动变阻器的变化范围为多少？ ②当滑动变阻器R 2为8Ω时，电流表、电压表的示数分别为多少？ 四、电路变化题 1、如图2所示的电路中，电源电压是12V 且保持不变，R 1=R 3=4Ω, R 2＝6Ω.试求： （1）当开关S 1、S 2断开时，电流表和电压表示数各是多少？ （2）当开关S 1、S 2均闭合时，电流表和电压表示数各是多少？ 2、如图所示，电源电压保持不变。当开关S 1 闭合、S 2断开时，电流表的示数为0.2A ；当 开关S 1、S 2都闭合时，电流表的示数为O.8A 。则电阻R 1与R 2的比值为？ 图 2
1.简单的欧姆定律计算（A) 一、解答题（共30小题，满分0分） 1．（2007?兰州）如图所示的电路中，R1=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算： （1）电阻R2的阻值； （2）电源电压； （3）通过R2的电流． 3．如图所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω，R2=6Ω．试求： （1）当开关S1、S2断开时，电流表和电压表示数各是多少？ （2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？ 4．（2005?天津）如图所示，电源电压保持不变，电阻R1=30Ω，电流表A1的示数为0.4A，A2的示数为0.8A，求电源电压和R2的阻值各为多少？ 5．（2005?河池）如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L 的电阻保持不变．当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A， 求：（1）电源的电压； （2）R2的电阻； （3）灯L的电阻； 8．在如图所示的电路中，电源电压为3V，开关闭合后，电流表和电压表的读数分别是0.10A 和2.0V，则通过R2的电流是_________A，R2两端的电压是_________V，R1的电阻是_________Ω． 9．某导线电阻为0.008Ω，若不慎直接跟一节干电池两极连接发生短路，则短路电流为 _________A． * 10．（2006?乐山）一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应_________联一个_________Ω的电阻． 11．（2005?襄阳）灯泡L1和L2串联在电路中，加在它们两端的总电压为12V，L1电阻是8Ω，L2两端的电压是4V，则L1中的电流是_________A． 12．（2005?襄阳）如图所示，巳知电源电压为6V，电阻R1为10Ω．闭合开关后，电流表示数为1A，则R2= _________Ω，通过R2的电流等于_________A． 13．如图所示电路，电阻R1=R2=4Ω，电源电压保持不变，当S1、S2都闭合时，电流表的示数为0.75A，此时电路是_________联电路，电路的总电阻是_________Ω；当S1闭合、S2断开时，电路的总电阻是_________Ω，电流表的示数是_________A． 14．如图所示的电路，电源电压保持不变，电阻R l=5Ω，R2=15Ω． （1）若开关S1、S2都断开时，电流表示数为0.2A，则电源电压是_________V． （2）若开关S1、S2都闭合时，电流表示数为0.9A，则通过电阻R3的电流是_________A．15．如图所示，R1=5Ω，R2=10Ω，R3=15Ω，某同学将一电流表接在R2的两端，发现示数为1.5A，据此可推知U= _________V；若用一只电压表接在R2的两端，则电压表的示数为_________V． 16．如图所示电路中，定值电阻R1=40Ω，R2为滑动变阻器，要求通过R1的电流在0.05A～0.25A的范围内变化， 问：（1）电路两端的电压U最小为多少？ （2）滑动变阻器R2的最大阻值至少应为多少？
~ 欧姆定律计算练习题 1、如右图所示，电源电压保持不变，R＝15Ω，若在电路中再串联一个阻值为60Ω的电阻，电流表 的示数为0.2A。要使电流表的示数增大为1.2A，需在图中如何连接电阻阻值为多大 2、如图所示的电路中，A、B两点间的电压是6V，电阻R 1 =4 Ω，电阻R 1 两端的电压是2V， ) 求：R 1中的电流强度和电阻R 2 。 3、如图所示的电路中R 1=5Ω，当开关S闭合时，I=0.6A，I 1 =0.4A，求 R 2 的电阻值。 ( 4、如图所示的电路中，电流表示数为0.3A，电 阻R 1=40Ω，R 2 =60Ω，求：干路电流I。 5、如图所示的电路中，电源电压若保持不变。R 1=4Ω，R 3 =6 Ω。… ⑴、如果开关S 1、S 2 都断开时，电流表示数为0.6A，那么电 源电压多大 ⑵、如果开S 1、S 2 都闭合时，电流表示数为2A，那么R 2 的阻 值是多大 6、如图示的电路中，电源电压为6V，且保持不变，电阻R 1 、 R 2、R 3 的阻值分别为8Ω、4Ω、12Ω。 求：⑴、如果开关S 1、S 2 都断开时，电流表电压表的示数是
【 ⑵、如果开关S 1、S 2 都闭合时，电流表的示数是多大 7、有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻（无图） 】 8、如图所示，R 1=10Ω，滑动变阻器R 2 的阻值变化范围是0~20 Ω。当滑片P移至R 2 的最左端时，电流表示数为0.6A。当滑 片P移至R 2 的最右端时，电流表和电压表的示数各是多少 9、右图所示，R 1 =10Ω，将滑动变阻器 R 2 的滑片置于右端，这时电压表、电流 表的示数分别为10V、0.2A。 求：⑴、电阻R 1 两端的电压； ⑵、当移动滑动变阻器的滑片后电 流表的示数如 ' 右下图所示，求这时滑动变阻器接入电路的电阻。 10、右图所示，电源的电压为6V保持不变，电阻R 1=5Ω，变阻器R 2 的 最大阻值是10Ω。求：电流表、电压表的示数的变化范围。 ） 11、如右图所示的电路中，R 1 =30Ω，闭合开关S后，滑动变阻器的滑片 P移动到a端时，电流表的示数I 1 =0.2A；当滑动变阻器P移动到b端时， 电流表的示数I 2 =Ω。求：滑动变阻器ab间的阻值 Rab是多少 12、如右图示，R 1 =20Ω，当开关S闭合时电流表示数为0.3A，当开关S 断开时，电流表的示数变化了0.1A，求电阻R 2 的阻值。
__________________________________________________ 图2 图 1 欧姆定律应用、电功率计算题 一、填空题 1、如图1所示，要使铃和灯泡组成并联电路，则应断开开关，闭合开关。若S 1、S 2、S 3都闭合，将会发现现象。 2、如图2所示，要使两灯组成串联电路，则应闭合开关；要使两灯组成并联电路，则应闭合开关；若S 1、S 2、S 3都闭合，将会发生现象。 3、在如图3所示的电路中,电源电压恒为6V,当开关S 2断开,S 1 、S 3闭合时,电流表示数为0.6A,R 1的电阻是________Ω. 当开关S 2闭合,S 1 、S 3断开时,电压表的示数为2V,则R 2的电功率为W 。 4、如图4所示，当闭合开关S ．时，灯正常发光；再闭合S 2使电炉开始工作，灯变暗了。对以上现象的分析是：因为电炉的__________大，使用后导致下路中的________大，导线分压增大， 灯两端实际电压__________。 5、如图5所示的电路中，L1和L2是两只标有“6V3W ”字样 的小灯泡，电源电压6V ．闭合开关两灯正常工作．则a 是 ________表，b ________表，a 表的示数是________。 6、两个电热丝R 1、R 2，R 1：R 2＝2：3，若将它们串联在电路中，它们两端的电压之比U 1：U 2＝，在相同的时间里，产生的热量之比Q 1：Q 2＝；若将它们并联在电路里，通过它们的电流之比I 1：I 2＝。 7、学习了电能的知识后,小燕观察了家中的电能表的规格如图6所示, 她家同时使用的用电器总功率不能超过___________W,本月初抄表 数如图6所示,若本月应交电费66元,且电价为0.5元/度,则本月 末抄表的示数为______________kW.h 她家本月消耗的这些电能可 供一盏“220V 40W ”字样的白炽灯连续工作___________h 。 8、将一支铅笔芯接在3V 电源两端，测出通过铅笔芯的电流是0.15A ，则该铅笔芯的电阻为______Ω；若将这支铅笔芯两端的电压增加到6V ，则通过它的电流是______A 。 9、如图8示的电路中，电压U 保持不变，电阻R 1=R 2， 开关s 断开时，电流表的示数为I 1；开关S 闭合时， 电流表的示数为I 2，则I 1：I 2= 。 10、如图7所示电路中，电源电压保持不变，电阻R 1的阻值为20Ω， 图3 图4 图5 图6 图7 图8
学科：物理 专题：欧姆定律——基础计算问题 主讲教师：王老师 海淀区物理骨干教师 重难点易错点解析 题一 题面：一个汽车前灯接在12伏的电源上，通过它的电流是400毫安，那么汽车前灯的电阻是多大？若汽车前灯不打开时，通过它的电流是多少？灯的电阻又是多少？ 题二 题面：以下是对欧姆定律表达式的几种理解，其中正确的是（ ） A ．由R U I =可得I U R =，表示在通过导体电流一定时，R 跟导体两端电压成正比 B ．由R U I =可得I U R =，表示在导体两端电压一定时，R 跟通过导体的电流成反比 C ．R U I =表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比 D ．R U I =表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比 题三 题面：如图所示电路，R 1=2欧，R 2=4欧，电源电压6伏，闭合开关S ，通过R 1的电流为多少安？ 金题精讲
题一 题面：一导体，当它两端的电压是5伏时，通过它的电流是0.4安，当它两端的电压是9伏时，能否用量程是0.6安的电流表测量通过导体的电流？ 题二 题面：把标有“10Ω1A”和“50Ω0.5A”字样的滑动变阻器，并联接在某电路中，为了安全，电路 两端所加的电压最大是多少？ 题三 题面：把标有“10Ω1A”和“50Ω0.5A”字样的滑动变阻器，串联接在某电路中，为了安全，电路 中允许通过的最大电流是多少？电路两端所加的电压最大是多少？ 题四 题面：如图所示，R1=10欧姆，R2=20欧姆，R3=30欧姆，电源电压恒定不变。S1闭合，S2断 开时安培表的读数为0.3安培。问： ⑴电源的电压是多少？ ⑵当S1与S2均断开时，安培表的读数是多少？R1两端的电压是多少？ ⑶当S1与S2均闭合时，安培表的读数又是多少？ 通过R3的电流强度是多少？ 题五 题面：如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑 动变阻器R2的最大阻值为50Ω。当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，求：（1）电压表的示数变化范围；（2）电流表的示数变化范围。
2017 年欧姆定律计算题专题训练 1．如图所示的电路中， A、B 两点间的电压是 6V ，电阻 R1=4Ω，电阻 R1两端的电压是 2V ，求： R1中的电流和电阻 R2。 2．如图所示的电路中 R1=5Ω，当开关 S 闭合时， I=0.6A ， I 1=0.4A ，求 R2 的电阻值。 3．如图所示的电路中，电流表示数为 0.3A ，电阻 R1=40 Ω，R2=60 Ω， 求：干路电流 I。 4．在如图所示的电路中，电阻 R1的阻值为10欧。闭合开关 S，电流表 A l的示数为 0.3 安，电流表 A 的示数为 0.5 安。求： (1) 通过电阻R2的电流。 (2)电源电压。 (3)电阻 R2的阻值。 5．如图所示电路， R0=10 Ω，电源电压不变，当在电路中再随意串联一个 R1=30 Ω的电阻时， 电流表示数为 I1=0.25A ， ⑴求电源电压 ⑵若要使电流表示数为I2=1.2A ，需在右图中如何连接电阻？阻值为多大？ 6．有一电阻为20Ω的电灯，在正常工作时它两端的电压为12V 。但是我们手边现有的电 源电压是20V ，要把电灯接在这个电源上，需要给它___联一个电阻，电阻的阻值为多大？ 7．阻值为 10 欧的用电器，正常工作时的电流为 0.3 安，现要把它接入到电流为 0.8 安的电路中，应怎样连接一个多大的电阻？
8．两只定值电阻，甲标有“10Ω1A ”，乙标有“15Ω0.6A ”，把它们串联在同一电路中，电路中允许通过的最大电流为_____A ；电路两端允许加的最大电压为_____V 。 9．如图所示的电路中，电阻 R的阻值为 20Ω，电源电压不变。当S 、S断开， S 闭合时， 1123 电流表的示数为0.45A ； S1断开， S2、S3闭合时，电流表的示数为0.75A 。求： （1）电源电压为多少 ? （2） R2的阻值为多少 ? （3）S2、S3断开， S1闭合时，加在电阻 R1两端的电压为多少 ? 10．(2016 厦门 ) 如图所示， R1＝ 25 Ω，小灯泡 L 的规格为“ 2.5 V 0.3 A ”电源电压保持不，变。 (1)S 1、 S2都断开时，小灯泡L 正常发光，求电源电压。 (2)S 1、 S2都闭合时，电流表示数变为0.6 A，求 R2的阻值。 11．如图示的电路中，电源电压为6V ，且保持不变，电阻R1、 R2、 R3的阻值分别为 8Ω、 4Ω、 12Ω。 求：（ 1）如果开关 S1、S2都断开时，电流表电压表的示数是多 大？ （ 2）如果开关 S1、 S2都闭合时，电流表的示数是多大？ 12．如图所示的电路中电源电压保持不变， R3＝ 5Ω，当开关 S1、 S2都断开时，电流表的示数 为 0.6A ，电压表示数是 6V ， S1、 S2都闭合时，电流表示数为 1A ，求 R1、 R2的阻值？
欧姆定律基础计算题
————————————————————————————————作者：————————————————————————————————日期:
欧姆定律简单计算题 １、当导体两端的电压为３ V时，通过的电流为０.２Ａ，求该导体的电阻;若它两端电压变为0，则阻值是Ω。 2、如图所示,闭合开关后，电压表的示数为6 V，电流表的示数为0.3 A, 求电阻R的阻值;当开关断开 时,该电阻的阻值为Ω。 3、大山同学测量额定电压为3.8Ｖ的小灯泡的额定功率，当小灯泡正常发光时,电流表的示数如图所示， 则通过小灯泡的电流是Ａ,小灯泡的电阻是Ω． 4、某导体两端电压是６Ｖ时,通过它的电流是３00mＡ，那么，这个导体的电阻是多大？若导体两端的电压 增加到8V时,通过导体的电流是多大？ 5、如图所示,电源电压为6V,开关闭合时,电压表示数为２.5Ｖ,电流表示数为0.５A,问L2的电阻是多少?L1 的两端的电压是多少？ ６、如图所示电路中，电源电压为3V，开关闭合后,电流表和电压表的读数分别是0.10A和2.０Ｖ,求(1）通过Ｒ２的电流，（2)R2两端的电压,(3）Ｒ1的电阻. 7、图中电源电压3 V恒定不变,电阻R1=10Ω,R２=5Ω,则闭合开关S后,求：电压表示数。
８、如图所示,R１=10Ω,闭合开关S后，电压表V2的示数Ｕ2＝２.４Ｖ,电流表A的示数I=０.4A。求：(1）电压表V１的示数Ｕ1。（2)电阻R2的阻值。 9、某兴趣小组的同学们想制作一个台灯，所用小灯泡的额定电压为２7 V,正常发光时灯丝的电阻为9０ Ω。 现在只有电压为36 Ｖ的电源，为使小灯泡正常发光,应将一个定值电阻与灯泡串联,请你求出该电阻的阻值。 10、今有“2．5V ０.2A”的小灯泡一只，4Ｖ电源一个,要使小灯泡正常发光，必须在电路中串联一个多 大的电阻? 11、有一只标有"２４V 0．8A"字样的电灯,把它接人电压36V电路中，若能够正常使用，需串联一个多大 的电阻? 1２、一只小灯泡的额定电压为8V，正常发光时通过它的电流为０.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应联一个多少Ω的电阻.

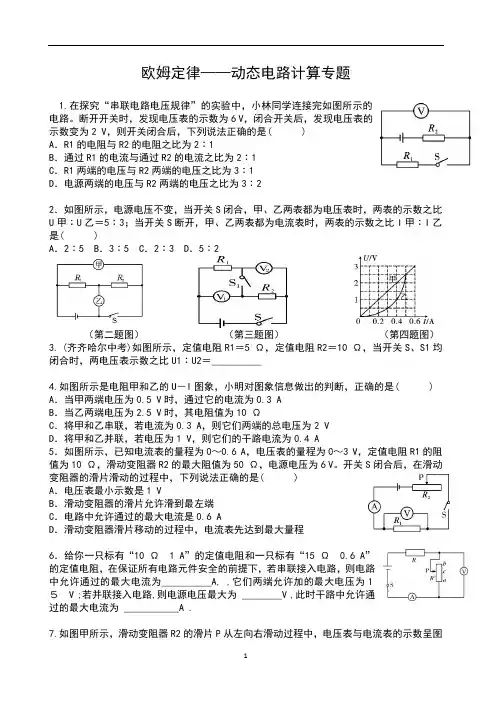

欧姆定律——动态电路计算专题 1.在探究“串联电路电压规律”的实验中，小林同学连接完如图所示的 电路。断开开关时，发现电压表的示数为6 V，闭合开关后，发现电压表的 示数变为2 V，则开关闭合后，下列说法正确的是( ) A．R1的电阻与R2的电阻之比为2∶1 B．通过R1的电流与通过R2的电流之比为2∶1 C．R1两端的电压与R2两端的电压之比为3∶1 D．电源两端的电压与R2两端的电压之比为3∶2 2．如图所示，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲∶U乙＝5∶3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲∶I乙是( ) A．2∶5 B．3∶5 C．2∶3 D．5∶2 （第二题图）（第三题图）（第四题图）3.(齐齐哈尔中考)如图所示，定值电阻R1＝5 Ω，定值电阻R2＝10 Ω，当开关S、S1均闭合时，两电压表示数之比U1∶U2＝__________ 4.如图所示是电阻甲和乙的U－I图象，小明对图象信息做出的判断，正确的是( ) A．当甲两端电压为0.5 V时，通过它的电流为0.3 A B．当乙两端电压为2.5 V时，其电阻值为10 Ω C．将甲和乙串联，若电流为0.3 A，则它们两端的总电压为2 V D．将甲和乙并联，若电压为1 V，则它们的干路电流为0.4 A 5．如图所示，已知电流表的量程为0～0.6 A，电压表的量程为0～3 V，定值电阻R1的阻值为10 Ω，滑动变阻器R2的最大阻值为50 Ω，电源电压为6 V。开关S闭合后，在滑动变阻器的滑片滑动的过程中，下列说法正确的是( ) A．电压表最小示数是1 V B．滑动变阻器的滑片允许滑到最左端 C．电路中允许通过的最大电流是0.6 A D．滑动变阻器滑片移动的过程中，电流表先达到最大量程 6．给你一只标有“10 Ω 1 A”的定值电阻和一只标有“15 Ω0.6 A” 的定值电阻，在保证所有电路元件安全的前提下，若串联接入电路，则电路 中允许通过的最大电流为__________A, ,它们两端允许加的最大电压为１ ５V ;若并联接入电路,则电源电压最大为 ________V ,此时干路中允许通 过的最大电流为 ___________A . 7.如图甲所示，滑动变阻器R2的滑片P从左向右滑动过程中，电压表与电流表的示数呈图
