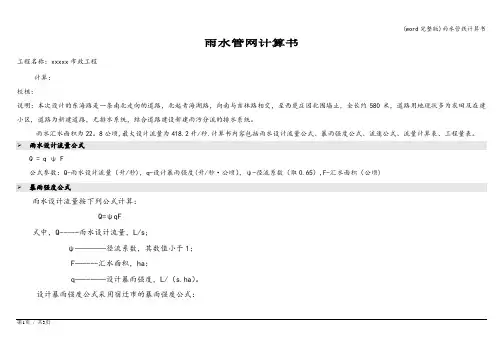

雨水管网计算书
工程名称：xxxxx市政工程
计算：
校核：
说明：本次设计的东海路是一条南北走向的道路，北起青海湖路，向南与吉林路相交，至西楚庄园北围墙止，全长约580米，道路用地现状多为农田及在建小区，道路为新建道路，无排水系统，结合道路建设新建雨污分流的排水系统。

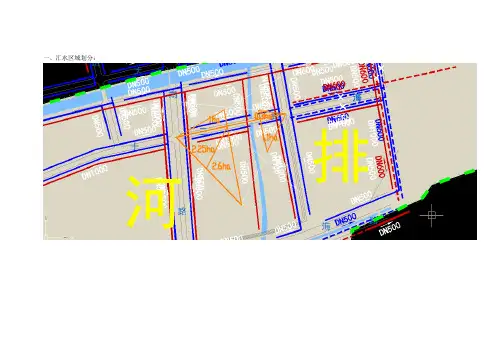

雨水汇水面积为22.8公顷，最大设计流量为418.2升/秒。计算书内容包括雨水设计流量公式、暴雨强度公式、流速公式、流量计算表、工程量表。 雨水设计流量公式
Q = q ψ F
公式参数：Q-雨水设计流量(升/秒)，q-设计暴雨强度(升/秒·公顷)，ψ-径流系数（取0.65），F-汇水面积(公顷)
暴雨强度公式
雨水设计流量按下列公式计算：
Q=ψqF
式中，Q-----雨水设计流量，L/s;
ψ----径流系数，其数值小于1；
F-----汇水面积，ha；
第1页/ 共3页
q-----设计暴雨强度，L/(s.ha)。
设计暴雨强度公式采用宿迁市的暴雨强度公式：q=945.22(1+0.76LgP)/(t+3.5)0.57
(1) 管道设计重现期:P=2(年)
(2) 路面径流系数: Ψ =0.9
(3) 综合径流系数: Ψ =0.65
流速公式
v = 1
n R
2/3 I1/2

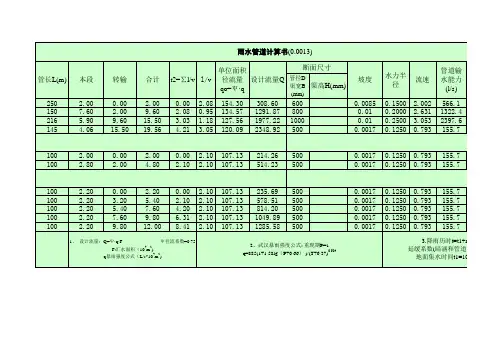

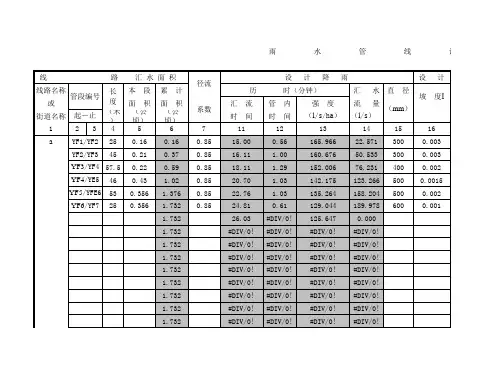

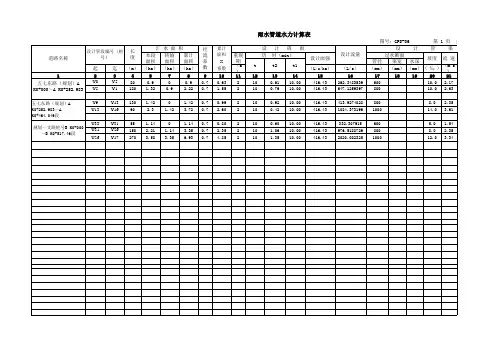

公式参数：v-流速(米/秒)，R-水力半径(米)，I-水力坡度，n-粗糙系数 流量计算表
工程量表
第2页/ 共3页
工程量汇总表
第3页/ 共3页
2 污水管道设计计算 2．1排水区域划分及管线布置 2.1.1排水区域划分 该地区所地区地面平坦，可按一个高度确定地面标高。区域最北部为京杭大运河，沿河的东部和西部分别有一个污水处理厂。根据以上条件划分排水区域为：以淮海路为分界线，划分成两个排水区域。淮海路以西所排放的污水排入四季青污水处理厂，以东排入淮安第二污水处理厂。 2.1.2管线布置
污水厂污水厂
图1 污水管道布置图（初步设计） 管线布置原则是充分利用地形、地势，就近排入水体，以减小管道埋深，降低工程造价。该地区地势平坦，区域最北边为京杭大运河，因此干管自南向北采用截流式敷设。 截流式是正交式的改进，即沿河岸敷设主干管。这种布置的优点是干管长度短，管径小，因而较经济，污水排出也比较迅速。干管基本上汇集街道两边相邻街区的污水，若街区面积较小且最近街道未敷设干管，则可能利用支管将该街区污水输送进最近的干管。具体如图1所示。 2．2 污水流量计算 污水设计流量包括生活废水和工业废水两大类。本设计中，工业废水水量不大，可直接汇入生活污水管道中一并送入污水处理厂。 已知各个功能区的排水量，并从所给地图中量出排水面积，即可求出污水的流量。 街区流量的计算公式[3]： 1000 243600 A q Q 创= ′ (2-1) Q ——流量，L/s q ——污水指标，m 3/ha·d ，居住用地：55m 3/（ha·d ）； 公共设施用地：40 m 3/（ha·d ）； 仓储用地：20m 3/（ha·d ）； 市政用地：15 m 3/（ha·d ）； 其它污水为总污水量的10%。 A ——面积，ha ，在所给地区地形图上根据区域面积计算。 由于居住区生活污水定额是平均值，因此根据设计人口和生活污水定额计算所得的是污水平均流量。而实际上流入污水管道的污水量时刻扣在变化。这些变化包括季节变换，日间变换等等。若要采用平均值计算流量，必须设定污水变化系数来修订水量。下表是我国《室外排水设计规范》（GBJ14—87）采用的居住区生活污水量总变化系数值。 表1 生活污水总变化系数[9]
第三章给水排水管道系统水力计算基础 本章内容： 1、水头损失计算 2、无压圆管的水力计算 3、水力等效简化 本章难点：无压圆管的水力计算 第一节基本概念 一、管道内水流特征 进行水力计算前首先要进行流态的判别。判别流态的标准采用临界雷诺数Re k，临界雷诺数大都稳定在2000左右，当计算出的雷诺数Re小于2000时，一般为层流，当Re大于4000时，一般为紊流，当Re介于2000到4000之间时，水流状态不稳定，属于过渡流态。 对给水排水管道进行水力计算时，管道内流体流态均按紊流考虑 紊流流态又分为三个阻力特征区：紊流光滑区、紊流过渡区及紊流粗糙管区。 二、有压流与无压流 水体沿流程整个周界与固体壁面接触，而无自由液面，这种流动称为有压流或压力流。水体沿流程一部分周界与固体壁面接触，另一部分与空气接触，具有自由液面，这种流动称为无压流或重力流 给水管道基本上采用有压流输水方式，而排水管道大都采用无压流输水方式。 从水流断面形式看，在给水排水管道中采用圆管最多 三、恒定流与非恒定流 给水排水管道中水流的运动，由于用水量和排水量的经常性变化，均处于非恒定流状态，但是，非恒定流的水力计算特别复杂，在设计时，一般也只能按恒定流(又称稳定流)计算。 四、均匀流与非均匀流 液体质点流速的大小和方向沿流程不变的流动，称为均匀流；反之，液体质点流速的大小和方向沿流程变化的流动，称为非均匀流。从总体上看，给水排水管道中的水流不但多为非恒定流，且常为非均匀流，即水流参数往往随时间和空间变化。 对于满管流动，如果管道截面在一段距离内不变且不发生转弯，则管内流动为均匀流；而当管道在局部有交汇、转弯与变截面时，管内流动为非均匀流。均匀流的管道对水流的阻力沿程不变，水流的水头损失可以采用沿程水头损失公式进行计算；满管流的非均匀流动距离一般较短，采用局部水头损失公式进行计算。
南京诚园（南区） 雨水综合利用方案说明 南京吉佳新材料科技实业有限公司 二〇一五年四月
一、雨水收集利用的价值 水是生命的起源、是人类生存和社会发展不可或缺物质基础。但随着人口的增长和工业的不断发展，一方面，人们对水的需求量日益加大，另一方面人类的生活和生产活动对水资源的破坏程度越来越严重，由此造成了水资源短缺的局面不断加剧。 我国是世界上严重缺水的83个国家之一，人均水资源占有量仅为世界平均水平的1/4。同时，由于我国水资源的时空分布不均，在水资源保有量相对较大的南方省区同样面临缺水的威胁。 随着社会的发展，人类对资源需求的增长和资源短缺之间的矛盾日益加剧，水的供给与需求矛盾日益突出，进行水资源的合理开发利用已成为全世界所面临的问题。绿色建筑以可持续发展的思想为指导，提倡水的循环利用、雨水与中水处理回用，使水环境系统的综合效率达到最优，降低能耗，做到无废无污染，建成生态平衡的建筑环境。 城市的扩张，将不可避免的造成不透水地面面积的增加、地表雨水径流系数和径流量的提高，从面导致雨水大量流失，需加大排水系统的建设规模和投资资金；同时，由于减少了雨水的地下渗入量，使得地下水得不到充分涵养，对城市的生态环境将产生不利的影响 为应对这一局面，我国从上世纪八十年代起就鼓励水的复用和回用，经过近30年的研究和实践，我国在水的重复使用上已经取得了长足的发展，在技术和工艺上都为城市排水的重复使用积累了丰富的经验。 在上述基础上，各级政府主管部门制定、完善了各种相关和配套规定和标准，倡导和激励污水的处理和回用。 雨水作为一种宝贵的水资源,已得到全世界各国的认可。收集利用的雨水在一定范围内可代替自来水,以缓解城市水资源的短缺,同时能在一定程度上减轻城市污水管网的负荷。而屋面雨水污染程度较轻,处理成本低,更应该是我们收集利用的主要对象。
污水管网的设计说明及设计计算 1.设计城市概况 假设城市设计为某中小城市的排水管网设计，有明显的排水界限，分为区与区，坡度变化较大。河流为其城市的地面标高的最低点，由河流开始向南、向北地面标高均有不同程度的增加，且城市人口主要集中区，城区基本出去扩建状态中，发展空间巨大，需要结合城市的近远期规划进行管网布置。城市的布局还算合理，区域划分明显，交通发达，对于布管具有相当的简便性。 2.污水管道布管 (2).管道系统的布置形式 对比各种排水管道系统的布置形势，本设计的污水管铺设采用截留式，在地势向水体适当倾斜的地区，各排水区域的干管可以最短距离沿与水体垂直相较的方向布置，沿河堤低边在再敷设主干管，将各个干管的污水截留送至污水厂，截流式的管道布置系统简单经济，有利于污水和雨水的迅速排放，同时对减轻水体污染，改善和保护环境有重大作用，适用于分流制的排水系统，将生活污水、工业废水及初降废水经处理后排入水体。截流式管道系统布置示意图如下. (2).污水管道布管原则 a.按照城市总体规划，结合当地实际情况布置排水管道，并对多种方案进行技术经济比较； b.首先确定排水区界、排水流域和排水体制，然后布置排水管道，应按主干管、干管、支管 c.的顺序进行布置； 1—城镇边界 2—排水流域分界线 3—干管 4—主干管 5—污水厂 6—泵站 7—出水口
d.充分利用地形，尽量采用重力流排除污水，并力求使管线最短和埋深最小； e.协调好与其他地下管线和道路工程的关系，考虑好与企业部管网的衔接； f.规划时要考虑使管渠的施工、运行和维护方便； g.规划布置时应该近远期结合，考虑分期建设的可能性，并留有充分的发展余地。 (3).污水管道布管容 ①.确定排水区界、划分排水流域 本设计中有很明显的排水区界，一条河流自东向西流动，将整个城镇划分为区与区；同时降排水区域分为四个部分，分别有四条干管收集污水，同一进入位于河堤的主干管，送至污水处理厂。 ②.污水厂和出水口位置的选择 本设计中河流流向为自东向西，同时该城镇的夏季主导风向为南风，所以污水处理厂应该设置在城市的西北处河流下游，由于该城镇是中小型城市，所以一个污水处理厂足以实现污水的净化。 ③.污水管道的布置与定线 污水管道的平面布置，一般按照主干管、干管、支管的顺序进行。在总体规划中，只决定污水主干管、干管的走向和平面布置。 定线时，应该充分利用地形，使污水走向按照地面标高由高到低来进行，主干管敷设在地面标高较低的河堤处，管道敷设不宜设在交通繁忙的快车道和狭窄的道路下，一般设在两侧的人行道、绿化带或慢车带下。 支管的平面布置形式采用穿坊式，组成的一个污水排放系统可将该系统穿过其他街区并与所穿过的街区的污水管道相连接。管道的材料采用混凝土管。 ④.确定污水管道系统的控制点和泵站的设置地点 管道系统的控制点为两个工厂和每条管道的起点，这些点决定着管道的最小埋深，由于整个管道的敷设过程中，埋深一直满足最实用条件，且对于将来的发展留有空间，所以不需要提升泵站，全部依靠重力流排水。 ⑤．确定污水管道在街道下的具体位置 充分协调好与其他管段的关系，污水和雨水管道应该敷设在给水管道的下面，处理管道的原则为：未建让已建的，临时性管让永久性管，小管让大管，有压管让无压管，可弯管让不可弯管。 根据以上分析，对整个区域进行布管，干管尽量与等高线垂直，主干管沿河堤进行布置，基本上与等高线平行，整个城镇的管道系统呈现截流式布置，布管方式见附图。（污水管道系统的总体平面布置图）。 3. 管段设计计算：
按设计规范，雨水储存设施的有效容积不宜小于集水面重现期1—2年的日雨水设计径流总量扣除设计初期径流弃流量。 根据《绿色建筑评价标准》中规定，本设计的场地年径流总量控制率取70%，其对应的设计日降雨量为11.6mm，雨水设计径流总量按下式计算：W=10φc h y F 式中W ——雨水储水池容积，m3 ； φc——雨量径流系数;取0.4 h y——设计日降雨量，mm/d ；取11.6mm F ——汇水面积，hm2，为4.0hm2。 则： W＝10×0.44×11.6×4.0＝204.16m3 按设计规范，屋面雨水初期弃流可采用2-3mm径流厚度，地面雨水初期弃流可采用3-5 mm径流厚度，初期径流弃流量按下式计算：W i=10×δ×F W i——初期弃流量，m3 ； δ——初期径流厚度;取3mm； F ——汇水面积，h㎡。 则： W i=10×3×4=120m3 则本设计蓄水池的体积为：V=W－W i=84.16m3
根据甲方提供资料，本次项目占地面积69000㎡，绿化率35%，即绿化占地面积约24150㎡，道路及车库面积为31211㎡；雨水收集回用系统提供全部的绿化浇灌用水和30%的冲洗道路及车库用水，计算如下： 查《建筑给排水设计手册》，浇洒道路及绿化用水定额都取为2.5L/㎡.d，则依据下式计算： Q=q×s/1000 式中：Q——日用水量 q——用水定额 则绿化浇灌日用水量: Q1=2.5×24150/1000=60.38m3/d 道路浇洒日用水量: Q1=2.5×31211/1000=78.02m3/d 雨水收集系统存储可回用蓄水天数为3—7天，本设计取3天,则雨水收集模块容积为： W=3×(78.02×0.3+60.38)=251.34m3 清水池容积取日用水量的25%—30%，本设计取25%，则清水池容积为：w=0.25×（60.38+78.02×0.3）=20.85
污水及雨水管道怎样计算管道长度 【篇一:2014年管道课设】 2011级环境工程专业 《管道工程》课程设计 设计任务书 一、设计目的 本课程设计就是在经过《管道工程》理论学习后,学生在初步掌握污水排水管道系统与雨水管渠系统的概念、理论、设计计算方法的基础上,而进行的城市排水工程初步设计实践。 通过课程设计,使学生在基本理论、基本知识、基本技能等方面得到一次综合性训练: 1.了解污水排水管道系统设计的方法与步骤; 2.了解雨水管渠系统设计的方法与步骤; 3.学习利用各种资料确定设计方案的方法; 4.熟悉污水排水管道设计计算方法; 5.熟悉雨水管渠设计计算方法; 6.加强工程制图能力。 二、设计任务 1、确定污水排水管道系统的平面布置方案。 2、确定雨水管渠系统的平面布置方案。 3、进行污水排水管道(主干管)的流量计算与水力计算。 4、进行雨水管渠(选其中1~2条)的流量计算与水力计算。 5、进行平面图与纵剖面图的绘制。 6、整理计算书,编制说明书。 三、设计原始资料 1、某市南区规划地形图1张。城市位于河南省。 2、设计人口数: 3、2万人。 3、在规划区东部已建成污水处理厂一座,处理工艺采用二级生化处理+深度 处理,能够完全接纳工业园区的污水处理量。 4、工业废水设计流量按工业产业区0、6l/ (s 、ha);生活污水设计流量按全规 划区平均比流量设计。
5.夏季主导风向为东风,冬季主导风向为西风,年平均气温为15oc,冬季最冷月平均气温为-1oc。 6.该地区冰冻线深度为0、20米。 7.根据水文及气象资料,当地的暴雨强度公式: q=599(1+0、86lgp)/t0、56 设计指导书 一.污水管道系统的设计原则 城市排水管渠系统就是城市的一项重要基础设施,就是城市建设的重要组成部分、同时也就是控制水污染、改善与保护水环境的重要工程措施。在进行城镇排水管渠系统的规划与布置时,通常应遵循以下原则: (1)排水管道系统的规划设计应将合城市总体规划,并应与其它单项工程建设密切配合,相互协调。 (2)合理地确定管网密度,排水管渠尽量分散,避免集中,排水路线尽量短捷。 (3)主干管尽可能布置在较低处(如河岸或水体附近),以便于干管接入。 (4)城镇污水管渠应考虑城市工业废水的接入,满足排入城市下水道水质标准的工业废水直接排入下水道,不满足标准的在厂内进行预处理后排人下水道。 (5)排水管渠应尽量避免穿越不易通过的地带与构筑物;也不宜穿越有待规划与发展的大片空地,以避免影响整块地的功能与价值。 (6)排水管渠系统应与地形地势变化相适应,顺坡排水,尽量使污水重力排除,不设或少设中途提升泵站。 (7)合理比较与选择整个排水系统的控制点及控制点标高,以使整个管网系统埋深与投资合理。 二.雨水管道系统的设计原则 (1)管道定线:根据地形特点,布置雨水管渠,雨水应以最短的距离尽快排入水体。 (2)划分干管与支管的服务面积,进行编号并计算出面积的大小。 (3)确定干管与支管的检查井位置与编号,并计算设计管段长度与管渠总长度。 (4)列表计算各设计管段的设计流量:雨水管道的设计流量为地面径流系数、暴雨强度与集水面积的乘积。其中径流系数数可根据不同的
污水管道系统的设计计算 （一）污水设计流量计算 一．综合生活污水设计流量计算 各街坊面积汇总表 居住区人口数为300?360.75=108225人 则综合生活污水平均流量为150?108225/24?3600L/s=187.89L/s 用内插法查总变化系数表，得K Z=1.5 故综合生活污水设计流量为Q1=187.89?1.5L/s=281.84L/s 二．工业企业生活污水和淋浴污水设计流量计算 企业一：一般车间最大班职工人数为250人，使用淋浴的职工人数为80人；热车间最大班职工人数为100人，使用淋浴的职工人数为50人 故工业企业一生活污水和淋浴污水设计流量为 Q2（1）=（250?25?3+100?35?2.5）/3600?8+(80?40+50?60)/3600L/s

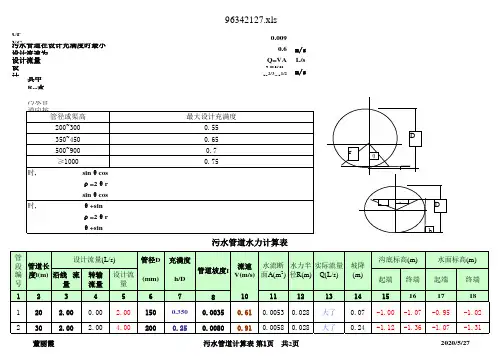

=2.68L/s 企业二：一般车间最大班职工人数450人，使用淋浴的职工人数为90人；热车间最大班职工人数为240人，使用淋浴的职工人数为140人 故工业企业二生活污水和淋浴污水设计流量为 Q2（2.）=（450?25?3+240?35?2.5）/3600?8+（90?40+140?60）/3600 =5.23L/s 所以工业企业生活污水和淋浴污水设计流量为 Q2=Q2(1)+Q2(2)=(2.68+5.23)L/s=7.91L/s 三．工业废水设计流量计算 企业一：平均日生产污水量为3400m3/d=3.4?106L/d=59.03L/s 企业二：平均日生产污水量为2400m3/d=2.4?106L/d=27.78L/s Q3=(59.03?1.6+27.78?1.7)L/s=141.67L/s 四．城市污水设计总流量 Q4=Q1+Q2+Q3=(281.84+7.91+141.67)l/s=431.42L/s （二）污水管道水力计算 一．划分设计管段，计算设计流量 本段流量q1=Fq s K Z 式中q1----设计管段的本段流量（L/s） F----设计管段服务的街坊面积（hm2） q s----生活污水比流量[L/(s·hm2)] K Z----生活污水总变化系数
雨水泵房计算 一、设计参数 1、设计流量Q设：4m3/s 2、水泵数量：4台 3、单泵流量：Q=Q设/6=1m3/s 4、进水管内底高程：-3.50 5、进水最低水位：-3.5+0.3*2.4=-2.78取-2.8 6、进水最高水位：-3.5+2.4=-1.1 7、河道设计水位：河道水位：水利局提供防洪最高水位 1.80- 2.68米（大沽高程） 8、规划河道底高程-2.700米 泵站出水管管径2-d1500mm 出水管管内底高程h出=-0.650m（河底规划高程-2.700m，实测河底高程-1.980m，实测水位1.04m） 9、泵站地坪高：道路规划标高为 2.70m.T.D，庭院地面定为 2.900m.T.D 二、水泵扬程计算 1、水泵静扬程：2.68-(-2.8)=5.48 2、泵站内部水头损失 （1）、喇叭口局部损失：吸水口Ф=600mm,局部阻力系数ζ=0.5 流速υ1=Q/ЛR2=0.67/(3.14×0.32)=2.37m/s h1=ζυ12/2g=0.5×2.372/(2×9.81)=0.144m
(2)、沿程损失： 流速υ2=Q/ЛR2=0.67/(3.14×0.52)=2.37 m/s 管道坡降i=0.00107υ22/d1.3=0.0117 直管部分长度约L=8m 则沿程损失h2=iL=0.0117×8=0.094m （3）、拍门Ф=700mm 局部阻力系数ζ=1.7 流速υ5= Q/ЛR2=0.67/(3.14×0.32)=1.74m/s H3=ζυ52/2g=1.7×1.742/(2×9.81)=0.263m （6）该部分的总损失 H1= h1+ h2+ h3 =0.144+0.094+0.263=0.501m 3、泵站外部损失计算 水泵出水在泵站外边的流程是；首先通过10米单排d2000的钢筋混凝土管进入出水闸阀井，然后经过1100米单排d2000的钢筋混凝土管排入大沽排污河。 （1）泵站压力出水池到出水蝶阀井的单排d2000钢管，单排长约10米，流量4m3/s。 管道内流速υ=Q/A=4/（3.14×12）=1.274m/s 管道坡降i=0.00107υ22/d1.3=0.001736 直管部分长度约L=10m 则沿程损失h1=iL=0.001736×10=0.017m 局部损失系数：1个进口ζ1=0.5，1个出口ζ2=1.0，该段的局部损
2 污水管道设计计算 2．1 排水区域划分及管线布置 2.1.1排水区域划分 该地区所地区地面平坦，可按一个高度确定地面标高。区域最北部为京杭大运河，沿河的东部和西部分别有一个污水处理厂。根据以上条件划分排水区域为：以淮海路为分界线，划分成两个排水区域。淮海路以西所排放的污水排入四季青污水处理厂，以东排入淮安第二污水处理厂。 2.1.2管线布置
污水厂污水厂
图1 污水管道布置图（初步设计） 管线布置原则是充分利用地形、地势，就近排入水体，以减小管道埋深，降低工程造价。该地区地势平坦，区域最北边为京杭大运河，因此干管自南向北采用截流式敷设。 截流式是正交式的改进，即沿河岸敷设主干管。这种布置的优点是干管长度短，管径小，因而较经济，污水排出也比较迅速。干管基本上汇集街道两边相邻街区的污水，若街区面积较小且最近街道未敷设干管，则可能利用支管将该街区污水输送进最近的干管。具体如图1所示。 2．2 污水流量计算 污水设计流量包括生活废水和工业废水两大类。本设计中，工业废水水量不大，可直接汇入生活污水管道中一并送入污水处理厂。 已知各个功能区的排水量，并从所给地图中量出排水面积，即可求出污水的流量。 街区流量的计算公式[3]： 1000 243600 A q Q 创= ′ (2-1) Q ——流量，L/s q ——污水指标，m 3/ha·d，居住用地：55m 3/（ha·d）； 公共设施用地：40 m 3/（ha·d）； 仓储用地：20m 3/（ha·d）； 市政用地：15 m 3/（ha·d）； 其它污水为总污水量的10%。
A——面积，ha，在所给地区地形图上根据区域面积计算。 由于居住区生活污水定额是平均值，因此根据设计人口和生活污水定额计算所得的是污水平均流量。而实际上流入污水管道的污水量时刻扣在变化。这些变化包括季节变换，日间变换等等。若要采用平均值计算流量，必须设定污水变化系数来修订水量。下表是我国《室外排水设计规范》（GBJ14—87）采用的居住区生活污水量总变化系数值。 表1 生活污水总变化系数[9] 污水平均日流量 5154070100200500≥1000（L/S） 总变化系数(K Z)2．32．01．81．71．61．51．41．3街区编号及面积流量如下表所示： 街区编号123456 街区面积（ha）31.1313.1915.4211.8624.4612.01流量(L/s)19.81 3.057.147.5515.577.64 街区面积（ha）7.349.34 5.93 5.9314.2314.23流量(L/s) 4.67 5.94 2.74 3.779.069.06街区编号121314151617 街区面积（ha）11.129.3440.0220.1624.9025.64流量(L/s)7.076714 5.94012.8315.8516.32街区编号18(1)18(2)19202122 街区面积（ha）12.4512.4522.2318.389.788.89 街区面积（ha）13.047.418.15 6.67 4.457.41 街区面积（ha） 6.67 4.45 5.93 3.56 3.71 3.71 街区面积（ha） 5.93 5.19 1.4826.6822.2322.23流量(L/s) 2.74 3.300.6916.9810.2914.15
1.生活污水量 Q1= n?N?K z Q1---居民生活污水设计流量，L/s; n---居民生活污水量定额，L/(cap·d) N---设计人口数， cap; K z---生活污水量总变化系数。 2.设计人口数 N=ρ?F N---设计人口数，cap; ρ---人口密度，cap/h m2 F---居住面积，h m2 cap---“人”的计量单位。 3.工业企业生活污水和淋浴污水设计流量 Q3=A1B1K1+A2B2K2 3600T + C1D1+C2D2 3600 Q3---工业企业生活污水和淋浴污水设计流量, L/s; A1---一般车间最大班职工人数，cap; B1---一般车间职工生活污水定额，以25L/(cap·班)计； K1---一般车间生活污水量时变化系数，以3.0计； A2---热车间和污染严重车间最大班职工人数，cap; B2---热车间和污染严重车间职工生活污水量定额，以35L/(cap·班)计；K2---热车间和污染严重车间生活污水量时变化系数，以2.5计； C1---一般车间最大班使用淋浴的职工人数，cap; D1---一般车间的淋浴污水量定额，以40L/(cap·班)计； C2---热车间和污水严重车间最大班使用淋浴的职工人数，cap;
D2---热车间和污水严重车间的淋浴污水量定额，以60L/(cap·班)计；T---每工作班工作时数，h。 4.工业废水设计流量 Q4=m·M·K z 3600T Q4---工业废水设计流量，L/s; m---生产过程中每单位产品的废水量定额，L/单位产品；M---产品的平均日产量，单位产品/d; T---每日生产时数，h; K z---总变数系数。
住宅套内给水排水管道水力计算 专业--给排水常识2010-05-26 18:06:18 阅读21 评论0 字号：大中小订阅 1 入户管管径计算 《住宅建筑规范》[1]第5.1.4条规定：“卫生间应设置便器、洗浴器、洗面器等设施或预留位置；……。”这是现阶段住宅内卫生器具配置的最低要求，从《建筑给水排水设计规范》[2]中可知普通住宅Ⅱ、Ⅲ类符 合此项要求。 以普通住宅Ⅱ类为计算算例，表1-1为普通住宅Ⅱ类最高日生活用水定额及小时变化系数，表1-2为住宅常见卫生器具的给水额定流量、当量和连接管公称管径。表1-3为生活给水管道的水流流速要求值。 普通住宅Ⅱ类常见户型配置情况：所有户型配置均配置一间厨房，一套洗衣设施，以卫生间间数不同，分为一卫户（一间卫生间的户型）、二卫户（二间卫生间的户型）和三卫户（三间卫生间的户型）。表1-4 为常见户型卫生器具不同组合的当量数。 以PP-R管道和PAP管道作为典型管材进行水力计算。三通分水连接方式常用的建筑给水用无规共聚聚丙烯（PP-R）管道，当冷水管工作压力≤0.6MPa时，常选用S5系列，S5系列计算内径较大；分水器分水连接方式常用的铝塑复合（PAP）管道，铝塑复合（PAP）管道采用对接焊型，计算内径较小。表1-5为住宅常见户型入户管水力计算表。由表1-5可知，普通住宅Ⅱ类常见户型入户管公称管径应为DN25～DN32；如入户管管径采用小一级的，首先流速不满足规范要求，其次同样长度的入户管水头损失比满足流 速要求管径的水头损失大3倍左右。 表1-1 最高日生活用水定额及小时变化系数[2]
注：（1）流出水头[7] 是指给水时，为克服配水件内摩阻、冲击及流速变化等阻力而能放出的额定流量的 水头所需的静水压。 （2）最低工作压力[2] 是指在此压力下卫生器具基本上可以满足使用要求，它与额定流量无对应关系。 住宅入户管上水表的水头损失取0.010[2]～0.015MPa[4]。笔者以水表本层出户集中布置方式（水表距楼面1.0m），常见户型厨房、卫生间和阳台用水点为算例，根据管件采用三通分水或分水器分水的连接情况，经过管道、配件沿程和局部水头损失计算后，加上卫生器具的最低工作压力和水表的水头损失不同组合，表前最低工作压力在0.10～0.15MPa。对分水器集中配水连接方式水头损失较小，对应的表前最低工 作压力可采用较小的数值。 现代住宅给水支管设计常常只到水表后（或在室内预留一处接口），表前最低压力值的大小关系到住户将来装修后的正常用水，对于这一点应加以重视。同时必须指出，目前大部分水箱供水方式，水箱设置高度难以满足顶上1～3层表前最低工作压力(卫生器具的最低工作压力)的要求，这一点在设计时应特别注意。 3 排水横支管管径计算 排水横支管设计排水流量（通水能力）是按照重力流（不满流）进行计算，同管径的排水横支管设计排水流量远小于排水立管的设计排水流量。表3-1 为住宅常见卫生器具排水的流量、当量和排水(连接)管的 管径。 以常用的建筑排水硬聚氯乙烯（UPVC）管道（公称外径50～110mm）作为计算算例。表3-2为水力 计算参数、计算过程和计算结果。 表3-1卫生器具排水的流量、当量和排水管的管径[2]
第八章 污水管道系统的设计计算 （一）教学要求 熟练掌握污水管道的设计计算过程 （二）教学内容 1、污水设计流量 2、污水管道的设计参数 3、污水管道的水力计算 （三）重点 污水管道的水力计算 第一节 污水设计流量的计算 污水管道系统的设计流量是污水管道及其附属构筑物能保证通过的最大流量。通常以最大日最大时流量作为污水管道系统的设计流量，其单位为L/s 。它包括生活污水设计流量和工业废水设计流量两大部分。就生活污水而言又可分为居民生活污水、公共设施排水和工业企业内生活污水和淋浴污水三部分。 一、生活污水设计流量 1.居民生活污水设计流量 居民生活污水主要来自居住区，它通常按下式计算： 1Q = 3600 24???z K N n (8-1) 式中： Q 1—— 居民生活污水设计流量，L ／s ； n ——居民生活污水量定额，L ／(cap ·d)； N ——设计人口数，cap ； K Z ——生活污水量总变化系数。 （1）居民生活污水量定额 居民生活污水量定额，是指在污水管道系统设计时所采用的每人每天所排出的平均污水量。 在确定居民生活污水量定额时，应调查收集当地居住区实际排水量的资料，然后根据该地区给水设计所采用的用水量定额，确定居民生活污水量定额。在没有实测的居住区排水量资料时，可按相似地区的排水量资料确定。若这些资料都不易取得，则根据《室外排水设计规范》(GBJl4-87)的规定，按居民生活用水定额确定污水定额。对给水排水系统完善的地区可按用水定额的90%计，一般地区可按用水定额的80%计。 （2）设计人口数 设计人口数是指污水排水系统设计期限终期的规划人口数，是计算污水设计流量的基本数据。它是根据城市总体规划确定的，在数值上等于人口密度与居住区面积的乘积。即： F N ?=ρ (8-2) 式中： N ——设计人口数，cap ； ρ——人口密度，cap/hm 2 ；
第1章 城市污水雨水管网的设计计算 1.1、城市污水管网的设计计算 1.1.1 确定城市污水的比流量： 由资料可知，丁市人口为41.3万（1987年末的统计数字），属 于中小城市，居民生活用水定额（平均日）取150l/cap.d 。而污水定额一般取生活污水定额的80-90%，因此，污水定额为150l/cap.d*80%=120 l/cap.d 。则可计算出居住区的比流量为 q 0=864*120/86400=1.20（l/s ） 1.1.2 各集中流量的确定： ○ 1市柴油机厂 450*103*3.0=15.624（l/s ） ○ 2新酒厂取用9.69（l/s ） ○ 3市九中取用15.68 （l/s ） ○4火车站设计流量取用6.0（l/s ） 总变化系数K Z = 11 .07 .2Q （Q 为平均日平均时污水流量，l/s ）。当Q<5l/s 时，K Z =2.3；当Q 〉1000l/s 时，K Z =1.3；其余见下表： 对于城市居住区面积及街坊的划分可见蓝图所示，而对城市污水管段的计算由计算机计算，其结果可见后附城市污水管网设计计算表。 1.2、城市雨水管网的设计计算： 计算雨水管渠设计流量所用的设计暴雨强度公式及流量公式可写
成： q=167A 1（1+clgP）/（t1+mt2+b）n 式中：q——设计暴雨强度（l/（s·ha）） P——设计重现期（a） t 1——地面集水时间（min） m——折减系数 t2——管渠内雨水流行时间（min） A1﹑b ﹑c﹑n——地方系数。 首先，确定暴雨强度公式：由资料可计算径流系数ψψ=5%*0.9+15%*0.9+5%*0.4+17%*0.3+13%*0.15 =0.68 暴雨强度公式：参考长沙的暴雨强度公式： q=3920（1+0.68lgp）/（t+17）0.86 重现期 p=1年,地面集水时间取t1=10 min，t=t 1+mt 2 ， 折减系数取m=2.0， 所以可以确定该地区的暴雨强度公式为： q0=ψ*q=0.68*3920*（1+0.7lg1.0）/（27+2∑t2）0.86 =2665.6/（27+2∑t2）0.86 对于城市雨水汇水面积及其划分可见蓝图所示，而对城市雨水管段的计算由计算机计算，其结果可见后附的城市雨水管网设计计算表。特别说明：将雨湖设为一个雨水处理调节水池，雨湖的面积约为11000m3，根据雨湖两侧的地面标高差约为0.2m 则：设雨湖的有效调节水深为0.1m，所以调节水池的容积为1100m2。
一、管路水力计算的基本原理 1、一般管段中水的质量流量G，kg/h，为已知。根据G查询热水采暖系统管道水力计算表，查表确定比摩阻R后，该管段的沿程压力损失P y=Rl就可以确定出来。 局部压力损失按下式计算 （1） Σξ--------表示管段的局部阻力系数之和，查表可知。 可求得各个管段的总压力损失 （2）2、也可利用当量阻力法求总压力损失： 当量阻力法是在实际工程中的一种简化计算方法。基本原理是将管段的沿程损失折合为局部损失来计算，即 （3） （4） 式中ξd ——当量局部阻力系数。 计算管段的总压力损失ΔP可写成 （5） 令ξzh = ξd +Σξ 式中ξzh|——管段的这算阻力系数
（6） 又(7) 则（8） 设 管段的总压力损失 （9） 各种不同管径的A值和λ/d值及ξzh可查表。 根据公式（9）编制水力计算表。 3、当量长度法 当量长度法是将局部损失折算成沿程损失来计算的一种简化计算方法，也就是假设某一管段的局部压力损失恰好等于长度为l d的某段管段的沿程损失，即 （10） 式中l d为管段中局部阻力的当量长度，m。 管段的总压力损失ΔP可写成 ΔP = P y+ P j = Rl + Rl d = Rl z h （11） 式中l z h为管段的折算长度，m。 当量长度法一般多用于室外供热管路的水力计算上。
二、热水采暖系统水力计算的方法 1、热水采暖系统水力计算的任务 a、已知各管段的流量和循环作用压力，确定各管段管径。常用于工程设计。 b、已知各管段的流量和管径，确定系统所需的循环作用压力。常用于校核计算。 c、已知各管段管径和该管段的允许压降，确定该管段的流量。常用于校核计算。 2、等温降法水力计算方法 2-1 最不利环路计算 （1）最不利环路的选择确定 采暖系统是由各循环环路所组成的，所谓最不利环路，就是允许平均比摩阻最小的一个环路。可通过分析比较确定，对于机械循环异程式系统，最不利环路一般就是环路总长度最长的一个环路。 （2）根据已知温降，计算各管段流量 式中Q——各计算管段的热负荷，W; t g——系统的设计供水温度，℃; t g——系统的设计回水温度，℃。 （3）根据系统的循环作用压力，确定最不利环路的平均比摩阻R pj
第三章管道的水力计算及强度计算 第一节管道的流速和流量 流体最基本的特征就是它受外力或重力的作用便产生流动。如图3—1所示装置，如把管道中的阀门打开，水箱内的水受重力作用，以一定的流速通过管道流出。如果水箱内的水位始终保持不变，那么管道中的流速也自始至终保持不变。管道中的水流速度有多大?每小时通过管道的流量是多少?这些都是实际工作中经常遇到的问题。 图3—1水在管道内的流动 为了研究流体在管道内流动的速度和流量，这里先引出过流断面的概念。图3—2为水通过管道流动的两个断面1—1及2—2，过流断面指的是垂直于流体流动方向上流体所通过的管道断面，其断面面积用符号A来表示，它的单位为m2或cm2。 图32管流的过流断面 a)满流b)不满流
流量是指单位时间内，通过过流断面的流体体积。以符号q v表示，其单位为m3／h，cm3／h或m3／s，cm3／s。 流速是指单位时间内，流体流动所通过的距离。以符号。表示，其单位为m／s或cm／s。 图3—3管流中流速、流量、过流断面关系示意图流量、流速与过流断面之间的关系如下： 以水在管道中流动为例，如图3—3所示，在管段上取过流断面1—1，如果在单位时间内水从断面1—1流到断面2—2，那么断面1—1和断面2—2所包围的管段的体积即为单位时间内通过过流断面1—1时水的流量q v，而断面1—1和断面2—2之间的距离就是单位时间内水流所通过的路程，即流速。 由上可知，流量、流速和过流断面之间的关系式为 q v=vA (3—1) 式(3—1)叫做流量公式，它说明流体在管道中流动时，流速、流量和过流断面三者之间的相互关系，即流量等于流速与过流断面面积的乘积。如果在一段输水管道中，各过流断面的面积及所输送的水量一定，即在管道中途没有支管与其连接，既没有水流出，也没有水流入，那么管道内各过流断面的水流速度也不会变化；若管段的管径是
污水管网计算说明书 一、设计污水量定额 （1）.居民生活污水定额和综合生活污水定额 居民生活污水采用定额法计算，我国现行《室外排水设计规范》规定，可按当地用水定额的80％～90％采用。对给排水系统完善的地区可按90％计，一般地区可按80％计。综合生活污水定额(还包括公共建筑排放的污水) 注意：采用平均日污水量定额。 （2）工业企业工业废水和职工生活污水和淋浴废水定额，与给水定额相近，可参考。 二、污水量的变化 生活污水量总变化系数宜按现行《室外排水设计规范》规定采用。 与给水系统用水量一样，污水的排放量也随时间发生变化。同样有逐日变化和逐时变化的规律。 为了确定污水管网的设计流量，必须确定污水量的变化系数。 污水量日变化系数K d：指设计年限内，最高污水量与平均日污水量的比值； 污水量时变化系数K h：指设计年限内，最高日最高时污水量与该日平均时污水量的比值； 污水量总变化系数K z：指设计年限内，最高日最高时污水量与平均日平均时污水量的比值。 =? 即有：Kz Kd Kh （1）居民生活污水量变化系数 根据专家常年分析，城市的污水总变化系数Kz的数值主要与排水系统中接纳的污水总量的大小有关。当管道所服务的用户增多或用户的用水量标准增大，污水流量也随即增大。 总变化系数可按下式计算
2.3 Q d ≦5 Kz = 0.112.7d Q 5 ≦Q d ≦000 1.3 Q d ≧1000 （2） 工业废水量变化系数 工业废水量变化规律与产品种类和生产工艺有密切联系，往往需要通过实地调查研究和分析求得。 （3） 工业企业生活污水和淋浴污水量变化 工业企业生活污水量一般按每个工作班污水量定额计算，相应的变化系数按班内污水量变化给出，且与工业企业生活用水量变化系数基本相同，即一般车间采用3.0，高温车间采用2.5。 三、污水设计流量计算 （1）居民生活污水设计流量 影响居民生活污水设计流量的主要因素有生活设施条件、设计人口和污水流量变化。 居民生活污水设计流量Q 1用下式计算： 1111(/)243600i i z q N Q K L s =?∑ 式中 1i q ——各排水区域平均居民生活污水量标准 [L/(cap ·d)] 1i N ——各排水区域在设计使用年限终期所服务的人口数(cap) 1z K ——生活污水量的总变化系数 （2）公共建筑污水设计流量 公共建筑的污水量可与居民生活污水合并计算，此时应选用综合生活污水量定额，也可单独计算。 公共建筑污水设计流量Q 2用下式计算：
压力管道的水力计算和经济直径的确定 一、水力计算 压力管道的水力计算包括恒定流计算和非恒定流计算两种。 （一）恒定流计算恒定流计算主要是为了确定管道的水头损失。管道的水头损失对于 水电站装机容量的选择、电能的计算、经济管径的确定以及调压室稳定断面计算等都是不可缺少的。水头损失包括摩阻损失和局部损失两种。 1、摩阻损失 管道中的水头损失与水流形态有为。水电站压力管道中的水流的雷诺数Re一般都超过3400，因而水流处于紊流状态，摩阻水头损失可用曼宁公式或斯柯别公式计算。 曼宁公式应用方便，在我国应用较广。该公式中，水头损失与流速平方成正比，这对于钢筋混凝土管和隧洞这类糙率较大的水道是适用的。对于钢管，由于糙率较小，水流未、能完全进人阻力平方区，但随着时间的推移，管壁因锈蚀糙率逐渐增大，按流速平方关系计算摩阻损失仍然是可行的。曼宁公式因一般水力学书中均可找到，此处从略。 斯柯别根据198段水管的1178个实测资料，推荐用以下公式计算每米长钢管的摩阻损失 (13-1式中a-水头损失系数，焊接管用0.00083。 为考虑水头损失随使用年数t的增加而增大的系数，清水取K＝0.01，腐蚀性水可取K＝0.015。
2.局部损失 在流道断面急剧变化处，水流受边界的扰动，在水流与边界之间和水流的内部形成旋涡，在水流质量强烈的混掺和大量的动量交换过程中，在不长的距离内造成较大的能量损失，这种损失通常称为局部损失。压力管道的局部损失发生在进口、门槽、渐变段、弯段、分岔等处。压力管道的局部损失往往不可忽视，一尤其是分岔的损失有时可能达到相当大的数值。局部损失的计算公式通常表示为 系数可查有关手册。 （二）非恒定流计算 管道中的非恒定流现象通常称为水锤。进行非恒定流计算的目的是为了推求管道各点i的动水压强及其变化过程，为管道的布置、结构设计和机组的运行提供依据。非恒定流计算的内容见第九章。 二、管径的确定 压力管道的直径应通过动能经济计算确定。在第七章中我们已经研究了决定渠道和隧洞经济断面的方法，其基本原理对压力管道也完全适用，可以拟定几个不同管径的方案，进行誉比较，选定较为有利的管道直径，也可以将某些条件加以简化，推导出计算公式，直接求解。在可行性研究和初步设计阶段，可用以下彭德舒公式来初步确定大中型压力钢管的经济直径 式中Qmax-钢管的最大设计流量，； H-设计水头，m。
污水及雨水管道怎样计算管道长度 【篇一：2014年管道课设】 2011级环境工程专业 《管道工程》课程设计 设计任务书 一.设计目的 本课程设计是在经过《管道工程》理论学习后，学生在初步掌握污水排水管道系统和雨水管渠系统的概念、理论、设计计算方法的基础上，而进行的城市排水工程初步设计实践。 通过课程设计，使学生在基本理论、基本知识、基本技能等方面得到一次综合性训练： 1．了解污水排水管道系统设计的方法和步骤； 2．了解雨水管渠系统设计的方法和步骤； 3．学习利用各种资料确定设计方案的方法； 4．熟悉污水排水管道设计计算方法； 5．熟悉雨水管渠设计计算方法； 6．加强工程制图能力。 二. 设计任务 1. 确定污水排水管道系统的平面布置方案。 2. 确定雨水管渠系统的平面布置方案。 3. 进行污水排水管道（主干管）的流量计算和水力计算。 4. 进行雨水管渠（选其中1~2条）的流量计算和水力计算。 5. 进行平面图和纵剖面图的绘制。 6. 整理计算书，编制说明书。 三. 设计原始资料 1. 某市南区规划地形图1张。城市位于河南省。 2. 设计人口数： 3.2万人。 3. 在规划区东部已建成污水处理厂一座，处理工艺采用二级生化处理+深度 处理，能够完全接纳工业园区的污水处理量。 4. 工业废水设计流量按工业产业区0.6l/ (s .ha)；生活污水设计流量按全规 划区平均比流量设计。
5．夏季主导风向为东风，冬季主导风向为西风，年平均气温为 15oc，冬季最冷月平均气温为-1oc。 6．该地区冰冻线深度为0.20米。 7．根据水文及气象资料，当地的暴雨强度公式： q=599（1+0.86lgp）/t0.56 设计指导书 一．污水管道系统的设计原则 城市排水管渠系统是城市的一项重要基础设施，是城市建设的重要组成部分、同时也是控制水污染、改善和保护水环境的重要工程措施。在进行城镇排水管渠系统的规划和布置时，通常应遵循以下原则： (1)排水管道系统的规划设计应将合城市总体规划，并应与其它单项工程建设密切配合，相互协调。 (2)合理地确定管网密度，排水管渠尽量分散，避免集中，排水路线尽量短捷。 (3)主干管尽可能布置在较低处（如河岸或水体附近），以便于干管接入。 (4)城镇污水管渠应考虑城市工业废水的接入，满足排入城市下水道水质标准的工业废水直接排入下水道，不满足标准的在厂内进行预处理后排人下水道。 (5)排水管渠应尽量避免穿越不易通过的地带和构筑物；也不宜穿越有待规划和发展的大片空地，以避免影响整块地的功能和价值。 (6)排水管渠系统应与地形地势变化相适应，顺坡排水，尽量使污水重力排除，不设或少设中途提升泵站。 (7)合理比较和选择整个排水系统的控制点及控制点标高，以使整个管网系统埋深与投资合理。 二．雨水管道系统的设计原则 (1)管道定线：根据地形特点，布置雨水管渠，雨水应以最短的距离尽快排入水体。 (2)划分干管和支管的服务面积，进行编号并计算出面积的大小。 (3)确定干管和支管的检查井位置和编号，并计算设计管段长度和管渠总长度。 (4)列表计算各设计管段的设计流量：雨水管道的设计流量为地面径流系数、暴雨强度和集水面积的乘积。其中径流系数数可根据不同
