给水管道系统试压检查记录报验申请表工程名称:

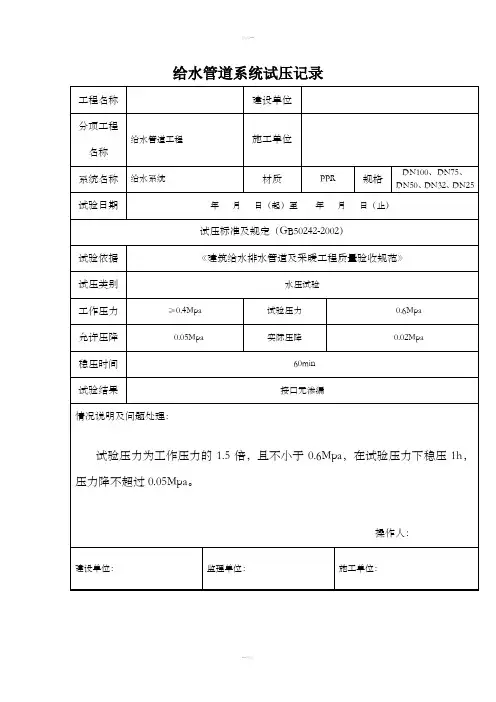

给水管道系统试压记录
球墨铸铁给水管道系统水压试验方法 及验收标准探讨 张湛军 摘要:通过69条球墨铸铁给水管道水压试验结果研究,说明现行 GB50268—97《给水排水管道工程施工及验收规范》中球墨铸铁管道水压 试验验收标准失之过宽,应予修改。 关键词:球墨铸铁管;水压试验;验收标准 输配水管网投资占整个给水系统投资的70%左右。球墨铸铁管因其不结垢、耐腐蚀、密封严、强度高、韧性好而作为输配水管道的首选材料正得到越来越广泛的应用。新建给水管 道的管线水压试验是检验管材和安装质量的最后一道重要工序,水压试验的验收标准直接 关系到管材选择、安装质量、正常运行、维护管理、运营成本等一系列问题。而现行 GB50268-97《给水排水管道工程施工及验收规范》[1](以下简称GB50268—97规范)中 球墨铸铁管水压试验验收标准制定时,因无充分的管道实测渗水量数据,故允许渗水量标 准仍按1956年《建筑安装工程施工及验收暂行技术规范》执行[2]。但此失之过宽的允许 渗水量标准直接导致球墨铸铁给水管道的水压试验验收标准降低,致使有渗水或漏水的管 道因渗水量不超标而得以过关被验收,但投入使用后就开始漏水、爆管,给供水企业造成 巨大的经济损失,影响用户的正常用水,造成不良的社会影响。本研究试图通过试验结果 提出修改现行规范的建议。 1.试验方法 1.1试验对象 郑州市自来水总公司2001年和2002年敷设的69条球墨铸铁给水管道,管径为DN100mm - DN1000mm,长度为128m - 1773m,总长度45366m,均为符合ISO2531标准,内衬水泥砂浆,外涂沥青的K9级管子和K12级管件、K14级丁字管。管道承插连接,胶圈接口,埋地敷设。每条管道分别按GB50268—97规范进行注水法和放水法水压试验。试压管道概况 见表1。 1.2设计施工情况 设计时特别注重管线的坡度设计,要求i≥0.002。现场施工基本做到敷设坡度达到设计要求。每根球墨铸铁管承插安装到位,无胶圈扭转或不到位情况。由于市政道路施工进度要求,所有试压管道安装完后均被回填覆盖,接口在试压时均未敞露以供观察。 1.3试验设备器材 0.4级压力表,表盘直径150mm,最大量程1.6MPa,表盘刻度至0.01MPa,可估读至 0.001MPa。500mL、1000mL量杯,70L - 125L水箱,普通水桶。2m卷尺,计时表,温度计。手压泵或小流量高扬程电动加压泵。 1.4试验压力和升压程序 验收试验压力基本均为0.9MPa,个别验收试验压力为0.8MPa。按GB50268—97规范规定 程序浸泡和分级升压。 1.5放水法试验 放水法试验按GB50268—97规范附录A规定的程序做。只是在降压0.1MPa所需要的时间 T1>48h后不再继续观察记录,只记录T1≤48h内的时间和压力,每半个小时读取并记录一次时间和压力值。 1.6注水法试验 注水法试验也按GB50268—97附录A规定的程序做。每当压力下降0.02MPa时向管内补水,
管道水压试验记录试验表1 施工单位 : 太平洋水处理工程有限公司试验方法:注水法试验日期:年月日工程名称太仓市应急水源地工程取输水泵站加药系统设备采购及安装 管道试压区域活性炭投加系统制备罐出口阀至两台投加泵出口阀 管道内径(mm)管材接口种类试验段长度(m) 80 UPVC 法兰连接,胶水粘接40 工作压力(Mpa)试验压力(Mpa)质量合格标准质量优良标准 0.4 0.4;0.6; 0.8 无明显渗漏,压力表少量降低无渗漏,压力读数不变 操作方法关闭制备罐手动出口阀,向管道注水完成后关闭投加泵出口阀,观察管道压力表,检查管道漏水情况 试验方法 水压 0.4Mpa 试压用时时间t 渗水情况压力表读数质量标准 2小时 折合平均渗水量 L/(min·Km) 水压 0.6Mpa 试压用时时间t 渗水情况压力表读数质量标准 2小时 折合平均渗水量 L/(min·Km) 水压 0.8Mpa 试压用时时间t 渗水情况压力表读数质量标准 2小时 折合平均渗水量 L/(min·Km) 施工单位 自评意见 监理(建设单位) 复评意见 参加单位 及人员 建设单位施工单位设计单位监理单位 说明:本表一式4 份由承包人填写,监理机构审签后,承包人2份,监理机构、发包人各1份。 管道水压试验记录试验表2施工单位 : 太平洋水处理工程有限公司试验方法:注水法试验日期:年月日工程名称太仓市应急水源地工程取输水泵站加药系统设备采购及安装 管道试压区域活性炭投加系统增压泵系统包含制备水管道以及冲洗水管道 管道内径(mm)管材接口种类试验段长度(m) 80 UPVC 法兰连接,胶水粘接30 工作压力(Mpa)试验压力(Mpa)质量合格标准质量优良标准 0.4 0.4;0.6; 0.8 无明显渗漏,压力表少量降低无渗漏,压力读数不变 操作方法关闭制备罐手动出口阀,向管道注水完成后关闭投加泵出口阀关闭增压泵进口阀,关闭冲洗水出口阀门,观察管道压力表,检查管道漏水情况 试验方法水压 0.4Mpa 试压用时时间t 渗水情况压力表读数质量标准2小时 折合平均渗水量 L/(min·Km) 水压 0.6Mpa 试压用时时间t 渗水情况压力表读数质量标准2小时 折合平均渗水量 L/(min·Km) 水压 0.8Mpa 试压用时时间t 渗水情况压力表读数质量标准 2小时 折合平均渗水量 L/(min·Km)
给水管道试压试验方案 年月日 给水管道试压试验方案 一、水压试验的一般规定: 1、管道试压前应进行充水浸泡,时间不少于24h。 2、水压试验的静水压力不应小于管道工作压力的1.5倍,且试验压力不应低于0.80MPa,不得气压试验代替水压试验。 3、水压试验的长度不宜大于1000米,对中间设有附件的管段,水压试验分段长度不宜大于500米。系统中有不同材质的管道应分别进行试压。一般同管径试验长度采用500米。 4、对试压管段端头支撑挡板应进行牢固性和可靠性检查,试压时,其支撑设施严禁松动崩脱。不得将阀门作为封板。 5、加压宜采用带计量装置的机械设备,当采用弹簧压力表时,其精度不应低于1.5级,量程范围宜为试验压力1.3-1.5倍,表盘直径不应小于150mm。 6、试压管段不得包括水锤消除器,室外消火栓等管道附件系统包含的各类阀门,应处于全开状态。 二、试压前准备工作: 1、管道试压采用管道试压泵作为压力源。 2、水源采用饮用水,使用水车运输。 2、压力表采用0-1.5MPa,最小刻度0.02MPa,管道一端设一个压力表。(压力表使用前必须拿到计量局进行校正,并出具证明),压力计要
安装在试验段低端部位。 3、管道两端分别设置PE管专用法兰头与法兰片,用专用堵板封堵,并在盲板上设置试压设备及附件。 4、盲板采用厂商提供的专用钢板,与法兰头采用Φ30的螺栓连接,要求试压段两端有抵挡后背,后背面平整,且与管道轴线垂直。 5、后背设计采用原状土加固后背墙或素混凝土后背墙,然后在后背墙上使用4个100T的千斤顶均匀顶住盲板上、下、左、右四个方向,使盲板在打压时不会因管道内压力增加而产生管道轴向方向的位移。 6、在打压管线两端的高点均设置自动排气阀,确保打压管段内气体全部被排出。排气装置可以安装在鞍型三通或打压盲板的高点处。 7、打压设备进行组装 (1)在盲板排气端安装DN100自动排气阀门。 (2)进水端盲板下口为DN100进水钢管,在进水管口安装DN100球阀一个,DN100进水管上有1个DN20钢管,安装DN20球阀,打压时连接打压泵,泄水时连接水表,测量降压时的出水量。 (3)进水端盲板与鞍型排气三通相连,鞍型三通上口安装DN100排气阀一个,进水盲板上口钢管上有1个DN20钢管,用于安装压力表。 8、各类阀门在使用前应清除阀门内污物,检查阀杆是否转动灵活,以及阀体、零件等有无裂纹、砂眼等。阀门安装的位置及阀杆方向,应便于检修和操作,安装平正牢固。 9.试验前准备好水温计。 10.根据试验泄水量计算,准备容积池。 11、主要设备
一次试压查漏 考虑到试压试验的严密性,我们将分为两次试压检查,第一次为干管试压检查,第二次为支管试压检查。 1、干管试压检查: (1)干管试压检查应在安装支管之前; (2)因为干管有三个分支(包括出地管),所以应分别对每个分支进行检查; (3)在检查单个分支时,应关闭另外两个分支上的所有阀门,确保不再过水。 2、水压试验: (1)水压试验前准备阶段 1)把要检查管段的所有出水口用堵头或盲法兰封堵。 2)对要试压的管段进行划分,管道水压试验的长度不宜大于1000m。对中间设有附件的管段,分段长度不宜大于500m,系统中管段的材质不同时,应分别进行试验。 3)先向管道系统充水,使系统浸泡,浸泡时间不应少于12h。管道充水完毕后应对未回填的管道连接点(包括管子与管道附件的连接部位)进行检查,如发现泄漏,应泄压进行修复。 4)管道水压试验前应编制试压方案,试压方案应包括以下内容: ①管端后背堵板及支承设计。 ②进水管路、排气管、泄水管设计。 ③加压设备及压力表选用。
④排水疏导管路设计及布置。 5)对试压管段端头支承挡板应进行牢固性和可靠性的检查,试压时,其支承设施严禁松动崩脱。不得用阀门作为封板。 6)备好、备齐试压用的试压泵、压力表。压力表若采用弹簧管压力表时,其精度等级不应低于1.5级,压力表的量程范围应为试验压力的1.3~1.5倍,表盘直径不应小于150mm。 7)试压管段不得包括水锤消除器,试压系统的各类阀门应处在全启状态。 (2)水压试验阶段 水压试验压力应为工作压力的1.5倍,且不小于0.80MPa,。不得用气压试验代替水压试验。管道水压试验分为预试验阶段与主试验阶段。 1)预试验。预试验阶段的水压试验按以下步骤进行: ①降压。将试压管道内的水压降至大气压力,保持60min,且要确保空气不进入管道。 ②升压。缓缓升高试验压力,待压力升至试验压力的1/2时,对试压管段进行检查,检查各类接口、各类连接点有无明显的渗水、漏水现象,若有,则泄压修复,若无,则继续升压试验。修复渗漏管道,严禁带压作业。 ③稳压检查待压力升至试验压力时,稳压30min,期间如有压力下降,可注水补压,但不得高于试验压力。检查管道接口、各类连接点有无渗漏,检查裸露的管子、管件、配件有无变形、破裂等现象。
管道试压方案 在现场施工过程中根据实际管道安装进度逐一对空调水系统完善部分进行压力试验,为下一步管道刷漆防腐和保温做准备。 压力试验应具备的条件 1.管道按设计要求安装完毕,无损检测全部合格。 2. 试验范围内的管道安装工程除涂漆、绝热外,其余全部完成,且安装质量符合设计要求。 3. 管道施压水排放设施准备齐全,且能保证将水排到现场以外的排水沟内。 4. 对于工作介质为气态的大口径管道,试压前需经设计人员同意,确认管道支、吊架的荷载能力能满足水压试验要求,负责需通过临时措施加以支撑。 5. 管道试压区域内的设备、临时电源均有良好的保护,突发性泄漏不至于对设备造成损害。 6. 管道上仪表一次部件均安装牢固,易损仪表均用假件代替,且假件和临时垫片的强度能满足水压试验要求。 试压机具 作业所需的工机具、仪器仪表的规格及其准确度。 所有试压用的机具进场必须经过安全工程师检验合格后才能进场;试压所用的压力表经过调校并合格,并带有检验报告;试压设备的能力满足管道压力试验的需要;现场临时水源的流量能满足管道压力试验的需要。
管道试压泵 试压技术准备 1.压力管道压力试验前,必须进行压力试验作业技术交底和压力试验安全技术交底。 2.所有参加管道施压人员必须对所试验部分的流程清楚了解。 3.确认试验用压力表已经校验,并在检验周期范围内,其精度不得低于1.5级,表的满刻度值为被测量最大压力的1.5~2.0倍。
4.符合压力要求的液体或气体已经备齐。 5.按照试验要求,管道已经加固。 6.焊缝及其他待检部位尚未涂漆。 7.管道组成件,焊材的校验性检查或试验记录。 8.管道的焊接工作记录及无损检测报告。 管道焊接工作记录表 9. 待试管道与无关系统已用盲板或采取其他措施隔开。
管道系统试压的管理规定 现在工艺管道已逐步进入系统试压阶段,管道试压是检验管道焊接质量,保证管道安全、平稳运行的重要工序和步骤,也是决定管道能否安全运行的重要依据。为了更好的规范和管理系统试压,推动试压的进程,以试压促施工、以试压促尾工,保证工艺管道的安装质量,把好质量的检验关,特制订本规定: 1.管道系统试压要有批准的试压方案,并经技术质量交底和安全交底。 2.试压组根据试压方案中的试压包会同技术员提前进行自检,自检中发现的问题,由技术人员汇总,并与施工队结合”定任务、定措施、定人员、定时间”及时整改。 3.管道系统试压包试压前由施工技术科、质检科共同检查确认以下内容,符合要求后签字确认,交由试压组进行试压。(后附:管道压力试验记录检查表) 1)管道组成件全部按照设计文件安装完毕、正确; 2)阀门、法兰、螺栓、垫片安装正确; 3)管道支、吊架的型式、材质、安装位置正确,数量齐全,紧固程度、焊接质量合格 4)焊缝焊接工作记录齐全(焊接记录与现场焊缝标识要一致); 5)焊缝外观检验合格; 6)管道焊缝检测比例符合设计和规范要求,无损检测合格;
7)热处理合格; 8)合金钢管道组成件标记清楚; 9)安全阀、爆破板及仪表元件等已拆下或加以隔离; 10)因试验压力不同或其他原因不能与管道系统试压的设备、仪表、安全阀、爆破板等应加置盲板隔离,并有盲板标识; 11)试压用的检测仪表的量程、精度等级、检定日期符合要求。 12)用于试压的临时措施安全可靠,临时盲板加设位置正确,标志明显,记录完整。 4.转动设备上的配管系统试压,在设备进出口加盲板之前,松开进出口法兰螺栓,检查法兰与设备之间不得有应力,连接法兰的螺栓应能在螺栓孔中顺利通过。法兰与设备口平行偏差≤0.5mm,经技术员质检员确认后再加盲板。 5.管道系统试压进入升压阶段,由质检科通知监理和业主到场进行检查。 6.液体压力试验的压力为设计压力的1.5倍,气体压力试验的压力为设计压力的1.15倍。 7.液体试验时,必须排净系统内的空气。升压应分级缓慢,达到试验压力后停压10min,然后降至设计压力,停压30min;不降压、无泄漏和无变形为合格。 8.气体压力试验时,必须用空气或其他无毒、不可燃气体介质进行预试验。
给水管道水压试验方法 依据《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)制定。 (GB50242-2002)4.2.1规定:“室内给水管道的水压试验必须符合设计要求。当设计没有注明时,各种材质的给水管道系统试验压力均为工作压力的1.5 倍,但不得小于0.6MPAa。 检验方法:金属及复合管给水管道系统在试验压力下观测10min,压力降不应大于0.02 MPAa,然后降到工作压力进行检查,应不渗不漏;塑料管给水管道系统应在试验压力下稳压力1h,压力降不得超过0.05 MPAa,然后在工作压力的1.15倍状态下稳压2 h,压力降不得超过0.05 MPAa,同时检查各连接处不得渗漏.” 给水管道安装完成后,应首先在各出水口安装水阀或堵头,并打开进户总水阀,将管道注满水,然后检查各连接处,没有渗漏,才能进行水压试验. 室内给水管道水压试验操作程序如下: 1. 连接试压泵: 试压泵通过连接软管从室内给水管道较低的管道出水口接入室内给水管道系统. 2. 向管道注水 打开进户总水阀向室内给水管系统注水,同时打开试压泵卸压开关,待管道内注满水并通过试压泵水箱注满水后,立即关闭进户总水阀和试压泵卸压开关. 3. 向管道加压 按动试压泵手柄向室内给水管系统加压,致试压泵压力表批指示压力达到试验压力(0.6MPAa)时停止加压. 4. 排出管道空气 缓慢拧松各出水口堵头,待听到空气排出或有水喷出时立即拧紧堵头. 5. 继续向管道加压 再次按动试压泵手柄向室内给水管系统加压,致试压泵压力表批指示压力达到试验压力(0.6MPAa)时停止加压. 然后按(GB50242-2002)4.2.1规定的检验方法完成室内给水管系统压力试验.试验完成后,打开试压泵卸压开关卸去管道内压力. 注: 1. 可以按上述方法分别对室内冷水系统和热水系统进行压力试验; 也可以用连接软管将冷,热出水口连通,一次完成内冷水系统和热水系统的压力试验. 2. 进户总水阀关闭严密与否是准确完成压力试验的关键,若总水阀不能关 闭严密,则应该将室内给水管道与室外给水管网分离,然后进行室内给水管系统压力试验. 3. 管道排空是为了保证室内给水管系统试压泵压力试验的准确性,一定要认真做好.
自动喷水灭火系统管网试压冲洗操作流程 系统安装完后,应按设计要求对管网进行强度、严密性试验,以验证其工程质量;管网应进行必要的冲洗,以保证系统管网、管件、喷头等工作畅通。 一、水压试验及管网冲洗依据: 1、《自动喷水灭火系统施工及验收规范》GB50261-2005 2、《工业管道工程施工及验收规范》GB50235-97 二、分段水压试验 1、水压试验目的 为了检查自动喷水灭火系统管网的严密性,及时消除管网的泄漏,保证系统的工作压力。 2、水压试验的介质 系统水压试验宜采用不低于5℃的生活用洁净水进行试验,不得采用海水或含有腐蚀性化学物质的水。当环境温度低于5℃时,应采取防冻措施。 3、水压强度试验技术指标 当系统设计工作压力等于或小于1.0MPa时,水压强度试验压力应为设计工作压力的1.5倍,并不应小于1.4MPa;当系统设计工作压力大于1.0MPa时,水压强度试验压力应为该工作压力加0.4MPa。 4、水压试验要求 测压点应设在管道系统最低部位。对管网注水时,应将空气排净,然后缓慢升压,达到试验压力后,稳压30min,目测无泄露、无变形、压降不大于0.05Mpa时为合格。 5、自动喷水灭火系统压力试验步骤和方法 5.1 水压试验前的准备工作 5.1.1 准备好试验用工具,如扳手、管钳、螺丝刀、锤子等必用工具,以及管件、螺丝、螺母、法兰、垫片等;
5.1.2 准备好几块试验用的压力表,压力表应经计量检测部门检验合格,压力表的精度不小于1.5级,量程应为试验压力的1.5~2倍; 5.1.3 准备好若干块带边耳的盲板,盲板的规格根据需要选用,如DN150,DN100,DN80的各种规格多准备几块,盲板的厚度应符合选用压力等级,并作好标记,记录其数量; 5.1.4 水试验时应选用电动试压泵的最高压力应足够大,压力等级可调节,并经试运传良好; 5.2 水压试验操作过程 5.2.1管道安装完毕后对管道进行全面检查,根据工艺流程,核对已安装管子、管件、阀门、垫片紧固件等,全部符合技术规格的规定后,把不能和管道一起试压的阀门、配件、仪表如水流指示器等用临时盲板加以隔离,或拆下换上临时短管,安装喷头的喷淋支管用堵头堵塞,其它所有开口用临时盲板进行封堵; 5.2.2 选择好水压试验测试点,安装好试验用压力表,压力表应装有螺旋型缓冲管及仪表阀,选择最高点作为排气点,并安装好排气阀; 5.2.3 选择好水压试验进水点及排水点,排水点的排水管应与排水系统管道可靠连接; 5.2.4系统的水源干管、进户管和室外地下管道应在回填隐蔽前,先单独地进行强度、严密性水压试验,并记录下试验过程的压力、泄漏情况;埋地管尚应记录其埋深、与道路、建筑物的距离等,作好防腐,并经监理工程师确认后,方可回填隐蔽,并填写隐蔽工程表格;系统安装完毕后再统一进行水压试验。 5.2.6 试压管路与非试压管路采用盲板隔断时应可靠并作显著标志,记录盲板的数量; 5.2.7 一边对管网注水,一边打开最高处的排气阀将系统管网中的空气排净,然后缓慢升压,达到试验压力后,稳压30min,目测无泄露、无变形、压降不大于0.05Mpa时为合格;当达到试验压力并稳压30min,经检查并无泄漏时,应及时通知甲方监理工程师确认,并填写《自动喷水灭火系统试压记录表》。 5.2.8 当水压试验过程中发现泄漏,则应停止试压,并卸掉系统管网内的水压,放空管网中的试验水,消除泄漏点,然后按以上步骤重新进行水压试验; 5.2.9 水压强度试验完毕后,应及时拆除所有临时盲板及试验用的
SG-A003 管道工程水压试验记录 工程名称分项工程名称给水系统 验收部位泵房截止阀施工单位 项目负责人专业工长施工班组 管段号材质设计工作 压力 (MPa) 温度 (℃) 强度试验严密性试验 介质 压力 (MPa) 时间 (min) 结论介质 压力 (MPa) 时间 (㎜) 结论 1 钢管 1.0(MPa)28 水 1.5 10 合格 2 铝塑管 1.0(MPa)28 水 1.5 10 合格 施工单位检查评定结果 复合管给水系统在试验压力下观测10min,压力降不大于0.02MPa,然后降到工作压力进行稳压,120min 压力不降。 项目专业质量检查员:项目专业质量(技术)负责人:年月日 监理(建设)单位验收结论 复合管给水系统在试验压力下观测10min,压力降不大于0.02MPa,然后降到工作压力进行稳压,120min 压力不降为合格。 监理工程师(建设单位项目技术负责人):年月日 本表一式四份,建设单位、设计单位、施工单位、监理单位各留一份。 四川省建设厅制
SG—A003填写说明 此表可使用于给排水热、冷水管(钢管、符合管、塑料管)、普肖管、自消管、空调供回水管、冷却水管、气管的强度和严密性试验,仅以室内给排水管说明如下。 一、主控项目中: 1.室内给水管道的水压试验必须符合设计要求。当设计未注明时,各种材质的给水管道系统试验乓力均为工作压力的1.5倍,但不得小于0.6 MPa。 检查方法:金属及复合管给水管道系统试验压力降不应大于0.02 MPa,然后降到工作压力,检查应不渗不漏;塑料管给水系统应在试验压力下稳压1小咐,压力降不得超过0.03 MPa,然后在工作压力的1.15-倍状态下稳压2小时,压力降不得超过0.03 MPa,同时检查各连接处不得渗漏。 2.给水系统交付使用前必须进行通水试验并做记录。 检查方法:观察和开启阀门、水嘴等放水检查。可全部系统或分区(段)进行。 3.生活给水系统管道在交付使用前必须冲洗和消毒,并经有关部门取样检验,符合国家《生活饮用水标准》方能使用。 检查方法:检查有关部门提供的检测报告。室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理。埋地管道防腐层材质和结构应符合设计要求。 检查方法:观察和局部解剖检查。 二、一般项目中: 给水引人管与排水出管的水平净距不得小于1m。室内给水与排水管道平行铺设时,两管间的最小水平净距不得小于0.5m,交叉铺设时,垂直净距不得小于0.15m,给水管应铺在排水管上面,若给水管必须铺在排水管的下面时,给水管应加套管,其长度不得小于排水管管径的3倍。 检查方法:尺量检查。 三、试验压力,饰演过程,允许压降应符合相关分部工程的规范。
最新给水系统试压方案 一、系统概况 1、给水系统 室内给水由城市给水管网直接供给,每户用水量单独计量,设有专门的水表井,水表至室内用水点的给水管敷设于建筑垫层内。住宅内外24小时供应生活热水,生活热水由小区集中设置的热交换站经热水管网直给每户热水量单供计量。热水及热水管均设专用的水表井。 给水、热水管干管采用PP-R管材,连接方式:热熔或丝扣连接。 2、排水系统 本工程室内污、废水立管采用A型抗震排水柔性铸铁管,橡胶圈密封,M12*65螺栓紧固接口,排水管主要规格为DN100;入户排水横干管及各卫厨支管采用灰口铸铁排水管。 3、采暖系统 本工程室内采暖管道采用PB(聚丁烯)管沿墙暗敷设与楼板垫层内,(垫层厚度为50mm),管径为D25×2.3、D20×2.3两种,PB管工作压力为 2.0Mpa,依据(低温热水地板辐射供暖应用技术规程DBJ/T01-49-200)PB管材使用等级为5级。管道连接方式为热熔。埋地PB管与散热器支管采用三通热熔连接。 采暖入户干管及户内立支管采用镀锌钢管,丝扣连接。试验压力按91SB1第七页标准执行。 二、施工试压依据
依据施工图纸及相关规范图集(见下表)。 三、施工试压准备 1、技术准备 1)质量标准: 本工程采暖,给排水安装工程要求按优良工程进行施工。即:单位工程的质量等级标准为优良,所含分部工程的质量全部合格,其中有50%及其以上优良;质量保证资料基本齐全;观感质量的评定得分率达到85%及其以上。其评定依据参照国家颁发的有关技术标准和建筑安装工程施工验收规范。 2)试压质量控制程序: 成立各系统专业试压小组系统管道安装检查合格后各系统试压或灌水(排水管道及附属设备安装验收合格后排水通球)自检,自互检施工单位专检并做记录监理验收合格后并标识技术资料报验 2、物资准备 手动加压泵、皮堵、堵头、载止阀、压力表、短丝、活节、气筒、放水软管、排气阀、各系统连接组具等。
目录 第一章编制说明 (2) 第二章工程概况 (2) 第三章编制依据 (2) 第四章管道系统的严密性试验 (2) 第五章管道系统的清洗 (4) 第六章气体泄漏性试验 (5) 第七章试验用施工机具和手段用料 (5) 第八章质量保证措施 (6) 第九章安全技术措施 (6) 第十章危险源辨识、风险评价及控制对策表 (8) 第十一章试压组织机构 (11) 第十二章试压流程 (12)
第一章编制说明 本方案适用于山西聚源煤化工程有限公司焦炉煤气制天然气项目脱萘、甲烷化反应、合成气分离与压缩、干法净化系统改造、全厂外管、厂外外管管道试压、吹扫工作。 第二章工程概况: 2.1工程简介: 各工段共有各类管道5398米,介质有焦炉气;再生气;蒸汽;放空气;排液;氮气;生产废水;化学污水;循环水;锅炉给水;二氧化碳;冷凝水;氢气;仪表空气;天然气等。 2.2试验流程划分原则: 本装置工艺试压分26个试压包,其中第3、26试压包试验介质采用压缩空气,其它试压包试验介质采用洁净水。 2.3管道试验分为三个阶段: 第一阶段强度及严密性试验,第二阶段吹扫/冲洗,第三阶段泄漏性试验。 2.4试压的重点部位: 2.4.1易燃、易爆、有毒、有腐蚀等介质系统。 第三章编制依据 3.1西北化工研究院设计所设计的管道布置图、工艺流程图、相关设计说明、设计变更、 设备有关技术资料。 3.2本工程所审批的工艺管道施工方案 3.3 《工业金属管道工程施工规范及条文说明》GB50235-2010 第四章管道系统的强度试验及严密性试验 4.1各类管道安装完毕后,应按设计规定对管道系统进行强度试验及严密性试验,以检查管道系统及各连接部位(焊缝、法兰接口等)的工程质量。 4.2管道系统进行强度试验及严密性试验前应做到: (1)管道系统安装完毕,并符合设计要求及规范的有关规定; (2)支吊架安装工作完毕,经核算需要增加的临时支吊架及加固已安装完毕; (3)结束焊接和热处理工作,并经无损检验合格; (4)试验用压力表经检验、校准正确; (5)具有完善的试验技术、安全和组织措施并经审查合格,并进行技术交底; (6)对于蒸汽管道,在水压试验前,应将支吊架锁定或垫牢固定好,以免因水重造成支吊
附件 根据《村镇供水工程技术规范》(SL310-2004)要求,输配水管道安装完成后,应根据以下要求进行水压试验: 1 长距离管道试压应分段进行,分段长度不宜大于1000m 2试验段管道灌满水后,应在不大于工作压力条件下浸泡,金属管和塑料管的浸泡时间不少于24h,混凝土管及其有水泥沙浆衬里金属管的浸泡时间不少于48h。 3 试验压力应不低于本规范表 6.0.7中规定的设计内水压力;当 水压升到试验压力时,保持恒压10mi n,检查接口、管身无破损及渗漏现象,实测渗水量不大于表10.4.5规定的允许渗水量时,可认为管道安装合格。 表10.4.5 严密性试验允许渗水量单位:L/ (min ? km)
附:给水管道水压试验记录填写说明 1. 设计最大工作压力(Mpa):由设计出; 2. 试验压力(Mpa):查表7. 3.15; 3.10分降压值(Mpa):实测观察;一般2小时内不大于0.05Mpa; 4. 允许渗水量L/(min) ? (km):查表7.3.16 ; 5. 注水法 (1)达到试验压力的时间(t1):观察记录; (2)恒压结束时间(t 2):观察记录; (3)恒压时间内注入的水量W( L):观测记录; (4)渗水量q ( L/min ):计算,q=W/(T1-T2); (5)折合平均渗水量L/(min) ? (km):计算渗水量x 1000/试验段长度; 实例: 某工程管道长度为155m管径为①100mm管材为PE接口种类为热熔连,设计最大工作 压力0.4Mpa。 第一次试压:10分钟内降压0.004Mpa,达到试验压力的时间t1为8: 30,恒压结束时间t2 为10: 30,恒压时间内注入水量为0.52L,计算并填表。 (1)根据查表7.3.15得知,试验压力为工作压力的1.5倍,试验压力为0.6 Mpa。 (2)根据实测观察,2小时内降压0.045Mpa所以,10分钟降压值为0.045/12=0.00375 Mpa (3)根据表7.3.16得知,允许渗水量为0.28 L/(min) ? (km)。 (4)观察得知:达到试验压力的时间(t1 )为8: 30',恒压结束时间(t2)为10: 30', 有效试验时间为2小时,即120分钟。恒压时间内注入的水量W为0.52L,所以,渗水量q= W/ (T1-T2) =0.52/120=0.00433L/min,折合平均渗水量为0.0043 x 1000/155=0.028 L/(min) ? (km) 填表如下:
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. (安全管理) 单位:___________________ 姓名:___________________ 日期:___________________ 管道系统试压的管理规定(新版)
管道系统试压的管理规定(新版)导语:生产有了安全保障,才能持续、稳定发展。生产活动中事故层出不穷,生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时,生产活动停下来整治、消除危险因素以后,生产形势会变得更好。"安全第一" 的提法,决非把安全摆到生产之上;忽视安全自然是一种错误。 现在工艺管道已逐步进入系统试压阶段,管道试压是检验管道焊接质量,保证管道安全、平稳运行的重要工序和步骤,也是决定管道能否安全运行的重要依据。为了更好的规范和管理系统试压,推动试压的进程,以试压促施工、以试压促尾工,保证工艺管道的安装质量,把好质量的检验关,特制订本规定: 1.管道系统试压要有批准的试压方案,并经技术质量交底和安全交底。 2.试压组根据试压方案中的试压包会同技术员提前进行自检,自检中发现的问题,由技术人员汇总,并与施工队结合"定任务、定措施、定人员、定时间"及时整改。 3.管道系统试压包试压前由施工技术科、质检科共同检查确认以下内容,符合要求后签字确认,交由试压组进行试压。(后附:管道压力试验记录检查表) 1)管道组成件全部按照设计文件安装完毕、正确;
12.3.1 强度试验前应具备下列条件: 1 试验用的压力计及温度记录仪应在校验有效期内。 2 试验方案已经批准,有可靠的通信系统和安全保障措施已进行了技术交底。 3 管道焊接检验、清扫合格。 4 埋地管道回填土宜回填至管上方0.5m以上,并留出焊接口。 12.3.2 管道应分段进行压力试验,试验管道分段最大长度宜按表12.3.2执行。 表12.3.2管道试压分段最大长度 设计压力PN(MPa) 试验管段最大长度(m) PN≤0.4 1000 0.4<PN≤1.6 5000 1.6<PN≤4.0 10000 12.3.3 管道试验用压力计及温度记录仪表均不应少于两块,并应分别安装在试验管道的两端。 12.3.4 试验用压力计的量程应为试验压力的1.5~2倍,其精度不得低于1.5级。 12.3.5 强度试验压力和介质应符合表12.3.5的规定。 表12.3.5强度试验压力和介质 管道类型设计压力PN(MPa) 试验介质试验压力(MPa) 钢管PN>0.8 清洁水 1.5PN PN≤0.8 压缩空气 1.5PN且≮0.4 球墨铸铁PN 1.5PN且≮0.4 钢骨架聚乙烯复合管PN 1.5PN且≮0.4 聚乙烯管PN(SDR11) 1.5PN且≮0.4 PN(SDR17.6) 1.5PN且≮0.2 12.3.6 水压试验时,试验管段任何位置的管道环向应力不得大于管材标准屈服强度的90%。架空管道采用水压试验前,应核算管道及其支撑结构的强度,必要时应临时加固。试压宜在环境温度5℃以上进行,否则应采取防冻措施。 12.3.7 水压试验应符合现行国家标准《液体石油管道压力试验》GB/T16805的有关规定。 12.3.8 进行强度试验时,压力应逐步缓升,首先升至试验压力的50%,应进行初检,如无泄漏、异常,继续升压至试验压力,然后宜稳压1h后,观察压力计不应少于30min,无压力降为合格。 12.3.9 水压试验合格后,应及时将管道中的水放净,并按本规范第12.2节的要求进行吹扫。 12.3.10 经分段试压合格的管段相互连接的焊缝,经射线照相检验合格后,可不再进行强度试验。 12.4 严密性试验 12.4.1 严密性试验应在强度试验合格,管线全线回填后进行。 12.4.2 试验用的压力计应在校验有效期内,其量程应为试验压力的1.5~2倍,其精度等级、最小分格值及表盘直径应满足表12.4.2 的要求。 表12.4.2试压用压力表选择要求 量程(MPa)精度等级最小表盘直径(mm)最小分格值(MPa) 0~0.1 0.4 150 0.0005 0~1.0 0.4 150 0.005
给水管道试压规定 一、施工组织: 1、人员: 项目负责人、工程监理、焊接技术员、辅助工人等其他相关人员 3、施工设备配备 实验用水泵一台,压力表,三项汽油发电机,以及其它辅助设备,必须提供自来水以供打压使用。 4、施工方法 本工程采用水压试验法对管道强度及严密性进行试验。 4.1管道试压前须做好以下工作: (1)对管道、节点、接口等外观进行认真检查。 (2)对管件逐一进行检查,特别是闸阀、排气阀检查其完整性,启闭灵活性,有无破损现象,并是否处于开启状态,不合格的及时更换,未开启的及时开启。 (3)对支线管、支墩、后背进行检查,其一检查有无被其它施工单位施工时破坏或挖断等现象,其二检查管端堵板的牢固性,其三检查支墩强度是否达到强度要求、后背是否稳固。 (4)试压所需的机械、设备是否配备齐全,人员是否到位,。 (5)对试压设备、压力表、排气阀门等检测器具进行功能检查,并进行试用,保证检测器具的功能满足试验要求。 (6)试验如发生管道破裂或漏水等突发现象,是否有应及措施。 (7)试验所需的水源是否落实,水质是否为饮用水,做好水源引接及排水疏导路线工作。 (8)管道试压前,管顶以上0.5m内土方回填是否完成,以防试压时管道系统产生推移,或者采取相关措施防止管道移动。 4.2闭水试验: (1)在试验管段下游管端堵板预留管口与注水管连接好,开始灌水。 (2)将注水阀门打开,开始注水,向试验管段管道内注水,管道注水应从下游缓慢灌入,注入时在试验管段的上游管顶打开排气阀,管道注水工作应缓慢进行,保证管道内空气充分排出,防止管内产生
气锤或水锤。 (3)如发现管段末端堵板上预留管管口有水冒出,目测无气泡带出时,视注水完成,试验管段注满水后,在无压情况下充分浸泡48小时后再试压。 (4)试验管段管道浸泡48小时后,用高压水泵加压,加压时应分级升压,逐级缓升,每升一级(0.1Mpa)应检查后背、支墩、管身及接口有无异常现象,当无异常时,再继续升压,并填写管道闭水试验记录表。 (5)水压升至试验压力后,保持恒压10分钟,检查管道接口及管身有无渗漏破损,如无破损、漏水及异常现象后,管道强度试验为合格。管道闭水试验必须经由现场监理工程师检查并验收,签认后方可进行下一步工序施工,否则需重新再做试验,直至签认合格为止。 (6)管道试压合格后,将试验设备全部撤下,堵好管头,并对管端做好保护,防止管内进入杂物、老鼠或其它小动物将管道堵死,将来导致闸、阀等管件失去使用功能并因小动物的腐烂面而造成污染水质。 (7)如果管道初试不合格,则可能是管道沿线部位有跑漏现象,此种现象最好解决,处理办法是立即停止试压,采用换管或是重新加堵板、换管件等快速处理措施。如是管件有砂眼,渗漏现象不明显,则需从试压管段沿线进行认真排查,必要时需将管道周围的填土挖开,进行详细的检查,直至找到渗漏源头为止,其余按4.1-4.2条重复进行,直到合格为止。 (8)如是系统最后一段,将闸阀、排泥阀、排气阀试验段两头堵板及覆盖物移走或堵板撤下,用套袖与已试验段合格的管头相接即可。 4.3冲洗消毒: 给水管道水压试验合格后,竣工验收前需对各系统管道进行冲洗消毒。 (1)管道冲洗消毒先主管,后支管。主管道一次进行,支线管因管头太多,如一次冲洗水压太小,故根据设计部位按顺序分段进行。 主导方向是:a系统由南向北,bc系统由北向南。
管道试压方案 编制: 专业负责: 审核: 批准: 陕西化建第一公司 2015年04月10日
目录 第一章编制说明 (3) 第二章工程概况 (3) 第三章编制依据 (4) 第四章试压操作方法及流程 (4) 第五章管道系统的严密性试验 (4) 第六章管道系统的清洗 (6) 第七章试验用施工机具和手段用料 (8) 第八章质量保证措施 (9) 第九章安全技术措施 (9) 第十章危险源辨识、风险评价及控制对策表 (10) 第十一章试压组织机构 (14)
第一章编制说明 本方案适用于延炼-西安成品油管道工程铁路装卸及油气回收管道试压工作。吹扫、冲洗的流程及方案由开车单位和建设单位共同编制。 该装置包括:南、北区间管线、铁路装卸设施、油气回收装置、消防及给排水。 第二章工程概况: 2.1工程简介: 该装置装置共有各类管道24476米,阀门679台。主要介质有90#汽油、93号汽油、0#柴油、5#柴油、甲醇、MTBE、油气回收供油、油气回流、水、泡沫。装车能力为300*104t/a,其中柴汽油比为1:0.7;装车线为两条,采用DN200大鹤管装车。大鹤管由西安末站装车泵来油,经流量计由大鹤管电液阀控制为槽车装油。延长中立管线由中立油库装车泵来油,经过流量计由小鹤管装车,小鹤管卸车由小鹤管自带潜液泵经装油泵输往中立油库 2.2试验流程划分原则: 该装置由介质和压力等级来划分,共分为90#汽油(2.0MPa)、93号汽油(2.0MPa)、0#柴油(2.0MPa)、5#柴油(2.0MPa)、甲醇(2.0MPa)、MTBE(2.0MPa)、油气回收供油(2.0MPa)、油气回流(2.0MPa)、供水(0.9MPa)、供热(1.29MPa)、消防(1.6MPa),共计划分试压包8个。 注:编号YXCPY-艺-001工程联系单中设计院已回复工艺管道可按2.0MPa设计压力进行管道试压。2.3管道试验分为三个阶段: 第一阶段强度及严密性试验,第二阶段吹扫/冲洗,第三阶段泄漏性试验。 2.4试压的重点部位: 2.4.1 90#、93#汽油供油设计压力2.0MPa, 2.4.2 90#、93#汽油回油设计压力2.0MPa, 2.4.3 0#、5#柴油供油设计压力2.0MPa, 2.4.4 0#、5#柴油回油设计压力2.0MPa, 2.4.5 油气回收供油设计压力2.0MPa, 2.4.6 油气回流设计压力2.0MPa,
YB4 设备 试压(满水)记录 阀门 制表日期:年月日 工程名称:施工单位:建设单位: 分项工程名称:使用部位:监理单位: 设备名称:规格型号:材质: 生产厂家:单位:数量: 试压时间:年月日时起至月日时止平均气温:℃ 注:①、采暖设备、给水设备、空调设备、各类闸阀等试压项目均用此表。 ②、如委托其他试验单位时,应将试验单位所出试验报告附于本记录后面。
-99- YB5 系统 管道试压灌水记录 隐蔽 制表日期:年月日 工程名称:施工单位:建设单位: 分项工程名称:试压(灌水)系统:监理单位: 试压灌水部位:设计图号:平均气温:℃ 管道材质:规格:数量: 试压时间:年月日时起至月日时止
-100- YB6 给、排水管道通水试验记录 制表日期:年月日 工程名称:施工单位:建设单位: 分项工程名称:采用设备名称:监理单位: 通水时间:年月日时起至月日时止平均气温:(℃)
-101- YB7 管道冲洗吹扫清洗记录 制表日期:年月日 工程名称:施工单位:建设单位: 分项工程名称:采用设备名称:监理单位: 设备型号:性能参数:冲洗。吹洗长度:m 冲、吹、吹扫时间:年月日时起至月日时止平均气温:(℃)
注:本表适用于给水、供热、采暖、制冷等管道的吹洗、吹扫等。当用于给水管道时应记述管道消毒情况。 -102- YB8 排水管道通球试验记录 制 表 日 期: 年 月 日 工 程 名 称: 施 工 单 位: 建设单位: 分项工程名称: 采用设备名称: 监理单位: 通 球 时 间 : 年 月 日 时起至 月 日 时止 平均气温: (℃)
给水管试压规范 篇一:给水管道试压规定 给水管道试压规定 一、施工组织: 1、人员: 项目负责人、工程监理、焊接技术员、辅助工人等其他相关人员 3、施工设备配备 实验用水泵一台,压力表,三项汽油发电机,以及其它辅助设备,必须提供自来水以供打压使用。 4、施工方法 本工程采用水压试验法对管道强度及严密性进行试验。4.1管道试压前须做好以下工作: (1)对管道、节点、接口等外观进行认真检查。 (2)对管件逐一进行检查,特别是闸阀、排气阀检查其完整性,启闭灵活性,有无破损现象,并是否处于开启状态,不合格的及时更换,未开启的及时开启。 (3)对支线管、支墩、后背进行检查,其一检查有无被其它施工单位施工时破坏或挖断等现象,其二检查管端堵板的
牢固性,其三检查支墩强度是否达到强度要求、后背是否稳固。 (4)试压所需的机械、设备是否配备齐全,人员是否到位,。(5)对试压设备、压力表、排气阀门等检测器具进行功能检查,并进行试用,保证检测器具的功能满足试验要求。(6)试验如发生管道破裂或漏水等突发现象,是否有应及措施。 (7)试验所需的水源是否落实,水质是否为饮用水,做好水源引接及排水疏导路线工作。 (8)管道试压前,管顶以上0.5m内土方回填是否完成,以防试压时管道系统产生推移,或者采取相关措施防止管道移动。 4.2闭水试验: (1)在试验管段下游管端堵板预留管口与注水管连接好,开始灌水。 (2)将注水阀门打开,开始注水,向试验管段管道内注水,管道注水应从下游缓慢灌入,注入时在试验管段的上游管顶打开排气阀,管道注水工作应缓慢进行,保证管道内空气充分排出,防止管内产生 气锤或水锤。 (3)如发现管段末端堵板上预留管管口有水冒出,目测无气泡带出时,视注水完成,试验管段注满水后,在无压情况
