变压器检修工中级选择.doc

变压器检修工(中级)练习卷

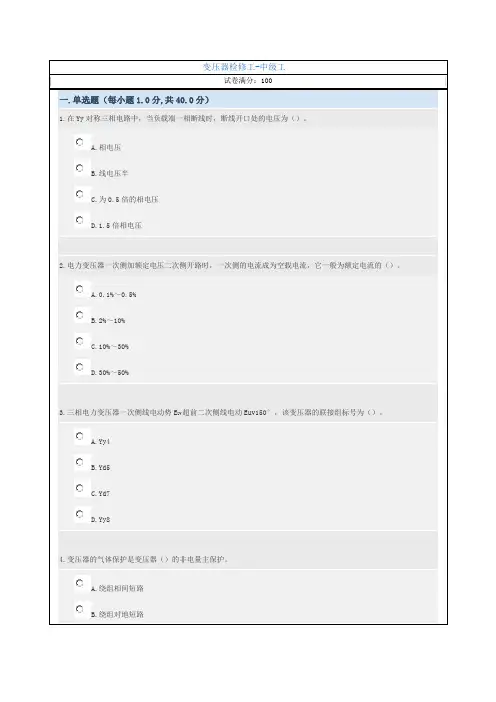

一、单项选择题

1.两个带电小球相距为d,相互间斥力为F,当改变间距而使斥力增加为4F时,两小球间的距离为( )。

A.4d

B.2d

C.1/2d

D.1/4d

D

2.磁通密度的国际制单位是( )。

A.韦佰(ｗｂ)

B.特斯拉(T)

C.高斯(GS)

D.马克斯韦尔(Mx)

B

3.空载损耗约为变压器额定容量的( )。

A.2～4%

B.0.2～1.5%

C.2～10%

B

4.异步电机作为电动机状态运行时,其转差率( )。

A.0

B.-∞

C.1

A

5.异步电动机在额定负载运行时,其转差率在( )范围内。

A.0.1～0.5

B.0.01～0.06

C.0.2～0.4

B

6.并联运行的变压器,若电压比不同或联结组别不同,则( )。

A.各变压器负载分配不合理

B.变压器短路时,短路电流大

C.变压器空载时就有环流

B

7.若并联运行的变压器短路电压不等,则( )。

A.变压器在空载运行时就有环流

B.变压器负载分配不合理

C.变压器运行时损耗大

B

8.若变压器的工作点选在磁化曲线的饱和段,则空载电流与磁通是( )关系。

A.线性

B.非线性

C.正比

B

9.变压器的主磁通和一次电势的关系是( )。

A.主磁通比一次电势滞后90度

B.主磁通比一次电势超前90度

C.主磁通和一次电势相位相同

B 10.若某电机型号为J02-5,2-4,那么,该电机是( )。

A.交流异步电机

B.直流电机

C.交流同步电机

A

11.若某电机型号为JO2-5,2-4,那么,该电机是( )。

A.交流异步电机

B.直流电机

C.流同步电机

A

12.把长度一定的导线的直径减为一半,其电阻为原来的( )倍。

A.1/2

B.2

C.4

D.8

C

13.英制长度单位与法定长度单位的换算关系是：1英寸=( )mm.

A.25.4

B.25

C.24.5

D.24.4

A

14.在电场中将一个电量为4uc的电荷从A点移到M点时,电场力做负功8×10-4J,把同一电荷由A点移到N点时,电场力做正功4×10-4J,则MN两点的电势差U MN应是( )。

A.100V

B.-100

C.200V

D.300V

D

15.一条粗细均匀的电阻线,电阻值为2Ω,欲使其阻值变为32Ω, 应把它的长度均匀地拉伸为原来长度的倍数是( )。

A.2倍

B.4倍

C.8倍

D.16倍

B

16.电阻R

1

>R

2

>R

3

,并联使用消耗的功率是( )。

A.P

1

>P

2

>P

3

B.P

1

=P

2

=P

3

C.P

1

2

3

C

17.电容在电路中的作用是( )。

A.通直流阻交流

B.通交通阻直流

C.通低频阻高频

B

18.在LC振荡电路中,电容器放电完毕的瞬间( )。

A.电场能正在向磁场能转化

B.磁场能正在向电场能转化

C.电场能向磁场能转化刚好完毕

C

19.三相电源的线电压为380V,对称负载Y接,没有中线,如果某相突然断掉,则其余两

相

负载的相电压为( )。

A.不相等

B.均匀零

C.大于380V

D.各为190V

D

20.负载上的交流电为i=10sin314tA,u=10sin(314t+π/3)V,则负载是( )。

A.纯电阻性的

B.纯电感性的

C.感性的

D.纯电容性的

E.容性的

C

21.变压器副边负载为Z,原边接在电源上,用( )的方法可以增加变压器的输入功率。

A.增加原边线圈的匝数

B.减少副边线圈的匝数

C.减小负载的阻抗

C

22.一台电压为6300/400V,Y,y no,接线的三相变压器,如果接在电压为10000V的电源上使用,必须( )。

A.减少高压线圈的匝数

B.增加高压线圈的匝数

C.减少低压线圈的匝数

D.增加低压线圈的匝数

B

23.电源频率增加一倍,变压器线圈的感应电势( )。(电源电压不变)

A.增加一倍

B.不变

C.是原来的1/2

D.略有增加

A

24.变压器铭牌上的额定容量是指( )。

A.有功功率

B.无功功率

C.视在功率

C

25.电流互感器铁芯内的交变主磁通是由( )产生的。

A.一次线圈两端的电压

B.二次线圈内通过的电流

C.一次线圈内流过的电流

D.一次和二次电流共同

C

26.变压器负载运行时,下列各物理量随负载阻抗变化的有( )。

A.原,副边漏阻抗Z

1和Z

2

B.原边电压U

1

C.原边电流I

1

C

27.变压器励磁电流的大小主要取决于( )。

A.原绕组电阻r

1

B.励磁电阻r m

C.励磁电坑Xm

D.原边漏磁感坑X1 C 28.变压器负载为纯电阻时,输入功率的性质是( )。

A.无功功率

B.有功功率

C.全部是有功功率

B

29.变压器油在变压器内主要起( )作用。

A.冷却和绝缘

B.消弧

C.润滑

A

30.变压器油的闪点一般在( )之间。

A.135～140℃

B.-10～ -45 ℃

C.250～ 300℃

A

31.变压器油的凝固点一般在( )之间。

A.135～140℃

B.-10～45℃

C.250～300℃

B

32.空载电流的大小,波形与( )有关。

A.变压器的运行方式

B.变压器铁心的饱和程度

C.铁心的材料

B

33.一般,电力变压器的额定工作点都选在( )段内。

A.开始饱和

B.未饱和

C.深度饱和

A

34.当变压的外施电压为额定电压时,其电压和主磁通都是正弦波,空载电流的波形( )。

A.也是正弦波

B.是平顶波

C.是尖顶波

C

35.并联运行的变压器,若电压比不同或联结组别不同,则( )。

A.各变压器负载分配不合理

B.变压器短路时,短路电流大

C.变压器空载时就有环流

C

36.电压互感器的V/V接线,可以测理系统线电压( )。

A.也可以测相电压

B.也可以测零序电压

C.不能测相电压和零序电压

C

37.干燥的电工纸弧板的介电系数为( )。

A.1.1～1.9

B.2.5～4.0

C.4.0～6.0

B

38.避雷针,避雷器,避雷线及各种过电压保护间隙( )。

A.必须接地

B.不必接地

C.接地与否视情况而定

A

39.变压器绕组和铁心,发热的主要原因是( )引起的。

A.电流

B.电压

C.运行中的铁耗和铜耗

C

40.测量隔离开关的绝缘电阻时,应用( )兆欧表。

A.2500V

B.1000V

C.5000V

A

41.内部过电压的幅值主要取决于( )。

A.电网电压幅值

B.电网中电容器容量

C.电网中变压器容量

A

42.变压器空载合闸时,可能出现相当于变压器额定电流2～8倍的冲击电流,这个电流对变压器( )。

A.本身构不成什么危害

B.有击穿绝缘的可能

C.有一定的危害

A

43.变压器二次负载短路形成过电流对变压器( )。

A.危害较小

B.有直接危害

C.没有直接危害

B

44.在Y,d11接线组的三相变压器中,如果角接的三相线圈中有一相绕向错误,接入电网时发生的后果是( )。

A.接线组别改变

B.发生短路,线圈烧毁

C.变比改变

D.铜损增大

B

45.判断通电线\圈产生磁场的方向是用( )。

A.右手螺旋法则

B.右手定则

C.左手定则

A

46.通有电流的导体在磁场中受到力的作用,力的方向是用( )确定的。

A.右手螺旋法则

B.右手定则

C.左手定则

C

47.正弦交流电的最大值,有效值是( )。

A.随时间变化而变化

B.不随时间变化

C.当t=0时,均为0B

48.自耦变压器的短路阻抗,与普通双绕组变压器相比( )。

A.自耦变压器的短路阻抗小

B.自耦变压器的短路阻抗大小

C.二者的短路阻抗相等

A

49.一般电力变压器激磁电流的标么值大约是( )。

A.0.5～0.8

B.0.02～0.1

C.0.4～0.6

B

50.配电变压器大修后测量绕组直流电阻时,当被测绕组电阻不超过10Ω时,应采用( )进行测量。

A.万用表

B.单臂电桥

C.双臂电桥

C

51.电气试验用仪表准确度要求在( )以上。

A.0.5级

B.1.0级

C.0.2级

D.1.5级

A

52.有一只毫安表,量程为150mA,最大绝对误差是1.5mA,其准确度是( )级。

A.0.5

B.1.0

C.1.5

D.2

B

53.越是精密的电压表,其内阻( )。

A.越小

B.越大

C.与精密度无关

B

54.测量35KV油断器应使用( )兆欧表。

A.1000V

B.2500V

C.50V

B

55.对运行中的35KV隔离开关,其绝缘电阻值应不低于( )。

A.500MΩ

B.1000MΩ

C.2500MΩ

B

56.大气过电压的幅值主要取决于( )。

A.电网额定电压

B.电网元件参数

C.雷电参数和防雷设施

C

57.某电站的输出功率为P,输电线的电阻为R,若用电压U送电,则在t秒内导线上消耗

的电能为( )。

A.U2t/R

B.0.24Pt

C.U2t/P

D.((P/U))2Rt

D

58.负载的有功功率为P,无功功率为Q,电压为U ,电流为I时,电阻R和电抗X的表达式为( )。

A.R=(P/I2) X=(Q/I2)

B.X=(Q/I2) R=(P/2)

C.R=(I2/P2) X=(I2/R2)

D.R=(E2I/P) X=(E2I/Q)

A

59.在纯电感正弦电路中,下列各式哪个是正确的( )

A.i=(U/ωL)

B.(U/ωL)

C.I=(Um/ωL)

D.i=(u/ωL)

B

60.负载取星形连接,还是三角形连接,是根据( )。

A.电源的接法而定

B.电源的额定电压而定

C.负载所需电流大小而定

D.电源电压大小,负载额定电压大小而定

D

61.电压与电动势的区别在于( )。

A.单位不同

B.作功的对象及它们的方向不同

C.一个反映电场能量,另一个反映电场力

B

62.用电桥法测量直流电阻,当被试电阻在10Ω以上时,一般采用( )测量。

A.单臂电桥

B.双臂电桥

C.西林电桥

A

63.有一台800KVA的配电变压器一般应配备( )保护。

A.差动,过流

B.过负荷

C.过电流,瓦斯

C

64.变压器的原,副线圈均接成星形,绕线方向相同,首端为同极性端接线组标量号为y,y n0,若原边取首端,副边取尾端为同极性端,则其接线组标号为( )。

A.Y,y n4

B.Y,y n6

C.Y,y n8

D.Y,y n10

B

65.灯泡上标有“220V,40W”的字样,其意义是( )。

A.接在220V以下的电源上 ,其功率为40W

B.接在220V电源上,其功率是40W

C.接在220V以上的电源上,其功率为40W

B 66.在正弦交流串联电路中,下列表达式中( )是正确的。

A.V=V R+V L +V C

B.P=P1+P2

C.Q=Q L+Q C

D.S=P+Q

B

67.变压器空载试验可以测量( )。

A.铁耗

B.铜耗

C.既能测铁耗又能测铜耗

A

68.变压器短路试验可以测( )。

A.铁耗

B.铜耗

C.既能测铁耗又能测铜耗

B

69.变压器绕组的极性主要取决于( )。

A.所接电源的极性

B.与之并联运行的变压器的极性

C.绕组的绕向

C

70.阻抗电压是( )。

A.反应变压器高压绕组阻抗大小的量

B.反应变压器低压绕组阻抗大小的量

C.反应变压器内部阻抗的大小的量

C

71.有一电子线路需用一只耐压为1000V,电容为8uF的电容器,现在只有4只耐压500V,电容量为8uF的电容器,因此只需将把4只电容器( )就能满足要求.

A.两只两只串联再并联

B.四只串联

C.三只并联再与另一只串联

A

72.正弦交流电的最大值和有效值的大小与( )。

A.频率相位有关

B.频率,相位无关

C.只与频率有关

D.只与相位有关

B

73.把空载变压器从电网切除,将引起( )。

A.激磁涌流

B.过电压

C.电压降低

B

74.一台变压器的负载电流增大后,引起副边电压升高,这个负载一定是( )。

A.纯电阻性负载

B.电容性负载

C.电感性负载

B

75.变压器负载试验时,变压器的二次线圈短路,一次线圈分头应放在( )位置。

A.最大

B.额定

C.最小

D.任意

B

76.在中性点直接接地的电网中,应采用( )。

A.保护接零

B.保护接地

C.重复接地

A

77.电力网络的不变损耗是指( )。

A.系统中变压器的空载损耗

B.系统中线路的损耗

C.变压的铜耗和线路中的损耗

A

78.电力网络的可变损耗是指( )。

A.系统中变压器的空载损耗

B.系统中线路的损耗

C.变压器的铜耗

C

79.断路器,隔离开关等电气装置的操作机械( )。

A.必须接地

B.不必接地

C.接地与否,视情况而定

A

80.贮油池内一般要辅设厚度不小于( )的卵石作为阻火层。

A.10mm

B.250mm

C.50mm

B

81.贮油池内铺设的卵石的直径为( )。

A.30～50mm

B.50～60mm

C.70～80mm

A

82.运行中的变压器,如果分接开关的导电部分接触不良则会产生( )。

A.过热现象,甚至烧毁整个变压器

B.放电火花使变压器老化

C.一次电流不稳定,使变压器绕组过热

B

83.测定变压器油的闪点,实际上就是测定( )。

A.油的蒸发度

B.油的蒸发度和油内挥发成分

C.油的燃烧温度

D.油内的水分和挥发性成分

B

84.K-12电1缆纸的密度不小于( )g/cm3。

A.0.7

B.0.5

C.0.9

A 85.K-12电缆纸的耐折强度不低于( )次。

A.500

B.700

C.1000

D.2000

D

86.DH-50电话耐折强度不低于( )次。

A.500

B.700

C.800

A

87.变压器负载试验时,变压的二次线圈短路,一次线圈应放在( )位置。

A.最大

B.额定

C.最小

D.任意

B

88.介质损失角试验能够反映出绝缘所处的状态,但( )。

A.对局部缺陷反应灵敏,对整体缺陷反应不灵敏

B.对整体缺陷反应灵敏,对局部缺陷反应不灵敏

C.对整体缺陷和局部缺陷反应都不灵敏

B

89.变压器轻瓦斯保护动作,收集到灰白色有臭味可燃的气体,说明变压器发生的是( )故障。

A.木质

B.纸及纸板

C.绝缘油分解或铁芯烧坏

B

90.若变压器线圈匝间短路造成放电,轻瓦斯保护动作, 收集到的为( )气体。

A.无色无味不可燃

B.黄色不易燃

C.灰色或黑色易燃

C

91.重瓦斯动作油流速度整定是以( )速度为准。

A.导油管中

B.继电器处

C.油枕内油上升

A

92.一般瓦斯继电器气体容积的整定范围为( )cm3。

A.150～200

B.250～300

C.350～400

B

93.分接开关各个位置的接触电阻均应大于( )uΩ。

A.500

B.100

C.1000

A

94.在对称三相四线制系统中( )。

A.中线中无电流,中线电阻不消耗功率

B.中线电阻对整个电路有影响

C.中

线阻抗消耗无功功率

A

95.通常铁心及固定铁心的金属构件的接地方式是( )。

A.一点接地

B.整个铁心都接地

C.反固定铁心的金属构件接地

B

96.避雷线的接闪器是( )。

A.针状的

B.悬索状的

C.带状的

B

97.1000V以下的电气设备,在变压器中性点不接地的电网中,应采用( )。

A.保护接地

B.保护接零

C.重复接地

A

98.三相对称电源的线电压为380V,给三相对称无中线星形负荷供电,若A相熔断器断开,则加到另两电灯上的电压是( )。

A.380V

B.220V

C.190V

C

99.对称三相四线制系统中,电源线电压为380V,若A相断开,那么其它两相的相电压为( )。

A.380V

B.190V

C.220V

C

100.稳压管在稳压范围内允许流过管子的最大电流称为( )。

A.稳压管这的峰值电流

B.稳压管通过的极限电流

C.稳压管的最大电流

C

101.无论变压器或发电机中性点是否接地( )以上的电气设备,在各种情况下应进行保护接地。

A.380V

B.1000V

C.10000V

A

102.发生串联谐振时( )。

A.电路的阻抗最小,电流最大

B.电路的阻抗最大, 电流最小

C.电容,电感承受的电压最低

A

103.电路的品质因数Q值越大,在同一外施电压作用下,发生串联谐振时( )。A.电感中的电压越大,电流越小 B.电路中的电流及电感电压越大

C.电感中的电流及电压越小

B

104.发生串联谐振时( ),所以串联谐振也叫电压谐振.

A.电感电压和电容电压很小

B.电感电压和电容电压可能比端电压大得多

C.电感,电容两端电压均为零

B

105.在L,C并联电路中,如发生谐振,则( )。

A.L-C并联电路阻抗为零

B.L-C并联电路的阻抗为∞

C.电路中电流最大

B

106.有一电感线圈,其阻值为3Ω,感抗为4Ω,则此时电感线圈的阻抗为( )。

A.7Ω

B.5Ω

C.1Ω

B

107.A电容器电容C A=200uF,耐压为500V,B电容器的电C B=300uF, 耐压为900V,两只电容串联以后在两端加1000V的电压,结果是( )。

A.A,B均不会击穿

B. A被击穿,B不会击穿

C.B被击穿A不会击穿

D.A,B均被击穿

D

108.若把C1=20uF ,耐压120V和C2=300uF,耐压100V两只电容串联在220V电源上,结果是( )。

A.C

1

先击穿C

2

后击穿 B.C

2

先击穿C

1

后击穿 C.C

1

,C

2

同时击穿

A

109.在纯电容电器中,下式哪个正确( )。

A.i=V/X C

B.i=(V/WC)

C.I=VwC

D.I=(V/WC)

C

110.在R,L,C串联电路上,发生谐振的条件是(频率为f,2πf=ω)( )。

A.ωL

2

C

2

=1 B.ω

2

LC=1 C.ωLC=1 D.ω=LC

B

111.在纯电阻正弦电路中,下列各式哪些是正确的( )。

A.i=V/R

B.I=V/R

C.i=Vm/R

B

112.正弦交流电的最大值和有效值的大小与( )。

A.频率,相位有关

B.频率,相位无关

C.只与频率有关

D.只与相位有关B

113.有一互感器,一次额定电压为50000V,二次额定电压为200V,用它测量电压,其二次电压表读数为75V,所测电压为( )V。

A.15000

B.25000

C.18750

D.20000

C

变压器知识习题及答案

变压器知识习题及答案 一、填空题 ? 1、油浸式电力变压器一般是由铁芯、绕组、（）绝缘套管和冷却系统五大部分组成。 2、变压器油起着散热和（）的作用。 3、将连接组别为y , dl 的三相变压器改接为Y, Yno。如果一次侧的额定电电压不变，则二次侧的额定电压为原来的√3倍，其容量不变。 4、变压器空载运行时，由于（）很小，铜损近似为零。 5、变压器空载运行时的主磁通与额定运行时主磁通相同，所以变压压器的空载损耗似等于（）损耗。 6、变压器运行中温度最高的部位是（），温度最低的是变压器油。 7、当变压器负载系数为（）时，其效率最高。 8、变压器绕组损耗分为基本损耗和附加损耗,其中基本损耗耗是（）。 9、一台油浸自冷式变压器，当周围围空气温度为 32℃时，其上层油温为I 60°'C ，则上层油的温升为（）。 10.变压器空载电流的无功分量很大，而（）分量很小，因此变压器空载运行行时的功率因素很低。 11.变压器空载试验的目的是测量（）损耗和空载电流。 12、变压器并列运行的目的是：（）和提高供电可靠性。 13、变压器的相电压变比等于原边、副边绕组的（）之比。 14、变压器过负荷时的声音是（）。 15、变压器呼吸器中的硅胶受潮后，其颜色变为（）。 16、电力变压器的交流耐压试验，是考核变压器的（）绝缘。 17、测定电力变压器的变压比，一般采用的试验仪器是（）。 18、常用的电压互感器在运行时相当于一个空载运行的降压变压器，它的二次电压基本上等于二次（）。 19、电压互感器按其工作原理可分为（）原理和电容分压原理。 20、电流互感器二次侧的额定电流一般为（）安培，电压互感器二次侧的电压一般为（）伏，这样，可使测量仪表标准化。 二、选择题 ? ? ? ? 1、并列运行变压器的变压比不宜超过（）。 A、 2：1 B：3:1 C：4：1 D：5：1 2、变压器轻瓦斯保护正确的说法是（）。 A.作用于跳闸 B、作用于信号 C.作用于信号及跳闸 D.都不对 3、带有瓦斯继电器的变压器，安装时其顶盖沿瓦斯继电器方向的的升高场坡度为（）。 A. 1%~5% B、1%% C. 1%一25% D. 1%-30% 4、配电变压器低压侧中性点应进行工作接地，对于容量为l00kVA及以上其接地电阻应不大于（）。 A. 0. 4Ω B. 10Ω C一8 ΩΩ 5、已知变压器额定容量为s,额定功率库因数0. 8，则其额定有功负载应是（）。 B. 1·25S D. 0. 64S

变压器基本工作原理

第1章 变压器的基本知识和结构 1.1变压器的基本原理和分类 一、变压器的基本工作原理 变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。 变压器工作原理图 当原边绕组接到交流电源时，绕组中便有交流电流流过，并在铁心中产生与外加电压频率相同的磁通，这个交变磁通同时交链着原边绕组和副边绕组。原、副绕组的感应分别表示为 dt d N e Φ-=1 1 dt d N e Φ-=2 2 则 k N N e e u u ==≈2 12121 变比k ：表示原、副绕组的匝数比，也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。 改变变压器的变比，就能改变输出电压。但应注意,变压器不能改变电能的频率。 二、电力变压器的分类 变压器的种类很多，可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。 按用途分类：升压变压器、降压变压器； 按相数分类：单相变压器和三相变压器；

按线圈数分类：双绕组变压器、三绕组变压器和自耦变压器； 按铁心结构分类：心式变压器和壳式变压器； 按调压方式分类：无载（无励磁）调压变压器、有载调压变压器； 按冷却介质和冷却方式分类：油浸式变压器和干式变压器等； 按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。 三相油浸式电力变压器的外形,见图1，铁心和绕组是变压器的主要部件，称为器身见图2，器身放在油箱内部。 1.2电力变压器的结构 一、铁心 1.铁心的材料 采用高磁导率的铁磁材料—0.35～0.5mm厚的硅钢片叠成。 为了提高磁路的导磁性能，减小铁心中的磁滞、涡流损耗。变压器用的硅钢片其含硅量比较高。硅钢片的两面均涂以绝缘漆，这样可使叠装在一起的硅钢片相互之间绝缘。

变压器选择题及答案

变压器选择题 1. 变压器空载电流小的原因是。 (a) 一次绕组匝数多，电阻很大；(b) 一次绕组的漏抗很大； (c) 变压器的励磁阻抗很大；(d) 变压器铁心的电阻很大。 2. 变压器空载损耗。 (a) 全部为铜损耗；(b) 全部为铁损耗； (c) 主要为铜损耗；(d) 主要为铁损耗。 3. 一台变压器一次侧接在额定电压的电源上，当二次侧带纯电阻负载时，则从一次侧输入的功率。 (a) 只包含有功功率；(b) 既有有功功率，又有无功功率； (c) 只包含无功功率；(d) 为零。 4. 变压器中，不考虑漏阻抗压降和饱和的影响，若一次电压不变，铁心不变，而将匝数增加，则励磁电流_______。 (a) 增加；(b) 减少；(c) 不变；(d) 基本不变。 5．一台单相变压器，U/ U =220/10，若原方接在110V的单相电源上空载运2N1N行，电源频率不变，则变压器的主磁通将。 (a) 增大；(b) 减小；(c) 不变。 6．变压器短路实验所测损耗。 (a) 主要为铜耗；(b) 主要为铁耗；(c) 全部为铜耗；(d) 全部为铁耗。7．做变压器空载实验所测的数值，可用于计算。

(a) 励磁阻抗；(b) 原边漏抗；(c) 副边漏抗；(d) 副边电阻。 8．将50Hz、220/127V的变压器，接到100Hz，220V的电源上，铁心中的磁通将如何变化？（） (a) 减小；(b) 增加；(c) 不变；(d) 不能确定。 9．用一台电力变压器向某车间的异步电动机供电，当开动的电动机台数增多时，变压器的端电压将如何变化？（） (a) 升高；(b) 降低；(c) 不变；(d) 可能升高，也可能降低。10．变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通如何变化？（） (a) 增加；(b) 基本不变；(c) 减小。 11．当一次侧接额定的电压维持不变时，变压器有空载运行转为满载运行时，其主磁通将会：。 (a) 增大；(b) 减小；(c) 基本不变。 12．如果将额定电压为220/36V的变压器接入220V的直流电源，则将发生什么现象？（） (a) 输出36V的直流电压；(b) 输出36V电压，原绕组过热； (c) 输出电压低于36V；(d) 没有电压输出，原绕组过热而烧毁。13．变压器一次绕组接额定电压，二次绕组的输出电压高于额定电压，其负载性质是。 (a) 纯阻负载；(b) 容性负载；(c) 感性负载。 14. 一次侧额定电压为220V的单相变压器，接220V交流电源时，空载电流为1A，如果不慎错误的接到了380V的交流电源，则空载电流为。 (a) 1.727A；(b) 1.0A；(c) 大于1.727A。 15. 下列哪种形式的变压器在电力系统中（）不宜采用？ (a) Y，d接法的芯式变压器；(b) D，y接法的组式变压器；

主变压器容量的选择

主变压器容量的选择 2.1 主变压器的选择 主变压器是主接线的中心环节，其台数、容量和型式的初步选择是构成各种 主接线的基础，并对发电厂和变电所的技术经济性有很大影响。 2.1.1 主变容台数的选择 （1）对大城市郊区的一次变，在中、低压侧构成环网情况下，装两台主变为宜。 （2）对地区性孤立的一次变或大型的工业专用变电所，设计时应考虑装三台的可能性。 （3）对规划只装两台主变的变电所，其主变基础宜大于变压器容量的1-2级设计，以便负荷发展时更换主变。 变压器的容量、台数直接影响到变电站的电气主接线形式和配电装置的结构。它的确定除了依据传递容量基本原始资料外，还要根据电力系统5—10 年的远景 发展计划，输送功率的大小、馈线回路数、电压等级以及接入电力系统中的紧密 程度等因素，进行综合分析与合理的选择。 （4）在有一级，二级负荷的变电站中，应该装设两台主变电压器。当技术经济比较合理时主变压器的台数也可以多于两台。如果变电站可由中、低压侧电力网中取得足够能量的备用电源时，可以装设一台主变压器。 （5）装设两台及其以上主变压器的变电站中，当断开一台时，其余主变压器的容量应保证用户一级负荷和部分二级负荷（一般不应小于主变压器容量的60%）。具有三种电压等级的变电站中，如果通过主变压器各侧绕组的功率均达到主变压器容量的15%时，主变电压器宜采用三绕组变压器。 2.1.2 主变容量选择 根据“ 35?110KV变电所设计规范”主要变压器的台数和容量，应根据地区 供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。在有一、二级负荷变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上主变压器。装有两台及以上主变压器的变电所，当断开一台时，其余主变压器的容量不应小于60％的全部负荷，并应保证用户的一、二级负荷。具有三种电压的变电所，如通过主变压器各侧线圈的功率均达到该变压器的15％以上，主要变 压器宜采用三线圈变压器。 由于我国电力不足、缺电严重、电网电压波动较大。变压器的有载调压是改善电压质量、减少电压波动的有效手段。对电力系统，一般要求110KV及以下变电所至少采用一级有载调压变压器，因此城网变电所采用有载调压变压器的较多。 2.1.3 主变容量选择原则 1）主变容量选择一般应按变电所建成后5-10年的规划负荷选择，并适当

变压器测验题及答案2010[2].10

变压器测验题 一、电网线电压为66 KV ，经过两台容量均为1500 KVA 的三相变压器二次降压后供给额定电压为400V （Y ）的负载。第一台： D,y 接，U 1N /U 2N = 66/6.3KV 。第二台： D,y 接， U 1N /U 2N = 6300/400V 。 两台变压器都在6300伏一侧做短路实验，数据如下： 第一台： Uk = 334V , Ik = 137A, p k = 14kW （p 0 =10kW ）第二台： U k =382V , I k =137A, p k =15kW （p 0 =12kW ） 1）画出供电线路图;每台Tr 接为D,y 5(先画相量图)。 2）求出变压器各额定电流?变比？ 3）求每台变压器的短路阻抗标幺值？ 4）画出从66KV 侧看的简化等效电路和向量图 ； 5）当原边加额定电压，每相负载阻抗Z l =0.1+j0.07Ω（Y 接）时，负载的电流？ 6）求上述情况下各变压器效率及总效率？并求出总的电压变化率？ 二、画出下图变压器电动势相量图，并判断其联结组别。 三、画出D /Y-7联接组别接线图和相量图。 四、一台Y/Δ接的三相变压器空载运行，,原方（高压侧）加上对称的正弦额定电压，试分析下列物理量中有无三次谐波。1）主磁通。2）原、副方相电势。3）原、副方线电压；原、副方相电压。4）原、副方线电流；原、副方相电流。 五、现有一个万用表和一个可调交流电压源，说明如何判断同一芯柱上的高低压绕组的同极性端。 六、一台2kV·A ，400/100V 的单相变压器，低压侧加100V ，高压侧开路，测得I 0=2A ；p 0=20W ；当高压侧加400V ，低压侧开路，测得I 0= A ，p 0= W 。 七、变压器铁心导磁性能越好，其励磁电抗 ，励磁电流 。 八、某人初次使用互感器对巨型三相变压器进行短路实验。由于变压器是高电压、大电流，因此需要借助电压互感器和电流互感器来完成。请你画出实验线路图，并说明仪器仪表应如何选择，实验数据如何处理？ 九、一台三相变压器，S N =5600kV A ,，U 1N /U 2N ＝10/6.3kV ，Y/d 接，10kV 侧接电源。u k =5.5%，p k =18kw,一次侧加额定电压，试求满载且cosφ＝0.8 （滞后）时的负载阻抗，二次电压和一次电流，额定电压调整率和效率。 十、一台三相变压器，额定容量S N =750KV A, U 1N /U 2N =10/0.4KV, Y ,y 连接。短路电压u k =5.5%，p k =2.4kw, 付方三角形联接三相平衡负载，每相负载阻抗Z l =1.272+j0.954Ω。（忽略变压器的励磁电流）试求: 1）高压侧加额定电压时，原、副方的线电流和相电流；副方的线、相电压； 2）变压器此时的输入、输出功率和效率； 3）画出该变压器此时的等效电路和相量图。

《变压器检修工(第二版)》高级工理论试卷

(11-053) 电力职业技能鉴定考试 《变压器检修工（第二版）》高级工理论试卷 注意事项: 1 答卷前将装订线左边的项目填写清楚。 2 答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。 3 本试卷共有6道大题，满分100分，考试时间120分钟。 一、选择题（请将正确答案的代号填入括号内，每题1分，共25题） 1. 如图A -5所示，A 、B 两点间电流I 等于（ ）mA 。 图A-5 (A)10； (B) 10； (C)0； (D)100。 2. 如图A -7所示，ELA 灯与ELB 灯电阻相同，当电阻器滑动片向下滑动时，（ ）。 图A-7 单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________

(A)ELA灯变亮、ELB灯变暗； (B)ELA灯变暗、ELB灯变亮； (C)ELA灯变暗、ELB灯变暗； (D)ELA灯变亮、ELB灯变暗。 3. 两个容抗均为5Ω的电容器串联，以下说法正确的是（）。 (A)总容抗小于10Ω； (B)总容抗等于10Ω； (C)总容抗为5Ω； (D)总容抗大于10Ω。 4. 一个长方形磁体被截成两段，磁极（）。 (A)仍为两个； (B)变为1个； (C)消失； (D)变为4个。 5. 配电变压器在运行中油的击穿电压应大于（）kV。 (A)1； (B)5； (C)20； (D)100。 6. 电网测量用电压互感器二次侧额定电压为（）V。 (A)220； (B)380； (C)66； (D)100。 7. 三相电力变压器一次绕组接成星形，二次绕组接成星形的三相四线制，其相位关系为时钟序数12，其联结组标号为（）。 (A)Yyn0； (B)Ydn11； (C)Dyn0； (D)Dyn11。 8. 分裂绕组变压器低压侧的两个分裂绕组，它们各与不分裂的高压绕组之间所具有的短路阻抗（）。 (A)相等； (B)不等； (C)其中一个应为另一个的2倍； (D)其中一个应为另一个的3倍。 9. 通过变压器的（）数据，可以求得阻抗电压。 (A)空载试验； (B)电压比试验； (C)耐压试验； (D)短路试验。 10. 油浸电力变压器的气体保护装置轻气体信号动作，取气体分析，结果是无色、无味、不可燃，色谱分析为空气，这时变压器（）。 (A)必须停运； (B)可以继续运行； (C)不许投入运行； (D)要马上检修。 11. 一台变压器的负载电流增大后，引起二次侧电压升高，这个负载一定是（）。 (A)纯电阻性负载； (B)电容性负载； (C)电感性负载； (D)空载。 12. 对220kV及以下变压器油进行色谱分析，规定油中溶解乙炔含量注意值为（）ppm。 (A)5； (B)10； (C)15； (D)20。 13. 重复接地的接地电阻要求阻值小于（）Ω。 (A)0.5； (B)4； (C)10； (D)55。 14. 进行变压器检修工作，工作负责人应提前填写（）。 (A)操作票； (B)工作票； (C)停电申请票； (D)报告单。 15. 公制普通螺纹的牙型角α为（）。

涨姿势了!变压器容量选择大揭秘

变压器容量的选择 变压器容量的选择 变压器的容量等级（单位KVA）： 30KVA、50KVA、63KVA、80KVA、100KVA、125KVA、160KVA、200KVA、250KVA、315KVA、400KVA、500KVA、630KVA、800KVA、1000 KVA、1250 KVA、1600 KVA、2000KVA、2500KVA等。 通常，容量为630KVA及以下的变压器统称为小型变压器；800~6300KVA的变压器称为中型变压器；8000~63000KVA的变压器称为大型变压器；90000KVA以上的变压器称为特大型。 常用变压器有：160KVA、250KVA、400KVA、500KVA、630KVA、800KVA、1000KVA、1250KVA、1600KVA等，还有更大的。 输入端电压常用有：220KV、110KV、35KV、10KV。 输出端电压有：35KV、10KV、6KV，0.4KV。 常用是输入、输出电压是10KV / 0.4KV。 电压等级是由当地的供电线路所决定的。规格按电压来说分36伏,110伏,0.4千伏, 6千伏,10千伏,22千伏,35千伏,110千伏,220千伏,350千伏,200千伏,500千伏,250千 伏,600千伏。 额定容量就是变压器的视在功率，它表示在额定条件下，变压器输出功率的能力。10KV级的标准容量（单位KVA）：30KVA、50KVA、63KVA、80KVA、100KVA、125KVA、160KVA、200KVA、250KVA、315KVA、400KVA、500KVA、630KVA、800KVA、1000KVA、1250KVA、

单相变压器的基本工作原理和结构

变压器是一种静止电器,它通过线圈间的电磁感应,将一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能. 3.1 变压器的基本工作原理和结构 3.2 单相变压器的空载运行 3.3 单相变压器的负载运行 3.4 变压器的参数测定 3.5 变压器的运行特性 隐形专家改编于2009-05

3.1 变压器的基本工作原理和结构 3.1.1 基本工作原理和分类 一、基本工作原理 变压器的主要部件是铁心和套在铁心上的两个绕组。两绕组只有磁耦合没电联系。在一 次绕组中加上交变电压，产生交链一、二次绕 组的交变磁通，在两绕组中分别感应电动势。 1 u 1 e 2 e 2u 1i 2 i Φ 1 U 2 U 1 u 2u L Z 1 2 12d Φe =-N dt d Φe =-N dt 只要(1)磁通有 变化量;(2)一、二次绕组的匝数不同，就能达到改变压的 目的。

二、分类 按用途分：电力变压器和电子变压器。 按绕组数目分：单绕组（自耦）变压器、双绕组变压器、三绕组变压器和多绕组变压器。 按相数分：单相变压器、三相变压器和多相变压器。 按铁心结构分：心式变压器、壳式变压器、环形变压器。 按工作频率分：低频（工频）与高频变压器

3.1.2基本结构 一、铁心 变压器的主磁路，为了提高导磁性能和减少铁损，用厚为 0.35-0.5mm、表面涂有绝缘漆的硅钢片叠成或卷绕而成。 二、绕组 变压器的电路，一般用绝缘铜线或铝线绕制而成。 三、胶心 胶心也可称骨架，用塑料压制而成，用来固定线圈。 四、固定夹 固定夹也可称牛夹，用铁板冲压而成，用来将变 压器固定在底板上。

变压器高考练习题及答案

变压器高考练习题及答 案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN

理想变压器 功率关系：P 入=P 出 ； 电压关系 2 1 2 1 n n U U =；电流关系 1 2 2 1 n n I I =；频率关系 2 1 f f= 远距离输电 功率关系 2 1 P P=， 4 3 P P=， 3 2 P P P+ = 损 输电电流 线 R U U U P U P 3 2 3 3 2 2 - = = 电压关系 2 1 2 1 n n U U =， 4 3 4 3 n n U U =， 3 2 U U U+ = 损 输电线损失的功率 线 线 线 损 R U P R I P 2 2 2 2 ?? ? ? ? ? = = 电流关系 1 2 2 1 n n I I =， 3 4 4 3 n n I I =， 2 I= 3 I=I线 1、（2015全国卷Ⅰ·16题）一理想变压器的原、副线圈的匝数比为3:1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V的正弦交流电源上，如图所示。设副线圈回路中电阻两端的电压为 U，原、副线圈回路中电阻消耗的功率的比值为k，则( ) A. U=66V， k= 9 1 B. U=22V， k= 9 1 C. U=66V， k= 3 1 D. U=22V， k= 3 1 2、（2015全国卷Ⅱ·21题）如图，一理想变压器原、副线圈的匝数分别为n1、n2。原线圈通过一理想电流表接正弦交流电源，一个二极管和阻值为R的负 载电阻串联后接到副线圈的两端。假设该二极管的正向电阻为 零，反向电阻为无穷大。用交流电压表测得a、b端和c、d端的

变压器检修内容

分配电室10KV干式变压器和10KV中压开关柜一般检修周期为多长 一般一年做一次试验，检查有无缺陷，如试验无问题，基本上就清下灰就好了。干式变压器理论上是免维护的。 ?干式变压器的保养方法是什么? 2.1.1处于运行或停运的变压器每年例行保养一次。? 2.1.2待投运的变压器在投运前预先保养一次。? 2.2.1投入备用变压器，断开检修的变压器低压侧断路器，取下控制电源的操作保险，在开关把手处悬挂“禁止合闸”标志牌。 2.2.2断开检修变压器高压侧的断路器，合上接地开关，对变压器进行充分放电后，锁住高压柜，在开关把手处悬挂“禁止合闸”标志牌。? 2.2.3干式变压器的保养，首先清扫瓷套管和外壳，其次检查外壳垫片、瓷套管有无破裂、放电痕迹或胶垫有无老化，电缆及母线有无形现象，有破裂的应进行更换。 ?2.2.4检查母线接触面是否保持清洁，接触面应除去氧化层并涂以电力复合脂。? 2.2.5检查变压器的接地是否良好，地线是否腐蚀，腐蚀严重的应更换。? 2.2.6紧固引线端子、销子、接地螺丝、连线母线螺丝，如有松动应拆下螺丝，或用细平锉轻锉接触面，或更换弹簧垫圈、螺丝，直至接触良好。

2.2.7清洁变压器周围及配件上的灰尘，检查消防设施及通风系统是否良好。? 2.2.8断开高压侧的接地开关，并锁好高压开关节栉，用2500V摇表测定绝缘电阻。并与变压器出厂前测定值比较，绝缘电阻不应低于出厂时原始数据的70%，若不合格应及时上报处理。 2.2.9再次合上高压侧的接地开关，让变压器进行放电。 检查变压室及变压器有无遗留工具，撤离现场。? 接上低压侧断路器控制电源操作保险，重新挂上“禁止合闸”标牌，防止向变压器反送电。 断开高压侧接地开关，再次检查变压器现场及低压侧的控制线，无误后，合上变压器高压侧断路器，让变压器试运行取下高压侧标志牌。? 详细做好保养试运行记录。?? 3.0安全注意事项：? 3.1摇测绝缘电阻必须两人进行。? 3.2在未对变压器进行充放电前，严禁触摸。 3.3防止向变压器反送电及变压器向运行中的母排送电。? 3.4保养人应穿绝缘鞋，戴绝缘手套进行操作。 3.5严禁误合闸。 干式变压器定期检查的内容有哪些？周期是多长？ （1）干式变压器投运后2～3个月进行1次检查，以后每年进行1次检查；

变压器容量等级及选择

变压器的容量等级 变压器的容量等级：30、50、63.80、100、125.160、200、250、315.400、500、630、800、1000、1250、1600、2000、2500、3150、4000、5000、6300、8000、10000、12500、16000、20000、25000、31500、40000、50000、63000、90000、120000、150000、180000、260000、360000、400000 kV A。通常，容量为630KV A及以下的变压器统称为小型变压器；800~6300KVA的变压器称为中型变压器；8000~63000KV A的变压器称为大型变压器；90000KV A以上的变压器称为特大型 变压器容量的选择对综合投资效益有很大影响。变压器容量选得过大，出现"大马拉小车"现象，不仅一次性投资大，空载损耗也大。变压器容量选得过小，变压器负载损耗增大，经济上不合理，技术上也不可行。 变压器的最佳负载率(即效率最高时的负载率)，不是在额定状态下，而是在40%～70%之间，负载率过高，损耗明显增大；另一方面，由于变压器容量裕度小，负荷稍有增加，便需更换大容量箱变，频繁增容势必会增加投资，影响供电。 选择变压器容量，要以现有的负荷为依据，适当考虑负荷发展，选择变压器容量可以按照5年电力发展计划确定。 当5年内电力发展明确，变动不大且当年负荷不低于变压器容量的30%时：S N=K S·∑P H / （cosφ ·η ） 式中：S N--箱变在5年内所需配置容量，kVA ∑P H--5年内的有功负荷，kW K S--同时率，一般为0.7～0.8 cosφ--功率因数，一般为0.8～0.85 η--变压器效率，一般为0.8～0.9 根据公式一般把K S=0.75，cosφ=0.8，η=0.8 S N=0.75∑P H / （0.8×0.8）=1.17∑P H

变压器知识习题及答案

变压器知识习题及答案 一、填空题 1、油浸式电力变压器一般是由铁芯、绕组、（）绝缘套管和冷却系统五大部分组成。 2、变压器油起着散热和（）的作用。 3、将连接组别为y , dl 的三相变压器改接为Y, Yno。如果一次侧的额定电电压不变，则二次侧的额定电压为原来的√3倍，其容量不变。 4、变压器空载运行时，由于（）很小，铜损近似为零。 5、变压器空载运行时的主磁通与额定运行时主磁通相同，所以变压压器的空载损耗似等于（）损耗。 6、变压器运行中温度最高的部位是（），温度最低的是变压器油。 7、当变压器负载系数为（）时，其效率最高。 8、变压器绕组损耗分为基本损耗和附加损耗,其中基本损耗耗是（）。 9、一台油浸自冷式变压器，当周围围空气温度为 32℃时，其上层油温为I 60°'C ，则上层油的温升为（）。 10.变压器空载电流的无功分量很大，而（）分量很小，因此变压器空载运行行时的功率因素很低。 11.变压器空载试验的目的是测量（）损耗和空载电流。 12、变压器并列运行的目的是：（）和提高供电可靠性。 13、变压器的相电压变比等于原边、副边绕组的（）之比。 14、变压器过负荷时的声音是（）。 15、变压器呼吸器中的硅胶受潮后，其颜色变为（）。 16、电力变压器的交流耐压试验，是考核变压器的（）绝缘。 17、测定电力变压器的变压比，一般采用的试验仪器是（）。 18、常用的电压互感器在运行时相当于一个空载运行的降压变压器，它的二次电压基本上等于二次（）。

19、电压互感器按其工作原理可分为（）原理和电容分压原理。 20、电流互感器二次侧的额定电流一般为（）安培，电压互感器二次侧的电压一般为（）伏，这样，可使测量仪表标准化。 二、选择题 1、并列运行变压器的变压比不宜超过（）。 A、 2：1 B：3:1 C：4：1 D：5：1 2、变压器轻瓦斯保护正确的说法是（）。 A.作用于跳闸 B、作用于信号 C.作用于信号及跳闸 D.都不对 3、带有瓦斯继电器的变压器，安装时其顶盖沿瓦斯继电器方向的的升高场坡度为（）。 A. 1%~5% B、1%% C. 1%一25% D. 1%-30% 4、配电变压器低压侧中性点应进行工作接地，对于容量为l00kVA及以上其接地电阻应不大于（）。 A. 0. 4Ω B. 10Ω C一8 ΩΩ 5、已知变压器额定容量为s,额定功率库因数0. 8，则其额定有功负载应是（）。 B. 1·25S D. 0. 64S 6、低损耗变压器和一般变压器有什么不同（）。 A.铁芯结构不同，铁芯材料不同 B.线圈结构不同，接线方式不同 C..绝缘不同，箱体结构不同 D.散热方式不同 7、变压器的工作原理是（）。 A.电场作用力原理 B.电磁作用力原理 C.磁场吸引 D.根据电磁感应原理 8、互感器一次侧做交流耐压试验时，二次线圈应采用（）措施。 A.接地 B.接壳 C.短路接地 D.短路 9、检查三相变压器的连接组别的试验方法中，下列错误的是（）。 A.直流法 B.双电压表法 C.直流电桥法 D.相位法 10、测量变压器的介质损失角的方法采用（）。 A.交流平衡电桥法 B.直流电桥法 C.瓦特表法 D.测泄漏电流

变压器检修初级计算题

1.>有两个正弦电压：U1＝100sin(314t＋120°)V，U2＝50sin(314t－90°)V，问U1与U2的相位差是多少?哪一个电压是超前的? 答案：解：Ψ＝Ψ1－Ψ2＝120°－(－90°)＝210° 答：U1与U2的相位差是210°，U1超前U2。 2.>如图D-3所示，已知R1＝200Ω，R2＝300Ω，R3＝600Ω，电源E＝30V,求总电阻R，总电流I，各支路电流I1、I2和I3。 图D-3 答案：解：电阻为并联，则 1／R＝1／R1＋1／R2＋1／R3 ＝1／200＋1／300＋1／600 R＝100(Ω) I＝E／R＝30／100＝0.3(A) I1＝E／R1＝30／200＝0.15(A) I2＝E／R2＝30／300＝0.1(A) I3＝E／R3＝30／600＝0.05(A) 答：总电阻R为100Ω，总电流I为0.3A，各支路电流I1为0.15A，I2为0.1A，I3为0.05A。 3.>图D-4是一个分压器的原理图。已知U＝300V，d是公共接地点，R1＝150kΩ，R2＝100kΩ，R3＝50kΩ，问从b点和c点输出的电压各是多少? 图D-4 答案：解：由图可知 U cd＝U3 ＝UR3／(R1＋R2＋R3) ＝300×50／(150＋100＋50) ＝50(V) 所以由c点输出电压50V。 U bd＝U2＋U3 ＝U(R2＋R3)／(R1＋R2＋R3)

＝300×(50＋100)／(150＋100＋50) ＝150(V) 所以由b点输出电压150V。 答：从b点和c点输出的电压分别是50V和150V。 4.>已知某一三相电路的线电压为380V，线电流为2A，求三相电路总功率。 答案：解： S＝3UI＝3×380×2＝1315(V A) 答：三相电路总功率为1315V A。 5.>R＝30Ω的电阻与X L＝40Ω的电感线圈串联，接到正弦交流电压上，已知电阻两端电压 U R ＝60V,求电路中的有功功率和无功功率。 答案：解：I＝U R／R＝60／30＝2(A) P＝I2R＝22×30＝120(W) Q＝I2X L＝22×40＝160(V A) 答：电路中的有功功率为120W，无功功率为160V A。 6.>一台8000kV A的变压器，接线组为Yn,D11，变比35000／10500V，求高压侧线电流、相电流及低压侧线电流、相电流和相电压。 答案：解： I1l＝S／1.732U1＝8000×103／1.732×35000＝132(A) I1p＝I1l＝132(A) I2l＝S／1.732U2＝8000×103／1.732×10500＝440(A) I2p＝I2l／1.732＝254(A) U2p＝U2l＝10500(V) 答：高压侧线电流为132A，相电流为132A；低压侧线电流为440A，相电流为254A，相电压为10500V。 7.>某接线组别为Y，d11的35kV变压器，接在线电压为35kV的工频交流电源上，其高低压绕组分别为303匝和150匝，求铁心磁通有效值。 答案：解：E1＝U p＝35000／1.732＝20207(V) Φm＝E1／4.44fW＝20207／4.44×50×303＝0.3(Wb) Φ＝Φm／1.414＝0.3／1.414＝0.21(Wb) 答：铁心磁通有效值为0.21Wb。 8.>一台三相三绕组变压器，其额定容量为50000kV A，它们之间的容量比为100%／100%／50%；高、中、低三个电压分别为220000V、110000V、38500V，求各侧的额定电流。 答案：解：I1n＝50000×103／1.732×22000＝131.22(A) I2n＝50000×103／1.732×11000＝262.44(A) I3n＝50000×103／1.732×38500＝374.91(A) 答：各侧的额定电流分别为I1n＝131.22A，I2n＝262. 44A，I3n＝374.91A。 9.>一台额定电流为52.5A的三相变压器，空载试验时测得的空载电流三相分别为：2.44A，2.44A，2.75A，计算该变压器的空载电流百分数。 答案：解：I0＝［(2.44＋2.44＋2.75)／3×52.5］×100%＝4.84%

变压器习题及详解答案

课时练变压器 说明：5、8为多项选择题，其他的均为单项选择题。 1．一台理想变压器，原、副线圈匝数分别为n1和n2，正常工作时的输入电压、电流、电功率分别是U1、I1、P1，输出电压、电流、电功率分别是U2、I2、P2，已知n1＜n2，则（）A．U1＜U2，P1＝P2B．P1＝P2，I1＜I2 C．I1＜I2，U1＞U2 D．P1＞P2，I1＞I2 2．如图所示，理想变压器原、副线圈的匝数比n1∶n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻R相连组成闭合回路。当直导线AB在匀强磁场中沿导轨匀速地向右做切割磁感线运动时，电流表A1的读数为12 mA，那么电流表A2的读数为（） A．0 B．3 mA C．48 mA D．与R大小有关 3．将输入电压为220 V，输出电压为6 V的理想变压器改绕成输出电压为30 V的变压器，副线圈原来是30匝，原线圈匝数不变，则副线圈新增匝数为（） A．120匝 B．150匝 C．180匝 D．220匝 4．如图甲、乙所示电路中，当A、B接10 V交变电压时，C、D间电压为4 V，M、N接10 V直流电压时，P、Q间电压也为4 V。现把C、D接4 V交流，P、Q接4 V直流，下面哪个选项可表示A、B间和M、N间的电压（） A．10 V 10 V B．10 V 4 V C．4 V 10 V D．10 V 0 5．如图 (a)所示，左侧的调压装置可视为理想变压器，负载电路中R＝55 Ω，○A、○V为理想电流表和电压表。若原线圈接入如图(b)所示的正弦交变电压，电压表的示数为110 V，下列表述正确的是（） A．电流表的示数为2 A B．原、副线圈匝数比为1∶2 C．电压表的示数为电压的有效值 D．原线圈中交变电压的频率为100 Hz 6．如图所示，为一理想变压器，S为单刀双掷开关，P为滑动变阻器触头，U1为加在原线圈两端的电压，I1为原线圈中的电流强度，则以下说法错误的是（） A．保持U1及P的位置不变，S由a合到b时，I1将增大 B．保持P的位置及U1不变，S由b合到a时，R消耗的功率将减小C．保持U1不变，S合在a处，使P上滑，I1将增大 D．保持P的位置不变，S合在a处，若U1增大，I1将增大 7．如图所示，在铁芯上、下分别绕有匝数n1＝800和n2＝200 的两个线圈，上线圈两端与u ＝51sin314t V 的交流电源相连，将下线圈两端接交流电压表，则交流电压表的读数可能是（） A． V B． V C． V D． V 8．某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L1由火线和零线并行绕成。当右侧线圈L2中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K，从而切断家庭电路。仅考虑L1在铁芯中产生的磁场，下列说法正确的有（） A．家庭电路正常工作时，L2中的磁通量为零 B．家庭电路中使用的电器增多时，L2中的磁通量不变 C．家庭电路发生短路时，开关K将被电磁铁吸起 D．地面上的人接触火线发生触电时，开关K将被电磁铁吸起 9．如图所示，一台有两个副线圈的变压器，原线圈匝数n1＝1 100匝。接入电压U1＝220 V的电路中。 （1）要求在两个副线圈上分别得到电压U2＝6 V、U3＝110 V，它们的匝数n2、n3分别为多少（2）若在两副线圈上分别接上“ 6 V，20 W”、“110 ——60 W”的两个用电器，原线圈的输入电流为多少 10．如图所示，交流发电机电动势的有效值E＝20 V，内阻不计，它通过一个R＝6 Ω的指示灯连接变压器。变压器输出端并联24只彩色小灯泡，每只灯泡都标有“6 V， W”，且灯泡都正常发光，导线电阻不计。求：

【精品】鉴定题库-变压器检修工技师30%试题.docx

一、判断题 L ＞零件的极限尺寸就是零件允许达到的最人尺寸。（） 答案：x 2.＞零件尺寸允许的变动量，称为尺寸公差（简称公差）。（） 答案：V 3.＞吊联电路屮各电阻消耗的功率与电阻值成正比。（） 答案：J 4.＞将220V、60W的灯泡接到电压为220V,功率为125W的电源上，灯泡一定会烧毁。（）答案：x 5.＞电阻心并联，已知川＞＞心，并联后的等值电阻近似等于&，即gg （） 答案:x 6.＞励磁电流与通过该励磁电流绕组匝数的乘积叫磁势，又称磁动势，以N ?/表示。（）答案：J 7.＞国标屮对未注公差尺寸的公差等级（即III国标屮所称的自由尺寸）在加工时并没有任何限制 性的要求。（） 答案：x &＞电场屮电动势为正值的地方，电荷的电动势能必为正值；电动势为负值的地方，电荷的电动势能必为负值。（） 答案：X 9?＞A灯额定值为220V、60W, B灯额定值为110V、40W,串接后接到220V电源上,B灯比A灯 消耗的电能更多。（） 答案：x 10. ＞螺管绕组屮感应电动势的人小与绕组内磁通变化的速度成反比，并随绕组的匝数增加而减少。（） 答案：x 1L＞在电路屮，纯电阻负载的功率因数为0,纯电感和纯电容的功率因数为1。（） 答案：x 12.＞当电源电压和负载有功功率一定时，功率因数越高，电源提供的电流越小，线路的电压降就越小。（） 答案：V

13.〉无功功率是不做功的功率，所以不起任何作用。（） 答案:x 14.＞己知“i = 18sin（M+15°）V；”2=15sinX（砒+35°）V。贝%=⑷+“2=33sin（M+50°）V。（） 答案:x 15.＞在正弦交流电路中，电阻元件上的电压与电流同相，说明总电路电压和电流的初相一定为零。（） 答案：x 16.＞在LC振荡电路中，电容器极板上的电荷达到最人值时，电路中的磁场能全部转变成电场能。（） 答案：J 17.＞在LC振荡电路中，当电容器极板上的电荷放完瞬时，电路中的电流最大。（） 答案：V 18.＞磁动势是磁路屮产生磁通的根源，因此也是反映磁场强弱的量；磁动势越人，产生的磁通 越人，说明磁场越强。（） 答案：V 19.＞直流耐压为220V的交直流通用电容器也对以接到交流220V的电源上使用。（） 答案:x 20.〉在孤立的正点电荷电场中，有一质量可不计的带正电的微粒，111静止开始作直线运动，速度逐渐增人，该微粒电动势能逐渐减小。（） 答案：V 21.＞变压器做空载试验时要加额定电压。（） 答案：V 22.＞使电介质发生击穿的最高电压称为击穿电压。（） 答案:x 23.＞变压器的一次绕组为500匝，二次绕组为50匝，若将它接入380V电路屮，二次侧可获得的电压为38V；若二次侧负载电流为3A,则一次侧电流为30A。（） 答案：x 24.＞变压器做短路试验时要加额定电压。（）

变压器容量的选择与计算

变压器容量的选择与计算 This model paper was revised by the Standardization Office on December 10, 2020

变压器容量的选择与计算 电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。 一、台数选择 变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。当符合下列条件之一时，宜装设两台及以上变压器： 1.有大量一级或二级负荷在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。 2.季节性负荷变化较大根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。 3.集中负荷容量较大虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。 当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以方便备用电源的切换。 二、容量选择 变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。首先要准确求计算负荷，计算负荷是供电设备计算的基本依据。确定计算负荷目前最

常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为： 有功计算负荷（kw ） c m d e P P K P == 无功计算负荷（kvar ） tan c c Q P ?= 视在计算负荷（kvA ） cos c c P S ?= 计算电流（A ） c I = 式中 N U ——用电设备所在电网的额定电压（kv ）; d K ——需要系数； Pe ——设备额定功率； K Σq ——无功功率同期系数； K Σp ——有功功率同期系数； tan φ设备功率因数角的正切值。 例如：某380V 线路上，接有水泵电动机5台，共200kW ，另有通风机5台共55kW ，确定线路上总的计算负荷的步骤为 （1）水泵电动机组需要系数d K =~(取d K =，cos 0.8?=，tan 0.75?=，因此 （2）通风机组需要系数d K =~(取d K =，cos 0.8?=，tan 0.75?=，因此

变压器专业试题A答案

第1 页共4 页 一、选择题。（20分） 1、变压器油在变压器内主要起（A ）作用。 A、冷却和绝缘 B、消弧 C、润滑 D、填补 2、电流互感器铁心内的交变主磁道是由（ C ）产生的。 A、一次绕组两端的电压 B、二次绕组内通过的电流 C、一次绕组内通过的电流 D、二次绕组的端电压 3、变压器铭牌上的额定容量是指（ C ）。 A、有功功率 B、无功功率 C、视在功率 D、平均功率 4、油浸电力变压器的呼吸器硅胶的潮解不应超过（ A ）。 A、1/2 B、1/3 C、1/4 D、1/5 5、变压器铁心采用相互绝缘的薄硅钢片制造，其主要目的是为了降低 （ C ）。 A、铜耗 B、杂散损耗 C、涡流损耗 D、磁滞损耗 6、规程规定运行中的风冷油浸电力变压器的上层油温不得超过（ B ）℃。 A、105℃ B、85 ℃ C、75℃ D、45℃ 7、有载分接开关中，过渡电阻的作用是（ C ）。 A、限制分关间的过电压 B、熄弧 C、限制切换过程中的循环电流 D、限制切换过程中的负载电流 8、油浸电力变压器的气体保护装置轻气体信号动作，取气体分析，结果是无色 无味、不可燃，色谱分析为空气，这时变压器（ B ）。 A、必须停止 B、可以继续运行 C、不许投入运行 D、要马上检修 9、变压器二次侧突然短路时，短路电流大约是额定电流的（D ）倍。 A、1—3 B、4—6 C、6—7 D、10—25 10、变压器运行会有“嗡嗡”的响声，主要是（ D ）产生的。 A、整流、电炉等负荷 B、零、附件震动 C、绕组振动 D、铁心片的磁致伸缩 11、在相对湿度不大于75%时，油浸变压器吊芯检查时间不得超过（ B ） h. A、8 B、12 C、15 D、16 12、变压器套管是引线与（ C ）间的绝缘。 A、高压绕组 B、低压绕组 C、油箱 D、铁芯 13、运行中电压互感器二次侧不允许短路，电流互感器不允许（B ） A、短路 B、开路 C、短接 D、串联 14、变压器铁芯应在（B ）的情况下运行。 A、不接地 B、一点接地 C、两点接地 D、多点接地 15、变压器正常运行时的声音是（ B ） A、断断续续的嗡嗡声 B、连续均匀的嗡嗡声 C、时大时小的嗡嗡声 D、无规律的嗡嗡声 16、DW型无激磁分接开关的动、定触头之间，应保持的接触压力为（ B ） A、0.5—1.5Kg B、2—5Kg C、9—11Kg D、7—8Kg 17、变压器运行时，温度最高的部位是（ A ）
