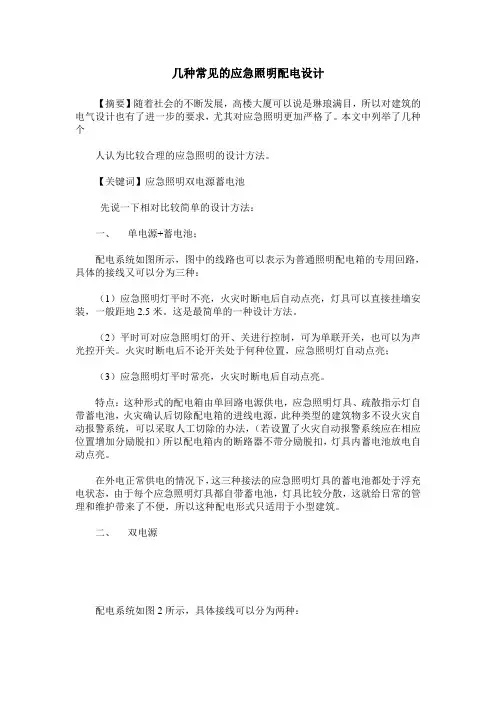

几种常见的应急照明配电设计
【摘要】随着社会的不断发展，高楼大厦可以说是琳琅满目，所以对建筑的电气设计也有了进一步的要求，尤其对应急照明更加严格了。本文中列举了几种个
人认为比较合理的应急照明的设计方法。
【关键词】应急照明双电源蓄电池
先说一下相对比较简单的设计方法：
一、单电源+蓄电池；
配电系统如图所示，图中的线路也可以表示为普通照明配电箱的专用回路，具体的接线又可以分为三种：
（1）应急照明灯平时不亮，火灾时断电后自动点亮，灯具可以直接挂墙安装，一般距地2.5米。这是最简单的一种设计方法。
（2）平时可对应急照明灯的开、关进行控制，可为单联开关，也可以为声光控开关。火灾时断电后不论开关处于何种位置，应急照明灯自动点亮；
（3）应急照明灯平时常亮，火灾时断电后自动点亮。
特点：这种形式的配电箱由单回路电源供电，应急照明灯具、疏散指示灯自带蓄电池，火灾确认后切除配电箱的进线电源，此种类型的建筑物多不设火灾自动报警系统，可以采取人工切除的办法，（若设置了火灾自动报警系统应在相应位置增加分励脱扣）所以配电箱内的断路器不带分励脱扣，灯具内蓄电池放电自动点亮。
在外电正常供电的情况下，这三种接法的应急照明灯具的蓄电
