马氏体、铁素体、奥氏体不锈钢中元素的影响
1.合金元素对马氏体铬不锈钢组织和性能的影响
1.1铬的影响
（1）铬对钢的组织结构的影响
铬是铁素体形成元素，足够量的铬可使钢变成单一的铁素体不锈钢。马氏体
αγ相区。铬和铬不锈钢中铬与碳的交互作用使钢在高温时具有稳定的γ相区或+
碳相互制约关系见图2-11和图2-12。可见，为了使钢在淬火时产生马氏体相变，铬和碳之间存在着一个相互依存关系，碳使γ相区扩大，而碳的溶解极限随铬量的提高而减少。图2-13表明，在含碳0.6％的铁一铬一碳合金中，铬含量直达18％，在高温仍为纯奥氏体组织；高于18％Cr，钢中将由铁素体和奥氏体两相组织构成；高于27％Cr的钢将成为单一铁素体组织。
图2-11 铬含量对单一的奥氏体相区和溶碳极限的影响
图2-12 铬对含C0.6%的Fe-Cr-C合金组织的影响
（2）铬对淬透性的影响
铬提高铁一碳合金的淬透性，在低合金结构钢中已广泛采用。铬的这种作用在于它降低了奥氏体向铁素体和碳化物的转变速度，使C曲线明显右移，从而也降低了淬火的临界冷却速度，致使钢的淬透性增加和获得空淬效应。在马氏体铬不锈钢的铬含量水平下，端淬试验表明．距水冷端不同距离的硬度没有出现变化，见图2-13。
图2-13 410型马氏体不锈钢端淬曲线
（3）铬对物理性能的影响
铬增加钢的晶格常数，铬含量在12％-25%范围内．每增加1％Cr晶格常数大约增加1.5x10-4 A比体积，随铬量增加呈线性增加。铬显著降低Fe—Cr合金
结构 奥氏体的面心立方点阵具有多个滑移系，使其容易塑性变形，牛产中利用上述性质进行钢的热变形。又因面心立方点阵是一种最密排的点阵结构，致密度高，所以奥氏体的比热容最小，奥氏体在与其他组织发生相互转变时，会产生体积变化，引起残余内应力和一系列的相变。密排六方、面心立方致密度0.74，体心致密度0.68， 性能 奥氏体的面心立方结构使其具有良好的塑性、低的屈服强度和硬度。 奥氏体中铁原子激活能大，扩散系数小，因此奥氏体钢的热强性好。 线膨胀系数大 导热性能差 奥氏体晶粒度 实际生产中习惯用晶粒度来表示奥氏体晶粒大小。奥氏体晶粒通常分为8级标准评 定，1级最粗，8级最纫，超过8级以上者称为超细晶粒。 晶粒度级别N与晶粒大小的关系为： 式中，n为放大100倍的视野中每平方英寸(6．45cm2)所含的平均奥氏体晶粒数目。奥氏体晶粒越细小爪就越大，N也就越大。 1.起始晶粒度：起始晶粒度是指在临界温度以上，奥氏体形成刚刚完成，其晶粒边界 刚刚相互接触时的品粒大小，取决于奥氏体的形核率N和长大速度G。 2.实际晶粒度:实际生产中，各式各样热处理工艺处理后得到的奥氏体晶粒大小。 3.本质晶粒度：钢在规定加热条件下奥氏体晶粒长大的倾向性。1-4级为本质细晶粒， 5-8为本质粗晶粒。 种类 颗粒状奥氏体：奥氏体的组织形态与原始组织、加热速度、加热转变的程度有关，一般由多边形等轴晶粒组成，这种形态也称为颗粒状，在晶粒内部经常可以看到相变孪品。 针状奥氏体:非平衡态时低碳钢以适当的速度加热到(a十r)两相区可得到针状奥氏体。 一般热处理手册上列出的实际临界点数据，多是在30-50度/小时的加热或冷却速度下测定的。 奥氏体等温形成动力学曲线 时间-温度-奥氏体化图，简称TTA图 奥氏体等温形成动力学油线指在一定温度下，奥氏体形成量与等温时间的关系曲线，常用金相法进行测定。将一纽厚度为1—2MM的薄片共析碳钢试样，在盐浴中迅速加热至AC1点以上某一指定温度，保温不同时间后在盐水中急冷至室温，然后制取金相试样进行观察。因加热转变所得的奥氏体在快冷时转变为马氏体，故根据观察到的马氏体量的多少即可了解奥氏体的形成数量。作出各温度下奥氏体形成量与保温时间的关系曲线，即得奥氏体等温形成动力学曲线。
1奥氏体——碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格。晶界比较直，呈规则多边形；淬火钢中残余奥氏体分布在马氏体间的空隙处 2铁素体——碳与合金元素溶解在a-Fe中的固溶体。 亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。 3渗碳体——碳与铁形成的一种化合物。 在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状。过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状。铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状。 4珠光体——铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物。 珠光体的片间距离取决于奥氏体分解时的过冷度。过冷度越大，所形成的珠光体片间距离越小。在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。在600~550℃形成的珠光体用金相显微镜放大500倍，不能分辨珠光体片层，仅看到黑色的球团状组织，只有用电子显微镜放大10000倍才能分辨的片层称为屈氏体。 5上贝氏体——过饱和针状铁素体和渗碳体的混合物，渗碳体在铁素体针间。 过冷奥氏体在中温（约350~550℃）的相变产物，其典型形态是一束大致平行位向差为6~8od 铁素体板条，并在各板条间分布着沿板条长轴方向排列的碳化物短棒或小片；典型上贝氏体呈羽毛状，晶界为对称轴，由于方位不同，羽毛可对称或不对称，铁素体羽毛可呈针状、点状、块状。若是高碳高合金钢，看不清针状羽毛；中碳中合金钢，针状羽毛较清楚；低碳低合金钢，羽毛很清楚，针粗。转变时先在晶界处形成上贝氏体，往晶内长大，不穿晶。 6下贝氏体——同上，但渗碳体在铁素体针内。 过冷奥氏体在350℃~Ms的转变产物。其典型形态是双凸透镜状含过饱和碳的铁素体，并在其内分布着单方向排列的碳化物小薄片；在晶内呈针状，针叶不交叉，但可交接。与回火马氏体不同，马氏体有层次之分，下贝氏体则颜色一致，下贝氏体的碳化物质点比回火马氏体粗，易受侵蚀变黑，回火马氏体颜色较浅，不易受侵蚀。高碳高合金钢的碳化物分散度比低碳低合金钢高，针叶比低碳低合金钢细。 7粒状贝氏体——大块状或条状的铁素体内分布着众多小岛的复相组织。 过冷奥氏体在贝氏体转变温度区的最上部的转变产物。刚形成时是由条状铁素体合并而成的块状铁素体和小岛状富碳奥氏体组成，富碳奥氏体在随后的冷却过程中，可能全部保留成为残余奥氏体；也可能部分或全部分解为铁素体和渗碳体的混合物（珠光体或贝氏体）；最可能部分转变为马氏体，部分保留下来而形成两相混合物，称为M-A组织。 8回火马氏体——马氏体分解得到极细的过渡型碳化物与过饱和（含碳较低）的a-相混合组织它由马氏体在150~250℃时回火形成。 这种组织极易受腐蚀，光学显微镜下呈暗黑色针状组织（保持淬火马氏体位向），与下贝氏体很相似，只有在高倍电子显微镜下才能看到极细小的碳化物质点。 9回火屈氏体——碳化物和a-相的混合物。 它由马氏体在350~500℃时中温回火形成。其组织特征是铁素体基体内分布着极细小的粒状碳化物，针状形态已逐渐消失，但仍隐约可见，碳化物在光学显微镜下不能分辨，仅观察到暗黑的组织，在电镜下才能清晰分辨两相，可看出碳化物颗粒已明显长大。 10回火索氏体——以铁素体为基体，基体上分布着均匀碳化物颗粒。
马氏体不锈钢 马氏体不锈钢、马氏体和半奥氏体（或半马氏体）沉淀硬化不锈钢以及马氏体时效不锈钢等。 马氏体不锈钢是一类可以通过热处理（淬火、回火）对其性能进行调整的不锈钢，通俗地讲，是一类可硬化的不锈钢。这种特性决定了这类钢必须具备两个基本条件：一是在平衡相图中必须有奥氏体相区存在，在该区域温度范围内进行长时间加热，使碳化物固溶到钢中之后，进行淬火形成马氏体，也就是化学成分必须控制在γ或γ+α相区，二是要使合金形成耐腐蚀和氧化的钝化膜，铬含量必须在10.5%以上。按合金元素的差别，可分为马氏体铬不锈钢和马氏体铬镍不锈钢。 马氏体铬不锈钢的主要合金元素是铁、铬和碳。图1-4是Fe-Cr系相图富铁部分，如Cr大于13%时，不存在γ相，此类合金为单相铁素体合金，在任何热处理制度下也不能产生马氏体，为此必须在内Fe-Cr二元合金中加入奥氏体形成元素，以扩大γ相区，对于马氏体铬不锈钢来说，C、N是有效元素，C、N元素添加使得合金允许更高的铬含量。在马氏体铬不锈钢中，除铬外，C是另一个最重要的必备元素，事实上，马氏体铬不锈耐热钢是一类铁、铬、碳三元合金。当然，还有其他元素，利用这些元素，可根据Schaeffler图确定大致的组织。 铬是马氏体铬不锈钢最重要的合金元素。铬是铁素体形成元素，足够的铬可使钢变成单一的铁素体不锈钢，铬和碳的相互作用使钢在高温时具有稳定的γ 或γ+α相区，铬可以降低奥氏体向铁素体和碳化物的转变速度，从而提高淬透性；在大气H2S及氧化性酸介质中。它能提高钢的耐蚀性能，这与铬能促使生成一层铬的氧化物保护膜有关，但在还原介质中，随着铬含量的提高，钢的耐蚀性下降；铬含量的提高，钢的抗氧化性能也明显提高。 碳是马氏体铬不锈钢另一重要的合金元素。为了产生马氏体相变，碳含量要视钢中的铬含量而定，一般充分考虑碳、铬两者相互关系及碳的溶解极限(见图1-5)。在给定的铬量下，碳含理提高，强度、硬度提高，塑性降低，耐蚀性下降。
4.4 马氏体不锈钢 4.4.1、常用马氏体不锈钢的钢号、化学成分和性能特点。 1、Cr13型 （1）此类钢的化学成分见表2-8 表2-8 1Cr13,2Cr13,3Cr13,4Cr13钢的化学成分，%① ①GB1220-92 (2)力学性能 1Cr13,2Cr13,3Cr13,4Cr13 钢的力学性能分别见表2-9至表2-16。 表2-9 1Cr13钢的室温力学性能 ①摘自GB1220，硬度为退火或高温回火后的数值②实际生产检验值，钢材截面尺寸≤60mm 表2-10 1Cr13钢的高温力学性能
表2-11 2Cr13钢的室温力学性能 ①摘自GB1220，硬度为退火或高温回火后的数值； ②实际生产检验值，钢材截面尺寸≤60mm，硬度为退火后硬度值。 表2-12 2Cr13钢的高温力学性能
表2-13 3Cr13钢的室温力学性能 ①摘自GB1220，括号内硬度系退火或高温回火后的布氏硬度；②实际生产检验值。 表2-14 3Cr13钢的高温力学性能 表2-15 4Cr13钢的室温力学性能
①摘自GB1220；②实际生产检验值。 表2-16 4Cr13钢的高温力学性能 （3）耐蚀性能 1Cr13,2Cr13,3Cr13,4Cr13 钢均具有不锈性。在室温的稀硝酸以及弱有机酸中也有一定耐蚀性。1Cr13和2Cr13钢在某些介质中的耐蚀性能见表2-17和表2-18 表2-17 1Cr13钢的耐蚀性能
表2-18 2Cr13钢的耐蚀性能
（4）工艺性能 包括冷、热加工性能、热处理性能及焊接性能。1Cr13钢的冷塑性及深冲性、抛光性和切削加工性能均良好，其板材厚度与深冲度的关系见图2-49。它的热加工温度以850-1200℃为宜，随后需灰冷或砂冷。它的焊接性能与0Cr13相近，焊后若焊缝需进行机加工时，应进行退火处理。1Cr13钢的热处理工艺见表2-19。 图2-49 表2-19 1Cr13钢的热处理工艺 2Cr13钢冷塑性变形性能、深拉和深冲性以及切削加工性均尚好，它的热加工温度以850-1200℃为宜，随后需砂冷或及时进行退火处理。它的热处理工艺见表2-20。此钢焊后硬化倾向大，易出现裂纹。若用Cr202,Cr207等焊条焊接时，焊前需经250-350℃预热，焊后需在700-730℃回火，若用奥107，奥207等焊条焊接，则可不进行焊后热处理。 表2-20 2Cr13钢的热处理工艺 3Cr13钢由于碳含量高，故冷变形性能较1Cr13,2Cr13钢为差，但其热加工并无困难，热变形适宜温度为850-1200℃，随后需缓冷并及时退火。3Cr13钢的软化退火与淬火工艺与1Cr13,2Cr13相同，但回火温度较低，一般为200-300℃。由于3Cr13钢可焊性差，一般情况下它不用于焊接。 4Cr13钢的热加工温度与1Cr13，2Cr13，3Cr13相同。但其冷加工性能较3Cr13更差。热处理时退火温度为750-800℃，随后炉冷；淬火温度为1050-1100℃，然后油冷；回火工艺与3Cr13钢相同。此钢的可焊性很差，一般不用于焊接。 （5）物理性能 Cr13型不锈钢的物理性能见表2-21，它们的临界温度（℃）为： 钢号 Ac 1 Ac 3 Ar 3 Ar 1 Ms 1Cr13 730 850 820 700 340 2Cr13 820 950 - 780 - 3Cr13 820 - - 780 240 4Cr13 820 - - - 270 表2-21 Cr13型不锈钢的物理性能

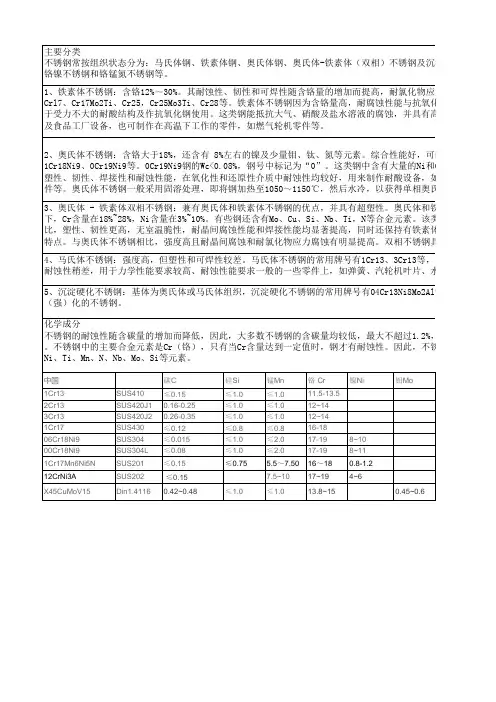

马氏体不锈钢 1、什么是不锈钢 不锈钢(Stainless Steel)是不锈耐酸钢的简称，耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢;而将耐化学介质腐蚀(酸、碱、盐等化学浸蚀)的钢种称为耐酸钢。由于两者在化学成分上的差异而使他们的耐蚀性不同，普通不锈钢一般不耐化学介质腐蚀，而耐酸钢则一般均具有不锈性。 2、分类 不锈钢常按组织状态分为：马氏体钢、铁素体钢、奥氏体钢、奥氏体-铁素体（双相）不锈钢及沉淀硬化不锈钢等。另外，可按成分分为：铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。 1、铁素体不锈钢：含铬12%～30%。其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。属于这一类的有Crl7、Cr17Mo2Ti、Cr25，Cr25Mo3Ti、Cr28等。铁素体不锈钢因为含铬量高，耐腐蚀性能与抗氧化性能均比较好，但机械性能与工艺性能较差，多用于受力不大的耐酸结构及作抗氧化钢使用。这类钢能抵抗大气、硝酸及盐水溶液的腐蚀，并具有高温抗氧化性能好、热膨胀系数小等特点，用于硝酸及食品工厂设备，也可制作在高温下工作的零件，如燃气轮机零件等。 2、奥氏体不锈钢：含铬大于18%，还含有8%左右的镍及少量钼、钛、氮等元素。综合性能好，可耐多种介质腐蚀。奥氏体不锈钢的常用牌号有1Cr18Ni9、0Cr19Ni9等。0Cr19Ni9钢的Wc<0.08%，
钢号中标记为“0”。这类钢中含有大量的Ni和Cr，使钢在室温下呈奥氏体状态。这类钢具有良好的塑性、韧性、焊接性和耐蚀性能，在氧化性和还原性介质中耐蚀性均较好，用来制作耐酸设备，如耐蚀容器及设备衬里、输送管道、耐硝酸的设备零件等。奥氏体不锈钢一般采用固溶处理，即将钢加热至1050～1150℃，然后水冷，以获得单相奥氏体组织。 3、奥氏体- 铁素体双相不锈钢：兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。奥氏体和铁素体组织各约占一半的不锈钢。在含C较低的情况下，Cr含量在18%~28%，Ni含量在3%~10%。有些钢还含有Mo、Cu、Si、Nb、Ti，N等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。与奥氏体不锈钢相比，强度高且耐晶间腐蚀和耐氯化物应力腐蚀有明显提高。双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。 4、马氏体不锈钢：强度高，但塑性和可焊性较差。马氏体不锈钢的常用牌号有1Cr13、3Cr13等，因含碳较高，故具有较高的强度、硬度和耐磨性，但耐蚀性稍差，用于力学性能要求较高、耐蚀性能要求一般的一些零件上，如弹簧、汽轮机叶片、水压机阀等。这类钢是在淬火、回火处理后使用的。 5、沉淀硬化不锈钢：基体为奥氏体或马氏体组织，沉淀硬化不锈钢的常用牌号有04Cr13Ni8Mo2Al等。其能通过沉淀硬化（又称
马氏体奥氏体珠光体贝氏体 马氏体(martensite)是黑色金属材料的一种组织名称。马氏体（M）是碳溶于α-Fe的过饱和的固溶体，是奥氏体通过无扩散型相变转变成的亚稳定相。其比容大于奥氏体、珠光体等组织，这是产生淬火应力，导致变形开裂的主要原因。马氏体最初是在钢（中、高碳钢）中发现的：将钢加热到一定温度（形成奥氏体） 奥氏体（austenite）A、γ是晶体结构：面心立方（fcc）。是碳在γ－Fe中形成的间隙固溶体。奥氏体是一种塑性很好，强度较低的固溶体，具有一定韧性。不具有铁磁性。因此，分辨奥氏体不锈钢刀具(常见的18－8型不锈钢）的方法之一就是用磁铁来看刀具是否具有磁性。古代铁匠打铁时烧红的铁块即处于奥氏体状态。另外，奥氏体因为是面心立方，四面体间隙较大，可以容纳更多的碳。 珠光体pearlite 珠光体是奥氏体(奥氏体是碳溶解在γ－Fe中的间隙固溶体)发生共析转变所形成的铁素体与渗碳体的共析体。得名自其珍珠般（pearl-like）的光泽。其形态为铁素体薄层和渗碳体薄层交替重叠的层状复相物，也称片状珠光体。用符号P表示，含碳量为ωc＝％。在珠光体中铁素体占88%,渗碳体占12%,由于铁素体的数量大大多于渗碳体,所以铁素体层片要比渗碳体厚得多.在球化退火条件下,珠光体中的渗碳休也可呈粒状,这样的珠光体称为粒状珠光体。珠光体的性能介于铁素体和渗碳体之间,强韧性较好.其抗拉强度为750 ~900MPa,180 ~280HBS,伸长率为20 ~25%,冲击功为24 ~32J.力学性能介于铁素体与渗碳体之间,强度较高,硬度适中,塑性和韧性较好。
铁素体(ferrite，缩写：FN，用F表示)即α-Fe和以它为基础的固溶体，具有体心立方点阵。亚共析成分的奥氏体通过先共析析出形成铁素体。在碳钢和低合金钢的热轧（正火）和退火组织中，铁素体是主要组成相；室温下的铁素体的机械性能和纯铁相近。铁素体的强度、硬度不高，但具有良好的塑性与韧性。 经过硝酸溶液侵蚀后,从颜色上观察区分金相组织形态. 铁素体是白色，珠光体是黑色，马氏体(M)是碳溶于α-Fe的过饱和的固溶体，在金相观察中为细长的板条状或针叶状。
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 奥氏体/马氏体/铁素体 奥氏体（钢的组别：A1, A2, A3 A4, A5）(性能等级：50软，70冷加工，80高强度) 马氏体(钢的组别：C1,C2,C3) (性能等级：50软，70、110淬火并回火，80淬火并回火) 铁素体(钢的组别：F1) (性能等级：45软，60冷加工) 马氏体不锈钢属于铬不锈钢。由于含碳量高，碳化铬多，钢的耐蚀性能下降，虽可通过热处理的方法改善，但防腐性不高。马氏体不锈钢多用于制造力学性能要求较高，并有一定耐蚀性能要求的零件，如汽轮机叶片、喷嘴、阀座、量具、刃具等。 铁素体不锈钢也属于铬不锈钢。含碳量小，抗大气、硝酸及盐水溶液的腐蚀能力强，有高温抗氧化性能好等特点。主要用于制作化工设备中的容器、管道。 奥氏体不锈钢属于铬镍不锈钢。具有很高的耐蚀性，优良的塑性，良好的焊接性及低温韧性，不具有磁性，易加工硬化。主要用于在腐蚀介质中工作的零件、容器、管道、医疗器械以及抗磁环境中。 奥氏体 奥氏体是碳溶解在γ－Fe中的间隙固溶体，常用符号A表示。它仍保持γ－Fe的面心立方晶格。其溶碳能力较大，在727℃时溶碳为ωc＝ 0.77％,1148℃时可溶碳2.11％。奥氏体是在大于727℃高温下才能稳定存在的组织。奥氏体塑性好，是绝大多数钢种在高温下进行压力加工时所要求的组织。奥氏体是没有磁性的。 马氏体分级淬火 是将奥氏体化工件先浸入温度稍高或稍低于钢的马氏体点的液态介质（盐浴或碱浴）中，保持适当的时间，待钢件的内、外层都达到介质温度后取
出空冷，以获得马氏体组织的淬火工艺，也称分级淬火。分级淬火由于在分级温度停留到工件内外温度一致后空冷，所以能有效地减少相变应力和热应力，减少淬火变形和开裂倾向。分级淬火适用于对于变形要求高的合金钢和高合金钢工件，也可用于截面尺寸不大、形状复杂地碳素钢工件。 马氏体不锈钢 通过热处理可以调整其力学性能的不锈钢，通俗地说，是一类可硬化的不锈钢。典型牌号为Cr13型，如2Cr13 ,3Cr13 ,4Cr13等。粹火后硬度较高，不同回火温度具有不同强韧性组合，主要用于蒸汽轮机叶片、餐具、外科手术器械。根据化学成分的差异，马氏体不锈钢可分为马氏体铬钢和马氏体铬镍钢两类。根据组织和强化机理的不同，还可分为马氏体不锈钢、马氏体和半奥氏体（或半马氏体）沉淀硬化不锈钢以及马氏体时效不锈钢等。 马氏体就是以人命命名的： 对于学材料的人来说，“马氏体”的大名如雷贯耳，那么说到阿道夫·马滕斯又有几个人知道呢？其实马氏体的“马”指的就是他了。在铁碳组织中这样以人名命名的组织还有很多，今天我们就来说说这些名称和它们背后那些材料先贤的故事。 马氏体Martensite，如前所述命名自Adolf Martens (1850-1914)。这位被称作马登斯或马滕斯的先生是一位德国的冶金学家。他早年作为一名工程师从事铁路桥梁的建设工作，并接触到了正在兴起的材料检验方法。于是他用自制的显微镜（！）观察铁的金相组织，并在1878年发表了《铁的显微镜研究》，阐述金属断口形态以及其抛光和酸浸后的金相组织。（这个工作我们现在做的好像也蛮多的。）他观察到生铁在冷却和结晶过程中的组织排列很有规则（大概其中就有马氏体），并预言显微镜研究必将成为最有用的分析方法之一（有远见）。他还曾经担任了柏林皇家大学附属机械工艺研究所所长，也就是柏林皇家材料试验所（"Staatliche Materialprüfungsamt"）的前身，他在那里建立了第一流的金相试验室。1895年国际材料试验学会成立，他担任了副主席一职。直到现在，在德国依然有一个声望颇高的奖项以他的名字命名

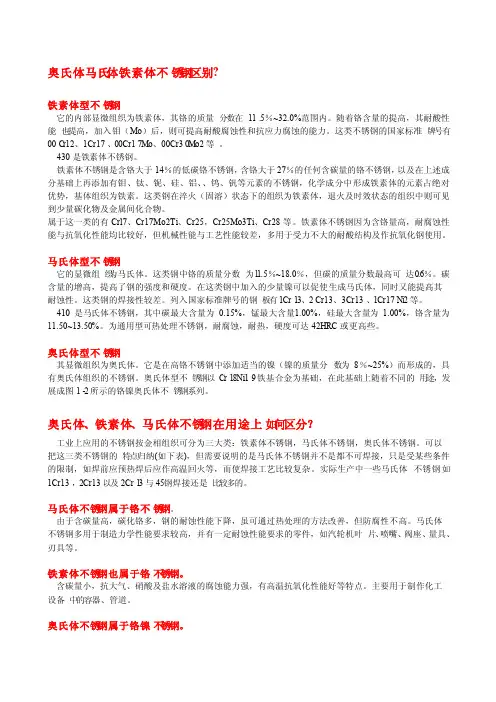

奥氏体马氏体铁素体不锈钢区别? 铁素体型不锈钢 它的内部显微组织为铁素体，其铬的质量分数在11.5％~32.0%范围内。随着铬含量的提高，其耐酸性能也提高，加入钼（Mo）后，则可提高耐酸腐蚀性和抗应力腐蚀的能力。这类不锈钢的国家标准牌号有00Cr12、1Cr17、00Cr17Mo、00Cr30Mo2等。 430是铁素体不锈钢。 铁素体不锈钢是含铬大于14％的低碳铬不锈钢，含铬大于27％的任何含碳量的铬不锈钢，以及在上述成分基础上再添加有钼、钛、铌、硅、铝、、钨、钒等元素的不锈钢，化学成分中形成铁素体的元素占绝对优势，基体组织为铁素。这类钢在淬火（固溶）状态下的组织为铁素体，退火及时效状态的组织中则可见到少量碳化物及金属间化合物。 属于这一类的有Crl7、Cr17Mo2Ti、Cr25，Cr25Mo3Ti、Cr28等。铁素体不锈钢因为含铬量高，耐腐蚀性能与抗氧化性能均比较好，但机械性能与工艺性能较差，多用于受力不大的耐酸结构及作抗氧化钢使用。 马氏体型不锈钢 它的显微组织为马氏体。这类钢中铬的质量分数为11.5％~18.0％，但碳的质量分数最高可达0.6％。碳含量的增高，提高了钢的强度和硬度。在这类钢中加入的少量镍可以促使生成马氏体，同时又能提高其耐蚀性。这类钢的焊接性较差。列入国家标准牌号的钢板有1Cr13、2 Cr13、3Cr13、1Cr17Ni2等。 410是马氏体不锈钢，其中碳最大含量为0.15%，锰最大含量1.00%，硅最大含量为1.00%，铬含量为11.50~13.50%。为通用型可热处理不锈钢，耐腐蚀，耐热，硬度可达42HRC或更高些。 奥氏体型不锈钢 其显微组织为奥氏体。它是在高铬不锈钢中添加适当的镍（镍的质量分数为8％~25%）而形成的，具有奥氏体组织的不锈钢。奥氏体型不锈钢以Cr18Ni19铁基合金为基础，在此基础上随着不同的用途，发展成图1-2所示的铬镍奥氏体不锈钢系列。 奥氏体、铁素体、马氏体不锈钢在用途上如何区分？ 工业上应用的不锈钢按金相组织可分为三大类：铁素体不锈钢，马氏体不锈钢，奥氏体不锈钢。可以把这三类不锈钢的特点归纳(如下表)，但需要说明的是马氏体不锈钢并不是都不可焊接，只是受某些条件的限制，如焊前应预热焊后应作高温回火等，而使焊接工艺比较复杂。实际生产中一些马氏体不锈钢如1Cr13，2Cr13以及2Cr13与45钢焊接还是比较多的。 马氏体不锈钢属于铬不锈钢。 由于含碳量高，碳化铬多，钢的耐蚀性能下降，虽可通过热处理的方法改善，但防腐性不高。马氏体不锈钢多用于制造力学性能要求较高，并有一定耐蚀性能要求的零件，如汽轮机叶片、喷嘴、阀座、量具、刃具等。 铁素体不锈钢也属于铬不锈钢。 含碳量小，抗大气、硝酸及盐水溶液的腐蚀能力强，有高温抗氧化性能好等特点。主要用于制作化工设备中的容器、管道。 奥氏体不锈钢属于铬镍不锈钢。
超马氏体不锈钢简介 超马氏体不锈金刚亦称软马氏体不锈钢 ，有的也叫做可焊接马氏体不锈钢或13Cr 不锈钢。 传统的马氏体不锈钢通常是指410、420和431等牌号的不锈钢，含铬量分别为13%和17%左右。由于这类钢缺乏足够的延展性，而且在制造过程中墩应力裂纹下分敏感，可焊性差，因而，使用受到限制，成为不锈钢簇中不太受关注的一类材料。 为了克服上述不足，50年代末，瑞士人引入软马氏体的概念。最初的目的是为了改善水轮发电机叶轮的焊接性能。通过降低含碳量（最高碳含量为0.07%），增加镍含量（3.5%-4.5%），开发出了一系列新的合金。这类合金抗拉强度高，延展性又好，焊接性能也得到了改善。 随着冶炼技术进步，AOD/VOD 精炼技术广泛地应用于不锈钢的精炼，这类合金的最高碳含量从0.07%降低到0.05%和0.03%。经过人们不懈的努力，碳含量进一步降低，同时合金成分经过进一步优化，不锈钢的综合力学性能得到提高，耐腐蚀性良好，特别是焊接性能得到显著改善，形成了新的超马氏体不锈钢系列，成为不锈钢族中耀眼的一个系列，受到人们广泛的关注。近年来，采用加压冶金技术开发的含氮马氏体不锈钢也属于马氏体不锈钢范围。 超马氏体不锈钢的典型化学成分见下表。 典型超级马氏体不锈钢的化学成分，% 超马氏体不锈钢的力学性能
超马氏体不锈钢不仅具有较好的耐腐蚀性、可焊接性，而且具有强度高和低温韧性好的特点。典型的力学性能如下： 屈服应力：σ0.2为550-850MPa 抗拉强度：σb为780-1000MPa 冲击强度大于50J 延伸率大于12% 超马氏体不锈钢在加工制造过程中又采取了特殊的工艺措施，使得新的超马氏体不锈钢的焊接性能大大超过了传统的马氏体不锈钢。超马氏体不锈钢由于含碳量低，相当于提高了基体金属中含铬量的比例，所以耐腐蚀性好。 超级马氏体不锈钢的应用前景 超马氏体不锈钢除具有传统马氏体不锈钢的特点，可以应用于泵、压缩机、阀门及其它机加工用途外，超马氏体海洋用管已经开发成功，满足了海上石油天然气公司对工艺用无缝管输送管道的要求，成为海洋用钢的新成员。 荷兰的NAM石油天然气公司已经决定对他们位于荷兰北部格罗宁根的天然气田的湿天然气处理设施进行现代化改造，包括对30个球罐进行大修和对所有输送管道的更换，新选用的材料全部是超马氏体13Cr不锈钢。 阿曼国的液态天然气工程需要铺设几十公里长的输送管线，也采用的是超马氏体不锈钢。埃及和尼日利亚也在研究类似的工程。 此外，如水力发电、采矿设备、化工设备、食品工业、交通运输及高温纸浆生产设备也是极具潜力的应用领域。 超马氏体不锈钢的经济性 在超马氏体不锈钢取得成功之前，对许多应用不锈钢的领域，特别是含二氧化碳，或者含二
1铁素体，奥氏体，马氏体是钢在不同温度下，或是不同处理使得存在形式，首先碳溶在铁中若含量极少，小于0.0218%，在较低温度时就会形成铁素体，碳含量增加的话就会存在铁素体和渗碳体，铁素体和渗碳体机械混合结构和成珠光体，将碳含量小于0.77%的铁加热到727摄氏度以上就会变成奥氏体，奥氏体与铁素体的不同是结构不一样，奥氏体是面形立方，铁素体是体心立方，将奥氏体以极快的速度冷却，它就不能变为低温下的铁素体和渗碳体混合结构，因为碳原子无法扩散，直接就切变成体心立方的马氏体，马氏体是碳过饱和溶于体心立方的铁中，之所以研究这些东西，在于这些结构的性质不同，如，铁素体有好的塑形，但是非常软，马氏体是很硬的，但塑形不怎么样，一般淬火得到的就是马氏体，2正火得到珠光体组织，淬火是将奥氏体变化为马氏体，回火是将马氏体变为铁素体。 加入锰和镍能将奥氏体临界转变温度降至室温以下，使钢在室温下保持奥氏体组织，即所谓奥氏体钢。 3铁素体，奥氏体都有很好的塑性,韧性,珠光体有较高的综合机械性能;莱氏体\渗碳体都是脆性的,硬度高,耐磨性好;索氏体较珠光体有更高的综合机械性能;马氏体分2种:低碳M有很高的强韧性,高碳M有更高的耐磨性;屈氏体较索氏体的层片间距更小,屈服强度更高,弹性更好. 4奥氏体——碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格。晶界比较直，呈规则多边形；淬火钢中残余奥氏体分布在马氏体间的空隙处铁素体——碳与合金元素溶解在a-Fe中的固溶体。 亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。 渗碳体——碳与铁形成的一种化合物。 在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状。过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状。铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状。 珠光体——铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物。 珠光体的片间距离取决于奥氏体分解时的过冷度。过冷度越大，所形成的珠光体片间距离越小。在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。在600~550℃形成的珠光体用金相显微镜放大500倍，不能分辨珠光体片层，仅看到黑色的球团状组织，只有用电子显微镜放大10000倍才能分辨的片层称为屈氏体。 上贝氏体——过饱和针状铁素体和渗碳体的混合物，渗碳体在铁素体针间。 过冷奥氏体在中温（约350~550℃）的相变产物，其典型形态是一束大致平行位向差为6~8od铁素体板条，并在各板条间分布着沿板条长轴方向排列的碳化物短棒或小片；典型上贝氏体呈羽毛状，晶界为对称轴，由于方位不同，羽毛可对称或不对称，铁素体羽毛可呈针状、点状、块状。若是高碳高合金钢，看不清针状羽毛；中碳中合金钢，针状羽毛较清楚；低碳低合金钢，羽毛很清楚，针粗。转变时先在晶界处形成上贝氏体，往晶内长大，不穿晶。 下贝氏体——同上，但渗碳体在铁素体针内。 过冷奥氏体在350℃~Ms的转变产物。其典型形态是双凸透镜状含过饱和碳的铁素体，并在其内分布着单方向排列的碳化物小薄片；在晶内呈针状，针叶不交叉，但可交接。与回火马氏体不同，马氏体有层次之分，下贝氏体则颜色一致，下贝氏体的碳化物质点比回火马氏体粗，易受侵蚀变黑，回火马氏体颜色较浅，不易受侵蚀。高碳高合金钢的碳化物分散度
奥氏体——碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格。晶界比较直，呈规则多边形；淬火钢中残余奥氏体分布在马氏体间的空隙处 铁素体——碳与合金元素溶解在a-Fe中的固溶体。 亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。 渗碳体——碳与铁形成的一种化合物。 在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状。过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状。铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状。 珠光体——铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物。 珠光体的片间距离取决于奥氏体分解时的过冷度。过冷度越大，所形成的珠光体片间距离越小。在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。在600~550℃形成的珠光体用金相显微镜放大500倍，不能分辨珠光体片层，仅看到黑色的球团状组织，只有用电子显微镜放大10000倍才能分辨的片层称为屈氏体。 上贝氏体——过饱和针状铁素体和渗碳体的混合物，渗碳体在铁素体针间。 过冷奥氏体在中温（约350~550℃）的相变产物，其典型形态是一束大致平行位向差为6~8od 铁素体板条，并在各板条间分布着沿板条长轴方向排列的碳化物短棒或小片；典型上贝氏体呈羽毛状，晶界为对称轴，由于方位不同，羽毛可对称或不对称，铁素体羽毛可呈针状、点状、块状。若是高碳高合金钢，看不清针状羽毛；中碳中合金钢，针状羽毛较清楚；低碳低合金钢，羽毛很清楚，针粗。转变时先在晶界处形成上贝氏体，往晶内长大，不穿晶。 下贝氏体——同上，但渗碳体在铁素体针内。 过冷奥氏体在350℃~Ms的转变产物。其典型形态是双凸透镜状含过饱和碳的铁素体，并在其内分布着单方向排列的碳化物小薄片；在晶内呈针状，针叶不交叉，但可交接。与回火马氏体不同，马氏体有层次之分，下贝氏体则颜色一致，下贝氏体的碳化物质点比回火马氏体粗，易受侵蚀变黑，回火马氏体颜色较浅，不易受侵蚀。高碳高合金钢的碳化物分散度比低碳低合金钢高，针叶比低碳低合金钢细。 粒状贝氏体——大块状或条状的铁素体内分布着众多小岛的复相组织。 过冷奥氏体在贝氏体转变温度区的最上部的转变产物。刚形成时是由条状铁素体合并而成的块状铁素体和小岛状富碳奥氏体组成，富碳奥氏体在随后的冷却过程中，可能全部保留成为残余奥氏体；也可能部分或全部分解为铁素体和渗碳体的混合物（珠光体或贝氏体）；最可能部分转变为马氏体，部分保留下来而形成两相混合物，称为M-A组织。 回火马氏体——马氏体分解得到极细的过渡型碳化物与过饱和（含碳较低）的a-相混合组织它由马氏体在150~250℃时回火形成。 这种组织极易受腐蚀，光学显微镜下呈暗黑色针状组织（保持淬火马氏体位向），与下贝氏体很相似，只有在高倍电子显微镜下才能看到极细小的碳化物质点。 回火屈氏体——碳化物和a-相的混合物。 它由马氏体在350~500℃时中温回火形成。其组织特征是铁素体基体内分布着极细小的粒状碳化物，针状形态已逐渐消失，但仍隐约可见，碳化物在光学显微镜下不能分辨，仅观察到暗黑的组织，在电镜下才能清晰分辨两相，可看出碳化物颗粒已明显长大。 回火索氏体——以铁素体为基体，基体上分布着均匀碳化物颗粒。
纯铁在室温时具有体心立方晶格，其晶格常数 a = 2 . 86A ，这种铁称为 a 一 Fe 。若温度升高到 912 ℃ ，纯铁的晶休结构会发生变化，由体心立方晶格转变为面心立方晶格，其晶格常数a =3 . 64 人，这种铁称为γ一 Fe 。当扭度继续升高到 1394 ℃ ，面心立方晶格又重新变为体心立方品格，其晶格常数 a =2 . 93 人，为与 912 ℃ 以下的。γ一 Fe 相区别，称它为e F -δ。若得度降低，则发生可逆转变。上述变化过程可表达如下： 这种随温度变化．固态金属由一种晶格转变为另一种晶格的现象，称为同素异晶转变． 铁素体 F 碳溶于a 一 Fe 铁中的固溶体，称为铁素体，用符号 F 衷示。它仍保待 a 铁的体心立方晶格，铁素体的性能与纯铁相似，即塑性、韧性较好，强度，硬度较低。 奥氏体 A 碳溶于γ一 Fe 铁中的固溶体，称为奥氏体，用符号 A 表示。它仍保持护铁的面心立方品格，其有良好的塑性和低的变形拢力，适合于锻造。 渗碳体 渗碳体是铁和碳的化合物，分子式为分子式为 C F 3e ，含碳量为6.69%。对铸铁有重要意义。 珠光体 P 由铁素体和渗碳体组成的机械混合物，称为珠光体．用符号 P 表示。珠光体的平均含碳爪为 0.77%。珠光体的性能介于硬的渗碳体和软的铁素体之间，硬度适中，强度较好，脆性不大。 莱氏体 L 在 727 ℃ 以上，莱氏体主要由奥氏休和渗碳体组成，称为莱氏体或高温莱氏体，用符号 L 表示．在 727 ℃ 以下，莱氏体主要由珠光体和渗碳体组成，称为变态莱氏体或低温莱氏体，用符号 L 益表示。莱氏体的平均含碳吸为 4.3 ％。是一种婴硬而脆的组织。

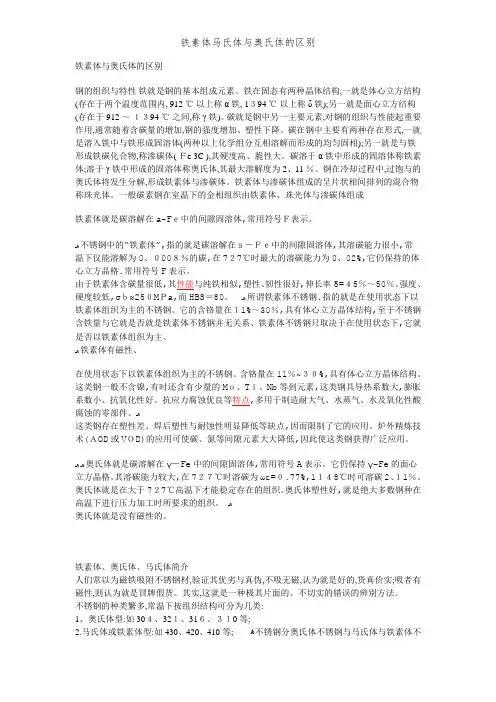

铁素体和奥氏体的区别 钢的组织和特性?铁是钢的基本组成元素。铁在固态有两种晶体结构，一是体心立方结构（存在于两个温度范围内，?912?℃?以上称?α? 铁，?1394?℃?以上称?δ?铁）；另一是面心立方结构（存在 于?912?～?1394?℃?之间，称?γ?铁）。碳是钢中另一主要元素，对钢的组织和性能起重要作用，通常随着含碳量的增加，钢的强度增加、塑性下降。碳在钢中主要有两种存在形式，一是溶入铁中与铁形成固溶体（两种以上化学组分互相溶解而形成的均匀固相）；另一是与铁形成铁碳化合物，称渗碳体（?Fe?3C?），其硬度高、脆性大。碳溶于?α?铁中形成的固溶体称铁素体；溶于?γ?铁中形成的固溶体称奥氏体，其最大溶解度为??％。钢在冷却过程中，过饱和的奥氏体将发生分解，形成铁素体和渗碳体。铁素体和渗碳体组成的呈片状相间排列的混合物称珠光体。一般碳素钢在室温下的金相组织由铁素体、珠光体和渗碳体组成? 铁素体是碳溶解在a－Fe中的间隙固溶体，常用符号F表示。 不锈钢中的“铁素体”,指的是碳溶解在a－Fe中的间隙固溶体，其溶碳能力很小，常温下仅能溶解为％的碳，在727℃时最大的溶碳能力为％, 它仍保持的体心立方晶格.常用符号F表示。
由于铁素体含碳量很低，其 c:\iknow\docshare\data\cur_work\&aid=6148&sid=&click=1&url=http:的是在使用状态下以铁素体组织为主的不锈钢。它的含铬量在11%~30%，具有体心立方晶体结构,至于不锈钢含铁量与它是否是铁素体不锈钢并无关系.铁素体不锈钢只取决于在使用状态下，它是否以铁素体组织为主. 铁素体有磁性. 在使用状态下以铁素体组织为主的不锈钢。含铬量在11%~30%，具有体心立方晶体结构。这类钢一般不含镍，有时还含有少量的Mo、Ti、Nb等到元素，这类钢具导热系数大，膨胀系数小、抗氧化性好、抗应力腐蚀优良等c:\iknow\docshare\data\cur_work\&aid=6025&sid=&click=1&url=http:727℃1148℃727℃是奥氏体不锈钢的三大元素之一（碳、铬、镍）。镍在奥氏体不锈钢中的作用是与碳紧密结合（不锈钢含碳量越大越容易生锈，为了使奥氏体不锈钢既具有强度又不容易生锈，就需要控制碳的含量，而镍正好弥补这一缺陷），增加其强度及硬度。因为镍抗磁性元素，所以奥氏体不锈钢是没有磁性的。因为铁素体不锈钢主要用于加工装饰方面，需具有良好的塑性与韧性，所以它只含极少量的镍元素，因而它是有磁性的。B. 因为马氏体和铁素体的内部电子都有规则的排列;决定磁性的关键因素是排列规则的电子有规律的运动.而镍正好破坏了电子间这种有规则的排列。 为什么不锈钢不生锈铬具有耐腐蚀性。奥氏体不锈钢、马氏体和铁素体不锈钢都含有12%——30%的铬元素，所以它们不生锈。
第32卷第2期 2010年2月 北京科技大学学报Journa l of Un i versity of Sc i ence and Technology Be iji n g Vol .32No .2Feb .2010 超级13Cr 马氏体不锈钢在CO 2及H 2S /CO 2环境中的 腐蚀行为 吕祥鸿1) 赵国仙1) 张建兵2) 谢凯意 3) 1)西安石油大学材料科学与工程学院,西安710065 2)西安石油大学机械工程学院,西安710065 3)衡阳华菱钢管有限公司,衡阳421001 摘 要 在模拟油田腐蚀环境中,通过高温、高压、C O 2和H 2S/CO 2腐蚀实验及电化学测试,研究超级13Cr 马氏体不锈钢的腐蚀行为.结果表明:在C O 2腐蚀环境中,随着温度的升高,超级13Cr 的均匀腐蚀速率呈稍微上升的趋势,点蚀轻微;在H 2S 、 CO 2共存条件下,超级13Cr 的均匀腐蚀速率变化不大,点蚀严重,当Cl -的质量浓度为160g ?L -1 时,其最大点蚀深度可达 28μm.超级13Cr 的点蚀电位明显高于普通13Cr 的点蚀电位,温度升高、Cl -的质量浓度增大和H 2S 气体的存在降低了超级 13Cr 的点蚀电位,而C O 2对超级13Cr 的点蚀电位影响不大;在N 2、CO 2环境中,超级13Cr 的回复电位都在钝化区间,且回复 电位较高,具有良好的再钝化能力.H 2S 气体的存在同样使超级13Cr 的回复电位和点蚀电位显著降低.关键词 马氏体不锈钢;气体腐蚀;均匀腐蚀;点蚀分类号 TG17218 Corrosi on behav i ors of super 13Cr marten siti c st a i n less steel under CO 2and H 2S /CO 2env i ronm en t L ΒX iang 2hong 1) ,ZHAO Guo 2xian 1) ,ZHAN G J ian 2bing 2) ,X IE Kai 2yi 3) 1)School ofMaterial Science and Engineering,Xi πan Shiyou University,Xi πan 710065,China 2)School ofMechanical Engineering,Xi πan Shiyou University,Xi πan 710065,China 3)Hengyang Valin MP M Co .L td .,Hengyang 421001,China ABSTRACT The corr osi on behavi ors of super 13Cr martensitic stainless steel were studied with high te mperature and high p ressure CO 2and H 2S/CO 2test as well as electr oche m ical measure ment at the si m ulated oilfield corr osi on envir on ment .The results show that with increasing te mperature the unifor m corr osi on rate of super 13Cr martensitic stainless steel increases subsequently under CO 2corr o 2si on envir on ment,and the p itting is very slight .Under H 2S/CO 2corr osi on envir on ment,the unifor m corr osi on rate of super 13Cr mar 2tensitic stainless steel changes little,but the p itting becomes severe .W hen the Cl -mass concentrati on is 160g ?L -1 ,the max p itting dep th comes t o 28μm.The p itting potential of super 13Cr martensitic stainless steel is bigger than that of common 13Cr,and it decrea 2ses with increasing te mperature and Cl -mass concentrati on as well as the p resence of H 2S,while it changes slightly in C O 2corr osi on envir on ment .The recovery potential of super 13Cr martensitic stainless steel is in the passivati on zone under N 2and C O 2corr osi on envi 2r on ment,and the higher recovery potential indicates that super 13Cr martensitic stainless steel possesses the superi or re 2passivati on ability .A t the sa me ti m e,the p resence of H 2S makes the recovery potential and p itting potential decrease re markably .KE Y WO RD S martensitic stainless steel;gas corr osi on;unifor m corr osi on;p itting 收稿日期:20092 2062229基金项目:教育部新世纪优秀人才支持计划资助项目(No .NCET 2 207220686);国家自然科学基金资助项目(No .50704026);西安石油大学科技基金研究项目(No .YS29030407) 作者简介:吕祥鸿(1971—),男,副教授,博士,E 2mail:lxhong71@sina https://www.doczj.com/doc/1f2455784.html, 随着CO 2腐蚀日益成为阻碍油田继续开发的主要障碍,耐蚀性能良好的13Cr 马氏体不锈钢在油 田的应用逐渐广泛.塔里木、胜利、文昌和东方等油 田已经在一些含CO 2的油气井中使用了13Cr 材料
