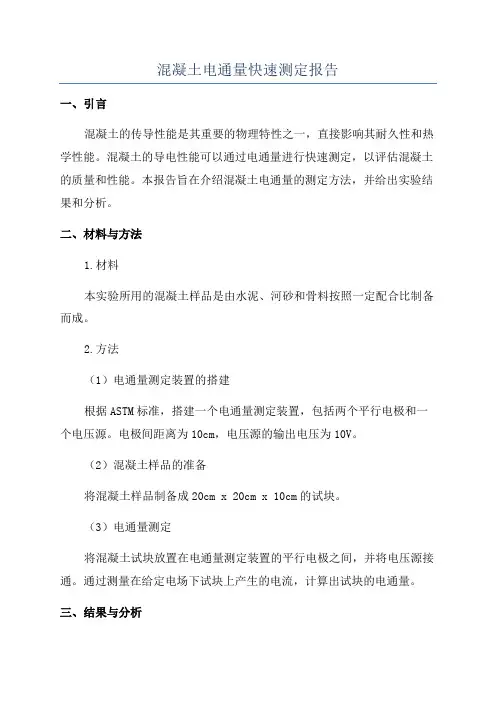

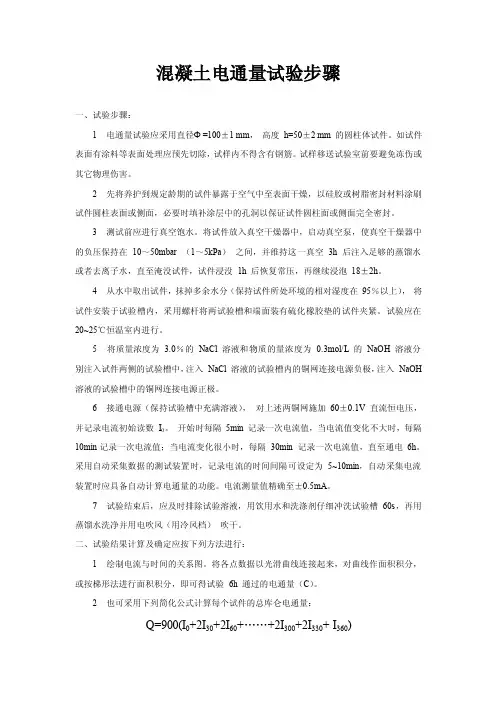

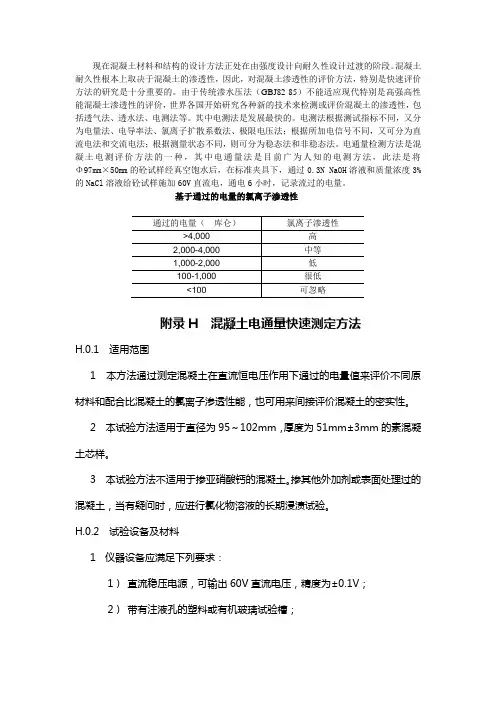

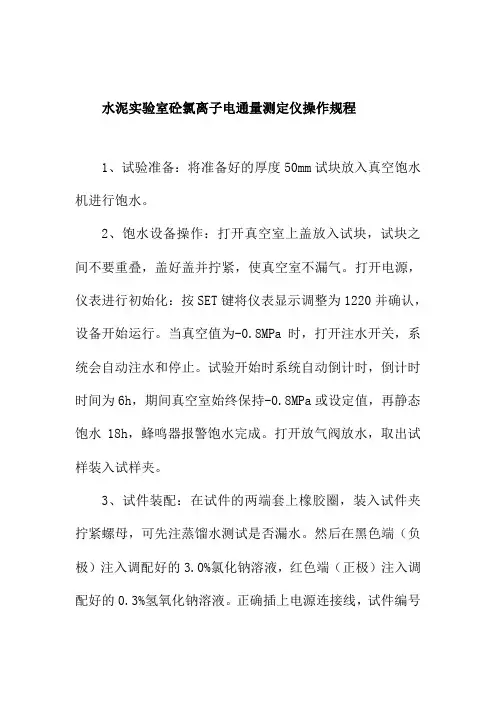

混凝土电通量测定步骤
在规定的56d试验龄期前，对预留的试块进行钻芯制作，试件直径为95~102mm，厚度为51±3mm，试验时以三块试件为一组。
1、将试件暴露于空气中至表面干燥，以硅橡胶或树脂密封材料涂于试件侧面，必要时填补涂层中的孔道以保证试件侧面完全密封。
2、测试前应进行真空饱水。将试件放入1000ml烧杯中，然后一起放入真空干燥器中，启动真空泵，数分钟内真空度达133pa以下，保持真空3小时后，维持这一真空度并注入足够的蒸馏水，直到淹没试件。试件浸泡1小时后恢复常压，再继续浸泡18±2h。
3、从水中取试件，抹掉多余水分，将试件安装于试验槽内，用橡胶密封环或其它密封，并用螺杆将两试验槽和试件夹紧，以确保不会渗漏，然后将
试验装置放在20～23℃的流动水槽中,其水面宜低于装置顶面5mm,试验应在20～25℃恒温室内进行.
4、将浓度为3.0%的氯化钠和0.3mol/L 的氢化纳溶液分别注入试件两侧的试验槽中，注入氯化钠溶液的试验槽内的铜网连接电源负极，注入氢化纳溶液的试验槽中的铜网连接电源正极。
5、接通电源，对上述两铜网施加60V 直流恒电压，并记录电流初始读数Io，通电并保持试验槽中充满溶液。开始时每隔5min记录一次电流值，当电流值变化不大时，每隔10min记录有次电流值，当电流变化很小时，每隔30min记录一次电流值，直至通电6h。
6、绘制电流与时间的关系图，将各点数数据以光滑曲线联系起来，对曲线作面积积分，或按梯形法进行面积积分，即可得到试验6h通过的电量。
7、取同组3个试件通过的电量的平均值，作为该组试件的电流量
混凝土电通量测定步骤
在规定的56d试验龄期前，对预留的试块进行钻芯制作，试件直径为95~102mm，厚度为51±3mm，试验时以三块试件为一组。
8、将试件暴露于空气中至表面干燥，以硅橡胶或树脂密封材料涂于试件侧面，必要时填补涂层中的孔道以保证试件侧面完全密封。
9、测试前应进行真空饱水。将试件放入1000ml烧杯中，然后一起放入真空干燥器中，启动真空泵，数分钟内真空度达133pa以下，保持真空3小时后，维持这一真空度并注入足够的蒸馏水，直到淹没试件。试件浸泡1小时后恢复常压，再继续浸泡18±2h。
混凝土电通量测定步骤
在规定的56天试验龄期前，对预留的试块进行制作，试验直径为厚度为试验时以三块试件为一组。将试件以三块试件为一组。将试件暴露于空气中至表面干燥，以测试前应进行真空饱水。试件放人烧杯中，然后一起放人真空干燥
混凝土配合比控制和管理制度 1、在进行混凝土配合比试验前，应按要求对进场原材料进行复检，然后采用合格的原材料同时配制多种配合比作为拟试验配合比，并对拟试验配合比混凝土的总碱量和Cl-含量进行计算，考察二者是否满足要求，否则，应重新调整原材料或配合比参数。 2、水泥供应商应向用户提供水泥熟料的化学成分和矿物组成、混合材种类和数量，施工单位应对水泥供应商提供的上述资料进行确认。只有当各种原材料的品质满足相应要求时才可进行混凝土配合比试验。 3、混凝土施工前，应按要求，对混凝土用水泥、骨料、矿物掺和料、专用复合外加剂等主要原材料的产品合格证及出厂质量检验报告进行进场检查。 4、拌和站原材料要分类堆放，做好标识，表明材料的名称、规格、数量、进场时间、检验情况等。 5、水泥、外加剂、外掺料等材料要妥善保管，作好防潮、防雨；按进场时间先后顺序分别储存，确保材料在有效期内使用，如果已超过规范规定的有效期，使用前必须经过重新试验，按试验结果判定是否正常使用、或降级使用、或报废处理。 6、严格计量工作。拌和站自动计量系统必须经过计量检定部门的检定，检定合格后方可使用。 7、配合比必须经监理机构验证并书面批复后，方可依据批复的配合比施工，没有批复的配合比严禁使用。 8、在开盘前，试验人员要进行砂、石含水量试验，认真换算施工配合比，填写施工配料单，下发给工地技术负责人，并作好标识；施工过程中，加强监督检查，
严格按照配合比施工。 9、由试验人员负责砂、石材料含水量的检验，混凝土拌和物含气量的检验以及夏季施工原材料的温度及拌和物温度的检验，并根据具体情况调整施工配合比以满足高性能混凝土的质量要求。饱食终日，无所用心，难矣哉。——《论语?阳货》
6. 动弹性模量试验 6.0.1 本方法适用于采用共振法测定混凝土动弹性模量。 6.0.2 动弹性模量试验采用尺寸为100mm×100mm×100mm的棱柱体试件。6.0.3 试验设备应符合下列规定： 1 共振法混凝土动弹性模量测定仪输出频率可调节范围应为（100—200）Hz，输出功率应能使试件产生受迫振动。 2 试件支撑体应采用厚度为20mm的泡沫塑料垫，宜采用表观密度为（16—18）Kg/m3的聚苯板 3 称量设备的最大量程应为20kg，感量不应超过5g。 6.0.4 试验步骤 1 首先应测量试件的质量与尺寸。试件的质量应精确至0.01kg，尺寸的测量应精确至1mm。 2 测定完试件的质量和尺寸后，应将试件放置在支撑体中心位置，成型面应向上，并应将激振换能器的测杆轻轻的压在试件长边侧面中线的1/2处，接收换能器的测杆轻轻的压在试件长边侧面中线距端面5mm处。在测杆接触试件前，宜在测杆于试件接触面涂一薄层黄油或凡士林作为耦合介质，测杆压力的大小应以不出现噪音为准。 3 放置好测杆后，应先调整共振仪的的激振功率和接收增益旋钮至适当位置，然后变换激振频率，并应注意观察指示电表的指针偏转。当指针偏转为最大时，表示试件到达共振状态，应以这时所示的共振频率作为试件的基频振动频率。每一次测量应重复测量两次以上。当两次连续测值之差不超过两个测值的算术平均值的0.5%时，应取这两个测值的算术平均值作为试件的基频振动频率。 4 当用示波器作为显示的仪器时，示波器的图形调成一个正圆时，应将接收换能器移至距试件端部0.224倍试件长处，当指示电表示值为零时，应将其作为真实的共振峰值。 6.0.5 试验结果计算及处理应符合下列规定： 1 动弹性模量应按下式计算： =13.244×10-4×WL3f2/a4 E d ——混凝土动弹性模量（Mpa）； 式中：E d a——正方形截面试件的边长（mm）；
普通混凝土的配合比设计 普通混凝土的配合比是指混凝土的各组成材料数量之间的质量比例关系。确定比例关系的过程叫配合比设计。普通混凝土配合比，应根据原材料性能及对混凝土的技术要求进行计算，并经试验室试配、调整后确定。普通混凝土的组成材料主要包括水泥、粗集料、细集料和水，随着混凝土技术的发展，外加剂和掺和料的应用日益普遍，因此，其掺量也是配合比设计时需选定的。 混凝土配合比常用的表示方法有两种；一种以1m3混凝土中各项材料的质量表示，混凝土中的水泥、水、粗集料、细集料的实际用量按顺序表达，如水泥300Kg、水182 Kg、砂680 Kg、石子1310 Kg；另一种表示方法是以水泥、水、砂、石之间的相对质量比及水灰比表达，如前例可表示为1：2.26：4.37，W/C=0.61，我国目前采用的量质量比。 一、混凝土配合比设计的基本要求 配合比设计的任务，就是根据原材料的技术性能及施工条件，确定出能满足工程所要求的技术经济指标的各项组成材料的用量。其基本要； (1)达到混凝土结构设计要求的强度等级。 (2)满足混凝土施工所要求的和易性要求。 (3)满足工程所处环境和使用条件对混凝土耐久性的要求。 (4)符合经济原则，节约水泥，降低成本。 二、混凝土配合比设计的步骤 混凝土的配合比设计是一个计算、试配、调整的复杂过程，大致可分为初步计算配合比、基准配合比、实验室配合比、施工配合比设计4个设计阶段。首先按照已选择的原材料性能及对混凝土的技术要求进行初步计算，得出“初步计算配合比”。基准配合比是在初步计算配合比的基础上，通过试配、检测、进行工作性的调整、修正得到；实验室配合比是通过对水灰比的微量调整，在满足设计强度的前提下，进一步调整配合比以确定水泥用量最小的方案；而施工配合绋考虑砂、石的实际含水率对配合比的影响，对配合比做最后的修正，是实际应用的配合比，配合比设计的过程是逐一满足混凝土的强度、工作性、耐久性、节约水泥等要求的过程。 三、混凝土配合比设计的基本资料 在进行混凝土的配合比设计前，需确定和了解的基本资料。即设计的前提条件，主要有以下几个方面； (1)混凝土设计强度等级和强度的标准差。 (2)材料的基本情况；包括水泥品种、强度等级、实际强度、密度；砂的种类、表观密度、细度模数、含水率；石子种类、表观密度、含水率；是否掺外加剂，外加剂种类。 (3)混凝土的工作性要求，如坍落度指标。 (4)与耐久性有关的环境条件；如冻融状况、地下水情况等。 (5)工程特点及施工工艺；如构件几何尺寸、钢筋的疏密、浇筑振捣的方法等。 四、混凝土配合比设计中的三个基本参数的确定 混凝土的配合比设计，实质上就是确定单位体积混凝土拌和物中水、水泥。粗集料（石子）、细集料（砂）这4项组成材料之间的三个参数。即水和水泥之间的比例——水灰比；砂和石子间的比例——砂率；骨料与水泥浆之间的比例——单位用水量。在配合比设计中能正确确定这三个基本参数，就能使混凝土满足配合比设计的4项基本要求。
依据标准GB50080-2002《普通混凝土拌合物性能试验方法标准》进行： 3.1坍落度与坍落扩展度法 3.1.1本方法适用于骨料最大粒径不大于40mm、坍落度不小于10mm的混凝土拌合物稠度测定。 3.1.2坍落度与坍落扩展度试验所用的混凝土坍落度仪应符合《混凝土坍落度仪》JG 3021中有关技术要求的规定。 3.1.3坍落度与坍落扩展度试验应按下列步骤进行: 1 湿润坍落度筒及底板，在坍落度筒内壁和底板上应无明水。底板应放置在坚实水平面上，并把筒放在底板中心，然后用脚踩住二边的脚踏板，坍落度筒在装料时应保持固定的位置。 2 把按要求取得的混凝土试样用小铲分三层均匀地装人筒内，使捣实后每层高度为筒高的三分之一左右。每层用捣棒插捣25次。插捣应沿螺旋方向由外向中心进行，各次插捣应在截面上均匀分布。插捣筒边混凝土时，捣棒可以稍稍倾斜。插捣底层时，捣棒应贯穿整个深度，插捣第二层和顶层时，捣棒应插透本层至下一层的表面;浇灌顶层时，混凝土应灌到高出筒口。插捣过程中，如混凝土沉落到低于筒口，则应随时添加。顶层插捣完后，刮去多余的混凝土，并用抹刀抹平。 3清除筒边底板上的混凝土后，垂直平稳地提起坍落度筒。坍落度筒的提离过程应在5一lOs内完成;从开始装料到提坍落度筒的整个过程应不间断地进行，并应在150s内完成。 4提起坍落度筒后，测量筒高与坍落后混凝土试体最高点之间的高度差，即为该混凝土拌合物的坍落度值;坍落度筒提离后，如混凝土发生崩坍或一边剪坏现象，则应重新取样另行测 定;如第二次试验仍出现上述现象，则表示该混凝土和易性不好，应予记录备查。 5 观察坍落后的混凝土试体的豁聚性及保水性。勃聚性的检查方法是用捣捧在已坍落的混凝土锥体侧面轻轻敲打，此时如果锥体逐渐下沉，则表示戮聚性良好，如果锥体倒塌、部分崩裂 或出现离析现象，则表示豁聚性不好。保水性以混凝土拌合物稀浆析出的程度来评定，坍落度筒提起后如有较多的稀浆从底部析出，锥体部分的混凝土也因失浆而骨料外露，则表明此混凝土拌 合物的保水性能不好;如坍落度筒提起后无稀浆或仅有少量稀浆自底部析出，则表示此混凝土拌合物保水性良好。 6当混凝土拌合物的坍落度大于220mm时，用钢尺测量混凝土扩展后最终的最大直径和最小直径，在这两个直径之差小于50mm的条件下，用其算术平均值作为坍落扩展度值;否则，此次试验无效。
1商品混凝土质量管理制度1 科左后旗鸿盛水泥制品有限公司 质量管理制度 1.总则 1．1质量管理的目标是：混凝土产品合格率100%。 2．质量管理组织体系结构： 2．1公司经理是公司产品质量第一责任人，领导质量代表人（即：质量总监）主任工程师、质量技术部及实验室，质量技术部负责公司的质量技术管理工作。3．质量技术部的工作职责： 3．1签发混凝土生产配合比，负责产品过程的质量监控。 3．2保证产品质量满足顾客的技术要求，实现公司的质量目标。 3．3负责编制特殊工程的质量计划、处理用户质量异议和质量问题，及时上报生产过程中出现的技术质量问题。 3．4协助主任工程师处理客户投诉及产品质量事故，积极协助实施公司下达的生产技术质量达标工作。 3．5对产品的生产、原材料采购、生产工艺及作业标准、提出改进意见或建议。对检验合格原材料签发原材料准用证。 3．6制定检查标准，并稽核质量检查人员是否正确实施。
3．7负责质量异常的妥善处理。 3．8检验仪器与量规的管理与校正，及库存品的抽验。 3．9对原材料供应商，外加剂工厂供应商等交货质量进行整理与评价。 3．10制定巡回检验的管理与分析，专案研究并作改善，预防再发防止措施。3．11对客户投诉案件进行分析并实施落实改进措施。 3．12负责资料回馈相关单位。 3．13执行质量管理日常检查工作。 3．14做好质量保证作业。 3．15研究制订并执行质量管理教育训练计划。 3．16制定质量管理规定，推行全面质量管理。 3．17负责其他有关质量管理事宜。 3．18参与产品的研究开发及试制。 3．19定期向主任工程师报送有关质量技术报表。 4．搅拌楼、运输组、泵送组、采购等相关部门，必须协助质量技术部共同做好质量监控工作。 5．生产过程质量技术管理： 5．1所有原材料（水泥、砂石料，掺和料、外加剂）必须
热拌沥青混合料配合比设计方法 1．矿质混合料组成设计 （1）根据道路等级、路面结构层位及结构层厚度等方面要求，按照上述方法，选择适用的沥青混合料类型，并按照表8－22和表8－23（现行规范）或8－24和表8－25（新规范稿）的内容确定相应矿料级配范围，经技术经济论证后确定。 （2）矿质混合料配合比计算 1）组成材料的原始数据测定 按照规定方法对实际工程使用的材料进行取样，测试粗集料、细集料及矿粉的密度，并进行筛分试验，测定各种规格集料的粒径组成。 2）确定各档集料的用量比例 根据各档集料的筛分结果，采用计算法或图解法，确定各规格集料的用量比例，求得矿质混合料的合成级配。矿质混合料的合成级配曲线必须符合设计级配范围的要求，不得有过多的犬牙交错。当经过反复调整仍有两个以上的筛孔超出设计级配范围时，必须对原材料进行调整或更换原材料重新设计。 通常情况下，合成级配曲线宜尽量接近设计级配中限，尤其应使0.075mm、2.36mm、4.75mm等筛孔的通过量尽量接近设计级配范围的中限。对于交通量大、轴载重的道路，合成级配可以考虑偏向级配范围的下限，而对于中小交通量或人行道路等，合成级配宜偏向级配范围的上限。
2．沥青混合料马歇尔试验 沥青混合料马歇尔试验的主要目的是确定最佳沥青用量（以OAC表示）。沥青用量可以通过各种理论公式计算得到，但由于实际材料性质的差异，计算得到的最佳沥青用量，仍然要通过试验进行修正，所以采用马歇尔试验是沥青混合料配合比设计的基本方法。 （1）制备试样 1）马歇尔试件制备过程是针对选定混合料类型，根据经验确定沥青大致用量或依据表4－10推荐的沥青用量范围，在该用量范围内制备一批沥青用量不同、且沥青用量等差变化的若干组（通常为五组）马歇尔试件，并要求每组试件数量不少于4个。 2）按已确定的矿质混合料级配类型，计算某个沥青用量条件下一个马歇尔试件或一组试件中各种规格集料的用量（实践中大多是一个标准马歇尔试件矿料总量1200g左右）。 3）确定一个或一组马歇尔试件的沥青用量（通常采用油石比），按要求将沥青和矿料拌制成沥青混合料，并按上节表8－7（现行规范要求）或表8－9（新规范要求）规定的击实次数和操作方法成型马歇尔试件。 （2）测定试件的物理力学指标 首先，测定沥青混合料试件的密度，并计算试件的理论最大密度、空隙率、沥青饱和度、矿料间隙率等参数。在测试沥青混合料密度时，应根据沥青混合料类型及密实程度选择测试方法。在工程中，吸水率小于0.5%的密实型沥青混合料试件应采用水中重法测定；较密实的沥青混合料试件应采用表干法测定；吸水
建筑 混凝土坍落度试验 砼坍落度试验 1、试验步骤 （1）每次测定前，用湿布湿润坍落度筒、拌和钢板及其他用具，并把筒放在不吸水的刚性 水平底板上，然后用脚踩住 2个脚踏板，使坍落度筒在装料时保持位置固 定。 （2）取拌好的混凝土拌和物15L，用小铲分 3层均匀地装入筒内，使捣实后每层高度为筒 高的 1/3左右。每层用捣棒沿螺旋方向在截面上由外向中心均匀插捣25次。插捣筒边混凝 土时，捣棒可以稍稍倾斜。插捣底层时，捣棒应贯穿整个深度，插捣第二层和顶层时，捣棒 应插透本层至下一层的表面。浇灌顶层时，混凝土应灌到高出筒口，插捣过程中， 如混凝土沉落到低于筒口，则应随时加料，顶层插捣完毕后，刮去多余混凝土，并用镘刀抹平。 （3）清除筒边底板上的混凝土后，垂直平稳地提起坍落度筒。坍落度筒的提离过程应在5～10s内完成。从开始装料到提起坍落度筒的整个过程应不间断地进行，并应 150s内完成。2、试验结果确定与处理 （1）提起坍落度筒后，立即量测筒高与坍落后混凝土试体最高点之间的高度差，即 为该混凝土拌和物的坍落度值。混凝土拌和物坍落度以mm为单位，结果精确至 1mm。（2）坍落度筒提离后，如混凝土发生崩坍或一边剪坏现象，则应重新取样再测定。如第二 次试验仍出现上述现象，则表示该混凝土拌和物和易性不好，应予记录备查。 （3）观察坍落后的混凝土试体的粘聚性和保水性。粘聚性的检查方法是用捣棒在已坍落的 混凝土锥体侧面轻轻敲打，此时，如果锥体逐渐下沉，则表示粘聚性良好，如果锥体倒塌、 部分崩裂或出现离析现象，则表示粘聚性不好。保水性以混凝土拌和物中稀浆析出的程度来 评定。如坍落度筒提起后无稀浆或仅有少量稀浆自底部析出，则表示此混凝土拌和物保水性 良好；坍落度筒提起后如有较多的稀浆从底部析出且锥体部分的混凝土也因失浆而骨料外 露，则表明此混凝土拌和物的保水性能不好。 （4）和易性的调整 1）当坍落度低于设计要求时，可在保持水灰比不变的前提下，适当增加水泥浆量。 2）当坍落度高于设计要求时，可在保持砂率不变的条件下，增加集料的用量。 3）当出现含砂量不足，粘聚性、保水性不良时，可适当增加砂率，反之减小砂率。 混凝土坍落度试验 一、实验目的 混凝土由各组成材料按一定比例配合、搅拌而成。混凝土拌和物的和易性是一项综合性的 指标，它包括流动性、粘聚性和保水性等三方面的性能。由于它的内涵较为复杂，根据我国的现 行标准规定，采用“坍落度”和“维脖稠度”来测定混凝土拌和物的流动性。这里先进行“坍落 度”试验。（本试验适用于坍落度值不小于１０ mm，骨料粒径不大于４０mm混凝土伴和物）。 二、实验设备和仪器
1、砼配合比是根据原材料品质，设计强度等级，耐久性以及施工工艺对工作性的要求，通过试验，调整等步骤选定，经审批后方可使用。 2、搅拌站的计量器具，必须经计量鉴定后，才能投入施工生产。 3、施工生产前，必须提出配合比申请，对工程名称，部位，强度等级，时间，地点，应准确的填写。 4、由现场负责人，领取配合比后，要建立台帐，搅拌机操作人员应根据配合比的各中原材料的重量输入，并认真复核准确计量，砼的坍落度有试验人员调整，满足设计要求时，则可连续生产。 5、根据原材料的含水率，试验人员对配合比进行调整，保证工程质量。 6、严格要求原材料的质量，外加剂必须按批量送检，严禁不合格品进入现场。 7、搅拌站拌和时，其最大允许偏差应符合下列要求，水泥矿物掺和料为±1%；外加剂为±1%；粗细骨料为±2%；拌和用水为±1% 8、原材料向搅拌机投料顺序应为：细骨料，水泥和矿物掺料，水，粗骨料，外加剂。按规定时间进行搅拌 一、生产管理 1、工区工程部根据施工情况，提前4小时以上时间出具含砼等级、数量、使用时间及使用部位的供砼申请单给试验室，试验室在接到工程部提供的供砼申请单后，提前3小时以上时间出据砼施工配合比。 2、拌和站调度在接到技术及试验的供砼申请单后，1小时内下达混凝土施工任务单，连同施工配合比一并交给值班的搅拌站操作员。 3、搅拌站操作员根据施工任务单通知罐车及装载机在30分钟内到位，并在30分钟内调试好搅拌站，保证正常按时拌合。 4、材料准备：砂、石子、水泥、外加剂要保证有一定的库存量。搅拌站调度要随时掌握工地施工进展情况，以及全天混凝土生产情况，根据材料库存量情况随时与物资部保持联系。材料不足应提前一至三天告诉物资部进料、以保证施工用砼。 5、搅拌站操作员根据施工任务单生产合格的混凝土。 二、混凝土运输管理
混凝土配合比设计的步骤 (1)初步配合比的计算 按照已选择的原材料性能及混凝土的技术要求进行初步计算，得出“初步配合比”； (2)基准配合比的确定 经过试验室试拌调整，得出“基准配合比”； (3)实验室配合比的确定 经过强度检验(如有抗渗、抗冻等其他性能要求，应当进行相应的检验)，定出满足设计和施工要求并比较经济的“试验室配合比”(也叫设计配合比)； (4)施工配合比 根据现场砂、石的实际含水率，对试验室配合比进行调整，求出“施工配合比”。 ㈠初步配合比的计算 1)确定配制强度 2)初步确定水灰比值（W/C ） 3)选择每1m3混凝土的用水量(W0) 4)计算混凝土的单位水泥用量(C0) 5)选取合理砂率Sp 6)计算1m3混凝土中砂、石骨料的用量 7)书写初步配合比 (1)确定配制强度(fcu,o) 配制强度按下式计算： σ 645.1..+=k cu v cu f f (2)初步确定水灰比(W/C) 采用碎石时： ,0.46( 0.07)cu v ce C f f W =- 采用卵石时： ,0.48( 0.33)cu v ce C f f W =- (3)选择单位用水量(mW0) ①干硬性和塑性混凝土用水量的确定 a. 水灰比在0.40～0.80范围时，根据粗骨料的品种、粒径及施工要求的混凝土拌合物稠度，其用水量可按表4-20（P104）选取。 b. 水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量，应通过试验确定。 ②流动性和大流动性混凝土的用水量宜按下列步骤进行 a. 以表4-22中坍落度90mm 的用水量为基础，按坍落度每增大20mm 用水量增加5kg ，计算出未掺外加剂时的混凝土的用水量； b. 掺外加剂时的混凝土的用水量可按下式计算： (1) w wo m m αβ=-
普通混凝土坍落度试验步骤 混凝土坍落度主要是指混凝土的塑化性能和可泵性能，影响混凝土坍落度的因素主要有级配变化、含水量、衡器的称量偏差、外加剂的用量，容易被忽视的还有水泥的温度等。坍落度是指混凝土的和易性，具体来说就是保证施工的正常进行，其中包括混凝土的保水性，流动性和粘聚性。 和易性是指混凝土是否易于施工操作和均匀密实的性能，是一个很综合的性能其中包含流动性、粘聚性和保水性。影响和易性主要有用水量、水灰比、砂率以及包括水泥品种、骨料条件、时间和温度、外加剂等几个方面。 混凝土的坍落度，应根据建筑物的结构断面、钢筋含量、运输距离、浇注方法、运输方式、振捣能力和气候等条件决定，在选定配合比时应综合考虑，并宜采用较小的坍落度。 一、适用范围： 集料骨料最大粒径不大于40mm； 坍落度值不小于10mm的混凝土拌合物。 二、坍落度试验的试验设备应符合下列规定: 1、坍落度仪应符合现行行业标准《混凝土坍落度仪》JG/T248的规定； 2、应配备2把钢尺，钢尺的量程不应小于300mm,分度值不应大于1mm； 3、底板应采用平面尺寸不小于1500mmX1500mm、厚度不小于3mm的钢板，其最大挠度不应大于3mm。 三、主要试验设备： 试验室用混凝土小型搅拌机试验步骤： 1、坍落度筒内壁和底板应润湿无明水；底板应放置在坚实水平面上，并把坍落度筒放在底板中心，然后用脚踩住两边的脚踏板，坍落度筒在装料时应保持在固定的位置；
2、混凝土拌合物试样应分三层均匀地装人坍落度筒内，每装一层混凝土拌合物，应用捣棒由边缘到中心按螺旋形均匀插捣25次，捣实后每层混凝土拌合物试样高度约为筒高的三分之一； 3、插捣底层时，捣棒应贯穿整个深度，插捣第二层和顶层时，捣棒应插透本层至下一层的表面； 4、顶层混凝土拌合物装料应高出筒口，插捣过程中，混凝土拌合物低于筒口时，应随时添加； 5、顶层插捣完后，取下装料漏斗，应将多余混凝土拌合物刮去，并沿筒口抹平； 6、清除筒边底板上的混凝土后，应垂直平稳地提起坍落度筒，并轻放于试样旁边；当试样不再继续坍落或坍落时间达30s时，用钢尺测量出简高与坍落后混凝土试体最高点之间的高度差，作为该混凝土拌合物的坍落度值。点击添加图片描述（最多60个字）坍落度简的提离过程宜控制在3s~7s；从开始装料到提坍落度筒的整个过程应连续进行，并应在150s内完成。将坍落度简提起后混凝土发生一边崩坍或剪坏现象时，应重新取样另行测定；第二次试验仍出现一边崩坍或剪坏现象，应予记录说明。混凝土拌合物坍落度值测量应精确至1mm，结果应修约至5mm。 判断混凝土和易性 流动性：测量坍落度； 粘聚性：捣棒敲打锥体侧面； 保水性：观察稀浆程度。 坍落度的选择：
曹县祥隆商砼有限公司 混凝土配合比动态管理制度 一、混凝土的配合比应根据各原材料性能、混凝土的技术性能要求和用途，按照JGJ/T55－2011《普通混凝土配合比设计规程》规定进行计算，并经试拌试验，根据试验结果达到设计要求的情况，进行调整后确定生产用基准配合比。 二、配合比设计和应用除应符合JGJ/T55－2011《普通混凝土配合比设计规程》外，还应符合与混凝土性能要求及应用有关的，现行有效的，其它相关国家标准、行业标准、及规范的规定。 三、根据本公司常用材料设计试配，确定出普通混凝土的系列配合比备用。系列配合比每年验证复核不得少于两次，均需有原材料试验、试配计算书、经验资料，同时结合快速测定水泥强度，以及有效的原材料和混凝土历史检测数据，对配合比进行确定。 四、混凝土生产用配合比的更换、调整前提和原则： 1、根据气候/环境或季节变化进行变更或调整： ①环境气温连续五天日平均温度在5℃以上，开始应用常温配合比；（在基准配合比基础上根据气温的高低变化对混凝土和易性的影响对生产配合比进行微调） ②环境气温连续五天日平均温度低于5℃，开始应用冬季施工配合比；（在基准配合比基础上根据环境气温实际变化情况更换适用于-10℃、-15℃或-20℃的环境温度的防冻型泵送剂并实时对配合比进行微调）
2、当原材料品质出现较大波动时（在原材料进场验收标准要求范围内），应根据品质变化情况，经试拌检验后进行调整。具体如下： ①水泥抗压强度、标稠用水量、粉煤灰需水量比、活性、烧失量、以及外加剂减水率变化等因素导致的预计混凝土强度等性能出现变化的或导致单方混凝土用水量出现较大波动的，为保证混凝土质量，调整胶凝材料用量或掺合料的取代率。 ②砂、石的细度模数、颗粒级配出现较大波动应及时调整砂率以保证施工顺利进行。 ③因砂石含泥量、泥块含量出现较大波动，应调整胶凝材料用量、外加剂用量、等以保证混凝土质量； ④因外加剂减水、坍落度损失控制、以及根据施工实际需要调整混凝土流动性或凝结时间的，调整外加剂掺量。 ⑤如原材料品种和产地有所变更、必须根据原材料检测结果对配合比依据以上方法和原则进行调整，或在重新设计和试配的前提下，更换配合比。 3、因环境温度暂时波动、运输距离、待料时间、施工方式、施工水平、等因素导致的可能影响到混凝土施工结构质量的情况，或为保证特殊施工方式和要求能顺利进行的情况，在保证质量前提下及时对配合比进行相应微整。 五、根据阶段性的混凝土性能统计数据，对配合比进行基于兼顾性能质量和成本的进一步下优化，调整。
水泥混凝土配合比设计步骤 (1) 配制强度：f cu,k=25Mpa f cu,o= f cu,k+1.645* o=25+1.645*5=33.2Mpa (2) 初步确定水灰比：(用经验公式计算，各指标选取) W/C= a a*f ce/(f cu,0 + a a*a b*f ce) =(0.53*36.5) / (33.2+0.53*0.20*36.5) =0.52 (3) 选取单位体积水泥混凝土的用水量： 由水灰比为0.52，混凝土拌合物的坍落度为10-30mm，碎石最大粒径为31.5mm, 在满足混凝土施工要求的基础上选取混凝土的单位用水量为：m wo=175kg/m 3。(4) 计算1m3水泥混凝土水泥用量： 由W/C=0.52,m w0=185 (kg/m3),得m co=m wo/(W/C)=337(kg/m3) 查表符合耐久性要求的最小水泥用量为320kg/m 3，所以取按强度计算的单位水 泥用量m co=337 ( kg/m 3) (5) 选取合理砂率，计算粗细集料用量：最大粒径31.5mm，水灰比0.52,查表 取混凝土砂率B s =35%o (6) 计算一组(3块试件)水泥混凝土各材料用量 3水用量175kg/ m '水泥用量337kg/m 砂用量680 kg/m 碎石用量1263 kg/m
(7) 配合比确定: 个人认为，单位用水量可取180(kg/m3) ，为保证混凝土强度，水灰比取0.5，单 位水泥用量360(kg/m3) ，根据密度法计算配合比，假定表观密度为2400 (kg/m3 )，单位粗集料用量与单位细集料用量为未知量，可设方程求解 M c0+ M g0+ M s0+ M w0=2400 M s0/ (M s0+ M g0 )*100=35 解得M g0=1560(kg/m3) ，M s0=840 (kg/m3) 通过计算得到个人的配合比为:单位用水量:单位水泥用量:单位细集料用量:单位粗集料用量=180:360: 840:1560
塌落度试验规范要求 篇一：试块取样标准和制作方法及塌落度检测 试块取样标准和制作方法 （一）现场搅拌混凝土 根据《混凝土结构工程施工质量验收制约》（GB 50204-2002）和《混凝土强渡检验评定标准》（GBJ107－87）的规定，用于检查结构构件混凝土强渡的试件，应在混凝土的浇筑地点随机抽取。取样和试件留置应符合以下规定： 1、每拌制100盘但不超过100立方米的同配合比的混凝土，取样次数不得少于一次； 2、每工作班拌制的同一配合比的混凝土不足100盘时，其取样次数不得少于一次； 3、当一次连续浇筑超过1000立方米时，同一配合比的混凝土每200立方米取样不得少于一次； 4、同一楼层、同一配合比的混凝土，取样不得少于一次； 5、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。 （二）结构实体检验用同条件养护试件 根据《混凝土结构工程施工质量验收制约》的规定，结构实体检验用用同条件养护试件的留置方式和取样数量应符合以下规定：
1、对涉及混凝土结构安全的重要部位应举行结构实体检验，其内容包括混凝土强渡、钢筋保护层厚渡及工程合同约定的项目等。 2、同条件养护试件应由各方在混凝土浇筑进模处见证取样。 3、同一强渡等级的同条件养护试件的留置不宜少于10组，留置数量不应少于3组。 4、当试件达到等效养护龄期时，方可对同条件养护试件举行强渡试验。所谓等效养护龄期，就是逐日累计养护温渡达到600℃℃的环境中静置一昼夜至二昼夜，然后编号、拆模。拆模后应马上放进温渡为20±2℃，相对湿渡为95%以上的标准养护室中养护，或在温渡为20±2℃的不流动的氢氧化钙饱和溶液中养护。标准养护室内的试件应放在支架上，彼此间隔10～20mm，试件表面应保持潮湿，并不得被水直接冲淋。 混凝土坍落度简介 混凝土坍落度主要是指混凝土的塑化性能和可泵性能，影响混凝土坍落度主要有级配变化、含水量、衡器的称量偏差，外加剂的用量容易被忽视的还有水泥的温度几个方面。坍落度是指混凝土的和易性，具体来说就是保证施工的正常进行，其中包括混凝土的保水性，流动性和粘聚性。 和易性是指混凝土是否易于施工操作和均匀密实的性能，是一个很综合的性能其中包含流动性、粘聚性和保水性。影响和易性主要有用水量、水灰比、砂率以及包括水泥品种、骨料条件、时间和温度、外加剂等几个方面。
通知 签发： 局指所属各项目部： 为加强混凝土质量控制，严格拌和站管理，现将混凝土管理制度发至各单位，请各项目部按照文件体系的要求严格控制混凝土质量；另外该文件做为对《管理制度标准化》的补充，请各项目部及时更新《管理制度标准化》，请务必认真执行。 中铁五局成绵乐铁路工程指挥部 二〇〇九年十一月十三日 中铁五局成绵乐铁路工程指挥部混凝土管理制度 1.1总则 1.1.1 为深入贯彻执行铁路建设项目标准化管理工作，加强质量管理，提高本项目混凝土生产水平，降低生产成本，结合本项目实际制定本制度。 1.1.2 本制度包括拌合站的规划及建设、原材料质量控制、配合比设计、施工配合换算、混凝土搅拌、运输、浇筑、拆模、养护、取样等要求。 1.1.3 严格执行国家、铁道部各种有关的技术规范，加强原材料检测和混凝土的试配工作，抓好混凝土生产质量的检测和监督工作，不断积累可靠的经验，切实做到“事先控制，层层把关”，提高混凝土质量的预控水平。 1.2 拌合站建设要求 混凝土供应的总体方案决定了拌合站的建设规模、资金投入和后期的运营效益。因此，局指挥部在制定总体方案时应综合考虑项目规模、工程分布、结构混凝土总方
量、生产高峰期混凝土需要量和工期等要求，合理确定拌合站的数量、位置、建设规模，从而确定所需采购的搅拌站的生产能力。 1.2.1 场地布置 1.2.1.1拌合站建设应合理划分清洗区、材料计量区、材料库、骨料堆放区及运输车辆停放区等功能区域。 1.2.1.2拌合站站界应封闭，场内主要作业区、堆放区、站内道路应作硬化处理，场地应完善排水设施，排水畅通。 1.2.1.3 站内醒目位置应设置工程公示牌、平面图、安全生产牌、消防保卫牌、管理人员名单及监督电话牌、文明施工牌等明示标志。工程公示牌、平面布置图、安全质量环保目标公示牌等标识标牌按照《铁路建设项目现场安全文明标志》及指挥部《现场标识标牌标准》要求执行。 1.2.1.4 建立足够的骨料仓，砂子、碎石必须实行分区存放，按“待检区”和“合格区”分别设置，每个区内应按不同品种和规格用隔离墙分离，同时设置或预留必要的冲洗或筛分设施，骨料仓大小应能满足施工储料需求。 1.2.1.5拌合站内应设置试验操作间及标准养护室。试验操作间面积不应小于 20m2。标准养护室面积40m2，配置全自动标准养护室控温控湿设备。 1.2.2 人员配备 1.2.2.1拌合站应设置站长1名、技术负责人1名、试验负责1名、技术与管理人员若干名，人数配置与数量应满足砼连续生产的需要。 1.2.2.2试验人员必须有一定的混凝土施工管理经验，具备相应的资格(持证上岗)，工作必须一丝不不苟，严格执行试验的有关规定。 1.2.3 搅拌设备 搅拌站设备的选型参考《中铁五局混凝土拌合站作业指南》进行。 1.2.4 试验设备配置 序号检测项目设备数量备注 1 细度模数砂标准筛1套 2 含水率调温电炉1台
混凝土动态弹性模量测定仪 洛阳卓声检测仪器有限公司 混凝土弹性模量测定仪通过合适的外力给定试样脉冲激振信号，当激振信号中的某一频率与试样的固有频率相一致时，产生共振，此时振幅大，延时长，这个波通过测试探针或测量话筒的传递转换成电讯号送入仪器，测出试样的固有频率，由公式计算得出杨氏模量E、剪切模量G及泊松比U。 混凝土弹性模量测定仪本仪器适用于混凝土（砼）材料的杨氏模量、剪切模量、泊松比及阻尼比的测试，也可用于高温环境下进行高温弹性模量性能进行测试。符合标准GB/T 50082-2009 普通混凝土长期性能和耐久性能试验方法标准（动态弹性模量测试方法）、ASTM
C 215-14 Standard Test Method for Fundamental Transverse, Longitudinal, and Torsional Resonant Frequencies of Concrete Specimens、水泥、混凝土材料的弯曲固有频率、扭曲频率测试方法；ASTM E 1876-01（2009）Standard Test Method for Dynamic Young’s Modulus, Shear Modulus, and Poisson’s Ratio by Impulse Excitation of Vibration 固体材料杨氏模量、剪切模量和泊松比试验方法(脉冲激振法) 等。 混凝土弹性模量测定仪可对混凝土长期性及耐久性进行在线连续观测，也可对混凝土的最佳凝固时间进行连续在线测试，很大程度的缩短混凝土的研发周期，对混凝土的生产、使用及研发起到很到的辅助作用。 混凝土弹性模量测定仪技术参数 测试方法：脉冲激振法 测量范围：1～300GPa (可通过改变试样尺寸适当扩大量程) 测量项目：杨氏模量、剪切模量、泊松比及阻尼比 测量误差：±0.5％ 频率范围：20～22000Hz 频率精度：0.1HZ 灵敏度(mV/Pa): 1 mV/Pa 采样率：44.1k/48k/88.2k/96k/176.4k/192k Hz 输入阻抗：1.8KΩ 试样形状：长条状 试样尺寸：长度（30～200）mm；宽度（2～60）mm 长度/高度≥5 混凝土弹性模量测定仪仪器特点 ●无损检测，测后试样可用于其它测试； ●可测试材料的阻尼比，从室温至高温； ●非接触式检测，不需要与试样耦合，测后试样表面洁净； ●不需连续输出频率从小到大的正弦波信号给发射探头（此处采用国际推崇方法）； ●测试准确，操作简单、快速； ●可直观观察材料的共振峰，也可同一界面观察谐振峰（如果试样有层裂、大的缺陷时会 出现谐振峰）； ●采用进口高精度、稳定性好的传感器与数据处理器； ●采用国外先进软件，数据分析精度高，操作界面友好。
混凝土配合比设计的步骤 1．计算配合比的确定 (1)计算配制强度 当具有近期同一品种混凝土资料时，σ可计算获得。并且当混凝土强度等级为C20或C25，计算值<2.5 MPa 时，应取σ=2.5 MPa ；当强度等级≥ C30，计算值低于<3.0 MPa 时，应取用σ=3.0 MPa 。否则，按规定取值。 (2)初步确定水灰比(W/C) （混凝土强度等级小于C60） a α、 b α回归系数，应由试验确定或根据规定选取： ce f 水泥28d 抗压强度实测值，若无实测值，则 ce f ，g 为水泥强度等级值，c γ为水泥强度等级值的富余系数。 若水灰比计算值大于表4 - 24中规定的最大水灰比值时，应取表中规定的最大水灰比值 (3)选取1 m3混凝土的用水量(0w m ) 干硬性和塑性混凝土用水量： ①根据施工条件按表4-25选用适宜的坍落度。 σ6451.,,+=k cu t cu f f ce b a cu ce a f f f C W ααα+=0,g ce c ce f f ,γ=
②水灰比在0.40～0. 80时，根据坍落度值及骨料种类、粒径，按表4-26选定1 m3混凝土用水量。 流动性和大流动性混凝土的用水量： 以表4- 26中坍落度90 mm 的用水量为基础，按坍落度每增大20 mm 用水量增加5 kg 计算出未掺外加剂时的混凝土的用水量； 掺外加剂时的混凝土用水量： wa m 是掺外加剂混凝土每立方米混凝土的用水量；0w m 未掺外加剂混凝土每立方米混凝土的用水量；β外加剂的减水率。 (4)计算混凝土的单位水泥用量() 如水泥用量计算值小于表4- 24中规定量，则应取规定的最小水泥用量。 (5)选用合理的砂率值(βs) 坍落度为10～60 mm 的混凝土：如无使用经验，砂率可按骨料种类、粒径及水灰比，参照表4- 27选用 坍落度大于60 mm 的混凝土：在表4- 27的基础上，按坍落度每增大20 mm ，砂率增大1%的幅度予以调整； 坍落度小于10 mm 的混凝土：砂率应经试验确定。 6)计算粗、细骨料的用量(mg0，ms0) A.重量法： 0c m 、0g m 、0s m 、0w m 为1m3混凝土的水泥用量、粗骨料用量、细骨料用量和用水量。cp m 为1m3混凝土拌合物的假定重量，取2350～2450 kg/m3。 ()β-=10w wa m m 0c m C W m m w c 0 0=cp w s g c m m m m m =+++0000%100000?+=g s s s m m m β
混凝土 试验单位：云南工商学院建筑工程学院 试验班级：2012级土木工程5班 组号：第1组 组长：金端斌 成员：金端斌，陈飞，马伊帅，唐国银，柳帅，熊安林，李雄伟，饶启彬。 指导老师：肖松涛 一．混凝土坍落度。 混凝土坍落度主要是指混凝土的塑化性能和可泵性能，影响混凝土坍落度主要有级配变化、含水量、衡器的称量偏差，外加剂的用量容易被忽视的还有水泥的温度几个方面。坍落度是指混凝土的和易性，具体来说就是保证施工的正常进行，其中包括混凝土的保水性，流动性和粘聚性。 和易性是指混凝土是否易于施工操作和均匀密实的性能，是一个很综合的性能其中包含流动性、粘聚性和保水性。影响和易性主要有用水量、水灰比、砂率以及包括水泥品种、骨料条件、时间和温度、外加剂等几个方面。 混凝土的坍落度,应根据建筑物的结构断面、钢筋含量、运输距离、浇注方法、运输方式、振捣能力和气候等条件决定，在选定配合比时应综合考虑，并宜采用较小的坍落度。 二．实验目的。 混凝土由各组成材料按一定比例配合、搅拌而成。混凝土拌和物的和易性是一项综合性的指标，它包括流动性、粘聚性和保水性等三方面的性能。由于它的内涵较为复杂，根据我国的现行标准规定，采用“坍落度”和“维脖稠度”来测定混凝土拌和物的流动性。这里先进行“坍落度”试验。 试验设备和器材：坍落度筒和弹头型捣棒、铁锹、卷尺、镘刀、磅称等。 适用范围：适用于坍落度大于10mm，集料公称最大粒径不大于31.5mm水泥混凝土的坍落度。 三．试验步骤： 1．先用湿布抹湿坍落筒，铁锹，拌和板等用具。坍落筒为上口直径100mm，下口直径200mm，高300mm，呈喇叭状。 2．称量材料：
质量管理控制制度 1.总则 1．1质量管理的目标是：混凝土产品合格率100%。 2．质量管理组织体系结构： 2．1公司经理是公司产品质量第一责任人，领导质量代表人（即：质量总监）主任工程师、质量技术部及实验室，质量技术部负责公司的质量技术管理工作。3．质量技术部的工作职责： 3．1签发混凝土生产配合比，负责产品过程的质量监控。 3．2保证产品质量满足顾客的技术要求，实现公司的质量目标。 3．3负责编制特殊工程的质量计划、处理用户质量异议和质量问题，及时上报生产过程中出现的技术质量问题。 3．4协助主任工程师处理客户投诉及产品质量事故，积极协助实施公司下达的生产技术质量达标工作。 3．5对产品的生产、原材料采购、生产工艺及作业标准、提出改进意见或建议。对检验合格原材料签发原材料准用证。 3．6制定检查标准，并稽核质量检查人员是否正确实施。 3．7负责质量异常的妥善处理。 3．8检验仪器与量规的管理与校正，及库存品的抽验。 3．9对原材料供应商，外加剂工厂供应商等交货质量进行整理与评价。 3．10制定巡回检验的管理与分析，专案研究并作改善，预防再发防止措施。3．11对客户投诉案件进行分析并实施落实改进措施。 3．12负责资料回馈相关单位。
3．13执行质量管理日常检查工作。 3．14做好质量保证作业。 3．15研究制订并执行质量管理教育训练计划。 3．16制定质量管理规定，推行全面质量管理。 3．17负责其他有关质量管理事宜。 3．18参与产品的研究开发及试制。 3．19定期向主任工程师报送有关质量技术报表。 4．搅拌楼、运输组、泵送组、采购等相关部门，必须协助质量技术部共同做好质量监控工作。 5．生产过程质量技术管理： 5．1所有原材料（水泥、砂石料，掺和料、外加剂）必须符合现行国家标准中所规定的技术指标。 5．2水泥：必须是持有国家颁发的生产许可证、采用旋窑生产水泥质量必须符合国家标准。 5．3砂石料：质量符合标准规范要求。定点采购。 5．4掺和料：经检验各项指标应符合国家相关标准。 5．5原材料售货单位必须提供产品三证（生产许可证、合格证，检验报告）。质量技术部负责保管原材料的出厂质保书。 5．6预拌混凝土购销合同中对原材料有特别约定的，应遵守约定。 5．7材料供应单位应当相对固定，应选定产品质量稳定、信誉可靠的企业作为长期合作对象。 5．8材料进场后，材料人员应认真组织验收，并收存产品质量合格“三证”必
混凝土坍落度试验 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
混凝土坍落度试验 砼坍落度试验 1、试验步骤 （1）每次测定前，用湿布湿润坍落度筒、拌和钢板及其他用具，并把筒放在不吸水的刚性水平底板上，然后用脚踩住2个脚踏板，使坍落度筒在装料时保持位置固定。 （2）取拌好的混凝土拌和物15L，用小铲分3层均匀地装入筒内，使捣实后每层高度为筒高的1/3左右。每层用捣棒沿螺旋方向在截面上由外向中心均匀插捣25次。插捣筒边混凝土时，捣棒可以稍稍倾斜。插捣底层时，捣棒应贯穿整个深度，插捣第二层和顶层时，捣棒应插透本层至下一层的表面。浇灌顶层时，混凝土应灌到高出筒口，插捣过程中，如混凝土沉落到低于筒口，则应随时加料，顶层插捣完毕后，刮去多余混凝土，并用镘刀抹平。 （3）清除筒边底板上的混凝土后，垂直平稳地提起坍落度筒。坍落度筒的提离过程应在5～10s内完成。从开始装料到提起坍落度筒的整个过程应不间断地进行，并应150s内完成。 2、试验结果确定与处理 （ 1）提起坍落度筒后，立即量测筒高与坍落后混凝土试体最高点之间的高度差，即为该混凝土拌和物的坍落度值。混凝土拌和物坍落度以mm为单位，结果精确至1mm。（2）坍落度筒提离后，如混凝土发生崩坍或一边剪坏现象，则应重新取样再测定。如第二次试验仍出现上述现象，则表示该混凝土拌和物和易性不好，应予记录备查。（3）观察坍落后的混凝土试体的粘聚性和保水性。粘聚性的检查方法是用捣棒在已坍落的混凝土锥体侧面轻轻敲打，此时，如果锥体逐渐下沉，则表示粘聚性良好，如果锥体倒塌、部分崩裂或出现离析现象，则表示粘聚性不好。保水性以混凝土拌和物中稀浆析出的程度来评定。如坍落度筒提起后无稀浆或仅有少量稀浆自底部析出，则表示此混凝土拌和物保水性良好；坍落度筒提起后如有较多的稀浆从底部析出且锥体部分的混凝土也因失浆而骨料外露，则表明此混凝土拌和物的保水性能不好。（4）和易性的调整 1）当坍落度低于设计要求时，可在保持水灰比不变的前提下，适当增加水泥浆量。 2）当坍落度高于设计要求时，可在保持砂率不变的条件下，增加集料的用量。 3）当出现含砂量不足，粘聚性、保水性不良时，可适当增加砂率，反之减小砂率。 混凝土坍落度试验 一、实验目的 混凝土由各组成材料按一定比例配合、搅拌而成。混凝土拌和物的和易性是一项综合性的指标，它包括流动性、粘聚性和保水性等三方面的性能。由于它的内涵较为复杂，根据我国的现行标准规定，采用“坍落度”和“维脖稠度”来测定混凝土拌和物的流动性。这里先进行“坍落度”试验。（本试验适用于坍落度值不小于１０mm，骨料粒径不大于４０mm混凝土伴和物）。
