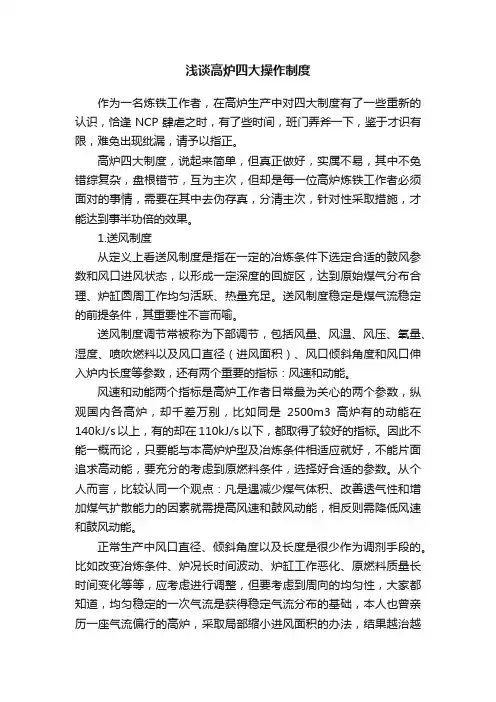

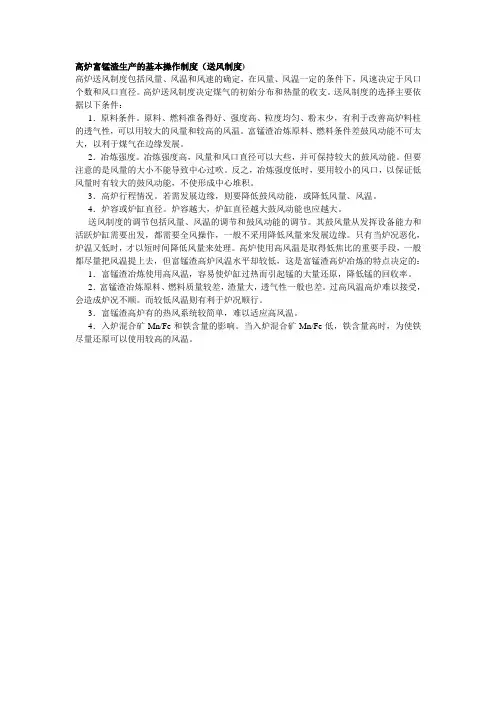

送风制度
1.送风制度的概念
在一定的冶炼条件下，确定合适的鼓风参数和风口进风状态。
2.适宜鼓风动能的选择
高炉鼓风所具有的机械能叫鼓风动能。适宜鼓风动能应根据下列因素选择：
◆原料条件
原燃料条件好，能改善炉料透气性，利于高炉强化冶炼，允许使用较高的鼓风动能。原燃料条件差，透气性不好，不利于高炉强化冶炼，只能维持较低的鼓风动能。
◆燃料喷吹量
高炉喷吹煤粉，炉缸煤气体积增加，中心气流趋于发展，需适当扩大风口面积，降低鼓风动能，以维持合理的煤气分布。但随着冶炼条件的变化，喷吹煤粉量增加，边缘气流增加。这时不但不能扩大风口面积，反而应缩小风口面积。因此，煤比变动量大时，鼓风动能的变化方向应根据具体实际情况而定。
◆风口面积和长度
在一定风量条件下，风口面积和长度对风口的进风状态起决定性作用。
风口面积一定，增加风量，冶强提高，鼓风动能加大，促使
中心气流发展。为保持合理的气流分布，维持适宜的回旋区长度，必须相应扩大风口面积，降低鼓风动能。
◆高炉有效容积
在一定冶炼强度下，高炉有效容积与鼓风动能的关系见表4—1。
表4—1 高炉有效容积与鼓风动能的关系
高炉适宜的鼓风动能随炉容的扩大而增加。炉容相近，矮胖多风口高炉鼓风动能相应增加。
鼓风动能是否合适的直观表象见表4—2。
表4—2 鼓风动能变化对有关参数的影响
3.合理的理论燃烧温度的选择
风口前焦炭和喷吹燃料燃烧所能达到的最高绝热温度，即假定风口前燃料燃烧放出的热量全部用来加热燃烧产物时所能达到的最高温度，叫风口前理论燃烧温度。
理论燃烧温度的高低不仅决定了炉缸的热状态，而且决定炉缸煤气温度，对炉料加热和还原以及渣铁温度和成分、脱硫等产生重大影响。
适宜的理论燃烧温度，应能满足高炉正常冶炼所需的炉缸温度和热量，保证渣铁的充分加热和还原反应的顺利进行。理论燃烧温度过高，高炉压差升高，炉况不顺。理论燃烧温度过低，渣铁温度不足，炉况不顺，严重时会导致风口灌渣，甚至炉冷事故。
理论燃烧温度提高，渣铁温度相应提高，见图4—1。
图4—1 理论燃烧温度t理与铁水温度的关系
大高炉炉缸直径大，炉缸中心温度低，为维持其透气性和透液性，应采用较高的理论燃烧温度，见图4—2。
图4—2 炉容与理论燃烧温度t理的关系
影响理论燃烧温度的因素
◆鼓风温度
鼓风温度升高，则带入炉缸的物理热增加，从而使t理升高。一般每±100℃风温可影响理论燃烧温度±80℃。
◆鼓风湿分
由于水分分解吸热，鼓风湿分增加，t理降低。鼓风中±1g／m3湿分，风温干9℃。
◆鼓风富氧率
鼓风富氧率提高，N2含量降低，从而使t理升高。鼓风含氧量±l％，风温±35～45℃
◆喷吹燃料
高炉喷吹燃料后，喷吹物的加热、分解和裂化使t理降低。各种燃料的分解热不同，对t理的影响也不同。对t理影响的顺序为天然气、重油、烟煤、无烟煤，喷吹天然气时t理降低幅度最大。每喷吹10kg煤粉t理降低20～30℃，无烟煤为下限，烟煤为上限。
4.送风制度的调节
◆风量
增加风量，综合冶炼强度提高。在燃料比降低或燃料比维持不变的情况下，风量增加，下料速度加快，生铁产量增加料速超过正常规定应及时减少风量。
当高炉出现悬料、崩料或低料线时，要及时减风，并一次减到所需水平。
渣铁未出净时，减风应密切注意风口状况，防止风口灌渣当炉况转顺，需要加风时，不能一次到位，防止高炉顺行破坏。两次加风应有一定的时间间隔。
◆风温
提高风温可大幅度地降低焦比。
提高风温能增加鼓风动能，提高炉缸温度活跃炉缸工作，促进煤气流初始分布合理，改善喷吹燃料的效果。
在喷吹燃料情况下，一般不使用风温调节炉况，而是将风温固定在较高水平上，通过喷吹量的增减来调节炉温。
当炉热难行需要撤风温时，幅度要大些，一次撤到高炉需要的水平；炉况恢复时逐渐将风温提高到需要的水平，提高风温速度不超过50℃／h。
在操作过程中，应保持风温稳定，换炉前后风温波动应小于30℃。
◆风压
风压直接反映炉内煤气与料柱透气性的适应情况。
◆鼓风湿分
鼓风中湿分增加lg／m3，相当于风温降低9℃，但水分分解出的氢在炉内参加还原反应，又放出相当于3℃风温的热量加湿鼓风需要热补偿，对降低焦比不利。
◆喷吹燃料
喷吹燃料在热能和化学能方面可以取代焦炭的作用。
把单位燃料能替换焦炭的数量称为置换比。
随着喷吹量的增加，置换比逐渐降低，对高炉冶炼会带来不
利影响。提高置换比措施有提高风温给予热补偿、提高燃烧率、改善原料条件以及选用合适的操作制度。
喷吹燃料具有“热滞后性”。即喷吹燃料进入风口后，炉温的变化要经过一段时间才能反映出来，这种炉温变化滞后于喷吹量变化的特性称为“热滞后性”。热滞后时间大约为冶炼周期的70％，热滞后性随炉容、冶炼强度、喷吹量等不同而不同。
用喷吹量调节炉温时，要注意炉温的趋势，根据热滞后时间，做到早调，调剂量准确。
◆富氧鼓风
富氧后能够提高冶炼强度，增加产量。
富氧鼓风能提高风口前理论燃烧温度，有利于提高炉缸温度，补偿喷煤引起的理论燃烧温度的下降。
增加鼓风含氧量，有利于改善喷吹燃料的燃烧。
富氧鼓风使煤气中N2含量减少，炉腹CO浓度相对增加，有利于间接反应进行；同时炉顶煤气热值提高，有利于热风炉的燃烧，为提高风温创造条件。
富氧鼓风只有在炉况顺行的情况下才能进行。
在大喷吹情况下，高炉停止喷煤或大幅度减少煤量时，应及时减氧或停氧。

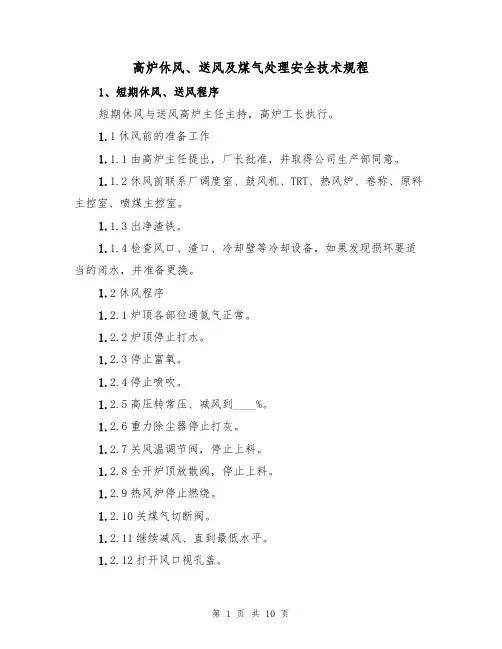

高炉的休风送风及煤气 处理 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
高炉的休风、送风及煤气处理1短期休风、送风程序 短期休风与送风由值班长主持，高炉工长执行。 1)休风前的准备工作 (1)由高炉值班工长提出，值班长批准，并取得作业区调度室、燃气调度室同意。 (2)休风前联系作业区调度室、动力作业区调度室，通知鼓风机、热风炉、卷扬主控室、煤粉喷吹。 (3)出净渣铁 (4)检查风口、冷却壁等冷却设备，如果发现损坏要适当的闭水，并准备更换。 2)休风程序 (1)向炉顶各部通蒸汽。
(2)炉顶停止打水。 (3)停止富氧。 (4)停止喷吹。 (5)高压转常压、减风到50%。 (6)除尘器停止打灰。 (7)关风温调节阀，停止上料。 (8)全开炉顶放散阀。 (9)热风炉停止燃烧。 (10)关煤气切断阀（事先要通知燃气管理室）。 (11)继续减风、直到最低水平。 (12)打开风口视孔盖。
(13)高炉发出“休风指令”。 (14)关送风热风炉的热风阀、冷风阀，开废气阀放净废气。 (15)开倒流阀进行倒流休风。 (16)热风炉发出：“休风操作完毕信号”。 3)短期休风的送风 (1)休风检修项目和任务完成，插好煤枪。 (2)关上风口视孔盖。 (3)高炉发出送风指令。 (4)关倒流阀停止倒流。 (5)开送风热风炉的冷风阀、热风阀，同时关上废气阀。 (6)热风炉发出“送风操作完毕”信号。
(7)逐渐关放风阀回风。 (8)开冷风大闸及风温调节阀。 (9)通知燃气作业区送煤气。 (10)开煤气切断阀 (11)关炉顶放散阀。 (12)关炉顶蒸汽 (13)高炉视炉况转入正常操作。 (14)联系燃气调度热风炉点炉。 4)短期休风、送风的注意事项 1)为了防止煤气爆炸，必须往炉顶各部通入蒸汽或氮气，在休风期间要保持其炉顶压力为正压。
生产车间管理制度30条 生产车间管理制度第1条：全体员工须按要求佩戴厂牌（应正面向上佩戴于胸前），穿厂服。不得穿拖鞋进入车间。 生产车间管理制度第2条：工作时间内所有员工倡导普通话，在工作及管理活动中严禁有地方观念或省籍区分。 生产车间管理制度第3条：每一天正常上班时间为8小时，晚上如加班依生产需要临时通知。若晚上需加班，在下午16：30前填写加班人员申请表，报经理批准并送人事部门作考勤依据。 生产车间管理制度第4条：工作时间内，车间主任、质检员和其它管理人员因工作关系在车间走动，其他人员不得离开工作岗位相互窜岗，若因事需离开工作岗位须向车间主任申请方能离岗。 生产车间管理制度第5条：按时上、下班（员工参加早会须提前5分钟到岗），不迟到，不早退，不旷工（如遇赶货，上、下班时间按照车间安排执行），有事要请假，上、下班须排队依次打卡。严禁代打卡及无上班、加班打卡。违者依《考勤管理制度》处理。 生产车间管理制度第6条：上班后半小时内任何人不得因私事而提出离岗，如有私事要求离岗者，须事先向车间主任申请，经批准方可离岗，离岗时间不得超过15分钟。 生产车间管理制度第7条：员工在车间内遇上厂方客人或厂部高层领导参观巡察时，组长以上干部应起立适当问候或有必要的陪同，作业员照常工作，不得东张西望。群众进入车间要相互礼让，个性是遇上客人时，不能争道抢行。
生产车间管理制度第8条：禁止在车间吃饭、吸烟、聊天、嬉戏打闹，吵嘴打架，私自离岗，窜岗等行为。 生产车间管理制度第9条：作业时间谢绝探访及接听私人电话.禁止带小孩或厂外人士在生产车间玩耍或滥动车床，由此而造成的事故自行承担。 生产车间管理制度第10条：未经厂办允许或与公事无关，员工一律不得进入办公室。 生产车间管理制度第11条：任何人不得携带易燃易爆、易腐烂、毒品、浓气味等违禁物品，危险品或与生产无关之物品进入车间；不得将产品（或废品）和私人用品放在操作台或流水线上，违者《行政管理制度》处理。 生产车间管理制度第12条：车间严格按照生产计划排产，根据车间设备状况和人员，精心组织生产。生产工作分工不分家，各生产车间须完成车间日常生产任务，并保证质量。 生产车间管理制度第13条：员工领取物料务必透过车间主任开具领物单到仓库处开具出库单，不得私自拿取物料。包装车间完工后要将所有剩余物料（如：零配件、纸箱等）退回仓库，不得遗留在车间工作区内。生产过程中各车间负责人将车间区域内的物品、物料有条不紊的摆放，并做好标识，不得混料。有流程卡的产品要跟随流程卡。否则，对职责人依据《行政管理制度》处理。

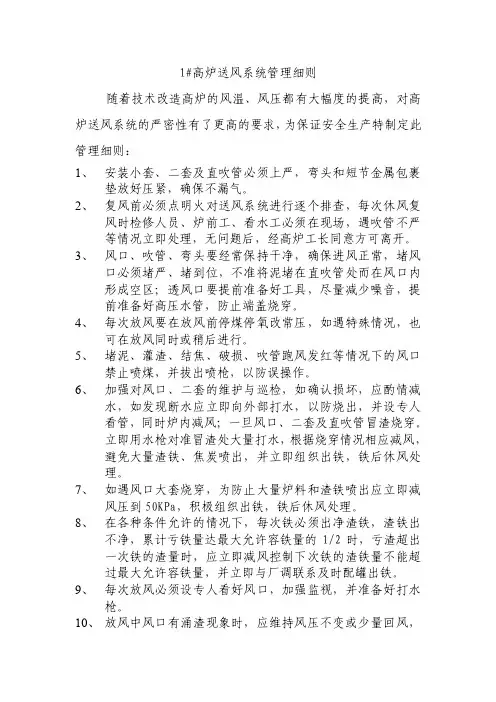

炼铁高炉送风装置（送风支管）的应用与改造 众所周知，炼铁高炉送风装置（送风支管），是高炉炉前设备中至关重要的组成部件，也是热风管道系统中的薄弱环节，很容易出现特殊状况发生的地方，是决定高炉能否正常生产的关键。目前国内高炉普遍存在着漏风、发红、外表温度高、使用寿命短、因漏风造成热能损失过大等诸多弊病，难以满足高炉冶炼对送风装置的使用要求。 在使用原有铰链型送风装置的高炉投产后，随着高炉冶炼的强化和风温、富氧、顶压水平的提高，高炉送风装置会出现漏风、发红的现象，为了维持生产，被迫临时采取吹冷风和打水处理，严重的将采取将法兰全部焊死的方法进行处理，无法维持生产时只能采取打包箍等作业，或将该装置换下。但新的送风装置换上后仍会出现上述现象的发生，所以严重的影响了正常生产，并造成了热能的严重损耗和生产产量的下降。 我们知道，热风带入高炉的热量约占总温度的四分之一，目前热风炉温度所能提到的风温是1000—1300℃，提高热风温度是降低焦比的重要手段，也有利于煤粉的喷吹量，然而送风装置的漏风、发红限制住了热风温度、富氧率、煤粉的喷吹量的提高。热风炉制造风温所产生的热量，是通过输送管道输入炉内的。比如在输送环节中，热风在没有进入高炉前已丧失掉1℃的温度的话，那么热风炉在继续制热过程中，将会多消耗多少焦炭来提高所丧失的那1℃的温度呢？这将会给高炉在生产过程中所带来多大的损失呢？所以防止送风装置的漏风而带来的热能损耗问题是何等的重要。那么对现有设备的合理改造和使用新型、寻找新的行之有效的、可替代的高炉送风装置势在必行，也是强化冶炼的必要手段之一。 而唐山金山冶金设备有限公司研制生产的、具有8项专利的—金山迷宫式高炉送
一、基本要求： 适用规范及标准： 生活污水处理装置按中国船级社《钢质海船入级与建造规范》及其修正案(合同签定时的最新版)进行设计和制造，并满足国际海事组织IMO-MEPC 159(55)的规定。 按CCS要求进行检验的设备、随机主要附件、主要零件、辅助设备等，均需得到检 环境条件： 生活污水处理装置使用环境条件满足中国船级社有关无限航区的各项要求： 环境温度：45℃ 绝对大气压：0.1MPa 海水温度：32℃ 相对湿度：60% 能在潮湿空气、盐雾、油雾、霉菌、船舶正常营运中产生的振动和冲击下正常使用。纵、横倾要求： 横向：横倾：15o；横摇：22.5o 纵向：纵倾：5o；纵摇：7.5o 计量单位及标准： 供货方提供的设备及所涉及的相关图纸资料采用国际单位或中华人民共和国法定计量单位。 所有阀件、附件及接头等均采用GB、CB标准，法兰采用ISO标准。 投标技术规格书要求用中文，如果附有其他文字，则以中文为准。 铭牌与标识： 所有铭牌采用不锈钢材质，电泳覆盖黑底白字阳文，中英文标识，螺丝固定。 油漆颜色：生活污水处理装置及附属设备外表颜色由制造厂提供色卡，由船东选择决
定。 二、技术参数： 型式：生化法 型号：WCBx-40 数量：1台/船 适用人数、处理能力：40人，3.08m3/day 排放标准：满足国际排放标准： 生化需氧量(BOD5)≯25mg/L 化学需氧量(COD)≯125mg/L 总悬浮固体(TSS)≯35mg/l 大肠菌群数(Coli form)≯100个/100ml PH值：6~8.5 余氯：≯0.5mg/L 消毒方式：臭氧消毒 电动机：IP44；F级 电控箱：IP44；F级 电源：交流380V，3?，50Hz 其他：装置具有手动/自动循环粉碎；手动/自动排放； 自动消毒功能 装置主要附件技术参数 a 粉碎泵1台 型号：1CWF－11 排量：10m3/h 扬程：11m 电机功率： 1.1kw b 气泵2台 型号：CYBW－10 排量：10m3/h 排气压力：60kpa 电机功率：0.37kw c 排放泵1台 型号：25CGW-10-15 扬程: 15m 流量：10m3/h 功率 1.1 kw

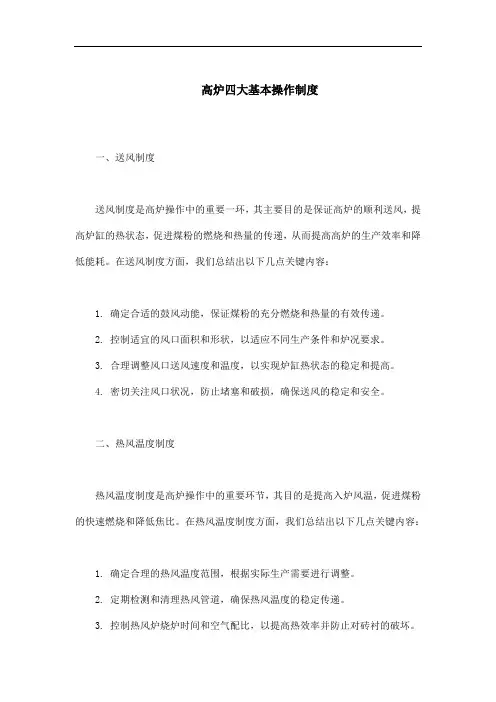

高炉操作 高炉操作的任务 高炉操作的任务是在已有原燃料和设备等物质条件的基础上，灵活运用一切操作手段，调整好炉内煤气流与炉料的相对运动，使炉料和煤气流分布合理，在保证高炉顺行的同时，加快炉料的加热、还原、熔化、造渣、脱硫、渗碳等过程，充分利用能量，获得合格生铁，达到高产、优质、低耗、长寿、高效益的最佳冶炼效果。实践证明，虽然原燃料及技术装备水平是主要的，但是，在相似的原燃料和技术装备的条件下，由于技术操作水平的差异，冶炼效果也会相差很大，所以不断提高操作水平、充分发挥现有条件的潜力，是高炉工作者的一项经常性的重要任务。 实现高炉操作任务方法 一是掌握高炉冶炼的基本规律，选择合理的操作制度。二是运用各种手段对炉况的进程进行正确的判断与调节，保持炉况顺行。实践证明，选择合理操作制度是高炉操作的基本任务，只有选择好合理的操作制度之后，才能充分发挥各种调节手段的作用。 高炉操作制度 高炉冶炼是逆流式连续过程。炉料一进入炉子上部即逐渐受热并参与诸多化学反应。在上部预热及反应的程度对下部工作状况
有极大影响。通过控制操作制度可维持操作的稳定，这是高炉高产、优质与低耗的基础。 由于影响高炉运行状态的参数很多，其中有些极易波动又不易监控，如入炉原料的化学成分及冶金特性的变化等。故需人和计算机自动化地随时监视炉况的变化并及时做出适当的调整，以维持运行状态的稳定。 高炉操作制度就是对炉况有决定性影响的一系列工艺参数的集合。包括装料制度、送风制度、造渣制度及热制度。 装料制度 它是炉料装入炉内方式的总称。它决定着炉料在炉内分布的状况。由于不同炉料对煤气流阻力的差异，因此炉料在横断面上的分布状况对煤气流在炉子上部的分布有重大影响，从而对炉料下降状况，煤气利用程度，乃至软熔带的位置和形状产生影响。利用装料制度的变化以调节炉况被称为“上部调节”。 由于炉顶装料设备的密闭性，炉料在炉喉分布的实际情况是无法直观地见到的。生产中是以炉喉处煤气中CO2分布，或煤气温度分布，或煤气流速分布作为上部调节的依据。一般来说炉料分布少的区域，或炉料中透气性好的焦炭分布多的区域，煤气流就大，相对地煤气中CO2含量就较低，煤气温度就较高，煤气流速也较快，反之亦然。因此在生产中只要有上述三个依据之一就可以判断。 从煤气利用角度出发，炉料和煤气分布在炉子横断面上分布均匀，煤气对炉料的加热和还原就充分。但是从炉料下降，炉况顺行角度分析，则要求炉子边缘和中心气流适当发展。边缘气流适当
1.概述 江苏永钢公司计划新建一条130万吨棒材生产线，需配套一座220t/h（冷装）步进梁式加热炉，采用高炉煤气双蓄热燃烧技术。 本方案遵循的指导原则是：“先进、实用、可靠、经济”。 2.买卖双方负责本工程范围的详细叙述 卖方详细供货内容以《附件03：设备材料清单》为准。 卖方负责从上料台架开始到出炉辊道为止的设备和电气的设计。主要有加热炉本体系统及炉底步进机械系统的设计、加热炉燃烧系统的设置、汽化冷却系统的设计、上料台架、上料辊道和出炉辊道等的设计，风机房、液压系统的设计，加热炉采用双预热蓄热技术，换向阀使用全功能隔断型三通换向阀。加热炉设计时要考虑有一定的富裕能力。液压、电气控制包括PLC、交流调速系统主要元器件要选用代表国外先进水平厂商的产品。 仪电控设计涵盖整个炉区部分，从上料台架开始到上料辊道为止。 加热炉采用高炉煤气、空气双蓄热燃烧技术，采用仿生六角形陶瓷蜂窝体。 2.1.设备的供货、安装 2.1.1.加热炉设备的供货、安装 卖方负责炉底步进机械、悬臂辊道、缓冲挡板、水封槽、水梁、耐热垫块、风机蓄热式烧嘴、三通换向阀、汽化冷却系统、液压系统、润滑系统等的供货和安装（其中汽化冷却补水系统由买方提供材料）。买方负责炉外设备的供货和安装。 2.1.2.电气设备 电气控制设备全部由卖方供货，买方负责安装及施工。主要有：交流传动控制、顺控自动化装置（含上料系统电控制设备）等。 2.1. 3.仪控设备 压力、温度、流量的测量装置、调节阀等、完整的仪表自动化装置，钢坯的测长全套设备全部由卖方供货（入炉钢温测量用测温仪、蒸汽流量计、氮气流量计及压力表及变送器由买方提供），买方负责安装及施工。 2.1.4.自动化控制系统 自动化（含PLC、通讯、显示、工业摄像头等）系统由卖方供货，买方负责安装及施工。软件编程和调试由卖方负责。 上述所有设备安装的主辅材由买方供货；安装用地脚螺栓、螺母、垫片、电缆、桥架、电线、引压管等由买方供货安装；安装后的设备涂装由买方负责；所有设备的卸车、倒运、转场、装车等均由买方负责。 2.2.钢结构供货制作安装（含装出料炉门） ·炉下部、上部、顶部钢结构的设计由卖方负责，供货、制作、安装由买方负责； ·进出料侧钢结构及固定在它上面的耐热铸钢件、进出料侧水冷梁等的设计由卖方负责，供货制作安装由买方负责； ·炉区钢结构平台、楼梯、走道、栏杆等的设计由卖方负责，供货、制作、安装由买方负责；
生产车间管理制度范本 一、总则 1、为了确保生产秩序，保证生产车间各项工作顺利开展，营造良好的工作环境，促进本厂发展，结合本厂生产车间实际情况，特制定本制度。 2、本制度实用于本厂全体人员，具体包括车间管理人员及作业人员。 二、人员管理 1、车间全体人员必须遵守上下班作息时间，按时上下班；（如：车间开早会所有车间人员提前5分钟到，主管主持）；考勤制度，上午：____-____；下午：____-____：晚上：____-____；每月厂长根据生产进度安排公休一天； 2、车间员工必须服从合理工作安排，尽职尽责做好本职工作，不得疏忽或拒绝管理人员命令或工作安排； 3、全体车间人员必须按要求佩带工牌，不得穿拖鞋进入车间； 4、车间人员在工作期间不得做与工作无关的事，例如吃东西，聊天，听歌，离岗等行为，吸烟要到厂指定区域； 5、对恶意破坏工厂财产的行为或盗窃行为，无论大小一经发现，一律交总经办严厉处理； 6、车间人员如因特殊情况需要请假，应按厂请假程序向各级主管
申请，得到批准方可离开； 7、工作时间内，倡导全体人员说普通话，禁止拉帮结伙。 三、作业管理 1、车间严格按生产计划排产，根据车间设备和人员精心组织生产； 2、生产流通确认以后，任何人不得随意更改，如在作业过程中发现错误，应立即停止生产，并向负责人报告研究处理； 3、车间人员每日上岗前必须将所操作设备及工作区域进行清理，保证工序内环境卫生，通道或公共区域主管安排人员协调清理； 4、车间人员领取物料时必须持车间主管开具的领料单不得私自拿走物料、生产完成后，如有多余的物料及时退回仓库不得遗留在车间工作区域内； 5、生产过程中好坏物料必须分清楚，并要做出明显的标记，不能混料、在生产过程中要注意节约用料，不得随意乱扔物料，工具，移交物料要交际协调好，标示醒目； 6、车间人员下班时，要清理好自己的工作地面，做好设备保养工作、最后离开车间要将门窗，电源关闭，若发生意外事故，将追究最后离开者的责任以及生产主管的责任； 7、车间人员严格按工艺规程及产品质量标准进行操作，擅自更改生产工艺造成品质问题，由作业人员自行承担责任。 四、生产现场物品摆放及清洁卫生 1、原材料直接放置到生产现场的，仓管员必须按规定的位置并摆
地下水处理装置 技 术 协 议 需方： 供方：服务股份有限公司
一、概述 1.1 设计背景 根据沙特物探项目将地下水处理为生活饮用水的需求，特为其设计制造本装置。该装置采用先进的连续微滤和两级反渗透工艺，脱盐淡化电导率在36000μS/cm以下的地下水苦咸水、海水，产水水质达到世界卫生组织（WHO）生活饮用水卫生指南标准。设计日产水能力150T。 1.2技术特点 该装置针对沙漠地下苦咸水乃至海水等人类不可饮用水，以二十一世纪高新技术之一的液体分离膜技术为核心，集成微波紫外线消毒器、PLC编程智能化控制等多项国际先进技术，适于野外现场制取生活饮用水。具有如下优点： ①出水水质良好，符合饮用水水质标准，可直接饮用。 ②系统核心技术是一种物理过滤过程，不会产生副产物，出水水质只取决于膜自身的性质，如膜孔径、选择性等，与原水水质无关，抗负荷冲击性好。 ③产品水有效去除了各种微生物（包括寄生虫、细菌、病毒等）、有机物、胶体及重金属等物质，最终产水经国际先进的微波紫外线消毒器消毒，安全可靠。 ④配置50Hz/60 Hz变频电源，能够适应外界不同电流频率的供电。 ⑤膜分离过程不发生相的变化，与其它方法相比能耗较低，因此又称节能技术。其能耗仅为电渗析法的1/2，蒸馏法的1/40。 ⑥采用自控编程PLC控制，实现了自动化和智能化控制，降低管理费用。 本系统针对客户实际情况和特点进行精心设计，吸收和采纳国内外同行优点，并在多处核心环节采用独有先进技术，使之更具有技术先进性和可靠性。
二、设备简介 2.1 基本参数： 适应温度：5℃～+55℃ 处理水量：150m3/d（峰值处理水量7m3/h） 装置总功率：约100kW 耐用寿命：10年 平均耗电：75kW/h 净重：两个集装箱各10吨 外型尺寸：每个集装箱8m×3.3m×3m，共两个。 人员需求：管理维护人员1名 注：系统内消耗化学药品主要是膜清洗的辅助药品，不具毒性。 2.2 设备核心工艺流程框图
高炉布料操作（提纲） 刘云彩 1，高炉布料的作用 1.1，布料能改变高炉产量水平、改善顺行，降低燃料消耗： 布料能改变产量水平，能提高高炉接受风量的能力；改善顺行，大幅降低燃料消耗： 炉内料柱的空隙度大约在0.35—0.45之间。上升的煤气对炉料的阻力约占料柱有效重量的40—50%。煤气分布是不均匀的，对下降炉料的阻力差别很大。利用不同的煤气分布，减少对炉料的阻力，从而保持高炉稳定、顺行。有了顺行，就有可能提高冶炼强度，增加产量。 1.2，通过布料能延长功率寿命 边缘气流过分发展，必然加剧炉墻侵蚀。通过布料控制边缘气流，保护炉墻。 1..3，通过布料，预防、处理一些类型的高炉冶炼进程发生的事故 这些类型包括： 高炉憋风、难行； 渣皮脱落； 边缘过轻，危害很大。边缘过轻，首先表现在炉顶温度过高。影响炉顶温度的因素较多，边缘发展，是其中之一。炉顶温度每降低100，大约可降低焦比3-5公斤，主要来自三个方面： A，气带走的热量； B，冷却水及炉体散热； C，煤气利用率下降。 正常冶炼水平，炉顶温度与渣量关系密切。 边缘过重，同样会带来灾难。1982年首钢2高炉，连续发生风口压入路内事故，给生产带来很大损失：
50 15 炉腹渣皮结到一定厚度，自行脱落，由于边缘煤气量不足，不能很好的熔化，大块渣皮沿炉缸壁下滑， 将深入炉内的风口压入炉内。 类似的现象，在宝钢和日本也出现过。日本把这一现象叫“曲损”。 炉墙结厚； 减少一些铁中的有害元素。 装料制度也有局限性： 严重的炉缸堆积，解决不了； 严重的炉墙结厚，效果很小。 布料的作用，是通过不同的装料方法，改变煤气流分布，并影响软融带的形状。改变炉料位置及矿、焦在炉喉径向的比例，是控制煤气流分布的有效手段。 双钟装料设备，炉料分布受到限制，调节煤气流的作用比较有限。 无钟的出现，克服了大钟的缺陷。第一座无钟高炉，于1972年在蒂森公司汉博恩厂投产。这是卢森堡阿贝尔公司的重大发明，它以全新的原理、紧凑的结构，克服了大钟布料器的缺点，使高炉布料，完成一次革命。很快，在世界范围推广。它通过改变旋转溜槽角度,可把炉料布到炉喉内任何位置。 2， 布料操作 2.1，煤气流的作用 煤气分布对高炉的作用是多方面的。煤气在高炉内的分布，分四种类型。各种类型的作用如表3： 表3，布料的作用（高炉布料规律，135页表40） 2.2，软融带的形状，对高炉行程有重要影响，煤气分布在很大程度上决定软融带的形状（图1）。 图1，软融带形状及煤气分布 [2] 2.3，批重的作用： 批重大小，对煤气分布影响极大。大批重普遍加重边缘及中心；小批重发展边缘及中心。各炉在一定 的条件下，均有一个临界范围。当批重大于临界范围，随批重增加而加重中心；当批重小于临界范围，随批重增加而加重边缘或作用不明显[1]。 依此原理，当炉料较好时，应当用大批重；外部条件变坏时，应缩小批重。
凤城市凤辉硼业有限公司600m3高炉送风装置 技术协议 甲方：凤城市凤辉硼业有限公司 乙方：秦皇岛市渤海金属软管厂 年月日
600m3高炉送风装置技术协议 凤城凤辉钢铁有限公司（以下简称甲方），秦皇岛市渤海金属软管厂（以下简称乙方），双方就凤城凤辉钢铁有限公司1#600m3高炉送风装置设备的供货范围、设计原则、技术性能参数描述、制造标准、质量保证、设备验收、现场服务等技术问题进行详细、认真讨论，打成公事，指定如下技术协议： 一、设备供货范围： 1、供货设备送风装置16台套 2、供货范围 变径管（包括变径接管和法兰） 波纹管补偿器（组件） 弯头装置（带窥视控装置） 直吹管 上不弹性拉杆 下部弹性拉杆 所有紧固件（螺栓8.8级，楔栓M48，35CrMo、10.9级） 密封件（不锈钢包覆陶瓷纤维） 隔热垫（唤醒陶纤毯） 送风支管贯通流域内的浇注料捣制 二、技术要求及说明
1、乙方严格暗战哦双方确认的图纸（图号：BHSFZG(FC)450-00） 要求和本协议要求进行设备的详细设计与制造。 2、介质参数： 热风温度：1250℃ 热风压力：0.4MPa 要求外壳温度<200摄氏度 3、波纹补偿器 采用复式铰链型补偿器，横向补偿量≥50mm 主要由两组铰链型波纹补偿器和一段中间接管组成，波纹管与导流筒之间用含锆型的三氧化二铝纤维毡（毯）进行隔热并捣实，降低表面温度，起到隔热作用，导流筒采用双套式，两套之间有一定的间隙，导流筒内壁用钢纤维刚玉浇注料进行捣制，其结构为迷宫式的隔热结构，在两个波纹管补偿器和中间接管之间采用不锈钢包覆垫密封，陶瓷纤维毡捣实进行隔热。 不问管材质选用那个耐高温性能好的材料SUS321,并且采用多层结构（单层波纹管成型后固溶处理、酸洗、钝化），保证其强度性能及温度要求。波纹管管坯的焊接采用氩弧焊，并对其焊缝进行整体压力检验和气密性试验，补偿器的整个制造过程和检验，均应符合国家标准GB/T12777-99等规定的有关要求。 所有联接采用法兰（δ≥50mm）联接。 波纹管疲劳寿命>11000次 径向补偿量≥50mm 角向补偿量：2°
加药装置技术协议精编 Document number：WTT-LKK-GBB-08921-EIGG-22986
x废水处理站建设工程 加药装置 技 术 协 议 甲方：x 乙方: x 日期：二O一二年四月十日
一总则 x有限公司(以下简称甲方)与x有限公司（以下简称乙方）就x有限公司废水处理站设备采购事宜，甲方向乙方购置的三套加药装置，经双方友好协商，达成以下技术协议： 二概况 1本技术协议书所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和协议的条文，乙方保证提供符合现行技术协议书和现行工业标准的优质产品。 2 乙方提供的产品应完全符合甲方以书面方式提出的有关各供货设备的技术条文。 3 在签订合同之后，甲方有权提出因协议标准和规程发生变化而产生的一些补充修改要求，具体款项由甲、乙双方共同商定。 三供货范围 FeSO4一体化加药装置 包括：计量泵、溶药箱、储药箱、平台、控制柜等。 主要设备一览表
PAC一体化加药装置 包括：计量泵、溶药箱、储药箱、平台、控制柜等。 主要设备一览表
PAM一体化加药装置 包括：计量泵、溶药箱、储药箱、平台、控制柜等。 主要设备一览表
四技术参数 FeSO4一体化加药装置 1、整套装置最大外形尺寸：长*宽*高=1900*1700*2500mm 2、溶药罐容积： m3 3、储药罐容积：1 m3 4、计量泵功率： 5、计量泵流量：Q=0-400L/h 6、计量泵压力：P= 7、计量泵调节范围：0-100% 8、搅拌机功率： 9、轴材质：1Cr18Ni9Ti 10、搅拌机轴长：1m 11、桨叶形式：推进式 12、桨叶材质：1Cr18Ni9Ti 13、设备总重：450kg 14、运行重量：1950kg 4.2PAC一体化加药装置
高炉炉况管理规定 1.目的 因料制宜，实施精细化、数据化炉况管理，实现高炉长期“均衡、稳定、高效”的生产理念。 2.适用范围 龙钢公司炼铁高炉生产工序。 3.定义 炉况管理内容包括炉况分级管理、原燃料质量管理、高炉操作管理、炉型管理、数据化管理、高炉休/复风管理、预案管理。 正常炉况：全风作业、压量稳定、下料顺畅、渣铁热量充沛、流动性好、生铁质量良好，对冶炼条件有较强的适应能力，休减风后容易恢复到正常水平。 失常炉况：采用日常调整炉况失效，不能在短期内恢复正常的炉况，通常可分煤气流失常和热制度失常两大类。 4.职责 4.1总工程师办公室（以下简称“总工办”） 4.1.1负责入炉原燃料内控标准的制、修定。 4.1.2负责入炉原燃料质量监控和相关事宜的协调。 4.1.3负责炉料结构调整的审批。 4.1.4负责配料方案的审批。 4.1.5负责高炉炉况重点参数的检查、纠偏。 4.2炉料优化办公室（以下简称“炉料优化办”） 4.2.1负责配料方案的制定。 4.2.2负责炉料结构的制定。 4.2.3负责入炉原燃料达到内控标准要求及配料要求。 4.3炼铁厂 4.3.1负责高炉操作方针的制定、执行。 4.3.2负责入炉原燃料质量的跟踪。 4.3.3负责炉料配比的执行。 4.3.4负责高炉操作预案的制定、执行。 4.3.5负责高炉休、复风方案的制定、执行。 4.3.6负责炉况信息的传递工作。 4.3.7负责日常炉况的操作管理工作。
4.3.8负责按要求召开炉况分析会,并严格落实所定操作要求。 4.4生产部 负责生产信息及重大工艺信息的传递工作。 4.5质量保证部 4.5.1负责按检验计划对入炉原燃料检验分析。 4.5.2负责按检验计划要求及时上传检验数据、并将不达标数据进行通报。 5.管理程序 5.1炉况管理 5.1.1炉况管理分为公司级、分厂级、车间级三级管理。 a.公司级 a)当原燃料质量（炉料结构）出现较大幅度波动（需调整），可能引起各炉炉况波动时。总工办确认后报公司主管副总批准，炼铁厂启动高炉原、燃料理化指标变化预案；同时总工办组织相关部门/单位人员分析原因，制定措施，使原燃料质量限期达到内控标准要求，原燃料质量达至内控标准要求二日后，预案解除，高炉在二日内操作参数调整控制到正常水平（核心为产量、炉温、风温、喷煤、焦比、炉料结构达到计划控制要求）。 b)当外部条件或内部炉况等原因需调整风口配置时。炼铁厂提出调整计划（方案和分厂炉况组组长组织的，成员参加的，主管厂长审批的专题会分析材料），经总工办审核，报公司主管副总批准后，炼铁厂利用修风或检修机会执行，总工办负责监督。 c)正常生产中需调整炉况：布料矩阵需增减环带或调整角度，或矿石批重1、2需大于27吨，3、4需大于48吨时。由炼铁厂提出（方案和分厂炉况组组长组织的，成员参加的，主管厂长审批的专题会分析材料），总
江苏淮龙新型建材有限公司淮龙一期工程热风发生炉合同技术协议江魏淮尢新璽殛材有K公司二期工程 技术怫议 编号：HLn?18附 合同买方：江苏淮龙新型建材有限公司合同卖方：江苏 恒丰冶金电炉有限公司合同签约地：江苏省淮安市 合同签订时间：二OO八年八月一日
买方：江苏淮龙新型建材有限公司 地址：江苏淮安市工业新区金象路12号 电话：** 传真：** 联系人：曾庆国刘登云 卖方：江苏恒丰冶金电炉有限公司 地址：宜兴市环科园南岳村 开户行：江苏宜兴农村合作银行城东支行 1.买方环境条件 **年最高/最低/平均气温：37. 6°C/-9? 1/C/14°C 全年最多风向/静风频率:C45ENE10/15% 平均风速J 2?3m/s 年降雨量J 885-1015mm 年均无霜期/最长/最短：201天/219天/187天 **年平均气压/最高/最低：1014.7百帕/1042,9百帕/989?7百帕 ** 能力：正常：57, 400, OOOKJ/h 最大J 66 , 000, OOOKJ/h 林热风炉出口温 度：6009 ★★出口热风压力：+0KPa 林热风炉出口通径：DN2200 （出口后热风管道外径<1>2500X10）,与热风管道采用法兰连接。 ★★高炉煤气热值：740Kcal/Nm3 ★痒煤气温度:<5or ^^凭点火介质：液化气（瓶装气?50kg/瓶），不作为长明灯使用 *^*液化气瓶接口： 6个 账号: XXXX 税号: XX7296 电话: ** *+ 传魚 联系人：洪国荣 ** 全年主导风向：东北风/东南风/西北风 ** 年平均相对湿度/最小J 73%/9% ** 2. 工艺参数（买方提供）
6.3 高炉送风系统 高炉送风系统是为高炉冶炼提供足够数量和高质量风的鼓风设施，送风系统的设备主要包括高炉鼓风机，热风炉，加湿或脱湿装置，送风管道和阀门等。 6.3.1 高炉鼓风机 高炉鼓风机是高炉冶炼的重要动力设备。它不仅直接为高炉冶炼提供所需的氧气，还为炉内煤气流的运动克服料柱阻力提供必需的动力，使高炉生产中各种气体循环流动。高炉鼓风机是高炉的“心脏”。 6.3.1.1 高炉鼓风机技术要求 （1） 有足够的送风系统能力，即不仅能提供高炉冶炼所需要的风量，而且鼓风机的出口压力要能够足以克服送风系统的阻力损失，高炉料柱阻力损失以保证有足够高的炉顶煤气压力。 （2） 风机的风量及风压要有较大宽的调节范围，即风机的风量和风压均应适应与炉况的顺行。冶炼强度的提高与降低，喷吹燃料与富氧操作以及其他的多种因数变化的影响。 （3） 送风均匀而稳定，即风压变动时，风量不得自动的产生大幅度变化。 （4） 能够保证长时间连续，安全及高效率运行。 6.3.1.2 高炉鼓风机选择 （1） 鼓风机出口风量的计算 鼓风机出口风量包括入炉风量、送风系统漏风量和热风炉换炉时的充风量之和。计算时用标准状态下的风量表示。 1）高炉入炉风量的计算 1440 j u v Iq V q = 式中: v q ——高炉入炉风量，min /m 3； u V ——高炉有效容积，3m ； I ——冶炼强度，d t/m 3 ?，一般取综合冶炼强度，本设计为1.1； j q ——每吨干焦的耗风量，t /m 3 。
每吨干焦的耗风量与焦炭的灰分含量和风的湿度有关，焦炭灰分为12%时， 每吨干焦的耗风量一般为2550t /m 3 。 min /m 33.62331440 2550 1.132001440 3j u v =??= = Iq V q 2）送风系统漏风量损失计算 v o q ηq ?= 式中 o q ——送风系统漏风量损失，min /m 3 ； η——漏风系数，正常情况，大型高炉为10%左右，中小型高炉为% 15左右。 min /m 33.62333.6233%103v o =?=?=q ηq 3）热风炉换炉时的充风量计算 热风炉换炉充风量，热风炉换炉时，若风机仍按照原来的风量送风，高炉风口的风压势必会降低，从而导致炉内的煤气流动性，影响炉况稳定，这种情况虽然对于中小型高炉影响并不重要，但是对于大型高炉来说，影响不可忽视，大型高炉热风炉操作时，为了维护高炉风口风压不变，风纪从定风量调节，即增加风纪的供风量，充入送风的热风及充风时间长短等有关，按标准计算充风量比较复杂，生产中是根据经验公式估算，或按经验取值确定。 其经验公式如下： v o q C q ?=’ 式中：’o q ——热风炉换炉时的充风量 C ——充风量占入炉风量的百分数(%)，取C =%10 min /623.33m 33.6233 %103 v o =?=?=q C q ’ 4）鼓风机出口风量计算 min /99.747933.62333.62333.6233 3o o v c m q q q q =++=++=’ （2） 鼓风机出口风压的确定 高炉鼓风机出口风压等于高炉料柱阻力损失,炉顶煤气压力和送风系统的管道阻力损失三者之和。 1）炉顶煤气压力1P
生产车间管理规章制度范本 生产车间是生产和加工各类物质的地方，现场工序复杂多样，人员众多，制定相关的现场管理制度，规范车间 的现场管理工作，维持良好的工作生产秩序，营造良好的车 间工作氛围，保证工厂车间生产经营的顺利进行，确保生产 现场人员和作业符合要求，实现优质、高效、低耗、均衡、 安全、卫生生产，提高工作生产效率，促进工厂车间更加稳 定快速的发展。以下是应届毕业生制度网为您提供的一篇关 于生产车间管理规章制度的参考范本，希望对您有所帮助。 一.总则 1.为了确保生产秩序，保证生产车间各项工作顺利开 展，营造良好的工作环境，促进本厂发展，结合本厂生产车 间实际情况，特制定本制度。 2.本制度实用于本厂全体人员，具体包括车间管理人员 及作业人员。 二.人员管理 1.车间全体人员必须遵守上下班作息时间，按时上下 班;(如、车间开早会所有车间人员提前5分钟到，主管主持);考勤制度,上午:8:00-12:00;下午:14:00-18:00:晚上:19:00-22:00;每月厂长根据生产进度安排公休一天; 2.车间员工必须服从合理工作安排,尽职尽责做好本职工作,不得疏忽或拒绝管理人员命令或工作安排; 3.全体车间人员必须按要求佩带工牌,不得穿拖鞋进入车间; 4.车间人员在工作期间不得做与工作无关的事,例如吃东西,聊天,听歌,离岗等行为,吸烟要到厂指定区域; 5.对恶意破坏工厂财产的行为或盗窃行为,不论大小一经发现,一律交总经办严厉处理; 6.车间人员如因特殊情况需要请假,应按厂请假程序向各级主管申请,得到批准方可离开.
7.工作时间内,倡导全体人员说普通话,禁止拉帮结伙. 三.作业管理 1.车间严格按生产计划排产,根据车间设备和人员精心组织生产; 2.生产流通确认以后,任何人不得随意更改,如在作业过 程中发现错误,应立即停止生产,并向负责人报告研究处理; 3.车间人员每日上岗前必须将所操作设备及工作区域进 行清理,保证工序内环境卫生,通道或公共区域主管安排人员 协调清理;4.车间人员领取物料时必须持车间主管开具的领料单不得私自拿走物料.生产完成后,如有多余的物料及时退回 仓库不得遗留在车间工作区域内; 5.生产过程中好坏物料必须分清楚,并要做出明显的标记,不能混料.在生产过程中要注意节约用料,不得随意乱扔物料,工具,移交物料要交际协调好,标示醒目; 6.车间人员下班时,要清理好自己的工作太面,做好设备 保养工作.最后离开车间要将门窗,电源关闭,若发生意外事故,将追究最后离开者的责任以及生产主管的责任. 7.车间人员严格按工艺规程及产品质量标准进行操作， 擅自更改生产工艺造成品质问题，由作业人员自行承担责任. 四.生产现场物品摆放及清洁卫生 1.原材料直接放置到生产现场的，仓管员必须按规定的 位置并摆放整齐，标示清晰;各生产现场原材料保管和适用，由该现场直接管理人员或该工序直接操作使用员工直接保管 和维护，不得随意放置物品。 2.生产现场均为设定作业区，员工不得随意到非作业区 作业，特殊情况需要借用场地，应请示批准。 3.包装好的产品应放置在暂放区内，标示明确，以便检 查验收及转序寻找，搬运方便，防止在使用型号，规格时拿错。
ICS YB H 中华人民共和国黑色冶金行业标准 YB/T XXXX—2008 高炉进风装置 Hot blast blowpipe apparatus （征求意见稿） 2008-XX-XX发布2008-XX-XX实施
前言 本标准由中国钢铁工业协会提出。 本标准由冶金机电标准化技术委员会归口。 本标准起草单位：世林（漯河）冶金设备有限公司。 本标准主要起草人：冯力、李鹏飞、冯国兴、李云超。 本标准参加起草人：林留柱、吕江涛、王怀柱、杨国良、杨国宇、袁静波、辛俊杰、张海佑、李红伟、王宏毅。 本标准于2008年月日首次发布。
高炉进风装置 1 范围 本标准规定了高炉进风装置的术语和型号、技术要求、检验与试验、检验规则、标志及包装、贮存和运输、安装与使用等要求。 本标准适用于高炉容积在不同级别的高炉进风装置。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢（GB/T 700-2006 neq ISO 630：1995） GB/T 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 GB/T 1184 形状和位置公差未注公差值（eqv ISO 2768-2：1989） GB/T 1804 一般公差未注公差的线性和角度尺寸的公差（eqv ISO 2768-1：1989） GB/T 3077 合金结构钢（GB/T 3077-1999 neq DIN EN 10083-1：1991） GB/T 3280 不锈钢冷轧钢板 GB/T 5117 碳钢焊条（GB/T5177-1995 eqv ANSI/AWS A5.1：1991） GB/T 5118 低合金钢焊条（GB/T 5118-1995 neq ANSI/AWS A5.5：1981） GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝（GB/T 8110-1995 neq ANSI/AWS A5.18：1979）GB/T 8163 输送流体用无缝钢管 GB/T 11345-1989 钢焊缝手工超声波探伤方法和探伤结果分级 GB/T 12777-1999 金属波纹管膨胀节通用技术条件 YB/T 036.3 冶金设备制造通用技术条件铸钢件 YB/T 036.11 冶金设备制造通用技术条件焊接件 YB/T 036.16 冶金设备制造通用技术条件热处理件 YB/T 036.17 冶金设备制造通用技术条件机械加工件 YB/T 036.21 冶金设备制造通用技术条件包装 YB/T 208 冶金机械设备安装工程施工及验收规范炼铁设备 YB/T 4059 金属包覆高温密封圈 YB/T 5201 致密耐火浇注料常温抗折强度和耐压强度试验方法 3 术语和型号 3.1 术语 下列术语和定义适用于本标准。 3.1.1 高炉进风装置Hot blast blowpipe apparatus 高炉进风装置位于热风管道末端，是连接热风围管与高炉之间的通道，包括热风围管以下到高炉炉缸之间的设备，其中有喇叭管、连接管、补偿器、弯管、直吹管、窥视孔装置及相关联接件等。 高炉进风装置的作用是将热风围管送来的热风通过风口送入高炉炉缸，还可通过它向高炉喷吹燃料。高炉进风装置也可称为高炉送风支管。
***********二期污水处理工程 回转式机械格栅、转鼓式过滤机 周边传动刮泥机 技术协议 甲方(买方)：****************************有限公司乙方(卖方)：*************有限公司 二0一二年四月
1. 概述 经买方、卖方认真协商，就会***项目污水处理工程中回转式机械格栅、周边传动刮泥机及转鼓式过滤机技术事宜订立本技术协议书。 本协议书和商务合同互为不可分割的组成部分，随商务合同生效。 2. 工艺参数及设备描述 2.1 回转式机械格栅 型号：GH500-4100-5-70 GH300-4100-5-70 形式：回转耙齿式 数量：各1台 2.1.1 概述 GH 型机械格栅主要用于清除市政和工业废水中的漂浮（悬浮）物体，以保护水泵叶轮，减轻后续工序的处理负荷。该设备的主要特点是可以连续清除水中污物，且耙齿回转时产生相互运动，使其具有自动卸料功能。本设备不易堵塞、能耗低、噪音低、效率高。 2.1.2 供货范围 (1) 二套完整的回转式机械格栅，包括： a.驱动装置、 b.机架、 c.耙齿、 d. 清洗装置、 e.导向系统 (2) 随机技术文件一份，包括： a、出厂合格证 b、安装图 c、装箱单或发货清单 d、材料质量保证书 e、外购件合格证 f、产品使用说明书 2.1.3 技术参数
2.1.4 设备描述 GH型机械格栅由机架、驱动系统、导向系统、清洗系统、耙齿系统等组成。 驱动系统中输出轴端处设置了安全销，过载时可保护设备免受损坏。 设备运行时，减速机带动链轮转动，链轮带动耙齿链作回转运动，组成耙齿链的耙齿将水中杂物连续地捞出水面。当运动到机架上部时，耙齿上的杂物一部分在耙齿相对运动时靠自重下落，另一部分靠清洗系统的转刷将其刮落。这样周而复始的运行，使水槽内的杂物不停地被分离出来，从而保证污水得到初步净化及保护后续给排水设备的目的。 格栅机在机架宽度方向上设置有橡胶板，橡胶板与渠道壁进行密封。防止水流短路直接流入格栅机下游。橡胶板厚度10mm。 该设备采用三相交流电源，电压为380V，电机防护等级IP55。
装料制度 1.装料制度的概念 炉料装入炉内的方式方法的有关规定，包括装入顺序、装入方法、旋转溜槽倾角、料线和批重等。 2.炉料装入炉内的设备 钟式炉顶装料设备和无钟炉顶装料设备。 3.影响炉料分布的因素 ◆装料设备类型(主要分钟式炉顶和布料器，无钟炉顶)和结构尺寸(如大钟倾角、下降速度、边缘伸出料斗外长度，旋转溜槽长度等)。 大钟倾角愈大，炉料愈布向中心。现在高炉大钟倾角多为50°～53°。 大钟下降速度和炉料滑落速度相等时，大钟行程大，布料有疏松边缘的趋势。大钟下降进度大于炉料滑落速度时，大钟行程的大小对布料无明显影响。大钟下降速度小于炉料滑落速度时，大钟行程大有加重边缘的趋势。 大钟边缘伸出料斗外的长度愈大，炉料愈易布向炉墙。 ◆炉喉间隙。 炉喉间隙愈大，炉料堆尖距炉墙越远；反之则愈近。 批重较大，炉喉间隙小的高炉，总是形成“V”形料面。 只有炉喉间隙较大，或采用可调炉喉板，方能形成“倒W”形料面。
◆炉料自身特性(粒度、堆角、堆密度、形状等)。 ◆旋转溜槽倾角、转速、旋转角。 ◆活动炉喉位置。 ◆料线高度。 ◆炉料装入顺序。 ◆批重。 ◆煤气流速。 4.钟式炉顶布料的特征 ◆矿石对焦炭的推挤作用。 矿石落入炉内时，对其下的焦炭层产生推挤作用，使焦炭产生径向迁移。 矿石落点附近的焦炭层厚度减薄，矿石层自身厚度则增厚；但炉喉中心区焦炭层却增厚，矿石层厚度随之减薄。 大型高炉炉喉直径大，推向中心的焦炭阻挡矿石布向中心的现象更为严重，以致中心出现无矿区。 ◆不同装入顺序对气流分布的影响。 炉料落入炉内，从堆尖两侧按一定角度形成斜面。 堆尖位置与料线、批重、炉料粒度、密度和堆角以及煤气速度有关。 先装入矿石加重边缘，先加入焦炭则发展边缘。 5.无料钟布料 无料钟布料特征
