南昌轨道交通3号线工程土建施工03合同段三轴搅拌桩
施工标准化手册
编制：
复核：
审核：
中铁二局南昌轨道交通3号线土建三标项目部
二O一六年八月九日
目录第一章规范性引用文件2
第二章范围3
第三章机械选择3
第四章设计要求及质量控制要求4
第五章三轴搅拌桩施工工艺及工序要求5
5.1施工准备5
5.2工艺试桩5
5.3 施工工艺流程6
5.4主要施工参数（暂定）9
5.5施工记录9
5.6质量检验9
5.7特殊部位处理10
5.8特殊情况处理措施11
5.9三轴搅拌桩施工技术要点11
5.10搅拌桩桩体验收标准12
第六章三轴搅拌桩参数计算实例12
6.1说明及要求12
6.2计算实例12
第七章施工组织13
7.1人员配备13
7.2机械配置13
7. 3试验、测量仪器配置13
第九章项目管理机构14
9.1项目管理责任制14
第十章保证措施15
10.1质量保证措施15
10.2安全、文明及环保措施15
第十一章质量记录16
第十二章附件17
12.1施工记录17
12.2检验批资料17
第一章规范性引用文件
1、岱山站站主体围护结构施工图
2、岱山站岩土工程勘察报告；
3、现行施工规范和操作规程，如下：
《建筑基坑工程技术规范》（YB9258-1997）
《建筑基坑支护技术规程》（JGJ120-2012）
《建筑地基处理技术规范》（JGJ79-2012）；
《建筑地基基础设计规范》（GB50007-2011）
《建筑桩基技术规范》（JGJ94-2008）；
《建筑地基基础工程施工质量验收规范》（GB50202-2002）
《建筑基桩检测技术规范》（JGJ106-2014）
《建筑机械使用安全技术规程》 JGJ 33—2012；
《施工现场临时用电安全技术规范》JGJ 46—2005；
第二章范围
适用于南昌轨道交通3号线土建三标项目岱山站三轴止水帷幕指导施工。
第三章机械选择
经综合考虑，本工程选择JB-160型三轴搅拌机。
①采用专用三轴搅拌机施工，两轴同向旋转喷浆与土拌合，中轴逆向高压喷气在孔内与水泥充分翻搅拌和，而且由于中轴高压喷出的气体在土中逆向翻转，使原来已拌合的土体更加均匀，成桩直径更加有效，加固效果更优。
②三轴搅拌机械施工效率高，相对单轴或双轴搅拌机械施工工期大大缩短，对于施工工期要求紧的工程，此法施工特别有效。
③使用范围广。水泥深层搅拌桩适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、粘性土、泥炭土、有机质土等地基。同时，水泥深层搅拌桩所形成的水泥土固体可作为竖向荷载的复合地基，基坑工程围护挡墙、被动区加固、防水帷幕等。
④三轴搅拌桩施工时，将要置换出一部分泥浆。由于施工前开挖沟槽，避免了泥浆的益出，但由于加固深度的增加置换出的泥浆将会逐渐增多，置换出的泥浆在短时间内无法固结至使无法及时运到指定的弃土场，对施工现场的文明施工造成一定影响。
⑤施工机械设备比较大，现场组装需要提供很大的施工场地。机械设备从现场组装到
调试需要一个星期的时间，所以三轴搅拌桩加固需要较大的施工场地。
⑥同时，为保证成桩质量，建议使用灌浆自动记录仪，实时盯控施工过程数据，灌浆自动记录仪以压力传感器测量喷灌压力、流量计计量喷灌流量，集微型计算机系统对传感器信号采集、分析、数据处理，并且控制打印机打印施工过程数据
第四章设计要求及质量控制要求
1、岱山站设计自然地坪绝对标高约为33.7m，冠梁底标高为31.699m，三轴搅拌桩底标高为入中风化岩层0.2m，基坑开挖深度约为16.8m。
2、水泥搅拌桩采用PO.42.5普通硅酸盐水泥，止水帷幕的水泥掺量为25%，水灰比为1.5，渗透系数不应大于1×10-7cm/s，28天无侧限抗压强度标准值不低于0.8MPa。
3、桩身采用一次搅拌工艺，水泥和原状土须均匀拌合，下沉及提升均为喷浆搅拌，为保证水泥土搅拌均匀，必须控制好钻具下沉及提升速度，钻机钻进搅拌速度一般在0.8m/min，提升搅拌速度一般在1m/min，钻进时注浆量一般为额定浆量的70~80%，在桩底2m部分重复搅拌注浆，提升速度不宜过快，避免出现真空负压、孔壁塌方等引起周边地基沉降。
4、搅拌桩成桩应均匀、持续、无颈缩和断层, 严禁在提升喷浆过程中断浆, 特殊情况造成断浆应恢复压浆前将三轴搅拌机提升或下沉0.5m后再注浆搅拌施工，以保证搅拌的连续性，因故搁置超过2h以上的拌制浆液，应作废浆处理，严禁在用。
5、搅拌桩施工应有连续性，不得出现24h施工冷缝，如因特殊原因出现施工冷缝，则需补强并在图纸及现场标明位置，以便最后统一考虑加强方案，超过48h须在接头旁加桩补强。
6、由于浅层土层渗透系数大，止水帷幕的质量至关重要，各方应加以重视，包括施工队伍、施工机械的选取到施工的管理等各方面，均应加强，确保水泥搅拌桩施工质量。
7、搅拌桩施工过程中，必须对基坑周边沉降及位移进行监测，并根据监测资料，合理控制搅拌桩施工过程中搅拌头的压入阻力及注浆压力。
8、基坑开挖前，采用浆液试件强度试验对水泥土搅拌桩桩身强度进行检验，抽检根数为总数的2%，每根不少于3个取样点，每个取样点制作3件试块，试块28天无侧限抗压强度标准值不低于0.8MPa，搅拌桩成桩28d后，采用钻取芯样作桩身完整性检测，检验数量为施工总桩数的0.5%，且不少于6点。
第五章三轴搅拌桩施工工艺及工序要求
5.1施工准备
5.1.1技术准备
①认真熟悉现场的工程地质和水文地质资料，场区内地下障碍物和邻近区域的地下管线（管道、电缆）、地下构筑物、房屋等调查资料。
②完成施工组织设计以及施工方案的审批。
③对图纸进行会审及设计交底，完成相关手续工作。
④对现场施工人员进行图纸和施工方案交底，专业工种应进行短期专业技术培训。特殊工种人员必须持证上岗。
⑤组织现场所有管理人员和施工人员学习有关安全、文明施工规程，增强职工安全、文明施工和环保意识。
⑥进行测量基准点交底、复测及验收工作。
5.1.2测量准备
测量放样前，先完成对施工图纸的审核，完成对测量依据定位点的交接与检测，完成测量方案的编制与数据准备，完成对测量工具仪器的检测与纠正，以及进场报验。
5.1.3试验准备
开工前，试验需要完成的工作有：仔细核对图纸，确认水泥标号和预计使用数量，强度检测方式方法，完成已进场原材料的抽样检测并取得检测报告。
5.1.4作业条件准备
①现场临建场地完成，具备作业环境，通过监理验收。
②施工用水、用电接至施工场区，并满足三轴机械施工要求，通过监理验收。
③泥浆储备池已完成。
④三轴搅拌机械试运转完毕。
5.2工艺试桩
5.2.1根据设计图要求，配合建设、监理单位，组织由设计、质监、地质勘探部门一起参加的工艺试打桩工作。
5.2.2现场施工人员认真填写施工原始记录，
记录内容应包括：
①施工桩号、施工日期、天气情况；
②喷浆深度、停浆标高；
③灰浆泵压力、管道压力；
④钻机转速；
⑤钻进速度、
⑥提升速度；
⑦浆液流量；
⑧每米喷浆量；
⑨复搅深度。
5.2.3根据试打桩确定三轴水泥搅拌桩机喷浆量、钻进速度、提升速度、搅拌次数等参数，填写试打桩报告，方能进行大面积施工。
5.3 施工工艺流程

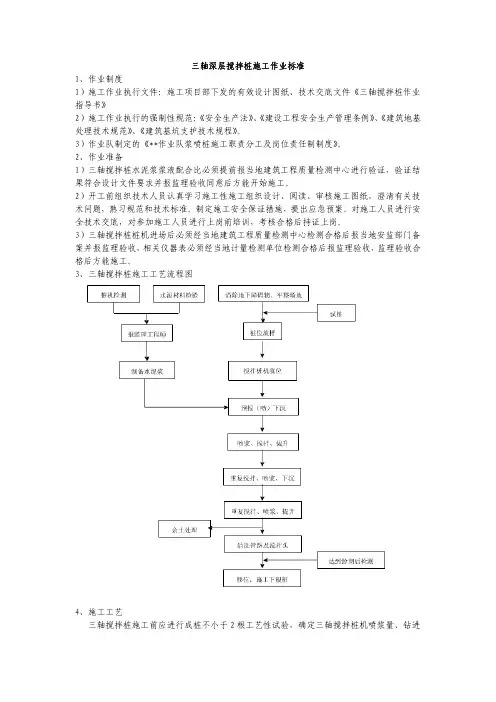

5.3.1三轴搅拌桩施工工艺流程图
三轴搅拌桩施工工艺流程图
5.3.2三轴搅拌桩桩位施工顺序
三轴搅拌桩按下图所示顺序进行施工。其中两圆相交的公共部分为重复套钻，以保证
在三轴搅拌桩施工过程中会涌出大量的置换土，为了保证桩机的安全移位和施工现场的整洁，需要使用挖机在搅拌桩桩位上预先开挖沟槽。
根据基坑围护内边控制线，采用0.6m3挖机开挖导向沟，遇有地下障碍物时，用挖土机清除，开挖导向沟余土应及时处理，以保证桩机水平行走，并达到文明工地要求。
5.3.6搅拌桩孔位定位
由现场技术员根据设计图纸和测量控制点放出桩位，桩位平面偏差不大于2cm。本工程使用的三轴搅拌机桩径为850mm，轴心距为600mm，搅拌桩搭接250mm。三轴搅拌桩采用套打一孔工艺，因此桩心距为1200mm。
5.3.7桩机就位与垂直度校正
移动搅拌桩机到达作业位置，并调整桩架垂直度达到0.5%以上。在桩机上焊接一半径为5cm的铁圈，10m高处悬挂一铅锤，利用经纬仪校直钻杆垂直度，使铅锤正好通过铁圈中心。每次施工前必须适当调节钻杆，使铅锤位于铁圈内，即把钻杆垂直度误差控制在0.5%内。
桩机移位由当班组长统一指挥，移动前必须仔细观察现场情况，移位要作到平稳、安全。桩机定位后，由当班组长负责对桩机桩位进行复核，偏差不得大于20mm。
为便于成桩深度的控制，施工前应在钻杆上做好标记，控制搅拌桩桩长不得小于设计桩长，当桩长变化时擦去旧标记，做好新标记。
5.3.8水泥浆液拌制
施工前应搭建好拌浆施工平台，平台附近搭建水泥库，对全体工人做好详细的施工技
术交底工作，水泥采用P042.5级普通硅酸盐水泥，水泥浆液的水灰比严格控制在1.5～1.6，具体根据可现场实际情况调整，水泥总体掺量为25%，空桩为5%（重量）。
5.3.9注浆、搅拌、提升
启动电动机，根据土质情况按计算速率，放松卷扬机使搅拌头自上而下切土拌和下沉，0.8m/min
5.4
下沉速度：0.6～0.8m/min
提升速度：0.8~1m/min
搅拌转速：30～50rod/min
浆液流量：140~160L/min
浆液配比：水：水泥=1.5：1
注浆压力 1.5～2.5Mpa
5.5施工记录
施工过程中，由技术员负责填写施工记录，施工记录表中详细记录了桩位编号、桩长、断面面积、下沉（提升）搅拌喷浆的时间及深度、水泥用量、试块编号、水泥掺入比、水灰比。施工过程中质检员、技术员、监理工程师监督施工，施工记录报项目监理审批。
5.6质量检验
①施工前应检查水泥的质量、桩位、搅拌机工作性能及各种计量设备完好程度。水泥
必须具有供应商提供的出厂合格证和质保书，并按批次取样送检测中心试验合格后方能使用。
②施工中质量检验包括机械性能、材料质量、掺合比试验等资料的验证，以及桩位、桩长、桩顶高程、桩身垂直度、桩身水泥掺量、喷浆速度、水灰比、搅拌和喷浆起止时间、喷浆量的均匀度、搭接桩施工间歇时间等。
③施工结束后，应检查桩体强度、桩体直径、防渗效果等。
④水泥土搅拌桩桩身强度应符合设计要求。
5.7特殊部位处理
（1）施工冷缝处理
施工过程中一旦出现冷缝则采取在冷缝处围护桩外侧补搅素桩方案。在围护桩达到一定强度后进行补桩，以防偏桩，保证补桩效果，素桩与围护桩搭接厚度约10cm.具体如下图所示:
施工冷缝处理图
（2）搅拌桩渗水处理
在整个基坑开挖阶段，备好相应设备及材料，密切注视基坑开挖情况，一旦发现墙体有漏点，及时进行封堵。具体采用以下两种方法补漏：
a引流管
在基坑渗水点插入引流管，在其周围用速凝防水水泥砂浆封堵，待水泥砂浆达到强度后，将引流管打结。
b双液注浆
①配置化学浆液浆液配比：A液水：水泥：膨润土：外掺剂= 0.7：1：0.03：0.03
水泥选用复合硅酸盐水泥标号为32.5#。
B液水玻璃选用波宽度为35—40°bl
A液：B液 = 1：1
初凝时间： 45秒
凝固强度： 3—4Mpa/2h
③将配制拌合好的化学浆液和水泥浆送入贮浆桶内备用。
④注浆过程中应尽可能控制流量和压力，防止浆液流失。
⑤施工参数：注浆流量150—200L/min；注浆压力4—6Mpa。
5.8特殊情况处理措施
①有异常时，如遇无法达到设计深度进行施工时，应及时上报甲方、监理，经各方研究后，采取补救措施。②在碰到地面沟或地下管线无法按设计走向施工时，宜与设计单位、业主、监理共同协商，确定解决办法。
③施工过程中，如遇到停电或特殊情况造成停机导致成墙工艺中断时，均应将搅拌机下降至停浆点以下0.5m处，待恢复供浆时再喷浆钻搅，以防止出现不连续墙体；如因故停机时间较长，宜先拆卸输浆管路，妥为清洗，以防止浆液硬结堵管。
④发现管道堵塞，应立即停泵处理。待处理结束后立即把搅拌钻具上提和下沉 1.0m 后方能继续注浆，等10～20秒恢复向上提升搅拌，以防断桩发生。
⑤考虑障碍物过深，场地受限，无法进行深开挖清障，当工法桩遇此障碍无法钻入时，应尽量先行朝基坑外侧绕开（见下图），若不具备绕开条件，则跳开，对空缺部分可采用钻孔灌注桩结合高压旋喷止水桩进行闭合（下图）。
5.9三轴搅拌桩施工技术要点
①严格按照设计要求配制浆液。
②土体应充分搅拌，严格控制下沉速度，使原状土充分破碎以有利于同水泥浆液均匀
拌和。同时为了加速和减少对周边地层影响，搅拌时可接入压缩空气进行充分搅拌。
③浆液不能发生离析，水泥浆液应严格按预定配合比制作，为防止灰浆离析，放浆前必须搅拌30秒再倒入存浆桶。
④水泥土搅拌桩施工时，不得冲水下沉，钻头提升速度控制在1.0m/min，其垂直度偏差不得超过0.5%，相邻两桩施工间隔不得超过12h。
⑤压浆阶段不允许发生断浆现象，输浆管道不能堵塞，全桩须注浆均匀，不得发生夹心层。发现管道堵塞，立即停泵进行处理。待处理结束后立即把搅拌钻具上提或下沉1.0m 后方能注浆，等10-20秒后恢复正常搅拌，以防断桩。
⑥对溢出的泥土及时采用内驳车运到施工现场集土坑内，临时集中堆放，待达到一定强度后方能再组织土方外运。
5.10搅拌桩桩体验收标准
②水泥浆灌入量要有严格保证，无异常过少现象。
③成桩过程中对水泥土取样，制成标准试块，取样数量为每台·班机一组，每组9块。
④搅拌桩桩体在达到龄期28天后，进行钻孔取芯测试其强度，其抗压强度不应小于
0.8MPa，检查桩的数量不少于已完成桩数的2%。
第六章三轴搅拌桩参数计算实例
6.1说明及要求
三轴止水帷幕采用850@600搅拌桩施工，单根桩长约26.17m，其中实桩长度为24.22m，水泥掺量为25%；空桩长度为1.95m，水泥掺量为5%。
6.2计算实例
①单根桩理论水泥用量：实桩24.22（实桩长）*1.8（土体比重）*1.495（单幅面积）*0.25（水泥掺量）=16.29t；空桩 1.95*1.8*1.495*0.05=0.26t；总用量：
16.29+0.26=16.55t。
②单根桩理论水泥浆浆液用量：浆液配比为水：水泥=1.5：1，浆液比重为1.37t/m3，实桩部分：16.29（水泥用量）/（1/2.5）（水/水灰）/1.37（浆液比重）=29.73m3；空桩部分：0.26/（1/2.5）/1.37=0.47m3，浆液总量为：29.73+0.47=30.2m3。
第七章施工组织
7.1人员配备
施工人员配备见下表（一个班组人员）。
7.2机械配置
主要施工机械设备配备计划
7. 3
第九章项目管理机构
9.1项目管理责任制
制定质量管理责任制，认真按照设计要求和现行施工规范组织施工，施工全过程严格按有关质量标准进行，落实质量责任制，层层签订质量责任书。实行质量目标管理，并逐级分解质量创优目标，明确各级人员的质量责、权、利，管理层质量责任制建立后，将其纳入年度考核内容，作业层“定人员、定任务、定工期、定质量、定安全（包括文明施工）、定报酬、定奖罚”的“七定”质量承包责任制，且与各级人员的经济收入挂钩，奖优罚劣。真正做到从项目管理班子到作业工人均有质量目标和实施计划，责任到人，落实到位。（项
第十章保证措施
10.1质量保证措施
①三轴搅拌桩的质量控制应贯穿在施工的全过程，施工中必须随时检查施工记录和计量记录。重点检查水泥用量、桩长、钻头提升速度、喷浆深度、停浆处理方法等。
③正式开工前应做试验桩，确定合理的施工参数。
③施工前，根据施工图纸对所有桩体进行编号，施工时按照编号桩体进行施工并及时做好施工记录。
④三轴搅拌桩在下沉和提升过程中保持螺杆匀速转动，匀速下钻，匀速提升。注浆施工时严格控制搅拌桩搅拌下沉和提升速度，搅拌下沉速度不超过 0.8 米/分钟，提升速度不超过1米/分钟。
④严格控制水泥浆浆液配比，为了防止浆液离析，水泥浆配置好后不得超过 2 小时。
⑥经常对搅拌桩机进行维修保养，尽量减少施工过程中由于设备故障而造成的质量问题。设专人负责操作，上岗前必须检查机械设备的性能，确保设备正常运转。
⑦严禁使用过期水泥，受潮水泥，对每批水泥进行复核，合格后方能使用。
⑧对现场施工的每一个作业人员进行作业指导书、技术、安全教育培训，严格按照交底内容施工。
⑨水泥流量、注浆压力采用人工控制，严格控制每桶搅拌桶的水泥用量及液面高度，用水量采取总量控制，并用比重仪随时检查水泥浆的比重，注浆压力控制在1.5～2.5Mpa。
⑩根据有关规定每台班做一组7.07×7.07×7.07㎝3水泥土试块。试样来源于沟槽中置换出的水泥土，按规定条件养护，到达龄期后送去实验室做抗压强度试验，试验报告及时提交监理与甲方。
10.2安全、文明及环保措施
10.2.1 施工安全
①设备拼装时指派专人负责安全监督指导，非工作人员严禁进入施工现场。
②开工前必须进行安全三级教育，做好安全交底，每周进行一次安全生产自检活动。
③制订完整的安全生产管理制度，明确分工，各负其责。专职安全员负责日常安全生产检查，督促安全管理工作。
④认真全面检查和清洗干净，防止泵体内有残渣和铁屑存在，各类密封圈必须完整良好，无泄漏现场。
⑤安全阀中的安全销要进行试压检测，确保达到最高压力。
⑥指定专人负责泵，定期检测检修压力表。
⑦高压泵死机、钻孔司机和浆液搅拌组等都要密切配合，一旦某部发生故障，应及时联系停泵停机，及时排除故障，做好运转情况的记录，以备日后复查分析。
⑧加强监测工作，如发现地面开裂，沉降加速等情况，应立即停止施工，并采取有效的措施，在经现场施工监理确认安全，并上报业主及相关设计人员确定后方能继续进行施工。
⑨高压胶管：使用时，不能超过压力范围，以免降低其使用寿命，同时应小于规定的最小弯曲半径，以免产生早起疲劳损坏。
10.2.2 文明施工、环境保护
①不在工地门前、围挡外侧以及公用场地堆放材料、水泥和垃圾等。
②减少施工现场噪音对居民干扰。
③施工中溢出的浆液或置换土应回收或外运处理，防止环境污染。
④运输车辆出场均要检查车轮，做到不将污泥带出施工场地，排污（废泥浆外运）用密封槽罐车外运排放，做到不溢漏，不污染环境。
第十一章质量记录
1、施工过程中资料员负责整理、保管日常的技术资料，并对技术资料的准确性和完整性把关。
2、工程完工前，资料员做好技术资料的汇总工作。
3、工程完工提供资料内容
①施工技术资料
A-1 工程质量证明文件
A-2 设计图纸会审及交底
A-3 工程基线、基准点复核单及轴线测量定位图
②施工质量管理资料
B-1 砂浆试块抗压试验报告
B-2 砂浆试块强度数理统计表
B-3 水泥质保单及原材料试验报告
B-4其他质量证明书
③施工技术管理资料
C-1 施工方案审批表
C-2 施工方案
C-3 施工记录（样表见附件）
C-4 检验批资料（样表见附件）
第十二章附件12.1施工记录
12.2检验批资料
