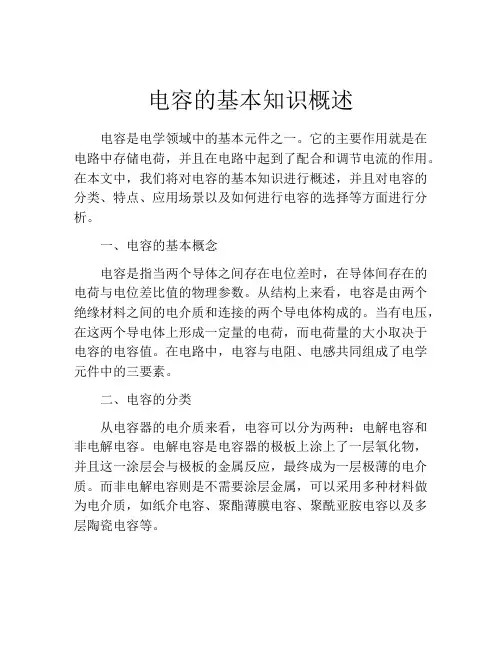

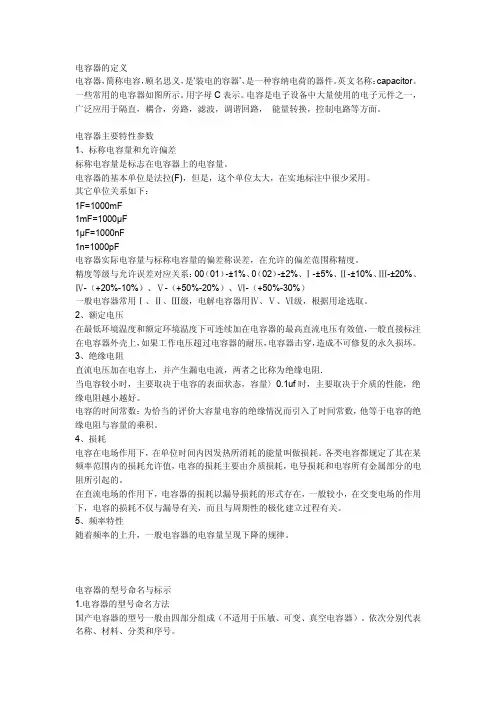

电容 电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。用C表示电容，电容单位有法拉（F）、微法拉（uF)、皮法拉（pF),1F=10^6uF=10^12pF 一、电容器的型号命名方法 国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。依次分别代表名称、材料、分类和序号。 第一部分：名称，用字母表示，电容器用C。 第二部分：材料，用字母表示。 第三部分：分类，一般用数字表示，个别用字母表示。 第四部分：序号，用数字表示。 用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I- 玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介 二、电容器的分类 1、按照结构分三大类：固定电容器、可变电容器和微调电容器。 2、按电解质分类有：有机介质电容器、无机介质电容器、电解电容器和空气介 质电容器等。 3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型 电容器。 4、频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容 器。
5、低频旁路：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。 6、滤波：铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器。 7、调谐：陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。 8、高频耦合：陶瓷电容器、云母电容器、聚苯乙烯电容器。 9、低耦合：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容 器。 10、小型电容：金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。 三、常用电容器 1、铝电解电容器 用浸有糊状电解质的吸水纸夹在两条铝箔中间卷绕而成，薄的化氧化膜作介质的电容器.因为氧化膜有单向导电性质,所以电解电容器具有极性. 容量大，能耐受大的脉动电流，容量误差大，泄漏电流大；普通的不适于在高频和低温下应用,不宜使用在25kHz以上频率低频旁路、信号耦合、电源滤波。 电容量：0.47--10000u 额定电压：6.3--450V 主要特点：体积小，容量大，损耗大，漏电大 应用：电源滤波，低频耦合，去耦，旁路等 2、钽电解电容器（CA）铌电解电容（CN） 用烧结的钽块作正极,电解质使用固体二氧化锰温度特性、频率特性和可靠性均优于普通电解电容器，特别是漏电流极小，贮存性良好，寿命长，容量误差小，而且体积小，单位体积下能得到最大的电容电压乘积对脉动电流的耐受能力差，若损坏易呈短路状态超小型高可靠机件中。 电容量：0.1--1000u 额定电压：6.3--125V
电子知识 贴片电容(28)陶瓷电容器(21) 单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。 NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 一NPO电容器 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。 NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。
NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。 二X7R电容器 X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。 X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。 X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。 三Z5U电容器 Z5U电容器称为”通用”陶瓷单片电容器。这里首先需要考虑的是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成本。对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10年下降5%。 尽管它的容量不稳定，由于它具有小体积、等效串联电感(ESL)和等效串联电阻(ESR)低、良好的频率响应，使其具有广泛的应用范围。尤其是在退耦电路的应用中。下表给出了Z5U电容器的取值范围。 Z5U电容器的其他技术指标如下: 工作温度范围+10℃--- +85℃ 温度特性+22% ---- -56% 介质损耗最大4% 四Y5V电容器
如何选择和计算滤波电容?--电容使用详述 嵌入式非其他类中的 2009-05-31 17:32 阅读617 评论1 字号：大中小 问：在电路设计过程中,要用电容来进行滤波.有时要用电解电容,有时要陶瓷电容.有时两种均要用到.我想问一下:用电解电容的作用是什么?用普通陶瓷电容的作用是什么?如何计算其容量的???对于电解电容的耐压 又该如何选择确定? 哪些情况用电解电容,哪些情况下用陶瓷电容,哪些情况下两种均要用? ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 答： ----- 滤波电容范围太广了，这里简单说说电源旁路（去藕）电容。 滤波电容的选择要看你是用在局部电源还是全局电源。对局部电源来说就是要起到瞬态供电的作用。为什么要加电容来供电呢？是因为器件对电流的需求随着驱动的需求快速变化（比如DDR controller）,而在高频的范围内讨论，电路的分布参数都要进行考虑。由于分布电感的存在，阻碍了电流的剧烈变化，使得在芯片电源脚上电压降低－－也就是形成了噪声。而且，现在的反馈式电源都有一个反应时间－－也就是要等到电压波动发生了一段时间（通常是ms或者us级）才会做出调整，对于ns 级的电流需求变化来说，这种延迟，也形成了实际的噪声。所以，电容的作用就是要提供一个低感抗（阻抗）的路线，满足电流需 求的快速变化。 基于以上的理论，计算电容量就要按照电容能提供电流变化的能量去计算。选择电容的种类，就需要按照它的寄生电感去考虑－－也就是寄生电感要小于电源路径的分布电感。 具体的说明在很多书上都有。提供一个参考书:high speed digital design ch8.2. ------------------------------ 讨论问题必须从本质上出发。首先，可能都知道电容对直流是起隔离作用的，而电感器的作用则相反。所有的都是基于基本原理的。那这时，电容就有了最常见的两个作用。一是用于极间隔离直流，有人也叫作耦合电容，因为它隔离了直流，但要通过交流信号。直流的通路局限在几级间，这样可以简化工作点很复杂的计算，二是滤波。基本上就是这两种。作为耦合，对电容的数值要求不严，只要其阻抗不要太大，从而对信号衰减过大即可。但对于后者，就要求从滤波器的角度出发来考虑，比如输入端的电源滤波，既要求滤除低频（如有工频引起的）噪声，又要滤除高频噪声，故就需要同时使用大电容和小电容。有人会说，有了大电容，还要小的干什么？这是因为大的电容，由于极板和引脚端大，导致电感也大，故对高频不起作用。而小电容则刚好相反。巨细据此可以确定电容量。而对于耐压，任何时候都必须满足，否则，就会爆炸，即使对于非电解电容，有时不爆炸，其性能也有所下降。讲起来，太多了，先谈这么多。 --------------------- 都是滤波的作用，铝电解电容容量比较大，主要用于虑除低频干扰。容量大约为1mA电流对应2～3μf，如过要求高的时候可以1mA对应5～6μf。无极性电容用于虑除高频信号。单独使用的时候大部分是去藕用的。有时可以与电解电容并联使用。陶瓷电容的高频特性比较好，但是在某个频率（大约是6MHz记不 太清了）是容量下降的很快。 ---------- 电容的寄生电感主要包括内部结构决定的电感和引线电感。电解电容的寄生电感主要由内部结构决定。印象中铝电解电容在20～30k以上就表现除明显的电感特性。钽电容在1MHz左右。陶瓷电容的高频特性就好很多。但是陶瓷电容有压电效应，不适于音频放大电路的输入和输出。 --------------- 这是因为大的电容，由于极板和引脚端大，导致电感也大，故对高频不起作用。而小电容则刚好相反。巨

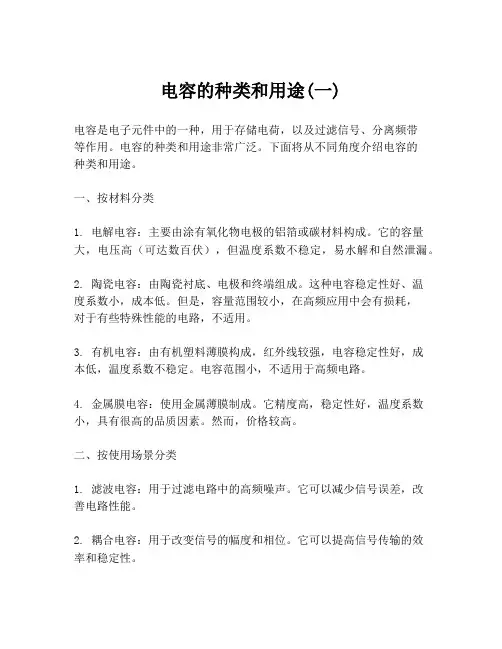

电容的分类和应用 一、电容的分类和作用 电容，由两个金属极，中间夹有绝缘材料（介质）构成。由于绝缘材料的不同，所构成的电容器的种类也有所不同： 按结构可分为：固定电容，可变电容 按介质材料可分为：空气电容、液体电容、无机固体电容、有机固体电容、电解电容。 按极性分为：有极性电容和无极性电容。 电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐 二、电容的符号 电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个"＋"符号代表正极。（见下图） 三、电容的单位 电阻的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（纳法）。电容 F 的容量很大，我们看到的一般都是μF、nF、pF的单位，而不是F的单位。 它们之间的具体换算关系如下： 1F＝1000000μF 1μF=1000nF 1nF=1000pF 四、电容的耐压单位：V（伏特） 每一个电容都有它的耐压值，这是电容的重要参数之一。普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。 五、电容的种类 电容的种类可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。 各种电容的优缺点及用途 无极性可变电容 制作工艺： 1、可旋转动片为陶瓷片表面镀金属薄膜，定片为镀有金属膜的陶瓷
1.瓷介电容器（CC）结构：用陶瓷材料作介质，在陶瓷表面涂覆一层金属（银）薄膜，再经高温烧结后作为电极而成。瓷介电容器又分 1 类电介质（NPO、CCG） ）；2 类电介质（X7R、2X1）和 3 类电介质（Y5V、2F4）瓷介电容器。 用途：主要应用于高频电路中。 2.涤纶电容器 （CL） 结构：涤纶电容器，是用有极性聚脂薄膜为介质制 成的具有正温度系数（即温度升高时，电容量变大） 的无极性电容。 用途：一般应用于中、低频电路中。 常用的型号有CL11、CL21等系列。
3.聚苯乙烯电容 器（CB） 结构：有箔式和金属化式两种类型。 用途：一般应用于中、高频电路中。 常用的型号有CB10、CB11（非密封箔式）、CB14~16 （精密型）、CB24、CB25（非密封型金属化）、CB80 （高压型）、CB40 （密封型金属化）等系列。 4.聚丙烯电容器（CBB）结构：用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。 用途：一般应用于中、低频电子电路或作为电动机的启动电容。常用的箔式聚丙烯电容：CBB10、CBB11、CBB60、CBB61 等；金属化式聚丙烯电容：CBB20、CBB21、CBB401 等系列。
5.独石电容器结构：独石电容器是用钛酸钡为主的陶瓷材料烧结制成的多层叠片状超小型电容器。 用途：广泛应用于谐振、旁路、耦合、滤波等。 常用的有CT4 （低频）、CT42（低频）；CC4（高频）、CC42（高频）等系列。 6.云母电容器（CY）结构：云母电容器是采用云母作为介质，在云母表面喷一层金属膜（银）作为电极，按需要的容量叠片后经浸渍压塑在胶木壳（或陶瓷、塑料外壳）内构成。 用途：一般在高频电路中作信号耦合、旁路、调谐等使用。常用的有CY、CYZ、CYRX等系列。
贴片电容的材质按美国电工协会（EIA）标准，贴片电容介质材料，按温度稳定性分成三类： 一、超稳定级（Ⅰ类）的介质材料为COG或NPO； 二、稳定级（Ⅱ类）的介质材料为X7R； 三、能用级（Ⅲ）的介质材料Y5V。 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。NPO电容器是电容量和介质损耗最稳定的电容器之一。NPO 电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。而C0G和NPO只是标准不同而已，C0G是EIA标准，美国电工协会，NP0是JIS标准，日本工业协会，在电路里面，是一样用的。 X5R与X7R电容器被称为温度稳定型的陶瓷电容器。X7R是当温度在-55℃到+125℃时其容量变化仅为15%的，而X5R只是当温度在-55℃到+85℃时其容量变化才为15%。X5R 与X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化。X5R与X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。 Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达+22%到-82%。Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。小体积，大容量，其容量随温度变化比较明显，但成本较低。广泛应用于对容量，损耗要求不高的场合。 NPO(COG)、X7R、X5R、Y5V均是电容的材质，几种材料的温度系数是依次递减的，而容值是依次递增的。不同材质的频率特性也是不同的，NPO是最高频的，依次递减。
電容器選用的基本知識（上） 文/唐凌 在一般電子電路中，尤其是與Hi-Fi有關的各種電路包括HFIFAF 電容器使用的頻度，大致上僅次於電阻器然電阻器使用雖多，而其作用特性種類卻遠較電容器為單純，因為在一張線路圖上，我們常常可以看到有關電阻規格的說明是除特別說明外一律用碳膜1/2瓦，而電容器就沒有那麼方便了。 因為電容器的規格，除了電壓容量之外還有因結構不同而產生的種種形體及特性上的差異，若有選用錯誤，不僅電路不能工作，甚至於將發生危險包括損及其他零件和人體等本文擬就以業餘者為對象，敘述一般電容器的選用常識，因編幅有限，是特將其較實用者優先論述。 一電子電路中的電容器 電容器的基本作用就是充電與放電，但由這種基本充放電作用所延伸出來的許多電路現象，使得電容器有著種種不同的用途，例如在電動馬達中，我們用它來產生相移，在照相閃光燈中，用它來產生高能量的瞬間放電等等，而在電子電路中，電容器不同性質的用途尤多，這許多不同的用途，雖然也有截然不同之處，但因其作用均係來自充電與放電，所以，在不同用途之間，亦難免有其共同之處，例如傍路電容實際上亦可稱為平滑濾波電容，端看從哪一個角度來解釋。 以下係就一般習慣的稱呼做為分類，來說明電容器在不同電路中的作用和基本要求。 1.1直流充放電電容 電容器的基本作用既是充電和放電，於是直接利用此充電和放電的功能便是電容器的主要用途之一。 在此用途中的電容器，有如蓄電池和飛輪一般的功能，在供給能量高於需求時即予吸收並儲存，而當供給能量低於需求或沒有能量供給時，此儲存的能量即可放出電容器充放電的作用與
電池充放電的作用不一樣，電池不管在充電或放電時，所需之作用時間均較長，因此，它無法在瞬間吸收大量的電能，也無法在瞬間放出大量的電能。 圖1-1是常見的整 流電路，圖中二極 體僅導通下半週 的電流，在導通期 間把電能儲存於 電容器上，在負半 週時，二極體不導 電，此時負載所需 的電能唯賴電容 器供給。 在此電路中，你可能想到，電容器在正半週所充之電能是否足夠維持到負半迵使用關於這個問題，有三個因素來決定 1.交流電在正半週時能否充份供應所需能量 2.電容器在正半週的充電期間，是否能夠儲存充份的能量 3.負載所需的平均電能是多少。 以上三個因素之中，1.2.數字若很大，而3.的需求則很小，即使在理論上亦無法獲得純粹的直流，因為電容器並非在正半週的全部時間都在充電，而只是在正半週的電壓高於電容器既有的電壓時，才有充電的作用在電容器不接負載時漏電流亦不計，其充電的時間只是正半週的前四分之一週電壓上升時及至電壓上升到峰值後，第二個正半週就不再充電了當電容器接上負之後，開始放電，在不充電的時間內，放去了多少電能，在充電時才能回多少電能，正是因為這樣，所以紋波是無法等於零的。 通常的整流充放電電路，都是在交流接近峰值的極短時間內充電，然後做穩定的如前級放大器或不穩定的如B類放大器放電，而放電之量亦僅佔總電容量極小的部份但也有少數電路中的電容是做長時間緩慢充電而後在瞬間大量放電的，這類電路例如照相用之閃光電路和點銲機中之放電電路等，其電容所要求的特性自與一般整流用電容不一樣。 1.2電源平滑濾波及反交連電容
上面的图可以看出不同种类的电容器依据自身性能特点适用于不同类型的 电路. 这是电容器选型的基本的最简单的分类. 更具体的电容器选型分类见下面的简单介绍; 1. 根据使用频率的高低选择电容器种类; 由于不同类型电容器的频率性能差别非常大,因此,如果某电路的工作频率非常高,超过MHZ, 而且电路信号强度较弱,此时,叠层陶瓷电容器是最佳的选择. 尽管都是是滤波和储能充放电, 在工作频率一定时,一定要考虑到不同种类的电容器的频率特性是否与电路工作频率相符? ,因为不同种类电容器有自己合适的使用频率范围,所有的电容器都有随工作或测试频率的增加.电容器容量逐渐降低,损耗逐渐增加的现象.否则电容器的基本容量和阻抗特性就会因为工作频率的过高或过低而发生很大变化.最后可能导致电路信号特点不能达到设计要求. 如果工作频率在中频率段以下,对电容器在不同温度下的参数值一致性要求较高, 那么选择固体钽电容器器可能较合适. 有时候,你必须对它们的性能特点有所取舍, 首先一定得清楚某种电容器的那方面特点是自己必须选择它的理由.此点非常重要. 2. 根据环境温度变化要求选择电容器种类; 不同种类电容器的温度特性差别非常大, 如果用户使用的环境温度变化幅 度较大,例如一年四季都在室外工作的电子设备,或者在较短时间从低空到温度极低的高空,此时,无论你的电容器作为滤波或充放电, 你必须选择在宽温范围内电容器容量和阻抗及漏电流变化最小的电容器.否则,你的电路可能会在不同环境温度下呈现出不同的信号变化幅度.非常有可能导致电路整体失效. 如果某电容器的实际使用一般都在温度变化非常小的环境下,则可以不必特别关注电容器的温度特性.
贴片电容材质及规格 贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格，不同的规格有不同的用途。 NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是敝司三巨电子公司的命名方法，其他公司的产品请参照该公司的产品手册。 一NPO电容器 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。 NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。 二X7R电容器 X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。 X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。 X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。 三Z5U电容器 Z5U电容器称为”通用”陶瓷单片电容器。这里首先需要考虑的是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成本。对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10年下降5%。 尽管它的容量不稳定，由于它具有小体积、等效串联电感（ESL）和等效串联电阻（ESR）低、良好的频率响应，使其具有广泛的应用范围。尤其是在退耦电路的应用中。 Z5U电容器的其他技术指标如下: 工作温度范围+10℃--- +85℃ 温度特性+22% ---- -56% 介质损耗最大4%
电容的用法和选择 问：我想知道如何为具体的应用选择合适的电容器，但我又不清楚许多不同种类的电容器有哪些优点和缺点? 答：为具体的应用选择合适类型的电容器实际上并不困难。一般来说，按应用分类，大多数电容器通常分为以下四种类型(见图14.1)： 2交流耦合，包括旁路(通过交流信号，同时隔直流信号) 2去耦(滤掉交流信号或滤掉叠加在直流信号上的高频信号或滤掉电源、基准电源和信号电路中的低频成分) 2有源或无源RC滤波或选频网络 2模拟积分器和采样保持电路(捕获和储存电荷) 尽管流行的电容器有十几种，包括聚脂电容器、薄膜电容器、陶瓷电容器、电解电容器，但是对某一具体应用来说，最合适的电容器通常只有一两种，因为其它类型的电容器，要么有的性能明显不完善，要么有的对系统性能有“寄生作用”，所以不采用它们。
问：你谈到的“寄生作用”是怎么回事? 答：与“理想”电容器不同，“实际”电容器用附加的“寄生”元件或“非理想”性能来表征，其表现形式为电阻元件和电感元件，非线性和介电存储性能。“实际”电容器模型如图14.2所示。由于这些寄生元件决定的电容器的特性，通常在电容器生产厂家的产品说明中都有详细说明。在每项应用中了解这些寄生作用，将有助于你选择合适类型的电容器。 图14.2 “实际”电容器模型 问：那么表征非理想电容器性能的最重要的参数有哪些? 答：最重要的参数有四种：电容器泄漏电阻RL(等效并联电阻EPR)、等效串联电阻(ESR)、等效串联电感(ESL)和介电存储(吸收)。 电容器泄漏电阻，RP：在交流耦合应用、存储应用(例如模拟积分器和采样保持器)以及当电容器用于高阻抗电路时，RP是一项重要参数，电容器的泄漏模型如图1 4.3所示。
电容符号 电子制作中需要用到各种各样的电容器，它们在电路中分别起着不同的作用。与电阻器相似，电容器通常简称其为电容，用字母C表示。顾名思义，电容器就是“储存电荷的容器”。尽管电容器品种繁多，但它们的基本结构和原理是相同的。两片相距很近的金属中间被某绝缘物质(固体、气体或液体)所隔开，就构成了电容器。两片金属称为极板，中间的物质叫做介质。电容器也分为容量固定的与容量可变的。但常见的是固定容量的电容，最多见的是电解电容和瓷片电容。 不同的电容器储存电荷的能力也不相同。规定把电容器外加1伏特直流电压时所储存的电荷量称为该电容器的电容量。电容的基本单位为法拉(F)。但实际上，法拉是一个很不常用的单位，因为电容器的容量往往比1法拉小得多，常用的电容单位有微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，它们的关系是：1法拉(F)= 1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。 在电子线路中，电容用来通过交流而阻隔直流，也用来存储和释放电荷以充当滤波器，平滑输出脉动信号。小容量的电容，通常在高频电路中使用，如收音机、发射机和振荡器中。大容量的电容往往是作滤波和存储电荷用。而且还有一个特点，一般1μF以上的电容均为电解电容，而1μF以下的电容多为瓷片电容，当然也有其他的，比如独石电容、涤纶电容、小容量的云母电容等。电解电容有个铝壳，里面充满了电解质，并引出两个电极，作为正(+)、负(-)极，与其它电容器不同，它们在电路中的极性不能接错，而其他电容则没有极性。
把电容器的两个电极分别接在电源的正、负极上，过一会儿即使把电源断开，两个引脚间仍然会有残留电压(学了以后的教程，可以用万用表观察)，我们说电容器储存了电荷。电容器极板间建立起电压，积蓄起电能，这个过程称为电容器的充电。充好电的电容器两端有一定的电压。电容器储存的电荷向电路释放的过程，称为电容器的放电。 举一个现实生活中的例子，我们看到市售的整流电源在拔下插头后，上面的发光二极管还会继续亮一会儿，然后逐渐熄灭，就是因为里面的电容事先存储了电能，然后释放。当然这个电容原本是用作滤波的。至于电容滤波，不知你有没有用整流电源听随身听的经历，一般低质的电源由于厂家出于节约成本考虑使用了较小容量的滤波电容，造成耳机中有嗡嗡声。这时可以在电源两端并接上一个较大容量的电解电容(1000 μF，注意正极接正极)，一般可以改善效果。发烧友制作HiFi音响，都要用至少1万微法以上的电容器来滤波，滤波电容越大，输出的电压波形越接近直流，而且大电容的储能作用，使得突发的大信号到来时，电路有足够的能量。 电子电路中，电容器只能通过变化电流，不能通过直流电，在电路中起着“通交流，隔直流”的作用。电路中，电容器常被用作耦合、旁路、滤波等，都是利用它“通交流，隔直流”的特性。那么交流电为什么能够通过电容器呢？我们先来看看交流电的特点。交流电不仅方向往复交变，它的大小也在按规律变化。电容器接在交流电源上，电容器连续地充电、放电，电路中就会流过与交流电变化规律一致的充电电流。电容器的选用涉及到很多问题。首先是耐压的问题。加在一个电容器的两端的电压超过了它的额定电压，电容器就会被击穿损坏。一般电解电容的耐压分档为6.3 V，10 V，16 V，25 V，50 V等。 分类 1．固定电容器 电容量固定的电容器叫做固定电容器。根据介质的不同可分为陶瓷、云母、纸质、薄膜、电解几种。 1.1 陶瓷电容器 陶瓷电容器是用高介电常数的电容器陶瓷(钛酸钡一氧化钛)挤压成圆管、圆片或圆盘作为介质，并用烧渗法将银镀在陶瓷上作为电极制成。它又分高频瓷介和低频瓷介两种。 高频瓷介电容器适用于无线电、电子设备的高频电路。具有小的正电容温度系数的电容器，使用于高稳定振荡回路中，作为回路电容器及垫整电容器。低频
这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。 X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。 X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。 X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。 COG,X7R,X5R,Y5V均是电容的材质，几种材料的温度系数和工作范围是依次递减的，不同材质的频率特性也是不同的。 NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 一 NPO电容器 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%， NPO(COG) 多层片式陶瓷电容器,它只是一种电容 COG（Chip On Glass）即芯片被直接邦定在玻璃上。这种安装方式可以大大减小LCD模块的体积，且易于大批量生产，适用于消费类电子产品的LCD，如：手机，PDA等便携式产品，这种安装方式，在IC生产商的推动下，将会是今后IC与LCD 的主要连接方式。 相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO电容器可选取的容量范围。 NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。 二 X7R电容器 X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。
电容的分类、标识、及识读 电容(名词解释)： 由两个金属极，中间夹有绝缘材料（介质）构成。由于绝缘材料的不同，所构成的电容器的种类也有所不同。 一、电容的分类 1.按结构可分为：1）固定电容、2）可变电容、3）半可变电容（微调电容） 2.按介质材料可分为： 1)气体介质电容：空气电容 2)电解电容：液态电解电容（如铝质电解液电容）、固态电解电容 3)无机介质电容：瓷介电容、云母电容、玻璃釉电容 4)有机介质电容： 聚乙酯电容(Mylar电容)、金属化聚乙酯电容(MKT电容) 聚丙烯电容(PP电容)、金属化聚丙烯电容(MKP电容) 聚苯乙烯电容(PS电容)、聚碳酸电容、聚酯电容（涤纶电容） 3.按极性分为:1)有极性电容、2)无极性电容。 二、电容的主要参数： 标称容量、耐压、绝缘电阻、损耗、允许误差、温度系数、频率特性 1.电容量的单位及换算关系： 1F＝103mF、1mF=103μF、1μF=103 nF、1nF=103pF 2.耐压单位 V（伏）：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压。对于结构、介质、容量相同的器件，耐压越高，体积越大。无极性电容的耐压值有： 63V、100V、160V、250V、400V、600V、1000V等 有极性电容的耐压值有：（与无极性电容相比要低） 4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。
3.绝缘电阻：电容的是指电容器两极之间的电阻，或称漏电阻。绝缘电 阻的大小决定于电容器介质性能的好坏。使用电容器时应选绝缘电阻大的。 绝缘电阻越小，漏电越严重，这样会影响电路的正常工作。 4.允许误差：电容器的标称容量与其实际容量之差，再除以标称容量所得的百分数，就是电容器的允许误差。 表2-1常用电容其精度等级（与电阻的表示方法相同） 表2-2 电容偏差标识符号 表2-3 电容标称容量系列 表2-4不同类别电容的标称容量系列值

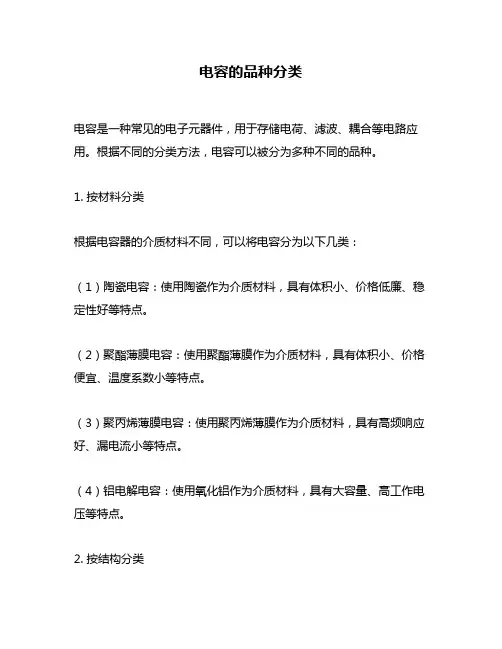

电容器的种类概述 类别：网文精粹阅读：1822 1．概述 由于电子、电气设备的不同，对电容器的种类规格和种类要求也不一样。为适应不同性能的需要，各生产厂研制开发了许多种类的电容器。 电容器的种类很多，一般可归纳为两种分类方法。第一类：按所用绝缘材料（电介质）的不同夯类。 ①固体无机介质电容器。如陶瓷电容器（CC高频、CT低频）、云母电容器（CY）、玻璃釉电容器（CI）和玻璃膜电容器（CO）。 ②固体有机介质电容器，如聚苯乙烯电容器（CB）、聚丙烯电容器（CBB）、纸介电容器（CH）、涤纶电容器（CL）等有机薄膜电容器。 ③电解电容器，如铝电解电容器（CD）、担电解电容器（CA）和锯电解电容器（CN），另外还有气体介质电容器，如空气电容器。 第二类：按电容器的结构形式分类。 ①固定电容器：电容量不能改变的电容器。 ②可变电容器和微调电容器：电容量在一定范围和较小的范围内可进行人为调整的电容器。 还可以根据用途分为滤波电容器、祸合电容器及旁路电容器等。 总之，在一般的电子电路中，电容器基本上有固定电容器、微调电容器和电解电容器三大类。 2．不同种类电太霖的介绍 （1)瓷介质电容器 瓷介质电容器是以陶瓷材料作为绝缘介质的，所以叫瓷介质电容器。瓷介质电容器的电极是在瓷片表面用烧结渗透的方法形成银层而构成的。 按照工作电压，瓷介质电容器又可分为低压电容器和高压电容器两种。 瓷介质电容器的容量误差一般有士2%、士15%、士10%、士20%几个等级。 瓷介质电容器的形状和结构常见的有管形、圆片形、筒形及叠片形，如图2-10所示。
(2)云母电容器 云母电容器的表面上一般都标有型号和电容量等： ①型号，用字母C表示电容器，用Y表示虫容的介质材料是云母，在型号后边用数字表示产品类别，规定用数字1或2表示非密封产品。 ②标称容量与容量容许误差，在电容器上标称的容量是指该电容器应该达到的容量，所以都是标称容量值，一般用直标法表示，如0 ．022 pF表示0 ．022微法，3 300 pF表示3300微微法。有些标称容量没有单位，此时，如果是大于1的数，则它的容量单位为微微法。例如，标称“300”，就是表示300微微法；标称"2 000"，就是表示2000微微法，如图2-11所示。也有些用文字符号法表示标称容量单位的，如用p表示微微法（10-12法拉），用n表示毫微法（10’”法拉），用拜表示微法（10-6法拉），用m表示毫法（10-3法拉），用F表示法拉。文字符号法目前在国内使用得不多。 电容器的实际电容量与标称容量之间总会有误差。根据不同的允许误差范围，规定电容器的精确度等级（即容量允许误差）：0级一土2%，I级一士2%，11级一士10%，m级一士20％。有些生产厂用百分数直接表示，有些生产厂用0、I、且、m分别表示容量允许偏差，如图2-12所示。
目录： 贴片电容的种类和特点 1 贴片电容基本结构 1 贴片电容 Class 2 EIA代码 2 贴片电容封装尺寸 3 贴片电容生产厂家 4 贴片电容分类 5 NPO电容器 5 X7R电容器 6 Z5U电容器8 Y5V电容器8 Y5V贴片电容容量范围8 贴片电容的种类和特点 单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件,就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格,不同的规格有不同的用途。下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是AVX公司的命名方法,其他公司的产品请参照该公司的产品手册。 NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格，不同的规格有不同的用途。下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是敝司三巨电子公司的命名方法，其他公司的产品请参照该公司的产品手册。 NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 通常大家所说的贴片电容是指片式多层陶瓷电容 (Multilayer Ceramic Capacitors)，简称MLCC，又叫做独石电容。 它是在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次烧结成一块不可分割的整体，外面再用树脂包封而成的。具有小体积、大容量、Q值高、高可靠和耐高温等优点。同时也具有容量误差较大、温度系数很高的缺点。一般用在噪声旁路、滤波器、积分、振荡电路。 常规贴片电容按材料分为COG(NPO)、X7R、Y5V，常见引脚封装有0201、0402、0603、0805、1206、1210、1812、2010。 贴片电容基本结构 多层陶瓷电容(MLCC)是由平行的陶瓷材料和电极材料层叠而成。见下图：

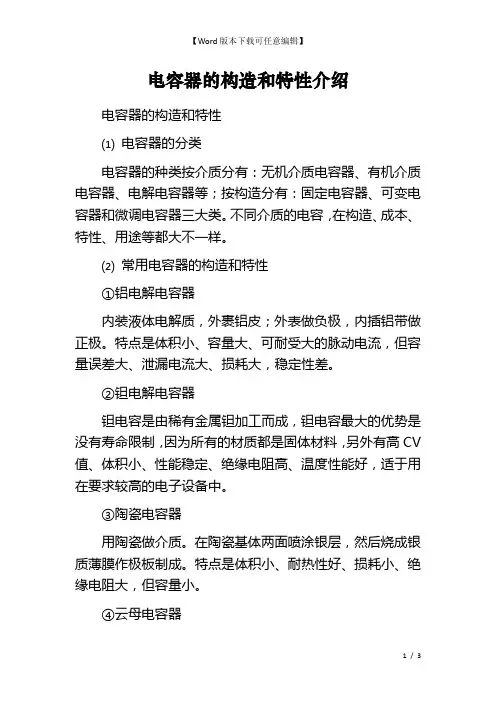

电容器是电子设备中常用的电子元件，下面对几种常用电容器的结构和特点作以简要介绍，以供大家参考。 1铝电解电容器： 它是由铝圆筒做负极、里面装有液体电解质，插人一片弯曲的铝带做正极制成。还需经直流电压处理，做正极的片上形成一层氧化膜做介质。其特点是容量大、但是漏电大、稳定性差、有正负极性，适于电源滤波或低频电路中，使用时，正、负极不要接反。 2钽铌电解电容器 它用金属钽或者铌做正极，用稀硫酸等配液做负极，用钽或铌表面生成的氧化膜做介质制成。其特点是：体积小、容量大、性能稳定、寿命长。绝缘电阻大。温度性能好，用在要求较高的设备中。 3瓷电容器 用瓷做介质。在瓷基体两面喷涂银层，然后烧成银质薄膜作极板制成。其特点是：体积小、耐热性好、损耗小、绝缘电阻高，但容量小，适用于高频电路。铁电瓷电容容量较大，但损耗和温度系数较大，适用于低频电路。 4云母电容器： 用金属箔或在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。其特点是：介质损耗小、绝缘电阻大。温度系数小，适用于高频电路。 5薄膜电容器
结构相同于纸介电容器，介质是涤纶或聚苯乙烯。涤纶薄膜电容，介质常数较高，体积小、容量大、稳定性较好，适宜做旁路电容。聚苯乙烯薄膜电容器，介质损耗小、绝缘电阻高，但温度系数大，可用于高频电路。 6纸介电容器 用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料壳中制成。它的特点是体积较小，容量可以做得较大。但是固有电感和损耗比较大，适用于低频电路。 7金属化纸介电容器 结构基本相同于纸介电容器，它是在电容器纸上覆上一层金属膜来代金属箔，体积小、容里较大，一般用于低频电路。 8油浸纸介电容器 它是把纸介电容浸在经过特别处理的油里，能增强其耐压。其特点是电容量大、耐压高，但体积较大。此外，在实际应用中，第一要根据不同的用途选择不同类型的电容器;第二要考虑到电容器的标称容量，允许误差、耐压值、漏电电阻等技术参数;第三对于有正、负极性的电解电容器来说，正、负极在焊接时不要接反。
++ 电容的类别和符号 ++ 电容的种类也很多，为了区别开来，也常用几个拉丁字母来表示电容的类别，如图1所示。第一个字母C表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。上图是小型纸介电容，下图是立式矩开密封纸介电容。表1列出电容的类别和符号。表2是常用电容的几项特性。 图6表1 电容的类别和符号
表2 常用电容的几项特性

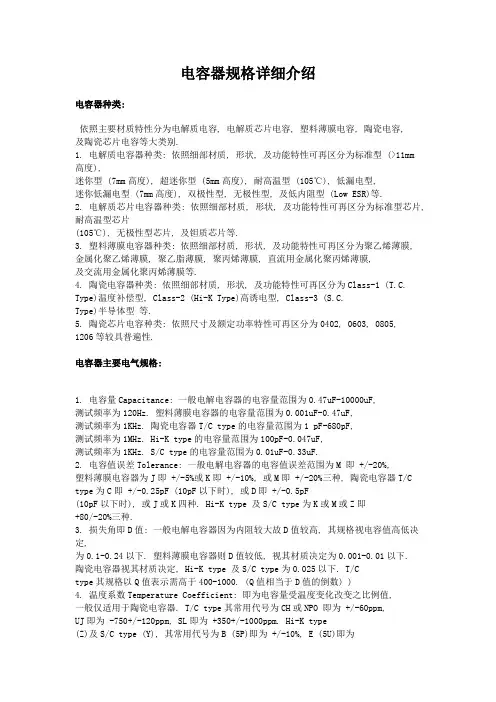

++ 不同介质电容的识别 ++ 笔者根据收藏的资料，整理出不同介质电容英文字母的标称符号，如附表，以便大家在选购电容器产品和维修时，正确识别。 附表 ++ 电容器的参数与分类 ++ 在电子产品中，电容器是必不可少的电子器件，它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等。由于电容器的类型和结构种类比较多，因此，我们不仅需要了解各类电容器的性能指标和一般特性，而且还必须了解在给定用途下各种元件的优缺点，以及机械或环境的限制条件等。这里将对电容器的主要参数及其应用做简单说明。 1.标称电容量（C R）。电容器产品标出的电容量值。云母和陶瓷介质电容器的电容量较低（大约在5000pF以下）；纸、塑料和一些陶瓷介质形式的电容器居中（大约在0.005uF~1.0uF）；通常电解电容器的容量较大。这是一个粗略的分类法。 2.类别温度范围。电容器设计所确定的能连续工作的环境温度范围。该范围取决于它相应类别的温度极限值，如上限类别温度、下限类别温度、额定温度（可以连续施加额定电压的最高环境温度）等。
3.额定电压（U R）。在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。电容器应用在高电压场和时，必须注意电晕的影响。电晕是由于在介质/电极层之间存在空隙而产生的，它除了可以产生损坏设备的寄生信号外，还会导致电容器介质击穿。在交流或脉动条件下，电晕特别容易发生。对于所有的电容器，在使用中应保证直流电压与交流峰值电压之和不得超过电容器的额定电压。 4.损耗角正切（tgδ）。在规定频率的正弦电压下，电容器的损耗功率除以电容器的无功功率为损耗角正切。在实际应用中，电容器并不是一个纯电容，其内部还有等效电阻，它的简化等效电路如附图所示。对于电子设备来说，要求R S愈小愈好，也就是说要求损耗功率小，其与电容的功率的夹角要小。 这个关系为：tgδ=R S/X C=2*3.14*f*C* R S。因此，在应用当中应注意选择这个参数，避免自身发热过大而影响寿命。 5.电容器的温度特性。通常是以20℃基准温度的电 容量与有关温度的电容量的百分比表示。 6.使用寿命。电容器的使用寿命随温度的增加而减 小。主要原因是温度加速化学反应而使介质随时间退化。 7.绝缘电阻。由于温升引起电子活动增加，因此温度 升高将使绝缘电阻降低。 电容器包括固定电容器和可变电容器两大类。其中固定电容器又可根据其介质材料分为云母电容器、陶瓷电容器、纸/塑料薄膜电容器、电解电容器和玻璃釉电容器等；可变电容器也可以是玻璃、空气或陶瓷介质结构。以下附表列出了常见电容器的字母符号。 附表 电容的耐压和绝缘电阻 电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。表1是常用固定电容直流工作电压系列。有*的数值，只限电解电容用。
