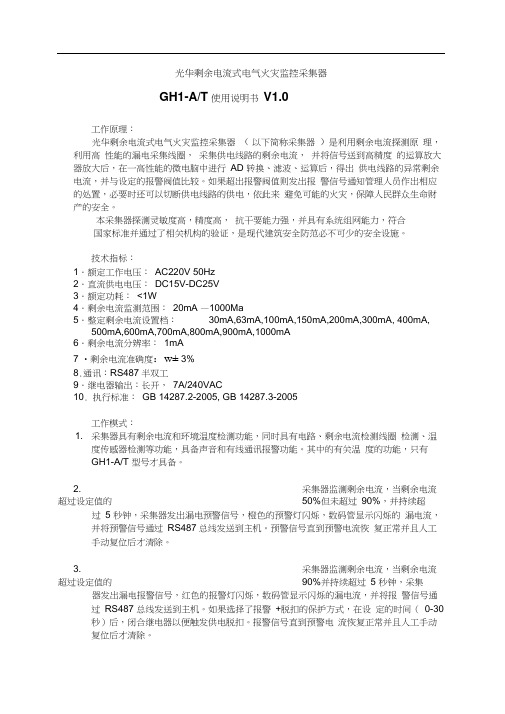

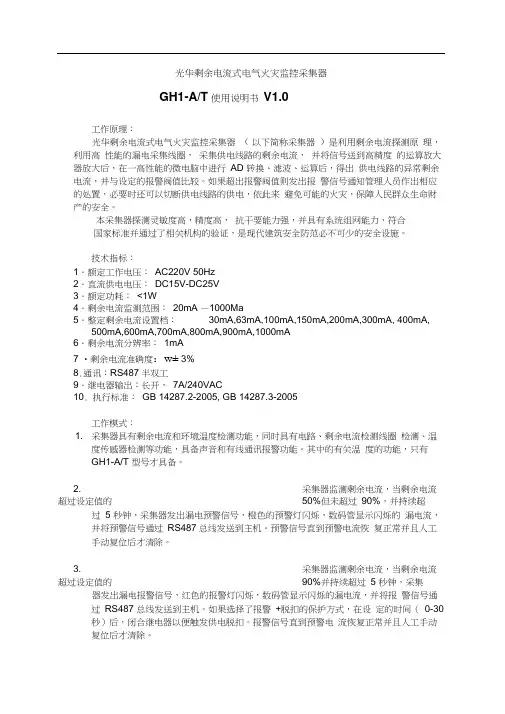

光华剩余电流式电气火灾监控采集器
GH1-A/T 使用说明书V1.0
工作原理：
光华剩余电流式电气火灾监控采集器（以下简称采集器）是利用剩余电流探测原理，利用高性能的漏电采集线圈，采集供电线路的剩余电流，并将信号送到高精度的运算放大器放大后，在一高性能的微电脑中进行AD 转换、滤波、运算后，得出供电线路的异常剩余电流，并与设定的报警阀值比较。如果超出报警阀值则发出报警信号通知管理人员作出相应的处置，必要时还可以切断供电线路的供电，依此来避免可能的火灾，保障人民群众生命财产的安全。
本采集器探测灵敏度高，精度高，抗干要能力强，并具有系统组网能力，符合
国家标准并通过了相关机构的验证，是现代建筑安全防范必不可少的安全设施。
技术指标：
1．额定工作电压：AC220V 50Hz
2．直流供电电压：DC15V-DC25V
3．额定功耗：<1W
4．剩余电流监测范围：20mA —1000Ma
5．整定剩余电流设置档：30mA,63mA,100mA,150mA,200mA,300mA, 400mA, 500mA,600mA,700mA,800mA,900mA,1000mA
6．剩余电流分辨率：1mA
7 ?剩余电流准确度：w±3%
8.通讯：RS487半双工
9．继电器输出：长开，7A/240VAC
10. 执行标准：GB 14287.2-2005, GB 14287.3-2005
工作模式：
1. 采集器具有剩余电流和环境温度检测功能，同时具有电路、剩余电流检测线圈检测、温
度传感器检测等功能，具备声音和有线通讯报警功能。其中的有关温度的功能，只有
GH1-A/T 型号才具备。
2. 采集器监测剩余电流，当剩余电流超过设定值的50%但未超过90%，并持续超过5 秒钟，采集器发出漏电预警信号，橙色的预警灯闪烁，数码管显示闪烁的漏电流，并将预警信号通过RS487总线发送到主机。预警信号直到预警电流恢复正常并且人工
手动复位后才清除。
3. 采集器监测剩余电流，当剩余电流超过设定值的90%并持续超过5 秒钟，采集器发出漏电报警信号，红色的报警灯闪烁，数码管显示闪烁的漏电流，并将报警信号通
过RS487 总线发送到主机。如果选择了报警+脱扣的保护方式，在设定的时间（0-30 秒）后，闭合继电器以便触发供电脱扣。报警信号直到预警电流恢复正常并且人工手动
复位后才清除。
4. GH1-A/T 采集器监测环境温度，当环境温度超过设定值时，采集器发出超温报
警信号，红色的报警灯闪烁，数码管显示闪烁的环境温度，并将报警信号通过
RS487总线发送到主机。预警信号直到预警电流恢复正常并且人工手动复位后 才清除。
5?如果漏电线圈有线脱落，16秒内采集器监测到并发出故障报警，黄色的故障灯 闪烁，数
码管显示闪烁故障代码 Err1,并将故障信号通过RS487总线发送到主 机。当漏电线圈接好后，16秒内自动清除故障报警。 6. GH1-A/T 如果温度传感器有线脱落，10秒内采集器监测到并发出故障报警，黄 色的故障
灯闪烁，，数码管显示闪烁故障代码 Err2,并将故障信号通过 RS487 总线发送到主机。当温度传感器接好后，16秒内自动清除故障报警。 7?采集器报警电流、脱扣延时、保护方式和报警温度等参数的设置，必须借助
PC
软件，具体的设置清参考光华的其他文档。
四. 面板和接口图：
按使用剩余线圈的不同，GH1-A 的结构也分成两种，但两种的接线方式，按键操作 和显示都是一样，以下也只对接口、显示和按键的操作进行说明。
图1
1 .显示：
数码管：
采集器正常工作时，显示监测的剩余电流，如
123mA 时，显示为123;
当漏电预警或漏电报警时，先是闪烁的漏电流；
当超温报警时，显示监测的环境温度，如 123度时，显示为123c ;
当有接线故障时，闪烁显示故障代码，输入信号故障（漏电检测线圈故障）显 示 Err1 ，温度传感器故障显示 Err2 。
当进行漏电实验时，显示闪烁 TST ，如果漏电试验无法完成，则闪烁显示 T-F 。
&H1-A X 策藝
______ ??*
◎故障 丄海
賣华电控识爭有嚴益罚
J J D O Q G
■ ■
Q Q 3 5
■?
1
1
?
GH1-A 操作面板图
GH1-A 背面接口图
电源指示灯：常亮，指示工作电源正常。
预警指示灯：常灭，闪烁时表明采集器监测到漏电预警。
报警指示灯：常灭，闪烁时表明采集器监测到漏电报警或超温报警。故障指示灯：常灭，闪烁时表明采集器监测到漏点检测线圈或温度传感器故障。
2．按键：复位：当采集器有故障、预警或报警时，按复位键可以清除报警状态，但清除报警或预警必须首先消除报警或预警的原因。
自检：当采集器正常运行时，按自检键可以点亮所有的LED 和激响蜂鸣器，以检查声光指示是否正常。
消音：当采集器有故障、预警或报警的声音报警时，按消音键可以关闭声音。
3．漏电线圈接口：
S1, S2接漏电检测线圈的信号输出端，T1，T2接漏电检测线圈的实验输入端。
4．后面板接口：
JDQ-ON: 2 根，外接驱动电源脱扣器，输出长开
SW1,SW2: 外接脱扣器的反馈信号，当脱扣器输出脱扣信号时，希望得到闭合的反馈。
BUZ12V+,BUZ-: 保留，不起作用。
NTC+, NTC-: 外接温度传感器，GH1-A 可以不接，GH1-A/T 必须接。
IGV24+, GND: 外接15-25V 的直流输入，采用集中供电时使用，如果用独立供电方式，可使用下面的电源接口供电。
RS487A1,RS487B1: —组RS487数据总线，连接到上一级的监控器或直接连接到PC。注意：必须使用双绞线，且A线和B线要相同连接。
RS487A2,RS487B2: 和上面数据总线并联，提供总线转接。
EARTH: 大地。
5．电源接口：
接220VAC 交流，以供应采集器工作，如果使用了集中供电方式，可以不接。
五．监控器的连线：
注：如选择“报警’（不盂跳闸）时，图中虚线不接*
六系统连接参考图：
（；H1 - A监控器侧面端子接漏b线圈
22QY电
源线
BYJibZXL 0
丈灾监控探测器
陀打指令线BYJR-2X1. 0
咖号总钱
(RVS-2XL9)
■
故障现象故障原因解决方法
不工作，无显示如采用总线，可能总线未供电，
或供电电线脱落或断路。用万用表检杳IGV24V+和GND,检查总线有无供电或检查供电线路有无断路，相应处理。
如米用独立供电，可能220V 市电未供电，或供电电线脱落。用万用表检杳IGV24V+和GND,检查总线有无供电或检查供电线路有无断路，相应处理
总是ERR1报警总是ERR1报警
漏电检测线圈连接线脱落或连接
错误。
检查连线，正确和牢固连接漏
电检测线圈。
漏电检测线圈损坏更换漏电检测线圈。
总是ERR2报警总是ERR2报警
温度传感器连接线脱落或连接短
路。
检查连线，正确和牢固连接温
度传感器。
温度传感器损坏更换温度传感器。
漏电流误差大漏电检测线圈连接错误。「参照四.3正确连接。
上位机接收不到报
警信号或其他信息
没有连接数据总线或连接错误参照四.4正确连接。
通讯不稳定通讯距离太远。一般RS487通
讯距离不超过1000M。
增加RS487总线中继。
同段内采集器太多。般
RS487 一段线内不超过64个米集器。适当增加RS487总线中继。
