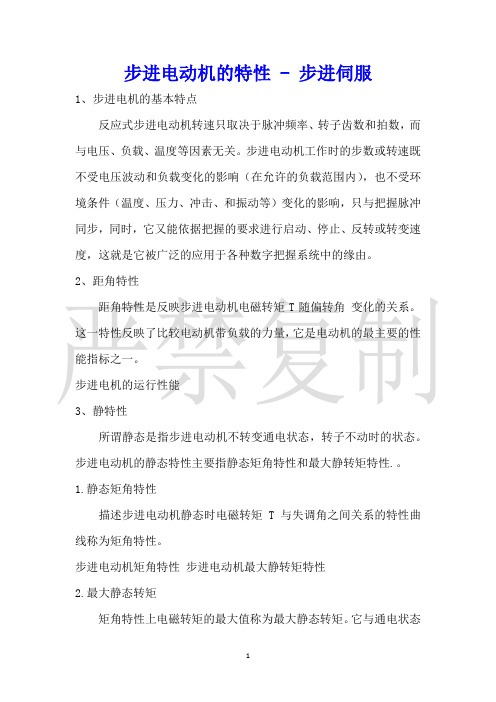

1.步距误差
是指空载时实测的步距角与理论的步距角之差。它反映了步进电动机角位移的精度。
国产步进电动机的步距误差一般在±10′～±30′范围内，精度较高的步进电动机可达±2′～±5′。

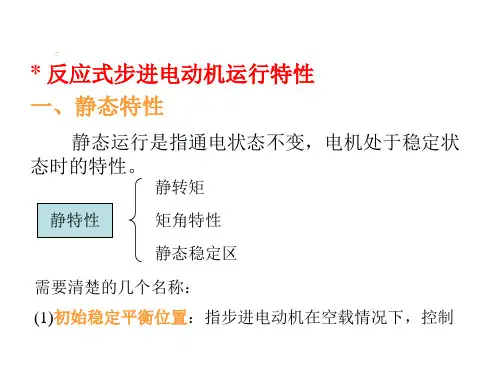

2.最大静转矩
是指步进电动机在某相始终通电而处于静止不动状态时，所能承受的最大外加转矩，亦即所能输出的最大电磁转矩。它反映了步进电动机的制动能力和低速步进运行时的负载能力。
3.启动矩频特性
是指步进电动机在有外加负载转矩时，不失步地正常启动所能接受的最大阶跃输入脉冲频率（又称启动频率）与负载转矩的对应关系。
4.启动惯频特性
是指步进电动机带动纯惯性负载启动时，启动频率与转动惯量之间的关系。
5.运行矩频特性
是指步进电动机运行时，输出转矩与输入脉冲频率的关系。选用步进电动机时，应使实际应用的运行频率与负载转矩所对应的运行工作点位于运行矩频特性之下，才能保证步进电动机不失步地正常运行。
6.步进运行和低频振荡
当输入脉冲频率很低时，脉冲周期如大于步进电动机的过渡过程时间，步进电动机就会处于一步一停的运行状态，这种运行状态称为步进运行。步进电动机都有一较低的固有频率，当步进运行频率或低速运行频率与该固有频率相等或接近时，就会产生共振，使步进电动机振荡不前，这种现象称为低频振荡。
避免低频振荡的现象发生采用的方法：
一种是使运行频率避开固有频率，二是前一方法不允许时，可通过调节步进电动机上的阻尼器来改变固有频率。
7.最大相电压和最大相电流
分别是指步进电动机每相绕组所允许施加的最大电源电压和流过的最大电流。
步进电机参数及含义 1、步进角： 当步进驱动器接收到一个脉冲信号，它所驱动步进电机按设定的方向转动的一个固定角度。 2、保持转矩（HOLDING TORQUE）： 保持转矩（HOLDING TORQUE）是指步进电机通电但没有转动时，定子锁住转子的力矩。它是步进电机最重要的参数之一，通常步进电机在低速时的力矩接近保持转矩。由于步进电机的输出力矩随速度的增大而不断衰减，输出功率也随速度的增大而变化，所以保持转矩就成为了衡量步进电机最重要的参数之一。比如，当人们说2N.m的步进电机，在没有特殊说明的情况下是指保持转矩为2N.m的步进电机。 3、DETENT TORQUE： DETENT TORQUE是指步进电机没有通电的情况下，定子锁住转子的力矩。DETENT TORQUE在国内没有统一的翻译方式，容易使大家产生误解；由于反应式步进电机的转子不是永磁材料，所以它没有DETENT TORQUE。 4、精度： 一般步进电机的精度为步进角的3-5%，且不累积。 5、空载启动频率： 步进电机有一个技术参数：空载启动频率，即步进电机在空载情况下能够正常启动的脉冲频率，如果脉冲频率高于该值，电机不能正常启动，可能发生丢步或堵转。在有负载的情况下，启动频率应更低。如果要使电机达到高速转动，脉冲频率应该有加速过程，即启动频率较低，然后按一定加速度升到所希望的高频（电机转速从低速升到高速）。 6、四相混合式步进电机与驱动器的串联接法和并联接： 四相混合式步进电机一般由两相驱动器来驱动，因此，连接时可以采用串联接法或并联接法将四相电机接成两相使用。串联接法一般在电机转速较的场合使用，此时需要的驱动器输出电流为电机相电流的0.7倍，因而电机发热小；并联接法一般在电机转速较高的场合使用（又称高速接法），所需要的驱动器输出电流为电机相电流的1.4倍，因而电机发热较大。 7、纹波电压： 纹波电压一般是指直流电源输出端含有交流电压是多少V，属称纹波电压或纹波系数。 8、如何确定步进电机驱动器的直流供电电源： A.电压的确定 混合式步进电机驱动器的供电电源电压一般是一个较宽的范围（比如IM483的供电电压为12～48VDC），电源电压通常根据电机的工作转速和响应要求来选择。如果电机工作转速较高或响应要求较快，那么电压取值也高，但注意电源电压的纹波不能超过驱动器的最大输入电压，否则可能损坏驱动器。 B.电流的确定 供电电源电流一般根据驱动器的输出相电流I来确定。如果采用线性电源，电源电流一般可取I的1.1～1.3倍；如果采用开关电源，电源电流一般可取I的1.5～2.0倍。
步进常识 1. 什么是步进电机? 步进电机是一种将电脉冲转化为角位移的执行机构。通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。您可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时您可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。 2. 步进电机分哪几种? 步进电机分三种：永磁式（PM ,反应式（VR和混合式（HB 永磁式步进一般为两相，转矩和体积较小，步进角一般为7.5 度或15 度；反应式步进一般为三相，可实现大转矩输出，步进角一般为1.5 度，但噪声和振动都很大。在欧美等发达国家80 年代已被淘汰；混合式步进是指混合了永磁式和反应式的优点。它又分为两相和五相：两相步进角一般为1.8 度而五相步进角一般为0.72 度。这种步进电机的应用最为广泛。 3. 什么是保持转矩（HOLDING TORQUE? 保持转矩（HOLDINGORQUE是指步进电机通电但没有转动时，定子锁住转子的力矩。它是步进电机最重要的参数之一，通常步进 电机在低速时的力矩接近保持转矩。由于步进电机的输出力矩随速度的增大而不断衰减，输出功率也随速度的增大而变化，所以保持转矩就成为
了衡量步进电机最重要的参数之一。比如，当人们说2N.m 的步进电机，在没有特殊说明的情况下是指保持转矩为2N.m 的步进电机。 4. 什么是DETENT TORQU起动转扭） DETENTTORQU是指步进电机没有通电的情况下，定子锁住转子的力矩。DETEN T ORQUEE国内没有统一的翻译方式，容易使大家产生误解；由于反应式步进电机的转子不是永磁材料，所以它没有DETENT TORQ U E 5. 一般步进电机的精度为步进角的3-5%，且不累积。 6. 步进电机温度过高首先会使电机的磁性材料退磁，从而导致力矩下降乃至 于失步，因此电机外表允许的最高温度应取决于不同电机磁性材料的退磁点；一般来讲，磁性材料的退磁点都在摄氏130 度以上，有的甚至高达摄氏200 度以上，所以步进电机外表温度在摄氏80-90 度完全正常。7. 当步进电机转动时，电机各相绕组的电感将形成一个反向电动势；频率越 高，反向电动势越大。在它的作用下，电机随频率（或速度）的增大而相电流减小，从而导致力矩下降。 8. 为什么步进电机低速时可以正常运转, 但若高于一定速度就无法启动, 并伴 有啸叫声?
Z406 数控坐标台式钻床主轴自动 进给步进电机扭矩的设计计算 陆扬 [菲尼克斯亚太电气(南京) 有限公司,江苏南京211100 ] 设计Z406 数控坐标台式钻床时,对主轴自动进给步 进电机扭力矩的设计计算介绍如下: 该数控坐标台式钻床设计要求:1) 最大钻孔直径为 d 6mm; 2) 钻削材料为碳素结构钢σb = 65kgf/ mm2 , HB170～200 ;3) 切削刀具为高速钢W18Cr4V 钻头,加冷 却液;4) 进给量0. 2mm/ r 。 1 主轴轴向力计算 计算公式为: P = 61. 2 ×D ×S0. 7 。其中P 为轴向力 / kN ; D 为最大钻孔直径/ mm; S 为主轴每转进给量。 P = 61. 2 ×D ×S0. 7 = 61. 2 ×6 ×0. 20. 7≈11166kN , 考虑到摩擦力,传动效率等因数,取轴向力P = 1147kN 进行以下计算。 2 主轴套筒受力分析和计算(图1) Ft = 圆周力; Fr = 径向力; F = 法向力= 1147kN Ft 为F cosα= 150 ×cos20°= 1138kN Fr 为F sinα= 150 ×sin20°= 015kN 现将轴向力平移至主轴套筒D 点,需加一个力矩M = P ×d/ 2 = 150 ×1. 8cm≈2165kN·cm , M 的值即是最
大阻力矩M 阻。只有当M主> M阻时, 主轴套筒才能向下 运动,进行钻削加工。现根据结构需要初步选择最大静扭 力矩为196N·cm 的步进电机作为主轴的自动进给电机, 由于电机的最大静力矩Mj ,max = 196N·cm < M阻, 所以 将电机通过少齿差减速器减速80 倍后再输出,故从理论 上电机的最大静力矩Mj ,max 也将相应增加到Mj ,max = 196N·cm ×80 = 15168kN·cm ,此时Mj ,max = 196N·cm ×80 = 15168kN·cm > M阻。根据步进电机原理有关资料介绍,当步进电机在运行频率增大或负载增大时,步进电机 的输出扭力矩将大大下降,即有M/ Mj ,max c = 0. 2～0. 5 (此为经验系数) ,现取系数0. 2 ,则在钻床最大负荷时,电 机的输出扭力矩M主= 15168kN·cm ×0. 2 = 15168kNcm , 即M主> M阻≈21645kN·cm ,所以该电机经减速80 倍 后,可以保证在最大切削负荷时也可以满足使用,步进电 机(该电机的步距角为0. 75°) 也不会产生失步现象。 收稿日期:2006208222 (上接第55 页) 4 结束语 本测量系统实用性强,能够巡回采集测量多路信号, 结构较为简单,成本低,精度较高。系统的可扩展性强,可 通过单片机的串行口连接RS232 转换芯片MAX232 与数 控机床相连,完成实时数据的传递和其他控制工作。在实
步进电机基本知识(2009-01-08 13:51:30) 1、步进电机：是一种将电脉冲转化为角位移或线位移的执行机构。其特点是没有积累误差（精度为100%），广泛应用于各种开环控制。 2、步进电机分类：永磁式（PM），反应式（VR），混合式（HB）。 3、保持转矩：是指步进电机通电，但没有转动时，定子锁住转子的力矩。 4、精度：为步进角的3～5%，且不累积。 5、细分驱动器：是通过改变相邻（A，B）电流的大小，以改变合成磁场的夹角来控制步进电机的运转的。细分功能完全是由驱动器靠精确控制电机的相电流所产生的，与电机无关。对于2，4相电机，细分后的步距角等于电机的整步步距角除以细分数。对于3相反应式电机，细分后的步距角等于电机的半步步距角除以细分数。 6、步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。0.9°/1.8°（表示半步工作时为0.9°，整步工作时为1.8°）此步距角为电机固有步距角。 7、相数：产生不同对极N、S磁场的激磁线圈对数。常用m表示。 8、失步：电机运转时运转的步数，不等于理论上的步数。称之为失步。 9、最大空载起动频率：电机在某种驱动形式、电压及额定电流下，在不加负载的情况下，能够直接起动的最大频率。 10、最大空载运行频率：电机在某种驱动形式，电压及额定电流下，电机不带负载的最高转速频率。 11、步进电机最好不使用整步状态，整步状态时振动大。 12、电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。方向由导电顺序决定。控制步进脉冲信号的频率，可以对电机进行精确调速；控制步进脉冲的个数，可以对电机进行精确定位。
13、步进电机驱动器：是把计算机控制系统提供的弱信号放大为步进电机能够接受的强电流信号。 14、拍数：是完成一个磁场周期性变化所需脉冲数。指电机转过一个齿距角所需脉冲数。 15、脱机信号free：此信号为选用信号，并不是必须要用的，只有在一些特殊情况下使用，此端为低电平有效，这时电机处于无力矩状态；此端为高电平或悬空不接时此功能无效，电机可正常运行，此功能若用户不采用，只需将此端悬空即可。 16、CP脉冲宽度一般要求不小于2us。 17、CP电平方式：对于共阳接法的驱动器要求为负脉冲方式，脉冲状态为低电平，无脉冲时为高电平；对于共阴接法的驱动器要求为正脉冲方式，脉冲状态为高电平，无脉冲时为低电平。 18、dir信号：一定要在电机降速停止后再换向。 19、步进电机在启动时，必须有升速过程；在停止时必须有降速过程，一般来说升速过程和降速过程规律相同。特例：步进电机运行速度不超过突跳频率，这时不存在升降速问题。 20、自动半电流功能：驱动机在步进脉冲信号停止施加2S左右，会自动进入半电流状态，这时电机相电流为运行时的一半，以减少功耗和保护电机。 21、细分优点：完全消除了电机的低频振荡。 22、步进电机的工作性能在很大程度上取决于所使用的驱动电路的类型和参数。 23、常用的有两相，四相混合式步进电机。 24、电机是有内阻的感性负载。 25、步进电机驱动方式：恒压，恒流，恒流斩波，使同样电机输出更大速度和功率。 26、步进电机启动：A、低初速度，低加速度阶段
步进电机——步进电机选型的计算方法 步进电机选型表中有部分参数需要计算来得到。但是实际计算中许多情况我们都无法得到确切的机械参数，因此，这里只给出比较简单的计算方法。 ◎驱动模式的选择 驱动模式是指如何将传送装置的运动转换为步进电机的旋转。 下图所示的驱动模式包括了电机的加/减速时间，驱动和定位时间，电机的选型基于模式图。 ●必要脉冲数的计算 必要脉冲数是指传动装置将物体从起始位置传送到目标位置所需要提供给步进电机的脉冲数。必要脉冲数按下面公式计算： 必要脉冲数＝ 物体移动的距离 距离电机旋转一周移动的距离× 360 o 步进角 ●驱动脉冲速度的计算 驱动脉冲速度是指在设定的定位时间中电机旋转过一定角度所需要的脉冲数。 驱动脉冲数可以根据必要脉冲数、定位时间和加/减速时间计算得出。 （1）自启动运行方式 自启动运行方式是指在驱动电机旋转和停止时不经过加速、减速阶段，而直接以驱动脉冲速度启动和停止的运行方式。 自启动运行方式通常在转速较低的时候使用。同时，因为在启动/停止时存在一个突然的速度变化，所以这种方式需要较大的加/减速力矩。 自启动运行方式的驱动脉冲速度计算方法如下： 驱动脉冲速度[Hz]= 必要脉冲数[脉冲]
定位时间[秒] （2）加/减速运行方式 加//减速运行方式是指电机首先以一个较低的速度启动，经过一个加速过程后达到正常的驱动脉冲速度，运行一段时间之后再经过一个减速过程后电机停止的运行方式。其定位时间包括加速时间、减速时间和以驱动脉冲速度运行的时间。 加/减速时间需要根据传送距离、速度和定位时间来计算。在加/减速运行方式中，因为速度变化较小，所以需要的力矩要比自启动方式下的力矩小。加/减速运行方式下的驱动脉冲速度计算方法如下： 必要脉冲数－启动脉冲数[Hz]×加/减速时间[秒] 驱动脉冲速度[Hz]= 定位时间[秒]－加/减速时间[秒] ◎电机力矩的简单计算示例 必要的电机力矩＝（负载力矩+加/减速力矩）×安全系数 ●负载力矩的计算（TL） 负载力矩是指传送装置上与负载接触部分所受到的摩擦力矩。步进电机驱动过程中始终需要此力矩。负载力矩根据传动装置和物体的重量的不同而不同。许多情况下我们无法得到精确的系统参数，所以下面只给出了简单的计算方法。 负载力矩可以根据下面的图表和公式来计算。 （1）滚轴丝杆驱动
选择步进电机是主要看哪些性能参数？ 本文转载自电机维修https://www.doczj.com/doc/1f17270312.html, 选择步进电机是主要看哪些性能参数？ 电机固有步距角： 它表示控制系统每发一个步进脉冲信号，电机所转动的角度。 步进电机的相数：是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72°。 保持转矩： 是指步进电机通电但没有转动时，定子锁住转子的力矩。它是步进电机最重要的参数之一，通常步进电机在低速时的力矩接近保持转矩。 相数： 产生不同对极N、S磁场的激磁线圈对数，是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72°。在没有细分驱动器时，用户主要靠选择不同相数的步进电机来满足自己步距角的要求。如果使用细分驱动器，则‘相数’将变得没有意义，用户只需在驱动器上改变细分数，就可以改变步距角。目前应用最广泛的是两相和四相，四相电机一般用作两相，五相的成本较高。 选择步进电机是主要看哪些性能参数？ 拍数： 完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角
所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A. 固有步距角： 对应一个脉冲信号，电机转子转过的角位移用θ表示。θ=360度（转子齿数J*运行拍数），以常规二、四相，转子齿为50齿电机为例。四拍运行时步距角为θ=360度/（50*4）=1.8度（俗称整步），八拍运行时步距角为θ=360度/（50*8）=0.9度（俗称半步）。这个步距角可以称之为‘电机固有步距角’，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关。 定位转矩（DETENT TORQUE）： 电机在不通电状态下，电机转子自身的锁定力矩（由磁场齿形的谐波以及机械误差造成的），DETENT TORQUE 在国内没有统一的翻译方式，容易使大家产生误解；由于反应式步进电机的转子不是永磁材料，所以它没有DETENT TORQUE。 最大静转矩： 也叫保持转矩（HOLDING TORQUE），电机在额定静态电作用下（通电），电机不作旋转运动时，电机转轴的锁定力矩，即定子锁住转子的力矩。此力矩是衡量电机体积（几何尺寸）的标准，与驱动电压及驱动电源等无关。通常步进电机在低速时的力矩接近保持转矩。由于步进电机的输出力矩随速度的增大而不断衰减，输出功率也随速度的增大而变化，所以保持转矩就成为了衡量步进电机最重要的参数之一。比如，当人们说2N.m的步进电机，在没有特殊说明的情况下是指保持转矩为2N.m的步进电机。 虽然静转矩与电磁激磁安匝数成正比，与定齿转子间的气隙有关，但过份采用减小气隙，增加激磁安匝来提高静力矩是不可取的，这样会造成电机的发热及机械噪音。 最大静力矩的选择：
步进电机也叫步进器，它利用电磁学原理，将电能转换为机械能，人们早在20世纪20年代就开始使用这种电机。随着嵌入式系统(例如打印机、磁盘驱动器、玩具、雨刷、震动寻呼机、机械手臂和录像机等)的日益流行，步进电机的使用也开始暴增。不论在工业、军事、医疗、汽车还是娱乐业中，只要需要把某件物体从一个位置移动到另一个位置，步进电机就一定能派上用场。步进电机有许多种形状和尺寸，但不论形状和尺寸如何，它们都可以归为两类：可变磁阻步进电机和永磁步进电机。本文重点讨论更为简单也更常用的永磁步进电机。 步进电机的构造 如图1所示，步进电机是由一组缠绕在电机固定部件--定子齿槽上的线圈驱动的。通常情况下，一根绕成圈状的金属丝叫做螺线管，而在电机中，绕在齿上的金属丝则叫做绕组、线圈、或相。如果线圈中电流的流向如图1所示，并且我们从电机顶部向下看齿槽的顶部，那么电流在绕两个齿槽按逆时针流向流动。根据安培定律和右手准则，这样的电流会产生一个北极向上的磁场。
现在假设我们构造一个定子上缠绕有两个绕组的电机，内置一个能够绕中心任意转动的永久磁铁，这个可旋转部分叫做转子。图2给出了一种简单的电机，叫做双相双极电机，因为其定子上有两个绕组，而且其转子有两个磁极。如果我们按图2a所示方向给绕组1输送电流，而绕组2中没有电流流过，那么电机转子的南极就会自然地按图中所示，指向定子磁场的北极。 再假设我们切断绕组1中的电流，而按图2b所示方向给绕组2输送电流，那么定子的磁场就会指向左侧，而转子也会随之旋转，与定子磁场方向保持一致 接着，我们再将绕组2的电流切断，按照图2c的方向给绕组1输送电流，注意：这时绕组1中的电流流向与图2a所示方向相反。于是定子的磁场北极就会指向下，从而导致转子旋转，其南极也指向下方。 然后我们又切断绕组1中的电流，按照图2d所示方向给绕组2输送电流，于是定子磁场又会指向右侧，从而使得转子旋转，其南极也指向右侧。。 最后，我们再一次切断绕组2中的电流，并给绕组1输送如图2a所示的电流，

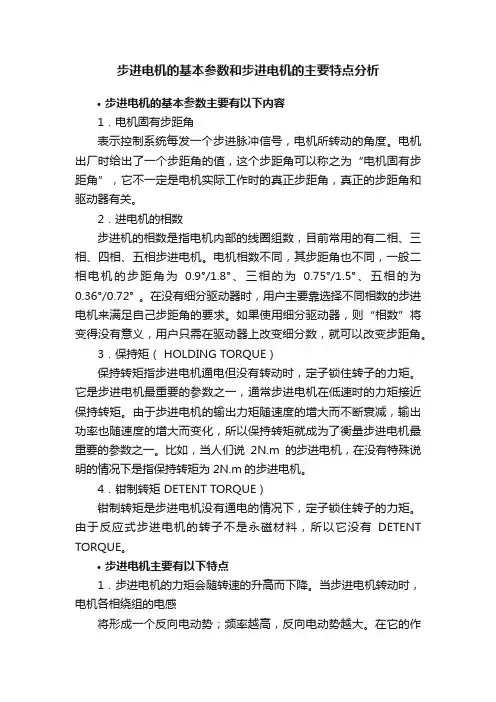

步进电机的基本参数定义 电机固有步距角：它表示控制系统每发一个步进脉冲信号，电机所转动的角度。电机出厂时给出了一个步距角的值，如FY56ES300A型电机给出的值为0.9°/1.8°（表示半步工作时为0.9°、整步工作时为1.8°），这个步距角可以称之为“电机固有步距角”，它不一定是电机工作时的实际步距角，实际步距角和驱动器有关。 步进电机的相数：是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电动机。电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72°。步进电动机增加相数能提高性能，但步进电机的结构和驱动电源都会更复杂，成本也会增加。 保持转矩（HOLDING TORQUE）：也叫最大静转矩，是在额定静态电流下施加在已通电的步进电机转轴上而不产生连续旋转的最大转矩。它是步进电机最重要的参数之一，通常步进电动机在低速时的力矩接近保持转矩。由于步进电动机的输出力矩随速度的增大而不断衰减，输出功率也随速度的增大而变化，所以保持转矩就成为了衡量步进电机最重要的参
数之一。比如，当人们说2N.m的步进电机，在没有特殊说明的情况下是指保持转矩为2N.m 的步进电动机。 步距精度：可以用定位误差来表示，也可以用步距角误差来表示。 矩角特性：步进电机的转子离开平衡位置后所具有的恢复转矩，随着转角的偏移而变化。步进电动机静转矩与失调角的关系称为矩角特性。 静态温升：指电机静止不动时，按规定的运行方式中最多的相数通以额定静态电流，达到稳定的热平衡状态时的温升。 动态温升：电机在某一频率下空载运行，按规定的运行时间进行工作，运行时间结束后电机所达到的温升叫动态温升。 转矩特性：它表示电机转矩和单相通电时励磁电流的关系。 启动矩频特性：启动频率与负载转矩的关系称为启动矩频特性。 升降频时间：指电机从启动频率升到最高运行频率或从最高运行频率降到启动频率所需的时间。 DETENT TORQUE：是指步进电机没有通电的情况下，定子锁住转子的力矩。DETENT TORQUE 在国内没有统一的翻译方式，容易产生误解；反应式步进电机的转子不是永磁材料，所以它没有DETENT TORQUE。
第一步：步进电机的保持转矩，相当于传统电机所说的“功率”。当然，他们有着本质的区别。步进电机的物理结构，完全不同于普通的交、直流电机，它的输出功率是可变的。通常根据需要的转矩大小，来选择哪种型号的步进电机。大致来说，扭力在0.8n.m以下的，一般选择28、35、39、42；扭力在1N.m左右的，选择57电机较为合适。扭力在几N.m或更大的情况下，就应当选择转矩更大的75、85、86、90、110、130等规格的步进电机。同时，我们还应考虑电机的转速。因为，电机的输出转矩，与转速成反比关系。就是说，步进电机在低速（每分钟几百转或更低转速，其输出转矩较大），在高速旋转状态的转矩就很小了。当然，有些工作环境需要高速电机，就要对步进电机的线圈电阻、电感等指标进行综合权衡。选择电感稍小一些的电机，作为高速电机，能够获得较大输出转矩。反之，要求低速大力矩的情况下，就要选择电感在十几或几十mH,电阻也要大一些为好。 第二步：步进电机空载启动频率，一般称为“空起频率”。这是选购步进电机很重要的一项指标。如果要求在瞬间频繁启动、停止，并且，转速在1000转/分钟左右或更高。最好选择反应式或永磁式步进电机，这些电机的“空起频率”都比较高。 第三步：步进电机的相数选择，这项内容，很多客户几乎没有什么重视，大多是随便购买。其实，不同相数的电机，工作效果是不同的。相数越多，步距角就能够做的比较小，工作时的振动就相对小一些。大多数场合，使用两相、三相、五相混合式步进电机的比较多。在高速大力矩的工作环境，选择三相步进电机是很实用的。
第四步：防水防腐型步进电机能够防水、防油，适用于某些特殊场合。例如水下机器人，就需要放水电机。75BYG系列步进电机大多具有防水结构。对于特种用途的电机，就要针对性选择了。 第五步：特殊规格的步进电机，通常需要和生产厂家沟通，在技术允许的范围内，加工订做。例如，出轴的直径、长短、伸出方向等。 No2．步进电机的噪音控制方法 步进电机的运转难免会有很大的噪音，在工厂这些噪音其实不算什么，工厂里多的是机械，各式各样的，一起运转，那么多的噪音，就好像在开一场演唱会，只是是我们听不懂的，很刺耳的。 噪音大听不到不要紧，但是在工厂里面的操作工难免就要遭罪了，操作工之间讲话都是问题，不用吼得是听不到了，久而久之，他们的听觉也会有一点受到影响。那该如何减少这些机器的噪声呢？ 第一，可以通过改变减速比等机械传动避开共振区； 第二，可以采用带有细分功能的驱动器； 第三，可以换成步距角更小的步进电机； 第四，可以换成交流伺服电机，几乎可以完全克服震动和噪声； 第五，可以在电机轴上加磁性阻尼器。 步进电机高速不能直接使用普通的交直流电源，需要专用的伺服控制器，应注意以下特点：
步进电机选型表中有部分参数需要计算来得到。但是实际计算中许多情况我们都无法得到确切的机械参数，因此，这里只给出比较简单的计算方法。 ◎驱动模式的选择 驱动模式是指如何将传送装置的运动转换为步进电机的旋转。 下图所示的驱动模式包括了电机的加/减速时间，驱动和定位时间，电机的选型基于模式图。 ●必要脉冲数的计算 必要脉冲数是指传动装置将物体从起始位置传送到目标位置所需要提供给步进电机的脉冲数。必要脉冲数按下面公式计算： 必要脉冲数＝ 物体移动的距离 距离电机旋转一周移动的距离× 360 o 步进角 ●驱动脉冲速度的计算 驱动脉冲速度是指在设定的定位时间中电机旋转过一定角度所需要的脉冲数。 驱动脉冲数可以根据必要脉冲数、定位时间和加/减速时间计算得出。 （1）自启动运行方式 自启动运行方式是指在驱动电机旋转和停止时不经过加速、减速阶段，而直接以驱动脉冲速度启动和停止的运行方式。 自启动运行方式通常在转速较低的时候使用。同时，因为在启动/停止时存在一个突然的速度变化，所以这种方式需要较大的加/减速力矩。 自启动运行方式的驱动脉冲速度计算方法如下： 驱动脉冲速度[Hz]= 必要脉冲数[脉冲] 定位时间[秒]
（2）加/减速运行方式 加//减速运行方式是指电机首先以一个较低的速度启动，经过一个加速过程后达到正常的驱动脉冲速度，运行一段时间之后再经过一个减速过程后电机停止的运行方式。其定位时间包括加速时间、减速时间和以驱动脉冲速度运行的时间。 加/减速时间需要根据传送距离、速度和定位时间来计算。在加/减速运行方式中，因为速度变化较小， 所以需要的力矩要比自启动方式下的力矩小。加/减速运行方式下的驱动脉冲速度计算方法如下： 必要脉冲数－启动脉冲数[Hz]×加/减速时间[秒] 驱动脉冲速度[Hz]= 定位时间[秒]－加/减速时间[秒] ◎电机力矩的简单计算示例 必要的电机力矩＝（负载力矩+加/减速力矩）×安全系数 ●负载力矩的计算（T L） 负载力矩是指传送装置上与负载接触部分所受到的摩擦力矩。步进电机驱动过程中始终需要此力矩。负载力矩根据传动装置和物体的重量的不同而不同。许多情况下我们无法得到精确的系统参数，所以下面只给出了简单的计算方法。 负载力矩可以根据下面的图表和公式来计算。 （1）滚轴丝杆驱动
步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。每输入一个脉冲电机转轴步进一个步距角增量。电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。 步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。步进电机惯量低、定位精度高、无累积误差、控制简单等特点。广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。 选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。一般地说最大静力矩Mjmax大的电机，负载力矩大。 选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。但细分只能改变其分辨率，不改变其精度。精度是由电机的固有特性所决定。论文天地欢迎您 选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。 选择步进电机需要进行以下计算： （1）计算齿轮的减速比 根据所要求脉冲当量，齿轮减速比i计算如下: i=(φ.S)/(360.Δ) (1-1) 式中φ---步进电机的步距角（o/脉冲）
S ---丝杆螺距（mm) Δ---(mm/脉冲） （2）计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。 Jt=J1+（1/i2)[(J2+Js）+W/g（S/2π)2] （1-2） 式中Jt ---折算至电机轴上的惯量(Kg.cm.s2) J1、J2 ---齿轮惯量(Kg.cm.s2) Js ----丝杆惯量(Kg.cm.s2) W---工作台重量（N） S ---丝杆螺距（cm） （3）计算电机输出的总力矩M M=Ma+Mf+Mt （1-3） Ma=（Jm+Jt).n/T× 1.02×10ˉ 2 （1-4） 式中Ma ---电机启动加速力矩（N.m) Jm、Jt---电机自身惯量与负载惯量(Kg.cm.s2) n---电机所需达到的转速（r/min） T---电机升速时间（s） Mf=(u.W.s)/(2πηi)×10ˉ 2 （1-5） Mf---导轨摩擦折算至电机的转矩（N.m) u---摩擦系数 η---传递效率 Mt=(Pt.s)/(2πηi)×10ˉ 2 （1-6） Mt---切削力折算至电机力矩（N.m) Pt---最大切削力（N） （4）负载起动频率估算。数控系统控制电机的启动频率与负载转矩和惯量有很大关系，其估算公式为 fq=fq0[(1-(Mf+Mt))/Ml）÷(1+Jt/Jm)] 1/2 （1-7） 式中fq---带载起动频率（Hz）
步进电机一个脉冲运动距离怎么算？ 步进电机一个脉冲运动距离怎么算？能不能给个公式在举个例子？ 答案： 用360度去除以步距角，就是电机转一圈的脉冲数，当然如果细分的话，还要乘以细分倍数。电机转一圈丝杠前进一个导程，用导程除以一圈的脉冲数就是脉冲运动距离。 第一步确定步进电机的步距角，这个电机上会标明的。比如说，1.8度，则一个圆周360/1.8=200，也就是说电机旋转一周需要200个脉冲。 第二步确定电机驱动器设了细分细分没有，查清细分数，可以看驱动器上的拨码。比如说4细分，则承上所述，200*4=800，等于说800个脉冲电机才旋转一周。第三步确定电机轴一周的长度或者说导程：如果是丝杠，螺距*螺纹头数=导程，如果是齿轮齿条传动，分度圆直径(m*z)即为导程，导程/脉冲个数=一个脉冲的线位移。 什么是细分呢？和几相是一个意思吗？和几相没关系吗？ 细分和相数没关系。以1.8度为例，原来一个脉冲走1.8度，现在改为4细分，那么现在一个脉冲只能走1.8/4度了。细分越多，每个脉冲的步进长度越短。细分的多少可由驱动器设置。 控制步进电机转多少最主要你得通过步进电机步距角度计算出电机转一圈需要多少脉冲，比如步距角度为0.9°则电机转一圈需要给步进电机驱动器360/0.9=400个脉冲，转半圈就是200个脉冲。步进电机驱动器资料你先了解下！ 步进电机转速则通过改变脉冲频率来控制，用plc的pwm输出控制是比较方便的，速度的快慢不影响步进电机的行程，行程多少取决于脉冲数量。 注意一点步进电机速度越快转矩越小，请根据你的应用调节速度以防失步，造成走位不准确。步进电机是接收步进驱动器给过来的脉冲信号，比如两相的步进，AB相分别轮流输出正反脉冲（按一定顺序），步进电机就可以运行了，相当于一定的脉冲步进马达对应走一定旋转角度。而PLC也可以发出脉冲，但脉冲电压不够，所以需要把PLC输出的脉冲给步进驱动器放大来驱动步进驱动器，相当于PLC的脉冲就是指令脉冲。一般PLC驱动步进时候有两路信号，一路是角度脉冲，另外一路是方向脉冲，PLC里边一般配所谓位移指令，发梯形脉冲给步进驱动器，这样可以缓冲启动带来的力冲击。 51单片机控制两相四线步进电机的问题 单片机为AT89S52。。步进电机为：57HS5630A4步进电机。链接：Error! Hyperlink reference not valid.步进电机驱动器为：M542中性步进电机驱动器。链接：Error! Hyperlink reference not valid. 现在的问题是：步进电机我已经和驱动器连接好了，现在步进电机驱动器有6 个线和51单片机相连，分别是PUL+、PUL-、DIR+、DIR-、ENA+、ENA- 。我想知道的是，比如这六个和单片机的P1.X口相连。怎么在单片机上控制步进电机正转反转，转的角度，转的速度。 答案： 首先，六根线的三根负线可以全部接地..和单片机P1相连的只需三根即可..这三根线为了保证能驱动起步进电机驱动器，应该分别上拉2K电阻.. 然后，在驱动器上的拨码处设置细分,,所谓细分是指电机转一圈所需多少脉冲..例如设置为800细分，即为电机转一圈需要800个脉冲..那么一个脉冲就会对应0.45度..单片机发出的脉冲频率高，那么电机转的就快..让电机转多少角度，就发出相应的脉冲数即可，例如转45度，就发出100个脉冲即可，在0.125s内发出100个脉冲，那转速就为1转/s。。
步进电机是将电脉冲信号转变为角位移或线位移的开环控制电机，是现代数字程序控制系统中的主要执行元件，应用极为广泛。。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。 步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器。 虽然步进电机已被广泛地应用，但步进电机并不能像普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。步进电机作为执行元件，是机电一体化的关键产品之一，广泛应用在各种自动化控制系统中。随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。步进电机概述 步进电机又称为脉冲电机,基于最基本的电磁铁原理,它是一种可以自由回转的电磁铁,其动作原理是依靠气隙磁导的变化来产生电磁转矩。年前后开始以控制为目的的尝试,应用于氢弧灯的电极输送机构中。这被认为是最初的步进电机。二十世纪初,在自动交换机中广泛使用了步进电机。由于西方资本主义列强争夺殖民地,步进电机在缺乏交流电源的船舶和飞机等独立系统中得到了广泛的使用。二十世纪五十年代后期晶体管的发明也逐渐应用在步进电机上,对于数字化的控制变得更为容易。到了八十年代后,由于廉价的微型计算机以 多功能的姿态出现,步进电机的控制方式更加灵活多样。 步进电机相对于其它控制用途电机的最大区别是,它接收数字控制信号电脉冲信号并 转化成与之相对应的角位移或直线位移,它本身就是一个完成数字模式转化的执行元件。而且它可开环位置控制,输入一个脉冲信号就得到一个规定的位置增量,这样的所谓增量位置 控制系统与传统的直流控制系统相比,其成本明显减低,几乎不必进行系统调整。步进电机 的角位移量与输入的脉冲个数严格成正比,而且在时间上与脉冲同步。因而只要控制脉冲的数量、频率和电机绕组的相序,即可获得所需的转角、速度和方向。 我国的步进电机在二十世纪七十年代初开始起步,七十年代中期至八十年代中期为成 品发展阶段,新品种和高性能电机不断开发,目前,随着科学技术的发展,特别是永磁材料、半导体技术、计算机技术的发展,使步进电机在众多领域得到了广泛应用。 步进电机控制技术及发展概况 作为一种控制用的特种电机,步进电机无法直接接到直流或交流电源上工作,必须使用专用的驱动电源步进电机驱动器。在微电子技术,特别计算机技术发展以前,控制器脉冲信 号发生器完全由硬件实现,控制系统采用单独的元件或者集成电路组成控制回路,不仅调试 安装复杂,要消耗大量元器件,而且一旦定型之后,要改变控制方案就一定要重新设计电路。这就使得需要针对不同的电机开发不同的驱动器,开发难度和开发成本都很高,控制难度较大,限制了步进电机的推广。
步进电机选择的详细 计算过程
1，如何正确选择伺服电机和步进电机？ 主要视具体应用情况而定，简单地说要确定：负载的性质（如水平还是垂直负载等），转矩、惯量、转速、精度、加减速等要求，上位控制要求（如对端口界面和通讯方面的要求），主要控制方式是位置、转矩还是速度方式。供电电源是直流还是交流电源，或电池供电，电压范围。据此以确定电机和配用驱动器或控制器的型号。 2，选择步进电机还是伺服电机系统？ 其实，选择什么样的电机应根据具体应用情况而定，各有其特点。请见下表，自然明白。 步进电机系统伺服电机系统 力矩范围中小力矩（一般在20Nm以下）小中大，全范围 速度范围低（一般在2000RPM以下，大力矩电机小于1000RPM）高（可达5000RPM）,直流伺服电机更可达1~2万转/分 控制方式主要是位置控制多样化智能化的控制方式，位置/转速/转矩方式平滑性低速时有振动（但用细分型驱动器则可明显改善）好，运行平滑 精度一般较低，细分型驱动时较高高（具体要看反馈装置的分辨率） 矩频特性高速时，力矩下降快力矩特性好，特性较硬 过载特性过载时会失步可3~10倍过载（短时） 反馈方式大多数为开环控制，也可接编码器，防止失步闭环方式，编码器反馈 编码器类型 - 光电型旋转编码器（增量型/绝对值型），旋转变压器型 响应速度一般快 耐振动好一般（旋转变压器型可耐振动）
温升运行温度高一般 维护性基本可以免维护较好 价格低高 3，如何配用步进电机驱动器？ 根据电机的电流，配用大于或等于此电流的驱动器。如果需要低振动或高精度时，可配用细分型驱动器。对于大转矩电机，尽可能用高电压型驱动器，以获得良好的高速性能。 4，2相和5相步进电机有何区别，如何选择？ 2相电机成本低，但在低速时的震动较大，高速时的力矩下降快。5相电机则振动较小，高速性能好，比2相电机的速度高30~50%，可在部分场合取代伺服电机。 5，何时选用直流伺服系统，它和交流伺服有何区别？ 直流伺服电机分为有刷和无刷电机。 有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护方便（换碳刷），产生电磁干扰，对环境有要求。因此它可以用于对成本敏感的普通工业和民用场合。 无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。 交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。大惯量，最高转动速度低，且随着功率增大而快速降低。因而适合做低速平稳运行的应用。 6，使用电机时要注意的问题？
步进电机选择的详细计算过程 2011-07-25 00:13:59| 分类：默认分类|举报|字号订阅 1，如何正确选择伺服电机和步进电机？ 主要视具体应用情况而定，简单地说要确定：负载的性质（如水平还是垂直负载等），转矩、惯量、转速、精度、加减速等要求，上位控制要求（如对端口界面和通讯方面的要求），主要控制方式是位置、转矩还是速度方式。供电电源是直流还是交流电源，或电池供电，电压范围。据此以确定电机和配用驱动器或控制器的型号。 2，选择步进电机还是伺服电机系统？ 其实，选择什么样的电机应根据具体应用情况而定，各有其特点。请见下表，自然明白。
各种环境。 交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。大惯量，最高转动速度低，且随着功率增大而快速降低。因而适合做低速平稳运行的应用。 6，使用电机时要注意的问题？ 上电运行前要作如下检查： 1）电源电压是否合适（过压很可能造成驱动模块的损坏）；对于直流输入的+/-极性一定不能接错，驱动控制器上的电机型号或电流设定值是否合适（开始时不要太大）； 2）控制信号线接牢靠，工业现场最好要考虑屏蔽问题（如采用双绞线）； 3）不要开始时就把需要接的线全接上，只连成最基本的系统，运行良好后，再逐步连接。 4）一定要搞清楚接地方法，还是采用浮空不接。 5）开始运行的半小时内要密切观察电机的状态，如运动是否正常，声音和温升情况，发现问题立即停机调整。 7，步进电机启动运行时，有时动一下就不动了或原地来回动，运行时有时还会失步，是什么问题？ 一般要考虑以下方面作检查： 1）电机力矩是否足够大，能否带动负载，因此我们一般推荐用户选型时要选用力矩比实际需要大50%~100%的电机，因为步进电机不能过负载运行，哪怕是瞬间，都会造成失步，严重时停转或不规则原地反复动。 2）上位控制器来的输入走步脉冲的电流是否够大（一般要>10mA），以使光耦稳定导通，输入的频率是否过高，导致接收不到，如果上位控制器的输出电路是CMOS电路，则也要选用CMOS输入型的驱动器。 3）启动频率是否太高，在启动程序上是否设置了加速过程，最好从电机规定的启动频率内开始加速到设定频率，哪怕加速时间很短，否则可能就不稳定，甚至处于惰态。 4）电机未固定好时，有时会出现此状况，则属于正常。因为，实际上此时造成了电机的强烈共振而导致进入失步状态。电机必须固定好。 5）对于5相电机来说，相位接错，电机也不能工作。 8，我想通过通讯方式直接控制伺服电机，可以吗？ 可以的，也比较方便，只是速度问题，用于对响应速度要求不太高的应用。如果要求快速的响应控制参数，最好用伺服运动控制卡，一般它上面有DSP和高速
步进电机的参数 电机固有步距角：它表示控制系统每发一个步进脉冲信号，电机所转动的角度。 步进电机的相数：是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72° 。 保持转矩：是指步进电机通电但没有转动时，定子锁住转子的力矩。它是步进电机最重要的参数之一，通常步进电机在低速时的力矩接近保持转矩。 相数：产生不同对极N、S磁场的激磁线圈对数，是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72° 。在没有细分驱动器时，用户主要靠选择不同相数的步进电机来满足自己步距角的要求。如果使用细分驱动器，则‘相数’将变得没有意义，用户只需在驱动器上改变细分数，就可以改变步距角。目前应用最广泛的是两相和四相，四相电机一般用作两相，五相的成本较高。 拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A. 固有步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。θ=360度（转子齿数J*运行拍数），以常规二、四相，转子齿为50齿电机为例。四拍运行时步距角为θ=360度/（50*4）=1.8度（俗称整步），八拍运行时步距角为θ=360度/（50*8）=0.9度（俗称半步）。这个步距角可以称之为‘电机固有步距角’，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关。 定位转矩（DETENT TORQUE）：电机在不通电状态下，电机转子自身的锁定力矩（由磁场齿形的谐波以及机械误差造成的），DETENT TORQUE 在国内没有统一的翻译方式，容易使大家产生误解；由于反应式步进电机的转子不是永磁材料，所以它没有DETENT TORQUE。 最大静转矩：也叫保持转矩（HOLDING TORQUE），电机在额定静态电作用下（通电），电机不作旋转运动时，电机转轴的锁定力矩，即定子锁住转子的力矩。此力矩是衡量电机体积（几何尺寸）的标准，与驱动电压及驱动电源等无关。通常步进电机在低速时的力矩接近保持转矩。由于步进电机的输出力矩随速度的增大而不断衰减，输出功率也随速度的增大而变化，所以保持转矩就成为了衡量步进电机最重要的参数之一。比如，当人们说2N.m的步进电机，在没有特殊说明的情况下是指保持转矩为2N.m的步进电机。 虽然静转矩与电磁激磁安匝数成正比，与定齿转子间的气隙有关，但过份采用减小气隙，增加激磁安匝来提高静力矩是不可取的，这样会造成电机的发热及机械噪音。 最大静力矩的选择： 步进电机的动态力矩一下子很难确定，我们往往先确定电机的静力矩。静力矩选择的依据是电机工作的负载，而负载可分为惯性负载和摩擦负载二种。单一的惯性负载和单一的摩擦负载是不存在的。直接起动时（一般由低速）时二种负载均要考虑，加速起动时主要考虑惯性负载，恒速运行进只要考虑摩擦负载。一般情况下，静力矩应为摩擦负载的2-3倍内好，静力矩一旦选定，电机的机座及长度便能确定下来（几何尺寸）。 步进电机的应用 步进电机的特点主要归于三个方面: 过载性好，使用在对速度和位置都有严格要求的场合；
