厂房屋面彩钢瓦更换
施
工
方
案
编制：
审核：
批准：
一、编制依据
1.《宿迁南钢金鑫轧钢外协施工管理规定》；
2. 国家现行有关施工验收规、质量评定标准及操作规程、技术标准；
3. 本公司《质量保证体系》、《质量体系程序文件》、《南钢环境职业健康安
全管理体系》相关要求。
4. 本公司企业标准（技术标准、管理标准、工作标准）。
二、工程概况
8月1日宿迁特大暴风雨时，成品库及厂房小部分顶面被大风掀掉；成品库西山墙面原铝合金百叶窗和库存门部分损坏；厂房顶面另外部分还有零星损坏彩钢瓦及部分脊瓦、搭接瓦等，彩钢瓦及采光瓦合计施工更换面积约4300平方米。
三、施工准备
1. 项目组织机构
为保障工程质量，结合公司最新质量体系要求，实行在公司领导下的项目经理负责制，下设技术质量、安全小组，对进行进度、质量、安全、劳动力调配等全面管理；对外负责与建设单位、质量监督部门等有关单位进行联系，在保障质量、安全文明施工前提下统一协调生产。
2. 施工技术准备
(1)认真进行施工图纸学习、审查，结合土建与设备安装等专业的综合图纸会审，领会设计意图，进行设计交底和施工技术交底，做到施工时准确无误。
(2)组织施工管理人员熟悉图纸，做好专项技术交底，尤其是各专业工长应根据本工程的实际情况，作出各工程详细操作咨询，必须时应做样板交底，交底顺序为技术负责人→各专业工长→专业班组。
(3)根据图纸要求编制材料加工计划。
(4)本工程主体施工中，土建与安装均采用流水作业，施工中应特别注意各工种协调统一，统筹安排。各工种应根据施工组织设计，拟定本工种详尽的施工进度计划，在工艺、工期及质量要求上协调统一。
(5)健全项目部各种规章、规程、组织施工人员学习。
(6)按进度计划分期分批分层供应材料、构件，以减少二次搬运。
四、工程进度计划
按甲方要求在规定时间完工。拟定计划为：
8月9日——8月13日，屋面坏瓦处理；
8月14日，瓦进场，吊运至屋面，保护措施；
8月15日——8月20日，瓦安装。
其他维修，8月30日前完成
五、主要施工方法及技术要求
屋面围护系统施工包括屋面板、采光板及周边等工序繁多，为保证质量及工期必须分队、分区专职负责，施工人员约需10人，工期约6天。
(一)、材料准备
1.材料控制
屋面板原材料采购和进厂质量控制将严格按业主（招标说明书或合同）要求及公司质量手册、程序文件、作业指导书的规定控制，确保各种原辅材料满足工程设计要求及加工制作和安装的要求。
本工程屋面围护所用的材料主要为镀锌彩钢压型钢板、采光材料等，材料进厂前应严格按照相关规及设计、甲方要求等进行检查，同时进行必要的文件资料检查，机械性能试验，工艺性能评定，确保材料质量。入库材料必须分类、
分批次堆放，做到按产品性能进行分类堆放标识，确保堆放合理，标识明确，做好防腐、防潮、防火、防损坏、防混淆工作，做到先进先出，定期检查。
由于宿迁地区无0.8mm厚以上的压型金属瓦和2mm厚采光板，所以本次瓦的采购主要面向地区。以国际标准ISO9002标准为依据组织质量保证体系。以国家轻型钢结构生产规《压型钢板施工及验收规》（GB50205）及检验标准《钢结构工程质量检验评定标准》（GB50221-95）为依据进行板材及其它材料生产和质量控制。
2.运输、装卸等
彩钢瓦和采光瓦由运输至宿迁。在施工安装现场将使用汽吊负责搬运至屋面，必须做到以下几点：
（1）确保过程安全，包括人员安全、零部件及构件安全，现场建筑物及装备安全。
（2）按规定的地点堆放，不使编号、规格等搞错、混淆。
（3）及时和准确的搬运。
（4）合理安排好屋面堆放位置，屋面承受力及形变须经过验算。
二、屋面板的安装
屋面板为0.8mmYX25-250-760型镀锌压型钢板，节点为暗扣式。
1、屋面板的铺设：
〈1〉屋面板采用机器直接压制成型，汽吊二次吊运至施工位置，减少搭接缝及搬运磕碰，保证施工质量。
〈2〉、屋面板在铺设前首先检验其规格、防水性等，符合国家现行标准，并具有产品质量合格证且符合图纸的要求。安装所需的自攻丝、拉铆钉等配件满足使用要求。
1.工程概况 1.1工程简概 丹大公司车队休息室房顶彩钢瓦锈蚀严重，需要对其进行更换。 1.2编制依据 《钢结构工程施工质量验收规范》GB50205-2001； 本单位积累的类似工程施工经验。 2.施工工艺流程 施工准备→材料供应及验收→测量放线→材料下料以及地面分段预制→拆除彩钢瓦以及屋顶平台底座制作安装→已预制部分吊装就位、安装→附属设施施工。 3.主要施工方法 3.1施工方法 3.1.1施工准备 （1）检修前，应组织技术人员对各班组和吊车司机进行方案及安全技术交底，使所有施工人员掌握检修方法和安全技术措施。并安排专人对以下内容进行逐项逐条认真检查，填写检查记录，检查工作确认无误后，才能进行正式检修。 （2）组织现场安全大检查，排除安全隐患； （3）检修区区域拉设安全警示线、挂安全警示牌，禁止无关人员进入检修区域； （4）接通临时施工用电、布置施工检修机具，检查确认临时施工用电、施工机具是否工作正常； （5）检修场地检查。检查检修区域及附近地面是否满足材料临时堆放、运输、吊装和检修人员安全通行的要求，如有杂物，安排清理； （6）吊装构件原材料检查。检查制作吊梁、吊耳、临时支撑架等构件的原材料的质量是否满足规范要求； （7）吊装工具检查。检查钢绳、卸扣、千斤顶、手拉葫芦等吊装工具，确保其数量、规格及完好性符合本方案和相关规范的要求； （8）吊装设备检查。吊车进场后，检查吊车的完好性及制动、限位装置的有效性和灵敏性； （9）安全防护用品检查。检查安全帽、安全带、安全绳、爬梯、防护栏杆、操作平台、吊装区域安全隔离警示绳等是否完好和正确设置； （10）应急救援人员和装备检查。检查应急救援人员和车辆是否到位。
港区管理站办公楼屋面维修山东翔云建筑工程有限公司 目录 一、工程概况.......................................................................................................... 二、编制依据.......................................................................................................... 三、屋面工程施工工艺流程................................................................................ 四、屋面工程控制要点.......................................................................................................... 细石砼找平层施工工艺.................................................................................. 五、 预埋铁件施工…………………………………………………………….. ….. 六、 七、檩条安装……………………………………………………………………..……. 八、彩钢板安装及固定......................................................................................... 九、质量要求............................................................................................................ 十、工程质量保证措
应急抢险屋面施工方案 一、应急抢险坡屋面施工方案：加设外部防护措施→拆除原有屋面卷材→拆除原有屋面竹联板→原有钢骨架保留并除锈→铺设竹联板→铺设0.5mm厚镀锌钢板外喷氟碳漆 1 、清理基层：施工前将验收合格的基层表面尘土、杂物清理干净。 2、镀锌钢板铺设及固定 镀锌钢板铺设顺序，原则上是由上而下,由常年风尾方向起铺。 （1）屋面 a、以山墙边做起点，由左而右（或同右而左）依顺序铺设。 b、第一片板安置完毕后，沿板下缘拉准线，每片依准线安装，随时检查不使发生偏离。 c、铺设面以自攻螺丝，沿每一板肋中心固定于衍条上。 （2）收边 a、屋面（含雨蓬）收边料搭接处，须以铝拉钉固定及止水胶防水。 b、屋面收边平板自攻螺丝头及铝拉钉头，须以止水胶防止。 c、屋脊盖板及檐口泛水（含天沟），须铺塞山型发泡PE封口条。 d、收边板施工固定方式，依其现场丈量需做变更时，以确认后制做图为准。 （3）施工原则与自攻螺丝施工方法相同，仅板固定方式改变（以固定座），其固定方法：
a、第一排第一个固定座，以自攻螺丝固定于檩条最左边，然后于檩条弹墨线做基准线，接着固定同排固定座。 b、第一块板之肋部对准固定座之肋板，压下卡入检查是否扣合正确。 c、将固定座短臂扣上第一块已铺好之面板阴肋，依前述方法施工，并调整平齐。 d、按上述顺序铺设，最后所剩空中楼阁间小于板宽一半时，仅用固定座短臂固定板片，其余空间以泛水收头。 e、如最后所剩空间大于板宽一半时，则以固定座固定板片，其超出部分裁除。 （4）清理及废料运弃 a、铺设钢板区域内，切铁工作及固定螺丝时，所产生金属屑应于每日收工前清理干净。 b、每日收工前需将屋面、地面、天沟上的残屑杂物（如PVC 布、钢带等）清理干净。 c、施工中裁剪之剩余废料，应每日派人收拾集中堆放。 d、完工前所有余废料均需清理运弃。 e、完工后应检查镀锌钢板表面，其受污染部分应清洗干净。 （5）注意事项 a、镀锌钢板切割时，其外露面应朝下，以避免切割时产生的锉屑贴附于涂膜面，引起面屑气化。 b、施工人员在屋面行走时，沿排水方向应踏于板谷，沿檩条方向应踏于檩条上，且须穿软质平底鞋。 c、屋面须做纵向（排立向）搭接时，叠接长度应在15公分以上，止水胶依设计图施作，其搭接位置应该在衍条位置上（墙面叠接长应在10公分以上，搁置于衍条上）。 d、自攻螺丝固定于肋板，其凹陷以自攻螺丝底面与肋板中线

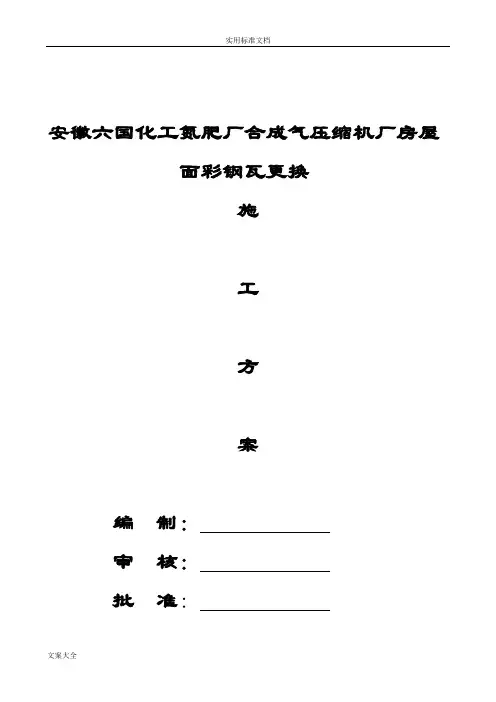

安徽六国化工氮肥厂合成气压缩机厂房屋 面彩钢瓦更换 施 工 方 案
编制：审核：批准：
一、编制依据 1. 国家现行有关施工验收规范、 质量评定标准及操作规程、技术标准； 2. 本公司《质量保证体系》、《质量体系程序文件》、《环境职业健康安全 管理体系》、《企业标准》（技术标准、管理标准、工作标准）相关要求。 3. 招标文件要求。 二、工程概况 1、工程内容：合成气压缩机房屋面瓦更换工程，将现有彩钢瓦更换为 0.6mm 厚同型号（挖型号YX24-210-840)304不锈钢材质屋面瓦，包括各类压顶包边附件、各类锚固件等均为304不锈钢材质。 2、工程范围：合成气压缩机房屋面瓦更换工程，包括屋面瓦更换、 屋面瓦与墙面、屋面瓦与檐沟连接等，以及安全网的搭设拆除等为施工所做的各项工作。 三、施工准备 1. 项目组织机构 为保障工程质量，结合公司最新质量体系要求，实行在公司领导下的项目经理负责制，下设技术质量、安全小组，对内进行进度、质量、安全、劳动力调配等全面管理；对外负责与建设单位、质量监督部门等有关单位进行联系，在保障质量、安全文明施工前提下统一协调生产。
2. 施工技术准备 (1)认真进行施工图纸学习、审查，结合土建与设备安装等专业的综合图纸会审，领会设计意图，进行设计交底和施工技术交底，做到施工时准确无误。 (2)组织施工管理人员熟悉图纸，做好专项技术交底，尤其是各专业工长应根据本工程的实际情况，作出各工程详细操作咨询，必须时应做样板交底，交底顺序为技术负责人→各专业工长→专业班组。 (3)根据图纸要求编制材料加工计划。 (4)本工程主体施工中，土建与安装均采用流水作业，施工中应特别注意各工种协调统一，统筹安排。各工种应根据施工组织设计，拟定本工种详尽的施工进度计划，在工艺、工期及质量要求上协调统一。 (5)健全项目部各种规章、规程、组织施工人员学习。 (6)按进度计划分期分批分层供应材料、构件，以减少二次搬运。 四、工程进度计划 按甲方要求在规定时间内完工，拟定工程施工工期为3天（具体为具备条件开工至完工）。 五、主要施工方法及技术要求 屋面围护系统施工包括屋面板、采光板及周边等工序繁多，为保证质量及工期必须分队、分区专职负责。 (一)、材料准备 1.材料控制 屋面板原材料采购和进厂质量控制将严格按业主（招标说明书或合同）要求及公司质量手册、程序文件、作业指导书的规定控制，确保各种原辅材料满足工程设计要求及加工制作和安装的要求。
1? 工程概况 1.1工程简概 丹大公司车队休息室房顶彩钢瓦锈蚀严重，需要对其进行更换。 1. 2编制依据 《钢结构工程施工质量验收规范》GB50205-2001； 本单位积累的类似工程施工经验。 &施工工艺流程 施工准备一材料供应及验收一测量放线一材料下料以及地面分段预制一拆除彩钢瓦以及屋顶平台底座制作安装一已预制部分吊装就位、安装一附属设施施工。 9.主要施工方法 3.1施工方法 3. 1. 1施工准备 （1）检修前，应组织技术人员对各班组和吊车司机进行方案及安全技术交底，使所有施工人员掌握检修方法和安全技术措施。并安排专人对以下内容进行逐项逐条认真检查，填写检查记录，检查工作确认无误后，才能进行正式检修。 （2）组织现场安全大检查，排除安全隐患； （3）检修区区域拉设安全警示线、挂安全警示牌，禁止无关人员进入检修区域； （4）接通临时施匸用电、布置施工检修机具，检查确认临时施工用电、施工机具是否工作正常； （5）检修场地检查。检查检修区域及附近地面是否满足材料临时堆放、运输、吊装和检修人员安全通行的要求，如有杂物，安排清理； （6）吊装构件原材料检查。检查制作吊梁、吊耳、临时支撑架等构件的原材料的质量是否满足规范要求； （7）吊装工具检查。检查钢绳、卸扣、千斤顶、手拉葫芦等吊装工具，确保其数量、规格及完好性符合本方案和相关规范的要求； （8）吊装设备检查。吊车进场后，检查吊车的完好性及制动、限位装置的有效性和灵敏性； （9）安全防护用品检查。检查安全帽、安全带、安全绳、爬梯、防护栏杆、操作平台、吊装区域安全隔离警示绳等是否完好和正确设置；
（10）应急救援人员和装备检查。检查应急救援人员和车辆是否到位。 3. 1. 2材料供应及验收 本次水箱制作主材全部山我方提供，山业主技术部门与我项U部相关人员检查确认后 （必须有材质合格证明文件），符合国家验收标准后方可使用。所使用的焊接材料，应作规格、型号等的检查，焊条药皮应无脱落和裂纹，焊丝表面不应有油污、锈蚀等，对质量不合要求者不得使用。 3.1.3测量放线 用经纬仪、水平仪和钢卷尺进行测量。 3. 1. 4材料下料以及地面分段预制 为减少高空作业工程量，提高吊装效率，屋顶彩钢屋面部分全部在地面分段预制，预制的尺寸根据现场测量结果确定，预制图纸等测量数据出来后补充绘制。 3. 1. 5拆除彩钢瓦以及屋顶平台底座制作安装 割除屋面全部彩钢屋面以及腐蚀严重的钢结构与屋面主梁。 3. 1.6已预制部分吊装就位 将已预制完成的吊车分段掉至已安装好的平台底座上，焊接。上一段安装完成后方可进行下一段的安装。 3. 2施工措施 山于在施工中全部属于高空作业及彩钢屋面施工作业，按照LI前国家对安全形式越来越重视，拟采用200*4000*50mm的木板对施工区域的彩钢瓦屋面进行全部铺设，由于安装位置距屋面还有3. 6m的高度，需要采用活动脚手架进行施工（活动脚手架拉设缆风），这样才能符合安全施工的要求；然后在主厂房的南面开一个1800*2200的门洞，并拉设安全绳及警示标志； 3. 3钢结构施工质量控制 3. 3.1钢结构构件清理和预检
460高锅管内外磨产能提升项目 新建厂房 屋面瓦 安 装 施 工 方 案 编制：审核： 批准： 2016年2月25日 目录 1.工程概况 (3) 2.编制依据 (3) 3.施工计划 (4) 4.施工工艺技术 (5) 5.安全保证措施 (26) 6.劳动力计划 (40)
1.工程概况 本工程位于新冶钢厂区内原140料场，东面为古樟树、南面为空旷场地、西面为经十路，厂区道路交通方便。 湖北新冶钢公司钢管事业部460高锅管内外磨产能提升项目厂房从古樟树干中间往西米，总长度243米，跨度33米，柱距9米，室内±标高为米。 本工程屋面系统采用—750压型彩钢板，屋面板面积为8448㎡。 施工要求和技术保证 屋面板，安装应严格按施工图纸要求及通过审查的专项施工方案确定的施工方法及顺序进行。 屋面板安装质量应符合《钢结构工程施工质量验收规范》（GB50205-2001）的要求。 根据屋面板安装施工方案的要求，配备起重机械、测量仪器等施工设备、机具，
安排具有相应技术水平的人员进场施工，保证施工安全和质量。 2.编制依据 相关法律、法规、规范性文件、标准、规范 3. 施工计划 施工材料计划：彩钢板，按施工方案的施工顺序和进度计划要求依次运至施工现场。 主要施工设备计划 材料运输及堆放 ⑴ 材料必须按照安装要求程序进行吊运，尽量考虑配套供应，确保现场顺利安装。 ⑵ 在运输、吊装过程应尽量保护材料，避免材料在运输过程中受到损坏。
（3）材料堆放过程中，不应将重物堆放材料上，造成材料的受压变形。 （4）材料运输过程中应放置垫木，在用钢丝绳固定时应做好材料四角保护工作，防止材料变形和刻断钢丝绳，对不稳定的地方应采用支架稳定。 ⑸做好现场的三通一平工作，保证安装道路畅通，安装作业面路基回填夯实，承载力达到设计要求。 ⑹材料堆放场地应平整，场基坚实，无杂草，无积水。构件下面应使用垫木，以便捆扎钢索，垫木必须上下对齐且留一定的坡度，以便于排水需要。每堆材料堆放高度应视材料的情况分别掌握，一般不超过1m。 ⑺每堆材料与材料之间，应留出一定的距离（为2m）。 ⑻材料可按安装顺序及安装位置，在保证起重机械及运输车辆行走通畅的情况下，按各种材料分别堆放于安装位置附近。 表压型金属板尺寸的允许偏差（mm） 表压型金属板安装的允许偏差（mm）
目录 一编制依据 (2) 二工程概况 (2) 三施工准备 (2) （一）技术准备 (2) （二）人员准备 (2) （三）工器具准备 (2) （四）现场准备 (3) 四主要施工方法 (3) （一）工艺流程 (3) （二）彩钢板安装施工 (4) （三）安装中的注意事项 (6) 五质量标准及工程验收 (7) （一）质量标准 (7) （二）质量保证措施 (7) （三）工程验收 (7) 六彩板安装注意事项 (8)
一 编制依据 1、 本工程施工图纸与施工组织设计 2、《钢结构工程施工质量验收规范》（GB50205-2001） 二 工程概况 三 施工准备 1、组织技术人员，熟悉图纸、施工方案。在材料还未到现场之前将图纸上所反映的材料与料单进行对照，尺寸、型号、数量、资料与图纸应相符合，与详图设计人员进行图纸交底。 2 、与技术工人和机具操作人员详细交待施工情况，并根据现场情况确定安装方案、实施施工方法和方案，制定技术和安全措施，保质、保量完成工程计划，提供各种专业相配合的施工建议。 3、 卸货后提前落实材料的堆放场地，尽可能减少二次搬运安装前对玻璃棉复合板安装工人对前道工序进行检查和交接，做好交接记录。 4、彩钢板在卸车时就可就位到相应位置，减少二次搬运。因此，每面墙周围都应提供平整场地用于堆放彩板. 应选用具有专业施工资质的施工队伍。 工程 名称: 广东歌丽斯化学有限公司新建厂房项目 工程 地址: 四会市江谷镇 结构类型: 框架，屋面钢架结构 建筑类别: 工业厂房建筑 建筑层数: 地上1层 建筑高度: 9.1m/9.8m/15.8/m 建筑面积: 屋面钢构5805 m 2 建筑总面积: ㎡ 抗震等级:乙级 抗震设防烈度: 6度 开工时间: 年 月 结构使用年限: 50年 预计竣工时间: 年 月 （一）技术准备 （二）人员准备
1 工程概述 1.1工程概况 本工程_____电厂主厂房屋面(汽机间屋面、除氧煤仓间屋面、锅炉屋面，_______屋面等)。 汽机屋面为预制钢筋混凝土大型屋面板，双面坡，两侧天沟，屋顶部分2有两自然通风罩，______×______通风天窗,底部双向坡面有组织铁管排水。 除氧煤仓间屋面为现浇钢筋混凝土结构，一面坡，有组织铁管排水，采用Φ___×____和Φ___×____排水管。 锅炉屋面包含锅炉自身屋面、裙房屋面、冷风道屋面、炉前平台屋面等，其中锅炉自身屋面、裙房屋面、冷风道屋面为压型钢板屋面，炉前平台屋面为现浇钢筋混凝土平屋面，施工时按排水布置找坡，整个锅炉间全部为有组织内排水，采用Φ___×____和Φ___×____排水管。 1.2屋面防水结构； 刷灰色防水涂料保护层 根据主厂房屋面排水布置图对屋面进行找坡，炉前平台，锅炉侧单向找坡3%；_______屋面东西向双向找坡2%。
根据设计要求，屋面面积每超过36m2做一个排气孔，采用镀锌钢板。 1.3主要工程量 屋面防水主要工程量见下表 注：汽机间、除氧煤仓间、锅炉间的雨排水管为Φ____×____和Φ____×____两种无缝钢管，屋面的雨水管为____×_____镀锌钢板雨水管。 2 编制依据及施工前具备的条件 2.1编制依据; 2.11、_____电力设计院设计的____电厂热电（__×___MW）防水工程2.12、设计文件及有关资料：设计图纸总说明。 2.13、计划文件：招投标（文件）说明书。 2.14、工程勘察资料：地形、地貌、（工程）气象等自然条件。 2.15、《电力建设施工质量验收及评定规程》第一部分：土建工程 DL/T5210.1-2005 2.16、主厂房建筑总图 F0333S-T0201 2.17、汽机房屋面结构 F0333S-T0214 2.18、《屋面工程施工质量验收规范》 GB50207-2002
天津天铁炼焦化工有限公司 焦-2皮带铜梁彩钢板更换施工工程 施 工 方 案 施工单位：河南蓝天防腐安装有限公司 二0一七年三月十九日
一、编制依据 1、招标方提供的天津天铁炼焦化工有限公司焦-2皮带通廊彩钢板更换； 2、建设部颁的GB50300-2013《建筑工程施工质量验收统一标准》； 3、GBJ301-88《建筑工程质量检验评定标准》； 4、国务院279号令《建设工程质量管理条例》的有关规定； 5、国务院397号令《安全生产许可证条例》； 6、本单位施工类似工程项目的能力和技术、机械装备实力等实际情况及多年来参加类似工程项目的施工经验； 7、对该工程特点、施工现场环境、施工条件和自然条件的分析； 8、国家及建筑行业标准和省、市现行施工验收规范、规程、标准； 二、工程概况 1、工程名称：天津天铁炼焦化工有限公司焦-2皮带通廊彩钢板更换。 2、工程地点：天津天铁炼焦化工有限公司焦-2皮带通廊彩。 3、工程内容：天津天铁炼焦化工有限公司焦-2皮带通廊彩。 4、施工单位：河南蓝天防腐安装有限公司。 5、工期：历时工期约为20 天（日历天）完工。 6、质量等级：合格。 三、施工工艺 a、拆除方法及措施：根据不同的拆除对象，拆除施工应当采取不同的拆除方法和拆除顺序，但应遵守“先上后下、先非承重结构后承重结构”的基本原则。 1)人工与机械相结合的方法 拆除对象：天津天铁炼焦化工有限公司焦-2皮带通廊彩。
拆除方法：人工与机械配合，施工前与甲方协商，达成一致再施工。考虑到甲方还要使用仓库，为了防止雨天施工，影响甲方经营，我们采取边拆除、边安装的施工顺序进行施工。我们计划施工一天180㎡左右，人工先把屋面上的旧瓦拆除，堆放在厂区的空地，人工拆除时不要聚集在一块，以免屋顶承重不够，发生意外。拆除屋面板时，要准备好脚手架板。当把屋面板拆除时，工人应站在脚手架板上，用手枪钻把原有自攻螺丝去掉，工人把屋面板拿到房屋后面。拆除一块放下去一块，不能堆在屋面上面。放在屋后空地处，堆在一起，等下班时把废料清理出现场。 2)拆除措施 拆除屋面板时，施工单位必须明确负责人在现场指挥，督促作业人员严格按方案规定施工。施工现场的所有作业人员必须戴好安全帽，禁止穿汗背心、短裤、拖鞋，严禁酒后上岗作业。高处作业不得任意向下抛掷拆除的物料，禁止用人力推倒方法进行拆除施工。使用吊放工具或起重设备，要有专人指挥，机操、指挥和司哨人员必须严格遵守操作规程，不允许超载、斜吊，严禁违章指挥和违章作业。? 拆除下来的废旧材料应及时清运出场，严禁在施工现场焚烧废物。运输过程中严禁发生抛、洒、滴、漏等污染环境的行为。 b、安装技术准备 1）组织技术人员，熟悉图纸、施工方案。在材料还未到现场之前将图纸上所反映的材料与料单进行对照，尺寸、型号、数量、资料与图纸应相符合，与详图设计人员进行图纸交底。 2)与技术工人和机具操作人员详细交待施工情况，并根据现场情况确定安装方案、实施施工方法和方案，制定技术和安全措施，保质、保量完成工程计划，提供各种专业相配合的施工建议。 3) 卸货后提前落实材料的堆放场地，尽可能减少二次搬运,安装工人对前道工序
彩钢瓦屋面施工方法 一、彩色压型钢板安装方案 1.彩色压型钢板安装工艺流程 天沟——屋面底层板——固定座——屋面保温棉——屋面外板——墙面内板——墙面保温棉——墙面外板——收边泛水板。 2. 安装方法 2.1.利用钢管搭设两个4m×3m的脚手架，每个架子装上4个轮子，便于推动。 2.2.先安屋面内层板，按技术要求，每个波峰用30mm长的专用自攻螺钉固定，螺钉帽颜色与彩板颜色一致。 2.3.铺置上保温棉，保温棉接头处用专用胶带封。 2.4.安装固定件，把固定件用自攻螺钉固定在檩条上，每根檩条上均有。 2.5.将第一块钢板安放在已固定的固定件上，然后使其与每块固定件的中心肋和内肋的底槽压实，并使它们完全啮合。 2.6.利用专用锁边锁紧彩瓦的中部肋。 2.7.定位下列固定件，每一个支撑面一个，并且使固定件的连锁肋边，啮合于安装好的钢板的外肋之上。 2.8.沿钢板底部拉一条线，校核钢板的两端是否在一条直线上。将第二块板方在第二列固定件上，内肋在第一块钢板的外肋上，中心肋位于固定件的中心肋直立地上，重复第一块板操作方法，依次结下安装。 2.9.墙板，内外均打螺钉，其施工方法与屋面内层彩板安装类似。 2.10.天沟安装，在地面上把天沟接成9m，利用麻绳拉至屋面安装。安装天沟时，要拉线调直。 2.11.防水端处理: 屋面板安装完后：(1)利用上撬工具，将位于钢板屋脊处终端肋条之间的部分向上折，保证在泛水板下方由内吹的水不会流入建筑物之中。(2)利用下折工具将钢板下端的肋条之间的平板部分稍向下弯曲(呈唇状)以保证雨水顺着钢板终端被排出，并不会因风力作用回流至平底盘的下边。 2.12.主要泛水板安装: 2.1 3.纵向泛水板和盖板，应在与屋面板的接合处向下弯折，下弯的深度同钢板外形相
1. 2. 3.工程概况 1.1工程简概 丹大公司车队休息室房顶彩钢瓦锈蚀严重，需要对其进行更换。 1.2编制依据 《钢结构工程施工质量验收规范》GB50205-2001； 本单位积累的类似工程施工经验。 4.施工工艺流程 施工准备→材料供应及验收→测量放线→材料下料以及地面分段预制→拆除彩钢瓦以及屋顶平台底座制作安装→已预制部分吊装就位、安装→附属设施施工。 5.主要施工方法 3.1施工方法 3.1.1施工准备 （1）检修前，应组织技术人员对各班组和吊车司机进行方案及安全技术交底，使所有施工人员掌握检修方法和安全技术措施。并安排专人对以下内容进行逐项逐条认真检查，填写检查记录，检查工作确认无误后，才能进行正式检修。 （2）组织现场安全大检查，排除安全隐患； （3）检修区区域拉设安全警示线、挂安全警示牌，禁止无关人员进入检修区域； （4）接通临时施工用电、布置施工检修机具，检查确认临时施工用电、施工机具是否工作正常； （5）检修场地检查。检查检修区域及附近地面是否满足材料临时堆放、运输、吊装和检修人员安全通行的要求，如有杂物，安排清理； （6）吊装构件原材料检查。检查制作吊梁、吊耳、临时支撑架等构件的原材料的质量是否满足规范要求； （7）吊装工具检查。检查钢绳、卸扣、千斤顶、手拉葫芦等吊装工具，确保其数量、规格及完好性符合本方案和相关规范的要求； （8）吊装设备检查。吊车进场后，检查吊车的完好性及制动、限位装置的有效性和灵敏性； （9）安全防护用品检查。检查安全帽、安全带、安全绳、爬梯、防护栏杆、操作平台、吊装区域安全隔离警示绳等是否完好和正确设置； （10）应急救援人员和装备检查。检查应急救援人员和车辆是否到位。 3.1.2材料供应及验收 本次水箱制作主材全部由我方提供，由业主技术部门与我项目部相关人员检查确认后（必须有材质合格证明文件），符合国家验收标准后方可使用。所使用的焊接材料，应作规格、型号等的检查，焊条药皮应无脱落和裂纹，焊丝表面不应有油污、锈蚀等，对质量不合要求者不得使用。 3.1.3测量放线 用经纬仪、水平仪和钢卷尺进行测量。 3.1.4材料下料以及地面分段预制 为减少高空作业工程量，提高吊装效率，屋顶彩钢屋面部分全部在地面分段预制，预制的尺寸根据现场测量结果确定，预制图纸等测量数据出来后补充绘制。 3.1.5拆除彩钢瓦以及屋顶平台底座制作安装 割除屋面全部彩钢屋面以及腐蚀严重的钢结构与屋面主梁。 3.1.6已预制部分吊装就位 将已预制完成的吊车分段掉至已安装好的平台底座上，焊接。上一段安装完成后方可进行下一段的安装。 3.2施工措施 由于在施工中全部属于高空作业及彩钢屋面施工作业，按照目前国家对安全形式越来越重视，拟采用200*4000*50mm的木板对施工区域的彩钢瓦屋面进行全部铺设，由于安装位置距屋面还有3.6m的高度，需要采用活动脚手架进行施工（活动脚手架拉设缆风），这样才能符合安全施工的要求；然后在主厂房的南面开一个1800*2200的门洞，并拉设安全绳及警示标志； 3.3钢结构施工质量控制 3.3.1钢结构构件清理和预检
10.5.3 屋面与墙面系统安装安装 10.5.3.1 安装工序 压型钢板屋面围护系统的安装工序应设在工程总施工工序中合理的位置上。(1) 对于纯板材构成的建筑或由板材厂家独立完成的工程项目，由承包方自主安排施工工序。 (2) 压型钢板屋面围护系统的施工工序宜安排在一个独立的施工段内连续完成。屋面工程的施工中，如相邻处有高出屋面的工程施工，应在相邻工程湿作业完成后开工，以保护屋面工程不被损坏，或不被用作脚手架的支撑面。 (3) 压型钢板围护围护系统应在其支承构件的全部工序完成后进入开工。 (4) 墙面工程应设在其下的砌体工程和装修工程完成的情况下开工。 屋面系统与墙面系统的安装工序相类似。 10.5.3.2 安装放线 由于压型钢板屋面和墙面板是预制装配结构，故安装前的放线工作对后期安装质量起到保证作用，不可忽视。 (1) 安装放线前应对安装面上的已有建筑成品进行测量，对达不到安装要求的部分提出修改。对施工偏差作出记录，并针对偏差提出相应的安装措施。 (2) 根据排板设计确定排板起始线的位置。屋面施工中，先在檩条上标定出起点，即沿跨度方向在每个檩条上标出排板起始点，各个点的连线应与建筑物的纵轴线相垂直，而后在板的宽度方向每隔几块板继续标注一次，以限制和检查板的宽度安装偏差积累，见图10-6(a)。不按规定放线将出现图10-6(b)的锯齿现象和超宽现象。 (3) 同样墙板安装也应用类似的方法放线，除此之外：逐应标定其支承面的垂直度，以保证形成墙面的垂直平面。 (4) 屋面板及墙面板安装完毕后应对配件的安装作二次放线，以保证檐口线、屋脊线、窗口门口和转角线等的水平直度和垂直度。忽视这种步骤，仅用目测和经验的方法，是达不到安装质量要求的。 (a)正确放线 (b)非正确放线 图10-6安装放线示意 10.5.3.3 板材吊装 彩色压型钢板和夹芯板的吊装方法很多，如汽车吊吊升、塔吊吊升、卷扬机吊升和人工提升等方法。 塔吊、汽车吊的提升方法，多使用吊装钢梁多点提升。这种吊装法一次可提升多块板，但往往在大面积工程中，提升的板材不易送到安装点，增大了屋面的长距离人工搬运，屋面上行走困难，易破坏已安装好的彩板，不能发挥大型提升吊车其大吨位提升能力的特长，使用率低，机械费用高。但是提升方便，被提升的板材不易损坏。 本项目拟采用卷扬机提升的方法，该方法由于不用大型机械，设备可灵活移动到需要安装的地点，故而方便而又价低。这种方法每次提升数量少，但是屋面运距短，是一种被经常采用的方法。
彩钢板屋面施工 施工组织方案 编制单位：甘肃第五建设集团公司 无锡分公司 2016年7月18日
目录第一章编制说明及编制依据 第二章工程概况及特点 第三章质量工期目标 第四章组织机构设置 第五章施工部署 第六章施工进度计划安排 第七章彩钢板制作 第八章彩钢板安装施工方案 第九章质量保证体系及措施 第十章工期保证措施 第十一章安全文明保证措施 第十二章施工现场消防措施 第十三章环境保护措施 第十四章施工现场平面布置说明
第一章编制说明及编制依据 1编制说明 1.1 本施工方案是为大地熊（苏州）开门红铁有限公司彩钢板屋面翻修安装而编制。 1.2 本施工方案涵盖了从材料采购检验、材料检验、安装施工准备、进场验收、安装、围护安装、至交付的全过程。 1.3 本施工组织设计遵照招标文件的内容进行编制。 2 编制依据 2.1甲方提供的招标文件及现场察看。 2.2国家现有的关于施工、安全、质量等方面的法律、法规、及工程建设强制 性条文的规定。 2.3我公司经认证的ISO9001质量管理体系文件。 2.4 工程施工规范、文件 GB50205-2001《钢结构工程施工质量验收规范》； GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》； GB/T50326-2001 《建设工程项目管理规范》。 第二章工程概况及特点 1 工程简介 1.1工程名称：屋面彩钢板维修 1.2建设单位：大地熊（苏州）磁铁有限公司 1.3 建设地点：大地熊（苏州）磁铁有限公司厂区内 1.5工程施工范围 拆除原有彩钢板屋面、气漏等，重新加盖夹芯板。
2施工现场条件要求 施工条件已具备。 第三章质量工期目标 1 质量目标：符合GB50205-2001《钢结构工程施工质量验收规范》合格。 2 工期目标：合计30天。 第四章组织机构设置 1 项目管理机构 我公司对贵公司厂房彩钢板屋面维修作项目管理机构，建立从公司到工程现场项目经理部、安装作业三个层次有机组合的工程项目管理体系，即： 1.1第一层次公司组建项目指挥部：由公司副总经理任指挥，其组成人员包括公司技术人员，公司职能部门的负责人，其职责是对贵公司厂房维修工程进行指挥、协调，授权项目指挥部对工程项目进行全过程施工管理，向项目经理发出指令，下达责任目标，解决应由公司负责解决的有关该工程的各种问题。 1.2第二层次工程现场项目经理部：由项目经理和项目技术负责人等组成，其主要职责是在项目经理领导下，分工负责，代表公司全权指挥贵公司厂房维修工程的实施工作。 1.3第三层次施工作业班组：在项目部领导下，分工负责与合作，完成本工程安装的全部工作。 2 现场项目部主要岗位职责 2.1 项目经理 2.1.1 组织编制项目质量计划，保证整个项目按照ISO9001标准体系运作。2.1.2 主持编制项目管理方案，确定项目管理目标与方针。 2.1.3 确定项目管理组织机构配备人员，制定规章制度，明确职责。 2.1.4 及时、适当地作出项目管理决策，其主要内容如重大技术方案决策。
第一章工程概况及施工依据 1.2施工依据及规程、规范、标准 依据业主招标书要求我公司设计的图纸 《钢结构工程施工及验收规范》（GB50205－2001）《钢结构工程质量检验评定标准》（GB50221－95） 《门式刚架轻型房屋钢结构技术规程》（CECS102-2002） 《建筑钢结构焊接规程》（JGJ81－91） 《碳钢焊条》（GB/T5117-85） 《热轧钢板和钢带的尺寸、外形、重量及允许偏差》（GB708-89） 《压型金属板设计施工规程》（YBJ216－88） 《UBS围护系统施工标准及技术规范》（企标） 《彩色涂层钢板及钢带》（GB/T12754-91）《钢板及钢带验收、包装、标志和质量证明书的一般规定》（GB/T247-88）《建筑安装工程质量检验评定统一标准》（GBJ300-88） 《建筑工程质量检验评定标准》（GBJ301-88）
第二章施工组织 2.1作业准备 2.1.1施工项目组织管理模式 2.1.1.1项目经理负责制 施工项目经理是工程施工项目的中心，是我方在本项目上的代理人，负责本项目施工的全过程。包括执行承包合同中由项目经理负责履行的各项条款、施工进度控制、施工质量保证、工程竣工结算等职责。 2.1.1.2现场管理人员及劳动力组织 一套适用现场实际情况的科学人员组织机构是保证工程进度及工程质量的重要因素。开工之前，对该组织做充分计划，包括一名经验丰富的现场经理，至少一名工长及负责工程质量的人员和现场劳动力组织。这一组织应详细的列出每个管理人员，每一作业班组各自的职权与责任。 2.1.2作业现场的准备 为了保证施工的正常运行，不致在施工过程中因某些未定因素影响工期和工程质量，施工前应认真检查有可能影响工程进度的因素。下述几点施工前应认真检查并作好现场记录： ⑴是否具备钢结构及板材施工的条件，作业场地是否平整、干净、有无障碍物等； ⑵是否具备原材料及结构配件的存储空间： A作业道路 现场入口及作业区域内道路是否方便吊车及载货车的通行。 B水路及电路 作业现场的供水及供电系统是否已落实，该系统不仅包括作业现场的用水用电系统，也包括了生活区域的供水及供电。
目录 一、工程简况 二、编制依据 三、屋面工程施工工艺流程 四、屋面工程控制要点 细石砼找平层施工工艺.................................................................................. 五、预埋铁件施工……………………………………………………………..…六、.. 七、檩条安装……………………………………………………………………..……. 八、彩钢板安装及固定 九、质量要求............................................................................................................ 十、工程质量保证措施............................................................................................... 十一、成品保护 十二、安全注意事项． 一、工程简况 本工程为港区管理站瓦屋面维修，现场屋面坡度较大，屋脊较多，此外斜板顶面设有老虎窗，结构较复杂，细部节点较多，施工难度较大，工程施工时垂直运输需调用起重机。 因此施工过程中必须做到施工安全及按国家施工技术规范施工，提
高工程质量，保障屋面工程的使用功能性良好的原则，依照国家现行施工质量验收规范的标准，进行斜屋面防水的施工；每道施工工序，严格在管理人员、监理单位的监督下进行，并对每道工序进行检查验收、评审，作出检验记录，并由监理人员签认备案。 二、编制依据 《屋面工程质量验收规范》GB50207-2002 《建筑工程施工质量验收统一标准》GB50300-2001 《坡屋面建筑构造》00J202-1(标准图) 《屋面工程技术规范》GB50345-2004 《倒置式屋面》GB50345-2004 《屋面》L01J202 《钢结构工程施工质量验收规范》GB50205-2001 三、屋面工程施工工艺流程 拆除原水泥瓦屋面→抹25厚1:2水泥砂浆→预埋件安装→彩钢瓦安装→淋水实验→工程验收 四、屋面工程控制要点： 1、由于屋面坡度较大而且屋脊较多，在施工过程中对屋脊梁、檐口、老虎窗、汇（分）水线起止点等部位的标高必须精确控制；对于、坡度阴角线、坡度阳角线、檐口线、转角点、汇（分）水线起止点的定位必须精确；脚手架搭拆时应注意施工安全，并确保施工正常进行。 2、屋面坡度较大，基层处理及挂瓦期间必须严格对工人做好安全技术交底，做好安全防护措施。
1、彩钢板屋面安装施工方案 山西平朔煤矸石发电厂有限责任公司 高硫煤矸石然烧脱硫剂制备系统开发应用 （彩钢房） 施 工方 案 朔州金 龙建筑安装有限公司 2014年3月28日
矸石电厂施工方案 第一章：工程概况 一、工程概况 1、 二、工程范围 1、本工程工作范围为神头第二发电厂一期煤场增设挡煤墙及喷淋水源管道系统的安装、打压、调试及试运行工作。 三、工期 1、合同签订后60工作日完成。 四、编制依据 根据现行使用的国家标准和行业标准参见： 1、CB50235-97工业金属管道工程的施工及验收规范 2、钢结构设计规范 GBJ17 3、电力建设施工及验收规范 五、质量要求及验收 1、所购材料均提供产品合格证，并严格按照招标方提出的要求进行供货。 2、严格按照甲方批准的施工方案进行施工。 第二章、项目组织机构 1、施工项目部组织机构针对本项目工程的施工，我公司组织有关人员认真分析和研究了工程招标文件、施工合同的各项条款和技术
条件，在充分认识和理解的基础上，公司配备政治素质高，同类工程施工经验丰富的管理人员组成本工程施工项目部，以保证项目的优质、安全、高效地运转，使项目管理得到有效的落实。 我公司在本工程中拟设置以项目经理为主要负责人的项目管理机构，以满足工程建设施工管理、安全文明管理、质量、工期、成本等管理，具体见项目部组织机构图。 2、项目部构成及岗位职责 2.1 本项目部围绕项目管理的四个重点工作内容（即质量管理、
成本管理、工期管理、安全和场容管理），主要设置以项目技术负责人为核心的由各施工员、专职质检员组成的技术质量保证体系；以项目副经理为核心的由施工员、安全员、材料员构成的施工生产、安全文明生产、成本核算体系。项目部受公司直接领导，并严格按公司《项目运行管理细则》规范运行，确保本机构职能齐全，行为规范，使项目部在施工全过程中始终处于良好的运行状态，以保证工程优质、高速地完成，实现我们向业主做出的承诺。 2.2 主要管理人员职责 2.2.1 项目经理 ⑴编制项目总体管理方案、管理方针、管理目标。 ⑵完成项目管理组织内的职能分解、责任分工和协调运作。 ⑶调度配置各生产要素的优化运行，组织对工期、质量、成本、安全及场容标准化管理的全面监控。 ⑷组织定期分析工程成本并采取相应的措施，实现规定的承包与考核指标。按时回收资金，上缴各项费用。 ⑸全权处理项目管理过程中一切需要解决的重大问题。 ⑹主持项目管理班子成员的考核及分配。 2.2.2 项目技术负责人 ⑴组织编制并审核施工组织设计，积极推广“四新”的应用。 ⑵由项目经理授权建立质量保证体系，进行质量职能分配；落实质量责任制；检查、监督质量程序文件的实施。 ⑶对工程施工全过程质量、技术进行全面监控，主持全面质量管
厂房屋面系统维修施工方案 一、工程简介 压缩机区域：该区域为76mn岩棉夹层瓦楞板，彩钢厚度0.6mm, 延边包边已脱开，屋脊彩钢板、墙面包边及部分屋面板严重腐蚀，已有坠落发生，有些有随时坠落，现已进入多风多雨季节，安全隐患比较大，需维修。因屋顶无任何劳动保护措施，且屋顶已使用了10年，屋顶腐蚀程度不明，楼层高，维修需搭设脚手架。 配置区：三楼单层彩钢瓦楞板，厚度0.6mm总130平方，颜色天蓝，腐蚀的很严重，随时风吹落的可能。腐蚀的很严重屋面不能上人，局部搭设固定脚手架。 卤化框二：四楼单层彩钢瓦楞板，厚度0.6mm总1100平方，颜色天蓝，腐蚀的很严重，随时风吹落的可能，需全部更换，楞条从新除锈并做防腐，避雷带拆除安装。彩钢瓦楞板，腐蚀的很严重屋面不能上人，局部搭设固定脚手架。 二、主要工程内容及施工方法压缩机区域：延边包边已脱开，屋脊彩钢板、墙面包 边及部分屋 面76mm岩棉夹层瓦楞板更换，因更换造成的屋顶避雷带损害，按规范要求恢复。配置区：单层彩钢瓦楞板需全部更换，钢梁从新除锈并做防腐，避雷带拆除安装。钢梁除锈后，做防锈油漆底层，面层采用乳化橡胶漆， 此油漆粘附性好、耐化学腐蚀、快干性防水性均较好。采用边拆边盖的原则。 卤化框二：单层彩钢瓦楞板需全部更换，钢梁从新除锈并做防腐，避雷带拆除安装。钢梁除锈后，做防锈油漆底层，面层采用乳化橡胶漆，此油漆粘附性好、耐化学腐蚀、快干性防水性均较好。采用边拆边盖的原则。
三、施工方案的确定 由于该工程为高空作业，在施工的同时还要满足生产的需求，为确保施工安全，并考虑控制成本增加，缩短施工周期，保质、保量完成施工任务，经研究，制定如下方案： 压缩机区域：施工前，在厂房每跨的东西两侧靠墙进行脚手架搭设，以利施工人员上下，更换东西两侧泛水和包边（泛水采用鹰嘴压型泛水），延屋脊敷设生命线，南北两侧登高28 米登高车配合使用进行延边包边、泛水，并检查屋面板的腐蚀情况，其中西南角有跳台部分登高车靠近不了需搭设脚手架。 配置区：在二层平台四周搭设活动脚手架，以作施工操作平台。 卤化框二：顶层楼面设备较少，施工平面较多，采用活动脚手架（节约成本）进行钢结构的除锈油漆。采用边拆边盖的原则。顶层楼面搭设一条上人通道，以利施工人员上下。 临时设施安装完毕且确认无误后方可进入正常施工。 施工总工期为36 天（包括临设），各施工队要在保证安全的前提下，满足施工质量和进度需要，完成施工任务。 四、施工操作工艺 拆除方法及措施： 根据不同的拆除对象，拆除施工应当采取不同的拆除方法和拆除顺序，但应遵守“先上后下、先非承重结构后承重结构” 的基本原则。 （一）人工与机械相结合的方法 拆除对象：压缩机房、配置区、框二屋顶拆除 拆除方法：人工与机械配合，施工前与业主协商，达成一致再施工。
目录 一、工程概况 .......................................................................................................... 二、编制依据 .......................................................................................................... 三、屋面工程施工工艺流程 ................................................................................ 四、屋面工程控制要点.......................................................................................................... 五、细石砼找平层施工工艺.................................................................................. 六、预埋铁件施工……………………………………………………………..….. 七、檩条安装……………………………………………………………………..……. 八、彩钢板安装及固定......................................................................................... 九、质量要求............................................................................................................ 十、工程质量保证措施...............................................................................................十一、成品保护 .......................................................................................................... 十二、安全注意事项..................................................................................................
