测厚仪作业标准书接收部门
版本号A0
修订号
编号XXX-WI-RD-07
NO. 作业程序简图·要点·程序
1 目的明确隔膜厚度测试的操作规程，确保测量结果准确有效。
2 适用范围机械接触式，适用于量程范围内隔膜的厚度测试。
3 规定经培训的员工可进行操作和点检，其他人员禁止操作。
4 作业作业流程
序号项目图示作业事项
1
开机预热1、用无尘布擦净测量头和下砧铁等所有可能接触到的试样部位，不得碰伤仪器。
2、打开电源，进入主界面。按←键将光标移至“参数设置”，按“确认”进入参数设置界面，设置测量点数至少为40，选择自动测量进行预热机器
2 试样准备在每个样品的横向全幅左、中、右各切取15cm×20cm试样3个。将样品五联扇形折，再对折，样品应无折皱，无缺陷。
3 设置参数设置测量时间为“3s”，测量点数为“6”，按“确认”键。
4 零点校正按“返回”键，把光标移至“测量”键，按“确认”，进入测试界面，设备自动清零，然后测量头抬起不动，进入待测状态。若“厚度”以及“测量数据极差”≤ 0.3，则校正完毕，否则重复该项操作。
2
11
涂层测厚仅操作规程
一、原则 涂层测厚仪是常见的一种设备涂层检测工具，它采用单片机技术，精度高、数字显示、示值稳定、功耗低、操作简单方便、触摸按键、单探头全量程测量、体积小、重量轻，且具有存储、读出、统计、低电压指示、系统/零点/ 两点校准等特点，涂层测厚仪采用磁性测厚法，可以方便无损地测量铁磁材料上非磁性涂层的厚度，如钢铁表面上的锌、铜、铬等镀层或油漆、搪瓷、玻璃钢、喷塑、沥青等涂层的厚度。二、工作原理 我公司使用的涂层测厚仪为MC-2000A型，该仪器采用电磁感应法测量涂(镀)层的厚度。位于部件表面的探头产生一个闭合的磁回路，随着探头与铁磁性材料间的距离的改变，该磁回路将不同程度的改变，引起磁阻及探头线圈电感的变化。利用这一原理可以精确地测量探头与铁磁性材料间的距离，即涂(镀)层厚度。 技术参数 三 、 1、测量范围：0~1200um 2 测量误差：<3%±1um 、 3、最小示值：1um 4 显示方式： 4 位液晶数字显示 、 5、主要功能： (1.测量：单探头全量程测厚 (2) . 存储、删除：可存入600 个测量数据，可以删除测量中的单个可疑数据，也可以删除存储区内的所有数据。 (3) . 读：读出已存入的测量数据 (4) . 统计：设有三个统计量，平均值最大值最小值 (5) . 校准：可进行零点校准、两点校准及系统校准 (6) . 电量：具有欠压显示功能 (7) . 蜂鸣提示：操作过程中有蜂鸣提示 (8) . 打印：可打印测量值，选配微型打印机 (9) . 关机：具有自动关机和手动关机两种方式 6、使用环境温度：0C ~+40C 相对湿度：不大于90%
镀层测厚仪操作维护规程 ●适用范围：本规程适用于东莞新奥燃气有限公司所属的镀层测厚仪 1. 在第一次使用仪器和测试小或带曲面的物件时，必须要采用测试膜进行仪器的调试（大约300μm）如果仪器已使用过，第二次打开设备时，上次的调试将自动地随温度的变化而调节，屏幕上显示AC，不需做新的调试，只需置零； 2. 按ON-OFF（开、关）键打开仪器； 3.采用测试膜调试（只在下列情况下需进行） 3.1 第一次使用。 3.2 测试小或带曲面的试件 3.3 更换电池以后 4. 置零 4.1 按键“O”显示“FO”（O功能）； 4.2 将探头放在基体材料上（钢、铁）或放在一个没有镀层的试件上，只有在显示“0.0”出现或蜂鸣器响起时探头才可以拿开； 4.3 测试小或带曲面的试件时，置零和采用测试膜调试时必须采用几何形状类同的试块。 4.4 为了在粗糙表面上精确的置零，可以在不同点上取零值，仪器将自动计算平均值,按下“0”键直到“2”显示，然后按照以上操作进行，“2”指示在不同的测试点重复置
零,每一次测试后,平均值将会显示,如果要取消平均值功能,只需按快速按键“0”; 4.5 测量单位的转换 仪器的基本测量单位是μm,要转换到mils必须通过下列步骤: (1)打开电源; (2) 按select键直至“1”显示,仪器自动关闭已输入的调试值被擦去,再一次打开仪器,测量单位显示为“mils”，然后重新进行调试。 4.6 仪器在停止测量2分钟后将自动关闭，可按“ON”键再次打开。 5.注意事项 5.1 仪器打开后，如果屏幕上显示“BAT”时，必须及时更换电池。 5.2 探头在测试不同点时，不要在试件上连续滑动，每次测量后，在空中停留1秒钟。 5.3 必须保证探头表面和基体材料的清洁和抛光。
超声波测厚仪操作规程 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
超声波测厚仪操作规程 一．准备工作 1.超声波测厚仪属于国家强检的计量器具，使用前应检查仪器是否在有效检定期内，确认是否处于正常工作状态。 2.装入电池，并将探头插入主机探头插座中，按ON键开机，检查电源电压是否符合要求。 二．操作步骤 1.厚度测试 按CAL键进入声速状态，用▲或▼键调整到被测材料的声速值。 按PRB键进入校准状态，在随机试块上涂上耦合剂，将探头与随机试块耦合，屏幕显示的横线将逐条消失，直到屏幕显示随机试块的实际厚度值即校准完毕。 将耦合剂涂于被测处，手握仪器使探头与工件之间良好耦合，屏幕上将显示被测材料的厚度。 如耦合标志闪烁或不出现说明耦合不好,应重新校准后再测试。 2.声速测试 用游标卡尺或千分尺测量相关试件,准确读取其厚度值。 按PRB键进入校准状态，在随机试块上涂上耦合剂，将探头与随机试块耦合，屏幕显示的横线将逐条消失，直到屏幕显示随机试块的实际厚度值即校准完毕。
将探头与已知厚度试件耦合,直到显示一厚度,用▲或▼键将显示值调整到实际测试的厚度值。 按CAL键仪器即可显示出被测材料的声速。 三．注意事项 1.在测试过程中应随时观察仪器电源显示情况，不得在低压下使用，电池能量不足应及时更换。同时不得将仪器置于地面或其它硬部件上，严禁在打开后盖状态下使用。 2.测试完毕，应再次对仪器进行校准，以确定测试过程中仪器是否处于正常状态。 3.严格按照厂家说明书使用和保养仪器。 4.使用完毕后，将探头从主机探头插座上拔出，同时将电池取出。并用干净的卫生纸或抹布小心将探头、仪器擦试干净后，装入箱内。
漆膜测厚仪操作规程 产品名称：OU3600涂镀层测厚仪 ?产地：中国销售：沧州欧谱 ?简介：OU3600涂层测厚仪是欧谱公司最新研发的新产品，是德国EPK/ 易高等同类产品的替代产品，与之前涂层测厚仪相比有以下主要优 点：测量速度快：测量速度比其它TT系列快6倍；精度高：本公司 产品简单校0后精度即可达到1-2%是目前市场上唯一能达到A级的 产品,功能、数据、操作、显示全部是中文。 ? 一、概述 沧州欧谱OU3600涂层测厚仪是欧谱公司最新研发的新产品，是一种小型便携式仪器，磁性测厚仪也称涂层 测厚仪、镀层测厚仪、涂镀层测厚仪。其性能稳定、测量准确、重现性好、经济耐用，符合国家标准GB/T4957， 多次通过国家技术监督部门的性能试验，获得计量器具制造许可证。 OU3600涂层测厚仪探头 ·测厚仪最容易损坏的部件是探头，本公司的OU3600涂层测厚仪对探头做了特殊的耐久性设计，具有防 磕碰、防水、探头线防折曲等防护功能。 OU3600涂层测厚仪探头线 ·由于涂镀层测厚仪使用频率很高，探头线成为易损件。一般国产仪器的探头用不多久就会出现故障，多 数问题出在探头线上。OU3600涂层测厚仪使用的探头线是在日本定做的。这种导线最初用于机器人，规定 可经受几百万次的曲折。实践证明，这种探头线很少有因频繁曲折而损坏的。 二、主要特点： 1. 零位稳定：所有涂层测厚仪测量前都要求校准零位，可以在随仪器的校零板或未涂覆的工件上校零。 仪器零位的稳定是保证测量准确的前提。一台好的测厚仪校零后，可以长时间保持零位不漂移，确保准确 测量。 2. 线性编辑：多数涂层测厚仪除了基础校零外，仪器本身没有线性编辑，使得测量重复性误差大，本仪器 出厂加入线性编辑增加测量精度与重复稳定性。 3. 温度补偿：涂覆层厚度的测量受温度影响非常大。同一工件在不同温度下测量会得出很大的误差。所以 好的测厚仪应该具备理想的温度补偿技术，以保证不同温度下的测量精度。 4. 独特的直流采样技术：使得测量重复性较传统交流技术有无可比拟的优越和提高。
锡膏测厚仪操作规程 、目的: 测量SMT印刷工艺锡膏高度、体积；衡量印刷机工艺参数设置是否正确； 提供印刷工序可信的SPC数据，证实印刷工艺的稳定性。 二、适用范围： SMT技术人员。 三、操作步骤： 1、检查电脑与测量系统连接良好，电源连接正常。 2、开启电脑主机及测量系统。 3、当操作系统正常启动后，用鼠标双击桌面ASM图标，开启测试程序。 4、将待测PCB板放在工作台适当位置，找到要测试点，调节光源及镜头使图 像清淅。开启激光线并旋转调整机构，调整激光本和水平框線重叠达到适当焦距。 5、上下移动调整杆，当调整杆移到激光线反射光线中间处，可进行直接测量。 6、冻结影像 [冻结影像]键,冻结影像,影像转换 7、窗口设定/单点量测设定检测窗口或以以鼠标点出两点，两点定出位移量作成点 量测纪录表 & 检测参数设定T-High / T-Low / SMA /SMD 9、显示与否Check Box [Display] 10、Open/Close Image Check Box [Open]/[Close]
T-Low = 100~150, T-High=180~220 四、 关机 结束STRONG 关闭操作窗口，退出控制软件，关闭电脑主机。 五、 注意事项 非指定人员严禁操作此机器，不可随意去触动机器各部件。 六、 保养事项 1、 使用完毕后要把鼠标、键盘摆放在规定的位置，台面上要保持整洁，不可 有杂物。 2、 每班须对机器的表面进行清洁，除去灰尘等其它异物。 7.使用表单 设备履历卡 设备保养点检记录表 设备维修申请单 仪器、设备报废申请单 12、面积计算 13、 显示结果 结果键/点量测纪录表/厚度分布结果 14、打印结果 打印/点量测纪录表/厚度分布结果/影像 15、储存结果 档案 储存点量测结果/工作文件/影像文件
涂层测厚仪操作规程 一、技术参数 ●采用了磁性和涡流两种测厚方法。通过选择相应的测头，即可测量磁性金属基体上非磁性覆盖层的厚度，又可测量非磁性金属基体上非导电覆盖层的厚度； ●测量范围：（0~1250）μm（F1、N1测头），F10测头可达10mm； ●分辨率：0.1μm（F1、N1测头） ●示值精度：±（3％H+1）μm；H为被测涂层厚度 ●显示方法：高对比度的段码液晶显示，高亮度EL背光； ●存储容量：可存储20组（每组最多50个测量数值）测量数据 ●单位制：公制μm、英制（mil）、可自由转换 ●工作电压：3V（2节5号碱性电池） ●持续工作时间：大于200小时（不开背光灯） ●通讯接口：USB1.1，可与PC机连接、通讯 二、操作流程图 开启仪器——校准仪器——进行测量——关闭仪器 三、操作步骤 基本测量步骤 1.准备好待测工件； 2.将测头插头插入主机的测头插座中； 3.仪器开机；
4.判断是否需要校准仪器。如果需要，选择适当的校准方法进行校准； 5.测量。将测头垂直接触工件的测量面，并轻压测头的加载套，当测头与被测工件表面接触稳定后，随着一声蜂鸣声，屏幕将显示标识和测量值。如果测量标识闪烁或无测量标识则表示测头不稳定.移开测头后，测量标识消失，厚度值保持。 6.仪器关机 四、操作注意事项 1.如果在测量中测头放置不稳，会引起测量值与实际值偏差较大； 2.如果已经进行了适当的校准，所有的测量值将保持在一定的误差范围内； 3.仪器的任何一个测量值都是五次看不见的测量平均值； 4.为使测量更加精确，可在一个点多次测量，并计算其平均值作为最终的测量结果； 5.显示测量结果后，一定要提起测头至距离工件10mm以上，才可以进行下次测量。 五、维护及注意事项 1.应避免仪器及测头受到强烈震动； 2.避免仪器置于过于潮湿的环境中； 3.插拔测头时，应捏住活动外套沿轴线用力，不可旋转测头，以避免损坏测头电缆芯线。 4.油、灰尘的附着会使测头线逐渐老化、断裂，使用后应清除缆线
测厚作业指导书 1．范围 ? 本规范适用于金属材料制成的管道和容器的壁厚测量,其它部件的厚度测量也可参照执行。 本规范主要规定了测厚工作的技术要点和一般程序。 2.编制依据 GB／T 11344－89 接触式超声波脉冲回波法测厚 3.人员要求 3.１测厚人员应经体检满足高空作业之要求。 3.2测厚人员应能正确而熟练地使用仪器。 4.仪器要求 ? 测厚仪、探头及探头线连接后应接触良好，测厚仪所用电池应有足够的能量并接触良好。测厚仪应带有标准试块，以随时用来校验精确度。仪器应计量检定合格，并在有效期内。 5. 工作程序 5.1测厚前的准备： ? 5.1.1 用１００＃以上的砂纸把测点处的铁锈除去，再用破布把测点处擦干净,然后涂上耦合剂（机油或甘油）。 ? 5.1.2 连接好仪器后开机，设置超声波在被测材料中的传播速度，之后把探头置标准试块上，调节仪器使显示的数值等于试块的标称厚度。 5.2 测厚 5.2.1将探头紧压在测点处，仪器上即显示所测厚度值。 ? 5.2.2每根管子应在两端和中间选三个测量截面，两端的截面距端部不少于１５０ｍｍ。每个截面至少测量３点，３点之间的弧长应大致相等。 5．2．3对弯管的测量，测试点应选在背弧处，测试弯管最薄的部位。 ? 5.2.4每测一点，都要作好记录，并画出示意图。 5.2.5在测量过程中，要不断地把探头在标准试块上对仪器的精 确度进行调节。 ? 5.2.6 测量完毕后，应把仪器、探头及探头线擦干净，并取出电池。
6 检验资料 6. 1检验资料包括：委托单、检验记录、检验报告。 6. 2测量完毕后，应立即填写报告，报告的填写与签发遵照《金属检验与试验报告签发审核制度》和《金属检验与试验报告标识管理办法》的规定。 6. 3报告一式三份，一份交委托单位，一份交质检部门，一份留档，或按照项目部、业主以及合同的要求。 6. 4检验资料的管理遵照《金属检验与试验档案资料管理制度》的规定执行。 6. 5若发现有质量问题时，?应根据《质量问题处理制度》、《信息反馈制度》等进行处理。 7．安全措施 7.1 进入施工现场必须正确戴安全帽。 7.2施工作业人员必须穿软底绝缘鞋，着装应轻便灵活。 7.3高处作业必须扎安全带，安全带应挂在上方的牢固可靠处。 7.4雨天禁止室外作业，搭设的脚手架必须牢固且有护栏。 7.5下雪天禁止室外作业，雪后应立即清除工作区内的脚手架、跳板和走道上的霜雪。 7.6在高处作业传递物品时严禁抛掷，以防止物品坠落伤人。 7.7夜间作业应有充足的照明。照明不足时应增设照明灯具，否则应停止作业。 7.8当管子堆放在一起时，应用吊车摆放开，严禁用橇杠滚动。 7.9当对管子进行测厚时，应将管子固定并查看周围管子（件)是否稳固，防止滚动、滑落、倾斜，防止管子滚动伤人。 7.10在高处进行测厚时应将测厚仪固定到牢靠处。 7.11被检焊口附近有热处理焊口时，工作时应防止触电、烫伤。 7.12狭窄环境工作前应先观察环境，防止扎伤、碰伤。 7.13发现工作场所有不安全因素应及时处理或报告，不安全因素消除后再进行工作。 7.14遵守施工现场的有关规定。 8.环境保护措施 8.1超声测厚的过程中应注意保护环境和设备，预防二次污染。 8.2应尽量采用无腐蚀、易清洗的耦合剂。 8.3检测结束后，应擦拭掉检测表面的耦合剂。 8.4使用后的破布、砂纸应放在制定的垃圾堆放处。
油漆厚度检测作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
油漆厚度检测作业指导书 1.0范围 该作业指导书描述了的油漆厚度检验过程和验收方法。 2.0 最终检验员负责油漆的湿膜厚度检验，和干膜厚度检验。 3.0湿膜厚度检验： 膜厚度测厚仪的优点在于可以在涂覆过程中检查和改正不适当的涂膜厚度。如果涂覆者知道了湿膜厚度，当以此数据乘以涂料固体份的体积百分率，就可估算出干膜厚度。 干膜厚度（μm）＝湿膜厚度（μm）*涂料固体分（体积%）。 湿膜厚度的测定，只是保证干膜膜厚的辅助手段，由于干、湿膜比例变化很大，仅用湿膜厚度估算干膜厚度，会带来偏差，评价总厚度，还是以干膜厚度为准。 3.1设备：湿膜厚度梳规 3.2测量方法：把试板固定在一合适的水平基础上，这样在测定漆膜过程中试板就不会 产生移动或跳动，将该仪器放在待测厚度湿膜上，使其最小读数在顶部，而仪器偏心轮和湿膜之间最大间隙正好在湿膜上方，然后将其向前滚动半周（180°）并反方向重复滚动半周（180°）后移动，检查仪器中央轮缘与湿膜表面首先接触的位置，读出读数并计算平均值成为一个读数。当使用每个标度的线性中心区段，即使用标度总量程的80%左右的区段，精度最高。
3.3抽样比例：湿膜厚度是参照数值，用于油漆工艺认证和过程监视。常规油漆不定期 巡检。工艺认证时每批抽检一个。 3.4检验记录：油漆湿膜厚度巡检记录。 4.0干膜厚度检验 4.1设备：易高345 超声波膜厚检测仪。 4.2测量方法：
校正错误处理： 如果在校正中显示屏上出现1Err表明校正没有正确的进行，可能是不正确的基材、数值和单位造成的，按θ键可以消除错误信息，仪器会自动恢复到工厂校正模式，请重新进行校正即可。 光滑表面校正： 放置探头在裸露金属上，等到有读数显示，然后把它打开。按“0”键把显示复0。 紧密贴近裸露金属放置校准膜片，然后读数。按+和-键来调节显示值到测试箔值。 按θ键来确定这次校验或等待7秒让仪器自动确定已被校准。显示器会闪烁然后重复显示读数。在“0”和膜片上确认仪器的读数。简单重复以上步骤即可重新校准。 4.3抽样比例：参照批准的油漆程序，或者客户批准的规范。 检验位置：阀体上正反面各5点，阀盖正反各4点，共计18点。 4.4验收标准和检验记录：验收标准按照程序文件或客户批准规范，检验结果记录在 阀门最终检验记录上。 5.0其它要求： 5.1涂装和油漆厚度检测期间, QC 必须按照公司的要求正确佩戴防护用品。 5.2 湿膜厚度计使用后，需要采用相应的稀释剂或清洗剂清洁干净，放置干燥处。长期 不用时应将仪器涂上油进行防锈处理。 5.3 干膜厚度计需要按照公司的要求进行检定或校准，使用前需要采用标准片进行复 校。 使用完毕，防止干燥整洁处。
编号：SM-ZD-74971 涡流测厚仪操作规程Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
涡流测厚仪操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1 清除净被测物件上的污物、尘土和水。将仪器的探头擦拭干净。 2 按下开关键，仪器自检完毕发出一鸣音，显示”0 0”便可以进行测量操作。 3 将探头平稳、垂直地放落在被测件上，待仪器鸣叫一声，显示器上便显示出涂层的厚度值。然后再 抬头高探头，重新落下，进行下一次测量这样反复5—10次，就可以完成一个测量序列。 4 在测试过程中，如因探头放置不平稳，或探头太脏等原因，显示出明显的错误值，此时应按下清除 键，将错误值删除。否则将影响整体测试结果的准确性。 5 按统计键5次，可顺次显示出以下统计数： MEAN—平均值；MAX—最大值；MIN—最小值；S—标准偏差；N—测量次数。
6 统计程序完成后，可接着进行下一次测量序列。若需要获得更多的连续统计数据，只要按两次上调 键时，接着再进行测量，则测量出的数据和以前的数据是连续累加的。 7 在测量过程中，若误按校准键时，可再连续按2次该键以便消除校正状态。 若误按校后又进行了测量，可先用清除键将前次的数字删去（按一次清除键则删除前一个数字，连按二 次则将前面的全部误测数 8 在测试过程中，如果出现负数值，要用清除键将其删去。如连续出现负数，要清洁好探头与被测物面。 9 当探头不能测量或测试数字明显出错时，应检查探头附近有无整流器、变压器、电焊机、硅机等易 产生强电磁的设备。强电磁会影响测试结果，此时应按下调键，显示器显示一下“F”后接着显示磁强 强度，数字越接近0，表示磁场越强，空白表示无磁场。然后再按一下下调键仪器便回到正常测量状态。 10 仪器（尤其是探头）应避免冲击、打击和污损，应保
XXXXXXXXXXX 电解测厚仪 作业指导书 文件编码： 版本： 1.0 编制： 审核： 批准： 生效日期：

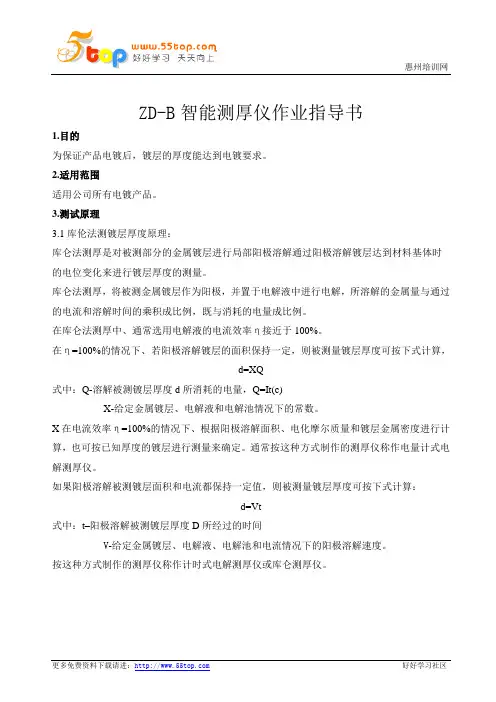

1 目的 使操作员能熟练掌握仪器的使用操作步骤。 2 原理 根据法拉第原理测量。其过程与电镀相反，是电解退镀。将电解杯置于被测工件上并固定。根据镀层，选择相应的电解液注入电解杯。恒定电流通过电解液，在一定的面积下产生电化学反应。镀层厚度直接显示在显示器上。 3 应用范围 适合于膜厚测试仪ZD-B。如图。 电解杯及橡胶圈搅拌机 升降旋钮
复位按钮 膜厚测试仪ZD-B 4 职责 对电解测厚仪的操作及保养 5 引用标准 GB/T 4955-2005金属覆盖层厚度测定 6 环境要求 温度在15℃以上使用 7 操作方法 7.1用软质纸将样品上的油质、污染物插掉。 7.2将待测样品放置于测试台上，松开旋钮放下测试头，使密封圈紧贴待测样品 上，用右手压紧测试头，左手拧紧旋钮。 7.3将测试阳极夹夹在被测样品上。 7.4往电解杯里加蒸馏水查看密封圈与被测样品处是否有漏水，如果有漏水则要 重新固定直到没有漏水为止。
7.5将电解杯里的水吸干净，往里加大约8分满的Cr电解液。注意：测铬层时 不用搅拌。并按量程键更换为00.00后输入地址码0200。按启动键，测量开始。 7.6仪器自动停止测量，蜂鸣器响，显示器显示测量结果，仪器配有打印机可自 动打印，然后按复位键，仪器再次进入待测状态。 7.7测铬层完毕后，吸出废溶液，用蒸馏水清洗电解杯。可用棉棒擦拭后在用少 量的镍溶液置换，在吸出此溶液。在此过程不能移动被测部位。 7.8往电解杯中加入8分满的镍溶液，将搅拌机移入电解杯里。输入地址码0300， 按启动键，开始测量镍的厚度。蜂鸣器响，测量结束，按复位键。 7.9测镍层完毕根据7.7节步骤将电解杯清洗干净。 7.10往电解杯中加入8分满的铜溶液，将搅拌机移入电解杯里。输入地址码0113， 按启动键，开始测量铜的厚度。蜂鸣器响，测量结束，按复位键。 7.11每次测完一个点时要在【测厚仪登记表】上登记。 8常见故障处理 8.1仪器启动后立即截止并鸣叫 8.1.1电解杯底有气泡，用吸管缓慢吸出放开几次可驱出气泡。 8.1.2输出测试线的阴阳极线忘记或没有接好，请接好。 8.1.3按错地址码，输入正确的地址码。 8.1.4误用其它电解液或者电解液有效时限已过期，换上正确的有效的电解液。 8.1.5被测样品上有油质或其他污染物，用软质的纸将被测样品的部位擦拭干净。 8.1.6电解杯包括底部橡皮头太脏没有清理干净，电解杯与阴极连接螺丝处生锈， 需清理干净。 8.2启动后，长时间不停止
文件编号：GD/FS-4677 （操作规程范本系列） 超声波测厚仪操作规程详 细版 The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process. 编辑：_________________ 单位：_________________ 日期：_________________
超声波测厚仪操作规程详细版 提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 1、仪器使用前，装入电池，检查电源电压是否符合要求。 2、输入正确的声速值，并对仪器进行校准。 3、使用时，应手握仪器使探头与工件之间良好耦合。不得将仪器置于地面或其它硬部件上，严禁在打开后盖状态下使用。 4、在使用过程中应随时观察电源显示情况，不得在低压下使用，电池能量不足及时更换。 5、测材料中超声波声速时，先输入材料厚度，然后按下声速键，即可显示声速值。 6、测试完毕，再次对仪器进行校准，以确定检
测过程中仪器是否处于正常状态。 7、仪器使用完毕后，关闭电源，小心拆卸附件，清理干净并装入仪器箱内。 8、仪器长期不用，应将电池取出，以免漏液腐蚀元件。 可在这里输入个人/品牌名/地点 Personal / Brand Name / Location Can Be Entered Here
涂层测厚仪操作规程
一、原则 涂层测厚仪是常见的一种设备涂层检测工具，它采用单片机技术，精度高、数字显示、示值稳定、功耗低、操作简单方便、触摸按键、单探头全量程测量、体积小、重量轻，且具有存储、读出、统计、低电压指示、系统/零点/两点校准等特点，涂层测厚仪采用磁性测厚法，可以方便无损地测量铁磁材料上非磁性涂层的厚度，如钢铁表面上的锌、铜、铬等镀层或油漆、搪瓷、玻璃钢、喷塑、沥青等涂层的厚度。 二、工作原理 我公司使用的涂层测厚仪为MC-2000A型，该仪器采用电磁感应法测量涂（镀）层的厚度。位于部件表面的探头产生一个闭合的磁回路，随着探头与铁磁性材料间的距离的改变，该磁回路将不同程度的改变，引起磁阻及探头线圈电感的变化。利用这一原理可以精确地测量探头与铁磁性材料间的距离，即涂（镀）层厚度。 三、技术参数 1、测量范围：0~1200um 2、测量误差：<3%±1um 3、最小示值：1um 4、显示方式： 4位液晶数字显示 5、主要功能： (1).测量：单探头全量程测厚 (2).存储、删除：可存入600个测量数据，可以删除测量中的单个可疑数据，也可以删除存储区内的所有数据。 (3).读：读出已存入的测量数据 (4).统计：设有三个统计量，平均值最大值最小值 (5).校准：可进行零点校准、两点校准及系统校准 (6).电量：具有欠压显示功能 (7).蜂鸣提示：操作过程中有蜂鸣提示 (8).打印：可打印测量值，选配微型打印机 (9).关机：具有自动关机和手动关机两种方式 6、使用环境温度：0℃~+40℃相对湿度：不大于90%
四、应用方法 1.开机前准备：根据电池仓盖指示的方向打开电池仓，然后按照机 壳后面的正负极指示装入两节1.5V电池，压好电池仓盖。 2.按键名称及作用 A."ON/OFF"键：为复合键。在关机状态时，为开机键；在开机状态 时，为关机键。仪器在自动关机后应按此键开机。 B."MENU"键：为菜单键。 C."▲"、"▼"键：调整键，"▲"为增加键，"▼"为减少键。 D."CAL"键：具有校准/清除功能。 E."ENTER"键：用来确认某一功能状态。 五、使用方法 1.开机：先取开探头线插在仪器上，（插拔探头时，请抓住探头线上的接插件部位插拔，不要直接抓住探头线，以免损坏探头。）然后按动“ON/OFF”键（探头与铁基或磁场的距离保持10cm以上)开机听到蜂鸣声后仪器进入测量状态，可以直接进行测量。如果测量数据偏差较大，可以进行校准后再测量。 测量时要注意测量指示,箭头消失后才能再次测量，如右图 2.校准：本仪器分为系统校准、两点校准和铁基校准三种。 在一般情况下只需进行铁基校准即可进行准确测量。当仪器铁基与被测件铁基的磁性和表面粗糙度差别较大时，可以进行系统校准以保证测量精确度。 (1) 铁基校准（零点校准） 仪器标准基体金属的磁性和表面粗糙度应当与待测试件基体金属的磁性和表面粗糙度相似。为了保证测量的精确性，可以在测量测试件之前先进行铁基校准。 校准方法：在仪器开机状态下，将探头垂直的放在被测试件的裸露基体上进行测量，测量两次，测完第二次按住探头不动按下"CAL"键，伴随着两声蜂鸣即可完成铁基的校准。如果没发出两声蜂鸣说明操作有误，重新按以上步骤操作直至发出两声蜂鸣即可。 (2) 两点校准 在测量过程当中，如果发现个别测量值偏差较大可以通过两点校准方法进行调整。 校准方法：把一个已知厚度的被测试件作为标准样片进行测量，如果显示值与真实值不一致，可以通过"▲"、"▼"键进行加1或减1操作。按住"▲"、"▼"键不放可以进行连续加、减，直到显示值和真实值相同为止。校准完成后即可进行正常测量。
MiniTest 600 覆层测厚仪操作规程 一、技术指标 1.测量范围F型0-3000μm 2.允许误差：±（2%~4%读值+2μm） 3.最小曲率半径：5mm（凸）25mm（凹） 4. 最小测量面积：φ20mm 5.最小基体厚度：0.5mm 6.显示：3位数字（字高11mm） 7. 可选校准方式：标准校准、一点校准、二点校准 8.统计数据：平均值x、s标准偏差、读数个数n（最多9.999个）、最大值max、最小值min 9. 电源：2节5号碱电池，至少测量1万次 10.仪器尺寸：64mm×115mm×25mm 11. 测头尺寸：φ15mm×62mm 12.电源：AC220V±10%50Hz 13.测量精度：1μm。 二、操作流程图 三、操作步骤 1.进行校准：MINITEST600有以下三种不同的校准方式：①标准校准：适合平整光滑的表面和大致的测量。例如，低于一点校准精度要求的场合；②一点校准：按ZERO键，启动零位校准，显示屏将显示ZERO（闪）和MEAN（不闪）字样，“MEAN”表示显示的是平均值；将探头置于无涂层样板上（即零测厚），“滴”声后提起探头。重复多次，直到显示屏始终显示先前读数的平均值；按ZERO键，结束校零，“ZERO”停止闪烁，置零（无涂层样板校准）结束。此法用于允许误差不超过4%的场合，探头误差范围应另考虑。③二点校准：无涂层样板校准后，按CAL键开始用标准箔校准，显开启仪器校准仪器进行测量关
闭仪器示器上出现CAL(闪)MEAN（不闪）字样，将校准箔置于无涂层样板上，放上探头，“滴”声后再提起探头重复多次，直到显示器显示的读数大致与所选标准箔的厚度相当，按上下键将读数调节至标准箔的厚度，按CAL键，“CAL”停止闪烁，校准完毕。此法用于误差范围在2%~4%(最大)之间的测量，探头误差范围应另考虑。 2. 开始测量：测量时须握住测头上套管，将探头置于要测量的涂层上，保持测头轴线与被测面垂直，“滴”声后提起探头，读取读数。 3.测量完毕后，关闭电源。 四、注意事项 F型侧头是根据磁感应原理，测量钢或铁基体上的非磁性覆层，故应远离强 磁场。
qnix4500镀层测厚仪 操作指南 使用说明书
前言 Qnix4500测厚仪又叫Qnix4500涂层测厚仪、Qnix4500镀层测厚仪、Qnix4500测厚仪价格、德国尼克斯涂层测厚仪、德国尼克斯4500测厚仪、尼克斯4500涂层测厚仪、qnix4500涂层测厚仪、尼克斯测厚仪、尼克斯涂层测厚仪、尼克斯4200测厚仪、尼克斯测厚仪价格、尼克斯测厚仪报价、尼克斯镀层测厚仪、尼克斯覆层测厚仪、QNIX4200测厚仪、QNIX4500测厚仪、qnix4500涂层测厚仪、德国尼克斯测厚仪、在传统QNix 4500基础上，为了满足客户不同的需要，特推出QNix 4500（分体式）机，探头和主机之间通过一根探头线连接起来，可以满足特定测量环境（比如狭小空间）的需要，测量更方便，使用更人性化，性价比更高为了迎合用户需要，还推出QNix 4500（大量程）机，使在铁基测量模式下量程可扩大到5mm。 一级代理：沧州欧谱检测仪器有限公司
一、简介 QNix4200和QNix4500这两种型号一体化设计，只需调零，无需校准，使用极其简单。其中QNix4200为磁性测厚仪，可以用来测量钢、铁等磁性基体上的非磁性涂层、镀层；QNix4500为磁性和涡流两用测厚仪，不仅可以用来测量钢铁等磁性基体上的非磁性涂镀层，还可以用来测量铝、铜、不锈钢等非磁性金属表面的非导电涂层，如油漆层、氧化膜、磷化膜等覆层。这两个型号操作简单，携带方便，精度高，为广大用户所喜爱。 二、测量 将仪器探头垂直接触被测物的表面，仪器将自动开机并测得数据。注意：测量时务必要使探头垂直接触被测物表面、并压实，每测量一次后将仪器拿起，离开被测物10 以上，再进行下一点测量。 三、调零 仪器在测量前，为减少测量误差，应在基体上取零位作基准。建议用未喷涂的同一种工件表面调零，因为材料之间磁性和导电性不同，会造成一定误差。若没有未喷涂的工件可以用附送的调零板调零。 用仪器测量基体，如显示0，表明已是零位，不需要再调零。如不显示0，则需要调零。将仪器探头压在调零板或未喷涂的工件表面上，不要抬起，按一下仪器上的红键松开，听到响声液晶显示一组数后，拿开仪器，再次听到响声后，液晶显示0，调零完毕。 注意：由于工件表面粗糙度的原因，调零后，再测时不一定是绝对的零位，这是正常现象。 四、Fe/NFe探头转换 QNix4500为两用探头，当测量不同的基体时，需要对磁性模式（Fe）与非磁性模式（NFe）进行转换。在开机状态下，按红键进入菜单选项，继续按红键选择Fe或者Nfe选项短暂停留后，就已选择相应的测量模式，也可
超声波测厚仪操作规程示 范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
超声波测厚仪操作规程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、仪器使用前，装入电池，检查电源电压是否符合要 求。 2、输入正确的声速值，并对仪器进行校准。 3、使用时，应手握仪器使探头与工件之间良好耦合。 不得将仪器置于地面或其它硬部件上，严禁在打开后盖状 态下使用。 4、在使用过程中应随时观察电源显示情况，不得在低 压下使用，电池能量不足及时更换。 5、测材料中超声波声速时，先输入材料厚度，然后按 下声速键，即可显示声速值。 6、测试完毕，再次对仪器进行校准，以确定检测过程 中仪器是否处于正常状态。
7、仪器使用完毕后，关闭电源，小心拆卸附件，清理干净并装入仪器箱内。 8、仪器长期不用，应将电池取出，以免漏液腐蚀元件。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
超声波测厚仪操作规程标准化管理部编码-[99968T-6889628-J68568-1689N]
超声波测厚仪操作规程一．准备工作 1.超声波测厚仪属于国家强检的计量器具，使用前应检查仪器是否在有效检定期内，确认是否处于正常工作状态。 2.装入电池，并将探头插入主机探头插座中，按ON键开机，检查电源电压是否符合要求。 二．操作步骤 1.厚度测试 1.1按CAL键进入声速状态，用▲或▼键调整到被测材料的声速值。 1.2按PRB键进入校准状态，在随机试块上涂上耦合剂，将探头与随机试块耦合，屏幕显示的横线将逐条消失，直到屏幕显示随机试块的实际厚度值即校准完毕。 1.3将耦合剂涂于被测处，手握仪器使探头与工件之间良好耦合，屏幕上将显示被测材料的厚度。 1.4如耦合标志闪烁或不出现说明耦合不好,应重新校准后再测试。 2.声速测试 2.1用游标卡尺或千分尺测量相关试件,准确读取其厚度值。 2.2按PRB键进入校准状态，在随机试块上涂上耦合剂，将探头与随机试块耦合，屏幕显示的横线将逐条消失，直到屏幕显示随机试块的实际厚度值即校准完毕。
2.3将探头与已知厚度试件耦合,直到显示一厚度,用▲或▼键将显示值调整到实际测试的厚度值。 2.4按CAL键仪器即可显示出被测材料的声速。 三．注意事项 1.在测试过程中应随时观察仪器电源显示情况，不得在低压下使用，电池能量不足应及时更换。同时不得将仪器置于地面或其它硬部件上，严禁在打开后盖状态下使用。 2.测试完毕，应再次对仪器进行校准，以确定测试过程中仪器是否处于正常状态。 3.严格按照厂家说明书使用和保养仪器。 4.使用完毕后，将探头从主机探头插座上拔出，同时将电池取出。并用干净的卫生纸或抹布小心将探头、仪器擦试干净后，装入箱内。
编订：__________________ 单位：__________________ 时间：__________________ 涡流测厚仪操作规程(正 式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-8595-67 涡流测厚仪操作规程(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1 清除净被测物件上的污物、尘土和水。将仪器的探头擦拭干净。 2 按下开关键，仪器自检完毕发出一鸣音，显示” 0 0”便可以进行测量操作。 3 将探头平稳、垂直地放落在被测件上，待仪器鸣叫一声，显示器上便显示出涂层的厚度值。然后再抬头高探头，重新落下，进行下一次测量这样反复5—10次，就可以完成一个测量序列。 4 在测试过程中，如因探头放置不平稳，或探头太脏等原因，显示出明显的错误值，此时应按下清除键，将错误值删除。否则将影响整体测试结果的准确性。 5 按统计键5次，可顺次显示出以下统计数： MEAN—平均值；MAX—最大值；MIN—最小值；S—
标准偏差；N—测量次数。 6 统计程序完成后，可接着进行下一次测量序列。若需要获得更多的连续统计数据，只要按两次上调键时，接着再进行测量，则测量出的数据和以前的数据是连续累加的。 7 在测量过程中，若误按校准键时，可再连续按2次该键以便消除校正状态。 若误按校后又进行了测量，可先用清除键将前次的数字删去（按一次清除键则删除前一个数字，连按二 次则将前面的全部误测数 8 在测试过程中，如果出现负数值，要用清除键将其删去。如连续出现负数，要清洁好探头与被测物面。 9 当探头不能测量或测试数字明显出错时，应检查探头附近有无整流器、变压器、电焊机、硅机等易产生强电磁的设备。强电磁会影响测试结果，此时应按下调键，显示器显示一下“F”后接着显示磁强
超声波测厚仪操作规程 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
超声波测厚仪操作规程 一．准备工作 1.超声波测厚仪属于国家强检的计量器具，使用前应检查仪器是否在有效检定期内，确认是否处于正常工作状态。 2.装入电池，并将探头插入主机探头插座中，按ON键开机，检查电源电压是否符合要求。 二．操作步骤 1.厚度测试 按CAL键进入声速状态，用▲或▼键调整到被测材料的声速值。 按PRB键进入校准状态，在随机试块上涂上耦合剂，将探头与随机试块耦合，屏幕显示的横线将逐条消失，直到屏幕显示随机试块的实际厚度值即校准完毕。 将耦合剂涂于被测处，手握仪器使探头与工件之间良好耦合，屏幕上将显示被测材料的厚度。 如耦合标志闪烁或不出现说明耦合不好,应重新校准后再测试。 2.声速测试 用游标卡尺或千分尺测量相关试件,准确读取其厚度值。 按PRB键进入校准状态，在随机试块上涂上耦合剂，将探头与随机试块耦合，屏幕显示的横线将逐条消失，直到屏幕显示随机试块的实际厚度值即校准完毕。
将探头与已知厚度试件耦合,直到显示一厚度,用▲或▼键将显示值调整到实际测试的厚度值。 按CAL键仪器即可显示出被测材料的声速。 三．注意事项 1.在测试过程中应随时观察仪器电源显示情况，不得在低压下使用，电池能量不足应及时更换。同时不得将仪器置于地面或其它硬部件上，严禁在打开后盖状态下使用。 2.测试完毕，应再次对仪器进行校准，以确定测试过程中仪器是否处于正常状态。 3.严格按照厂家说明书使用和保养仪器。 4.使用完毕后，将探头从主机探头插座上拔出，同时将电池取出。并用干净的卫生纸或抹布小心将探头、仪器擦试干净后，装入箱内。
MC-LWI-09（A0） 1编制依据 《钢结构现场检测技术标准》GB/T 50621-2010。 2适用范围 本方法适用于钢结构的防火涂层的检测。 3作业程序 执行程序形成的记录 3.1接受任务编制检测方案。 3.2 根据检测方案的技术要求准备仪器设备。 3.3 进行现场检测做好相关数据的记录填写完成表JSJL-02-13-A《防火涂层厚度检测记录》。 3.4分析检测数据，编制检测报告。 4检测准备 4.1 收集钢结构构件下列资料： （1）工程名称、地点、结构设计概况及设计、施工、监理、建设单位名称；
（2）钢结构设计图纸及相关文件； （3）了解涂层材料类型、涂层设计厚度等情况。 4.2 进行下列工作： （1）检测仪器准备，核定校验情况； （2）编制检测方案； （3）进行安全技术交底。 5 检测方法 5.1 防火涂层检测 防火涂层厚度可采用探针和卡尺进行检测。测量设备的量程应大于被测防火涂层的厚度。 5.1.1 检测条件 防火涂料涂装基层不应有油污、灰尘和泥沙等污垢。防火涂料不应有误涂、漏涂，涂层应闭合无脱层、空鼓、明显凹陷、粉化松散和浮浆等外观缺陷，乳突已剔除。 5.1.2检测数量 按照《建筑防火涂料（板）工程设计、施工与验收规程》DB11/1245-2015，钢结构防火涂料涂层厚度检测数量按照构件数的30%进行抽取，一般不得少于3件。 5.1.3检测方法 根据《建筑防火涂料（板）工程设计、施工与验收规程》（DB11/1245-2015）钢结构防火涂料涂层厚度的测定采用涂层厚度仪进行。测试时，将测厚仪探头垂直压置在被涂钢构件表面，记录测厚仪读数。检查数量按构件数的30%进行抽取，一般不得少于3件。 5.1.4测点的选择
