万方数据
万方数据
万方数据
纳米二氧化硅表面改性及其补强天然胶乳研究 作者：邱权芳， 彭政， 罗勇悦， 李永振， Qiu Quanfang， Peng Zheng， Luo Yongyue， Li Yongzhen 作者单位： 刊名： 广东化工 英文刊名：GUANGDONG CHEMICAL INDUSTRY 年，卷(期)：2009，36(11) 被引用次数：0次 相似文献(10条) 1.期刊论文邱权芳.彭政.罗勇悦.李永振.Qiu Quanfang.Peng Zheng.Luo Yongyue.Li Yongzhen"胶乳共混法"制备天然橡胶/二氧化硅纳米复合材料及其性能-广东化工2009,36(4) 采用γ-甲基丙烯酰氧基丙基三甲氧基硅烷(KH570)改性纳米二氧化硅(SiO2),然后通过乳液聚合接枝上聚甲基丙烯酸甲酯(PMMA),再将其与甲基丙烯酸甲酯(MMA)改性的天然胶乳,通过胶乳共混法制备天然橡胶/二氧化硅纳米复合材料,结果显示,纳米二氧化硅表面接枝上了PMMA,二氧化硅在橡胶基体中分散良好,粒径在60～100 nm之间,得到的胶膜力学性能有很大的提高. 2.期刊论文魏福庆.李志君.殷茜.邵月君.段宏义.Wei Fuqing.Li Zhijun.Yin Qian.Shao Yuejun.Duan Hongyi纳米SiO2对天然橡胶/聚丙烯共混型热塑性弹性体的改性-合成橡胶工业2006,29(3) 在双辊电热式塑炼机上采用动态硫化法制备了天然橡胶/聚丙烯共混型热塑性弹性体(NR/PP TPV).考察了纳米SiO2的加入顺序及其用量对NR/PP TPV力学性能的影响,研究了纳米SiO2填充改性TPV的耐溶剂性能和耐热变形性能,并用扫描电镜(SEM)观察了其两相结构和断面形貌.结果表明,纳米SiO2先与NR混炼均匀,再加入小料和硫黄所得的NR母炼胶与PP制备的TPV力学性能较好,且最佳的纳米SiO2加入量为3份;纳米SiO2改性的NR/PP TPV具有良好的耐溶剂性能和耐热变形性能;纳米SiO2提高了NR与PP相间结合强度. 3.期刊论文李志君.魏福庆.LI Zhijun.WEI Fuqing接枝和交联对纳米SiO2改性NR/PP共混型热塑弹性体的影响-高分子学报2006(1) 动态硫化制备纳米二氧化硅(SiO2)改性天然橡胶/聚丙烯共混型热塑性弹性体(NR/PP TPE).研究了马来酸酐/苯乙烯/过氧化二异丙苯(MAH/St/DCP)多单体"就地"熔融接枝、交联对TPE力学性能、耐溶剂性能和耐热变形性能的影响,并用SEM分析了TPE的断面形貌.结果表明:纳米SiO2和MAH/St/DCP的最佳质量分数分别为0.03和0.0375/0.0188/0.00375时,MAH/St/DCP接枝、交联改性NR/PP/纳米SiO2 TPE的力学性能、耐溶剂性能和耐热变形性能最佳 .MAH/St/DCP"就地"接枝、交联通过细化交联NR分散相、改善交联NR分散的均匀性和增加两相之间的共交联,使NR与PP两相界面结合强度明显提高,NR/PP TPE的综合性能得到明显的改善. 4.期刊论文郑辉林.李志君.赵红磊.胡树.ZHENG Hui-lin.LI Zhi-jun.ZHAO Hong-lei.HU Shu NR-g-(GMA-co-St)与nano-SiO2协同增强增韧PVC的研究-弹性体2009,19(2) 研究了甲基丙烯酸缩水甘油酯(GMA)/苯乙烯(St)多单体熔融接枝天然橡胶(NR)[NR-g-(GMA-co-St)]与nano-SiO2协同增强增韧PVC的力学性能,并通过SEM、TG-DTG表征了改性PVC的相结构及耐热分解性能.结果表明,当NR-g-(GMA-co-St)和nano-SiO2的质量分数分别为5%和3%时,相界面的结合强度明显提高,达到较好的协同增强增韧效果;与未改性PVC相比,增强增韧PVC的缺口冲击强度和断裂拉伸强度分别提高了78.9%和50.5%,并且具有较好的耐热分解性能. 5.期刊论文李志君.魏福庆NR-g-(MAH-co-St)对纳米SiO2改性NR/PP共混型热塑性弹性体的影响-弹性体 2004,14(6) 研究了马来酸酐/苯乙烯(MAH/St)多单体熔融接枝NR[NR-g-(MAH-co-St)]对纳米SiO2改性天然橡胶/聚丙烯动态硫化共混型热塑性弹性体(NR/PP TPV)力学性能的影响;采用SEM分析了TPV的断面形貌.结果表明:纳米SiO2的质量分数为0.03时,NR-g-(MAH-co-St)通过改善纳米SiO2分散的均匀性和细化交联NR分散相,使NR与PP两相的相容性得到明显改善,两相界面结合强度明显提高,NR/PP/纳米SiO2 TPV的力学性能提高. 6.会议论文鹿海华.刘岚.罗远芳.贾德民胶粉中原位生成SiO2及其在天然胶的应用研究2007 通过溶胶-凝胶法在胶粉中原位生成纳米SiO2网络,利用傅立叶变换红外(FTIR)、热重分析(TGA)等技术,证实了溶胶-凝胶反应中在胶粉表面过渡层中原位生成了约3%～5%wt的-O-Si-O-类似SiO2的网络结构；改性胶粉表现出更好的热稳定性,失重5%对应的温度提高了72.4℃.将50份改性胶粉添加到天然橡胶(NR)中,考察了反应前驱体及有机硅氧烷用量等对NR/改性胶粉复合材料性能的影响。研究发现,NR/改性胶粉复合材料仍具有较好的力学性能及动态性能。 7.期刊论文郑辉林.李志君.赵红磊.胡树.ZHENG Hui-lin.LI Zhi-jun.ZHAO Hong-lei.HU Shu原位接枝NR与nano-SiO2协同增韧PVC的研究-塑料2009,38(3) 研究了原位接枝NR与nano-SiO2协同增韧PVC的力学性能和耐溶剂性,通过SEM表征了增韧PVC的相结构.结果表明:当原位接枝NR和nano-SiO2的质量分数分别为5%和3%时,与未增韧PVC相比,相界面的结合强度明显提高,增韧PVC的缺口冲击强度和拉伸强度分别提高了102%和35.11%,并且具有较好的耐溶剂性能,达到较好的协同增韧增强效果. 8.会议论文李志君.魏福庆.符新NR/PP共混型热塑性弹性体的改性技术2004 动态硫化制备NR/PP/纳米SiO2共混型热塑性弹性体(TPV).通过力学性能的测定,确定了TPV的最佳加工工艺条件;研究了纳米SiO2改性和马来酸酐/苯乙烯/过氧化二异丙苯(MAH/St/DCP)多单体熔融接枝、交联改性对TPV力学性能、耐溶剂性能和耐热性能的影响.结果表明:MAH/St/DCP"就地"接枝、交联改性NR/PP/纳米SiO2TPV的力学性能最好,耐溶剂性能和热稳定性最佳.纳米SiO2的最佳质量分数为0.03;MAH/St/DCP的最佳质量分数为3.75/1.875/0.375. 9.期刊论文魏福庆.刘义.王卓妮.殷茜.李志君.林秀娟.Wei Fuqing.Liu Yi.Wang Zhuoni.Yin Qian.Li Zhijun. Lin Xiujuan马来酸酐和苯乙烯接枝改性对天然橡胶/聚丙烯共混物物理机械性能的影响-合成橡胶工业 2007,30(1) 用动态硫化法制备了天然橡胶(NR)/聚丙烯(PP)热塑性弹性体(TPV).研究了马来酸酐/苯乙烯/过氧化二异丙苯(MAH/St/DCP)多单体熔融接枝交联改性及纳米二氧化硅用量对NR/PP TPV物理机械性能的影响,讨论了NR/PP TPV的重复加工性能.结果表明,当MAH/St/DCP用量为3.750/1.875/0.375质量份、纳
粉体表面改性设备
中国粉体表面改性设备种类很多，例如高速混合机、捏合机、密炼机、开炼机、单螺杆挤出机、双螺杆挤出机等，但这些设备大多从化工机械借用过来。存在许多严重问题，针对这些问题，近年来有了许多改进和进展，本文重点介绍引进国外机型和对高冷搅机组进行的改进。 现状粉体表面改性设备，主要担负三项职责，一是混合，二是分散，三是表面改性剂在设备中熔化和均匀分散到物料表面，并产生良好的结合。由于混合物的种类和性质各不相同，混合、分散和表面改性要求的质量指标也不相同，因而出现多种性质不同的改性设备，而这些设备又多为借用，因而并不能很好地完成改性任务。主要使用的改性设备为： •。重力混合器 •。气动混合器 •。转鼓式混合机 •。v型混合机 •。Z型混合机 •。高速混合机及高速混合机和冷却混合机组(简称高冷搅机组) •。开炼机 •。密炼机 •。混炼型单螺杆挤出机，布斯混炼机 •。双螺杆挤出机以及静态混合器，空腔混合器，和拉伸混合器等。 这些设备存在的主要问题是： ①多数是间歇式的，连续式设备如单、双螺杆挤出机大都是直线运动式，混合效果差。存在产量低，能耗大，工人劳动强度高，易造成环境污染等问题。
②升温慢，改性时间长，相反改性剂用量大，改性效果差。 ③比较而言，高冷搅机组价格低、耐用、易操作、改性效果好。 ④与国外设备相比，差距明显，主要表现在连续性和改性效果方面。 可以说，中国的粉体表面改性设备的落后，严重制约表面改性深加工技术的发展。已经到了非改不可的地步。 从90年代开始，一些科技人员就着手对改性设备进行改革、到2002年已经取得阶段性成果。 这些阶段成果包含两个方面： ①引进国外连续改性机型 ②对高冷搅机组进行改革 引进国外机型 引进、吸收、消化国外先进设备，是现阶段我们的主要手段之一。改性设备也不例外，现在由大专院校、科研单位与生产企业共同引进开发的改性设备已经问世，且价格大大低于直接购买的国外同类设备。 1、PS系列粉体表面改性机 由原武汉工业大学北京研究生部非矿所和青岛青矿矿山设备有限公司共同开发研制成功的PSC系列粉体表面改性机是表面化学改性的专用设备，它具有设计先进，科学，能连续生产，产量高，能耗低，自动化程度高，工人劳动强度低，无粉尘污染，且表面改性剂用量少，包覆率高等特点。 ①PSC表面改性性能结构特征： 本机由给料输送、主机、改性剂供给、排料、成品输送、成品收集仓、加热、给风、除尘等系统构成。
二氧化硅处理方法的研究 第一章前言 1、选题的目的、意义 由于二氧化硅内部的聚硅氧和外表面存在的活硅醇基及其吸附水，使其呈亲水性,在有机相中难湿润和分散,与有机基体之间结合力差,易造成界缺陷,使复合材料性能降低［1－3］,而二氧化硅可用于橡胶制品、塑料制品、粘合剂、涂料等领域,要想改善这种缺陷,我们需要通过对二氧化硅进一步处理,使原来亲水疏油的表面变成亲油疏水的表面,这种表面功能的改变在实际应用中有重要价值。据此我们利用一些表面改性方法如沉淀法二氧化硅表面改性、十二醇二氧化硅表面改性、气相法二氧化硅表面改性、两亲性聚合物改性二氧化硅等来使亲水性的二氧化硅通过表面处理改性为疏水的二氧化硅,以提高产品的亲油性、分散性和相容性,并能使二氧化硅在某些乳液中既能长期稳定分散,又能保证它与基料在成膜后能有良好的界面结合。 第二章、二氧化硅处理方法的研究现状 目前我们对二氧化硅处理方法的研究主要分为：纳米级二氧化硅的改性处理和非纳米级的二氧化硅的改性处理。 2．1非纳米级二氧化硅的研究 2．1．1二氧化硅的概念：SiO2又称硅石。在自然界分布很广,如石英、石英砂等。白色或无色,含铁量较高的淡黄色。密度2.2 ～2.66。熔点1670℃（麟石英）；1710℃（方石英）。沸点2230℃,相对介电常数为3.9。不溶于水微溶于酸,呈颗粒状态时能和熔融碱类起作用。用于制玻璃、水玻璃、陶器、搪瓷、耐火材料、硅铁、型砂、单质硅等。 2．1．2非纳米级二氧化硅表面改性 由于在二氧化硅表面存在有羟基,相邻羟基彼此以氢键结合,孤立羟基的氢原子正电性强,易与负电性原子吸附,与含羟基化合物发生脱水缩合反应,与亚硫酰氯或碳酰氯反应,与环氧化台物发生酯化反应。表面羟基的存在使表面具有化学吸附活性,遇水分子时形成氢键吸附。二氧化硅表面是亲水性的,无论气相法或沉淀法都是如此,差异仅是程度不同这导致了在与橡胶配合时相容性差,在配合胶料内对硫化促进剂吸附而迟延硫化。此外,白炭黑比表面积大、粒径小，在与
1前言 1.1纳米二氧化硅的发展现状及前景 纳米材料是指微粒粒径达到纳米级(1～100nm)的超细材料。当粒子的粒径为纳米级时，其本身具有量子尺寸效应和宏观量子隧道效应等，因而展现出许多特有的性质，应用前景广阔。纳米SiO 是极具工业应用前景的纳米材料，它的应用领域十分广泛，几乎 2 粉体的行业。我国对纳米材料的研究起步比较迟，直到“八五计涉及到所有应用SiO 2 划”将“纳米材料”列人重大基础项目之后，这方面的研究才迅速开展起来，并取得了令人瞩目的成果。1996年底由中国科学院固体物理研究所与舟山普陀升兴公司合作，成 [1]，从而使我国成为继美、英、日、德功开发出纳米材料家庭的重要一员——纳米SiO 2 国之后，国际上第五个能批量生产此产品的国家。纳米SiO 的批量生产为其研究开发提 2 供了坚实的基础。 目前，我国的科技工作者正积极投身于这种新材料的开发与应用，上海氯碱化工与华东理工大学[2]建立了连续化的1000t／a规模中试研究装置，开发了辅助燃烧反应器等核心设备，制备了性能优良的纳米二氧化硅产品，其理化性能和在硅橡胶制品中的应用性能，已经达到和超过国外同类产品指标。专家鉴定认为，纳米二氧化硅氢氧焰燃烧合成技术、燃烧反应器和絮凝器等关键设备及应用技术具有创新性，该成果总体上达到国际先进水平，其中在预混合辅助燃烧新型反应器和流化床脱酸两项核心技术方面达到了国际领先水平，对于突破国际技术封锁具有重大价值。但总地来讲，我国纳米SiO 的生 2 产与应用还落后于发达国家,该领域的研究工作还有待突破。 1.2 纳米二氧化硅的性质[3]~[5] 纳米二氧化硅是纳米材料中的重要一员，为无定型白色粉末，是一种无毒、无味、无污染的非金属材料。微结构呈絮状和网状的准颗粒结构，为球形。这种特殊结构使它具有独特的性质： 纳米二氧化硅对波长490 nm以内的紫外线反射率高达70%～80%，将其添加在高分子材料中，可以达到抗紫外线老化和热老化的目的。 纳米二氧化硅的小尺寸效应和宏观量子隧道效应使其产生淤渗作用，可深入到高分子链的不饱和键附近，并和不饱和键的电子云发生作用，改善高分子材料的热、光稳定性和化学稳定性，从而提高产品的抗老化性和耐化学性。 纳米二氧化硅在高温下仍具有强度、韧度和稳定性高的特点，将其分散在材料中，
万方数据
万方数据
万方数据
万方数据
万方数据
白炭黑的表面改性技术 作者：于欣伟， 陈姚， YU Xin-wei， CHEN Yao 作者单位：广州大学,生物与化学工程学院,广东,广州,510405 刊名： 广州大学学报（自然科学版） 英文刊名：JOURNAL OF GUANGZHOU UNIVERSITY(NATURAL SCIENCE EDITION) 年，卷(期)：2002,1(6) 被引用次数：27次 参考文献(25条) 1.左美样;乔健纳米二氧化硅在涂料中的分散及改性作用 2001 2.姚琳白炭黑在轮胎中的应用及其前景 2001 3.毛云忠白炭黑在有机硅中的应用情况 2001 4.查看详情 1975 5.全国无机盐信息总站国内白炭黑技术进展 2000(01) 6.戴志成;刘洪章;李添松硅化合物的生产与应用 1994 7.查看详情 1990 8.查看详情 1986 9.查看详情 2001 10.吴胜利气相法白炭黑工业现状与展望 1999(25) 11.李炳炎白炭黑生产应用现状和趋势[期刊论文]-无机盐工业 2000(06) 12.刘恒权;孙时知;于欣伟由稻壳发电剩余物--稻壳灰生产白炭黑研究[期刊论文]-无机盐工业 2000(05) 13.宁延生我国沉淀二氧化硅生产技术 1999(02) 14.王惠玲;宁延生新型疏水二氧化硅的制备[期刊论文]-无机盐工业 2002(02) 15.查看详情 1976 16.查看详情 1964 17.全国无机盐信息总站气相法白炭黑表面改性综述 2000(01) 18.王作龄硅橡胶配合技术[期刊论文]-世界橡胶工业 2002(02) 19.韩立敏国内合成二氧化硅的开发动向及特点 1996(01) 20.查看详情 1999 21.查看详情 1990 22.查看详情 1973 23.查看详情 1985 24.查看详情 1988 25.查看详情 1982 引证文献(27条) 1.沈益顺.张红波.吴绍钿高纯石墨制备的研究进展[期刊论文]-炭素 2010(2) 2.徐伟.崔益顺.陈利秀白炭黑湿法改性研究[期刊论文]-无机盐工业 2010(12) 3.李建芳硅烷偶联剂对超细沉淀法白炭黑表面改性的研究[期刊论文]-江西化工 2010(2) 4.王光芳.于波.孙德.李然气相法纳米白炭黑的表面疏水改性[期刊论文]-橡胶工业 2010(11)

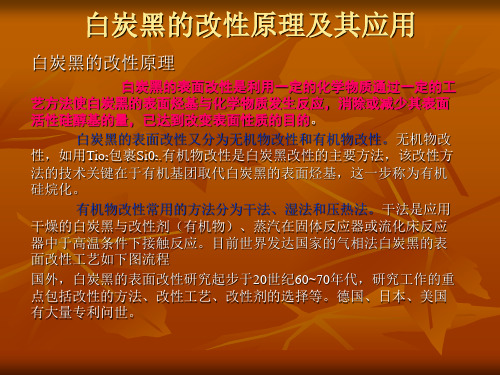

中国白炭黑生产现状和规划建议 杜孟成李剑波 （国家橡胶助剂工程技术研究中心山东·阳谷252300）摘要：就国内白炭黑发展现状及改善其应用性能做了介绍，对白炭黑行业存在的问题进行了分析并对今后的发展提出了建议。 关键词：白炭黑绿色轮胎表面改性纳米技术 1、序言 白炭黑是一种填充补强材料，添加白炭黑制成的轮胎具有良好的抓地力、耐磨性和抗湿滑性能，滚动阻力较一般轮胎减少30％，节省燃油4～6％，有很好的操纵安全性和经济性，被称为“绿色轮胎”或“生态轮胎”。近年来，受能源紧缺、环保政策以及炭黑应用领域的限制，高能耗、高物耗及高污染的炭黑正呈现逐渐被白炭黑所取代的趋势，白炭黑及其制品越来越受到人们的青睐和竞相研究开发。 虽然白炭黑作为弹性体的补强填料具有优秀的性能，但存在如下问题：①多段混炼、耗能大；②粘度随着胶料储存时间延长而增加，导致加工更加困难；③焦烧时间短，加工性能差。另外，新型炭黑及炭黑改性技术的研究开发对白炭黑发展形成了潜在的竞争。因此，开发高品质白炭黑及改善其应用性能的研究工作具有十分重要的社会和经济意义。 2、国内白炭黑的发展现状 白炭黑按其制备方法可分为物理法和化学法。用物理法制备的白炭黑产品档次不高，而橡胶行业所需的白炭黑填充剂通
常是采用化学法生产的，本文仅介绍其化学法生产工艺。化学法可分为干法热解法和湿法，湿法按其生成特征又可分为沉淀法和凝胶法。目前，国内外白炭黑的主流生产工艺是气相法和酸法沉淀法两种。 2.1气相法白炭黑发展现状 2.1.1制备原理 该法工艺原理是采用四氯化硅或甲基三氯化硅等硅的卤化物在氢氧焰中水解，产生的二氧化硅分子凝集成颗粒。这些颗粒互相碰撞，熔结成一体，形成三维、有分支的键状聚集体。一旦这些聚集体温度低于二氧化硅熔点，则进一步碰撞，引起键的机械缠绕，生成附聚物。 2.1.2产品特点及应用范围 气相法生产的白炭黑粒子凝聚少，原生粒子为7～20nm，呈无定形态。表面有残留的硅羟基及硅氧基，有较强的极性，二氧化硅的含量＞ 99.8%，比表面积＞300 cm2/g，是纯度高、粒径小的高品质产品，主要用于室温硫化硅橡胶(RTV)、热硫化硅橡胶(HTV)领域和高档橡塑制品。 2.1.3工艺特点及存在的问题 气相法白炭黑的生产工艺比较简单，但生产过程中具体操作控制比较困难，特别是生产高牌号产品（高比表面积的产品），最难控制的是系统的气相平衡和气固相平衡。合成炉的散热、高效分离器操作控制及氯化氢解吸等是气相法工艺存在的技术难点。在表面改性方面，国际性大公司都是采用在线连续化干
一、单分散纳米二氧化硅微球的制备及羧基化改性赵存挺,冯新星,吴芳,陈建勇2009年第 11期(40)卷 采用改进工艺条件的St ber法制备纳米SiO2微球 用KH-550硅烷偶联剂和丁二酸酐对纳米二氧化硅表面羧基化改性。结果表明,纳米二氧化硅表面成功接枝了羧基官能团。 2.1主要试剂 正硅酸乙酯(TEOS,AR);无水乙醇(AR);氨水,含量为25%~28%;去离子水;硅烷偶联剂KH-550, 纯度≥95%;丁二酸酐(AR)。 2.2二氧化硅微球的制备 将一定量无水乙醇、去离子水和氨水混合磁力搅拌约20min成均匀溶液。将4ml正硅酸乙酯分散在20ml无水乙醇中,磁力搅拌约30min混合成均匀溶液。然后将上面两种溶液混合在100ml单口烧瓶中,在一定温度下恒温磁力搅拌5h即生成二氧化硅微球溶胶。小球经多次醇洗离心分离后,即得SiO2小球样品。 2.3二氧化硅微球表面羧基化改性 将等摩尔的KH-550和丁二酸酐均匀分散在一定量的DMF中,一定温度下磁力搅拌3h后,往该
体系中加入经过超声分散的约20ml二氧化硅的DMF悬浊液,同时加入2ml去离子水。 在相同温度下继续磁力搅拌5h后,用超高速离心机分离出纳米二氧化硅,多次醇洗离心分离后,即得到羧基化改性后的纳米二氧化硅。改性的纳米SiO2标为样品S1,未改性的标为S0。 SiO2表面羧基的引入不仅提高了纳米粒子与基体的界面相容性,更重要的是羧基宽广的反应范围和易于离子化的特性赋予了纳米粒子很高的反应活性,使之可以广泛地应用于纳米粒子自组装[5]、高分子材料改性剂、水处理剂、催化剂和蛋白质载体、微胶囊包埋等领域[6] 二、二氯二甲基硅烷改性纳米二氧化硅工艺研究唐洪波李萌马冰洁精细石油化工 第24卷第6期2007年11月 以纳米二氧化硅为原料，乙醇为溶剂，二甲基二氯硅烷为改性剂，水为改性助剂，较佳工艺条件为:二甲基二氯硅烷用量15%，预处理温度120℃，预处理时间50min，回流温度130℃，回流时间50min，水用量4%。 称取纳米二氧化硅29置于三口瓶中，搅拌，加热至一定温度，并恒温。另称取一定量乙醇置于三口瓶中，配制成纳米二氧化硅质量分数为4.8%的乳液，继续搅拌分散10min后，一次性加人全部改性剂二甲基二氯硅烷，同时缓慢滴加一定量的改性助剂，当改性助剂加完后，升温至回流温度。反应结束后，将悬浮液用乙醇离心洗涤3一4次，经干燥至恒重即得产物。 3、氟烷基改性的二氧化硅纳米球的制备与应用研究郭庆中,周书祥,伍双全,喻湘华有机硅 材料, 2009, 23(4): 238~241 以浓氨水为催化剂、正硅酸乙酯(TEOS)为原料,通过种子生长法制得二氧化硅纳米球;进一步以十三氟辛基三乙氧基硅烷(F-8261)对二氧化硅纳米球的表面进行改性,得到氟烷基改性二氧化硅纳米球。利用IR、UV、TEM等手段对氟烷基改性纳米球进行了表征。有机基多为甲基或长碳链烷基,究其本质是亲油性的 1·5 mL TEOS、1·7 mL浓氨水(25% ~28% )、1mL去离子水和50 mL乙醇加入到250 mL的圆底烧瓶中,在40℃下缓慢搅拌3 h;然后再加入1mLTEOS,继续搅拌水解3 h;离心,水洗至pH=7,
非金属矿物粉体表面改性技术探讨 发表时间：2018-07-26T10:08:10.707Z 来源：《基层建设》2018年第15期作者：张仕奇张君杰张扬[导读] 摘要：表面改性是进行非金属矿物材料性能优化的关键技术，本文对非金属矿物分体表面改性的方法和表面改性工艺进行了分析。 内蒙古科技大学内蒙古自治区包头市昆都仑区 014010 摘要：表面改性是进行非金属矿物材料性能优化的关键技术，本文对非金属矿物分体表面改性的方法和表面改性工艺进行了分析。 关键词：非金属矿物；表面改性；技术 随着新型复合材料的兴起，非金属矿物表面改性技术也得到了快速的发展，表面改性是非金属矿物材料必须的加工技术，通过表面改性能够使材料的性能和应用价值得到极大的提升。 1 表面改性方法 表面改性的方法很多，能够改变非金属矿物粉体表面或界面的物理化学性质的方法，如表面物理涂覆、化学包覆、无机沉淀包覆或薄膜、机械力化学、化学插层等可称为表面改性方法。目前工业上非金属矿物粉体表面改性常用的方法主要有表面化学包覆改性法、沉淀反应改性法和机械化学改性法及复合法。 （1）表面化学包覆改性法：是目前最常用的非金属矿物粉体表面改性方法，这是一种利用有机表面改性剂分子中的官能团在颗粒表面吸附或化学反应对颗粒表面进行改性的方法。所用表面改性剂主要有偶联剂（硅烷、钛酸酯、铝酸酯、锆铝酸酯、有机络合物、磷酸酯等）、表面活性剂（高级脂肪酸及其盐、高级胺盐、非离子型表面活性剂、有机硅油或硅树脂等）、有机低聚物及不饱和有机酸等。改性工艺可分为干法和湿法两种。 （2）沉淀反应法：是利用化学沉淀反应将表面改性物沉淀包覆在被改性颗粒表面，是一种“无机/无机包覆”或“无机纳米/微米粉体包覆”的粉体表面改性方法。粉体表面包覆纳米Ti02、ZnO、CaC03等无机物的改性，就是通过沉淀反应实现的，如云母粉表面包覆TiO2制备珠光云母颜料、钛白粉表面包覆Si02和A1203。 （3）机械力化学改性法：是利用超细粉碎过程及其他强烈机械力作用有目的地激活颗粒表面，使其结构复杂或无定形化，增强它与有机物或其他无机物的反应活性。机械化学作用可以增强颗粒表面的活性点和活性基团，增强其与有机基质或有机表面改性剂的使用。以机械力化学原理为基础发展起来的机械融合技术，是一种对无机颗粒进行复合处理或表面改性，如表面复合、包覆、分散的方法。 （4）化学插层改性法：是指利用层状结构的粉体颗粒晶体层之间结合力较弱（如分子键或范德华键）或存在可交换阳离子等特性，通过化学反应或离子交换反应改变粉体的性质的改性方法。因此，用于插层改性的粉体一般来说具有层状或似层状晶体结构，如蒙脱土、高岭土等层状结构的硅酸盐矿物或粘土矿物以及石墨等。用于插层改性的改性剂大多为有机物，也有无机物。 （5）复合改性法：是指综合采用多种方法（物理、化学和机械等）改变颗粒的表面性质以满足应用的需要的改性方法。目前应用得复合改性方法主要有物理涂覆/化学包覆、机械力化学/化学包覆、无机沉淀反应/化学包覆等。 2 表面改性工艺 表面改性工艺依表面改性的方法、设备和粉体制备方法而异。目前工业上应用的表面改性工艺丰要有干法工艺、湿法工艺、复合工艺三大类。干法工艺根据作业方式的不同又可以分为间歇式和连续式；湿法工艺又可分有机改性工艺和无机改性工艺；复合工艺又可分为物理涂覆／化学包覆、机械力化学／化学包覆、无机沉淀反应／化学包覆工艺等。 （1）干法工艺：是一种应用最为广泛的非金属矿物粉体表面改性工艺。目前对于非金属矿物填料和颜料，如重质碳酸钙和轻质碳酸钙、高岭土与煅烧高岭土、滑石、硅灰石、硅微粉、玻璃微珠、氢氧化铝和轻氧化镁、陶土、陶瓷颜料等，大多采用干法表面改性工艺。原因是干法工艺简单，作业灵活、投资较省以及改性剂适用性好等特点。其中，间歇式干法工艺的特点是可以在较大范围内灵活调节表面改性的时间（即停留时间），但颗粒表面改性剂难以包覆均匀，单位产品药剂耗量较多，生产效率较低，劳动强度大，有粉尘污染，难以适应大规模工业化生产，一般应用于小规模生产。连续式改性工艺的特点是粉体与表面改性剂的分散较好，颗粒表面包覆较均匀，单位产品改性剂耗量较少，劳动强度小，生产效率高，适用于大规模工业化生产。连续式干法表面改性工艺常常置于干法粉体制备工艺之后，大批量连续生产各种非金属矿物活性粉体，特别是用于塑料、橡胶、胶粘剂等高聚物基复合材料的无机填料和颜料。 （2）湿法表面有机改性工艺：与干法工艺相比具有表面改性剂分散好、表面包覆均匀等特点，但需要后续脱水（过滤和干燥）作业。一般用于可水溶或可水解的有机表面改性剂以及前段为湿法制粉（包括湿法机械超细粉碎和化学制粉）工艺而后段又需要干燥的场合，如轻质碳酸钙（特别是纳米碳酸钙）、湿法细磨重质碳酸钙、超细氢氧化铝与氢氧化镁、超细二氧化硅等的表面改性，这是因为化学反应后生成的浆料即使不进行湿法表面改性也要进行过滤和干燥，在过滤和干燥之前进行表面改性，还可使物料干燥后不形成硬团聚，改善其分散性。无机沉淀包覆改性也是一种湿法改性工艺。它包括制浆、水解、沉淀反应和后续洗涤，脱水、煅烧或焙烧等工序或过程。 （3）机械力化学／化学包覆复合改性工艺：是在机械力作用或细磨、超细磨过程中添加表面改性剂，在粉体粒度减小的同时对颗粒进行表面化学包覆改性的工艺。这种复合表面改性工艺的特点是可以简化工艺，某些表面改性剂还具有一定程度的助磨作用，可在一定程度上提高粉碎效率。不足之处是温度不好控制；此外，由于改性过程中颗粒不断被粉碎，产生新的表面，颗粒包覆难以均匀，要设计好表面改性剂的添加方式才能确保均匀包覆和较高的包覆率；此外，如果粉碎设备的散热不好，强烈机械力作用过程中局部的过高温升可能使部分表面改性剂分解或分子结构被破坏。 （4）无机沉淀反应／化学包覆复合改性工艺：是在沉淀反应改性之后再进行表面化学包覆改性，实质上是一种无机／有机复合改性工艺。这种复合改性工艺已广泛用于复合钛白粉表面改性，即在沉淀包覆SiO2或A1203薄膜的基础上，再用钛酸酯、硅烷及其他有机表面改性剂对Ti02／Si02或A1203复合颗粒进行表面有机包覆改性。 （5）物理涂覆／化学包覆复合改性工艺：是一种物理涂覆的方式，在进行金属镀膜或者覆膜之后，在通过有机化学进行改性的工艺。 参考文献： [1] 刘伯元.中国粉体表面改性（塑料填充改性）的最新进展[C]// 中国建筑材料及非金属矿物加工与检测技术交流大会.建筑材料工业技术情报研究所，2009. [2] 郑水林.粉体表面改性工艺设备及其选择[C]// 中国白色工业矿物技术与市场交流大会.2009.
纳米二氧化硅表面改性条件优化 【摘要】引入微波有机合成技术对纳米SiO2进行表面改性，考察了偶联剂、微波功率和辐照时间、浓硫酸用量等对纳米SiO2表面处理的影响，并通过红外光谱和热失重测试考察了粉体表面化学结构及改性情况。实验得出的纳米SiO2表面处理的最佳工艺条件为：偶联剂的用量为6%（质量百分含量），微波功率为320W，硫酸用量为1.25%（质量百分含量），微波辐射反应时间为15min。 【关键词】纳米二氧化硅；表面处理；微波 对于用熔融共混法制备的纳米复合材料而言，无机粒子能在聚合物中作纳米级的原生粒子分散是决定材料性能改善的最重要因素之一。粒子在塑料中分散粒径大小及分散均匀性对填充改性塑料的性能及其均匀性影响很大。因此解决自身团聚很强的纳米粒子在材料中的分散性问题，成为制备性能优良复合材料的关键点，也是难点之所在。 纳米SiO2为无定形白色粉末，是一种无毒、无味、无污染的无机非金属材料，其呈现出絮状和网状的准颗粒结构。由于纳米SiO2表面能大，易于团聚，通常以二次聚集体的形式存在，限制了其超细效应的充分发挥，在有机相中难以浸润和分散。 目前，对纳米SiO2的改性方法有多种，通常采用的是硅烷偶联剂法。硅烷偶联剂由于具有双反应功能团[1]，能使填料与聚合物的结合界面以化学键相连，从而提高填料的补强性能[2～4]。 微波是一种波长从1mm到1m左右的超高频电磁波，具有物理、化学、生物学效应。在电磁场中，体系介质产生极化取向，相邻分子间由于分子热运动产生强烈的相互作用，极性分子产生“变极”效应，由此产生了类似摩擦作用，使极性分子瞬间获得能量，以热量形式表现出来，介质整体温度同时随之升高。微波还存在一种不是由温度引起的非热效应，微波作用下的有机反应，改变了反应动力学，降低了反应活化能。以上特性使得微波加热有机反应具有传统加热法所无法具备的优点，反应速度快，效率高。 本文作者采用微波法对纳米SiO2进行表面改性，考察了偶联剂用量、微波功率、硫酸用量对改性效果的影响，探讨了最佳表面改性条件，并对改性后的纳米SiO2进行了表征。 1 实验部分 1.1 主要试剂与仪器 纳米二氧化硅：粒径<100nm，购自海川化工有限公司，硅烷偶联剂SCA-1603：分析纯，哈尔滨化工研究所实验厂产品；浓硫酸：分析纯，购自莱
纳米二氧化硅 简介： 为相关工业领域的发展提供了新材料基础和技术保证。由于它在磁性、催化性、光吸收、热阻和熔点等方面与常规材料相比显示出特异功能，因而得到人们的极大重视。一、XZ-G01二氧化硅产品的主要技术指标，含量：99.99 % 水分≤0.01 二、XZ-G01二氧化硅用途1、涂料及饱和树脂的增稠剂和触变剂；2、平光剂：家具漆有向亚光方向发展的趋势，列沦清漆或色漆均可使用超细二氧化硅凝胶产品作为平光剂，另外卷材涂层、PVC、塑料壁纸、雨衣帐篷等平光剂亦可使用此类产品。3、聚乙烯、聚苯烯、无毒聚氯乙稀薄膜抗阻塞剂/开口剂。三．XZ-G01二氧化硅在高分子工业中的应用它广泛地应用于橡胶、塑料、电子、涂料、陶（搪）瓷、石膏、蓄电池、颜料、胶粘剂、化妆品、玻璃钢、化纤、有机玻璃、环保等诸多领域。 应用范围 由于纳米二氧化硅SP30具有小尺寸效应，表面界面效应、量子尺寸效应和宏观量子遂道效应和特殊光、电特性、高磁阻现象、非线性电阻现象以及在高温下仍具的高强、高韧、稳定性好等奇异性，纳米二氧化硅可广泛应用各个领域，具有广阔的应用前景和巨大的商业价值。纳米二氧化硅是应用较早的纳米材料之一，关于纳米SiO2在橡胶改性、工程塑料、陶瓷、生物医学、光学、建材、树脂基复合材料改性中的应用已有过许多报道，这里重点介绍纳米氧化硅SP30）在其他领域的应用进展。 4.1在涂料领域 纳米二氧化硅具有三维网状结构，拥有庞大的比表面积，表现出极大的活性，能在涂料干燥时形成网状结构，同时增加了涂料的强度和光洁度，而且提高了颜料的悬浮性，能保持涂料的颜色长期不退色。在建筑内外墙涂料中，若添加纳米氧化硅，可明显改善涂料的开罐效果，涂料不分层，具有触变性、防流挂、施式性能良好，尤其是抗沾污染性能大大提高，具有优良的自清洁能力和附着力。纳米SiO2还可与有机颜料配用，可获得光致变色涂料，M．P ．J ．Peeters 等用溶胶凝胶法合成了含纳米二氧化硅SP30的全透明的耐温涂料 H．Schmidt 等合成了很厚的含纳米SiO2的涂料，并耐高温，在500℃下没有出现裂缝，Fayna Mamme ri等合成了P MMA- SiO2纳米涂料。明显增强了涂料的弹性和强度。

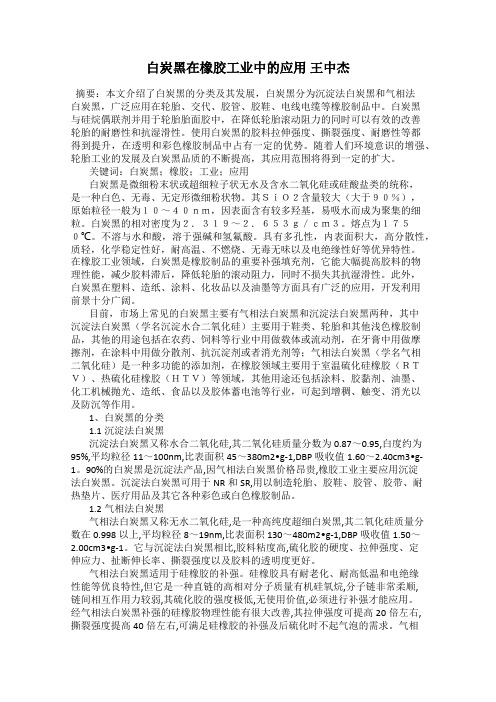

纳米二氧化硅的用途 , 纳米二氧化硅是极其重要的高科技超微细无机新材料之一,由于其粒径很小，因此比表面积大，表面吸附力强，表面能大，化学纯度高、分散性能好、热阻、电阻等方面具有特异的性能，以其优越的稳定性、补强性、增稠性和触变性，在众多学科及领域内独具特性，有着不可取代的作用。纳米二氧化硅俗称“超微细白炭黑”，广泛用于各行业作为添加剂、催化剂载体，石油化工，脱色剂，消光剂，橡胶补强剂，塑料充填剂，油墨增稠剂，金属软性磨光剂，绝缘绝热填充剂，高级日用化妆品填料及喷涂材料、医药、环保等各种领域。并为相关工业领域的发展提供了新材料基础和技术保证。由于它在磁性、催化性、光吸收、热阻和熔点等方面与常规材料相比显示出特异功能，因而得到人们的极大重视。 (一)、电子封装材料 有机物电致发光器材(OELD)是目前新开发研制的一种新型平面显示器件，具有开启和驱动电压低，且可直流电压驱动，可与规模集成电路相匹配，易实现全彩色化，发光亮度高(>105cd/m2)等优点，但OELD器件使用寿命还不能满足应用要求，其中需要解决的技术难点之一就是器件的封装材料和封装技术。目前，国外(日、美、欧洲等)广泛采用有机硅改性环氧树脂，即通过两者之间的共混、共聚或接枝反应而达到既能降低环氧树脂内应力又能形成分子内增韧，提高耐高温性能，同时也提高有机硅的防水、防油、抗氧性能，但其需要的固化时间较长(几个小时到几天)，要加快固化反应，需要在较高温度(60?至100?以上)或增大固化剂的使用量，这不但增加成本，而且还难于满足大规模器件生产线对封装材料的要求(时间短、室温封装)。将经表面活性处理后的纳米二氧化硅充分分散在有机硅改性环氧树脂封装胶基质中，可以大幅度地缩短封装材料固化时间(为2.0-2.5h),且固化温
第2章 纳米粉体的分散 1.粉体分散的三个阶段（名词解释） 润湿 是将粉体缓慢加入混合体系形成的漩涡，使吸附在粉体表面的空气或其它杂质被液体取代的过程。 ?解团聚 是指通过机械或超声等方法，使较大粒径的聚集体分散为较小颗粒。 ?稳定化 是指保证粉体颗粒在液体中保持长期的均匀分散 2.常用的分散剂种类 （1）表面活性剂 空间位阻效应 （2）小分子量无机电解质或无机聚合物 吸附－－提高颗粒表面电势 （3）聚合物类(应用最多) 空间位阻效应、静电效应 （4）偶联剂类 3.聚电解质（名词解释） 是指在高分子链上带有羧基或磺酸基等可离解基团的水溶性高分子 4.对不同pH 值下PAA 在ZrO 2表面的吸附构型进行分析。 图.不同pH 值下PAA 在ZrO 2 表 面的吸附构型 a.当pH<4时，PAA 几乎不解离，以线团方式存在于固液界面上，吸附层很薄，几乎无位阻作用 δ δδ
b.随pH值增加，链节间静电斥力使其伸展开 c.ZrO2表面电荷减小直至由正变负，PAA的负电荷量增加，其间斥力增加， 使得PAA链更加伸展，可在较远范围提供静电位阻作用 5.用聚电解质分散剂分散纳米粉体时，影响浆料稳定性的各种因素有哪些？ 1、聚电解质的分子量 当聚电解质分子量过小，在粉体表面的吸附较弱，吸附层也较薄，影响位阻作用的发挥。 分子量过大，易发生桥连或空位絮凝，使团聚加重，粘度增加。 2、分散剂用量 适宜的分散剂用量才可以使分散体系稳定。 用量过低，粉体表面产生不同带电区域，相邻颗粒因静电引力发生吸引，导致絮凝。 用量过高，离子强度过高，压缩双电层，减小静电斥力；同时，还易发生桥连或空缺絮凝，稳定性下降。 3、温度 研究表明，为了获得较好的分散效果（以最低粘度为衡量标准），随温度的升高，所需分散剂的用量随之增加 6.结合下图，分析煅烧为什么能够改善纳米Si3N4粉体的分散性？ 煅烧改善纳米Si3N4粉体的可分散性 ?此前提到，球磨可有效降低粉体的粒度。但球磨过程可能造成分散介质与粉体发生化学反应。 ?以乙醇为介质球磨Si3N4粉体时，表面的Si-OH可能与乙醇反应生成酯。 ?酯基的生成对粉体的分散性影响很大： a、酯基是疏水基团 b、屏蔽负电荷，影响分散剂的吸附 ?采取煅烧去除酯基，可改善其分散性 第3章纳米粉体表面改性（功能化） 1.表面改性有哪些重要应用？ 改善纳米粉体的润湿和附着特性。 改善纳米粉体在基体中的分散行为，提高其催化性能。 改善粉体与基体的界面结合能等。 2.纳米粉体的表面改性方法？ 气相沉积法 机械球磨法 高能量法
粉体表面改性设备 中国粉体表面改性设备种类很多，例如高速混合机、捏合机、密炼机、开炼机、单螺杆挤出机、双螺杆挤出机等，但这些设备大多从化工机械借用过来。存在许多严重问题，针对这些问题，近年来有了许多改进和进展，本文重点介绍引进国外机型和对高冷搅机组进行的改进。 现状粉体表面改性设备，主要担负三项职责，一是混合，二是分散，三是表面改性剂在设备中熔化和均匀分散到物料表面，并产生良好的结合。由于混合物的种类和性质各不相同，混合、分散和表面改性要求的质量指标也不相同，因而出现多种性质不同的改性设备，而这些设备又多为借用，因而并不能很好地完成改性任务。主要使用的改性设备为： •重力混合器 •气动混合器 •转鼓式混合机 •v型混合机 •Z型混合机 •高速混合机及高速混合机和冷却混合机组(简称高冷搅机组) •开炼机 •密炼机 •混炼型单螺杆挤出机，布斯混炼机 •双螺杆挤出机以及静态混合器，空腔混合器，和拉伸混合器等。 这些设备存在的主要问题是： ①多数是间歇式的，连续式设备如单、双螺杆挤出机大都是直线运动式，混合效果差。存在产量低，能耗大，工人劳动强度高，易造成环境污染等问题。 ②升温慢，改性时间长，相反改性剂用量大，改性效果差。 ③比较而言，高冷搅机组价格低、耐用、易操作、改性效果好。 ④与国外设备相比，差距明显，主要表现在连续性和改性效果方面。 可以说，中国的粉体表面改性设备的落后，严重制约表面改性深加工技术的发展。已经到了非改不可的地步。
从90年代开始，一些科技人员就着手对改性设备进行改革、到2002年已经取得阶段性成果。 这些阶段成果包含两个方面： ①引进国外连续改性机型 ②对高冷搅机组进行改革 引进国外机型 引进、吸收、消化国外先进设备，是现阶段我们的主要手段之一。改性设备也不例外，现在由大专院校、科研单位与生产企业共同引进开发的改性设备已经问世，且价格大大低于直接购买的国外同类设备。 1、PS系列粉体表面改性机 由原武汉工业大学北京研究生部非矿所和青岛青矿矿山设备有限公司共同开发研制成功的PSC系列粉体表面改性机是表面化学改性的专用设备，它具有设计先进，科学，能连续生产，产量高，能耗低，自动化程度高，工人劳动强度低，无粉尘污染，且表面改性剂用量少，包覆率高等特点。 ①PSC表面改性性能结构特征： 本机由给料输送、主机、改性剂供给、排料、成品输送、成品收集仓、加热、给风、除尘等系统构成。 ②工作原理： 粉体原料经给料输送系统被送至主机上方的雾化室，在输送过程中，由给料输送机特设的加热装臵将粉体加热并干燥，与此同时固体状的改性剂在专用加热容器内也被加热熔化至液体状态后经输送管道送至雾化室。 雾化室内设有两组喷嘴，并均通人由给风系统送来之热压力气流，其中一组有四只喷嘴按不同位臵分布于雾化室内壁，其作用是将由给料输送系统送来的粉体物料吹散呈雾状，另一组有一只喷嘴同时与改性剂输送管道相通，将液状改性剂也吹散呈雾状。此时，原料和改性剂形成雾状，由于受到两组喷嘴从不同方向喷射出气流的作用，得以充分的混合，随即进人主机。 主机由高速旋转的主轴、搅拌棒、冲击锤、中间充满循环导热油的夹层简体等部分组成。进入主机内的雾化物料在搅拌棒的高速搅拌下，受到了冲击、摩擦、剪切等诸多力的作用使粉体颗粒与改性剂得到更充分接触、混合。主机夹层内循
二氧化硅的红外光谱特征研究 1 引言 二氧化硅是建筑材料的基石，化学式为SiO2，在自然界分布很广，种类繁多，如石英、石英砂、水晶、玛瑙、蛋白石、白炭黑等。随着科学技术不断发展，现在出现了很多人工合成的二氧化硅，如纳米二氧化硅、二氧化硅乳液、介空二氧化硅等。而且不同的二氧化硅具有不同的作用，如石英、石英砂，用来制造石英玻璃；纳米二氧化硅用来制造陶瓷材料、涂料、粘接剂、防水材料等[1]。 红外光谱的产生源于物质分子的振动，不同的物质分子具有不同的振动频率可形成不同的红外光谱图，故红外光谱又被称为物质分子的“指纹图谱”。根据被测样品红外光谱的特征峰进行对比分析，可以作为物质识别和比较的重要依据。傅里叶变换红外(FTIR)光谱法具有操作简单、快速灵敏、重复性好和成本低等优点，可作为二氧化硅的一种定性、快速的检测技术。本文分析研究了八种不同来源的二氧化硅样品，寻找二氧化硅在其红外特征谱中的反映，比较其红外光谱的异同，提供最直接有效的鉴别方法，为人们在建筑材料上开发、研究及选用合适的二氧化硅提供理论指导。 2 实验 2.1实验仪器 红外光谱在Nexus型傅立叶变换显微红外光谱仪上进行。KBr压片法制样，KBr分束器，DTGS KBr检测器，分辨率：4 cm-1，扫描次数：64，测试范围4000～400 cm-1。 2.2样品 白炭黑（自制）、纳米二氧化硅粉末（为浙江舟山明日纳米材料有限公司产品）、二氧化硅乳液（自制）。 3 结果与讨论 3.1白炭黑的红外光谱 白炭黑是白色粉末状X-射线无定形硅酸和硅酸盐产品的总称，主要是指沉淀二氧化硅、气相二氧化硅、超细二氧化硅凝胶和气凝胶，也包括粉末状合成硅酸铝和硅酸钙等。白炭黑化学式SiO2.nH2O 即水合二氧化硅。图6为白炭黑（由稻壳，按文献[4]方法制备）的红外光谱，由图可见，1095 cm-1强而宽的吸收带是Si-O-Si反对称伸缩振动峰，798 cm-1、466 cm-1处的峰为Si-O键对称伸缩振动峰，3450 cm-1处的宽峰是结构水-OH反对称伸缩振动峰，1638 cm-1附近的峰是水的H-O-H弯曲振动峰，955 cm-1处的峰属于Si-OH的弯曲振动吸收峰。其红外光谱图与文献报导一致[4]。
