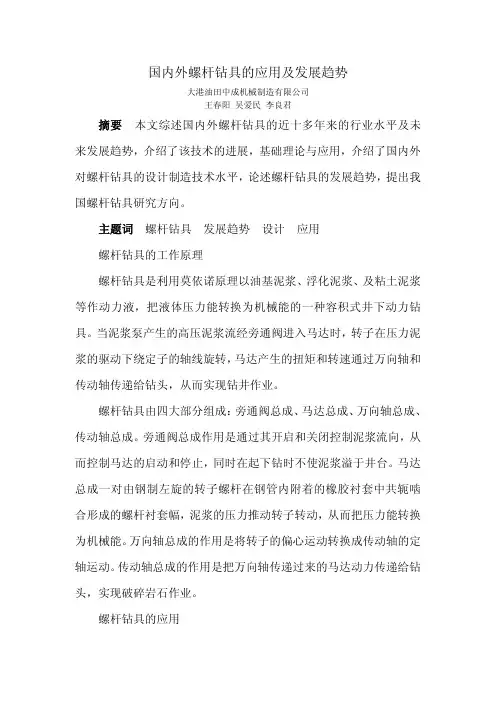

国内外螺杆钻具的应用及发展趋势
大港油田中成机械制造有限公司
王春阳 吴爱民 李良君
摘要 本文综述国内外螺杆钻具的近十多年来的行业水平及未来发展趋势，介绍了该技术的进展，基础理论与应用，介绍了国内外对螺杆钻具的设计制造技术水平，论述螺杆钻具的发展趋势，提出我国螺杆钻具研究方向。
主题词 螺杆钻具 发展趋势 设计 应用
螺杆钻具的工作原理
螺杆钻具是利用莫依诺原理以油基泥浆、浮化泥浆、及粘土泥浆等作动力液，把液体压力能转换为机械能的一种容积式井下动力钻具。当泥浆泵产生的高压泥浆流经旁通阀进入马达时，转子在压力泥浆的驱动下绕定子的轴线旋转，马达产生的扭矩和转速通过万向轴和传动轴传递给钻头，从而实现钻井作业。
螺杆钻具由四大部分组成：旁通阀总成、马达总成、万向轴总成、传动轴总成。旁通阀总成作用是通过其开启和关闭控制泥浆流向，从而控制马达的启动和停止，同时在起下钻时不使泥浆溢于井台。马达总成一对由钢制左旋的转子螺杆在钢管内附着的橡胶衬套中共轭啮合形成的螺杆衬套幅，泥浆的压力推动转子转动，从而把压力能转换为机械能。万向轴总成的作用是将转子的偏心运动转换成传动轴的定轴运动。传动轴总成的作用是把万向轴传递过来的马达动力传递给钻头，实现破碎岩石作业。
螺杆钻具的应用
目前钻井用井下动力钻具有螺杆钻具、涡轮钻具、电动钻具三种，螺杆钻具具有良好的“硬特性”：转速随着钻具扭矩的增加而下降很少，同时又具有良好的“软特性”即通过橡胶的变形漏失泥浆来起缓冲、减震、过载保护的作用。螺杆钻具以其良好的功率特性使它取代涡轮钻具成为最广泛使用的一种井下动力钻具，它与传统的转盘带动钻杆钻进相比有许多优点
1、它可以增加钻头转数和钻头扭矩因而增加进尺率，缩短钻井周期。
2、井底直接提供动力，减少了钻杆底磨损和损坏。
3、可准确的侧钻、造斜、定向、纠偏。
4、可钻定向井、水平井、丛式井，显著提高钻井的经济效益。
螺杆钻具的应用市场非常广阔，随着高产井的开发、后期井的再生利用，薄油层的开采及土地资源政策的制约，定向井得到极大的推广，对螺杆钻具的需求不断增大，东亚、欧美地区许多油田进入后期开采需用定向井。中东及海湾地区多在老井的基础上侧钻丛式井以增加开采量，这都要采用定向井工艺，另一方面随钻测量系统（MWD）、聚晶金刚石钻头（PDC）制造技术的提高，使导向钻井系统日臻完善，也使定向井工艺得到长足的发展并得到大力推广应用。因此螺杆钻具的市场不断扩大。国际上螺杆钻具的消费地区主要在中东富油地区及海洋石油钻井，主要的用途是定向、造斜、侧钻及打水平井。
国内外螺杆钻具的发展状况
美国50年代开始研制螺杆钻具，第一台工业井下马达则是1957
年美国W.Clark的专利成果，这是第一只迪纳钻具（Dyna-Drill），这是一种单双头螺杆钻具。1962年生产出可以用于实际钻井的螺杆钻具。1966年前苏联制成了瓣比为9/10的螺杆钻具样机，这就是△型螺杆钻具的前身。1975年，斯伦贝谢（Schlumberger）公司生产5/6瓣的井下马达，取名为（georotor）,同一时期，美国Baker公司、Eastman-whipstock,西德的Christensen公司先后研制出系列的纳维钻具（Navi-Drill）。90年代D型螺杆钻具，在苏联得到发展，已将制造许可证转让给法国和英国公司（取名为Drilex）。各种螺杆钻具的原理相同，只是结构不同，竞争的出现，使各种螺杆钻具在结构上和产品规格系列上进一步现代化，寿命不断的提高，从原来一次下井使用30～40小时，80年代提高到100小时，如今可以维持在300小时以上，贝克休斯公司生产的螺杆钻具最高寿命累计使用可达1000小时。
随着钻井技术的不断提高，定向井、水平井，侧钻丛式井技术的推广，螺杆钻具市场需求不断增加 。在美国和西欧几乎90％的大、中曲率半径水平井的定向造斜和水平段都是由螺杆钻具钻成。另外海洋钻井几乎全部都要用到螺杆钻具。
西方国家螺杆钻具生产厂家之间竞争激烈，螺杆钻具厂家多是大的石油公司的子公司，随着石油价格的起伏波动，各技术力量较薄弱的或经营不当的厂家时常面临倒闭、破产和被吞并的危机，螺杆钻具的制造技术常常由一个公司转入另一公司。例如1986年美国Eastman-whipstock公司兼并了Norton Cristensen公司，1990年又
被Baker Hughse公司接管，Drilex原属于Drilex System Inc(英美跨国联营公司)后并入Baker Hughse。美国Simth公司原是螺杆钻具生产的大公司，现在不生产螺杆钻具。Huliburton公司将其MONO钻具生产技术转给NATIONAL OIL WELL Inc自己只装配螺杆钻具。目前螺杆钻具的生产厂家主要集中在美国和加拿大，前苏联虽然对螺杆钻具研究比较早单由于其在涡轮钻具上技术比较成熟，所以一直是涡轮钻具占统治地位，只是在近年来，螺杆钻具得到很大的发展并与涡轮钻具展开竞争。
目前国外螺杆钻具制造技术逐渐为几家资金雄厚的大企业所垄断。目前西方国家从事螺杆钻具制造的公司主要有：Baker Hughse 公司、Telco(美国)、DRECO(加拿大)，ANADRILL(美国)，NATIONAL OIL WELL Inc（美国）、Neyrfor-Weir Ltd(法英跨国联营)、以及几家以生产螺杆钻具的主业公司：DANA-DRILL公司、DRILL MOTOR SERVICES 公司。另外还有许多研究机构象前苏联VNIIBT、ВНИИВТ彼尔姆分院、法国石油研究院（IFP）。
公司简介：
Baker Hughse公司是美国一家为全球石油开发和加工工业提供产品和服务的大型服务公司,全球七大石油技术服务公司之一，成立于1987年,由贝克公司和休斯公司两家历史悠久的石油设备公司合并组成。1996年公司营业总额超过30亿美元，贝克公司早在1976年就开始生产瓣比为i＝3/4的螺杆钻具，钻具规格有5＂、63/4＂、＂，性能见表1。后又其取得了Eastman-whipstock、的螺杆钻具
73/
4
生产技术，该公司于1978年在迪纳钻具的基础上研制出一系列螺杆钻具，取名叫Posi-drill(波斯螺杆钻具)，其性能参数介于迪纳钻具和纳维钻具之间。后又取得Cristensen的纳维钻具制造技术。1996年由其下属的INTEQ公司生产Navi-Drill Ultra系列螺杆钻具包括了
从31/
8＂到111/
4
＂的所有规格。
ANADRILL公司是斯伦贝谢的子公司（Schlumberger Inc –跨国
综合性服务公司，在美国和法国设有总部，全球七大石油技术服务公司之一，1996年营业额为61亿美元）。该公司的螺杆钻具来源于法国BCT公司（法国技术合作局）的专利产品georotor钻具，它是一种
101/
4
＂瓣比为5/6带旋转外壳的螺杆钻具，其特点是长度短、扭矩大，造斜率高,特别适合造斜作业。
DRILL MOTOR SERVICES、DANA-DRILL公司目前同属于W－H Energy 公司，DANA-DRILL公司在80年代曾归属于Simth公司，是生产迪纳钻具的大公司， 90年代又转入哈立波顿（Halliburton）公司，于1999年从哈立波顿（Halliburton）公司又转到W-H Energy 公司，现只生产螺杆钻具马达总成，其技术就是50年代发展起来的迪纳技术，产品遍布全球。 DRILL MOTOR SERVICES公司成立于1994年，1995年并入W-H Energy 公司，生产除马达总成以外的所有总成部件，产品主要应用在德克萨斯海岸、加利福尼亚、阿拉斯加、墨西哥湾、日本、菲律宾岛屿。
前苏联1966年开始研究螺杆钻具，1984年累计进尺达150万米，1991年螺杆钻具占全苏7.5％井的钻井量用到螺杆钻具，虽然受涡轮
钻具钻井应用的限制，但是在近来发展迅速，所占比重日益增大。前苏联主要生产D型螺杆钻具，Д1-172、Д2-197、Д2-88型螺杆钻具代表了D型螺杆钻具的不同发展水平。
国内螺杆钻具的应用情况：我国自对螺杆钻具的研究始于20世纪70年代末，1982年石油部石油勘探开发科学院研制出我国第一台3头螺杆钻具，1985年大港油田总机厂和北京石油机械厂共同引进美国Simth公司－Dyna-Drill全套△500、△500、F2000三个系列的螺杆钻具，开始了螺杆钻具技术在我国的发展和应用。
我国目前生产螺杆钻具的厂家有十多个，国内陆上市场销售额在2.0~2.5亿之间，中成公司大约占30%的份额，与渤海石油机械厂、北京石油机械厂、德州石油机械厂形成四大主要生产厂家，处于第一集团，年销售收入近2个亿。山东生建、胜利油田、潍坊蛟龙、盐城等十来家钻具厂处于第二集团，规模较小，但其制造成本低、费用小、销售手段灵活是极大的优势，发展和扩张能力不应忽视，其2002年销售收入应不低于6000万元。随着国内钻井技术的不断提高，定向井、水平井，侧钻丛式井及直井钻进技术的推广，螺杆钻具市场需求不断增加，一方面给各螺杆钻具制造厂家带来了发展的机遇，另一方面也使竞争不断加剧，原有的企业争相扩大规模，新的螺杆钻具制造厂不断出现，目前国内海洋的市场有大约5000万的份额，基本上为国外螺杆钻具所垄断。
中成公司（原大港油田总机厂）
中成公司1985年和北京石油机械厂合作全套引进美国史密斯公
司-Smith DYNA-DRILL三条生产线，即包括生产制造与整机装配生产线、热处理可控气氛生产线以及定子橡胶生产线。
在技术人员的努力下，通过对螺杆钻具设计技术指标以及制造技术的不断消化和吸收，中成公司已开发出从φ60~φ244等十二个规格系列的螺杆钻具产品，使螺杆钻具产品的规格系列进一步得到了完善和加强，年产值达到了6000万元，产品曾出口到印度、加拿大、美国、伊朗、卡特尔等国家。
渤海石油机械厂
属于民营企业，具有体制优势，运营手段灵活，成本低，价格低，年产钻具5000～5500万元。较晚进入螺杆钻具市场，设备投入、质量控制环节起点较高，水平正逐渐接近中成公司。
北京石油机械厂
属于国有企业，经营方式与产品质量与中成公司相差不多，85年和中成公司共同引进螺杆钻具项目，年产钻具3000～3500万元。职工队伍只有500人左右，规模较小，队伍精简，设备精良。产品面向国内，有相当一部分产品出口到印度、加拿大等国家。
3.德州石油机械厂
德州石油机械厂属于国有企业，位于山东省德州市，始建于1970年，90年代开始生产螺杆钻具，年产螺杆钻具3000～3500万元。属于地矿部，市场保护比较严重，规模较小，产品规格也较少。技术进步较快，属于小而精的企业，其在小规格螺杆钻具研制方面有优势。
国内的研究机构有石油大学（华东）、中国科学技术研究院，北京石油勘探开发研究院。
国内外螺杆钻具技术水平
国外对螺杆钻具的研究比较早，研究水平也比较高，目前国外螺杆钻具寿命一般都在200～300小时以上。美国在发展螺杆钻具技术方面取得的成果最辉煌，著名的品牌有Dyna-Drill、Navi-Drill、Drilex、Power Park、 D型钻具
迪纳钻具是最早出现的螺杆钻具，在一段时间内由于没有竞争对手，所以钻具在结构和性能上没有多大的变化，后来纳维钻具的出现并迅速占领市场促使迪纳钻具在原单瓣螺杆钻具的基础上作了很大的改动，向多瓣和多级马达发展，使产品系列进一步现代化，出现了大家所熟知的△500、△500、F2000型三大系列产品，规格从13/4＂到12＂十多种规格。其结构特点是采用碟簧式传动轴、花瓣式万向轴。有可调角度钻具，钻具弯角地面可调。其技术参数如下 Navi-drill最早是克力斯坦森公司的产品，到90年代初形成了Mach I、Mach II、Mach III三种系列。Mach I是多头螺杆钻具，主要用于定向、直井钻进和取芯钻进作业。Mach II是单头螺杆钻具，主要用于直井钻进。Mach III主要用于定向作业。Navi-drill经过Christensen、Eastman-whipstock 、Baker公司的改进，在结构和性能上都有很大的改变和提高。
国内螺杆钻具的技术水平与国外差距很大，主要是因为国内螺杆钻具缺乏专业研究人员，没有完整的设计理论，在很大程度上是对国
外螺杆钻具的模仿。另外国内试验条件差，室内模拟试验设备差，由于钻井公司与螺杆钻具生产厂家分立，现场试验、信息收集等工作难以进行，这些都制约者螺杆钻具技术的发展。目前国内螺杆钻具寿命
＂（φ172）以下螺杆钻具质量一般在100～200小时之间，但是63/
4
很不稳定，好的用到200小时以上，差的只用70～80小时。国内螺杆钻具在结构上差别不大，都发展了可调弯壳体螺杆钻具，象大港油田中成公司的挠轴万向轴配可调弯壳体螺杆钻具已经出口国外和进军国内海洋市场，与国外螺杆钻具相比虽然寿命稍短但在性能方面与国外钻具差别不大。国内螺杆钻具也已形成规格化、系列化，钻具从φ60～φ244各种规格，配有可调弯壳体、可换扶正器，能够满足国内各种修井、钻井作业。我国螺杆钻具存在的主要问题是传动轴窜轴现象严重，有断轴现象，万向轴磨损快，马达功率衰减快，脱胶、掉块现象时有发生，还不能杜绝钻具掉井事故的发生。
螺杆钻具的发展趋势
螺杆钻具发展到今天，逐步向长寿命、多元化、专业化方向扩展、一些专用螺杆钻具在特殊领域具有重要的使用价值，使螺杆钻具的优越性体现得更加完美，使螺杆钻具钻井更加经济有效。螺杆钻具在全球的发展方向主要体现在以下几个方面:
1、长寿命螺杆钻具，螺杆钻具的长寿命是钻井作业所追求的目标，螺杆钻具寿命的提高，将减少起下钻作业，缩短建井周期，大大降低钻井作业成本，特别是在井深井和海洋钻井中，螺杆钻具的寿命提高提高一倍，其节约的成本将是5倍以上的钻具价格，在我国以
5000米深井为例，起下钻作业一次需要一天时间，直接费用在陆地为5万元左右，而在海洋钻井一天的费用将达到30万元，因此各螺杆钻具生产厂家都把提高螺杆钻具整体寿命作为研究的重点。经过几十年的研究，螺杆钻具的寿命从最初的30～40小时到目前的200～300，为提高整机寿命，螺杆钻具的结构不断的改进，新的工艺不断的被用于螺杆钻具的生产，体现在螺杆钻具的马达总成、万向轴总成、传动轴总成上都有多方面的改进。在马达总成上通过改进定转子啮合线形来提高马达的效率，改善马达定转子的啮合状况，可有效的降低马达功率的衰减速度，延长马达的使用时间。在起初螺杆钻具马达啮合的线形多采用普通内摆线等距曲线及其共轭曲线，由于其采用衬套橡胶的“大变形”来消除啮合中的干涉现象，使衬套橡胶的寿命下降，螺杆钻具的效率降低，后来研究发现，以短幅内摆线的外等距曲线作为衬套的原始啮合曲线，其共轭曲线作转子齿型曲线更加合理，试验证明改进的曲线可使马达的效率提供5％，寿命提高20％。随着数控机床的发展，加工手段不断提高，研究者们还发现许多更优的啮合曲线。随着橡胶技术的发展，高性能的橡胶不断的被用在螺杆钻具定子上，螺杆钻具定子橡胶多采用丁腈橡胶（NBR），配方经过不断的改进，距有关资料介绍用氢化高饱和丁腈橡胶作定子橡胶可使螺杆钻具的性能有很大提高，目前还有采用混炼胶橡胶技术来作为螺杆钻具专用橡胶的。总之橡胶的强度、（抗撕裂、抗挤压）、抗疲劳老化、与金属的粘接强度的提高都能提高马达的寿命进而提高整机寿命。在马达转子方面人们通过不断地改进加工制造工艺提高转子的耐磨性、耐腐蚀
性从而提高转子寿命，先后出现电镀转子、喷涂碳化钨转子等，其中碳化钨转子在盐水饱和泥浆中具有普通电镀转子不可比拟的优越性。在万向轴结构方面也有很大的改进，原来的花瓣式传动轴寿命在100～120小时之间，后来贝克公司开发出球铰接万向轴，安纳聚尔公司开发出销联接万向轴，由于它们采用油密封结构，改善了润滑条件，变滑动摩擦为滚动摩擦，减小了磨损速度从而把万向轴的寿命提高到200～300小时。这两种结构迅速得到推广，我国很快也出现了这两种结构，其中渤海石油机械厂的螺杆钻具万向轴已经全部采用密封球铰接结构。另外还有一种采用钛合金挠性轴作为，寿命可超过300小时，但由于其价格昂贵只再可调螺杆钻具等重要钻具中应用，从大港油田中成公司螺杆钻具应用的经验看这种结构简单可靠、寿命长，很有利用价值。为改善万向轴受交变应力的状态，人们还利用从薄壁中空转子上端固定的挠性轴直接与传动轴相连代替万向轴，这种结构不仅提高万向轴寿命，而且横向震动较小，稳定性好。在螺杆钻具四大总成中传动轴总成是螺杆钻具结构中零件最多的部分，也是提高寿命最难的部分。为提高其寿命，除改进其结构外，对其关键件串轴承需要重点突破。（除迪纳钻具仍然采用碟簧式传动轴总成外，大多数钻具都采用串轴承式结构）。在提高寿命上,人们采用油密封结构改善传动轴串轴承的润滑条件，这种结构采用带有补偿密封结构使串轴承用油润滑而不用泥浆润滑，使其不受泥浆中固相颗粒的研磨，从而提高使用寿命。Dyna-Drill公司的技术人员则成功的研制出硬对硬的PDC止推轴承用于F2000型螺杆钻具，使用寿命可达230～250
小时。我国的螺杆钻具寿命之所以徘徊在100～150小时，很大程度上受到传动轴寿命短的影响。
2、低速大扭矩螺杆钻具，这种螺杆钻具的低速大扭矩特性将很好地配合牙轮钻头和PDC钻头的钻进、能够有效地延长钻头的使用寿命和增加机械钻速。这种性能的螺杆钻具可通过多种结构来实现，目前典型的结构有3种，第一种是多级马达，普通马达的级数一般为3.5级，采用增加马达的级数可以将马达的级数增加为4。5、6级甚至8级，当然这种马达的长度也随之级数的增加而增加，这将会造成螺杆钻具造斜率的降低。这种结构简单可靠，运用较为普遍。第二种是采用串联多级马达形式，把两节串联的马达用挠性轴连接起来，使马达的输出扭矩和功率增加。第三种采用多头螺杆，实现低速大扭矩的性能。螺杆马达定转子的头数越多，其低速大扭矩的特性越突出，但是这种结构的效率较低，以常规5/6头马达机械效率为50％，而9/10马达整机效率仅为35％，1/2头马达效率可达85％，加拿大的DRECO公司生产TRGDRIL型螺杆钻具由单头螺杆与行星齿轮减速器和支撑节组成，从而实现低速大扭矩。
这类螺杆钻具存在的问题是随着马达扭矩的增加，万向轴、传动轴承担的负荷也相应增加，这就加大了对传动部件的强度要求，对整机寿命也是一种考验，国内外都在对此进行研究，寻求一种突破，解决有传动部件造成的瓶颈环节。
3、带分流嘴的中空转子螺杆钻具，这种螺杆钻具的转子做成空心的，在上端装有喷嘴，这样流过钻具马达的泥浆一部分通过螺杆衬
套幅驱动转子转动，另一部分则从转子中央直接流过马达，形成分流，这可使泥浆的流量范围扩大50％，使泥浆排量受螺杆钻具的限制最小，这在需要同时洗井和喷射钻井作业中显得特别重要。这种螺杆钻具还可通过更换不同直径内孔的分流嘴来调节马达流量，合理的控制转速。北京石油勘探开发研究院研制的带有稳流阀的中空转子（改善了普通中空螺杆钻具过载时严重丢转的问题，提高了钻具的抗过载能力和水功率的利用率，）使螺杆钻具在具有良好的软特性的同时仍具有好的硬特性。
4、铰接式螺杆钻具的应用，随着老油井改造挖潜，为提高采收率，侧钻短半径水平井不断增多，铰接式螺杆钻具作为短半径水平井的有力工具最近得到迅速的发展应用。这种钻具通过可在5°范围内弯曲活动的铰接体连接两个螺杆马达，两转子内部靠高强度万向节传递动力，这种结构使它的造斜率可达3°～10°。目前这种能够生产铰接马达的国外公司有美国East-Whipstock、德国Preussag美国Sperry Sun等，我国石油勘探开发研究院也自行研制出JLZ－120铰接肘链式马达、大港油田中成公司也能够生产5lz95X7Y、5lz120X7Y 铰接式马达。
5、可调角度外壳、可换扶正器螺杆钻具
根据钻井作业地要求，在不同的井段需要不同弯度的螺杆钻具，这样势必要准备几种不同结构弯角的导向钻具，这样无形中增加了井队的工具储备量，导致钻井成本的增加，因此钻井作业需要一种弯度可以调节的螺杆钻具，可调弯壳体螺杆钻具应运而生，它的结构组成
包括一个上壳体、弯下壳体、双公扣短节、调整滑套，通过旋转弯下壳体改变其与上壳体的相对角度来实现工具角度变化。目前可调弯壳体的角度的变化范围是从0°～3°。井口可调的螺杆钻具有两种，一种是靠螺纹联接定位的无级可调弯壳体，另一种是靠牙嵌定位的有级可调弯壳体，无级可调弯壳体调整不如有级的精确方便，但由于有级可调弯壳体加工不便而没有推广开来。目前国外大的螺杆钻具生产厂家都能生产可调角度螺杆钻具，我国几大螺杆钻具生产厂家也都能生产可调角度螺杆钻具，大港油田中成公司可调弯壳体配以挠轴万向节的独特结构以其调整精确寿命可靠的优点，不断的进入海洋市场并出口国外。随着该项技术的发展，国外更出现了井下可调的螺杆钻具，但由于其研制生产技术难度大，成本高，没有得到推广。与可调弯壳体配套出现了可换扶正器（稳定器）的螺杆钻具，使扶正器的形状、尺寸可以根据钻井需要在井口改变。
6、安全性结构设计，
在超深井和大位移斜井及水平井中，为减少井下事故的发生，提高螺杆钻具的安全可靠性是非常必要的，这也是螺杆钻具质量稳定性的重要体现。一旦螺杆钻具落井造成事故，就必须起钻打捞甚至造成填井和报废，损失是极大的。因此在钻具的设计上，人们更加注意其安全可靠性，在关键件材料选择上选用优质材料，增加探伤检验和必要的理化检验。在结构上增加防掉结构，使马达转子、万向轴、传动轴在断裂时不致掉井形成落鱼，在中空转子上用性能可靠的过渡接头代替旁通阀，有效地避免了因旁通阀关闭不上造成马达不转的危险。
7、带近钻头测量仪的螺杆钻具：
常规的随钻测量仪装在螺杆钻具上方无磁钻铤内，螺杆钻具的长度加上无磁钻铤的长度通常有十几米，因此实际测出的数据（井深、井斜角、方位角滞后与钻头，给定向造成很大的不便，笔者曾遇到因MWD工具面定反，钻进十五米后才发现形成反扣现象，如果能够设计出近钻头测量仪，则不会有这种现象发生，近钻头测量仪可以更准确地描绘井眼轨迹，使定向造斜更精确。
8、直井钻进用螺杆钻具
为降低的钻井作业成本，人们更加追求快的机械进尺，缩短建井周期，于是螺杆钻具＋PDC复合钻进得到推广，成为未来的发展趋势。实践证明螺杆钻具＋PDC复合钻比常规转盘钻有许多优点：①大幅度提高机械钻速，节约成本，②减少钻柱和套管的磨损、断裂。③有效传递钻压，便于钻进过程控制。④快速通过复杂地层，提高钻井质量。
⑤有效控制井斜，减少单点测斜次数。⑥减小污染，延长油井寿命2～3年。因此设计适合直井钻进的螺杆钻具满足钻井工艺的需求是十分必要和迫切的。
9、取芯用螺杆钻具
为满足地质勘探需要，国际近期开发出取芯用螺杆钻具，德国已研制出螺杆钻具取芯系统（KIBM）,我国也很早就研制取芯专用螺杆钻具，只是都没有定型。近期我国大港油田中成公司和北京石油机械厂生产的取芯用螺杆钻具在中国大陆科钻1井中使用“绳索取芯＋螺杆马达＋液动锤三合一”技术取得了很好的效果。
10、特殊井用钻具：深井、高温井用螺杆钻具、欠平衡用泡沫钻具。为了使螺杆钻具的适用范围不断扩大更好的发挥螺杆钻具的优点，人们还研制出针对深井、高温井的耐温150℃的螺杆钻具高温橡胶，为满足欠平衡井、油气井开采的需要研制出空气、泡沫驱动钻具。
我国目前石油勘探开发的钻井技术是以转盘钻井为主，但是随着石油工业向条件恶劣的西部沙漠地区转移以及注重东部老油区内部挖潜和一些非常规油气藏的开发，定向井、丛式井和水平井的数量不断增加以及普通直井快进技术的发展，为螺杆钻具的发展提高了机遇，同时对螺杆钻具的结构、性能和使用寿命的要求也在提高。我国螺杆钻具的经过十多年的发展虽然取得了一定的成果，但在工作寿命、安全性、设计技术和加工手段与国外有很大的差距，我们应结合国内外钻井技术的发展提高研发能力，重视实验设施建设，与钻井公司相结合发挥集团优势，逐步向多元化、专业化方向发展，提高螺杆钻具的适应性和寿命，为钻井工艺的发展提供强有力的工具保障。
