安防系统工程解决方案XX镇政府
视频监控
设
计
方
案
项目负责人：联系方式：
第一章系统概述
1．系统名称
《高桥政府视频监控设计方案》
2．需求分析
近年来，随着网络在我国的普及和深化发展，企业的信息化建设不断深入，各行各业都加快了信息网络平台的建设，大多数单位已经或者正在铺设企业内部的计算机局域网；同时，网络也成为先进的新兴应用提供了一个良好的平台。在现代的企业管理中，由于安全防护要求的提高，监控系统扮演了越来越重要的角色。厂区规模较大，人员较多较杂，安全系数要求高。如果发生的任何闪失，都会给社会及员工带来巨大的压力，甚至严重的后果。近些年来，犯罪人素质和技术水平越来越高，魔高一尺，道高一丈，采用高科技手段加强防范是当务之急。对犯罪者日常行为及特殊情况下的监控，是不可缺少的职责。视频监控系统通过对厂区出入口、流水线、办公室等重点区域进行严密的二十四小时视频监控，不仅能在第一时间对诸如盗窃、抢劫等事件作出快速反应，还能提供事件发生前后一定时间内的查证资料；同时采用监控远程传输技术实现领导对监控的远程浏览，为厂区的管理工作提供更有效的管理手段，大大减轻员工不安定的压力，提高管理的效率和质量。
通过厂区内安装的监控摄像头，厂区领导及管理人员就可以对园区内进行全实时的视频监视录像，掌握重要场所的员工活动及其生产情况，实现重要场所，如办公楼，重要加工房，厂区进出口等人流量大的区域以及主要生产车间全面监控，通过远程控制中心对园区的一切进行远程监控，能实现无人值班时进行实时录像，当厂区发生突发情况和罪犯在厂区内的所有活动都可记录在内，为有关部门提供处理依据。
3．设计原则
本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩
充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
先进性与适用性
系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合。实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，
可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完
成的系统管理策略，可以保证系统的运行安全。
开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，可实现远程控制。
可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。
追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
保留足够的扩展容量
该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。数字视频监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
4．设计目标
在进行闭路监控系统设计的时候，依照当地政府对该系统的基本需求，本着
架构合理、安全可靠、产品主流、低成本、低维护量作为出发点，并依此为当地政府提供先进、安全、可靠、高效的系统解决方案。
本项目力求做到系统结构配置先进实用、更经济，节省项目单位总体投资。
A、架构合理
就是要采用先进合理的技术来架构系统，使整个系统安全平稳的运行，并具备未来良好的扩展条件。
B、稳定性和安全性：
这是当地政府最关心的问题，只有稳定运行的系统，才能确保当地政府闭路监控系统平稳运行。系统的技术先进性是系统高性能的保证和基础，同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着当地政府安防系统应用时间的增长，未来对安防系统的要求会更高。可扩展性保证当用户有更多的要求时，引入的新设备可以顺利地与本次配备的设备共同工作，进一步扩展与提高系统的性能。
C、产品主流：
系统是否采用当今主流产品，关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。
在设备选型时，我们将主要依据当地政府提出的具体需求，同时考虑产品厂家的技术先进性，产品是否为主流产品，原厂商的产品技术资料的完整性，原厂商的技术支持力量和产品制造企业的发展前景。所有这些是保证用户得到良好技术支持的条件，也是保障用户投资的基本条件。
D、低成本低维护量：
指力争有良好的性能价格比，所采用的产品应是简单，易操作，易维护，高可靠度的。系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求，也是易维护性的保障。
本着上述设计原则，来进行当地政府闭路监控系统的设计。并将严格按照国际惯例并结合本企业的技术实力与工程经验，进行当地政府监控系统整个工程的安装、测试以及验收，完工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料，还将根据用户的实际需求提出技术培训。
系统建成后将达到如下功能：
?实时对各个大门进行高清晰视频监控
?可录制各点的视频录像以备安防查用
?有效保证生产现场的安全规范操作
?物资出门及劳动纪律考察
?实时监控各个大门口的物资交接情况
?调节镜头的焦距可以清晰的观测到车辆出入的具体细节
?在上下班时可以对大门口员工的到位情况进行监控
?随时考察员工的实际生产劳动纪律
5．设计规范和依据
●《安全防范系统通用图形符号》（GA1T77）
●《安全防范工程费用概算编制方法》（GA/T70）
●《防盗报警中心控制台》（GB/T16572台7072）
●《防盗报警控制器通用技术条件》（GB/T16572）
●《数字通讯接口标准》（G.703）
●《国际图像音视频编码标准》（ISO11172）
●《报警图像信号传输装置》（GB/T16677）
●《安全防范系统验收规则》(GA308-2001)
●《社会治安动态视频监控系统技术规范》（DB33/T502-2004）●《民用闭路监视电视系统工程技术规范》（GB50198-94）
●《信息网络数字视频应用系统规范》（BJ/Z0001-2003）
●《信息技术开发系统互连网络层安全协议》（GB/T 17963）●《电子计算机机房设计规范》（GB50174-93）
●《安全防范工程程序与要求》（GA/T75-94）
●《民用建筑电气设计规范》（JGJ/T16-92）
●《中华人民共和国公共安全行业标准》GA/T75-94
●《视频安防平台技术要求》（GA/T367-2001）
●《安全防范工程程序与要求》（GA/T75-94）
●《建筑物防雷设计规范》(GB50057-94)
●《建筑物电子信息系统防雷技术规范》(GB50343-2004)
●《民用建筑电气设计规范》(JGJ/T16-92)
●《电子计算机房安装工程施工及验收规范》（GB50174-93）●《中国电器安装工程施工及验收规范》（GBJZ32-90-92）
第二章系统组成
1．视频监控系统设备
前端设备包括高清红外半球和高清红外枪机。
网络视频监控平台系统为4路和8路网络视频监控服务器和视频监控显示器。
2．数据传输
根据传输距离和性价比等综合考虑，我们设计了一套基于传统同轴电缆传输接入技术的的监控系统。确保视频监控录像能够实时传输，保证整套系统正常运行。
3．主要设备介绍
4.1.前端设备
1)高清红外智能球机
图片仅供参考
2)高清红外枪式摄像机
图片仅供参考3)4路和8路网络高清摄像机
图片仅供参考
4.2.传输设备
1)室外视频线
名称:同轴电缆线
材质:纯铜
线芯:1mm
2)2芯室外电源线
RVV-2*1
纯铜2芯1平方屏双绞线
4.3.显示设备
名称：AOC 19寸液晶显示器支持HDMI可以充分体现高清显示的分辨率。
4.4.报警管理系统设备
第三章系统实施
1．施工准备
及时与当地政府方面沟通，确定施工项目，商讨施工时间，再次确认施工所需设备，准备施工设备、器材及相应的辅料，保证工程按时开工，及时完成。
2．现场勘查
施工前与当地政府方面一起进行现场勘查，勘查内容包括：
1)设备最佳安装地
对需要安装摄像头的区域（门卫、厂区、工房、仓库、楼道等）进行现场分析，结合现场情况，选择最佳安装位置，安装位置应选择，视野开阔，无遮挡物，能最大程度实现监控。
2)最佳线路敷设路线
根据现场情况确定设备安装位置，寻找最佳布线线路，如能使用原有线路就不要重新敷设，这样可以节省资金投入，也可减少线路问题造成系统故障，确需
重新布线的位置，应本着安全，简洁的原则敷设。
3．工程实施
3.1.工程实施流程
施工方案设计---线路敷设---设备安装---设备测试---设备维护。
3.2.线路敷设
综合布线系统的线缆敷设应符合现行国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311的规定。
当采用通信管道（含隧道、槽道）敷设时，不宜与通信电缆共管孔；
当电缆与其它线路共沟（隧道）敷设时，其最小间距应符合：220V交流供电线最小间距0.5 （m）、通讯电缆最小间距0.1 （m）；
当线路敷设经过建筑物时，可采用沿墙敷设方式；当线路跨越河流时，应采用桥上管道或槽道敷设方式，当没有桥梁时，可采用架空敷设方式或水下敷设方式。
敷设电缆时，多芯电缆的最小弯曲半径，应大于其外径的6倍；同轴电缆的最小弯曲半径应大于其外径的15倍。
线缆槽敷设截面利用率不应大于60％；线缆穿管敷设截面利用率不应大于40％。
电缆沿支架或在线槽内敷设时应在下列各处牢固固定：
A、电缆垂直排列或倾斜坡度超过45°时的每一个支架上；
B、电缆水平排列或倾斜坡度不超过45°时，在每隔1～2个支架上；
C、在引入接线盒及分线箱前150～300mm处。
明敷设的信号线路与具有强磁场、强电场的电气设备之间的净距离，宜大于1.5m，当采用屏蔽线缆或穿金属保护管或在金属封闭线槽内敷设时，宜大于0.8m。
线缆在沟道内敷设时，应敷设在支架上或线槽内。当线缆进入建筑物后，线缆沟道与建筑物间应隔离密封。
线缆穿管前应检查保护管是否畅通,管口应加护圈，防止穿管时损伤导线。
导线在管内或线槽内不应有接头和扭结。导线的接头应在接线盒内焊接或用端子连接。
同轴电缆应一线到位，中间无接头。
3.3.设备安装
1)红外枪机的安装
3.4.设备测试及调试
3.4.1.调试准备工作
检查工程的施工质量，对施工中出现的问题，如错线、虚焊、开路或短路等予以解决。
按正式设备文件对已安装设备的规格、型号、数量、备品备件等进行检查确认。
系统通电前检查供电设备的电压、极性、相位等，确保线路连接正确。
3.4.2.调试步骤
A.现对各种有源设备逐个进行通电检查，工作正常后方可进行系统调试，并做好调试记录。
B.检查并调试摄像机的监控范围、聚焦、环境照度与抗逆光效果等，是图像清晰度、灰度等级达到系统设计要求。
C.检查并调整视频切换控制主机的操作程序、图像切换、字符叠加等功能，保证工作正常，满足设计要求。
D.调整监视器、录像机、传输器、图像处理器、同步器、编码器、解码器等设备，保证工作正常，满足设计要求。
E.检查与调试监视图像与回放图像的质量，在正常工作照明环境条件下，监视图像质量不应低于现行国家标准《民用闭路监视电视系统工程技术规范》GB50198-94中的规定。
第四章点位设计说明
1．高清红外智能半球安装位置说明
2．红外枪式摄像机安装位置说明
1.1 视频监控系统设计方案 1.1.1 系统概述 视频监控系统是指将从市公安系统中接入的8路视频监控信号以及数字化城管将要建设的视频信号，结合城市管理地理信息系统，在城市管理信息中心的大屏幕和PC终端上显示，实现对城市部件和事件的全方位、全时段的可视化监控管理，从而对城管事件作出准确判断并及时响应，对监控范围内的突发性城管事件录像取证，起到综合治理效果。 视频监控系统建设主要包括三部分的内容，即政府中心控制节点的建设、城管中心视频监控系统建设和城管中心安防监控系统建设。 1.1.2 城管中心视频监控 扬州市公安局已经在扬州市内建设36个公安监控点，需连接到市城管 监督中心之外，还包括以下内容： 根据扬州市建设全市城管监控系统的要求，计划建设50个，后续可以 扩展到100个（当前建设50个，后续可以扩展到100个）可控监视探头， 探头采用数字式以太网传输模式，通过通信运营商提供的传输通道，汇集到 监督中心机房，并通过大屏幕展现出来。 1.1. 2.1 系统建设要求 视频监控系统可以随时选择需要监控的8路视频监控信号。 视频监控系统主要应包括以下功能模块：视频图像播放、视频源选择、 监控探头调整控制等。 ?视频图像播放 应能播放支持扬州市现有的视频数据压缩格式。要求能在城市管理信息 中心的大屏幕和PC终端上显示。 ?视频源选择 应可在系统的电子地图上选择需要调用查看的视频源，方便地查看相应 的视频信息。 ?监控探头调整控制 应能实现对监控探头的调整控制（公安局建设的36路图像除外）。可以通过调整监控探头，实现视频图像的放大、缩小，还可以实现监控探头的方向调整。
1.1. 2.2 系统设计 1.1. 2.2.1 视频前端设计 扬州城管中心视频监控系统前端图像源只要来自两个方面：扬州市公安局已建的36路视频图像接入和扬州市城管计划建设100个（当前建设50个，后续可以扩展到100个）可控监视探头。 公安局已建的36路图像，考虑节省传输路由租用费用，采取租用电信8条2M带宽路由同时到达城管监督中心。 扬州市城管计划建设的100个（当前建设50个，后续可以扩展到100个）可控监视探头，拟采用数字式以太网传输模式，通过通信运营商提供的传输通道，汇集到监督中心机房，并通过大屏幕展现出来。 1.1. 2.2.2 系统传输设计 公安局已建的36路图像，通过租用电信8条2M带宽路由，加编解码器同时送8路图像至城管中心，在大屏幕上显示。 由于公安局原配置的图像切换矩阵有控制限制，设计采用配置一台48*16矩阵放在公安局机房，接入36路视频源；配置一台主控键盘放在城管监督中心，通过编解码器的双向数据口，远程控制矩阵，自由选择城管需要监视的视频图像。 扬州市城管计划建设的100个可控监视探头，拟采用数字式以太网传输模式，通过通信运营商提供的传输通道，汇集到监督中心机房。 由于城管监督中心在二楼，配线总机房在一楼，因施工前后衔接很难统一，电信的宽带路由一般只到一楼配线总机房，故考虑在一楼配线总机房至二楼监督中心机柜预留110根视频线缆（SYV75-5）和10根RVVP线缆作为远端视频图像信号接入路由。 1.1. 2.2.3 系统功能实现 各路视频图像汇集到城管监督中心，通过监督中心的图像显示系统进行切换、选择，显示在大屏幕上。实现以下功能： 1) 视频图像播放 能播放支持扬州市现有的视频数据压缩格式。能在城市管理信息中心的 大屏幕和PC终端上显示。为城管中心对整个城市进行实时掌控提供了准确 无误的保障。
视频监控系统（米各庄） 设 计 方 案 2014-11-29
第一章项目背景 改革开放以来，绍兴地方经济得到快速发展，大量的外来人口的涌入，给农村治安综合治理增加了很大的难度。加之中央提出“和谐社会”与“平安城市”的建设目标，人民群众对生命财产安全提出更高要求，客观要求采用高新技防与人防相结合的手段来确保地方治安稳定，为地方经济发展保驾护航。村建设监控系统，对于维护村治安、保障人民生命财产不受侵犯、遏制重大犯罪案件发生可起到至关重要的作用。 第二章项目需求 在村范围内重要路段和路口设置监控点进行全天候监控，能够动态实时掌握整个村镇的社会治安情况和交通情况，以便应付紧急情况发生，进行统一调度指挥。为全面提高农村的治安防控水平，我公司充分发挥自身的专业知识，以及光纤网络的资源优势，与村合作建设“安全监控系统”项目。 本项目建设内容主要完成二个方面的建设任务：一是完成监控网络物理线路搭建，二是完成监控设备建设。 第三章技术方案
3.1设计原则 系统建设以“统一规划、统一标准、技术先进、突出应用、稳定可靠、资源共享、信息安全”为原则。 3.2设计方案 3.2.1 前端系统的组成 每个前端系统的设计与施工都由以下部分组成： ?前端探头 采用网络高清红外枪式固定探头，根据实际情况，部分重要路口或情况比较复杂的监控点采用多台摄像机同时监控的方式。在满足监视目标视场范围要求的条件下，其安装高度：室内离地不能低于2.5m，室外离地不宜低于3.5m 。实际安装根据现场情况调整。 探头现场调试步骤如下： 连接电源到探头电源插头，探头上电。需要半分钟的启动时间，用网线连接探头网络接口，另外一头连接上网本网络接口。查看上网本本地连接是否连接正常。在连接正常后，打开本地连接，设置上网本IP地址，该IP地址需要根据摄像头默认IP地址来设置。例如摄像头默认IP地址192.168.0.64，子网掩码255.255.255.0。配置好上网本IP后，通过浏览器中输入探头IP地址来访问探头，进行对探头的配置和管理。探头默认用户名：admin 密码：12345 ?选址 摄像头原则上布置在村主要出入口，交叉路口，重点区域和场所。视频探头安装点的选址由我公司配合村委会来实施，实施过程中，可以征求当地公安派出
视频监控平台建设 设 计 方 案 XXXXXX有限公司 10月
目录 一、概述 (3) 二、现状和建设条件 ........................................................ 错误!未定义书签。 三、系统需求分析 (7) 四、系统总体设计 (9) 五、系统设备方案设计 (10) 六、管理构造..................................................................... 错误!未定义书签。 七、实现功能 (16) 八、联网方式 (17) 九、监控平台功能简介 (17) 十、典型工程案例照片 .................................................... 错误!未定义书签。十一、项目进度安排 ........................................................ 错误!未定义书签。十二、项目验收................................................................. 错误!未定义书签。十三、设备清单. (22) 十四、项目概算 (24)
1、概述 1.1项目背景 交通运送是国民经济发展基本，是社会生产、流通、分派、消费各环节正常运转和协调发展先决条件，对保障国民经济持续健康迅速发展、人民生活改进和增进国防当代化建设具备十分重要作用。继续加快交通建设，实现交通跨越式发展是XX市国民经济和社会发展重要内容。 XX作为中华人民共和国人口最多特大都市，交通需求十分旺盛。公路交通、水运基本设施建设与交通需求增长不同步，交通供需矛盾突出，特别是在渡口一旦发生灾害事件，将给都市防灾减灾带来负面影响，甚至导致一定社会危害。 依照党中央、国务院布置，各地区、各部门环绕编制突发公共事件应急预案，建立健全突发公共事件应急机制、体制。XX市交委也建立了众多应对突发公共事件应急机制，为应对各种突发事件，为维持我市政治稳定和社会安定，保障道路交通安全、畅通、有序，为重大活动提供交通保障，建立了一套覆盖全市视频监控联网系统（一期）。运用视频监控技术，及时精确地掌握高速公路运营状况和特殊路段（桥隧）安全状况；车站、码头等枢纽客流状况及运营秩序，但是尚有诸多重要区域和路段，如国省干线公路危险路段、重特大桥梁、隧道、货运站场、港口、航道等重要交通站场视频信息项目还没有建设或联网。 XX重要负责XX市主城区各公路渡口管理、建设、维护，科学合理安排运力，保证连接国（省）道断头公路“活桥梁”安全畅通，保障国家在紧急状态下对交通运送应急应变需要；加强安全和设备管理，搞好渡运生产，保证渡运安全畅通。
平安乡村数字监控系统 实 施 方 案 二〇一六年一月
1.1 项目背景 小王子村位于山临高速以南，下设11个社。村镇建设监控系统，对于维护村镇治安、保障人民生命财产不受侵犯、遏制重大犯罪案件发生可起到至关重要的作用。在村镇范围内重要路段和十字路口设置监控点进行全天候监控，使公安人员能够动态实时掌握整个村镇的社会治安情况和交通情况，以便应付紧急情况发生，进行统一调度指挥。 一个乡镇的安全，治安秩序全系于派出所，派出所警员又有限，工作责任重大，为此，加强对治安的管理和改革势在必行，为了加强这些方面工作的有效管理，采用现代化的技术装备，提高整个安防能力和管理水平，规范各派出所警员文明执法和人员财产安全，建设安全技术防范管理系统是非常必要的。因此，结合实际的工作经验依托广电网络自身的技术和网络优势，根据实地管理需求和小王子环境特点，结合诸多视频监控管理系统建设所积累的宝贵经验，编制出了这套实施方案。 小王子下辖11个社，需要对重点区域（主要乡村道路，以及人流量大的区域）进行联网监控，实现24小时的监控。实现各出入口，以及各社人流量大的区域的人和物的实时监控，预防犯罪和发生案件后可以有效取证。 本次在4个主要道路出入口各安装200W高清星光级球机1部及11个社各安装200W高清星光级枪机1部，通过枪
机对其过往人，物实时监控。各十字路口部署360度旋转星光级球机，设置预置位实时监控。在小王子村委会部署监控平台NVR，实现对15路监控点进行接入、管理、转发浏览、录像存储、解码显示等功能。各社的监控点设备供电，由村委会进行协调。各监控点与村委会监控中心采用甘肃广电网络光钎专用数据专线进行传输。 1.2建设需求 根据小王子村的实际规划，拟建设一套网络视频监控系统，以实现在村委会对各主要干道和岔道，各社人流量大的区域等进行实时监控。 1、基于网络新建一套视频监控系统，实现全网监控点统一管理。系统前端、平台、存储等均经由IP网络进行数据传输，通过联网整合实现监控中心集中管理和统一控制。监控中心配置大屏幕电视实现全网监控点的实时浏览和集中控制；授权用户可以通过客户端软件实现对监控点的远程浏览和控制。 2、系统提供高质量化的的图像，实现二十四小时不间断图像传输。监控系统要求各监控前端采用先进的H.264编码技术，提高视频文件的压缩率，通过更小的码率实现图像的高质量传输。为保证监控效果，新建的监控点要求720P 的高清显示效果，通过4Mbps码流实现视频的传输与存储。并根据监控区域要求选配星光级摄像机，满足24小时不间
网络监控系统设计方案 导读：本次设计方案中，视频监控系统分为如下几个部分，每部分的基本功能和组成如下： (一) 前端视频数据采集部分：通过网络摄像机实现对各个监控区域的图像采集；前端视频数据 采集设备包括红外一体化网络摄像机、网络半球、网络智能球、高清网络摄像机、立杆、墙挂支架等设备。 视频监控总体设计 1.1. 网络视频监控系统组成 本次设计方案中，视频监控系统分为如下几个部分，每部分的基本功能和组成如下： (一) 前端视频数据采集部分：通过网络摄像机实现对各个监控区域的图像采集；前端视频数据采集设备包括红外一体化网络摄像机、网络半球、网络智能球、高清网络摄像机、立杆、墙挂支架等设备。 (二) 视频数据传输部分：通过超五类双绞线、室外4芯室外多模铠装光缆、光电转换设备和网络交换机等设备组成转发视频图像数据的传输网络，并通过传输网络将图像数据从前端监控设备传送到后端监控中心进行视频显示和存储，主要设备和线材包括：网络交换机、光电转换设备、超五类双绞线、室外铠装光缆等。 (三) 视频监控中心部分：视频监控中心是将前端采集的视频图像信息通过软件解码，转化为图像信号传送到监视器上，形成直观图像信息并且显示出来，同时对视频信息按照存储策略进行存储。通过网络监控中心管理平台对整个系统进行统一操作、配置、管理，其中主要设备网络监控中心管理平台、监控录像主机、大尺寸电视等设备。 (四) 监控终端部份：监控终端主要功能是监看实时视频画面、查询回放录像、抓拍图像、手动录像，主要包括监控客户端、多路视频解码器。 1.2. 监控系统拓扑图
1.3. 前端视频监控部分 1.3.1. 前端监控点设置说明 序号安装位置产品名称 单 位 数量备注 1 负一层停 车场 红外一体化网络摄像 机 台11 监控车位及通道，安全通道等出入口情 况

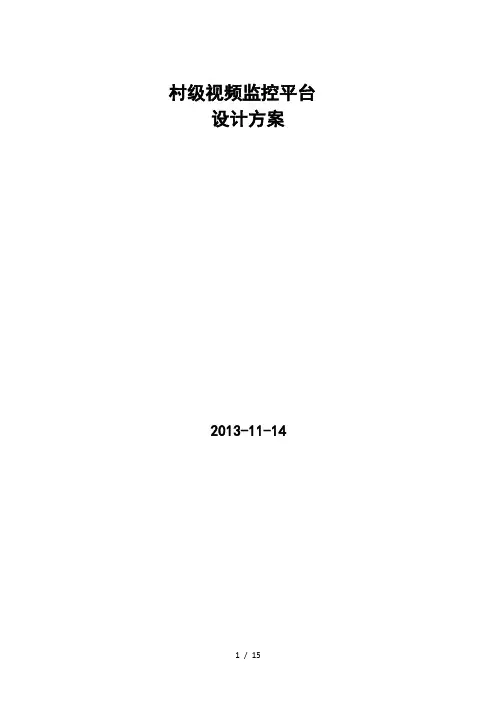

村级视频监控平台 设计方案 2013-11-14
