串并联电路的电流
[知识链接]
一、电流
1、物理学中用每秒通过导体任一横截面的电荷的量（电荷量）来表示电流的强弱，叫做电流。
电流用字母“I”表示，其国际单位是安培，简称安，符号是“A”。常用的单位还有毫安（mA）和微安（μA）。
它们之间的换算关系：
1 A =1000 mA =1000000μA
2、一些常见电器的电流大小：
液晶电子显示计算器130μA；晶体管收音机10-100Ma；30W普通照明日光灯130μA；47cm 彩色电视机约200mA；70W家用电风扇约320 mA；家用电冰箱1.1-1.7A；500W家用电熨斗约2.3A，三峡电站向华东电网输出电流高达6000A。
二、电流表
1、电流表：用来测量电流的仪表。在电路中的符号是
2、电流表的使用：
电流表接入电路时应和被测用电器串联；
让电流从正接线柱流进，从负接线柱流出；
电路中电流不要超过电流表量程；
绝不允许将电流表直接连到电源两极上，这样如同短路，会很快将电流表烧坏，甚至损坏电源。
3、电流表的读数：①明确电流表的量程；②确定电流表的分度值；③接通电路后看电流表的指针总共向右偏过了多少个小格。

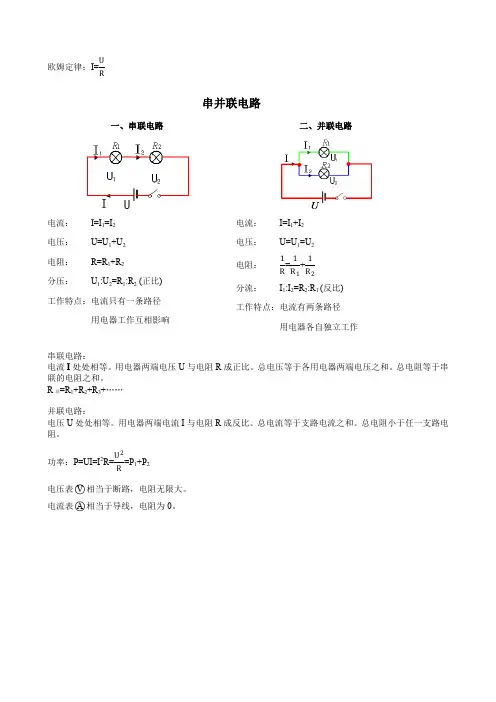

三、串并联电路的电流
串联电路的电流特点：串联电路中电流处处相等，I1=I2=…=I n。电流表接在任何位置读数都相等，可以说电流表测的是各用电器的电流或电路中的电流。
电路图实验步骤：
并联电路的电流特点：并联电路中干路电流等于各支路电流之和，I=I1+I2+I3+…+I n。电流表接在不同的位置瓬数不同，测不同的电流。电流表接在干路上测干路的电流，接在支路上测的是支路上的电流。
电路图实验步骤
[典型例题]
1、下列用电器正常工作时，电流最接近200mA的是
A.学生用计算器
B.手电筒
C.家用空调器
D.电饭锅
解答：B
2、在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路。当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L1的电流为 A，通过灯L2的电流为 A。
解答：1.28 0.32
3、【课题】探究并联电路中电流的关系。
【提出问题】如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？
【设计实验与进行实验】
⑴按图22所示连接电路；
⑵把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表；
⑶为了防止个别偶然因素的影响，我们可以采用以下两种方法之一，重复上面实验步骤。
方法一：改变电源电压
方法二：更换其中一条支路中的电阻（阻值不同）
【分析与论证】
⑴在拆接电路时，开关必须______；
⑵上面设计的表格中存在的不足之处是：__________________；
⑶表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法_____进行的，可以得出结论：并联电路干路中的电流等于________________________。
解答：（1）断开；（2）缺少了电流的单位；（3）一；各支路电流之和。
[牛刀小试]
1、如图所示，灯L1的电阻大于灯L2的电阻。接通电路后，对通过各导线的电流大小，以下说法正确的是（）
A．b的电流最小 B．c的电流最小
C．a、b的电流相等 D．a、c的电流相等
2、我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（）
A．电风扇约2A B．电冰箱约1A C．电视机约2A D．台灯约1A
3、如图所示电路，下列说法正确的是（）
A. L1、L2串联
B. 开关S只控制L2
C. 电流表测干路中电流
D. 电流表测L1的电流
4、一位学生使用电流表测量电流的时候，本应使用“－”和“3”两接线柱，但误将“－”和“0.6”两接线柱接入电路，并使电流从“0.6”接线柱流入，他这样做的结果是（）
A. 指针偏转的角度变小了
B. 指针偏转的角度变大了，电流表可能被损坏
C. 指针反偏，电流表可能被损坏
D. 指针不动
5、下列关于电流表的使用，错误的是
A．电流必须从黑色接线柱（或标着“-”接线柱）流进去，从红色接线柱（或标着“+”
接线柱）流出来．
B．中间的接线柱标着“0．6”的字样，右边的接线柱标着“3”的字样．
C．电流表必须和被测的用电器串联
D．不能使电流表直接连到电源的两极
6、现在要用电流表来测量电灯A中的电流，图4中接法正确的是：( )。
7、如图所示的电路中,下列做法对电流表有危险的是：( )。
A、同时闭合S1、S2；
B、同时闭合S1、S3；
C、同时闭合S2、S3；
D、同时闭合S1、S2、S3。
8、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A＝0.5A，I B＝0.3A，I C＝0.2A，在表格中记录数据后，下一步首先应该做的是
A. 整理器材，结束实验
B. 换用不同规格的小灯泡，再测出几组电流值
C. 分析数据，得出结论
D. 换用电流表的另一量程，再测出一组电流值
9、如图所示电路，三个电阻的阻值都为R0，当开关S闭合时，电流表A1、A2、A3的读数分别是I1、I2、I3，则它们三者的关系中正确的是（）
A. I1=I2=I3
B. I3=3 I2/2
C. I3=3 I1/2
D. I3= 2I2
10、小红的爸爸是个电气工程师，经常使用电流表测量电路中电流的大小。正确地连接电流表的方法是：把电流表电路里；让电流
从流进，
从流出`。
11、电流强弱可用____来表示，字母是____，单位是____，简称____．
12、如图是“探究串联电路电流特点”的实验电路图：下表是某同学实验中的三组数据，上述表格所记录的数据中，明显错误的数据是；造成错误的原因
是．
13、在“探究串联电路的电流特点”实验中，同学们把两个不同规格的小灯泡连接在如图所示的电路中，闭合开关后，发现两灯均发光，但L1较暗，L2较亮.这是为什么呢？他们提出的猜想是：由于L2靠近电源正极，所以流过L2的电流比流过L1的电流大。为了验证猜想是否正确，下面的实验方法是____________________________；最后得出串联电路电流的特点是______________；L2较亮的原因是因为其______________较大。
14、如图所示，当开关闭合后电流表A1的示数为0.3A，通过灯L1的电流
为 A，电流表A2的示数为 A。
15、通过日光灯的电流为410毫安=( )安培。
16、请读出下图中电流表的示数：左表的读数为 A；右表的读数
为 A。
17、在图（1）、（2）中，用电流表测量通过两个小灯泡的电流强度时，分别把电流表的“+”和“0.6”、“+”和“3”两个接线柱接入电路，两电流表指针所指的位置，各表读数应为多少？
18、在图中，要用电流表测小灯泡中的电流强度。如果通过小灯泡的电流强度在0.4A左右，应如何接入电流表？
19、小明要完成测量某只小灯泡发光时通过灯丝中的电流的实验：
（1）请你帮他设计电路图，并将实物连接起来。
（2）在完全不了解电路中电流强度时，应选择电流表的______量程，在闭合开关时一定采用______的方式，观察指针偏转情况后再闭合开关。
（3）要测量小灯泡中的电流强度，必须把电流表跟小灯泡______联。如果使用双量程电流表的0～0.6A档，测量时指针恰好指在第十五小格处，则此时电流表的读数是_____。（4）如果使用双量程电流表的0～3A档，请你把指针的位置在表盘上标注出来。
20、在“用电流表测电流”的实验中，某同学连接的电路如图９所示。
（1）闭合开关，观察到灯泡L I、L2的发光情况是。
（2）针对上述现象，该电路存在的问题是。
（3）请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流。（要求：在需要改动的导线上画“×”，并用笔将改动的导线画出，导线不许交叉）
21、小芳和小明分别设计了探究“并联电路电流规律”的实验，他们各自设计的实验电路图及实验数据记录如下所示．（小芳和小明实验时电路连接及记录的数据都没有错误．）
小芳的实验数据记录小明的实验数据记录
I1/A I2/A I/A
0.20 0.40 0.60
小芳的实验电路图小明的实验电路图
^.
（1）从他们的实验数据可以看出并联电路干路电流与各支路电流之间的关系
是：
。
（2）小明根据他的实验数据断定“并联电路各支路的电流一定相等”，这是因为他选用的两个电阻R1、R2的大小关系是：R1R2.
（3）分别指出小芳、小明的实验设计各有哪些可改进之处．
[直击中考]
1、（09襄樊）某同学在使用电流表测电流时，他发现表针是向左边偏转的，则这是因为电流表的正、负接线柱。
2、（08泰安）电流表的示数是_________A
3、（09襄樊）襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系“时，利用一个开关、一个电流表、一个学生电源（有多个电压档位），四个阻值不等的电阻以及若干条导线，进行了大胆地研究。如图10所示是他们的实验电路图。
（1）他们的猜想是：（只写一种猜想）。
表1
试验次数I A/A I B/A I C/A
1 0.1 0.
2 0.3
2 0.4 0.2 0.6
3 0.8 0.2 1.0
【进行实验】（2）襄襄按照电路图正确地进行实验，得到了表1中的实验数据。襄襄在实验中，是靠只改变而得到实验数据的。
（3）樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。樊樊在实验中是靠只改变而得到实验数据的。
【分析论证】（4）从表1、表2中的实验数据可以看出，
并联电路电流的规律
是：
。
4、（09常德）如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，下列判断正确的是
A. Ia=Ic
B.Ia=I b
C.Ib=Ic
D.Id>Ib
测次
电流
第1次第2次第3次第4次
I1/A 0.16 0.20 0.24 0.28
I2/A 0.16 0.20 0.24 0.28
I/A 0.32 0.40 0.48 0.56
表2
试验次数I A/A I B/A I C/A
1 0.
2 0.1 0.3
2 0.4 0.2 0.6
3 0.6 0.3 0.9
4 0.8 0.4 1.2
参考答案
1、B
2、B
3、D
4、B
5、A
6、A
7、D 9、B
10、B 13、串联、正接线柱、负接线柱 14、电流、I、安培、安
16、1.5A 用小量程测量，用大量程读数
17、用电流表分别测出不同位置的电流大小进行比较，或者是将L1和L2的位置互换，观察亮度情况（答案合理即可给分）
18、0.3；0.3 19、0.41 )
20、2.7；0.44
21、分析：在上图（1）中，电流使用的量程是0.6安，读数时应读刻度盘下边的一行数字，这时每大格表示0.2安，每小格表示0.02安，所以应读作0.5安，在上图（2）中，电流表使用的量程是3安，读数时应该读刻度盘上边的一行数字，这时每个大格表示1安，每个小格表示0.1安，所以应该读作2.5安，由此可知，虽在两图中，指针位置相同，但由于电流表所用的量程不同，故读数不同。
解答：电流分别为0.5安和2.5安。
说明：在读数之前，首先要看清所使用的量程，然后再读数。
22、分析：因为电流表有两个量程，分别为0～0.6A和0～3A，而现在被测电流在0.4安左右，小于0.6A，所以应选取0～0.6A量程。
解答：把电流表串联在电路中，使电流从“+”接线柱流入，从“-”接线柱流出，A 要接在“0.6”接线柱上，B要接在“-”接线柱上。
说明：量程选定后在连接电路的过程中，开关应处于断开状态。
23、⑴
⑵较大试触⑶串 0.3A ⑷如上图
24、(1)L I不发光 L2发光 (2)A1将L I短路（3）图略
25、（1）I＝I1＋I2（2）＝（3）小芳：只测量了一组数据；应增加滑动变阻器，改变电路的电流，以便进行多次测量，提供多组数据，分析得结论才有说服力。小明：电阻R1、R2的选取太特殊（刚好相等）；电阻R1、R2的阻值可随意选取，也可用变阻器来作电阻R1、R2。
参考答案
1、接反了
2、0.46
3、（1）干路电流等于各支路电流之和；（2）电阻R1;(3)电源电压
（4）干路电流等于各支路电流只和
4、D
