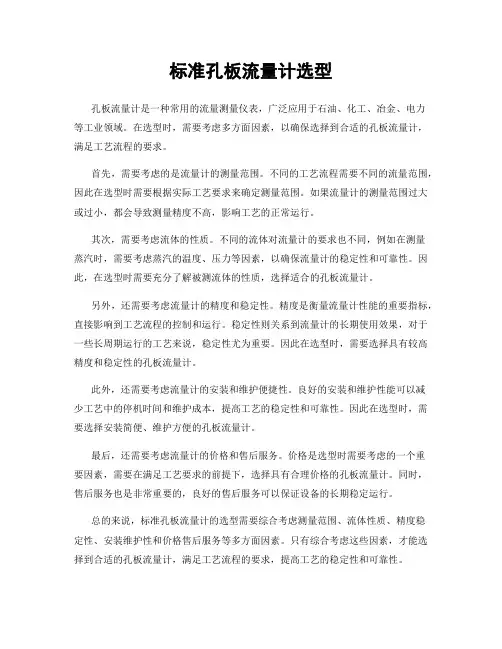

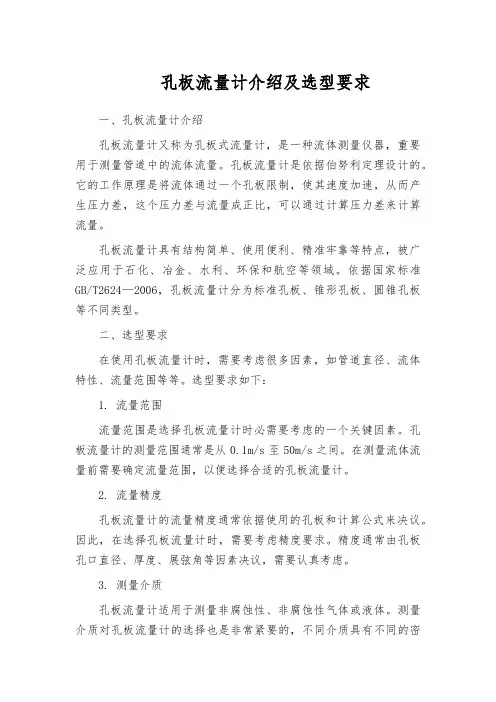

孔板流量计选型

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

孔板流量计相关参数下面安徽康泰来为您分享！

孔板流量计节流装置结构简单，且牢固、性能稳定可靠，是工业中常用到的流量测量仪表，孔板流量计节流装置通常分为：标准孔板、圆缺孔板、偏心孔板、内藏孔板、限流孔板、环形孔板、喷嘴孔板、环室孔板等，孔板流量计节流装置与差压变送器配套使用，充满管道的流体，当它们流经管道内的节流装置时，流体将在节流装置的节流件处形成局部收缩，节流装置使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后

产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小，孔板流量计前后产生一个静压力差,该压力差与流量存在着一定的函数关系,流量越大,压力差就越大.差压信号传送给差压变送器,转换成4～20ma信号输出,远转给流量积算仪,实现流体流量的计量.质量型流量计,利用智能型差压变送器,对工况温/压进行自动补偿后,实现对流体质量流量的测量。

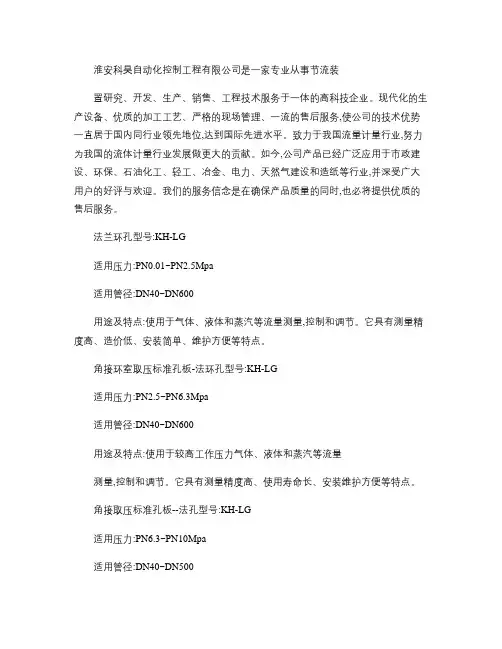

标准孔板是一类规格最多的标准节流装置，广泛应用于各种流体特别是气体流量测量中，孔板的结构因压力、通径、取压方式的不同而不同。

智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便，牢固，性能稳定可靠.

一体化孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量，孔板流量计节流装置包括环室孔板，喷嘴等。

环形孔板是冷凝水可以从环形孔板的边沿流走，最小流通面是紧贴管内壁的圆环，而标准孔板最小流通面是处于管中心的同心圆。流体中的杂质流速较低，一般是紧贴着管壁边流动。

孔板流量计结构：节流件：标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等取压装置：环室、取压法兰、夹持环、导压管等、连接法兰、紧固件、测量管，标准孔板按常用取压方式可分为角接取压、法兰取压、径距取压三种类型。

安徽康泰电气有限公司生产的仪器仪表包括:热电阻、热电偶、双金属温度计、温度变送器、压力表、压力变送器、液位计、液位变送器、流量计、智能数显仪、仪表管阀件等，电线电缆包括:电力电缆、

耐高温电缆、硅橡胶电缆、各种电机引接线、变频电缆、矿物绝缘电缆、计算机电缆、仪表电缆、交联电缆、耐火电缆、扁平电缆、镀银线、伴热带、伴热电缆、伴热采样管、机车电缆、防火电缆、船用电缆、补偿导线、补偿电缆、铝合金电缆、丁腈电缆、耐寒电缆、橡套电缆、焊把线、矿用电缆、光伏电缆、风能电缆等产品。

质量和服务是企业不断走向成功的法宝, 安徽康泰仪表电缆多年来为石油化工、电力、环保、装备制造业、煤矿、酒厂、制药厂、食品制造、矿山设备、冶金钢铁、网络通信、机车制造、汽车制造、造纸厂、造船厂、水泥厂、玻璃厂、锅炉厂、房地产建筑业、电网、地铁、公路、隧道、桥梁、铁路、医疗卫生等行业提供了大量的产品和服务，并出口三十多个国家和地区且逐年攀升。

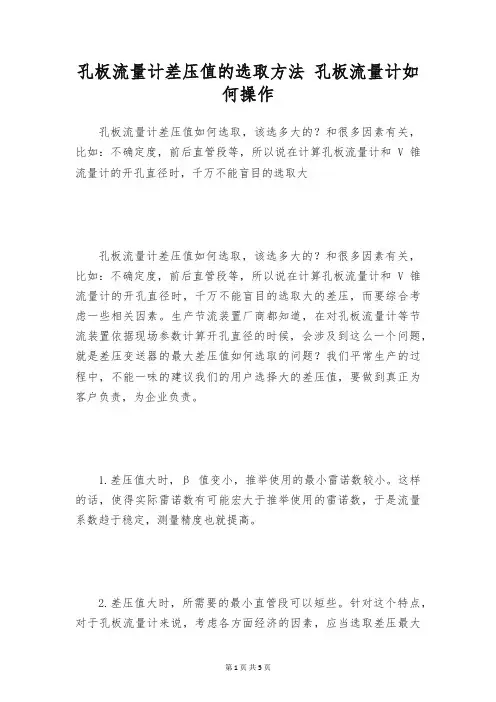

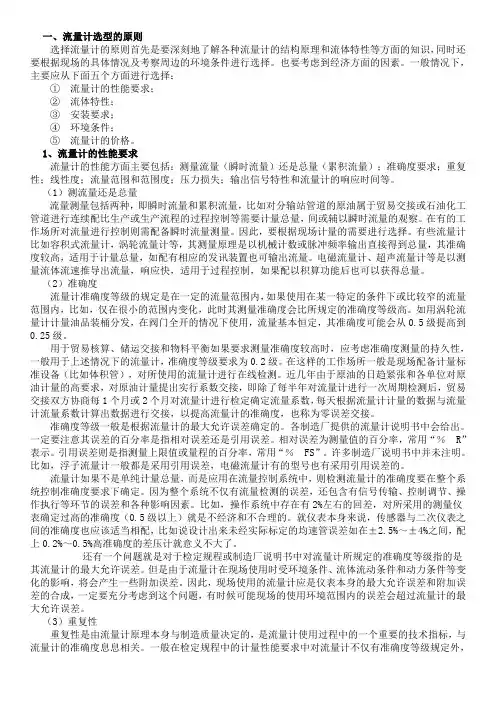

孔板流量计选型

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。 孔板流量计相关参数下面安徽康泰来为您分享！ 孔板流量计节流装置结构简单，且牢固、性能稳定可靠，是工业中常用到的流量测量仪表，孔板流量计节流装置通常分为：标准孔板、圆缺孔板、偏心孔板、内藏孔板、限流孔板、环形孔板、喷嘴孔板、环室孔板等，孔板流量计节流装置与差压变送器配套使用，充满管道的流体，当它们流经管道内的节流装置时，流体将在节流装置的节流件处形成局部收缩，节流装置使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后

产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小，孔板流量计前后产生一个静压力差,该压力差与流量存在着一定的函数关系,流量越大,压力差就越大.差压信号传送给差压变送器,转换成4～20ma信号输出,远转给流量积算仪,实现流体流量的计量.质量型流量计,利用智能型差压变送器,对工况温/压进行自动补偿后,实现对流体质量流量的测量。 标准孔板是一类规格最多的标准节流装置，广泛应用于各种流体特别是气体流量测量中，孔板的结构因压力、通径、取压方式的不同而不同。 智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便，牢固，性能稳定可靠. 一体化孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量，孔板流量计节流装置包括环室孔板，喷嘴等。 环形孔板是冷凝水可以从环形孔板的边沿流走，最小流通面是紧贴管内壁的圆环，而标准孔板最小流通面是处于管中心的同心圆。流体中的杂质流速较低，一般是紧贴着管壁边流动。 孔板流量计结构：节流件：标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等取压装置：环室、取压法兰、夹持环、导压管等、连接法兰、紧固件、测量管，标准孔板按常用取压方式可分为角接取压、法兰取压、径距取压三种类型。 安徽康泰电气有限公司生产的仪器仪表包括:热电阻、热电偶、双金属温度计、温度变送器、压力表、压力变送器、液位计、液位变送器、流量计、智能数显仪、仪表管阀件等，电线电缆包括:电力电缆、

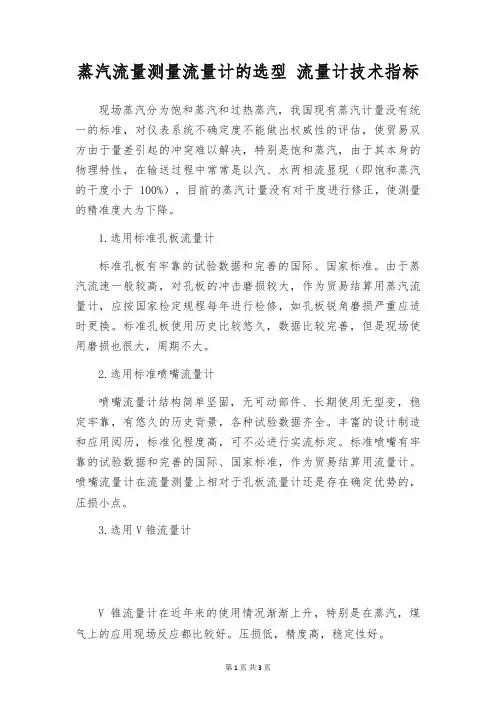

一体化孔板流量计功能用途和适用范围

孔板式蒸汽流量计应用概述及特点 孔板式蒸汽流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板，喷嘴等。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。 孔板式蒸汽流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代孔板流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。 孔板蒸汽流量计特点 1、孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。 2、孔板计算采用国际标准与加工 3、应用范围广，全部单相流皆可测量，部分混相流亦可应用。 4、标准型节流装置无须实流校准，即可投用。 5、一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。 6、采用进口单晶硅智能差压传感器 7、高精度，完善的自诊断功能 8、智能孔板流量计智能孔板流量计其量程可自编程调整。 9、智能孔板流量计可同时显示累计流量、瞬时流量、压力、温度。 10、具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量

环形孔板流量计的特点 1. 适合测量蒸汽、煤气及冷却水等脏污介质。 环形孔板“周边流通，中间阻挡”的特殊结构，使得杂质畅通无阻及停汽时蒸汽形成的冷凝水及时流走，从而提高了工作可靠性和测量精度。 2. 适合高温、高压流体的流量测量。 环形孔板测量高温流体时，测流板周边呈自由状态，温度膨胀仅改变外形尺寸，不改变边缘尖锐度和形状，因此不改变流出系数，不影响测量精度；测量高压流体时，因测流板在管道内部，与静压力的高低无关，降低加工成本。 3. 比圆缺孔板、偏心孔板工作可靠，测量准确。 使用环形孔板测量流体流量，不易堵塞取压孔，因几何形状简单，可以精密加工和装配，容易提高测量精度。 4. 采用均压环结构，减少测量误差来源。 5. 采用带远传膜盒的差压变送器，可以测量渣油、重油等脏污介质的流量。 环形孔板的技术参数 一、环形孔板概述： FYLG系列环形孔板流量计是我公司在标准孔板的基础上研发的节流式流量传感器，由于它采用环形通道式结构，使测量的各种脏污介质在通过孔板与管道之间的环缝时可以轻松通过。因此环形孔板流量计广泛应用于脏污介质的流量测量。 二、环形孔板特点： 1、测量含有固体微粒的液体或气体； 2、无需长直管段，可在恶劣的管道条件下工作； 3、环形孔板流量计适用于饱和蒸汽、压缩空气、煤气、燃炉废气、冷却水、冷凝液、和各种腐蚀性化工溶液以及各种流体介质的测量； 4、压力损失小，功耗低； 5、在恶劣条件下流出系数稳定，精度高，可靠性好； 三、环形孔板技术参数： 1、公称通径：DN50~DN3000

孔板流量计安装要求

孔板流量计安装要求 1) 直管段必需是圆的，并且对节省件前2D范畴，其圆度请求其甚为严酷，而且有必然的圆度目标。详细权衡方式：孔板流量计装置管道前提—孔板流量计安装要求 6、出口、入口阀门，进入口阀门开度要分歧 5、接上旌旗灯号线、电源线 b.在节省件后，在OD和2D用上述方式测得8个内径单测值，肆意单测值与D比力，其最大误差不得跨越2% 4、节省件下游侧为关闭空间或直径2D大容器时，则关闭空间或大容器与节省件之间的直管长不得小于30D(15D)。若节省件和关闭空间或大容器之间另有其它部分阻力件时，则除在节省件与部分阻力件之间设有附合的最小直管段长1外，从关闭空间到节省件之间的直管段总长也不得小于 30D(15D)。 7、翻开不锈钢三阀组的均衡阀，迟缓孔板的凹凸压端的阀门，待流体经过流量计后封闭不锈钢三阀组均衡阀即可。

a.节省件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角间隔至多别离丈量4个管道内径单测值，取均匀值D。肆意内径单丈量值与均匀值之差不得跨越0.3% 孔板流量计装置管道前提 3、为流体的活动在节省件前1D出构成充实成长的紊流速度散布，并且使这种散布成平均的轴对称形，所以： 1、节省件前后的直管段必需是直的，不得有可见的蜿蜒。 2、装置节省件用得直管段该当是滑腻的，如不滑腻，流量系数应乘以粗拙度批改稀少。 2) 节省件前后请求一段足够长的直管段，这段足够长的直管段和节省件前的部分阻力件方式相关和直径比相关。 (3)节省件下游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的方式和=0.7(非论现实值是几多)取 所列数值的1/2

孔板流量计计算公式

孔板流量计计算公式 孔板流量计，可广泛应用于石油、化工、天然气、冶金、电力、制药等行业中，各种液体、气体、天燃气以及蒸汽的体积流量或质量流量的连续测量。但是许多人不知道孔板流量计是怎么计算出来，今天我就和大家探讨一下孔板流量计的计算公式 简单来说差压值要开方输出才能对应流量 实际应用中计算比较复杂一般很少自己计算的这个都是用软件来计算的下面给你一个实际的例子看看吧 一．流量补偿概述 差压式孔板流量计的测量原理是基于流体的机械能相互转换的原理。在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。以体积流量公式为例： Q v = CεΑ/sqr（2ΔP/（1-β＾4）/ρ1） 其中：C 流出系数； ε可膨胀系数 Α节流件开孔截面积，M＾2 ΔP 节流装置输出的差压，Pa; β直径比 ρ1 被测流体在I-I处的密度，kg/m3; Qv 体积流量，m3/h 按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。其实重要是密度的转换。计算公式如下： Q = 0. *d＾2*ε*＠sqr（ΔP/ρ） Nm3/h 0C101.325kPa 也即是画面要求显示的0度标准大气压下的体积流量。 在根据密度公式： ρ= P*T50/（P50*T）* ρ50 其中：ρ、P、T表示任意温度、压力下的值 ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点 结合这两个公式即可在程序中完成编制。 二．程序分析 1.瞬时量 温度量：必须转换成绝对摄氏温度；即+273.15 压力量：必须转换成绝对压力进行计算。即表压+大气压力 补偿计算根据计算公式，数据保存在PLC的寄存器内。同时在画面上做监视。 2.累积量 采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能

孔板流量计说明书

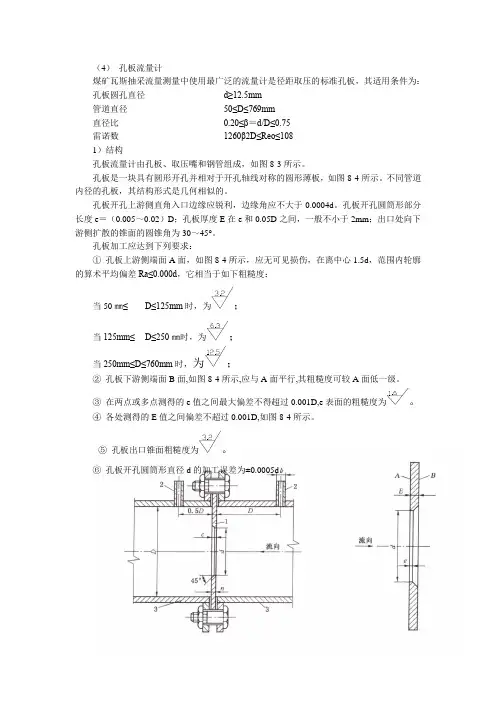

孔板流量计 一、用途及工作原理 孔板流量计用以测定瓦斯抽放管路中的瓦斯流量。当气体经管路通过孔板时，流速会增大，在孔板两侧产生压差，且流量与压差之间存在着一个恒定的关系，通过压差可以计算出管路中气体的流量。 二、构造 孔板流量计由孔板、取压嘴（压差计接头）和钢管组成。孔板选用304材质。 其结构简图如图所示。 1、4管路； 2、3法兰盘；5、9压差计接头；6密封圈；7连接螺栓；8孔板；10负压表 孔板流量计结构简图 孔板流量计测定装置主要组成：①孔板流量计；②U型压差计；③测压咀；⑤负压表。结构如下图所示。 1、孔板； 2、橡胶垫圈； 3、法兰盘； 4、测压咀； 5、压力表； 6、胶皮管； 7、U型管压差计；8、钢管 孔板流量计结构原理图

三、规格 通过估算抽放瓦斯量和水柱压差Δh值的测量范围，合理选择孔板直径的大小。一般 孔板压差Δh测量范围在100~1000Pa。详细见附录。 四、使用 孔板流量计先与管路连接固定好，然后将U型压差计灌半下水。排净玻璃管中的气泡后，将连接胶管插上。将两根胶管对折，一只手攥紧，将胶管的另两端插到流量计的测压 咀上。插牢后攥胶管的手松开（要使两根管同步通气），稳定后按说明书读取压差，计算。 五、注意事项 (1)在抽放瓦斯管路中安装孔板时，孔板的孔口必须与管道同心，其端面与管道轴线垂直， 偏心度﹤1－2%； (2)安装孔板的管道内壁，在孔板前后距离2D的范围内，不应有凹凸不平，焊缝和垫片 等； (3)孔板流量计的上游(前端)，管道直线长度≧20D，下游(后端)长度≧10 D； (4)要经常清理孔板前后的积水和污物，孔板锈蚀要更换； (5)抽放瓦斯量有较大变化时，应根据流量大小更换相应的孔板。 六、管道抽放瓦斯量的计算 可采用下列简易公式对移动泵站最大抽气量进行计算： q v = K h 式中：q v—气体体积流量，m3/min； K —孔板系数（出厂时已测定）； Δh —U型管水柱压差，mm。若为水银柱，应乘以13.6。

孔板流量计计算公式复习过程

孔板流量计计算公式

0引言 孔板是典型的差压式流量计，它结构简单，制造方便，在柳钢炼铁厂使用广泛，主要用于测量氧气、氮气、空气、蒸汽及煤气等流体流量。由于孔板的流入截面是突然变小的，而流出截面是突然扩张的，流体的流动速度( 情况) 在孔板前后发生了很大的变化，从而且在孔板前后形成了差压，通过测量差压可以反映流体流量大小[1]。但是流量的计算是一个复杂的过程。炼铁厂以往仅仅是通过开方器对孔板前后差压进行开方，然后乘以设计最大流量从而获得实际流量值，如公式（1）所示。 （1） 其中Q ——体积流量，Nm3/h； Q max——设计最大流量，Nm3/h； ΔP ——实际差压，Pa； ΔP设——设计最大差压，Pa。 其实这种方法并不能真实反映准确流量，特别是在压力、温度波动( 变化) 较大的时候，测量出来的流量和真实流量相差较大。所以，流量的计算还需要增加温度、压力补偿。在孔板通用公式中，增加压力、温度补偿的流量计算公式关键是对介质在工况下的密度进行处理，此外还需要孔板设计说明书上的流量系数、孔板开孔直径、膨胀系数、工况密度等参数，公式比较复杂；笔者经过大量的数据统计获得的简易公式则简单得多，只要有孔板的设计最大流量、设计差压和设计压力，即可准确获得实际流量值。

1孔板流量计计算公式 1.1通用计算公式（2） (2) 其中Q——体积流量，Nm3/h； K——系数； d——工况下节流件开孔直径，mm； ε——膨胀系数； α——流量系数； ΔP——实际差压，Pa； ρ——介质工况密度，kg/m3。 公式（2）中的介质工况密度ρ和温度、压力有关，根据克拉珀龙方程，有 （3） P ——压力，单位Pa； V ——体积，单位m3； T ——绝对温度，K； n ——物质的量； R ——气体常数。 相同( 一定) 质量的气体在温度和压力发生变化时，有：

详解孔板流量计

详解孔板流量计 差压式流量计作为经典与最古老的流量计，应用范围最为广泛。不过随着电子式流量计如（电磁、涡街等）流量计的兴起，我们有些新的行业朋友，还真不一定熟悉这种流量计，今天这一期，给大家好好讲解这个差压式流量计。 差压式流量计在化工生产中得到最广泛的应用，也是操作人员最为熟悉的一种流量计，它的节流装置（1）安装在生产工艺管道（2）上，并由引压管（3）和差压变送器（4）三个部分组成流量测量系统(如图3—1所示)。下面对差压式流量计，差压变送器及差压式流量计的安装分别予以介绍。 图3-1 差压式流量计的组成 差压式(也称节流式)流量计是基于流体流动的节流原理，利用流体经节流装置时产生的压力差而实现流量测量的。差压式流量计一般是由能将流体的流量变换成差压信号的节流量(孔扳、喷嘴)和用来测量压差值的差压计或差压变送器及显示仪表组成。 这种流量计，目前在化工、炼油及其它工业中应用很广，应用的历史也较长久，因此已经积累了丰富的实践经验和完整的实验资料。对于常用的孔板、喷嘴等节流装置，国内外已把它们标准化了，并称为“标准节流装置”。因此,这种流量计所用的标准节流装置可以根据计算结果直接投入制造和使用，不必用实验方法进行单独标定。但对于非标准化的特殊节流装置, 在使用时，均应进行个别标定。 一．节流装置的流量测量原理 节流现象及其原理： 流体在有节流装置的管道中流动时，在节流装置前后的管璧处，流体的静压产生差异的现象称为节流现象，如图3—2所示 图3—2 流体流经节流装置时的节流现象

现在，我们对流体流经节流装置前后的变化情况作进一步分析。 连续流动着的流体，在遇到安插在管道内的节流装置时，由于节流装置的截面积比管道的截面积小，形成流体流通面积的突然缩小，在压力作用下，流体的流速增大，挤过节流孔，形成流速的扩大而降低。与此同时，在节流装置前后的管壁处的流体静压力就产生了差异,形成静压力差△p(△p=P1- P2)，如图3-3所示。并且p1>p2， 图3—3 孔扳附近流束及压力分布情况 此即为节流现象,从图中可以看出，节流装置的作用在于造成流束的局部收缩从而产生的压差.并且,流过的流量愈大在节流装置前后所产生的压差也愈大，因此可以通过测量压差来衡量流体流量的大小。由于节流装置造成流束的收缩，同时流体又是保持连续流动的状态,因此在流束截面积最小处的流速达到最大，在流速截面积最小处，流体的静压力最低。 同理，在孔板出口端面处，由于流速已比原来增大，因此静压力仍旧比原来的为低(即图中P2

孔板流量计简易计算公式应用

孔板流量计简易计算公式应用 介绍孔板流量计的计算公式，通过将简易公式和通用公式的对比，发现简易公式更直观，而且计量误差很小，能够满足生产要求，为维护提供了方便。 关键词计量学；孔板；流量；公式；误差 孔板是典型的差压式流量计，它结构简单，制造方便，使用广泛，主要用于测量氧气、氮气、空气、蒸汽及煤气等流体流量。由于孔板的流入截面是突然变小的，而流出截面是突然扩张的，流体的流动速度(情况)在孔板前后发生了很大的变化，从而在孔板前后形成了差压，通过测量差压可以反映流体流量大小。但是流量的计算是一个复杂的过程。炼铁厂以往仅仅是通过开方器对孔板前后差压进行开方，然后乘以设计最大流量从而获得实际流量值，如公式（1）所示。 其中Q ——体积流量，Nm3/h； Qmax——设计最大流量，Nm3/h；? P ——实际差压，Pa； ? P设——设计最大差压，Pa。 其实这种方法并不能真实反映准确流量，特别是在压力、温度波动(变化)较大的时候，测量出来的流量和真实流量相差较大。所以，流量的计算还需要增加温度、压力补偿。 在孔板通用公式中，增加压力、温度补偿的流量计算公式关键是对介质在工况下的密度进行处理，此外还需要孔板设计说明书上的流

量系数、孔板开孔直径、膨胀系数、工况密度等参数，公式比较复杂；经过大量的数据统计获得的简易公式则简单得多，只要有孔板的设计最大流量、设计差压和设计压力，即可准确获得实际流量值。 1、孔板流量计计算公式； 1.1 通用计算公式： 其中Q----体积流量，Nm3/h； K----系数； d----工况下节流件开孔直径，mm；ε----膨胀系数；α----流量系数；? P----实际差压，Pa；ρ----介质工况密度，kg/m3。 公式（2）中的介质工况密度ρ和温度、压力有关，根据克拉珀龙方 程，有（3） P ----压力，单位Pa；V ----体积，单位m3；T ----绝对温度，K； n ----物质的量；R ----气体常数。 相同(一定)质量的气体在温度和压力发生变化时，有： P1----某种状态下气体压强，Pa；V1----某种状态下气体体积，m3；T1----某种状态下气体绝对温度，K；又：
