如何看懂太阳能控制器参数。
当今人民的生活水平上了一个新台阶，加上国家大力提倡新能源，太阳能作为新能源的一种，也逐渐为人们所接受。那在选择太阳能控制器时如何看懂它的相关参数呢。下面以我司的一份说明书说起。

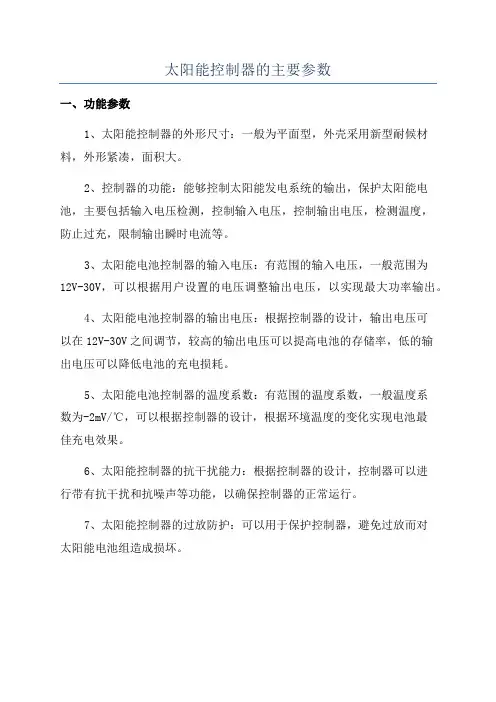

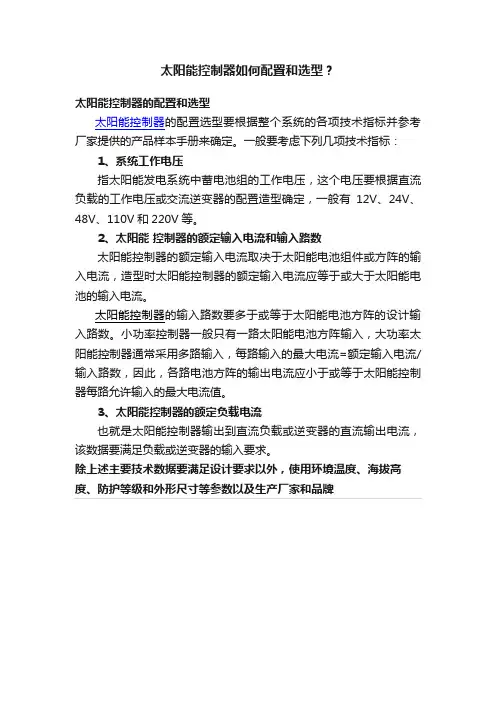

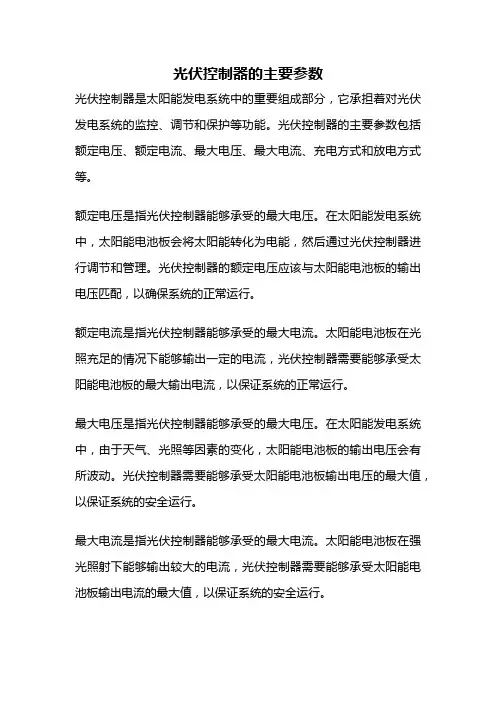

额定充电电流：当太阳能电池板给蓄电池充电时标准充电电流，实际充电电流允许
比标准充电电流稍大，但不能大太多。
额定负载电流：当负载工作时，负载回路的推荐标准电流，最好不要超过此值，以免烧坏控制器

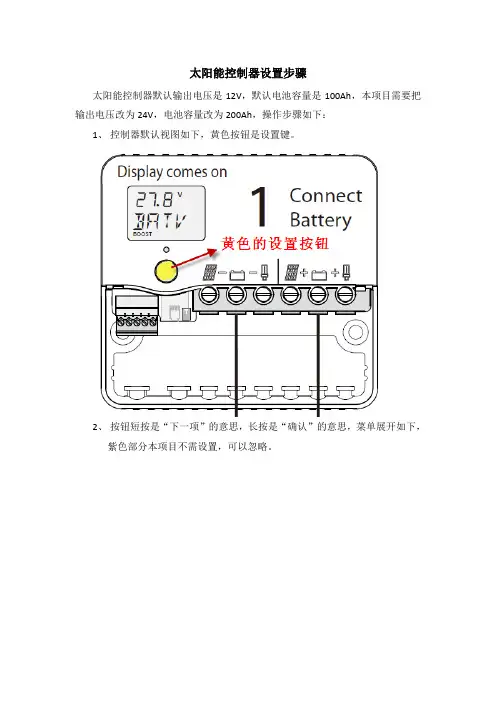

系统电压：也就是说该太阳能控制器推荐的标准正常工作的电压，指你蓄电池和太阳能电池板的标准电压，二者的标准电压需一致。当然实际工作电压只要在一定范围内也是会正常工作的。“□12V；□24V/12V AUTO；”是什么意思呢？“□12V”，是指12V的系统；“□24V/12V AUTO”是指12V和24V自动识别的通用控制器。
过载、短路保护：“1.25倍额定电流60秒”是指当负载电流超过标准的1.25倍60秒后，会进行短路保护；“1.5倍额定电流5秒时过载保护动作”是指当负载电流超过标准的1.5倍5秒后会进行短路保护；“≥3倍额定电流短路保护动作”是指当负载电流超过标准的3倍后，立即进行短路保护。
空载损耗：是指当负载关闭或无负载时太阳能控制器本身损耗的电流。
充电回路压降：电池板给蓄电池充电时，太阳能电池板端口的电压与蓄电池端口的电压的差值
放电回路压降：当负载工作时，蓄电池端口电压与负载输出端口电压的差值
超压保护：当太阳能电池板或蓄电池上的电压超过该值时，太阳能控制器停止工作
工作温度：工业级，是指遵守工业上用的设备的一个工作温度。
提升充电电压：当蓄电池出现过度放电时，太阳能控制器会首先以提升充电的方式给蓄电池充电，此时充电电压即为该值，该充电方式会保持10分钟后进入下一充电方式（直充充电方式）。“14.6V；×2/24V；”是指当太阳能控制器工作在12V 系统时，充电电压是14.6V；当24V时，即×2
直充充电电压：太阳能电池板给蓄电池充电时，首先以该充电方式充电（如蓄电池出现过放，首先是提升充电），此时充电电压即为该值，也会保持10分钟后进入下一充电方式（浮充充电方式）
浮充：当蓄电池电压高于13.2V时，太阳能电池板给蓄电池充电时会以该方式充电，充电电压即为该值，充电时间为直到蓄电池的电压由于自身损耗或放电而低于13.2V时，不会再以该方式充电。
充电返回电压：判断是否进行浮充充电方式的值
温度补偿：由于蓄电池的内阻在不同的温度下是不同的，当温度越高其内阻越小，此时充电电压如不变则充电电压相对于蓄电池偏高，会影响蓄电池寿命；温度越低内阻越高，此时充电电压相对于蓄电池偏低，会影响充电效果.此时相应的充电电压也应调整，调整标准即为此值。“-5mv/℃/2V”指每度每2V，降低5mV。补充：一般蓄电池都是由很小的蓄电池块串联组成的，每块电压为2V，12V的蓄电池为6块。例如12V的蓄电池工作在比常温(25℃)低10℃的情况下，太阳能控制器电压调整值为(-5mV/℃/2V×（-10℃）×12V)=-300mV,即升高电压0.3V
欠压电压：当系统电压低于此值时太阳能控制器会有相应的提示电压低了，但还可以工作。
过放电压：当系统电压低于此值时太阳能控制器会停止工作。
过放返回电压：当系统出现过放后（参考过放电压），系统电压必须达到该值太阳能控制器才会工作。
控制方式：这里的控制方式是指形成充电电流的方式即为PWM方式（plus width modulation)
