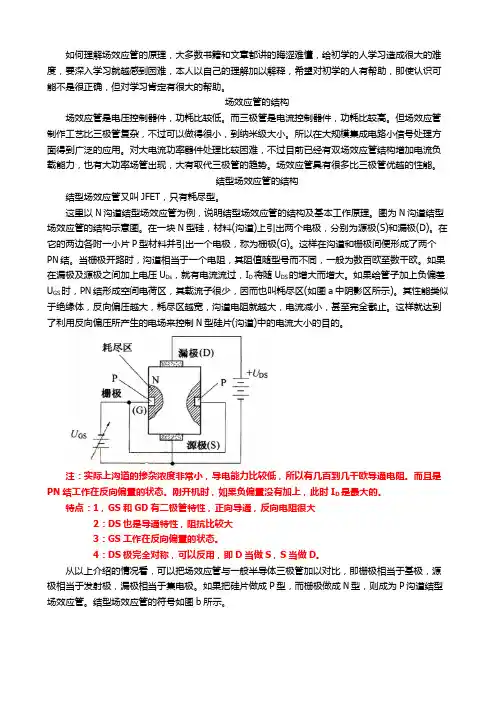

如何理解场效应管的原理，大多数书籍和文章都讲的晦涩难懂，给初学的人学习造成很大的难度，要深入学习就越感到困难，本人以自己的理解加以解释，希望对初学的人有帮助，即使认识可能不是很正确，但对学习肯定有很大的帮助。
场效应管的结构
场效应管是电压控制器件，功耗比较低。而三极管是电流控制器件，功耗比较高。但场效应管制作工艺比三极管复杂，不过可以做得很小，到纳米级大小。所以在大规模集成电路小信号处理方面得到广泛的应用。对大电流功率器件处理比较困难，不过目前已经有双场效应管结构增加电流负载能力，也有大功率场管出现，大有取代三极管的趋势。场效应管具有很多比三极管优越的性能。
结型场效应管的结构
结型场效应管又叫JFET，只有耗尽型。
这里以N沟道结型场效应管为例，说明结型场效应管的结构及基本工作原理。图为N沟道结型场效应管的结构示意图。在一块N型硅，材料(沟道)上引出两个电极，分别为源极(S)和漏极(D)。在它的两边各附一小片P型材料并引出一个电极，称为栅极(G)。这样在沟道和栅极间便形成了两个PN结。当栅极开路时，沟道相当于一个电阻，其阻值随型号而不同，一般为数百欧至数千欧。如果在漏极及源极之间加上电压U Ds，就有电流流过，I D将随U DS的增大而增大。如果给管子加上负偏差U GS时，PN结形成空间电荷区，其载流子很少，因而也叫耗尽区(如图a中阴影区所示)。其性能类似于绝缘体，反向偏压越大，耗尽区越宽，沟道电阻就越大，电流减小，甚至完全截止。这样就达到了利用反向偏压所产生的电场来控制N型硅片(沟道)中的电流大小的目的。
注：实际上沟道的掺杂浓度非常小，导电能力比较低，所以有几百到几千欧导通电阻。而且是PN结工作在反向偏置的状态。刚开机时，如果负偏置没有加上，此时I D是最大的。
特点：1，GS和GD有二极管特性，正向导通，反向电阻很大
2：DS也是导通特性，阻抗比较大
3：GS工作在反向偏置的状态。
4：DS极完全对称，可以反用，即D当做S，S当做D。
从以上介绍的情况看，可以把场效应管与一般半导体三极管加以对比，即栅极相当于基极，源极相当于发射极，漏极相当于集电极。如果把硅片做成P型，而栅极做成N型，则成为P沟道结型场效应管。结型场效应管的符号如图b所示。
符号：
箭头的方向仍然是PN结正向导通的方向。
绝缘栅场效应管MOSFET
结型虽然电压控制方式，但是仍然有少子的飘移形成电流。绝缘栅场效应管是栅极与衬底完全绝缘，所以叫绝缘栅场效应管。
绝缘栅型场效应晶体管在集成电路中被广泛使用，绝缘栅场效应晶体管(MOSFET)分为增强型和耗尽型两大类，每类中又有N沟道和P沟道之分，N沟道又叫PMOS管，P沟道又叫NMOS管。不象双极型晶体管只有NPN和PNP两类，场效应晶体管的种类要多一些。但是它们的工作原理基本相同，所以下面以增强型N沟道场效应晶体管为例来加以说明。
绝缘栅型场效应三极管MOSFET( Metal Oxide Semiconductor FET)。分为
增强型→ N沟道、P沟道
耗尽型→ N沟道、P沟道
N沟道增强型MOSFET的结构示意图和符号见图4.1。其中：
D(Drain)为漏极，相当c；
G(Gate)为栅极，相当b；
S(Source)为源极，相当e。
（衬底断开是是指两个N区没有相连。如果两个相连，靠改变沟道的宽度来控制电流就是耗尽型）
制作过程：
取一块P型半导体作为衬底，用B表示。用氧化工艺生成一层SiO2 薄膜绝缘层。
然后用光刻工艺腐蚀出两个孔。扩散两个高掺杂的N型区。从而形成两个PN结。（绿色部分）
从N型区引出电极，一个是漏极D，一个是源极S。在源极和漏极之间的绝缘层上镀一
层金属铝作为栅极G。
N沟道增强型MOSFET的符号如图所示。左面的一个衬底在内部与源极相连，右面的一个没有
连接，使用时需要在外部连接。
（衬底在内部与源极相连，所以绝缘栅MOSFET的D、S极是不能互换的。箭头的方向仍然是衬底和S极和D极的PN结方向，而栅极没有半导体，只是电容器的一个极板。而结型的箭头是栅极向S极和D极的PN结方向，这就是为什么同样是N沟道，结型和绝缘栅型的箭头方向相反。）
2 N沟道增强型MOSFET的工作原理
对N沟道增强型MOS场效应三极管的工作原理，分两个方面进行讨论，一是栅源电压U GS对沟道会产生影响，二是漏源电压U DS也会对沟道产生影响，从而对输出电流，即漏极电流I D产生影响。
1）．栅源电压U GS的控制作用
先令漏源电压U DS=0，加入栅源电压U GS以后并不断增加。
U GS带给栅极正电荷，会将正对SiO2层的表面下的衬底中的空穴推走，从而形成一层负离子层，即耗尽层，用绿色的区域表示。
（注：耗尽层的载流子减少，导电能力变差）
同时会在栅极下的表层感生一定的电子电荷，若电子数量较多，从而在漏源之间可形成导电沟道。
显然改变U GS就会改变沟道，从而影响I D，这说明U GS对I D的控制作用。
当U GS较小时，不能形成有效的沟道，尽管加有U DS，也不能形成I D。当增加U GS，使I D刚刚出现时，对应的U GS称为开启电压，用U GS(th)或U T表示。
沟道中的电子和P型衬底的多子导电性质相反，称为反型层。此时若加上U DS，就会有漏极电流I D产生。
2）．漏源电压U DS的控制作用
设U GS＞U GS(th)，增加U DS，此时沟道的变化如下。
显然漏源电压会对沟道产生影响，因为源极和衬底相连接，所以加入U DS后，U DS将沿漏到源逐渐降落在沟道内，漏极和衬底之间反偏最大，PN结的宽度最大。所以加入U DS后，在漏源之间会形成一个倾斜的PN结区，从而影响沟道的导电性。
当U DS进一步增加时，I D会不断增加,同时，漏端的耗尽层上移，会在漏端出现夹断，这种状态称为预夹断。
当U DS进一步增加时，漏端的耗尽层向源极伸展，此时I D基本不再增加，增加的U DS基本上降落在夹断区。
3 N沟道增强型MOSFET的特性曲线
N沟道增强型MOSFET的转移特性曲线有两条，转移特性曲线和漏极输出特性曲线。
1)转移特性曲线
N沟道增强型MOSFET的转移特性曲线如左图所示，它是说明栅源电压U GS对漏极电流I D的控制关系，可用这个关系式来表达，这条特性曲线称为转移特性曲线。
转移特性曲线的斜率g m反映了栅源电压对漏极电流的控制作用。g m称为跨导。这是场效应三
单位mS（mA/V）
2)漏极输出特性曲线
当U GS＞U GS(th)，且固定为某一值时，反映U DS对I D的影响，即I D=f(U DS)∣U GS=const这一关系曲线称为漏极漏极输出特性曲线。
场效应三极管作为放大元件使用时，是工作在漏极输出特性曲线水平段的恒流区，从曲线上可以看出U DS对I D的影响很小。但是改变U GS可以明显改变漏极电流I D，这就意味着输入电压对输出电流的控制作用。
曲线分五个区域：
（1）可变电阻区
（2）恒流区（放大区）
（3）截止区
（4）击穿区
（5）过损耗区
从漏极输出特性曲线可以得到转移特性曲线，过程如下：
4 N沟道耗尽型MOSFET
N沟道耗尽型MOSFET的结构和符号如下图所示，它是在栅极下方的SiO2绝缘层中掺入了一定量的正离子。所以当U GS=0时，这些正离子已经感生出电子形成导电沟道。于是，只要有漏源电压，就有漏极电流存在。
当U GS=0时，对应的漏极电流用I DSS表示。当U GS＞0时，将使I D进一步增加。（注：正
电压使导电层导电能力增强。）
U GS＜0时，随着U GS的减小漏极电流逐渐减小，直至I D=0。对应I D=0的U GS称为夹断电压，用符号U GS(off)表示，有时也用U P表示。N沟道耗尽型MOSFET的转移特性曲线如上图所示。
P沟道增强型MOSFET的结构和工作原理
P沟道MOSFET的工作原理与N沟道MOSFET完全相同，只不过导电的载流子不同，供电
电压极性不同而已。这如同双极型三极管有NPN型和PNP型一样。
这都是从讲的比较好的文章中摘录下来的，结型的管子道理好理解，而mos管，大多数的讲解
都如此，不能让人理解。
首先我们看一下太阳能电池，太阳能电池实际就是一个PN结。由于PN结的掺杂性，会在内部形成一个电势差。通常正向导通需要0.4~0.7伏的电压就是克服内电场的。硅管和锗管的电压不同。
而反接的时候，在没有击穿的时候，相当于一个电容器，充满电就不能导电了。变容二极管就
是这种运用。
而在太阳能电池里面，PN结是当电池使用，
在电池的外部，P区的电子会通过电阻到N区和正电荷中和，这种作用会使PN结电压降低。而扩散又会使PN结的电压升高。当达到平衡时，会形成恒定的电流。从能量的角度，PN结从外面吸收能量，转化为电能，电能又通过电阻转化为热能。
下面我们来看场管的工作原理
当场管没有加任何电压时，D极和S极有两个完全相同的PN结，这时N区的电势会比P区高，当，场管在内部把S极和衬底相连时，PN结绝对不会消失，因为PN结电压很小，实际测量只有几毫伏。这时导线可以看成一个小电阻，不能忽略。但可以使PN结电压降低，此时D、S两极的PN 结宽度已经不相等了，而且S极宽度较小。
当给S极和G极加上正向电压的时候，P材料和N材料就和G极构成一个电容器，由于充电效应，栅极带正电，下面相对的N型和P型材料表面就构成另一个极板，都带负电，这样整个表面就成了一个等势面。从而使两个N连在一起了。
但是由于PN结的存在，P衬底和N绝对不会电势相等，这样由于电场的作用，就把P衬底分成两个区。
当VGS很小时，虽然连在一起，但是并不能形成ID，因为这些负电荷被原子核吸附住了。并不能自由移动。同样在PN结之间形成的耗尽层，里面的载流子也很少，只有当VGS增加到一定的程度，下面等势面宽度变宽，负电荷增多，且有可以自由移动的电荷时，才会形成有效的电流，这就是开启电压，所以VGS能起到控制电流的作用。
我们来看一下，电容器的情况，当把一个金属块放在两个电容中间时，出现的情况。
此时的MOS管正是这种情况。
当再DS之间加上电压时，电流流过负极板这一层，会形成电压降。使得负极板各处的电压不相等。我们可以等效为这种情况。把下表面看成一小块一小块的。
这样越靠近S极，两板的电势差越大，充电就越多，导电区域就越宽。反之越靠近D极，两板
的电势差越小，充电就越少，导电区域就越窄。下面的耗尽层这时我们不作讨论。
当ID增加到一定值时，靠近D极的一端会出现电势相等的情况，那么下表面不会感应出负电荷，出现沟道断开的现象，这就是预夹断。
当ID继续增加，就出现完全夹断的情况。
当理解了MOS管的工作原理之后，其它知识就可以循序渐进的进行学习和理解了，不管这种解释是否合理，至少是让人容易理解理解了MOS管的工作原理。
由于结构不一样，测量时也不一样。
1、增强型MOS管，
1）、没有加电压时，GS，GD、DS任意两个脚都是不通的，
2）、如果DS是导通的，不能马上认为是击穿损坏，因为如果先测量GS，因为万用表内部电压，相当于给栅极G充电，DS沟道就联通了。这是应该将栅极G和源极S短路一下，把充电放掉，再测量，如果不通是好的，通就是击穿短路的。
2、耗尽型MOS管的测量方法
耗尽型MOS管的GS和GD都是不通的，但DS是导通的。用万用表给GS加负电压，DS之间
的电阻应该增大。
下面简述一下用C-MOS场效应管（增强型MOS场效应管）
就是将一个P沟道的增强型PMOS场效应管和N沟道的增强型NMOS场效应管组合在一起使用，叫C- MOS场效应管
电路的工作过程如下。当输入端为低电平时，P沟道MOS场效应管导通，输出端与电源正极接通。当输入端为高电平时，N沟道MOS场效应管导通，输出端与电源地接通。在该电路中，P沟道MOS场效应管和N沟道MOS场效应管总是在相反的状态下工作，其相位输入端和输出端相反。很
简单就组成一个反向器。所以在大规模集成电路中使用广泛。
通过这种工作方式我们可以获得较大的电流输出。同时由于漏电流的影响，使得栅压在还没有
到0V，通常在栅极电压小于1到2V时，MOS场效应管既被关断。不同场效应管其关断电压略有不同。也正因为如此，使得该电路不会因为两管同时导通而造成电源短路。
由以上分析我们可以画出原理图中MOS场效应管电路部分的工作过程（见图10）。工作原理
同前所述。
场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。一般的晶体管是由两种极性
的载流子,即多数载流子和反极性的少数载流子参与导电,因此称为双极型晶体管,而FET仅是由多数
载流子参与导电,它与双极型相反,也称为单极型晶体管。它属于电压控制型半导体器件，具有输入电阻高（108～109Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。
VMOS场效应管
VMOS场效应管（VMOSFET）简称VMOS管或功率场效应管，其全称为V型槽MOS场效应管。它是继MOSFET之后新发展起来的高效、功率开关器件。它不仅继承了MOS场效应管输入阻抗高（≥108Ω）、驱动电流小（左右0.1μA左右），还具有耐压高（最高可耐压1200V）、工作电流大（1.5A～100A）、输出功率高（1～250W）、跨导的线性好、开关速度快等优良特性。正是由于它
将电子管与功率晶体管之优点集于一身，因此在电压放大器（电压放大倍数可达数千倍）、功率放
大器、开关电源和逆变器中正获得广泛应用。
众所周知，传统的MOS场效应管的栅极、源极和漏极大大致处于同一水平面的芯片上，其工作电流基本上是沿水平方向流动。VMOS管则不同，从左下图上可以看出其两大结构特点:第一，金属
栅极采用V型槽结构；第二，具有垂直导电性。由于漏极是从芯片的背面引出，所以ID不是沿芯片水平流动，而是自重掺杂N+区（源极S）出发，经过P沟道流入轻掺杂N-漂移区，最后垂直向下到达漏极D。电流方向如图中箭头所示，因为流通截面积增大，所以能通过大电流。由于在栅极与芯
片之间有二氧化硅绝缘层，因此它仍属于绝缘栅型MOS场效应管。
国内生产VMOS场效应管的主要厂家有877厂、天津半导体器件四厂、杭州电子管厂等，典型产品有VN401、VN672、VMPT2等。
场效应管工作原理（1） 场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。一般的晶体管是由两种极性的载流子,即多数载流子和反极性的少数载流子参与导电,因此称为双极型晶体管,而FET仅是由多数载流子参与导电,它与双极型相反,也称为单极型晶体管。它属于电压控制型半导体器件，具有输入电阻高（108～109?）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。 一、场效应管的分类 场效应管分结型、绝缘栅型两大类。结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效应管（JGFET）则因栅极与其它电极完全绝缘而得名。目前在绝缘栅型场效应管中，应用最为广泛的是MOS场效应管，简称MOS管（即金属-氧化物-半导体场效应管MOSFET）；此外还有PMOS、NMOS和VMOS 功率场效应管，以及最近刚问世的πMOS场效应管、VMOS功率模块等。 按沟道半导体材料的不同，结型和绝缘栅型各分沟道和P沟道两种。若按导电方式来划分，场效应管又可分成耗尽型与增强型。结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。 场效应晶体管可分为结场效应晶体管和MOS场效应晶体管。而MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。见下图。 二、场效应三极管的型号命名方法 现行有两种命名方法。第一种命名方法与双极型三极管相同，第三位字母J代表结型场效应管，O代表绝缘栅场效应管。第二位字母代表材料，D是P型硅，反型层是N沟道；C是N型硅P沟道。例如,3DJ6D是结型N沟道场
结型场效应管（ＪＦET)得结构与工作原理1、JＦET得结构与符号 Ｎ沟道JFEＴP沟道ＪFET ２、工作原理（以N沟道JFEＴ为例) N沟道JFET工作时,必须在栅极与源极之间加一个负电压-—VＧS＜0,在D－S间加一个正电压——V DS＞0、 栅极—沟道间得PN结反偏，栅极电流ｉG≈０,栅极输入电阻很高(高达10７Ω以上). Ｎ沟道中得多子(电子)由S向D运动,形成漏极电流iＤ。i D得大小取决于ＶDS得大小与沟道电阻。改变ＶGS可改变沟道电阻，从而改变i D。 主要讨论V GS对i D得控制作用以及VＤS对iＤ得影响。 ①栅源电压ＶGS对i D得控制作用 当VＧS〈0时，PN结反偏,耗尽层变宽，沟道变窄，沟道电阻变大，IＤ减小；ＶＧS更负时，沟道更窄，I D更小；直至沟道被耗尽层全部覆盖，沟道被夹断，IＤ≈０。这时所对应得栅源电压V GS称为夹断电压VＰ。
②漏源电压ＶDS对i D得影响 在栅源间加电压V GS<０，漏源间加正电压ＶDS > 0。则因漏端耗尽层所受得反偏电压为V GD＝V GＳ-V DS，比源端耗尽层所受得反偏电压V GS大，(如:VＧS=-2V, V DS =3V，V P=－９Ｖ,则漏端耗尽层受反偏电压为V GD＝—5V,源端耗尽层受反偏电压为－2V）,使靠近漏端得耗尽层比源端宽,沟道比源端窄,故V DS对沟道得影响就是不均匀得,使沟道呈楔形。 当V DS增加到使VＧD=ＶGS－VＤS＝V P时,耗尽层在漏端靠拢,称为预夹断。 当V DＳ继续增加时，预夹断点下移，夹断区向源极方向延伸。由于夹断处电阻很大,使ＶDＳ主要降落在该区，产生强电场力把未夹断区得载流子都拉至漏极,形成漏极电流IＤ.预夹断后I D基本不随VＤＳ增大而变化。
在P 型衬底上，制作两个高掺杂浓度的N 型区，形成源极（Source ）和漏极（Drian ）,另外一个是栅极（Gate ）.当Vi=Vgs
功率场效应晶体管(MOSFET)原理 功率场效应管(Power MOSFET)也叫电力场效应晶体管，是一种单极型的电压控制器件，不但有自关断能力,而且有驱动功率小,开关速度高、无二次击穿、安全工作区宽等特点。由于其易于驱动和开关频率可高达500kHz，特别适于高频化电力电子装置，如应用于DC/DC变换、开关电源、便携式电子设备、航空航天以及汽车等电子电器设备中。但因为其电流、热容量小，耐压低，一般只适用于小功率电力电子装置。 一、电力场效应管的结构和工作原理 电力场效应晶体管种类和结构有许多种，按导电沟道可分为P沟道和N沟道，同时又有耗尽型和增强型之分。在电力电子装置中，主要应用N沟道增强型。 电力场效应晶体管导电机理与小功率绝缘栅MOS管相同，但结构有很大区别。小功率绝缘栅MOS管是一次扩散形成的器件，导电沟道平行于芯片表面，横向导电。电力场效应晶体管大多采用垂直导电结构，提高了器件的耐电压和耐电流的能力。按垂直导电结构的不同，又可分为2种：V形槽VVMOSFET和双扩散VDMOSFET。 电力场效应晶体管采用多单元集成结构，一个器件由成千上万个小的MOSFET组成。N沟道增强型双扩散电力场效应晶体管一个单元的部面图，如图1(a)所示。电气符号，如图1(b)所示。
电力场效应晶体管有3个端子：漏极D、源极S和栅极G。当漏极接电源正，源极接电源负时，栅极和源极之间电压为0，沟道不导电，管子处于截止。如果在栅极和源极之间加一正向电压U GS，并且使U GS大于或等于管子的开启电压U T，则管子开通，在漏、源极间流过电流I D。U GS超过U T越大，导电能力越强，漏极电流越大。 二、电力场效应管的静态特性和主要参数 Power MOSFET静态特性主要指输出特性和转移特性，与静态特性对应的主要参数有漏极击穿电压、漏极额定电压、漏极额定电流和栅极开启电压等。{{分页}} 1、静态特性 （1）输出特性 输出特性即是漏极的伏安特性。特性曲线，如图2(b)所示。由图所见，输出特性分为截止、饱和与非饱和3个区域。这里饱和、非饱和的概念与GTR不同。饱和是指漏极电流I D不随漏源电压U DS的增加而增加，也就是基本保持不变；非饱和是指地U CS 一定时，I D随U DS增加呈线性关系变化。 （2）转移特性
如何理解场效应管的原理，大多数书籍和文章都讲的晦涩难懂，给初学的人学习造成很大的难度，要深入学习就越感到困难，本人以自己的理解加以解释，希望对初学的人有帮助，即使认识可能不是很正确，但对学习肯定有很大的帮助。 场效应管的结构 场效应管是电压控制器件，功耗比较低。而三极管是电流控制器件，功耗比较高。但场效应管制作工艺比三极管复杂，不过可以做得很小，到纳米级大小。所以在大规模集成电路小信号处理方面得到广泛的应用。对大电流功率器件处理比较困难，不过目前已经有双场效应管结构增加电流负载能力，也有大功率场管出现，大有取代三极管的趋势。场效应管具有很多比三极管优越的性能。 结型场效应管的结构 结型场效应管又叫JFET，只有耗尽型。 这里以N沟道结型场效应管为例，说明结型场效应管的结构及基本工作原理。图为N沟道结型场效应管的结构示意图。在一块N型硅，材料(沟道)上引出两个电极，分别为源极(S)和漏极(D)。在它的两边各附一小片P型材料并引出一个电极，称为栅极(G)。这样在沟道和栅极间便形成了两个PN结。当栅极开路时，沟道相当于一个电阻，其阻值随型号而不同，一般为数百欧至数千欧。如果在漏极及源极之间加上电压U Ds，就有电流流过，I D将随U DS的增大而增大。如果给管子加上负偏差U GS时，PN结形成空间电荷区，其载流子很少，因而也叫耗尽区(如图a中阴影区所示)。其性能类似于绝缘体，反向偏压越大，耗尽区越宽，沟道电阻就越大，电流减小，甚至完全截止。这样就达到了利用反向偏压所产生的电场来控制N型硅片(沟道)中的电流大小的目的。 注：实际上沟道的掺杂浓度非常小，导电能力比较低，所以有几百到几千欧导通电阻。而且是PN结工作在反向偏置的状态。刚开机时，如果负偏置没有加上，此时I D是最大的。 特点：1，GS和GD有二极管特性，正向导通，反向电阻很大 2：DS也是导通特性，阻抗比较大 3：GS工作在反向偏置的状态。 4：DS极完全对称，可以反用，即D当做S，S当做D。 从以上介绍的情况看，可以把场效应管与一般半导体三极管加以对比，即栅极相当于基极，源极相当于发射极，漏极相当于集电极。如果把硅片做成P型，而栅极做成N型，则成为P沟道结型场效应管。结型场效应管的符号如图b所示。

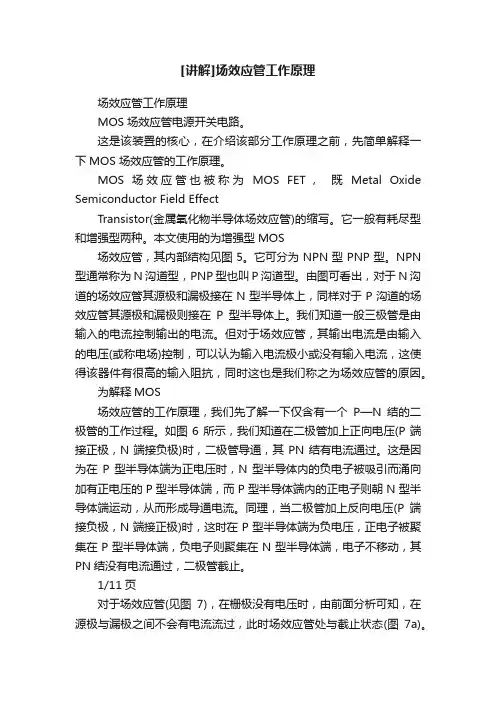

场效应管工作原理 MOS场效应管电源开关电路。 这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。 MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field Effect Transistor（金属氧化物半导体场效应管）的缩写。它一般有耗尽型和增强型两种。本文使用的为增强型MOS场效应管，其内部结构见图5。它可分为NPN型PNP 型。NPN型通常称为N沟道型，PNP型也叫P沟道型。由图可看出，对于N沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。我们知道一般三极管是由输入的电流控制输出的电流。但对于场效应管，其输出电流是由输入的电压（或称电场）控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。
