河北科技大学
课程设计报告
学生姓名：学号：
专业班级：
课程名称：
学年学期：
指导教师：
年月
课程设计成绩评定表
学生姓名学号成绩
专业班级起止时间2011.12.24—2012.11.28 设计题目字符串动画显示
指
导
教
师
评
语
指导教师：
年月日
目录
一、课程设计的目的 (1)
二、设计题目 (1)
三、设计内容要求 (2)
四、设计成员及分工 (2)
五、课程设计的主要步骤 (2)
六、课程设计原理及方案 (3)
七、实现方法 (3)
八、实施结果 (8)
九、总结 (8)
十、体会感受 (8)
一、课程设计的目的
课程设计是以自己动手动脑，亲手设计与调试的。它将基本技能训练、基本工艺知识和创新启蒙有机结合，培养我们的实践和创新能力。课程设计的意义，不仅仅是让我们把所学的理论知识与实践相结合起来，提高自己的实际动手能力和独立思考的能力。作为信息时代的大学生，基本的动手能力是一切工作和创造的基础和必要条件。
课程设计是培养和锻炼学生在学习完本门课后综合应用所学理论知识解决实际工程设计和应用问题的能力的重要教学环节，它具有动手、动脑和理论联系实际的特点，是培养在校工科大学生理论联系实际、敢于动手、善于动手和独立自主解决设计实践中遇到的各种问题能力的一种较好方法。
《微机原理及应用》是一门应用性、综合性、实践性较强的课程，没有实际的有针对性的设计环节，学生就不能很好的理解和掌握所学的技术知识，更缺乏解决实际问题的能力。所以通过有针对性的课程设计，使学生学会系统地综合运用所学的理论知识，提高学生在微机应用方面的开发与设计本领，系统的掌握微机硬软件设计方法。
通过课程设计实践，不仅要培养学生的实际动手能力，检验学生对本门课学习的情况，更要培养学生在实际的工程设计中查阅专业资料、工具书或参考书，掌握工程设计手段和软件工具，并能以图纸和说明书等表达设计思想和结果的能力。培养学生事实求是和严肃认真的工作态度。
通过设计过程，要求学生熟悉和掌握微机系统的软件设计的方法、设计步骤，使学生得到微机开发应用方面的初步训练。让学生独立或集体讨论设计题目的系统方案论证设计、编程、软件调试、查阅资料、编写说明书等问题，真正做到理论联系实际，提高动手能力和分析问题、解决问题的能力，实现由学习知识到应用知识的初步过渡。通过本次课程设计使学生熟练的熟练掌握微机系统的设计方法，熟练应用8086汇编语言编写应用程序和实际设计中的软件调试方法和步骤，熟悉微机系统的软件开发工具的使用方法。
二、设计题目
字符串动画显示
三、设计内容要求
1、菜单
内容包括：①输入字符串；②字符串动画显示；③退出。
2、输入字符串
选择该项后，可以输入一个字符串。该字符串即为动画显示时所显示的字符串。
3、字符串动画显示
所显示字符串在一矩形框内从无到有，一半从左另一半从右向中间移动，当两半相遇时停止移动，当按下R键后重复从两边到中间移动的动作，直到按下Q 键，停止字符串动画显示返回到主菜单。
4、在主菜单中选择退出项，则结束程序返回DOS。
四、设计成员及分工
我主要负责程序的生成和初步调试
五、课程设计的主要步骤
课程设计可以分为硬件设计和软件设计两个部分，其设计过程可以归纳为以下所述的四个步骤：
1．总体设计
本阶段的任务是通过调查研究，查阅资料来初步确定系统结构的总体方案，其中主要涉及到硬件和软件的功能划分。
应用系统中硬件和软件具有一定的互换性，即某些功能既可以用硬件实现也可以用软件实现。一般说来，用硬件实现的优点是可以提高系统的工作速度，但会增加电路的复杂性和硬件成本；而用软件代替某些硬件的功能可以使电路简化，便于修改设计，降低硬件成本，但软件工作量增大。
总体设计时，必须在硬件和软件之间权衡，分工明确，然后分头开始设计
2．硬件设计过程
利用实验箱的硬件资源，结合课程设计题目，设计硬件原理图，搭建硬件电路。
3．软件设计过程
（1）采用模块化程序结构设计软件，可将整个软件分成若干功能模块。
（2）画出程序流程图。
（3）根据流程图，编写源程序。
（4）上机调试程序
4．软、硬件联调
六、课程设计原理及方案
主程序流程图
七、实现方法
CODE SEGMENT
ASSUME CS:CODE,DS:CODE
START: MOV AX,CODE
MOV DS,AX
MOV AX,0B800H
MOV ES,AX
Y
段地址初始化
进入DOS窗口
输出提示信息
输入字符串
字符串动态显示
数码管数据输出
开始
按Q键
结束
R
CLD
AGAIN: MOV AX,3 INT 10H
LEA DX,MENU
MOV AH,9
INT 21H
INPUT:
MOV AH,0
INT 16H
CMP AL,'1'
JNZ CP2
CALL SUB01
JMP INPUT
CP2:CMP AL,'2' JNZ CP3
CALL SUB02
JMP AGAIN
CP3:CMP AL,'3' JNZ INPUT
LEA DX,MESG
MOV AH,9
INT 21H
MOV AH,1
INT 21H
MOV AH,4CH
INT 21H
DELAY PROC PUSH CX
PUSH DX
MOV DX,1000
D1:MOV CX,0FFFFH LOOP $
DEC DX
JNZ D1
POP DX
POP CX
RET
DELAY ENDP
SUB01:
MOV AX,0E0DH
INT 10H
MOV AL,0AH
INT 10H
LEA DX,STR
MOV AH,0AH
INT 21H
MOV AX,0E0AH
RET
SUB02:
CMP STR+1,2 JNB Y2
JMP QUIT
Y2:CALL LINE @Y2:
XOR AX,AX MOV CNT1,AX MOV CNT5,AX MOV DL,60-2 MOV AL,STR+1 SUB DL,AL MOV DH,0
MOV CNT3,DX MOV BL,AL
INC AL
SHR AL,1
CBW
MOV CNT2,AX SUB BL,AL MOV BH,0
MOV CNT4,BX
Y3:
MOV BP,ES PUSH DS
POP ES
MOV DI,1000H MOV CX,CNT1 JCXZ U1
MOV AL,20H REP STOSB
U1:LEA SI,BUF MOV CX,CNT2 REP MOVSB MOV CX,CNT3 JCXZ U2
MOV AL,20H REP STOSB
U2:MOV CX,CNT4 REP MOVSB MOV CX,CNT5 JCXZ U3
MOV AL,20H REP STOSB
U3:
SHOW:
MOV AH,0AH
MOV SI,1000H
MOV DI,LEFT
MOV CX,60-2
PPP:
LODSB
STOSW
LOOP PPP
CALL DELAY
CMP CNT3,0
JZ @INPUT
INC CNT1
INC CNT5
DEC CNT3
CMP CNT3,0
JZ KK2
DEC CNT3
KK2: JMP Y3
@INPUT:
MOV AH,0
INT 16H
CMP AH,10H
JZ SSS
CMP AH,13H
JNZ @INPUT
CMP CNT3,0
JNZ @REP
JMP @Y2
@REP:JMP Y3
SSS:
MOV STR+1,0
QUIT:
LEA SI,CNT1
XOR AX,AX
MOV CX,5
KK3:MOV [SI],AX INC SI
INC SI
LOOP KK3
XOR DI,DI
MOV CX,80*25
MOV AX,720H
REP STOSW
RET
LINE:
MOV DI,(18*80+10)*2 MOV AL,201
STOSW
MOV CX,60-2
MOV AL,205
REP STOSW
MOV AL,187
STOSW
ADD DI,20*2
MOV AL,186
STOSW
MOV LEFT,DI
MOV CX,60-2
MOV AL,20H
REP STOSW
MOV RIGHT,DI
MOV AL,186
STOSW
ADD DI,20*2
MOV AL,200
STOSW
MOV CX,60-2
MOV AL,205
REP STOSW
MOV AL,188
STOSW
RET
MENU DB 5 DUP(0AH)
DB 31 DUP(' '),'MAIN MENU',0DH,0AH
DB 25 DUP(' '),201,21 DUP(205),187,0DH,0AH
DB 25 DUP(' '),186,' 1.INPUT A STRING ...',186,0DH,0AH DB 25 DUP(' '),186,' 2.DISPLAY MODEL ... ',186,0DH,0AH DB 25 DUP(' '),186,' 3.RETURN TO DOS ... ',186,0DH,0AH DB 25 DUP(' '),200,21 DUP(205),188,0DH,0AH
DB 28 DUP(' '),'CHOICE(1,2,3):$'
MESG DB 0DH,0AH,0DH,0AH,9,'PRESS ANY KEY TO EXIT ...$'
CNT1 DW 0
CNT2 DW 0
CNT3 DW 0
CNT4 DW 0
CNT5 DW 0
NUM DW 2
LEFT DW 0
RIGHT DW 0
STR DB 21
DB 0
BUF DB 0DH,20 DUP(0)
CODE ENDS
END START
八、实施结果
所显示字符串在一矩形框内从无到有，一半从左另一半从右向中间移动，当两半相遇时停止移动，当按下R键后重复从两边到中间移动的动作，直到按下Q 键，停止字符串动画显示返回到主菜单。
九、总结
总的来说,在整个设计的过程中,对文件的知识有了相当程度的了解掌握,基本上学会了对图的操作等。在对文件的自学过程中也认识，在学习的过程中要灵活的把所学的知识运用到实践当中，并且还要巩固练习和运用，这样才可以牢牢的记住。试验也对数据结构的知识进行了复习，尤其是结构体的定义、地址与引用的合理使用以及记录指针的使用也认识到数据结构在实践运用中的重要性，在对程序不断的修改和逐步改进提升的过程中，积累了不少经验，为在以后的学习和实践应用奠定了一定的基础。
十、体会感受
通过对这程序的制作，使我对汇编语言的基本知识的使用更加熟练，同时也增加了我对汇编语言的一些认识，在作业完成过程中通过和同学的交流，也增加了合作的技巧。通过查阅资料也学到了一些课本上没有的东西，拓宽了自己的知识面，增加了学好汇编语言的信心。
在这次课程设计中，我真正体会到了合作的重要性，遇到很多问题时，当我看书查资料不能解决时，这是去找同学讨论一下，收获很大，可以使很多问题迎刃而解，直到问题最终解决。
不可否认，本程序存在不少缺点和不足，但通过这次课程设计的却找出了自己在学习上的不足，对以后的工作也有指导作用。我相信在以后的学习中会克服这些不足，达到熟练掌握汇编语言的目的。
这次课程设计受益非浅，学到了不少知识，同时也认识到自身的不足，需要加强自身训练，学以致用，学会自我总结，吸取教训，积累经验，在学习和实践中来不断的提升自己。
WORD格式微机原理课程设计 设计题目交通灯的设计 实验课程名称微机原理 姓名王培培 学号080309069 专业09自动化班级2 指导教师张朝龙 开课学期2011至2012学年上学期
一、实验设计方案 实验名称：交通灯的设计实验时间：2011/12/23 小组合作：是□否?小组成员：无 1、实验目的： 分析实际的十字路口交通灯的亮灭过程，用实验箱上的8255实现交通灯的控制。（红，黄，绿三色灯） 2、实验设备及材料： 微机原理和接口技术实验室的实验箱和电脑设备等。 3、理论依据： 此设计是通过并行接口芯片8255A和8086计算机的硬件连接，以及通过8253延时的方法，来实现十字路口交通灯的模拟控制。 如硬件连接图所示（在后），红灯（RLED），黄灯（YLEDD）和绿灯（GLED）分别接在8255 的A，B，C口的低四位端口，PA0，PA1，PA2，PA3分别接1，2，3，4（南东北西）路口的红灯，B，C口类推。8086工作在最小模式，低八位端口AD0~AD7接到8255和8253的D0~D7，AD8~AD15通过地址锁存器8282，接到三八译码器，译码后分别连到8255和8253的CS片选端。8253的 三个门控端接+5V，CLOCK0接由分频器产生的1MHZ的时钟脉冲，OUT0接到CLOCK1和CLOCK，2 OUT1接到8086的AD18，8086通过检测此端口是否有高电平来判断是否30s定时到。OUT2产生 1MHZ方波通过或门和8255的B口共同控制黄灯的闪烁。8255三个口全部工作在方式0既基本 输入输出方式，红绿灯的转换由软件编程实现。
4、实验方法步骤及注意事项： ○1设计思路 红，黄，绿灯可分别接在8255的A口，B口和C口上，灯的亮灭可直接由8086输出0，1 控制。 设8253各口地址分别为：设8253基地址即通道0地址为04A0H，通道1为04A2H，通道2 为04A4H，命令控制口为04A6H。 黄灯闪烁的频率为1HZ，所以想到由8253产生一个1HZ的方波，8255控制或门打开的时 间，在或门打开的时间内，8253将方波信号输入或门使黄灯闪烁。 由于计数值最大为65535,1MHZ/65536的值远大于2HZ,所以采用两个计数器级联的方 式,8253通道0的clock0输入由分频器产生的1MHZ时钟脉冲，工作在方式3即方波发生器方 式，理论设计输出周期为0.01s的方波。1MHZ的时钟脉冲其重复周期为T=1/1MHZ=1s，因此 通道0的计数初值为10000=2710H。由此方波分别作为clock1和clock2的输入时钟脉冲，所以 通道1和通道2的输入时钟频率为100HZ，通道1作计数器工作在方式1，计数初值3000=BB8H 既30s，计数到则输出一个高电平到8255的PA7口，8255将A口数据输入到8086，8086检测 到高电平既完成30s定时。通道2工作在方式3需输出一个1HZ的方波，通过一个或门和8086 共同控制黄灯的闪烁，因此也是工作在方波发生器方式，其计数初值为100=64H，将黄灯的状态 反馈到8055的端口PB7和PC7，同样输入到8086，8086通过两次检测端口状态可知黄灯的状态 变化，计9次状态变化可完成5次闪烁。 三个通道的门控信号都未用，均接＋5V即可。 ○ 2硬件原理及电路图 由于8255A与8086CPU是以低八位数据线相连接的，所以应该是8255A的A1、A 0 线分别与 8086CPU的A2、A线相连，而将8086的 1 A 0 线作为选通信号。如果是按8255A内部地址来看， 则在图中它的地址是PA口地址即(CS+000H)，PB口地址为(CS+001H)，PC口地址为(CS+002H)，
南通大学电子信息学院 微机原理课程设计 报告书 课题名： 班级： 姓名： 学号： 指导老师： 日期: xxx
目录 1.设计目的 (2) 2.设计内容 (2) 3.设计要求 (2) 4.设计原理 (3) 5.硬件电路图 (3) 6.程序代码 (5) 7.程序及硬件系统调试情况 (19) 8.设计总结与体会 (19)
一、设计目的 课程设计是培养和锻炼学生在学习完本门课后综合应用所学理论知识，解决实际工程设计和应用问题的能力的重要教学环节。它具有动手、动脑和理论联系实际的特点，是培养在校工科大学生理论联系实际、敢于动手、善于动手和独立自主解决设计实践中遇到的各种问题能力的一个重要教学环节。 通过课程设计，要求学生熟悉和掌握微机系统的软件、硬件设计的方法、设计步骤，使学生得到微机开发应用方面的初步训练。让学生独立或集体讨论设计题目的总体设计方案、编程、软件硬件调试、编写设计报告等问题，真正做到理论联系实际，提高动手能力和分析问题、解决问题的能力，实现由学习知识到应用知识的初步过渡。通过本次课程设计使学生熟练掌握微机系统与接口扩展电路的设计方法，熟练应用8086汇编语言编写应用程序和实际设计中的硬软件调试方法和步骤，熟悉微机系统的硬软件开发工具的使用方法。 通过课程设计实践，不仅要培养学生事实求是和严肃认真的工作态度，培养学生的实际动手能力，检验学生对本门课学习的情况，更要培养学生在实际的工程设计中查阅资料，撰写设计报告表达设计思想和结果的能力。 二、设计内容 设计一个电压报警器，要求采集实验箱提供的0~5V的电压，当输入电压在3V以内，显示电压值，如2.42。当输入电压超过3V，显示ERR，并报警。电压值可在七段数码管显示，点阵广告屏显示或液晶屏显示。报警形式自行设计，
微机原理课程设计报告 课程设计是每一个大学生在大学生涯中都不可或缺的， 它使我们在实践中了巩固了所学的知识、在实践中锻炼自己的动手能力，本文就来分享一篇微机原理课程设计报告，希望对大家能有所帮助！ 微机原理课程设计报告（一）以前从没有学过关于 汇编语言的知识，起初学起来感觉很有难度。当知道要做课程设计的时候心里面感觉有些害怕和担心，担心自己不会或者做不好。但是当真的要做的时候也只好进自己作大的努力去做，做到自己最好的。 我们在这个过程中有很多自己的感受，我想很多同学都 会和我有一样的感受，那就是感觉汇编语言真的是很神奇，很有意思。我们从开始的担心和害怕渐渐变成了享受，享受着汇编带给我们的快乐。看着自己做出来的东西，心里面的感觉真的很好。虽然我们做的东西都还很简单，但是毕竟是我们自己亲手，呵呵，应该是自己亲闹做出来的。很有成就感。 我想微机原理课程设计和其他课程设计有共同的地方， 那就是不仅加深和巩固了我们的课本知识，而且增强了我们自己动脑，自己动手的能力。但是我想他也有它的独特指出，那就是让我们进入一个神奇的世界，那就是编程。对于很多学过汇编或者其他的类似程序的同学来说，这不算新奇，但是对于我来说真的新奇，很有趣，也是我有更多的兴趣学习微机原理和其他的汇编。 微机原理与接口技术是一门很有趣的课程，任何一个计 算机系统都是一个复杂的整体，学习计算机原理是要涉及到整体的每一部分。讨论某一部分原理时又要涉及到其它部分的工作原理。这样一来，不仅不能在短时间内较深入理解计算机的工作原理，而且也很难孤立地理解某一部分的工作原理。所以，在循序渐进的课堂教学过程中，我总是处于“学会了一些新知识，弄清了一些原来保留的问题，又出现了些新问题”的循环中，直到课程结束时，才把保留的问题基本搞清楚。 学习该门课程知识时，其思维方法也和其它课程不同，
微型计算机技术课程设计 指导教师： 班级： 姓名： 学号： 班内序号： 课设日期： _________________________
目录 一、课程设计题目................. 错误！未定义书签。 二、设计目的..................... 错误！未定义书签。 三、设计内容..................... 错误！未定义书签。 四、设计所需器材与工具 (3) 五、设计思路..................... 错误！未定义书签。 六、设计步骤(含流程图和代码) ..... 错误！未定义书签。 七、课程设计小结 (36)
一、课程设计题目：点阵显示系统电路及程序设计 利用《汇编语言与微型计算机技术》课程中所学的可编程接口芯片8253、8255A、8259设计一个基于微机控制的点阵显示系统。 二、设计目的 1．通过本设计，使学生综合运用《汇编语言与微型计算机技术》、《数字电子技术》等课程的内容，为今后从事计算机检测与控制工作奠定一定的基础。 2．掌握接口芯片8253、8255A、8259等可编程器件、译码器74LS138、8路同相三态双向总线收发器74LS245、点阵显示器件的使用。 3．学会用汇编语言编写一个较完整的实用程序。 4．掌握微型计算机技术应用开发的全过程，包括需求分析、原理图设计、元器件选用、布线、编程、调试、撰写报告等步骤。 三、设计内容 1．点阵显示系统启动后的初始状态 在计算机显示器上出现菜单： dot matrix display system 1.←left shift display 2.↑up shift display 3.s stop 4.Esc Exit 2．点阵显示系统运行状态 按计算机光标←键，点阵逐列向左移动并显示：“微型计算机技术课程设计，点阵显示系统，计科11302班，陈嘉敏，彭晓”。 按计算机光标↑键，点阵逐行向上移动并显示：“微型计算机技术课程设计，点阵显示系统，计科11302班，陈嘉敏，彭晓”。 按计算机光标s键，点阵停止移动并显示当前字符。 3．结束程序运行状态 按计算机Esc键，结束点阵显示系统运行状态并显示“停”。 四．设计所需器材与工具 1．一块实验面包板(内含时钟信号1MHz或2MHz)。 2．可编程芯片8253、8255、74LS245、74LS138各一片，16×16点阵显示器件一片。
汇编语言程序设计实验 一、实验内容 1.学习并掌握IDE86集成开发环境的使用，包括编辑、编译、链接、 调试与运行等步骤。 2.参考书例4-8，P165 （第3版161页）以单步形式观察程序的 执行过程。 3.修改该程序，求出10个数中的最大值和最小值。以单步形式观 察，如何求出最大值、最小值。 4.求1到100 的累加和，并用十进制形式将结果显示在屏幕上。 要求实现数据显示，并返回DOS状态。 二、实验目的 1.学习并掌握IDE86集成开发环境的使用 2.熟悉汇编语言的基本算法，并实际操作 3.学会利用IDE86进行debug的步骤 三、实验方法 1.求出10个数中的最大值和最小值 (1)设计思路：利用冒泡法，先对数据段的10个数字的前2个比 较，把二者中大的交换放后面。在对第二个和第三个数比较，把 二者中较大的交换放后面，依此类推直到第十个数字。这样第十 位数就是10个数里面最大的。然后选出剩下9个数字里面最大 的，还是从头开始这么做，直到第九个数字。以此类推直到第一 个数字。
(2)流程图 2.求1到100 的累加和，并用十进制形式将结果显示在屏幕上。 要求实现数据显示，并返回DOS状态
(1)设计思路：结果存放在sum里面，加数是i(初始为1)，进行 100次循环，sum=sum+I，每次循环对i加1. (2)流程图： 四、 1.求出10个数中的最大值和最小值
DSEG SEGMENT NUM DB -1,-4,0,1,-2,5,-6,10,4,0 ;待比较数字 DSEG ENDS CODE SEGMENT ASSUME DS:DSEG,CS:CODE START:MOV AX,DSEG MOV DS,AX LEA SI,NUM MOV DX,SI MOV CL,9 ;大循环计数寄存器初始化 NEXT1:MOV BL,CL ;大循环开始，小循环计数器初始化MOV SI,DX NEXT2:MOV AL,[SI+1] CMP [SI],AL ;比较 JGGONE ;如果后面大于前面跳到小循环末尾CHANGE:MOV AH,[SI] ;交换 MOV [SI+1],AH MOV [SI],AL JMP GONE GONE:add SI,1 DEC BL JNZ NEXT2
微机接口课程设计报告 （题目：模拟自动门） 指导老师郭兰英 班级2015240204
目录 一概述 (1) 1.1 课程设计名称 (1) 1.2 课程设计要求 (1) 1.3 课程设计目的 (1) 二设计思想 (1) 三实施方案 (2) 3.1 获得传感器和“门”的状态 (2) 3.2 驱动步进电机和点阵模块 (2) 3.3 实现硬件延时 (3) 四硬件原理 (3) 4.1 中断控制器8259 (4) 4.2并行接口8255 (4) 4.3 定时/计数器8254 (5) 4.4 点阵LED显示屏 (5) 4.5 步进电机 (6) 4.6 红外距离传感器 (7) 五软件流程 (8) 六程序运行结果及分析 (11) 6.1 开门状态 (11) 6.2 关门状态 (12) 6.3 关门操作进行时中断到开门操作 (14)
6.4特殊状态 (15) 七个人感想 (16) 八附录 (18)
一、概述 1.1课程设计名称 模拟自动门 1.2课程设计要求 1)用汇编语言编程完成硬件接口功能设计。 2)硬件电路基于80x86微机接口。 3)程序功能包含:步进电机转动、点阵显示开关门、传感器检测是否有人、8254延时。 4)传感器检测有人时开门，门全开后延时几秒关门，若关门时检测到有人，立刻开门。 1.3课程设计目的 通过本课程设计，让学生对微机系统有一个较面的理解，对典型数字接口电路的应用技术有一个较深入的掌握，并对应用系统进行硬件原理和软件编程进行分析、设计和调试，达到基本掌握简单微型计算机应用系统软硬件的设计方法，提高项目开发能力的目的。要求同学分组完成课题，写出课程设计说明书，画出电路原理图，说明工作原理，编写设计程序及程序流程图。 二、设计思想 本程序主要功能是模拟商场等公共场所的自动门，实现有物体靠近并被传感器检测到时发生一系列变化的效果，模拟实现开门关门的功能。 为了尽量模拟真实场景下的自动门状态变化，本程序主要可以实现以下功能： 1、当传感器可检测范围内检测到物体，并且“门”为“关”的状态，立即“打开门”，即用一系列的硬件动作模拟自动门打开的动作和状态。 2、当“门”完全打开后一段时间后，传感器范围内检测不到物体时，立即“关闭门”, 用一系列的硬件动作模拟自动门关闭的动作和状态。
西安交通大学实验报告 课程_微机与接口技术第页共页 系别__生物医学工程_________实验日期:年月日 专业班级_____组别_____交报告日期:年月日 姓名__ 学号__报告退发 ( 订正、重做 ) 同组人_教师审批签字 实验一汇编语言程序设计 一、实验目的 1、掌握Lab6000p实验教学系统基本操作； 2、掌握8088/8086汇编语言的基本语法结构； 3、熟悉8088/8086汇编语言程序设计基本方法 二、实验设备 装有emu8086软件的PC机 三、实验内容 1、有一个10字节的数组，其值分别是80H，03H，5AH，FFH，97H，64H，BBH，7FH，0FH，D8H。编程并显示结果： 如果数组是无符号数，求出最大值，并显示； 如果数组是有符号数，求出最大值，并显示。 2、将二进制数500H转换成二－十进制（BCD）码，并显示“500H的BCD是：” 3、将二－十进制码（BCD）7693转换成ASCII码，并显示“BCD码7693的ASCII是：” 4、两个长度均为100的内存块，先将内存块1全部写上88H，再将内存块1的内容移至内存块2。在移动的过程中，显示移动次数1，2 ，3…0AH…64H（16进制－ASCII码并显示子
程序） 5、键盘输入一个小写字母(a~z)，转换成大写字母 显示：请输入一个小写字母(a~z)： 转换后的大写字母是： 6、实现4字节无符号数加法程序，并显示结果，如99223344H + 99223344H = xxxxxxxxH 四、实验代码及结果 1.1、实验代码： DATA SEGMENT SZ DB 80H,03H,5AH,0FFH,97H,64H,0BBH,7FH,0FH,0D8H;存进数组 SHOW DB 'THE MAX IS: ','$' DATA ENDS CODE SEGMENT ASSUME CS:CODE,DS:DATA START: MOV AX,DATA ;把数据的基地址赋给DS MOV DS,AX MOV DX,OFFSET SHOW ;调用DOS显示字符串 MOV AH,09H INT 21H MOV SI ,OFFSET SZ ;数组的偏移地址赋给SI MOV CX,10 ;存进数组的长度给CX MOV DH,80H ;将数组的第一个数写进DH NEXT: MOV BL,[SI] ;将数组的第一个数写进BL CMP DH,BL ;比较DH和BL中数的到校 JAE NEXT1 ;如果DH中的数大于BL中，将跳转到NEXT1 MOV DH,BL ;如果DH中的数小于BL中，将BL中的数赋给DH NEXT1: INC SI ;偏移地址加1 LOOP NEXT;循环，CX自减一直到0，DH中存数组的最大值 ;接下来的程序是将将最大值DH在屏幕上显示输出 MOV BX,02H NEXT2: MOV CL,4 ROL DH,CL ;将DH循环右移四位
《微型计算机原理与接口技术》 上机实验 学院：电子科学与工程 专业：电磁场与无线技术 姓名：陈秀慧 课程号：B0300062S 学号： B14020604 任课老师：欧晓鸥 2016年 3 月 21日
一、实验目的 熟悉第四章汇编语言程序设计中简化段定义格式，汇编语言循环结构的实现，DOS功能的调用等功能，以及算术运算程序设计中字符串处理程序设计中内容的显示，十六进制ASCII码与各数值的转化，比较搜索等命令。 二、实验任务 1.在微型计算机上用汇编语言编程完成实验内容所规定的实验； 2.记录源代码和程序调试过程； 3.完成实验报告。 三、主要仪器设备 硬件：微型计算机 软件：未来汇编 四、实验内容 上机题1.显示5行HELLO 源程序： .486 DATA SEGMENT USE16 MESG DB 'HELLO' DB 0,0,0 DATA ENDS CODE SEGMENT USE16 ASSUME CS:CODE,DS:DATA BEG: MOV AX,DATA MOV DS,AX MOV ES,AX MOV CX,5 LL1: MOV MESG+5,0DH MOV MESG+6,0AH MOV MESG+7,'$' CALL DISP MOV MESG+5,0 MOV MESG+6,0 MOV MESG+7,0 LOOP LL1 MOV AH,4CH INT 21H DISP PROC MOV AH,9 MOV DX,OFFSET MESG INT 21H RET
DISP ENDP CODE ENDS END BEG 运行结果： 上机题2.询问用户姓名并等待输入，用户输入姓名后按回车键程序再把输入的姓名复制显示在屏幕上 源程序： .586 DATA SEGMENT USE16 MESG DB 'What is your name?$' MESG2 DB '?(Y/N)$' BUF DB 30 DB ? DB 30 DUP(?) DATA ENDS CODE SEGMENT USE16 ASSUME CS:CODE,DS:DATA BEG: MOV AX,DATA MOV DS,AX AGAIN:MOV AH,9 MOV DX,OFFSET MESG INT 21H MOV AH,0AH MOV DX,OFFSET BUF
河北科技大学 课程设计报告 学生姓名：学号： 专业班级： 课程名称： 学年学期： 指导教师： 年月
课程设计成绩评定表 学生姓名学号成绩 专业班级起止时间2011.12.24—2012.11.28 设计题目字符串动画显示 指 导 教 师 评 语 指导教师： 年月日
目录 一、课程设计的目的 (1) 二、设计题目 (1) 三、设计内容要求 (2) 四、设计成员及分工 (2) 五、课程设计的主要步骤 (2) 六、课程设计原理及方案 (3) 七、实现方法 (3) 八、实施结果 (8) 九、总结 (8) 十、体会感受 (8)
一、课程设计的目的 课程设计是以自己动手动脑，亲手设计与调试的。它将基本技能训练、基本工艺知识和创新启蒙有机结合，培养我们的实践和创新能力。课程设计的意义，不仅仅是让我们把所学的理论知识与实践相结合起来，提高自己的实际动手能力和独立思考的能力。作为信息时代的大学生，基本的动手能力是一切工作和创造的基础和必要条件。 课程设计是培养和锻炼学生在学习完本门课后综合应用所学理论知识解决实际工程设计和应用问题的能力的重要教学环节，它具有动手、动脑和理论联系实际的特点，是培养在校工科大学生理论联系实际、敢于动手、善于动手和独立自主解决设计实践中遇到的各种问题能力的一种较好方法。 《微机原理及应用》是一门应用性、综合性、实践性较强的课程，没有实际的有针对性的设计环节，学生就不能很好的理解和掌握所学的技术知识，更缺乏解决实际问题的能力。所以通过有针对性的课程设计，使学生学会系统地综合运用所学的理论知识，提高学生在微机应用方面的开发与设计本领，系统的掌握微机硬软件设计方法。 通过课程设计实践，不仅要培养学生的实际动手能力，检验学生对本门课学习的情况，更要培养学生在实际的工程设计中查阅专业资料、工具书或参考书，掌握工程设计手段和软件工具，并能以图纸和说明书等表达设计思想和结果的能力。培养学生事实求是和严肃认真的工作态度。 通过设计过程，要求学生熟悉和掌握微机系统的软件设计的方法、设计步骤，使学生得到微机开发应用方面的初步训练。让学生独立或集体讨论设计题目的系统方案论证设计、编程、软件调试、查阅资料、编写说明书等问题，真正做到理论联系实际，提高动手能力和分析问题、解决问题的能力，实现由学习知识到应用知识的初步过渡。通过本次课程设计使学生熟练的熟练掌握微机系统的设计方法，熟练应用8086汇编语言编写应用程序和实际设计中的软件调试方法和步骤，熟悉微机系统的软件开发工具的使用方法。 二、设计题目
合肥工业大学 计算机与信息学院 课程设计 课程：微机原理与接口技术设计专业班级：计算机科学与技术x班学号： 姓名：
一、设计题目及要求： 【课题6】数字时钟 1．通过8253 定时器作产生秒脉冲定时中断。在中断服务程序中实现秒、分、小时的进位（24小时制）。 2．在七段数码管上显示当前的时分秒（例如，12 点10 分40 秒显示为121040）。 3．按“C”可设置时钟的时间当前值（对准时间）。 二、设计思想： 总体思想： 1、功能概述： 实验箱连线： 本实验建立在Dais实验箱基础上完成的基本连线及程序如下: 138译码器： A,B,C,D,分别连接A2,A3,A4,GS； y0连接8253的CS片选信号； y1连接8259的CS片选信号； 8253连线： 分频信号T2接8253的CLK0； 8253的OUT0接8259的IR7； 8253的gate信号接+5V； 8259连线： 8259的数据线接入数据总线；
本程序包括显示模块，键盘扫描模块，时间计数模块，设置模块等几个模块， （1）程序运行后，LED显示000000初始值，并且开始计数 （2）按C键进行设置初始时间，考虑到第一个数只能是0，1，2，当第一个数显示2时第二个数只能显示0~4，同理下面各位应满足时钟数值的合理的取值； （3）在手动输入初始值时，按D键进行回退1位修改已设置值，连续按D键可以全部进行删除修改。 2、主程序设计 主程序中完成通过调用子程序完成对8253及8259的初始化，对8259进行中断设置。主要在显示子程序和键盘子处理程序之间不断循环，8253每一秒给8259一个刺激，当8259接受到刺激后会给CPU一个中断请求，CPU会转去执行中断子程序，而中断子程序设置成时间计数加，即完成电子表的整体设计。详细流程图见图三-1。 3、LED显示子程序设计 本程序显示部分用了6个共阳极LED作为显示管，显示程序要做到每送一次段码就送一次位码，每送一次位码后，将位码中的0右移1位作为下次的位码，从而可以实现从左到右使6个LED依次显示出相应的数字。虽然CPU每隔一定时间便执行显示程序，但只要这个时间段不太长，由于人眼的视觉作用，就可以在6个LED上同时见到数字显示。 4、键盘扫描子程序设计 本程序需要用键盘对时间的初始值进行设置，因此对键盘扫描的子程序需要满足的功能如下： 判断是否是C键，若不是就返回至主程序，若是C键就开始对时间初始值进行设置，同时因注意到第一个值不可以超过2，第一个数是2时第二数不能超过4，余下的同理要满足时间数值的取值范围呢，若不是合法输入不予反应继续等待输入。当遇到输入数值错误时可以按下D键进行删除一位重新设置；当6位初始值全部设置成功后，电子表将自动开始走表。 5、时间运算子程序设计 该子程序的主要功能是对时、分、秒的运算，并把运算出的最终结果存到事先已经开辟
北京联合大学信息学院实验报告 课程名称：微型计算机原理学号： 姓名： 2012 年 6 月 9 日
目录 实验1 EMU8086模拟器的使用 (3) 实验2 数据传送指令的使用 (5) 实验3 多位十六进制加法运算实验 (9) 实验5 循环程序实验 (11) 实验6 由1 到100 求和实验 (13) 实验7 求表中正数_负数_0 的个数实验 (14) 实验8 数据排列实验（冒泡排序） (16) 实验9 系统功能调用（大小写转换） (18) 实验10 阶乘（递归运算） (20) 实验11 ProteusIO工程文件的建立 (21) 实验12 IO口读写实验(245、373) (22) 实验13 8255 接口实验 (24) 实验14 声光报警 (25) 实验总结 (28)
实验1 EMU8086模拟器的使用 一实验要求 利用EMU8086模拟器环境，完成创建源程序文件，运行调试，实验结果的查看二实验目的： 熟悉EMU8086实验环境 三EMU8086环境： 1 模拟器编辑窗口 2 模拟器调试窗口
四实验内容 实验内容1：新建文件。 运行emu8086 1. 新建文件：单击“新建”按钮，选择COM模板，在模拟器编辑窗口中输入如下程序代码： MOV AX, 1020H MOV BX, 2030H MOV AX, BX ADD AX, BX MOV [BX], AX MOV [2032H], AX HLT 2. 编译：单击“编译”按钮，对程序段进行编译； 3. 保存：编译通过，单击“完成”按钮，将其以文件名“EXP1”保存在本地磁盘上。 4. 仿真：单击“仿真”按钮，打开模拟器调试窗口和源文件窗口。 5.在模拟器调试窗口中的寄存器组区，查看数据寄存器AX,BX,CX,DX；段寄存器CS,ES,SS,DS；指令指针寄存器IP；指针寄存器SP,BP；变址寄存器SI,DI；标志寄存器的值。 6.单击“单步前”按钮，单步执行程序，并观察每次单步执行后，相关寄存器值的变化。 7.单击“重载”按钮，将程序重载，并调整指令运行步进时延为400毫秒，单击“全速”按钮，运行程序， 8.程序运行之后，在程序调试窗口中，选择[view]/[memory]，查看模拟器环境中，内存单元0700：0100开始的连续10个单元的内容 9.将“存储器”中的地址改为0700:2030，查看开始的四个字节的内容，并思考其内容与程序
微机原理及应用实验报告 班级：机械1301班 姓名：黄佳清 学号：0801130117 座位号： 中南大学机电工程学院
实验一单片机仿真开发机操作和MCS-51指令系统应用 一．实验目的 1、熟悉MCS-51单片机仿真开发机和开发调试软件的操作使用和调整； 2、学会编写和输入汇编语言源程序、对输入的源程序进行汇编； 3、掌握程序的调试和运行的各种方法。 三．实验内容及步骤（完成分值：60分） 本实验秩序运行Keil uVersion2程序，设置为keil为纯软件仿真 1.新建工程项目 2.设置工程文件参数 3.编写新程序事例 4.调试程序直至能够运行出结果。 四．实验程序 AJMP MAIN ORG 0030H MAIN: MOV R0,#20H MOV R2,#0FH MOV A,#00H A1: MOV @R0,A INC R0 INC A DJNZ R2,A1 MOV R0,#20H ;暂停，观察并记录！ MOV DPTR,#7000H MOV R2,#0FH A2: MOV A,@R0 MOVX @DPTR,A INC R0 INC DPTR DJNZ R2,A2 MOV R0,#030H ;断点，观察并记录！ MOV DPTR,#7000H MOV R2,#0FH A3: MOVX A,@DPTR MOVX @R0,A INC R0 INC DPTR DJNZ R2,A3 DO: LJMP DO END ;内部存储器数据块赋值，搬运数据块到外部存储器，再搬运回内部数据存储器。 五、附加题 1.将光标移到想要暂停的地方，MOV R0,#20H所在行，选择“执行到光
8086/8088微机原理课程设计 1、课程设计说明 “微机原理与接口技术课程设计”主要是测试学生的8086/8088系统输入输出技术应用能力、数字电路应用能力和程序设计能力。 设计题目中综合了《数字逻辑》、《微机原理与接口技术》和《程序设计基础》等课程中的相关知识点。特别是电气工程系各专业学习了《模拟电子》、《传感器技术》、《单片机技术》等课程，给题目的扩展和实际应用提供了基础。本课程的课程设计实际上是一个综合性应用的设计和制作。 这里只给出了部分课程设计的题目，主要和接口电路有关，每个题目的实现方式和扩展空间都很大，指导教师可根据学生的具体情况决定设计题目的内容和设计量。纯汇编语言软件的设计未在这里列出。 欢迎学生自拟题目，经指导教师审核其难易程度和确定所用器材，优先选用。 2、课程设计计分办法 课程设计的计分由课设题目（60）、课设报告（20）、考勤（20）三部分组成。 一、题目的选择 设计题目分为星级制（★），根据选择题目的难易程度确定成绩，以百分制计算，按比例计入总成绩。要根据个人情况合理选择题目，不可多组选择同一题目。 1、无星为最简题目，做完多个题目仅记分为及格（69分及以下）。 2、1星（★）为简单题目，做完1个题目记分为良（70～89分）。 3、2星（★★）为较难题目，做完1个题目记分优（90～100分）。 4、星级题目多做可提高分值。 5、课设一般为分组实施，主要设计者记原星级分值，辅助者减1星。 6.、未完成设计者视设计程度减星计分。 7、无星题目可单人完成，但不选题目者记0分。 二、报告要求 课设报告应按规定格式书写，并按时上交。报告原则上要求手工书写，如要打印必须是独立版本，遇雷同课设报告均不计入总成绩。 三、考勤 考勤。点名一次未到扣5分，5次以上记0分。
河北科技大学 课程设计报告学生姓名：学号： 专业班级： 课程名称： 学年学期： 2 0 —2 0 学年第学期指导教师： 2 0 年月 课程设计成绩评定表
目录 一、设计题目………………………………………………………………. 二、设计目的………………………………………………………………. 三、设计原理及方案………………………………………………………. 四、实现方法………………………………………………………………. 五、实施结果………………………………………………………………. 六、改进意见及建议……………………………………………………….
七、设计体会………………………………………………………………. 、 一、设计题目 编程实现步进电机的控制 二、设计目的 1.了解步进电机控制的基本原理 2.掌握控制步进电机转动的编程方法 3.了解8086控制外部设备的常用电路 4.掌握8255的使用方法 三、设计原理及方案 设计原理 步进电机驱动原理是通过对每相线圈中的电流的顺序切换（实验中的步进电机有四相线圈，每次有二相线圈有电流，有电流的相顺序变化），来使电机作步进式旋转。 驱动电路由脉冲信号来控制，所以调节脉冲信号的频率便可改变步进电机的转速。 利用 8255对四相步进电机进行控制。当对步进电机施加一系列连续不断的控制脉冲时，它可以连续不断地转动。每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过一定的角度（一个步距角）。当通电状态的改变完成一个循环时，转子转过一个齿距。四相步进电机可以在不同的通电方式下运行，常见的通电方式有单（单相绕组通电）四拍（A-B-C-D-A…），双（双相绕组通电）四拍（AB-BC-CD-DA-AB…），八拍（A-AB-B-BC-C-CD-D-DA-A…）等。 通过编程对8255的输出进行控制，使输出按照相序表给驱动电路供电，则步进电机的输入也和相序表一致，这样步进电机就可以正向转动或反向转动。 硬件连接图 四．实现方法 ．步进电机控制程序流图
— 微机原理 课程设计报告 ——电子表程序设计 ^ 。
（一）设计任务： 用汇编语言设计一电子表程序，要求： ！ （1）实现秒、分、时的计时，并显示于屏幕中央 （2）能够校时 （3）能够半点、整点报时 （二）设计原理 该程序主要由三部分构成：时间设置、延时程序和时钟显示。 （1）时间设置 … ①输入初始时间 先调用DOS操作系统模块2，在显示屏上显示‘:’，再调用DOS操作系统模块10，提示输入初始时间。由键盘输入的时间以字符串形式存放在已定义的存储器缓冲区内，继而调用TRAN1转换子程序和MUL10乘10子程序，将存放在存储器缓冲区内的ASCII字符转换为压缩BCD码，并将时、分、秒的值放置在寄存器CH、DH、DL中。 ②暂停计时 按Pause Break键即可暂停计时，再按下任意键恢复计时 ③重新输入时间 在程序运行时，可按下Esc键重新输入初始时间，此时程序检测到Esc（ASCII码为1BH）被按下，返回①步提示重新输入时间。 以上两步可实现校时的功能。
④半点、整点报时 《 程序运行时，分钟值每次改变都需要与30、60比较，若相等，则调用DOS操作系统模块7使计算机响铃并在时间后显示‘ ------’。同时若分、秒值为60则需进位，时为24时进位，保证时钟程序的正确性。 （2）延时程序 计算机在执行指令时，各种操作都按指令执行，但在像程序控制器那样由计算机发出指令控制外部设备是，由于外部设备所具有的机械惯性或其他原因，需要在计算机发出指令后有规律地延迟或等待一段时间。这类延时，可以用硬件延时来完成，单用软件来实现也是一种方便和常用的方法。 计算机执行每一条指令，虽然很快，但还是需要一段时间的。因此从理论上讲，可在程序中加一些与程序无关的指令去完成，要计算指令执行的时间，又不能过多的为了延时而增加编制程序的工作量。因此，编制延时程序，应尽量采用较少的指令，节约存储器，并且不能对主程序造成影响。 每条指令执行时间的长短，是以计算机的时钟周期为基本单位的。当CPU采用的时钟频率一定时，时钟周期也为定值。因此可根据时钟周期的多少来计算执行指令所需的时间。完成本设计任务使用的计算机采用Intel Pentium 4处理器，主频为，时钟周期约为。 通过时间约1s的长延时累加，并以时、分、秒的形式显示出来，就可以编写出一个时钟程序。 （3）时钟显示 … ①设置光标位置子程序IOSET
微 机 原 理 实 验 报 告 班级： 指导老师：学号： 姓名：
实验一两个多位十进制数相加的实验 一、实验目的 学习数据传送和算术运算指令的用法 熟悉在PC机上建立、汇编、链接、调试和运行汇编语言程序的过程。 二、实验内容 将两个多位十进制数相加，要求被加数和加数均以ASCII码形式各自顺序存放在以DATA1、DATA2为首的5个内存单元中（低位在前），结果送回DATA1处。 三、程序框图 图3-1
四、参考程序清单 DATA SEGMENT DATA1 DB 33H,39H,31H,37H,34H;被加数 DATA1END EQU $-1 DATA2 DB 34H,35H,30H,38H,32H;加数 DATA2END EQU $-1 SUM DB 5 DUP(?) DATA ENDS STACK SEGMENT STA DB 20 DUP(?) TOP EQU LENGTH STA STACK ENDS CODE SEGMENT ASSUME CS:CODE,DS:DATA,SS:STACK,ES:DATA START: MOV AX,DATA MOV DS,AX MOV AX,STACK MOV SS,AX MOV AX,TOP MOV SP,AX
MOV SI,OFFSET DATA1END MOV DI,OFFSET DATA2END CALL ADDA MOV AX,4C00H INT 21H ADDA PROC NEAR MOV DX,SI MOV BP,DI MOV BX,05H AD1: SUB BYTE PTR [SI],30H SUB BYTE PTR [DI],30H DEC SI DEC DI DEC BX JNZ AD1 MOV SI,DX MOV DI,BP MOV CX,05H CLC AD2: MOV AL,[SI] MOV BL,[DI] ADC AL,BL
微机原理课程设计心得体会3篇课程设计是对课程的各个方面做出规划和安排,是连接课程基本理念和课程实践活动的桥梁。下面是为大家带来的微机原理课程设计心得体会，希望可以帮助大家。 微机原理课程设计心得体会范文1： 计算机网络的设计是一个要求动手能力很强的一门实践课程，在课程设计期间我努力将自己以前所学的理论知识向实践方面转化，尽量做到理论与实践相结合，在课程设计期间能够遵守纪律规章，不迟到、早退，认真完成老师布置的任务，同时也发现了自己的许多不足之处。 在课程设计过程中，我一共完成了11个实验，分别是1.制作直通电缆和交叉UTP、2.交换机Console口和Telnet配置、3.交换机端口和常规配置、4.虚拟局域网VLAN配置、5.路由器Console口Telnet 配置方法和接口配置、6.路由器静态路由配置、7单臂路由配置、8.动态路由协议配置、9.PPP协议配置、10路由器访问控制表(ACL)、11.网络地址转换(NAT)。 在制作直通电缆和交换UTP的实验中，我起初不能完全按照要求来剪切电缆，导致连接不通，后来在同学的帮助下，终于将实验完成。 在做到单臂路由配置和动态路由协议配置的实验，由于自身的基础知识掌握不牢，忘掉了一些理论知识，在重新翻阅课本和老师的指导之下，也成功的完成了试验。

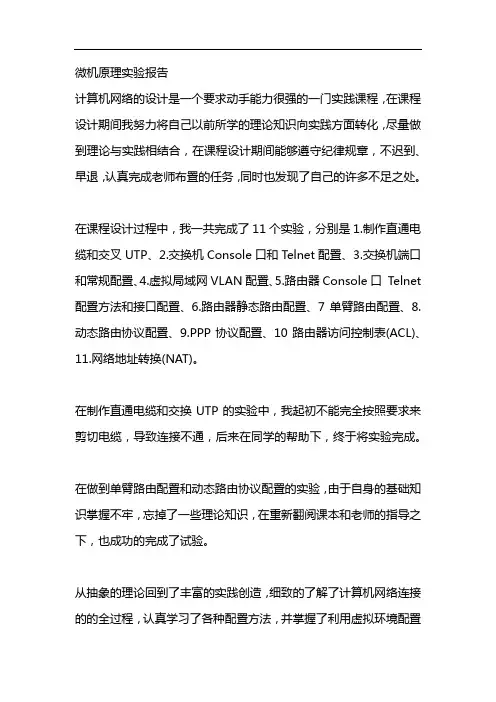

从抽象的理论回到了丰富的实践创造，细致的了解了计算机网络连接的的全过程，认真学习了各种配置方法，并掌握了利用虚拟环境配置的方法，我利用此次难得的机会，努力完成实验，严格要求自己，认真学习计算机网络的基础理论，学习网络电缆的制作等知识，利用空余时间认真学习一些课本内容以外的相关知识，掌握了一些基本的实践技能。 课程设计是培养我们综合运用所学知识，发现、提出、分析、解决问题的一个过程，是对我们所学知识及综合能力的一次考察。随着科学技术日新月异的不断发展，计算机网络也在不断的变化发展当中，这就要求我们用相应的知识来武装自己，夯实基础，为将来走向工作岗位，贡献社会做好充分的准备。 微机原理课程设计心得体会范文2： "微机原理与系统设计" 作为电子信息类本科生教学的主要基础课之一,课程紧密结合电子信息类的专业特点,围绕微型计算机原理和应用主题,以Intelx86CPU为主线,系统介绍微型计算机的基本知识,基本组成,体系结构和工作模式,从而使学生能较清楚地了解微机的结构与工作流程,建立起系统的概念。 这次微机原理课程设计历时两个星期，在整整两星期的日子里，可以说得是苦多于甜，但是可以学到很多很多的的东西，同时不仅可以巩固了以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。以前在上课的时候，老师经常强调在写一个程序的时候，一定要事先把程序原理方框图化出来，但是我开始总觉得这样做没必
